Дрова. Какими дровами топить котел на твердом топливе?

Дрова и дровы на 1-м месте. У заказчиков, приобретающих котел на твердом топливе в начале разговора спрашиваем, а чем, собственно, вы планируете топить свое помещение? Около 80% отвечают – дровами. Да, именно дровами топят котлы белорусы, не углем, не брикетами, не пеллетами. Но дрова дровам — рознь. Какие дрова предпочесть для топки котла? Какие дрова хороши нам и какие дрова любит ваш котел на твердом топливе? Какими характеристиками они должны обладать? Сколько их нужно? На эти и многие другие вопросы мы постараемся ответить в этой статье.

Выбирая и пкупая котёл, только представьте себе, сколько доров надо заготорить, сколько раз на день их надо подбрасывать, как часто вы будете чистить котёл и дымоход. Поэтому выбрать тип котла и купить котёл оптимальных характеристик по оптимальной цене очень ещё та задачка. Хороший котел на твердом топливе должен экономить и дрова, и время, и деньги на обслуживание.

Главное требование к дровам для отопления дома вообще и для современного твердотопливного котла — это как можно более длительное горение твердого топлива и максимальная отдача им тепла в помещения. Необходимо учитывать, что каждая порода древесины имеет свои уникальные характеристики, поэтому некоторые породы подходят для строительства зданий, производства мебели, полов, а некоторые для топки. Основной характеристикой для цели отопления частного дома является плотность структуры древесины: чем плотнее структура, тем дрова будут дольше гореть, а затем тлеть в камере сгорания котла, отдавая тепло. Но такие дрова тяжело разжечь, поэтому растопку лучше начать с более рыхлых сортов. Одной из принципиальных характеристик подходящих дров является количество выделяемого при сжигании дыма и золы.

Итак, что больше любит котел на твердом топливе, разберем сначала по породам:

ХВОЙНЫЕ ПОРОДЫ

Дрова хвойных пород делева хорошо горят за счет высокого содержания смолы, но горят очень быстро с минимальной теплоотдачей и сильно дымят. Хорошо подходят для бани из-за ароматических свойств.

Если вы хотите купить дрова, то они должны быть хорошо просушенными.

ЛИСТВЕННЫЕ ПОРОДЫ

Древесина лиственных пород более подходит для топки котла т.к. имеет плотную структуру, что увеличивает время горения. А также дрова лиственных пород образовывают меньше сажи и копоти. А значит, и чистить котел нужно значительно реже.

На лиственных породах остановимся поподробнее т.к. они наиболее подходят для топления котлов на твердом топливе.

ДУБ

Дрова из дуба — самый идеальный вариант котлу. Горят дрова долго, выделяют наибольшее количество тепла. Но они и дороже всего стоят. Также их достаточно сложно порубить на необходимые части, и при розжиге дубовые дрова сложно разгораются. Но ввиду их дороговизны, можно добавлять при горении в топку по несколько поленьев к другому виду топлива. При выборе таких дров следует брать дуб среднего возраста. Наши предки говорили: «Стоит дуб вялый, в нем сидит черт-дьявол; кто ни подойдет, так не отойдет»

ОЛЬХА

Ольховые дрова не требуют сушки, она сама доходит до минимального количества влаги. Ольховыми дровами издревле чистили дымоходы. Благодаря своим свойствам, ольховый дым размягчает сажу в дымоходе котла. В народе говорят: «Хвали ольху, а дуб краше»

БЕРЕЗА(самое лучшее топливо)

Березовые дрова могут похвастаться хорошей теплоотдачей и временем горения. Горят они хорошо, издают при горении приятный запах. Но как раз березовые дрова с годами лучше не становится. Они теряют свои плотную структуру и начинают портиться, а при сгорании выделять неприятный запах. Поэтому их долго нельзя хранить. Пословица про березовые дрова: Бела береста – да деготь черен». Котел на твердом топливе топить березой чрезвычайно эффективно, если цена дров подходящая.

ОСИНА

Осиновые дрова не часто используются для топки домов, но они прекрасно подойдут для очистки дымохода котла как и ольховые дрова. Издревле говорили: «Осиновые дрова не варки — мало жару дают».

ИВА и ТОПОЛЬ

Если котел нечем топить, то можно взять тополь и иву. Они имеют неплотную структуру и горят очень быстро, при этом выделяя минимальное количество тепловой энергии.

ЯСЕНЬ

Ясень для топки котла на твердом топливе особо интересен из-за максимальной среди рассматриваемых дров теплотворности. Дрова из ясеня на 10% обгоняют березовые и на более 20% остальные. Вероятно, купить дрова из ясеня представляется несколько сложным процессом, но службы городского хозяйства, вырубающие деревья в городе, например, Зеленстрой в Минске, вполне могут быть полезны в обеспечение вашего твердотопливного котла.

СОСНА

Эта парода хвойных хорошо известна в нашей широте. Частенько её используют и для топки котлов. Жару сосна даст много, но быстро сгорит и оставит немало сажи и копоти в дымоходе. Но какой приятный запах она производит… можно ей и простить малое время горения. Опять таки сосновые дрова самые распространенные и широко доступные в Беларуси.

Имеет смысл изучить теплотворность разных дров чтобы выбрать оптимальное соотношение цена/качество. В идеале, для отопления дома это березовые дрова (дуб жалко пускать на отопление дома).

Итак 1 куб. метр березовых дров равен

1,5 куб. метр – дров из осины

1,3 куб. метр – дров из ели

1,2 куб. метр – дров из сосны

1,1 куб. метр – дров из ольхи

0,75 куб. метр — дров из дуба

Также хотим поделиться таким параметром как теплотворность (калорийность дров различных пород) в зависимости от степени влажности.

В следующей статье мы поделимся контактами, где можно купить дрова для котла и по какой цене, а также дадим пару советов как хранить дрова.

Котел на твердом топливе будет работать эффективнее, дольше и надежнее, если

учитывать не так много тонкостей в его обслуживании. Выбирая дрова на твердотопливный котел, мы выбираем и то, как часто мы будем загружать в котел дрова, чистить котел от золы и дымоход от сажи, а также сколько стоит получаемый одинаковый объем тепла от применения разных дров в вашем котле.

domkotlov.by

Котлы под дрова

Котлы под дрова являются разновидностью твердотопливных котлов, но имеют свои конструктивные особенности, обусловленные физическим и химическим составом древесины и характеристиками ее горения.

Состав и свойства древесины

Древесина не является самым теплоемким топливом. В состав растительной ткани древесины входят лигнин и целлюлоза, образующие сосуды и клеточки, наполненные соком и воздухом. Кроме того, в древесине содержится небольшое количество белков, смолы и дубильных веществ. Зольность древесного топлива небольшая, около 1-2%. В древесине, доставленной сплавом, она иногда повышается, но до незначительных величин за счет содержания в коре песка.

Присутствие влаги в дровах значительно снижает их теплотворную способность. Сухие дрова, имеющие влажность 25-30%, обладают теплотой сгорания 3000-3300 ккал/кг, а при влажности 50% этот показатель снижается на 200-500 ккал/кг. Свежесрубленные дрова имеют влажность 50% и выше, дрова, пролежавшие полгода после рубки, считаются полусухими, а выдержанные год, считаются сухими и имеют влажность 25-30%.

Дрова, как топливо, имеют свои достоинства: легкую воспламеняемость, высокий выход летучих горючих веществ, низкую зольность, небольшое содержание серы, непрерывность процесса горения. Благодаря этому для сжигания древесины могут использоваться топки простой и надежной конструкции.

Устройство котлов на дровах

Котлы под дрова имеют увеличенный объем топочной камеры, фронт котла дополнен еще одной загрузочной дверцей в верхней части. Процесс горения проходит на чугунной колосниковой решетке с отверстиями для провала золы. Топка экранирована газоплотными панелями. На выходе из топки перед конвективной частью установлена поворотная камера, способствующая увеличению зоны выгорания мелких и легких веществ и устранению забивания конвективных пакетов котла.

Конвективная часть изготовлена из стальных труб, вваренных в стояки. Большое число перегородок в коллекторах исключает застой теплоносителя и перегрев конвективных пакетов котла. Хорошо развитая конвективная часть обеспечивает снижение температуры уходящих газов до 180-200 °С. Температура менее этих цифр приводит к образованию конденсата и возникновению коррозии.

Под топочной частью находится короб для сбора золы, а под конвективной частью — короб и люк с лазом для очистки поверхностей нагрева от золы и сажи.

Котлы под дрова имеют хорошую теплозащиту корпуса из минеральных матов и огнеупорного волокна с обшивкой листовой сталью.

В комплектацию котла под дрова входит также предохранительная запорно-регулирующая арматура, с помощью которой происходит ввод и отвод воды в котел и из котла, а также периодическая продувка системы и очистка ее от шлама. Контрольно-измерительные приборы отслеживают температуру и давление воды на входе и выходе. Котлы под дрова обеспечивают температуру воды на выходе 95 °С при рабочем давлении 0,06 МПа.

Котельный завод «Росэнергопром» предлагает следующие модели: КВр-0,23 КД, КВр-0,35 КД, КВр-0,47 КД, КВр-0,58 КД, КВр-0,7 КД, КВр-0,93 КД, КВр-1,0 КД, КВр-1,1 КД, КВр-1,25КД, где цифры обозначают расчетную мощность котла в МВт. Чтобы рассчитать площадь обогреваемых помещений, нужно мощность в МВт умножить на 10000. Так, котел марки КВр-0,93КД может обогреть помещения общей площадью 9300 м².

Котлы под дрова просты в установке, не требуют подготовки фундаментов, крепятся с помощью анкерных болтов к ровной горизонтальной поверхности. Низкое содержание вредных примесей в древесине ставит их на первое место по экологической чистоте топлива. Выброс золы при сжигании угля в 25 раз превышает выделение золы при сжигании дров, а выброс СО2 в атмосферу — в 50 раз.

boiler-wood.ru

Устройство и классификации твердотопливного котла на дровах

Альтернативные углеводородам источники энергии постоянно стоят на повестке дня и котлы на дровах одно из таких решений. Вот уж воистину прогресс идет по спирали — каждый новый круг возврат к предыдущему, но выше предыдущего. Казалось, дрова ушли безвозвратно в прошлое, но нет и сейчас они еще востребованы. Современные твердотопливные котлы позволяют не только заменить газ и электричество, но и снизить нагрузку на экологию, и экономить на обслуживании, и упростить ремонт. Другим положительным свойством является то, что твердотопливные котлы могут работать там, где нет газовых магистралей — загородные дома, дачи, теплицы, животноводческие помещения.

Пеллеты, брикеты, опилки, уголь — это топливо твердотопливного котла, но чаще всего применяются дрова — и привычней, и удобней, и… приятней. Чего только стоит запах свежих дров — помните, «откуда дровишки…». А вот когда лес своим запахом приходит в ваш дом… это вам не запах котла на отработке. Кроме всего прочего дрова это экономически выгодное топливо.

Как устроен твердотопливный котел

Для многих пользователей, которые хоть раз проходили этапы согласования установки, например, газовых котлов, отсутствие возни с разрешительными документами воспринимается как заслуженный подарок судьбы. Здесь сказывается то, что топливо в виде дров безопасно при хранении и сгорании, оно не взрывается, не дает утечек, не испаряется и т. д., а значит такие системы отопления меньше нужно контролировать, проверять, штрафовать. В этой связи возникает вопрос, а какие требования к дровам? Да ничего сложного — диаметр от 100 до 400 мм и длиной от 380 мм до 1 м в зависимости от мощности котла. При этом возможно и использование топливных брикетов 30×300 мм. Одной загрузки котла хватает на 6−8 часов работы.

Топка и поддувало

Самые простые котлы — на угле и дровах. Для их установки не требуются разрешения, согласования, проверки, обследование и т. д.и т. п. Раньше котлы на твердом топливе не позволяли автоматизировать работу, так как это принято в других котлах, и в подавляющем большинстве случаев требовали ручной дозагрузки топлива. В настоящее время рынок предлагает пеллетные и газогенераторные, они же пиролизные котлы, в которых автоматический режим работы реализован за счет регулировки расхода печного газа.

Конструктивно обычный котел на дровах представляет собой круглый (вспомним знаменитую «буржуйку») или прямоугольный корпус. Его составляющие:

камера сгорания (топка)
поддувало

Между собой разделены колосниковой решеткой, в щели которой просыпается шлак, оставшийся от сгорания дров. Дрова загружаются в топку и, сгорая, дают тепло, которое нагревает теплообменник и теплоноситель. Для загрузки топки и выгрузки отходов из поддувала на передней стенке имеются дверцы. Поддувало, кроме того, служит входом для воздуха, который потребляет печь котла.

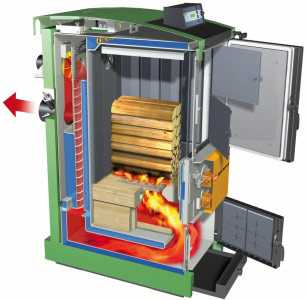

Другая разновидность котла на дровах реализует пиролизное сгорание дров. В пиролизных котлах (они еще называются котлы медленного горения) процесс получения тепла более мудреный, но благодаря этому и более эффективный. Суть пиролизного способа — это получение горючего газа (его еще называют топочным или печным) при разложении древесины в условиях горения с недостатком кислорода. Полученный топочный газ смешивается с воздухом и сгорает факелом в зоне теплообменника.

Конструкция такого котла содержит загрузочную камеру, и сгорания. После заполнения загрузочной камеры топливом и старта пиролизного процесса, газ из загрузочной камеры поступает в камеру сгорания через керамическую горелку, на выходе которой и горит факел. Регулирование подачи газа в горелку позволяет поддерживать температуру теплоносителя 65−85 град. Для повышения эффективности использования получаемого тепла камеры пиролизного котла футеруются керамическим составом муллитокорундового бетона.

Теплообменник

Самым важным узлом твердотопливного котла был, есть и остается теплообменник— устройство, с помощью которого происходит обмен тепла от пламени через стенки теплообменных трубок с теплоносителем, в качестве которого чаще всего используют воду. Теплообменники делятся на два вида:

стальные
чугунные

Срок годности чугунного теплообменника при правильной эксплуатации может превышать 20 лет, а его стальной коллега «живет» вполовину меньше.

Конструктивно теплообменник представляет собой змеевик, расположенный в зоне пламени топки. В большинстве случаев у новых котлов его конструируют так, что сама топка находится внутри змеевика. Этим уменьшаются теплопотери.

Чем различаются котлы на дровах, их классификация

Признаки, по которым можно строить свои предпочтения, в любом оборудовании называют классификацией — набор характеристик, по которым потребитель может сделать осознанный выбор. Для котлов на дровах выделяют следующие особенности:

материал изделия;
энергозависимость;
тип сгорания;
функциональность;
эффективность.

Для изготовления котлов на дровах применяют сталь и чугун. Конечно же, имеется в виду теплообменник (см. выше). Стальной котел проще, легче и дешевле, но у него — меньший срок службы, чем у чугунного — 10−15 лет. При этом ремонт теплообменника для стального котла практически исключен. Одним из требований к эксплуатации стального котла является необходимость поддерживать температуру теплоносителя не менее 65 градусов из-за его чувствительности к конденсату. В то же время, чугунные котлы имеют высокую стойкость против коррозии и конструктивно выполнены из набора секций, любую из которых можно заменить. Самым главным достоинством чугунного котла считается возможность топить углем без перенастроек.

Энергозависимость устройства понимается как необходимость подключения его к электрической сети, например, для питания системы автоматики. Вспомогательными устройствами для твердотопливных котлов могут быть вентиляторы для создания тяги в турбинированных дымоходах, насосы для перекачки горячей воды в магистрали и блоки управления. По этой причине различают котлы с естественным протоком теплоносителя и циркуляционные.

Обустройство магистралей с естественной циркуляцией требует особого внимания к перепадам уровней труб теплосети, т. к. протекание горячей воды происходит за счет естественной конвекции. В таких котлах нет необходимости подключения к электросети и они относятся к энергонезависимым. Энергозависимые котлы не имеют проблем с прокачкой воды по магистрали или снижения тяги из-за природных катаклизмов, например, сильный ветер в направлении дымохода. Но ничто не дается даром — мы платим за это повышенной ценой.

Как говорилось выше, котлы на дровах могут быть двух типов сгорания:

обычное горение
пиролизное

Пиролизный процесс резко упрощает обслуживание котла за счет длительности работы после загрузки. Некоторые пиролизные котлы загружают только 2 раза в сутки.

Еще один признак классификации относится к функциональным возможностям котла. Изначально котел — это просто водогрейка, но… Горячая вода на выходе может использоваться по-разному — для собственных нужд и для отопления. По этому признаку котлы могут быть одноконтурные и двухконтурные. Последние обеспечивают нужды, например, загородного жилья, в горячей воде во всех случаях, но требуют еще установки бойлера.

Видео запуска котла

На видео продемонстрирован процесс запуска твердотопливного котла Wirbel в работу

Эффективность котлов оценивается по КПД. Это показатель для большинства котлов на дровах достигает 90%. Показатель не из лучших, хотя и достаточно высокий. Твердотопливные котлы, это палочка-выручалочка не только для загородного жилья, но и всегда, когда блага цивилизации в виде газа и электричества — остались где-то там, далеко. В таких случаях котел на дровах — это лучший выбор.

teplo.guru

Котлы отопления длительного горения: уголь, дрова, чертеж

Котлы длительного горения — это отопительные устройства. В них сжигают дрова, уголь или пеллеты, а выделившееся тепло расходуют на подогрев воды, которая дальше поступает в отопительные трубы и батареи. Котёл длительного горения работает независимо от наличия газа. Это — автономное устройство, которое требует минимального участия человека в процесс эксплуатации. Сочетание независимости от газа и относительной свободы хозяев дома обеспечивает котлам популярность в организации отопления.

Давайте рассмотрим, как устроены котлы длительного горения, какие преимущества отопления этими устройствами, и как выбрать устройство для обогрева собственного дома.

Принцип работы котла: верхнее горение

Традиционная угольная печь требует трат времени на розжиг печи и подкладывание дров. Ежедневно хозяева должны выделять минимум 2 — 4 часа личного времени на обогрев дома. В отличие от обычных печей на дровах, твёрдотопливные котлы длительного горения не требуют постоянного внимания хозяев. После загрузки и розжига дров, печь самостоятельно регулирует поток воздуха, силу горения и расход энергоносителя. Как осуществляется регулировка?

В котлах используется принцип верхнего горения. Если в традиционной печи на дровах горят все загруженные дрова, то в камере длительного горения пламя находится только в верху кладки. По мере сгорания дров (угля) пламя перемещается вниз. Таким образом, время сгорания всего объёма загруженных дров составляет как минимум 7-8 часов, а может достигать 2-3, и даже 6-7 суток. Такое устройство вместе с автоматическим контроллером горения позволяет отлучаться из дома на несколько дней и не переживать, что помещение замёрзнет или останется без отопления.

Как создать условия для верхнего горения?

Для того чтобы локализовать пламя в верхней части дров, в зону горения подаётся воздух. Предварительный подогрев воздуха улучшает полноту сгорание топлива, повышает эффективность отопления. Сила подачи воздуха и его объём определяют размер пламени, скорость сгорания дров и температуру нагретой воды на выходе из обогревательного устройства.

Подачу воздуха осуществляет специальные устройства — вентилятор и телескопический воздухораспределитель. Их работу контролирует автомат, который работает от электрической сети. Поэтому для работы такого котла наличие электричества в доме обязательно.

По мере сгорания топлива устройство подачи воздуха опускается вниз. Пламя перемещается ниже и распространяется на следующую партию угля (дров). Так постепенно трубка воздухораспределителя доходит до нижней части камеры.

Ещё один принцип работы: пиролиз

Кроме котлов верхнего горения существуют отопительные котлы пиролизного сжигания топлива. Они работают исключительно на дровах. В пиролизных котлах есть две топочные камеры. В первой дрова медленно горят — тлеют, в условиях недостатка кислорода. При этом образуются газы, которые называют пиролизными. Во второй камере образовавшиеся газы сгорают в условиях усиленной подачи кислорода. Пиролизные процессы отличаются полным сгоранием топлива, без сажи и остаточных примесей. Дымовая труба не покрывается копотью.

Устройство

Снаружи котёл на дровах или угле выглядит как прямоугольный шкаф с дверками. Через верхнюю дверь загружают дрова или уголь. Через нижнюю — очищаются топку от золы.

Внутри котла расположена топочная камера. Её делают из чугуна или стали. От объёма камеры зависит количество загруженных дров и длительность горения котла на дровах.

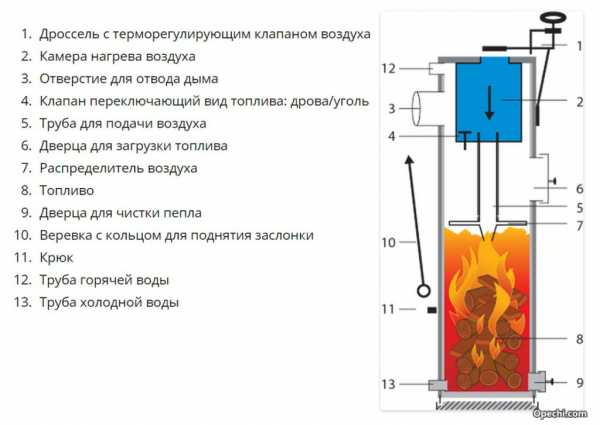

Схема котла длительного горения

Ниже топочной камеры расположен контейнер для сбора золы. Он отделён от топки решёткой (колосниками). При горении воздух проходит через решётку и поднимается вверх. Зола, образовавшаяся при сгорании топлива, просыпается вниз, в зольную камеру (из которой её периодически убирают).

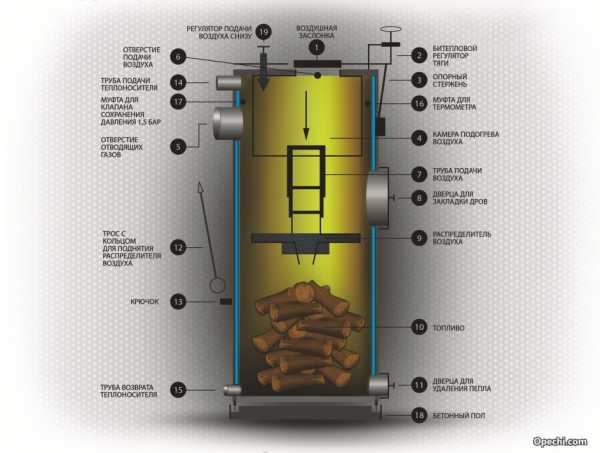

Устройство котла Liepsnele

В верхней зоне топочной камеры расположена труба с водой. Сюда, в верхнюю зону, поднимается жар, который нагревает воду в трубе. Дальше нагретая вода подаётся в систему отопления.

Преимущества котлов длительного горения

Длительная автономная работа. В отличие от стационарной печи, котёл длительного горения может работать от 7 часов и больше без постоянного внимания человека. При отоплении на дровах максимальное время автономной работы может быть 2 суток, при обогреве дома углём — до 7 суток.
КПД (эффективность) сжигания топлива выше, чем у обычных печей, и составляет 92-98%. Для ежедневного отопления необходимо меньше энергоносителя (на 30-40%). А значит, меньше расходы на его приобретение.
Автоматическая регулировка, безопасность, возможность корректировать температуру воды в системе отопления, наличие аварийного выключателя.
Универсальность в выборе топлива: возможна работа на угле, дровах, пеллетах.
Низкий расход электричества, возможность работы от аккумуляторной батареи. Электроэнергия необходима для функционирования автоматических контроллеров и вентилятора подачи воздуха.

Примечание: Отопительные котлы на твёрдом топливе позволяют быстро организовать отопление, без длительного оформления проекта, дорогостоящих вложений в газовое оборудование и подключения к газовой сети.

Что лучше: дрова или уголь?

Отопительные приборы длительного сгорания могут работать на различных видах твёрдого топлива: дровах, угле, пеллетах. Каждый из видов топлива имеет свои особенности и преимущества.

Дровяное отопление

Отопление дома на дровах — позволяет существенно экономить на оплате энергоносителя (особенно если у вас есть возможность самостоятельной заготовки дров или приобретения древесины по доступной цене). На растопку печки можно использовать ветки с обрезки деревьев, ломаные ящики, поддоны. Приобретение дров на зиму обходится дешевле, чем закупка угля на тот же период отопления. Но объём дров, который потребуется для отопления, больше чем объём угля ориентировочно в 4 раза.

Кроме того, котлы на дровах не выделяют угарного газа и не представляют опасности угореть (в отличие от угля, при сгорании которого угарные газы образуются).

Угольный обогрев дома

Обогрев дома углём позволяет увеличить теплоотдачу (теплоёмкость угля выше, чем древесины) и увеличить длительность самостоятельного горения топлива (вместо 2 суток на дровах — 7 суток на угле).

Уголь для угольной печи

Для установки угольной печи необходимо отдельное помещение. Уголь горит долго и полностью не сгорает, образует угарные газы. Поэтому в целях безопасности нельзя закрывать печную трубу полностью, чтобы не угореть. По этой же причине угольный дымоход приходится часто чистить от сажи. Кроме того, при засыпке угля поднимается пыль, которая грязнит всё вокруг и проникает в лёгкие человека. Эти факты подтверждают, что дровяной котёл проще и экологичнее угольного.

Также в качестве энергоносителя в котлах длительного сгорания используют отопительные брикеты и пеллеты. Их изготавливают из прессованных опилок, лузги подсолнечника, торфа. Удельная теплота сгорания брикетов немного ниже удельной теплоты угля, но при этом они не образуют угарного газа, не пачкаются и являются предметом утилизации вторсырья (древесных отходов). Поэтому отопление пеллетами также популярно, как печи на дровах.

Как выбрать котёл?

Котёл длительного горения на дровах имеет несколько паспортных характеристик:

мощность — количество киловатт тепла, которое дровяной котёл выдаёт за час работы;
площадь помещения — общая площадь комнат дома, для отопления которых предназначено данное устройство;
продолжительность горения — сколько часов может работать в автоматическом режиме данный агрегат;
КПД — эффективность использования тепла от сгорания дров.

Примечание: При выборе котла отопления учитывают площадь помещения и характеристики работы агрегата. Также оценивают время горения, указанное в техническом паспорте (которое зависит от объёма топочной камеры).

Приобретая дорогостоящее оборудование, хочется быть уверенным в его качественной и долговечной работе. Помочь выбрать марку агрегата, определиться с производителем помогут отзывы покупателей о работе котлов.

Котлы длительного горения: можно ли сделать своими руками?

Готовый дровяной котёл длительного горения отличается достаточно высокой ценой. Часто у человека, владеющего сварочным аппаратом, возникает желание сделать котёл своими руками. Однако при отсутствии навыков монтажа экономия может обернуться взрывом. Необходимо правильно рассчитать мощность, качественно сварить металлические детали и правильно установить устройство. При ошибках — работа агрегата становится опасной не только для хозяев, но и для окружающих людей.

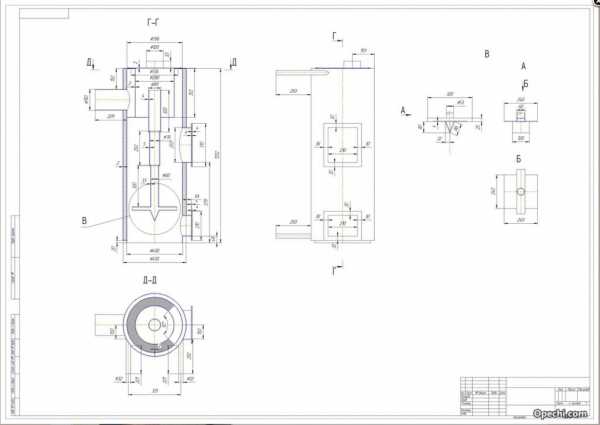

Котлы длительного горения на дровах — чертеж

Самодельные отопительные котлы длительного горения отличаются топорным видом и ненадёжной автоматикой. Можно соорудить котёл верхнего горения без автоматического контроля. Сварить цилиндрическую печь высотой от 1 до 15 м, в нижней части приварить колосники и сделать дымоход. Дрова в таком устройстве будут гореть несколько часов, но КПД и работа будут не такими стабильными, как у готового агрегата с автоматической регулировкой.

Печь длительного сгорания — это достойная альтернатива газовому отоплению. Она позволяет организовать автономный обогрев дома, не зависеть от цен на энергоноситель и от работы общей системы газоснабжения.

opechi.com

Водогрейные котлы на дровах для дачи: конструкция и принцип работы

Вопрос обогрева жилых зданий, удаленных от городской инфраструктуры и коммуникаций, всегда стоял особняком. Дома в сельской местности, дачи, лесные домики часто используются для временного проживания и не имеют никаких централизованных коммуникаций. К источникам тепла для таких объектов выдвигаются особые требования, одно из самых удачных решений – ставить водогрейные котлы на дровах для дачи или лесного домика.

Конструкция и принцип работы водогрейного котла

Типы отопительных установок на дровах

Твердотопливных котлов на данный момент существует несколько типов, их стоит рассмотреть применительно к дачным условиям. Для этого сначала надо определить эти условия:

Электричество есть практически везде, но оно может подаваться с перебоями. Исключение – отдаленные домики в лесу, где электроэнергии может не быть совсем.
Отсутствие централизованного водопровода, в наличии есть только колодезная вода.
Магистральный газ подведен далеко не ко всем жилым коттеджам, то же самое касается и дач.

То есть, конструкция и принцип работы водогрейного котла должны обеспечивать обогрев дома с учетом отсутствия воды, природного газа и перебоев с подачей электроэнергии. Самый простой и дешевый вариант – это простая дровяная печь, поскольку этот вид топлива – самый доступный в отдаленных местах. Но печь имеет невысокий КПД, быстро прогорает и может обогреть только одно помещение. По этим причинам ее лучше использовать в крайнем случае, когда другие варианты недоступны.

Выбрать котел для дачи можно из нескольких существующих видов твердотопливных агрегатов:

классические установки на дровах прямого сжигания;
пиролизные котлы;
аппараты длительного горения, работающие по принципу «сверху вниз»;
водогрейные котлы на пеллетах.

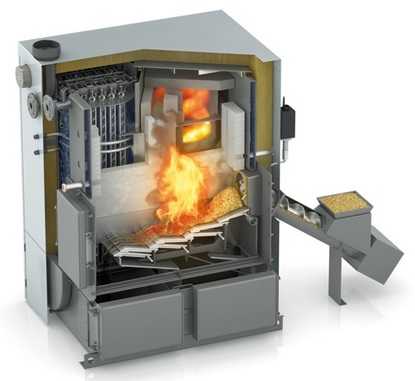

Водогрейный пеллетный котел

Характеристики водогрейных котлов

Классические котлы на дровах имеют топку, окруженную водяной рубашкой и оснащены жаротрубным теплообменником, который позволяет передать тепло от дымовых газов теплоносителю. Агрегаты этого типа, оснащенные термостатическим регулятором подачи воздуха, могут работать без электроэнергии, их КПД составляет 80%. Термостат врезан в резервуар котловой воды и в зависимости от ее температуры управляет крышкой зольника с помощью цепного привода.

Если в доме устроена самотечная система отопления, то вся схема с таким отопителем будет работать автономно. Недостатка здесь два: потребуется частая загрузка топлива (каждые 4—6 часов) и нужен контроль уровня воды в системе и организация ее подпитки вручную. Проблема существует для любого типа водогрейного котла на дровах, установленного в доме без централизованного водоснабжения.

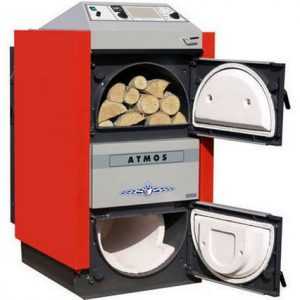

Водогрейный котел на дровах для дачи

Пиролизные котельные установки состоят из двух камер сгорания и водяной рубашки. В первой камере разгоревшиеся дрова медленно тлеют, выделяя горючий газ, который дожигается во второй камере. Как правило, установка снабжена вентилятором – нагнетателем воздуха и блоком управления, которым требуется электроэнергия.

Есть модели пиролизных котлов, работающие на естественной тяге, но для их устойчивой работы необходим хороший дымоход с уверенной тягой. Еще один существенный минус – для процесса пиролиза требуются дрова влажностью не выше 25%, иначе КПД установки, заявленный на уровне 88—90%, снижается. Длительность горения увеличена до 10—12 часов.

Котлы длительного горения также зависят от электричества, поскольку в них установлен вентилятор для нагнетания воздуха и комплект автоматики. Основной принцип работы дровяных водогрейных котлов продолжительного сжигания – верхняя загрузка топки и горение всего массива дров сверху вниз. При этом воздух подается тоже сверху.

Благодаря такому принципу продолжительность работы от одной загрузки топлива составляет не менее 12 часов. КПД котла не выше, чем у классического агрегата, то есть, 80%. Другой недостаток заключается в том, что в него невозможно подкинуть дров на ходу, пока не сгорит предыдущая порция. Также очень неудобно загружать и разжигать топку, если надо немного прогреть дом и камеру нужно заполнить не более, чем на четверть.

Пеллетные котельные установки без электричества работать не могут, поэтому их приобретение для дачного дома с ненадежным электроснабжением лишено смысла. Зато если с подачей электроэнергии все в порядке, то отопитель на пеллетах – самый комфортный вариант, он не требует вмешательства от 3 суток до 1 недели. Котел разжигается и работает в автоматическом режиме. При отключении электроэнергии пеллетная горелка остановится, а после ее подачи включится в работу самостоятельно. Соответственно, стоимость этого котла наиболее высокая.

Схемы обвязки с системой отопления

При работе с гравитационной системой отопления схема подключения водогрейного котла очень проста: подающий и обратный патрубки подключаются напрямую к трубам отопления. Теплоноситель будет двигаться по трубопроводам медленно, за счет этого в процессе прогрева топки на ее стенках конденсата не появится.

При установке агрегата в топочную надо предусмотреть, чтобы он стоял немного ниже уровня, на котором находятся радиаторы отопления. Можно осуществить подключение традиционным способом, с организацией малого контура циркуляции и трехходовым смесительным клапаном. Но это вряд ли будет оправдано, поскольку в самотечных системах диаметры труб большие и трехходовой клапан обойдется дорого.

При надежном электроснабжении в схему обвязки можно включить циркуляционный насос, это улучшит работу системы отопления. Но в таком случае надо обязательно организовать циркуляцию воды по малому кругу через трехходовой клапан, чтобы уберечь водогрейный котел на дровах от выпадения на внутренних стенках топки конденсата при его прогреве. Конденсат содержит соединения серы, все это перемешивается с золой и летучим пеплом. Результат – толстый слой нагара на стенках камеры. Он ухудшает передачу тепла из топки в резервуар с водой и очень плохо счищается.

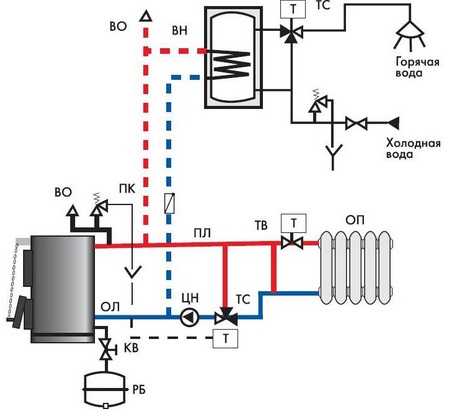

Схема подключения водогрейного котла

На рисунке показана схема обвязки котла, работающего на дровах. При розжиге насос обеспечивает циркуляцию воды по малому кругу и не дает поступать теплоносителю из системы отопления. Исключение – бойлер косвенного нагрева, который питается напрямую от подающего трубопровода. Когда вода на подаче прогреется до нужной температуры, клапан откроет поток из обратного трубопровода системы отопления.

Заключение

На практике из рассмотренных вариантов дровяных котлов владельцами дачных домов чаще всего применяются классические отопители прямого горения. Они неприхотливы, надежны и доступны по цене. Другие водогрейные котлы для частного дома тоже имеют право на жизнь, но при определенных условиях, которые рассматриваются в каждом отдельном случае.

cotlix.com

Что такое шахтные котлы длительного горения на дровах – устройство и принцип работы

Устройство и принцип работы шахтного котла
1. Как топить шахтный котел дровами
2. Какие дрова лучше для котла шахтного типа
Как правильно укладывать дрова в шахтный котел
Плюсы и минусы дровяных котлов шахтного типа

Главным отличием, которое имеют шахтные котлы длительного горения на дровах, от аналогичного оборудования, является неприхотливость к качеству топлива. Технические характеристики котла шахтного типа, позволяют использовать для топки поленья, с влажностью до 45%. При этом сохраняются хорошие теплотехнические параметры и возможность автономной работы в течение 6-8 часов от одной закладки.

Устройство и принцип работы шахтного котла

Котел шахтного типа на дровах получил свое название по причине особенностей конструкции. Топочная камера или шахта, располагается не горизонтально, как у большинства аналогов, а вертикально. В устройстве используется принцип нижнего горения.

На практике, бытовые шахтные ТТ котлы на дровах нижнего горения, работают следующим образом:

Дрова укладываются в вертикальную топочную камеру и поджигаются через специальное отверстие внизу котла.
Постоянный поток воздуха не дает загореться верхнему слою поленьев.
По мере прогорания, дрова, под собственным весом, опускаются вниз.
В топочной камере нагнетается высокая температура, что позволяет просушить поленья перед сжиганием.
Газ, образующийся в процессе пиролиза, отправляется в камеру дожига. Блок обложен шамотным кирпичом, что позволяет уменьшить теплопотери и постоянно поддерживать достаточную температуру для оптимального сжигания древесного газа.

Существуют разновидности шахтных котлов, обычно называемые по фамилиям их создателей (Холмов, Ефимов и т.п.). Конструктивной особенностью каждой модели является вместительная топочная камера с вертикальной закладкой дров.

Как топить шахтный котел дровами

Чтобы добиться максимальной теплоэффективности, потребуется научиться правильно топить шахтный дровяной котел длительного горения. Только в таком случае, удастся достичь указанных в технической документации параметров:

Автономной работы в течение 6-8 часов.
Отсутствия задымления помещения.
Достаточная теплоотдача.

Как показывает практика, большинство потребителей затрудняются перевести обычное горение дров в шахтном котле в режим газогенерации. Для этого выполняют следующие шаги:

Разжигают дрова в обычном режиме.
Ждут в течение 15-20 минут, пока котел выйдет на рабочую мощность.
Переводят прибор в режим газогенерации.

Если дрова подобраны и уложены правильно, топка котла не принесет никаких неудобств.

Какие дрова лучше для котла шахтного типа

Несмотря на «всеядность» оборудования, КПД у шахтного котла напрямую зависит от степени влажности дров. В инструкции по эксплуатации указано, что в качестве сырья, помимо дров, для топки могут использоваться:

Брикеты.
Отходы древесины.
Пеллеты.
Опилки и щепа.

Но основным видом топлива для котла на дровах с шахтной топкой, остаются дрова. Даже если планируется использовать альтернативные типы топлива, необходимо позаботиться, чтобы как минимум около 40% закладки составляли хорошо просушенные поленья. Так, можно обеспечить максимальную теплоотдачу оборудования.

Производители рекомендуют топить котлы любой древесиной твердых сортов. Не советуется использовать смолянистые породы, так как это приводит к снижению сроков эксплуатации котла.

Как правильно укладывать дрова в шахтный котел

Одна из основных проблем, свидетельствующих о неправильной закладке – зависание дров в шахте. Дело в том, что горение происходит только внизу топочной камеры. Дрова опускаются под собственным весом, естественным путем.

Любые несоблюдения рекомендаций приводят к застреванию поленьев и как следствие, остановке процесса горения. Чтобы этого не произошло, соблюдают следующие рекомендации:

Закладка выполняется поленьями, на несколько сантиметров меньше, чем размер топочной камеры.
Дрова укладываются поперек топки, а не вдоль ее.
Снизу располагают сухие поленья, сверху можно уложить более влажные.

Подробные инструкции, относительно закладки топлива и розжига, находятся в инструкции по эксплуатации, прилагаемой заводом – изготовителем.

Преимущества и недостатки дровяных котлов шахтного типа

Водогрейные котлы с шахтным бункером для дров, отличают несколько положительных моментов:

Универсальность – котлы способны работать практически на любом виде твердого топлива. Допускается использование дров, с относительной влажностью 45%.
Производительность – модели, предлагаемые различными изготовителями, предназначены для обогрева частных домов, коттеджей, промышленных и складских помещений.
Автономность – энергонезависимые шахтные ТТ котлы длительного нижнего горения на дровах, не зависят от наличия электричества. В экономном режиме, одной закладки дров хватит от 12 до 24 часов. При максимальной загруженности, добавить топливо придется уже через 6-8 часов.
Простое обслуживание – загрузка топлива и чистка камеры, выполняется через разные люки. Чтобы почистить шахту, нет необходимости останавливать котел. Зола ссыпается в специальный ящик, после чего удаляется.
Безопасность – эксплуатация котла не требует применения сложной автоматики, происходит простым, но эффективным способом. Опасность попадания дыма в помещение и отравление угарным газом почти полностью исключается.

Хорошие технические характеристики шахтного котла и при этом простота конструкции, и внутреннего устройства, привели к тому, что появилось множество схем и чертежей, указывающих, как сделать теплогенератор данного типа своими руками.

Полностью повторить качество заводской сборки в домашних условиях нереально. Результатом самостоятельного производства, стали участившиеся несчастные случаи. Безопасность могут обеспечить только отопительные агрегаты, изготовленные на заводе и имеющие соответствующую сертификацию.

avtonomnoeteplo.ru

Котлы на дровах для дома.

Котел на дровах — конструкция

Котлы на дровах таким образом сконструированы, чтобы с выбросом максимального КПД обеспечивать Вас теплом и уютом. Однако этот показатель у дровяных котлов достигает едва ли 70%. Предназначены специально для сжигания дров. Длина поленьев для удобства составляет 25-30 см, да и топки, в бытовых котлах на дровах, именно таких объёмов.

В большинстве моделей есть вытягивающий вентилятор, дабы удалять продукты сгорания и запускать воздух. Отопительные котлы на дровах, которые имеют более совершенную конструкцию, обеспечены энергонезависимой автоматикой, которая поддерживает заданную температуру. Во-первых такой котёл поможет решить проблему с продуктами деревянных отходов в хозяйстве, во-вторых такой вариант является очень дешёвым типом отопления помещений.

В принципе механизм работы котла отопления на дровах достаточно простой, что можно понять из этого познавательного ролика:

На данный момент существуют более прогрессивные отопительные приборы, в камеру сгорания которых вмонтированы специальные сегменты, эти пластины улучшают процесс сгорания, и позволяют сжигать твёрдое топливо с влажностью до 35%. Современные топки практически не вредят окружающей среде, так как практически безотходно сжигают древесину. Данные котлы подходят для отопления промышленных помещений, если имеют достаточную для отопления мощность. В тоже время они отлично подходят для частных домов. О том как сделать котельную в доме, читайте в статье на нашем сайте.

Котлы данного типа являются панацеей в местах, где нет возможности подвести газ или электричество, кроме того котлы на дровах придают дому особый уют и комфорт.

Котел отопления на дровах — недостатки.

Чаще всего дровяные котлы для дома на дровах, изготавливаются из чугуна, а потому имеют большую массу.
По количеству выделяемого тепла отходы деревообработки являются самыми слабыми. То есть стараясь сэкономить на топливе, пользователь получает большие затраты в итоге на больших количествах потребляемых материалов.
Следующий минус — необходимость частых загрузок, каждых три часа. Дабы уменьшить частоту загрузок, топки приходиться делать громоздкими, чтобы больше входило дров.

Мощность у котлов на дровах очень малая, в основном их приобретают для бань, так как они создают особый уют. Однако они вполне могут служить и для отопления дома через радиаторы отопления, при этом немаловажен вопрос как выбрать радиаторы отопления.

tverdo-kotel.com

РубрикаРазное
