Дровокол как работает – виды, выбор, общие характеристики и особенности

виды, выбор, общие характеристики и особенности

Дровокол значительно ускоряет, и упрощает процесс заготовки дров.

Для правильного выбора нужной модели ознакомьтесь с разновидностями этого полезного инструмента, их характеристиками и особенностями.

Назначение этого приспособления кроется в названии, он позволяет заготавливать большие объемы топочного материала в действительно короткие сроки.

Кроме того, работать с этим устройством, какова бы ни была его конструкция, намного удобнее, легче и безопаснее, чем тем же колуном.

Все дровоколы имеют очень схожий принцип действия, а работают по следующей схеме:

  • Деревянный чурбак укладывается в подающий желоб, с одной стороны которого находятся ножи, а с другой расположен подвижный поршень.
  • Поршень проталкивает чурбак в сторону ножей.
  • Ножи раскалывают чурбак на несколько частей (зависит от количества ножей и их геометрического расположения относительно друг друга).

Основные характеристики

Дровокол – станок, предназначенный для расщепления деревянных чурбаков на пригодные для закладки в печь поленья.

Независимо от конструкции, каждый дровокол имеет ряд общих характеристик, на основе которых можно сделать выбор устройства под конкретные задачи:

  • Габаритные размеры. Промышленные машины имеют большие габариты, в то время как бытовые варианты относительно компактны. Размеры прямо влияют на вес дровокола.
  • Мощность двигателя (для механических вариантов) – напрямую влияет на производительность дровокола и расход топлива.
  • Мощность расщепления. Параметр определяет максимальное усилие, которое может быть приложено для раскола бревен.
  • Рабочая длинна и диаметр. Эти параметры определяют максимальный продольный размер и диаметр деревянной заготовки, которую возможно расщепить.
  • Ход поршня и его скорость движения.

Первый параметр представляет собой расстояние, которое проходит поршень за раз.

Существуют варианты дровоколов с регулируемым ходом поршня.

Функция полезна, если необходимо расщепить небольшие бревна, так как более короткий ход позволит экономить топливо и время.

Скорость же движения определяет, сколько времени будет затрачено на расщепление заготовки.

Чтобы станок выдерживал серьезные нагрузки, для изготовления его корпуса и всех рабочих элементов используется металл хорошего качества.

Материал напрямую влияет на срок использования станка и его надежность.

Основные виды дровоколов

Дровоколы, в зависимости от наличия или отсутствия привода, могут быть механическими или ручными.

Их устройство между собой отличается кардинально.

Кроме того, эти станки различаются по способу передвижения:

  • Стационарные. Часто представляют собой промышленные станки, которые обладают большой массой и размерами. Использование таких дровоколов в бытовых условиях нецелесообразно.

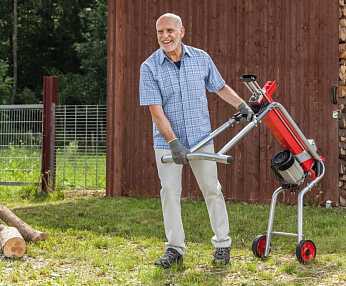

  • Передвижные – аппараты, оснащенные колесами для транспортировки, либо же имеют небольшой вес, что позволяет их перемещать. По способу закладки бревен дровоколы делятся на горизонтальные и вертикальные.

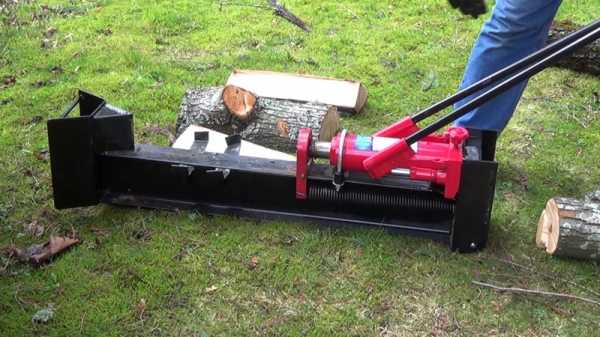

Ручные

Принцип работы ручных дровоколов основан на простейших физических законах, без использования каких-либо дополнительных специальных устройств.

В качестве источника энергии выступает сам человек.

Ручные дровоколы предпочтительны в быту, так как они не подходят для заготовки действительно больших объемов топочного материала.

В свою очередь их можно разделить на несколько видов:

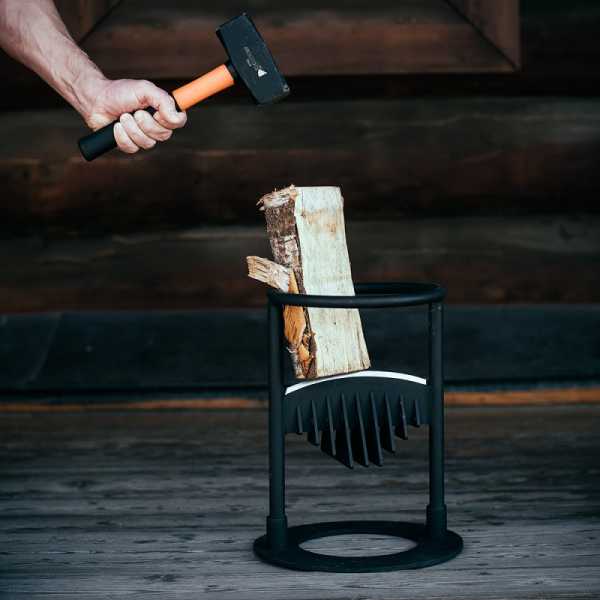

Подставка – основа, на которой закреплены лезвия по направлению вверх.

Заготовка ставится на лезвия, а сверху производится удар кувалдой.

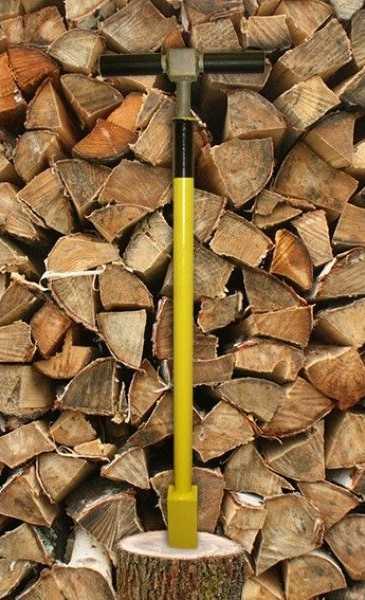

Представляется собой трубу с колуном на конце, внутри которой свободно двигается тяжелый стержень (лом).

Колун ставится на заготовку, после чего стержень резко опускается (бьет по колуну внутри трубы).

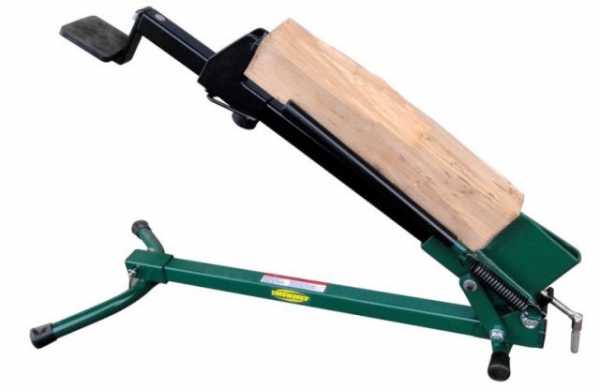

Представляет собой рычаг, с одной стороны которого расположено лезвие, а противоположная сторона подвижно закреплена на станине.

При этом место соединения подпружинено.

Принцип работы заключается в большом плече силы.

Механизм подачи бревен в лезвия выполнен в виде рейки, имеющей насечки.

Механические

Разновидностей механических дровоколов намного больше, чем ручных, так как для подачи заготовок к лезвиям могут быть использованы различные типы двигателей, как и сам способ подачи.

Кроме того, хорошо расщеплять древесину способны не только лезвия.

  • Механические дровоколы представляют собой станину с двигателем, на валу которого расположен конусный шуруп.

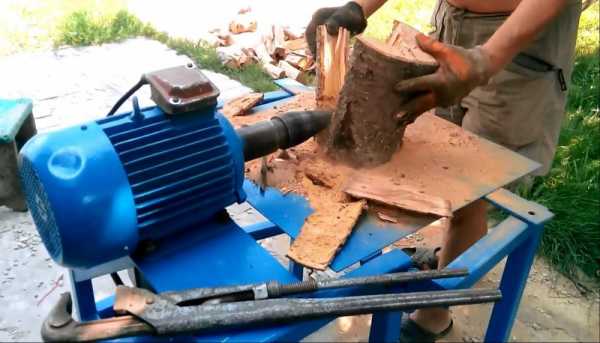

Принцип работы заключается в ввинчивании в древесину этого шурупа, за счет чего волокна материала легко расслаиваются.

Чурка насаживается на конус посредством приводимого в движение усилием руки упора.

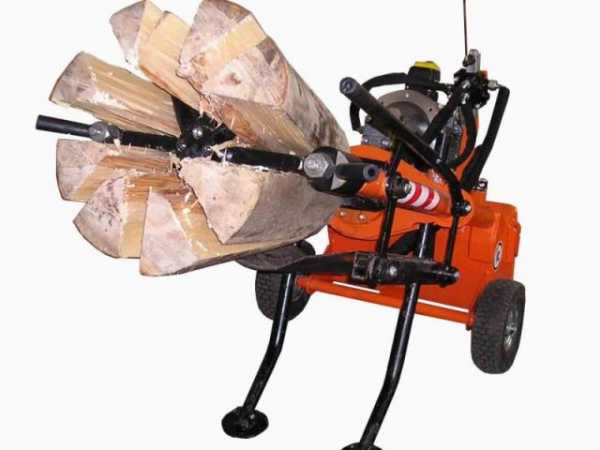

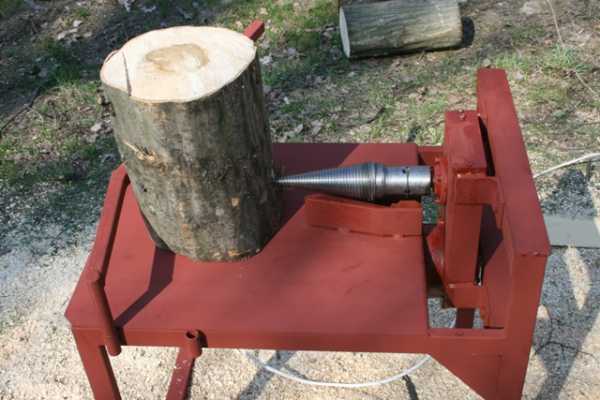

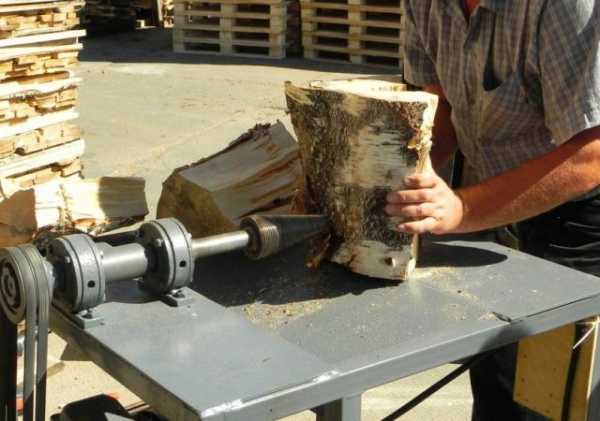

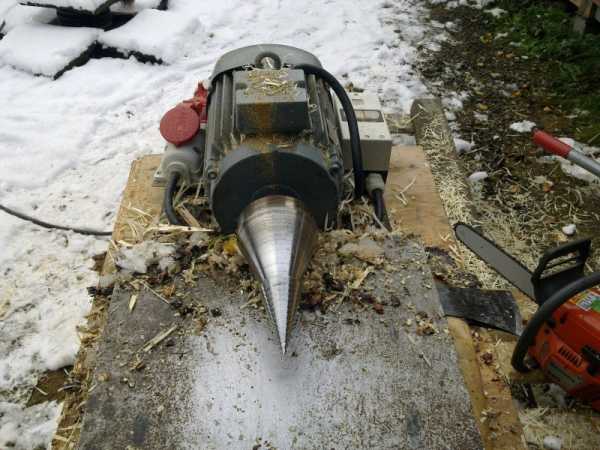

  • Конусные дровоколы – конструктивно схожи с обыкновенными механическими вариантами, однако, чурбаки насаживаются на конус вручную.

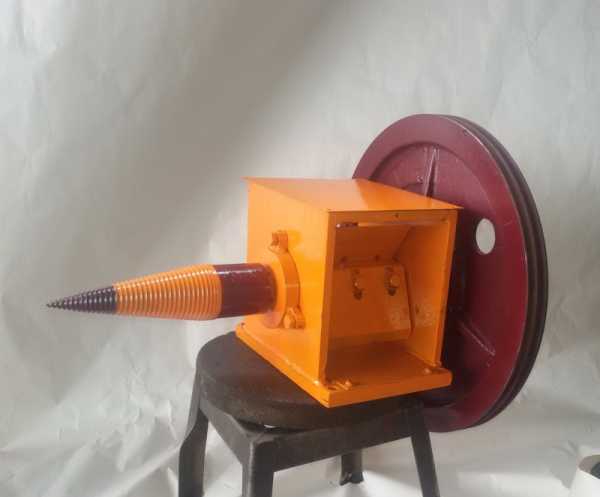

Другое название этих устройств – винтовые дровоколы. Сам же конус закреплен прямо на оси электродвигателя.

  • Редукторные дровоколы – в своей конструкции для снижения оборотов на конусе используют понижающий редуктор.

Позволяет использовать высокооборотистый двигатель.

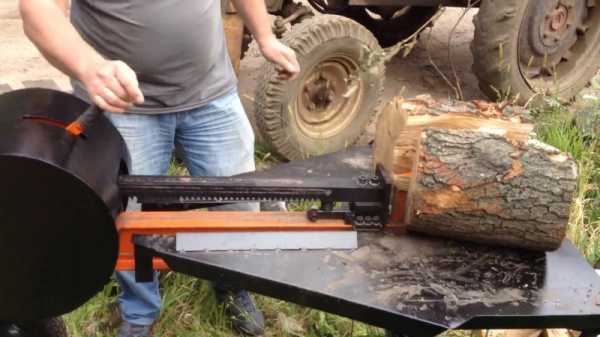

Часто редукторными дровоколами называют станки, представляющие собой станину, с одной стороны которой закреплены лезвия.

С обратной стороны находится двигатель со специальным редуктором, преобразующим вращательные движения вала в возвратно-поступательные движения поршня, подающего заготовки на лезвия.

В зависимости от используемого типа двигателя дровоколы делятся на:

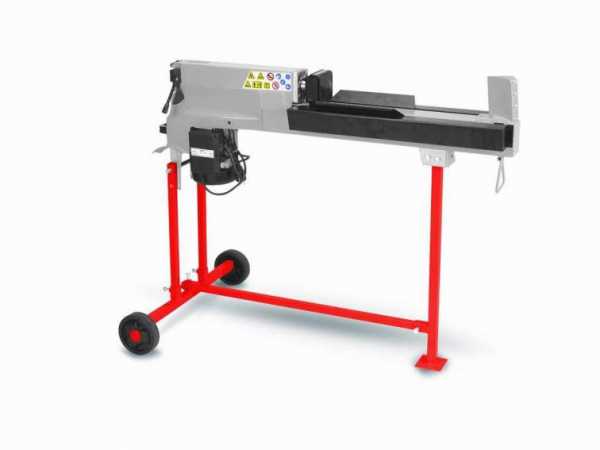

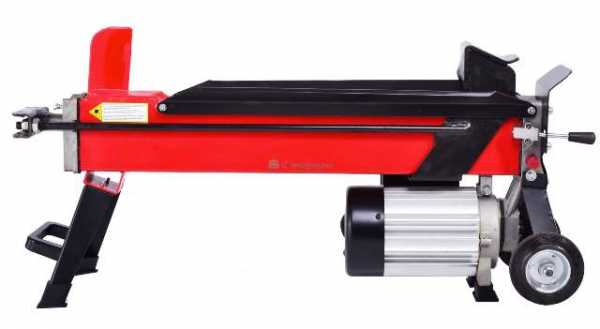

  • Электрические — наиболее распространенный вариант.

Электрический двигатель, который питается от бытовой сети, не требователен в работе и обслуживании, обладает достаточной мощностью для бытового использования.

Кроме того, электрические дровоколы являются еще и экологически чистыми устройствами.

Среди недостатков можно отметить только низкую мобильность таких станков.

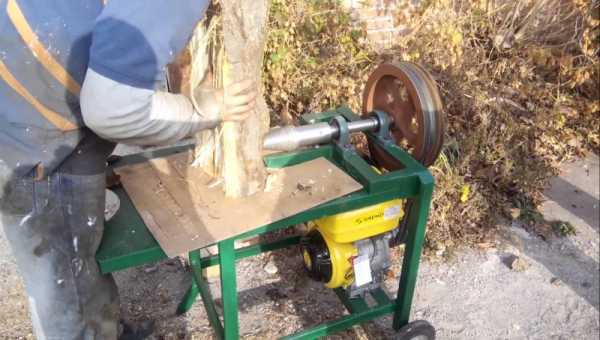

  • Бензиновые – варианты с бензиновым двигателем.

Они гораздо мощнее электрических, не привязаны к источнику питания (топлива).

Подходят как для работы в быту, так и для заготовки дров в промышленных масштабах.

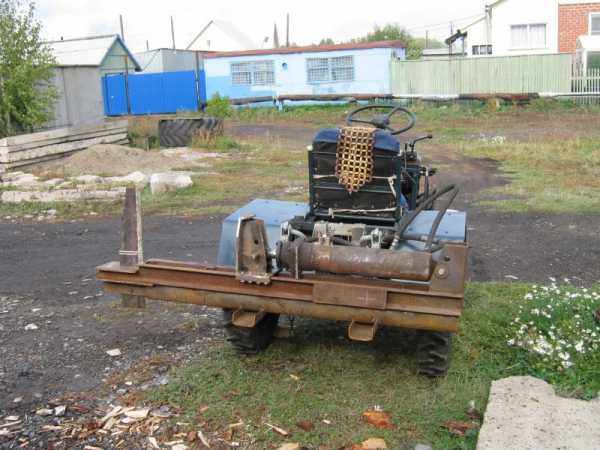

  • На тракторной тяге – в качестве источника энергии выступает либо гидросистема трактора, либо его вал отбора мощности.

Еще одна разновидность – гидравлические дровоколы.

За счет своей мощности они способны расколоть древесину любой породы, как сухую, так и влажную.

Такие производственные аппараты за счет своей продуктивности часто используются в лесозаготовке.

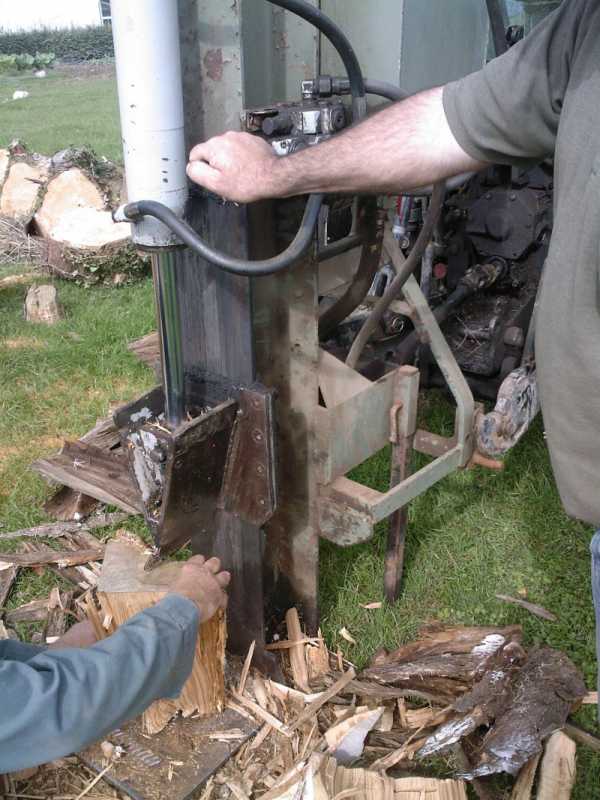

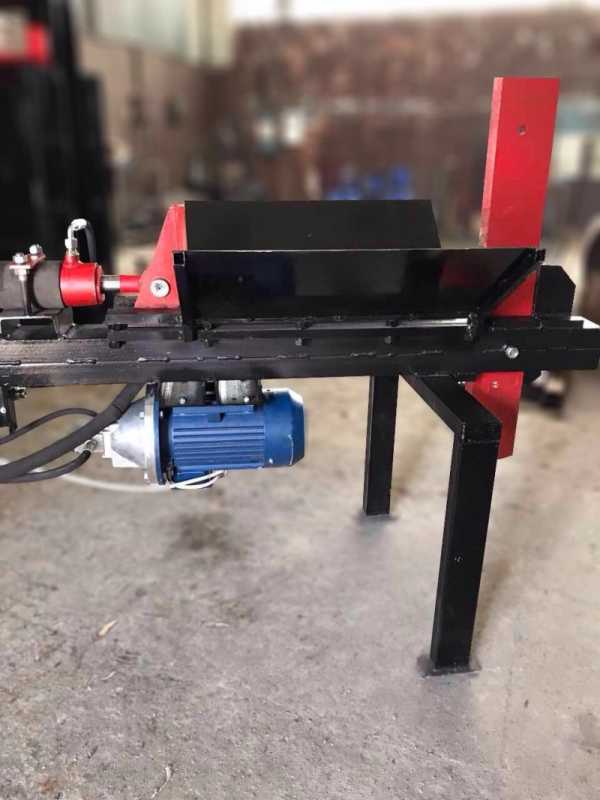

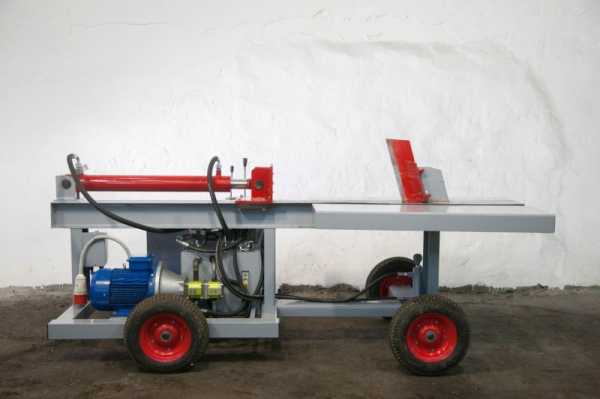

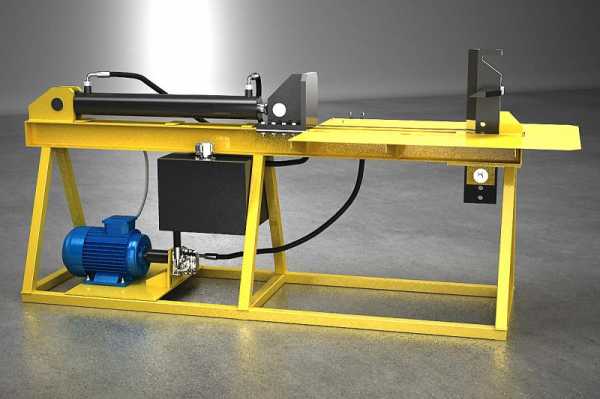

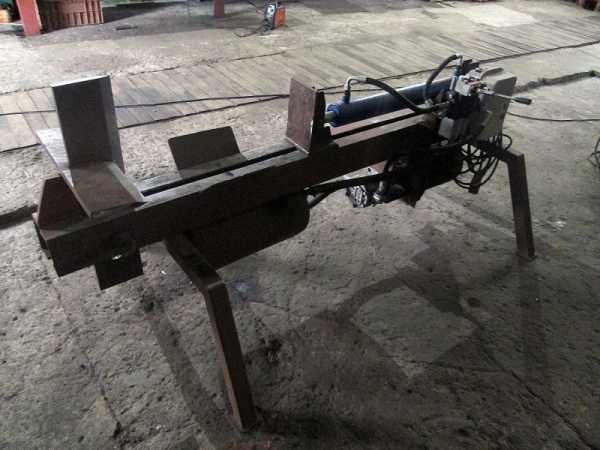

Самый простой гидравлический вариант представляет собой станину, на которой с одной стороны закреплены лезвия (могут находится под разными углами друг относительно друга, чтобы за один проход полностью переработать целый чурбак) а с другой толкающий поршень.

Этот поршень может быть подключен к гидравлической системе трактора, либо к собственной системе мотор-гидронасос.

Такие аппараты способны выдавать давление на толкателе до 12 тонн.

Как правильно наточить дровокол

Большинство дровоколов, которые расщепляют древесину посредством ножей, не требуют дополнительной заточки даже со временем, так как она попросту отсутствует изначально.

Дело в том, что древесина расщепляется не за счет разрезания структуры материала, а за счет продавливания.

Если же конструкция подразумевает использование заточенных резцов, их правка выполняется на обыкновенном точильном станке.

Для этих целей подойдет и болгарка.

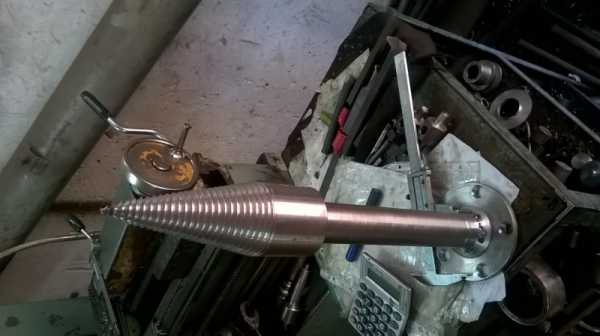

Что действительно нуждается в заточке, так это винт конусного дровокола, ведь его задача заключается именно в пробуривании волокон с одновременным расширением образованного отверстия, что и приводит к расколу заготовки.

Речь идет даже не о заточке, а о правильно нарезанной резьбе в случае, если принято решение сделать дровокол своими руками.

Выполняется она на токарном станке.

Как выбрать дровокол

Дровокол следует всегда выбирать под определенный условия использования.

Важными являются такие показатели, как усилие, прикладываемое на деревянный чурбак, размеры закладного места под заготовку, а также производительность аппарата.

Для бытового использования подойдут дровоколы с усилием 3 – 5 тонн.

Они имеют небольшие размеры, а их стоимость относительно невысока.

Производительные модели с усилием до 7т подойдут для различных котельных и коммунальных предприятий.

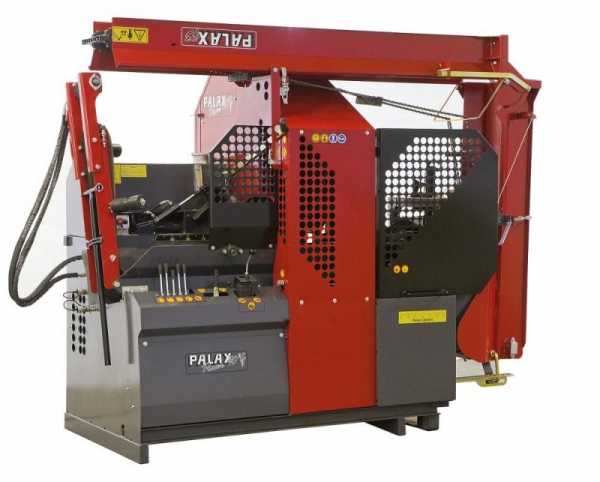

Полноценные крупногабаритные машины с усилием до 25т подходят для промышленного использования.

Часто они имеют множество дополнительных функций, например, автоматическую торцовку заготовок, автономную подачу.

При выборе дровокола для домашнего использования следует обратить внимание на следующие нюансы, способные значительно облегчить работу:

  • Наличие насадок с разным количеством ножей (резцов). Это позволит за один проход расщеплять заготовки на несколько частей.
  • Возможность регулировки станка по высоте.
  • Наличие системы безопасности.

Например, дровокол начинает работать, если одновременно нажать на два рычага.

Для этого будут задействованы обе руки, что исключит нахождение даже одной из конечностей в опасной зоне.

Несомненно, травмоопасность снижается, но создаются неудобства в работе.

Рейтинг дровоколов

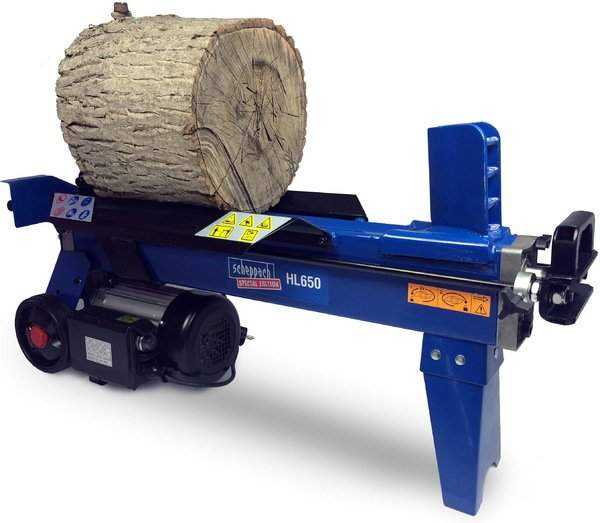

  1. Scheppach HL 650 – электрический гидравлический горизонтальный дровокол с рекордным усилием в 6,5 тонн. Имеет двигатель мощностью 2150Вт, способный переносить длительную работу и сетевые перегрузки. Встроенная система отключения при перегреве, регулировка высоты в 2-х положениях, съемный ограничитель хода для работы с короткими чурбаками. Подходит для расщепления бревен диаметром до 25см и длинной до 52см.
  2. Iron Angel ELS 2200 – голландская электрическая гидравлическая горизонтальная машина с ограничителем хода поршня Способен справиться с твердыми породами деревьев диаметром до 320мм. Выдает усилие в 6 тонн, что недостаточно для работы с дубовыми чурбаками. Имеет встроенную систему безопасности. При отличном качестве сборки имеет доступную стоимость.

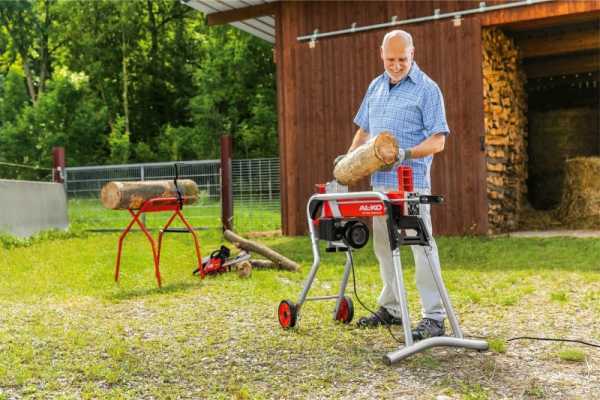

  3. Al-KO KHS 5204 – электрический гидравлический горизонтальный дровокол от немцев. Установлена система автоматической остановки при перегреве и чрезмерной нагрузке, имеет современный дизайн и возможность регулировки высоты установки. Используется для средне-твердого дерева длинной до 53см и диаметром до 25см. Клин выполнен из закаленной стали, так что он не требует частой заточки. Среди минусов следует отметить неоправданно высокую стоимость.
  4. Scheppach HS 500H – электрическая машина с горизонтальной подачей заготовок гидравликой. Усилие – 5 тонн, прочная конструкция, высокая производительность, ограничитель хода поршня, подходит для пород дерева средней твердости диаметром до 25 см и длинной до 53см.
  5. Vari 5 Ton Super Force – чешская электрическая машина с гидравлической подачей заготовок. При мощности двигателя всего 1,5кВт развивает давление в 5 тонн. Отличный бюджетный вариант для дачи. Среди качественных дровоколов с электродвигателем имеет самую низкую стоимость. Подходит для работы с мягкой и средней древесиной.
  6. Scheppach HL 1010 – профессиональный электрический вертикальный дровокол с трехфазным двигателем, мощность которого достигает внушительных 3,3кВт. Подходит для работы с бревнами длинной до 128см и диаметром до 70см. За счет силы удара в 10 тонн данная модель легко справляется даже с самой твердой древесиной, включая сучковатый дуб. Есть возможность установить крестообразный нож, однако, его придется покупать отдельно.
  7. Scheppach (Woodstar) HL 1200 – отличный электрический вертикальный вариант для крупного предприятия, так как развивает ударную силу в 12 тонн и способен справится с заготовками диаметром до 88 см.

Такие внушительные характеристики достигнуты за счет использования электродвигателя мощностью 4,1кВт и современной гидравлики.

Способен справится с самой твердой древесиной, однако, слишком громоздкий. Даже при наличии транспортировочных колес не является мобильным вариантом.

Где купить хороший дровокол?

Познакомиться с подробным описанием разных моделей дровоколов и купить наиболее подходящий вариант можно кликнув по ссылке: Перейти в Интернет-магазин

instrumentn.ru

Дровокол. Виды и работа. Применение и приводы. Особенности

Колоть дрова топором долго, тяжело и не безопасно для здоровья. Тот, кто хотя бы раз это делал вручную, знает об усталости в спине и руках. Оптимальным решением данной проблемы, позволяющим получить дрова быстро и с минимальной усталостью, является дровокол. Он представляет собой механизм различной конструкции, обеспечивающий легкое раскалывание бревен. От оператора требуется только загрузить полено и забрать его уже разделенным на части.

Разновидности дровоколов по принципу действия

По принципу действия существует две конфигурации дровоколов:

  • Винтовые.
  • Гидравлические.

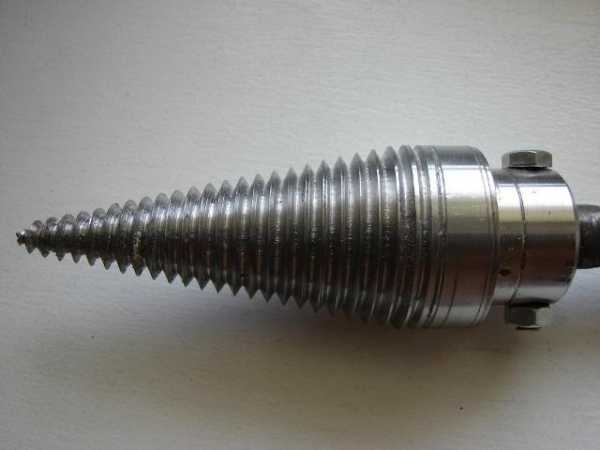

Винтовой дровокол

Винтовые являются самыми простыми. Их главной составляющей является винт, сделанный в форме острого конуса с внешней резьбой наподобие той, что используется в шурупах. При вращении винт вкручивается в древесину, постепенно проникая вглубь ее волокон. Сначала заходит тонкое острие, после чего в бревно проникает более толстая часть винта. В результате полено распирается так сильно, что дерево расходится вдоль волокон. Данный способ позволяет за один раз разделять полено на две части. Сначала оно делится пополам, после чего половины на четвертинки и так далее, пока не получатся мелкие дрова пригодные для использования в печке.

Данный механизм имеет свои преимущества. В первую очередь он является самым дешевым и недорогим в обслуживании. Стоимость самого винта сравнительно невысокая, поэтому в случае его повреждения всегда возможно приобрести новый и установить на механизм дровокола. Также винт можно отдать на ремонт в токарную мастерскую, где он будет переточен. В результате такого ремонта длина винта сократится, как и его ширина, но он все равно будет пригодный к использованию.

Недостатком подобных дровоколов является высокая вероятность получение травмы. Дело в том, что при вкручивании винта в низкое или тонкое полено существует вероятность того, что оно начнет вращаться вместе с самим винтом. В результате возможен удар по рукам оператора. Чтобы этого избежать, важно аккуратно подавать бревна, изначально плотно прижимая их ко дну платформы, чтобы она выступала в роли ограничителя, не позволяющего осуществлению вращения бревен. Подобные дровоколы отличаются низкой скоростью работы как для механических устройств, но все равно они в десятки раз быстрее и эффективнее, чем ручной труд.

Гидравлические дровоколы

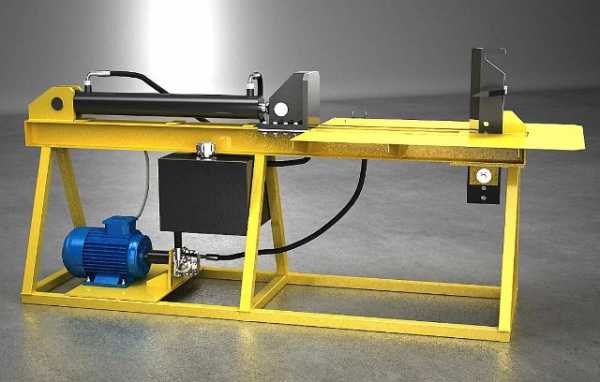

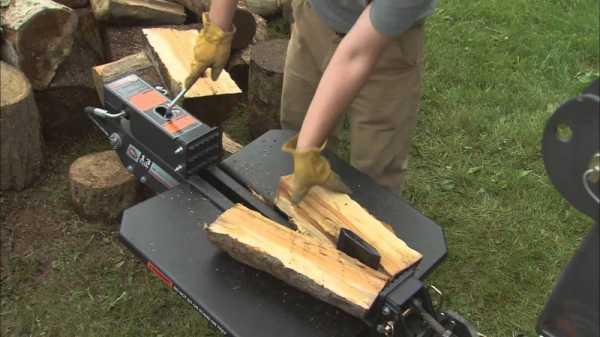

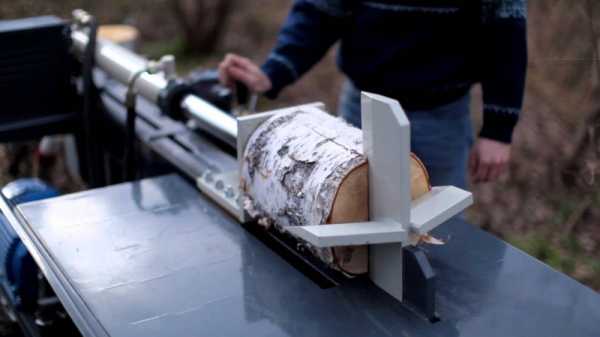

Гидравлический дровокол является более совершенной конструкцией. Он мощнее винтового и более безопасный. Принцип действия подобных систем заключается в том, что бревно укладывается на специальную платформу перед массивным ножом. Гидравлический цилиндр начинает вытягивать шток, который упираясь в полено, толкает его на нож. В результате многотонного давления бревно прорезается ножом, разделяясь на части. На мощных дровоколах гидравлического типа устанавливается не один нож разделяющий полено, а несколько. В результате древесина раскалывается на 4-12 чурок. При работе с данным оборудованием риск того что полено будет раскручиваться исключается. Главное следить, чтобы рука или часть одежды не попали под движение штока.

Расстояние движения штока обычно составляет 30-50 см в зависимости от того, какой длины полено должно колоться. Существуют агрегаты с большим ходом, которые позволяют укладывать на платформу несколько бревен в ряд, после чего все они продавливаются друг за другом.

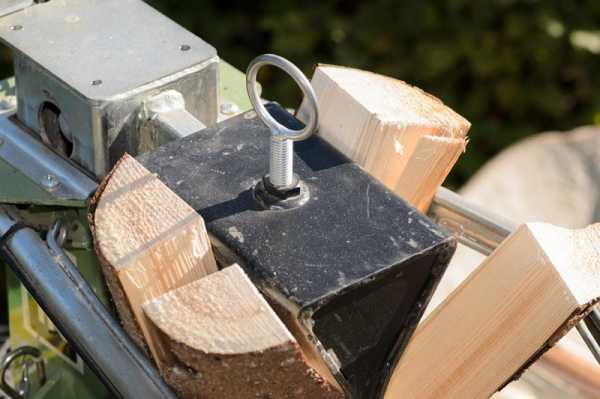

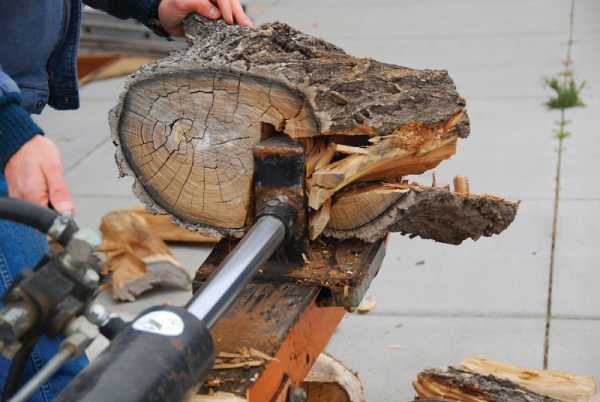

Обычно нож гидравлических устройств выполнен в форме креста, что позволяет разделять полено на 4 части. Также встречаются виды ножей в виде «снежинки». Их применение позволяет полностью колоть бревно за один раз, что существенно ускоряет производительность труда.

Виды дровоколов в зависимости от привода

Привод дровокола может осуществляться различными способами. Для этого обычно применяются:

  • Электромотор.
  • Двигатель внутреннего сгорания.
  • Вал отбора мощности трактора или мотоблока.

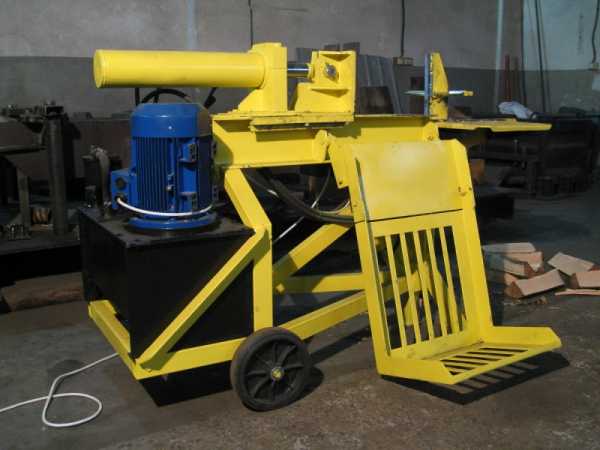

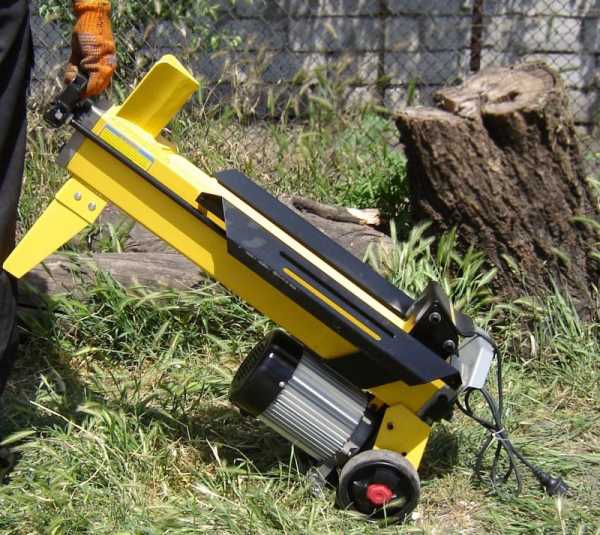

Электрический привод

Электрические устройства являются самыми распространенными в связи с их дешевизной. Они обычно оснащаются трехфазными двигателями, поскольку однофазные обладают низкой мощностью и создают недостаточную тягу для работы с твердой древесиной. Они вполне справляются с сосной и прочим мягким деревом, которое легко колется. С дубом или акацией такой дровокол практически бессильный, особенно если бревно имеет множество сучков. Дровоколы с трехфазным двигателем работают практически безотказно вне зависимости от того насколько твердая древесина раскалывается.

Стоит отметить, что данные ограничения по мощности двигателей больше относится к винтовым дровоколам. Для гидравлических такое ограничение является не столь важным, поскольку создаваемое мотором усилие многократно дополняется гидроцилиндром.

Для работы с электрическим оборудованием необходим доступ к розетке или наличие генератора. В связи с этим не удастся взять подобное оборудование с собой в лес, чтобы после распилки древесины сразу ее наколоть. Потребуется сначала привести бревна, после чего заняться их доведением до товарного вида.

Привод от ДВС

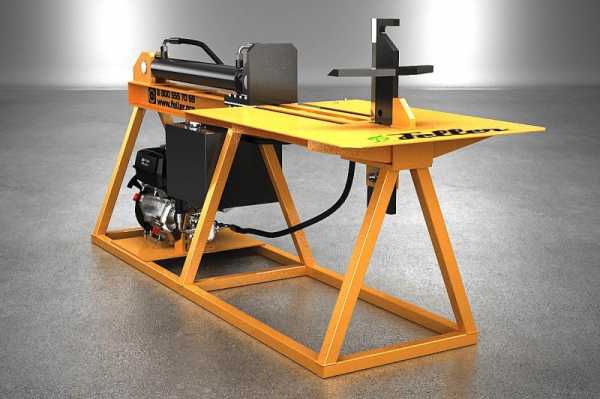

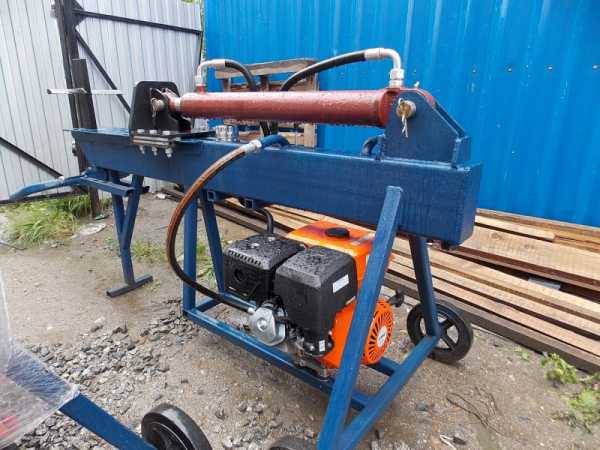

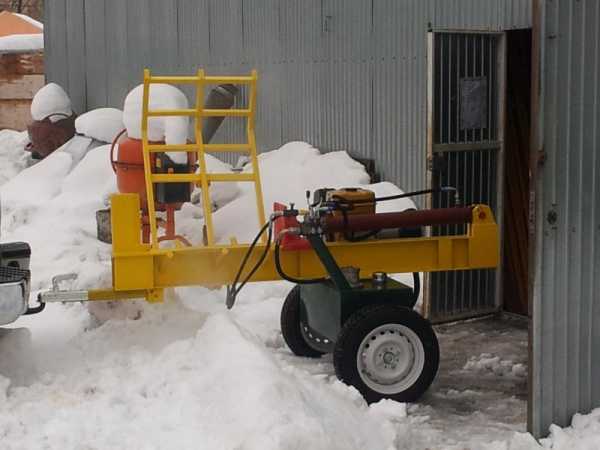

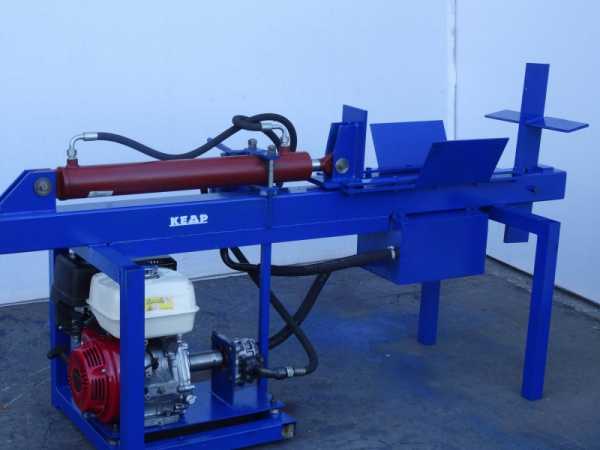

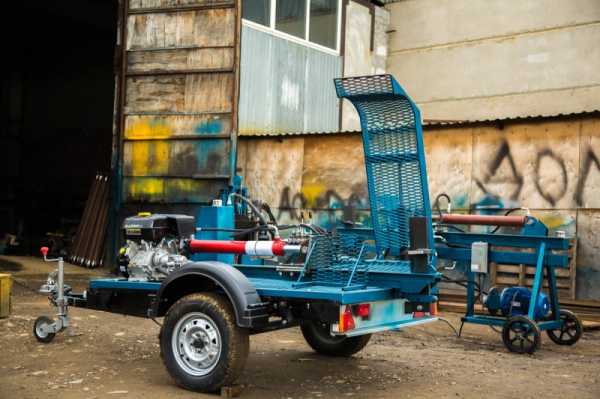

Дровоколы на двигателе внутреннего сгорания являются более удобными в том плане, что их можно взять с собой непосредственно на участок где осуществляется заготовка леса. Сваленное дерево можно сразу распилить на бревна и расколоть на дрова. Подобные устройства работают от бензинового или дизельного двигателя. Такой тип привода является более затратным, поскольку цены на горючее в разы выше, чем на электричество.

Подобное оборудование заводского производства оснащается довольно мощными моторами, поэтому работает безотказно, не останавливаясь при увеличении нагрузки, что возникает при контакте с твердым деревом с сучками.

Привод от вала отбора мощности другой техники

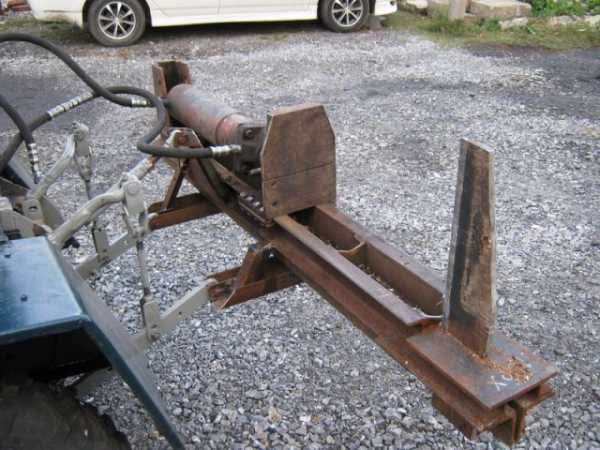

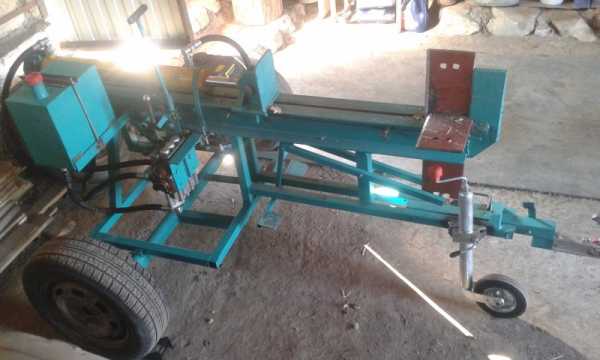

Также существуют дровоколы, которые можно подсоединять к валу отбора мощности трактора или мотоблока. Такие устройства стоят сравнительно недорого, поскольку у них имеется только рабочая часть. Отсутствие мотора, который является одной из самых дорогих комплектующих дровоколов, делает подобные установки максимально доступными. Такие устройства могут иметь самую разнообразную конструкцию. Существуют модели, которые устанавливаются как навесное оборудование на трактора, а также более компактные на ножках, подсоединяемые с помощью вала к мотоблокам. Эффективность работы и производительность подобного оборудования зависит от того к какой технике оно подключается.

Обычно дровокол, работающий от тяги мотоблоков и тракторов, отличается наличием широкого спектра дополнительных возможностей. Промышленные установки данного типа зачастую оснащаются специальными механизмами, которые позволяют поднимать бревна к области закладки, что снижает нагрузку на оператора.

Комбинированные устройства

Также распространенным явлением стали комбинированные агрегаты. Дровокол данного типа позволяет осуществлять подключение к валу отбора мощности сельскохозяйственной техники, а также работать посредством собственного электромотора или двигателя внутреннего сгорания. Особой популярностью пользуются устройства, работающие на электрической тяге. Их применение при доступе к электросети позволяет снизить себестоимость обработки дерева. В том же случае если нужно обеспечить автономную работу в тех местах, где невозможно питание электромотора, подключается трактор или мотоблок.

Необычный тип привода

Кроме стандартных типов привода, которые предлагают производители дровоколов, существуют и более экзотические варианты. Одним из самых удивительных можно назвать дровокол с лошадиной тягой. Он представляет собой беговую дорожку, сделанную для лошади. В результате движения животного полотно дорожки передает вращение на вал, который подсоединяется к дровоколу. Удивительно, но мощности создаваемой лошадью достаточно для расколки дров.

Стоит честно признаться, что такой привод возможен далеко не всегда. Во-первых, не у каждого имеется лошадь, а во-вторых, используемое для этих целей животное должно быть приучено к беговой дорожке. Себестоимость использования такого дровокола действительно низкая, поскольку отсутствует необходимость в горючем или электричестве. Также это экологически чистый способ получения дров, но все же не очень производительный, поскольку животное быстро устает, и не может работать часами. Стоит также отметить, что использование такого дровокола полезно для лошадей, поскольку при работе в зимнее время они получают физическую нагрузку, что позволяет поддерживать нормальное физическое состояние. Для животного это лучше чем месяцами стоять в стойле ожидая теплого сезона.

Еще один пример необычного привода является автомобильный дровокол. Он подразумевает поддомкрачивание автомобиля и демонтаж одного из колес на ведущей оси. Далее применяется острый винт, который закрепляется вместо колеса. Приподнятый вверх автомобиль раскручивает ось, при этом не едет. Такое оборудование лучше всего использовать вдвоем. Оператор работает непосредственно с винтом, а помощник нажимает на газ для увеличения оборотов непосредственно в момент раскалывания полена. Стоит признать, что данный способ не только не безопасен для тех, кто его использует, но и неблагоприятно влияет на техническое состояние машины. Все же многие заготовители дров пользуются таким методом.

Похожие темы:

tehpribory.ru

120 фото основных видов и вариантов устрйоства

При покупке товара важно соответствие ваших требований и определенной стоимости. В том случае, если вы задумывались о покупке дровоколов, тогда опираясь на каталог лучших дровоколов можно определиться с выбором.

Краткое содержимое статьи:

Цель использования

Важно учитывать усиление расщепления. Эта характеристика является одной из наиболее важных показателей.

В том случае, если вы владеете загородным домом, имеете печное отопление, тогда следует технику выбирать с усилением до 5 тонн. С помощью его применения можно без особых усилий подготовить дрова на зиму.

В случае использования коммунальных служб применяют функцию до 5 – 7 тонн. Модели такого плана являются более интенсивными, чем бытовые модели. Они не такие большие, как, например, профессиональные типы.


К видам дровоколов относят также промышленные модели. Для них усиление расщепления составляет 7 – 25 тонн. Такая модель совмещает в себе несколько функциональных нагрузок. Помимо основной задачи – колки дров, с его помощью можно заняться торцовкой бревен.

Еще одной важной характеристикой является скорость подачи гидравлического поршня. Наиболее распространенным считается показатель до 7,3 см/с. Чем выше данное значение, тем быстрее будет скорость изделия.

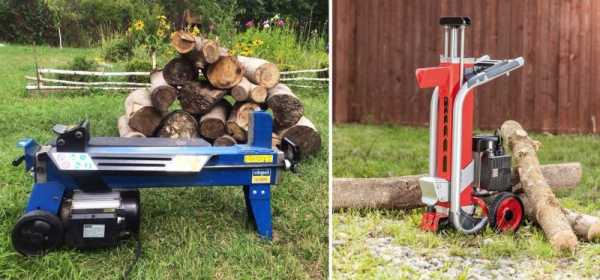

На фото дровокола можно отметить бытовые, полу профессиональные модели. Для них достаточно небольшого показателя. Ведь большая скорость не понадобится, а цена остается высокой, что не является рациональным решением.

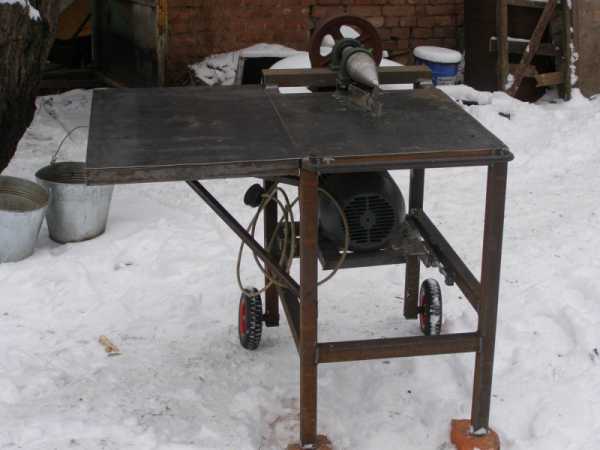

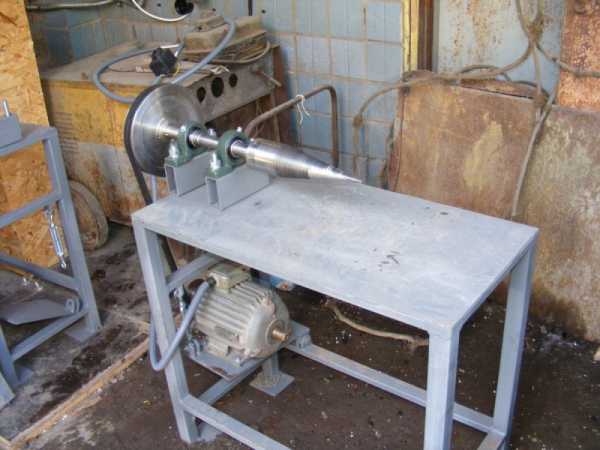

Винтовой станок

Можно достаточно легко сделать самодельный дровокол. Для частей вам понадобятся конус, что послужит насадкой. Приготовьте станину, которая изготовлена из прочной стали.

А здесь можно посмотреть лучшие варианты садовых вил!

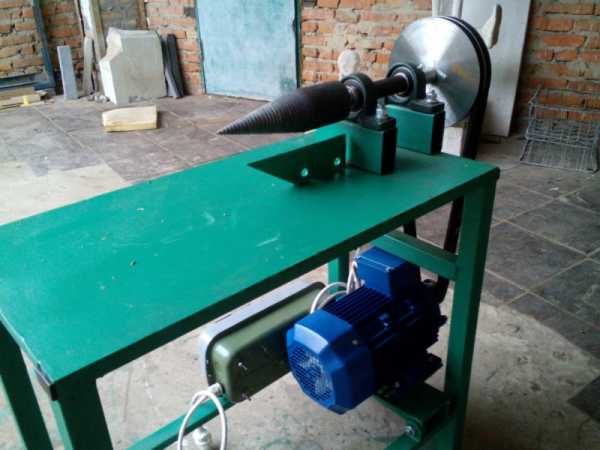

Понадобится также двигатель и понижающий редуктор, вал. С помощью рабочего конуса можно посадить на вал, приводить с помощью мотора редуктор в работу.


Чертеж дровокола, основные этапы рабочего процесса выглядят следующим образом:

  • присоединение насадки к мотору прямым путем не безопасно для состояния здоровья человека;
  • итак, как сделать дровокол. Та часть работы, которая связанны с электричеством, стоит доверить специалисту;
  • скорость вращения должна составлять около 250 – 300 оборотов в минуту. При меньшей скорости, дровокол не будет настолько эффективно работать.

Гидравлический колун

Изготовления данного изделия самостоятельным образом намного сложнее, чем предыдущий тип. Гидравлическая часть является самой сложной частью. Она состоит из гидравлического цилиндра с толкателем. В его состав также входит узел управления потоками гидравлической жидкостью насоса. Еще один компонент – масляной бак вместе с насосом.

Отдельно все эти части покупают в специализированном магазине. Их цена доступная широкому кругу потребителей. В основе изделия состоит рама. Материал его изготовления должен быть максимально прочным. Только так он сможет выдержать механические воздействия.

Во время проектирования, учитывают размеры дровокола, а также его установку. В ближайшем будущем правильное проектирование, учет основных моментов позволит легко, без особых усилий перемещать модель.

Определенной схемы по поводу того, как сделать данную модель самостоятельно, нельзя выделить. Выбирая определенные исходные механизмы можно правильно сконструировать модель.


Основные детали

Следует при выборе готового изделия обращать внимание на такие моменты:

Материал для режущего ножа должен быть достаточно надежным. Отличным вариантом является закаленная сталь. На протяжении долгих лет такой материал способен служить, выполняя свою функциональную нагрузку на высшем уровне.

Весомое значение имеет удобство перемещения. Модели на колесиках более удобные в использовании, чем техника весом 40 кг без колес.

Многие станки настраивают, учитывая индивидуальные особенности, рост. Поэтому весомое значение имеет такой показатель, как упор с регулировкой по высоте. Используя такой подход, процесс работы будет намного удобнее, комфортнее, ведь нагрузка на спину уменьшится.

Стоит уделить внимание системе безопасности. Двухрычажная система блокировки обезопасит использование техники. Следует удерживать изделие двумя руками. В том случае, если вы опустите одну хотя бы, колун автоматически остановит свою работу.

Выводы

Необходимым в повседневной работе считается дровокол. Перед началом самодельной работы нужно оценить в должной мере экономичность, выгодность будущего устройства. В том случае, если дров у вас не так и много, тогда целесообразнее приобрести готовое изделие.


Процесс изготовления не такой сложный, как может показаться на первый взгляд. Важно заранее подготовить все необходимые материалы, описать поэтапно процесс.

Гидравлический колун является эффективнее, чем колун с конусом. Конструкция данного типа является сложной по своему характеру.

Фото дровокола
