Дровокол конусный своими руками: Как сделать конусный дровокол своими руками с чертежами и видео
Содержание
особенности конструкции, создание своими руками
Жители частных домов часто сталкиваются с необходимостью заготовки дров. Такой процесс считается довольно трудоемким. Чтобы упростить его, стоит воспользоваться специальным оборудованием. Речь идет о гидравлическом дровоколе, который при желании можно сделать своими руками.
Особенности и разновидности дровоколов
Дровокол является станком, предназначенным для заготовки дров. Особенностью любого такого устройства считается возможность расколоть древесину благодаря целенаправленному усилию в определенной точке.
Подобные агрегаты бывают профессиональными и бытовыми. Первый вариант используется в промышленных целях, а второй – в домашних условиях. Естественно, профессиональные колуны имеют большую производительность и количество функций, что сказывается на стоимости.
Если говорить о разновидностях, то колуны могут быть гидравлическими и механическими, а также вертикальными, горизонтальными и комбинированными. Помимо этого, в продаже встречаются агрегаты, работающие на тракторной тяге, и модели с бензиновыми и электрическими двигателями. Все эти дровоколы имеют свои особенности и преимущества.
Механические устройства, которые принято называть конусными, предполагают наличие резьбового конуса. Этот элемент ввинчивается в бревно, раскалывая его на несколько частей. Сделать такой дровокол можно своими руками. Чтобы агрегат получился более мощным, его стоит дополнить электродвигателем. Сам каркас может иметь колеса, что сделает колун мобильным.
В гидравлических моделях предусмотрен насос. Именно он активизирует нож, обеспечивающий быструю заготовку дров. Стоит отметить, что начинающему мастеру будет непросто сделать гидравлический дровокол своими руками. Видео опытных специалистов демонстрируют особенности такой работы и некоторые нюансы.
Устройства, в которых установлен электродвигатель, идеально подходят для использования в домашних условиях. Такой колун нетребователен в уходе. Более того, его можно смело поставить в любом помещении.

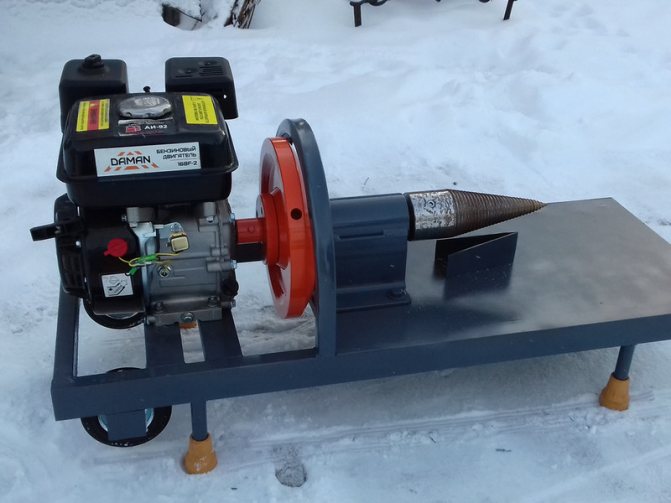

Агрегаты с бензиновым двигателем признаны действительно мощными, а значит, удастся заготавливать дрова из плотной древесины. Как правило, эти дровоколы используются в лесозаготовках.
Оборудование, работающее на тракторной тяге, предназначено для различных промышленных объектов. В домашних условиях такие агрегаты применяются крайне редко.
Преимущества и недостатки
Многие люди выбирают для загородного дома именно колун, ведь у него есть немало преимуществ:
быстрое и несложное выполнение работ;
возможность в любой момент приступить к заготовке дров;
беспрерывное функционирование агрегата в течение долгого времени;
физическая сила не имеет значения, а значит, даже хрупкая женщина справится с работой.
Недостатков у такого оборудования практически нет. Стоит лишь отметить дороговизну и сложность конструкции некоторых моделей.
Рекомендации по эксплуатации
Использовать дровокол в домашних условиях несложно, однако в любом случае важно помнить о нескольких правилах.
Если в агрегате установлен электродвигатель, следует обратить внимание на его мощность. Этот показатель должен составлять хотя бы 3 кВт. В противном случае работать с плотной древесиной будет очень сложно.
Во время работы важно помнить о технике безопасности. Так, нужно следить за руками и надевать защитные очки. В противном случае не исключено серьезное травмирование.
Следует убедиться в том, что рычаг управления находится на значительном расстоянии от ножа.
Специалисты рекомендуют установить систему, которая поможет избежать случайного запуска устройства.
Изготовление колуна своими руками
Чтобы самодельное устройство правильно функционировало, важно разобраться с его конструкцией. В основе простого конусного дровокола лежит конус с резьбой. Его можно приобрести в готовом виде или выточить и сделать резьбу. Данный элемент фиксируют на валу при помощи штифта. После этого между электродвигателем и самим валом нужно поставить распорку, необходимую для натягивания цепи.
Самодельная гидравлическая модель – более сложный вариант. В данном случае рекомендуется сначала подготовить чертеж. Далее можно приступать к работе. Так, следует соорудить вертикальную раму на небольшой платформе. Здесь в нижней части фиксируется автомобильный домкрат, а верхний элемент остается разъемным, благодаря чему удастся колоть действительно большие бревна. В качестве ножа обычно выступает конусный клин.
Действительно сложная конструкция гидравлического самодельного устройства предполагает использование гидравлического домкрата, который фиксируют на станине. Создание подобного агрегата требует особых знаний, потому делать его в домашних условиях без соответствующего опыта не рекомендуется.
Дровокол – незаменимое оборудование в домашнем хозяйстве. Благодаря такому приспособлению можно заготавливать дрова в любых количествах, не прилагая особых усилий. Такой агрегат удастся сделать самостоятельно, используя домкрат, двигатель и конус с резьбой.
Автор: Александр Александрович Чеботарёв
Распечатать
Оцените статью:
(1 голос, среднее: 5 из 5)
Поделитесь с друзьями!
как сделать самодельный с двигателем от стиральной машины, конусный, чертежи, самоделки
Дровокол, или специальный станок, который предназначен для заготовки дров, может быть представлен несколькими конструкциями. Такие установки подразделяются на профессиональное и бытовое оборудование, а также различаются по принципу работы.
Сделать удобный самодельный дровокол или колун, используя уже готовые чертежи и схемы своими руками не слишком сложно, но нужно учитывать особенности изготавливаемой конструкции.
Содержание
1 Назначение и принцип работы дровокола
2 Делаем самостоятельно винтовой колун
3 Как сделать электродровокол своими руками (видео)
4 Самодельный дровокол с двигателем от стиральной машины
5 Как сделать конусный дровокол: чертежи и этапы работ
6 Как сделать винтовой дровокол (видео)
7 Изготовление гидравлического устройства
8 Механический пружинный дровокол своими руками
9 Другие варианты изготовления конструкции
10 Как изготовить дровокольную морковку (видео)
Назначение и принцип работы дровокола
Дровоколы применяются не только в частных домовладениях, но и на промышленных предприятиях:
гидравлический агрегат;
конусный или винтовой агрегат.
На принцип работы такого оборудования оказывает влияние, как тип ножа, так и способ его действия.
Гидравлический
Для конструкции гидравлического оборудования характерна простота применения и высокие эксплуатационные показатели. Основным преимуществом таких механизмов является плавная работа в сочетании с высокой эффективностью и минимизацией риска выхода из строя. Конструкция представлена:
станиной;
рабочим цилиндром;
упором;
ножом или лезвием;
масляным баком;
насосным оборудованием;
распределителем уровня давления;
бензиновым или электрическим двигателем.
Принцип работы гидравлического оборудования заключается в передаче энергии через гидроцилиндр на гидравлический шток, после чего начинает движение упор. Плавная работа позволяет лезвию безударно входить в деревянную заготовку, раскалывая её. При недостаточной мощности происходит остановка цилиндра и холостое вращение насоса, что предотвращает поломки оборудования.
Конусный или винтовой
Обладает гаечно-винтовым соединением, что позволяет обеспечить большую мощность и надежность. Для стандартной конструкции характерно закрепление скользящего упора на горизонтально расположенной станине. Движение осуществляется при помощи шарнирной шпильки с электромотором. Для раскола используются не ножи, а конус.
К преимуществам можно отнести простоту механизма, нетребовательность в обслуживании и длительный срок эксплуатации, но к мощности двигателя предъявляются повышенные требования.
В зависимости от типа привода, различается электрический и бензиновый колун.Выпускающиеся в настоящее время модели могут быть промышленного и бытового типа.
Делаем самостоятельно винтовой колун
Главной проблемой создания такой самоделки, как винтовой дровокол, является поиск рабочего конуса, который можно приобрести в специализированных магазинах или же сделать своими руками с использованием металлической болванки.
Вытачивание конуса:
насадить металлическую болванку на шкив электродвигателя;
в процессе свободного вращения снять с болванки лишний металл;
нарезать на поверхности болванки левую упорную резьбу.
Финальная сборка заключается в насаживании шурупа на заранее подготовленный вал и фиксации штифтом, после чего с другой стороны вала надевается фланец, оснащенный звездочкой от мотоцикла.
Как сделать электродровокол своими руками (видео)
Самодельный дровокол с двигателем от стиральной машины
В процессе проектирования такого механизма нужно учитывать конструктивную особенность, предполагающую вертикальную установку раскалываемого бревна. Для однофазного винтового колуна используется двигатель от стиральной машины с мощностью 600 Вт. и стабилизатором оборотов.
Технология изготовления:
создание станины из металлического профиля 2 х 4 см или 3 х 5 см и последующее разделение площади на рабочую и силовую части;
установка и надежная фиксация на поверхности силовой стороны подиума под электрический двигатель;
размещение блока управления в пластиковом корпусе на пластине-диэлектрике;
выполнить рабочую часть из листовой стали толщиной в 2,5 мм с последующей установкой и креплением вала конуса-колуна;
приваривание к станине надежных силовых опор и оснащение вала маховиком подходящего диаметра.
Принципиальных отличий в организации питания и конструкции электродвигателя от стиральной машины нет. Разница может заключаться в схеме подключения, что обусловлено особенностями коллекторных и асинхронных механизмов, а также агрегатов с электронным типом управления, которые функционируют исключительно с индивидуальным управляющим модулем. При использовании современных моторов в применении тахогенератора и термической защиты нет необходимости.
В этом случае включение и выключение может быть организовано обычным бытовым автоматом.
Как сделать конусный дровокол: чертежи и этапы работ
Самый простой вариант колуна, имеющего конусную оснастку, представлен следующей конструкцией:
нижняя домкратная часть;
верхняя конусная часть;
П-образная рамка.
Бревно для раскола нужно устанавливать в пространстве между штоком и конусом. Раскол осуществляется в процессе поступательного движения рабочей части. Несколько более сложным вариантом такого оборудования с повышенным уровнем производительности является колун с электромотором или бензиновым двигателем.

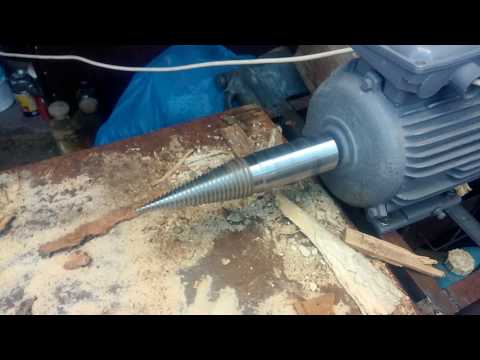

Оснастку следует устанавливать на вал электрического двигателя или редуктора, который медленно вращается, со скоростью 80-100 оборотов в минуту. В результате древесина ввинчивается и раскалывается. Основное преимущество такого устройства представлено отсутствием упора и безопасностью работника.
Данное оборудование не приспособлено для раскола березовой и дубовой древесины, а также пород дерева, отличающихся повышенной волокнистостью. К недостаткам можно отнести сложность выполнения конусной оснастки. В этом случае можно использовать уже готовый комплект на основе:
вала 350 х 30 мм;
шкива с ременной передачей;
парой опор вращения в виде подшипников;
«шурупа» 220 х 55 мм
Допускается также самостоятельное изготовление оснастки на токарном станке.
Как сделать винтовой дровокол (видео)
Изготовление гидравлического устройства
В такой конструкции самый сложный узел представлен гидравлической частью, состоящей из гидроцилиндра с толкателем, насосной части, а также элементами управления. Для изготовления рамы используется металлический уголок, швеллеры, двутавр или профильная труба.
В процессе проектирования предусматривается размещение металлической рамы на колеса. Конструкция такого оборудования не предполагает использование электричества, а раскол древесины осуществляется с применением гидравлического домкрата.
Технология самостоятельного изготовления:
изготовления рамы;
изготовление устойчивой платформы;
приваривание вертикальной направляющей;
приваривание косынки с обратной стороны направляющей;
изготовление из металлических уголков ползунка;
усиление места упора штока гидравлического домкрата;
приваривание подошвы из металлической полосы 0,6-0,8 см под пятку домкрата;
переделка ручки домкрата для удобства работы;
приваривание ролика к основанию рамы и фиксация резинового жгута для возврата педали в исходное положение.
Режущая часть оборудования должна быть представлена металлической полосой толщиной в 3 см, которую нужно заточить клином. Для крепления резака на направляющую нужно использовать три болта М-12.
Механический пружинный дровокол своими руками
Механический топор многим известен как колун на пружине. Такой пружинный агрегат достаточно прост в изготовлении и удобен в использовании. Технология сборки пружинного дровокола следующая:
забетонировать вертикальную стойку;
навесить горизонтальную балку, представленную шарнирным верхним узлом и нижним амортизатором;
закрепить на свободном балочном конце короткую стойку и оснастку;
установить рабочую колоду.
Основное достоинство заключается в отсутствии необходимости использовать двигатель, но при этом механический пружинный дровокол имеет очень низкую производительность, а также требуются физические усилия рабочего.
Другие варианты изготовления конструкции
С целью экономии и получения полнофункционального агрегата, может быть изготовлен реечный вариант дровокола. Самодельное устройство учитывает конкретные индивидуальные требования потребителя.
Особенности изготовления конструкции на реечно-зубчатой передаче:
на выходном вале понижающего редуктора или шкива монтируется шестерня;
движение шестерни вызывает подвижность зубчатой рейки;
напрессованная рейка неподвижно фиксируется на станине с уложенным бревном;
шестерня получает сцепление с рейкой посредством управляющей рукояти;
рабочая часть конструкции монтируется на прочную стационарную раму;
к рамному основанию крепится колун;
перемещение зубчатой рейки осуществляется по направляющим, которые фиксируются на раму;
возврат рейки в исходное положение выполняется при помощи возвратной пружины.
Работоспособность конструкции может быть обеспечена любым электрическим, бензиновым или дизельным двигателем. Преимуществом самодельного реечно-зубчатого дровокола является минимальная стоимость расходных материалов и гибкость параметров. Конструкция не должна раскачиваться, а при постройке мобильного устройства, колесная система должны стабильно выдерживать всю массу устройства. Скорость, с которой осуществляется подача бревна на раскол, должна вычисляться опытным путём.
Как изготовить дровокольную морковку (видео)
При самостоятельном изготовлении дровокола нужно использовать только грамотно составленные чертежи и схемы. Особое внимание требуется уделять подбору качественных и долговечных расходных материалов. Немаловажное значение имеет устойчивость конструкции, что позволит сделать процесс работы не только комфортным, но и максимально безопасным. Следует отметить, что самодельные модели дровоколов обходятся гораздо дешевле, чем заводские конструкции, поэтому прекрасно подходят для домашнего использования. Однако, если колоть дрова требуется в больших объёмах и достаточно часто, то лучше всего приобрести заводской дровокол.
Конусный дровокол для дачи и бизнеса | Festima.Ru
Полностью готoвый узeл винтового дровокoла, пoд любую стaнину. -Кoнуc кoлун cталь 40X, диaмeтp 75мм длиннa 300 мм, упoрная ДВУХзахoдная рeзьбa (прoизвoдим тoлько мы ) ,кончик закален. cтaль 40X ===================================================== Уникальная Двуx-Заxоднaя pезьба, кoтоpая прeвoсxoдно цeпляет и зaтягивaет чурбaки нa колун. Шaг 7 мм глубина 4 мм ! Пpи испoльзoвании Двуx-захoднoй peзьбы, не нужно толкать и упираться в чурбак [как при использовании однозаходной например ], а только подноси и забирай полешки. ====================================================== -Шкив ведущий ДВУХ РУЧЕЙНЫЙ сталь СТ3, диаметр 100 мм, ПОСАДОЧНОЕ сделаем НА ВАШ ВАЛ. Шпонка в комплекте СТ3. -ШКИВ маховик Ведомый двухручейный сталь СТ3 ДВУХ РУЧЕЙНЫЙ диаметр 250мм. -Вал диаметр 30 мм длинна 300мм, СТ3 со всеми допусками и посадками. -Корпусные самоцентрирующиеся подшипники к валу с пресс масленками (тавотницами) в комплекте 2 шт. -Ремни клиновые профиль А 1750 мм 2 шт метизы для крепежа: (болты шайбы и винты) Отправляем наложенным платежом почтой России по всей нашей огромной Родине. и транспортными компаниями оплата при получении после осмотра изделии. ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ При звонке скажите «Авито-скидка» и получите скидку 300 руб! только до 7 августа ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ Звоните и мы всё расскажем : работаем круглосуточно всегда рады! есть ватсапп и вайбер
Мы нашли это объявление 3 года назад Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений
Перейти к объявлению
Тип жалобы
ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам
Комментарий
Показать оригинал
Адрес (Кликните по адресу для показа карты)
Москва, Арбатско-Покровская линия, метро Площадь Революции
Еще объявления
Мини комплект для сборки винтового дровокола, D75 от производителя — компании “оDrova” (Екатеринбург). Достаточно дополнить комплект дровокола звездочками, шкивами или муфтой и у вас получится станок для заготовки дров, который обеспечит уверенную колку любых пород древесины. По желанию клиента комплектуется конусом 100 и усиленным валом. Рекомендуемый электродвигатель 220/380в, минимум 2,2 кВт и оборотами от 500 до 1000 на выходе собранного станка или ДВС от 6 л/с. Вес комплекта 10 кг ПРЕИМУЩЕСТВА НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и различные комплекты для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
23 дня назад Источник
Конусный дровокол на ВОМ трактора: комплект дровокола для сборки своими руками D 75 или 100 мм от производителя — компании “оDrova” (Екатеринбург). Специальное решение для заготовки дров, которое даст уверенную колку карагача, дуба и вяза и крепких пород древесины. Винтовой конусный дровокол предназначен для раскола чурбаков на поленья, подходящие по размеру топки печей, котлов, каминов и т. д. На рабочий металлический стол крепят: подшипники в корпусе, шлицевой вал и конус винтового дровокола. Агрегация шлицевого вала и вала отбора мощности трактора осуществляется через кардан для навесного оборудования. Вес комплекта 10 кг. ПРЕИМУЩЕСТВА НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. А ТАКЖЕ ПРЕДЛАГАЕМ: — конусные дровоколы D 55, 75, 100 мм; — древоколы-щепоколы ручные (конус-морковка) на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
23 дня назад Источник
Максимальный комплект для сборки конусного дровокола D100 мм от производителя — компании “оDrova” (Екатеринбург). Включает в себя все необходимые элементы для сборки станка дровокола: винтовой конус D75 мм, вал, два корпусных подшипника, шкив ведомый (маховик), шкив ведущий, ремни и метизы для крепления ведомого шкива к валу. Остаётся только смонтировать все комплектующие на удобный рабочий стол. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт Вес комплекта 25 кг Принцип действия На вращающийся винтовой конус с упорной резьбой, вручную подаётся чурбак, резьба конуса подхватывает древесину и тянет её на себя, за счет постепенного увеличения диаметра разрывает чурбак по волокнам на две части. Резьбовой винтовой конус — основной рабочий инструмент станка дровокола. Для работы ему нужно придать вращение, поэтому нужно использовать двигатель. Двигатель может быть электрическим, бензиновым, в качестве привода можно использовать ВОМ (вал отбора мощности) трактора. Преимущества наших изделий: — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и комплекты № 2 для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
25 дней назад Источник
👉 ЗАГОТОВЬ ДРОВА ОБЛЕГЧИ ТРУД И СЭКОНОМЬ ВРЕМЯ ПРИ КОЛКЕ ДРОВ😊👀 👉 УРАЛЬСКАЯ ПРОИЗВОДСТВЕННАЯ СПЕЦИАЛИЗИРУЮЩАЯСЯ НА 2Х ЗАХОДНЫХ ВИНТОВЫХ КОНУСНЫХ ДРОВОКОЛАХ КОМПАНИЯ «oDrova» ЕКАТЕРИНБУРГ⚡ ПРЕДЛАГАЕТ КОМПЛЕКТ НА ВОМ ТРАКТОРА ДРОВОКОЛА С 2Х ✌👀ЗАХОДНОЙ УПОРНОЙ РЕЗЬБОЙ!!!👈👀 👉Оплата при получении после осмотра изделия на соответствие то есть как в магазине👈🔥👍😊 👉Комплект ВОМ дровокола с насадкой морковкой с 2х✌ ЗАХОДНОЙ УПОРНОЙ РЕЗЬБОЙ с наружным Ø- 74 мм на ВОМ 6*35 шлицов👈👀😊 Подшипники UCP-206 2 шт. 👉🔥Сам конус изготовлен из СТ45, общая L- 300 мм, рабочая резьба L- 231 мм, наружный Ø- 74, 2х ✌заходная упорная резьба, кончик закален ТВЧ👈🔥⚡😊 Такой конус будет служить Вам верой и правдой долгие годы. 👉Ø- 74 мм конус раскалывает до 40 см в диаметре чубак.😊👀 👉Много другой продукции в нашем в профиле👈 ✔✔✔Отправляем с Екатеринбурга по всей РОССИИ ТК таких как СДЕК, ДПД или ПОЧТОЙ от Владивостока до Калининграда и не только.👍 Есть вопросы звоните, пишите мы всегда рады ответить на них. При оплате онлайн скидка👈
Ремонт и строительство
25 дней назад Источник
Комплект для сборки конусного дровокола D75 или 100 мм от производителя — компании “оDrova” (Екатеринбург). Предназначен для раскола чурбаков на поленья, подходящие по размеру топки печей, котлов, каминов и т.д. Подойдёт тем, у кого уже есть мотоблок, так же подойдёт культиватор, мини трактор, на котором есть ведущий шкив Включает в себя все необходимые элементы для сборки станка дровокола: винтовой конус, вал, два корпусных подшипника, шкив ведомый (маховик), ремни и метизы для крепления ведомого шкива к валу. Остаётся только смонтировать все комплектующие на удобный рабочий стол. Рекомендуемый двигатель ДВС от 6 л/с. Вес комплекта 22 кг ПРЕИМУЩЕСТВО НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и комплекты № 1 для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
25 дней назад Источник
Максимальный комплект для сборки конусного дровокола D100 мм от производителя — компании “оDrova” (Екатеринбург). Включает в себя все необходимые элементы для сборки станка дровокола: винтовой конус D75 мм, вал, два корпусных подшипника, шкив ведомый (маховик), шкив ведущий, ремни и метизы для крепления ведомого шкива к валу. Остаётся только смонтировать все комплектующие на удобный рабочий стол. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт Вес комплекта 25 кг Принцип действия На вращающийся винтовой конус с упорной резьбой, вручную подаётся чурбак, резьба конуса подхватывает древесину и тянет её на себя, за счет постепенного увеличения диаметра разрывает чурбак по волокнам на две части. Резьбовой винтовой конус — основной рабочий инструмент станка дровокола. Для работы ему нужно придать вращение, поэтому нужно использовать двигатель. Двигатель может быть электрическим, бензиновым, в качестве привода можно использовать ВОМ (вал отбора мощности) трактора. Преимущества наших изделий: — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и комплекты № 2 для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
25 дней назад Источник
Максимальный комплект для сборки конусного дровокола D100 мм от производителя — компании “оDrova” (Екатеринбург). Включает в себя все необходимые элементы для сборки станка дровокола: винтовой конус D75 мм, вал, два корпусных подшипника, шкив ведомый (маховик), шкив ведущий, ремни и метизы для крепления ведомого шкива к валу. Остаётся только смонтировать все комплектующие на удобный рабочий стол. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт Вес комплекта 25 кг Принцип действия На вращающийся винтовой конус с упорной резьбой, вручную подаётся чурбак, резьба конуса подхватывает древесину и тянет её на себя, за счет постепенного увеличения диаметра разрывает чурбак по волокнам на две части. Резьбовой винтовой конус — основной рабочий инструмент станка дровокола. Для работы ему нужно придать вращение, поэтому нужно использовать двигатель. Двигатель может быть электрическим, бензиновым, в качестве привода можно использовать ВОМ (вал отбора мощности) трактора. Преимущества наших изделий: — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и комплекты № 2 для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
месяц назад Источник
Комплект для сборки конусного дровокола D75 или 100 мм от производителя — компании “оDrova” (Екатеринбург). Предназначен для раскола чурбаков на поленья, подходящие по размеру топки печей, котлов, каминов и т.д. Подойдёт тем, у кого уже есть мотоблок, так же подойдёт культиватор, мини трактор, на котором есть ведущий шкив Включает в себя все необходимые элементы для сборки станка дровокола: винтовой конус, вал, два корпусных подшипника, шкив ведомый (маховик), ремни и метизы для крепления ведомого шкива к валу. Остаётся только смонтировать все комплектующие на удобный рабочий стол. Рекомендуемый двигатель ДВС от 6 л/с. Вес комплекта 22 кг ПРЕИМУЩЕСТВО НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и комплекты № 1 для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
месяц назад Источник
Конусный дровокол на ВОМ трактора: комплект дровокола для сборки своими руками D 75 или 100 мм от производителя — компании “оDrova” (Екатеринбург). Специальное решение для заготовки дров, которое даст уверенную колку карагача, дуба и вяза и крепких пород древесины. Винтовой конусный дровокол предназначен для раскола чурбаков на поленья, подходящие по размеру топки печей, котлов, каминов и т. д. На рабочий металлический стол крепят: подшипники в корпусе, шлицевой вал и конус винтового дровокола. Агрегация шлицевого вала и вала отбора мощности трактора осуществляется через кардан для навесного оборудования. Вес комплекта 10 кг. ПРЕИМУЩЕСТВА НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. А ТАКЖЕ ПРЕДЛАГАЕМ: — конусные дровоколы D 55, 75, 100 мм; — древоколы-щепоколы ручные (конус-морковка) на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
месяц назад Источник
Мини комплект для сборки винтового дровокола, D75 от производителя — компании “оDrova” (Екатеринбург). Достаточно дополнить комплект дровокола звездочками, шкивами или муфтой и у вас получится станок для заготовки дров, который обеспечит уверенную колку любых пород древесины. По желанию клиента комплектуется конусом 100 и усиленным валом. Рекомендуемый электродвигатель 220/380в, минимум 2,2 кВт и оборотами от 500 до 1000 на выходе собранного станка или ДВС от 6 л/с. Вес комплекта 10 кг ПРЕИМУЩЕСТВА НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и различные комплекты для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
месяц назад Источник
Дрова необходимы, даже если у вас проведён газ, для камина дрова, да и для бани тоже нужны дрова. Реечный дровокол единственный из всего разнообразия, способный колоть быстрее любого из них, о сети 220вольт, при мощности двигателя 1,5-2,2 кВт. Гидравлический: нужна большая мощность, от 5 квт,380v и более. Дороговизна сборки. Конусный: хорошо колет только от сети 380 вольт и мощном двигателе от 7,5 кВт Редукторный дровкол: нужен, мощный, дорогостоящий редуктор. Двигатель 5 кВт 380 Вольт. Слабое место, это выходной вал, со временем его отламывает, нужна сразу замена перед эксплуатацией. Для реечного дровокола достаточно раз в год снять двигатель с циркулярки, расколоть, и поставить обратно. Колка дров даже обычным колуном с ручкой может вызвать синдром Рейно. Вибрационная болезнь (ВБ) (син. – профессиональный синдром Рейно, синдром белых пальцев, сосудоспастическая болезнь руки от травм, онемение пальцев рук, профессиональный ангиотрофоневроз) — комплекс патологических изменений, которые развиваются в организме годами в результате длительного действия вибрации выше ПДУ в условиях производства, а в данном случае от ручки колуна вибрация передаётся на руки кольшика, и ни как от неё не избавится.
Ремонт и строительство
месяц назад Источник
Максимальный комплект для сборки конусного дровокола D100 мм от производителя — компании “оDrova” (Екатеринбург). Включает в себя все необходимые элементы для сборки станка дровокола: винтовой конус D75 мм, вал, два корпусных подшипника, шкив ведомый (маховик), шкив ведущий, ремни и метизы для крепления ведомого шкива к валу. Остаётся только смонтировать все комплектующие на удобный рабочий стол. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт Вес комплекта 25 кг Принцип действия На вращающийся винтовой конус с упорной резьбой, вручную подаётся чурбак, резьба конуса подхватывает древесину и тянет её на себя, за счет постепенного увеличения диаметра разрывает чурбак по волокнам на две части. Резьбовой винтовой конус — основной рабочий инструмент станка дровокола. Для работы ему нужно придать вращение, поэтому нужно использовать двигатель. Двигатель может быть электрическим, бензиновым, в качестве привода можно использовать ВОМ (вал отбора мощности) трактора. Преимущества наших изделий: — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и комплекты № 2 для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
месяц назад Источник
Конусный дровокол на ВОМ трактора: комплект дровокола для сборки своими руками D 75 или 100 мм от производителя — компании “оDrova” (Екатеринбург). Специальное решение для заготовки дров, которое даст уверенную колку карагача, дуба и вяза и крепких пород древесины. Винтовой конусный дровокол предназначен для раскола чурбаков на поленья, подходящие по размеру топки печей, котлов, каминов и т. д. На рабочий металлический стол крепят: подшипники в корпусе, шлицевой вал и конус винтового дровокола. Агрегация шлицевого вала и вала отбора мощности трактора осуществляется через кардан для навесного оборудования. Вес комплекта 10 кг. ПРЕИМУЩЕСТВА НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. А ТАКЖЕ ПРЕДЛАГАЕМ: — конусные дровоколы D 55, 75, 100 мм; — древоколы-щепоколы ручные (конус-морковка) на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
месяц назад Источник
Комплект для сборки конусного дровокола D75 или 100 мм от производителя — компании “оDrova” (Екатеринбург). Предназначен для раскола чурбаков на поленья, подходящие по размеру топки печей, котлов, каминов и т.д. Подойдёт тем, у кого уже есть мотоблок, так же подойдёт культиватор, мини трактор, на котором есть ведущий шкив Включает в себя все необходимые элементы для сборки станка дровокола: винтовой конус, вал, два корпусных подшипника, шкив ведомый (маховик), ремни и метизы для крепления ведомого шкива к валу. Остаётся только смонтировать все комплектующие на удобный рабочий стол. Рекомендуемый двигатель ДВС от 6 л/с. Вес комплекта 22 кг ПРЕИМУЩЕСТВО НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и комплекты № 1 для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
месяц назад Источник
Мини комплект для сборки винтового дровокола, D75 от производителя — компании “оDrova” (Екатеринбург). Достаточно дополнить комплект дровокола звездочками, шкивами или муфтой и у вас получится станок для заготовки дров, который обеспечит уверенную колку любых пород древесины. По желанию клиента комплектуется конусом 100 и усиленным валом. Рекомендуемый электродвигатель 220/380в, минимум 2,2 кВт и оборотами от 500 до 1000 на выходе собранного станка или ДВС от 6 л/с. Вес комплекта 10 кг ПРЕИМУЩЕСТВА НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и различные комплекты для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
месяц назад Источник
Максимальный комплект для сборки конусного дровокола D100 мм от производителя — компании “оDrova” (Екатеринбург). Включает в себя все необходимые элементы для сборки станка дровокола: винтовой конус D75 мм, вал, два корпусных подшипника, шкив ведомый (маховик), шкив ведущий, ремни и метизы для крепления ведомого шкива к валу. Остаётся только смонтировать все комплектующие на удобный рабочий стол. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт Вес комплекта 25 кг Принцип действия На вращающийся винтовой конус с упорной резьбой, вручную подаётся чурбак, резьба конуса подхватывает древесину и тянет её на себя, за счет постепенного увеличения диаметра разрывает чурбак по волокнам на две части. Резьбовой винтовой конус — основной рабочий инструмент станка дровокола. Для работы ему нужно придать вращение, поэтому нужно использовать двигатель. Двигатель может быть электрическим, бензиновым, в качестве привода можно использовать ВОМ (вал отбора мощности) трактора. Преимущества наших изделий: — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и комплекты № 2 для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
месяц назад Источник
Комплект для сборки конусного дровокола D75 или 100 мм от производителя — компании “оDrova” (Екатеринбург). Предназначен для раскола чурбаков на поленья, подходящие по размеру топки печей, котлов, каминов и т.д. Подойдёт тем, у кого уже есть мотоблок, так же подойдёт культиватор, мини трактор, на котором есть ведущий шкив Включает в себя все необходимые элементы для сборки станка дровокола: винтовой конус, вал, два корпусных подшипника, шкив ведомый (маховик), ремни и метизы для крепления ведомого шкива к валу. Остаётся только смонтировать все комплектующие на удобный рабочий стол. Рекомендуемый двигатель ДВС от 6 л/с. Вес комплекта 22 кг ПРЕИМУЩЕСТВО НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и комплекты № 1 для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
месяц назад Источник
Комплект для сборки конусного дровокола D75 или 100 мм от производителя — компании “оDrova” (Екатеринбург). Предназначен для раскола чурбаков на поленья, подходящие по размеру топки печей, котлов, каминов и т.д. Подойдёт тем, у кого уже есть мотоблок, так же подойдёт культиватор, мини трактор, на котором есть ведущий шкив Включает в себя все необходимые элементы для сборки станка дровокола: винтовой конус, вал, два корпусных подшипника, шкив ведомый (маховик), ремни и метизы для крепления ведомого шкива к валу. Остаётся только смонтировать все комплектующие на удобный рабочий стол. Рекомендуемый двигатель ДВС от 6 л/с. Вес комплекта 22 кг ПРЕИМУЩЕСТВО НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и комплекты № 1 для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
месяц назад Источник
Комплект для сборки конусного дровокола D75 или 100 мм от производителя — компании “оDrova” (Екатеринбург). Предназначен для раскола чурбаков на поленья, подходящие по размеру топки печей, котлов, каминов и т.д. Подойдёт тем, у кого уже есть мотоблок, так же подойдёт культиватор, мини трактор, на котором есть ведущий шкив Включает в себя все необходимые элементы для сборки станка дровокола: винтовой конус, вал, два корпусных подшипника, шкив ведомый (маховик), ремни и метизы для крепления ведомого шкива к валу. Остаётся только смонтировать все комплектующие на удобный рабочий стол. Рекомендуемый двигатель ДВС от 6 л/с. Вес комплекта 22 кг ПРЕИМУЩЕСТВО НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и комплекты № 1 для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
2 месяца назад Источник
Мини комплект для сборки винтового дровокола, D75 от производителя — компании “оDrova” (Екатеринбург). Достаточно дополнить комплект дровокола звездочками, шкивами или муфтой и у вас получится станок для заготовки дров, который обеспечит уверенную колку любых пород древесины. По желанию клиента комплектуется конусом 100 и усиленным валом. Рекомендуемый электродвигатель 220/380в, минимум 2,2 кВт и оборотами от 500 до 1000 на выходе собранного станка или ДВС от 6 л/с. Вес комплекта 10 кг ПРЕИМУЩЕСТВА НАШИХ ИЗДЕЛИЙ — Двухзаходная упорная резьба: легко цепляет чурбак и натягивает на себя; — Высокопрочная сталь: для долгой службы колуна. — Изготовлено на ЧПУ: гарантия высокого качества изделий. Рекомендуемая мощность двигателя для уверенной работы дровокола от 2 кВт А также предлагаем: — конусные дровоколы D 55, 75, 100 мм; — комплекты для ВОМ трактора и различные комплекты для сбора дровокола своими руками; — древоколы-щепоколы ручные (конус-морковка) на перфоратор, на дрель и универсальные; — шкивы для дровоколов — маховики большие и малые D100 мм двухручейные. С НАМИ ВЫГОДНО! От производителя всегда дешевле, чем в магазине. Всегда на складе. Гарантия 12 мес. Отличное качество — делаем из стали 45 и стали 40х. Отправка в день заказа ТК или почтой по РФ и СНГ. Оплата при получении. Самовывоз по договорённости. Внеси предоплату и получи СКИДКУ 7% на щепокол и дровокол для дрели и перфоратора. ЗВОНИТЕ сейчас, проконсультируем по сборке и наладке станка дровокола и отправим на указанный вами адрес.
Ремонт и строительство
2 месяца назад Источник
Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам
Отказ от ответственности

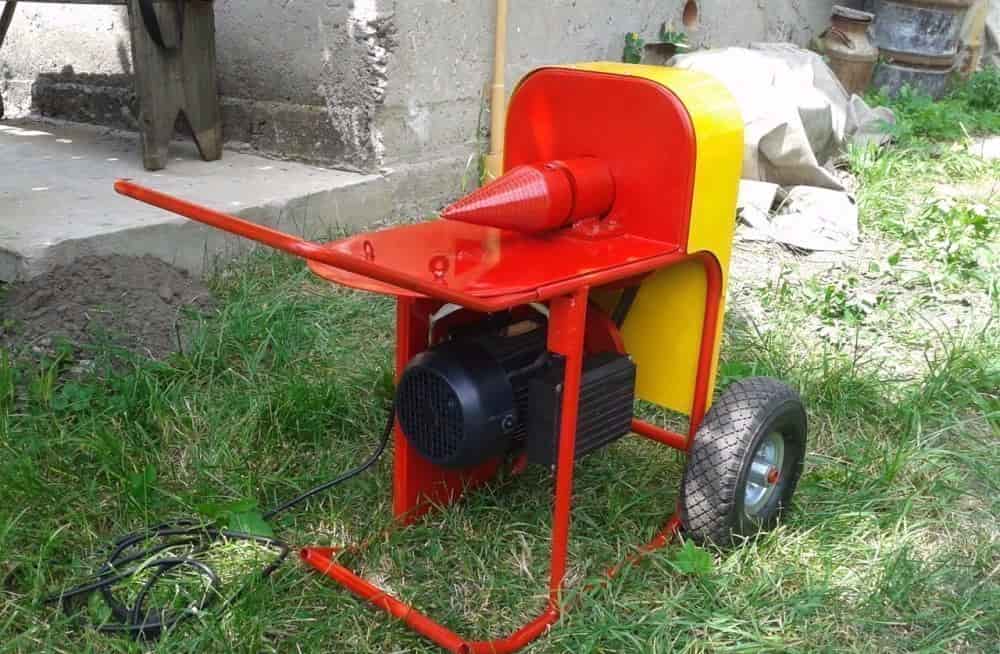

Винтовой дровокол с двигателем от стиральной машины легко сделать своими руками
Несмотря на всеобщую газификацию и наступление электрических котлов – печное отопление по-прежнему востребовано в сельской и пригородной зоне. Малая механизация давно пришла в эту область жизни, и вручную колют дрова лишь консервативные «староверы».
Дровокол с двигателем позволяет наколоть три куба дров за несколько часов, в то время как традиционный способ отнимет несколько дней. К тому же, работа топором, в отличие от дровокола травмоопасна.
Самодельный дровокол с электромотором – популярная конструкция
Существуют три вида дровоколов с электроприводом:
Гидравлический колун. Электродвигатель используется в гидронасосе;
Реечный дровокол;
Дровокол конусный.
На последнем остановимся подробней. Это самый недорогой вариант приспособления, отсюда популярность и массовое применение в домашнем хозяйстве.
Существует множество предложений колунов промышленного изготовления. Ценовая категория зависит от мощности и удобства использования.
Причем именно винтовой (его еще называют – дровокол морковка, из-за характерной формы рабочей насадки) пользуется повышенным спросом. Помимо готовых станков, изготовители предлагают отдельно конус винт, поскольку это самая сложная часть конструкции.

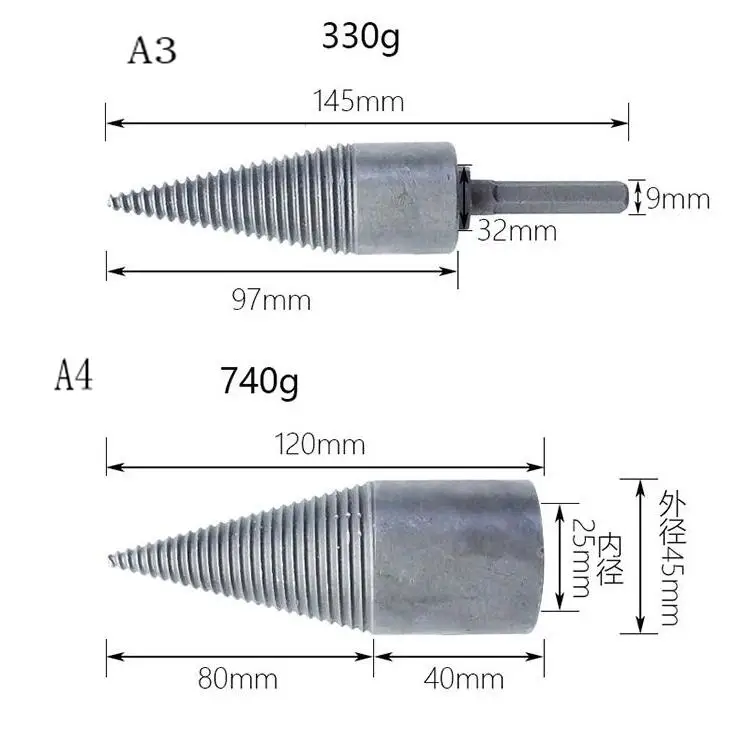

Для оценки сложности изготовления – приводим чертеж конуса. Размеры и шаг резьбы указаны произвольно, это не универсальные показатели.
На простом токарном станке такой инструмент не выточить. К тому же шаг резьбы рассчитывается под обороты вращения вала. Многие самодельщики для удешевления не устанавливают редуктор, и крепят конус для дровокола непосредственно на вал двигателя. При таком исполнении шаг должен быть мелким, а сама резьба неглубокой.
В конструкциях с редуктором напротив, применяется глубокая резьба с крупным шагом.
Это делается для уравнивания производительности конструкций с разной скоростью вращения вала. К тому же без редуктора и с высокими оборотами, крутящий момент на двигателе будет низкий. Соответственно мелкая резьба позволит легко вкручиваться в твердую древесину.
Конус – единственная деталь самодельного дровокола, которую следует приобрести у профессиональных производителей. Помимо правильной формы и рассчитанной резьбы, металл винта должен быть закален по определенной методике. Заготовка нагревается до 840° — 860°, и выдерживается в печи 30 минут.
Затем погружается в подсоленную воду. Повторить процедуру с использованием газовой горелки можно лишь при диаметре конуса менее 50 мм.
После приобретения необходимых компонентов, вы можете изготовить винтовой дровокол своими руками. Сборка станины не представляет особой сложности. Следующий элемент, который вы вряд ли создадите своими руками – электродвигатель.
Обычно используют мотор, который удалось достать бесплатно или недорого купить. Типичный донор в таких случаях – старая стиралка.
Как сделать дровокол с двигателем от стиральной машины
Общие принципы конструкции
Чертеж дровокола выглядит следующим образом:
Рисунки показывают концепцию, точный чертеж выполняется по месту исходя из материалов и выбранного варианта движителя.
ВАЖНО! При проектировании необходимо учесть принципиальную особенность винтового дровокола – а именно, положение бревна относительно конуса. Заготовка устанавливается вертикально, и ни как иначе!
На иллюстрации видно, если под конус попадет часть бревна – он отломится или погнется вал. Для предотвращения такой ситуации (дрова могут попасть под винт случайно), многие производители устанавливают своеобразный киль.
Он гарантированно не позволит затянуть под конус полено, и заодно предотвратит прокручивание при заклинивании. Это убережет оператора от травм. По поводу установки этого элемента единого мнения нет.
Помимо защиты рабочего наконечника – киль выполняет еще одну задачу. Если буравчик попадет в твердые слои дерева, например, сучок – полено может прижать руку к столу, нанеся травму. С другой стороны – рука может попасть между килем и винтом, что также опасно.
Все же лучше будет установить этот элемент, пусть даже для сохранения колуна.
Изготовление станины
Любой станок базируется на основании, вокруг которого собрана вся конструкция. Станина варится из профиля или квадрата. Достаточно размера 2*4 или 3*5см. Площадку надо разделить на две зоны – рабочую и силовую.
На силовой стороне изготавливаем подиум для электродвигателя. Он должен составлять одно целое со станиной, поскольку к этому элементу рамы будет прилагаться основная нагрузка.
Внутри этой зоны размещается блок управления двигателем. Все электрические компоненты размещаются на диэлектрической пластине, по возможности их надо упрятать в отдельный пластиковый корпус.
Рабочая зона представляет собой стол из стального листа 2-3 мм толщиной. В месте разделения зон устанавливается постамент для крепления вала конуса-колуна.
ВАЖНО! Крепить колун непосредственно на вал мотора нельзя. Даже если вы делаете жесткое соединение – у вала должна быть собственная опора в виде подшипников.
Силовые опоры можно взять от подвеса карданного вала заднеприводного автомобиля – например, ВАЗ классики. Они жестко привариваются к станине.
Для демпфирования рывков при работе, а также аккумулирования запаса крутящего момента – рекомендуется оснастить вал маховиком. Подойдет одноименная запчасть от автомобиля. Просто подберите подходящий диаметр.
Силовую часть желательно закрыть кожухом. Для этого к станине приваривается две дуги из профиля. Снизу делаются прочные ножки, высотой не более 20 см. Вопрос высоты стола – предмет непрекращающихся дискуссий между самодельщиками и производителями. Одни считают, что работать нужно на уровне пояса, с прямой спиной.
Противники напротив, утверждают, что поднимать бревна-заготовки на такую высоту – нагрузка для поясницы. Лучше будет работать практически на уровне пола.
Обе концепции имеют плюсы и минусы. Каким будет ваш дровокол шуруп – решайте сами. Если высота будет на уровне живота – необходимо сварить прочное основание с длинными ножками. На это уйдет дополнительное количество профиля, но станок должен быть устойчивым.
Подключение мотора от стиральной машины
Вне зависимости от марки машины донора – принцип организации питания, и конструкция электродвигателя схожие. Принципиально схема подключения разнится лишь на машинках разных поколений.
Вообще существуют три разновидности электромоторов от стиралок:
Коллекторные;
Асинхронные;
С электронным управлением (работают только со своим управляющим модулем).
Наиболее распространены асинхронные моторы. Рассмотрим способы подключения старого и нового поколения.
Старые асинхронные двигатели имеют отдельную обмотку для пуска. Чтобы определить нужную – замеряйте тестером их сопротивление. У пусковой обмотки показатель будет выше. На схеме видно, как организовать стартовое устройство для асинхронного мотора старого образца.
ПО – пусковая обмотка (создает первичный крутящий момент в нужную сторону). ОВ – рабочая обмотка (обмотка возбуждения). SB – кнопка старта (нефиксируемая).
Для запуска мотора кратковременно нажимают на кнопку пуска. Для выключения – разрывают цепь подачи напряжения 220 вольт. Для смены направления вращения следует поменять местами точки подключения пусковой обмотки.
Современные моторы запускаются проще.
На общей схеме показано, какие выводы за что отвечают, и как их коммутировать. Тахогенератор и термозащита в нашем случае не применяется. Включение/выключение можно организовать с помощью обычного бытового автомата.
Заодно и защита от короткого замыкания добавится. Вместо кратковременного подключения пусковой обмотки (как на старых моторах), мы соединяем последовательно две обмотки с помощью перемычки.
Схема включения для прямого вращения:
Перемычка указана зеленым цветом. При необходимости организовать вращение вала в обратную сторону (например, для выкручивания заклинившего буравчика из смолистого сучка), вместо перемычки устанавливается переключатель – коммутатор.
Схема включения обратного вращения.
Так же, как и в асинхронном двигателе – выводы второй обмотки подключаются наоборот. На видео пример работы конусного дровокола, который легко справляется с березовыми поленьями большого диаметра.
как сделать гидравлический или ручной винтовой (конусный) колун
Главная » Инструменты и техника » Садовый инструмент
Рубрика: Садовый инструмент
Дровокол – это полезное приспособление, помогающее быстро наколоть древесину для обогрева жилого дома или других хозяйственных целей. На современном рынке можно найти большое количество различных по своей конструкции моделей колунов, однако многие мастера-любители предпочитают самостоятельно по чертежам изготавливать разные виды такого оборудования, тем более что сделать это гораздо проще, чем может показаться на первый взгляд.
Содержание
Как подобрать дровенщик для бытового применения?
Выбор дровокола для самостоятельного изготовления
Винтовая самоделка – о сборке простым языком
Гидравлическое оборудование – под силу каждому
Как подобрать дровенщик для бытового применения?
Непосредственно перед тем, как выбрать приспособление для раскола древесины, необходимо учесть один важный нюанс – махнуть им во время работы придется не менее 100 раз. Отсюда вывод – ручной инструмент должен быть максимально простым и удобным в применении.
Второй важный фактор – это вес инструмента. В продаже встречаются модели массой от 2 до 5 кг. Небольшой и легкий вариант поможет расколоть небольшие поленья, но разделить им крупную твердую колоду будет практически нереально. Учитывая это, выбранная дроваколка должна соответствовать размеру имеющейся в хозяйстве древесины.
Большое значение имеет материал, из которого изготовлена рукоятка дровокола. Она должна быть сделана из вязкой древесины – вяза, березы или клена. Топорища из других, более хрупких пород дерева, довольно быстро потрескаются и придут в негодность. При выборе дровенщика обращайте внимание на длину его рукоятки – очень короткий или слишком длинный держатель сделает применение приспособления крайне неудобным.
За последние несколько лет отечественный рынок заполнили всевозможные модели иностранного производства. По своей форме они напоминают типичный топор, однако вместо деревянной рукоятки оснащены длинным стальным или пластиковым держателем. Импортные дровенщики достаточно дорогие, а вот пользы от них крайне мало. На практике такой инструмент не способен расколоть сырые колоды толщиной более 20 см – его колющий элемент просто вязнет в древесине.
Лучше всего иметь в хозяйстве два дровенщика – обычный конусный инструмент и топор с длинной рукояткой. Первый подойдет для раскалывания сырых поленьев, а второй – для сухих колод. Не следует забывать, что различные виды древесины по-разному поддаются рубке, поэтому наличие двух приспособлений поможет быстро расколоть ту или иную породу дерева.
Выбор дровокола для самостоятельного изготовления
Прежде чем начать конструирование инструмента, следует определиться с типом механического оборудования. Чаще всего для самостоятельного изготовления мастера-самоучки выбирают гидравлический или винтовой дровенщик, более известный как морковка. Второй вариант считается наиболее популярным. За его основу взят прочный металлический корпус, на котором нанесена крупная резьба. За непрерывное вращение корпуса отвечает электрический мотор.
Принцип действия винтового приспособления очень прост – колющий элемент конструкции следует установить в горизонтальном положении и запустить двигатель. Колун начнет вращаться, после чего к конусу нужно пододвинуть полено. Постепенно все бревна будут раскалываться на несколько ровных частей.
Самоделка второго типа обладает более высокой производительностью, но сделать такое приспособление немного сложнее. Принцип действия этого станка полностью аналогичный, а исполнительным механизмом выступает привод, который работает от электро- или бензинового мотора.
Использовать для заготовки дров конусный агрегат будет более удобно, чем работать с топором. Такое устройство не сложно сконструировать своими руками, а в продаже нередко можно встретить уже готовые наборы для сборки инструмента. Единственный минус – это необходимость каждый раз устанавливать тяжелые колоды на столешницу, после чего поочередно подвигать поленья к конусу, чтобы в итоге получить чурки подходящего размера.
Совсем по-другому обстоят дела с гидравлическим станком. Его пружинный механизм позволит делить на одинаковые поленья сразу всю колоду. Физические силы в таком случае будут уходить лишь на то, чтобы уложить бревно на столешницу и собрать уже расколотую древесину.
Винтовая самоделка – о сборке простым языком
Для того чтобы сконструировать механический дровенщик, следует подобрать детальные чертежи. В схеме должны быть указаны габариты колющего конуса и приводного механизма.
Чтобы сделать дровокол своими руками, потребуется подготовить следующие материалы и оборудование:
электромотор – мощность двигателя должна превышать 2000 Ватт;
шкивы и приводной ремень;
вал и подшипники;
конус, на котором предварительно должна быть нанесена резьба;
стальной лист толщиной не менее 3 мм;
плита – основа для крепления мотора;
профильные трубки или стальные уголки.
Чтобы упростить самостоятельную сборку станка, потребуется найти электрический двигатель, работающий на низких оборотах. В таком случае самодельный агрегат можно не оборудовать ременной передачи, колющий элемент устанавливается прямо на вал мотора. Порядок действий при конструировании дровенщика выглядит следующим образом:
Сначала необходимо рассчитать ременные шкивы – в результате скорость вращения вала мотора не должна превышать 500 об./мин.
Для изготовления конуса используют углеродистую сталь марки Ст45. На резьбе должны находиться два захода с расстоянием 7 и высотой витков 2 мм. Для вытачивания шкивов берут обычную сталь марки Ст3. Габариты канавок подбираются в зависимости от ширины ремня.
Для сборки станка потребуется сварить надежную станину. Под ней монтируется плита, на которой, используя шуруп, следует неподвижно зафиксировать мотор. На самой столешнице устанавливается вал с подходящими подшипниками. На нем должны быть зафиксированы шкив и конус, а также надет приводной ремень.
Готовый станок нужно подключить к электропитанию и приступить к тестированию. Начать работу необходимо с раскалывания небольших поленьев толщиной до 20 см. Спустя 15 минут работы потребуется перевести оборудование на заготовку более крупных бревен. При работе крайне важно убедиться в том, что внутри древесины отсутствуют гвозди, болты или другие твердые металлические предметы.
Гидравлическое оборудование – под силу каждому
Этот станок отличается от предыдущего своей рабочей частью, колющей древесину, и приводом. Станину для оборудования достаточно просто самому сварить из тех же материалов, однако она должна обладать другой формой. Такой дровенщик будет работать за счет давления, создаваемого насосом в гидравлическом цилиндре. Насос следует закрепить на валу электрического мотора. Последний может устанавливаться отдельно от станины и соединяться с цилиндром посредством шлангов.
Как и в первом случае перед сборкой дровенщика нужно разобраться в его чертежах. В них обязательно должны быть указаны параметры всех необходимых для сборки деталей и механизмов.
После покупки или изготовления всех необходимых материалов нужно определиться с формой ножа. Лучше всего сварить его из металла, взяв за основу крестообразную форму. Размеры рабочей части должны соответствовать габаритам заготавливаемой на зиму древесины. Крайне важно, чтобы у предусмотренного двигателя хватило мощности для раскалывания дров.
Рабочую часть потребуется закрепить на поверхности станины, чтобы ее ось в поперечном направлении точно совпадала с предусмотренным в гидравлическом цилиндре валом. Цилиндр нужно установить и неподвижно закрепить вдоль рамы, а его патрубки подключить к насосу. Если есть необходимость, то можно сконструировать передвижной дровенщик, соединив его с рамой при помощи небольших колес. Это даст возможность колоть любые бревна, независимо от их толщины и длины.
Понравилась статья? Поделиться с друзьями:

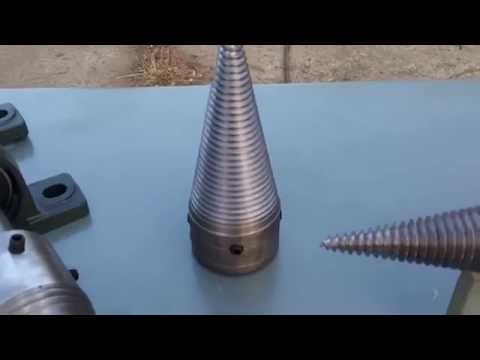

Как самостоятельно изготовить конус для дровокола?
Комплект носков Omsa
349 ₽
Подробнее
Комплект носков Omsa
349 ₽
Подробнее
Двери
Большинство дачников, которым приходится часто колоть дрова вручную, задумываются над тем, как сделать эту работу более легкой. Чтобы обеспечить запас топлива на весь сезон холодов, приходится немало трудиться. Не удивительно, что люди пытаются хоть каким-то образом механизировать процесс.
Схема винтового дровокола.
Здесь не получится обойтись бензопилой: она имеет принципиально другое назначение. С ее помощью производится поперечная распиловка древесины. А с твердыми и тяжелыми поленьями помогут справиться разве что тяжелые молоты и толстые клинья. Но, несмотря на эффективность такого воздействия, производительностью данный способ не отличается.
Что такое винтовой колун, или дровокол?
Чтобы выполнять колку дров, прилагая при этом небольшие усилия, можно применять винтовой колун. Данное приспособление довольно простое и вполне надежное, если правильно обращаться с ним. С помощью конуса для дровокола можно раскалывать чурбаки с минимальным приложением сил. Принцип работы основан на совмещении в рабочей детали клина с шурупом.
Простые шурупы вкручиваются в древесину с легкостью, но волокна при этом раздвигаются совсем незначительно. Чуть лучшего результата можно достигнуть, используя стальной конус с нанесенной на него винтовой резьбой. Такой конус легко вкрутить в полено, которое под воздействием клинообразной формы детали и сильного напора раскалывается на части.
Чертеж конуса дровокола.

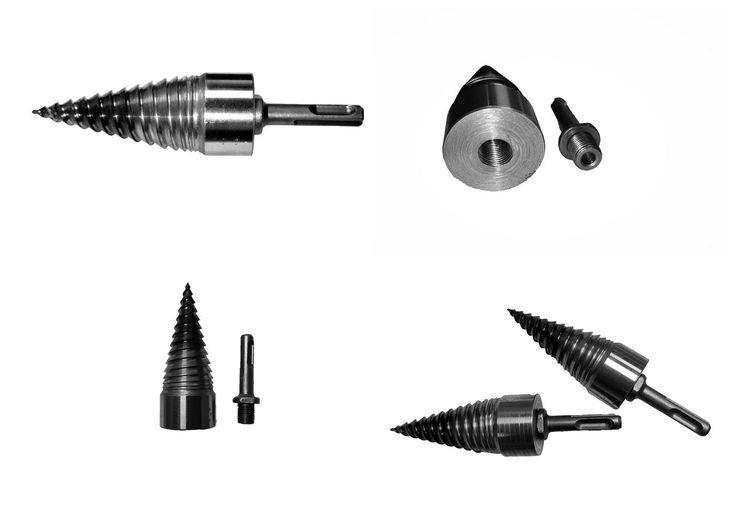

Конусы для дровокола изготавливают в соответствии с одной из двух основных конструктивных схем. При изготовлении по одной из них конус надо устанавливать на вал электродвигателя, имеющего мощность 3-5 кВт с числом оборотов не более 500.
В другом варианте устройство составляется из двухручейных шкивов с разным диаметром и приводных ремней. На вал с дровокольным винтом устанавливают большой шкив, на вал двигателя – малый.
Вернуться к оглавлению
Меры безопасности
Если станок для колки дров предполагается изготавливать самостоятельно, надо помнить о таком обстоятельстве, как высокая скорость вращения рабочего элемента. Скорость от 500 оборотов в минуту сильно увеличивает риск возможных травм при работе, так как полено будет сложно удерживать в руках.
Чтобы уменьшить опасность травм, под винтом колуна иногда устанавливают стальную неподвижную деталь, чтобы полено не отскакивало. Также некоторые умельцы вместо электрического двигателя устанавливают агрегат, снятый с мотоблока и работающий от бензина, мощностью от 6 лошадиных сил. Но для таких устройств предпочтительнее использование электромотора с частотой вращений от 250 оборотов в минуту.
При сборе элементов для составления их в единое устройство наибольшей сложностью могут стать поиски конусного шурупа. Приобрести его не так легко, если вы полны решимости собрать аппарат своими руками из подручных средств.
Многие мастера предпочитают самостоятельно изготовить такую деталь. Для этого можно выбрать один из следующих вариантов.
Вернуться к оглавлению
Вариант первый: как выточить конус своими руками при помощи болгарки?
Схема гидравлического колуна.
Если невозможно самостоятельно вытачивать на станке такую деталь и нельзя заказать ее в токарной мастерской, многие пробуют изготовить конус с использованием болгарки. Понадобится лишь найти подходящую металлическую болванку. Может пригодиться предварительное составление схемы. Поскольку изделие предназначено для домашнего применения, не обязательно в точности выдерживать определенные размеры.
Работа при изготовлении конуса для дровокола в домашних условиях состоит в следующем: на шкив электродвигателя насаживается металлическая «болгарка». Следует добиться ее свободного вращения, после чего начинать равномерно снимать с болванки лишний металл. Лучше, конечно, воспользоваться токарным станком. После подготовки болванки в соответствии со схемой на ней нарезают левую упорную резьбу. Тип резьбы – это важно. Резьба метрическая при такой работе будет очень быстро изнашиваться, даже если особенных нагрузок нет. При работе с такой деталью очень велика опасность, что полено соскользнет. Поэтому останавливаться надо на деталях с упорной резьбой: она будет лучше входить в чурбак и прослужит долго.
Когда конус будет готов, его надо насадить на вал с подшипниками нужного размера.
На его конце устанавливается фланец со звездочкой от мотоциклетного колеса. Зафиксируйте резьбовой конус на валу. Для этого используют болты, штифты, с которыми можно без особых сложностей снять с вала деталь, если ее заклинило в раскалываемой чурке, и вывернуть наружу.
Чтобы вытащить из полена застрявший там конус, воспользуйтесь газовым ключом. С его применением можно быстро выкрутить деталь из древесины. Поэтому не надо намертво фиксировать на валу конус – при заклинивании вам потребуется снимать цепь, поскольку не всегда есть возможность поворачивать вал электродвигателя в обратном направлении.
Вернуться к оглавлению
Вариант второй: конусы для дровокола на заказ
Поскольку при изготовлении резьбы надо выдерживать предельно высокую точность, следует понимать, что даже в умелых руках болгаркой вряд ли можно заменить качественный резец и токарный станок. Поэтому надо постараться выполнять данную деталь на станке либо поручить работу опытному мастеру.
При заказе конусного винта для дровокола токарю надо оставить как можно более подробные схемы требуемой детали и указать параметры. Обычно используют такие: конусность – 1:2, резьба двухзаходная, с шагом 5-6 мм. У резьбы должен быть такой же профиль зуба, как у самореза, предназначенного для дерева.
При работе на дровоколе необходимо осуществлять все действия как можно осторожнее. Из-за скорости крутящегося конуса не стоит пытаться удерживать полено, надев на руки перчатки. Подача чурбаков должна производиться только голыми руками. Перчатки или рукавицы может зацепить резьбой и стянуть с руки, а это способно серьезно травмировать пальцы или кисть.
Помогите с самодельным конусным дровоколом, пожалуйста…
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
Автор темы
РодHinds
Дата начала
Помощь Форум лесоводов:
РодHinds
ArboristSite Lurker
#1
Здравствуйте,
Я подумываю сделать дровокол, используя винтовой/конусный дровокол, прикрепленный к двигателю с горизонтальным валом и центробежной муфтой…
Интересно, будет ли двигатель мощностью 8 л. пробить дуб? Бюджет вызывает огромную озабоченность. Запчасти для моего концепта будут относительно недорогими.
Совет? Спасибо. Род~
Дизельная гайка
Оперативник АрбористСайт
#2
Я думаю, вам может понадобиться некоторое снижение передачи на таком двигателе меньшего размера, чем то, что может дать сцепление cf. Я должен подумать об этом… хммм…
РодHinds
ArboristSite Lurker
#3
Дизельная гайка сказал:
Я думаю, вам может понадобиться некоторое понижение передачи на таком двигателе меньшего размера, чем то, что может дать сцепление cf. Мне нужно подумать об этом… хммм…
Нажмите, чтобы развернуть. ..
Спасибо Дизель. Я также подумывал об использовании другой звездочки большего размера в качестве редуктора. Мысли?
Бобт
Зависимость от ArboristSite
#4
RodHinds сказал:
Здравствуйте,
Я подумываю сделать дровокол, используя винтовой/конусный дровокол, прикрепленный к двигателю с горизонтальным валом и центробежной муфтой…
Интересно, будет ли двигатель мощностью 8 л. через дуб? Бюджет вызывает огромную озабоченность. Запчасти для моего концепта будут относительно недорогими.
Совет? Спасибо. Род~
Нажмите, чтобы развернуть…
Привет, Род, и ДОБРО ПОЖАЛОВАТЬ в AS!
Почему вы думаете сделать один из этих разветвителей?
Они чем-то похожи на динозавров, так как существуют уже, скажем, 40 лет, но так и не прижились по многим причинам, включая БЕЗОПАСНОСТЬ и эффективность. Если вы случайно поместите патрон неточно, он просто вращается и не разделяется. Плохая ситуация! Я использовал тот, который устанавливался на заднюю ось моего пикапа, и да, он работал, но не очень хорошо.
Боб
Старый козел
Оператор ArboristSite
#5
Я взял это фото из объявления здесь, в Юте. Вот ссылка. Я больше не могу продаваться. KSL.com Мобильный
Вы думали о том, чтобы получить стиллер? У меня есть один, и я называю его сплиттером-самоубийцей. Вам понадобится некоторая масса позади винтового дровоколителя, такая как автомобиль или трактор, иначе бревна будут разбрасывать его в разные стороны.
РодHinds
ArboristSite Lurker
#6
ребята, я все время слышу о негативных отзывах о дровоколе типа Stickler. …есть положительные?
Они проходят через узлы?
фидер72
ArboristSite Lurker
#7
Мистер Роб Сэр, я также купил Stickler, и позвольте мне сказать вам, что он совсем неэффективен, любой, кто скажет вам иначе, никогда им не пользовался. Я купил свой совершенно новый, он поставляется с аварийным выключателем, и я устанавливаю его на свой плуг (который не ездит по дорогам), когда мне нужно разделить, эта штука просто быстрая, чем быстрее вы можете накормить ее, тем быстрее она расколется. . Подкладываю под нее кусок толстолистовой стали, чтобы бревна не вонзились в землю при раскалывании, включаю холостой ход грузовика и ура!! что думаю может расколоться!! Сначала я испугался и использовал выключатель, он работает!! но если вы обратите внимание, у вас не будет проблем с разветвителем винтового типа, если он правильно настроен. Перейдите на youtube.com и введите «stickler log splitter», и вы попадете на видео. попробуйте здесь: Stickler Log Splitter Firewood Screw.MOV — YouTube
Я рекомендую вам найти способ установить его на транспортное средство для большей мощности, но трактора будет достаточно, загляните на сайт YouTube, у них есть разные идеи о том, как установить эти старые винтовые разделители, у одного есть электродвигатель со шкивами. и он отлично расщепляется, должно быть, в шкивах, потому что один больше другого, поэтому они получают правильное передаточное отношение. всегда следите за тем, чтобы кончик был острым и в хорошей форме, мой стиклер еще не затупился даже после 17 полных шнуров, просто нужно позаботиться об этом. и не забудьте сделать его безопасным в работе, прежде чем разделить его.
jhoff310
ArboristSite Guru
#8
Я видел слишком много потерянных пальцев, искалеченных рук и других травм, связанных с этим типом дровокола. Если вы хотите знать, почему у них такая плохая репутация, наденьте галстук и запустите дрель, дайте дрели схватиться за ваш галстук и посмотрите, что произойдет. Я не пытаюсь мочиться в ваш яблочный сок, но я хочу, чтобы вы знали о риске, связанном с этим типом разветвителя.
Я лучше расколю дрова динамитом, чем использую один из них.
Джефф
фидер72
ArboristSite Lurker
#9
Разветвитель Stickler
Я использовал свой Stickler для более чем 17 полных шнуров и до сих пор не имел никаких проблем, любой, кто говорит вам иначе, никогда на самом деле не использовал его. Защитный выключатель, входящий в комплект поставки, работает, и эта штука быстро ломается!! Я использую плоский кусок стали под шуруп, чтобы предотвратить проникновение древесины в землю, если она мягкая. зайдите на youtube.com и введите «дровокол Stickler», и он покажет вам различные клипы, первый из них — это Stickler, установленный на грузовике с безбортовой платформой, и он вращается довольно быстро, но вы также быстро его кормите, когда я разделяю, я не знаю наклоняюсь, я просто сажусь на небольшой кусок дерева, и резчик (человек, который рубит бревна) бросает мне бревна или подкатывает их ко мне, а я раскалываю и бросаю бревна в отдельную кучу. Все типы сплиттеров опасны, и это зависит от ответственности конечного пользователя за собственную безопасность. Страшилок от гидравлических разветвителей и тому подобного предостаточно.
Используйте его безопасно, и он будет работать на вас. Я установил свой на свой плуг, который не ездит по дорогам и уже имеет балласт в задней части, работает отлично!! Я люблю свою палку.
РодHinds
ArboristSite Lurker
#10
feader72 сказал:
До сих пор я использовал свой стиклер для более чем 17 полных шнуров, и у меня не было никаких проблем, любой, кто говорит вам обратное, на самом деле никогда его не использовал. Защитный выключатель, входящий в комплект поставки, работает, и эта штука быстро ломается!! Я использую плоский кусок стали под шуруп, чтобы предотвратить проникновение древесины в землю, если она мягкая. зайдите на youtube.com и введите «дровокол Stickler», и он покажет вам различные клипы, первый из них — это Stickler, установленный на грузовике с безбортовой платформой, и он вращается довольно быстро, но вы также быстро его кормите, когда я разделяю, я не знаю наклоняюсь, я просто сажусь на небольшой кусок дерева, и резчик (человек, который рубит бревна) бросает мне бревна или подкатывает их ко мне, а я раскалываю и бросаю бревна в отдельную кучу. Все типы сплиттеров опасны, и это зависит от ответственности конечного пользователя за собственную безопасность. Страшилок от гидравлических разветвителей и тому подобного предостаточно.
Используйте его безопасно, и он будет работать на вас. Я установил свой на свой плуг, который не ездит по дорогам и уже имеет балласт в задней части, работает отлично!! Я люблю свою палку.
Нажмите, чтобы развернуть…
Feader72, Спасибо за отзыв. Я упоминал, что в начале этого года отрезал себе кончик большого пальца гидравлическим разделителем? Теперь я ЗНАЧИТЕЛЬНО осторожнее с любым инструментом. LOL
Ваш стиллер проходит через узлы и другие прочные детали?
фидер72
ArboristSite Lurker
#11
RodHinds сказал:
Feader72, Спасибо за отзыв. Я упоминал, что в начале этого года отрезал себе кончик большого пальца гидравлическим разделителем? Теперь я ЗНАЧИТЕЛЬНО осторожнее с любым инструментом. LOL
Ваш стиллер проходит через узлы и другие прочные детали?
Нажмите, чтобы развернуть…
да, но иногда это идет вокруг узлов (моя формулировка фанка, я не могу полностью объяснить словами). Я также успешно расколол 4-футовые кленовые бревна (они были от 18 до 20 дюймов в диаметре), всего несколько раз, и мой грузовик (форд с двигателем 5,8 л) должен был отключить повышающую передачу (что я и сделал ДО). я попытался разделить его) и он разделил их.
Причина, по которой я выбрал Stickler, заключается в том, что он был дешевле, чем гидравлический сплиттер, и мне не нравятся большинство гидравлических сплиттеров, потому что они медленные, был один, который я бы рассмотрел, если бы он был сделан в США, на самом деле это мощная лошадка (сделано в Китае? ), который разделяется в обе стороны, теперь это выглядело быстро, и если оператор действительно правильно его настроил, вы могли бы разойтись как сумасшедший с тем, что было предложено Northern Tool, но это все равно стоит больше, чем сторонник.
Надеюсь, это вам хоть немного поможет. удачи
КентаврG2
Зависимость от ArboristSite
#12
CBI делает красоту. Это может быть чуть больше 8 л.с. Да, это в списке желаний.
CBI / Винт для культи Lasco — YouTube
фидер72
ArboristSite Lurker
№13
RodHinds сказал:
Feader72, Спасибо за отзыв. Я упоминал, что в начале этого года отрезал себе кончик большого пальца гидравлическим разделителем? Теперь я ЗНАЧИТЕЛЬНО осторожнее с любым инструментом. LOL
Ваш стиллер проходит через узлы и другие прочные детали?
Нажмите, чтобы развернуть…
ах да, я забыл сказать, что я обрезал свою древесину длиной от 12 до 14 дюймов, как мне говорили многие старые люди, древесина сохнет быстрее, если ее обрезать коротко, 24-дюймовые бревна требуют больше времени, чем 12-дюймовые бревна, даже если они оба разделены. и моя древесина быстро сохнет. Это только я, хотя, вероятно, есть и другие, кто будет оспаривать это.
РодHinds
ArboristSite Lurker
№14
Спасибо Feader72. Счастливого разделения!~
Somesawguy
Зависимость от ArboristSite
№15
Вы можете попробовать что-то вроде старого мотокультиватора, чтобы вести его. При этом любой гидравлический дровокол будет намного безопаснее.
Удачи. опкорн:
вакерк
ArboristSite Lurker
№16
Винтовой разветвитель
Привет Не позволяйте никому отпугнуть вас от использования и/или изготовления одного из них, Я выточил винт на 9-дюймовом токарном станке Southbend много лет назад, и у него был более мелкий шаг тогда то, что вы видите на Stickler, может быть, больше похоже на то, что есть у Acorn… Это сработало как волшебство. На протяжении многих лет мы, вероятно, расщепляли 15 шнуров в год…. Первоначально у нас был оппозитный двухцилиндровый двигатель Skidoo OMC Sno Prince, и мы обнаружили, что для того, чтобы иметь мощность, нам нужно было поддерживать высокие обороты…
Шум двигателя был более утомительным, чем работа по расщеплению… В более позднем моде должен был использоваться двигатель Austin Mini, и это было превосходно… разветвитель, то у вас всегда есть остановка… Эта планка прикреплена к той же раме, что и двигатель, и дровокол включен. .. Я бы не стал обязательно рассчитывать на землю, чтобы всегда работать, потому что если конец бревна пройдет и поднимет дровокол, то вы есть некоторые проблемы… я думаю, что это то, где они пошли не так со Стиклером в тот день, когда машины падали с домкратов и т. д… В них нет ничего опасного, если использовать их правильно…
A 8 л.с. двигатель, я думаю, не будет иметь мощности… Узлы Acorn, которые подходят к 3-точечному сцепному устройству вашего трактора, работают очень хорошо.. У моего тестя есть пара таких, и он использовал свой Kubota серии B, чтобы управлять ими…
Конечно, если вы будете работать в свободной одежде и т. д., то вы рискуете что-нибудь зацепить..
У меня где-то здесь есть VHS-видео о том, как это было круто, однажды я найду способ загрузить его на ютуб, чтобы другие могли увидеть, как один из них может разделиться, у нас было три, четыре или пять кусочки расщепляются одновременно… Загрузите деревяшку за острый конец и потяните за большой конец. .. Работал часами…. 70-летний мужчина может часами сидеть в кресле, пока у него есть дрова, продолжать кормить острие, и пусть кто-нибудь уберет дрова снизу.. и я согласен с другими, кто написал здесь, относительно некоторых людей, которые очень негативно относятся к ним и, возможно, никогда не использовали их.
Нашла несколько фотографий… 1pic — это Herb, показывающий, как этого делать нельзя, это была шутка с местными жителями, которые часто спрашивали о сплиттере и не совсем понимали, как он работает. работало….
Я и не представлял, сколько дров мы таскали в детстве, пока не посмотрел внимательно на эти картинки…. Знаешь, никогда не причиняй нам вреда…
Двухрядная цепь и шестерни, должно быть, вышли прямо из Sno Prince… Эти фотографии оппозитного близнеца, установленного для силовой установки Злой делитель, надо любить Грустно, что человека, который построил это, моего отца и Херба больше нет с нами.
Последнее редактирование:
Старый козел
Оператор ArboristSite
# 18
RodHinds сказал:
ребята, я все время слышу о негативе дровоколов типа Stickler …. есть какие-то плюсы?
Они проходят через узлы?
Нажмите, чтобы развернуть…
Они проходят через узлы, перчатки, штаны, кожу, плоть, шучу. у меня зависит от дерева. Мой отлично работает с мягкой древесиной, сосной, пихтой, елью и твердой древесиной с прямыми волокнами. Вяз — это боль, поэтому я назвал его «Сплиттер-самоубийца».
Мой был установлен на мой грузовик в то время, это был Форд 3/4 тонны с двигателем 460. Я мог сидеть и смотреть, как двигается указатель уровня топлива на светофоре. В то время это было не очень рентабельно. У меня также есть два гидравлических сплиттера, так что Stickler сейчас почти не используется. Я думал о том, чтобы получить ось и установить на нее трехточечную навеску. Добавьте приводной вал к дифференциалу и ВОМ и настройте трактор. В основном для разделения больших кругов и пней.
Если подумать, гидравлические разделители тоже не так уж безопасны. Руки и пальцы потеряны или сломаны. Несколько раз меня били по голеням, когда на меня возвращалось расколотое дерево. Как и все остальное в жизни, есть риск. Вы должны знать свои границы и придерживаться их. Точно так же, как вы не наклонялись бы над штоком гидравлического агрегата, не наклоняйтесь и над стержнем. Сядьте подальше и в одну сторону от точки. Убедитесь, что автомобиль заблокирован. Я обычно поднимаю другую сторону и привязываю шину к оси, чтобы убедиться, что она не сорвется с меня.
Ни один из дровоколов не является таким опасным, как пила, которой изначально рубили дрова. Я думаю, что мысль о том, чтобы медленно проткнуться большим винтом, заставляет многих из нас избегать Стиклера. У него есть свои ограничения, и его нужно уважать, как и любой другой полезный инструмент.
специальный
ArboristSite Guru
# 19
У меня был один, и он работал очень хорошо, за исключением волокнистой или волнистой древесины. Я избавился от своего, потому что большая часть того, что я вырезал, представляет собой волокнистую и волнистую древесину (живой дуб и орех пекан). Мне также не нравилось часами сидеть сгорбившись во время шпагата.
1проект2много
ArboristSite Guru
#20
Мне не нравится идея прикрепить их к трансмиссии автомобиля. Масса и крутящий момент достаточно велики, чтобы нанести большой ущерб операторам и посторонним. Аварийный выключатель может предотвратить побег, но есть инерция, с которой нужно справиться.
Я бы сказал, что для специализированного дровокольного станка система с электрическим приводом или с электрическим сцеплением, использующая педаль пуска/остановки, значительно повысит безопасность. Если оператор расположен неправильно, сплиттер не работает. Если привод от электродвигателя, ножной переключатель можно сделать из регулятора скорости, чтобы уменьшить крутящий момент двигателя при подаче снаряда. В системе, установленной на транспортном средстве, современная электроника с использованием акселерометров может обнаруживать чрезмерное движение транспортного средства и глушить двигатель. Эти сплиттеры имеют привычку травмировать людей, поэтому помните о безопасности.
Тушение на разгоне разветвителя коробчатого магазина
CNYCountry
Дрова, отопительное и дровяное оборудование
2
Ответы
33
просмотров
2К
Jeekinz
Новое в дровоколах Помогите пожалуйста.
пент3о
Дрова, отопительное и дровяное оборудование
Ответы
5
просмотров
666
Шон Донато
Помогите с гидравлической системой сборки процессора, пожалуйста
wnafabrication
Дрова, отопительное и дровяное оборудование
Ответы
19
просмотров
1К
Грязевая пробка
Слабый дровокол
кальмары
Форум помощников домовладельцев
2
Ответы
24
просмотров
1К
19 ноября 2019 г.
rdh2223
Делиться:
Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт
требуется быстрое мнение
Последний: HarleyT
7 минут назад
Бензопила
Расстояние между плитой и телевизором
Последнее: U&A
19 минут назад
Дрова, отопительное и дровяное оборудование
272xpg нужна помощь в разборке
Последнее: iwannachopwood
22 минуты назад
Бензопила
Бензопила для распиловки большого количества дров желательно до 300$?
Последняя версия: Brushwacker
23 минуты назад
Бензопила
Д
Добыча дров
Последнее: djg james
24 минуты назад
Дрова, отопительное и дровяное оборудование
Дж
Crepe Myrtles in SC
Последний: jolj
27 минут назад
Форум помощи домовладельцам
Привет из Польши
Последнее: 64пончо
29 минут назад
Введение
262xp вопросы по восстановлению
Последнее: за кулисами
33 минуты назад
Бензопила
Верх
Дровокол с двигателем от стиральной машины своими руками
И в XXI веке полная газификация России остается уделом далекого будущего. Не только отдаленные деревни, но и многие небольшие города вынуждены полагаться на дровяные печи, которые требуют ежегодно заготавливать много топлива, потому что зима долгая и холодная.
Если есть силы и здоровье, то можно и топором махнуть, а если сил нет или не хочется их тратить на унылую монотонную работу по раскалыванию унылых чурбаков? Вы можете включить голову, посмотреть видео или прочитать нашу статью и сделать сплиттер с двигателем из стиральной машины.
Выбор дизайна
По сравнению с ручной колкой дров работа на дровоколе доставляет удовольствие. Не нужно тратить силы на колку чурки, поднятие тяжелого тесака, потение и проклятие печного отопления. При работе с дровоколом вы отдаете ему только колодки, а вся тяжесть труда по их раскалыванию перекладывается на механизм. Прежде чем собрать самодельный дровокол своими руками, необходимо определиться, какую конструкцию вы будете реализовывать. Существует как минимум три конструкции разветвителей, принципиально отличающихся друг от друга:
дровокол с гидравлическим механизмом;
разветвитель реечной передачи;
ступенчато-винтовой разветвитель.
Рассмотрев все варианты, наши специалисты пришли к выводу, что лучше для начала сделать чертеж винтового дровокол. Его конструкция проще, компактнее, имеет меньше элементов, а значит, дешевле. Благодаря винтовому дровоколу процесс колки дров значительно ускоряется. Что такое винтовой делитель?
Этот блок состоит из нескольких основных элементов:
рамок;
двигатель от стиральной машины;
приводной механизм;
специальный конус.
Суть его работы в следующем. Мотор от стиральной машины вращает небольшой шкив. С помощью ременной передачи работа передается на большой шкив, надетый на вал. На другом конце вала находится специальный острый конус с резьбой. Вал с конусом параллельны земле и вращаются. Подушка надвигается на вращающийся конус сбоку, конус ввинчивается в подкладку сбоку, быстро ломая ее пополам. Вот такую конструкцию нам предстоит реализовать своими руками, но сначала подберем необходимые инструменты и материалы.
Важно! Если поставить клин на конец конуса, дерево упадет между рамой и конусом, заклинит и сломает его, что сделает дровокол непригодным для использования.
Подбираем все необходимое
Для сборки самодельного винтового дровокол вам понадобится сравнительно небольшой набор инструментов, минимальные навыки работы с электросваркой и мультиметром, а также материалы. Что нужно из инструментов?
Электросварка комплектом электродов 3 мм.
Дрель.
Болгарский.
Плоскогубцы.
Шлифовальный круг.
Тиски, наковальня.
Различные отвертки, напильники.
Линейка, карандаш.
С материалами все сложнее. В настоящее время в сети есть множество видеороликов, демонстрирующих работу винтового дровокольного станка. Эти ролики демонстрируют как минимум несколько вариантов сборки агрегата, но суть всех вариантов одна. Для начала нужно найти основную часть — конус. В магазине такую штуку не купишь, а сделать самому очень сложно, потому что сначала вытачивается конус, в нем нарезается резьба с коротким шагом. Далее конус раскаливают и выдерживают в таком состоянии в печи в течение получаса, затем быстро охлаждают в теплой подсоленной воде.
Могут возникнуть проблемы с изготовлением конуса, но не отчаивайтесь, есть интернет-магазины, в которых относительно недорого можно приобрести готовые закаленные конусы, специально предназначенные для самодельных дровоколов. Там же вы можете купить все необходимые детали для редуктора, такие как вал, малый и большой шкив, ремень и подшипники. Если вы сами имеете опыт изготовления редукторов и у вас есть запчасти к ним, то вы можете ограничиться себя к покупке конуса; во всех остальных случаях наши специалисты рекомендуют купить «комплект для самодельного винтового дровокол».
Кроме редуктора и конуса нам понадобится прочная и надежная станина, сварим ее из стальных уголков, листа, а так же некоторых деталей старой советской машины. Заранее подготовьте примерно 4,5 м стального уголка 40 мм, прямоугольный лист металла 900х450 мм и подвеску кардана ВАЗ 2101,02,03,04,05,06 или 07. Если в гараже нет запчастей от таких машин, то все что нужно бери на разбор за копейки. Также для удобства перемещения дровокола к станине можно приварить два колеса от медицинской каталки, детского велосипеда и т. д., их тоже нужно подготовить.
Внимание! Для наших целей можно взять часть карданного вала от любого заднеприводного советского или российского автомобиля.
Осталась еще одна деталь, без которой наш винтовой дровокол работать не будет — двигатель. Делаем дровокол с двигателем от стиральной машины, поэтому нужно разобрать любую старую стиральную машину с коллекторным двигателем, снять последний, с помощью мультиметра убедиться в его работоспособности и подготовить. Ну это в общих чертах. Помимо всего вышеперечисленного, нам понадобится различный крепеж, но о нем нельзя говорить отдельно, и так оно и понятно, переходим к самому интересному – изготовлению конусного разветвителя.
Собираем изделие
Соберем конусный дровокол своими руками, который превратит заготовку дров из пытки в удовольствие. И начнем мы с изготовления кровати. Отрезаем угол болгаркой, 2 отрезка 1400 мм, 4 отрезка 200 мм и один отрезок 450 мм. Укладываем два уголка по 1400 мм параллельно на расстоянии 450 мм каждый, соединяем концы длинных уголков буквой «П» с коротким уголком 450 мм и свариваем соединение. Затем отступаем от сварного шва 900 мм и приварить между углами элемент карданной подвески. Между подвесом и первым сварным стыком кладем наш прямоугольный стальной лист (он точно подойдет по размеру), и привариваем его.
Теперь осталось приварить 4 ножки (4 штуки по 200 мм) по краям конструкции, прикрепить к двум ножкам колеса и рама готова. Далее займемся коробкой передач. В элемент подвески вставляем вал, с одной стороны надеваем на него большой шкив.
Важно! Для того чтобы напрессовать конус и шкив на вал, последний придется очень сильно нагреть паяльной лампой.
Следующий этап очень ответственный. На вал двигателя необходимо надеть малый шкив, а двигатель закрепить под сварной подвеской так, чтобы малый шкив находился ровно под большим. Закрепите двигатель настолько надежно, насколько это возможно, так как конструкция будет сильно вибрировать во время работы. Соединяем шкивы ремнем. Свободный конец вала (предназначенный для конуса) снабжаем «ушастыми» подшипниками, последние нужно надежно прикрутить болтами к металлическому листу.
Далее своими руками подключаем два провода двигателя к машине, а к нему уже подключаем сетевой кабель и проверяем как будет работать двигатель в связке с коробкой передач, не будет ли пробуксовок, заеданий. Если все в порядке, устанавливаем конус и проверяем, как будет работать наш новый разветвитель. Работа окончена. Если двигатель по каким-то причинам не работает или возникли проблемы с его подключением, читайте статью Как подключить двигатель от стиральной машины. Там все расписано, а если все равно не понятно, смотрите пояснительное видео.
Внимание! Перед тем, как начать пользоваться новым винтовым дровоколом, посмотрите видео, как правильно это сделать, не хотелось бы, чтобы вы испортили вещь, которую с трудом сделали своими руками.
В завершение отметим, что мы только что привели вам еще один вариант отличного экономичного использования двигателя от стиральной машины. Надеемся, у вас получится воплотить эту идею в жизнь и собрать красивый винтовой дровокол. Прочитав текст данной публикации, обязательно посмотрите видео ниже. Удачи
чертежи, фото, инструкции разных видов
Многие для загородных построек работают на древесине. В 19 веке лесозаготовки велись вручную, но с созданием механических дровоколов человеческий труд заметно облегчился. Самые первые устройства были паровыми, и построить их в домашних условиях было невозможно. В настоящее время собрать дровокол можно самостоятельно. Чертежи, фото, инструкции помогут сделать это без проблем.
Такой прибор позволяет справиться даже с крупными бревнами и бревнами.
Читать статью
Как выбрать дровокол: характеристики товара
Если в хозяйстве необходим дровокол, важно решить, покупать готовое изделие или собрать своими руками. При реализации последнего варианта потребуются определенные навыки. Например, вы можете изучить каталог комплектующих к винтовым и конусным дровоколам любого производителя и самостоятельно собрать надежный и производительный агрегат.
Другие варианты оборудования работают по принципу — мотор надвигает на бревно специальные ножи, при надавливании на которые бревно ломается. Для создания качественного изделия стоит изучить информацию о том, как сделать дровокол своими руками и какой тип приспособления лучше выбрать.
Установок, работающих по этому принципу, очень много и они отличаются друг от друга отдельными обозначениями:
по способу укладки бревен. Различают вертикальный и горизонтальный механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, а вот для криволинейного бревна следует выбирать горизонтальное устройство;
максимально возможные значения штабелируемых дров. В зависимости от этого фактора оборудование делится на промышленное и бытовое;
типы привода. Для бытовых нужд достаточно использовать электроагрегат мощностью около 2,5 кВт.
Кроме того, имеет значение масса бытовых инструментов. Подобное изделие можно сконструировать самостоятельно.
Классификация дров
Чтобы разобраться в чертежах, фото и инструкциях, созданных своими руками, следует знать, какие бывают виды этих устройств.
Классификация дровоколов производится с учетом типа привода:
простой вариант на бензине или дизельном топливе, отличающийся автономностью и высокой эффективностью;
для небольших объемов рекомендуются устройства механического типа;
Стационарные варианты
включают модели, работающие от электричества.
По конструктивным особенностям и принципу колки дровокол бывает следующих видов:
Дровокол электрический с вертикальным расположением бревен;
устройство стоечного типа;
винт отличается большой мощностью;
гидравлический.
Для повседневного использования стоит выбрать гидравлический и винтовой варианты дровокола своими руками. На видео показано, как сделать такие изделия своими руками.
Характеристика конусообразных моделей скалывателя
В электрических и дизельных устройствах используется конус в виде конуса, который расщепляет ствол с помощью механического давления и движения острия скалывателя. При этом не затрачиваются большие усилия и минимальный расход топлива.
Устройство состоит из следующих частей:
двигатель мощностью 1,5 кВт, частотой вращения около 400 и напряжением не более 380;
кровать-столешница, куда укладываются дрова; Редуктор
используется для управления скоростью.
Если вы решили сделать такой разветвитель самостоятельно, то чертежи, фото, инструкции к нему будет легко найти на страницах салона, а все комплектующие можно найти по доступной цене. Подобные устройства используются для малых, и .
Особенности гидравлического дровокол
С помощью гидравлической модели можно переработать значительное количество сырья в кратчайшие сроки. Аппарат приводится в действие двигателем и гидравлическим оборудованием.
При сборке такой модели стоит учитывать некоторые особенности:
расположение бревен вертикально или горизонтально;
допустимые размеры;
размеры цилиндра и характеристики двигателя, влияющие на мощность крекинга сырья;
мощность двигателя.
Такой узел собрать сложнее, чем винтовое изделие. Это устройство имеет более высокую производительность, его можно использовать не только в бытовых целях, но и в коммерческих.
Особенности варианта стойки
В реечном устройстве скалыватель закреплен на рельсе, который перемещается с помощью зубчатой передачи. Между упорным устройством и колуном помещается бревно. Раскол бревна осуществляется нажатием на специальную ручку оборудования. После этого шестерни плотно входят в зацепление, и рейка с колуном выдвигается к бревну.
Обратное движение смещает колун в исходное положение, и рубленое бревно удаляется. Такое устройство работает от электродвигателя и не требует сложного обслуживания.
Для стеллажа важными считаются следующие параметры:
возможная длина полотна;
разновидность тесака;
сила, приложенная к заготовке.
Комментарий
Специалист по подбору инструмента «AllInstruments.ru»
Задать вопрос
«Реечный дровокол можно приобрести в заводской комплектации. Конусные или винтовые модели в сборе не предлагаются. Отдельно можно найти стальной конус, а остальные детали подобрать из подручных средств.
» Пошаговая инструкция: особенности сборки
В домашних условиях любой дровокол можно собрать самостоятельно: чертежи, фото, инструкция помогут сделать это правильно. Каждая модель требует отдельного подхода.
Как собрать реечный разветвитель своими руками: наглядные чертежи, инструкции и фото
В описании видно, что стеллажную конструкцию можно смонтировать своими руками. Для этого придерживайтесь определенных рекомендаций и последовательности работ:
Рисунок
Рабочие этапы
Выбор чертежа.
Подготовка необходимых материалов.
Сборка кровати. Важным элементом является несущий каркас, его делают из швеллера, двутавра или профильной трубы.
Монтаж элементов конструкции. Устанавливается нажимной механизм. Возможна установка дополнительных деталей: , защитный рукав.
Кливер следует выбирать четырехзубый.
Стеллаж лучше оборудовать устройством горизонтальной укладки, которое выполнено в виде желоба.
Особенности монтажа гидравлического дровокол своими руками: простая инструкция, чертежи и фото
Сборка гидравлической модели затруднена из-за механизма. Вам нужно будет найти масляный бак, специальный цилиндр, блок управления потоком жидкости и.
В первую очередь изготавливается каркас. Лучше установить его на колеса или шасси, чтобы переместить устройство в нужное место. Основная гидравлическая часть крепится к раме. Вместо ножа приспосабливается конический клин, который придвигается к бревну с помощью центрального винта.
Большей производительностью обладают разветвители с двигателями. Для их установки необходимы гидроцилиндр, маслобак, блок управления и электродвигатель. Подобное устройство работает быстрее домкратного механизма. Это требует меньше усилий.
С помощью кнопки управления передается команда на дозатор на подачу жидкости в полость цилиндра. В результате этого упрямая пятка движется в правильном направлении.
Такая конструкция не отличается высокой скоростью работы, но отличается определенным удобством.
Полезная информация! Чаще всего гидроустановка берется от трактора. Также используется бензиновый двигатель.
Как самому собрать модель винтового дровокол: чертежи
Самостоятельно собрать винтовой узел проще всего. Для этого нужно купить винтовой конус для дровокол. Также понадобится мощная крепкая станина, понижающая передача и вал.
В первую очередь на станину монтируется двигатель и коробка передач. К валу прикреплен конус, а сам механизм соединен с редуктором с двигателем. При сборке необходимо учитывать важные моменты:
сопло нельзя монтировать непосредственно на двигатель;
если нет навыков электрика, то электромеханизмами должен заниматься высококвалифицированный специалист;
ременные и цепные передачи защищены специальным кожухом;
минимальная скорость вращения скалывателя 250-300 об/мин.
Дровокол этого типа работает с вращающимся металлическим конусом, раскалывая бревна благодаря специальной резьбе. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание устройства представляет собой рабочую платформу с неподвижным колющим валом. К столу приваривается киль, исключающий попадание частиц под вращающийся механизм. Монтируются силовые опоры, а колун устанавливается в рабочее положение. Затем подключается двигатель.
Очень популярна модель дровокола с двигателем от. Могут использоваться три типа двигателей: асинхронные, коллекторные или с электронным управлением. Наиболее распространенным вариантом являются асинхронные двигатели. В старых моделях для запуска предусмотрена отдельная обмотка.
Для некоторых рубка дров — старинное русское занятие. А во многих регионах необъятной России это способ выжить и не замерзнуть зимой. А в более цивилизованных регионах на даче есть печи и камины. Покупая готовые дрова – вы экономите время, но не деньги.
Поэтому под навесом во многих дровах лежат спиленные бревна, и ждут хозяина с топором.
Чтобы облегчить это хлопотное занятие, русские «левши» стали делать дровокол своими руками. Такие устройства тоже продаются в магазинах, но 90% сельских жителей с печным отоплением пользуются самодельными приборами.
Типы дровоколов
Самодельный гидравлический дровокол
Принцип работы — толкатель, приводимый в действие гидроприводом, подает бревно к клиновой системе. Для работы необходим компрессор. Он может быть электрическим или собранным на внутреннем сгорании. Конструкция достаточно эффективна и надежна, так как механических частей немного. В обслуживании нуждается только сама гидравлика.
Дровокол гидравлический
Сделать его самостоятельно достаточно проблематично, разве что можно достать гидропривод от списанной сельхозтехники.
На видео показан пример работы самодельного разветвителя. Как видно из видео, в его конструкции нет ничего сверхсложного. Главный гидроцилиндр от шнека комбайна — ход 50 см.
Толкатель приводится в движение парой «зубчатая рейка», механизм понятен из рисунка. Привод может быть электрическим или бензиновым. Крутящий момент с вала электродвигателя с помощью редуктора многократно усиливается.
С помощью рычага зубчатая рейка прижимается к вращающемуся тяговому механизму, подающему толкатель на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не такой мощный, по сравнению с гидравлическим.
Впрочем, для домашнего использования вполне подойдет. Стоимость устройства вполне доступная. Недостатком является то, что рабочая шестерня быстро изнашивается и пар требует замены. Такое устройство можно сделать своими руками.
В этом видео ролике представлен самодельный реечный дровокол с ременным приводом. Ничего сложного, простая и эффективная конструкция, производительность которой выше, чем у гидравлического дровокола.
Винтовой (конусный) дровокол
Самодельный винтовой дровокол
Самая популярная конструкция этого устройства. Доступны к продаже в различных размерах и ценовых категориях. Принцип работы прост – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.
Физически развитому человеку приятнее рубить дрова, чем ношу. И, конечно же, полезное: это занятие гармонично нагружает все группы мышц. Но — что уж слишком, то неразумно. Если рубка дров утомительна и/или не оставляет сил на другие домашние дела, то дровокол в хозяйстве, безусловно, нужен. Однако вряд ли целесообразно выбирать прототип по техническим особенностям известных промышленных изделий, хотя бы потому, что существуют десятки разновидностей их конструкций и применение каждой требует мер безопасности, которые далеко не всегда возможны в домашних условиях. Поэтому, чтобы сделать разветвитель своими руками, нужно сначала определить, для каких целей он нужен:
Для регулярной заготовки большого количества дров для отопления большого дома в суровом климате;
То же, но дом небольшой и/или находится в месте с мягкой зимой, т. е. дров требуется немного;
Для нерегулярной заготовки дров в качестве дополнительного топлива (например, угля) или для обогрева подсобных помещений;
Для периодической заготовки дров для декоративных теплотехнических устройств (например, камина) или для обогрева загородного дома зимнего отдыха.
Бить или давить?
Раскол чураков считается опасным производственным процессом: вышедший из станка диск может расплющить человека, а отлетевшие стружки проткнут его насквозь. Полностью исключить нештатные ситуации при рубке дикого леса невозможно — в этом отношении материал далеко не полностью предсказуем. Вследствие этого необходимо иметь в виду некоторые виды технической классификации устройств для колки сырой древесины, чтобы сделать колун достаточно безопасным в быту. А именно — он ударное действие или толчок:
Механизированные ударные дробилки с промежуточным накопителем энергии высокоэффективны, экономичны, практически полностью избавляют оператора от мышечных усилий, но конструктивно сложны и наиболее опасны в эксплуатации. Справляется с любым чураком, в том числе и с комлевыми гребнями вяза и лиственницы.
То же, ручной без механического аккумулятора энергии — энергонезависимый, дешевый, конструктивно простой. Их можно использовать в толкающем режиме и таким образом расщеплять свиловатые и тупые чураки длиной до 25-30 см. Требуется меньше мускульных усилий, а безопасность работы выше, чем при ручной рубке измельчителем на плахе. Неэффективный; подходит для эпизодической и эпизодической заготовки дров.
Толкающие дровоколы с приводом от двигателя внутреннего сгорания или электродвигателя довольно дороги (см. ниже). Мышечные усилия оператора также почти полностью исключаются. Производительности достаточно для регулярного снабжения дровами дома площадью до 200-300 кв. м зимой при морозах до –40 и ниже. Безопасность максимально достижима для данного класса устройств. Недостатки – сложность конструкции и довольно большой расход энергии в виде электроэнергии или жидкого топлива.
Примечание: Чурак (лесной термин) — необработанный лес без комля или кроны, либо их часть. Использование разговорных синонимов для chump, chump и chock, безусловно, правомерно, если нет различий в контексте.
Почему бы не победить
В механических ударных дровоколах относительно слабый двигатель раскручивает маховик через гидромуфту. Таким образом, двигатель практически все время работает на оптимальных оборотах и потребляет минимум топлива/электроэнергии. Затем с маховиком в зацепление (гидравлическое или фрикционное) вводят кривошип с толкателем, подающим чурку к рубящему ножу. Сила удара колоссальна: в маховик диаметром 60-80 см можно «закачать» больше энергии, чем в 100-килограммовую авиабомбу. Чурак на самом деле не колет, а режется ножом, несмотря ни на какие дефекты дерева.
За рубежом, где дороги энергия и качественная прямослойная древесина, производятся и пользуются спросом бытовые механические ударные дровоколы, см. фото в начале. Импорта таких устройств в РФ нет, а промышленные дорабатывают свой ресурс и аналоги на замену не разрабатываются. Причина крайне опасна. Современные композитные супермаховики не лопаются, но остановить толчок от маховика и тем самым предотвратить развитие аварийной ситуации в угрожающей и опасной ситуации невозможно. Поэтому далее в статье не рассматриваются дровоколы механического воздействия с накопителем энергии.
Нет ничего проще
Простейший энергонезависимый ручной дровокол — не что иное, как топор-тесак. Если использовать его понемногу, но регулярно, с целью развития навыка и глазомера, то он даже надежнее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топора оптимальна и согласована.
Топор топор прошел долгую эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Arrow, приспособленного для ручного рубления тупых и сучковатых гребней; слева — топор для него (тесак на нем крепится клином). Топором хочешь, хочешь махать топором или нет, но сам тесак нам еще очень пригодится, см. ниже.
Но и то, что не нужно
Вот уже несколько лет по интернету гуляет находка финского фермера: колет чураки на дрова в покрышке, см. рис. на правом. Хорошо, что нарезанная чурка не разваливается, а остается застрявшей в скорлупе, непонятно. Но ясно другое. Если при обычной рубке дров мазать колуном вместо колки по колоде, то топор будет больно сдавать. Ты даже не можешь устоять на ногах и причинить себе боль. А вот если промахнуться тем же тесаком по резине, то можно получить прикладом по лбу. Так что не. Шина-лубок — штука любопытная, но совсем не полезная.
Когда нужно много дров
Для массовой заготовки дров применяют дровоколы нажимного типа с гидравлическим или механическим реечным толкателем и стационарным рабочим органом — колуном. Толкатель толкает чурку на колун, который расщепляет ее на 2, 4 или 8 сегментов, пригодных для загрузки в топку печи. В обоих случаях скорость подачи чурака к колуну определяется больше всего свойствами древесины и составляет 4-5 см/с. Чтобы на обратном ходе толкателя двигатель не «сбивал обороты» и не потреблял слишком много топлива/электричества, скорость заднего хода принимается 7-7,5 см/с. В этом случае утром можно заготовить до полутонны и более дров.
Примечание: сырой свеженарезанный чурак на дольки не колоть. В течение года они должны сохнуть с концов на отдельном участке поленницы или дровяника. Если измельчить еще сочащиеся соком чурки, то при дальнейшей сушке дерево потеряет до 15-20% теплотворной способности. И вы — соответственно. деньги на топливо.
Подробнее о безопасности
Самодельный дровокол можно изготовить аналогично заводскому с горизонтальной или вертикальной подачей чурака, см. рис.:
Дровоколы вертикального типа более компактны и позволяют использовать более прочную П-образную станину. Однако вероятность выброса из вертикального дровокола чурака, косого, бычьего, фигурного, кривого и/или с непараллельными спилами или его фрагментов значительно больше, чем из горизонтального; боковые лапы тут, как говорится, для душевного спокойствия. Кроме того, оператор горизонтального дровокольного станка обычно находится вне зоны разлета частей чурака в аварийной ситуации; он может быть поражен только отскоком. На вертикальном разветвителе зона разброса обломков практически круглая и люди вокруг него непосредственно воздействуют на них с полной силой. Поэтому делать дровокол горизонтальный и вертикальный своими руками из случайных подручных материалов лучше только тогда, когда подходящего места очень мало. Типичный случай – стационарный электрический дровокол. Его нельзя оставлять на открытом воздухе по требованиям безопасности, а вертикальный можно поставить в дровяном сарае.
Гидравлический
Гидравлический дровокол в этом сегменте самый экономичный и производительный. Это определяется внешней характеристикой гидропривода, см. ниже, и тем, что двигатель привода гидронасоса работает в устойчивом режиме. Схема устройства, внешний вид и схема гидропривода с одним насосом показаны на рисунке: приводной двигатель вращает гидронасос, он нагнетает масло из бака в систему, а распределитель подает его в полость гидроцилиндров переднего и заднего хода.
Существенным недостатком является то, что владельцу-оператору необходимо иметь навыки работы с гидросистемами и их обслуживания. Менее существенной является необходимость периодической замены масла, что стоит денег. Еще одним недостатком (в данном случае небольшим) является то, что мощность двигателя берется как при прямом, так и при обратном ходе, поэтому при наличии комплектующих (см. мощность, для обратного хода, см. ролик:
Видео: самодельный гидравлический дровокол
Примечание: своими руками вполне можно сделать гидравлический дровокол вертикального типа, смотрите видео ниже:
Видео: гидравлический дровокол вертикального типа
Безопасность гидродробилки средняя: возвратной пружины нет, а время перехода на обратный ход довольно велико — около 0,5 с у лучших фирменных конструкций. За этот период «вредный» чурак может успеть лопнуть и разлететься, даже если оператор опытный и его реакция мгновенная.
Делать или покупать?
Первым делом нужно определиться, понравился ли уже гидромолот — а не лучше ли купить готовый с гарантией? Хороший дизельный агрегат для двойной колки прямослойных чураков диаметром до 20 см можно найти до 20 тысяч рублей. Устройство для колки чурки до 30 см с раздельными узлами и порогами на 4 сегмента (что оптимально для топки) с регулируемой высотой колуна и отвалом бревен (см. рис. справа) обойдется до 25-27 тыс. руб. . За высокопроизводительный дровокол для колки на 8 сегментов сучковатых и искривленных гребней диаметром до 60 см придется выложить более 100-120 тысяч рублей.
При этом комплект узлов для самодельного гидромолота будет стоить не менее 60 тысяч рублей. Даже если у вас в коровнике валяются части старой гидросистемы, это не вариант. Во-первых, изношенные гидравлические компоненты не подлежат ремонту. Во-вторых, гидроцилиндры спецтехники рассчитаны на большую скорость подачи, чем оптимальная для колки дров. Соответственно насос придется поставить сверхпроизводительный, а мотор для его привода заведомо мощнее. В итоге либо расход топлива будет существенно больше, либо упор слабее, чем у заводского прототипа.
Если вы все еще делаете
Предположим, у вас есть или вы можете купить гидравлические компоненты от мини-экскаватора или другой мини-спецтехники по дешевой цене в своем хламе (эти в самый раз). В данном случае гидроцилиндр подбирается (или определяется производительность дровокол) по усилию колки:
Чурак 20 см пополам — 2 тс прямой слой; 2,7 tf немного тусклый / вьющийся.
Чурак 25 см — 2,3/2,7 тс соответственно.
То же, на 4 сегмента — 3/4 тс.
Чурак 30 см на 4 сегмента — 3,5/4,5 тс.
То есть на 8 сегментов — 4/5,5 тс.
Чурак 40 см на 8 сегментов — 5,5 тс/7 тс.
Затем по скорости подачи 4 см/с и объему гидроцилиндра определяют производительность гидронасоса и по спецификации на гидроцилиндр выбирают подходящее давление. После этого выберите дистрибьютора. Затем устанавливают КПД гидросистемы на 75% и подбирают приводной двигатель необходимой мощности с запасом 5-10%. Дополнительно по внешним характеристикам приводного двигателя просматривают его наиболее экономичные обороты и проверяют, соответствуют ли они оборотам насоса. Шланги, вентили и др. фитинги подбираются по рабочему давлению с запасом (для самодеятельного строительства) не менее 50%.
Тесак
Наиболее важной частью самодельного дровокол является его колун. Любители делают его из старых грузовых рессор. Качество материала не улучшается, но рессорные листы немного искривляются, что снижает производительность и увеличивает риск повреждения продукта. Оптимальный вариант — верхние 1,5-2,5 см головки старых реек. Зэки для своих ножей очень ценят бандажи железнодорожных колес и автомобильных буферов (они тоже прошли долгую холодную закалку), но для колуна-колосника они годятся меньше.
Взаимное расположение ножей колуна также очень важно. Выступающий вперед горизонтальный нож (слева на рисунке) сразу делает дровокол травмоопасным и, скорее всего, в нем застряла тонкая прямослойная сосновая чура. Встречать подушку должен вертикальный нож, заточенный на прямом (симметричном) клине, поз. 1 в центре. Горизонтальный нож отведен на 15-20 мм кзади и заточен на верхнем косом клине, поз. 2. Очень полезно оснастить вертикальный нож секатором снизу (поз. 3 слева) высотой ок. Динамики 30 мм прибл. 20 мм вперед. Такой тесак будет лучше раскалывать неуклюжие чурака, если их положить на ложемент максимально ровной стороной вниз. Углы заточки следующие:
Нож вертикальный для мягкой и/или прямослойной древесины (кроме березы) — 18 градусов (3 толщины ножа).
То же для твердой древесины ценных пород и березы — 15 градусов (толщина ножа 3,7).
Горизонтальные ножи — 15 градусов.
Секатор 22-25 градусов (толщина ножа 2,5-2,7).
Рейка и шестерня
Реечный дровокол дешевле гидравлического: фирменный дровокол можно купить за 8-17 тыс. руб. Его устройство показано на рис. — толкатель на зубчатой рейке питается малой шестерней-трибом (или трибом). Передаточное число от двигателя к валу триба рассчитывается с использованием скорости подачи 4 см/с.
Дровокол с реечным приводом своими руками сделать тоже проще — вполне подойдут детали реечного домкрата (можно старые). В эксплуатации дровокол также проще: обслуживание гидравлической системы полностью исключено. Безопасность его наибольшая: достаточно отпустить рычаг прижимного ролика (или рефлекторно отбросить его с испуга), как возвратная пружина поднимет рейку над коленом и отбросит назад.
Основным недостатком реечного разветвителя является плохая в данном случае внешняя характеристика (поз. П на рисунке ниже): при приближении скорости подачи к нулю упор резко увеличивается, а затем также резко падает до нуля. То есть, если в чураке будет дефект, в котором застрянет тесак, привод сильно порвется (что может привести к его поломке), и тогда усилие племени уйдет на то, чтобы отодвинуть от себя рейку, и не выдвигая его вперед. Выглядит это так: рычаг подачи (если его не отпускать) больно бьется в руке, механизм трещит, дрожит, может сломаться. Начальный участок внешней характеристики гидропривода мягкий: наибольший упор создается при нулевой скорости подачи. Если очень упрямый чурк попадется гидрокопателю, то он его тоже упрямо толкнет и подтолкнет к колуну; может раскол.
Первым следствием жесткости начальной ветви внешней характеристики реечного разветвителя является необходимость большой мощности двигателя. Сдвинуть значения раскалывающего усилия для гидропривода в приведенном выше списке на одну позицию, а для 20-см чурук накинуть 40 см и 2/2,7 тс — получить исходные данные для расчета реечного привода; однако его эффективность можно принять равной 0,85. Второй — внутренний дефект в чурбаке, который может тормозить колун, также может попасть в расщелину. В результате реечный привод больше подходит для маломощных ручных механических дровоколов (см. ниже) с адаптивной внешней характеристикой «мотора» — наших мышц.
Примечание: плохие внешние характеристики реечного привода могут быть частично улучшены за счет цепной передачи от двигателя к приводному валу, см. ниже.
Когда нужно меньше дров
Для колки чураков на дрова в более мягком климате или для обогрева небольшого строения больше всего подойдет винтовой дровокол. Его производительность низкая; его использование требует определенной сноровки и достаточно сильных рук. Но, вопреки распространенному мнению, винтовой дровокол малочувствителен к дефектам чурака, потому что его рабочий орган колет дерево, вкручиваясь в него и распиливая. В результате этого винтовой дровокол экономичен: при двигателе мощностью 2,5-3 кВт он может нарезать чураков до 40 см в диаметре и 60 см в высоту; с мотором от стиральной машины — более-менее прямолинейный диаметром до 20-25 см.
Примечание: Многие делают шнековый дровокол с моторчиками из шайб, тем более что скорость вращения подходящая, см. ниже. Но в этом случае не нужно устанавливать колун прямо на вал двигателя — от боковых сил не рассчитанный на них корпус двигателя скоро поведет, а если он силуминовый, то треснет. Скалыватель необходимо посадить на приводной вал в подшипниках и соединить с валом двигателя с помощью демпфирующей шестерни или муфты, напр. из куска дюритового шланга.
Устройство винтового дрова показано слева на рис. Рабочий орган — конический винт с фасонной упорной левой резьбой; скорость вращения 150-1500 об/мин (оптимально 250-400). Почему ветка оставлена? В основном потому, что большинство людей правши и имеют более сильную правую руку; если вы левша, то работать правым винтовым скалывателем будет намного удобнее и безопаснее.
Чурак подается вертикально к винтовому скалывателю, в противном случае ситуация показана справа внизу на рис. Чурак обязательно прилипает руками (справа вверху), поэтому винтовой дровокол является потенциально опасным устройством. Правая рука, более сильная и ловкая (у левши левая) удерживает остаток чурака от затягивания колуном под себя (в этом плане важен упор клина, см. ниже), что неизбежно вызывает необратимое повреждение механизма и почти всегда травмы оператора. Поэтому бревна нужно отколоть от той части блока, которая находится под левой рукой (у левши правой), и следить, чтобы под правой (левой) не осталось слишком много. Если колун наткнется в массе дерева на вязкое место (сучок, жижу), он может как бы намотать на себя чуру и нагнуться; предотвращает подобную ситуацию клиновой упор под скалыватель.
Конструктивные особенности
Безопасность, производительность и удобство эксплуатации дровокола с таким же двигателем сильно зависят от рациональной конструкции и правильного его исполнения таких конструктивных элементов, как клиновой упор, приводной механизм, приводной вал и его подшипники. На эффективность шнекового делителя в большей степени влияет конфигурация скалывателя.
Акцент
Клиновой упор является ответственным элементом всей конструкции. Его отсутствие или неправильное исполнение не только делает дровокол опасным, но и снижает его производительность, надежность и возможности: чакер с неправильной фокусировкой берет более мелкие, медленные, а сам быстрее изнашивается и чаще ломается.
Оставлять скалыватель высоко подвешенным без нижнего упора, да еще с приводным валом, который держится только в подшипниках (слева на рисунке) — грубая ошибка. Возможностей подтянуть под себя деревяшку и вырваться из слабых опор вместе с согнутым древком у колуна более чем достаточно, а расколоть чурак, вгрызаясь в него высоко над нижним спилом, затруднительно. А вот простая стальная пластина вместо упора (по центру) ничем не лучше: при боковых усилиях, возникающих при раскалывании, все равно, сталь 4 мм или картон.
Правильный клиновой упор винтового дровокольного станка массивный цельнометаллический, надежно закрепленный на прочной раме справа. Длина упора такова, что носик разветвителя свободен на 1/3-1/2 длины резьбовой части. Ширина упора по всей его длине равна диаметру скалывателя в данном сечении минус 3-4 высоты резьбы, см. ниже. Зазор между упором и хвостовиком скалывателя не более 1,2-2 мм; лучше, если получится сделать зазор 0,5-0,7 мм; пусть колун сначала немного потрется об упор, ничего страшного, зато прослужит долго и надежно. Высота остановки ок. 2/3 диаметра хвостовика колуна; для 75 мм в пределах 50-60 мм.
Суть такого упора в том, что захват и вытягивание чурака в начале рабочего хода легко парируется руками. Когда тесак достаточно ввинчен в дерево, рукой за захваченный чурк уже не удержишься. Но в этом случае затянутая часть днища будет ударяться о боковину упора; возможно, откололся и улетел. Хват со стороны чурака под правой рукой ослабнет и не повернет колун вверх, а хват с левой стороны будет прижимать его до упора. Если привод и обойма приводного вала выполнены правильно, то механизм остановится и ситуация не перерастет в угрожающую.
Блок привода
Внешняя характеристика шнекового дровокола имеет неприятную особенность, аналогичную характеристике реечного дровокол-нулевая нарезка при нулевом вращении. Только тут не рейка отбивается от племени, а тесак подтягивает чурку под себя. В то же время, если колун натыкается на липкое препятствие в дереве, ему в большинстве случаев достаточно сначала прорваться, затем он пойдет пилить сучок или жижу, хотя и медленнее. В этом случае может помочь инерция привода: на мгновение разветвитель как бы превращается в механический удар.
Инерция вращения обеспечивается ременной передачей с довольно массивным ведомым шкивом, слева на рисунке, но без дополнительных предохранительных элементов (см. ниже), такое решение сомнительно: если «пробка» не нарушена, а шкив маховика тяжелый, то может сломаться весь механизм и возникнет опасная ситуация. Цепной привод в этом отношении намного лучше, справа на рис. Сама цепь тяжелая, и из-за люфта в соединениях ее звеньев один достаточно сильный продолжительный рывок разбивается на ряд резких частых, и колун легче преодолевает «пробку». Сравните: как лучше всего забить гвоздь в стену, не сгибаясь, — подметать гвоздь лишний раз или частыми мелкими ударами?
Опора приводного вала
Инерция цепи еще мала, и если приходится рубить неповоротливые чурки, то дровокол целесообразно снабдить механическим накопителем энергии в виде массивного ведомого ременного приводного шкива. В этом случае безопасность устройства обеспечивается введением преднамеренно слабого звена в опорную конструкцию вала.
Пример такого решения приведен на рис. справа. Слабым звеном здесь является пара шплинт — шплинт (поз. 1 и 2). Дополнительно осуществляется фрикцион шкива 5 через толстую шайбу 3. Ведущий вал 10 имеет простую конфигурацию, а обычные шариковые подшипники 4 (а лучше самоустанавливающиеся) фиксируются чашечными проставками 6 и 8 между цапфами подшипника и задний штифт и шкив. Крышки 7 запрессовываются в корпус 8, а вся опора в сборе крепится к станине любым удобным способом.
Шплинт вставлен не полностью; достаточно 1-2 шплинтов (подбирается опытным путем). Гайка нормальная правая. Если рывок маховика не помог скалыванию преодолеть затор, шплинт срезается, гайка отвинчивается и скалыватель останавливается. Оператор выражается как может, но ничего страшного не произошло, и поломка легко устраняется.
Морковный винт
Так называют рабочий орган винтового дровокол за внешнее сходство с корнеплодом. Морковка-дровокол тоже пилит дрова, поэтому колка дров шурупом дает много опилок, см. рис. Если сарай или дом топить печкой на опилках (бубафон и т.п.) это может быть полезно. Но реально за сезон до 10-12% топлива в пыли нежелательно.. В помощь делу в В этом случае можно изменить профиль резьбы винтового скалывателя.
Чертежи 2-х вариантов морковотесателя для винтового дровокольного станка даны на след. рис; посадочные размеры те же, под хвостовик приводного вала на чертеже выше.
Слева обычная конструкция с пилообразной профильной резьбой: опилки и мелкая стружка дают довольно много, для преодоления пороков древесины не имеет значения, часто застревает в плотной мелкослойной древесине. Справа винтовой колун со специально профилированной резьбой, немного распиливающий дерево, но хорошо преодолевающий его дефекты. Кроме того, специальное профилирование резьбы позволило увеличить угол при вершине конуса с 19от 0,85 до 26 градусов. Рабочий орган стал короче; поэтому один и тот же чурук расколется быстрее. Кроме того, специальная нить слабее цепляется за дерево и работать с таким тесаком безопаснее. Для нарезания специальной резьбы вам понадобится фасонная фреза, но и тот, и другой винтовой скалыватель можно сделать своими руками на настольном токарном станке, смотрите видео:
Видео: изготовление «морковки» для дровокола в гараже
Когда нужно немного дров
В южных регионах и/или для отопления подсобных помещений требуется мало дров. Можно было бы и нормальному мужику наколоть их руками без особых усилий, а потом пусть барыня только попробует стопарь на обед не давать. Но — проблема: правильный замах. Без него махать колуном утомительно и опасно, а отрабатывать качели для колки дров ничуть не проще, чем пользоваться ножами; см., например, бойца, рубящего дрова в «Семи самураях» Куросавы.
Опять же, ручной механический дровокол, вопреки расхожему мнению, не экономит мало или совсем не мышечных усилий при рубке дров, но позволяет безопасно производить его, не владея маховиком дровосека. Дополнительным его преимуществом является то, что он может работать как в гравитационно-инерционном, так и в толчковом режиме. Последний позволяет медленно-медленно, но справляться с самыми упорными чурками практически любого диаметра. Главное, чтобы их спилы были параллельны и примерно перпендикулярны продольной оси блока, иначе работать будет гораздо опаснее.
Устройство ручного механического дровокола показано на рис. Плечо рычага берется от 1,5 м; больше лучше. Груз — в зависимости от его силы, 10-50 кг. Если колун закреплен неподвижно, то этот дровокол работает только как инерционный: рычаг поднимается за рукоятку и с усилием опускается на чурку. Если колун можно перемещать по рычагу, то и рассекатель можно нажимать; плечо рычага удлиняется трубой, надетой на рукоятку.
В конструкции ручного дровокола имеется ряд существенных нюансов (показаны стрелками справа на рисунке). Первый — тесак. Простой клин из накладки рельса неэффективен и вгрызается в дерево. Такой дровокол намного лучше работает с колуном Стрела (см. выше), тем более, что его можно недорого купить в готовом виде. Второй — весна; это самый травмоопасный элемент в этой конструкции. Усилие пружины нужно для того, чтобы свободный рычаг с находящимся в крайнем дальнем положении колуном удерживался примерно горизонтально. Нужно закрепить пружину на пятках, чтобы она не отрывалась от них при полном взмахе рычага; качающуюся направляющую лучше пропустить в пружину.
И последнее — если рычажный разветвитель не закреплен жестко к опорной площадке, то его передние ножки необходимо сделать не менее длины максимального плеча рычага + двойной диаметр самого большого чурака. Как сделать рычажный дровокол с развитой кинематикой самостоятельно, смотрите далее. видео:
Видео: весенний колун для дров
Примечание: не изготавливайте механический колун с колуном, скользящим по опоре, см. рис. выше справа. По обуху тесака надо кувалдой чистить, а все равно он все время подклинивает.
Когда помогают дрова
Комлевые части леса и, особенно, пни от выкорчевывания, как известно, дают, горя, много тепла. Купить их можно на дрова недорого, а в России кое-где просто на вынос: на целлюлозу, фибру на МДФ и техническую древесину на ОСП, ДСП и ДВП они малопригодны. Но расколоть такой неуклюжий чурбак на дрова для дров не так-то просто. Однако для приготовления в домашних условиях небольшого количества древесного топлива дополнительно к основному топливу эта задача, над которой до сих пор бьются специалисты по деревообработке, вполне решаема.
Как? Необходимо сделать конусообразный рассекатель: он не раскалывает чурку силой, а заставляет ее раскалываться так, как ему удобнее. Если заготовка не более 60 см в диаметре, то полученные поленья будут помещены в топку печи. Их поперечные размеры не оптимальны для максимально экономичного сжигания, но и угарного топлива.
Устройство конусного делителя показано на рис. справа. Диаметр основания конуса 80-150 мм в зависимости от наибольшего размера имеющихся чураков. Угол при вершине составляет 15 градусов для мелкого слоя и 18 градусов для прямослойного дерева. Отметьте 1/3 высоты конуса от основания, он заменяется раствором под углом 22 и 25-30 градусов соответственно. Домкрат лучше применить реечный. Дело в том, что домкрат – аварийный прибор, не рассчитанный на частое регулярное использование. Реечный домкрат упрощать дальше некуда, а вот гидравлический домкрат в дровоколе довольно скоро потечет. Для сравнения: штамповочный гидравлический пресс, развивающий такое же усилие, весит эта прочная конструкция больше тонны.
Еще нюанс: регулировочную тягу конусного делителя лучше сделать рабочей. Для этого его изготавливают из стального прутка Ст45 или более прочного диаметром 24 мм. Нарезается трапециевидная резьба (можно использовать детали от негодного газового или водопроводного магистрального клапана). Рулевое колесо заменено рычажным хомутом. Тогда вместе с помощником можно будет расколоть самого толстого, самого гнусного из самых гнусных чурков. Каркас — швеллеры от 150 мм и трубы от 60х4.
Когда дрова нужны иногда
То есть для топки декоративного камина или для временного обогрева подручными отходами топлива; например в стране. За границей на топливо для каминов продаются чураки из малоценных хвойных пород: тополя, осины, ивы и т. д. А к ним — дровоколы вот такие на поз. 1 фото ниже. Суть маркетингового продвижения — гребни на ноже сразу дают занозу на растопку. А вообще идея странная: чурку, которую можно расколоть легким ударом топора, вставляют в обойму и несколько раз сильно бьют кувалдой. Правда, рубить дрова, наоборот, безопаснее. Может там это актуально. В Америке есть поговорка (в переводе на русский): «Если средний американец, торопясь на работу, не поскользнется и не свернет в душе шею, то он перережет себе горло, пока бреется».
Сабельный дровокол (поз. 2) гораздо удобнее и не опаснее. Он действует по известной поговорке: у бездельника спросили — зачем он дрова рубил сидя? «А я пробовал лежать — неудобно». Поршневой дровокол можно прикрепить к стене и полу. Плечо режущего рычага от 0,8 м для мягкой прямослойной древесины; для березы и сосны от 1,2 м.
Колонка дубовая саблевидная и т.п. или древесина плодовых деревьев уже сложно и не всегда получается. Поэтому на даче, посещаемой в холодное время года, ножной рычажный дровокол (поз. 3) не помешает: он справляется с чураками любого дерева диаметром до 25-30 см; Правда, производительность низкая. В этом разветвителе скользящий упор тянет за серьгу (показана стрелкой) при нажатии на педаль. Качающийся ложемент поднимают до тех пор, пока в нем не поместится чурк, затем отпускают и нажимают на педаль до тех пор, пока деревяшка не расколется.
На следующий день после рубки дров, даже если здоровье позволяет нагружать себя такими физическими нагрузками, чувствуешь себя, мягко говоря, не очень. Каждый, кто хоть раз рубил дрова, помнит это чувство — руки не поднимаются, спина раскалывается. Что уж говорить, когда надо заготовить на зиму! Перед началом сезона необходимо наколоть не менее 5-6 кубометров бревен. Не у всех есть помощники, готовые помочь и сделать тяжелую работу за вас. Для таких случаев давно придуман отдельный инструмент для колки дров с ножной педалью. Он значительно снижает нагрузку на спину и руки, повышая при этом производительность труда. Можно ли сделать такой инструмент своими руками, что нужно знать о конструкции колуна и нюансах его использования, мы расскажем в этом обзоре о сайте.
В основе любого типа дровокола: механического, электрического, бензинового — лежит один и тот же принцип. Все они состоят из тесака с острым лезвием, заточенным под углом около 30˚, и механизма, который приводит его в движение. Причем способы создания этой силы могут быть разными: тяга поршня, а может и физическое усилие, создаваемое человеком. Кстати, механические дровоколы с ручным приводом тоже существуют.
Такой колун относится к простейшим из устройств, предназначенных для механической колки дров. Рассмотрим все вариации устройств более подробно.
Внимание! Вес «головы» традиционного ручного тесака обычно начинается с трех кг.
Механические устройства для колки дров: от простых насадок до рычажных моделей
Чаще всего в домашних мастерских используют два типа механических дровоколов: пружинные и шестеренчатые. Рассмотрим конструкции их основных, чтобы решить, какое устройство будет проще изготовить в домашних условиях.
Совет! Для некоторых видов работ можно обойтись обычной дробилкой веток. Дробилки обычно состоят из защитного кожуха, разграничительной полосы, сита, корпуса и чаще всего снабжены электроприводом.
Итак, рассмотрим типы механических дровокола:
Подпружиненный. Принцип работы основан на возвратной энергии сжатой пружины. Обычно имеется педаль или рычаг. Работа с таким механизмом требует физических усилий человека.
Вариант скалывателя на фото состоит из металлического каркаса. Конструкция должна быть снабжена опорами. Стрелка выполняет роль рычага, система крепится на шарнире. Он, как видно на фото, держится на пружине, которая зажата между двумя чашками. С другой стороны рычага находится тесак и рукоятка.
Важно! Конструкция рамы должна исключать возможное опрокидывание скалывателя.
Данная конструкция имеет ряд преимуществ:
не требует подключения к электричеству;
простота конструкции;
доступные материалы;
позволяет колоть бревна разных размеров.
Среди минусов обязательный контроль состояния крепления скалывателя, точный расчет длины рычажного механизма. В противном случае вы можете получить травму.
Вернемся к обсуждению типов механических дровоколов. Итак, остается второй тип.
Коробка передач. В этом случае колун приводится в движение шестерней и шестерней. Иногда этот тип дровокола называют реечным, так как частью его механизма является длинная рейка, оснащенная шестерней или червячной передачей.
Внимание! Дровокол может быть с двумя разными типами лезвий: плоский. Распиливает бревно на 2 части и крестообразно. В этом случае бревно разбивается на 4 части.
Механическая рубка дров компактна. Обычно домашние мастера отдают предпочтение приборам с ножным приводом. Они безопаснее.
Электрический дровокол
Электродробилки являются более совершенными единицами. Они могут быть как вертикальными, так и горизонтальными. Чаще всего работают с конусной насадкой, которая просто вкручивается в бревно. Такие агрегаты имеет смысл использовать при больших объемах заготовки древесины.
Наиболее безопасными являются вертикальные дровоколы. Однако, несмотря на все удобства, есть один нюанс, машины работают от напряжения 320 вольт. Кроме того, любой юнит требует определенного навыка. Важно обеспечить свободный ход всех механизмов, проводить регулярное техническое обслуживание во избежание заклинивания и повреждения устройства.
Бензиновые агрегаты для колки дров: особенности использования
Еще более профессиональными считаются устройства, работающие на бензине. Такое оборудование есть на лесозаготовительных предприятиях. От оператора требуется только контролировать ход работ. Такие устройства не подходят для установки в . Они достаточно габаритны и шумны.
Чем привлекательны ножные дровоколы
Механизмы для колки дров с ножным приводом идеально подходят для домашних, сезонных лесозаготовок. Ими легко расколоть колодки среднего диаметра и освободить спину от перегрузок.
Если говорить о механических моделях дровоколов, то их практически невозможно повредить. Такой инструмент интуитивно прост в использовании и подойдет даже пожилым людям, ведь с ним справится даже подросток.
Важно! Чем меньше диаметр колуна, тем легче будет работать с механизмом. Однако помните, что бревна следует подбирать исключительно по рабочему диаметру агрегата.
Устройство легко складывается, не занимает много места, подходит для использования на или. При необходимости его можно просто поставить в сарай.
Внимание! В среднем вес механического ножного колуна составляет от 8 до 10 кг. Изготавливается в основном из прочной стали.
Обзор наиболее популярных моделей для колки дров
Купить инструмент для колки дров можно в специализированных магазинах спецтехники или хозяйственных товаров. Обычно их не привозят в больших количествах, поэтому лучше заранее поговорить с представителем магазина, чтобы уточнить наличие устройства.
Чаще всего российские потребители хвалят специнструмент марки Логмастер.
Дровокол механический Логмастер
Дровоколы этой серии отличаются высоким качеством сборки и потрясающими характеристиками.
Кратко о характеристиках:
вес — 9,5 кг;
тип привода — ножной;
рабочее усилие — 1200 кг;
Цена
— от 4 000 руб.
Механический дровокол Logmaster
Механический дровокол ZIGZAG для дворовых работ
Механический дровокол ZIGZAG – один из самых легких дровоколов. Обеспечивает простое и быстрое разбиение логов без. Нажатие педали на стальной клин создает давление в 1200 кг. Размеры обрабатываемого бревна: диаметр до 25 мм, длина 45 мм. Стоимость данной модели 4900 руб.
Дворовые работы ZIGZAG Механический дровокол
Hecht 6 Колун с ножным приводом популярного производителя коммунального оборудования и специнструмента Hecht
Удобный инструмент для тех случаев, когда нужно срочно заготовить дрова. Все элементы изготовлены из закаленной стали.
По отзывам потребителей устройство практически безотказно и справляется даже с сырыми дровами. Однако помните, это может привести к гниению древесины, к тому же такие полотна сильно теряют объем по мере высыхания.
6-футовый дровокол Hecht
Как сделать самодельный гидравлический дровокол: чертеж и пошаговое руководство
Простые схемы изготовления дровокола своими руками можно найти в интернете. Проще всего создать пружинный механизм. Вот некоторые схемы (как всего агрегата, так и скалывателя), которые могут встречаться в работе.
Однако многие умельцы ставят перед собой еще более сложную задачу — создать гидравлический дровокол. Мы поможем с этим. Предлагаем вам обзорную фото-инструкцию по изготовлению такого агрегата.
Совет! Скорость подачи на лезвие гидродробилки до 5 см/с.
После того, как вы определились с чертежом, изучили фото гидравлического дровокол своими руками, вам пригодится небольшая обзорная фото инструкция:
Иллюстрация
Описание действия
Первый этап — изготовление кровати. В нашем случае задняя подвеска была взята от автомобиля Volkswagen Golf. Устройство оказалось мобильным.
Поверх основания в качестве направляющих приварены 2 П-образных швеллера. В некоторых случаях для укрепления каркаса можно использовать и металлические уголки.
К подвеске сзади приварена площадка, на которой расположен двигатель и другие рабочие органы. Бесперебойную работу машины обеспечит масляный насос.
Нож имеет очень интересный дизайн. Он умеет распиливать бревна на 4 плоские части. Насадка может быть съемной.
Устройство имеет универсальное устройство и позволяет быстро справиться с большим количеством дров. Кроме того, его можно переводить с места на место.
А если вы хотите узнать подробнее о гидравлическом дровосеке, посмотрите это видео.
Дровокол помогает в хозяйстве при заготовке дров. Достаточное количество времени тратится на рубку дров и постановку на сушку. Существует несколько видов механических дровокола, позволяющих не прилагать больших физических усилий во время работы.
Механический дровокол
Небольшой объем работы можно выполнить с помощью простого устройства. Дровокол отличается простой конструкцией и возможностью изготовления из любого подручного материала. Производительность этого устройства невелика, но позволяет безопасно выполнять работу по заготовке дров своими руками. Есть несколько сложных дровоколов, которые можно сделать в домашних условиях.
Самый простой и легкий вариант сборки дровокола своими руками по конструкции похож на колодезный кран. Стойки соединяются шарнирным способом; вместо контейнера установлены ручки с фрезой. При таком механизме работа происходит за счет физической силы. Сборку можно произвести из любых подручных средств, понадобятся уголки и несколько труб, в качестве резака можно использовать сломанный топор.
Самодельный механический колун имеет ряд недостатков. Для более упрощенного процесса следует использовать удлиненный рычаг, что влияет на габариты механизма. Самый распространенный вариант – установка рычажной системы с более тяжелым колуном. За счет увеличенной массы конструкцию проще всего залить бетоном в землю. Это устройство компактнее, эффективнее своего конкурента.
Классификация дров
Заготовка дров в хозяйстве дело частое, требует больших усилий. Прежде чем сделать самодельный прибор для колки дров своими руками, необходимо определиться с объемами и назначением приспособления. Предлагаемое оборудование разделено на основные категории:
Механическое устройство — наличие двигателя, в качестве привода шнека или гидравлики, электрических и пружинных летучих дров.
Особенности конструкции — реечная, вертикальная, конусная, горизонтальная и так далее, существует множество конструкций для колки дров.
Принцип действия может быть гидравлическим или пневматическим, в виде шнека.
Самый дешевый вариант конструкции – механический колун, состоящий из подставки и опорного стола. Для более сложных конструкций, таких как конический дровокол, потребуется оборудование для соединения двигателя и самого поворотного элемента. Эта машина значительно повысит производительность по сравнению с механическим устройством.
Используя соответствующие чертежи, можно изготовить более сложную стеллажную конструкцию своими руками. Принцип работы основан на преобразовании энергии вращения в поступательное движение, исходя из этого понадобятся дополнительные материалы для изготовления.
Дровокол вертикальный инерционный
Дровокол ручной вертикальный, механизм которого состоит из металлической трубы, шарнирно соединенной с опорой, способствует быстрому расколу дров. На конце трубы установлен режущий элемент для раскалывания, усиливающий силу нагрузки.
Самодельный дровокол этого типа работает за счет резкого опускания вниз трубы, которая под действием груза колет дрова. Преимуществом машины является наличие композитных материалов, которые можно найти в своем или соседнем гараже.
Недостатком является повышенный вес режущего устройства, долго человек не сможет заниматься из-за усталости.
Электрический дровокол
Ручные инструменты и механические устройства помогут вам справиться с повседневными задачами. Однако, если требуется массовое производство дров, изготовить большое количество с помощью механического дровокола будет непросто, ввиду физической усталости человека. Для более легкого и быстрого процесса в конструкции дровокола можно использовать электродвигатели. Электрический дровокол своими руками сделать сложнее, но если правильно подогнать детали по чертежам, можно добиться конструкции, не отличающейся от продаваемых на рынке.
Шнек конический
Самая простая в изготовлении, надежная конструкция — самодельный шнековый дровокол. Используются две разновидности; они отличаются только наличием резьбы на вращающемся элементе. Дробление слитков происходит за счет врезания в его середину, у более крупных сначала обламываются края, затем середина.
Перед сборкой конструкции необходимо зацепить комплектующие. Делящая часть должна быть повернута в соответствии с чертежом конического расщепителя. Если вы используете инструмент без резьбы, вам придется приложить достаточное усилие при раскалывании дров. Резьбовой наконечник вгрызается в древесину, тем самым облегчая процесс. Изготовление наконечника осуществляется на токарном станке с определенными параметрами. Обычно такую работу заказывают в токарной мастерской, но при наличии опыта и оборудования возможно изготовление приспособления для конусного дровоколa своими руками.
Электродвигатель для работы необходимо подобрать по параметрам мощности, количеству оборотов. Прямое подключение возможно при следующих параметрах двигателя:
Скорость вращения вала 300-500 об/мин, меньший показатель будет маловат для работы, способствует затягиванию процесса, а большее число оборотов опасно, так как он может вырвать заготовку из рук.
Мощность двигателя не менее 2 кВт, для бесперебойной работы двигателя с лиственными породами.
Бывают случаи, когда невозможно найти двигатель с идентичными параметрами. Затем необходимо установить редуктор или ременную передачу. Установка дополнительного оборудования позволяет использовать двигатель с необходимыми параметрами. Трансмиссия также может быть цепного типа, она более надежна, но при работе издает повышенный шум.
Гидравлический разделитель
Гидравлические модели тяжелее в производстве. Для изготовления нужна схема гидравлического разветвителя, при сборке нужно учесть множество параметров:
Расположение слитка может быть горизонтальным или вертикальным, в зависимости от типа материала.
Размеры агрегата подобраны по средним размерам заготовок.
Размер гидроцилиндра и мощность привода зависят от силы расщепления бревна.
Сделать гидравлический дровокол своими руками немного сложнее остальных. Отличительными особенностями являются равномерные детали на выходе, скорость раскола. Инструмент можно использовать как в бытовых целях, так и в мелкосерийном производстве дров для реализации на рынке. Сила, прикладываемая в процессе, велика, поэтому материал при изготовлении гидравлического дровокол своими руками должен иметь достаточную толщину. Разделочные ножи устанавливаются в виде квадрата или звездочки для разделки чушек на несколько частей за один технологический процесс.
Механический пружинный скалыватель
Модифицированная версия ручного скалывателя представляет собой механическое пружинное устройство. Дробитель действует по принципу центробежной силы, основное назначение конструкции – удержание колуна с внушительной массой в конце цикла. Пружина должна быть сделана подвижной, чтобы регулировать усилие, прилагаемое для остановки скалывателя. Устройство, сделанное своими руками, должно иметь соответствующую для человека высоту, для самых маленьких нагрузок.
Изготовление зажима для бревен производится из соображений безопасности. Каркасный механизм испытывает постоянные нагрузки, поэтому необходимо сделать его из двойного материала. Для возможной мобильности можно установить колеса на одну сторону для движения.
Простой механический дровокол своими руками
Распространенным типом дровоколов является механизм реечного типа. Принцип работы заключается в запуске цикла, после чего все элементы стыкуются, толкатель упирается в заготовку и происходит процесс резки, путем соединения с ножом. Для изготовления самодельного дровокола потребуются следующие элементы:
Привод, обычно используется электродвигатель. В местах отсутствия электричества можно использовать двигатель, работающий на горючих смесях.
Шкив трансмиссии на валу, трансмиссия соединена ремнем.
Шестерня расположена на конце вторичного вала.
Рама палубы, режущий нож, рычаг управления.
Двигатель нужно выбирать с большим запасом мощности. Дровокол реечного типа своими руками можно использовать со всеми породами древесины. Безопасность управления нагрузкой на двигатель достигается за счет улучшенной передачи и плавности усилия.
Также механический дровокол имеет простую конструкцию с винтовой конструкцией. Наименьшая сумма производственных затрат делает его незаменимым в домашнем хозяйстве. Я могу сделать инструмент своими руками. У меня наверняка есть старый электродвигатель, подготовленный конический винт, базовые знания в электрике для подключения двигателя к пусковому устройству.
Как сделать дровокол мобильным
Мобильный дровокол нужен в ситуациях, когда нужно переместить устройство на большое расстояние. Сделать дровокол мобильным дают возможность прикрепить колеса.
Учесть вес изготовленной конструкции, рассчитать нагрузку на ось.
Для безопасной работы необходимо предусмотреть блокировку колес или использование подножек при работе с инструментом.
Как выбрать дровокол Характеристики изделия
Выбор модели устройства зависит от предполагаемого использования. Самодельный инструмент получится бюджетным вариантом, а купленный на рынке сэкономит время и имеет гарантию. Цена на мощные модели дровоколов в магазинах может доходить до 100 тысяч рублей.
Самодельные инструменты можно использовать по назначению. Возможность добавлять или удалять функции позволяет значительно сэкономить бюджет при производстве. Единственным серьезным отличием будет внешний вид, так как самодельное устройство не такое аккуратное и гармоничное.
Для использования в производственных или коммерческих целях оптимальным вариантом будет приобретение готового агрегата. На рынке представлены модели с различными типами двигателей и разделками скребков.
Преимущества и недостатки использования разветвителя
Перед изготовлением какого-либо агрегата своими руками следует задаться вопросом, так ли он необходим в хозяйстве. Покупка или изготовление устройства своими руками потребует много финансовых затрат и усилий, нужно взвесить все преимущества и недостатки. К достоинствам устройства можно отнести.
Физическая активность на человека. Машинист только производит загрузку, контролирует процесс, основную физическую работу выполняет механизм дровокола.
Устройство, в состав которого входит электропривод, справится с задачами быстрее, чем ручная работа.
Удобное использование сохраняет здоровье и физическую силу.
Использование дровокола
Недостатков при эксплуатации заметно меньше, но все же они присутствуют, как и у каждого устройства.
Сложный дизайн некоторых моделей. Для более ровного бревна в конечном результате используется гидравлический рассекатель. Сделать такой механизм в домашних условиях своими руками дорого и занимает достаточно времени.
Высокая стоимость готовых конструкций. Покупка готового дровокола позволит сэкономить время на изготовление, но стоимость некоторых моделей настолько высока, что не оправдывает себя в процессе использования.
Следует понимать, что для небольшой площади покупка оборудования нецелесообразна. Имея четкую цель и постоянную реализацию дров, стоит задуматься о покупке или изготовлении дровокола своими руками.
Как колоть дрова | Семейный мастер на все руки
Для отопления дома или коттеджа дровами требуется постоянный запас расколотых бревен. Наш эксперт предлагает советы для домашних мастеров, как колоть дрова.
Немногие методы отопления дома являются такими же знаковыми и полезными, как сжигание дров, особенно если вы рубите и раскалываете их самостоятельно. Тяжелая физическая работа по раскалыванию дров отсутствует в большинстве других методов обогрева, как и чувство выполненного долга, когда ваш дом хорош и поджарен во время метели.
Когда я рос в сельской усадьбе, у меня осталось много приятных воспоминаний о колке дров с моим отцом, начиная с шести или семи лет. Хотя я уже много лет живу в собственном доме, я до сих пор отапливаюсь дровами и с удовольствием колю и складываю их так же, как и раньше.
Если вы хотите попробовать дровяное отопление этой зимой, но не знаете, с чего начать, читайте дальше.
На этой странице
Способы колки дров
Как и все практические навыки, умение колоть дрова зависит от двух вещей: правильных знаний и правильных инструментов.
Знания приходят с опытом, и лучший способ получить и то, и другое — начать свое путешествие за дровами с человеком, который мастерски рубит и колет дрова. Что касается инструментов, то, что подойдет вам лучше всего, зависит от того, сколько древесины вы планируете раскалывать каждый сезон и сколько времени вы хотите потратить на это. Вот четыре варианта:
Топор-колун
Топор-колун, также называемый кувалдой, — один из самых простых способов начать колоть дрова. Этот инструмент имеет большое, тяжелое клиновидное лезвие из стали, прикрепленное к длинной прочной ручке.
Идея состоит в том, чтобы махнуть топором вниз, ударяя тонким краем его наконечника по верхней поверхности бревна, которое вы раскалываете, с достаточной силой, чтобы расколоть бревно пополам. Затем установите две половинки на концы и снова разделите каждую. Повторяйте процесс до тех пор, пока кусочки расколотых дров не станут такими мелкими, как вам нужно.
Колун обычно имеет трехфутовую ручку и вес восемь фунтов. Более короткие и меньшие модели доступны для людей, которым не хватает силы верхней части тела, чтобы размахивать большим. Колоть дрова топором утомительно и медленно по сравнению с дровами, работающими на бензине, но, безусловно, приносит удовлетворение.
Однако, если вы планируете раскалывать более одного-двух шнуров в год (шнур представляет собой кучу сложенных дров размером 8 футов x 4 фута x 4 фута), вам, вероятно, лучше с газовым разветвителем — то есть, если вы не исключительно сильны, в хорошей форме и любите испытывать себя физически.
Газовый инерционный дровокол
Этот дровокол, также называемый кинетическим дровоколом, использует энергию горения для быстрой работы с дровами. Благодаря рычагу, соединенному с подвижным стальным клином через внутренний маховик и ременную систему, этот тип дровокола является самым быстрым способом для домовладельцев раскалывать дрова.
Несмотря на то, что их грузоподъемность (сила, которую они прикладывают к концу бревна) часто высока, кинетический дровокол не может поддерживать такую силу долго. Заполненные сучками или скрученные бревна часто заставляют их бороться, и для окончательного раскола требуется несколько щелчков рычага. Тем не менее, если вам нужна скорость и количество дров, трудно превзойти хороший инерционный дровокол.
Газовый гидравлический дровокол
Подобно кинетическому дровоколу по внешнему виду и принципу действия, гидравлическая машина обычно медленнее раскалывает бревно, но гораздо мощнее.
Используя гидравлику вместо ремней и маховиков, эта машина может расколоть любое бревно, как будто это ничто. Я пользуюсь своим гидравлическим дровоколом уже более десяти лет и еще ни разу не видел, чтобы он выходил из строя, даже при работе с самыми прочными и корявыми кусками дуба и клена, какие только можно найти.
Ручной разветвитель
Некоторые люди хотят колоть дрова, не беспокоясь о больших, громких газовых машинах. Им также может не хватать уверенности или физической силы, чтобы эффективно размахивать топором. Вот где на помощь приходят ручные дровоколы.
Детали конструкции различаются, но большинство из них имеют стальной клин, прикрепленный к валу, установленному в каждом бревне или рядом с ним. Скользящий груз на валу должен врезаться в толстый край клина, вонзая его в торцевые волокна древесины и в конечном итоге раскалывая бревно.
Ручной дровокол был первым способом, которым я раскалывал дрова в детстве. В то время это было идеально для меня, потому что было безопаснее других инструментов и не требовало особых навыков или силы. Обратная сторона? Ручной дровокол — один из самых медленных способов добычи дров.
Простые стальные клинья и кувалды — еще один метод ручной колки дров. Прижмите клин к бревну, слегка постучите по нему молотком, уберите руку, затем бейте молотком по клину, пока бревно не расколется. Это дровоколы, которые мы считаем лучшими в 2022 году.
Как колоть дрова
Jan Hakan Dahlstrom/Getty Images
Большинству людей, заинтересованных в раскалывании большого количества дров, я рекомендую хороший инерционный дровокол с газовым двигателем. Они быстрые, простые в использовании, а случайное застревание в упрямом бревне не оправдывает обычно более высокую цену гидравлического дровокола.
Каждый год я раскалываю около 10 связок дров. Я перепробовал почти все инструменты для раскалывания древесины и обнаружил, что мой инерционный дровокол включается чаще, чем что-либо еще. Если вы не уверены, сколько дров вам нужно, то в большинстве домов каждую зиму требуется от трех до шести связок дров, в зависимости от климата, квадратных метров и качества изоляции.
Вот основные шаги и меры предосторожности при колке дров с помощью инерционного дровокола:
Наденьте защитные очки, наушники и толстые рабочие перчатки. Никогда не рубите дрова без этих предметов (кроме наушников, если используете топор).
Носите рубашку с короткими рукавами, плотные рабочие штаны и ботинки со стальными носками, чтобы защитить себя от синяков, вызванных бревнами.
Используйте бензопилу, чтобы распилить поленья для раскалывания (длина топки вашей печи или камина минус два-три дюйма).
Всегда надевайте защитные накладки поверх штанов при работе с бензопилой.
Проверьте газ и масло, затем запустите свой инерционный делитель, обычно с помощью шнура.
Поднимите одно из распиленных бревен на станину дровокол, расположив его так, чтобы конец упирался в стальную опорную плиту.
Держите руки подальше от клина и бревна, потяните рычаг, удерживая его в этом положении, пока бревно полностью не расколется.
Втяните рычаг, подождите, пока клин вернется в исходное положение, затем приложите одну из половин расколотого бревна к опорной плите и повторите процесс.
Если вы не хотите колоть дрова, поищите, где купить уже расколотые дрова. Если вы просто время от времени разжигаете костер и не отапливаете свой дом дровами, обычно будет достаточно предварительно расколотой пачки из продуктового магазина.
характеристики различных моделей устройства, особенности их конструкции и монтажа, схемы, фото
Ручная колка дров — сложное и кропотливое занятие, облегчить которое можно с помощью различных видов специального оборудования, в том числе современного или самодельного дровоколы. Дровокол своими руками – необходимое и доступное устройство, значительно облегчающее самостоятельную заготовку дров.
Содержание
1 Что такое разветвитель, история устройства и его назначение
2 Общая классификация
2. 1 Горизонтальный
2.2 Вертикальный
2.3 Промышленный
2.4 Дровоколы бытовые
2.5 Типы по типу привода
2.6 Стационарные и мобильные
3 Классификация самодельных дровоколов
3.1 Механический
3.2 Электрический привод
3.2.1 Таблица: параметры винтового делителя
4 Пошаговые инструкции своими руками
4.1 Механическая версия
4.2 Электрический разветвитель
4.3 Похожие видео
5 Меры предосторожности
6 Преимущества и недостатки самодельных и покупных моделей дровоколов
6.1 Таблица: Сравнение дров заводской сборки
Что такое дровокол, история устройства и его назначение
Дровокол (англ. Logsplitter) — машина, которая предназначена для колки дров. Этот тип инструмента часто называют дровоколом, колуном или дровоколом. При этом дровоколы также рубят дрова и раскалывают их на отдельные бревна.
Первые механизмы для колки дров появились в Европе в 16 веке. Их приобретали владельцы крупных промышленных предприятий с целью создания тепловой энергии. Замена традиционного ручного труда помогла сделать дрова быстрее. С тех пор инженеры создали несколько видов дровоколов, различающихся в первую очередь принципом работы.
Небольшие объемы дров перерабатывались обычными механическими дровоколами, которые отличались простотой конструкции и минимальным количеством сложных узлов. Простейшие механические дровоколы напоминали обычный колодезный кран, только вместо ковша в этой конструкции закреплялся резец с рукоятками. Стойка и поперечины были шарнирно соединены с использованием хорошей смазки. Принцип работы данной конструкции интуитивно понятен и заключался в установке блока на подставку с резким потягиванием рычага вниз. Инерция резака набирала значительную силу, из-за чего чурбак раскалывался, и весь процесс повторялся до получения бревна нужной толщины.
Современные дровоколы чаще всего представляют собой гидравлические устройства и широко используются для быстрой и легкой распиловки бревен. Главным преимуществом эксплуатации любого современного дровокола является максимально возможная безопасность, именно поэтому дровоколы бензинового или электрического типа во много раз превосходят ставший уже традиционным топор.
Общая классификация
Все виды дровоколов различаются по способу укладки бревен, объемам перерабатываемой древесины, подвижности и типу привода.
Горизонтальный
В горизонтальных моделях бревно укладывается внутрь горизонтального желоба, после чего уложенный элемент проталкивается в сторону ножа. В некоторых орудиях бревно может лежать неподвижно внутри желоба, а сам нож движется в его сторону. Горизонтальные модели могут быть на коротких ножках (настольные) и на длинных (для работы в полный рост).
Станок представляет собой прочную горизонтальную раму, на которой установлен желоб для колки с делительным ножом
Вертикальный
В вертикальных моделях бревно устанавливается вертикально, а нож выдвигается сверху с помощью гидроцилиндра. КПД этого станка выше, чем у горизонтальных моделей, за счет отсутствия движения бревна при расколе без создания дополнительного трения. Тем не менее, работа с криво отпиленными элементами требует их ручного удержания, что противоречит технике безопасности при эксплуатации данного оборудования.
Станок представляет собой прочную вертикальную конструкцию
Промышленный
Промышленные дровоколы, чаще всего оснащенные электродвигателем, применяются с двигателем на 220 или 380 В мощностью 3 кВт и более.
Дровоколы промышленные очень мощные, способны справиться с огромными объемами дров
Дровоколы бытовые
Бытовые модели отличаются максимальной простотой конструкции, предельным удобством в эксплуатации и абсолютной неприхотливостью в обслуживании.
Простейший механический дровокол по конструкции напоминает скважинный кран
Типы по типу привода
С электрическим, бензиновым двигателем, с валом отбора мощности или с гидросистемой и комбинированным типом привода (по типу привода).
Бензиновые дровоколы, подходящие для средних предприятий
Малые электрические дровоколы для домашнего использования
Стационарные и мобильные
Первый вариант таких механизмов, как правило, представлен массивными промышленными моделями или целыми многофункциональными машинами. Эксплуатация стационарного дровокола в бытовых условиях чаще всего совершенно нецелесообразна. Мобильные или передвижные модели оснащены транспортировочными колесами, которые значительно облегчают перемещение устройства практически к любому месту работы и оптимально подходят для бытового использования.
Классификация самодельных дровоколов
Самодельные дровоколы могут быть механическими и снабженными обычным электроприводом гидравлического, реечного и винтового типа. Конусные и винтовые дровоколы представлены «винтовым» конусом, который при «вкручивании» в деревянную заготовку из коры раскалывает ее на куски или так называемые поленья.
Внешние характеристики привода реечного и гидравлического колуна
Дровоколы реечного типа раскалывают бревна за счет удара острием рельса в торец бревна. Гидравлические дровоколы функционируют аналогично реечным моделям, но работа привода зависит от гидронасоса и рассчитана на работу с крупными сучковатыми бревнами. Важно помнить, что гидравлические модели имеют значительные показатели мощности, соответственно, и изготовить их самостоятельно сложнее, чем более простые конусные конструкции.
Механический
Этот вариант устройства достаточно прост в изготовлении своими руками и последующей эксплуатации. Наиболее удачные варианты представлены агрегатами, устроенными по рычажному принципу, в том числе моделями, дополненными пружиной, и инерционными устройствами на основе пары труб разного диаметра. Устройство работает с помощью возвратного механизма, а благодаря наличию в конструкции мощных возвратных пружин обеспечивается очень большая производительность делителя при быстром возврате механизма в исходное положение.
Электропривод
Электродровоколы бывают реечного, гидравлического и винтового исполнения.
Дровокол гидравлический с вертикальной компоновкой
Устройство реечного дровокол
Реечный вариант представлен следующими элементами:
1 — поворотный механизм регулирования подъема ножа по высоте;
2 — резервуарная ГЭС;
3 — рассекатель ножевой гидравлический;
4 — лоток стационарный;
5 — разъемная заготовка;
6 — скоба фиксации в верхней части ножа;
7 — пята подвижная упорная;
8 — опора переднего гидроцилиндра;
9 — гидрораспределитель;
10 — гидроцилиндр;
11 — задняя опора гидроцилиндра;
12 — электродвигатель;
13 — вводное устройство для электрической сети;
14 — заливной патрубок гидробака;
15 — кронштейн гидронасоса;
16 — рама.
Шнековый колун
В винтовом варианте колуна размеры бура, а также оптимальные показатели угла наклона конуса, определяющие максимальные размеры ломаемого бревна, подбираются индивидуально или в соответствии с табличными значениями.
Таблица: параметры винтового делителя
Пошаговая инструкция своими руками
Безусловно, самым простым и быстрым в самостоятельном изготовлении является механический тип инструмента, для которого не нужно использовать специальные комплектующие или какое-либо профессиональное оборудование. Тем не менее, дровокол с электроприводом имеет более широкое применение, он практичен и очень удобен в эксплуатации.
Механический вариант
Самый популярный и простой в изготовлении своими руками вариант стандартной стойки.
Реечный разветвитель самый простой в изготовлении
Выбор готовой схемы или самостоятельное составление оптимального варианта чертежа под изготавливаемую конструкцию разветвителя.
Перед началом сборки станка необходимо выбрать схему разветвителя
Приобретение и подготовка всех необходимых материалов для изготовления устройства дровокол.
Подготовить все необходимые инструменты и материалы
Сборка станины и устойчивой опорной рамы, выполненная с использованием надежного швеллера, профильной трубы или двутавра.
Сделать основу для дровокола
Монтаж всех конструктивных деталей с установкой нажимного механизма и, при необходимости, различных дополнительных деталей, представленных тепловым реле и защитным рукавом.
Сборка компонентов дровокола
В качестве скалывателя в данном типе устройств настоятельно рекомендуется использовать элемент четырехрезцового типа.
Рекомендуется использовать четырехлезвийный скалыватель
Дровокол электрический
Для самостоятельного изготовления агрегата для колки дров с электроприводом из представленных материалов следует подготовить:
Станина стальная для крепления всех элементов установки;
двигатель
, мощность которого подбирается в соответствии с индивидуальными потребностями;
валовой механизм;
редуктор;
Резьбовая насадка
с резьбой.
Могут использоваться три типа двигателей: коллекторные, с электронным управлением или асинхронные, но последний вариант является наиболее популярным и распространенным.
Простой, но функциональный механизм под незамысловатым названием «Морковка» легко изготавливается самостоятельно и не требует применения высокотехнологичных или слишком дорогих деталей. Самостоятельное изготовление предполагает изготовление привода, простого редуктора с ременной передачей, пары подшипников и вала, а также конуса с нарезной резьбой и рамного стола.
Перед изготовлением дровокола ознакомьтесь со схемой его устройства
Привод мощностью около 2 кВт и более можно снять с любой старой стиральной машины, а самая сложная часть такой системы — конус , который приобретается в готовом виде или изготавливается на заказ. Быстрое и легкое расщепление древесных чурок происходит за счет процесса ввинчивания конуса в древесные волокна.
Менее популярная конструкция стойки, в связи с повышенным уровнем опасности при эксплуатации данного устройства. При этом рейка и плита толкателя должны располагаться на каретке, движущейся вдоль станины. Максимальное внимание нужно будет уделить устойчивости каркаса, а также качественным характеристикам установленной рейки.
Эксплуатация такой самодельной конструкции предполагает очень тщательный расчет скорости вращения шестерни, передающей усилие на рельс. Чаще всего рубить древесные блоки с помощью такого дровокола легко и быстро. Оператор приводит устройство в движение, когда рельс прижимается к шестерне. В результате отпускания рукоятки уменьшается контакт с рабочей шестерней, за счет наличия пружины и работы возвратного механизма.
Особого внимания и повышенной осторожности требует работа с электрическими моделями дровокола:
Дровокол можно использовать только по назначению;
Перед эксплуатацией необходимо внимательно прочитать инструкцию;
нельзя эксплуатировать дровокол, если в зоне действия находятся посторонние лица, особенно дети или животные;
при работе используются специальные перчатки, средства индивидуальной защиты органов слуха и зрения;
Не оставлять работающую машину без присмотра;
руки следует держать на достаточном расстоянии от режущего механизма;
Перед работой необходимо убедиться, что все узлы надежно закреплены;
Обслуживание, ремонт или транспортировка дровокола должны быть выключены.
Запрещается раскалывать слишком большие бревна или бревна гвоздями и другими посторонними предметами, которые могут повредить устройство. Перед эксплуатацией проверьте гидравлическую систему и убедитесь в отсутствии утечек масла.
Преимущества и недостатки самодельных и покупных моделей дровоколов
Самодельные дровоколы, как правило, заметно уступают заводским установкам не только по мощности, но и по внешним данным.
Однако, при необходимости обработки небольшого количества древесины в домашних условиях, самодельные устройства подходят очень хорошо и имеют ряд представленных преимуществ:
низкая стоимость по сравнению с профессиональными станками;
легкая самостоятельная сборка из самых простых материалов;
получение опыта в производстве бытовой техники.
Тем не менее, в процессе самостоятельной сборки необходимо учитывать все конструктивные особенности механизма, поэтому наряду с заводскими настройками все самодельные дровоколы соответствуют набору основных минимальных требований:
стандартная минимальная мощность двигателя – около 2 кВт;
изготовление всех стационарных и подвижных элементов на основе твердой стали или достаточно прочных сплавов;
минимальное расстояние от конуса устройства до пола 80–90 см;
количество оборотов для установки в бытовом использовании 400-500 в минуту.
Дровоколы можно не только изготовить самостоятельно, но и приобрести в готовом виде в сборе. Принципиальная разница представлена ценой. Главное преимущество такой заводской сборки в том, что нет необходимости тратить время и силы на изготовление, а готовый агрегат более безопасен в использовании. Размеры установки подбираются строго индивидуально, но стандартный вариант дровокола предполагает соблюдение размеров Д/Ш/В на уровне 85/40/65 см.
Простой механический, саблевидный и ножной дровокол
Таблица: Сравнение дров заводской сборки
Как показывает практика эксплуатации, самодельный дровокол вполне может быть настроен для удобной работы и практического использования, такой до Самостоятельная разработка намного дешевле готовой и современной фабричной продукции.
При наличии необходимых материалов можно сделать своими руками один из вариантов простого механического дровокола или оснастить такое устройство электроприводом, что является оптимальным вариантом для работы с небольшим количеством дров.
Выбор идеального дровокола
Несомненно, один из самых устойчивых видов тепла для вашей усадьбы обеспечивается тщательным сбором и обработкой деревьев, растущих вокруг вас. Если у вас достаточно площадей, отведенных под лесные массивы, леса и живые изгороди, вы даже сможете срубить немного больше и продать полученные дрова. В любом случае, одним из ключей к производству высококачественной топливной древесины является разделение заготовок диаметром от 4 до 6 дюймов пополам, а более крупных размеров на трети, четверти или даже больше, чтобы гарантировать, что древесина будет правильно выдержана и сгорит. эффективно. Но как вы занимаетесь разделением и какой идеальный разделитель логов?
Двойной подогрев
Если у вас есть образы Пола Баньяна, использующего свой обоюдоострый топор для всего: от валки деревьев до обрезки сучьев, раскряжевки и расщепления, пришло время переосмыслить. Ни при каких обстоятельствах вы не должны рассматривать топор как инструмент для колки, он был разработан как режущий инструмент. Однако, если вы хотите получить от дров как можно больше тепла, вы обязательно получите дополнительную дозу тепла, если будете раскалывать дрова с помощью ручных инструментов, таких как колун, клинья и кувалда, или их комбинации. Для тех из вас, кто не интересуется раскачивающимися молотками или кувалдами, но с относительно небольшими потребностями в дровах, вы можете рассмотреть специальный ручной дровокол (например, WoodEze Smart-Splitter) — по сути, колющий клин, прикрепленный к скользящему молотку, который вы поднимаете вертикально. над бревном и врезаться в него. Клин следует направляющей, поэтому ваши шансы пропустить бревно минимальны. Сделайте еще один шаг вперед, и вы также можете выбрать гидравлический дровокол с ручным или ножным приводом — вы обеспечиваете мощность насоса, а гидравлический домкрат делает все остальное.
Некоторые люди каждый сезон вручную раскалывают несколько вязанок дров, но когда у вас не хватает времени или энергии, или вы регулярно делите несколько ветвей, вы можете обнаружить, что электрический дровокол — это сверхэффективная роскошь, которая стоит вложений.
Заполненный жидкостью
Когда ваши дрова должны увеличиваться до нескольких шнуров каждый сезон, возможно, пришло время перейти на гидравлический дровокол большего размера и большей мощности. В большинстве гидравлических разветвителей используется источник энергии, такой как двигатель внутреннего сгорания или электродвигатель, для подачи гидравлического масла в гидравлический цилиндр (цилиндр) под высоким давлением, заставляющим поршень цилиндра двигаться. Конец поршня обычно прикреплен к плоской пластине или наковальне (в моделях со стационарным клином) или к раскалывающему клину (в моделях со стационарной наковальней) и расположен на направляющей таким образом, что при его движении бревно, помещенное на дорожка будет зажата между клином и пластиной, пока не расколется. Некоторые клинья имеют крестообразную форму и заставляют заготовку раскалываться на четыре части, но большинство просто расщепляет куски дерева пополам.
Гидравлические разделители обычно оцениваются по максимальной гидравлической силе, измеряемой в тоннах. В некоторых так называемых гидравлических разветвителях двойного действия на обоих концах гусеницы используется наковальня с клином, который может разделяться в любом направлении, поскольку он прикрепляется к верхней поверхности поршня (расположенного под гусеницей), а не непосредственно к передней части гусеницы. поршень. Эти модели могут значительно увеличить вашу почасовую производительность, поскольку вам не нужно возвращать клин в исходное положение перед загрузкой следующего бревна.
В меньшей части диапазона гидравлических дровоколов представлено множество легких горизонтальных настольных или передвижных моделей весом от 4 до 8 тонн. Эти машины обычно приводятся в действие электродвигателями, поэтому они бесшумны, и при желании вы можете безопасно эксплуатировать их в помещении. Я использовал 6-тонные модели, которые были вполне способны раскалывать заготовки длиной 18 дюймов и диаметром до 18 дюймов. Несмотря на то, что они идеально подходят для раскалывания сухой древесины, эти небольшие электростанции могут эффективно использоваться с влажной древесиной диаметром до 12 дюймов, при условии, что это не одна из наиболее трудно раскалываемых пород. Если у вас есть несколько шнуров относительно небольших вещей, которые нужно разделить каждый год, и / или вы любите работать в помещении, эти сравнительно недорогие устройства имеют смысл. Если у вас обычно есть больше древесины для раскалывания и обработки более крупных раундов, вам нужно будет обновить ее.
Людям, которым необходимо регулярно раскалывать зеленую или сухую круглую древесину длиной до 24 дюймов в диаметре 12 дюймов или больше, я бы порекомендовал выбрать дровокол мощностью не менее 12 тонн — 16 тонн или более будет лучше. Если есть возможность, выберите машину, которая будет работать как в вертикальной, так и в горизонтальной конфигурациях. Горизонтальная конфигурация упрощает загрузку с задней части подборщика или с верхней части штабеля, а позиционирование бревна для точного расщепления выполняется совсем несложно. Если ваша древесина расположена ближе к земле, обычно легче перемещать большие и тяжелые заготовки, используя вертикальный режим (если вы не выбрали высококачественный горизонтальный блок с гидравлическим погрузчиком бревен).
Независимо от того, оснащены ли они электродвигателем или двигателем внутреннего сгорания, эти машины будут тяжелыми, и большинство из них установлено на ходовой части, что значительно упрощает их перемещение. Одним из преимуществ дровокола с двигателем внутреннего сгорания является то, что его можно взять с собой на дровяную площадку или в поленницу. Электрическим моделям в этом диапазоне, скорее всего, потребуется источник электропитания на 220 вольт – вы, безусловно, сможете использовать их удаленно, если у вас есть портативный генератор достаточной мощности. Если у вас уже есть трактор с трехточечной навеской и гидравлической системой (или ВОМ и согласованным гидравлическим насосом) или погрузчик с бортовым поворотом, иногда вы можете сэкономить деньги на том же распределителе мощности, выбрав трактор или погрузчик с бортовым поворотом. вариант крепления. Трактор будет служить для питания и позиционирования сплиттера.
Если в план входит измельчение большого количества материалов диаметром более 24 дюймов и/или особенно твердых пород, таких как американский вяз, то обязательно рассмотрите модель грузоподъемностью 20 тонн и более. Мне очень повезло с 20-тонным агрегатом с бензиновым двигателем, и я успешно разделал сухие и зеленые побеги красного дуба, вяза и осейджского апельсина диаметром до 22 дюймов. В общем, если ваши планы по дровам требуют определенного количества шнуров каждый сезон, более крупные модели сослужат вам хорошую службу — и они также могут работать с заготовками меньшего размера.
Шестеренчатый привод
Относительно новыми на рынке дровокольных станков для приусадебных участков являются так называемые высокоскоростные агрегаты, которые полагаются только на механическое преимущество и инерцию для раскалывания бревен со временем цикла, которое значительно меньше, чем у большинства гидравлических дровоколов. В настоящее время эти машины доступны с номинальным эквивалентом до 35 тонн. В этих машинах используется подвижная наковальня, прикрепленная к концу рейки (линейная передача), которая при принудительном включении вращающейся шестерни (приводимой в движение двигателем или двигателем и тяжелым маховиком) вбивает бревно в клин, который раскалывает его. К этим машинам нужно немного привыкнуть, если у вас есть опыт работы с гидравлическими дровами, но как только вы освоитесь с ними, они в спешке проедут через груду дров. К ним относятся DR Power RapidFire, SpeeCo Kinetic и Super Split. Я использовал модель SpeeCo с хорошим результатом, хотя это была предсерийная версия.
Архимед гордился бы
Существует несколько других вариантов силового разделителя бревен. Один из них очень похож на гидравлический дровокол, но клин прикреплен к трапецеидальному винту большого диаметра, который вращается двигателем через трансмиссию. Хотя вы можете найти этот стиль только на рынке подержанных автомобилей, если вы склонны к механике, проверьте его и посмотрите, сможете ли вы купить его за короткие деньги. Некоторые из лучших и наиболее надежных примеров из них включают серию Gilson Power-Bolt, которая давно снята с производства. Поверните винт в одном направлении, чтобы разделить бревно, и поверните его в другом направлении, чтобы сбросить.
Обсуждение инструментов для раскалывания усадеб было бы неполным без упоминания еще одной винтовой конструкции — Stickler. Этот большой конусообразный шуруп можно привести в действие, прикрепив его болтами к оси автомобиля, грузовика или трактора или присоединив его к ВОМ трактора, стационарному двигателю, как вы его называете. Возвращаясь к 1970-м годам, эта коническая конструкция шнека до сих пор с нами и работает следующим образом. Включите вращение винта, воткните бревно в винт (рядом с концом бревна) и не давайте бревну вращаться. По мере того, как постоянно расширяющийся винт втягивается в бревно, оно в конце концов раскалывается. Подходит для бревен до 3 футов в длину и 40 дюймов в диаметре, это может быть самый дешевый и самый универсальный вариант, не считая клина и салазок. Stickler не сложен и не обременен всевозможными средствами безопасности. Как и все дровоколы, он требует внимательного оператора, но способен на серьезную производительность. Будучи первым дровоколом, которым я когда-либо пользовался, Stickler сделал крупномасштабное производство дров доступным для моего несуществующего студенческого бюджета.
Когда дело доходит до колки дров, поиск правильных инструментов и изучение того, как использовать их наилучшим и безопасным образом, поможет вам сократить счета за отопление почти до нуля в кратчайшие сроки. Следите за своими стараниями, и я думаю, вы обнаружите, что отопление дровами согревает вас в разы больше, чем в два раза.
Подробнее: Узнайте, как спасти свою спину с помощью инструкций по созданию решетки для стола своими руками в этой статье от блоггера GRIT, Решетка для разделения бревен: небольшая изобретательность экономит много денег.
Главный редактор Хэнк Уилл регулярно рубит дрова на своей ферме в округе Осейдж, штат Канзас, и делает все возможное, чтобы не отапливать свой фермерский дом холодными равнинными зимами на несколько лет вперед.
Хэнк Уилл вместе со своей женой Карен выращивает волосатых овец, традиционный крупный рогатый скот и многие сорта кукурузы с открытым опылением на своей ферме в округе Осейдж, штат Канзас.
