Дровокол пружинный своими руками – чертежи и инструкция по сборке колуна для колки дров. Размеры и другие параметры механизированных самодельных моделей

Дровокол механический пружинный своими руками видео

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

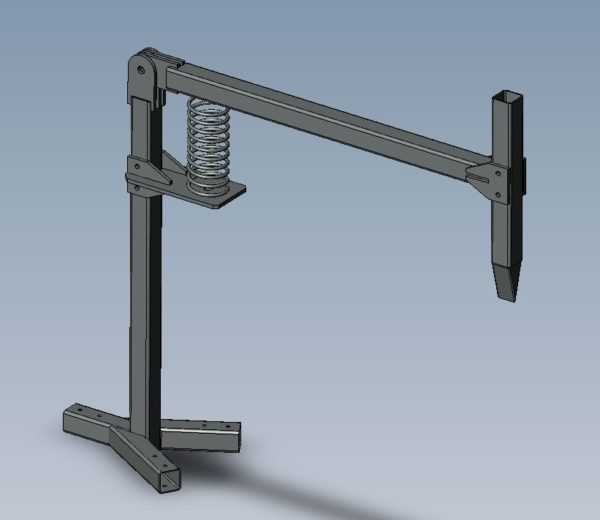

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

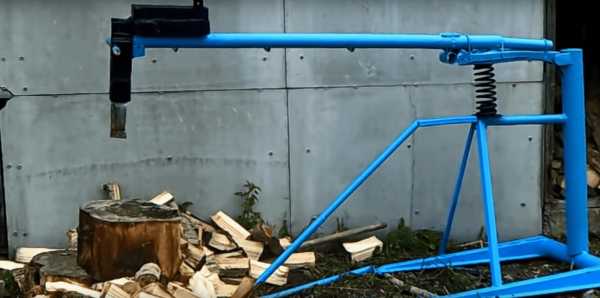

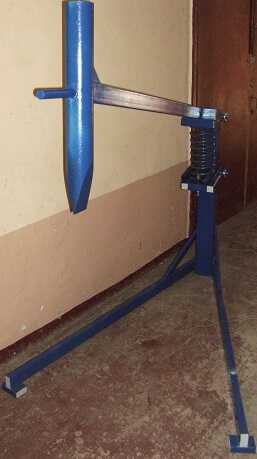

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

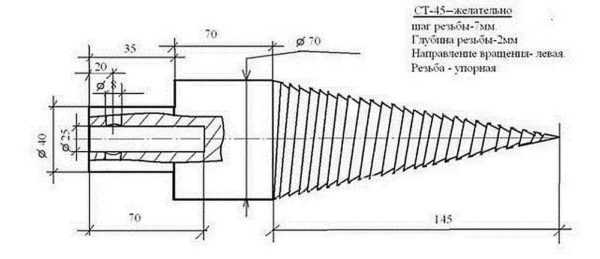

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

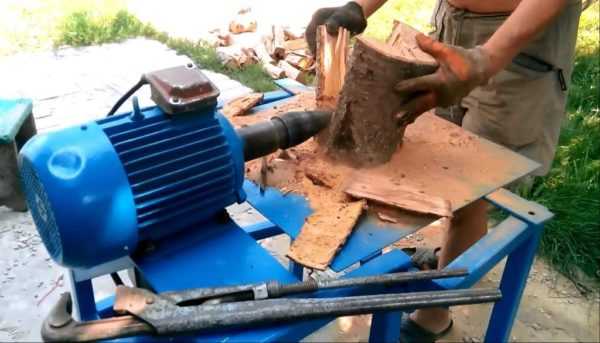

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

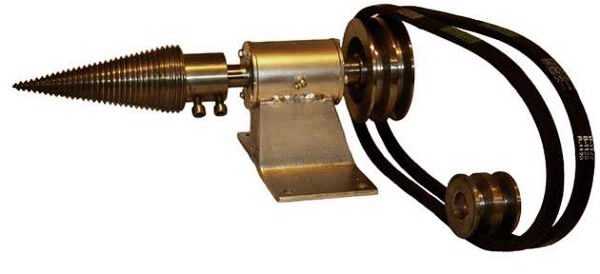

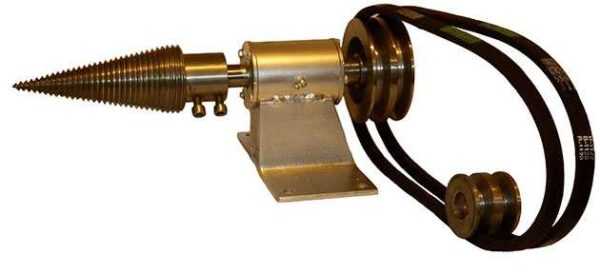

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Многим семьям даже в XXI веке приходится отапливать своё жильё дровами в твердотопливных котлах или варочных плитах, а их заготовка достаточно трудоёмкий процесс. Но чтобы облегчить себе жизнь, можно купить или сделать самодельный механический дровокол своими руками. Учитывая тот факт, что первый вариант потребует немалых финансовых затрат, мы остановимся на втором и рассмотрим несколько вариантов.

Работа с механическим дровоколом

Какой дровокол можно сделать самостоятельно

Все дровоколы можно разделить, как минимум, на два основных вида, но у них ещё есть подвиды. Вся эта классификация механизмов связана с типом привода.

Дровокол может быть механическим, разделяясь на:

• устройство с простой механикой;
• с пружинным приводом;
• инерционный вертикальный механизм.

Для облегчения труда на него можно установить электропривод и в то же время это будет:

• конусный или винтовой дровокол;
• с одним электродвигателем или в комплекте с редуктором;
• также существуют гидравлические дровоколы и хотя они самые сложные по конструкции, но всё-таки имеют место при заготовке дров.

Механические устройства

Проще всего сделать самодельный механический дровокол своими руками, так как устройство всех его подвидов максимально просто и не требует больших затрат, даже если в хозяйстве не найдётся подходящих деталей. Но такое приспособление имеет наибольший КПД лишь при небольших потребностях в дровах, например, для отопления загородного дома или дачи.

Устройство с простой механикой

Наиболее простое механическое приспособление

Такой простой механизм, как на фото вверху собрать легче всего, причём все составляющие материалы, скорее всего, найдутся в домашнем хозяйстве. Это может быть круглая или профильная труба, металлический уголок, к тому же при нехватке длины можно сварить разные профили в одно целое. В качестве резака превосходно подойдёт топор или колун – они всегда найдутся в любом доме с печным отоплением. Устройство может быть разборным, и его легко будет переносить с места на место.

Способ сборки здесь чрезвычайно прост: стержень с резаком устанавливают на вертикальную рейку с подошвой в виде рамы из любого металлического профиля, но так, чтобы она свободно двигалась. Для этого даже необязательны подшипники – подвижный узел может состоять из двух приваренных ушей (с отверстиями) на стойке и металлического пальца, который одновременно послужит и валом для вращения плеча с колуном и креплением.

Проблема здесь состоит в том, что у такого дровокола немало отрицательных качеств. Во-первых, ручка, на которой фиксируется резак (колун или топор), должна быть, как можно длиннее, чтобы при рубке дров затрачивать меньше усилий, следовательно, приспособление потребует много места. Во-вторых, даже при длинной ручке придётся прикладывать немалые усилия. Но, как бы там ни было, даже такая примитивная механика значительно снизит трудоёмкость заготовительного процесса.

Механическое пружинное устройство

При небольшой доработке механики можно сделать пружинный дровокол, который потребует значительно меньше мускульной нагрузки человека. По сути, принцип сборки здесь не изменится и останется всё та же механика, разве что придётся приварить на стойке полку для упора пружины. Пружина должна быть из инструментальной стали, чтобы при сжатии она не деформировалась.

Если учесть, что плечо делается тяжёлым, то удар по чурбаку нанести несложно – гораздо больше усилий приходится прилагать после раскола колоды, так как будет отдача от пружины. Следовательно, выбору пружины здесь нужно уделять особое внимание – чтобы легче опускать рычаг вниз и легче удерживать при отдаче. Кроме того, нужно учитывать физическую силу человека, который будет колоть дрова, а также длину и сучковатость колоды.

Принципиальная схема пружинного устройства

На схеме, расположенной выше, вы видите принцип действия пружинного механического дровокола. Теперь поговорим о наиболее оптимальных размерах такого приспособления. Минимальная высота такого приспособления должна составлять не менее 80 см, но если человек, который будет ним пользоваться, высокий, то 80 см окажется недостаточно. Расстояние от стойки до колуна должно быть порядка 100-150 см, и это не считая ширины самого резака и ручки, то есть, это длина плеча. Для облегчения работы над колуном приваривают металлическую болванку или трубу с залитым в неё бетоном, чтобы в результате получилось 10-20 кг. Дополнение для массы болванки может стать колун, если его самостоятельно сделать из большой кувалды.

Совет. Чтобы пружинный дровокол было легче перемещать с места на место, с одной стороны опорной рамы можно приварить ось с колёсами, а с другой – стойки для упора и выравнивания рамы.

Видео: применение пружинного дровокола

Инерционный вертикальный механизм

Инерционный вертикальный дровокол

Очень простым вариантом можно также назвать инерционный вертикальный дровокол, который достаточно легко изготовить своими руками. Для изготовления такого устройства понадобится две трубы, где наружный диаметр одной где-то на миллиметр меньше внутреннего диаметра (ДУ, DN) другой. В качестве основы можно использовать толстый лист стали (10-12 мм) или сварить раму из металлического профиля (можно трубчатого). И самым основным элементом, конечно, является резак из топора, колуна или выточенный из инструментальной стали.

Упрощённый эскиз инерционного колуна

Теперь давайте разберёмся, как сделать такое устройство и как оно работает. В первую очередь к станине или раме приваривают реечную направляющую в вертикальном положении около метра высотой. Для этого можно использовать круглую или профильную трубу, главное хорошо зафиксировать её снизу и для этого лучше всего использовать рёбра жёсткости с четырёх сторон. Затем колун приваривают к трубчатому профилю чуть большего сечения, чтобы резак можно было свободно надеть на стояк, как это показано на чертеже.

Чтобы расколоть колоду резак попросту поднимают на стояке, и силой своей тяжести он обрушивается на чурбак. Но не всегда полено раскалывается с первого раза – это зависит от плотности древесины, длины чурбака, сучковатости и так далее. В таких случаях по обуху колуна бьют поленом или даже маленькой кувалдой. Можно, конечно, поднять деревяшку вместе с резаком и опустить заново, но первый вариант легче в физическом отношении.

Устройства с электроприводом

Ещё больше облегчит работу по заготовке дров установка на дровоколе электропривода. Но в этом случае изготовление инструмента получится более сложным и школьных знаний про электричество будет недостаточно. Дело в том, что для таких устройств, двигатель лучше всего подключать через пускатель, а также обеспечить пультом управления, чтобы была возможность отключения в любой момент – это вполне соответствует инструкции по технике безопасности и здравому смыслу в частности.

Конусный или винтовой дровокол

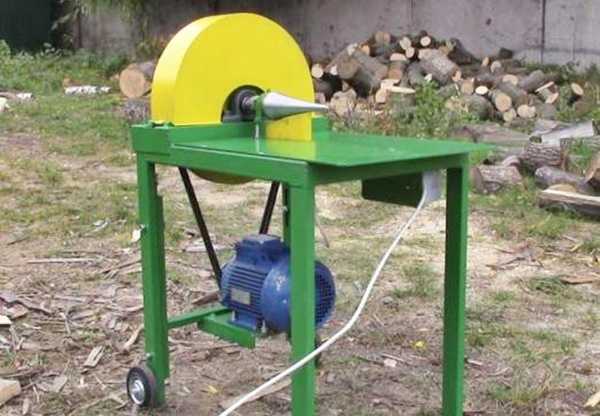

Самодельный конусный дровокол

Конечно, сделать самодельный механический дровокол своими руками гораздо проще, но если добавить на него электропривод… но не спешите с выводами. Такие устройства представляют собой электрический двигатель с гладким или винтовым конусом на краю вала – это их единственное отличие. Здесь колода раскалывается не за счёт удара, а за счёт того, что в неё впивается вращаемый двигателем конус. Начинать колку можно по краям (для больших чурбаков) или с центра.

Конус и резьба

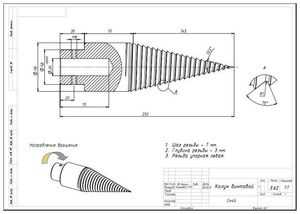

Чертёж винтового конуса с размерами в мм

Как вы уже, наверное, догадались, винтовым конусом, как на чертеже и ниже, работать гораздо легче, нежели гладким, так как в последнем случае затрачивается гораздо больше усилий на прижим. Если на конусе есть резьба, то древесина на неё накручивается и колется, даже когда там много сучком, а вам при этом почти не приходится прилагать усилий. Но, тем не менее, принципы работы конусного дровокола любого типа совершенно одинаковы.

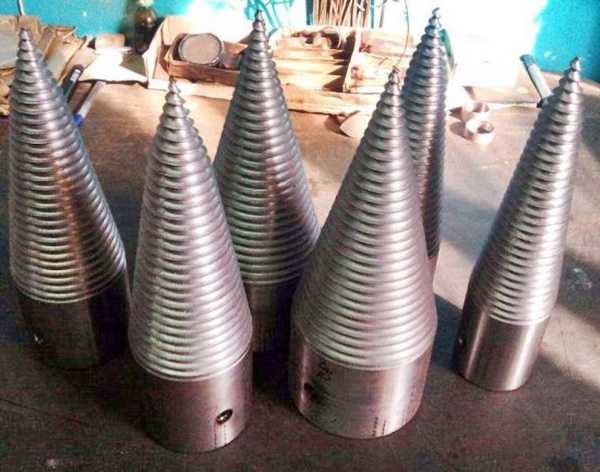

Винтовые конусные насадки разного диаметра

Чтобы сделать хороший станок, очень важно правильно выточить конус и нарезать на нём резьбу. Если у вас дома есть токарный станок вместе с опытом работы на нём, то эту деталь вы можете сделать самостоятельно, но при отсутствии этого вам придётся заказывать её у токаря. Резьба может быть разной, тем более, если нарезающий её человек не имеет опыта в работе с такими дровоколами. Но есть те, кто этот опыт имеет и они утверждают:

• минимальная глубина посадки на редуктор – 70 мм;
• шаг – 7 мм;
• глубина резьбы – 2-3 мм.

Электродвигатель и редуктор

Двигатель с редуктором крепятся к рабочему столу

К электродвигателю здесь предъявляются особые требования: нужно чтобы его мощность составляла, как минимум 2 кВт, но обороты при этом были низкими, от 250 до 500 об/мин. Всё дело в том, что при более низких оборотах рабочий процесс будет очень медленным, а при более высоких опасным. Так что если вы нашли мотор с такими параметрами, то можете насаживать винт непосредственно на его вал.

Иногда приходится использовать редуктор

К сожалению, не всегда удаётся найти электродвигатель с нужными параметрами, во всяком случае, с нужным количеством оборотов. В таких ситуациях придётся приобрести понижающий редуктор, если оборотов больше нормы или повышающий, если их мало. Но удобнее всего в таких ситуациях вместо повышающего или понижающего редуктора использовать шкив и ременную передачу. Чем больше диаметр шкива на редукторе, тем меньше обороты и наоборот.

Чтобы правильно рассчитать количество оборотов редуктора можно прибегнуть к простой арифметике. Например, вы приобрели электродвигатель со скоростью 900 об/мин и здесь можно прибегнуть к системе1/2. То есть на вал редуктора устанавливаете шкив, который в два раза превышает диаметр шкива на валу электродвигателя, и в результате получаете скорость 450 об/мин. Но передача может быть не только ременной, но цепной – во второй ситуации вместо шкивов устанавливают шестерни.

Возможно, у кого-то возникнет вопрос, где должен находиться электродвигатель. В этом случае стол обязательно делают с дополнительной нижней столешницей или хотя бы полкой. Высота верхней столешницы определяется ростом того, кто там будет работать, но не менее 80 см. Конус над рабочей поверхность должен находиться на расстоянии 8-12 см, хотя в качестве исключения допускается 20 см, но ни сантиметром больше – это не позволит колоть короткие чурбаки.

Видео: работа с гладким конусом

Гидравлический дровокол

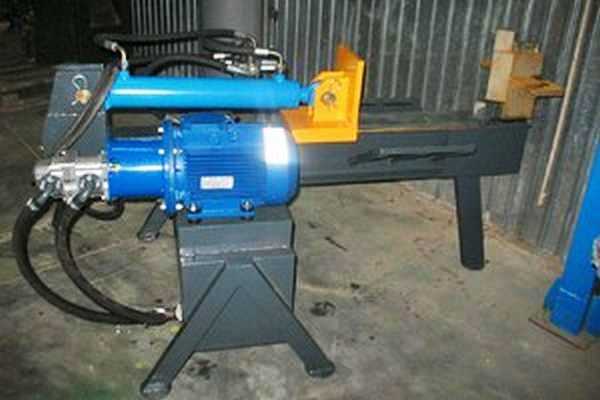

Устройство с гидравлическим приводом

Гидравлический дровокол можно назвать самым мощным среди всех существующих аналогов. Для сборки такого агрегата понадобится:

• электродвигатель;
• станина;
• режущий нож;
• мощный гидравлический цилиндр:
• масляный бак;
• насос.

Примечание. Все эти компоненты очень дорогие и такая сборка имеет смысл только в том случае, если заниматься заготовкой дров на профессиональном уровне.

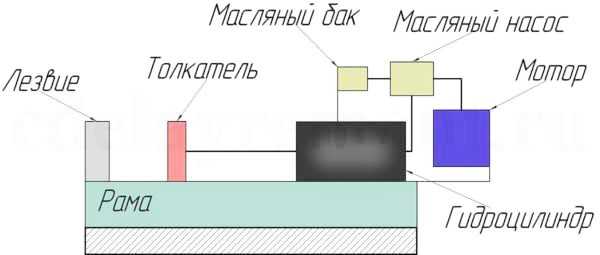

Схема гидравлического механизма

Такой дровокол работает по принципу пресса и развивает очень большую мощность. В связи с этим нож должен быть сделан из инструментальной стали толщиной 6-10 мм (этот параметр зависит от мощности приводного механизма). Зачастую нож делают, как звёздочку, что позволяет раскалывать чурбак за один заход на 4 или даже 8 частей. Один из способов изготовления гидравлического дровокола в домашних условиях вы можете посмотреть на видео ролике, расположенном ниже.

Видео: нож рассчитан для колки на 8 частей

Заключение

Будете ли вы собирать своими руками самодельный механический дровокол или же снабдите его электроприводом, зависит в первую очередь от количества заготавливаемых дров. Но, как бы там ни было, любой из этих механизмов сделает вашу жизнь легче.

Дровокол становится все более популярным, поскольку значительно облегчает процесс подготовки топлива для дровяных печей, тем самым экономит время и физическую силу человека.

Особенности рабочего процесса

Облегчение раскола поленьев с помощью дровокола достигается за счет использования тяжеловесного клинообразного топора с тупым лезвием. Быстрое выполнение такой работы, не отягощенной большими физическими усилиями, не идет в сравнении с необходимостью колоть огромное количество поленьев человеком, из которого за время рабочего процесса сойдет не один пот. При этом наблюдается тенденция к росту производительности без изнеможения работника, чего не скажешь об использовании исключительно ручного труда. По этой причине в домашнем хозяйстве часто встречаются устройства как заводского, так и самодельного изготовления.

Чтобы правильно настроить дровокол, нужно отрегулировать положение пружины, в частности, проверить расстояние от нее до колуна. Такой способ позволяет максимально удобно выполнять раскол полена любой длины. Главное – создать твердую опору для установки обрабатываемых отрезков бревна.

Использование дровокола возможно с задействованием только одной руки, когда работник, слегка приподняв колун, тут же опускает его на установленную заготовку. В результате простого действия клин раскалывает полено пополам, а механизм с помощью пружины возвращается в исходное положение. Таким образом, принцип работы пружинного дровокола основывается на использовании двух физических величин: силы упругости стали и силы тяжести.

Вариант 3

В этом случае изготовление пружинного колуна своими руками предусматривает использование минимального количества деталей.

Для создания подобия сваебойной машины требуются следующие материалы:

• шток, обеспечивающий перемещение оснастки;
• клин, приваренный к скользящей по цилиндрическому стержню втулке;
• утяжелитель, которым оснащается еще один шток, закрепленный в верхней части клина.

В отверстие рабочей колоды, выступающей в качестве ложа для размещения поленьев, устанавливается шток. После закладки чурбака приподнимается утяжелитель, приводя в движение стержень с клином.

Более эффективный раскол полена достигается также за счет расщепления древесины с нижней стороны, где имеется режущая кромка нижней поверхности перемычки, соединяющей втулку с клином.

Заключение

Рассмотренные выше конструкции удобны в пользовании, но характеризуются низкой производительностью. К тому же требуется прилагать небольшие физические усилия. Однако для мангалов, бань и каминов такие устройства вполне подойдут. Мы надеемся, что чертежи механического колуна значительно облегчат вашу работу. Легкой рубки дров вам!

«>
