Механический дровокол своими руками: чертежи, фото, инструкция

Изготовить механический дровокол своими руками хотят многие. Однако, с чего начать, знают далеко не все. Интересно прочитать о конструкции того или иного устройства. На фотографиях они выглядят довольно привлекательно.

В торговой сети предлагают желающим целый арсенал машин для раскалывания чурбаков. Для некоторых из них сняты довольно интересные видеоролики, года демонстрируются особенности работы. На стендах около предлагаемых моделей присутствуют результаты измельчения дров на отдельные полена.

Содержание

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

  1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
  2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
  3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
  4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание. Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

  • Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
  • Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

  1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
  2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
  3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
  4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

Пружины

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

G·L₁ = F·L₂

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза  G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Человек приподнимает груз от уровня пояса на 0,5…0,6 м. В дальнейшем производится отпускание клина. Он падет и разбивает чурбак. Если полного разрушения не произошло, то приходится поднимать колун и чурбан. При последующих ударах действует вес всей системы, удар получается сильнее. Даже сучковатые обрезки разбиваются при многократном ударении.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

  • Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

Гидравлический механизм

  • Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

Инерционный механизм

  • Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

Реечный механизм

  • Кривошипно-шатунный механизм из редуктора  получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

Кривошипно-шатунный механизм

  • Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

Винтовой дровокол

В состав станка входят:

  1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
  2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
  3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
  4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Конус

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Конус винтового дровокола

Самостоятельное изготовление дровокола

У многих жителей сельской местности, а также у дачников возникают вопросы: «Как сделать механический дровокол своими руками? Насколько сложно изготовить станок для колки дров?»

Еще больше вопросов возникает в процессе изготовления. Начинать можно с самого простого устройства. Освоив приемы работы на нем, можно переходить к изготовлению более сложных дровоколов и не только.

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

  • УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
  • Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
  • Струбцины помогут соединять свариваемые детали.
  • Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

Нужны материалы:

  1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
  2. Профильная труба 40·60 мм (30·60 мм).
  3. Рельс длиной 300…400 мм.
  4. Двутавр №№ 12…16.
  5. Уголок № 30…50.
  6. Втулка от подвески автомобиля (она может иметь износ).
  7. Трубы диаметром 40…70 мм.
  8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Схема пружинного дровокола

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Укосины

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Опора для пружины

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Опора на стойке

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Укосины из уголков

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

Цилиндрический фиксатор

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Ось втулки

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Коромысло

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

Окно

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Зубило

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Рукоятка

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Обрезок бревна

Колун

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Раскалывание

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Заключение

  1. Облегчить заготовку дров можно использованием дровоколов. Простейшие виды этих устройств можно изготовить своими руками.
  2. Выполняя пошаговые действия при самостоятельном изготовлении пружинного устройства, несложно самостоятельно изготовить удобный дровокол ударного действия.

Самодельный дровокол. Чертежи конструкций.

Существует несколько видов конструкций дровокола. Различия между ними существенные. Они различаются по сложности изготовления конструкции, по степени безопасности при работе с ними, по удобству и скорости работы. Рассмотрим подробно каждый вид дровокола отдельно.

Ручной дровокол лом-колун

Этот дровокол является самым простым в изготовлении. Принцип его работы основан на энергии удара по колуну тяжелым предметом. Эффект получается практически такой же как если поставить топор на полено и ударить по обуху топора кувалдой. Но этот лом-колун удобнее в работе и скорость работы выше.

Дровокол лом-колунДровокол лом-колун

Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому. Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть.

Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.

Дровокол лом-колун.Дровокол лом-колун. Чертеж дровокола лом-колуна.Чертеж дровокола лом-колуна.

При изготовлении лом-колуна главное соблюсти правило большой разности масс частей колуна и выдержать достаточную длину хода ударной части для создания сильного удара. Эта длина должна быть примерно 50-60см.

Чтобы первую часть колуна сделать максимально легкой, нужно в качестве направляющей использовать тонкостенную трубу и лезвие колуна сделать узким.

Если во время удара вибрация передается на руки, то можно ее значительно снизить, если сделать ручки деревянными. Если ручки изготавливаются металлические, то их нужно приварить на самую тяжелую и массивную ударную часть, это также будет способствовать снижению вибрации.

Для плавности хода ударной части и снижения звука трущихся друг об друга металлических частей, следует использовать полипропиленовую трубу между этими частями.

Чтобы избежать быстрого расклепывания металла в месте удара двух частей лом-колуна, пятно контакта между ними не должно быть слишком маленьким.

Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.

Смотрите видео: ручной дровокол лом-колун

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила удара данного колуна зависит от массы его подвижной части. Чем больше масса колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых металлических частей, например приварить два куска рельсы. Главное, чтобы груз был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола на пружине.Чертеж дровокола. Чертеж дровокола на пружине.Чертеж дровокола. Чертеж каркаса дровокола на пружине.Чертеж каркаса. Чертеж каркаса дровокола на пружине.Чертеж каркаса. Чертеж колуна дровокола на пружине.Чертеж колуна. Чертеж консоли дровокола на пружине.Чертеж консоли. Чертеж кронштейна дровокола на пружине.Чертеж кронштейна.
Смотрите видео: механический дровокол на пружине

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровоколаВинтовой конус дровокола Чертеж винтового конуса дровокола.Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный. При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента.

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

  • поставить мощный электродвигатель 5-7квт.
  • Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.
Винтовой дровокол с маховиком.Винтовой дровокол с маховиком.
  • Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.Схема демонстрирует почему поленья нельзя подавать горизонтально.
Смотрите видео: электрический винтовой дровокол

Электромеханический дровокол с толкателем и редуктором.

Данный вид дровокола довольно массивный и энерго затратный. Стоимость его изготовления высокая, так как предполагает наличие мощного редуктора, но его производительность больше, чем у винтового дровокола.

Принцип действия дровокола основан на шатунном механизме. Редуктор крутит шатун, который скользит по своей направляющей по направлению к ножу. Редуктор создает довольно большое усилие, которое может расколоть практически любые поленья.

Дровокол с толкателем и редуктором.Дровокол с толкателем и редуктором. Дровокол с толкателем и редуктором.Дровокол с толкателем и редуктором. Дровокол с толкателем и редуктором.Дровокол с толкателем и редуктором.

Выбор редуктора, двигателя и диаметров шкивов.

Редуктор можно применить с передаточным отношением не менее 1:20, но лучше всего подойдет редуктор с отношением 1:40 и выше. Но подойдет не всякий редуктор с таким передаточным числом. Нужен редуктор, который выдержит большой крутящий момент и не сломается. Поэтому при выборе редуктора следует обратить внимание на диаметр выходного вала. Он должен быть не менее 40мм.

Количество оборотов на выходном валу редуктора должно быть в пределах 11-14 об\мин. Чтобы получить такие обороты необходим двигатель с оборотами 950 об\мин и редуктор с передаточным отношением 1:70. Получим обороты выходного вала редуктора 950\70=13.5 об\мин. Если же двигатель и редуктор с другими параметрами, то для понижения числа оборотов придется между двигателем и редуктором делать дополнительную ременную передачу.

Например, двигатель 1500 об\мин и редуктор с передаточным отношением 1:30. Рассчитаем диаметры шкивов ременной передачи.

Считаем до каких оборотов редуктор понижает. Для этого делим обороты двигателя на передаточное число редуктора. 1500\30=50 об\мин. А нам необходимы обороты в пределах 11-14 об\мин.  Следовательно, нужно дополнительно ставить ременную передачу. Посчитаем какое передаточное число должно быть на шкивах, чтобы получить 11-14 об\мин. Для этого 50 оборотов разделим на 14, получим 3.57. Такое передаточное отношение немного большое для ременной передачи. Для одного ремня передаточное отношение должно быть не более 1:3 иначе ремень может проскальзывать, когда дровоколу попадутся особо твердые и сучковатые поленьях. Следовательно, нужен или более тихоходный двигатель или делать двух ручьевые шкивы и ставить два ремня. Так как такое отношение ненамного больше, чем 1:3, то можно оставить и так.

Рассчитаем диаметры шкивов. Шкив малого диаметра примем сами за 150мм. Тогда шкив большего диаметра должен быть больше на необходимое нам передаточное число. То есть 150х3.57=535мм. Также чтобы снизить вероятность проскальзывания ремня на малом шкиву, его диаметр нужно принимать как можно большим. То есть шкив с диаметром 100мм имеет больше шансов на проскальзывание ремня, чем шкив с диаметром 150мм. На больших диаметрах и ремни медленнее изнашиваться будут.

Проверим расчеты. 1500 об\мин делим на передаточное 3.57 получим 420об\мин на малом шкиве. Теперь 420об\мин делим на передаточное отношение редуктора 30 и получим 14об\мин.

Двигатель желательно выбирать мощностью от 3квт. Если двигатель слабый, то можно поставить на его вал маховик, с ним маломощный двигатель будет гораздо меньше останавливаться от нехватки крутящего момента в момент раскалывания сучковатых поленьев.

Для такого вида дровокола металлический каркас должен быть достаточно мощным, иначе есть вероятность отрыва редуктора от каркаса или деформации самого каркаса в момент большой нагрузки. Каркас лучше всего сделать из швеллеров №12 или аналогичного им металлопроката.

Нож дровокола желательно сделать из твердой закалённой стали, для этих целей хорошо подойдет пружинная сталь 65Г. Из этой стали делают плоские рессоры. Так, что если в хозяйстве есть кусок такой рессоры, то она идеально подойдет в качестве ножа.

Выбор длины кривошипа

Длина кривошипа, а, следовательно, длина хода толкателя должны выбираться в зависимости от размеров поленьев. Например, поленья длиной примерно 40см. Ход толкателя выберем такой же, то есть 40см. Так как толкатель будет не доходить немного до ножа примерно 5 см, то максимально расстояние между толкателем и ножом получиться 5+40=45см. Длину кривошипа берем в 2 раза меньше хода толкателя, то есть 20см. Это будет расстояние по центрам валов. Длина кривошипа очень важна, так как чем меньше будет длина кривошипа, тем больше будет усилие на толкателе.

Техника безопасности при работе с дровоколом.

Данный дровокол довольно травмоопасный. Чтобы его сделать менее травмоопасным следует устанавливать аварийную кнопку отключения. Желательно, чтобы данная кнопка была довольно большая и в виде гриба. Такую кнопку всегда легко нажать просто ударив по ней рукой. Если вы правша, тогда кнопку выключения следует делать под левой рукой, так как правая будет занято поленом. Вместо аварийной кнопки можно установить педаль, тогда для работы дровокола нога всегда должна держать нажатой педаль, а если ногу убрать, то дровокол выключается.

При сборке дровокола на шатуне некоторые мастера допускают грубую ошибку. Они делают так, чтобы шатун подходил вплотную к ножу практически без зазора. Так делать нельзя. Нужно обязательно оставлять зазор минимум в 5см. Полено расколется в любом случае, даже если шатун будет немного не доходить до ножа, но зато в этом случае рука останется целая, если попадет между шатуном и ножом.

Смотрите видео: электромеханический дровокол с толкателем и редуктором.

Электромеханический реечный дровокол.

Данный дровокол можно назвать одним из самых производительных. Его подвижный нож закреплен на зубчатой рейке, которую в движение приводит шестерня. В изготовлении он довольно сложен, так как требует таких деталей как зубчатая рейка, шестерня, маховик, но скорость его работы перекрывает все минусы изготовления. Рекомендую посмотреть видео о работе реечного дровокола и обзор его конструкции.

Смотрите видео: реечный дровокол против винтового.

Смотрите видео: обзор конструкции реечного дровокола.

Дровокол своими руками: механический, с электроприводом

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть.  Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Содержание статьи

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов - колун приварен к квадратной трубе, залитой бетоном

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

залог успеха в этой модели
Тяжелый колун — вот залог успеха в этой модели
Дровокол механический вертикальный: чертеж с размерами
Дровокол механический вертикальный: чертеж с размерами
Для увеличения эффективности можно сделать утяжелитель
Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош,  если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками - значительно облегчить себе жизнь

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Дровокол своими руками (120 фото)

Жители русских деревень, лишённые обычных для горожан удобств? не имеют возможности пользоваться преимуществами центрального отопления, поэтому они вынуждены отапливать свои жилища при помощи традиционных русских печей, работающих на дровах.

Дрова они потому дровами и называются, что, по сути своей являются изделиями из древесины. То есть, для того, чтобы ими можно было «накормить» печь, длинные брёвна сначала нужно распилить на чурки, после чего чурки раскалываются на поленья.

Краткое содержимое статьи:

Эволюция дровокола

Самым трудоёмким из этих процессов, является расколка чурок на поленья. Единственное орудие, позволяющее колоть дрова – это дровокол. Издревле на Руси дровоколом был молодой мужчина, самостоятельно коловший дрова для своей печки посредством топора или колуна.

Когда мужчине двадцать, тридцать или даже сорок лет, он легко справляется с этой задачей. Размахнись рука, раззудись плечо. К пятидесяти годам, даже втянутому в физический труд человеку, размахивать колуном становится тяжеловато, и он начинает задаваться вопросом: как сделать дровокол и облегчить свой труд, создать особое приспособление для колки дров, назначив его дровоколом вместо себя? Читайте также: как установить водостоков своими руками.


Обзавестись дровоколом сегодня совсем несложно. Взял да и купил, благо производят их крупные компании, гарантирующие шикарные функциональные возможности этих машин. Однако сельский житель нашей Родины не располагает достаточными средствами для его приобретения.

Наш человек – от рождения «Кулибин» — ему достаточно посмотреть на фото дровокола сделанного своими руками кем-то другим, чтобы самому загореться этой идеей и сделать это полезнейшее приспособление самостоятельно.

Существует несколько видов механических дровоколов: ручные, конусные, пружинные. Все они в большей или меньшей степени облегчают процесс расколки дров.

Два кольца, два конца, а посередине лезвие

Простейший ручной дровокол предназначен не столько для облегчения труда, сколько для того, чтобы как-то обезопасить этот труд. Делается он достаточно просто: сваривается круглая железная рама диаметром примерно 25 сантиметров или чуть больше.

Внизу делается металлическое основание, в котором сверлятся отверстия для крепления. Сверху устанавливается железное кольцо диаметром 25 см. Между опорами закрепляется направленное вверх лезвие и приваривается к основанию.


Многочисленные фото самодельных дровоколов такого типа встречаются повсюду в сети и не вызывает особого вдохновения у наших самоделкиных Процесс расколки дров в таком дровоколе напоминает расколку дров топором или колуном.

В кольцо вставляется чурка и устанавливается на лезвие. Для того чтобы её расколоть, нужно просто ударить по ней сверху кувалдой. Конечно, никакой экономии физических усилий, в данном случае не получается, но, поскольку махать приходится не остро отточенным лезвием топора или конусом колуна, а обычной кувалдой, труд становится намного безопаснее.

Дровокол с пружинным механизмом

Несколько более совершенную пружинную конструкцию имеют другие простейшие механические дровоколы, они обеспечивают не только безопасность пользователя, но и значительно облегчает его труд.

Делается пружинный дровокол из бросовых материалов, его изготовление по силам, практически любому мужчине, у которого руки растут от туда, откуда надо. Механизм дровокола состоит из подвижных и неподвижных частей.

Неподвижная часть механизма

Его неподвижной частью является основа, изготавливаемая из стального швеллера, к нему вертикально под углом 90 градусов приваривается неподвижная металлическая опора – такой же швеллер.

Для придания конструкции большей прочности внизу опору с двух сторон укрепляют ещё и стальным уголком в виде распорок.

После чего к нижней части опоры на уровне крепления уголков приваривается площадка с приваренным к ней обрезком трубы таким образом, чтобы угол между площадкой и основанием составил 90 градусов.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Принцип действия

Принцип действия этого механизма прост. Автомобильная рессора удерживает балку дровокола в исходном положении. Под клин дровокола устанавливается чурка, которую нужно расколоть. «Оператор» дровокола резко нажимает на ручку, двигая её вниз. Под действием мускульной силы человека, умноженной на массу утяжелителя, клин раскалывает чурку пополам. После этого ручка отпускается, балка под действием рессоры возвращается в исходное положение.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективней обычного топора или даже колуна, но всё же недостаточно производительны.

Дровокол типа «морковка»

Другое дело дровокол, оснащённый электроприводом или двигателем внутреннего сгорания. Разновидностью таких агрегатов являются конусные дровоколы, которые сегодня запущены в серийное производство на многих предприятиях.

Тем не менее, вряд ли стоит тратить деньги на то, что можно сделать своими руками из подручных материалов. Для этого нужно всего лишь пара шарикоподшипников, пара опор карданного вала, собственно карданный вал и шкив.

Изготовление морковки

Любые из этих деталей легко найдёт почти каждый человек в своём гараже. Иное дело, конус или так называемая морковка, изготовление её требует квалификации токаря и высококачественной стали. Цилиндрическая заготовка должна иметь длину не менее 15-20 см. и диаметр 5-6 см. Конус должен иметь угол 30 градусов. На конус наносится резьба глубиной 2 мм. и шагом 7 мм.

Во внутренней части конуса необходимо выточить достаточно глубокую полость и просверлить два три отверстия на той части заготовки, где нет резьбы, с нанесённой на них внутренней резьбой.

Сборка дровокола

После этого можно начинать сборку «морковного» дровокола. Подшипники устанавливаются в опоры кардана и привариваются к ним. Карданный вал вставляется в подшипник одной из опор, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается вторая опора с шарикоподшипником, до упора во втулку.


Затем на один из концов карданного вала надевается конус и закрепляется на нём болтами. Другой конец вала плотно насаживается на шкив, который закрепляется на карданном вале гайкой.

Опоры шарикоподшипников прикрепляются к станине, под которой устанавливается электромотор, соединённый с дровоколом посредством ремённой передачи. Для снижения количества оборотов «морковки» рекомендуется использовать редуктор.

Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при раскалывании берёзовых чурок, он плохо справляется с берёзовой корой. Его недоработки приходится исправлять обычным топором или колуном.

Фото дровокола своими руками


Сохраните статью себе на страницу:

Пост опубликован: 26.11

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1

Самодельный станок для заготовки дров (24 фото)

Самодельный механический станок для заготовки дров своими руками: фото и описание самоделки.

Заготовка дров для отопления жилища, процесс не лёгкий и чтобы хоть как то его облегчить, народные умельцы придумывают всевозможные приспособления. Среди таких самоделок особое внимание заслуживает станок для заготовки дров, с его помощью можно колоть полена на более мелкие дрова.

Конструкция самоделки показана на фото.

Материалы:

  • Швеллер, трубы, уголок.
  • Бензиновый двигатель от мотоблока, мощностью — 6 л.с.
  • Редуктор 1 : 25.
  • КПП от мотоцикла Урал.
  • Пара колёс ВАЗ.

Изготовлено основание под станок.

Редуктор.

Далее ременную передачу от КПП на редуктор, заменили на цепную.

Здесь установлена КПП от Урала для понижения оборотов двигателя (3600 оборотов в минуту), раскалываю дрова на второй скорости, а если полено большое, то включаю первую передачу.

Вот такой станок для заготовки дров, сделал своими руками умелец, очень нужное приспособление для заготовки дров.

Автор самоделки: Александр Чумаченко.

В этом видео показан аналогичный станок для заготовки дров в работе.

Загрузка...
Как сделать механический дровокол из редуктора. Изготовить своими руками дровокол не сложно, он сэкономит ваше время и силы
  • Что такое дровокол, его типы
  • Характеристики дровоколов
  • Самостоятельное изготовление

Люди, живущие в своем доме или селе, постоянно сталкиваются с задачей наколоть дрова. Для упрощения этого процесса можно изготовить дровокол самодельный. Его применение – это гораздо выгоднее и эффективней, чем колоть дрова обычным колуном, а, кроме того, имеется выгода и в цене – экономически целесообразней один раз собрать дровокол своими руками, чем регулярно оплачивать наем рабочих или покупку уже колотых дров. Также человек без соответствующей сноровки при выполнении этой работы может травмироваться или травмировать окружающих. Стоит отметить и тот факт, что чем тверже дерево, тем труднее его колоть колуном (а твердые породы хорошо горят и дают больше тепла). О том, что такое дровокол, какие типы существуют и как сделать его самому, расскажем ниже.

Что такое дровокол, его типы

Дровоколом называют станок, который предназначен для автоматической или полуавтоматической колки дров. Первое появление подобного устройства относится ко второй половине 19 века, страной-родоначальницей считаются США. Там такие устройства впервые стали производить массово на фабрике, хотя прототипы станков для колки дров в больших объемах появлялись и ранее почти во всех странах Старого и Нового Света (в том числе и в России), однако, первый серийный станок производился в Америке. Главным элементом этого аппарата является гидравлический поршень, который передает свое усилие на колун. Последний, обладая высокой кинетической энергией, разбивает деревянный чурбак, неподвижно зафиксированный. Другой вариант – неподвижный колун, поршень здесь воздействует на бревно, которое с силой ударяется о режущий элемент.

Дровоколы разделяют по принципу устройства привода:

  1. Ручной. В этом приводе ход поршня обеспечивает мощная пружина, помещенная в цилиндр. При помощи мускульной силы человека пружина взводится и фиксируется. Для спуска поршня требуется изменить положение спускового рычага. Для упрощения взвода пружины применяются различные гидравлические или механические устройства. Такие аппараты производятся, в основном, для бытовых работ или используются на малых деревообрабатывающих предприятиях.
  2. Электрический привод. Получил широкое распространение с момента появления асинхронного двигателя. Электроприводные дровоколы являются самыми распространенными станками. Работать они могут по 2 принципам: двигатель нагнетает воздух в ходовой цилиндр, а цилиндр под воздействием высвобождающегося воздуха разгоняет бревно. Другой вариант – двигателем осуществляется движение поршня-колуна. Есть еще и третий вид – двигатель вращает бур, который за счет вращения раскалывает бревно. Однако, последний тип неэффективен, это энергоемкий вариант, он продвигается на рынке рекламными службами фирм-изготовителей буровых станков. Приобретать такое устройство нецелесообразно.
  3. Дровоколы с двигателем внутреннего сгорания. Принципы работы и виды станков аналогичны электроприводным. Разница заключается только в источнике энергии привода: вместо электроэнергии – бензин. Они менее экономичны (т. к. КПД ДВС существенно ниже КПД асинхронного двигателя), чем электрические, и приобретать их нужно только в случае отсутствия в месте работы источника электроэнергии.

Помимо разделения по типу привода, можно условно разделить станки и на оборудование с подвижным и неподвижным колуном (реечный дровокол), по расположению и направле

Гидравлический дровокол своими руками: чертежи, фото, инструкция

Гидравлический дровокол, сделанный своими руками с помощью чертежей, фото и инструкции, представленной ниже, поможет владельцу с минимальными усилиями разрубить напиленные дрова. Поленья имеют площадь в несколько раз большую, чем обычные чурбаки, напиленные из бревна. Ими можно наполнить топку (большой чурбан в узкое пространство печи невозможно засунуть).

Нарубленные в летний период дрова до начала отопительного сезона хранятся в поленнице. Находясь в ней поленья, высыхают значительно быстрее: древесина контактирует с окружающим воздухом значительно лучше, чем можно наблюдать у обрезков ствола дерева.

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

  1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
  2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
  3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
  4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

  • Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
  • Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
  • Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
  • Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
  • Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

  1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
  2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Насосы для привода машин для колки дров от тракторной гидравлики используют для мобильных установок. Их применяют на удалении, где нет возможности подключиться к электросети.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.

Мобильный дровокол

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Схема гидравлического дровокола

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Гидравлический дровокол

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

  • Партия заготовок подвозится к дровоколу.
  • Каждое бревно определенного размера укладывается на ложе.
  • Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
  • Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
  • Расколотые поленья перемещаются на подставки за пределами ножа.
  • Оператор переключает гидрораспределитель для обратного перемещения толкателя.
  • Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
  • Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Вид древесины Среднее усилие на колуне, кН
Диаметр бревна, мм
200 300 400
Угол при вершине 15 °
Дуб 17 27 44
Береза 11 24 41
Сосна 5 13 21
Ель 8 15 23
Вяз 20 32 55
Ясень 11 21 36
Осина 7 14 22
Липа 2 3 5
Клен остролистный 11 22 39
Клен 13 24 42
Угол при вершине 20 °
Дуб 24 33 51
Береза 16 29 48
Сосна 8 15 24
Ель 11 18 26
Вяз 28 39 65
Ясень 15 25 42
Осина 10 17 26
Липа 3 4 6
Клен остролистный 16 27 45
Клен 18 30 49
Угол при вершине 25 °
Дуб 26 38 56
Береза 18 34 52
Сосна 8 18 26
Ель 12 21 29
Вяз 31 44 70
Ясень 17 29 46
Осина 11 19 28
Липа 3 5 6
Клен остролистный 17 31 49
Клен 20 34 52

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

Какой двигатель нужен для привода, можно рассчитать путем задания исходных данных. Нужно ориентироваться на оборудование, которое можно приобрести в торговой сети или заказать в интернет-магазинах.

При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.

Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»

Пошаговое руководство изготовления дровокола на основе гидравлического домкрата

Из гидравлического домкрата домашний мастер может самостоятельно изготовить простейшую конструкцию. Потребуются:

  1. Двутавр № 16, он будет использован для изготовления станины и опор.
  2. Стальная пластина толщиной 8…10 мм. Ее можно использовать для изготовления усилителей, кронштейнов и ножа.
  3. Пружины растяжения длиной 250…300 мм (2 шт.). Они понадобятся для автоматического возврата толкателя в исходное положение.
  4. Гидравлический домкрат, рассчитанный на усилие до 6 т.

Понадобится инструмент:

  • углошлифовальная машинка с отрезными дисками и лепестковым кругом;
  • сварочный аппарат;
  • измерительный инструмент;
  • электродрель с набором сверл.

Процесс изготовления дровокола

Габариты

По габаритам гидравлического домкрата и длины отрезков бревен подбираются габариты будущего устройства.

Нарезка заготовок

С помощью УШМ производится нарезка заготовок, рассчитанным по эскизному проекту.

Заготовки

Производится подсчет нужных заготовок перед началом сварочных работ. При проектировании разрабатывается спецификация всех элементов, используемых в конструкции.

Стыковка фрагментов

Предварительная стыковка фрагментов, чтобы уточнить правильность предварительных расчетов и проектирования.

Опоры под станину

Подготовлены опоры под станину. Для придания качества все швы и поверхности зачищаются после завершения приварки элементов друг к другу.

Площадка

Чтобы не было сбоев, основные узлы фиксируются на ровной площадке.

Сварка

При необходимости после прихватки можно повернуть свариваемые детали, чтобы гарантированно проварить все швы.

Лезвие ножа

Лезвие будущего ножа изготавливается из листовой стали. В конструкции нож будет состоять из двух пластин, устанавливаемых под углом друг к другу.

Соединение сваркой

Элементы ножа соединяются сваркой. Его монтируют сразу на станине.

Примерка домкрата

Производится примерка домкрата по месту его будущего расположения.

Хомуты

Фиксация осуществляется с помощью хомутов, изготавливаемых по месту.

Изготовление толкателя

Изготовление толкателя. Используется пластина 10 мм. Чтобы шток не смещался в сторону, применяется кольцо, изготовленное из подходящего куска трубы.

Пружины и крепления

Примеряются пружины, разрабатываются крепления к толкателю и задней опоре.

Фиксация крюками

После изготовления петель их приваривают к толкателю, а также к задней опоре. Фиксация выполняется крюками с резьбой, чтобы проще регулировать усилие натяжения пружин.

Покрытие грунтовкой

Сначала изделие покрывают грунтовкой.

Черная краска

В дальнейшем окрашивается черной краской.

Сборка дровокола

Производится сборка дровокола.

Монтаж

Затем выполняется его монтаж на стену.

Работа устройства

Устанавливается на станине полено. Увеличивая давление на домкрате, добиваются его раскалывания.

Видео: гидравлический дровокол своими руками.

Устройство на базе автомобильного гидравлического домкрата готово к использованию. Оно простое по устройству и надежное в эксплуатации. Прослужит не один год.

Сделайте свой собственный Log Splitter. Простой дизайн минимальных инструментов

Etsy использует файлы cookie и аналогичные технологии, чтобы обеспечить вам лучший опыт, обеспечивая такие вещи, как:

  • Основные функции сайта
  • обеспечение безопасных, безопасных транзакций
  • безопасный вход в аккаунт
  • запоминание учетной записи, браузера и региональных предпочтений
  • запоминание настроек конфиденциальности и безопасности
  • анализ трафика сайта и использования
  • персонализированный поиск, содержание и рекомендации
  • помогает продавцам понять свою аудиторию
  • показывает релевантные целевые объявления на Etsy
  • и за его пределами

Подробную информацию можно найти в Политике Etsy в отношении файлов cookie и аналогичных технологий и в нашей Политике конфиденциальности.

Всегда на

Требуемые файлы cookie и технологии

Некоторые из технологий, которые мы используем, необходимы для критически важных функций, таких как безопасность и целостность сайта, аутентификация учетной записи, настройки безопасности и конфиденциальности, данные внутреннего использования и обслуживания сайта, а также для правильной работы сайта для просмотра и транзакций.

от

Настройка сайта

Файлы cookie и аналогичные технологии используются для улучшения вашего опыта, например:

  • запомнить ваш логин, общие и региональные предпочтения
  • персонализировать контент, поиск, рекомендации и предложения

Без этих технологий такие вещи, как персональные рекомендации, настройки вашей учетной записи или локализация, могут работать неправильно.Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

от

Персонализированная реклама

Эти технологии используются для таких вещей, как:

  • персонализированных объявлений
  • , чтобы ограничить количество просмотров рекламы
  • .
  • , чтобы понять использование через Google Analytics
  • чтобы понять как ты добрался до Etsy
  • , чтобы убедиться, что продавцы понимают свою аудиторию и могут предоставить релевантную рекламу

Мы делаем это с партнерами по социальным сетям, маркетингу и аналитике (у которых может быть своя собственная информация, которую они собрали).Сказать «нет» не помешает вам видеть рекламу Etsy, но это может сделать их менее актуальными или более повторяющимися. Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

,

Как сделать деревянные шестерни

Эта страница также доступна на испанском языке

Некоторые люди боятся делать свои собственные деревянные шестерни для зажимного болта. Так что я решил немного подробнее остановиться на теме изготовления снаряжения.

Вы можете нажать на любое изображение в этой статье, чтобы увеличить его.

Метод, который я использую для изготовления шестерен для зажима коробки, такой же, как для механизмов для деревянного роутера, но в этой статье я остановлюсь на джиге с коробкой.

Очень важно использовать хорошую фанеру для передач. Обыкновенная ель или пихта фанера имеет слишком грубые слои, а древесина недостаточно прочная. Но балтийская березовая фанера, с тонкими березовыми слоями повсюду, делает для отличного материала. Вы также можете иметь некоторый успех используя пластик UHMW, Masonite или Phenolic. Но обычные доски или нормальные фанера не рекомендуется.

Начните с создания шаблона для формы передач. Есть несколько способов сделать шаблон передач.Вы можете использовать бесплатный онлайн генератор шаблонов передач, или мой более сложный генератор шаблонов передач, или, если вы используя планы джигунов или планы подъема маршрутизатора, вы можете просто напечатать соответствующие размеры шаблонов прямо из планов. Коробка Джиг планирует даже включают шестерни любого размера до 48 зубьев.

Приклейте бумажный шаблон на кусок березовой фанеры толщиной около 10 мм (3/8 "). Я всегда приклеить его, нанеся очень тонкий слой клея по краям шестерни, а затем нажав на бумажный шаблон на.

Затем, используйте шило, чтобы пробить divot в центре между каждыми двумя зубцами шестерни.

Используйте сверло 5/16 (8 мм), чтобы просверлить отверстие в каждом пространстве между зубы. 5/16 "- это как раз тот размер зуба, который используется в шестерни для зажима шарнира коробки или подъема маршрутизатора.

Дивоты, сделанные с помощью шило, помогают центрировать точку сверла на каждом отверстии. Обратите внимание, что упражнение проходит немного дальше, чем предполагает шаблон, но это нормально.

Поскольку мои шестерни должны сцепляться при 90 градусах, лучше всего наклонить стол при изготовлении надрезов по бокам зубов.Это приводит к зубья, слегка сужающиеся к сопряженному механизму.

Стол должен быть наклоняется вправо при резке левой стороны зубов и влево при резке правой стороны зубов, так что зубы будут сужаться к дну.

Я также использую этот кусок фанеры, прикрепленный к столу, как своего рода нулевой клиренс вставка ленточной пилы, которая сокращает разрыв на нижней части механизма.

На самом деле относительно легко сделать вставки с нулевым просветом для моей ленточной пилы Может быть плохая идея, если стол с лезвием с нулевым зазором вокруг лезвия может быть плохой идеей.

Если ваш стол ленточной пилы нельзя наклонить влево ( моя самодельная ленточная пила не наклоняется влево), вы можете импровизировать, положив кусок фанеры на и наклоняя его с помощью проставки.

Если вы делаете нормальные шестерни, которые сцепляются в одной плоскости (в отличие от шестерен, которые несовершенно сетка под 90 градусов для моих приспособлений), вы не должны резать зубы под углом, поэтому весь наклон стола не требуется.

С промежутками между зубами, уже вырезанными отверстиями, которые мы просверлили, нет необходимости резать боком в нижней части зубов, поэтому резка идет довольно быстроПосмотрев на YouTube различные видеоролики о станках с ЧПУ ручной работы, Я почти уверен, что смогу резать один быстрее, чем большинство самодельных станков с ЧПУ, тем более что ЧПУ машины обычно должны сделать два или три прохода для этой толщины материал.

После обрезки боков зубов я подстригаю все зубы по длине.

После вырезания всех зубов и сверления центрального отверстия шаблон не нужно больше Я обычно шлифую его шлифовальной машиной.Это помогает соскоблить как можно больше зубилом.

Пришло время опробовать новое снаряжение, установив его на зажимную муфту. Этот работал нормально, без любая привязка. Если вы делаете свою первую передачу, вы можете попробовать ее перед шлифовкой шаблона, на всякий случай, если вы хотите посмотреть, что может остаться из линий на шаблоне, когда его немного подправить.

Если некоторые части вашего снаряжения в конечном итоге связываются, вы можете использовать файл, чтобы настроить форму зубы.

Вы можете едва видеть, как зубы слегка сужаются к основанию на этой фотографии. Но это имеет большое значение. Я привык не сужать зубы, и они обычно требуют немного поработать с файлом, чтобы они не связывались.

Для зубчатых передач шарнира коробки я должен приложить ручку к передаче. Но толщиной 10 мм березовая фанера слишком тонкая, чтобы винт хорошо держался, поэтому я всегда склеиваю блок дерева на часть редуктора.

Далее я наношу два или три слоя лака.Я полагаю, что лак помогает связать волокна зубы вместе, чтобы сократить износ. Это также помогает более легко скользить по Джиг, чтобы легче было повернуть.

Если вы не хотите беспокоиться о лаке, возможно, стоит затвердеть зубы, чистя немного клея дерева по краям.

Мне нравится использовать винт с гладким хвостовиком для ручки. Но короткие шурупы всегда иметь темы до головы. Поэтому я использую гораздо дольше вместо этого деревянный винт, и я обрезал винт до нужной длины с помощью угловой шлифовальной машины.

Всегда весело видеть искры летят. Обычно не так много искр, но я намеренно сокращаюсь, чтобы получить больше искры на картинке. Я разрезал этот винт примерно за секунду. Возможно маленький слишком быстро!

Я держал винт, ввинчивая его в кусок дерева, и зажимая этот кусок дерево в тисках У вас может возникнуть соблазн отрезать винт ножовкой, но сталь в шурупах Это слишком сложно, чтобы хорошо резать пилой.

После обрезки я сниму заусенцы и наложу на него небольшой конус так что я все еще могу получить это в дыру.Я намеренно просверлил резьбовое отверстие на маленькая сторона, так что винт будет плотно прилегать.

Вкрутите винт рукоятки до упора, затем верните его примерно на четверть оборота так что ручка свободно вращается на хвостовике винта. Также убедитесь, что винт не торчит нижняя часть шестерни.

И это все, что нужно. Я сделал около десяти передач разных размеров для моей коробки совместный джиг, но вам действительно не нужно так много. Просто каждый раз, когда мне нужно пространство режет с интервалом, для которого у меня уже нет подходящего механизма, я просто делаю точный размер снаряжение для этого.


И, наконец, видео всей процедуры!


Проекты и инструменты, связанные с оборудованием:

Вернуться на мой сайт Деревообработка

Free Picture Stencil Maker

Бесплатный рисунок трафарет Maker

Rapid Resizer не совместим с этой версией вашего веб-браузера. Пожалуйста, используйте недавно обновленную версию Chrome, PLATFORM SPECIFIC или Firefox.

Автоматическая трассировка фотографий и рисунков в трафарет, рисунок, линию или эскиз. Отлично подходит для живописи, деревообработки, витражей и других художественных конструкций.

Распечатать Редактировать письмо трафарет дизайнер цвет Удалить

Если у вас есть учетная запись Rapid Resizer, пожалуйста, войдите в систему, прежде чем связаться с нами.

Основные инструкции см. В руководстве по началу работы. Управляйте своим аккаунтом здесь.

Если вам нужна помощь старого Rapid Resizer & Pattern Wizard, его база знаний здесь.


Свяжитесь с нами, если вы не можете найти ответ выше

Был сбой при отправке вашего сообщения.Пожалуйста, убедитесь, что вы подключены к Интернету и попробуйте снова. Если это не сработает, вы можете написать нам по электронной почте [email protected]

Спасибо, что связались с нами. Мы получили ваше сообщение. Обычно мы свяжемся с вами по крайней мере на следующий день (с понедельника по пятницу).

Вам может понадобиться проверить папку со спамом для нашего ответа. Пожалуйста, не отправляйте несколько сообщений об одной и той же проблеме.

,

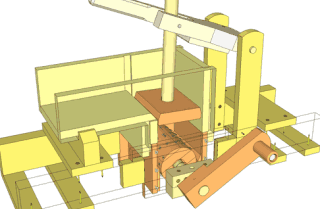

Планы деревообработки

Пантороутер - это шаблон для резки тенона
на основе шаблона
, который
имеет все виды применения
для резки сложных
деревянных соединений
Пантороутер планы
Pantorouter XL является увеличенной версией моего pantorouter, предназначен для размещения погружных маршрутизаторов. Он также имеет больший диапазон движения. Но это занимает больше места.
Панторутер XL планы
Самодельная ленточная пила
не должна быть компромиссом.
Никаких нестандартных металлических деталей не требуется.
Планы ленточной пилы
Меньшая 14-дюймовая ленточная пила
, которая также превращается в лесопильный завод

14 "ленточная пила / лесопилка
Самодельная 20-дюймовая ленточная пила с
13-дюймовой (34 см) пропил-емкостью,
и достаточно большой, чтобы взять
лезвий пилорамы.
20-дюймовые ленточные пилы

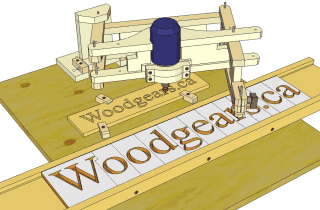

Этот пантограф маршрутизатора отличается от обычных
тем, что он поддерживает вес
маршрутизатора.Это позволяет также контролировать глубину резания
,
и дает намного лучший обзор резания
.
3-D маршрутизатор пантограф
Маршрутизатор поднимается до 45 °.
Это действительно расширяет возможности
для создания пользовательских формовок
, даже с базовыми наборами бит маршрутизатора
.
Наклонный лифт

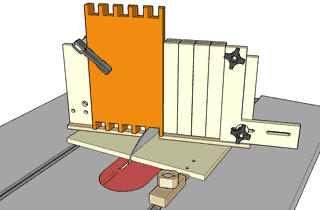

Оснастка с помощью шурупа-шурупа до
позволяет точно прорезать пространство по дереву
для изготовления соединения коробки и пальца
на настольной пиле.Одновременно может быть обрезано до восьми
досок.
Стопорный зажим
Резчик копий маршрутизатора. Копирует сложные трехмерные фигуры. Четыре оси (маршрутизатор может наклоняться) и магазины более компактный, чем коммерческие машины.
Маршрутизатор копировально-вырезной станок
Слотно-долбежный станок
с использованием роутера. Легко установить
, и режет чище и на
быстрее, чем большинство других дробилок
.
Слот долбежный станок
Шпилька, которая позволяет разрезать обе стороны шипа простое движение рычага для большей скорости и большего точная резка шипов.
Быстросъемный джиг
Настольная пила ласточкин хвост.
допускает большее разнообразие, и больший размер сустава, чем это возможно с джиг-роутер
Настольная пила для ласточкин хвоста
Меньше, чем обычный пылесборник, тише и экономичнее, чем в магазине.
Маленький пылесборник
12-дюймовый фуганок, построенный из частей, спасенных от дешевой 12-дюймовой толщины строгальный станок. Легко для двух человек носить с собой.
Самодельный деревянный фуганок
Самодельная настольная пила на основе циркулярной пилы, с более надежный способ монтажа пилы и простой механизм регулировки глубины
Самодельная настольная пила

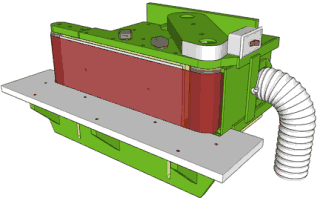

Ленточная шлифовальная машина размером 6 x 48 дюймов, может использоваться как обычная ленточная шлифовальная машина или перевернул на бок, чтобы использовать как шлифовальный станок
Ленточная шлифовальная машина 6 x 48 дюймов
Ленточная шлифовальная машина 1 х 42 дюйма. Использует более длинные ремни (42 "), чем большинство полосовые шлифовальные машины. Глубокая глотка и сменные валики позволяют этой шлифовальной машине шлифовать выпуклые и вогнутые края, заменяя шпиндельные шлифовальные машины для большинства применений, и это быстрее и менее пыльный
1 "x 42" полосовой шлифовальный станок
Деревянный настольный токарный станок, с деревянными подшипниками. Этот токарный станок длиной 80 см оснащен двигателем мощностью 1/3 л.с. поворачивать шпиндели длиной до 43 см и чаши до 26 см диаметр. При весе всего 20 фунтов без двигателя, легко убрать, когда не используется.
Деревянные планы токарного станка

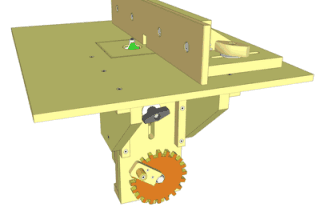

Не наклоняющийся деревянный лифт. Это мой старый дизайн раньше Я придумал наклонную версию.
Деревянный роутер лифт
Измельчитель яблок, для извлечения сока из яблок.яблоки перед тем, как сок будет эффективно извлечен нажав.
Яблочная дробилка
Получите скидки, если вы покупаете более
, чем один план на странице покупок.
Скидки на несколько покупок

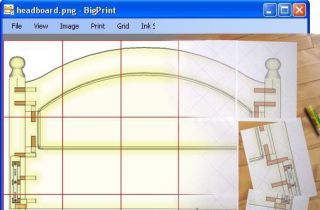

Программное обеспечение для деревообрабатывающих

Увеличьте свои планы по деревообработке
до 1: 1. Программа для
создания полноразмерных многостраничных распечаток
из чертежей и
моделей САПР
Программа BigPrint

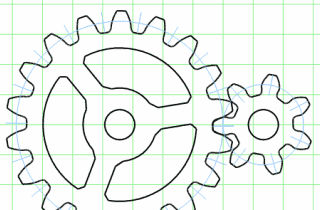

Мой генератор шаблонов делает печатные бумажные шаблоны для режущие механизмы из фанеры ленточной пилой.Многие люди также используют его с ЧПУ.
Редуктор и программа генератора шаблонов передач
Программа для вашего компьютера на
, создающая трафаретные блоки с использованием любого шрифта
на вашем ПК.
Трафаретная программа

Другие планы на продажу: Игрушки и мебель (скидки при покупке более одного)


.
