Приспособление для колки дров своими руками: механические, гидравлические, реечные дровоколы

Дровозаготовка — процесс, требующий от человека существенных трудозатрат. Даже купленные дрова нуждаются в распиловке и колке, после чего их ещё нужно сложить в дровяной сарай для сушки. Больше всего сил уходит, конечно, на колку. Сделать этот процесс менее трудоёмким поможет дровокол. Можно приобрести готовое устройство (но это потребует значительных вложений) или сделать приспособление для колки дров своими руками.

Механические дровоколы

С заготовкой небольших объёмов дров можно легко справиться при помощи механического дровокола. У такого устройства есть свои плюсы:

  • незамысловатость конструкции с почти полным отсутствием сложных агрегатов;
  • минимум затрат, так как приспособление для колки дров можно собрать, используя металлолом и детали от старой бытовой техники.

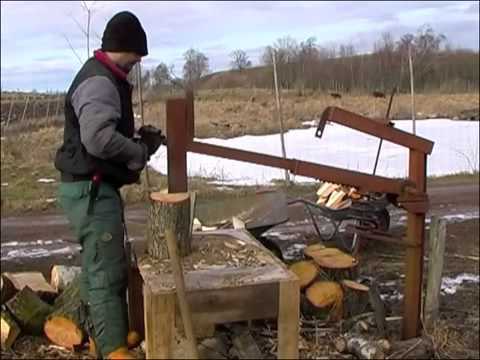

Механический колун

Простейший самодельный дровокол своим устройством походит на колодезный журавль. Конструкция повторяет его почти полностью, но ведро для набора воды заменено здесь колуном и рукоятками. Сочленение стойки и коромысла лучше делать шарнирным, в таком случае понадобится лишь качественная смазка.

Принцип действия такой ручной дровоколки очень прост. Предварительно напиленные чурки устанавливаются на опору, а затем рычаг резко тянется вниз. Таким образом, колка происходит за счёт силы инерции, набранной колуном. Действие повторяют до получения поленьев нужного размера.

Такой механический колун своими руками собирается без особых усилий и буквально из подручных материалов — обрезков труб и уголков любой величины, а в качестве колющего элемента можно использовать обычный топор. Ещё один плюс: дровокол-самоделку можно изготовить разборной, что позволит его легко переносить с места на место и хранить в закрытом помещении.

Но у такого приспособления немало минусов.

  1. На колку дров по-прежнему приходится затачивать значительные усилия. При этом основная их часть приходится на остановку хода колуна после развала полена.
  2. Такой ручной дровокол занимает много места, длинна рычага обратно пропорциональна количеству усилий, но и такое простое механическое устройство значительно уменьшает трудозатратность процесса.

Подобная конструкция предполагает значительную массу самого колуна. Для достижения требуемого результата лезвие следует приваривать к тяжёлой цельной металлической болванке. Более простой способ — приваривать его к трубе любого сечения, предварительно залитой бетоном. Очевидно, что изготовить дровокол по такой схеме самостоятельно способен любой человек, умеющий работать со сваркой.

Пружинное приспособление

Можно немного доработать конструкцию простого механического дровокола. В этом случае, имея меньшие размеры, он будет требовать для колки дров ещё меньших усилий. В таком исполнении главный рабочий узел дровоколки — пружина, закрепляемая на неподвижном основании. Верхняя часть её упирается рабочую перекладину, на конце которой и будет закреплён сам колун.

При работе с подобной конструкцией основную работу по удержанию колуна после развала полена проделывает пружина. Главная задача здесь заключается в подборе такой пружины и упора, чтобы от человека требовался минимум усилий, но вместе с тем их хватало бы для роспуска самых крупных и сучковатых чурбаков. Опору для пружины можно сделать подвижной. Это позволит изменять параметры устройства с учётом конкретных условий. Такую конструкцию можно настроить и под определённого человека.

Важную роль играет и конструкция подвижного соединения станины и рычага с закреплённым на нём колуном. Оптимальный вариант здесь — использовать подшипники. Хорошо, если они будут качественными, а ещё лучше — самовыравнивающимися.

Наименьшая высота подобного самодельного дровокола составит около восьмидесяти сантиметров. Это значительно повысит удобство его хранения. Но в таком случае придётся работать наклонившись, что увеличит нагрузку на спину, или использовать дополнительную подставку для станка.

Более удобным в использовании будет устройство, изготовленное с учётом вашего роста. Нужно экспериментальным путём определить, на какой высоте удобнее устанавливать полено для колки, и прибавить к ней среднюю высоту самих чурок. Это и будет оптимальная высота станины. Наклоняться придётся все равно, но только для того, чтобы установить полено на подставку, а не всякий раз, опуская колун.

Для повышения мобильности конструкции с одной стороны станины закрепляют колёса, с другой — неподвижные упоры.

Инерционное вертикальное устройство

Ещё одна довольно простая для самостоятельного изготовления схема. Чтобы сделать такое устройство для заготовки дров своими руками, понадобятся две металлических трубы различных диаметров. Для изготовления основания подойдёт любая тяжёлая пластина. Ну и, конечно, нужен сам колющий элемент конструкции.

Устройство самое примитивное и не потребует для сборки больших усилий и особых навыков. На тяжёлое металлическое основание приваривается труба с толстыми стенками (или железный прут) примерно в метр высотой. Она будет играть роль направляющей. По ней должен свободно перемещаться колун, приваренный к трубе чуть большего сечения, чем направляющая. Колка дров происходит за счёт веса колуна и его инерции.

Но такой дровокол не сможет с первого раза расколоть крупные и сучковатые чурбаки. Для повышения его эффективности можно утяжелить колющий элемент. Утяжелитель лучше сделать съёмным, чтобы использовать его только в случае необходимости. Другой способ — ударить по застрявшему в полене колуну кувалдой.

Дровоколы с электроприводом

Ручной механический дровокол хоть и облегчает дровозаготовку, все же требует заметных затрат физического труда. Сделать процесс ещё легче поможет использование в конструкции электрического мотора или двигателя от мотоблока. Есть несколько различных конструкций таких дровоколов. Но изготовление своими руками устройства по такой схеме уже сложнее. Помимо умения работать со сварочным аппаратом, пригодится минимальное знание электрики и механики.

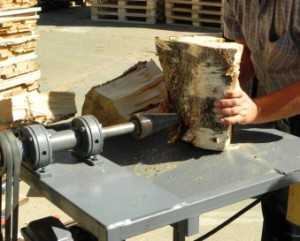

Винтовой (конусный)

Одни из самых популярных типов электродровоколов — конусные и винтовые. Отличаются они только наличием резьбы на колющем конусе или её отсутствием.

Колка дров происходит за счёт врезания вращающегося конуса в полено. Он раздвигает волокна древесины и постепенно разрывает бревно на части. У крупных поленьев сначала скалываются края и только после этого разрывается сердцевина.

Рекомендации по изготовлению:

  • Параметры конуса и резьбы. Намного легче идёт процесс колки дров, если на поверхности конуса нанесена резьба, тогда конус сам входит в чурбак, раскалывая его. Самое сложное — грамотно нарезать резьбу на конусе. При доступе к токарному станку и опыте работы на нём эту деталь можно изготовить самостоятельно. В противном случае её придётся заказывать. Опытным путём установлено, что оптимальными параметрами для резьбы являются следующие: шаг 7 миллиметров с глубиной 3 мм. Глубина отверстия для посадки на вал редуктора двигателя должна составлять не менее 7 см. Если готовый конус с резьбой уже имеется — изготовление этого дровокола своими руками не отнимет много времени.
  • Электромотор и редуктор. Необходим электродвигатель достаточной мощности от 2 кВт и более, при этом с частотой вращения от 250 до 600 об/мин. При скорости вращения вала в менее 250 об/мин. колка происходит медленно, а при более 500 — можно не удержать полено в руках. Если посчастливилось найти двигатель с подходящими параметрами, можно насадить уже изготовленный конус на его вал. Если число оборотов выше — придётся использовать понижающий редуктор или применять цепную / ременную передачу для уменьшения частоты вращения. Цепные передачи сильно шумят, требуют смазки, а иногда сложно подобрать необходимые для них звёздочки. Ременную передачу лучше делать двойной. Это позволит снизить частоту проскальзываний.
  • Где расположить мотор. Если в конструкцию все же пришлось включить передачу, то двигатель будет удобнее расположить снизу, а сам винтовой колун установить на уровне, выбранном с учётом своего роста, чтобы работать наклонившись. Сам винт-колун лучше закрепить на высоте от 8 до 12 сантиметров над рабочей поверхностью. В таком случае даже поленья малого размера не будут проворачиваться.

Гидравлический колун

Самодельный дровокол гидравлический — наиболее мощный. Но он и стоит больше, и сложен в изготовлении. Кроме основания, электромотора, передачи и режущих элементов потребуется ещё и достаточно мощный гидравлический цилиндр (как в домкрате), а такие цилиндры недешевы. Помимо этого, потребуется бак для гидравлической жидкости и насос.

Гидравлический станок для колки дров работает с большим усилием, и для его сборки потребуется металл толщиной до 10 миллиметров. Развиваемой им мощности достаточно, чтобы за один приём развалить чурбан на 8 поленьев. Поэтому колющий элемент конструкции целесообразно изготовить в форме звёздочки.

Агрегат на зубчатой рейке

Принцип действия похож на гидравлический дровокол, но роль поршня гидравлического цилиндра здесь играет зубчатая рейка, входящая в состав червячного механизма. Закреплённый на конце рейки упор продавливает чурку через колун, закреплённый на станине неподвижно. Также при изготовлении реечного дровокола своими руками может потребоваться редуктор или понижающая передача.

Если для изготовления обычных дровоколов хватит подручных материалов и умения работать со сваркой и болгаркой, то для сборки винтового, гидравлического или реечного дровокола понадобятся навыки токаря, знание механики, электрики, умение производить расчёты и строить чертежи во всех подробностях, а поиск некоторых комплектующих будет трудным.

pochini.guru

типы станков, описание, схемы изготовления ручных и механических моделей

Если вы живете в своём доме с автономной отопительной системой, перед вами возникает вопрос заготовки дров.

Заниматься этим трудоёмким и муторным занятием, тратя драгоценное время, не рентабельно, поэтому пора задуматься и сделать дровокол своими руками. Здесь мы рассмотрим все возможные конструкции: от простейших, на изготовление которых уйдёт два дня, и до сложных конструкторских решений, над которыми придётся потрудиться.

Классификация дровоколов

Чтобы составить представление о дровоколах, обратимся к одной из их типизаций. По методу закладки поленьев бывают:

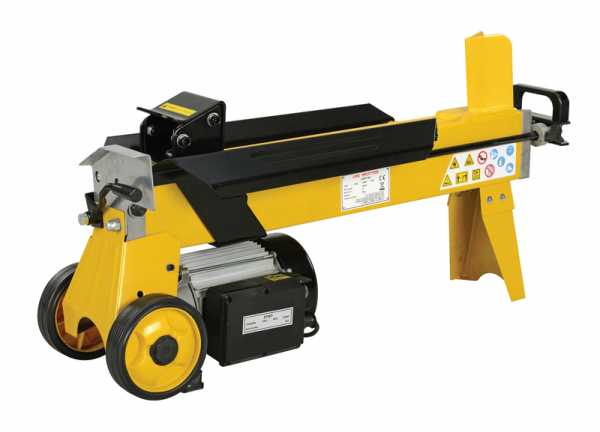

  • горизонтальные — на станину выкладываются бревна и либо лезвие двигается им навстречу, либо чурка надвигается на нож;

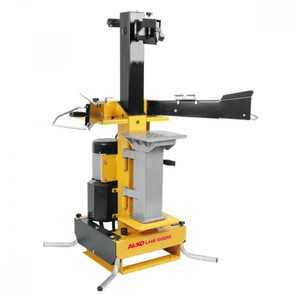

  • вертикальные — колун надавливает на полено сверху, но в таком случае деревянную заготовку нужно будет зафиксировать руками, или придумать конструктивный элемент, выполняющий эту функцию.

По приводному типу выделяют следующие механизмы для заготовки дров:

  • механические дровоколы — простые и надёжные, идеально подходят для малого объёма работы;

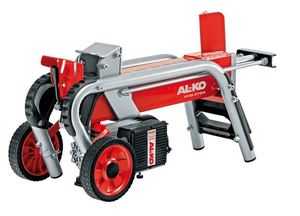

  • электрические — стационарно размещённые, ограниченные местом подключения к сети, средней мощности, поэтому не слишком производительны;

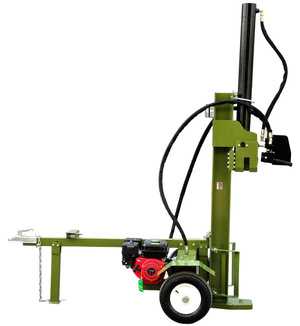

  • бензиновые или дизельные — относительно автономные, имеющие наибольший потенциал выработки.

Схема сборки ручного устройства

Этот тип только облегчает процесс раскалывания поленьев, так что потрудиться всё-таки придётся.

Для изготовления нам понадобятся:

  • материалы, которые уже имеются у вас, или придётся их докупить;
  • чертежи, видеоуроки практиков, фото готовых экземпляров и рабочего процесса — найти эти материалы в интернете не так сложно;
  • инструменты — болгарка, сварочный инвертор;
  • навыки сварщика, умение составить и рассчитать схему и смекалка, ведь любую готовую схему надо будет приспособить к имеющимся у вас в наличии деталям.

Варится круглая рама, которая своим диаметром немного превышает диаметр чурок (приблизительно 23 см). Для этого необходимо взять круглую, толстую металлическую заготовку и приварить к ней две трубы, высота которых должна составлять 35 см. Чтобы закончить раму, сверху ещё потребуется приварить кольцо. Внизу устанавливается остриём наверх нож, а в основе проделываются отверстия для крепежей.

На нож устанавливается полено и сверху ударяется кувалдой. Однако стоит помнить, что такой дровокол подходит только для мягких пород деревьев.

Изготовление пружинного дровокола

Вам понадобятся:

  • отрезок швеллера;
  • уголки;
  • автомобильная пружина;
  • пластина-нож;
  • отрезок трубы;
  • шарнирный узел;
  • рельса-утяжелитель.

Сперва варим опору для будущего дровокола, готовим площадку под пружину. Следующим шагом будет приваривание трубы, распорок и площадки к опоре. Вырезаем место под крепление балки к опоре. Саму балку с шарнирным узлом навешиваем на опору и привариваем, сохраняя её подвижность. Прикрепляем балку с колуном в горизонтальном положении. Привариваем рельсу и ручку к нашему станку для колки дров.

Опускаясь на чурку, колун раскалывает её и возвращается в исходное положение — вот и весь принцип действия.

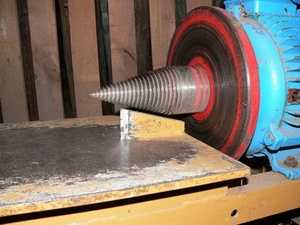

Винтовой (конусообразный) станок

Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.

Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.

Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.

Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.

Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).

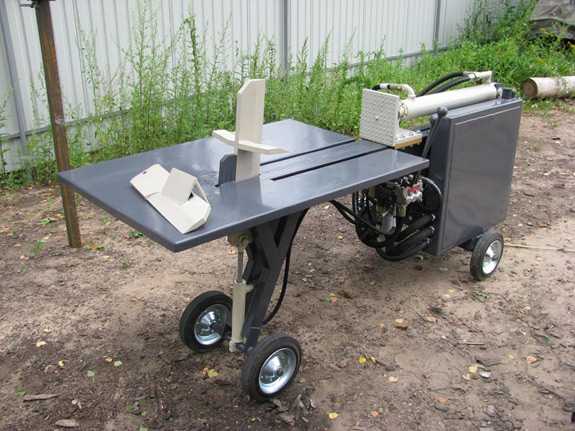

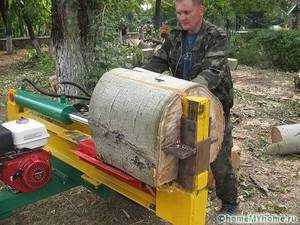

Гидравлический дровокол ручной сборки

Если количество дров для заготовки очень велико, стоит задуматься над сооружением более сложного агрегата для их переработки. Гидравлический дровокол изготовить труднее, но вполне возможно. Вот принцип его действия: чурбан, под давлением цилиндра, по платформе скользит к ножам, где раскалывается на части. В зависимости от конструктивных особенностей ножа, чурка может разделяться на 2, 4, 6, 8 частей.

Собирая дровокол, нужно учитывать следующие параметры:

  • горизонтальное или вертикальное расположение чурбана;
  • наибольший размер заготовляемых при помощи механизма чурок;
  • сила раскалывания полена, зависящая напрямую от размера гидроцилиндра и мощности двигателя.

Вам понадобятся гидравлический цилиндр, масляный бак, насосное оборудование, узел управления потоками жидкости, блок управления, двигатель.

Сначала нужно будет сделать раму, если в будущем вы собираетесь перемещаться на другое место заготовки дров, заранее подумайте о колёсном варианте дровокола. На раму прикрепляете часть сборки с гидравликой. Чтобы соединить в рабочую цепь эти элементы, лучше пригласить хорошего гидравлика.

Конструкция может быть более упрощённой: крестообразный нож заменяется колуном, а гидроцилиндр — домкратом, соответственно. Если вы использовали домкрат движущим элементом, то запомните, давление в нём создаётся только с одной стороны поршня, и обратный ход обеспечивается пружинами. В гидроцилиндре масло может создавать давление с разных сторон, благодаря подаче масла за или перед цилиндром. Это значительно ускоряет ход в обратную сторону.

Реечный вариант устройства

В основе такого агрегата — закреплённый на рейке толкатель, двигающийся за счёт зубчатой передачи. Механизм задействуют нажатием на специальную ручку, которая сцепляет шестерни. Толкатель двигает бревно на закреплённый нож и последний разделяет заготовку на части. Отвод ручки назад возвращает толкатель в первоначальное положение. Движение обеспечивается мотором, который передаёт вращательный момент на шестерню при помощи клиновой ременной передачи.

В основном настраивать при сборке дровокола приходится ход рейки. Безопасность обеспечивается плавным наращиванием мощности усилия в ременной передаче. При перегрузке ремень пробуксовывает, предотвращая поломку двигателя.

Дровокол состоит из двигательного привода, шкива ременной передачи на выходном валу, ответного шкива, большего по диаметру, на вторичном валу вращающегося на подшипниках, зубчатой шестерни на вторичном валу, подпружиненной рейки, рамы, ножа, ручки управления.

Сначала собирается станина. Рама для неё делается из двутавра, швеллера или профильной трубы. Устанавливается толкательный механизм, нож, мотор и редуктор. Шестерёнка должна возвышаться над станиной на 4−6 см и находиться на расстоянии двух брёвен от ножа. На каретке устанавливается шарнир, позволяющий поднимать и опускать рейку, и делается крепление для пружины, позволяющее поднимать рейку выше шестерни. Смонтируйте возвратную пружину и установите ручку прижимающую рейку к шестерне. Если надо, обрежьте рейку, её длина должна быть меньше расстояния от подающей пластины до ножа.

Как вы убедились, сделать дровокол не так-то и трудно, если у вас есть рабочие навыки. Просто внимательно изучите выбранную вами схему, соберите нужные составляющие, во время сборки придерживайтесь правил безопасности и, наконец, обратите особое внимание на электрическую часть своего аппарата.

tokar.guru

Ручной дровокол Kolundrov — российское ноу-хау. Видео

Что же объединяет все эти удовольствия? Конечно, разведение огня: он согреет, поможет приготовить пищу, на него можно просто бесконечно долго смотреть. И без дровишек — сухих, аккуратно подготовленных — никуда.

Если вы, что называется, родились с топориком в руках, то наколоть поленья для топки бани или подготовить щепу для розжига вам будет несложно. Особенно когда вы молоды и пышете здоровьем. Хотя надо заметить, что наколоть и сложить в поленницу машину дров — тяжёлый и изнурительный труд даже для крепкого человека.

Для действительно массовой заготовки древесного топлива придумано множество приспособлений, работающих на электрических или дизельных двигателях. Оборудование бывает весьма мощное промышленного назначения — с усилием в 30 т и выше и использующееся в индивидуальных целях — с горизонтальной станиной и силой раскалывания до 5 т. Например, компания AL-KO предлагает немало моделей для частного применения, которые можно подключать к обычной розетке.

Но все эти приспособления необходимы для облегчения тяжёлой и абсолютно необходимой работы, когда, например, ваш дом отапливается с помощью твердотопливного котла, которому необходима натуральная древесина. У нас же речь не об этом, мы говорим об удовольствиях и отдыхе.

Подготовка дров — в удовольствие

Нам нужно истопить баньку, пожарить мясо, подготовить самовар к чаепитию. Для этого не требуется много, достаточно небольшой связки полешек и щепы. И вот тут придёт на выручку небольшое приспособление, которое превращает подготовку дров в развлечение.


Небольшое приспособление, которое превращает подготовку дров в развлечение

Его использование не требует специальных навыков и притом совершенно безопасно. Конструкция дровокола такова, что позволяет с лёгкостью расколоть полено на мелкие части, а если требуется щепа для розжига, то и её получить просто, и, главное, не опасаясь за сохранность пальцев. Теперь вы сможете доверить важное дело подготовки растопки даже ребёнку, даже в сумерках.

Вы знаете, на что уходит большая часть времени и усилий при колке дров? Как бы это странно ни звучало — на сбор разлетевшихся частей. Конструкция дровокола Kolundrov это исключает, поленья больше не будут «разбегаться». И с точки зрения безопасности это большой плюс: отлетевшее под непредсказуемым углом полено может поранить стоящего рядом человека, здесь же этот риск сведён к нулю.


Поленья больше не будут разбегаться

Дровокол будет надёжной «рабочей лошадкой» у тех, кто регулярно устраивает встречи с шашлыком и баней. А также его можно приобрести в качестве подарка для того, у кого «всё есть»: согласитесь, иногда приходится ломать голову над презентом.

Мы все уже привыкли, что большая часть непродовольственных товаров в наши магазины попадает прямиком из Поднебесной. Однако ручной дровокол Kolundrov — настоящее российское ноу-хау. Этот инновационный продукт спроектирован и производится в России (г. Пермь).

В следующем видеоролике вы увидите две разновидности дровокола в работе: одна из них обладает кольцом, которое служит для удержания полена в любом положении, другая — универсальна и практически не имеет ограничений по диаметру раскалываемых дров.

К сожалению, в наш век технологий и быстрого распространения информации желающие лёгкой наживы беззастенчиво используют чужие наработки, выдавая их за свои. Так, в продаже появилось немало фальсифицированных дровоколов, похожих на подлинные, но значительно уступающих по качеству и безопасности. Поэтому действительно надёжный продукт нужно покупать у настоящего производителя, например, используя специальные акционные предложения, регулярно появляющиеся в интернет-магазине.

Дровокол Kolundrov — современное решение вопроса подготовки дров, превращающее тяжёлую работу в развлечение. Ручной дровокол будет оригинальным и полезным подарком, который приятно удивит и обрадует. Используйте кодовое слово «7дач» и получите скидку 7% при покупке любого дровокола на kolundrov.ru

7dach.ru

Колуны для дров своими руками: виды, фото, видео

Каждый, кто живет в частном доме с печным отоплением, у кого есть дача с баней или камином, знают, насколько это трудный процесс – колка дров. Потому многие задумываются о способах облегчения такой работы. В качестве неплохого варианта можно рассмотреть использование колуна вместо топора. Этот инструмент помогает осуществлять процесс раскалывания дров намного быстрее и с наименьшими физическими затратами.

Несколько советов, как правильно подобрать колун

При покупке дровокола для работы ориентируйтесь на следующие важные моменты:

  1. Подбирайте ручной инструмент исходя из своей физической формы. Масса дровокола должна соответствовать весу человека, который будет им работать, так как во время колки древесины выполняется не 20 махов, а все 100 и даже больше. Обычно приспособление для раскалывания дров продается массой 2-5 кг.
  2. Соотношение размеров инструмента и поленьев. Легким прибором получится расколоть только маленькие чурочки, большую же колоду разрубить им не удастся. Отсюда вывод: выбор дровокола зависит и от параметров поленьев, которые следует расколоть. Большой тяжелый инструмент подходит для массивной колоды, легкий – для маленьких чурок.
  3. Материал для ручки дровокола. Лучшим вариантом для инструмента станет вязкая древесина, например, клен или вяз. За неимением этих видов подойдет и береза. От породы древесины зависят срок эксплуатации ручки колуна, а также ее устойчивость к нагрузкам. Сильные, частые, неточные удары быстро приводят в негодность топорище из мягкого материала.
  4. Правильно подобранная длина инструмента способствует лучшей работе. Слишком длинная или короткая ручка неудобна для раскалывания дров.
  5. Желательно иметь несколько инструментов для колки. При этом один из них должен быть классическим клиновидным устройством, второй же – мощным топором на длинной рукоятке. Первый прибор удобен для работы со свежесрубленной или сырой древесиной. Сухие же чурбаки легко разбиваются на части вторым мощным инструментом. Нередко во время рубки породы древесины ведут себя по-разному. У рачительного хозяина, имеющего в хозяйстве два подобных приспособления, всегда есть шанс расколоть любую чурку.

В настоящее время рынок инструментов наводнили приборы для раскалывания дров, изготовленные зарубежными компаниями. Они чем-то напоминают обыкновенный топор, но при этом обладают длинной пластмассовой или стальной рукояткой. Стоят эти псевдоколуны недешево, но вот польза от них сомнительная. Многие, кто приобрел такой импортный инструмент для рубки дров, разочаровались в нем: при раскалывании сырой чурки диаметром больше 20 см он просто вязнет внутри дерева.

Колун ручной: его отличия от топора

Зачастую дровокол путают с плотницким топором, не находя разницы между ними. На самом деле, работа колуном по своим характеристикам во многом отличается от принципа действия рубящего орудия:

  1. Плотницкий топор используется для обработки заготовок из древесины в черновом варианте для получения общей формы изделия. Колун считается инструментом дровосека и в сфере деревообработки применяется исключительно для того, чтобы разделять короткие обрезки бревна, получая продольные части для дальнейшей переработки. Примером может послужить приготовление баклуш – обрубков древесины, из которых создаются деревянные ложки.
  2. Длина ручки топора должна быть небольшой. Это обусловлено тем, что таким инструментом выполняют ювелирную работу. При нанесении удара колуном нужно прикладывать значительную физическую силу так, чтобы он получился максимальным. Особенно это касается рубки древесины твердых пород, поленьев с большим диаметром. Для таких целей топорище инструмента удлиняют.
  3. Основное различие между колуном для дров и рубящим орудием – угол схождения рабочих граней. Самодельный ручной дровокол изготавливается более тупым, что позволяет инструменту разрывать полено, а не вонзаться в него. У колуна для дров угол заточки превосходит соответствующую величину топора. Эту разницу определяют основные рабочие моменты инструментов. Так, рубящим орудием древесина тешется подобно рубанку, при этом с детали постепенно снимаются слои в виде тонких стружек. Заточка топора должна быть выполнена таким образом, чтобы мастер мог тщательно подготовить изделие.

Работа дровокола основывается на раздвигании древесных волокон, разрушении связей между ними, поэтому он обладает большим углом схождения граней.

Бывают и такие умельцы, которые пытаются рубить дрова топором. У них это получается, но только при работе с небольшими поленьями. Толстые и массивные колоды не удастся расколоть топором: его лезвие просто увязнет в дереве. Для его высвобождения потребуется приложение значительных усилий.

Механический колун

Многие производственные процессы в различных отраслях механизированы. Это явление не обошло стороной и такие виды работы, как рубка и раскалывание дров. Появились специальные механические дровоколы с ручным приводом.

Принцип действия подобного приспособления основывается на использовании в качестве основного рабочего инструмента мощного колуна, что позволяет облегчить процесс рубки дров. Чтобы снизить нагрузку на кольщика поленьев, прибор оснащается пружинным механизмом, который компенсирует, то есть забирает на себя, часть ударного действия, а также тяжесть самого инструмента, облегчая управление им.

В России умельцы научились создавать механический колун своими руками, по характеристикам ничуть не уступающий заводским аналогам.

Одним из плюсов такого механизма является возможность выполнения настроек за счет регулирования пружины, ее положения, изменения расстояния между ней и клином. Это позволяет с легкостью раскалывать поленья разной длины.

Суть рабочего процесса механического дровокола заключается в следующем. На твердом устойчивом основании устанавливается полено. Человек замахивается и с незначительным усилием опускает колун на чурку. Клин расщепляет ее на части, после чего в действие вступает пружина, и механизм возвращается на исходную позицию. В таком инструменте основная работа выполняется силой тяжести самого колуна и силой упругости стали.

Механический дровокол уменьшает нагрузку на работника, тем самым увеличивая производительность его труда без дополнительного переутомления.

Колун механический с электрическим приводом

Еще одним вариантом механического приспособления для раскалывания дров является устройство на базе электродвигателя. При этом основным движением становится вращение рабочего органа. Он выполняется в виде конуса с заданным значением угла, при этом оснащенный глубокой винтовой нарезкой. Во время вращения винт с легкостью входит в древесину, где благодаря раздвигающему действию геометрического тела осуществляется процесс разрыва волокон.

Электроколун состоит из следующих частей: электродвигатель, рабочий вал, на концах которого имеются шпоночные пазы для установки шкива ременной передачи, и рубящий наконечник.

Вал фиксируется на станине с помощью двух креплений на основе подшипников. Можно также установить рабочий конус на вал электродвигателя.

Если электроэнергия отсутствует, для механического приспособления можно использовать другой источник вращения, например, двигатель внутреннего сгорания на любой передаче.

При конструировании самодельного механического колуна следует воспользоваться чертежом конического наконечника и выточить его на станке. Это под силу любому токарю.

Запрещается подача чурбаков боковым способом! Важно, чтобы обрезки бревна направлялись на вращающийся конус строго в вертикальном положении. В противном случае неизбежна поломка инструмента.

Гидравлический колун

Этот тип дровокола предполагает использование энергии сжатой жидкости. В основе лежит принцип работы, характерный для гидравлического пресса. В чем он состоит? Нагнетается давление, которое через жидкость поступает на поршень, который в свою очередь оказывает воздействие на чурбан.

Неотъемлемой частью гидравлического дровокола является станина. Для ее изготовления берется швеллер из стали с толстыми стенками. По неподвижному основанию будет двигаться поршень с установленным на нем режущим элементом, который делается многолезвийным, что обеспечивает рубку чурки на части за один прием.

Единственная трудность при использовании такого приспособления состоит в том, что потребуется обеспечение прямолинейного движения чурки вдоль станины. Это решается за счет установки дополнительных элементов – направляющих.

Колун винтовой

Такой вид механического дровокола основывается на принципе передачи винтовой либо винт-гайка, суть которой заключается в следующем: вращательное движение детали с наружной резьбой (винта) преобразуется в поступательное движение другого элемента с внутренней резьбой такого же диаметра – гайки.

Этот процесс отличается плавностью протекания, возможностью перемещения металлической детали с отверстием, расположенным в центре, в обе стороны при изменении направления вращения.

Даже небольшому винтовому дровоколу, оснащенному электродвигателем, под силу создавать достаточное воздействие для рубки чурки на части. Облегчит работу установка приспособления на небольшом постаменте.
