Изготовление своими руками дровокола с ручным управлением

Издавна человечество старается механизировать ручную работу, и новые изобретения появляются все чаще и более совершенные. Устройства помогают справиться с большим объемом работы с минимальными затратами энергии и физического труда. Одним из таких приспособлений стал самодельный дровокол. Для работы с топором нужно приложить немало усилий, а для неподготовленного человека заготовка большого количества дров станет сложной миссией. Материал данной статьи поможет разобраться в особенностях устройства и процедуре самостоятельного изготовления.

Классификация дровоколов

Перед тем как разбираться в конструкции и начинать изготовление, нужно сначала подобрать оптимальный тип для определенного объема и условий работы. Для этого существует несколько видов оборудования, которые различают по таким характеристикам:

1. С двигателем или без

Энергонезависимый пружинный колун — предусматривает установку пружины для возвратно-поступательного движения.

Гидравлический или пневматический.
Электрический — зависимый от электроэнергии, предусматривает установку электродвигателя. Производительность полностью зависит от мощности двигателя.
Бензиновый — самый распространенный независимый самодельный колун с использованием двигателя внутреннего сгорания. Также может использоваться и дизельный мотор. Такие колуны обеспечивают высокую эффективность при полном автономном использовании.

2. По конструкции

Вертикальный — производит раскалывание бревна специальным ножом. Бревно должно фиксироваться, если это предусмотрено конструкцией, или поддерживаться руками.
Горизонтальный — конструкция схожа с вертикальным положением, но режущий нож движется горизонтально, и бревно укладывается на станине. Также конструкция может быть изменена для передвижения бревна по направлению к ножу.

<div id="yandex_rtb_5" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744084-3";} else{var rtbBlockID="R-A-744084-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_5",blockId:rtbBlockID,pageNumber:5,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_5").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_5");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

При этом устройства условно можно разделить еще на несколько подвидов, в зависимости от коле-режущего инструмента:

Режущий плоский колун
Конусный
Конусный по типу шурупа (морковка) с упорной резьбой.

Также существует и крестообразная форма рабочего инструмента, который разделяет бревно сразу на несколько частей. Однако для такого агрегата нужно большое усилие, которое можно придать с помощью гидравлики, поэтому такой самодельный гидравлический дровокол сделать сложнее. Обычно такие аппараты используются на специализированных фирмах для получения большого объема дров.

Изготовление механического дровокола своими руками

Для самостоятельного изготовления механического колуна необходимо провести такие работы:

Забетонировать вертикальную стойку или использовать готовый вертикальный столб.
Навесить металлическую балку на опору.

Противоположный конец балки оснастить короткой стойкой с утяжелителем и рабочим инструментом.
Установить опору для поленьев. Можно использовать колоду с размером больше обычного.

Этот вид дровокола простой по своей конструкции, и для сборки нужно не так много. Несколько труб, уголок, а в качестве режущего инструмента можно использовать даже топор. Подбираются детали любого размера. Однако есть и свои нюансы. Ведь чем длиннее плечо, тем меньше усилий нужно прикладывать, а при длинном рычаге колун занимает много места. Также нужно усилие для остановки хода после разрубания полена. Но при этих недостатках и примитивном происхождении устройство способно намного облегчить ручной труд.

Основные инструменты и детали

Если уже встал вопрос об установке дровокола для хозяйственных нужд, а покупать по рыночным ценам неохота, нужно подготовить материалы и инструменты для самостоятельного изготовления. Для того чтобы изготовить самодельный механический дровокол, могут понадобиться:

Металлические детали, обрезки труб, швеллера.
Болгарка.
Сварочный аппарат и умение им пользоваться.
Навыки просчета и составления схем.
Творческий подход.

При этом, чтобы изготовить любой тип устройства, схему нужно разрабатывать для каждого отдельно, в зависимости от наличия деталей и условий использования. Также при желании можно посмотреть обучающее видео, которых в сети на сегодняшний день предостаточно.

Колуны с ручным приводом

Большим количеством технических устройств уже не удивишь, а в сфере заготовки дров может применяться устройство с ручным приводом. Кроме самых простых таких устройств, имеются еще и усовершенствованные:

Домкрат
Сваебойная машина

Дровокол этого типа помогает раскалывать дрова благодаря использованию тяжеловесного инструмента. Таким колуном можно быстро выполнять работу, не отягощая себя большой нагрузкой. Колуны стоят намного дешевле других в плане и покупки, и изготовления, поэтому встречаются они довольно часто.

С использованием пружины

Основным рабочим узлом является пружина, и для работы с минимальными усилиями необходима ее настройка, выставляется длина от колуна до пружины. При правильной регулировке этого параметра можно с удобством колоть и обычные, и короткие поленья. Важной в таком аппарате является также твердая опора для установки бревен. С агрегатом можно работать одной рукой, слегка приподнимая колун и сразу же опуская на подготовленное полено. При таком действии оно раскалывается, а колун, благодаря пружине, возвращается на место.

<div id="yandex_rtb_3" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744084-3";} else{var rtbBlockID="R-A-744084-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

В отличие от предыдущего варианта дровокола, после раскалывания полена удерживающее усилие на колун оказывает пружина. Для изготовления также нужно несколько металлических обрезков из трубы, уголка или швеллера. Очень важно сделать подвижное соединение рычага с рамой. Для этого подойдут самовыравнивающие подшипники, благодаря которым рычаг будет легко двигаться. Высота дровокола должна быть больше 0.8 м, но лучше делать по росту человека, который будет колоть дрова. Берется оптимальная высота установки полена, добавляется высота чурбака, на котором будет стоять полено. Получаем оптимальную высоту станины.

С использованием домкрата

Для устройства данного типа нужно сделать опорную балку. На одном конце перекладины, которая изготавливается из полосы металла не менее 10 мм толщины и швеллера, крепится шарнирная связка, а на другом конце — оснастка. Балка и все остальные детали должны изготавливаться с расчетом, чтобы выдерживать нагрузку в сотни килограммов. Клин фиксируется сваркой к куску швеллера немного шире самого клина, что позволяет колоть полена разной длины.

Горизонтально по отношению к балке при помощи опорных прутов устанавливается домкрат. На переднем конце устанавливается хомут, который держит корпус гидродомкрата. Задняя опора делается из пластин, к которым крепятся пружины, возвращающие шток в первоначальное положение после снижения давления в цилиндре домкрата. Далее при начале работы устройство раскачивается, и клин с усилием домкрата раскалывает полено. Пока убираются порубленные дрова, сжатые пружины выравниваются и возвращают шток с клином на место.

По типу сваебойной машины

Для изготовления устройства такой конструкции необходимы следующие детали:

Шток, по которому будет перемещаться инструмент.
Клин, присоединенный к втулке, которая двигается по штоку.

Верхний утяжелитель, установленный на втором штоке.

В колоде или другой рабочей поверхности (опора) делается отверстие, в которое устанавливается шток. Ставится полено, и поднятием утяжелителя приводится в движение шток с колуном.

Винтовой дровокол

Для сборки дровокола по типу шурупа понадобятся следующие составляющие:

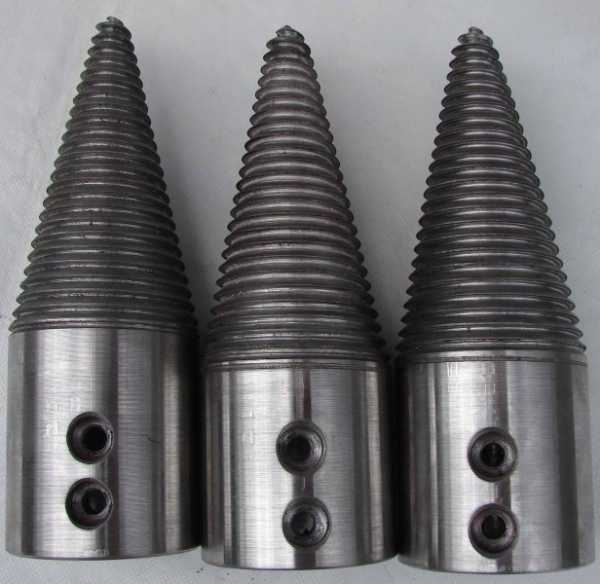

Конусный рабочий инструмент (колун), который часто называют морковкой из-за его внешнего вида. На детали при помощи токарного станка нарезается упорная резьба, благодаря которой морковка вкручивается в полено и разрывает его.
Двигатель.
Вал.
Цепь или ремень.
Редуктор.

На крепкую и устойчивую станину устанавливается мотор, который должен быть довольно мощным. Лучше всего использовать трехфазные двигатели, хотя силу вращающего момента и повышение мощности иногда решают посредством установки маховика на вал двигателя. Вместе с двигателем устанавливается редуктор, который будет понижать скорость вращения и увеличивать мощность. Далее на редуктор устанавливается вал с жестко посаженным колуном — шурупом.

Передача вращательного момента от мотора к редуктору может быть как напрямую, так и ременной или цепной. Для нормальной работы важно, чтобы колун вращался со скоростью не менее 250−300 оборотов в минуту. Также, если нет навыка работы с электричеством, лучше позвать специалиста для выбора и подключения двигателя к электросети. Устройства данного типа чаще всего используют в домашнем хозяйстве, для бань и небольших котельных. Если же необходима большая производительность, то можно собрать самодельный гидравлический дровокол. Однако для этого вида дровокола понадобятся особые детали, которые добыть будет непросто.

Гидравлический колун

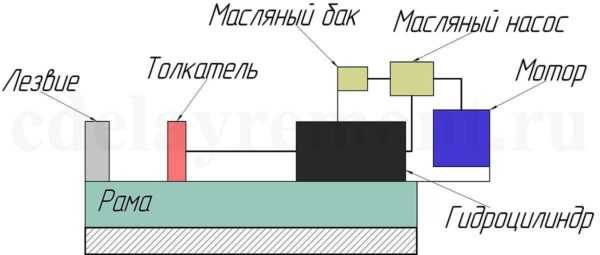

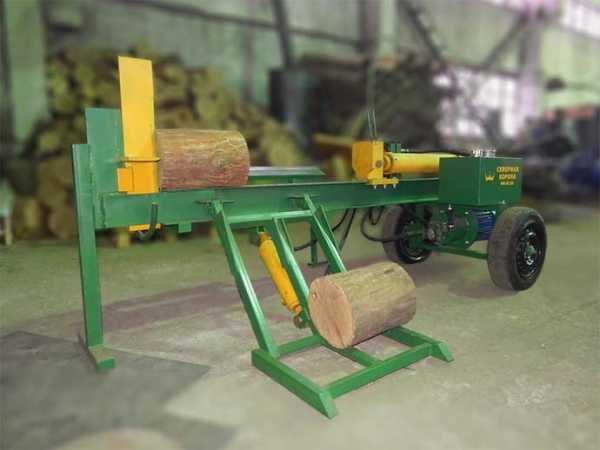

Для гидравлических типов колунов характерен большой объем работы за короткое время. Работает данный агрегат благодаря гидронасосу и двигателю. Сам колун в устройстве можно расположить в качестве упора либо на конце штока. При сборке агрегата важно просчитывать некоторые детали:

Установка колоды — рубить полено можно вертикально и горизонтально.
Длина обрабатываемого полена.
Усилие, прилагаемое для работы, — зависит от цилиндра и мотора.
Мощность двигателя — зависит от подключения к сети 220 или 380 В.
Приобретение гидроцилиндра.
Приобретение масляного бака.
Установка масляного насоса.
Установка двигателя.
Узел масляного потока.
Металлический уголок 30−40 мм.
Куски листового металла.

Гидравлический колун собрать сложнее, однако он более производительный, чем редукторный дровокол. Гидравлика позволяет выполнять большой объем работы. Можно использовать для продажи готовых дров. Такой дровокол по своему принципу похож на дровокол с домкратом, поэтому собрать гидроколун не так уж и сложно, главное — рассчитать длину обрабатываемых колод.

Реечный дровокол

Из названия сразу можно понять, что в механизме задействована рейка, а колун крепится к ней. При нажатии на специально установленную ручку устройство приводится в действие, и полено раскалывается. Ручкой производится зацепление шестерен, и рейка с колуном передвигается к бревну. Бревно устанавливается между колуном и упором, который расположен на кожухе редуктора.

Такой колун очень хорошо подходит для использования в домашних условиях. В основном аппараты такого типа работают от электричества и приводятся в работу от электродвигателя, занимают небольшое пространство, и специальное обслуживание не требуется. При сборке нужно сразу определить, какой будет максимальная длина полена и мощность самого устройства. Как и другие виды, продается в заводском варианте, но самодельный колун обойдется дешевле.

Конструкция реечного колуна

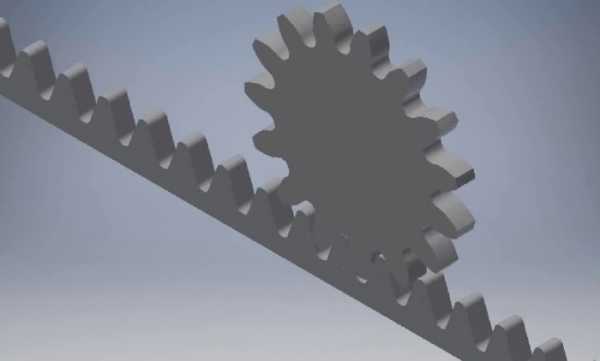

Самое сложное — это зубчатая передача. Для основы нужно изготовить мощную стальную станину, к которой будет прикреплен мотор, редуктор и все остальные детали. Мотор желательно выбирать не менее 2 кВт. Для передачи движения используются шкивы с соотношением 1:4 или редуктор с соотношением передачи выше 8:1.

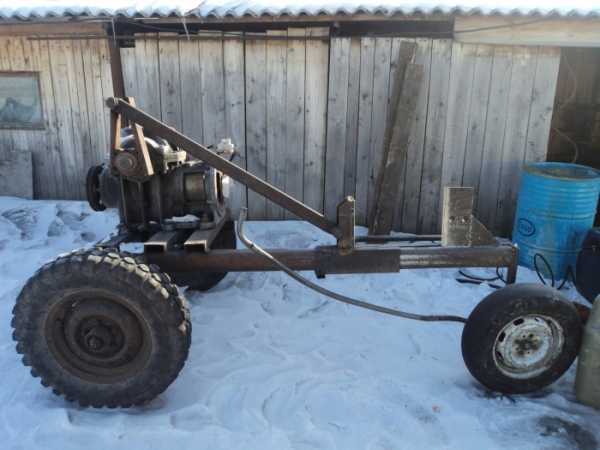

При отсутствии электродвигателя можно использовать бензиновые моторы, но из-за больших оборотов придется увеличивать соотношение передачи редуктора. Колун изготавливается из крепкой стали толщиной не меньше 10 мм, с заточенным краем под 90 градусов. Шестерня реечной подачи устанавливается над станиной с расстоянием 40−60 мм и от ножа по длине двух обрабатываемых полен. Высоту каретки определяют высотой установки шестерни реечного механизма, они должны быть одинаковы.

На передней части каретки, напротив ножа, устанавливается поперечная пластина, которая будет толкателем, рекомендуется использовать сталь толщиной больше 7 мм. На каретке устанавливается шарнирное соединение, которое дает возможность рейке подниматься и опускаться. Для поднятия рейки выше станины устанавливается пружина, которая в то же время двигает каретку в сторону редуктора. Дальше устанавливается рычаг, которым управляется работа станка, — при нажатом рычаге рейка зацепляется с шестерней и двигается к полену. Сама рейка изготавливается короче от длины между подающей пластиной к ножу.

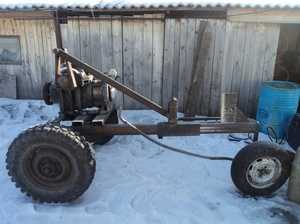

Совет по мобильности дровокола

Иногда может потребоваться перестановка устройства с одного места на другое, однако в связи с большим весом такие манипуляции невозможны. Для развязки такой ситуации можно изготавливать передвижную станину, которая оснащается колесами. Они могут быть самыми разнообразными, к примеру, от садовой или строительной тачки. При этом желательно предусматривать блокиратор для колес или съемную конструкцию, так как во время работы такой механизм будет менее устойчивым.

obrabotkametalla.info

Дровокол своими руками: механический, с электроприводом

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

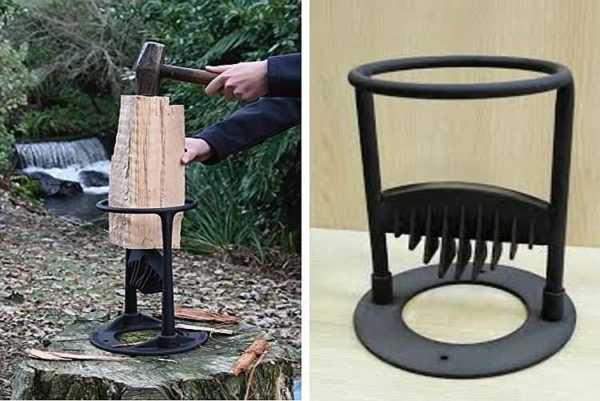

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

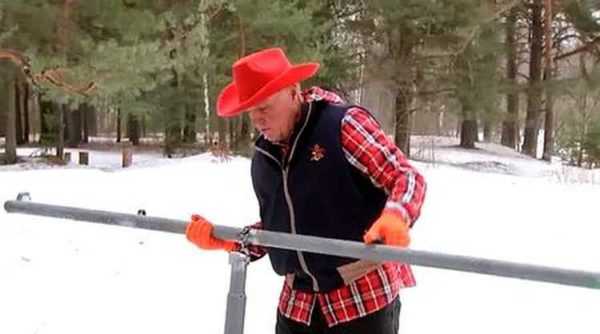

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

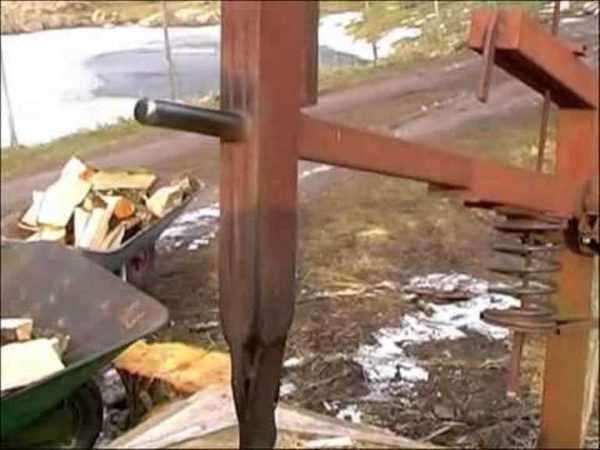

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

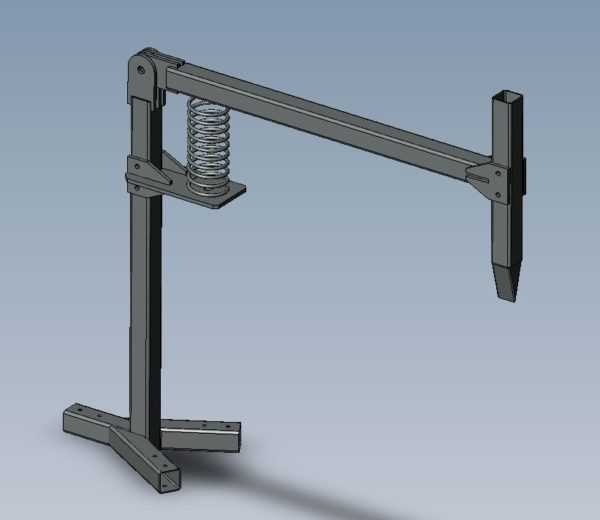

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Уже готовый самодельный дровокол с пружиной с указанными размерами

Перекладина несет большую нагнузку потому не лишне ее усилить, также неплохо укрепить площадку под пружину

Пружина и колун для дровокола

Можно работать одной рукой или придумать зажим для установки поленьев (более безопасно)

Схема пружинного дровокола для самостоятельного изготовления

Основа сделана в виде треугольника. Это стационарный вариант

Узел подвижного сочленения и крепление пружины — вариантов несколько

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Дровокол механический вертикальный: чертеж с размерами

Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

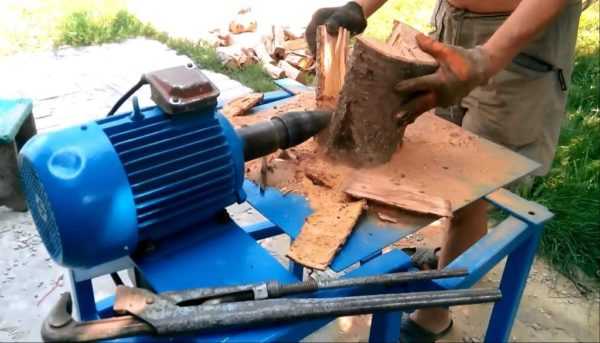

Винтовой (конусный)

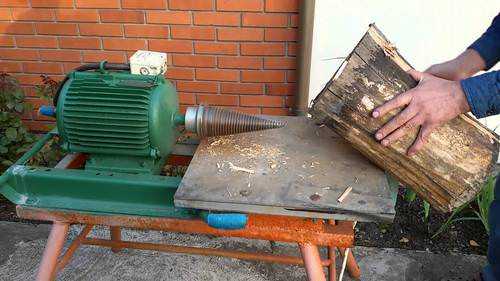

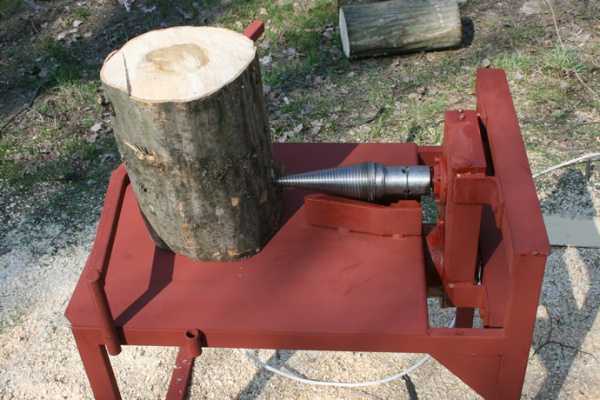

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

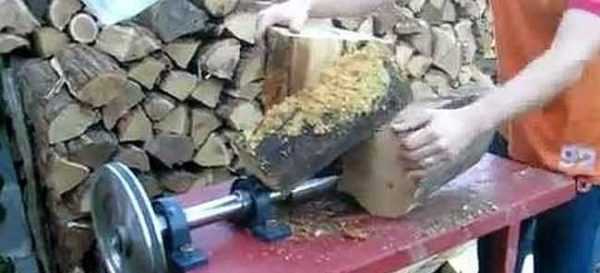

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

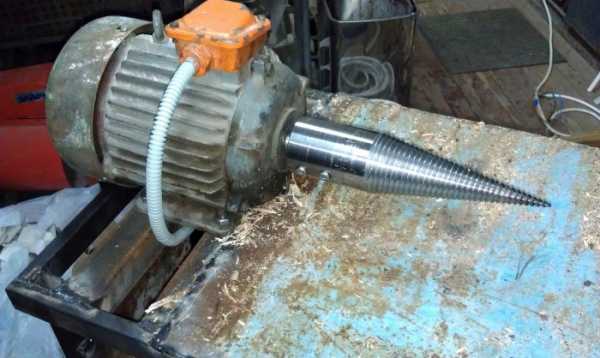

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

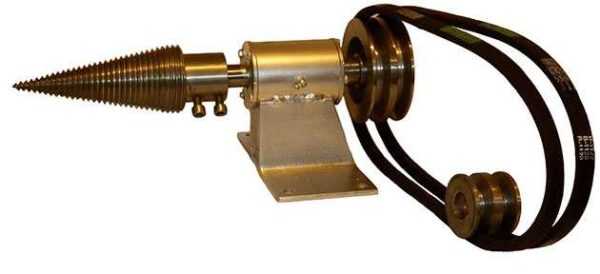

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Самодельный винтовой дровокол с электромотором

Цепная передача более шумная, но более надежная

Небезопасная конструкция. Желательно и цепь и мотор прикрыть кожухом

Упор нужен чтобы держать цепь внатяг

Упор с другой стороны

Вот такая примерно резьба нарезается на цилиндре для дровокола

«Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

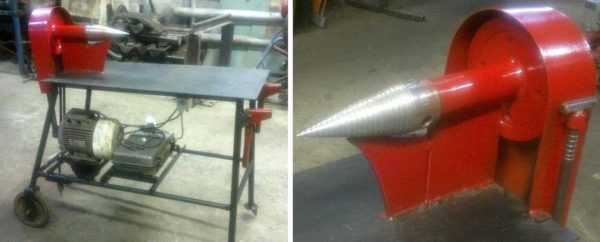

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

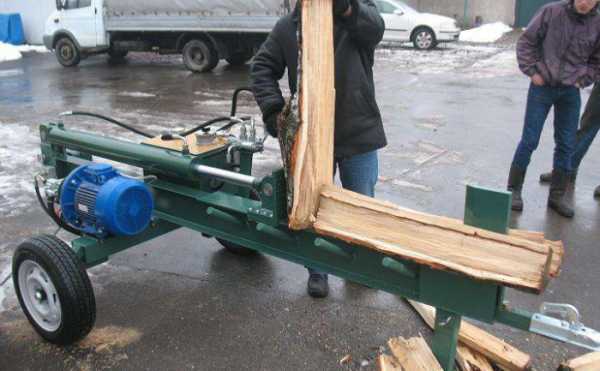

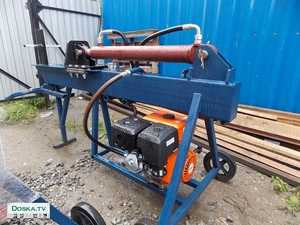

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

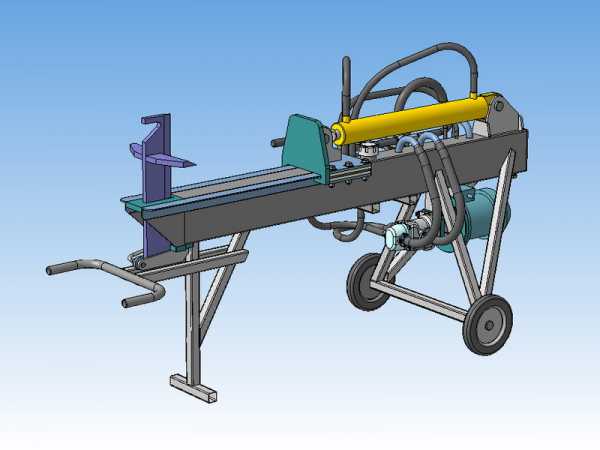

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

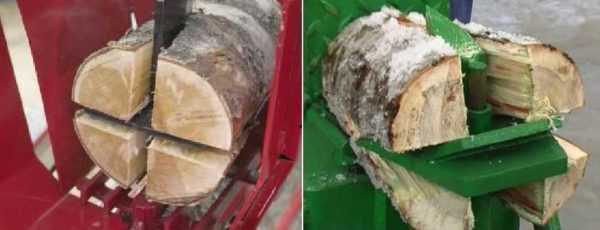

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме
