Дровоколы своими руками гидравлические – Как сделать дровокол своими руками. Основные разновидности дровокола. Как сделать максимально эффективно и быстро дровокол своими руками

Простой гидравлический дровокол

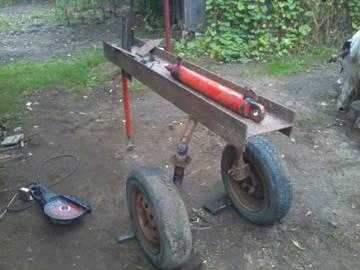

Теперь следует перейти к сборке более сложного инструмента – гидравлического дровокола.
Для начала рассмотрим схему сборки простого прибора:

1. Первым делом нужно взять вертикальную раму и на нее нижней стороне установить домкрат автомобильного типа.

2. В качестве ножа будет использоваться конусный клин.

3. Подводка клина к древесине будет осуществляться за счет винта в центральной части. После винта будет осуществляться работа домкрата.

4. Поскольку верхняя сторона у вертикальной рамы разъемная, можно колоть дрова разных размеров.

Есть и более тяжелая конструкция колуна гидравлического вида. Она состоит из домкрата гидравлического типа, который установлен на станине стационарного типа. Все же для этой работы требуются профессиональные знания и опыт, поэтому эти дровоколы не желательно делать самостоятельно в домашних условиях.

Рекомендации по эксплуатации

Для того, что при дальнейшем использовании дровокола не возникло определенных трудностей и проблем, желательно воспользоваться следующими советами:

• если вы сделали или купили колун на основе электрического двигателя, то желательно учитывать мощность. Ее уровень должен составлять от 3 КВт и более;
• если мощность будет хорошей, то двигатель сможет быстро привести в движение гидравлический насос, который в свою очередь раскрутит конус до необходимых оборотов. Благодаря этому раскалывание дров будет быстрым и удобным. Поэтому нужно брать во внимание уровень мощности двигателя;
• обязательно при работе с дровоколом соблюдайте все правила безопасности, в противном случае можно получить повреждения;
  рычаги управления должны находиться на дальнем расстоянии от ножей;
• не забывайте, что ножи острые, и они могут нанести серьезные раны;
• желательно на колун установить защитное средство от непредвиденного запуска прибора.

Ну, вот в принципе и все. Оказывается, дровоколы это незаменимые помощники в домашнем хозяйстве. С помощью этих приборов можно быстро нарубить большое количество дров на зиму.

Предлагаем Вам посмотреть видео о том, как сделать гидравлический дровокол своими руками:

Вконтакте

Facebook

Twitter

Google+

Мой мир

Дровокол гидравлический своими руками: от трактора до 220В

Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака! Сегодняшняя тема будет посвящена дровам, а точнее их колке. Каждого, кто имеет дачу с камином, сауной или отдаленный загородный дом, волнует вопрос заготовки дров. Я расскажу Вам как сэкономить драгоценное время с помощью дровокола, а также как сделать дровокол гидравлический своими руками.

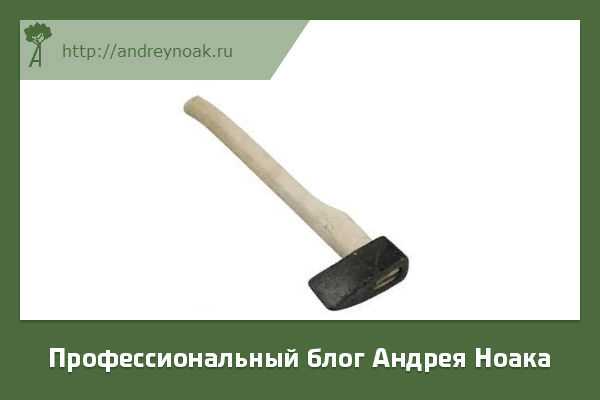

Чтобы колоть дрова вручную необходимо обладать хорошими физическими данными и прилагать множество усилий. Я сам в детстве, пока жил в деревне с родителями, не раз колымил раскалывая дрова соседским бабушкам и дедушкам, колол дрова домой.

Занятие может быть приятным если дров не много, вы отдохнувший и хотите что то поделать, но если дров машина или две то колка превращается в настоящее испытание как для вас, так и для вашей спины.

Сорванные спины это совсем не редкость и поэтому я делюсь своим опытом в создании дровокола. Да и каждый человек ищет пути облегчения столь обременённой работы, для этого то и были придуманы различные приспособления и в том числе дровокол.

Виды и особенности колунов

Дровоколом принято считать станок для заготовки дров в малом и большом количестве, зависимо от потребностей пользователя. Такое современное приспособление часто называют дровокольным станком или колуном. На нем можно не только выполнять раскол поленьев, он отлично подойдет и для торцовки.

Удобное приспособление выполняет работу намного быстрее, чем колоть дрова вручную. Всего за три-четыре часа справится с недельной нормой. Кроме того, дровокол намного безопасней, в отличии от простого топора.

Такой колун подойдет для небольших объемов, к примеру расколоть 2-3 куба дров для бани на зиму…

Применяется в основном на дачах, загородных домах, очень распространен на промышленных предприятиях, заводах деревообработки (более сложные и мощные модели).

Принцип работы и отличия

По принципу работы дровоколы делятся на:

• Механический;
• Гидравлический;
• Дровокол-шуруп.

Давайте рассмотрим отличия каждого.

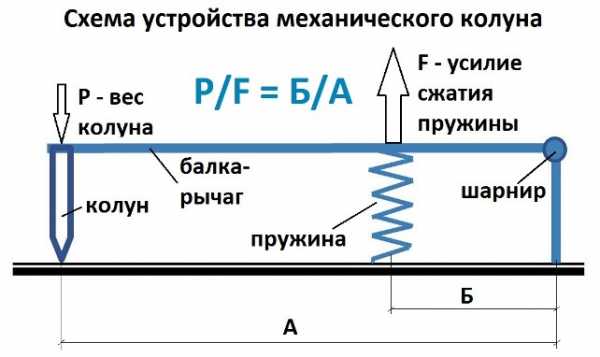

Механические

Механические дровоколы очень просты в использовании и предназначены для чурок, длиной до 50 см. Основным элементом устройства является колун закрепленный на станине. Колун через пружину установленную на станине можно опускать на чурку и поднимать одной рукой.

Принцип работы

Устройство становится на ровную, твердую поверхность. После установления, рукоятку ступора приподнять и переместить в упор. После этого резко опустить на установленную чурку, которая расколется на поленья.

Шурупы или механический дровокол с винтом

Дровокол-шуруп менее известная модель, но по простоте конструкции и пользования быстро набирает популярности. Устройство состоит из двигателя, закрепленного на станине. Рабочий конус закреплен на вале, который при работе вращается с помощью редуктора.

Иногда мастера закрепляют шуруп сразу на мотор, но для такой конструкции нужен понижающий редуктор, да и с работой такая модель справляется сравнительно плохо.

Гидравлические

Гидравлические дровоколы, пожалуй, самые мощные конструкции и справляются с любыми породами древесины, разной влажности. Основное предназначение устройства — заготовить как можно больше дров, любой толщины.

Справляется с колкой дров, не только быстро, но и качественно.

Их очень часто применяют в различных целях (бытовых и промышленных). Конструкция гидравлического колуна несложная и его просто сделать самому. В основу входит гидравлический цилиндр, который в процессе работы подталкивает ножи или бревно, зависимо от модели. Сжатая жидкая энергия поможет с легкостью обрабатывать дрова.

Виды колунов

Устройства можно разделить на бытовые и промышленные:

1. Битовые предназначены для обработки небольшого объема дров по стандартной схеме и время от времени нуждаются в перерыве. Применяются для быстрой заготовки дров в печи или камины;
2. Для заготовки огромного количества дров используют промышленные колуны, которые могут справится с различными объемами. Имеют довольно сложную конструкцию и рассчитаны на долгое время беспрерывной работы. Отличается очень высокой ценой, в отличии от бытовых.

По способу закладки колуны делятся на;

• Горизонтальные, когда идет горизонтальная закладка бревна на рельсы. Достаточно удобный и практичный способ, считается самым распространённым. При работе бревно движется в направлении до ножа или нож в направлении бревна;
• Вертикальный отличается от предыдущего только механизмом укладки. Здесь нож движется сверху и давит на бревно. Очень удобная конструкция, так как она занимает немного места. Зачастую ее используют в промышленности;
• Смешанная одновременно совмещает в себе два типа закладки. Такие модели считаются профессиональными, их применяют для обработки большого потока дров на различных деревообрабатывающих предприятиях.

Дровоколы отличаются еще и двигателями. Для работы колуна используются разные, по принципу потребления, двигатели. Среди них есть электрические и бензиновые дровоколы.

Электрические 220В подходят для бытовых целей и обязательным моментом при их использовании является наличие электричества. Если имеется напряжение 380В, то можно поставить промышленный двигатель мощностью около 2 КВт.

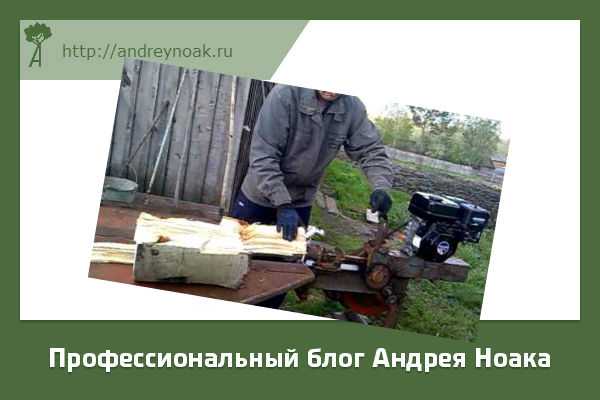

В промышленности также применяют мощные бензиновые колуны.

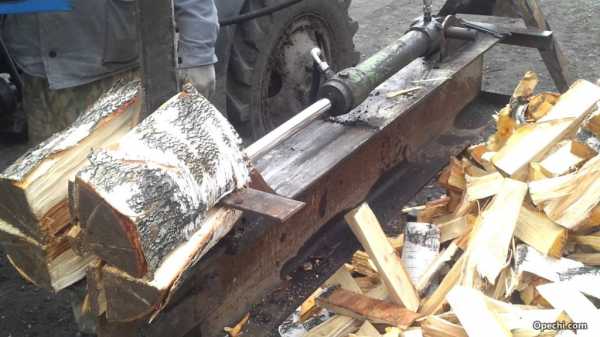

Существуют дровоколы на тракторной тяге, используются для больших предприятий и промышленных комплексов. Для работы устройство подключается к гидросистеме трактора. Очень редко используются модели с комбинированной системой двигателя или различные двигатели от бытовых приборов, например, стиральной машины.

По способу передвижения устройства можно делить на стационарные и передвижные.

Гидравлическая установка своими руками

Модель очень простого дровокола состоит из вертикальной рамы на платформе и обычного автомобильного домкрата, внизу конструкции. Верхняя рама должна быть разъемной для колки дров разной длины.

Хороший мастер, который умеет обходится с чертежами и владеет технологией обработки метала, сможет сделать гидравлический колун всего за несколько дней.

Вместо ножа в конструкции используется конусный клин, который вплотную подводится к полену с помощью центрального винта. Когда чурка полностью зафиксирована, можно начинать работать домкратом. Пятка давит на бревно снизу, клин входит в нее, раскалывая по всей длине.

Недостатком такой модели является низкая производительность. Ведь при работе нужно сделать несколько движений рукоятью домкрата. Для большого объема установка не подойдет.

Более производительными являются колуны с двигателями. Для установки понадобится электродвигатель, бачок для масла, насос, гидроцилиндр с толкателем и блок управления.

Такой станок работает гораздо быстрее чем механизм с домкратом, ведь весь цикл, а также обратный ход поршня не требуют особых усилий. С помощью кнопки управления дается команда специальному распределительному механизму на закачку жидкости в полость цилиндра. Как результат, упорная пятка должна перемещаться в нужном для раскола направлении. На раскалывание полена затрачивается примерно 12–15 секунд, а примерное потребление электроэнергии составляет от 3000 до 4000 Вт и может варьировать в зависимости от используемого двигателя.

При проектировании рамы под самодельный станок необходимо предусмотреть его установку. Установить можно на колесики или на рельсы, это позволит удобно перемещать устройство.

Четкой схемы для создания конструкции нет, все зависит от исходных механизмов. Перед началом строительства нужно оценить его экономическую выгоду, если Вам нужно большое количество дров, то такая конструкция превзойдет свои ожидания.

Сравнив гидравлические дровоколы с другими, можно прийти к приятным выводам: «от гидравлическогодровокола меньше всего щепок!». Почему? А подумайте сами!

Теперь и Вы знаете как сделать колун и что для этого нужно. Запасайтесь терпением и вперед!

Видео в тему

Удачи и до новых встреч, с Вами был Андрей Ноак!

andreynoak.ru

Дровокол своими руками. Как сделать гидравлический дровокол своими руками

Дровокол представляет собой станок, предназначенный для заготовки дров. Модификаций этого устройства существует достаточно много. На данный момент можно приобрести упомянутый агрегат в уже готовом виде, то есть произведенный на заводе, а можно сделать дровокол своими руками.

Окунемся в прошлое

Такие примитивные инструменты ударного типа, как топоры, клинья, колуны, кувалды и прочие, известны всем в качестве приспособлений для раскалывания поленьев. Однако с такой работой сложно будет справиться женщине или пожилому человеку, да и сам процесс может оказаться опасным. Топор, сорвавшийся с топорища, часто становится причиной серьезной травмы для неумелого дровосека. А как кусочки металла, отлетающие от клина, либо острые щепки зачастую ранят руки или лицо работающего! К тому же нередко люди, выполняющие много однообразных ударных движений, могут страдать от заболеваний опорно-двигательного аппарата.

Сам себе мастер

В изготовлении такого приспособления нет никаких сложностей. Чтобы смастерить подобный станок, требуется минимальное число деталей. Самыми сложными элементами можно назвать каркас или станину. Однако стоит учесть, что дровокол и дровокольный станок – это разные понятия. Станок способен не только осуществлять раскол древесины, но и делать его торцовку. Это более сложное оборудование, которое в хозяйстве нужно не так часто. Поэтому остановимся подробно на том, как сделать дровокол своими руками. Все приборы данной категории можно разделить на две группы: гидравлические и механические. Каждый из упомянутых типов обладает отличительными особенностями.

Механика

Можно сделать механический дровокол своими руками. В его основу заложен специальный шуруп в виде конуса, ввинчиваемый в полено, что приводит к «размалыванию» последнего на несколько частей. Если вы решились на создание такого агрегата, следует быть готовым к преодолению определенных трудностей. Во-первых, вам необходим сам конус. Его можно приобрести в крупном строительном магазине. Кстати, невзирая на то, что эта деталь достаточно дорогая, её приобретение и сборка всего станка обходится в несколько раз дешевле, чем покупка нового прибора бытового назначения.

Дровокол обладает еще одним важным механизмом – двигателем, который отвечает за работу агрегата. Тут ограничений нет — можно использовать бензиновый или электрический двигатель. Правильнее будет отдать предпочтение второму варианту, так как найти его намного проще, да и затраты на электричество будут гораздо ниже, чем на жидкое топливо. Однако стоит понимать, что эффективная работа дровокола может быть обеспечена только в том случае, если мощность двигателя будет составлять не менее трёх киловатт.

Особенности устройства

Обратите внимание: недопустимо устанавливать конус на вал такого двигателя, поскольку этот механизм характеризуется слишком высоким числом оборотов. Чтобы конус вращался с оптимальной скоростью, правильнее всего будет реализовать цепную передачу. Каркас станка выбирайте по своему вкусу. Многие оборудуют устройство колесами, что позволяет перемещать прибор по участку, а не таскать тяжелые поленья самим к дровоколу. Однако неподвижный агрегат можно считать более удачным, так как он отличается большей устойчивостью.

Важно позаботиться заранее о том, чтобы поблизости находился источник питания (это в случае электрического привода). Для дровокола требуется сконструировать навес, способный защитить его от осадков, а конструкцию необходимо установить максимально близко к поленнице. Это позволит вам не заниматься постоянным перетаскиванием материала.

Вариант второй — гидравлика

Вы можете поинтересоваться: а как сделать дровокол гидравлический своими руками? Сразу оговоримся, что самостоятельно сконструировать подобное устройство очень проблематично, практически невозможно. Ведь для этого обязательно потребуется дорогостоящее оборудование и помощь профессионалов. Кроме того, такие агрегаты не пользуются особой популярностью в частных хозяйствах. Да и себестоимость деталей очень часто превышает сумму, которая могла бы быть вложена в приобретение готового прибора, сделанного на заводе. Кому-то просто нравится принцип работы такого устройства. По сути, станок сжимает дрова посредством гидравлического цилиндра, тем самым раскалывая их. Самую большую проблему здесь представляет гидравлическая часть. Но если вы все же решили смастерить гидравлический дровокол своими руками, вам понадобится приобрести цилиндр с толкателем, резервуар для масла, насос и управляющий узел. При его сборке вам потребуется помощь мастеров, ибо при отсутствии необходимых навыков выполнить работу самостоятельно вряд ли получится.

Вариант третий

Можно сделать винтовой дровокол своими руками. Эта идея достаточно оригинальная, а заключается она в использовании для колки дров конуса, оснащенного резьбой. Если вам интересно, как сделать дровокол своими руками, заметим, что данный вариант наиболее приемлем. Конструкция его довольно прочная, а в процессе сборки винтового агрегата нет особых сложностей. Лучше всего, если конус будет профессионально изготовлен на токарном станке, однако при отсутствии такой возможности можете воспользоваться обычной болгаркой, посредством которой следует снять с заготовки большую часть металла. Сначала болванка должна быть посажена на предполагаемое место конуса, где она будет свободно вращаться. Тогда вы без особых проблем сможете нарезать резьбу.

Сделать дровокол своими руками не так уж и сложно. Состоит прибор из нескольких частей. Его можно оснастить электрическим или бензиновым двигателем, однако первый вариант обеспечит лучшие условия работы. Конусная насадка с резьбой, как и в случае с механическим агрегатом, не должна устанавливаться непосредственно на вал двигателя. Цепная передача позволит вам добиться оптимального скоростного режима для устройства, а это примерно 400-600 оборотов в минуту. Принцип работы подобного устройства достаточно примитивен. Конус вращается и вворачивается в полено, что приводит к его раскалыванию.

Вариант четвертый

Не менее интересен дровокол реечный. Своими руками его соорудить также не очень сложно. Заметим, что принцип работы этого механизма отличается от всех остальных. Подача чурок в данном случае производится по специальному желобу, а навстречу им движется режущий элемент.

Преимущества дровоколов

Всем понятно, что о подобном оборудовании обычному городскому обывателю почти ничего не известно. Однако достаточно увидеть фотографии такого агрегата, как, скажем, дровокол гидравлический (своими руками созданный или приобретенный в магазине — не суть важно), чтобы понять, как он работает, и какими преимуществами обладает. Основным положительным моментом в использовании дровоколов является то, что человеку не приходится прилагать особых усилий. Тут почти нет необходимости наклоняться, так как прибор может быть легко подстроен под ваш рост. Агрегат всегда готов к применению. Необходимо лишь включить станок, и он приступит к работе, наколов столько дров, сколько вам нужно. Конечно, его работа на протяжении длительного времени стабильна. Ну а разобраться, как он функционирует, сможет любой, поскольку в его устройстве вообще нет ничего сложного. При условии соблюдения всех правил безопасности, касающихся электрической части, а также при должной защите станка от влаги и сырости, с эксплуатацией агрегата не должно возникнуть никаких проблем.

fb.ru

Дровокол гидравлический и механический своими руками: схемы, чертежи

Для жителей больших городов может показаться, что процесс заготовки дров перед отопительным сезоном ушел прошлое. Однако многие владельцы частных домов хорошо знакомы с этой процедурой, которая повторяется из года в год. Поэтому стоит разобраться, как облегчить задачу по подготовке дров для отопления. Прекрасное решение – сделать дровокол своими руками.

Преимущества и недостатки

Достоинства дровоколов очевидны:

• облегчение физического труда;
• увеличение скорость процедуры;
• дровокол под силу сделать своими руками;
• для работы нужно лишь включить станок;
• устройство может работать длительное время без остановки;
• можно обработать больший объем за промежуток времени меньший, чем в ручном режиме;
• заготавливать дрова своими руками может даже женщина.

Однако есть и минусы:

• довольно высокая стоимость готового устройства;
• сложность конструкции.

Чтобы нивелировать недостатки, можно использовать самодельный дровокол. Конструкция может быть упрощенной, а в качестве составляющих можно использовать подручные элементы. Такой дровокол вполне можно реализовать своими руками.

Как пользоваться?

Самодельные дровоколы можно легко использовать в бытовых условиях, однако нужно учесть определенные особенности. К примеру, если изготовлен дровокол своими руками с электродвигателем, стоит учитывать его мощность. Рекомендуемый минимум ­– 3 кВт. Качественный двигатель приводит в движение насос, что заставляет вращаться резьбовой конус дровокола, который и раскалывает бревно на части. Нужно лишь своими руками придерживать заготовку.

Примечание: Работая с таким дровоколом, следует не просто знать, но и четко соблюдать правила техники безопасности. В противном случае возникает высокая вероятность получения травмы, что может серьезно навредить здоровью.

Варианты

Прежде чем разобраться, как сделать дровокол своими руками, следует рассмотреть существующие разновидности этих устройств. Это позволит определиться с типом конструкции.

По расположению выделяют:

• горизонтальные;
• вертикальные.

Горизонтальные модели предполагают размещение бревна на станине. Есть две схемы работы и изготовления дровоколов своими руками:

1. Подающий механизм перемещает бревно к режущему инструменту.
2. Бревно фиксируется, а перемещается нож.

В вертикальных дровоколах заготовка фиксируется в определенном положении. Нож давит на нее сверху. Такие заводские или самодельные дровоколы характеризуются высокой производительностью, однако требуют периодического участия, для поддержания заготовки.

По типу привода различают:

• дизельные или бензиновые – полностью автономные модели;
• электрические – стационарные устройства;
• дровоколы механические – для небольших объемов.

Можно реализовать каждый из дровоколов своими руками.

Механические и гидравлические

Механические устройства называют конусными дровоколами ручными. Ведь роль ножа в них играет резьбовой конус, вкручивающийся в заготовку, разделяющий ее на части. Чем мощнее двигатель, тем эффективней выполнение задачи. Такие дровоколы ручные часто делают на колесах, чтобы имелась возможность их удобного перемещения.

Форма колуна может быть не только конусной. Встречаются также крестообразные дровоколы. Они способствуют расколу бревна на четыре части. Такие модели могут быть механическими или гидравлическими. Их можно сделать своими руками.

Дровокол гидравлический имеет основной элемент – цилиндр, шток которого работает в результате давления жидкости. Поэтому нужен двигатель и насос.

Примечание: Дровокол гидравлический своими руками сделать довольно сложно, поэтому многие останавливаются на идее создать механическое устройство.

Реечные

Можно делать и такие дровоколы своими руками. Режущая рейка с колуном перемещается посредством зубчатой передачи. Обычная модель состоит из:

• ременного редуктора;
• двигателя;
• колуна;
• зубчатой передачи;
• режущей рейки.

Управляется своими руками. Заготовка находится между колуном и защитным упором. После включения агрегата рейка начинает движение к кожуху, бревно раскалывается. За счет перемещения ручки колун возвращается в исходную позицию.

Конусные

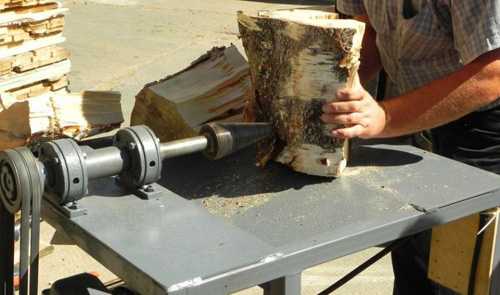

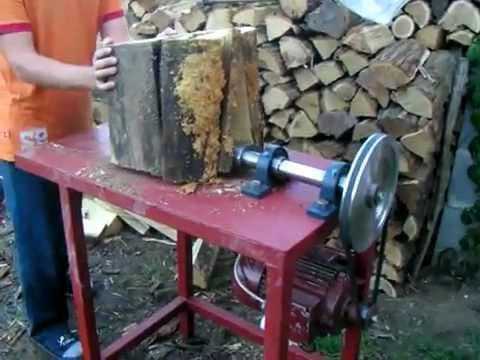

Одна из самых простых конструкций для самостоятельной реализации. Чтобы сделать дровокол своими руками, стоит учесть его составляющие:

• Станина. Можно сделать своими руками. Стол делается ил металла толщиной более 2 мм. Роль опорных ножек может играть профиль, выполненный из стали. Для крепления редуктора сзади должно быть место.
• Редуктор. Необходим для регулировки оборотов конуса дровокола. Насадка, как правило, имеет специальные насечки, улучшающие разрушение заготовки. Нужно помнить, что большая скорость вращения чревата травмами, так как заготовку сложно удержать своими руками. Для понижения травмоопасности можно использовать стальной клин, который не позволит бревну соскакивать со станины. Рекомендуется делать именно такие дровоколы своими руками.
• Электромотор или двигатель внутреннего сгорания (бензиновый или дизельный). Мощность должна превышать 1,5 кВт, число оборотов – 400–600 об/мин.

Это отличный вариант для реализации своими руками. Конечно, он не подойдет для промышленных объемов производства, однако для домашних потребностей станет незаменимым инструментом. Можно изготовить такой дровокол своими руками, используя минимум средств, комплектующие позволяют это сделать.

Создание

Высокая производительность и простота конструкции – главные причины, почему конусные дровоколы ручные изготавливают своими руками.

Где взять конус? Его можно заказать в токарном цеху, приобрести готовый вариант или сделать своими руками. Собственно, от этого зависит цена и скорость его получения. Если нет желания заниматься поиском и сборкой отдельных элементов, можно использовать готовый дровокольный узел.

Если же принято решение собирать дровокол своими руками, тогда сначала рекомендуется сделать хотя бы приблизительный чертеж. В нем должны быть указаны точные размеры и особенности фиксации деталей.

Самый простой вариант дровокола своими руками – перфоратор или дрель с конусом диаметром 30 мм. Недостаток такой конструкции очевиден – небольшие возможности, поскольку устройство позволит обрабатывать бревна толщиной не больше 12 см. Мощный крутящий момент вряд ли даст возможность хорошо удерживать заготовку своими руками. Поэтому перфоратор должен быть надежно зафиксирован на столе.

Конусность ножа должна составлять 1:2. Также рекомендуется предусмотреть двухзаходную резьбу с шагом около 5 мм. Это позволит сделать качественный дровокол своими руками.

Регулировка оборотов должна предусматривать скорость вращения не менее 300 об/мин, иначе производительность будет очень слабой. Цепная или ременная передача, которую можно сделать своими руками, если учесть диаметры элементов и расстояние между ними, должна иметь защитный кожух.

Раму для дровоколов своими руками нужно сделать высокой прочности. Желательно, чтобы она имела колеса.

После подготовки всех элементов остается только корректно их зафиксировать шурупами и подсоединить, ориентируясь на подготовленный чертеж. Тогда удастся своими руками сделать действительно работоспособный, производительный дровокол.

opechi.com

Гидравлический дровокол своими руками: видео, фото и чертежи

Обновлено:

Порой незаменимой вещью в хозяйстве является гидравлический дровокол своими руками, видео инструкция к которому является неотъемлемой частью для освоения принципа работы устройства. Если приобрести или изготовить такое устройство, то можно избавиться от большого количества физических нагрузок.

Содержание статьи

Описание

Схема гидравлического дровокола

Действительно актуальным такое устройство является для жителей сел. Особенно если село находится слишком далеко от ближайшего города. Обусловлено это тем, что в такие регионы не проводится газ, и в качестве сырья для отопления дома используют древесину. За одну зиму сжигается огромное количество сырья. Чтобы подготовить древесину вручную, необходимо потратить большое количество сил и времени. Куда более актуально приобрести или сделать гидравлический дровокол самостоятельно.

Процесс колки дров значительно упрощается. Все. что необходимо, так это расположить бревно на устройстве и нажать кнопку. После чего будет получен желаемый результат. Гидравлический колун стоит не мало, однако он избавляет от тяжелой физической работы и значительно экономит время на отопление дома.

Прежде чем изготавливать устройство, необходимо рассмотреть основные виды дровоколов, чтобы выбрать тот, который будет наиболее удобным и актуальным. После чего можно приступать к изготовлению, а также необходимо ознакомиться с видео инструкцией.

Виды устройства

Чтобы освоить устройство, необходимо разобраться с принципом его работы. На сегодняшний день выделяют обычные и профессиональные дровоколы. Вторые отличаются тем, что предусматривают автоматическую подачу бревен, это значительно облегчает и ускоряет процесс.

Колун для дров также может иметь разный способ расположения бревна. На сегодняшний день выделяют три основных вида:

1. Горизонтальное устройство. Это наиболее распространенный вид устройства. Предусматривается, что полено будет располагаться в горизонтальном положении. Можно выделить две разновидности. Первая предусматривает, что нож находится в неподвижном состоянии, а полено вместе с платформой двигается на него. Второй вариант, наоборот, полено неподвижно, а нож двигается в сторону бревна.
2. Вертикальный колун. В данном случае полено располагается в вертикальном положении, а нож двигается вниз. Такое устройство имеет преимущество, которое заключается в высокой производительности и компактности дровокола. Но есть и существенный недостаток, он заключается в том, что бревно необходимо придерживать руками, что повышает риск получения травмы.
3. Смешанные дровоколы. Такое устройство предназначено для работы в двух плоскостях. Наиболее актуален данный вид на производстве.

Дровокол гидравлический приводится в действие за счет электромотора, который вращает гидронасос. Существует устройство, которое предназначено для работы в домашних условиях. Основное преимущество его заключается в компактных размерах, простоте использовании и экологический чистоте. Если же необходимо более мощное устройство, то лучше сделать свой выбор в пользу двигателя, который работает на дизельном топливе или бензине.

Существует также различие по типу дровокола. Различают подвижные и стационарные устройства. Для домашних целей лучше всего использовать первый вид. Цена на бытовой дровокол колеблется от 150 до 500 долларов, что позволяет выбрать устройство по доступной цене.

Дровокол своими руками

Как оказалось, цена на дровокол может быть весьма доступной, однако если и эта сумма не по карману, то не стоит расстраиваться, есть возможность сделать дровокол самостоятельно. Человек, который имеет определенный навык в обработке металла и умеющий правильно чертить и читать чертежи, способен сделать устройство самостоятельно.

Сделать свой выбор лучше всего в пользу самого простого колуна. Он предусматривает, что в нижней части будет располагаться самый обычный автомобильный домкрат. Верхняя же часть будет иметь в оснащении острое лезвие, которое и будет раскалывать древесину. Необходимо предусмотреть регулятор высоты, который поспособствует работе с древесиной разного размера.

Дровокол гидравлический своими руками выполняется по четкой схеме, чтобы не допустить каких-либо технических ошибок.

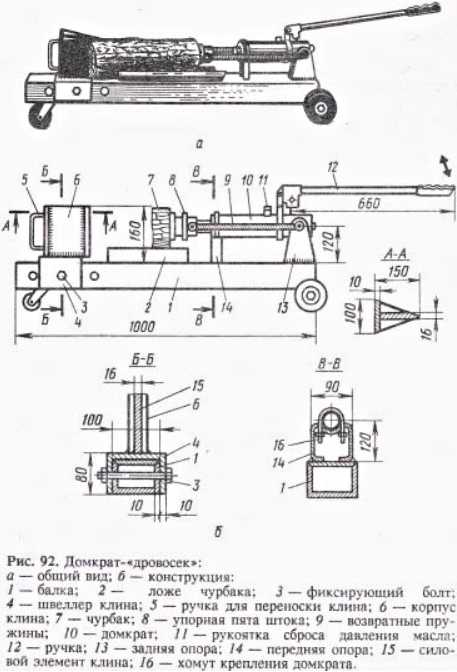

Пример чертежа можно видеть на фото.

Самодельное устройство значительно уменьшит затраты, однако оно обладает определенным недостатком. Главным минусом является низкая производительность в сравнении с колуном, купленным в магазине. Но выход есть для того, чтобы повысить производительность рекомендуется установить нож, который будет иметь крестообразную форму.

В целом самодельный дровокол является вполне реальным устройством, которое можно сделать своими руками. Для того чтобы выполнить весь фронт работ самостоятельно и при этом не допустить ошибок, рекомендуется обратиться к видео инструкции. Пример по самостоятельному изготовлению устройства можно увидеть здесь (видео).

etapech.ru

особенности конструкции, создание своими руками

Жители частных домов часто сталкиваются с необходимостью заготовки дров. Такой процесс считается довольно трудоемким. Чтобы упростить его, стоит воспользоваться специальным оборудованием. Речь идет о гидравлическом дровоколе, который при желании можно сделать своими руками.

Особенности и разновидности дровоколов

Дровокол является станком, предназначенным для заготовки дров. Особенностью любого такого устройства считается возможность расколоть древесину благодаря целенаправленному усилию в определенной точке.

Подобные агрегаты бывают профессиональными и бытовыми. Первый вариант используется в промышленных целях, а второй – в домашних условиях. Естественно, профессиональные колуны имеют большую производительность и количество функций, что сказывается на стоимости.

Если говорить о разновидностях, то колуны могут быть гидравлическими и механическими, а также вертикальными, горизонтальными и комбинированными. Помимо этого, в продаже встречаются агрегаты, работающие на тракторной тяге, и модели с бензиновыми и электрическими двигателями. Все эти дровоколы имеют свои особенности и преимущества.

• Механические устройства, которые принято называть конусными, предполагают наличие резьбового конуса. Этот элемент ввинчивается в бревно, раскалывая его на несколько частей. Сделать такой дровокол можно своими руками. Чтобы агрегат получился более мощным, его стоит дополнить электродвигателем. Сам каркас может иметь колеса, что сделает колун мобильным.
• В гидравлических моделях предусмотрен насос. Именно он активизирует нож, обеспечивающий быструю заготовку дров. Стоит отметить, что начинающему мастеру будет непросто сделать гидравлический дровокол своими руками. Видео опытных специалистов демонстрируют особенности такой работы и некоторые нюансы.
• Устройства, в которых установлен электродвигатель, идеально подходят для использования в домашних условиях. Такой колун нетребователен в уходе. Более того, его можно смело поставить в любом помещении.

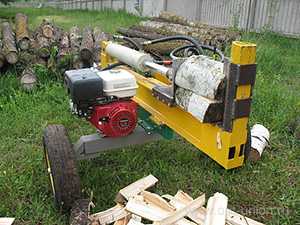

• Агрегаты с бензиновым двигателем признаны действительно мощными, а значит, удастся заготавливать дрова из плотной древесины. Как правило, эти дровоколы используются в лесозаготовках.
• Оборудование, работающее на тракторной тяге, предназначено для различных промышленных объектов. В домашних условиях такие агрегаты применяются крайне редко.

Преимущества и недостатки

Многие люди выбирают для загородного дома именно колун, ведь у него есть немало преимуществ:

• быстрое и несложное выполнение работ;
• возможность в любой момент приступить к заготовке дров;
• беспрерывное функционирование агрегата в течение долгого времени;
• физическая сила не имеет значения, а значит, даже хрупкая женщина справится с работой.

Недостатков у такого оборудования практически нет. Стоит лишь отметить дороговизну и сложность конструкции некоторых моделей.

Рекомендации по эксплуатации

Использовать дровокол в домашних условиях несложно, однако в любом случае важно помнить о нескольких правилах.

• Если в агрегате установлен электродвигатель, следует обратить внимание на его мощность. Этот показатель должен составлять хотя бы 3 кВт. В противном случае работать с плотной древесиной будет очень сложно.
• Во время работы важно помнить о технике безопасности. Так, нужно следить за руками и надевать защитные очки. В противном случае не исключено серьезное травмирование.
• Следует убедиться в том, что рычаг управления находится на значительном расстоянии от ножа.
• Специалисты рекомендуют установить систему, которая поможет избежать случайного запуска устройства.

Изготовление колуна своими руками

Чтобы самодельное устройство правильно функционировало, важно разобраться с его конструкцией. В основе простого конусного дровокола лежит конус с резьбой. Его можно приобрести в готовом виде или выточить и сделать резьбу. Данный элемент фиксируют на валу при помощи штифта. После этого между электродвигателем и самим валом нужно поставить распорку, необходимую для натягивания цепи.

Самодельная гидравлическая модель – более сложный вариант. В данном случае рекомендуется сначала подготовить чертеж. Далее можно приступать к работе. Так, следует соорудить вертикальную раму на небольшой платформе. Здесь в нижней части фиксируется автомобильный домкрат, а верхний элемент остается разъемным, благодаря чему удастся колоть действительно большие бревна. В качестве ножа обычно выступает конусный клин.

Действительно сложная конструкция гидравлического самодельного устройства предполагает использование гидравлического домкрата, который фиксируют на станине. Создание подобного агрегата требует особых знаний, потому делать его в домашних условиях без соответствующего опыта не рекомендуется.

Дровокол – незаменимое оборудование в домашнем хозяйстве. Благодаря такому приспособлению можно заготавливать дрова в любых количествах, не прилагая особых усилий. Такой агрегат удастся сделать самостоятельно, используя домкрат, двигатель и конус с резьбой.

nashgazon.com

Делаем дровокол своими руками – чертежи, схемы, инструкция

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

• длина заготовки;
• диаметр полена;
• форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению. В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Классификация оборудования

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

• Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
• Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна. В некоторых случаях это делается руками либо специальными приспособлениями.

Вертикальный и горизонтальный дровокол

• Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
• Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
• За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
• Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Колун «Исуповский дракон»

• Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна – рабочей части станка. Колун бывает следующих форм:

• Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Клин буквально просверливает бревно и разделяет его на отдельные фрагменты

• Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
• Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

• наличие двигателя – это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
• собственно конструкция – вертикальная, горизонтальная, смешанного типа, реечная или конусная;
• способ раскола дров – с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Простой и недорогой вариант — механический раскалыватель, он может быть как ручным, так и ножным

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

Винтовой не колет двора, но разбуравливает их по принципу шурупа.

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Реечный работает за счет поступательного движения рейки, которая и разрубает бревно

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция – механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Удобнее всего разделывать дрова на вертикальной установке

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Схема механического колуна с пружинным механизмом

Механический дровокол

Устройство состоит из нескольких элементов:

• консоль;
• опорный стол;
• стойка.

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Принцип работы винтового колуна

Составными элементами ручного дровокола такого типа являются:

• станина, сваренная из строительного металлического профиля и листового железа;
• силовая установка в виде мотора на электротяге или жидком топливе;
• привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
• вал с винтовым конусом, закрепленный в подшипниках качения;
• упор для заготовки.

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

Чертеж ножа дровокола

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

• категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
• монтаж электрического блока должен проводиться в соответствии с основами безопасности;
• для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр.;
• оптимальной является скорость вращения рабочей части около 250 об/мин;
• опоры вала предпочтительней крепить не сваркой, а винтами.

Схема винтового электрического дровокола

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

Самодельный гидравлический колун

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Схема реечного дровокола

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

www.portaltepla.ru
