Котел на дровах своими руками

Самодельный дровяной котел прекрасно подойдет для обогрева гаража, теплицы, бани и, конечно же, жилых помещений. Для большего удобства конструкцию котла следует оснастить баком для нагрева воды. В самостоятельной сборке рассматриваемого агрегата нет ничего сверхсложного. Однако у исполнителя должны быть хотя бы минимальные навыки выполнения сварочных работ.

Котел на дровах своими руками

Определитесь с подходящим типом котла, создайте либо найдите в открытом источнике чертеж подходящего агрегата, купите необходимые принадлежности и приступайте к работе.

Планирование конструкции

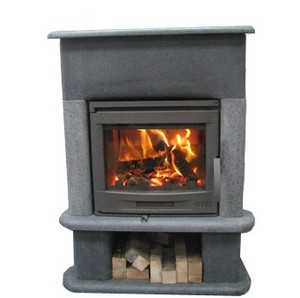

Котлы дровяные

Начните с планирования котла. Лучший вариант – двухкамерный агрегат, способный одновременно обогревать обслуживаемое помещение и подогревать воду для нужд владельца. В одну камеру такого котла помещаются дрова, а в другой нагревается вода. Камера с водой обычно размещается сверху. Нагрев жидкости в большинстве случаев обеспечивается теплом дымохода, проходящего через бак.

Более совершенным и экономически выгодным вариантом дровяного котла является агрегат, работающий с использованием принципов пиролизного сжигания топлива. В таком котле создается искусственный дефицит воздуха. В результате топливо не горит, а медленно тлеет с выделением пиролизных газов. Последние обеспечивают дополнительный обогрев и способствуют существенному увеличению КПД отопительного агрегата.

В представленном руководстве будут предложены инструкции по сборке и обыкновенного, и пиролизного котла. Вам останется лишь выбрать подходящий вариант и произвести сборку агрегата.

Перед началом выполнения сборки выполните ряд несложных расчетов в отношении оптимальных габаритов и мощности котла, размеров теплообменника, объема бака для нагрева воды и прочих значимых параметров.

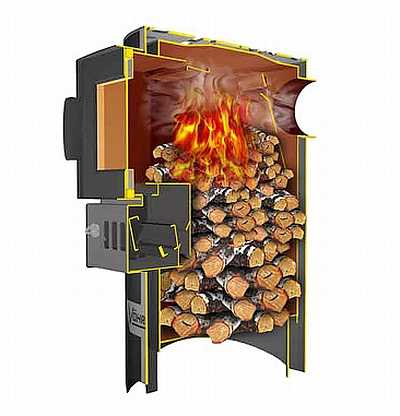

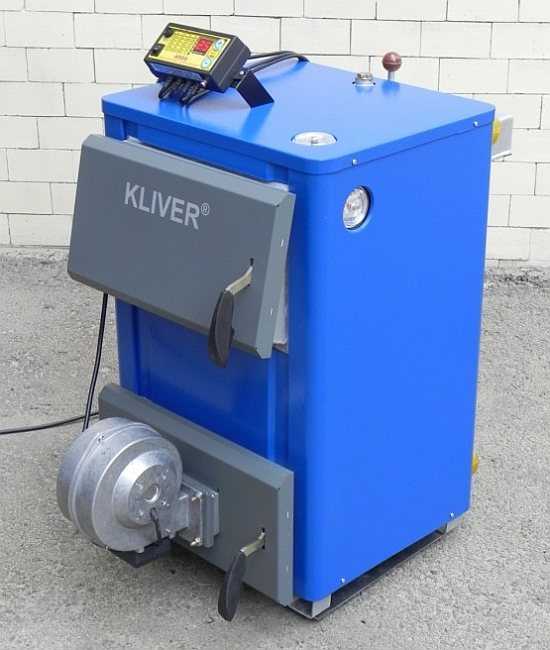

Котлы на дровах

В целом сборка большинства существующих разновидностей дровяных отопительных агрегатов выполняется в одной и той же последовательности. Для повышения эффективности котла можете менять его основные характеристики на свое усмотрение. К примеру, увеличение объема рубашки теплообменника позволит несколько повысить показатели теплоэффективности оборудования.

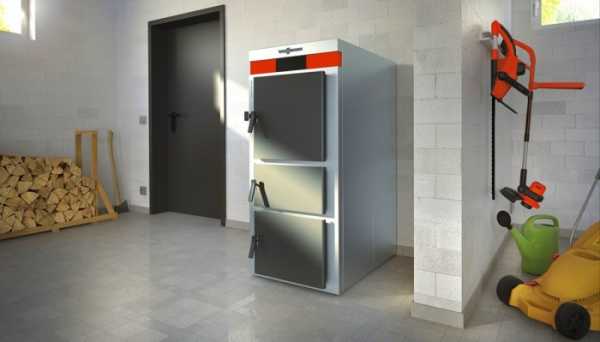

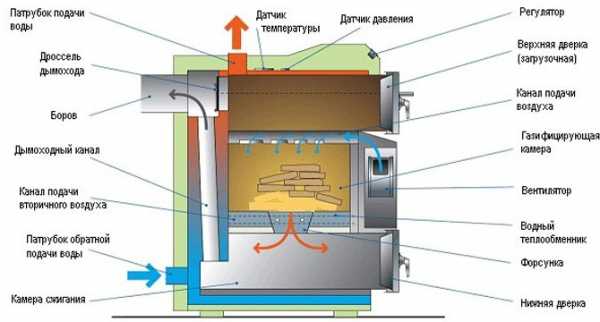

Пиролизные котлы

Выберите оптимальный вариант конструкции, составьте (закажите, найдите) чертежи и приступайте к работе. Начните с подготовки всех необходимых приспособлений.

Набор для работы

1. Листовой металл. Для сборки корпуса и внутренних элементов котла используйте металл толщиной от 4-5 мм. Вместо листового металла можно использовать бочку на 200 л или даже корпус старой печки подходящих размеров. Наиболее удобно работать с бочкой.

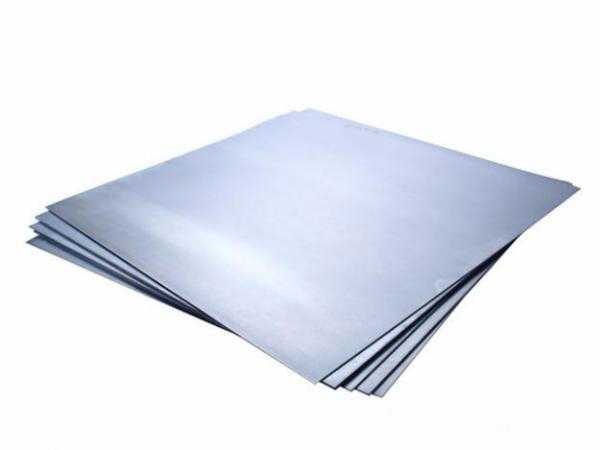

   Листовой металл

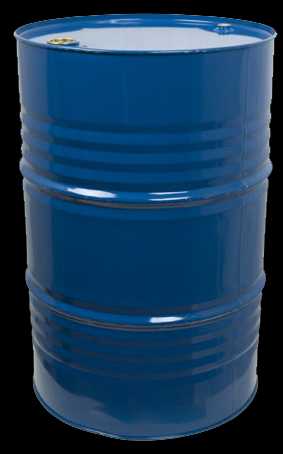

   Бочка стальная 200 литров

2. Стальные трубы.

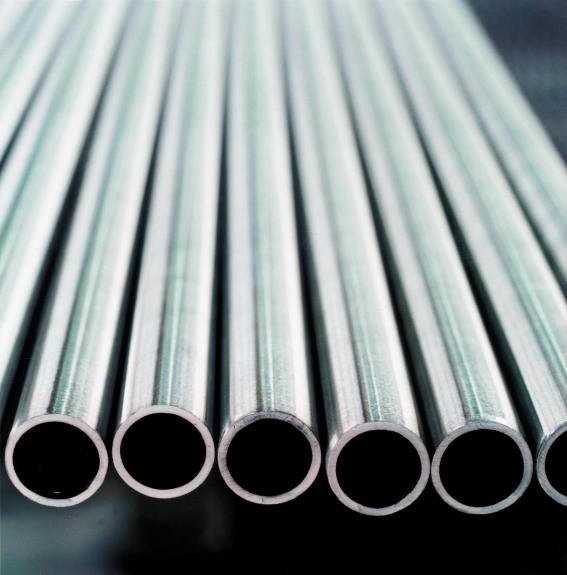

   Стальные трубы

3. Профильные трубы.

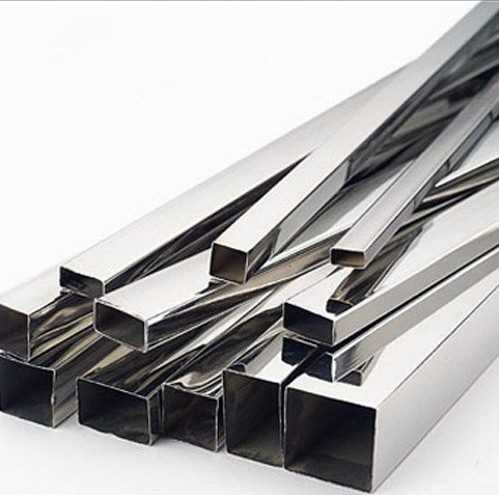

   Профильные трубы

4. Радиаторы отопления.
5. Крепежные элементы.
6. Дверцы. Лучше, если дверки будут оснащены задвижками.
7. Заслонки.

   Воздушная заслонка

8. Металлический прут диаметром 2 см.
9. Вентилятор мощностью от 300 Вт.

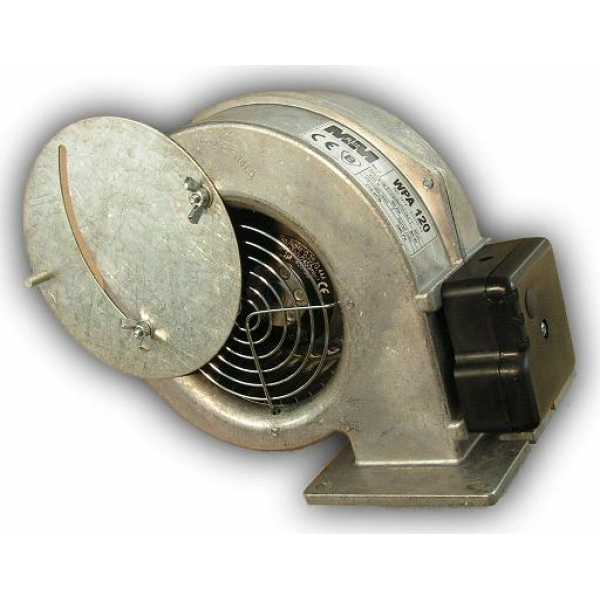

   Вентилятор мощностью от 300 Вт

Для сборки котла следует использовать исключительно качественные исходные материалы без следов коррозии и прочих повреждений. Рекомендованная толщина металла обусловлена требованиями по устойчивости материала к высоким температурам.

Насос будет обеспечивать более быстрое и стабильное поступление нагретой воды к отопительным батареям, что поспособствует повышению эффективности системы. В дополнение к насосу купите простой блок автоматического управления.

Руководство по сборке котла

Как отмечалось, в руководстве представлены инструкции по сборке обыкновенного дровяного котла и пиролизного отопительного агрегата. По сложности изготовления отличий между двумя упомянутыми конструкциями практически нет. Зато пиролизный котел является гораздо более эффективным по сравнению со своим стандартным аналогом. В остальном же ориентируйтесь на собственные запросы и нужды.

Обычный дровяной котел

Обычный дровяной котел

Первый шаг

Подготовьте материал для изготовления котла. Самый удобный вариант – двухсотлитровая бочка с толстыми стенками. Вместо бочки можно использовать листовую сталь. Также для изготовления корпуса прекрасно подойдет отрезок толстостенной металлической трубы диаметром порядка 800 мм и длиной около 1 м.

Настоятельно не рекомендуется делать корпус котла из нержавейки. По сравнению с обычной стали у нержавеющего материала гораздо более низкая теплопроводность. В результате на обогрев помещения будет расходоваться больше топлива.

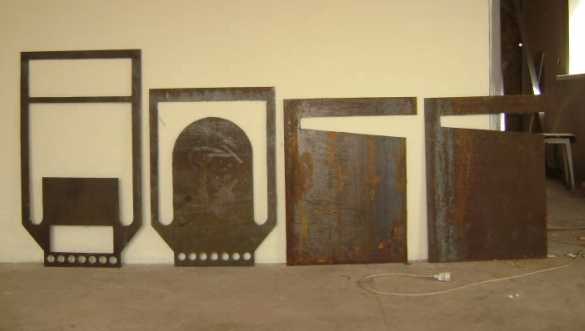

Заготовки для стенок котла

Второй шаг

Подготовьте заготовку для изготовления дна котла. Дно будет стальным. Рекомендованная толщина – от 5 см.

Третий шаг

Корпус котла

Корпус котла

Корпус котла

Корпус

Подготовьте опоры для котла. Их можно изготовить из арматурных стержней диаметром 1,4 см. Оптимальная длина каждой опоры – 30 мм.

Четвертый шаг

Подготовьте материал для изготовления колосника. Его можно изготовить из толстого (не меньше 5 см) металлического круга. В круге проделайте продольные прорези. Сквозь эти отверстия к загруженному в котел топливу будет подаваться воздух. Также через эти прорези будет уходить зола.

Пятый шаг

Подготовьте еще одну круглую заготовку из металла.

Подготовьте металлический лист для сборки короба с внутренней перегородкой. Дополнительно подготовьте лист металла для изготовления водяного бака. Также можно приобрести готовый бак для воды. В этом моменте поступайте так, как вам удобнее.

Когда все заготовки будут готовы, приступайте непосредственно к сборке котла.

Шестой шаг

Приварите внутри корпуса несколько одинаковых отрезков арматурных стержней. Эти элементы будут являться опорами. Арматуру фиксируйте в горизонтальном положении на трех параллельных уровнях.

На нижнем уровне вы расположите дно дровяного котла. Второй уровень следует размещать над дверкой поддувала. Третий же уровень располагайте примерно на 20-22 см ниже от верхнего края корпуса отопительного агрегата.

Седьмой шаг

Изготовьте короб. Его вы разместите внутри корпуса. Разделите корпус на два горизонтальных отсека. В верхний отсек вы будете загружать древесину для топки. В нижнем же отсеке будет собираться зола.

Короб вставляйте через предварительно созданное отверстие в боковой стенке корпуса и фиксируйте при помощи сварки. Такой короб удобен тем, что вы сможете отапливать агрегат из другого помещения. Данное решение особенно актуально для бань и прочих подобных помещений.

Восьмой шаг

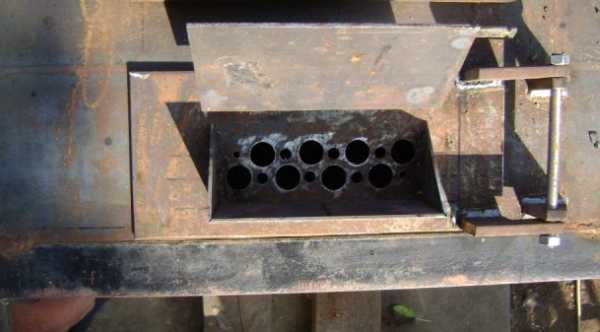

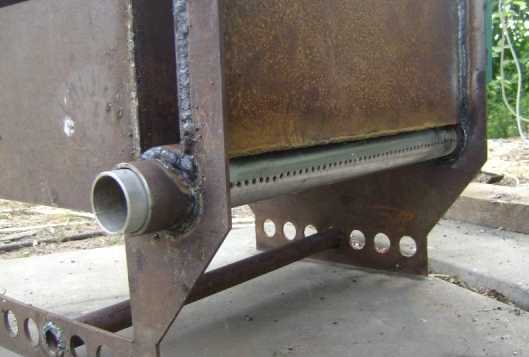

Изготовьте поддувало. Есть два варианта: можете вырезать отверстие и установить на него дверцу. Также поддувало можно сделать в виде выдвижного ящичка, это позволит исключить необходимость установки дверцы.

С ящиком будет гораздо удобнее чистить котел от золы.

Дровяной котел

Дровяной котел

Девятый шаг

Приварите ближе к нижней части корпуса агрегата дно, а над ним – колосник. Колосник крепите так, чтобы уровень его установки совпадал с местом размещения внутренней перегородки в коробе.

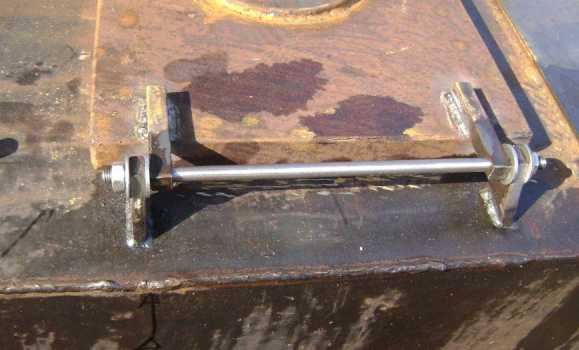

Дровяной котел

Дровяной котел

Дровяной котел

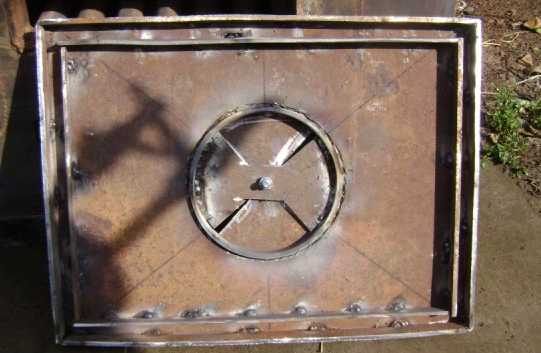

Десятый шаг

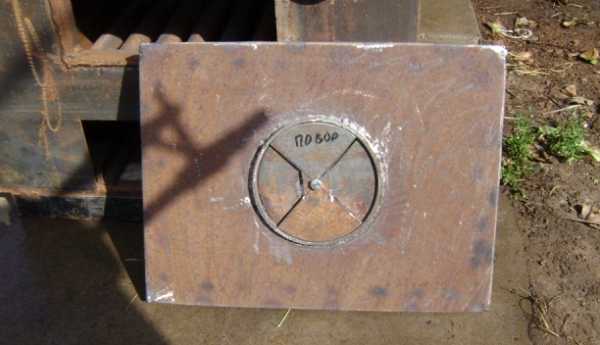

Прорежьте в крышке котла отверстие под установку дымоотводящей трубы. Затем приварите крышку и установите дымоотвод.

Одиннадцатый шаг

Закрепите над котлом бак для подогрева воды. Емкость крепите к поверхности стены, примерно на 25-35 см выше непосредственно котла. Бак размещайте так, чтобы через него проходила дымоотводящая труба. Ее тепло и будет обеспечивать нагрев жидкости.

Дровяной котел

Видео — Как сделать дровяной котел

Дровяной котел длительного горения

Эта инструкция позволит вам самостоятельно собрать дровяной котел длительного горения. Главная цель – собрать установку так, чтобы топливо в ней тлело, а не быстро сгорало.

Первый шаг

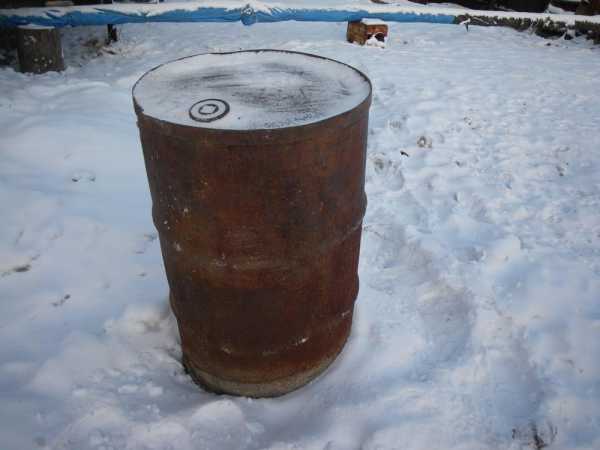

Емкость для котла

Подготовьте корпус. Удобнее всего использовать металлическую бочку. Срежьте у бочки верх. В дальнейшем сверху вы поместите крышку с трубой диаметром 100 мм. Через трубу в котел будет поступать воздух. На трубу установите заслонку.

Второй шаг

Прикрепите к корпусу котла наклонную дымоотводящую трубу. Оптимальный диаметр – 150 мм, длина – от 400 см, место крепления – сбоку корпуса, ближе к верхней части агрегата.

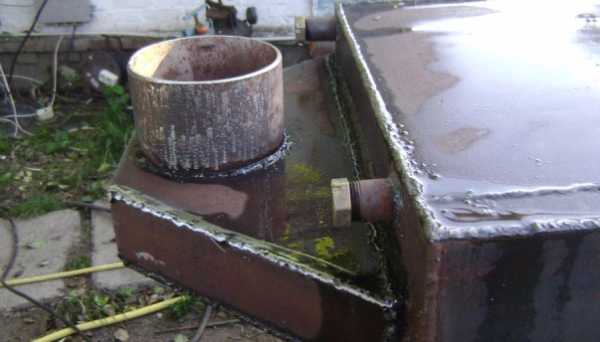

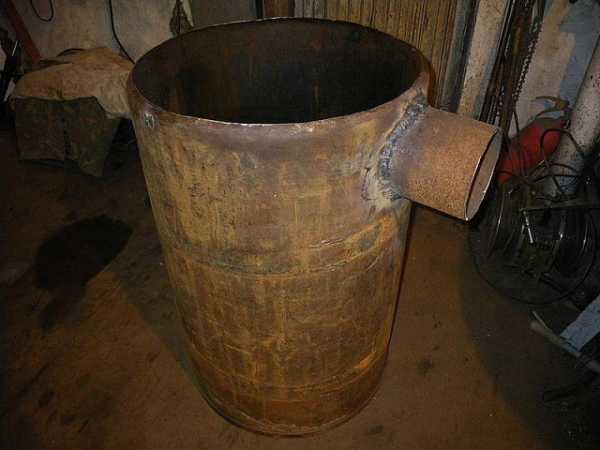

Патрубок для дымовой трубы

Котел с двойными стенками, между которыми будет циркулировать теплоноситель

Третий шаг

Снизу корпуса вырежьте отверстие для очистки котла от продуктов сгорания дров.

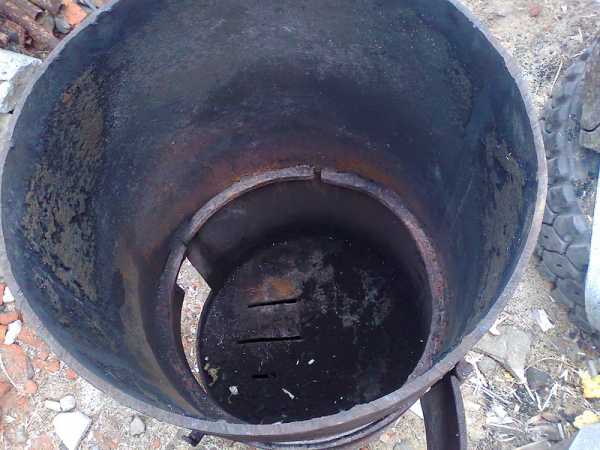

Снизу вырезано отверстие для чистки золы

Четвертый шаг

Подготовьте специальный груз. Он будет обеспечивать более эффективное и продолжительное сгорание топлива. Этот груз выполняется в виде диска из металла и оснащается лопастями. В грузе вырежьте отверстие диаметром 20 мм для поступления воздуха.

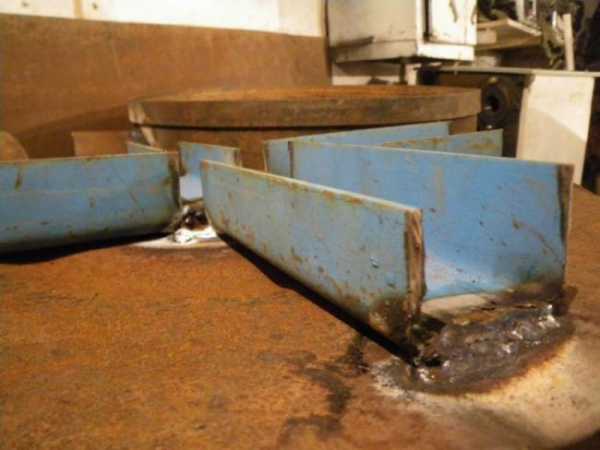

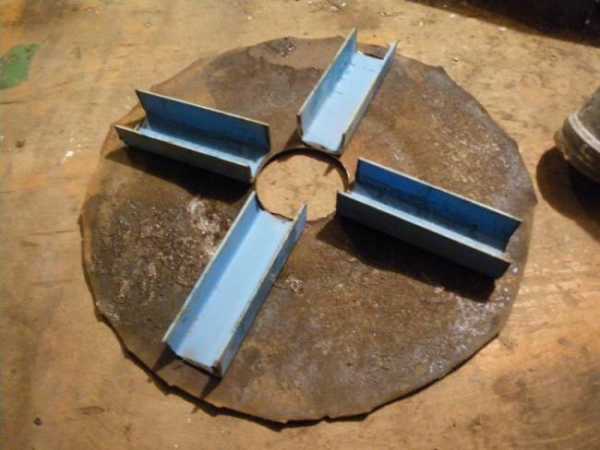

Делаем груз

Делаем груз

Делаем груз

Делаем груз

На этом котел готов. Пользоваться им предельно просто: вы загружаете дрова, сверху укладываете металлический груз (диск), устанавливаете крышку с поддувальной трубой и разжигаете топливо.

Для большей устойчивости оснастите котел металлическими ножками из обрезков арматуры.

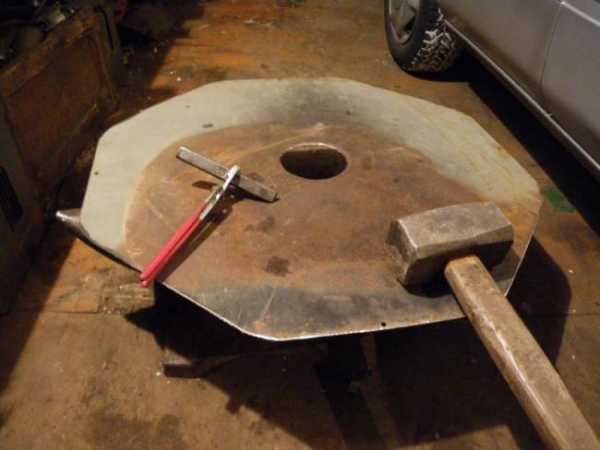

Делаем крышку, которую наденем на трубу

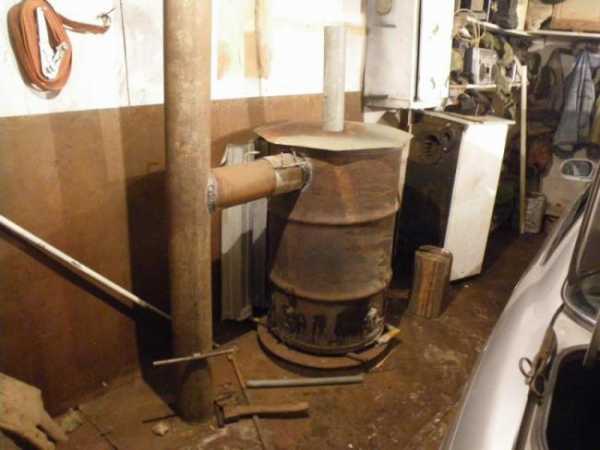

Котел

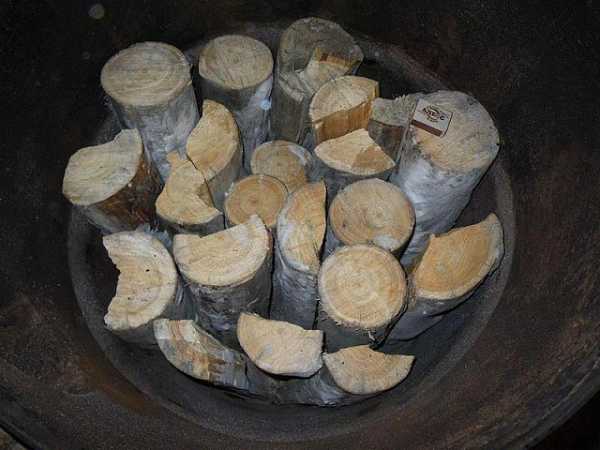

Загрузка

Установка и подключение котла

Приступайте к установке дровяного котла и его подключению. Работа выполняется в два этапа:

• вы врезаете трубы отопительной системы (подачи и обратки) прямиком в корпус котла, используя для этого специальные патрубки;
• вы врезаете дымоотводящую трубу в водяной бак.

Для повышения безопасности эксплуатации котла возведите вокруг него кирпичный экран. Стена защитит от случайных прикосновений к раскаленному металлу и дополнительно увеличит эффективность обогрева – кирпич является хорошим аккумулятором тепла.

Будет достаточно стены высотой около 1 м. Кирпич можете укладывать на ребро. Размеры ограждения подбирайте в соответствии с габаритами котла. Между отопительным агрегатом и защитным экраном оставьте 20-30-сантиметровый зазор.

Проверьте котел. Убедитесь в качестве сборки и отсутствии неполадок в работе оборудования. Топливо начинает разгораться достаточно быстро. Обычно первые результаты становятся заметны уже через 20-40 минут. Для регулирования тяги и интенсивности сгорания загрузки используйте дверцу (заслонку) поддувала.

Теперь вы сможете решить вопросы обогрева дома собственными силами. Следуйте инструкции и все обязательно получится.

Удачной работы!

Видео – Котел на дровах своими руками

tolkostroyka.ru

Как сделать котел отопительный на дровах своими руками — Все о печи в доме

Тепло и уют в доме обеспечиваются хорошо налаженной системой отопления. Но в частном секторе электричество и газ зачастую бывают недоступны, а магазинные твердотопливные аппараты стоят достаточно дорого. Вот и стараются народные умельцы, кто как может, изготавливая кустарные системы отопления. Самодельные котлы набирают все большую популярность, поэтому стоит рассмотреть подробнее, как сделать котел отопительный на дровах своими руками.

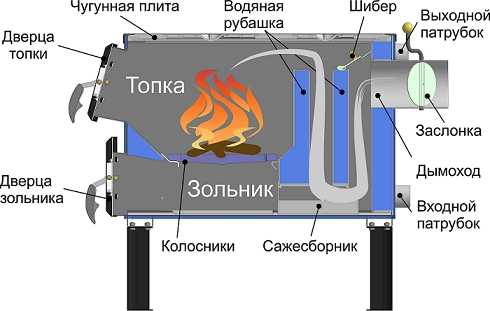

Устройство котла на дровах.

Классический вариант котла представляет собой специализированную камеру, куда закладываются дрова. Пиролизный агрегат имеет более высокое КПД, но состоит из двух камер. В нижнюю камеру помещаются дрова, а в верхнюю поступает тепло, которое находится там определенное время. Сделать его самостоятельно сложнее, схемы и чертежи должны быть выполнены с предельной точностью и тщательностью. Используя пиролизное устройство, нужно помнить, что этот котел может работать только на дровах с процентом влажности не больше 20 единиц.

Преимущества дровяного отопления и требования безопасности

Котлы под дрова обладают рядом преимуществ в сравнении с конструкциями, работающими на специальном топливе.

1. Дрова — это экологически чистое топливо, не провоцирующее аллергические реакции и заболевания.
2. Используемый для топки материал обладает приемлемой стоимостью и достаточно доступен.
3. Эстетическая составляющая делает котлы под дрова востребованными даже в постройках элитного типа.
4. Стопроцентная безопасность при самостоятельном проведении всех работ, хозяин сам контролирует все недочеты и может моментально их устранить.
5. Котел на твердом топливе прост в эксплуатации и нагревает помещение за считаные минуты.

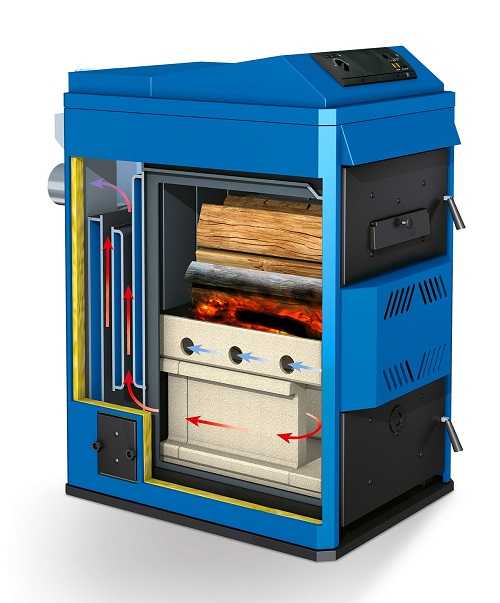

Котел на дровах в разрезе.

Для того чтобы отопительное оборудование обладало всеми вышеперечисленными характеристиками, требуется соблюдение определенных условий:

1. Необходимо регулярно проветривать комнату, так как котлы имеют открытую горелку и сжигают кислород, находящийся в помещении.
2. В непосредственной близости с агрегатом нельзя располагать никаких горючих и легковоспламеняющихся материалов.
3. Для удобства использования котел нужно разместить так, чтобы в него было удобно добавлять топливо.
4. Если вы захотите сделать котел более эстетичным, красить его можно только жаропрочной краской или лаком.

Вернуться к оглавлению

Изготовление дровяного котла своими руками

Устройство дымохода для твердотопливного котла.

Для изготовления элементарной конструкции на твердом топливе своими руками потребуется металлическая бочка объемом около 200 л. С нее необходимо срезать верхушку. Приток воздуха сверху будет обеспечиваться крышкой с трубой, имеющей диаметр 10 см. Это поддувало даст возможность нижнему слою дров тлеть и давать дополнительное тепло. Для дымохода будет нужна наклонная труба с диаметром 15 см. Она приваривается в самом верху, с боковой стороны.

В верхней части бочки нужно сделать люк для закладки дров, а в нижней — отверстие для уборки отработанного топлива. Для увеличения времени горения одной загрузки дров применяется специальный груз, выполненный в виде диска с лопастями и отверстием диаметром 20 мм. Он сжимает сгорающее топливо, и доступ воздуха ограничивается этим 20-миллиметровым отверстием. После выполнения всех манипуляций котел следует подключить к отопительной системе. Сделать это можно с помощью 2-х способов:

1. Врезать трубу с водой прямо в бочку. Вода будет горячей на этом участке, а радиаторы будут нагреваться за счет циркуляции воды.
2. Врезать трубу дымохода в бак с теплоносителем. Тогда вода будет греться за счет продуктов горения.

Вернуться к оглавлению

Пиролизный котел: принципы работы, схемы, чертежи сборки своими руками

Схема подключения пиролизного котла.

Работа твердотопливных пиролизных котлов под дрова основана на разрушении молекулярной структуры древесины под воздействием высокой температуры и низкой концентрации кислорода. Эта реакция ведет к распаду молекул на пиролизные газы и твердые отходы в виде угля. Если позволить воздуху циркулировать, то процесс будет происходить частично, и несгоревшие летучие вещества будут уходить в атмосферу. Примером этому служит обычный костер. И только изменив условия, можно достичь полного сгорания пиролизных газов и уменьшить выброс вредных веществ.

Пиролизная печь, работа которой основана на процессе сжигания не только твердого топлива, но и древесных газов, имеет ряд неоспоримых достоинств:

• более высокий КПД;
• минимальный выброс канцерогенных веществ;
• возможность утилизации отходов.

Недостатками магазинных пиролизных котлов под дрова является достаточно высокая цена, зависимость от электрических сетей и возможность применения только сухой древесины. Эти минусы и сдерживают спрос на данные агрегаты и ведут к тому, что все больше хозяев частных домов хотят изготовить пиролизный котел своими руками. Процесс сборки пиролизного котла элементарным не назовешь, и денег в него придется вложить достаточное количество, хотя, конечно, экономия в сравнении с промышленным агрегатом будет ощутимая. Возьмем за основу классическую схему изготовления.

Из расходных материалов понадобятся:

1. Сталь толщиной не меньше 4 мм.
2. Профили — 60х30 и 80х40.
3. Стальные ленты шириной 20 и 80 мм.
4. Трубы с диаметром в 32, 57 и 159 мм.
5. Лювер.
6. Термодатчик.
7. Крепежи.

Устройство пиролизного котла.

Не стоит забывать и про необходимый инструмент. Заранее стоит подготовить сварочный аппарат и электроды, дрель и шлифовальную машинку с дисками 125 и 230 мм.

На основании чертежа необходимо выполнить сборку пиролизного котла под дрова. Следует знать, что размеры внутренней камеры не должны подвергаться серьезным изменениям, это ухудшит работу всего оборудования. После сборки котла необходимо его правильно установить. При монтаже пиролизной конструкции своими руками особенно тщательно следует соблюдать правила пожарной безопасности, поэтому необходимо оборудовать специальную котельную, в которой и будет установлено оборудование.

Основанием для пиролизного котла под дрова может послужить бетонная стяжка или кирпичная кладка, а спереди топочных камер необходимо расположить стальные листы толщиной не менее 2 мм. Запрещено устанавливать конструкцию вплотную к предметам мебели и стенам. Котельную необходимо оборудовать вентиляционным отверстием площадью не меньше 10 см², дымоход лучше утеплить фольгированной минватой, чтобы предотвратить образование конденсата.

Вернуться к оглавлению

Пиролизный котел на отработке своими руками — чертежи

Чертеж пиролизного котла на отработке.

Отопительные котлы применяются не только для обогрева жилых помещений. Их устанавливают в цехах, банях, гаражах и на других промышленных объектах. В целях экономии в качестве топлива для них применяется отработанное масло. Обоснованность повторного использования отработки очевидна — в качестве топлива используется продукт, за который уже когда-то заплатили. При таком преимуществе, как бесплатное топливо, КПД этих котлов тоже достаточно высок и достигает 95%. Но имеют пиролизные котлы на отработке и недостатки:

1. 1. Для их установки нужны топливные емкости.
2. 2. Они нуждаются в компрессоре для выработки сжатого воздуха.
3. 3. Для них необходима регулярная очистка.

Собрать пиролизный котел на отработке своими руками можно на основании чертежей. Нужно учитывать, что для его сборки и установки потребуются такие компоненты, как

1. 1. Компрессор.
2. 2. Насос.
3. 3. Горелка.
4. 4. Расширительный бак.

Для монтажа будет необходим сварочный аппарат. Под пиролизный котел на отработке необходим дымоход, конструкция которого предполагает наличие трубы и кожуха, предотвращающего соприкосновение дымохода с потолочным перекрытием. Необходимой деталью является и заслонка, регулирующая поступление воздуха, предотвращающая охлаждение помещения в случае отключения котла.

Приведем пример изготовления элементарного пиролизного котла, работающего на отработанном масле. Эта конструкция имеет одну емкость, совмещающую в себе бак для топлива и камеру горения. К этому баку нужно приварить ножки для избегания прямого контакта с полом. Воздушная заслонка устройства одновременно служит люком для залива топлива и регулятором интенсивности поступления воздушных масс.

В бак необходимо вварить отрезок трубы с толстыми стенками 100-150 мм диаметром, в котором нужно просверлить отверстия. Труба будет представлять собой дожигающую камеру, в ней будут гореть масляные пары.

Теплообменник будет представлен воздушной камерой, которую следует приварить сверху камеры дожига. В ней нужно сделать металлические перегородки, которые будут замедлять движение горячих продуктов горения и увеличивать теплообмен печи и отапливаемого помещения. Удаление газообразных продуктов горения будет происходить через вваренный в верхнюю камеру дымоход.

«Апгрейд» и повышение безопасности такого теплогенерирующего устройства можно провести путем установки дополнительного бака на одном уровне с нижней емкостью для дозаправки котла в процессе эксплуатации. Баки следует соединить трубой.

Надо учитывать, что такой пиролизный котел следует оберегать от попадания в него воды! В противном случае происходит вспенивание и возможен выплеск горящих масел из камеры сгорания. Также важно сохранять вертикаль дымохода на высоте не меньше 2 м.

Для превращения такой печи в водогрей или воздухонагревательный котел нужно снабдить верхнюю камеру водяной рубашкой или установить воздуходувный насос.

1popechi.ru

Котел на дровах (дровяной) своими руками

В специализированных магазинах можно найти немало отопительных механизмов, которые по своим свойствам и производительности успешно заменяют как центральную систему отопления, так и газовое оборудование. Но среди множества разнообразных агрегатов особенно выделяются дровяные и пиролизные котлы для отопления бань.

Котлы этого вида обладают удивительно простой конструкцией, по сравнению с которой даже традиционная русская печь может быть причислена к сложному оборудованию отопления. Эта удивительная простота и является основной причиной того, что многие предпочитают сделать дровяной котёл своими руками, а не покупать его в специализированном магазине.

Сборка своими руками устройства отопления имеет следующие преимущества:

• Значительная экономия финансовых средств, так как затраты на материалы для самодельного котла, обычно, невелики.
• Получение отопительного оборудования независимого от сети электроснабжения, имеющего очень высокую теплоотдачу и малый расход топлива.
• Возможность использования для отопления любого вида топлива (дрова, торф, щепа, опилки, пеллеты и пр.).

Самодельные дровяные котлы не рекомендуется использовать в жилых помещениях, так как они, при всей своей эффективности, могут не отвечать требованиям пожарной безопасности. Чаще всего изготовленные своими руками агрегаты используют для отопления хозяйственных помещений (сараев, гаражей, теплиц, бань) и недостроенных зданий, где в будущем будет установлена полноценная отопительная система.

Приступая к планированию сборки агрегата необходимо определиться какие задачи отопления он будет выполнять: простое отопление помещение или отопление, совмещённое с нагревом воды. В зависимости от основной работы различаются и конструкции самодельных котлов.

Принцип работы и особенности устройства дровяных котлов

В зависимости от метода горения дровяные котлы делятся на классические и пиролизные (газогенераторы). Принцип работы котла на дровах классического типа заключается в том, что загружаемые сухие дрова, находясь под давлением, постепенно тлеют, выделяя тепло.

Причём тление — это, обычно, начинается сверху, из-за чего ограничитель постепенно опускается. Но среди «самоделок» часто встречаются те, где горение дров происходит снизу. Это так называемые шахтные дровяные котлы.

Рис. 1 Принцип действия классического дровяного котла

А при пиролизе сгоранию подвергаются не только дрова, но и образовавшийся в результате древесный газ. Такие приборы отличаются большей теплоотдачей, в них не образуется сажа и остаётся минимальное количество золы. Конструктивно же пиролизные котлы отличаются ненамного и сделать их своими руками также не составляет труда.

При разработке идеи по самостоятельной сборке предстоит столкнуться с тем, что устройство дровяного котла несколько отличается от схемы заводских агрегатов. Последние традиционно делятся на дымоход и топку, состоящую из поддувала, зольника и камеры горения. Контроль за поступлением в ёмкость, где тлеет топливо происходит, обычно, при помощи автоматического оборудования отопления, специально устроенных заслонок, отверстий и воздуховодов.

Но при создании дровяного котла своими руками за доступом воздуха приходится следить самостоятельно. Если такое устройство предназначено просто для отопления какого-то помещения, то в его конструкции появляется дополнительный элемент — воздуховод с ограничителем, который, действуя по принципу пресса, давит на груду дров и дверца загрузки используется только для подачи топлива.

Если же прибора отапливает баню, то открытый воздуховод неприемлем, так как через него часть дыма будет попадать в помещение. В этом случае доступ воздуха осуществляется через открытую дверцу зольника.

В основе работы пиролизных отопительных устройствах лежит принцип сухой перегонки топлива. Его суть заключается в том, что в условиях недостатка кислорода и высокой температуры происходит не просто тление, а термическое разложение древесины на уголь и горючий древесный газ. Самодельные пиролизные котлы дополнены также еще одной камерой, где происходит горение древесного газа. Причём камера эта может быть либо отдельной надстройкой, либо частью топки.

В случае если дровяные агрегаты (традиционные или пиролизные) предназначены также для нагрева воды в банях и саунах в конструкцию включается изогнутая труба, подключаемая к водопроводной системе, или водяной бак, через которую проходит дымоход с горячим воздухом.

В приведённых ниже схемах будет освещена сборка самых популярных самодельных устройства — котлов с функцией водяного нагрева, которые чаще всего устанавливаются в банях.

Инструменты и материалы для сборки котла

Если речь идёт о создании своими руками котла на дровах для бани, то изготавливается устройство отопления, которое выполняет сразу 3 функции: нагрев содержимого водяного бака, отопление помещения (парной), нагрев камней. Работа такого прибора может происходить как открытым горением (классические твердотопливные котлы), так и по принципу пиролиза.

Итак, для сборки своими руками водогрейного котла на дровах необходимы следующие материалы:

• Железная бочка на 200 л (либо любая аналогичная ёмкость), имеющая минимальную толщину стенки 4 мм.
• Стальной лист толщиной не менее 5 мм.
• Труба диаметром 10-15 см и длиной в 30-50 см, необходимая для монтажа дымохода.
• Змеевик или водяной бак из легированной или оцинкованной стали.
• Камни и огнеупорный кирпич.

Для монтажа потребуется сварочный аппарат, электрическая дрель и шлифовальная машина по металлу (болгарка), электроды и крепёжные элементы.

Рис. 2 Схема сборки дровянного котла

Этапы сборки дровяного котла

Процесс нужно начинать с составления предварительной схемы котла на дровах, в которой будут учтены все размеры, предполагаемая мощность и расход топлива. Для составления чертежа котла на дровах традиционного типа следует помнить, что он конструктивно делится на три части: водяной бак, топливная камера, отсек образования золы.

Работа по сборке своими руками происходит следующим образом:

• Из стального листа вырезается два круга, диаметр которых рамен диаметру корпуса котла для бани. Они предназначены для разделения для разделения устройства на три зоны. Причём в круге, который отделяет топочную камеру от зольника прорезаются продольные отверстия, позволяющие отходам ссыпаться вниз.
• Два разграничительных круга ввариваются в корпус устройства каждый на своём уровне.
• В верхней части бочки, а также в круге, разделяющем водяной бак и топку, прорезаются отверстия для дымохода, после чего в них перпендикулярно вваривается труба.
• На боку бочки прорезается два прямоугольных отверстия: вверху — для закладки в камеру сгорания топлива, внизу — для сбора золы. На отверстия устанавливаются дверцы с защёлками.
• Все составные детали собираются в одну конструкцию, швы свариваются.
• Превращение простого оборудования для отопления в водогрейный агрегат может происходить двумя разными способами:
  • В середину топочной камеры врезается змеевик, концы которого выходят наружу и присоединяются к трубам, ведущим в водяной накопитель. Нагревшаяся в трубе вода вытесняется в бак, сменяясь холодной. Происходит своеобразный водяной круговорот.
  • Дымоход пропускается через бак. В этом случае горячий дым, проходя через ёмкость, греет воду. Также встречаются чертежи, когда через водяной накопитель проходит не только трубы дымохода, но и задняя часть агрегата.
• Чтобы придать оборудованию отопления сходство с печью-каменкой в корпус, на уровне топочной камеры, врезают небольшую нишу для камней или осколков красного кирпича. Задача упрощается, если «корытце» для камней изготовить из обрезка широкой трубы с запаянным днищем. В некоторых случаях корпус дровяного оборудования оставляют целым, а камни или кирпичи раскладывают на плоской крышке устройства.

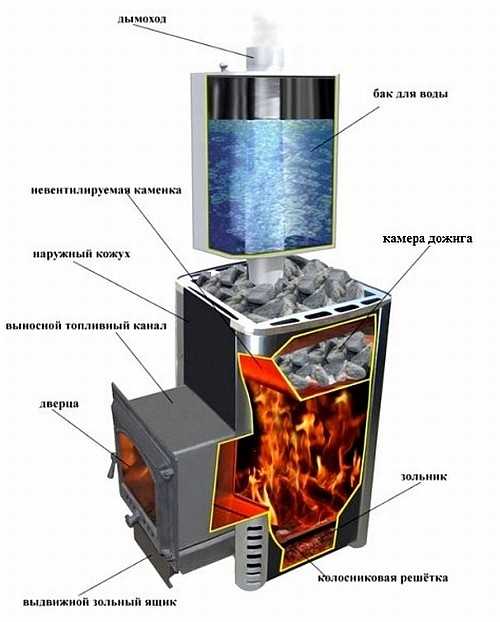

Рис. 3 Чертеж банного котла с функцией нагрева воды

После сборки, оборудование отопления устанавливается на месте работы на заранее подготовленный фундамент из кирпичей или бетона, или на сваренную из железных труб и арматуры подставку. Причем он может быть установлен не только в основном помещении бани (парной), но и таким образом, что в предбаннике находится только дверца зольника и топочной камеры.

Завершающим этапом установки водогрейного банного котла является экранирование — возведение вокруг корпуса агрегата кирпичной стены, работа которого состоит в накоплении и удержании тепла. Это необходимо, так как металлические стенки не только быстро нагреваются, но и также быстро остывают.

Невозможно точно сказать, что водогрейный котел в бане лучше или хуже, чем традиционная печь-каменка, так как каждое из них обладает своими достоинствами и недостатками. В частности, жар от каменки в бане выше. Но котел, в свою очередь, нагревается быстрее, чем печь.

Этапы сборки пиролизного котла для бани

Сделать своими руками пиролизный котел для бани несколько сложнее, чем традиционный. Главная проблема состоит в необходимости устройства дополнительной емкости для сгорания древесного газа. Учитывая, что основа в виде железной бочки в 200 л имеет ограниченный объём, то мощность котла будет мала и его можно будет использовать только для отопления очень небольшого помещения.

Чтобы этого избежать рекомендуется составлять пиролизный котёл либо из 2 бочек — отопительной и водяной — либо из 3 емкостей, сваренных из стальных листов. В последнем случае нижний и средний части соединяются впритык, и общая для них часть имеет прорези для схода золы. А с камерой газификации топка сцепляется трубой или небольшой решёткой. Всё это делает пиролизный агрегат более громоздким и тяжелым и потому лучше всего начинать работы сразу на месте установке, в бане, на подготовленном фундаменте.

Сборка отопительного устройства также требует составления чертежа, по которому в дальнейшем придётся ориентироваться во время сборки. Многие используют чертёж пиролизного котла Беляева, который можно без труда найти в сети. Но некоторые предпочитают составлять свои чертежи, основываясь только на принципе пиролизного горения. Металл, из которого изготавливается пиролизный агрегат должен иметь толщину не менее 5-6 мм, так как в противном случае он просто прогорит.

Создание оборудования для отопления бани и нагрева воды по схеме «2 бака» состоит из следующих действий:

• В первый бак на высоту в 2/3 от общей врезается стальной лист, имеющей на половине своей площади прорези в 1 см шириной. Таким образом создаётся камера дожига, где будет происходить пиролизное горение.
• В верхней части пиролизного котла прорезается отверстие равное диаметру трубы дымохода. Существует несколько вариантов расположения: труба имеет выход как в топку, так и в камеру дожига, или только в камеру дожига. Более целесообразнее второй вариант расположения, позволяющей сохранить и пережечь больший объём пиролизного газа.
• В корпус котла врезается колосниковая решётка, отделяющая топочную камеру от зольника.
• Прорезаются отверстия для запроса дров в топочную камеру и в зольник. Учитывая, что в самодельном пиролизном котле горение происходит снизу-вверх, дверцы эти располагаются как можно ниже и очень близко друг к другу. В некоторых случаях топочный вход ещё и выносится вперёд при помощи стального короба.
• Водяной бак из оцинкованной стали «надевают» на трубу дымохода. Горячий воздух, проходя по трубе повышает температуру воды. Но часто, чтобы уменьшить время нагрева, емкость устанавливают так, что половина днища стояла на верхней части пиролизного котла.
• В камере дожига прорезается воздуховод, имеющий вид отверстия в 4-5 мм диаметром. В качестве задвижки используется спица с ручкой. Во время работы пиролизного котла, приблизительно раз в час, спицу выдвигают, давая доступ кислороду в камеру дожига. После этого интенсивность горения в пиролизном котле увеличивается в разы.
• После выполнения предыдущих пунктов инструкции работа по сборке пиролизного устройства практически завершена. В водяной бак врезается кран для спуска воды, а саму конструкцию обкладывают кирпичным экраном и на верхнюю часть выкладывают камни.

При правильной сборке такой котёл можно использовать для отопления и подачи горячей воды в помещение общей площадью не менее 100 кв.м. Небольшое помещение бани при этом нагревается до максимума за 1-2 часа.

Рис. 4 Схема работы котла

Собранный по приведённой выше инструкции пиролизное устройство для отопления и нагрева работает по следующей схеме:

• Через топочное отверстие в корпус закладываются крупные дрова, промежутки между которыми заполняются опилками, щепой или горючим мусором. С учётом того, что горение начинается снизу можно использовать дрова с повышенной влажностью. Пока огонь тлеет они успеют просохнуть.
• После поджога топлива все отверстия в пиролизном котле (дверцы и воздуховод) закрываются. Имеющегося внутри воздуха, как правило, хватает на 1 час равномерного тления нижнего слоя.
• Древесный газ, выделяемый тлеющим топливом, поднимается вверх, скапливаясь камеры дожига, где, смешиваясь с поступившим из дымохода воздухом прогорает и выделяет тепло.
• Выделяемое топкой и камерой тепло отапливает баню и нагревает воду. При этом нередки случаи, когда содержимое водяного бака закипает на максимуме. Так что периодически нужно сливать часть нагревшейся воды и добавлять новую. Также не следует часто оставлять водяной бак пустым, потому что оцинкованная сталь рано или поздно прогорит.

Статьи по теме:

Экономичный котел на твердом топливеКотлы уголь-дроваТвердотопливный котел Будерус (Buderus)

kotlomaniya.ru

Дровяной котел отопления, своими руками, самодельные и фабричные

Такое топливо, как дрова, еще с древности для человека является прекрасным средством, которым можно отопить собственное жилье. С развитием технологий дрова уступили свое место другим видам топлива. Но даже сейчас дровяной котел отопления прекрасно выполняет свои функции и поддерживает тех, у кого нет возможности пользоваться магистральным газом и электричеством для обогрева дома.

Дровяной котел отопления

Как работает котел на дровах

Прежде всего, отметим, что дровяные котлы выступают улучшенным аналогом таких древних отопительных устройств, как дровяная печка. И принцип работы дровяного котла отопления очень простой.

В топку загружаются дрова – они отдают свою тепловую энергию специальному теплообменнику, который встроен в котел. К прибору подсоединены трубы, которые подают горячую воду в общую систему отопления. Сюда входят радиаторы, трубы и расширительный бак. Помимо нагревания носителя тепла, и котел, и дымоход также отдают тепло. Но только в то помещение, где они располагаются.

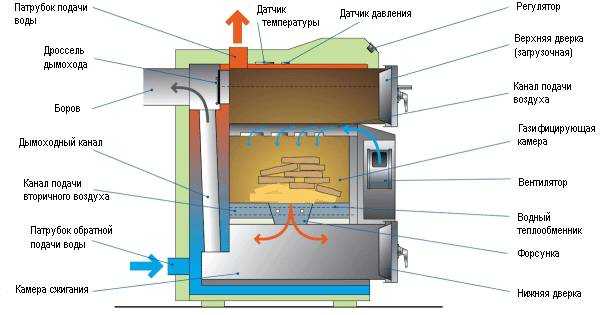

Устройство котла на дровах

Дым, который появляется вследствие сгорания дров, будет отводиться через дымоход, а сажа – оседать на дымовой трубе. Если сажи будет очень много, то это поспособствует уменьшению тяги и риску того, что она сможет загореться.

Чтобы очищать дымоходные каналы, существуют специальные отверстия, которые закрываются заслонками. Очищение каналов осуществляется специальными щетками.

Стоит заметить, что на сегодняшний день к топливу добавляют специальные вещества, которые при горении могут в какой-то мере способствовать очищению внутренней части дымохода.

Рекомендуем к прочтению:

Топливо, которое использует котел отопления на дровах, — то есть, дрова, изготавливают из тех пород дерева, которые растут в данной местности. В данном случае использование такого топлива будет экономически выгодным.

Дрова

Сфера применения дровяных котлов

Использование дровяных котлов довольно распространено в деревнях, которые находятся далеко от проходящих газовых магистралей. А использование электричества для отопления дома – нестабильно и невыгодно. Помимо этого, котлы на дровах достаточно распространены среди дачников. Они находятся на своих участках непродолжительное время, к тому же, очень часто отопление на дровах используется в банях и домашних саунах.

Твердотопливный котел для бани

Стоит заметить, что обычно самодельные котлы отопления на дровах имеют не очень большую мощность. Однако этой мощности вполне достаточно, чтобы создать комфортные условия для проживания в небольшом загородном доме или даче. Конечно, использовать дровяные котлы для промышленного отопления – весьма нецелесообразно.

Достоинства и недостатки дровяного отопления

Дровяные котлы отопления имеют и преимущества, и недостатки. Среди их плюсов стоит отметить несколько:

Рекомендуем к прочтению:

• Независимость от наличия электрической энергии. В таком случае, пользователю совсем не страшны перепады напряжения в электросети, а также – полное отключение электрической энергии.
• Экологичность. Такой способ получения тепловой энергии, который используют дровяные котлы, является экологичным. Древесина – это экологически чистый продукт. Поэтому в результате горения этого материала не появляется никаких вредных отходов для человека и окружающей среды. Конечно, экологичность считается без углекислого газа, а ведь именно им можно отравиться, если не соблюдать правила безопасности.

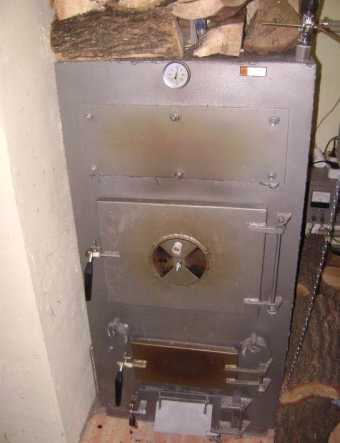

Современный твердотопливный котел имеет привлекательный внешний вид

• Сырье является доступным. Для тех, кто живет недалеко от лесных массивов, дрова – это бесплатное и доступное сырье для того чтобы хорошо отопить свой дом. Помимо этого, вместо дров можно сжигать в котле твердые бытовые отходы, имеющие органическое происхождение.
• Оборудование имеет относительно низкую стоимость. К тому же, если брать во внимание самодельный дровяной котел отопления, экономия повышается в несколько раз.
• И установка, и эксплуатация оборудования – простые.

Дровяное отопление имеет и несколько недостатков:

• Имея дровяное отопление как основное, вы не сможете надолго отлучаться из дома, ведь дровяной котел требует постоянного присутствия человека. Конечно, в настоящее время это компенсируется совершенной автоматической системой, однако данный недостаток все-таки имеет место.
• И фабричные, и самодельные дровяные котлы отопления имеют достаточно большой вес. Делаются такие устройства, в основном, из такого материала, как чугун. Но, с другой стороны, чугун – материал, отличающийся долговечностью.

Котлы на дровах как правило массивные и тяжелые

• Довольно большой расход дров из-за того, что дерево – это материал, который выделяет достаточно мало энергии при горении.
• Нет автоматического режима поддержки желаемой температуры в помещениях.
• Коэффициент полезного действия уступает традиционным способам отопления. Здесь он составляет примерно 80 процентов.
• Котлы являются довольно габаритными. Это обусловлено тем, что древесина имеет довольно низкую калорийность. И чтобы на выходе была необходимая температура носителя тепла, нужно будет за один раз сжечь довольно много дров.

Все эти недостатки сами по себе являются довольно существенными. Но мы не учли еще необходимость заготавливать дрова. Так, работа с таким устройством, как дровяной котел отопления своими руками, — это тяжкий ручной труд. Дрова нужно не только колоть, конечно, если вы не будете покупать их. Их еще нужно где-то хранить, а потом постоянно заносить в помещение с котлом, так как одной порции хватит примерно на 2-3 часа.

Колоть дрова — это явно не женская работа

Современные котлы на дровах

Современные котлы отопления на дровах – это уже практически совершенные устройства. Ведь с развитием технологий и приборы для отопления претерпели свои изменения. Так, сегодня можно встретить следующие модели:

• Пиролизные котлы.
• Пеллетные котлы.
• Камины, использующие водяное отопление.

Пиролизные котлы сжигают для получения тепловой энергии не только дрова, но и газ, который при этом выделяется. Пеллетные функционируют на специальных гранулах, которые представляют собой последствия обработки отходов лесообрабатывающих промышленностей. А что касается каминов, то их используют, в основном, для эстетических целей.

otoplenie-doma.org
