Дровяной котел топкой – Котлы длительного горения на дровах для дома

Содержание

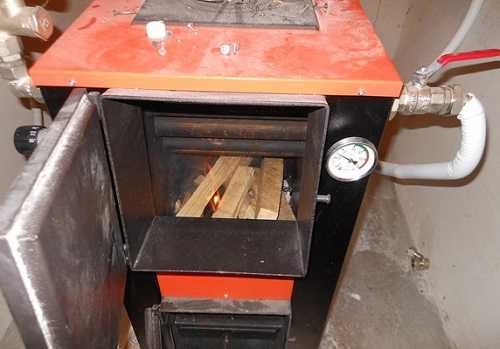

Как правильно топить котел дровами

имеет большое значение. И для эффективности работы отопительного оборудования, и для увеличения срока его эксплуатации. Особенно это касается дров — очень нестабильного вида топлива. Эффективность работы котла зависит от равномерного поступления топлива, причём выровненного по своим теплотворным способностям. Это наиболее важно для современных технологичных отопительных приборов, обременённых автоматикой.

Дрова же различаются по своим техническим качествам — влажности, удельной теплоте сгорания.
Именно поэтому производители котельного оборудования настаивают на выборе качественного топлива.


Пеллеты и топливные брикеты — более эффективное топливо для дровяного котла

Наиболее простым способом достижения этого требования будет выбор искусственных «поленьев» — пеллет, топливных брикетов.

В рекомендациях производителя, как правило, есть указание, какой длины поленья подходят для топки конкретной модели. Существуют варианты котлов, которые вмещают в камеру сгорания поленья метровой длины.

Полено полену рознь

Древесина разных пород деревьев имеет разную плотность, а значит — способность к выдаче тепла. Но, кроме неё, важны и другие особенности дров, влияющие на работу котла: количество негорючих (балластных) веществ и наличие смол, загрязняющих при горении дымоход и внутреннее устройство прибора.
  • Берёзовые дрова
Берёза имеет плотную древесину, поэтому горит жарко и выделяет много тепла — 3750 ккал, даже если дрова сырые. Она легко воспламеняется. Но при горении таких дров, особенно сырых, выделяется дёготь — вещество, полезное в медицине, косметологии или для защиты поверхностей от гниения, но крайне вредное для внутренностей котла.


Сажа на теплообменнике котла

  • Ольховые дрова
Горящие ольховые дрова практически не выделяют сажи. Более того, сжигание дров из ольхи способствует очищению дымохода. Ольха легко воспламеняется, хорошо горит и выделяет достаточное количество тепла — 2100 ккал.
  • Осиновые дрова
Сжигание осины, так же как и ольхи, очищает дымоход. Но сами по себе такие дрова при горении выделяют немного тепла — до 1650 ккал.
  • Сосновые дрова
Хорошо и довольно жарко горят (3800 ккал), но сосновая древесина смолистая, при сгорании образуется много сажи.


Дрова в складометре

Дрова из ели сопоставимы по своим качествам с сосновыми, но имеют немного большую удельную теплоту сгорания — 3900 ккал, к тому же они менее смолистые.
  • Тополевые дрова
Тополь горит жарко, но быстро сгорает.
  • Дрова из яблони и груши
Дрова из фруктовых деревьев — яблони или груши — имеют плотную древесину, а значит, выделяют много тепла, горят и тлеют долго. Но эти породы обычно выращивают ради плодов, поэтому такие дрова встречаются не часто. Ещё одна особенность: стволы груш и яблонь корявые, чурки плохо колются, а поленья получаются узловатые, их сложно плотно укладывать в топке.
  • Дубовые, буковые, ясеневые дрова
Дуб, бук, ясень имеют плотную древесину, при горении этих пород выделяется много тепла — до 3600 ккал. Из минусов дубовых или буковых дров можно назвать их редкость в продаже и сложность в раскалывании и растапливании ими котла.

Учитывая описанные качества древесины как топлива, хороший хозяин запасает разные виды дров: одни — чтобы легко разгорались, вторые — чтобы долго и жарко горели, третьи — чтобы периодически очищать дымоход от сажи.

7dach.ru

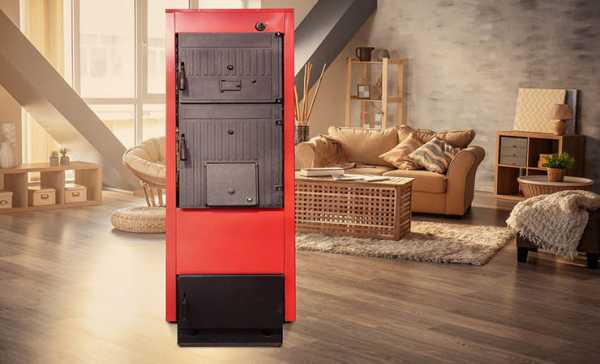

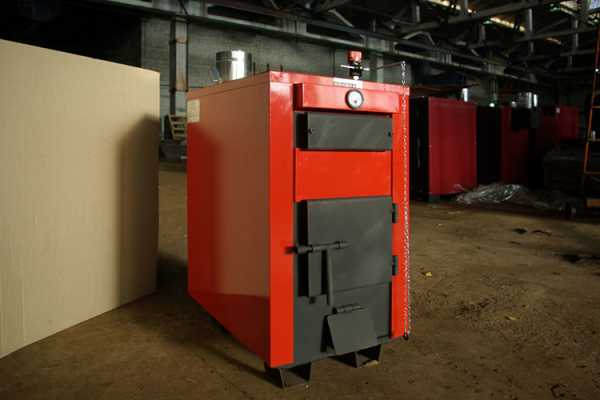

Дровяной котел – какой выбрать и как обойти недостатки

Дрова остаются основным топливом во многих регионах. Дровяные котлы по прежнему востребованы, они широко продаются и изготавливаются самостоятельно. Отопление котлом на дровах, между тем, наиболее экономичное, и по оборудованию, и по топливу. В отдельных районах дрова могут быть вообще бесплатными, или стоить предельно дешево. Основной недостаток такого отопления – дежурство у твердотопливного котла, сейчас научились значительно уменьшать (рассмотрим далее как это делается…).

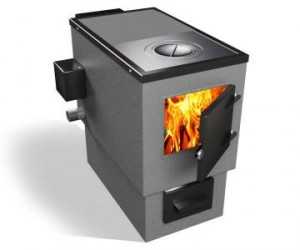

Дешевый дровяной котел

Некоторые модели котлов довольно дешевые сами по себе, они просты, ничего лишнего.
Конструкция котла на дровах:

  • Корпус — водяная рубашка — теплообменник. Это основной узел котла, через который движется теплоноситель и в котором происходит нагревание.
  • Колосниковая решетка на которой располагаются дрова. Снизу к ним подается воздух. В дорогих вариантах сама решетка состоит из трубок и является также частью теплообменника.
  • Зольник с заслонкой, регулятором подачи воздуха. Располагается в нижней части.
  • Выход на дымоход, место где подключается вытяжная труба. Кстати, именно дымоход определяет всю работу котла и создает естественную тягу. Поэтому ему все внимание – особенности дымохода для твердотопливного котла

Твердотопливные котлы бывают с горизонтальной и вертикальной загрузкой (шахтного типа). Глубокой принципиальной разницы между ними нет, скажем лишь что больше распространены с горизонтальной загрузкой, с передней дверцей топочной камеры.



Самотечное отопление или насосное

Есть котлы предназначенные для самотечного движения жидкости. У них минимальное сопротивление внутри, большие диаметры подключения трубопроводов. Но большинство рассчитаны на принудительную подачу теплоносителя с помощью насоса. Если отопление создается заново, то рекомендуется выбирать исключительно принудительно движение жидкости в системе.

Специалист советовал: Даже в медвежьем углу лучше отказаться от самотека. Эта система в 2 раза дороже за счет больших диаметров, и к ней ничего дополнительного (теплый пол…) не подключишь. Лучше сэкономленные деньги вложить в бесперебойник для питания насоса.

Но там где нет энергии — рекомендации по созданию самотечного отопления

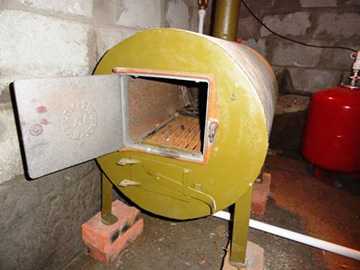

Создание дровяного котла самостоятельно

Умельцы по металлу и сварочным работам делают дровяные котлы в гаражах и кооперативах. Они выходят подешевле, но могут работать увереннее и дольше заводских.

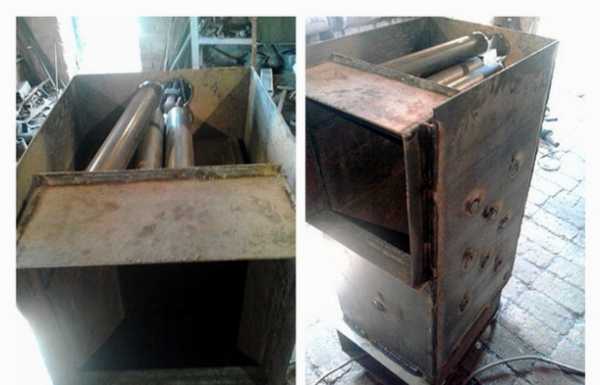

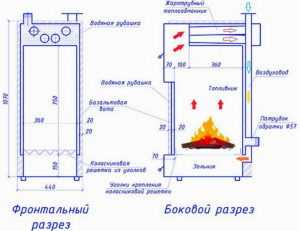

Схема примерного изготовления приведена ниже, как один из вариантов.

Процесс сборки дровяного котла на видео:



Как сделать длительное горение, чтобы не дежурить у котла

Лучшее «длительное горение» — это обычный дровяной котел, но повышенной мощности, совместно с буферной емкостью. Да, этот вариант довольно затратный по оборудованию, но дает больше комфорта.

  • Можно раскочегарить и нагреть дом как можно быстро.
  • Также – на всю мощь, и быстро нагреть много горячей воды для ванны – ГВС.
  • Разогреть емкость в одну-две закладки на ночь, и до утра топкой не заниматься. Можно оставить и на день с остыванием, так как днем дом пустует, и до вечера….



Пиролизные, длительного горения

Можно встретить рекомендации специалистов, которые не советуют связываться в целом с так называемым «длительным горением», бочкообразными дровяными котлами на огромные закладки дров.

  • Большую мощность с них не выдавишь при необходимости.
  • Температуру в доме регулировать оперативно не получится.
  • Для межсезонья дают лишнюю энергию — расходы зря.
  • Закоксовываются быстро, трудно чистить, нужны какие-то дрова с минимумом выделения летучих, где такие искать?
  • Дорогие слишком.

Знаток заявлял: Вместо вложения денег в длительность горения большой кучи дров, лучше заняться увеличением теплоемкости внутри дома (массивные тяжелые элементы), а также — внутри системы отопления (буферная), и увеличить мощность теплогенерирующего оборудования…



Маленький секрет хорошего отопления дровами

Для всех, кто когда-либо связывался с отоплением дровами не является секретом то, что сырые поленья горят плохо и тепла от них не добиться. Все, кто топит много, избегают сырых дров полностью, а если такие есть, — оставляют сушиться  под навесом на год. Известно, что теплотворность дров с влажностью 20% (обычные сухие дрова) – порядка 4,0 кВт/кг, а при влажности 40% — только лишь 2,6 кВт/кг. Огромное количество энергии уйдет на испарение воды.

Дрова можно досушивать перед топкой, так же, как и все остальное – в тепле. Можно сэкономить много, если организовать экспресс-сушку перед закладкой в печь в течении двух недель. В топочной просто кладут подключенные старые чугунные радиаторы и на них складируют дрова из расчета недельного запаса. Уменьшение влажности даже на 5% даст приличную экономию денег и энергии для отопления дома, которая была бы потраченной зря.

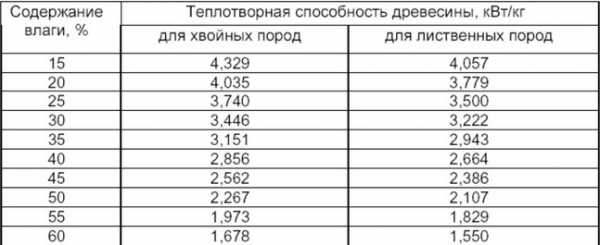

Данные по теплотворности дров при различной влажности

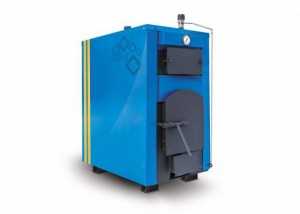

Выбираем дровяной котел для дома

Несколько вариантов конструкций, популярных на сегодняшний день. Модели котлов на дровах приведены как примеры, можно выбрать аналогичные другой фирмы.

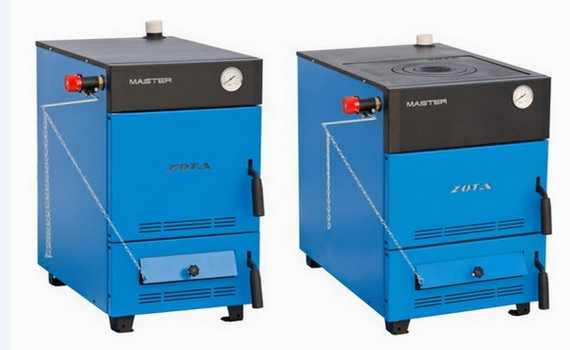

Недорогие и простые модели, например — ZOTA Master 14.

Обычно мощности 12 — 18 кВт достаточно для небольшой дачи и дома, а иногда даже с запасом. В данной модели важно то, что она современна, энергоэффективна и есть съемная варочная панель – «для дачки само-то».

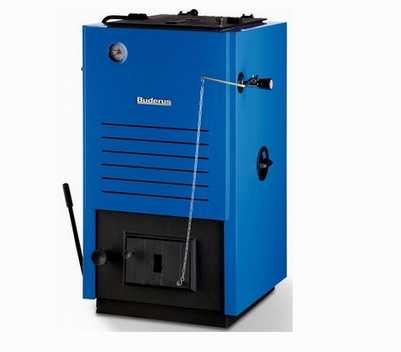

Вариант который может рассматриваться как основной котел для небольшого дома — до 250 м кв. для работы с буферной емкостью. Например Buderus Logano S111-2-32. Надежность превыше всего, — европейское качество гарантирует долговечность.

Мощность — 30 — 40 кВт, важно — подача вторичного воздуха и возможность дожига газов, возможность работы в режиме тления.

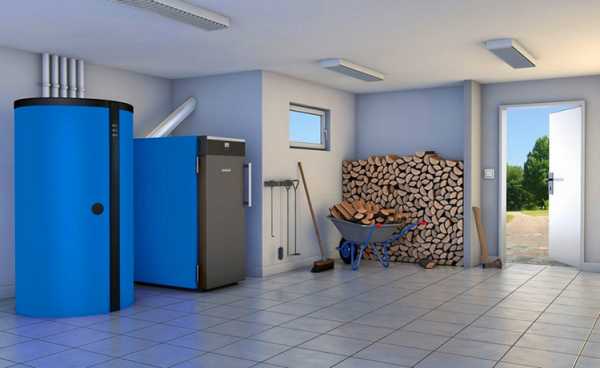

Пиролизное длительное горение нынче новомодное, и дровяной котел на большую закладку, с пиролизным процессом внутри понравится многим…

Гейзер ПК-20, с постоянно поддерживаемой мощностью 20 кВт для небольшого дома, но сам котел подороже.

teplodom1.ru

устройство, виды, установка системы своими руками

Несмотря на то что на рынке существует множество моделей газовых и электрических отопительных агрегатов, большинство владельцев небольших домов отдаёт предпочтение дровяным котлам. Современный дровяной котёл для отопления частного дома обладает высоким уровнем пожаробезопасности и при правильной установке и эксплуатации прослужит долгие годы.

Дровяной котёл является долгосрочным в сравнении с его аналогами

Устройство и принцип работы

Популярность подобных отопительных устройств связана с доступностью применяемого для них топлива. Эти агрегаты могут топиться не только дровами, но и пеллетами. Разнообразие моделей АГВ на дровах очень велико, но их устройство практически одинаково.

Каждый котёл состоит из нескольких основных элементов:

  • водного теплообменника;
  • камеры сгорания;
  • дымохода;
  • зольника.

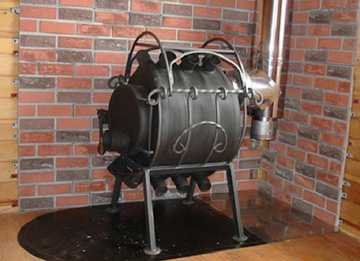

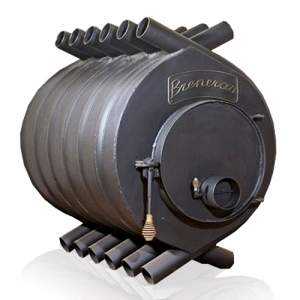

Самая примитивная конструкция по устройству похожа на буржуйку, оборудованную водяной «рубашкой». Принцип работы такой конструкции заключается в том, что при сгорании топлива жидкость нагревается и поступает в отопительную систему. Такая система не обладает большим КПД и расходует много топливного материала, что делает её применение неэкономичным.

Современный котёл обладает высоким уровнем КПД

Современный котёл на дровах для парового отопления, имеющий функцию длительного горения, представляет собой более сложную конструкцию, отвечающую следующим требованиям:

  • высокий КПД;
  • минимальный расход топлива;
  • высокий уровень пожаробезопасности.

Загрузка топлива осуществляется через верхнюю дверь устройства. Дрова или другие топливные материалы сразу загружаются в большом объёме. Изначально топливо сжигается в камере газификации. Благодаря ограниченному поступлению воздуха в этот отсек становится возможна регулировка интенсивности горения. Поскольку в камеру поступает очень мало воздуха, дрова не возгораются, а медленно тлеют, выделяя при этом много жара. В процессе тления топлива вода начинает постепенно нагреваться.

В данном видео рассмотрим дровяной котёл:

Образовавшийся при тлении топлива дым содержит горючие газы, которые впоследствии оказываются в сжигательном отсеке, где при неограниченном доступе кислорода происходит их окончательное дожигание. Сгорание газов характеризуется выделением большого количества тепла, что позволяет быстро нагреть воду в системе. Кроме того, после прохода через камеру сжигания дым очищается от большинства вредных примесей и золы, что делает современные котельные на дровах в частном доме довольно экологичными.

Дым выводится через дымоотводный канал, соединённый с дымоходной трубой. Агрегат имеет 2 патрубка, по которым поступает холодная и выводится горячая вода из теплообменника. Новейшие типы дровяных котлов автоматизированы и имеют несколько типов датчиков.

Эффективность подобных агрегатов во многом зависит от типа и качества применяемого топлива. Не следует использовать для растопки сырые дрова и древесину хвойных пород, так как такое топливо горит с большим выделением смол и сажи, из-за чего котёл придётся чистить намного чаще.

Выбор дровяного котла

Чтобы правильно определиться с выбором дровяного котла, потребуется рассчитать необходимую мощность — этот параметр указан в паспорте агрегата. Один киловатт мощности отопительного устройства обогревает 10 квадратных метров помещения. Такое соотношение действенно, когда здание хорошо утеплено.

В противном случае площадь обогрева может сократиться на 20−30%. При выборе устройства нужно обращать внимание на весь диапазон мощности, в котором может работать агрегат, а не только на максимальный показатель, поскольку в межсезонье от котла не потребуется работы на полную мощность.

Весьма важный фактор — материал изготовления. Как правило, это сталь или чугун. Стальные изделия намного легче. Конструктивные особенности топки стальных изделий позволяют гораздо легче их чистить. Благодаря длинному дымовому каналу нагрев котла происходит быстрее.

Чугунные агрегаты отличаются укороченным дымоотводным каналом, что замедляет нагрев теплоносителя. За счёт ребристой поверхности чугунные изделия имеют большую площадь теплообмена, однако, чтобы почистить такой котёл, придётся вооружиться кочергой, скребком или щёткой.

К отдельной группе относятся электродровяные котлы для отопления домов. Электрические элементы позволяют увеличить КПД устройства, а автоматизированная система постоянно контролирует температуру в топке.

Следует обратить внимание на отношение объёма топливной загрузочной камеры к мощности агрегата.

От этого напрямую зависит, как часто придётся добавлять дрова в котёл. В устройстве обязательно должна присутствовать система аварийного охлаждения, которая понадобится, чтобы предотвратить закипание жидкости в теплообменнике. Во избежание ожогов котёл на дровах для отопления дома должен быть оборудован защитными кожухами и теплоизолированными ручками.

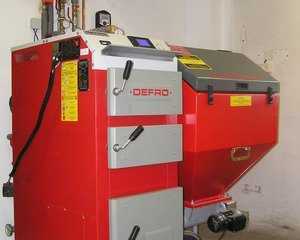

Установка агрегата

Высокая пожаробезопасность и эффективность работы дровяного котла может быть обеспечена только при строгом соблюдении правил по установке устройства. Любой отопительный агрегат на дровяном топливе потребляет значительное количество воздуха.

Для котла небольшой мощности потребуется сделать приточно-вытяжную вентиляцию. Если мощность отопительного устройства превышает 50 киловатт, то придётся позаботиться о сооружении отдельной котельной, которая снабжается принудительной вентиляцией.

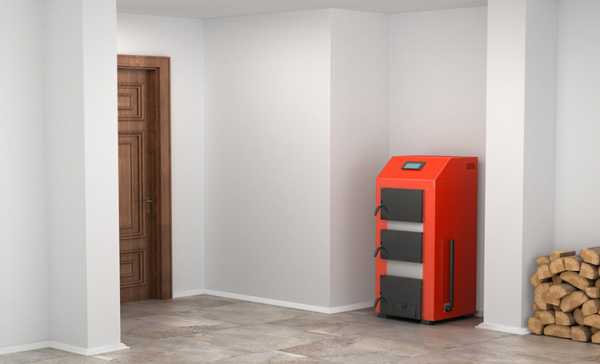

Отопительные дровяные агрегаты устанавливаются на ровную твёрдую поверхность, выполненную из жаропрочных материалов. Стены вблизи котла также должны иметь огнеупорную облицовку. После завершения установочного процесса котёл соединяется с отопительной системой.

Монтаж твердотопливных котлов:

'; blockSettingArray[0]["setting_type"] = 1; blockSettingArray[0]["element"] = "h2"; blockSettingArray[0]["elementPosition"] = 1; blockSettingArray[0]["elementPlace"] = 1; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["setting_type"] = 5; blockSettingArray[7] = []; blockSettingArray[7]["minSymbols"] = 0; blockSettingArray[7]["minHeaders"] = 0; blockSettingArray[7]["text"] = '

'; blockSettingArray[7]["setting_type"] = 1; blockSettingArray[7]["element"] = "h3"; blockSettingArray[7]["elementPosition"] = 1; blockSettingArray[7]["elementPlace"] = 3; blockSettingArray[8] = []; blockSettingArray[8]["minSymbols"] = 0; blockSettingArray[8]["minHeaders"] = 0; blockSettingArray[8]["text"] = '

'; blockSettingArray[8]["setting_type"] = 1; blockSettingArray[8]["element"] = "h3"; blockSettingArray[8]["elementPosition"] = 1; blockSettingArray[8]["elementPlace"] = 4; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = '

'; blockSettingArray[9]["setting_type"] = 6; blockSettingArray[9]["elementPlace"] = 90; var jsInputerLaunch = 15;

kaminguru.com

Как правильно топить котел дровами – рекомендации от специалиста

Твердотопливные котлы на территории России всегда считались основным видом отопительного оборудования. Правда, необходимо отдать должное, что конструкции их менялись, улучшались. Но неизменно оставался один вопрос, который касался эффективной их работы: как правильно топить котел дровами? Тот, кто ни разу не имел возможности провести топку котла, даже не понимает, о чем идет речь. Ведь горожане считают, что заложил в камеру сгорания дрова, поджог их и наслаждайся теплом, которое выделяет твердотопливный котел.

Это примитивный подход к обслуживанию котельного оборудования, который с экономией использования топлива ничего общего не имеет. Такой подход – это стопроцентный перерасход дров. К тому же, делая закладку, вы теряете не только дрова, но и уменьшаете время сгорания. А к чему это приведет? К тому, что вам придется часто производить эту самую закладку дров. Наслаждаться теплотой в доме вы, конечно, будете, но для этого придется побегать к котлу.

Рекомендации по растопке

Во-первых, необходимо начать с того, что для твердотопливных котлов требуются хорошо высушенные дрова. Это самое важное правило. Все дело в том, что влажность в дровах начинает испаряться и конденсировать на внутренних поверхностях топки и дымохода и совместно с дымом и угарными газами образует деготь. Это снижает срок эксплуатации котла, уменьшает размеры и топки, и дымоходной трубы, а, значит, проходимость отводящих газов. К тому же деготь придется удалять. И, скажем прямо, процесс этот малоприятный.

Обязательно обратите внимание на исправность всех элементов отопительного агрегата. Просто укажем на один пример, который подтвердит наши опасения. Небольшая трещина в заслонке, равная двум миллиметрам, за один час вытравит из котла 15 м³ теплого воздуха. А это тепловые потери. Так вот, если котел нагревается до 100°С, эти потери могут составить до 10% от всей выработанной тепловой энергии. Это опять-таки перерасход дров.

Растопка котла

Последовательность растопки

  • Сначала надо растопить котел, чтобы прогрелись и камера сгорания, и дымоход. Если этого не сделать, часть дыма будет просачиваться в помещения. Поэтому делается половинчатая закладка, то есть, 50% от всего объема.
  • Для этого используются поленья меньшего размера.
  • Сначала под них укладывается бумага, затем стружка или лучины, далее мелкие ветки деревьев и последними сами дрова.
  • Между поленьями необходимо оставить зазоры, чтобы воздух снабжал огонь кислородом.
  • Если бумаги и щепок под руками не оказалось, разжигать дрова можно хвойными лапами. В хвое содержатся масла, которые прекрасно горят.

Внимание! Использовать для розжига горючие материалы (бензин, керосин, солярку и прочее) строго запрещается.

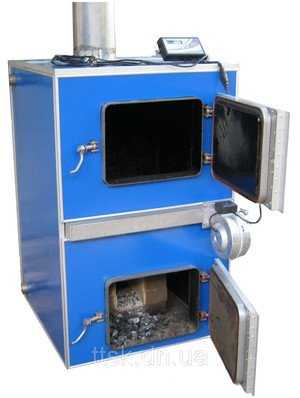

Дровяной котел

Теперь обратите внимание, насколько хорошо прогрета сама камера сгорания. Если все нормально, то можно делать закладку полностью. Вторая закладка дров производится по-другому.

  • Сначала очищается топка и зольник от сажи и пепла. Это надо делать перед каждой новой закладкой дров.
  • Затем закладываются лучины, а поверх поленья. Обратите внимание на раскладку дров. Здесь важно, чтобы между ними оставались зазоры, но не очень большие. Это первое. Второе – есть два способа укладки: порядно и в виде колодца. Первый вариант проще. Третье – нельзя закладывать дрова до потолка топки, необходимо оставить промежуток в 20 см. Это делается для того, чтобы пламя не попадало сразу в дымоход.

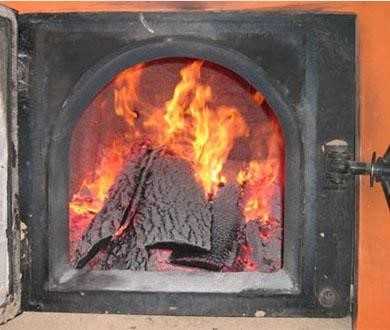

Желтое пламя огня

Тяга котла

Все знают, что от тяги в дымоходе зависит эффективность работы отопительного агрегата, а, тем более, работающего на дровах. Как же чисто визуально определить, правильно ли горят дрова, и как влияет тяга на их сгорание? Давайте рассмотрим три варианта:

  1. Если в дымоходе слышен шум, а цвет пламени белый, то это говорит о том, что тяга слишком большая. И это не очень хорошо.
  2. Если цвет пламени оказался красным, то здесь, наоборот, тяга низкая. Тоже плохо.
  3. Оптимальный вариант, если цвет пламени будет желтым.

Вот и ориентируйтесь по цвету, выставляя правильный режим работы котла. Это не только показатель эффективность сгорания топлива, но и его экономическое потребление.

Вообще, отопление на дровах – дело одно из самых трудоемких и серьезных. Представляете, сколько всего необходимо учесть, чтобы котлы хотя бы нормально работали. Но многие потребители сталкиваются с трудностями именно в процессе розжига установки. Современные конструкции обеспечиваются всеми узлами, которые позволяют уменьшить количество проблем с обслуживанием.

К примеру, в твердотопливных котлах на лицевой части есть три дверцы, которые прикрывают три секции. Не все понимают, для чего они. Так вот средняя секция – это место, куда укладываются бумага и лучины для розжига. А в верхнюю секцию закладываются сами дрова. Вот такое разделения для удобства.

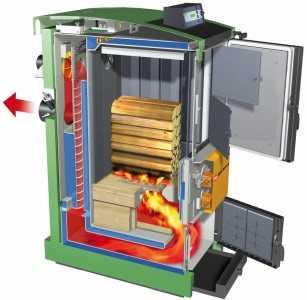

Устройство твердотопливного агрегата

Кстати, если ваш котел снабжен системой автоматики, тогда она подключается к процессу нагрева теплоносителя не сразу. Сначала прогревается топка и дымоход, затем подключаются основная закладка. Вот в это время автоматика и включается. Обратите внимание, если вы решили проверить, как горят дрова в камере сгорания, то автоматический блок лучше отключить, проверить топку, затем закрыть дверцу и после этого повторно его включить.

И еще один момент. Пока котел не наберет необходимую температуру, на стенках теплообменника обязательно начнет собираться конденсат. Его вы увидите вытекающим из лючка. Этот процесс обязательно прекратиться, как только топка прогреется до необходимой температуры.

Не забудьте оценить статью:

Загрузка...

otepleivode.ru

Котел дровяной длительного горения - Всё об отоплении

Котлы длительного горения на дровах для отопления дома

Дровяное отопление – это самый старинный способ создать комфорт внутри жилища. Дрова легко доступны в большинстве регионов страны, поэтому и сегодня такой тип отопительной системы весьма популярный. Одним из главных недостатков дровяных котлов является способ добавления топлива в топку, а точнее частоте этой процедуры. В обычных системах «подкидывать» дрова необходимо каждые 2-3 часа. Но в последнее время во многих домах стали устанавливать дровяной котел длительного горения. Именно о подобных системах и пойдет речь в этой статье.

Разновидности котлов с длительным периодом горения топлива

Сегодня существует множество разновидностей водонагревательных устройств для отопительной системы дома, в том числе и дровяной котел длительного горения. Производители выпускают несколько типов подобных устройств. Они отличаются по способам увеличения времени горения топлива от одной закладки. В продаже можно найти оборудование, которое работает по принципам:

  • контролируемого сжигания топлива;
  • увеличения размеров топки.

Второй тип в принципе не имеет каких-либо существенных отличий от обычных котлов. В таких устройствах просто увеличивается объем самой топки. В результате в нее помещается больше дров, которые будут гореть дольше.

Другое дело использования принципа контролируемого сжигания топлива. Тут в конструкцию были внесены всевозможные новшества. которые позволили не только увеличить время сгорания одной закладки дров, но и повысили коэффициент полезного действия котлов.

Всего существует две разновидности подобного отопительного оборудования, а именно:

  • пиролизные котлы;
  • устройства, использующие принцип верхнего горения.

Именно о таких котлах длительного горения для отопления дома и пойдет речь в дальнейшем.

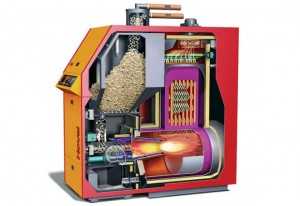

Пиролизные системы

Ученые давно заметили, что при сгорании любого твердого топлива выделяется углекислый газ, которые можно использовать как дополнительное топливо. Такой процесс и получил название пиролиз. При сгорании дров такого газа выделяется довольно много. поэтому дровяные пиролизные котлы и получили такое широкое распространение.

Принцип действия таких устройств довольно прост. В первую камеру топки помещается топливо. При малом поступлении воздуха дрова тлеют и высвобождают пиролизный газ. который поступает во вторую камеру. Здесь газ сжигается и нагревает теплоноситель системы отопления дома.

Такое устройство позволяет существенно повысить эффективность дровяного котла. Коэффициент полезного действия таких устройств доходит до значения в 90 % и выше. Кроме этого, пиролизные котлы длительного горения обладают и другими преимуществами, а именно:

  • топливо сгорает практически полностью. Нет необходимости постоянно удалять многочисленные продукты горения;
  • увеличивается время работы котла на одной закладки. Достаточно «подкидывать» дрова в топку один раз в 15 часов;
  • значительно уменьшается расход топлива, что влечет за собой экономию на отоплении дома;
  • устройства экологически безопасны. Во время сгорания пиролизного газа в атмосферу не выпускаются вредные вещества. При их сгорании получаются углекислый газ и водяные пары;
  • появляется возможность полного контроля над температурой горения;
  • пиролизные дровяные котлы длительного горения неприхотливы в обслуживании.

Но, несмотря на все свои преимущества, пиролизное оборудование не лишено и недостатков. Среди них можно выделить следующие:

  • пиролизные котлы довольно дорогое оборудование. Многим семья оно может быть просто не по карману. Но зато такие устройства позволят сэкономить на отоплении дома, что компенсирует затраты на покупку оборудования;
  • котлы обладают большим весом и внушительными габаритами, из-за своего сложного устройства;
  • довольно требовательны к качеству топлива. Дрова должны быть сухими, от этого зависит КПД устройства;
  • потребность в постоянной подаче электроэнергии. В составе устройства имеются нагнетательные вентиляторы, которые нуждаются в электричестве.

Высокая стоимость пиролизных отопительных котлов длительного горения значительно снижает их популярность. Но многие мастера самостоятельно изготавливают такие устройства. Схемы и чертежи можно легко найти в интернете.

Устройства, работающие по принципу верхнего горения

Другой разновидностью котлов с длительным периодом сгорания топлива используемых для отопления домов являются устройства, работающие по принципу верхнего горения. Такое оборудование является высокотехнологичным и эффективным.

Топка в подобных котлах выглядит как полый вертикальный цилиндр. После закладки дров они поджигаются в верхней точке. Постепенно пламя опускается вниз топки. Колосники у таких систем отсутствуют. Воздух подается только сверху, поэтому и направление пламени сверху вниз.

У котлов с верхним горением водяной контур расположен вокруг цилиндрической топки. Такое устройство позволяет более эффективно нагревать теплоноситель. а значит и отапливать помещение.

Использование подобного оборудования дает множество преимуществ. Среди них можно отметить:

  • увеличивается теплоотдача, а значит и коэффициент полезного действия;
  • одной заправки топлива хватает на 10-15 часов. Это существенно снижает трудозатраты при эксплуатации;
  • благодаря более эффективной системе теплоотдачи снижается затраты топлива;
  • простое устройство позволяет использовать котлы верхнего горения для отопления любых помещений (бани, сауны и т.п.), а не только частных домов.

Если говорить о недостатках, то можно выделить три основных минуса. Это:

  • высокая стоимость, относительно котлов с обычным способом сгорания топлива;
  • имеется некоторая зависимость от температуры окружающей среды. При горении в холодном помещении существенно увеличивается расход топлива. Поэтому такие котлы лучше использовать только в домах с хорошей теплоизоляцией. Кроме этого, при низкой температуре на улице увеличивается приток воздуха, а значит и скорость сгорания дров;
  • чтобы добавить новую порцию дров, необходимо дождаться полного прогорания предыдущей партии. Если засыпать топливо раньше, то горение будет происходить не в том направлении. Так существенно увеличивается расход дров.

Также желательно использовать сухое топливо. Если дрова имеют лишнюю влагу, то КПД котлов существенно снижается. Некоторые модели оснащаются специальными камерами. где можно подсушить топливо перед ее отправкой в топку.

Заключение

Использования дров в качестве топлива для отопления дома весьма экономично. Во многих регионах нашей страны древесину можно заготовить самостоятельно, тем самым существенно сэкономить. Но вот применение обычных отопительных котлов зачастую сводит на нет все стремления к бережливости. Обычное дровяное оборудование обладает низким КПД, да и топлива необходимо добавлять в топку очень часто.

Современные производители отопительных устройств предлагают покупателям котлы длительного горения. Пиролизные устройства или приспособления с вертикальным горением помогают существенно снизить расход топлива и уменьшить трудозатраты при эксплуатации. Конечно, такие котлы стоят дорого, но все затраты можно компенсировать на экономии дров. К тому же благодаря высоким показателям КПД в доме будет всегда тепло и комфортно.

  • Автор: Вадим Николаевич Лозинский

Как выбирать дровяные котлы длительного горения с водяным контуром?

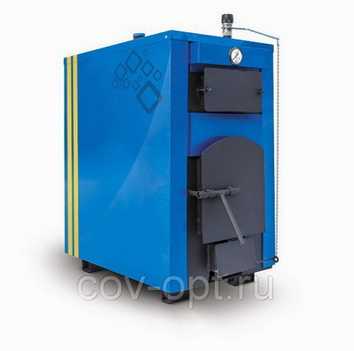

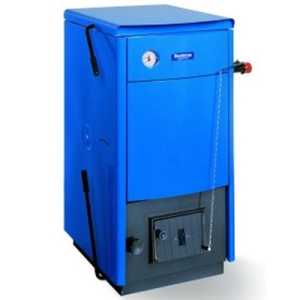

Котел отопительный твердотопливный

Голубое топливо пока еще не всем доступно. Часто бывает так, что за городом нет подводки газовой магистрали, поэтому встает вопрос о поиске альтернативных источников обогрева. Электричество — дорогой вид топлива. Самыми доступными и востребованными остаются обычные деревянные поленья, поэтому отопительное оборудование, рассчитанное на такой вид топлива, сегодня по-прежнему актуально. Для обогрева загородного дома проще всего использовать дровяные котлы длительного горения, имеющие водяной контур.

Выбирая ту или иную готовую модель, важно учитывать несколько серьезных моментов:

  • Во-первых, нужно обращать внимание на принцип работы дровяных печей, имеющих водяной контур.
  • Во-вторых, стоит принять во внимание наличие дополнительного оборудования, которое может быть использовано для увеличения производительности установки.
  • В-третьих, нелишним будет учесть, какими положительными и отрицательными характеристиками обладают котлы длительного горения, оснащенные водяным контуром.

Ответив на все три вопроса, можно определиться, стоит ли выбирать подобный вариант, надежен ли он будет в условиях суровых зим, или все же отдать предпочтение оборудованию, работающему на электричестве или угле.

Особенности топок

Котлы длительного горения по конструктивным особенностям делятся на две большие группы:

  1. Котлы с одной топкой, оснащенной нижним дутьем.
  2. Пиролизные котлы, у которых камера сгорания имеет две части и работает с двумя вариантами дутья — нижним и верхним.

Как работают обычные котлы с одной топкой

Обычные котлы на дровах устроены довольно просто. У них есть топочная камера, теплообменник и водяной контур. От кирпичной печи описываемое устройство отличается только наличием змеевика, при помощи которого нагревается жидкость.

Работа оборудования осуществляется следующим образом:

Модель Isberg K

  1. Как правило, котел длительного горения, работающий на дровах, присоединяется к системе существующего отопления.
  2. В специальную камеру закладываются дрова, которые, прогорая, выделяют тепло.
  3. Теплообменник аккумулирует его, а потом нагревает теплоноситель, проходящий через змеевик.
  4. Физические процессы заставляют горячую жидкость циркулировать, поэтому горячий теплоноситель поступает в батареи, а в котел возвращается холодная вода.

Обратите внимание! Сегодня котлы длительного горения, имеющие водяной контур и работающие на дровах, можно доукомплектовывать вторым контуром или подключать к ним дополнительно бойлер. В этом случае эффективность работы системы увеличивается в разы, и появляется возможность использовать горячую воду для технических нужд.

Чем еще можно дополнить уже имеющуюся комплектацию?

Циркуляцию воды в системе обеспечивают физические законы. Нагреваясь, любое вещество расширяется и передвигается вверх, а после того как оно остывает, происходит обратный процесс. Именно поэтому возможна естественная циркуляция. Готовые модели дровяных котлов рассчитаны на нагрев определенного объема воды, и при выборе оборудования необходимо учитывать этот критерий.

Модель Thermo Vesta

Иногда специалисты для увеличения КПД установки советуют монтировать циркуляционные насосы. Практика показала, что их применение увеличивает производительность котла примерно в 2 раза. Но их установка делает дровяные котлы длительного горения энергозависимыми. Чтобы во время отключения электричества подобное оборудование работало, целесообразно вместе с циркуляционным насосом сразу устанавливать байпас. Это переключатель, который позволит при отсутствии электричества перевести принудительную циркуляцию теплоносителя на естественную.

Если необходимо обеспечить и отопление дома, и подачу горячей воды в кухню и ванную комнату, специалисты рекомендуют приобретать традиционные дровяные котлы длительного горения, в корпус которых уже встроен котел водонагревательного оборудования. Такая модель будет стоить намного дороже обычной комплектации, зато она позволит разом решить все проблемы, связанные с созданием комфортного микроклимата.

Еще один важный момент! Выбирая отопительное оборудование, обращайте внимание на такое, которое позволит нагревать воду для бытовых нужд без подачи теплоносителя в батареи. Эта особенность даст возможность использовать установку летом. Обычно подобные варианты в своей комплектации имеют электрические тэны. Гибридные модели многофункциональны. Когда работает тэн, установка длительного горения простаивает.

Пиролизные котлы

Если обогрев дома осуществляется с помощью дров, приходится решать острую проблему выбора — приобретать традиционный или пиролизный котел с водяным контуром. От обычных установок второй вариант отличается тем, что в нем твердое топливо и продукты горения сгорают раздельно. Любой пиролизный котел имеет топку, состоящую из двух отделов. В первый загружаются дрова. Зимой они, как правило, сырые, поэтому при горении образуется водяной пар. Чтобы он не мешал горению, используется вторая камера. В нее перемещаются горячие газы, и там они ликвидируют лишнюю влагу под действием струи вторичного воздуха. Это так называемый метод двойного дутья.

Две камеры разделяет лишь колосник, на котором лежат дрова. Первичный поддув проходит сквозь них снизу вверх. Поэтому главное отличие, которое имеет пиролизный котел от традиционной установки — это наличие двух разновидностей дутья. Работу такой конструкции обеспечивает принудительная тяга, формируемая при помощи дымососа.

Работает такая установка довольно просто:

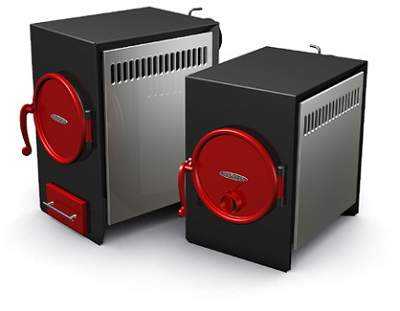

Вид пиролизного котла

  • Дрова выкладываются на колосник.
  • После их розжига дверцу необходимо закрыть, после чего запускается работа дымососа.
  • Внутри топки формируется высокая температура, приводящая к образованию древесного и угарного газа, а также таких летучих элементов, как водород и азот.
  • Все эти вещества поступают во вторую топку.
  • Там к ним примешивается вторичный воздух, в котором все газы сгорают. Тепло, образующееся при этом, снова спускается в первую топку.

Таким образом постоянно поддерживается высокая температура, обеспечивающая процесс пиролиза. Он создает тепло, которое можно использовать для нагрева любого теплоносителя.

Преимущества и недостатки пиролизных котлов

Определяясь в выборе между двумя вариантами, важно учитывать преимущества и недостатки каждой разновидности котла.

Перечислим основные из них:

Модель Гейзер Т-20

  1. Двойная подача воздуха, которой отличается пиролизный котел, позволяет увеличить срок прогорания одной закладки дров до 12 часов. Закладка дров в традиционных котлах длительного горения сгорает в течение 3–4 часов. Поэтому и дров уходит больше, и загружать печку приходится чаще.
  2. Процесс пиролиза обеспечивает полное сгорание топлива. В результате образуется меньше золы. Поэтому проще ухаживать за печкой, так как приходится реже выгребать золу и чистить газоходы.
  3. В пиролизных котлах двухступенчатое сжигание снижает избыток воздуха в топках, что повышает КПД печи и ее экономичность.
  4. Наличие двух топок позволяет контролировать и при необходимости регулировать процесс горения. Благодаря этому обстоятельству подобные установки можно автоматизировать, как работу газового отопительного оборудования. Сделать это, используя традиционный котел, работающий на дровах, невозможно.
  5. В пиролизные котлы можно закладывать крупные поленья. Отсюда отпадает необходимость тратить много времени и сил на то, чтобы наколоть дрова.

Так что можно смело утверждать, что пиролизные котлы длительного горения, оснащенные водяным контуром и работающие на дровах, экономнее аналогичных традиционных установок.

Существующие недостатки

Справедливости ради необходимо упомянуть и о недостатках описываемого оборудования:

  • Пиролизные котлы с водяным контуром стоят в 2 раза дороже традиционных аналогов.
  • Работать без дымососа они не могут, поэтому подобный вариант энергозависим. В моменты отключения света отопительное оборудование работать не будет. И это необходимо учитывать там, где подобные проблемы встречаются очень часто.
  • Покупая пиролизные котлы, внимательно изучайте отзывы о производителе. Замечено, что отдельные установки демонстрируют несоответствие заявленной мощности. Во время эксплуатации при закладке в 40% случаев процесс пиролиза малоэффективен.
  • При использовании описываемых установок в половину мощности образуется деготь, который забивает газоходы.
  • Для полноценного функционирования пиролизного котла с водяным контуром, работающего на дровах, необходим подмес горячей воды к той, что идет обратно в котел. Если температура обратки будет меньше 60 градусов, в газовом тракте образуется конденсат, который станет причиной развития низкотемпературной коррозии.

Заключение

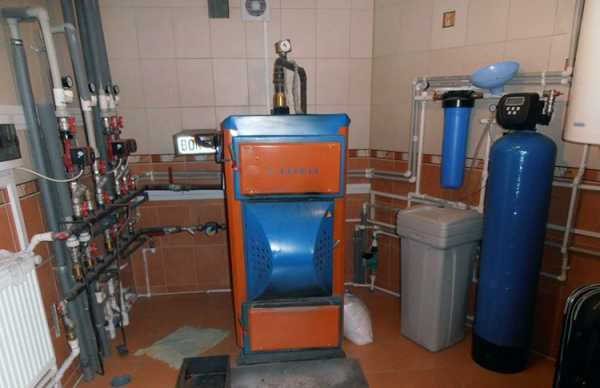

Котельная в доме

Для работы традиционных и пиролизных котлов используются дрова — самый дешевый на сегодня вид топлива. Подобное оборудование остается актуальным там, где подача голубого топлива не налажена. По сравнению с другими видами отопительного оборудования котлы длительного горения могут быть снабжены водяным контуром, который позволит обеспечить эффективное отопление любого помещения.

Нагрев теплоносителя происходит очень быстро, а обслуживать котлы не так уж сложно. Для их установки не требуется собирать различные разрешительные документы и справки. Единственное условие монтажа — наличие вентиляции и исправного дымохода.

Пиролизные котлы эффективнее традиционных установок, но не стоит преувеличивать их достоинства. Недостатков у них тоже немало. Поэтому при окончательном выборе нужно все взвесить и решить, что принципиально важно для работы отопительной системы в конкретном случае.

Дровяной котел длительного горения – лучшая альтернатива газовому котлу

В условиях сурового российского климата при строительстве индивидуального дома особо важным вопросом является устройство отопительной системы. Часто подключить свой дом к централизованному отоплению просто невозможно, а во многих случаях такое решение не является выгодным. Поэтому необходим монтаж автономного отопления, главным элементом которого является специальный отопительный котел.

Перед выбором котла для обогрева своего дома необходимо определится, какой вид топлива для вас будет наиболее доступным и экономичным. Если нет возможности подключиться к газопроводу, то большинство владельцев загородных домов выбирают дровяной котел, как самый оптимальный вариант.

Преимущества дровяных котлов длительного горения и их недостатки

Сегодня на рынке можно приобрести дровяные котлы длительного горения. Многих владельцев загородных домов эти устройства привлекают удобством обслуживания и возможностью использовать самый простой и доступный вид топлива. В такие котлы не требуется постоянно подкладывать дрова. Их принцип действия довольно простой. В дровяных котлах длительного горения горят только дрова находящееся сверху, а остальные «ждут» своей очереди, то есть подача воздуха, а, следовательно, и процесс горения ограничивается верхним слоем топлива. В топку требуется загружать одновременно большое количество дров. Одной порции дров в таких котлах хватит на 70 часов работы отопительного котла.

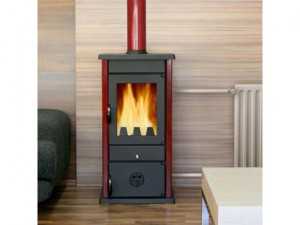

Дровяная отопительная печь эконом-класса

Дровяные котлы более совершенных моделей оснащены системами автоматической загрузки, что еще больше облегчает их обслуживание.

Достоинствами твердотопливных дровяных котлов длительного горения можно назвать:

  • Длительность периода горения без дозакладки дров, возможность работы в автономном режиме.
  • Возможность новых моделей котлов работать без электроэнергии.
  • Высокий КПД.

Котлы длительного горения не лишены также некоторых недостатков:

  • более высокая стоимость в сравнении с обычными твердотопливными котлами;
  • многие модели котлов длительного горения зависят от потребления электроэнергии;
  • высокие требования к влажности, размерам дров;
  • сложность разжигания если не полностью загружена топка;
  • нельзя при горении котла догружать мелкое топливо в виде опилок;
  • плохо развита сеть по обслуживанию и ремонту дровяных котлов длительного горения;
  • необходимо больше пространства для установки по сравнению с обычными твердотопливными котлами.

Особенности конструкции дровяного котла длительного горения и принцип работы

Дровяной котел длительного горения состоит из двух частей. В топке цилиндрической формы, расположенной сверху, горят дрова, но не все, а только те, которые находятся сверху, после того, как сгорит верхний слой, воздухораспределитель опускается вниз и держится на уровне горящего топлива, в центре горения. Воздух в топке распределяется так, чтобы топливо не разгорелось вглубь. В дровяных котлах длительного горения не образуется конденсат, на стенках котла не скапливается смола, так как нагревается только меньшая поверхность. Котел длительного горения имеет высокий коэффициент полезного действия и экономично расходует топливо.

Наибольшей популярностью на отечественном рынке пользуются дровяные котлы длительного горения Buderus и газогенераторные печи длительного горения Бренеран

Buderus – обеспечит тепло и комфорт в вашем доме

Немецкая компания Buderus – это производитель отопительного оборудования, заслуживший доверие покупателей высочайшим качеством своей продукции. Компания выпускает большой ассортимент отопительного оборудования, качество которого подтверждают многочисленные тестовые испытания, но и самым главным преимуществом отопительных устройств Будерус перед аналогичными изделиями конкурентов — это надежная и безаварийная работа оборудования на протяжении длительного времени. Но наиболее востребованной продукцией этой марки на российском рынке являются твердотопливные котлы длительного горения. Об их высоких эксплуатационных характеристиках всегда одобрительно отзываются покупатели.

Котел длительного горения Buderus

Среди многочисленных достоинств дровяных котлов длительного горения Buderus следует отметить:

  • Безопасность использования твердотопливных котлов Будерус. Используя котлы, работающие на газе и на продуктах нефтепереработки, люди подвергаются большей опасности, как в процессе использования, так и при транспортировке и хранению этих видов топлива. Газ и другие продукты нефтепереработки являются быстровоспламеняющимися и взрывоопасными веществами.
  • Экологичность и экономичность дровяных котлов Buderus. Использование в качестве топлива древесины не наносит вред окружающей среде.
  • Простота использования, легкость установки и подключения ко всем необходимым коммуникациям. Возможность использования для установки любого помещения.

Устройство и принцип работы котлов Buderus

Конструкция дровяного котла длительного горения марки Buderus позволяет применять его как самостоятельную единицу в системе отопления, так и совместно с другими отопительными устройствами. При желании в доме вы можете установить сразу несколько котлов, работающих на разных видах топлива, чтобы иметь возможность, при отсутствии одного вида топлива, отапливать помещение, используя другой тип энергоносителя. Или можно ориентироваться на стоимость энергоносителяи использовать в системе отопления топливо, которое на данный момент стоит дешевле.

Особое устройство дровяного котла Будерус, делает процесс сжигания одной закладки топлива довольно продолжительным — порядка двенадцати часов. Древесина в этом отопительном устройстве не горит, как в обычных печах, а тлеет, выделяя при этом древесный газ. Достигается это путем ограничения поступления кислорода в топку, весь процесс контролируется автоматикой оборудования, которая обеспечивает оптимальный топочный процесс.

Газ, выделяющийся при сжигании дров, поступает в топочную камеру, расположенную под топкой, в которую закладываются дрова. Когда газ сгорает, выделяется много тепловой энергии передающейся теплообменнику с теплоносителем. Система обеспечена термостатом, функцией которого является поддерживание заданной температуры в системе отопления, и в тоже время предотвращение её перегрева.

Печь длительного горения Бренеран – надежность и эффективность

Печи Бренеран изготавливаются по технологиям канадской компании Bullerjan. Они пользуются заслуженной популярностью на протяжении 15 лет. Предназначаются они для отопления жилых, хозяйственных помещений, мастерских, теплиц, оранжерей, гаражей и т.п. Одна печь Бренеран может обогреть весь дом в самые большие морозы.

Выпускают печи мощностью 6 — 35 кВт, они могут отапливать помещения площадью от 100 до 1000 куб. метров. Конструкция печи позволяют сделать разводку отопления по всем комнатам дома. Печь Бренеран можно легко подобрать и для небольшого загородного дома, и для коттеджа в несколько этажей.

Дровяные печи Бренеран называют газогенераторными, так как их конструкция обеспечена камерой для вторичного дожига газов.

В топке печи имеется две камеры. В одну из них закладываются дрова, в другую – попадает газ, выделяющийся при горении древесины и поступает кислород через встроенный инжектор, с помощью которого газ дожигается. Через дымоход выводится только незначительная часть продуктов горения. Таким образом, КПД печи составляет 80%. Печи Бренеран на одной закладке дров отдают тепло 6 — 12 часов.

Статьи по теме

Источники: http://kotel.guru/pechi/dlitelnogo-goreniya/kotly-dlitelnogo-goreniya-na-drovah-dlya-otopleniya-doma.html, http://gidotopleniya.ru/kotly-i-kotelnoe-oborudovanie/tverdotoplivnye/drovjanye-kotly-dlitelnogo-gorenija-s-vodjanym-konturom-5938, http://79w.ru/otoplenie/kotly/drovyanoj-kotel-dlitelnogo-goreniya-montazh

teplosten24.ru

Советы по топке котла дровами

Традиционным методом отопления домов считается с использованием твердотопливных котлов. Несмотря на то, что в современном мире существует множество других систем для обогрева, все же твердотопливные установки по-прежнему популярны у владельцев домов и дач.

Однако, и котлы, работающие на дровах, с течением времени подвергались изменению конструкции и значительно усовершенствовались, по сравнению с первыми моделями. Но для того, чтобы отопление было максимально эффективным при небольших затратах топлива, следует знать, как правильно топить дровами.

Ниже рассмотрим основные советы по растопке дров, а также тягу от твердотопливного котла.

Основные советы по растопке дров

Первое, что следует учитывать при топке дровами котла, так это качество используемого источника энергии. Дрова для топки должны быть полностью высушенными. В противном случае, влага, которая содержится в древесине будет испаряться и конденсироваться на внутренней поверхности топочной камеры и дымохода. Это приведет к образованию дегтя на стенках котла.

В целом, последствия от такого загрязнения заключаются в быстром выходе из строя твердотопливного котла, уменьшении размеров топки и дымохода, а значит, проходимость газа также уменьшится. Также деготь необходимо будет удалять, что превращается в трудоемкий процесс.

Дрова для твердотопливных котлов

Также нужно обратить внимание на то, чтобы все элементы отопительного котла были исправны. Даже небольшие нарушения могут привести к значительным теплопотерям и перерасходам сырья.

Растопка котла дровами осуществляется в следующей последовательности:

  1. Растапливается твердотопливный котел до полного разогрева камеры сгорания и дымоходной трубы (если упустить этот шаг, то часть отработанных газов будет оставаться в помещении, именно поэтому осуществляется половинчатая закладка дров).
  2. Использовать в качестве первичной закладки нужно дрова наименьшего размера.
  3. Сначала следует расположить под дровами бумагу, далее идет стружка, небольшие ветки деревьев и на последнем слое ложатся непосредственно поленья.
  4. При укладке дров, нужно сохранять между ними зазоры, что позволит огню снабжаться необходимым количеством кислорода.
  5. При отсутствии щепок и бумаги, можно использовать для разжигания дров хвойные лапы (благодаря содержащимся в хвое маслам обеспечивается хороший процесс горения).

Совет: Категорически запрещается использование различных горючих материалов для розжига (солярка, бензин и другие).

Горючие материалы

Далее можно обратить внимание на степень прогрева камеры сгорания. Если она достаточно прогрета, то можно осуществить полную закладку дров. Что же касается второй закладки, то она осуществляется несколько иначе:

  1. Производится очистка от пепла и сажи топки и зольника (эта процедура проводится регулярно перед каждой новой закладкой).
  2. Необходимо заложить лучины, а за ними размещаются дрова (оставляйте между поленьями небольшие зазоры и используйте порядную или колодцевую схему расположения, при этом не стоит закладывать дров до самого верха топки).

Тяга твердотопливного котла

Эффективность работы твердотопливного агрегата определяется уровнем тяги в дымоходе.

Для того, чтобы определить правильность горения дров и влияние на них тяги, можно воспользоваться одним из способов:

  • при наличии шума в дымоходной трубе и белого цвета пламени, можно с уверенностью сказать о большой тяге, что является плохим сигналом;
  • если пламя имеет красный цвет, то здесь другая крайность – низкий уровень тяги;
  • идеальный вариант с нормальным уровнем тяги определяется по желтому цвету пламени.

Проверка тяги в твердотопливном котле

Таким образом, только визуальное наблюдение за цветом пламени позволит понять правильно ли функционирует котел. Это свидетельствует об эффективном и экономичном потреблении топлива.

При наличии в котле системы автоматики, она не сразу подключается в начале процесса нагрева теплоносителя. Вначале, прогревается дымоходная труба и топка, а дальше происходит подключение основной закладки (именно в этот момент происходит подключение автоматики).

В процессе проверки сгорания дров в камере сгорания, следует отключать автоматический блок, проверить топку и включить автоматику только после закрытия дверцы.

До того момента, как твердотопливный котел набирает необходимый температурный режим, на теплообменнике будет образовываться конденсат, который будет вытекать из лючка. Данный процесс будет прекращен только при полном прогреве топки.

Подробнее о процессе топки котла дровами можно посмотреть в видео:

Вам также будет интересно:

otoplenie-domika.ru

Дровяные котлы длительного горения для отопления дома

Несмотря на почти полную газификацию, древнейший способ производства тепла путем сжигания древесины остается весьма востребованным.

Работающие на этом виде топлива теплогенераторы постоянно совершенствуются, становясь более удобными в эксплуатации и эффективными.

В частности, инженерам удалось значительно увеличить время работы на одной топливной закладке, вследствие чего на свет появились отопительные дровяные котлы длительного горения для отопления дома.

Особенности дровяных котлов

Агрегаты данного типа, хотя и кажутся архаичными, обладают несколькими важнейшими преимуществами:

  1. Они имеют предельно простую конструкцию, в которой почти нечему ломаться.
  2. В ряде регионов дровяное топливо является не просто доступным, а буквально дармовым.
  3. Не будучи «привязанным» к какой-либо централизованной системе энергоснабжения, дровяной котел является абсолютно независимым. Следовательно, пользователь, располагающий достаточным запасом топлива, застрахован от любых неприятных сюрпризов.

Но для этих котлов характерны и некоторые нежелательные особенности:

  1. Тепловая инерционность установки довольно велика — даже если полностью перекрыть доступ воздуха, ее мощность упадет далеко не сразу. Из-за этого весьма вероятным становится закипание теплоносителя, поэтому в обвязке котла обязательно должен присутствовать предохранительный клапан.
  2. Дымовые газы содержат оксиды многих элементов, образующие при соединении с водой кислоты, в частности, серную. Поэтому конденсат, образующийся при остывании продуктов горения, получается особенно едким. Исходя из этого, устанавливают ограничения на температуру теплоносителя, поступающего из «обратки» в теплообменник — она не должна опускаться ниже 55-ти градусов. На случай, если подобное все-таки произойдет, в обвязке котла устраивают узел подмеса, который автоматически перенаправляет часть горячего теплоносителя из линии подачи в чересчур остывшую обратку.
  3. Котел периодически приходится чистить от золы, а дымоход — от сажи.

Ну и, пожалуй, самый ощутимый недостаток — дрова приходится подкладывать вручную и довольно часто (каждые 4 – 6 часов). Корпус дровяного котла не обладает такой теплоемкостью, чтобы его, как русскую печь, можно было топить лишь раз в сутки. Поэтому инженерам пришлось поломать голову над тем, как заставить агрегат подольше работать на одной порции топлива. То что получилось, назвали котлами длительного горения.

Принцип работы котлов длительного горения

Эта задача имеет несколько решений:

Уложить топливо в виде колонны и поджечь его сверху

Как известно, в направлении сверху вниз оно горит гораздо дольше, чем снизу вверх.

Работающие на этом принципе теплогенераторы называют котлами верхнего горения.

Чтобы не дать пламени возможность распространиться по топливной массе быстрее положенного, воздух по телескопическому воздуховоду подается строго в зону горения.

Похожим образом работают котлы с удлиненной топкой, только в них топливо поджигается не сверху, а сбоку. Встречаются они редко, так как занимают много места.

Превратить древесину в газообразное топливо и затем постепенно его сжигать

В условиях нагрева до высоких температур и ограниченного доступа кислорода длинные цепочки органических молекул в древесине распадаются на короткие, образующие смесь горючих газов — т.н. древесный газ. Через форсунку он поступает во 2-ю камеру (камера дожигания), куда нагнетается воздух и где происходит воспламенение этого газа.

Процесс образования горючего газа из древесины называется пиролизом, а котлы, в которых используется данный принцип, соответственно — пиролизными.

Пиролизный котел

Оборудовать котел автоматической системой розжига

Берем самый обычный дровяной теплогенератор и оснащаем его воздуховодом с легонькой заслонкой и вентилятором, управляемым автоматикой. Во время горения топлива воздух в топку нагнетается вентилятором, а когда теплоноситель достаточно разогрет, подача воздуха прекращается.

При этом заслонка под собственным весом опускается, перекрывая воздуховод, и пламя в топке гаснет. Когда теплоноситель остынет, автоматика снова запустит вентилятор и тот раздует огонь в топке.

Сильно ограничить подачу воздуха в топку, так чтобы дрова не горели, а медленно тлели

Такой режим имеет множество недостатков:

  • топливо сгорает не полностью, поэтому котел имеет очень низкий КПД;
  • образуется огромное количество сажи — из трубы постоянно валит черный дым;
  • из-за неполного сгорания топлива в трубе образуется очень едкий и ядовитый конденсат, причем в очень больших количествах (обусловлено низкой температурой выхлопа).

Тем не менее, работающие по такому принципу котлы и печи (знаменитые Bullerjan, Breneran, «Профессор Бутаков» и др.) широко используются, так как идеально подходят для полевых условий: в отличие от всех вышеописанных видов «долгоиграющих» котлов, они не требуют электропитания.

Функциональные характеристики

Современные дровяные котлы могут не только обеспечивать работу системы отопления, но и греть воду для хозбытовых нужд. В зависимости от того, как данная функция реализована, различают два вида котлов:

  1. Двухконтурные: под вторым контуром подразумевается дополнительный теплообменник для приготовления горячей воды. Когда этот контур активируется (пользователь открыл кран для горячей воды), система автоматики направляет теплоноситель не в систему отопления, а на обогрев этого самого второго контура. Таким образом, 2-контурный котел работает как проточный водонагреватель, но при этом тепло в отопительную систему не поступает.
  2. Одноконтурные – с возможностью подсоединения бойлера косвенного нагрева.

Такой бойлер представляет собой накопительную емкость с помещенным в нее змеевиком, по которому проходит теплоноситель перед поступлением в систему отопления.

Двухконтурный котел

Для бытового использования этот вариант является более удобным, если только имеется свободное место для размещения бойлера.

Как выбрать котел длительного горения?

Для корректного выбора котла необходимо, в первую очередь, знать его номинальную мощность. Она будет равна теплопотерям, характерным для отапливаемой постройки в самый холодный период года. Величина утечки тепла определяется теплотехническим расчетом, который учитывает:

  • материал ограждающих конструкций;
  • разность внутренней и наружной температур;
  • площадь оконных проемов;
  • ориентацию постройки относительно сторон света.

Расчет теплопотерь можно заказать инженеру-теплотехнику, а можно выполнить самостоятельно — методика изложена в СНиП по отоплению.

Часто рекомендуемый расчет мощности котла по схеме «1 кВт на каждые 10 кв. м отапливаемой площади» является, во-первых, очень и очень приблизительным, а во-вторых, актуален только для средней полосы России.

КПД твердотопливного котла будет максимальным лишь в случае эксплуатации агрегата. Поэтому целесообразно с целью экономии топлива приобретать два дровяных котла: один в расчете на среднюю температуру, второй — маломощный. Маленький котел поможет основному в сильный мороз и заменит его в межсезонье. Таким образом, оба котла будут работать почти все время на номинальном режиме.

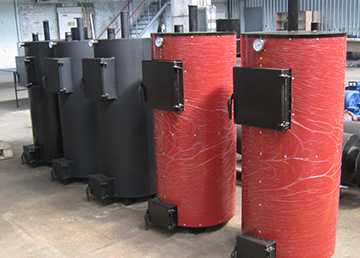

Котел долгого горения

Главной деталью твердотопливного котла является теплообменник. Самыми надежными и долговечными являются теплообменники из чугуна — они хорошо противостоят коррозии и служат примерно 20 – 25 лет. Стальные теплообменники стоят дешевле, но они не так прочны (имеются слабые места в виде сварных швов) и быстро разрушаются коррозией. Прослужить они могут до 10 – 15 лет.

Покупая котел с теплообменником из чугуна, помните, что этот сплав из-за своей хрупкости боится ударного воздействия.

Имеет смысл немного больше заплатить и приобрести агрегат с теплообменником из серого чугуна. Он более пластичный, а потому менее склонен растрескиваться при ударах или резких перепадах температуры.

Дровяные котлы длительного горения своими руками

Среди всех перечисленных видов котлов длительного горения в домашних условиях можно изготовить только отопитель с автоматической системой розжига.

При объеме топки 112 л (полезный — 83 л) он будет иметь мощность в 22 – 24 кВт.

Основной объем теплообменника помещается над топкой, но часть его охватывает камеру сгорания с трех сторон в виде двадцатимиллиметровой водяной рубашки. Весь объем теплообменника составляет 50 л.

Воздуховод устанавливается таким образом, чтобы воздух забирался с тыльной стороны котла и подавался в зольную камеру. Отсюда сквозь колосниковую решетку он будет поступать в топку. Автоматику с вентилятором, разумеется, следует использовать покупную. Хорошо зарекомендовал себя комплект польского производителя KG Elektronik. Контроллер можно расположить прямо на котле, а температурный датчик (он имеется в комплекте) — между теплоизоляцией и стенкой теплообменника.

Вентилятор устанавливается в воздуховод, здесь же монтируется гравитационная заслонка. Она, как было сказано, имеет малый вес, поэтому легко открывается потоком втягиваемого вентилятором воздуха. Когда же нагнетатель выключится, заслонка закроется под собственным весом

Остроумный вариант самодельного отопителя с верхним горением предложил народный умелец Афанасий Бубякин.

Основная сложность в случае с данным агрегатом состоит в подаче воздуха строго в зону горения — для этого котлы заводского изготовления оснащаются телескопическими воздуховодами, которые нельзя изготовить в домашних условиях.

Мастер предложил уложить на топливную загрузку тяжелый стальной диск с отверстием посредине, к которому приварена вертикальная труба.

По мере прогорания топлива диск опускается, так что засасываемый по трубе воздух постоянно поступает в верхний слой топливной закладки. Свое детище автор назвал «печью Бубафоня».

Однако, эксплуатация данного изобретения в качестве котла затруднительна, поскольку отбор тепла жидкостным теплоносителем приводит к падению температуры в камере сгорания и существенному ухудшению характеристик.

Видео на тему

microklimat.pro
