Камин способен придать любому помещению атмосферу особенного уюта. Каминное отопление пользуется заслуженной популярностью на загородных домах и дачах, а в холодную пору камины становятся незаменимы. Для небольших строений установка электрического или газового котла нецелесообразна, и, чтобы решить проблему отопления, зачастую устанавливают дровяные угловые печи-камины для дачи. Автономная угловая печь-камин— оптимальное решение для отопления дачи.

Преимущества углового варианта размещения конструкции:

1. Угловая печь, в отличие от фронтальной, не занимает много полезной площади.
2. Угловая печь-камин длительного горения экономично расходует дрова, в отличие от фронтального варианта.
3. Угловое размещение позволит поддерживать тепло 2-3 смежных комнатах.
4.  Отличается эксплуатационной безопасностью: не взрывоопасен, в отличие от газового котла, пожаробезопасен, если имеется дверца с жаростойким стеклом.
5. Несложный монтаж и эксплуатация, в отличие от газового или электрического отопительного котлов.

Виды и принцип работы каминных угловых печей

Камин, в своем многообразии, может выполнять сразу несколько функций: декоративную, варочную и отопительную. В зависимости от энергоносителя камины делятся на следующие типы:

• дровяные;
• газовые;
• на жидком и твердом биотопливе;
• электрические.

Дровяная печь-камин для дачи может состоять из двух секций. Сверху установлена стеклянная дверь для закладки дров. Внизу устроен зольник. Камин может иметь варочную плиту, изготовленную из чугуна или из металлокерамики.

Газовые камины и некоторые печи на твердом топливе могут иметь встроенный котел. К этому устройству требуется монтаж системы труб и радиаторов, которые будут обогревать жилище.

Электрические камины являются неплохой альтернативой в условиях небольшой дачи. Встроенные нагревательные тэны способны поддерживать тепло в комнате, а имитация языков пламени будет завораживать взор, как пламя настоящего огня.

Камины на биотопливе или биокамины – все ещё экзотика на просторах России в качестве дачного варианта, хотя позволяют стильно оформить интерьер и могут занимать лишь малую долю обустраиваемого пространство при использовании настенной модели.

Камины могут быть изготовлены из разного материала, что также влияет на технико-эксплуатационные характеристики:

• сделанные из чугуна отличаются особой прочностью и долговечностью;
• стальные камины быстро остывают и не имеют большого срока эксплуатации, зато дешевле чугунных конструкций;
• комбинированные — сталь, кирпич, чугун;
• кирпичные печи-камины.

Чугунные камины, как правило, имеют большой вес, что затрудняет монтаж. Существенный плюс в чугунном варианте — это то, что они долго остаются горячими. Минус: чугунные камины очень дорогие.

Стальная конструкция неэффективна в эксплуатации: при большой температуре рано или поздно металл деформируется. Преимуществом можно считать небольшую стоимость изделий из стали, в отличие от моделей, сделанных из другого материала.

Комбинированный вариант камина при правильной градации материала может обладать высокой эффективностью. Топку и варочную плиту в этом варианте делают из чугуна, дальше используют менее жаростойкостойкие материалы для декоративной отделки.

Выложенная из кирпича печь-камин для дачи будет иметь высокое КПД, на ней можно установить варочную плиту, что увеличит полезные характеристики устройства, она будет иметь долгий срок эксплуатации, но есть некоторые нюансы. Основной минус кирпичной кладки камина — он займет слишком много места, во-вторых, займет много времени, потому что фундамент для кирпича устанавливают в вырытой земле или, в крайнем случае, на нее.

Отличительные особенности каминных угловых печей

Анализируя конструктивные особенности угловых каминов, которые встречаются на рынке, можно подчеркнуть некоторые отличительные особенности. Печи, как правило, имеют стильный внешний облик, делают помещение уютным и не занимают свободное пространство. При установке не требуется что-то переделывать или достраивать, только отверстие в потолке под трубу дымохода, в отличие от встраиваемых и пристенных конструкций, которые монтируются на стадии строительства дома.

Фасадная часть у угловых печей каминов может быть плоской или полукруглой — за огнем можно наблюдать с любой точки комнаты. С угла комнаты исходит равномерное распространение тепла. За счет размещения в углу, камин имеет более высокий КПД за счет отражения тепла от двух примыкающих к печи стен.

Как выбрать хороший камин?

Большим спросом пользуются угловые дровяные камины для дач. На рынке можно встретить разнообразные модели. Необходимо придерживаться некоторых критериев выбора, чтобы совместить в покупке сразу несколько полезных функций.

Полезные советы при выборе углового камина:

1. Электрический камин с мощностью в 1 кВт способен поддерживать тепло на площади 10 кв. м. Для лучшего эффекта добавьте к принятому показателю 30%, или 1 кВт рассчитывайте на квадратуру в 70 кв. м.
2. Выбирайте закрытую стеклом топку, во-первых, она безопаснее, во-вторых, эффективнее, так как дольше прогорают дрова.
3. Есть печи-камины, в которых встроены режимы горения, кроме обычной программы, желательно присутствие экономичного режима сгорания топлива.
4. Жаростойкое стекло может быть с функцией самоочистки.
5. Золу удалять будет удобнее со съемного зольника.
6. Камины могут быть с варочной плитой, с встроенным баком, духовкой и т. д.

Обзор лучших отечественных моделей каминов

Очень заметен на рынке печей-каминов российский производитель «Мета». О продукции компании потребители оставляют положительные отзывы. Наилучшей сборкой считаются печи из серии Ardenfire. В продукции используются некоторые элементы лучших зарубежных производителей: Германия, Франция и Япония, сборка происходит по уникальным технологиям. Для каждой серии характерно оснащение жаростойким стеклом, достаточная мощность до 12 кВт и компактность.

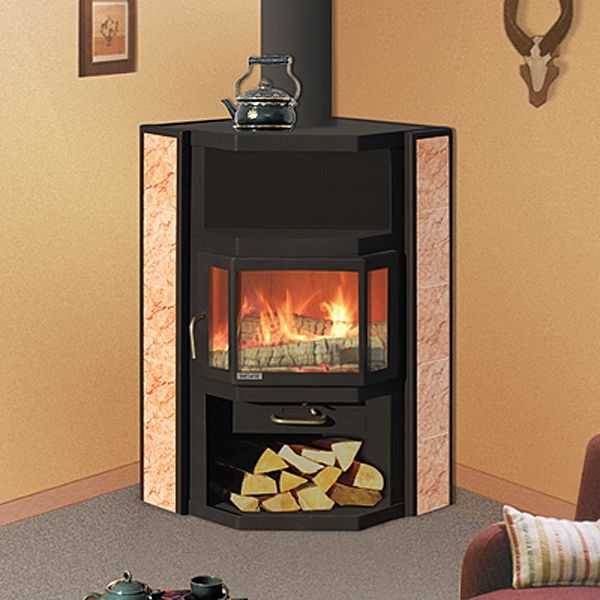

Угловая печь-камин «Амур» — дровяная

Печка предназначена для отопления 90 кв. м площади. Технология изготовления комбинированная: шамотным кирпичом уложена топка, обшита высококачественной сталью. Кирпич рассчитан на 5 лет, после которых его следует поменять. На двери топки высококачественное жаропрочное стекло японского происхождения. Через дверцу отлично поступает тепло, хорошая видимость огня. Стекло способно к самоочищению и выдерживает большие температуры.

Угловая печь-камин «Амур»

Топка объемом в 73 литра, способна обеспечить мощностью до 10 кВт. Вес всей конструкции составляет 157 кг, который позволяет быстро установить печь-камин. Высокая экономичность 3 кг дров позволяют сохранять тепло в помещении в течении 8 часов.

Внимание! Это дровяная модель угловой печи-камины для дачи, его нельзя протапливать каменным углем.

Гарантия от производителя «Мета» не менее 10 лет работы.

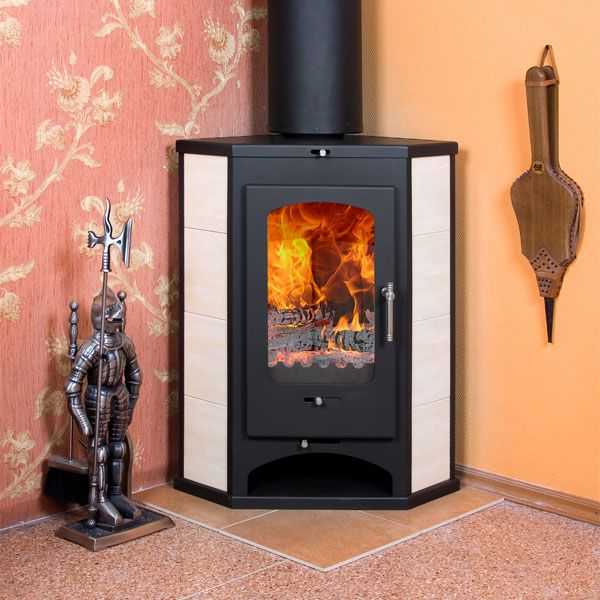

Угловой камин-печь «Нева» — дровяная

Очень компактная модель с высотой в 87 см и шириной в 64 см. Небольшие размеры камина позволяют установить его в самую малогабаритную дачу. Модель обрела заслуженную популярность среди отечественных потребителей.

Угловой камин-печь «Нева»

Мощности достаточно для протопки 60 кв. м. жилья. Эта компактная модель прогревает жилье в за 3 часа, потребуется закладка в 3 кг дров, чтобы в комнате сохранялось тепло в течении 8 часов.

Вес конструкции 95 кг позволит произвести установку за пару часов, подсоединив трубу к дымоходу. Производитель группа компаний «Мета» дает гарантию на 1 год безупречной эксплуатации.

Продукция группы компаний «Мета» производит продукцию, соответствующую европейским нормам, но предназначенную именно для наших климатических условий.

Угловая дровяная печь камин «Бавария»

Отечественный производитель Экокамин производит печи длительного горения, пользующиеся успехом у частных домовладельцев. Компания поставляет самые разнообразные модели отопительных конструкций, в том числе качественные варианты угловых дровяных печей каминов для дач.

Печь камин «Бавария»

Образец европейского качества, при небольших габаритах способен протопить помещение в 80 кв. м. Сделана из высококачественной стали, колосник изготовлен из чугуна, система самоочистки жаропрочного стекла. Имеет весьма стильный вид: стекло обрамляет черная сталь дверцы, боковые панели отделаны керамикой.

Конструкция оснащена варочной плитой, без духового шкафа. Глубина топки позволяет подкладывать дровяные поленья до полуметра, при этом высота камина составляет 86 сантиметров. Как практически на всех моделях «Бавария» в угловой печи-камине предусмотрен эконом-режим расхода топлива.

Срок эксплуатации печей «Бавария» не менее 10 лет.

Камин для любого жилья очень полезен, и вряд ли где то будет мешать или сможет испортить внешний вид. Подобные отопительные конструкции обладают многими достоинствами, которыми пользуются обладатели домашних каминов. Внешняя энергонезависимость жилья, если отключат газ или свет, то дом останется теплым за счет обогрева камином. Имеет высокую производительность, можно применять как основной источник тепла для дачи. Топливо можно приобретать по мере необходимости, в любое время года.

pechiexpert.ru

Купите угловой дровяной камин у нас

Купите угловой дровяной камин в нашем салоне, цены, фото, характеристики

В этом разделе нашего сайта вы сможете ознакомиться с угловыми моделями дровяных каминов, посмотреть фото, цены и технические характеристики. Не нашли то, что хотели? Не проблема! Звоните нам и мы подберем ту модель, которая устроит вас по дизайну, характеристикам и цене. Также в нашем салоне представлены модели дровяных каминов, которые есть в наличии. И вы можете приобрести их без всякого ожидания!

Цена  21250.00 — 56900.00 ₽

---

Сортировать по:

по умолчаниюназванию (А — Я)названию (Я — А)цене (низкая > высокая)цене (высокая > низкая)По модели (А — Я)По модели (Я — А)

Показать:

12255075100

Характеристики

• Россия Страна

• 1600 (ш) х 1070 (в) х 1130 (г) мм Габариты

• Мета Производитель

• 310 Вес

Подробнее Заказать Характеристики

• Россия Страна

• 1900 (ш) х 1100 (в) х 1345 (г) мм Габариты

• Мета Производитель

• 430 Вес

Подробнее Заказать Характеристики

• Россия Страна

• 2000 (ш) х 1160 (в) х 1415 (г) мм Габариты

• Мета Производитель

• 430 Вес

Подробнее Заказать Характеристики

• Россия Страна

• 2000 (ш) х 1160 (в) х 1415 (г) мм Габариты

• Мета Производитель

• 390 Вес

Подробнее Заказать Характеристики

• Россия Страна

• 1900 (ш) х 1100 (в) х 1345 (г) мм Габариты

• Мета Производитель

• 390 Вес

Подробнее Заказать Характеристики

• Россия Страна

• 1900 (ш) х 1090 (в) х 1345 (г) мм Габариты

• Мета Производитель

• 410 Вес

Подробнее Заказать Характеристики

• Россия Страна

• 1770 (ш) х 915 (в) х 1325 (г) мм Габариты

• Мета Производитель

• 300 Вес

Подробнее Заказать Характеристики

• Россия Страна

• 1820 (ш) х 1110 (в) х 1285 (г) мм Габариты

• Мета Производитель

• 320 Вес

Подробнее Заказать Характеристики

• Россия Страна

• 1422 (ш) х 1250 (в) х 1000 (к) Габариты

• Мета Производитель

• 300 Вес

Подробнее Заказать Характеристики

• Россия Страна

• 1220 (ш) х 1235 (в) х 845 (г) мм Габариты

• Мета Производитель

• 400 Вес

Подробнее Заказать Характеристики

• Россия Страна

• 1900 (ш) х 1090 (в) х 1345 (г) мм Габариты

• Мета Производитель

• 390 Вес

Подробнее Заказать Характеристики

• Страна Страна

• 1792 (ш) х 1083 (в) х 1267 (г) мм Габариты

• Мета Производитель

• 480 Вес

Подробнее Заказать

comfort-kamin.ru

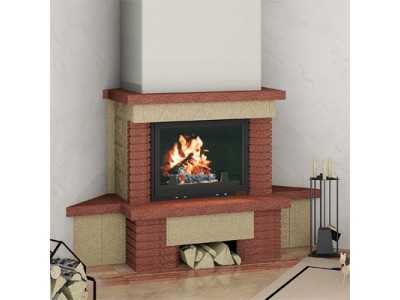

Угловой камин своими руками — два несложных варианта

Угловой камин – это самый оптимальный и доступный вариант для тех, кто имеет дом с помещениями небольшой площади, так как подобное сооружение компактно и не займет много места. Угловой камин своими руками сложить вполне возможно, потому что его конструкция не включает особо сложных внутренних конфигураций и разветвленных каналов, в отличие от отопительно-варочных печей.

Угловой камин своими руками

Но, как бы ни была просто схема его строения, все равно необходимо иметь под рукой порядовку, которая упростит процесс возведения углового камина и не позволит совершить ошибок в работе.

Существует немало моделей угловых каминов, возведенных исключительно из кирпичей, а также комбинированных вариантов, состоящих из кирпичной кладки, металлического дымохода и кожуха, который закрывает трубу.

Итак, если подвести итог и определить преимущества углового камина, то к ним можно отнести следующее:

• Экономия материала при постройке такого камина – затраты существенно ниже по сравнению с печами, а также другими видами каминов, таких, как, к примеру, островными или пристенными.
• Компактность такого камина позволяет возвести его как в большом коттедже, так и в маленьком дачном домике.
• Выложить угловой вариант камина будет, наверное, под силу даже неопытному мастеру, так как ошибиться в схеме порядовки очень трудно. Ну а если получается не очень аккуратная внешняя кладка, то ее вполне можно замаскировать декоративной плиткой или же каменным готовым порталом. Кроме этого, для придания декоративности камину часто используют штукатурную смесь.
• Ну и, конечно же, функциональная и эстетическая ценность постройки. Камин придаст комнате комфортность и уют, ведь трудно найти человека, который не любит посидеть около горящего огня холодными вечерами с чашкой чая или ароматного кофе.

Содержание статьи

Проект камина

Проектировать и закладывать такую постройку, как камин рекомендовано еще в процессе обустройства фундамента под постройку дома. Так будет легче делать под него основу, которая, впрочем, ни в коем случае не должна быть объединена с общим фундаментом. При желании и необходимости и уже построенный дом вполне возможно дополнить угловым камином. В любом случае, необходимо будет провести ряд подготовительных работ.

Обычно все начинается с карандашных набросков

Как и любую солидную постройку угловой камин начинают с составления эскизных набросков и разработки проекта. Сначала нужно определить конкретное место — угол, в котором камин будет установлен, а затем на листок бумаги можно нанести предварительно изображение желаемой формы и приблизительного дизайна этого сооружения — так наглядно можно будет оценить предполагаемый результат.

Нужно «примерить» камин к планируемому месту его установки

Камин может иметь в нижней части фронтона зольник или нишу для хранения дров. По бокам от портала иногда располагают полки — тумбы, сложенные из кирпича, на которые позже устанавливают напольные вазы или вазоны с комнатными цветами.

Ниши очага камина могут отличаться друг от друга по форме — в зависимости от выбранной модели. Они бывают прямоугольными, трапециевидными и квадратными, имеющими форму полукруглой арки с ровным или вытянутым полукругом.

Готовая металлическая топка с прозрачными дверцами из жаропрочного стекла — с ней работа значительно упростится

Кроме этого, иногда камин снабжается встроенной металлической топкой с дверцей, оснащенной жаростойким стеклом. Этот элемент облегчает общее строительство и оборудование всей конструкции, так как топка может быть попросту обложена снаружи кирпичной кладкой.

Все эти детали нужно учесть, составляя рисунок, и только на основании его и размеров выбранного места установки затем можно составлять чертеж строения, а затем и подбирать схему порядовой кладки.

Примерный расчет размеров камина

Камин должен хорошо функционировать, а значит – в полной мере отвечать требованиям, к таким постройкам. Сюда можно отнести следующие моменты:

• Камин должен иметь хорошую тягу, которая не позволит возникнуть задымлению в комнатах, но и не вытянет все тепло в трубу. Кроме того, тяга должна обеспечивать также легкое и быстрое разжигание огня в топке.
• Сам камин должен обеспечивать равномерный и быстрый прогрев помещения за счет высокой теплоотдачи.
• Не использующийся камин не должен становиться причиной выстуживания помещения.
• Ну и, понятно, что при своей компактности камин все же должен служить одним из главных украшений интерьера комнаты.

Для того, чтобы добиться в максимальной степени всех этих качеств, нужно хорошо просчитать размеры постройки и отдельных ее элементов.

Топка

Для того, чтобы в комнате, где установлен камин, был не только уютный интерьер от вида живого пламени, но еще и было тепло, нужно правильно выбрать размер топки.

Его рассчитывают, опираясь на размеры площади комнаты. Полученную величину необходимо разделить на пятьдесят, и получившиеся значение примерно определит площадь проема топки. Если комната совсем небольшая, то и размер топки будет составлять всего от 0,35 до 0,55 м². Таблица приблизительных размеров, наиболее приемлемых для небольших помещений (до 29 квадратных метров), приведена ниже:

Площадь помещения (кв.м)	Размеры топочной части (см)			Труба
	Высота	Ширина	Глубина	размеры отверстия (мм)
10	38.5	53	1 кирпич	140 х 140
	(5 рядов)	(2 кирпича)
15	46	66	1,5 кирпича	140 х 270
	(6 рядов)	(2,5 кирпича)
20	53.5	79	1,5-1,75 кирпича	140 х 270
	(7 рядов)	(3 кирпича)

Идеальными пропорциями для каминного очага считается соотношение ширины и высоты — 3:2, то есть ширина должна быть больше высоты.

Не менее важно рассчитать глубину очага, так как от нее тоже зависит эффективность функционирования камина. По существующим, проверенным практикой правилам, глубина топки должна составлять половину или же ⅔ от ее высоты.

Размеры камина должны быть выдержаны в определенной пропорции

Если размеры будут увеличены, то камин вряд ли даст большое количество тепла в комнату, так как весь жар будет немедленно вытягиваться в трубу, а для поддержания огня потребуется чрезмерное количество дров.

Если же глубина топки будет меньшего нужного размера по отношению к высоте, то в комнате с большой вероятностью может возникнуть задымление.

Дымоход

Очень важно правильно рассчитать размеры дымохода, так как именно от этого будет зависеть, насколько хорошей будет тяга, и насколько хорошо будут прогорать дрова. Для этого нужно определить высоту и диаметр трубы дымохода. Обычной пропорцией считается сечение дымохода в размере одной десятой площади окна топки . Если труба имеет круглое сечение, то оно должно быть диаметром не меньше, чем 150 мм.

Общая высота дымоходной трубы должна быть не менее пяти метров, но иногда ее поднимают и выше — это будет зависеть от расположения относительно конька крыши. Здесь придерживаются своих особенных закономерностей – они представлены на прилагаемом рисунке.

Расположение дымоходной трубы на крыше относительно конька

Существуют специальные программы (можно поискать их в интернете) которые позволяют быстро и на высоком профессиональном уровне произвести расчет камина и тут же составить его полную порядовку. Пример такой работы приведен в видеоролики ниже. Кстати, этот проект вполне можно брать за основу для самостоятельной выкладки – снять с видео всю наглядную порядовку не составит особого труда.

Видео: пример составления проекта камина с помощью прикладной программы SketchUp

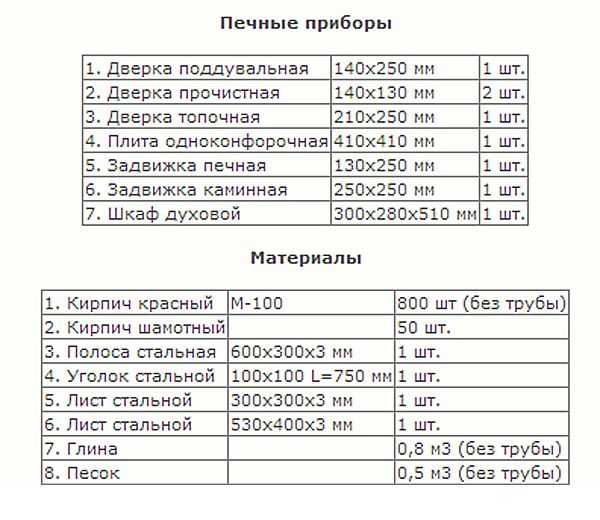

Материалы и инструменты для работы над камином

Составив схему, можно переходить к приобретению материалов. Рекомендовано разбить всю работу на этапы, и для каждого из них определить список необходимых материалов.

Начинают возводить камин всегда с фундамента, затем идет кладка портала, топки и дымохода. Ну и третьим этапом готовое сооружение приводится в порядок, и при необходимости декорируется с помощью керамической плитки или штукатурных смесей.

Для фундамента понадобятся следующие материалы:

• Гидроизоляция. В качестве гидроизоляционных материалов можно использовать полиэтиленовую пленку и рубероид.
• Щебень средней фракции и речной песок для изготовления раствора. Песок, кроме того, понадобится для засыпки в котлован первым слоем, который станет играть роль изолирующей подушки.
• Доски будут необходимы для постройки опалубки, в которую будет заливаться бетонный раствор. Опалубку делают стационарную или временную. Если выбран временный вариант, то при его монтаже в остающиеся между грунтом и фундаментом зазоры засыпают гравийно-песчаную смесь.
• Также опалубкой могут послужить металлические листы, которые легко извлекаются после застывания раствора.
• Готовая металлическая сетка или стальной прут диаметром  8 ÷ 10 мм используются для армирования бетона, заливаемого в фундамент. Если приобретается арматура, то для ее скрепления может понадобиться проволока, с помощью которой отдельные прутья связываются между собой в общую сетчатую конструкцию.

Для возведения стен камина и дымохода, нужно будет подготовить:

• Полнотелый кирпич двух видов — красный обожженный и шамотный. Первый из них понадобится для основной кладки, а второй — для участков, которые будут непосредственно контактировать с огнем и областью высоких температур, то есть для топки и начала дымоходной трубы.

Красный обожженный кирпич подойдет для стенок камина

Кирпич рассчитывается поштучно, и его количество напрямую зависит от выбранной модели камина.  Обычно для углового камина, в зависимости от размера, достаточно от 360-ти до 600 штук. Рекомендовано к получившемуся количеству стройматериалов добавлять еще 15%, на случай некачественных экземпляров, непреднамеренного боя и других непредвиденных обстоятельств.

Топка же должна быть отделана шамотным жаростойким кирпичом

• Для изготовления раствора можно использовать цемент, глину и песок, в пропорциях 1:1:3, или же глиняную смесь с добавлением песка. Кроме этого, в специализированных магазинах несложного приобрести специальные сухие составы, которые предназначены именно для кладки отопительных сооружений – печей или каминов.

Готовая сухая строительная смесь для кладки печей и каминов

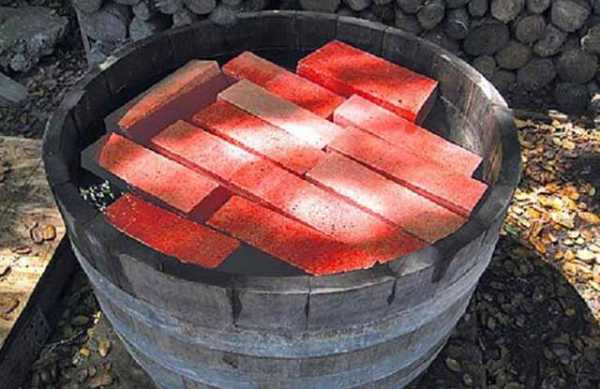

Важно знать то, что весь шамотный кирпич следует класть только на хорошо замешанный и протертый раствор из глины с небольшим добавлением песка и цемента (цемент здесь нужен, в принципе, для ускорения схватывания смеси).

• Металлические уголки, размером 50×50 или 60×60 мм. Их длина будет зависеть от размера ширины топки с добавлением к ней 300 мм и умноженная на два. Уголки нужны для перекладывания проемов ниш топки и дровяника, если, конечно, таковой предусмотрен. Для нижней ниши количество уголка рассчитывается таким же образом.
• Если топка будет изготавливаться в виде арки, то придется подготовить лист фанеры для шаблона и деревянные бруски для подпорок.

Если планируется фигурная арка над топкой, то нужно приготовить материал для шаблона

• В том случае, дымоход будет монтироваться из металлической трубы, то ее понадобится не менее 5 метров, а возможно и больше, в зависимости от высоты потолка и расположения конька крыши.
• В магазине печных аксессуаров приобретается металлическая задвижка с длинной ручкой. Если такого магазина нет, то подобное изделие не должно составить труда в изготовлении для хорошего слесаря – сварщика.

Задвижку можно приобрести или заказать у мастера

• Если будет устанавливаться готовая чугунная топка, то приобретается и она. В этом случае работа намного упрощается, но денежные расходы — увеличиваются.
• Для изоляции стен необходимо будет приобрести листы жаростойкого материала, например, асбеста.

Асбестовые листы — отличный материал для жаростойких прокладок

• Для отделки готового камина можно использовать разные материалы — это может быть облицовочная плитка, имитирующая камень, керамическая плитка, декоративная штукатурка или даже готовый портал из натурального или искусственного камня.

Инструменты для работы

Естественно, понадобятся определенные инструменты, которые нужно приготовить заранее, чтобы не отвлекаться и не искать их в процессе работы.

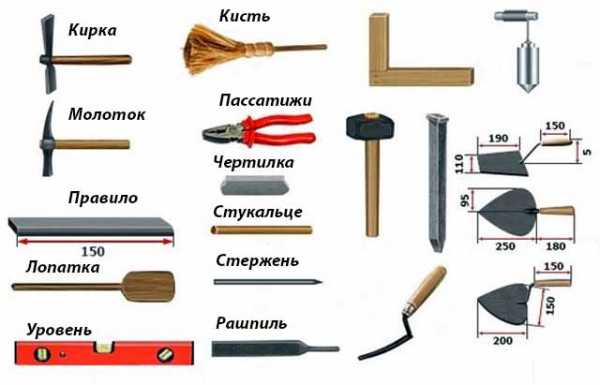

Необходимые инструменты для кладки камина

• Строительный уровень поможет соблюдать идеальную горизонталь швов кладки. Им проверяют каждый из уложенных рядов и, при необходимости, сразу же вносят необходимые коррективы.
• Рулетка нужна для проведения разметки и для контроля линейных параметров деталей и общей конструкции. Может быть удобна и линейка – например для измерения нужной длины кирпичей, так как не всегда ряд выкладывается только из цельных блоков — иногда приходится подгонять размеры кирпича с помощью спиливания или раскалывания.
• Мастерок необходим для нанесения раствора при кладке кирпичных рядов и очищения стенок от излишков, выступивших наружу.
• Резиновым молотком аккуратно подбивают кирпичи, выступающие выше других в ряду, тем самым делая его по максимуму ровным.
• Шлифмашинкой отрезается необходимая часть кирпича. Для того, чтобы надрез получался ровным и гладким, в аппарат устанавливается специальный алмазный или корундовый круг, предназначенный для резки камня.
• Кирочка нужна для раскалывания кирпича. Иногда приходится делать это по надпилу, произведенному шлифмашинкой.
• Емкости для раствора и воды.
• Шпатель среднего размера для забора и накладывания раствора на мастерок. Некоторые мастера используют шпатель вместо мастерка.
• Отвес нужен для ревизии вертикальности плоскостей стен.
• Правило необходимо для разравнивания стяжки фундамента.
• Уголок потребуется для выверения перпендикулярности углов кладки.
• Расшивка понадобится в том случае, если камин не будет оформляться декоративными материалами.
• Лопата нужна для перемешивания большого количества раствора.

Строительство углового камина

Фундамент для камина

Какая бы модель углового камина ни была выбрана, начинать его возведение придется все равно с устройства фундамента. Работы почти всегда проводятся по одинаковой схеме, поэтому представленное описание подойдет к любому варианту камина. Нужно учесть и то обстоятельство, что фундамент должен быть больше основания камина на 80 ÷ 100 мм.

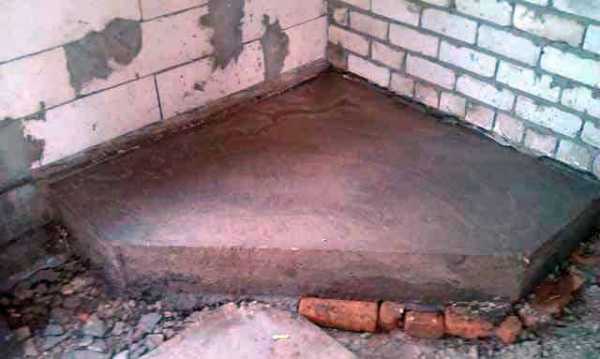

Котлован для фундамента повторяет форму углового камина

• Перед тем как устраивать фундамент, придется поработать лопатой, так как под него должна быть подготовлена надежная основа. Котлован должен иметь глубину 500 ÷ 700 мм и иметь форму основания будущего строения плюс еще по 80 ÷ 100 мм в каждую сторону.
• Дно ямы хорошо утрамбовывается, и на него засыпается слой песка не менее 100 ÷ 120 мм, который поливается водой и снова утрамбовывается.
• Далее, сверху песчаного слоя засыпается щебенка. Ее тоже нужно утрамбовать, и этот слой также должен иметь толщину в 100 ÷ 120 мм.
• На щебень устанавливается арматурная сетка или арматура, которую связывают проволокой.
• Затем вдоль стен устанавливаются асбестовые полоски, которые будут способствовать не только защите стен от перегревания во время топки камина, но и помогут сохранить и направить тепло обратно в помещение.
• С внешней стороны фундамента устанавливается опалубка.  Если форма основания будет полукруглой, то для опалубки используют металлический лист, толщиной в 1—2 мм, который легко примет нужное положение. Снаружи лист временно подпирается стойками из кирпичей.

Если фундамент планируется сделать прямолинейной формы, для опалубки используют доски, которые скрепляются между собой. При наличии между ними щелей изнутри на доски закрепляется полиэтиленовая пленка — она сохранит влагу в растворе на нужное время и не позволит раствору вытечь из формы в момент заливки.

• Затем, изготавливается раствор. Первый слой бетона обычно делают грубым — он состоит из гравийно-песчаной смеси и цемента в пропорциях 3:1. Толщина этого слоя может составлять от 100 до 150 мм в зависимости  от запланированной высоты фундамента.
• После того, как произойдет схватывание первого слоя, можно заполнять оставшееся пространство более тонким раствором из песка и цемента, смешанных в пропорции 3:1. Поверхность залитой плиты нужно выровнять правилом и оставить схватываться. Немного позднее, после того, как палец перестанет оставлять след на схватившемся бетоне, фундамент можно будет временно накрыть полиэтиленовой пленкой, чтобы влага не слишком быстро испарялась. Особенно это важно сделать, если на улице стоит высокая температура. Рекомендуется первую неделю, кроме того, ежедневно увлажнять поверхность обычной водой. Обычно срок полного созревания должен составлять порядка четырех недель.

Фундамент залит и набирает прочность не менее месяца

• После застывания бетона, поверхность фундамента покрывается двумя слоями рубероида, вырезанного  по нужной форме.

Подготовка к кладке камина

Опытные печники всегда владеют собственными секретами, которые получены ими в течение многих лет работы в этой области. Неплохо было бы знать хотя бы некоторые из них, прежде, чем начинать кладку камина.

• Если камин возводится в уже построенном доме, необходимо продумать правильное его расположение, учтя местонахождение стропил крыши и балок перекрытия.
• Кроме этого, нужно учесть, что постройка камина в готовом доме принесет в него вместе со стройматериалами достаточно много пыли и грязи, поэтому было бы очень неплохо перед началом работ полностью освободить комнату от всех предметов интерьера, в том числе и от мебели.
• Кладка камина начинается только по прошествии месяца после заливки фундамента, как бы ни казалось, что уже через 2 ÷ 3 недели все полностью готово.
• Перед кладкой на глиняный раствор рекомендовано вымачивать кирпичи в течение одних — двух суток. Подготовленный материал меньше будет впитывать влагу из раствора, что позволит им высыхать равномерно. Это обязательно даст положительный эффект —  раствор на швах не станет растрескиваться.

Перед началом кладки кирпичи рекомендовано замочить в воде

• Чтобы не допустить кардинальных ошибок в конфигурации рядов кладки, опытные мастера советуют предварительно произвести процесс возведения камина насухо, то есть без применения раствора. Только досконально разобравшись в схеме работ, переходят к основательной кладке, но даже и после этого, перед выкладыванием каждого ряда на раствор, он обязательно выкладывается еще раз насухо.

Уяснив эти тонкости, можно переходить непосредственно к кладке самого камина.

Порядовки для кладки углового камина

Вниманию читателя будут представлены два варианта порядовок углового камина. Обе модели – достаточно популярные, так как отличаются простотой схемы и эффективностью в эксплуатации.

Первый вариант

Этот вариант камина разработан мастером В. Быковым и проверен многолетним использованием. В результате он полностью доказал свою эффективность благодаря своей продуманной конструкции. Кроме этого, это строение достаточно компактно, и подойдет даже для совсем небольшого помещения.

Внешний вид и вертикальный разрез камина В. Быкова

Для этого вида камина, кроме уже упомянутых выше материалов, потребуется колосниковая решетка для топки, имеющая размер 250×250 мм, и металлические полосы, толщиной в 5 мм и шириной в 30 ÷ 50 мм, для создания потолка над нишами.

Схема порядовой кладки камина В.Быкова

На подготовленном, упрочненном фундаменте размечается местоположение первого ряда каминной кладки. Так как первый ряд задает правильность вертикального направления стен, к этому начальному этапу работы нужно подойти с максимально возможной ответственностью.

• Первый ряд выкладывается согласно нанесенных на фундаментную основу разметок, по схеме порядовки, с соблюдением всех размеров и правильности расположения кирпичей.
• Второй и третий также кладут, строго придерживаясь рисунка на схеме порядовки.
• На четвертом ряду закладывается основание топки, поэтому центральную часть этого ряда лучше всего выкладывать шамотным кирпичом.
• На пятом ряду оформляется поддувальное отверстие или зольник. На кирпичи, обрамляющие камеру, накладывают отрезки металлических полос, которые должны быть надежно закреплены, так как на шестом ряду на них будет укладываться колосниковая решетка.
• Шестой ряд выкладывают по схеме шамотным кирпичом, с устройством в нем колосника.
• На седьмом ряду начинается оформление топки и сторон портала.
• С восьмого по двенадцатый ряд выводятся стены портала, как показано на схеме, со строгим соблюдением расположения и подгонки кирпичей в каждом из рядов.

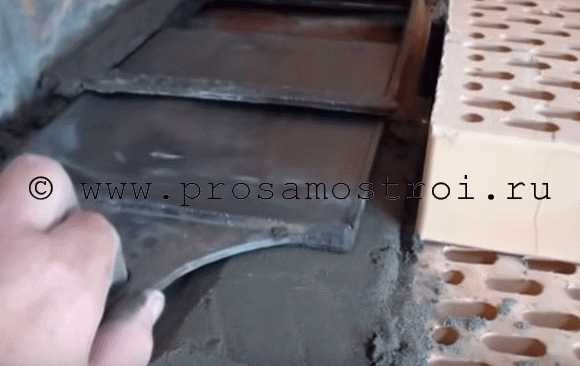

• На тринадцатом ряду устанавливаются металлические перекрывающие топку полосы, а лучше уголки, имеющие размер 600×50×5 мм. Кирпичи также выкладываются по указанной на схеме конфигурации.
• С четырнадцатого по пятнадцатый ряды идет кладка так называемого «зеркала», которое способствует задержке тепла, не позволяя ему напрямую уходить в трубу, а также дает нагретому воздуху направление в сторону комнаты. Эта часть, по сути, является задней стенкой топки, плавно переходящей в потолок и дымовую трубу.

Стенка выкладывается под уклоном в 20 градусов, на рисунке-чертеже хорошо видно расположение всех рядов, формирующих это направление.

• На шестнадцатом ряду выводится ровная поверхность «зуба», так называется выступ, повернутый в сторону дымоходного отверстия. Этот выступ обязательно обмазывают глиняным с добавлением песка раствором, для придания гладкости поверхности кладки, что не позволит создаваться сажным отложениям.
• С 17 по 19 ряды передняя стенка камина выкладывается кирпичами со стесанными стенками, так как необходимо создать определенную форму, огибающую «зуб».
• С 20 по 22 ряды выкладывается часть дымохода, которая называется «хайло». Эта часть должна иметь размер в 140 × 270 мм. Сверху 22 ряда на глиняный раствор устанавливается дымовая задвижка.
• На 23 ряду, над задвижкой, идет формирование дымоотводного отверстия, имеющего не совсем обычную форму.
• Далее на 24 ÷ 25 рядах идет кладка дымохода, имеющего размер внутреннего прямоугольного канала в 140 × 270 мм.
• Далее устанавливается металлическая труба, которая сверху закрывается металлическим кожухом.

Второй вариант

Этот вариант камина тоже интересен, а монтаж его — даже проще, чем того, который был описан выше. Использование данной порядовой схемы удобно еще и тем, что на ней выделено цветом месторасположение красного и шамотного кирпича.

Еще один несложный вариант углового камина

Фундамент для этой постройки имеет квадратную форму, что видно на схеме по уложенному нулевому ряду. Его кладут ровно по залитой цементной основе и точно в соответствии с рисунком кирпичной кладки.

• Первый ряд, так же, как и в первом варианте, должен быть выложен точно по рисунку — от этого зависит идеальная кладка всех остальных рядов.
• На втором ряду формируется камера, которая предназначена для хранения и просушки дров. По внешней стороне камеры укладывают металлический уголок размером 50×50 мм и длиной в 600 мм.
• На третьем ряду кладка выполняется по схеме, и сверху этой камеры укладывается металлический лист, имеющий размер 400×600 мм, а толщину в 3 ÷ 5 мм.
• Четвертый ряд укладывается в соответствии с рисунком.
• На пятом ряду формируется дно топки из шамотного кирпича.
• С шестого по восьмой ряды поднимаются стенки топки из красного кирпича, а внутренняя ее поверхность облицовывается шамотным кирпичом, разрезанным надвое по толщине.
• С седьмого по девятый ряд продолжается кладка по схеме. Задняя стенка выкладывается с обязательным уклоном, так как выше будет сформирован «зуб».
• Десятый и одиннадцатый ряды кладут также по схеме, продолжая выводить заднюю стенку.
• На двенадцатом ряду топка по внешнему краю перекрывается двумя металлическими уголками 50×50 и длиной в 600 мм.
• 13 и 14 ряды кладутся по схеме, а 15 ряд завершает выкладывание задней стенки и оформление «зуба» и перехода в дымоход.

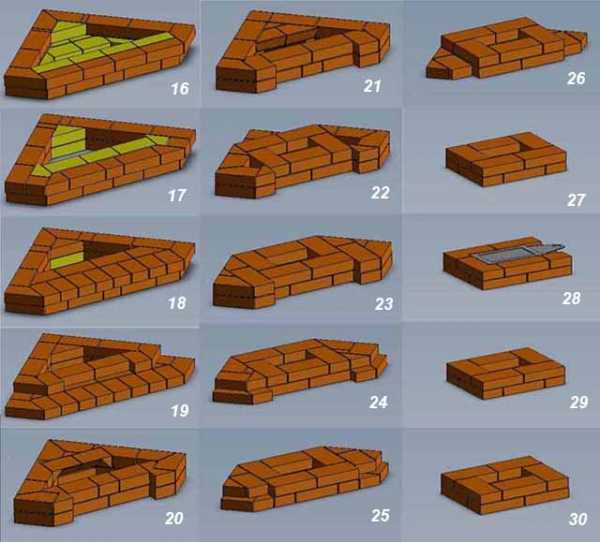

• 16 и 17 ряды кладутся со сдвигом во внешнюю сторону и оформляют таким образом каминную полку.
• С 18 по 20 ряды кладка сужается – так формируется дымоотводный канал.
• С 21 по 24 ряды уже идет начало кладки дымохода, но дополнительно имеющего внешнее боковое оформление красными кирпичами.
• С 25 по 29 ряды поднимается дымоходная труба, а на 27 ряду устанавливается дымовая задвижка.
• Далее выкладывается кирпичная дымовая труба или устанавливается металлическая, которая выводится через чердачное и кровельное перекрытие.

Очень важно правильно вывести дымоход через потолок и крышу, а также изолировать зазоры на крыше от проникновения влаги, а при прохождении через чердачное перекрытие — от контакта горючих материалов стропильной системы с раскаленными стенками дымоходного канала.

После полного просыхания кладки, которая проходит три ÷ четыре недели, можно приступать к отделке стен камина, если таковая запланирована.

Видео: интересная конструкция – угловой камин «Аннушка»

Угловой камин под силу сложить любому владельцу дома, если есть желание установить в доме этот очень своеобразный предмет интерьера, который должен принести в дом и уют, и тепло. Чтобы работа прошла успешно, нужно очень хорошо разобраться в схеме порядовки и полностью понять принцип кладки. Ну и, конечно, должны быть мобилизованы в полной мере аккуратность, старания и имеющиеся умения.

stroyday.ru

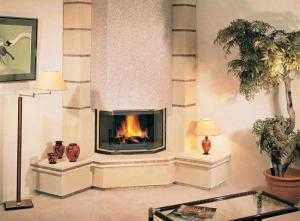

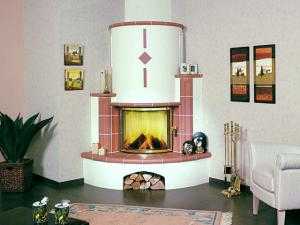

фото угловых каминов, преимущества, особенности строительства

Дровяной камин для дачи – очень популярная вещь среди владельцев загородных домов, несмотря на свою высокую стоимость в готовом виде. Дровяные камины используются непосредственно для обогрева помещения, особенно если оно находится в не газифицированной местности это очень важно.

Кроме того, они выполняют и эстетическую функцию, создавая в доме соответствующую атмосферу и комфорт. Как выбрать дровяной камин для загородного дома и в чём преимущество угловых моделей, мы и расскажем в этой статье.

Особенности выбора дровяных каминов

Дровяные камины для дома имеют ряд таких преимуществ при применении:

• они легки в работе;
• отлично вписываются в любой интерьер и придают «изюминку» даже самой скромной даче;
• решают проблемы с отоплением в холодное время года;
• создают комфорт и уют в помещении;
• большая теплоотдача;
• несущественные требования к фундаменту и облицовке.

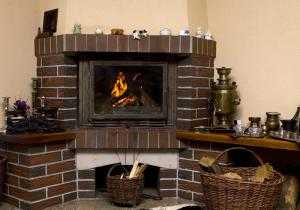

Наиболее распространённая модель дровяных каминов – это угловая. Пример интерьера с угловой моделью очага вы можете увидеть на фото. Такая конструкция не только красиво выглядит, но и обеспечивают хорошую и длительную эксплуатацию очага.

Почему стоит выбирать угловые камины на дровах?

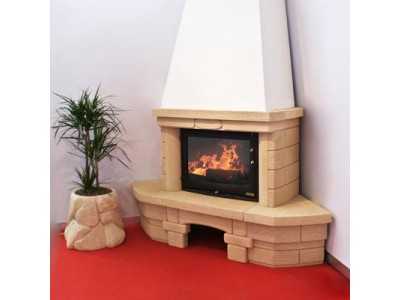

Как можно отметить, глядя на прилагаемое фото, очаг, работающий на дровах, служит незаменимым декоративным элементом интерьера любого дома независимо от его стиля и других элементов декора.

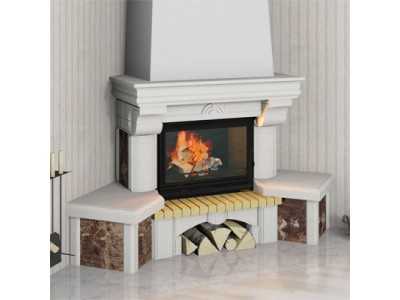

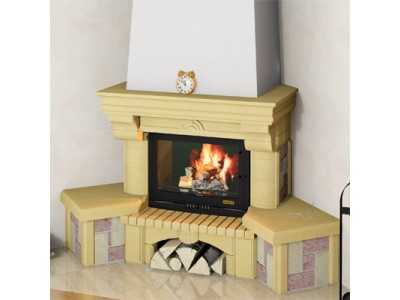

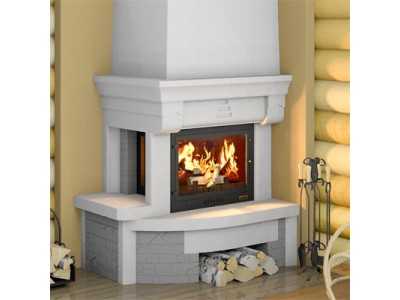

Разновидности угловых каминов на дровах

Камины, работающие на дровах, хороши прежде всего тем, что они отлично выполняют свою главную функцию – обеспечение помещения теплом в холодный период. А дрова – это экологически чистое топливо, которое не будет обходиться вам слишком дорого.

Угловые дровяные очаги подчеркнут особенности комнаты и стиля, и умело скрасят недостатки, которые присутствуют в оформлении помещения, подчеркнув её достоинства. Благодаря выбору такого типа конструкции можно воплотить свои смелые идеи, если взяться за оформление своими руками.

Можно как угодно сыграть с цветами и узорами, чтобы подчеркнуть свой стиль, а также поднять себе настроение в холодное время года.

Преимущества дровяных угловых каминов

Несмотря на то что сейчас можно свободно приобрести более современные модели печей и каминов, работающих на разных видах топлива и не требующих особых движений человека в процессе протапливания, дровяные модели не становятся менее популярными.

Наоборот, ценителей этой классической модели с каждым днём становится всё больше. Преимущества очага на дровах такие:

1. Компактное размещение.
2. Практичность в применении.
3. Стильный внешний вид.
4. Применение натуральных материалов для отделки.
5. Использование натурального топлива.

А угловой вариант будет незаменимым для тех, у кого дом не располагает большим пространством. Он займёт минимум места и останется свободное пространство для отдыха семьёй или компанией рядом с ним. А чтобы ваш очаг был более оригинальным, можно украсить его колотыми или шлифованными предметами декора.

Вы можете приобрести готовую базовую модель, а затем самостоятельно её дополнить, а можете выбрать уже целиком собранную и декорированную дизайнерскую модель, но в плане стоимости это обойдётся дороже. Если есть соответствующие навыки – можете собрать его своими руками и украсить так, как вы хотите.

Как правильно выбирать камин на дровах

Как уже упоминалось, наиболее ходовая и практичная модель в работе – это угловая. Прочие модели, представленные на сегодняшний день в продаже, отличаются друг от друга массой разнообразных характеристик и функций, а также дизайнерскими решениями на любой вкус и под любой стиль.

Однако, несмотря на видимое многообразие, специалисты советуют при покупке очага на дровах принимать во внимание функциональные особенности и то, как он будет работать в условиях вашего помещения. По размещению топки они подразделяются на открытые и закрытые.

Открытые модели стоит выбирать в следующих случаях:

• если вы приобретаете их для эстетической цели и хотите наблюдать за огнём;
• если желаете привнести свежие краски в интерьер помещения дома;
• тогда, когда есть необходимость готовки продуктов на вертеле.

А вот второй вариант, закрытый камин, имеет следующие особенности:

• экономично расходует древесину для отопления;
• он может быть использован в качестве постоянного альтернативного источника обогрева помещения;
• наличие дверцы делает его применение максимально безопасным, искры и угли не попадут в комнату.

А вот авторское оформление камина может придать ему оригинальности независимо от его строения, благодаря чему он станет незаменимым элементов пространства помещения.

Как правильно выбрать параметры углового камина

Несмотря на то что угловые камины являются наиболее популярными, другие модели тоже достаточно востребованы среди покупателей. Однако, при выборе той или иной модели, обязательно учитывайте такие вещи:

1. Обстановка в помещении и стиль.
2. Площадь комнаты, где будет стоять камин.
3. Особенности места непосредственной установки очага.

Чугунные конструкции, работающие на дровах, можно снаружи украсить всевозможными предметами декора и произвести отделку. Камины открытого типа можно дополнить декором из дерева, это создаст неповторимую обстановку в доме.

Камин на этапе планирования дома

Если вы планируете устанавливать в доме камин, угловой или другого типа, желательно учесть это желание ещё на этапе проектирования будущего строения. С этой целью примите такие меры:

• не ройте под камнями фундамент;
• не нужно выносить мусор с грунтом;
• не делайте заранее отверстий в крыше для дымохода.

Также если вы хотите сделать камин своими руками, предварительно совершите все расчёты и определитесь с его размером. Чтобы все действия в процессе его кладки были верными, следует заблаговременно сделать порядовку – это такая схема, которая предусматривает то или иное положение кирпичей в каждом ряду.

Благодаря ей вы сможете просчитать необходимое количество материала для установки конструкции.

Также при самостоятельной кладке дровяного камина учтите следующее:

• доверьте составление порядовки опытному специалисту, если вы такового не имеете;
• при строительстве углового камина лучше всего использовать качественный красный кирпич или шамотный;
• в качестве фундамента используйте бутонабивной;
• кладку углового камина следует начинать не ранее, чем спустя неделю после того, как вы залили фундамент и он при этом достаточно высох.

Как сделать «фальшивый» камин из гипсокартона

Конечно же, такое решение будет гораздо проще, чем самостоятельное изготовление настоящего дровяного очага, но к расчётам нужно подходить при его сооружении не менее серьёзно. В качестве очага в этом случае вместо топки используется электрический очаг.

Для изготовления такой модели применяется гипсокартон, а чтобы она выглядела как настоящая, её можно удачно декорировать. В качестве декора можно взять такие материалы:

1. Искусственный камень.
2. Плитка.
3. Дерево.
4. Пластиковая имитация кирпичей.
5. Лепнина.

Однако эффект от такого камина будет далеко не таким, как он настоящего, работающего на сгорании дров. Настоящий камин подразумевает запах огня, наблюдение за тлеющими угольками, а эти впечатления не заменит ни один электрокамин.

Очаг можно приобрести в готовом виде либо сделать самостоятельно. Декор зависит от вашей фантазии, здесь можно воплотить свои фантазии в отношении дизайна интерьера.

pechi.guru

Угловая печь камин длительного горения для дачи: технология кладки

Угловая печь-камин – отличный выбор, позволяющий не только быстро согреть воздух на даче и приготовить еду, а также сэкономить место при своеобразном типе размещения. Кроме того, от обычного камина такая печка отличается большей теплоемкостью, что позволяет поддерживать комфортную атмосферу. Печи-камины могут быть выполнены как из кирпича, так и из металла. Разобраться в особенностях каждого отдельного вида и сделать правильный выбор вам поможет эта статья.

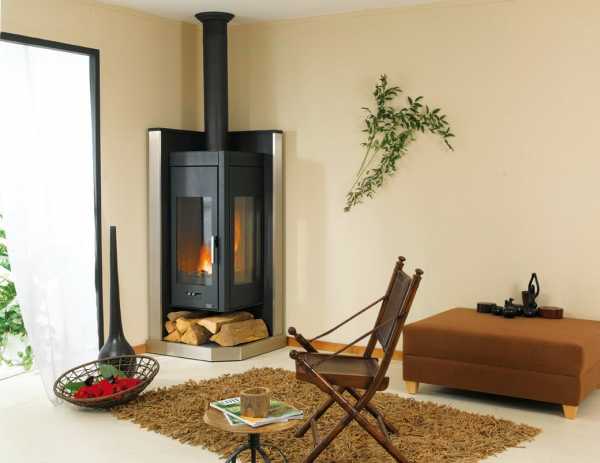

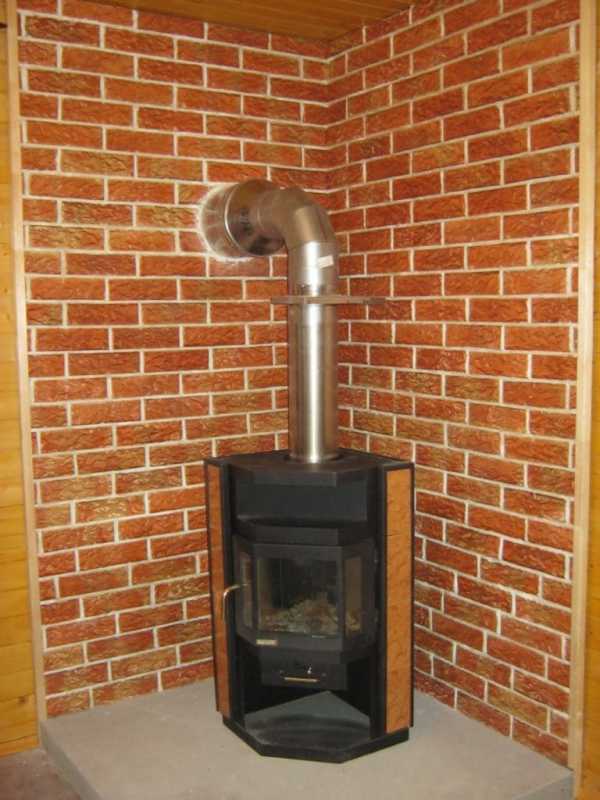

Угловая печь-камин в деревянном дачном домике

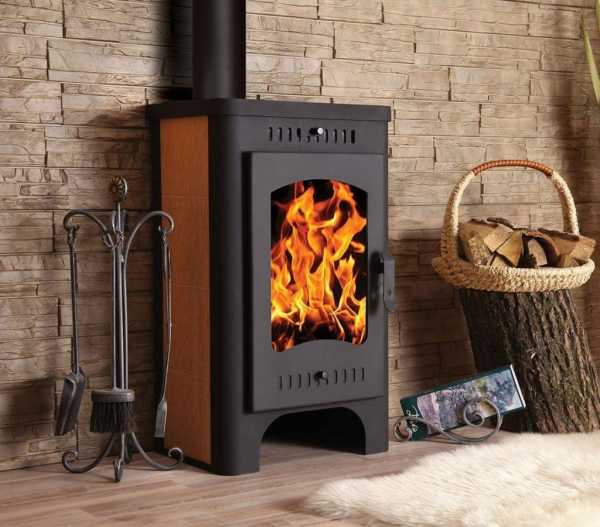

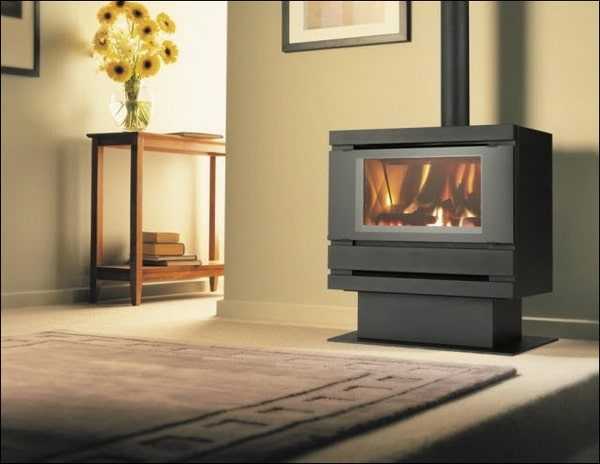

Металлические печи-камины, подходят ли они для углового размещения?

Основная особенность этих печей – компактность и высокая скорость нагрева. Металлическая угловая печь-камин представляет собой отопительный прибор с топкой, закрытой огнеупорным стеклом. В зависимости от модели такая печь может быть оснащена плитой для приготовления пищи и баком-теплообменником для подключения контура водяного отопления. К достоинствам таких печей можно отнести:

• Небольшие размеры и массу;
• Возможность установки на любом полу, без устройства фундамента;
• Высокую эффективность;
• Привлекательный внешний вид;
• Простоту установки;
• Невысокую цену;
• Безопасность.

Полезна ли функция длительного горения?

Модели, оснащенные функцией длительного горения, кроме того, очень экономичны и обладают высоким КПД: в этом режиме кислород в печь подается дозированно, и активного горения дров не происходит. При медленном тлении углей теплоотдача от печи повышается, топливо сжигается без образования большого количества золы. На одной полной загрузке дров в режиме длительного горения печь может работать до 6 часов, при этом герметичная дверца обезопасит вас от случайно вылетевших углей и искр.

Помимо этого, в режиме «длительного горения» в печи активно сжигаются газы, которые выделяются при тлении дров. При обычном сгорании — эти газы выводятся через систему дымоотведения и никоим образом не повышают КПД. Если же эти газы не отводить, а сразу сжигать — замечается прирост в производительности на 15-20% по сравнению с обычными печками. Это не фантастика, только представьте, что с этой опцией вам нужно заготавливать на зиму на 15-20% меньше дров, чем раньше! Вопросы о целесообразности моментально рассеиваются!

Внимание! При выборе режима длительного горения крайне не рекомендуется открывать дверцу печки до полного сгорания дров одной загрузки!!! Вы впускаете лишний кислород, который в значительной мере понижает КПД и нивелирует эту опцию!

Печи-камины с водяным контуром позволяют подключить к ним систему водяного отопления, за счет чего создается полноценный обогрев дома. Плита в верхней части  позволяет готовить пищу, кипятить воду, а также создает дополнительную плоскость с высокой теплоотдачей, возле которой просто приятно погреть руки!

Печь-камин на дровах, которую можно купить в магазине

Наиболее популярны у дачников следующие модели угловых печей-каминов:

1. Печь-камин «Бавария» выполнена из 6-миллиметровой стали, изнутри футерована шамотным кирпичом. Мощность печи – 6 кВт, что позволяет обогреть домик площадью до 60 квадратных метров. Режим длительного горения у этой печи составляет 3-5 часов, печка оснащена огнеупорным стеклом, которое, благодаря системе чистого горения, не подвержено копоти, а также термоизолированной ручкой дверцы, что позволит вам не обжечься. Боковые стенки печи облицованы керамикой, это придает ей привлекательный внешний вид.

Угловая печь-камин «Баврия»

2. Печь-камин «Амур» оснащена панорамным стеклом с системой обдува – на нем не остается сажи и копоти. В верхней части расположена варочная панель. Модель выполнена из жаропрочной стали с футеровкой, мощность 9 кВт позволяет обогреть до 180 кубометров помещения, что при стандартных потолках соответствует площади в 60-80 квадратных метров. Печка облицована керамическими панелями, улучшающими теплоотдачу, даже при полном сгорании топлива — камни будут вас греть еще несколько часов!

Печь-камин «Амур»

3. Печь-камин «Нева» в целом похожа на «Амур», но ее мощность ниже – 6 кВт. Такую печь можно рекомендовать владельцам небольших домиков с площадью 50-60 квадратных метров. Все греющиеся поверхности печи покрыты жаропрочной краской, благодаря чему она долго сохраняет достойный внешний вид и не подвергается коррозии.

4. Печь-камин «Теплодар» угловой с мощностью 12 кВт предназначен для домов с площадью до 80 квадратных метров. Корпус сделан из нержавеющей стали и устойчив к прогоранию. Дверка оснащена жаропрочным стеклокерамическим окошком, позволяющим любоваться живым огнем. Печь вверху имеет варочную панель, дровницу в нижней части корпуса, а также зольник с удобным извлечением. Хороший выбор для ценителей надежности и красоты.

Печь-камин «Теплодар»

Все модели могут быть установлены на чистовой пол, отделанный негорючими материалами: металлическим листом, плиткой или керамогранитом. Их небольшой вес позволяет избежать реконструкции перекрытий и не требует устройства отдельного фундамента. Печи-камины этого класса можно установить на любом этаже дома.

Устанавливая печь-камин продумайте удобную доставку горючего материала, чтобы не таскать потом дровишки на второй этаж!

Кирпичные печи-камины, так ли все просто?

Главное отличие кирпичных печей-каминов – их неповторимый стиль. Несмотря на сложности, возникающие при их установке – необходимость возведения фундамента, сложность кладки – они всегда популярны у дачников, ведь кирпичный камин с потрескивающими дровами – это символ уюта и домашнего очага. Угловая печь-камин имеет ряд неоспоримых преимуществ, которые так полюбились их владельцам, почитайте и подумайте, может все-таки лучше потратить чуть больше времени и денег и сделать капитальное строение из кирпича? Очевидные плюсы:

• Высокая теплоемкость, позволяющая длительно поддерживать комфортную температуру;
• Достойный внешний вид и большой выбор вариантов отделки, что позволяет вписать печь в любой интерьер;
• Долговечность печи-камина, в отличие от стенок недорогих металлических печей кирпич не склонен к прогоранию и разрушению;
• Возможность построить печь любой тепловой мощности и размеров, четко под ваши нужды;
• Безопасность печи при прикосновении – у кирпича, в отличие от металла, практически отсутствуют поверхности, об которые можно обжечься.

Выбор моделей угловых печей-каминов очень велик, ведь грамотный печник, знакомый с законами термодинамики и устройством дымовых каналов может спроектировать для вас печь любой конфигурации, которая войдет в любой угол вашей дачи. Конечно, это потребует дополнительных финансовых вложений, поэтому большинство дачников, решивших класть печь-камин своими руками, используют готовые схемы-порядовки. В статье приведена технология кладки угловой печи-камина по проекту В. Григорьева. Освоив основные приемы кладки, вы легко сможете сделать камин по любой схеме.

Угловая печь-камин из красного кирпича

Технология кладки угловой печи-камина из кирпича

Угловая печь-камин для дачи конструкции В. Григорьева представляет собой печку с двумя топками – каминной и печной. Топки расположены в разных плоскостях: печная топка на одной из боковых сторон печи, обращена в смежное помещение или кухонный отсек, а каминная обращена к центру комнаты. Такая конструкция позволяет любоваться живым огнем практически из любой точки комнаты, в то же время варочная поверхность скрыта и не портит внешнего вида, что очень важно в современном дизайне!

Из возможности печки стоит отметить возможность раздельного или одновременного использования обеих топок, при этом дымовые газы отводятся через общий дымоход. Дымовые каналы объединяются в верхней части печи и перекрываются задвижками – это исключает задымление при использовании одной топки и опрокидывание тяги. Габариты печи – 1270х890 мм. Необходимые материалы и печное оборудование указаны в таблице.

Материалы для печи-камина, таблица 1

Схема кладки – порядовка и общий вид печи приведены на рисунках. Ниже описана технология кладки для каждого ряда.

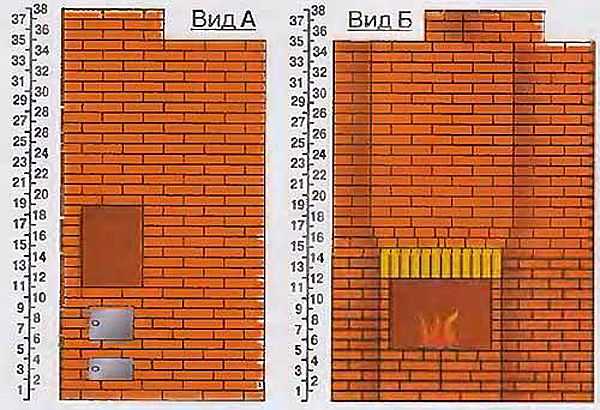

Общий вид угловой печи-камина для дачи

Фундамент

Фундамент печи выполняют из монолитного бетона с армированием. Размеры фундамента должны превышать размеры пода печи на 10 см с каждой стороны. Технология его выполнения описана ниже.

1. Выполняют разметку будущего фундамента. При этом нужно иметь ввиду, что объединять его с общим фундаментом дома категорически запрещено, это может привести к разрушению печи!

2. Выкапывают котлован подходящего размера, глубина его должна равняться глубине фундамента дома. Дачные домики обычно ставят на мелкозаглубленный ленточный фундамент, его подземная часть заглубляется не более чем на 50 см.

3. Дно котлована засыпают десятисантиметровым слоем песка, поливают достаточным для полного промачивания объемом воды и тщательно трамбуют. Это можно делать обрезком бревна или специальным инструментом.

4. Из досок толщиной 25 мм или фанеры делают опалубку. Ее можно делать несъемной, в этом случае рекомендуется выполнить ее гидроизоляцию.

5. Укладывают арматуру из прутка D8-D12 в виде решетки 15х15 см, в местах пересечения прутья связывают проволокой. При высоте фундамента более 20 см необходимо сделать два слоя арматуры – сверху и снизу.

6. Месят бетон из цемента марки не ниже М250, щебня и речного песка в соотношении 1:2:2, воды добавляют столько, чтобы раствор был средней густоты. Заливают бетон в опалубку. Лучше делать это единовременно, не дожидаясь застывания предыдущих порций. Если замесить такое количество бетона сразу не получается, класть его нужно послойно с интервалом 2-3 дня, при этом предыдущие слои зачищают металлической щеткой.

7. Высота фундамента должна быть на 15 см ниже уровня чистового пола. Верхний слой разравнивают по уровню, закрывают пленкой и оставляют на 3-5 дней — за это время происходит набор критической прочности. После этого можно приступать к работе.

Процесс кладки (порядовка)

Кладку печи производят по схеме-порядовке. Общий порядок кладки каждого ряда таков: выкладывают ряд из сухого кирпича и без раствора, подгоняют при необходимости кирпич, требующий подрезки, после этого кирпичи кратковременно замачивают в чистой холодной воде и выкладывают их на печной раствор. Для первых рядов, выравнивающих фундамент с уровнем пола, используют цементный раствор (1 доля цемента на 2,5-3 доли песка). Для остальных рядов необходим раствор на основе огнеупорной глины. Готовые сухие смеси с содержанием шамотной глины продаются в строительных магазинах, также можно взять глину высокого качества, добытую в карьере.

1. Выкладывают два ряда, завершающие фундамент и выравнивающие его с уровнем пола, из полнотелого керамического кирпича на цементный раствор.

2. Ряды 1 и 2 образуют под печки. Их выкладывают по схеме из керамического полнотелого кирпича, обозначенного на схеме красным цветом, подрезая кирпичи.

3. В 3 ряду начинают установку дверок: прочистной со стороны каминной топки и дверцы зольника со стороны печной топки. При установке дверки нужно зафиксировать ее раму с помощью металлических стержней, для чего в кирпиче нижнего ряда сверлят отверстия по размеру штырей и через отверстия в раме дверки скрепляют ее с кирпичом. Вместо штырей можно использовать обычные гвозди.

4. В четвертом ряду дверки дополнительно закрепляют за отверстия в раме проволокой, после чего заделывают ее в кладку на расстояние не менее 30 см. Поверх зольника каминной топки кладут стальную полосу – опору для кирпича верхнего ряда.

5. Пятый ряд перекрывает обе дверки, начинается кладка дымового канала. В 6 ряду для разделения канала ставят стальную полосу – опору для перегородки.

6. Ряды с 7 по 9 образуют печную топку и стенки каминной топки. Дверку печной топки крепят так же, как дверку зольника. В задней части каминной топки выполняют каминный зуб – срезанный под углом скос задней стенки топки.

7. Десятый ряд образует выход из топки в дымовой канал – это видно на схеме. В одиннадцатом ряду устанавливают варочную плиту поверх топки, для этого насухую выкладывают ряд, примеряют плиту и прочерчивают линию ее прилегания на кирпичах, после чего кирпичи нумеруют, разбирают и болгаркой выбирают в них пазы для укладки плиты соответствующей толщины. Плиту кладут на жаропрочный раствор. В этом же ряду кладут стальную полосу – опору для перекрытия каминной топки. Продолжают кладку каминного зуба.

8. В 12 ряду начинают кладку перекрытия каминной топки из шамотного кирпича – на схеме он обозначен желтым цветом. Перекрывают часть дымового канала, отходящую от топки. Со стороны печной топки и варочной панели выкладывают только боковую стенку, отделяющую плиту от стены дома.

9. В 13 ряду устанавливают задвижку в дымовой канал, продолжают кладку перекрытия камина. В этом ряду каминная топка максимально сужается, он является последним рядом каминного зуба.

10. Ряды с 14 по 18 в целом похожи, они образуют дымовой канал, стенку у варочной панели, расширенную часть каминного дымосборника, а в 16 и 17 ряду выполняют также каминную полку. Их кладут по схеме.

Порядовка печи-камина: ряды с 1 по 18

11. В 19 ряду пространство над варочной панелью перекрывают металлическим листом, а в 20 и 21 рядах его закладывают кирпичом. Со стороны камина продолжают кладку дымосборника и дымового канала по схеме.

12. В 22 и 23 ряду выполняют расширение дымового канала, а со стороны каминной топки устанавливают прочистную дверцу. В 24 ряду над расширением дымового канала устанавливают металлический отсекатель искр. На заднюю часть каминного дымосборника кладут металлическую полосу. 25 и 26 ряды кладут по схеме.

13. В 27 ряду над каминным дымосборником ставят задвижку. В 28 ряду ставят еще одну прочистную дверку, а в 29 укладывают стальной лист – перекрытие печи, поддерживающее кирпичи 30, 31 и 32 ряда.

14. В 33 и 34 рядах выполняют перекрытие каминного дымового канала, остается только общий дымоход. В 35 ряду делают декоративный бортик из кирпича по краю печи, в результате к 36 ряду остается только дымоход, это видно по схеме. Продолжают его кладку до нужной высоты, смещая кирпичи для образования перевязки рядов.

Порядовка печи-камина: ряды с 19 по 36

Технология кладки угловой печи-камина — видео урок

Выложенную печь просушивают при нормальной температуре в течение недели, после чего начинают аккуратно топить. Глиняный раствор при нагреве обжигается и становится очень твердым, но важно не перетопить печь, чтобы избежать его растрескивания, делайте все постепенно. В дальнейшем ваша печь-камин будет служить вам безотказно при условии ее регулярной очистки от сажи и золы. А ваша дача преобразится, станет максимально уютной, а у ваших детей появится любимый уголок! Как правильно чистить дымоход, чтобы избежать засоров и плохой тяги, читайте в нашей статье.

kamin-expert.ru

Угловые камины для дома дровяные из кирпича своими руками

---

---

Здравствуйте Дорогие читатели блога prosamostroi.ru! Если тихонечко заглянуть, надев шапку-невидимку, во многие современные загородные дома, то вывод напросится сам собой: люди от души полюбили камины. Только теперь эти очаги выглядят уже не так, как в английских жилищах времен Шерлока Холмса. Появилось огромное количество модификаций, как по виду применяемого топлива, так и по дизайну. Кстати, что далеко ходить: угловые камины для дома дровяные. Между прочим, одна из самых востребованных моделей сейчас. Но почему? Вопрос резонный. Раз уж заговорили на эту тему, то с курса сбиваться не будем, а неспешно во всем разберемся. Готовы? Тогда вперед. Итак, приступим, как говаривал один булгаковский персонаж, «без церемоний». Что камин – это красиво, уютно и по-домашнему, понятно без лишних пояснений.

Какие же именно преимущества таят в своих теплых недрах дровяные камины?

Основными можно считать следующую «великолепную пятерку» (не путать с хоккеем – на льду прохладновато):

• Дровяные камины – это отдых человека от загазованного пространства, то есть экологичное, «живое» тепло, что можно считать залогом истинного домашнего комфорта.

• Камины этого типа обладают большой теплоотдачей, что для суровых зимних времен весьма большой плюс.

• При установке таких каминов к облицовке и фундаменту не предъявляются существенные претензии. Это тоже хорошо.

• Дровяным каминам присуща легкость в работе.

• Они свободно впишутся в любой интерьер и украсят загородный дом или дачу даже самого скромного вида.

Согласитесь, что все перечисленные плюсы являются вполне весомыми аргументами в пользу дровяных каминов. Идем дальше. И в этом «дальше» нам предстоит выяснить важную вещь: а почему угловой? Вы же еще не забыли, что рассматриваем угловые камины для дома дровяные.

• Во-первых, если модель камина предназначена для расположения в углу комнаты, то очаг ее устроен так, что его можно длительно и результативно эксплуатировать. Однажды мы уже рассматривали камины длительного горения в статье — печи камины для дачи дровяные длительного горения, обязательно прочтите.

• Во-вторых, этот самый очаг еще и является особым декоративным элементом, который гармонирует с любым стилем помещения. Отлично, не так ли?

• В-третьих – и это опять же к дизайну – угловой камин способен одновременно скрыть какие-либо недостатки архитектурного или оформительского плана, а достоинства непременно подчеркнуть. Поэтому самые искрометные идеи можно воплотить благодаря такому камину.

• В-четвертых, камин в углу занимает гораздо меньше места, которого в комнатах, как известно, почти всегда не хватает.

• В-пятых, помимо натурального топлива, в каминах такого типа натуральны и материалы отделки.

Надо же, снова пятерка преимуществ получилась. Впрочем, не будем отвлекаться, а подведем итоги, которые назовем «Плюсы угловых дровяных каминов»:

• Использование натурального экологичного топлива.

• Удобное и практичное применение.

• Только натуральные элементы в отделке.

• Компактное размещение.

Так, замечательно. По поводу моделей теперь немного. Здесь возможны два варианта: либо базовая модель, либо эксклюзивная. Что это такое, сейчас узнаем. Готовая базовая модель камина предполагает возможность дальнейшего дополнения ее по вашему усмотрению. Например, можно декорировать ее различными шлифованными или колотыми элементами. Выбирая модель, что называется, «от дизайнера», вы получаете законченный, полностью собранный вариант. Все это уже на ваше усмотрение. Кстати, по поводу слова «выбирая». Есть специальные правила, соблюдая которые, камин будет выбран верно. Переходим к ним.

Следует сказать, что по тому, как размещается топка, камины бывают двух видов: закрытые и открытые. Один из видов топок мы рассматривали в статье — топки для каминов чугунные со стеклом, советую ознакомиться. Вот случаи, для которых подойдут открытые камины:

• Если вы любите смотреть на огонь.

• Если у вас есть желание готовить пищу на вертеле.

• Если вы хотите, чтобы ваш интерьер приобрел новую стилистическую направленность.

Теперь о закрытом варианте. Он нужен:

• Если камин будет постоянным альтернативным источником обогрева.

• Если необходим экономичный расход древесины.

• Если нужна полная безопасность (через закрытую дверцу в комнату не попадут ни искры, ни угли).

Вот еще что. Иногда камин планируется еще при постройке дома. И это самый лучший вариант, потому что тогда можно будет сразу все учесть на периоде планировки и строительства. А учесть нужно такие моменты. Во-первых, под камнями не надо рыть фундамент. Во-вторых, мусор с грунтом не следует выносить (как в поговорке про сор из избы). В-третьих, не стоит делать отверстия под дымоход в крыше дома заранее.

Теперь, зная столько всего об угловых каминах, которые топят дровами, вам остается лишь собраться с мыслями и осуществить заветную мечту ваших близких: сделать ваш загородный дом еще более уютным, прикупив камин. Где его лучше взять спросите Вы? Прочтите материал — народный камин официальный сайт, в котором мы описывали очень хорошего и честного поставщика каминов. Если у вас пока нет загородного дома, начните с осуществления мечты о нем, а камин непременно приложится. Удачи!

---

Если статья оказалась Вам полезна, поделитесь ею с друзьями нажав на кнопочки:

И конечно же подпишитесь на обновления, чтобы ничего не пропустить

Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение — нам это очень важно!

---

Похожие записи:

Кухня в скандинавском стиле — 170 фото дизайна интерьеров в различных строениях и помещениях + секреты ремонта, отделки и оформления

Спальня в стиле лофт – 100 фото дизайна интерьеров в различных строениях + возможные размеры и цвета

Спальня в стиле прованс — 150 фото дизайна интерьеров в различных строениях + советы по выбору мебели, освещения и текстиля

Гостиная в современном стиле — 300 фото дизайна интерьеров + идеи отделки, декорирования и оформления

Кухня в стиле лофт — 270 фото дизайна интерьеров в различных строениях + советы по ремонту и отделке

prosamostroi.ru

Угловой камин своими руками: размеры, фото, пошаговая инструкция

Удобное расположение домашнего очага — угол возле внутренней стены, где он займет минимум полезной площади комнаты. В данной публикации приведено подробное руководство, как сложить угловой камин из кирпича, пользуясь готовыми чертежами и порядовками.

Устройство и размеры очага

Конструктивно подобные камины, чей пример показан на фото, аналогичны традиционным «собратьям» пристенного типа. Очаг состоит из открытого топливника без зольной камеры, конусообразного дымосборника с каминным зубом и прямой дымоходной трубы. Разница — в треугольной форме поперечного сечения, усложняющей процесс постройки.

Принцип работы треугольного камина остается прежним: дрова сжигаются на подовой части открытой топки, продукты горения удаляются через дымоход, изображенный ниже на схеме. Долю тепла задерживает каминный зуб (в целом около 20%), остальное уходит вместе с дымом за счет естественной тяги, возникающей в вертикальном канале.

Чтобы очаг исправно служил источником тепла, необходимо подобрать размеры сооружения под объем комнаты и учесть ряд моментов:

1. Величина топочного проема определяется как 1/50 от площади помещения (обычно камин располагается в гостиной). Высота портала делается примерно вдвое больше максимальной глубины топливной камеры.
2. При слабой тяге дым станет попадать в комнату, а избыток приведет к повышенным теплопотерям, особенно когда камин не горит. Поэтому оптимальное сечение дымохода принимается в размере 1/9 от площади топочной ниши.
3. Для нормальной работы печи-камина важно организовать приток воздуха в гостиную, иначе тяга в трубе ухудшится.
4. Горящие дрова нередко «выстреливают» частицами жара через фронтальный проем. Во избежание пожара на пол перед очагом укладывается предтопочный лист металла.
5. Если сооружение примыкает к стенам деревянного дома, то горючие поверхности необходимо защитить кровельной оцинковкой.

Упростить вам расчеты поможет таблица, где указаны габариты портала и сечение дымоходного канала угловых каминов в зависимости от размеров и объема комнаты.

Строительство кирпичного очага в частном доме либо на даче предлагаем рассмотреть на примере классического камина «Аннушка», показанного на фото. Проект рассчитан на обогрев гостиной площадью 18—20 м² со стандартными потолками, сечение топочного проема – 70 х 50 см (ширина х высота).

Совет. В квартире построить тяжелое кирпичное сооружение с дымоходом не получится. В других наших статьях рассмотрено 2 альтернативных варианта: вписать в интерьер фальшь-камин из картонной коробки либо сделать декоративный очаг с электрической имитацией пламени и обшить гипсокартоном.

Зачастую в жилых домах реализуется упрощенный способ возведения кирпичного очага с использованием чугунной каминной топки. Как это делается, подробно рассказано на видео:

Заготовка материалов

Перед тем как построить угловой камин «Аннушка» своими руками, закупите следующие стройматериалы:

• керамический (красный) полнотелый кирпич стандартных размеров 250 х 120 х 65 – 356 шт.;
• кирпич шамотный огнеупорный марки ША-8 – 55 шт.;
• задвижка дымоходной трубы 13 х 25 см;
• уголок металлический равнополочный 50 х 5 мм длиной 60 см;
• то же, 80 см в длину;
• сталь листовая толщиной 3 мм, размер – 40 х 60 см;
• асбест, базальтовый картон.

Примечание. Кладочный раствор – очищенная глина с песком – следует приобрести в виде готовой сухой смеси. Для огнеупорной кладки возьмите состав «Мертель МШ-28».

Поскольку сооружение весом в полторы тонны (не считая дымохода) нуждается в закладке фундамента, заготовьте песок, бутовый камень и цемент М400 под заливку плиты. Арматурный каркас вяжется из стальных стержней Ø10—14 мм. Также обзаведитесь инструментом, изображенным на картинке.

Заложение фундамента

Основание углового камина должно выступать за пределы сооружения на 5 см в каждую сторону, столько же необходимо отступить от фундаментной ленты жилого здания. Обратите внимание: габариты очага по проекту составляют 89 х 89 х 126 см, а размеры первого сплошного ряда – 1020 х 1020 мм.

Справка. Первый ряд выступает вперед относительно строения и играет роль предтопочного листа, класть на полы металл для защиты от жара не придется.

Основание дровяного камина закладывается согласно пошаговой инструкции:

1. Выройте яму величиной 1120 х 1120 мм, дойдя до плотных слоев грунта. Глубина зависит от региона проживания (минимум – 50 см). Насыпьте песка и утрамбуйте, чтобы получилась подушка высотой 100 мм.
2. До уровня земли котлован наполните бутовым камнем, залив полости жидким раствором глины либо цемента.
3. Установите вокруг ямы деревянную опалубку. Верхние грани досок должны выйти на уровень чистого пола.
4. Свяжите арматурную сетку с ячейками 10 х 15 см и уложите на дно котлована, применив подставки высотой 5 см, чтобы каркас попал в толщу плиты.
5. Смешайте цемент, песок и щебенку в соотношении 1 : 3 : 5, затворите водой и сделайте бетон марки 150. Уложите его в опалубку и разровняйте поверхность будущей плиты, пользуясь строительным уровнем и правилом.

По прошествии 1 недели демонтируйте доски опалубки. Дальнейшее строительство начинайте спустя 28 дней с момента заливки.

Строительство камина согласно порядовке

Чтобы кирпичные стенки будущего очага не отсыревали, впитывая влагу из фундамента, площадку основания необходимо застелить рубероидом в 2 слоя. Без гидроизоляции строение довольно скоро пойдет трещинами и начнет дымить в помещение.

Так выглядит угловой очаг «Аннушка»

Кладка углового камина из кирпича ведется согласно порядовкам в такой последовательности:

1. Из сухой кладочной смеси приготовьте глиняно-песчаный раствор, следуя инструкции на мешке. Выложите первый сплошной ряд кирпичей размерами 1020 х 1020 мм, имеющий форму квадратной площадки. Такой дизайн позволяет не размещать перед порталом предтопочный лист металла.
2. Уложите кирпичи второго яруса, начиная от дальнего угла площадки, чтобы сформировать треугольное основание очага 890 х 890 х 1260 мм. Для резки и стесывания камней используйте болгарку, оснащенную кругом по бетону.
3. В рядах 3—4 выкладывается ниша под складирование и сушку дров. Сверху она накрывается листом металла, уложенным на перемычку из уголка. Следующий 5-й ярус – сплошной, играет роль капитального перекрытия.
4. На 6 –м ряду формируется подовая часть топливника, состоящая из шамотного камня и обрамленная снаружи красным кирпичом. Дальше, вплоть до 13-го яруса, кладутся боковые и задние стенки топливной камеры. С 12-го ряда образуется каминный зуб, для чего огнеупорные камни задней стенки подрезаются наискосок и выдвигаются вперед (30 мм на каждом ряду).
5. На 13-м ярусе ставится горизонтальная перемычка портала из двух стальных уголков, развернутых полками друг к другу. С 14-го по 16-й ряд одновременно формируется перекрытие топки и каминный зуб.
6. Ряды 17—21 составляют стенки дымосборника, постепенно переходящего в прямоугольный канал, причем 18-й ярус делается с выступом кирпичей фронтальной части. Оставшиеся ряды 22—30 формируют дымоход с фигурными боковыми стенками. На 28-м ярусе установите задвижку.

Примечание. При укладке камней на уголки и металлические листы перекрытий раствор использовать не нужно, достаточно заполнить боковые щели между кирпичами.

Порядок строительства камина углового типа с романтическим названием «Аннушка» отображен в следующем видео:

Дымоходный канал, пересекающий деревянное перекрытие и конструкции кровли, необходимо класть с противопожарной разделкой (утолщение трубы в месте прохода). Верх дымохода выводится из подветренной зоны и поднимается на высоту, обеспечивающую нормальную тягу, что и отражено на схеме.

Технология каминной кладки

Любые печи и камины выкладываются с соблюдением определенных требований, отличающихся от технологии возведения обычных стен из кирпича. Правила следующие:

1. Каждый ряд углового камина сначала складывайте как конструктор, без применения раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу на сухую.
2. Перед нанесением раствора погружайте керамический кирпич в емкость с водой на 2—3 минуты, давая выйти пузырькам воздуха из пор. Огнеупорный камень замачивать не требуется, достаточно протереть поверхности от пыли.
3. Для скрепления керамических кирпичей используйте глиняно-песчаный раствор, шамотные камни ставьте на «Мертель МШ-28». Не превышайте толщину шва 5 мм и не связывайте шамотную кладку с обычной.
4. После установки кирпич разрешается пристукивать, а двигать в горизонтальной плоскости крайне нежелательно. Выдавливаемый по бокам раствор убирайте кельмой.
5. Строго выдерживайте горизонталь при кладке каждого ряда. Для этого применяйте шнур и строительный уровень.
6. Не допускайте отклонений от вертикали, постоянно проверяя стенки с помощью отвеса и того же уровня.

Совет. Правильно и быстро колоть кирпичи под различными углами умеют опытные печники. Вам же рекомендуется резать камни болгаркой по намеченным карандашом линиям.

Чтобы на внутренних стенках углового камина оседало поменьше сажи, поверхности стоит максимально выровнять. Мастера пользуются простым приемом: уложив 3—4 ряда, протирают стенки изнутри влажно тряпкой и таким образом замазывают швы. Основные приемы кладочных работ продемонстрированы в видеосюжете:

Первая растопка выполняется спустя 2—3 дня, когда раствор окончательно высохнет. Из-за сырости в дымоходе возможно образование воздушной пробки, удаляемой путем прогрева вертикального канала.

Заключение

Браться за кладку угловых каминов новичкам не рекомендуется, сначала нужно потренироваться на более простой печке или плите. В порядовках вы могли заметить немалое количество косых подрезов и стесанных граней, которые сделать без навыков довольно сложно. Пока вы научитесь, израсходуете впустую дорогостоящий стройматериал, поэтому найдите способ приобрести опыт либо пригласите для консультации печника.

qustu.com
