Как установить встроенный духовой шкаф своими руками

Современные кухни с вмонтированной в интерьер техникой радуют глаз красотой и практичностью. Ведь независимая духовка не может стоять просто на полу. Для бесперебойной работы ей обязательно нужна подготовленная ниша. Многие покупатели пользуются услугами специалистов, чтобы встроить подобное оборудование. Но можно всю работу выполнить самостоятельно. И если следовать инструкции, то установка своими руками встраиваемого духового шкафа не вызовет затруднений даже у начинающего мастера.

Виды встраиваемых духовых шкафов

Подобная техника в зависимости от источника нагрева делится на два вида.

1. Газовая духовка привычна для хозяек старшего поколения. Планка безопасности современного газового духового шкафа поднята на должную высоту: установлен газовый контроль и электрический поджиг. Плюсом выступает цена такой техники, которая ниже электрических аналогов, и дешевизна ежемесячного содержания, относительно электроэнергии. Из минусов нужно отметить: неравномерность распределения жара внутри устройства (особенно у дешевых моделей) и возможность утечки газа, которую можно свести на нет, соблюдая технику безопасности. Лидер в производстве газовых духовых шкафов – бренд Bosch, но стоит отметить также недорогие печи производителей Hotpoint и Zanussi.

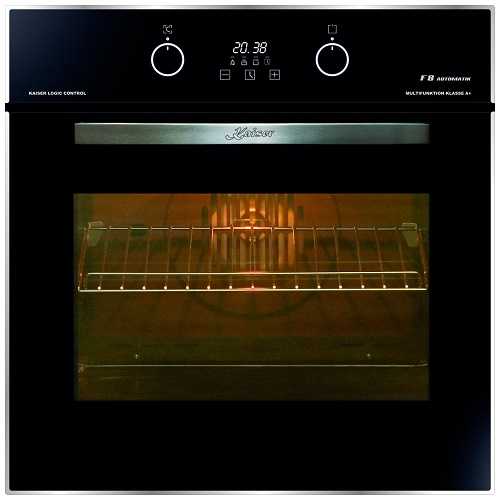

2. Электрический духовой шкаф многофункционален: имеет несколько режимов нагревания и программ для выпечки. От газовых также отличается наличием конвекции, точным таймером и режимом самоочистки. Плюсом является способность нагрева до 300⁰ (газовое оборудование — до 230⁰), а для пожарной безопасности духовки обладают дублирующей защитой от перегрева и возгорания. Но использование духового электрического шкафа проблематично в домах с частыми отключениями электроэнергии и ненадежной электропроводкой. Минусом выступает высокая стоимость как товара, так и ежемесячной платы за пользование электричеством. В рейтинге цена-качество лидируют фирмы – Electrolux, Gorenje, Ariston. Немного отстают – Bosch и Gefest.



Также современные модели духовых шкафов разделяются по способам управления таймерами и режимами приготовления пищи на:

• механический;
• сенсорный;
• комбинированный.

Комбинированные способы управления предполагают сенсор для установки таймера, а остальное регулируется механически.

Самостоятельная установка духового шкафа

Вставить духовку в кухонный гарнитур легко, так как все размеры обычно стандартные. Нужно только подготовить и подогнать некоторые мелочи.

Зависимость оборудования

Духовые шкафы, которые выпускаются вместе с варочной панелью, называются зависимыми и располагаться могут только под ней. А духовки, предназначенные для автономной работы, считаются независимыми. Такую технику допускается размещать в любом удобном месте кухонного гарнитура: не только классически – внизу, но и выше стола, так как зачастую варочная поверхность покупается отдельно и устанавливается непосредственно в столешницу

.

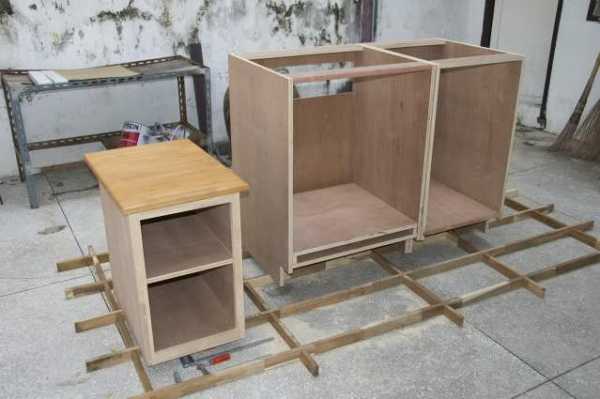

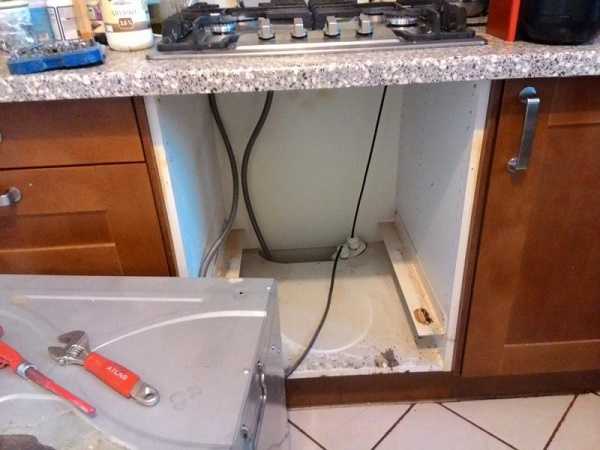

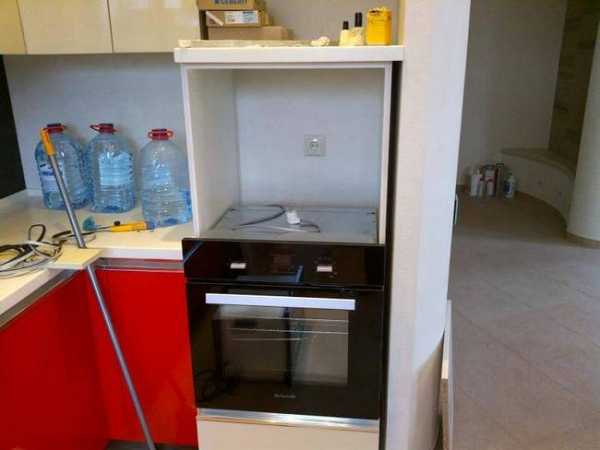

Подготовка ниши в мебели

В выбранной для духовки нише стола, навесного шкафа или пенала при помощи уровня выравнивается горизонтальная поверхность. Это требуется, чтобы горячий воздух мог равномерно распространяться по всему внутреннему объему устройства.

Важно! При неправильном распределении тепла возможен быстрый выход из строя всего оборудования.

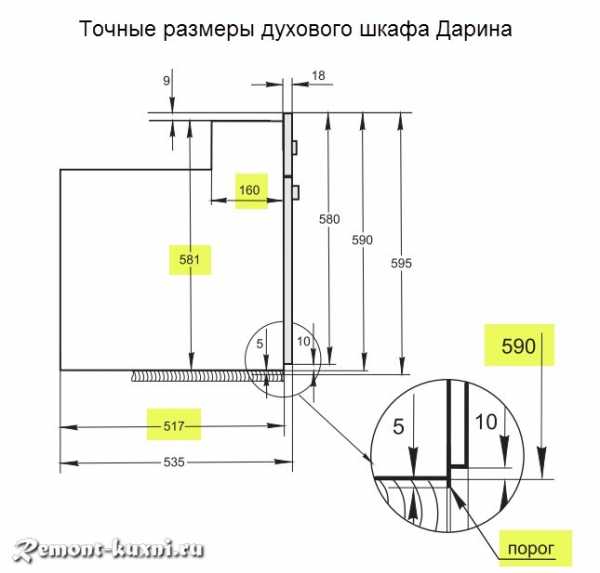

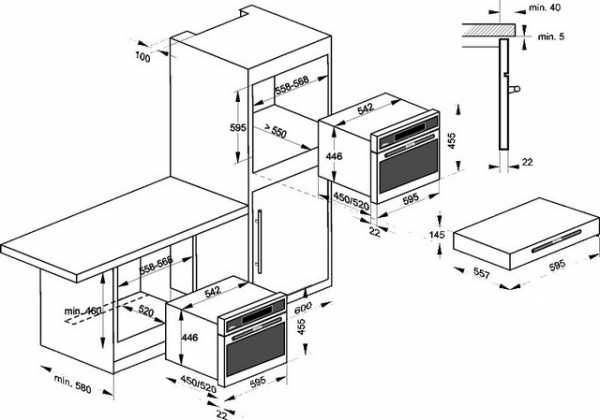

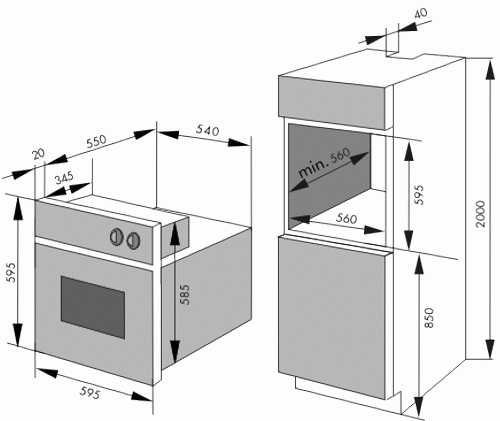

Необходимо замерить короб под духовой шкаф на предмет соблюдения необходимых зазоров для циркуляции воздуха между духовкой и стенками мебели:

• от задней стенки – 4 см;
• от боковых – 5 см;
• от пола до донной части прибора – не меньше 9 см;
• от днища индукционной поверхности — 2 см (если духовка устанавливается классически – под варочной панелью).

Совет! Можно просверлить большие отверстия в задней стенке мебели или совсем снять ее, чтобы облегчить подсоединение к сети и улучшить проветривание. Выдвижной ящик или просто отсек под духовкой вполне считается необходимым зазором, если он не меньше нужного размера.

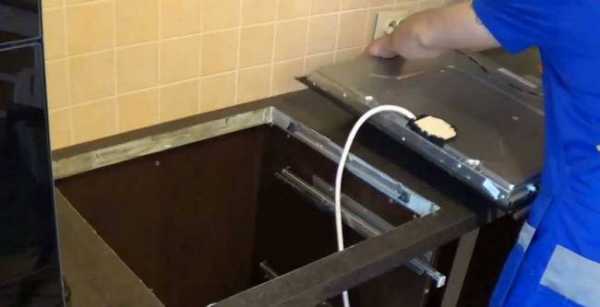

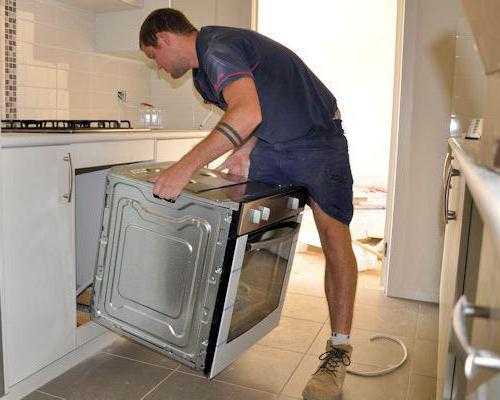

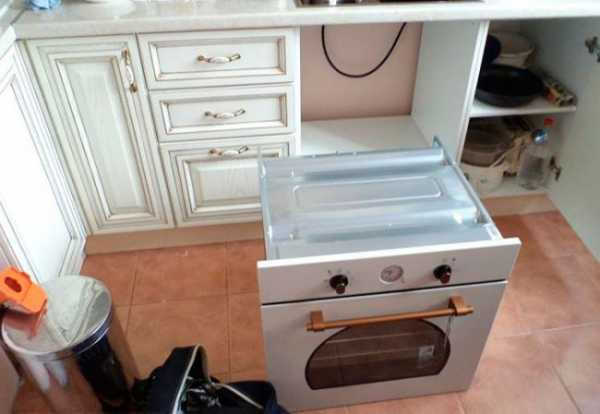

Установка шкафа

Все зависимые модели просто устанавливаются на пол между элементами кухонной мебели. В такой конструкции с собственным корпусом уже есть и необходимая нижняя ниша, и нужные зазоры по бокам. Что касается встраиваемого независимого духового шкафа, то его следует установить на подготовленную поверхность и надежно закрепить с помощью саморезов.

Подключение

Принцип работы газовой духовки разительно отличается от электрической. Поэтому и подключать их нужно разными способами.

Электродуховка

Если имеет место неуверенность в собственных силах, то для надежности и безопасности лучше воспользоваться услугами электрика-профессионала. Но этот процесс не предполагает никаких сложностей, и с работой справится любой мастер, соблюдающий

определенные правила.

1. Перед началом действий внимательно изучается схема подключения.

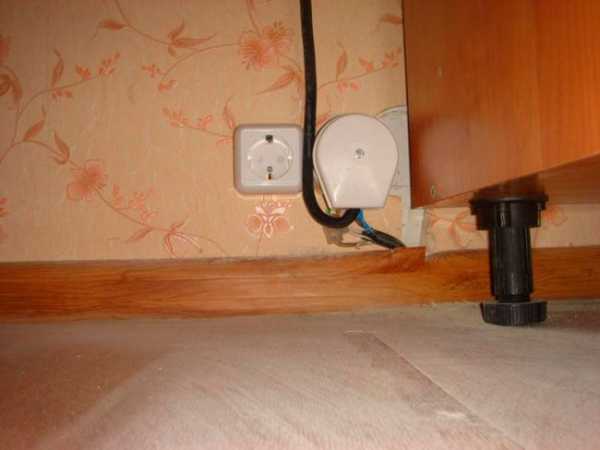

2. Розетку мощностью 40А располагают выше пола на 10 см.
3. Выделяется отдельный автомат в щитке в качестве защиты от перегрузки и перебоев напряжения в сети.

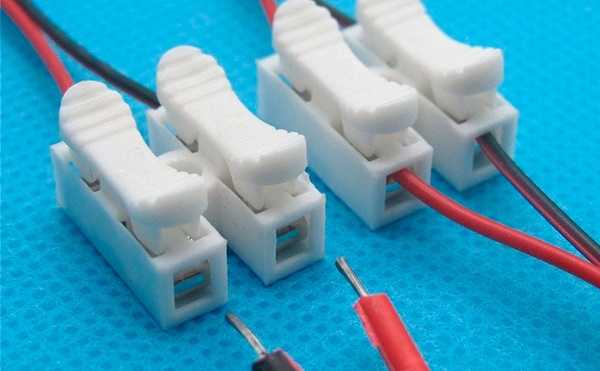

4. Для безопасного и практичного соединения проводов применяются специальные клеммники.

Важно! Скрутка контактов категорически запрещена.

Нельзя забывать, что электродуховка (если еще и вместе с варочной поверхностью) потребляет немалое количество электроэнергии. Для ее бесперебойной работы нужен цельный провод с большой пропускной способностью, идущий к электросети.

Газовая

Невзирая на имеющийся опыт и веру в свои силы, в этом случае придется вызывать мастера. Подключение любого газового оборудования должен проводить специалист и составить об этом официальный акт. Такая бумага хранится у хозяина жилья, пока он пользуется этим устройством. Поэтому остается встроить духовку в нужное место и подготовить необходимые материалы к приходу мастера:

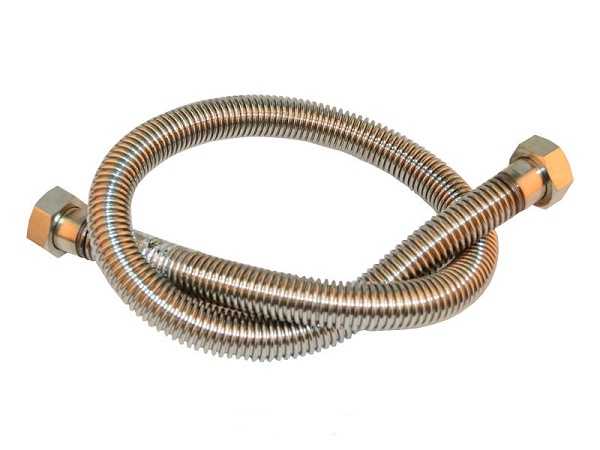

• цельный специальный гибкий шланг, не длиннее двух метров;

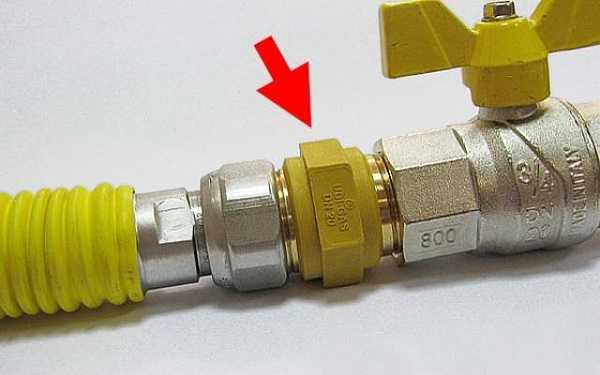

• специальную диэлектрическую прокладку для крана.

Остальное газовщик сделает сам.

По окончании установки проверяется работоспособность встроенного шкафа. Для этого он запускается на полную мощность и испытывается в разных режимах, заодно визуально тестируется работа индикаторов. Техника должна поработать не менее получаса, чтобы внутри прогорела вся заводская смазка. После этого следует ее хорошо вымыть и насухо вытереть.

Полезные советы

Напоследок несколько советов от мастеров по установке и эксплуатации агрегата.

1. Следует быть очень аккуратным при обращении с термопленкой. Поврежденная пленка ремонту не подлежит.
2. Необходимо сделать заземление в доме.
3. Если сетевой провод слишком длинный, но имеет литую вилку, не нужно обрезать его. Этим действием аннулируются гарантийные обязательства.
4. А вот если вилка разборная – можно заменить ее клеммой.
5. Из-за повышенного тепловыделения не следует устанавливать духовку вблизи мойки, моечной машины и обеденного стола.

В качестве примера можно ознакомиться с познавательным  видео об установке электрического духового шкафа HotPoint Ariston:

Статья добавлена: 15 апреля 2018 в 07:51

Рейтинг статьи:

hitech-online.ru

Правильная и безопасная установка электрического духового шкафа на кухне

Ни одна семья не обходится без наличия на кухне плиты и духовки. Постепенно электрические духовые шкафы заменяют и вытесняют с обихода традиционные стационарные духовки. Установка встраиваемого духового шкафа требует грамотного подхода и подключения по всем правилам. Как встроить духовку самостоятельно, не нарушив при этом целостность уже установленной мебели? В статье мы подробно расскажем, как своими руками произвести грамотный монтаж незаменимого кухонного устройства.

Обустраиваем место под электрический духовой шкаф

Если уже установленная мебель позволяет в специальную нишу по размерам вмонтировать электрический духовой шкаф, то на всю работу уйдет не более 1-2 часа. Ничего сложно нет в том, чтобы самостоятельно подключить прибор. Понадобится следующий инструмент:

• вилка заземления необходима для подключения духового шкафа к общей сети;
• электрическая дрель;
• изолента;
• крестовая отвертка.

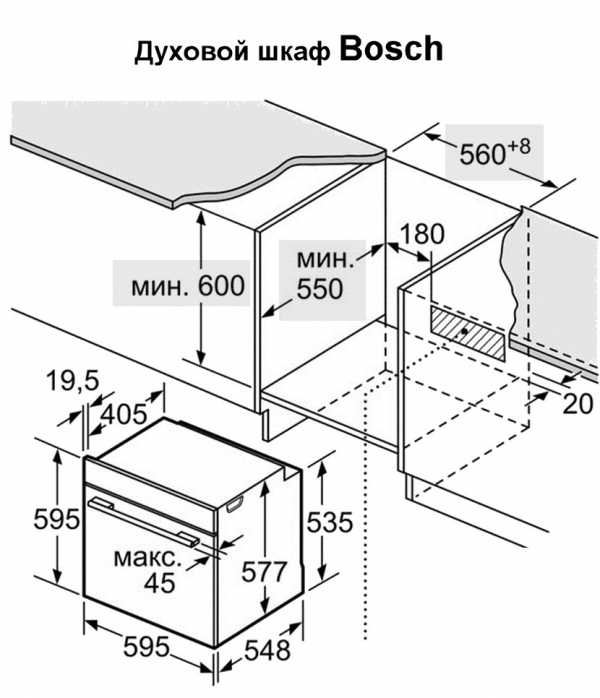

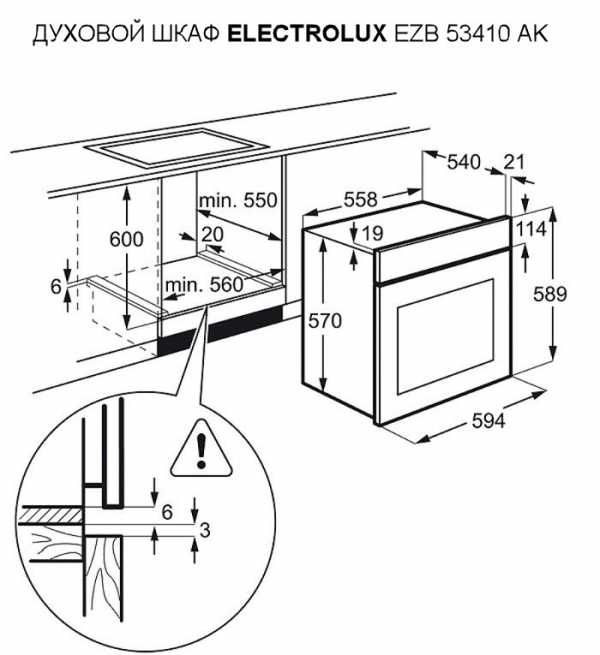

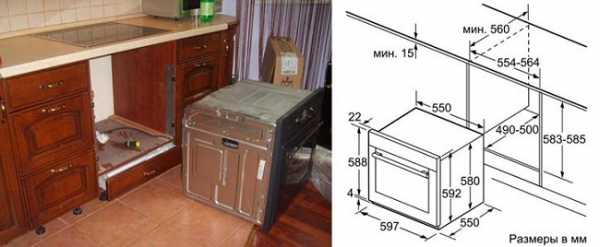

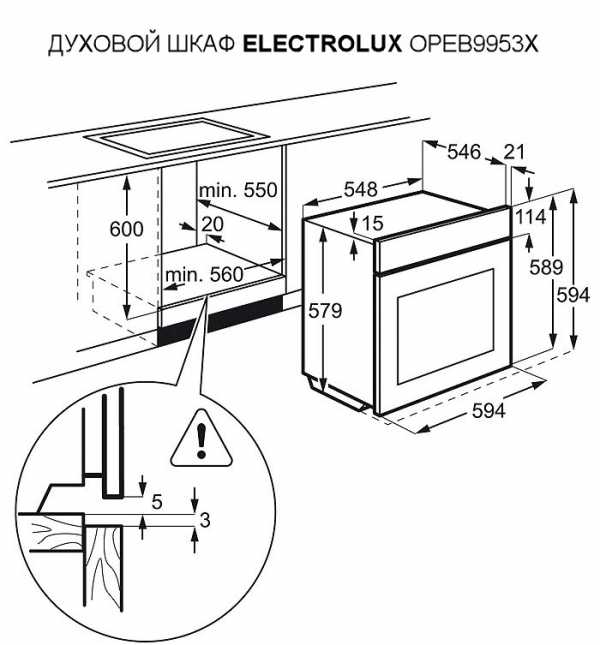

Пример соотношения размеров при подключении духового шкафа

Что касается размеров, то здесь необходимо четко просчитывать все параметры духового шкафа и уже существующего отсека под шкаф в мебели. Если духовка будет превышать параметр глубины разъема, то она просто-напросто не поместится в мебель.

Если все удачно подходит, то следующим этапом необходимо позаботиться о защите от перепадов напряжения в общей сети, предусмотреть заземление, задняя часть духовки должна размещаться на расстоянии 50 мм от стены. Именно таким образом устройству будет обеспечена хорошая вентиляция. Зазоры по бокам должны составлять в районе 5 см.

Совет. Установить духовку можно практически в любой части мебели, однако стоит соблюдать рекомендованное производителем расстояние от источников воды.

Лучше всего обзавестись силовой розеткой мощностью 40А под шкаф. Она может быть расположена слева или справа, но обязательно на расстоянии не мене 10 см от пола.

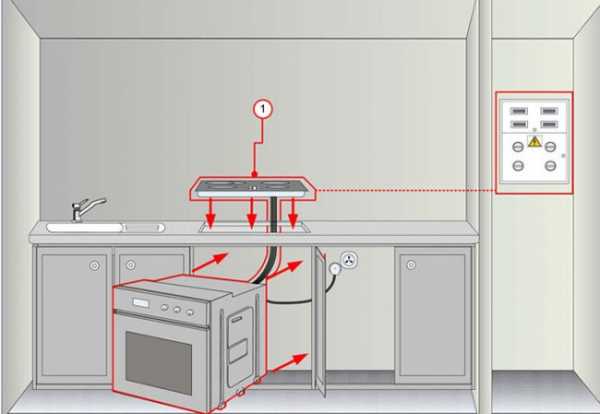

Подключение электрического духового шкафа

Устанавливаем электрический шкаф

Всю работу стоит проделывать в четыре этапа. Но главное соблюдать правила безопасности и строго следовать инструкции, которую заверил производитель. Лучше всего создать отдельную ветку проводки под духовой шкаф. Производители рекомендуют использовать под устройство медный провод большой мощности. Стоит помнить при подключении следующие правила безопасности:

1. Подключение к электрощиту происходит за счет отдельного автомата.
2. Применяйте винтовые клемники для состыковки проводов.
3. Соединения на скрутке не допускаются.

Далее можно приступать ко второму этапу. В задней стенке ниши под шкаф проделывается отверстие, если оно не предусмотрено изначально. После чего электрический шкаф вставляется в предназначенное под него место и закрепляется винтами. Внутренний отсек шкафа лучшего всего промыть и просушить на температуре 250 градусов в течение 30 минут. После чего пройтись тряпкой. Вот и все. Устройство можно считать полностью готовым к кулинарным свершениям.

Устройство заземления

Также стоит сказать и о самой вилке. Кабель имеет три провода, чаще всего зеленый или желтый является заземлением. Он подсоединяются к заземляющей клемме. Остальные два провода присоединяются к двум другим клеммы. Контакты следует усердно зажимать. На завершающем этапе проверяется работоспособность устройства. Стоит всего лишь включить духовку согласно инструкции, проверить исправность всех индикаторов и функций. Запустите духовой шкаф на полную мощность, проверьте, корректно ли работают все конфроки. Если на первом этапе пойдет легкий дым, не стоит пугаться, это дает о себе знать заводская смазка внутри шкафа.

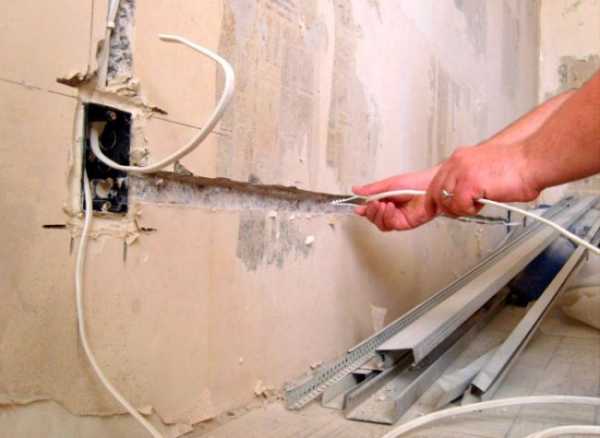

Если на стадии ремонта вы прокладывали отдельную ветку электрического кабеля, то всю работу вовсе можно проделать самостоятельно, не прибегая к услугам электрика. Если же выделенной линии нет, то здесь придётся воспользоваться услугами специалиста. Если уверенности в собственных силах нет, то лучшего всего доверить установку духового шкафа профессионалам, так как это устройство прихотливо к перепадам электричества, требует тщательной и качественной установки.

Некоторые советы и рекомендации

Если в своем доме, как правило, проблемы с заземлением нет, то в старых постройках с этим всегда возникают трудности. В квартире организовать заземление не составит труда, достаточно протянуть на площадку дополнительную жилу провода и подсоединить её к металлическому элементу.

Расположение розеток для подключения электрического духового шкафа

Ветка, которая будет источником электроэнергии для устройства, должна отличаться высокой пропускной способностью. Устанавливается дополнительный автоматический выключатель, мощность которого рассчитывается исходя из уровня электропотребления духовки. Если есть и варочная панель, то в таком случае мощность рассчитывается исходя из общего уровня потребления электричества.

Внимание! Электродуховка является мощным потребителем электроэнергии, подключать ее необходимо цельным проводом без присутствия скруток.

Следуя этим простым советам, подключение кухонного устройства не составит труда, а его дальнейшая работа будет приносить только удовольствие, отличаясь стабильностью и неприхотливостью.

Установка духового шкафа — видео

Установка электрического духового шкафа — фото

vseokuhne.ru

Установка встраиваемого духового шкафа своими руками

В современном мире ни одна кухня не обходится без плиты, будь она газовая или электрическая. Хозяйки все большее предпочтение отдают встраиваемой технике из-за ее функциональных возможностей. Однако такие приборы требуют правильного монтажа. От того, как будет установлен духовой шкаф, будет зависеть правильность его работы и ваша безопасность. Совсем необязательно приглашать мастера для установки духового шкафа: встраиваемую духовку нетрудно установить своими руками. Для этого нужно приложить немного усилий и максимум внимания.

Разновидности духовых шкафов

Для начала давайте разберемся, какими бывают духовые шкафы. Различают следующие виды оборудования.

1. Зависимые духовки.

2. Независимое оборудование.


Установка первых невозможна без варочной панели. При выборе второго вида установка встроенного духового шкафа возможна без применения варочной панели.

Также духовки могут быть газовые или электрические. Установка газового духового шкафа совсем не отличается от установки встраиваемого духового шкафа, питающегося от электричества. Встроить технику можно и самостоятельно.

Для подключения встраиваемого духового шкафа к электричеству или газу следует прибегнуть к помощи специалистов во избежание поражения током или утечки газа.

Установка оборудования

Монтаж любой техники производится в несколько этапов:

1. Подготовка инструментов.
2. Подготовка рабочего места.
3. Установка прибора.
4. Подключение духовки.

Инструменты. Чтобы встроить духовку в кухонный гарнитур вам понадобятся: крестовая отвертка, дрель, изоляция, малярный нож, вилка, так как она не идет в комплекте к оборудованию.

Что касается подготовки рабочего места, то вы должны заблаговременно продумать, где будете устанавливать духовку. Мы привыкли к традиционной установке прибора, когда под варочной панелью находится духовой шкаф.  Как установить по-другому, спросите вы? Нужно ломать свои стереотипы и руководствоваться не общепринятыми правилами, а опираться на расположение мебели и удобство использования приборов. Исходя из этого, многие устанавливают духовой шкаф выше уровня столешницы. В итоге, ваша кухня будет соответствовать новому веянию моды, вам будет легче следить за приготовлением блюд, это облегчит уход за устройством.

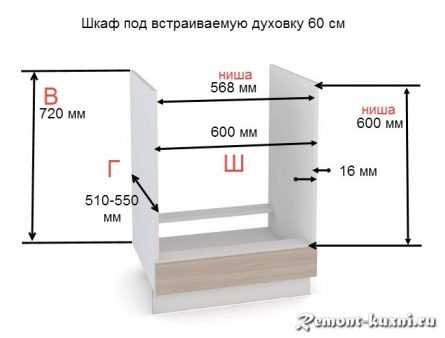

Определившись с местом, нужно позаботиться о подходящем размере ниши в кухонной мебели. Для этого совсем необязательно сначала приобретать встраиваемый духовой шкаф. Благодаря стандартным размерам духовок их с легкостью можно будет вмонтировать в уже имеющийся кухонный гарнитур. Главное, чтобы ниша была выставлена по уровню. Наличие даже небольшого перекоса может привести к поломке электроники и неправильному распределению тепла (в случае с газовой духовкой).

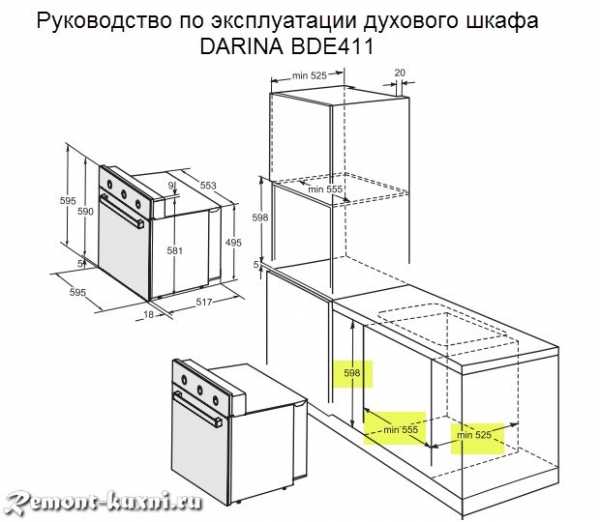

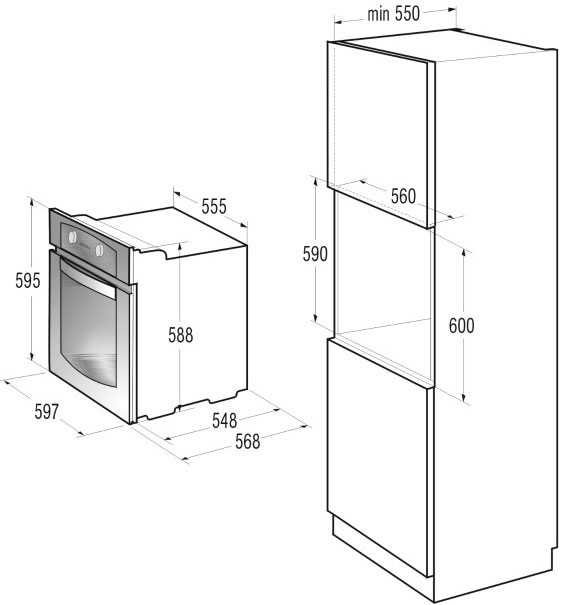

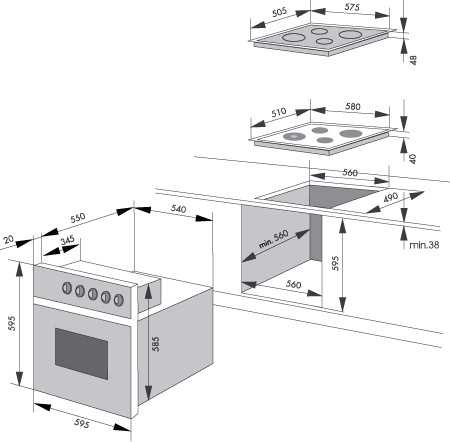

Замеры духового шкафа под нишу

Установка. Между установленным духовым шкафом и нишей, для предупреждения перегрева мебели, что может привести к пожару, должны быть зазоры. Они обеспечат вентиляцию воздуха. Сзади устройства нужно сделать зазор в 5 мм, по бокам – 5 мм и снизу – 10 мм.

Подключение

Особое внимание нужно уделить электропроводке, в том случае если устанавливаемый духовой шкаф электрический. Сечение провода должно соответствовать мощности устройства. Также нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку.

При выборе второго способа подключения, вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

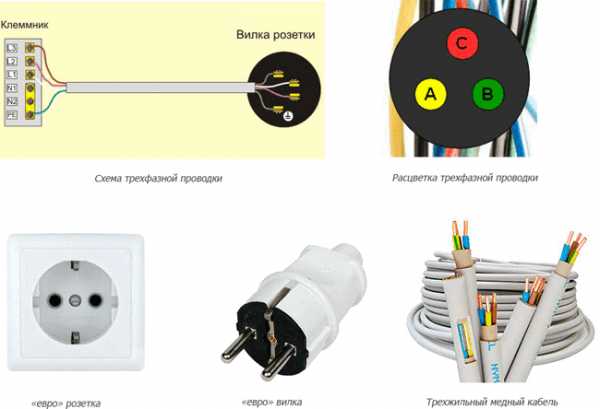

Маркировка кабелей электрической духовки

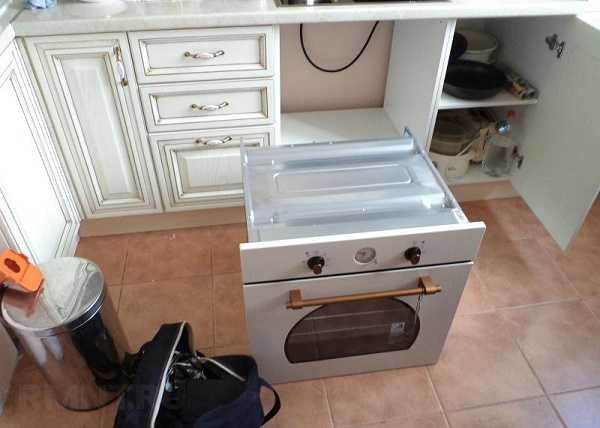

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши. Встраиваемый электрический духовой шкаф готов к эксплуатации!

Что касается подключения газового духового шкафа, то в целях своей безопасности лучше пригласить специалиста.

При помощи гибкого газового шланга он подсоединит духовку к газовой трубе. В таком случае устройство устанавливается не менее чем в 1,2 метра от источника газа. Но и здесь не обойтись без электричества, ведь без него не будет работать поджиг и освещение.

Неважно, от какого источника питания работает устройство, перед первым применением его следует прокалить в течение получаса. Затем, после окончательного остывания, вымыть все стенки прибора и вытереть влажной тканью.

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

tehnika.expert

Встраиваемый духовой шкаф: компактный электрический или газовый?

Сегодня трудно представить хоть одну кухню, которая не имела бы среди бытовых устройств духовку. Это незаменимый предмет для каждой хозяйки. Что касается встроенных моделей, то они гораздо компактнее невстраиваемых плит, способны преобразить как большой, так и маленький интерьер помещения. Кроме того, современный встраиваемый духовой шкаф имеет множество функций, значительно облегчающих готовку.

Виды встраиваемых духовок

В магазинах бытовой техники и электроники предлагается широкий выбор встраиваемых духовок, в том числе и белых, отличающихся не только внешним видом, но и функционалом. Можно подобрать для себя компактную модель с минимумом функций и режимов или выбрать максимально оснащенную духовку, выполняющую работу микроволновой печи, гриля, пароварки. Чтобы не растеряться в ассортименте бытовой техники лучше ориентироваться на рейтинги и отзывы.

Все модели встраиваемых духовок можно разделить между собой по нескольким принципам.

По способу нагрева

Существует два вида духовых шкафов – газовый и электрический. Каждый из них имеет свои преимущества и недостатки. Самым привычным и распространенным видом является газовая встраиваемая духовка. Она более экономичная, так как не требует потребления электроэнергии.

Современные газовые духовки снабжены специальным устройством, которое контролирует подачу пламени, и в случае, если произойдет затухание огня, то подача газа мгновенно прекратится. Автоматический розжиг избавляет от необходимости использования спичек или зажигалки.

Некоторые компактные модели газовых духовых шкафов оснащаются приспособлениями, значительно облегчающими процесс готовки. Например, устройством, позволяющим противню «выезжать» вслед за открыванием дверцы. В связи с этим значительно снижается риск обжечься.

Не удивительно, что чем больше функций имеет духовка, тем выше ее стоимость. Некоторые газовые встраиваемые духовые шкафы имеют дополнительные устройства, работающие от электричества. Например, верхний нагревательный элемент и конвекционный вентилятор. Они значительно упрощают готовку и положительно влияют на качество приготовленной пищи.

Электрические духовые шкафы – более практичный и удобный вариант. Их рейтинги говорят сами за себя, но если в кухне предусмотрен газ, то установка электрической духовки потребует больших затрат. Плюсом электрических моделей является возможность выставлять нужную температуру и поддерживать ее на всем протяжении процесса готовки. Такие духовки нагреваются довольно быстро и также легко остывают. Нагрев происходит сверху, снизу, а в некоторых моделях и по бокам, за счет чего обеспечивается равномерное приготовление блюда.

Современная электрическая встраиваемая духовка должна обладать функцией подачи холодного воздуха. Это позволяет стенкам печи, а также окружающим предметам не нагреваться.

Некоторые компактные модели электродуховок могут использоваться в качестве микроволновки. Это очень удобно, когда нужно просто разогреть еду. Такой вариант особенно актуален для больших семей. Кроме этого, среди полезных функций электрического духового шкафа можно встретить пиролитическую очистку, не нагревающуюся переднюю панель, выкатные противни и направляющие, конвекцию, температурный щуп и таймер, разнообразие цветов корпуса, в том числе и белые. Ознакомившись с отзывами, можно подобрать для себя более приемлемый вариант.

По способу управления

Выбирая подходящую модель, нужно обратить внимание на варианты ее управления. Встраиваемые плиты и духовые шкафы могут быть зависимыми и нет.

• Зависимые идут в комплекте с варочной поверхностью, которая должна располагаться непосредственно над духовкой. Управление происходит с передней панели духового шкафа.
• Независимые модели могут функционировать отдельно друг от друга. При этом и духовка, и варочная поверхность имеют собственные панели управления. Размещать их в одной тумбе нет необходимости. Духовой шкаф, вполне можно встроить отдельно, например, в колонне, и расположить не на привычной для духовок высоте, когда приходится наклоняться, чтобы достать или поставить блюдо, а на уровне глаз.

Независимые модели позволяют комбинировать газовую варочную панель и электрический духовой шкаф, который является более комфортным и функциональным.

Также существуют и другие отличительные черты встраиваемых духовок. Можно подобрать подходящий вариант по отзывам, ориентируясь на удобство панели управления: с поворотными выключателями, кнопочными, сенсорными, утапливаемыми. Способ открывания двери также может сыграть существенную роль в выборе: откидная, выдвижная, навесная.

По размерам

Выбирая встраиваемый духовой шкаф, нужно учитывать и его габариты. Решающую роль здесь играет ширина духовки, так как высота и глубина обычно у всех моделей являются стандартными, а если и отклоняются, то незначительно. Поэтому прежде чем приобретать компактную духовку, необходимо сопоставить ее размеры с имеющейся кухонной мебелью.

Также существенную роль играет объем. Минимальным считается 20 л, а максимальным – от 160, но такие варианты больше подойдут для общепита. Средний размер составляет 50 л, что как раз годится для среднестатистической семьи.

Стандартный температурный нагрев варьируется в пределах 250 градусов, но существуют такие духовки, в которых температура может повышаться до 500. Обычно это модели с функцией пиролитической очистки, когда при высоких температурах жир и прочие загрязнения полностью выгорают. Такие духовки очень удобны в эксплуатации и значительно экономят время на их очистке, достаточно просто протереть обгоревшую золу салфеткой.

Встраиваемые плиты и духовые шкафы различаются по классу энергопотребления. Наиболее экономичные обозначаются буквой «А», а далее идут «А+», «А++». Средний класс можно узнать по буквенному обозначению «В», а самые энергозатратные имеют маркировку «С».

Самостоятельная установка духовки: что нужно знать?

Если кухонный гарнитур уже существует и в нем есть место, чтобы встроить компактный духовой шкаф, то это значительно облегчает задачу самостоятельной установки. В противном случае можно изготовить тумбу под духовку своими руками. Тогда следует подобрать подходящую модель и ориентироваться на ее габариты. Исходя из этого, и проектировать тумбу с нишей нужного размера.

Любая встраиваемая бытовая техника, узкая или нет, имеет подробную инструкцию не только по ее эксплуатации, но и по установке. Не следует это игнорировать в процессе изготовления тумбы, так как там подробно описаны все необходимые размеры.

Стандартная высота духовок равна 600 мм, бывают модели компактнее – 450 мм. Ширина обычно двух видов – 600 и 900 мм. Глубина стандартная – от 500 до 550 мм.

За духовым шкафом обязательно должна быть чистая стена, то есть с отсутствием розеток, выключателей и прочих деталей, которые могут повлиять на глубину корпуса и усложнить установку. Короб тумбы должен быть 600 мм в ширину, высота равна духовому шкафу, а глубина – 460 мм.

Устанавливая компактный встраиваемый духовой шкаф своими руками, нужно быть предельно осторожным, чтобы случайно не дотронуться до деталей, находящихся под напряжением.

Как выбрать встраиваемый духовой шкаф?

Встраиваемая духовка – не только незаменимая деталь кухни, но и аксессуар, способный украсить любой интерьерный стиль. Поэтому к ее выбору нужно относиться серьезно, и учитывать множество нюансов. Чтобы подобрать для себя подходящую модель, иногда достаточно бывает ознакомиться с различными отзывами и рейтингами.

Прежде чем приобретать бытовую технику, следует определиться, какими будут встраиваемая духовка и варочная панель – зависимыми или нет. Зависимый вариант обязывает встроить их в одной тумбе, а независимый предоставляет большую свободу.

К счастью, современные компактные модели духовок не обязывают размещение непосредственно под варочной поверхностью. Для собственного удобства можно выделить место для нее в шкафу-колонне или любой другой подходящей нише.

Несмотря на широкий функционал и высокие рейтинги современной бытовой техники, с расчетом на их безопасность, все-таки стоит хорошо подумать, прежде чем размещать духовой шкаф в нижней тумбе, особенно для семей, где есть маленькие дети. Чтобы ребенок случайно не обжегся, лучше приобрести модель с дверцей из двойного или тройного стекла.

Выбор духовки по способу нагрева имеет большое значение. Если в доме проведен газ, то целесообразнее будет остановиться на газовой модели. Они гораздо экономичнее и проще в эксплуатации. Но электрические варианты обладают большими функциональными возможностями.

При выборе духовки нужно ориентироваться на модели с максимальным количеством функций. Это значительно облегчит процесс готовки и сократит время работы на кухне. Например, такая опция, как таймер, не допустит, чтобы блюдо подгорело, предупредив о готовности еды. Различные режимы позволят комфортно запекать, тушить или томить блюда, а также размораживать продукты. С помощью функции самоочистки не придется тратить драгоценные часы на оттирание жирного налета в духовке. А конвекционный режим позволит распределить температуру внутри, что обеспечит равномерную прожарку пищи. Рейтинги таких печей довольно высоки, а отзывы преимущественно положительные.

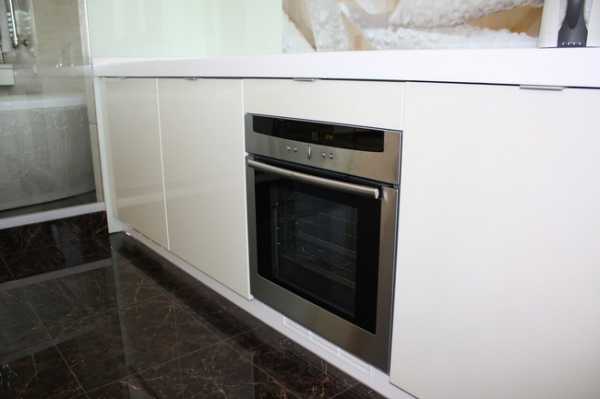

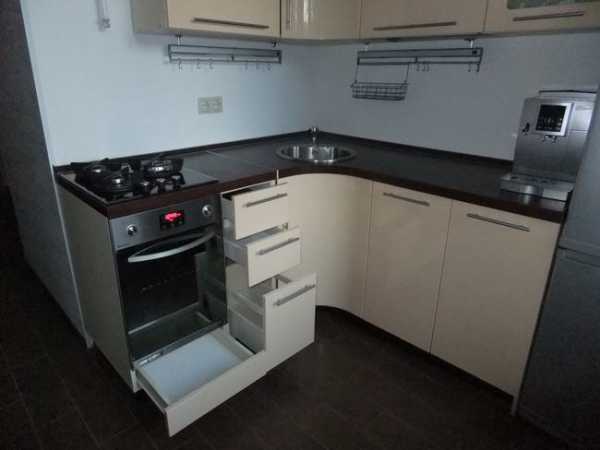

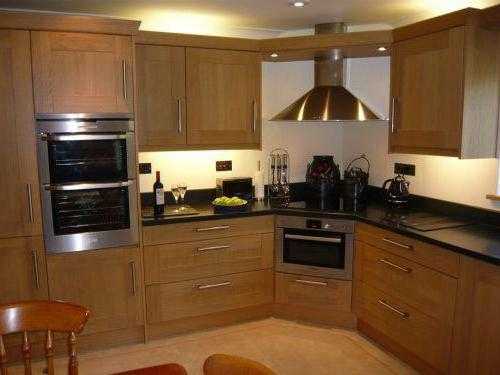

Интерьер кухни со встроенной духовкой

Современные варианты независимого духового шкафа и варочной поверхности, сильно разнообразили возможности кухонного интерьера. Теперь каждый может выбрать для себя наиболее удобное расположение бытовых приборов, сделав пространство эргономичнее и привлекательнее.

Благодаря широкому выбору духовок в различных цветовых решениях, в том числе и белых, есть возможность оформить кухню в любом стиле и оттенке. Самыми популярными судя по отзывам и рейтингу на сегодняшний день являются: классический стиль, минимализм и хай-тек. Чаще всего в их дизайне используется белый цвет, поэтому, чтобы гармонично вписать в гарнитур бытовую технику, можно приобрести ее в белых тонах.

Куда встроить духовку:

• В шкаф-колонну: такое решение считается удачным только для просторной кухни, так как пенал, даже белого цвета, занимает много места и визуально загромождает помещение.
• В тумбу: стандартное и привычное размещение духовки, если ориентироваться на рейтинг и отзывы. Когда духовой шкаф является независимым, то не обязательно устанавливать его под варочной поверхностью.
• В остров: если размеры белой кухни позволяют расположить посередине остров, то можно встроить духовой шкаф туда.
• В высокую тумбу: кухонный гарнитур может завершаться высокой тумбой – это отличное место для встраиваемой духовки.

Неважно, какого цвета и стиля будет кухонный гарнитур – белый, черный, красный или любой другой, духовой шкаф сделает его красивым, современным и эргономичным.

Чтобы не ошибиться в выборе, и приобрести то, что нужно, необходимо подробно изучить различные варианты духовых шкафов, рейтинги и отзывы о них. Важно ориентироваться не только на внешний вид, но и на функциональные особенности. Если учесть все советы и рекомендации по установке своими руками, то встраиваемая духовка станет незаменимой деталью кухонной техники, способная значительно облегчить и разнообразить приготовление пищи.

Загрузка…

kuhniclub.ru

особенности, правила монтажа в столешницу

В кухонных помещениях современных городских квартир, их владельцы все чаще отказываются от классических электрических и газовых плит, а предпочитают использовать разделенные системы для приготовления горячей пищи. Это связано с большим удобством пользования кухонными приборами в домашних условиях, когда духовой шкаф используется относительно редко, в то время как варочная плита приготовлена для многократного ежедневного приготовления горячей пищи.

Особенности духовых шкафов

Конечно ни одна рачительная хозяйка не может обойтись без духового шкафа. Именно его использование позволяет приготовить в домашних условиях деликатесные блюда, кондитерские изделия, и другие элементы меню, которые не предназначены для каждодневного приготовления. Сегодня рынок предлагает достаточно большое количество этой бытовой кухонной техники, отличающейся своим конструктивным устройством, принципом работы, функционалом, вместимостью и другими особенностями. Поэтому прежде чем остановить взгляд на конкретной модели, и спешить подстраивать под нее кухонную мебель необходимо внимательно изучить все особенности этих приборов.

По способу монтажа духовые шкафы (духовки) делятся на:

• Независимые, которые модно установить в мебельную нишу и легко перемещать с одного места на другое;
• Встраиваемые, которые устанавливаются в мебельных нишах на постоянной основе и их демонтаж производится только при замене мебельных изделий или выходе шкафа из строя.

По способу нагрева духовки подразделяются на:

• газовые, подключение которых должны производить специалисты соответствующих организаций;
• электрические, которые вполне можно смонтировать самостоятельно.

Помимо простоты монтажа электродуховки имеют и другое преимущество по сравнению с электрическими газовыми шкафами:

• нагрев газового устройства осуществляется благодаря сжиганию газа, поступающего через форсунки – горелки в нижнюю (донную) часть рабочей камеры, что создает неравномерность обогрева всего ее объема;
• электродуховки имеют нагревательные элементы, расположенные снизу, сверху и с боков камеры, что обеспечивает более равномерный нагрев, а, следовательно, и повышает качество приготовленных блюд.



Установка в нише

При установке встраиваемого духового шкафа монтажные работы начинаются с подготовки ниши, где он будет постоянно находиться и функционировать. Одно из главных условий использования ниши:

• отсутствие перекосов дна, стенок и верхней панели;
• максимальная параллельность днища уровню земли;
• перпендикулярность плоскостей стенок, днища и потолка.

Несоблюдение этих условий приводит к неравномерному эксплуатационному нагреву, что значительно сокращает срок службы изделия.

Так как приготовление пищи сопровождается выделением большого количества тепла, между стенками духового шкафа и самой ниши необходимо оставить определенный зазор, величина которого зависит от электрической мощности изделия. Для большинства бытовых моделей зазоры можно выбирать из следующих условий:

• расстояние между задней стенкой духовки и стенкой ниши должно быть равным 40,0 миллиметрам;
• зазоры между боковыми стенками шкафа и ниши вбираются в пределах 50,0 миллиметров;
• зазор между днищем шкафа и нижней плоскостью ниш должен быть не менее 90,0 миллиметров.

Подключение электрического духового шкафа

Для подключения электрического духового шкафа в домах старой постройки необходимо от счетчика, до места установки духовки проложить из трехжильного кабеля с медными проводниками проложить отдельную линию. Для этого в электрощитке устанавливается отдельный автоматический выключатель, рассчитанный на аварийное срабатывание при токе 25,0 ампер. Кабель (например, «ВВГ – 3х2,5») наиболее просто проложить наружным способом используя кабель-канал.

Если электродуховка потребляет более 3,5 киловатт, то автомат выбирается на 32,0 ампера, а кабель – «ВВГ – 3х4,0». Тип розетки зависит от выбранной штекерной вилки. Наибольшее распространение получили трёхштекерные пары «вилка-розетка» с подключением фазы (220,0 вольт), нуля и заземления. Все работы по подключению производятся в обесточенном помещении.Питающий провод, с установленной электровилкой, подключается к клемной коробке, расположенной на задней стенке электродуховки.

Особенности установки

Наличие духового шкафа подразумевает использование варочной панели. Несмотря на то, что сегодня на рынке имеется три вида этих приборов:

• электрические;
• индукционные;
• газовые.

На заметку!

При установке электрического шкафа целесообразно установить варочную панель, нагревающуюся при помощи электроэнергии. Это может быть или индукционное, или электрическое устройство.

Подключение к сети не отличается от аналогичных процедур в отношении электродуховки. Однако установка в столешницу имеет свои нюансы. Прежде всего, если предполагается установить прибор в уже имеющуюся мебель, например, в тумбу, то необходимо выбрать его габаритные размеры несколько меньшие габаритов столешницы по периметру. Установка зависит как от типа самой панели (индукционная или электрическая), так и от материала столешницы. Заранее продумайте установку плинтуса.

Подготовительные работы по установке

Перед началом монтажных работ необходимо убедиться в том, что:

• к месту установки электроплиты возможно подвести электрокабель, по аналогии с электромонтажными работами при установке электродуховки;
• расстояние от розетки до места установки не превышает длины электрического шнура, которые входят в комплект.

Установка в столешницу из МДФ

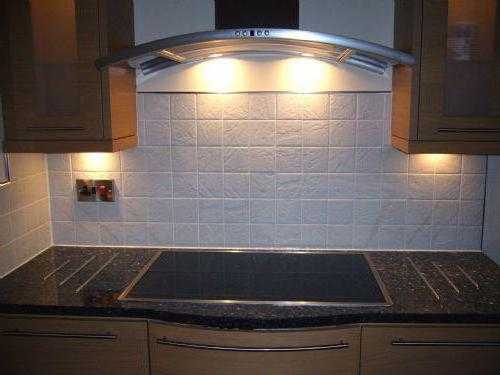

При установке устройства в столешницу, изготовленную из МДФ или ламинированной древесностружечной плиты последовательность операций по встраиванию следующая:

• по размерам периметра указанным в инструкции по монтажу конкретной модели в столешнице прорезают отверстие — если инструкция отсутствует на поверхности столешницы вычерчивают габариты панели, а затем с каждой стороны отнимают по 5,0…10,0 миллиметров;
• для уменьшения сколов кромки отверстия, при его прорезывании электролобзиком, оснащенным мелкозубчатой пилкой, снаружи линии пропила наклеивают малярный или строительный скотч;
• пропиленную кромку отверстия обрабатывают силиконовым герметиком, который предотвратит разбухание и расслоение при попадании на нее воды;
• в пропиленное отверстие устанавливается и закрепляется электропанель.

Внимание!

При прорезании отверстия следует соблюдать особую точность. Ошибка в 10,0 миллиметров приведет к непоправимому повреждению, что потребует замены столешницы.

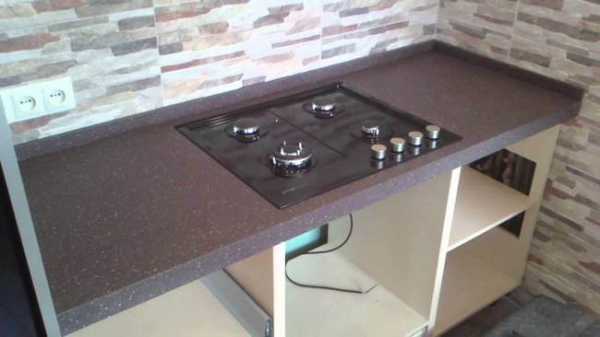

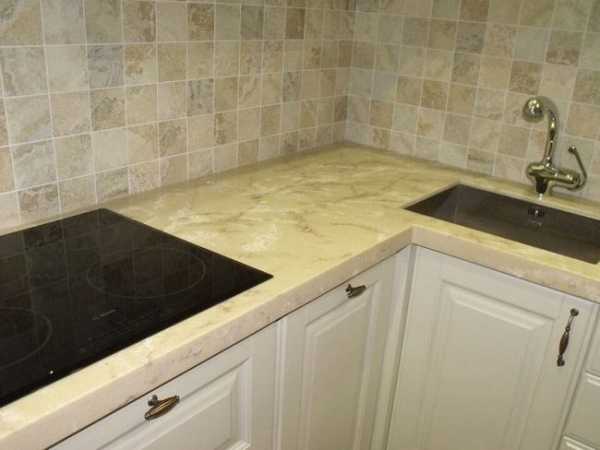

Установка в столешницу из искусственного камня

Достоинством столешницы из искусственного (акрилового) камня является ее значительно большая долговечность по сравнению с деталями из МДФ-ЛДСП – плиты. Обычно, при заказе этого типа столешниц, отверстие под варочное устройство подразумевается заранее. Если отверстия нет, то оптимальным решением будет обращение к специалисту, который за незначительную плату выполнит все необходимые работы.

Какую выбрать тумбу

Некоторые владельцы квартир с гордостью демонстрируют своим гостям тумбу, в которую установлен духовой шкаф, а сверху смонтирована варочная панель. Конечно подобный мебельный предмет выглядит довольно современно. Однако при этом нарушается основной принцип разделенного приготовления пищи. По своей функциональности эта тумба, представляет собой классическую газовую или электрическую плиту, оформленную в более современном дизайне.

Впрочем, вкусы и потребности у каждого квартировладельца сугубо индивидуальны. При подключении тумбы с панелью и электродуховкой следует предусмотреть наличие электропроводки, рассчитанной на суммарную мощность, потребляемую обоими кухонными устройствами.

Видео

В видео обзоре можно посмотреть, как нужно устанавливать встроенные духовые шкафы.

mebeltrends.ru

инструкция и рекомендации :: SYL.ru

Использование встраиваемой техники позволяет экономить пространство, вместе с этим повышая и эргономику с точки зрения эксплуатации кухонного помещения. Практически каждый производитель духовых шкафов имеет в своей линейке несколько моделей, которые интегрируются в установленную мебель. Данное решение требует от пользователя выполнения точных расчетов, на основе которых и производится монтаж. Чтобы правильно встроить духовку, нужно соответствующим образом подготовить и коммуникационное обеспечение. Доступ к электросети является ключевым условием в данной части, но и оценка состояния инженерных каналов имеет большое значение, если они располагаются в зоне работы печи.

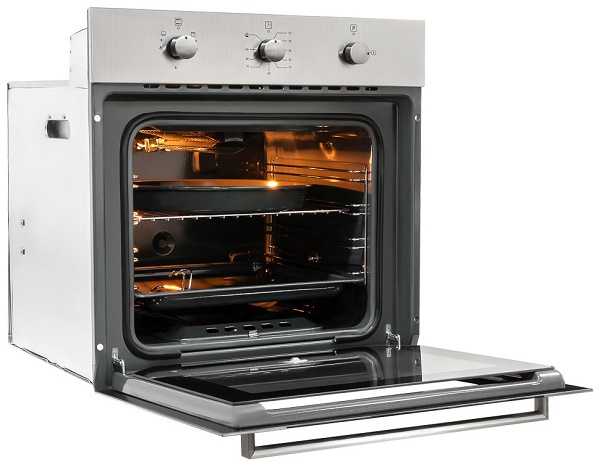

Виды духовых шкафов

Встраиваемые модели духовых шкафов различаются и по конструкции, и по принципу работы. Оба этих фактора в той или иной мере будут влиять на процесс установки и предварительные расчеты. Что касается конструкции, то выделяют два типа – зависимые и независимые модели. В первом случае варочная панель неразрывно будет связана с базовым прибором, а во втором допускается возможность физического отделения функциональной поверхности. Но вопрос о том, как встроить духовку и варочную панель, легко разрешается, если заранее определено место установки. Собственно, и зависимая, и независимая конструкции вполне могут интегрироваться в кухонный гарнитур любого типа, который соответствует технике по размеру. Принцип работы шкафа определяет некоторые условия подключения. Существуют электрические и газовые модели, соответственно, пользователь должен будет учитывать не просто доступность прибора к сети, но и правила безопасного использования техники.

Возможные варианты установки

Интегрировать печь можно в разные функциональные зоны, учитывая конструкционные особенности конкретной модели. Наиболее распространенным и надежным с точки зрения эксплуатации является вариант размещения в специальном коробе. Некоторые изготовители духовок поставляют такие конструкции в комплекте с техникой, но в целях экономии можно выполнить короб и самостоятельно. Тем более что в этом случае можно подогнать размеры специально под конкретный кухонный гарнитур. Но легче всего встроить духовку своими руками в пространство тумбы или готового шкафа из кухонного гарнитура. Для этого достаточно произвести выводы электро- или газовой сети, зафиксировать технику в нише и произвести необходимые изоляционные работы. Недостатком таких решений является ограниченность в возможностях монтажа: все-таки готовая мебель чаще всего не поддается коррекции, и монтировать прибор нужно будет в строго заданных условиях с определенными параметрами.

Расчет размеров короба для установки

Модульный короб выступит своего рода конструкционной оболочкой для духовки. Конкретные размеры будут зависеть от характеристик модели оборудования, но есть и рекомендуемые стандарты, соответствующие большинству модификаций, предлагаемых на рынке. В частности, общая высота короба, как правило, составляет порядка 80-90 см. При этом надо учитывать, что часть этой величины будет отведена на выдвижной нижний ящик и ножки конструкции. В итоге должно остаться примерно 60 см специально для размещения корпуса техники. По ширине и глубине размер также находится в пределах 60-70 см. При этом есть и компактные модели. Чтобы встроить духовку такого типа, на первый взгляд, вполне можно обойтись небольшим ящиком. Но специалисты и в этом случае рекомендуют придерживаться стандарта. Даже если прибор не требует создания ниши с параметрами 60х60 см, использование такого короба избавит от необходимости дальнейшей переделки конструкции под другую стандартизированную кухонную технику. А свободное пространство в самой нише можно использовать и для других целей.

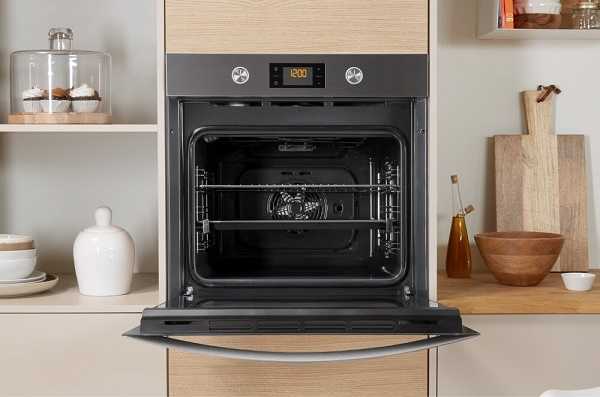

Оптимальная высота размещения шкафа

Еще на этапе выбора места для установки следует определиться с характером управления техникой. Помимо конструкционных нюансов размещения духовки, есть и существенный эргономический аспект. Он определяет, на какой высоте будет удобнее пользоваться техникой. Собственно, варианта два: или классическая напольная модель размещения в том же коробе на колесиках, или установка в пенале на высоте. Второй вариант многими домохозяйками рассматривается как наиболее удобный, но и тут есть свои нюансы. В вопросе относительно того, как встроить духовку в пенал, важен момент надежности. Как правило, в такой конфигурации техника устанавливается на второй уровень кухонного гарнитура. Опять же с точки зрения надежности и безопасности, нижний ярус желательно оставлять свободным от бытовых приборов, но в этом случае придется или изначально закладывать в пенал и соседние модульные блоки необходимый запас прочности, или уже в процессе установки включать в конструкцию армирующие элементы для придания стенкам жесткости.

Интеграция в «Альбру»

Для начала стоит разобраться, что собой представляет кухня «Альбру». Это предельно оптимизированный вариант кухонного гарнитура с минимальным набором принадлежностей. Причем оптимизации производитель подверг все, что можно было. И размеры модулей, и отделку, и основные материалы изготовления. Можно ли встроить духовку в «Альбру»? Теоретически это возможно, но при некоторых условиях. Уже говорилось о том, что существуют компактные духовки, для которых все же стоит применять ниши стандартных размеров. Но в данном случае модульные отсеки изначально отличаются малыми габаритами, что позволяет органично в них встраивать мини-духовки. И если с подгонкой по размерам проблем может не возникнуть, то способность гарнитура выдерживать нагрузки в ходе эксплуатации духовки вызывает сомнения. Дело в том, что «Альбру» много критики получает как раз по части низкого прочностного ресурса – слабые древесно-стружечные панели едва ли выдержат на весу даже прибор небольшого размера. И это не говоря о возможных термических воздействиях, которые могут нанести вред слабозащищенной отделке поверхностей гарнитура.

Как располагать духовку под столешницей?

Вопрос относительно техники установки духовки под столешницей в первую очередь решается с учетом конфигурации оборудования. К этому решению следует подходить, когда определена взаимосвязь основы и варочной поверхности. Если эти компоненты размещаются отдельно, то потребуется организация двух технологических точек. В первой будет установлена непосредственно печь, а во второй – варочная поверхность. Потребность в разделении обусловливается тем, что существуют разные эргономические требования к характеру расположения этих частей. Чтобы встроить духовку в место под столешницей, достаточно рассчитать пространство под рабочей поверхностью и заранее подвести коммуникации. Столешница будет своего рода защитным верхом для техники, хотя в промежутке между ними следует предусмотреть изоляционные переходы. Что касается варочной поверхности, то она размещается в вырезе полотна столешницы. Ее можно интегрировать в «окошко» плиты или же установить в полностью свободную нишу, которая соединит собой два края цельного полотна. В любом случае нужно изначально произвести обработку столешницы специально под параметры варочной поверхности.

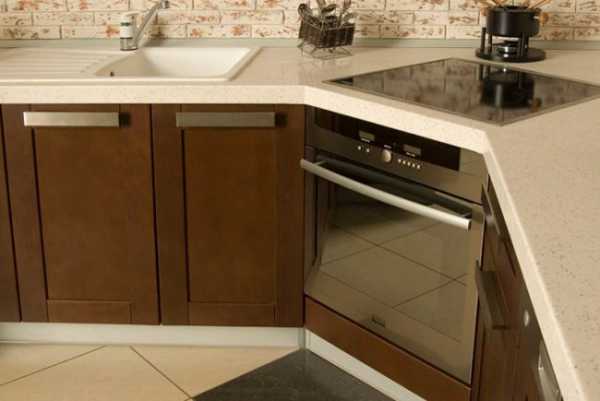

Как встроить духовку в угол кухни?

Угловое размещение бытовой техники часто оправдывает себя как способ экономного расхода свободного пространства. Обычно угол на кухне как таковой является бесполезным участком, который занимают тумбы. Но если его обустроить духовкой, то освободится более эргономичное пространство в прямой и комфортной для применения линейке гарнитура. Итак, встроить духовку в угол можно двумя способами. Во-первых, это изначальный выбор модели, ориентированной на такой вариант размещения. В этом случае и варочная поверхность будет иметь угловую конструкцию. Технику можно также интегрировать или в коробе, или отдельно – так, чтобы корпус органично вошел в свободную ячейку между соседними предметами обстановки. Как раз второй вариант предполагает использование модульного короба. Данное решение выгодно тем, что оно позволяет устанавливать таким образом и стандартные модели духовки, конструкция которых не ориентируется на угловое размещение.

Рекомендации по монтажу

Физическая установка не требует выполнения особых операций, но некоторые нюансы все же стоит учесть. Нижняя часть должна иметь прочную подложку сантиметра на 2-3 в высоту. Она должна иметь противоскользящие, огнеупорные и демпфирующие свойства. Такие материалы обычно выпускают и сами производители бытовой кухонной техники. Непосредственно крепление реализуется шурупами, но не во всех случаях. Если встроить духовку в шкаф на втором ярусе гарнитура, то жесткую фиксацию выполнить необходимо, причем к самой стене. Напольная установка обычно не предполагает выполнение таких действий.

Советы по технике безопасности при подключении

От того, насколько правильно была подключена техника, зависит не просто ее работоспособность, но и безопасность дома в целом. В первую очередь специалисты предостерегают от любых соединений по скрутке. Это хоть и простой, но небезопасный способ подключения проводов. Также не рекомендуется делать прямые соединения жил, выполненных из разных материалов, например из меди и алюминия. Качественно встроить духовку и правильно ее подключить можно только с помощью винтовых клеммников. Кроме того, сведение проводки с электрощитом должно производиться через автомат, работающий в отдельном порядке.

Особенности установки газовых шкафов

Использовать газовые духовки можно только при условии, что в помещении отсутствуют другие источники открытого пламени и есть стабильно работающая система вентиляции. В зависимости от модели могут предъявляться и другие требования, поскольку степень надежности у разных модификаций отличается. Подключается газовая техника посредством специальной гибкой трубы к источнику, расположенному минимум в 1,2 м. Таким образом, чтобы встроить духовку в кухню, нужно рассчитать и удаленность техники от места подводки газа. После подключения следует проверить, нет ли в помещении характерного запаха газа. Также с помощью мыльного раствора проверяются места стыков труб – появление пузырьков на поверхности свидетельствует об утечке.

Заключение

Установка любой техники на кухне требует учета самых разных аспектов эксплуатации. Духовка не является исключением, поэтому, чтобы не разочароваться в ее функциях, пользователь должен иметь представление о характере их будущего использования. Чаще всего специалисты предлагают встроить духовку в шкаф на полу. Эта схема подходит большинству домохозяек и по соображениям эргономики, и как оптимальный вариант с точки зрения технико-конструкционной целесообразности обустройства помещения. Но в других случаях может быть уместен и способ раздельного размещения духового шкафа под столешницей. Если же речь идет о маленькой кухне, то стоит рассмотреть и довольно необычные варианты размещения духовки в углу или на высоте, в нише пенала.

www.syl.ru

как не ошибиться с встройкой

Оглавление статьи:

Вступление

Недавно подбирал шкаф-стол для встраиваемой бытовой техники, а точнее шкаф для встраиваемого духового шкафа. Оказалось это не так просто, как кажется сначала. И всё из-за отсутствия правдивой информации про уазмеры встроенных духовых шкафов. Расскажу, что удалось выяснить и как не ошибиться с встройкой духовки.

Размер стола это не размер ниши

Так сложилось, что мне был нужен отдельный нижний шкаф (стол) под встраиваемую духовку. Причем глубина шкафа не должна превосходить 550 мм. Как оказалось это не так просто.

Стандартные нижние шкафы под встраиваемую технику, имеют габаритные размеры 600×600×820 мм с ножками или 600×600×720 мм без ножек. Чаще, шкаф разделен в нижней части полкой или полкой с ящиком. Подробно о размерах нижних шкафов в статье Высота нижних кухонных шкафов.

В магазине Столплит, подобные шкафы оказались чуть больше, их глубина 563 мм, что мне не подходило.

Нашел стол в магазине Hoff. Там подобные столы под духовку глубиной 510 или 550 мм. Размер (ШхВхГ): 600х820х510 мм. Ниша у этого шкафа 60х56,8х51 (ВхШхГ), хотя глубина стола для встраивания значения не имеет (об этом чуть ниже).

Считаем размер ниши от размеров мебели

Итак, стандартный шкаф-стол для встраиваемой техники имеют стандартную ширину, по габаритам, 600 мм. Глубина шкафов разная, 563 мм, 550 мм, 540 мм, даже есть шкафы глубиной 450 мм.

Габаритный размер ширины 600 мм, не означает, что это ширина ниши шкафа. Она будет меньше на две толщина стенок шкафа.

В стандартном варианте толщина стенок шкафа 16 мм (могут быть 18 мм), это значит, что ниша в столе-шкафе будет шириной 568 мм.

Кстати, встроить духовку с глубиной 520-525 мм, в шкаф глубиной 450 мм вполне реально, часть духовки будет «висеть» для вентиляции. Главное чтобы столешница была 600 мм.

Размеры встроенных духовых шкафов

Высота духовки может быть проблемой

На самом деле, как говорят и пишут профессионалы встройки, проблема не в ширине ниши, хотя она тоже важна, а проблема в высоте духовки.

Практически все духовые шкафы не помещаются в нишу высота, которой ниже 598 мм. Виной всему блок ручек управления. Это особенно актуально, для установки духового шкафа в стойку, а не в стол. Стандартный размер короба нижнего шкафа кухни 720 мм и при желании в него поместится любая духовка.  А вот ниши в стойках имеют строгие размеры ниш, которые изменить нельзя.

Размеры встроенных духовых шкафов пример №1

Не верьте всему, что написано

Продолжаю историю. В магазине бытовой техники подобрал приемлемую модель духового шкафа. В описании написано, размеры духовки 600×520×600 (Ш×Г×В). Что меня очень устраивала это глубина 520 мм. Духовки глубиной 600 мм никак не влезали в кухонный ряд.

Однако, по этому описанию совсем не понятная ситуация с нишей под духовку. Ширина 600 мм, относится к габаритам лицевой панели духовки и ничего не говорится, о требуемой ниши для её встраивания.

И тут началось самое веселое. При попытке найти требуемые размеры ниши этой духовки, я постоянно встречал только один размер, ниша должна быть 580×525×560 (Ш×Г×В). Что понятно, никак не вписывается в стандартный стол для духового шкафа шириной 600 мм, с нишей 568 мм (расчет выше).

Найденные данные вызывали явное сомнение. Так и оказалось. Я нашел родную инструкцию PDF об эксплуатации выбранной мною духовки. Оказалось, что данная модель может вписаться (встроится в нишу с минимальными размерами 555×525×598 (Ш×Г×В), а фасадная панель имеет размеры 595×595 мм.

Это значит, что фасадная панель духовки прекрасно ляжет при встраивании на стенки шкафа-стола с габаритами ширины 600 мм.

На фото я показал название этого духового шкафа. А вместо вывода не верьте всему, что пишут, даже консультанта магазина проверяйте, лучше собственной рулеткой.

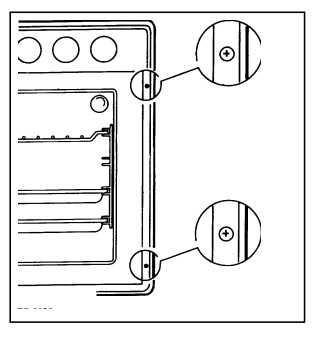

Пример крепления духовки к шкафу

Другие размеры встроенных духовых шкафов для информации

Подобрал несколько инструкций где отлично указаны размеры встроенных духовых шкафов и размеры требуемых ниш под эти духовые шкафы.

Духовой шкаф bosch hbg672bb1f vsДуховые шкафы zanussi серии zbq 631, zbq 861духовка ELECTROLUx 53410AKРазмер ниш для духовки ELECTROLUXвстроенная духовка с микроволновой решеткой EM3200Einbauschema EH63-EH69

P.S.

Кстати, я нашел кухонный шкаф для духовки, совершенно не там где искал. Подошел шкаф на 600 мм, под названием, шкаф для накладной мойки.

©remont-kuxni.ru

Еще статьи

Похожие статьи

Поделись статьей с друзьями:

remont-kuxni.ru
