Электромонтажная схема
соединения приборов в электрическом щитке

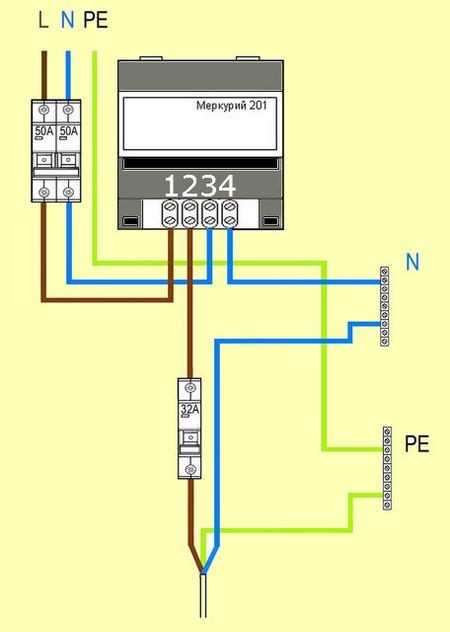

Ниже приведена фотография электромонтажной схемы соединения счетчика, автоматов защиты и УЗО между собой в электрическом щитке. Схема является типовой для небольшой городской квартиры или дачного домика.

Электроэнергия с автоматического выключателя, установленного в электрическом щитке подъезда, подается непосредственно на электросчетчик. Если УЗО нет, то со счетчика фазный провод L идет непосредственно на автоматические выключатели, а нулевой на клеммную планку. Заземляющий провод PE подключается напрямую к планке заземления.

В случае необходимости установить УЗО в отдельные ветви электропроводки, например ванной комнаты, то его можно включить в разрыв проводов в любом месте, как до автоматического выключателя, так и после него. Можно УЗО установить непосредственно на стенке перед вводом электропроводки в ванную комнату в дополнительной небольшой электрической коробке.

Мой щиток создавался под уже имеющуюся электропроводку и состоит всего из электрического счетчика и двух автоматических выключателей. Соединение проводов с помощью клеммной планки и перемычек я заменил скрутками, пропаянными припоем. Провод заземления PE в квартирной электропроводке отсутствует, поэтому он остался никуда не подключенным.

Как выбрать и подключить электрический счетчик

Счетчики электроэнергии бывают механические, электромеханические и электронные. В настоящее время, как правило, устанавливают электронные. В независимости от конструктивных отличий, подключаются счетчики по одинаковой электрической схеме.

На фотографии представлена электрическая схема подключения на примере электросчетчика «Меркурий 200». Приходящий из подъездного щитка фазный провод всегда подключается к первому левому контакту счетчика, а ко второму, из которого выходит фазный провод, подключается нагрузка. К следующим контактам, которые внутри счетчика соединены между собой, подключается нулевой провод. После подключения проводов к электросчетчику винтовая группа закрывается крышкой и пломбируется.

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: — количесвто фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет

электронный однофазный двух тарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности. Бюджетной моделью является счетчик отечественного производителя «Меркурий 200.02», который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа электрического счетчика, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода. Подробнее…

Как выбрать и подключить автомат
защиты электропроводки

Этому вопросу на сайте посвящена отдельная статья, с которой можно ознакомиться прейдя по ссылке ниже.

Как выбрать и подключить автомат защиты электропроводки

Как выбрать автомат по сечению провода и типу B, C и D, маркировка, электрическая схема подключения, устройство и принцип работы. Как закрепить и снять автомат в щитке на DIN-рейке, правило подключения проводов. Почему запрещено на нулевой провод устанавливать автоматический выключатель. Подробнее…

Устройство защитного отключения (УЗО)

Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и пред принятием решения провел анализ.

Принцип работы УЗО

Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.

Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.

Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.

В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.

Как выбрать УЗО

Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.

УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата. При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.

Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа УЗО, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить УЗО

Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке. Подробнее…

Необходимость установки УЗО

При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.

В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.

Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.

Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.

Дифференциальный автоматический выключатель

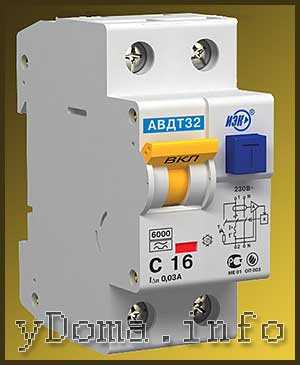

Для тех, кто решил устанавливать УЗО, есть возможность заменить автоматический выключатель и УЗО одним устройством, которое выполняет сразу две функции – защиту от короткого замыкания и УЗО.

Для выбора дифференциального автомата сначала определяются параметры автоматического выключателя защиты от короткого замыкания и УЗО по выше приведенной методике. На основании полученных параметров выбирается тип дифференциального автомата.

Я бы не рекомендовал установку дифференциального выключателя, так как в случае выхода из строя автомата или УЗО придется менять выключатель полностью, а стоит он дорого.

Как правильно подключить к электросчетчику провода

Когда я зажимал провода в клеммах электросчетчика, то перед зажимом просто снял с проводов изоляцию на полтора сантиметра и вставил в клемму.

Верстая эту статью, понял, что можно было подключение сделать более надежным. Клеммы у счетчика «Меркурий 200» представляют собой две плоские пластины, между которыми зажимаются провода. Ширина пластин составляет около 5 мм. Следовательно, была упущена возможность увеличить площадь контакта проводов с клеммами простым способом. А сейчас переделать уже поздно, так как счетчик опломбирован.

Электропроводка в моей квартире выполнена проводом диаметром 1,8 мм, следовательно, если перегнуть провод, как на фотографии, то он свободно войдет в клемму счетчика и таким образом площадь контакта провода с клеммой увеличится в два раза. В дополнение будет исключен перекос контактных пластин в клеммах. Таким способом желательно подключать провода и к УЗО или автоматическим выключателям, если у них присоединительные клеммы имею плоскую форму и позволяет диаметр провода.

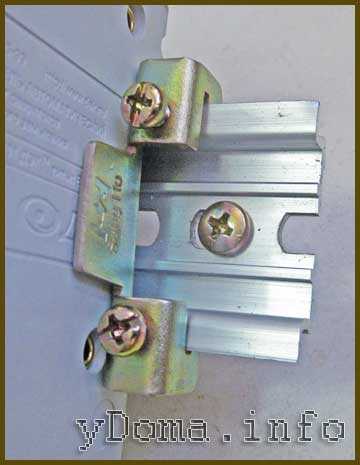

DIN-рейка для крепления
автоматических выключателей и УЗО

Самым распространенным способом крепления коммутационных электрических приборов, будь то автоматические выключатели, УЗО, реле, трансформаторы, розетки и многих других является крепление на так называемой DIN-рейке с помощью защелок.

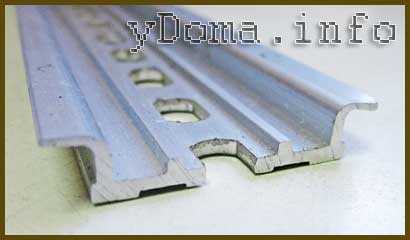

Название «DIN-рейка» пришло к нам из Германии, аббревиатура DIN расшифровывается как Deutsches Institut fur Normung. DIN-рейка является стандартом для всех европейских стран. В России DIN-рейка в соответствии с ГОСТ Р МЭК 60715-2003 обозначается ТН35. DIN-рейка представляет собой литой или штампованный профиль из стали или алюминия шириной 35 мм. Длина рейки выбирается исходя из количества и ширины планируемых к установке коммутационных электроприборов.

DIN-рейка завоевала широкую популярность у электриков благодаря простоте подключения, легкости установки и демонтажа со щитка электроприборов. Для того чтобы установить автоматический выключатель на DIN-рейке потребуется всего несколько секунд. Нужно завести выключатель пазом за верхний выступ рейки и нажать на нижний край выключателя. Подпружиненная защелка на выключателе надежно зафиксирует его. На фотографии защелка выделена розовым цветом.

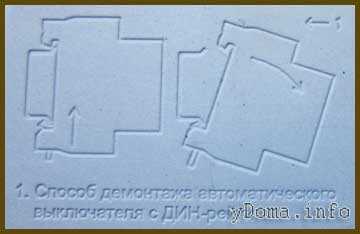

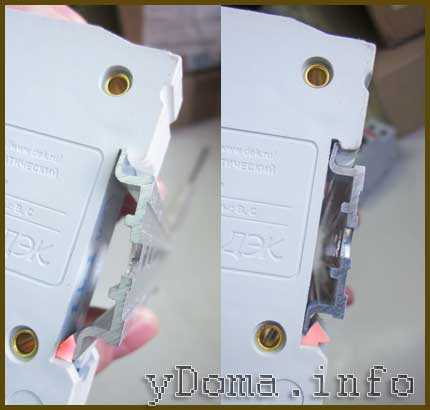

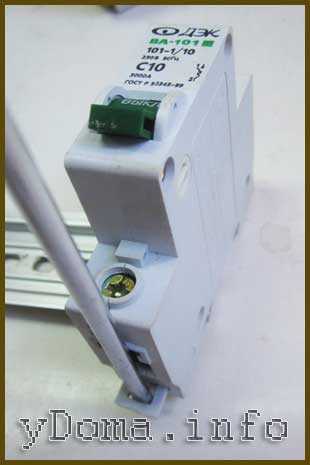

Для демонтажа изделия с DIN-рейки достаточно лезвие отвертки вставить в специальное ушко в нижней части изделия и отвести его в сторону. Защелка отойдет, и электроприбор можно будет снять.

Встречаются электроприборы, которые можно демонтировать без инструмента. Вот фотография схемы демонтажа электроприбора с креплением такой конструкции.

Для исключения самовольного перемещения электроприборов на DIN-рейке дополнительно устанавливают ограничители. DIN-рейка на щитке крепится непосредственно на его задней стенке с помощью винтов.

Как сделать и закрепить
электрический щиток своими руками

Внимание! Перед работой по замене или ремонту счетчика и автоматических выключателей, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить автоматический выключатель в распределительном щитке, который обычно находиться на лестничной площадке и проверить надежность его отключения с помощью индикатора фазы.

Когда я въехал в квартиру, то перенес щиток со счетчиком и пробками на

ydoma.info

Схема подключения электросчетчика в квартире

Как принципиально устанавливается электросчетчик

Электросчетчик устанавливается для всех квартир, для учета электроэнергии ( учета потребления) и является обязательной составляющей квартирной электропроводки.

В ПУЭ  ( п. 7.1.59- 7.1.66) определены два места установки электросчетчика для квартиры:

1. В квартире, в квартирном щитке или на специальной панели;
2. Вне квартиры на лестничной клетке в этажном щитке.

Электросчетчик  должен отключаться от питающей линии. Это делается для обеспечения безопасного обслуживания счетчика. То есть до электросчетчика должен быть установлен коммутационный аппарат, будь то автоматический выключатель или пакетный выключатель.

После электросчетчика должны быть установлены аппараты защиты, для защиты всех групп электропроводки квартиры. То есть, после счетчика на каждую группу розеток и группу освещения нужно установить автоматы защиты или дифференциальные автоматы.

Ну вот, в общем, то и все правила по который составляется схема подключения электросчетчика в квартире.

Обобщим. Принципиальная схема подключения электросчетчика выглядит так.

Питание квартиры →Автоматические выключатели→Электросчетчик→Автоматы защиты групп проводки.

Схема понятна и проста в исполнении.

Стоит напомнить, что счетчики бывают однофазные (напряжение питания 220 Вольт) и трехфазные (напряжение питания 380 Вольт). Понятно, что принципиально схема подключения электросчетчика в квартире для обоих напряжений одинаков, различаются лишь детали исполнения.

Однофазная схема подключения электросчетчика

Однофазные электросчетчики устанавливаются в электрических сетях напряжением 220 Вольт,  между распределительной цепью подъезда и групповыми цепями квартиры.

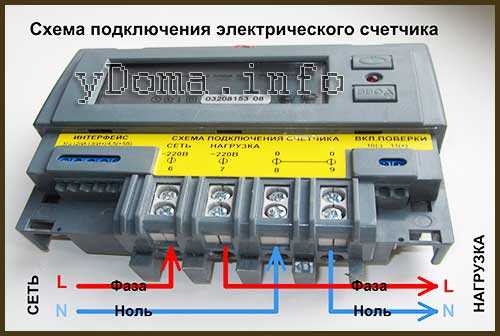

На счетчике, для подключения, под защитным коробом, есть четыре силовые клеммы. Для подключения используются только фазный (L) и нулевой рабочий (N) провода сети. Провод заземления (PE) к электросчетчику не подключается. Защита электросети квартиры осуществляется автоматом защиты ( на данной схеме — одной группа, один автомат) квартиры.

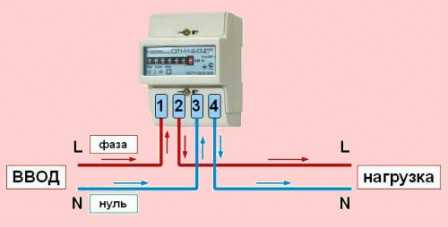

Предлагаю посмотреть визуальную и почти принципиальную схемы подключения однофазного электросчетчика.

Трехфазная схема подключения счетчика

Трехфазные счетчики прямого подключении, то есть подключения без трансформаторов, устанавливаются в сетях с максимальным током до 100 Ампер и напряжением питания 380/220 Вольт.

Устанавливаются трехфазные счетчики между распределительной цепью подъезда и  групповыми цепями квартиры. Со стороны питания (генератора) устанавливается прибор отключения, после счетчика, устанавливаются защитные приборы, защищающие. Как электропроводку групповых цепей, так и сам электросчетчик.

Для подключения используются только фазные (L1,L2,L3) провода  и нулевой рабочий (N) провод сети. Провод заземления (PE) к электросчетчику не подключается.

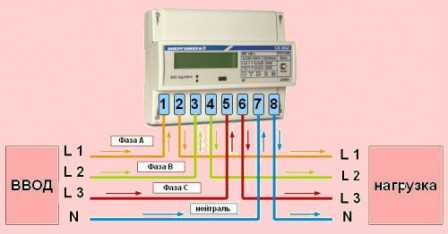

Посмотрите две схемы подключения трехфазного электросчетчика.

©Ehto.ru

Рекомендуемые статьи по теме

Похожие посты:

ehto.ru

Пять причин завышенного учета потребления электроэнергии новыми электронными электросчетчиками

В статье автор описывает ситуации, когда после установки новых электронных элект­росчетчиков они насчитает, в тех же квартирах, больший расход электроэнергии, чем ста­рые, индукционные. Объясняет причины завышенного учета, приводит схемы и дает ре­комендации по устранению недостатков и по экономии электроэнергии.

Жалоба потребителя электроэнергии: «Я живу водной из квартир многоквартирного дома. Раньше, для учета по­требления электроэнергии в моей квартире, в силовом щи­те на лестничной клетке был установлен индукционный эле­ктросчетчик СО-2, он много лет насчитывал, зимой больше летом меньше, но больше 100 кВт/час в месяц не было. Сей­час «Киевэнерго» заменил его, и установил электронный эле­ктросчетчик НІК 2102 и он насчитывает в 2 раза больше, и это притом, что нагрузка в моей квартире не изменилась».

Подобных жалоб в Интернете очень много. Давайте разбе­ремся в причинах завышенного учета электроэнергии электрон­ными счетчиками.

Новые электронно-механические счётчики

Старые индукционные электросчетчики типа СО-2, массо­во и долго устанавливались в наших квартирах, считали ак­тивною мощность, надежно работали многие поды, но облада­ли рядом недостатков. Среди них, низкая чувствительность, они учитывали мощности только выше 11…22 Вт (в зависимости от класса точности), далее, их легко можно было обмануть, т.е. остановить учет электроэнергии, чем «умельцы» массово и за­нимались. Все эго приводило к убыткам энергосбывающих ор­ганизаций, которые нынче стали частными, а частник убытки не потерпит. Поэтому, по заданию энергосбывающих органи­заций, конструкторы разработали новые, электронные (элект­ромеханические) электросчетчики (ЭС) лишенные вышеуказан­ных недостатков. Рынок перенасыщен такими ЭС, среди них и ча­сто упоминаемый в Интернете электроно-механический электро­счетчик типа НІК 2102 (рис.1), выпускающийся на Украине и имеющий много модификаций. Он полностью соответствует тре­бованиям энергосбыта, а именно, считает активною мощность, имеет высокую чувствительность, т.к. учитывает потребляемою мощность выше 2,75 Вт, (а не 11…22 Вт как в СО-2). В нем заложено много методов защиты от воровства электроэнергии. Среди них, высокая невосприимчивость к искусственным внеш­ним магнитным полям и внешним радиоизлучениям, а также, в зависимости от модели, может быть установлен один датчик тока (только в фазном проводе), или два датчика тока (в фаз­ном и нулевом проводе).

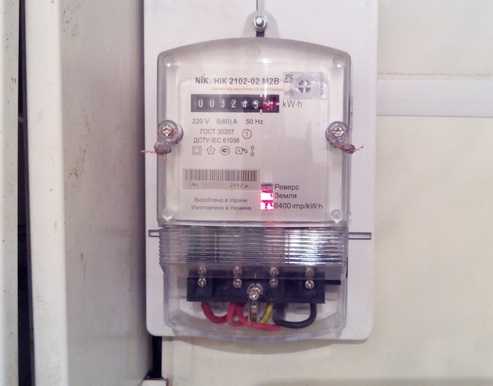

Узнать сколько датчиков тока у вашем электросчетчике НИК 2102 можно по трем признакам.

• Первый признак, по типу модели, написанной на его пе­редней панели, например, в модели НІК 2102-02.М2В цифра после буквы «М» указывает на количество датчиков тока, в данном случае «2».
• Второй признак, наличие на той же панели, светодиода с надписью «ЗЕМЛЯ» и «РЕВЕРС» (рис.1), у электросчетчи­ков с одним датчиком тока этих светодиодов нет. Кстати, све­тодиод «РЕВЕРС», засвечивается тогда, когда «умельцы» пу­скают ток в обратном направлении с целью воровства эле­ктроэнергии.

  Рис. 1

• Третий признак, на передней панели ЭС есть знак, ука­зывающий, сколько датчиков тока в данной модели, знак — это вертикальная палочка с одним или двумя колечками на ее концах. Одно колечко — один датчик тока, два колечка — два датчика тока.

Энергосбыт очень любит ЭС НІК 2102 с 2 датчиками тока и именно их массово и бесплатно, устанавливает в силовых металлических щитах во всех наших многоквартирных домах.

Откуда же такая любовь энергосбыта к новым электро­счетчикам с 2-мя датчиками тока. А весь фокус в том, что ЭС учитывает расход электроэнергии по показаниям того дат­чика (фазы или нуля) через который течет больший ток. С одной стороны, это затрудняет воровство электроэнергии, но с другой стороны, позволяет электрикам энергосбыта, неправильно подключать ЭС и этим обманывать потребителей, т.е. начислять им счёт за электроэнергию, которою они в действительности не потребляют.

Зоны ответственности

Прежде, чем понять все причины завышенного учета элект­роэнергии, необходимо знать зоны ответственности участ­ков электросети, т.е. кто за что отвечает.

За силовой щит многоквартирного дома (на лестничной клетке) отвечает ЖЭК или электрик объединенных собствен­ников многоквартирного дома.

Энергосбыт отвечает, за ЭС в электрощите многоквартир­ного дома и провода его подключения (до автоматических вы­ключателей АВ), а также опломбирование и эксплуатацию ЭС.

За электропроводку квартиры, многоквартирного дома, начиная от автоматических выключателей (АВ) в силовом щите, отвечает владелец квартиры.

В частном же доме, все принадлежит владельцу дома: си­ловой щит, электросчетчик, электропроводка дома и зазем­ление (если оно имеется), но пломбы на электросчетчике при­надлежать энергосбыту, и срывать, их после опломбирова­ния, нельзя.

Итак, рассмотрим 5 причин завышенного учета ЭС ново­го поколения электроэнергии.

1. Электрик энергосбыта, заменил в электрощите многоквартирного дома старый ЭС на электронный с двумя датчиками тока

Но он подключил его по неправильной схеме, отчего ЭС насчитывает электроэнергии намного больше, чем потребля­ет владелец квартиры. Это одна из наиболее частых причин завышенного учета электроэнергии.

Просматривая Интернет, я был удивлен, что никто даже и не догадывается об этой афере электриков энергосбыта, а она применяется сплошь и рядом.

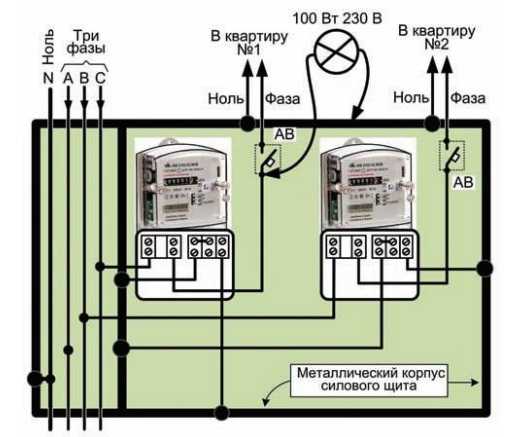

На рис. 2 показаны две монтажные схемы подключения ЭС в силовых щитах наших многоквартирных домов, на рис.2,а схе­ма правильного включения ЭС, а на рис.2, б — неправильного.

Рис. 2

Правильно включен — это значит, что выход нулевого про­вода с ЭС до квартиры должен быть прямой (рис.2,а), а не в разрыв, через корпус электрощита (рис.2,б). При правильном включении (рис.2,а), в обеих проводах ЭС (фазе и нуле) течет одинаковый ток, и ЭС правильно начисляет электроэнергию.

Но часто, электрик, или из-за своей некомпетентности, или специально, подключает ЭС к квартире не правильно (рис.2,б). Т.е. выход нулевого провода с ЭС и вход его в квартиру под­ключает не напрямую, а через металлический корпус силово­го электрощита, и даже под один зажимной болт с соседями (рис.2,б). Тогда, в нулевой провод, от соседей в электрощите, будет подмешиваться дополнительный ток, циркулирующий в ме­таллическом корпусе электрощита, и ЭС будет вам начислять дополнительною электроэнергию, которою вы не потребляете.

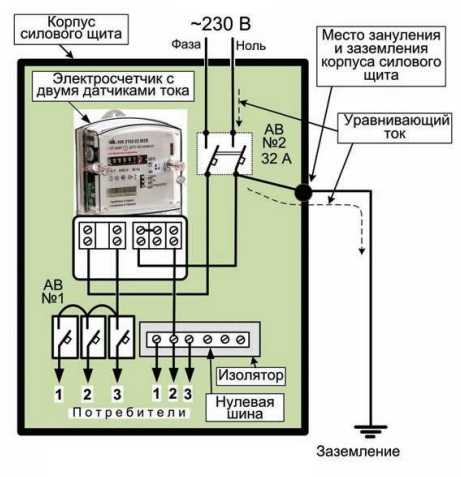

Схема циркуляции токов нулевого провода в металличе­ском корпусе электрощита все время меняется, т.к. зависит от соотношения токов потребления всех квартир соседей в электрощите. Обычно в электрощитах 3-4 ЭС, но на рис.2, для простоты, рассмотрения изображены только два.

Причем, соседи могут влиять на ваш ЭС так же, как и вы на него, естественно, если и они включены по неправиль­ной схеме (рис.2, б).

Справедливости ради следует отметить, конструкторы ЭС с двумя датчиками тока, того же НИК 2102, предусмот­рели на его передней панели светодиод «ЗЕМЛЯ» (рис.1). Его свечение указывает на то, что по фазному и нулевому проводу проходят разные токи, это не нормальное состоя­ние и вам начисляется дополнительная электроэнергия, ко­торою вы не потребляете.

Выявить причину свечения светодиода «ЗЕМЛЯ» очень легко, существует два варианта.

• Первый. Проверить схему, т.е. провода, подключения ЭС. Нулевой провод с ЭС, должен быть подключен прямо к квар­тире (рис.2,а), а не через корпус электрощита (рис.2,б).
• Второй. В силовом щите отключить энергоснабжение сво­ей квартиры (выключать автоматическими выключателями АВ), светодиод «ЗЕМЛЯ», на вашем ЭС при этом погаснет. После чего, нагрузку надо заменить переносной лампой на­каливания 230 В 100 Вт, т.е. включить ее так, как показано на рис.3. Если светодиод «ЗЕМЛЯ» засветится, то это ука­зывает на то, что электросчетчик включен не правильно, и виноват электрик сделавший это.

  Рис. 3

В новых многоквартирных домах, с новой электропровод­кой вышеописанных проблем с ЭС, как правило, не бывает, а вот в старых домах советской постройки, они сплошь и рядом.

Как же действовать в ситуации, когда вы обнаружите, что на вашем электросчетчике, в силовом щите многоквартирно­го дома, светится светодиод «ЗЕМЛЯ». Есть три варианта.

• Первый. Написать заявление на имя директора энерго­сбыта (РЭС) вашего района, в котором кроме своего адре­са и своих данных, указываете, что на ЭС вашей квартиры горит светодиод «ЗЕМЛЯ» и что электропроводка вашей квар­тиры исправна, и чтобы электрик энергосбыта устранил этот недостаток. Заявление надо писать в 2-х экземплярах, один оставить в приемной директора, а второй, со штампом «вхо­дящие», оставить у себя.
• Второй. В установленное время, можно прийти на при­ем к директору, но заявление писать обязательно, т.к. уст­ный разговор, это пустой разговор, и к вам никто не придет.
• Третий. Позвонить электрикам энергосбыта, указывая на вышеупомянутый недостаток. Это самый простой вариант, но и самый бесперспективный, т.к. вероятность того, что элек­трик придет к вам, почти никакой, вас будут просто «футбо­лить», как это было с автором этой статьи.

Если электрик энергосбыта, по указанию директора, все же придет к вам для устранения недостатка, то обязательно будет вам лгать, что виноват ваш сосед, который подклю­чился к вашему счетчику. Вы будете ненавидеть соседа, считать его своим врагом и даже ругаться с ним, но он аб­солютно невиноват и даже не знает об этом. А фактически вся вина лежит электрике энергосбыта, но он никогда в этом не признается [1]. Но ваша задача, при его появлении, до­биться устранения недостатка.

2. Плохая изоляция электропроводки в вашей квартире или в частном доме (даче)

В следствии этого электросчетчик насчитывает дополни­тельною электроэнергию, даже при отсутствии полезной на­грузки. Это еще одна причина повышенного учета электро­счетчиком электроэнергии, но энергосбыт при этом, не ви­новат, т.к. электропроводка квартиры (частного дома) при­надлежит её владельцу.

Плохая изоляция в электропроводке, как между прово­дами так и «на землю», может быть по причине ее старо­сти, или попадания влаги (воды) на электропроводку, напри­мер, вас залили соседи. Такая же ситуация может быть и в кабеле, который вы проложили в земле в гараж, или лет­нюю кухню, или баню на территории дачи или частного до­ма, и в этот кабель попала грунтовая вода — злейший враг изоляции.

По нормам «Правил учета электроустановок» (ПУЭ) со­противления изоляции электропроводки, должна быть не ме­нее 0,5 МОм. Но ЭС начинают учитывать электроэнергию от утечки тока, при куда меньших значений сопротивления изоляции. Например, старые ЭС типа СО-2 учитывают мощ­ности выше 11…22 Вт, что соответствует сопротивлению изо­ляции ниже 4,4…2,2 кОм. Новые, электронные ЭС имеют бо­лее высокою чувствительность, они учитывают электроэнер­гию мощностью выше 2,75 Вт, т.е. если сопротивление изо­ляции менее 17,6 кОм. При сопротивлении изоляции элект­ропроводки ниже вышеприведенного порога, ЭС насчитыва­ют электроэнергию «и день и ночь», и не зависимо от того, потребляете вы электроэнергию или нет.

Выявлять низкою изоляцию электропроводки должен спе­циалист, разбирающийся в электрике. Как известно, электронно-механический ЭС, тот же НІК 2102, считая электро­энергию, мигает светодиодом. Отключая по очереди участ­ки электропроводки, специалист выявляет электропровода с заниженной изоляцией, измеряют сопротивление изоляции прибором, и делает заключение о необходимости замены про­водки. Неисправными, т.е. виновниками утечки тока, могут быть и автоматические выключатели АВ (рис.2,а), установ­ленные в силовых щитах, правда это бывает редко, но спе­циалист должен проверять и их. По итогам обследования спе­циалист делает заключение.

Если вы без обследования квартирной электропроводки, пожалуетесь электрикам энергосбыта, на большой учет электроэнергии новыми ЭС, то они, чтобы не заниматься сутью проблемы, ответят вам стандартно: «Меняйте электропровод­ку, энергосбыт за электропроводку вашей квартиры не отве­чает». Владелец квартиры, получив без обследования такое «компетентное заключение», тратит кучу денег, меняет про­водку, а ЭС как считал в 2 раза больше, так и считает, т.к. причина может быть совсем в другом.

3. Владелец частного дома неправильно подключил заземление в силовом щите

Это еще одна причина завышенного учета электроэнергии.

Начну с жалобы хозяина дачи: «У меня на даче элект­ромеханический счетчик НИК 2102 с двумя датчиками тока, я оборудовал на даче заземления и подключил его в сило­вом щите на шину нулевого провода. Сосед-электрик посо­ветовал, защититься этим от молнии, или аварийной ситуа­ции при обрыве нулевого провода на столбах. Каково же бы­ло мое удивление, когда через месяц количество потребля­емой электроэнергии у меня возросло почти в 2 раза, в чем дело я не пойму».

На рис.4,а приведена схема такого подключения зазем­ления к нулевой шине в силовом щите. Подключать зазем­ление к нулевому проводу после ЭС нельзя, нигде, ни в электрощите, ни в трехконтактной розетке в квартире или до­ме. Т.к. через датчик тока нулевого провода ЭС будет про­текать дополнительный (уравнивающий) ток (на рис.4,а он по­казан пунктирной линией со стрелочкой). И ЭС будет насчи­тывать дополнительную электроэнергию, которою владелец частного дома не потребляет. Количество начисленной эле­ктроэнергии может быть значительным и зависит от величи­ны уравнивающего тока. Его можно легко измерить токоизмерительными клещами — для этого необходимо обхватить ими земляной провод.

Рис. 4

Уравнивающие токи, разной величины, протекают по всем заземлениям нулевого (PEN) провода, на всем пути его прохождения от питающего трансформатора до потребителя (рис.5), включая и заземления силовых щитов частных до­мов (рис.4,а, рис.4,б).

Существования уравнивающих токов вызвано тем, что на питающем трехфазном трансформаторе (10 кВ / 380 В) три обмотки фаз (400 В) соединены «звездой» и их общий, ну­левой провод, заземлен.

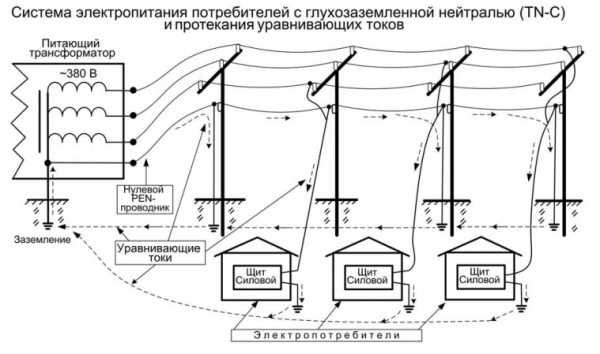

Эта 4-проводная система электропитания потребителей называется TN-C (рис.5). Величина уравнивающих токов, тем больше, чем меньше сопротивление заземления и чем боль­шую мощность, в данное время, потребляют все потребите­ли, подключенные к питающему трансформатору, например 10 кВ / 0,4 кВ (рис.5). Правда, при равенстве токов в каж­дой из трех фаз сети, ток в нулевом проводе будет практи­чески нулевым, но точного равенства токов во всех фазах не бывает.
