Дверные ручки для межкомнатных дверей с защелкой устройство – Устройство дверной ручки межкомнатной двери

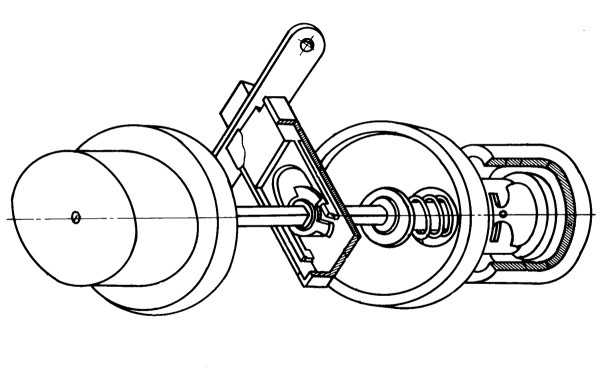

Устройство дверной ручки межкомнатной двери

Инструкция по разборке дверной ручки межкомнатной двери

Эксплуатация дверных ручек приводит их к износу и поломкам. Требуется проведение ремонта. Можно вызвать мастера или провести ремонт самостоятельно. Перед выполнением работы необходимо изучить материалы, чтобы четко понимать, как разобрать дверную ручку у двери. Существуют разные типы ручек для дверей: с замком и без него. До начала ремонта надо установить тип изделия, чтобы определиться с последовательностью действий.

Виды ручек для дверей

Рынок располагает большим выбором ручек для межкомнатных, наружных дверей с замком и без него. Все они классифицированы в три типа:

1. Стационарные Без замка, крепятся шурупами, имеют различные геометрические формы. Некоторые модели для удержания двери в закрытом состоянии оснащаются роликовыми фиксаторами.
2. Нажимные В торце корпуса изделия вмонтирована защелка, связанная с пружиной. Она фиксирует положение двери в закрытом виде, при нажатии защелка впадает внутрь, происходит открывание. Модели востребованы, используются для межкомнатных и наружных дверей.
   Модели бывают двух видов. Одни оснащены устройством с накладкой-палеткой. Вставляется она через замок, а фурнитура крепится на стержень, подобранный по размерам в соответствии с дверным полотном. Механизмы с раздельными накладками производятся без замка, имеют простую конструкцию.
3. Круглые Изделия бывают в форме шара или рычага, оснащены замком. Отверстие под него врезается в центр ручки. Фиксатор приходит в действие при вставке ключа в замок и дверь открывается. Эти модели в основном устанавливаются в туалетных и ванных комнатах.

Чтобы разобрать и собрать дверные устройства потребуются инструменты:

• плоская или крестообразная отвертка;
• ключ с упором, острое шило;
• плоскогубцы;
• ключ разводной.

Причины разбора

Технология разборки, сборки дверных механизмов не относится к рутинным работам. Они проводятся в случае, если фурнитура разболталась, надо подтянуть винты в замке, отремонтировать или поменять. Другие причины, приводящие к разбору фурнитуры:

1. Поломка изделия. Нарушена работоспособность из-за не проведения профилактики механизма, грубого обращения. Это одна из самых распространенных причин поломки изделия.
2. Замена модели. Выпуск моделей постоянно совершенствуется, возникает потребность в их замене.
3. Ремонт в жилом помещении. При капитальном ремонте помещения происходит обновление интерьера. Старые межкомнатные дверные ручки могут не вписаться в новый стиль, поэтому их надо заменить.
4. Изношенность поверхности. На изделии появляются потертости, сколы, облезшая краска из-за низкого качества покрытия. Поэтому замок с фурнитурой разбираются и подлежат замене.

Этапы разбора фурнитуры

Механизм отсоединяется от двери путем удаления накладки в верхней части, расположенной у блокирующей кнопки. Снять его можно используя ключ, в случае его отсутствия воспользоваться шилом. Для этого надо надавить на стопор фиксатора, размещенного в фурнитуре. Ручка и ось фиксатора легко отделяются от корпуса простым оттягиванием. Надо снять детали и отверткой выкрутить винты, фурнитура отходит от двери.

Разбор стационарной ручки

Если изделие зафиксировано саморезами, то достаточно открутить плоской отверткой шурупы и убрать фурнитуру. Провести осмотр на наличие повреждений. Если починить нельзя, то ее надо заменить.
При размещении изделия на общем стержне достаточно снять крепежный фрагмент с одной стороны. Вынимать конструкцию надо с обратной стороны. Наличие стержня в изделии проверяется ее прокручиванием против часовой стрелки с одновременным удержанием рукой с другой стороны. Если можно прокрутить, то она на стержне.
Стационарную ручку со встроенной защелкой можно снять отверткой, откручиванием винтов и снятием декоративной накладки.

Разбор нажимной ручки

Открутить шурупы, закрепляющие накладку, убрать четырехгранный стержень. После этого фурнитура легко снимается. Удаляется вторая накладка, изымается осевой стержень и оставшаяся часть фурнитуры. Проводится осмотр деталей, и принимается решение: заменить или починить.

Разбор круглой ручки

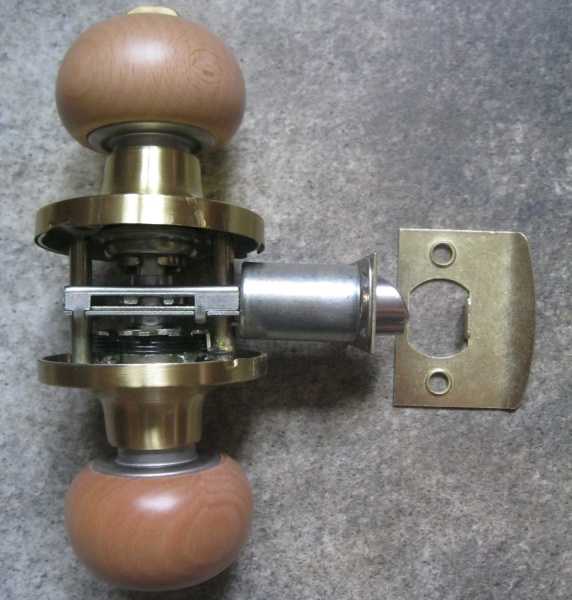

Фурнитура–ноб с замком демонтируется дольше других устройств в силу своей сложной структуры. Тем не менее, давайте разберемся, как разобрать круглую дверную ручку. Для этого необходимо руководствоваться следующими действиями:

• вначале отверткой надо снять плоскую накладку, расположенную около ручки;
• нажимаем на стопор ключом или другим острым предметом и оттягиваем изделие на себя;
• со стороны снятия выкручиваются шурупы, обе части отходят от дверного полотна;
• выкручиваются шурупы, закрепляющие защелку.

Сборка ручки

Для сборки ручки нужно выполнить все проделанные действия в обратном порядке.

При перестановке круглой ручки в дверь надо вставить защелку. Она должна прилегать к закрытой поверхности двери косой частью язычка.

После установки изделий они фиксируются шурупами. Механизм для ключа монтируется на выбранную сторону двери.

Прижимное звено располагается с другой стороны, крепится двумя шурупами. По завершении монтажа проверяется работоспособность изделия. Оно должно без труда поворачиваться и возвращаться в начальное место. Механизм можно переместить немного в сторону и выровнять. Для этого фиксируется требуемое ее положение, в верхней части крепится планка декоративного вида.

Прорезь фиксатора должна находиться в одном положении с пластинным стержнем квадратной формы, который должен входить в ручку беспрепятственно и без перекосов.

В завершение навешивается устройство. Его следует углубить внутрь, надавив против оси прижимного звена фурнитуры. Снимающиеся элементы вставляются к прижимной части до упора, навешивается планка декоративного вида. Остается убедиться, что механизм исправно работает.

Проверяется качество фиксации фурнитуры. Она должна свободно поворачиваться и возвращаться на исходное место. Проверка выполняется путем ее поворота до упора как со стороны фиксатора, так и барабанного механизма защелки.

Ремонт своими руками доводчиков дверей Инструкция по регулировке доводчика двери Как правильно выбрать надежный вид дверных петель Правила врезки дверных петель своими руками

Как разобрать дверную ручку межкомнатной двери в зависимости от конструкции

В процессе повседневной эксплуатации дверной ручки она может либо сломаться, либо разболтаться. Ремонт механизма дверных ручек – весьма сложный процесс, ведь результат зависит от правильного и точного выполнения определенных шагов. Чтобы его починить, можно вызывать мастера, который качественно сделает ремонт (замену) дверной ручки, или же вникнуть в ее устройство и выполнить все самому. Как результат – экономию средств, так и моральное удовлетворение.

Что такое дверная ручка

Дверная ручка – это определенный механизм, позволяющий управлять замком и входной или межкомнатной дверью, а также исполняет роль эстетического дополнения интерьера помещения. Современный рынок дверной фурнитуры предоставляет множество разных моделей межкомнатных и входных ручек, которые отличаются дуг от друга не только ценой, но и качеством изготовления, формой и дизайном.

Также от формы и механизма будет зависеть ее дальнейший ремонт, так что этим вопросом можно начинать интересоваться еще в момент покупки.

Типы и устройство дверных ручек

Современное производство предлагает такие их типы:

• Неподвижные (стационарные) – самые распространенные. Но они самые неудобные и не практичные. Представляют собой скобу определенной формы (прямоугольная или дугообразная), прикрепленную к дверному полотну. Ремонт их сводится с перемещению на другое место или замене.

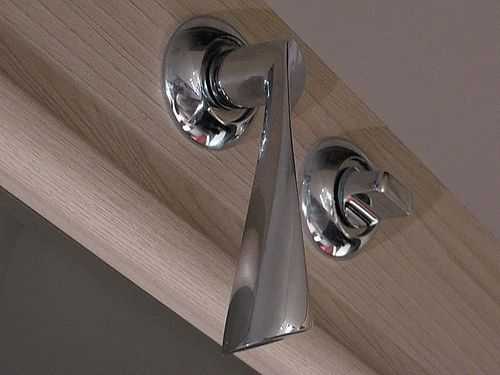

• Нажимная – это устройство Г-образной формы, которая крепится с двух сторон двери. Ее механизм монтируется внутрь дверного полотна и имеет внешний язычок, с помощью которого и происходит фиксирование двери в дверном проеме. Для открытия такого механизма надо нажать на рукоятку.

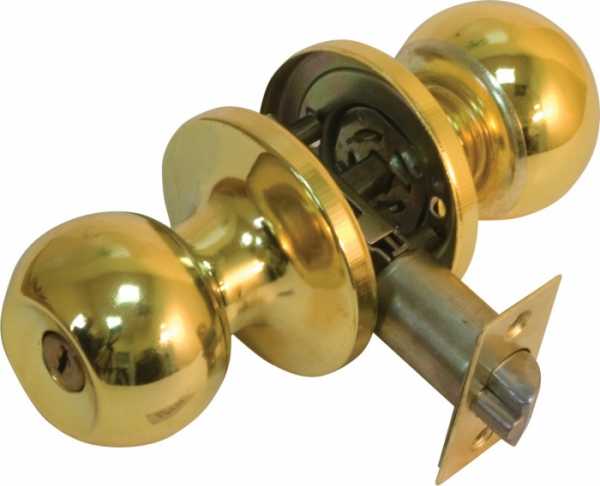

• Круглая – это комбинация ручки шарообразной формы с замком, монтируемая в дверь. На практике ее часто ставят в межкомнатные двери – только небольшой процент их моделей предназначен для установки на входных дверях – чаще всего у них отсутствует защита от взлома.

Замена дверной ручки

Чтобы заменить или починить ручку с любым вариантом механизма, сперва ее придется разобрать. Для этого понадобится стандартный комплект инструментов, которыми выполняется мелкий ремонт: крестообразная отвертка, плоскогубцы и небольшой разводной ключик.

Разобрать стационарную ручку можно путем выполнения следующего ряда действий:

• с использованием отвертки демонтируется внешняя накладка;
• затем этой же отверткой надо открутить пару шурупчиков, соединяющих внешний и внутренний механизмы;
• снимается главная часть,

При этом надо придерживать рукоятку на противоположной части двери, чтобы та не упала.

Снятие нажимных ручек:

• открутить винты, удерживающие внешнюю накладку;
• демонтируем четырехгранный стержень, обеспечивающий симметричную работу рукояток по обе стороны двери, для чего выкручиваем винт внизу рукоятки;
• снимаем внутреннюю накладку и удаляем стержень;
• отделяем от двери часть дверного замка, что осталась.

Разобрать круглую ручку можно так:

• сначала удаляем тонкую внешнюю накладку;

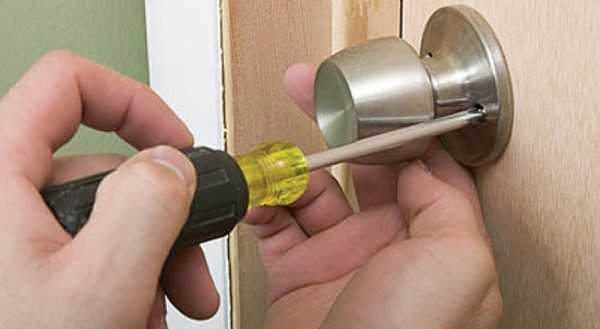

• под ней находим стопор, нажимаем на него чем-то острым, легонько оттягиваем механизм для отдаления рукоятки от двери;
• выкручиваем шурупы, прижимающие устройство к дверному полотну.

Когда получилось снять механизм, можно его разобрать или заменить на однотипный с последующим выполнением вышеуказанных операций в обратном порядке.

Ремонт и незначительные поломки

Демонтировав дверную ручку межкомнатной или входных дверей, необходимо проверить, как работают все элементы. Чаще всего, отремонтировать ее значит просто смазать все движущиеся части, и она заработает не хуже новой.

В качестве смазки можно использовать любое машинное масло или масло для смазывания деталей швейных машин.

Наглядно процесс ремонта можно увидеть на видео:

Если неподвижная (стационарная) ручка разболталась на дверном полотне, то возможно будет достаточно подтянуть винты крепления ее к дверному полотну или заменить пластмассовые шайбы.

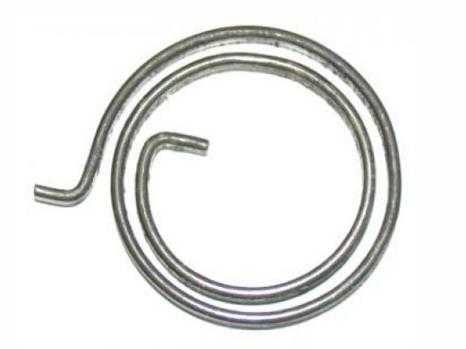

В ручке нажимного типа, чаще всего, возникают такие неисправности: разболтался механизм, ослабла возвратная пружина в рукоятке или заел язычок. Каждую из этих неисправностей можно устранить самому. Чтобы наладить разболтавшийся механизм надо подтянуть винты, скрытые под внешней накладкой. Если же заел язычок внутри механизма, то этому может быть две причины: либо ослабла (лопнула) возвратная пружина Г-образного рычага, либо пружина крепления язычка.

Оба типа неисправности устраняются путем замены указанных пружин.

Круглую ручку также периодически нужно ремонтировать – в ней может сломаться (ослабнуть) пружина возврата рукоятки или пружина крепления язычка-защелки. Разобрать ее для устранения люфта не сложно – сперва в круглой рукоятке отодвигается декоративная накладка, размещенную возле полотна двери подковырнув ее чем-то. Далее, нажав острым предметом на шарик внутри маленького отверстия снять шар рукоятки. Затем, подтягиваются винты крепления, рукоятки и все собирается в обратном порядке.

Если получится отремонтировать все своими руками, можно как сэкономить деньги, так и получить большое моральное удовлетворение! Удачного ремонта!

Разбираем ручку межкомнатной двери: инструкция

Дверные ручки имеют разнообразные формы, но делятся на несколько основных видов:

• Стационарные. Такие ручки не связаны с замком, часто снабжаются защелкой, и существуют в качестве самостоятельного аксессуара двери. Они служат только для удобства ее использования. Такие ручки крепятся на поверхность дверного полотна при помощи винтов и имеют разнообразный дизайн. Их наиболее популярной формой является П-образная, которая имеет вид скобы закрепленной по вертикали.
• Нажимные. Их внутреннее устройство сложнее. Наличие в механизме ручки защелки требует его врезки в полотно входной двери и выполнения соответствующего отверстия в коробке. При нажатии на ручку, язычок защелки отодвигается с помощью пружины и дверь сразу открывается. В свободном положении ручки, защелка выдвинута, а створка двери может быть захлопнута. Нажимные ручки обеспечивают плотное соединение полотна и дверной коробки, и как следствие – высокую звуковую изоляцию комнаты.
• Поворотные, или ручки-нобы. Обычно они имеют шаровидную форму и замочную скважину, расположенную в центре корпуса. Для открывания входной двери ручку нужно повернуть по своей оси. Саму поворотную ручку можно открыть ключом, с другой ее стороны располагается фиксирующая кнопка.

Разборка стационарной ручки

После определения вида стационарной ручки межкомнатной двери можно приступать к ее демонтажу.

При креплении стационарной ручки с помощью саморезов, нужно открутить их отверткой, затем снять ее и осмотреть для поиска повреждений или замены. Чтобы поменять ручки, нужно обратить внимание на то, чтобы новая накладка на дверь была по возможности идентична ранее установленной. Это связано с тем, что в местах крепления старой ручки на полотне межкомнатной двери остаются отверстия, которые будет трудно замаскировать, если их расположение не будет совпадать с крепежными сверлениями новой накладки.

Если дверные ручки имеют один общий стержень, в этом необходимо убедиться перед тем, как разобрать дверную ручку: с одной стороны двери нужно придержать одну ручку, а с другой стороны полотна вторую ручку следует поворачивать против часовой стрелки. Если попытка удалась, это означает, что ручка стержневая. При положительном результате ее нужно открутить с одной стороны, с другой стороны вынуть всю конструкцию и подобрать идентичную снятой новую ручку.

Ручку с механической защелкой снять несложно. С помощью отвертки нужно открутить шурупы крепления декоративной накладки, а затем снять ее. После этого нужно определить, какое крепление имеет ручка. Обычно она соединяется с четырехгранным стержнем при помощи шпонки, которая продевается через их совпадающие отверстия. Поэтому, удалив шпонку, можно легко снять одну ручку, а вторую вытянуть с противоположной стороны двери вместе со стержнем.

Разборка круглой ручки с розеткой

Перед тем, как разобрать круглую дверную ручку с розеткой, необходимо ее хорошо осмотреть. Если в боковой части ручки отсутствуют крепежи под отвертку или ключ, нужно ручным способом разъединить ее элементы. Для этого требуется удерживать ручку со стороны дверного полотна, а ее другую часть – провернуть, снимая с винтовой резьбы.

После этого нужно снять розетку, открутить винты и снять ось ручки. При необходимости можно отремонтировать или подтянуть замок и защелку. Декоративные части ручки нужно снимать без излишнего усердия, чтобы не повредить части ее механизма.

Разборка круглой ручки-ноб

Ручка–ноб разбирается при помощи плоской или крестовой отвертки и специального ключа с упором, обычно он включается в комплект ручки.

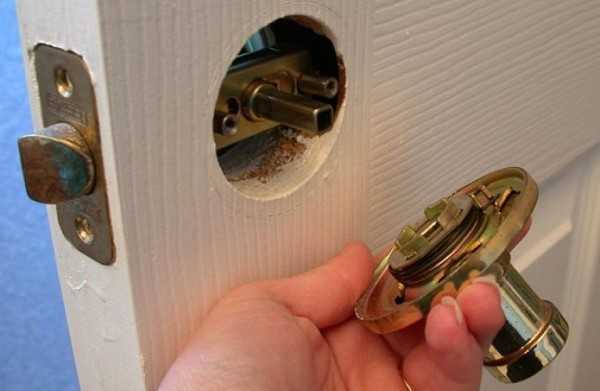

Вначале нужно при помощи плоской отвертки поддеть, а потом снять накладку ручки. После того, как стопор станет видимым, нужно нажать на него острым и тонким предметом и потянуть ручку на себя. Со стороны удаленной ручки нужно открутить два винта. Затем, после снятия с входной двери частей ручки, нужно открутить шурупы удерживающие защелку. Ее тоже следует вынуть из двери.

Случается так, что круглая ручка требует не замены, а переустановки в обратном порядке с разворотом. Чтобы проделать такую операцию, нужно вставить в полотно двери защелку, обращенную скошенной стороной ее язычка в направлении закрытой двери и зафиксировать ее двумя шурупами. После этого в требуемую сторону двери нужно вставить часть ручки с механизмом для ключа. С другой стороны следует установить прижимную часть и зафиксировать двумя винтами. Нужно удостовериться в легком повороте ручки и ее возврате в исходное положение.

После этого необходимо установить декоративную планку, а в прижимную часть круглой ручки – оставшуюся деталь. Стержень квадратного сечения с пластиной должен ровно установиться в ручке, поэтому ее фиксатор нужно повернуть до совпадения прорези в нем с положением стержня.

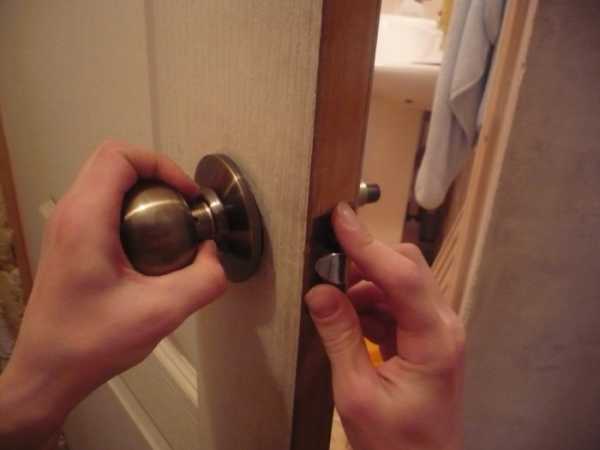

На конечном этапе ручку нужно надеть, а когда она будет доходить до стопора, его нужно «утопить» нажатием прижимной части поперек оси. После этого съемную часть круглой ручки нужно задвинуть до упора к прижимной конструкции. Декоративную планку нужно совместить в пазу и полностью надеть. После этого требуется проверить работу и фиксацию ручки. Для этого со стороны бока фиксатора и механизма защелки нужно до упора поворачивать ручку.

Разборка нажимной ручки

В нажимном механизме ручки вся конструкция крепится осевым стержнем и стягивается дополнительно четырехгранником.

• Начинать процесс разборки следует со снятия вокруг ручки заглушек при помощи отвертки.
• Затем необходимо ослабить четырехгранником фиксирующее механизм крепление стержня.
• После этого следует отвинтить и снять с оси фурнитуру с одной стороны.
• Затем нужно вынуть другую часть ручки вместе с фиксирующим стержнем. При наличии в фурнитуре замка его механизм тоже следует извлечь из дверного полотна.

Источники: http://dvernojmir.ru/furnitura/kak-razobrat-dvernuyu-ruchku.html, http://golddveri.ru/furnitura/ruchka/razobrat-dvernuyu-ruchku.html, http://dveridoc.ru/furnitura/kak-razobrat-dvernuyu-ruchku-mezhkomnatnoj-dveri.html

gorodverey.ru

как установить и разобрать дверную ручку со встроенной защелкой своими руками, видео, инструкция » VeryDveri.ru

Установка на дверь замка с защелкой своими руками под силу почти каждому мужчине, умеющему пользоваться инструментом. В этой статье мы расскажем, как монтировать и самостоятельно разбирать дверную ручку со встроенной защелкой. Кроме текстовой информации, материал снабжен видео, которое поможет лучше понять процесс работы.

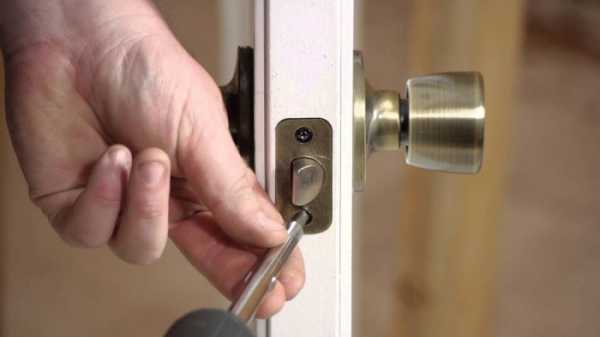

Как разобрать ручку-защелку и демонтировать замок

Дверные ручки с защелками удобны в быту, устанавливаются на входные и межкомнатные полотна. Механизм может быть нажимным (классический Г-образный вариант) или поворотным (в виде шарика или розетки).

Чтобы разобрать запирающий механизм нажимного типа, нужно сначала снять ручку. Сбоку или снизу на ней необходимо найти заглубленный винт и открутить его отверткой (в некоторых случаях потребуется ключ-шестигранник). Затем убирается декоративная накладка. Чаще всего она имеет резьбу, и сделать это легко. Сняв панельку, скрывающую крепления, можно откручивать основные болты, держащие механизм. Далее отвинчивается пластинка замка с торцевой стороны полотна. Замок легко вынимается, если потянуть его на себя.

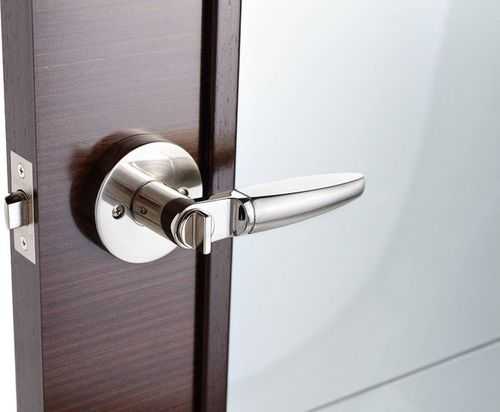

Ручка с нажимным механизмом и защелкой

Процесс разборки устройства с поворотной круглой ручкой мало отличается от действий с нажимным механизмом. В некоторых моделях шарик имеет резьбу, нужно только неподвижно удерживать вторую ручку, поворачивая снимаемую часть в обратную сторону. Иногда производители снабжают механизмы винтами, скрытыми в небольших углублениях, как в нажимных устройствах.

В ряде моделей необходимо найти на ручке маленькое отверстие. Обнаружив его, поворачиваем шарик так, чтобы в этом углублении увидеть кнопочку (ступор). Нажав на нее чем-то тонким, вытягиваем ручку на себя. Часто в комплекте идет специальный ключ для этого. Декоративная защита в таких моделях обычно снимается, если просто поддеть ее ножом или отверткой.

Установка дверной ручки с защелкой

Монтаж делится на нескольких обязательных этапов:

1. Определение места установки и разметка.
2. Сверление отверстий.
3. Крепление механизма.
4. Подготовка коробки.

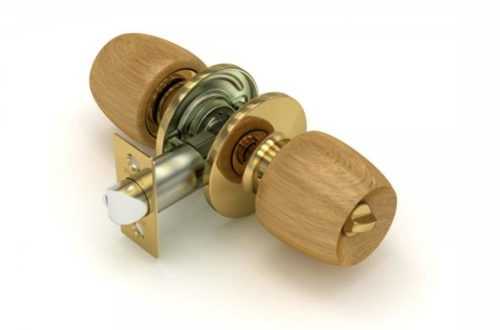

Поворотная круглая ручка

Определив высоту нахождения, отмечают центр ручки. Далее размечается место под защелку. Для этого определяют середину торца двери, прикладывают замок так, как он будет монтироваться, очерчивают язычок. Для работы нужно подготовить следующие инструменты:

• Дрель;
• Шуруповерт;
• Стамеска;
• Молоток;
• Коронка по дереву;
• Перьевое сверло;
• Спиральное направляющее сверло по дереву;
• Угольник;
• Линейка, рулетка.

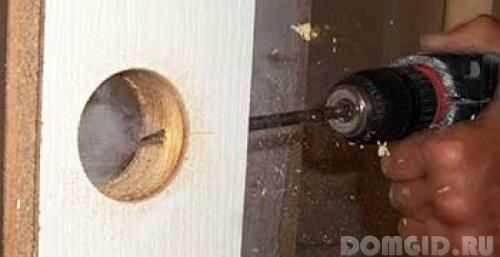

Для высверливания отверстия под механизм используется коронка по дереву. Сначала сверлится одна сторона полотна, потом другая. Если сразу проделать сквозное отверстие, то декоративное покрытие на противоположной стороне может отслоиться. Дрель в процессе работы надо держать под углом 90°.

Важно! Для большинства стандартных моделей замков с защелками подойдет перьевое сверло диаметром 22-23 мм и коронка по дереву на 50 мм.

Отверстие под язычок удобнее всего высверливать перьевым сверлом с направляющей. Обороты дрели должны быть минимальны, работать надо аккуратно. В получившееся отверстие вставляют механизм и намечают расположение пластины. Чтобы замок располагался на одной плоскости с торцом двери, лишнюю древесину выбирают стамеской.

Осторожно высверливайте отверстие под ручку, чтобы не повредить покрытие двери

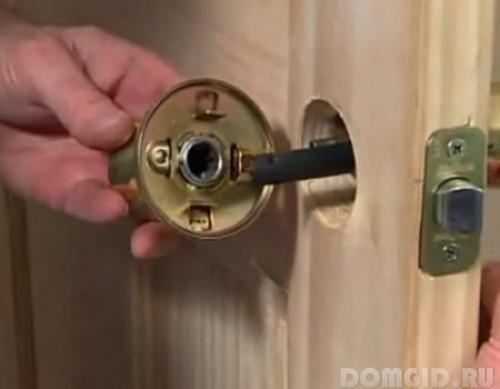

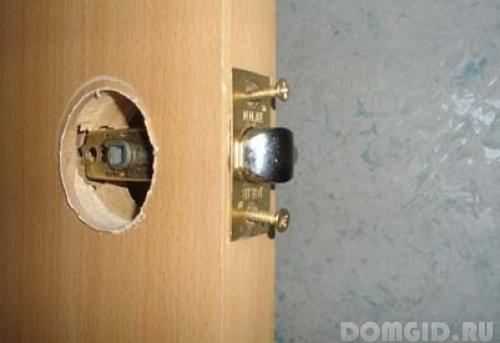

Механизм устанавливается на место, прикручивается пластина под защелку. Вставляется квадрат, собирается конструкция ручек, все стягивается шурупами. Последним этапом привинчивается декоративная панель, скрывающая крепления и прочно затягивается стопорный винт.

Совет. Чтобы без перекосов прикрутить части замка с защелкой, места вкручивания сначала намечают шилом, потом сверлят тонким сверлом. В этом случае шурупы входят на свое место легко и правильно.

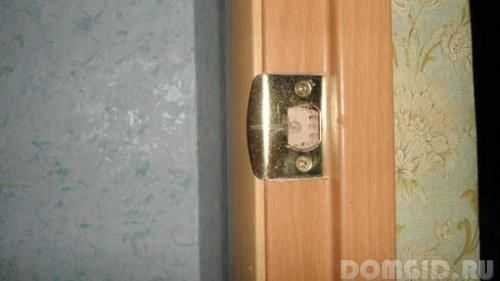

Для монтажа ответного отверстия в коробке, нужно закрыв дверь, оставить небольшую отметину от защелки на косяке. Можно для этого намазать язычок маслом. Наметив место, прикладываем накладку, идущую в комплекте с замком, обводим ее по контуру. Высверливаем отверстие под язычок, планку заглубляем, затем прикручиваем.

Установить дверную ручку с защелкой своими руками не сложно, если не торопиться и делать все аккуратно. Практически к каждой модели имеется инструкция, не лишним будет предварительно с ней ознакомиться. Следуя нашим советам и рекомендациям производителей, любой домашний мастер отлично справится с задачей.

Как разобрать дверную ручку кноб: видео

Дверная ручка со встроенной защелкой: фото

Facebook

Twitter

Вконтакте

Google+

verydveri.ru

Устройство дверной ручки — Всё о межкомнатных и входных дверях

Нюансы использования ручки защелки на межкомнатных дверях

Среди всех элементов, которыми могут быть оснащены межкомнатные двери, следует выделить такой, как ручки-защелки. Их отличает не только эстетичный дизайн, но и практичность. Необходимы же эти изделия для того, чтобы надежно зафиксировать створку.

При наличии в конструкции межкомнатной двери ручки-защелки исключаются случаи самостоятельного открытия и закрытия двери, вызванного воздействием сквозняка. Этому способствует конструкция и принцип работы этого элемента. Особое внимание заслуживают характеристики изделия, среди которых следует назвать универсальность, исправность и отсутствие проблем в использовании.

Какими бывают ручки защелки ?

В качестве главного элемента рассматриваемого механизма выступает фалевое устройство, обеспечивающее защелке подвижность, в результате чего при повороте либо нажатии она запирает дверную конструкцию.

Если исходить из типа используемого механизма, то можно выделить следующие виды ручек-защелок:

1. Устройство с поворотным механизмом, выполненным в виде ручки-ноб. Если присмотреться к этой модели, то в центре можно увидеть замочную скважину. а на тыльной стороне фиксатор. Чаще всего подобными механизмами оснащают дверные блоки, устанавливаемые в жилых помещениях.
2. Устройство с нажимным механизмом — они срабатывают за счет силы, которую прилагают к рычагу ручки. Во время работы подобных изделий защелка входит в толщу полотна, за счет чего створка запирается.
3. Устройство со стационарным механизмом — для их монтажа на полотно межкомнатной двери используют шурупы, при этом исключается прямой контакт с замочным устройством. Часто изделия поставляются вместе с защелкой роликового типа, функция которой заключается в запирании двери.

Назначение защелки

На сегодняшний день на рынке представлено большое количество моделей подобных изделий, которые по конструкционному исполнению заметно отличаются от первых образцов этих механизмов. Однако и в тех, и в других по-прежнему предусмотрена основная их функция. которая сводится к удерживанию створки в закрытом, но не запертом положении.

Оценить по достоинству эту опцию владелец может в том случае, когда межкомнатная дверь разделяет отапливаемое помещение от неотапливаемого. Если межкомнатная дверь будет максимально плотно прилегать к створке, то это поможет свести к минимуму потери тепла и лучше защитить от проникновения посторонних шумов. Также этот элемент будет весьма полезен и в летние месяцы, когда температура повышается до критических отметок: если комната будет достаточно хорошо изолирована, то кондиционеру потребуется меньше времени на то, чтобы создать в нём комфортный тепловой режим, для чего ему не нужно будет повышать интенсивность работы.

Также следует обратить внимание на такой важный момент, как травмоопасность. Нередкими являются ситуации, когда сквозняк заставляет межкомнатную дверь произвольно открываться, что может нанести травму ребенку или взрослому человеку. При наличии же в конструкции межкомнатной двери ручки с защелкой подобное исключается. Немаловажно и то, что этот аксессуар не способен изменить внешний вид межкомнатной двери. поскольку он тщательно замаскирован.

Как демонтировать ручку?

Решив вопрос с предпочтительным вариантом фурнитуры для межкомнатной двери, можно начинать демонтаж, а затем и установку нового устройства.

Во время выполнения демонтажа ручки с механическим фиксатором первым делом нужно извлечь шурупы. для чего используют отвертку.

После этого необходимо вытащить систему накладок, которая позволит извлечь и само изделие вместе со стержнем, удерживающим механизм внутри полотна.

Необходимо взять гаечный ключ, выкрутить стержень, а затем вытащить обмотанный пружиной поворотный механизм из ручки. Для выявления причины неисправности механизма и определения своих дальнейших действий следует внимательно осмотреть ручку. Хотя известно несколько методов, позволяющих выполнить демонтаж ручки округлой формы с фиксатором, все же мы остановимся на одном из наиболее простых и эффективных.

1. Необходимо взять плоскую отвертку и убрать закладку на той части двери, на которой располагается устройство с фиксатором. Вы сможете упростить задачу по демонтажу, если надавите на открывшийся стопор и в то же время начнете тянуть ручку на себя.
2. При помощи отвертки нужно выкрутить два винта, а зачем снять с поверхности двери части ручки-защелки.
3. Выполнив эту операцию, следует уже вытаскивать сам механизм с фиксатором. Для этого нужно открутить шурупы, которые помогут освободить фиксирующую защелку.

Установка дверной ручки с фиксатором

К процессу монтажа новой ручки следует подойти с максимальной серьезностью, поскольку здесь риск ошибки гораздо велик. нежели при ее замене. Дело в том, что во время замены вам следует знать, каков был порядок демонтажа. В этом случае вам останется выполнить все действия в обратной последовательности. Если же вы установили новые межкомнатные двери, то вам придется приложить максимум усилий для того, чтобы выполнить монтаж ручки-защелки строго в соответствии с технологией.

В процессе монтажа фурнитуры с механизмом защелки на межкомнатную дверь следует выполнить следующие основные этапы:

• разметка полотна;
• высверливание отверстия;
• монтирование и крепление.

Разметка полотна

Во время выполнения этой работы нужно действовать предельно аккуратно. Чтобы вам было проще решить эту задачу, желательно вначале снять полотно межкомнатной двери. Есть модели дверей, которые имеют нанесенные предварительно производителями контуры мест. Хотя это и кажется удобным, все же не следует ориентироваться на них.

При определении высоты, на которой будет размещена ручка, следует от нижней части пола отмерить расстояние 80-100 см.

После этого нужно выбрать центр места размещения ручки-защелки. Далее нужно разметить на торцевой части конструкции место, куда будет входить язычок механизма. Это делается путем нанесения горизонтальной линии и отметки центра толщины полотна. Размещать корпус следует с тем расчетом, чтобы он не мог выйти за пределы полотна. Подобное его расположение следует разметить с каждой из сторон.

Высверливание отверстия

Для создания отверстия, в которое будет помещен механизм, следует использовать коронки по дереву.

Чтобы сделать паз для язычка, необходимо использовать направляющие и перьевое сверло.

Для удаления остатков древесины используют стамеску, которой необходимо работать, ориентируясь на нанесенные заранее линии. Важно следить за тем, чтобы вы не выбрали больше, чем требуется. Для этого время от времени нужно сверяться с глубиной кармана. Понять, правильно ли вы все сделали, можно в том случае, если после ввода в отверстие пластина механизма не выходит за пределы плоскости торца двери.

Монтаж и крепление

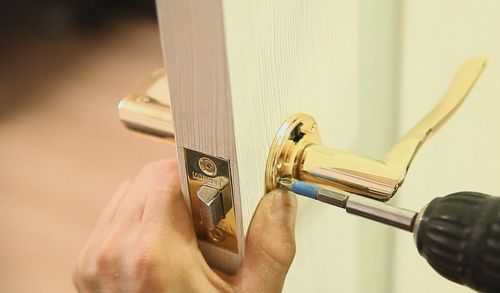

Берем механизм, помещаем его в сделанное отверстие, а затем фиксируем его пластину при помощи шурупов. Чтобы вам было легче вкручивать шурупы, вы можете предварительно сделать соответствующие пазы. Благодаря этому при креплении пластины шурупами вы будете уверены, что они войдут достаточно ровно. Далее переходят к установке стержня, а затем начинают собирать ручку.

При помощи перьевого сверла нужно сделать заранее размеченный паз. Здесь вам важно убедиться, что находясь в коробке, он сможет полностью выходить из защелки. Если с этим нет проблем, то можно начинать вырезать контур для пластины, используя стамеску.

Установка пластины ответной части выполняется по такой же схеме, что и основного корпуса: ее следует полностью поместить в полотно и зафиксировать при помощи шурупов. После этого можно закрыть дверь и убедиться, правильно ли работают межкомнатные ручки. Если механизм функционирует без замечаний, то это станет поводом для того, чтобы гордиться выполненной работой.

Такой элемент, как ручка-защелка способен заметно повысить уровень удобства при пользовании межкомнатной дверью. Причем здесь имеется ввиду не только повышение теплоизоляционных и шумоизоляционных характеристик помещения в результате оснащения подобным механизмом межкомнатной двери, но и обеспечение безопасности. Дело в том, что, благодаря ручке-защелке можно исключить ситуации, когда межкомнатная дверь неожиданно ударяет входящего человека из-за сильно сквозняка.

Поэтому решение установить ручку-защелку на межкомнатную дверь представляется разумным. Причем справиться с этой работой под силу любому владельцу. При условии, что вы тщательно ознакомитесь со всеми этапами работ по демонтажу и установке ручки-защелки и будете в точности соблюдать порядок выполнения всех операций, можете быть уверены, что выполните эту работу на высоком уровне. Благодаря этому вы сможете воспользоваться всеми преимуществами этого механизма.

Данилко Степан Игоревич

Как отремонтировать дверные ручки своими руками

При эксплуатации двери наибольшую нагрузку берут на себя ручка и связанный с ней замочный механизм, поэтому неудивительно, что эти элементы часто ломаются. В большинстве случаев ремонт ручки двери можно осуществить самостоятельно при помощи отвертки и гаечного ключа. Иногда требуется замена некоторых частей механизма или всего комплекта целиком.

Удаление крепежных элементов ручки двери

Разновидности ручек

Выделяют три основных вида дверных ручек:

• Круглые поворотные. Являются неотъемлемой частью врезного замка, который приводится в действие поворотом ручки по часовой стрелке или против.
• Нажимные. Отличие от первого пункта – в наличии удобной рукоятки-рычага, которая открывает замок при нажимании и закрывает при возвращении в исходное положение. Этот вариант является самым удобным как для межкомнатных, так и для входных дверей.

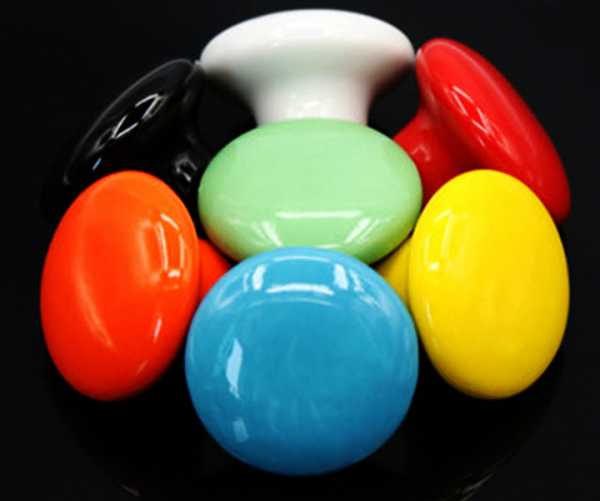

• Стационарные (обычно имеют форму шара или скобы). Эти ручки не связаны с замком, они выполняют декоративную функцию и служат рукояткой при открывании дверного полотна. Ремонт дверной ручки этого типа представляет собой либо подтягивание расшатавшихся болтов, либо замену на новое изделие.

Круглая поворотная ручка, защищенная фиксатором

Поворотные и нажимные ручки выпускаются также со встроенными замочками или фиксаторами, которые блокируют механизм и не позволяют открыть дверь с другой стороны.

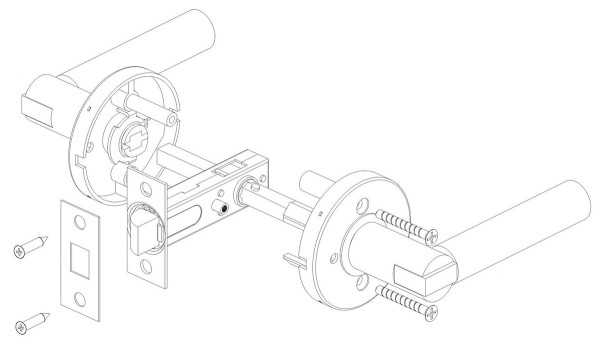

Составные элементы механизма

Когда возникает вопрос, как починить дверную ручку, первым делом нужно ознакомиться с ее устройством. Тем, кто сталкивался с установкой замка на деревянную дверь. в этом не будет ничего сложного. Нажимные и поворотные ручки состоят из следующих элементов:

• Рукоятка.
• Замочный механизм с ригелем. Его принцип действия прост – при повороте ручки язычок (ригель) заходит в ответное отверстие на дверной коробке и блокирует дверь.
• Квадрат (штифт с квадратным сечением). Осуществляет связь рукоятки и замка.
• Декоративная планка, которая маскирует крепежные элементы.
• Возвратная пружина. Отвечает за возвращение ручки в исходное положение.
• Ограничитель хода ручки.
• Стопорное кольцо.
• Пластиковое кольцо.

Элементы, из которых состоит нажимная дверная ручка

Виды неисправностей дверных ручек и их устранение

Если обнаружилось, что сломана ручка двери, нужно сначала определить причину. Опыт использования дверных ручек позволяет выделить 5 видов поломок, которые встречаются чаще всего:

• Ручка заедает, при повороте наблюдается сопротивление.
• Отваливается рукоятка, при этом ее крепление остается на месте.
• Ломается четырехгранный штифт (квадрат) внутри замка.
• При повороте ручки не двигается язычок.
• Ручка после поворота не принимает исходное положение.

Теперь рассмотрим, как отремонтировать дверную ручку в каждом из этих случаев.

Если ручка заедает

Металлические части механизма при постоянной эксплуатации подвергаются истиранию, особенно если туда попадают частицы пыли. Чтобы этого избежать, нужно следить за наличием смазки в замке. Капните на ригель немножко масла и покрутите ручку, чтобы оно равномерно распределилось по всем деталям.

Иногда причина кроется в расшатавшихся элементах конструкции. Нужно подкорректировать их положение и затянуть покрепче крепежные болты.

Как правильно смазать дверной механизм

Ремонт при выпадении рукоятки

Виновником поломки в данном случае является стопорное кольцо, которое либо деформируется, либо смещается, а может и совсем лопнуть. Ремонт потребует времени, но сделать его будет несложно:

1. Снять декоративную розетку, повернув ее несколько раз (иногда она крепится маленьким винтиком снизу, тогда его нужно сначала открутить).
2. Открутить с помощью отвертки шурупы или болты, на которые крепится механизм.
3. Вынуть конструкцию и посмотреть состояние стопорного кольца. Если оно гнутое или сломанное (как бывает в большинстве случаев), нужно приобрести новую запчасть.
4. Вставить стопорное кольцо и весь механизм на место.
5. Установить ручку и закрепить ее.

Снятие декоративной планки и откручивание крепежных элементов ручки

При замене мелких деталей в механизме дверной ручки нужно быть очень осторожным, так как этот процесс может быть травмоопасным.

Ремонт при поломке внутреннего четырехгранного штифта (квадрата)

Такое возможно только при эксплуатации дешевых некачественных изделий, которые изготавливаются из хрупкого материала – силумина. В этой ситуации придется менять механизм полностью. Чтобы избежать таких поломок, лучше приобретать стальные конструкции от проверенных производителей. Замена ручки происходит следующим образом:

1. Откручивается крепеж у основания рукоятки, затем снимается она сама.

Откручивание винта у основания рукоятки

1. Отвинчивается декоративная планка и откручиваются болты, после чего вынимается вся конструкция.
2. На торце двери откручивается крепеж на замочной планке, после чего вынимается замочный механизм.
3. Новая ручка с замком устанавливается в обратном порядке.

Если не двигается язычок при повороте ручки

Если при открывании двери не работает защелка, причиной неисправности является слишком короткий квадрат. Он постепенно сдвигается в сторону защелки и прижимает ее. В результате она не может нормально функционировать. В этом случае действовать нужно так:

1. Приобрести на рынке более длинный квадрат. Если длина больше необходимой, можно укоротить его с помощью болгарки.
2. Открутить одну из ручек и вынуть конструкцию.
3. Заменить квадрат и вернуть ручку на место.

Ручка не возвращается в исходное положение

Если ручка не пружинит обратно в горизонтальное положение, это не значит, что она сломалась – возможно, просто соскочила возвратная пружина. Поставить ее на место можно так же, как и стопорное кольцо. Но иногда пружина лопается, и это уже становится проблемой: приобрести эту деталь на рынке очень сложно. Часто в таких случаях меняют весь механизм целиком.

Пружина, отвечающая за возвращение дверной ручки в исходное положение

Ремонт ручки металлической китайской двери

Иногда требуется выполнить ремонт наружной ручки двери из металла, а точнее ее замену, так как китайская фурнитура из силумина часто ломается. Сделать это проще, чем установить замок на металлическую дверь. Алгоритм действий не очень отличается от замены ручки межкомнатной двери:

• Удаляется крепеж.
• Извлекается квадрат. Если он подходящей длины, его можно оставить.
• Прикрепляют накладки и прокладки и устанавливают ручку на квадрат.
• Ставят на место планку, ригель должен встать на место.
• Завинчивают крепежные элементы.

Отремонтировать дверную ручку в большинстве случаев несложно, главное – правильно определить причину. Если же конструкция ремонту не подлежит, стоит задуматься о приобретении качественной фурнитуры от известных производителей. Чтобы более наглядно представить, как разобрать дверную ручку, посмотрите следующее видео.

Устанавливаем дверную ручку-защелку своими руками, пошаговая инструкция

В любой квартире или частном доме есть комнаты, а значит, есть и межкомнатные двери, на которых рано или поздно приходится устанавливать дверные ручки. В этой статье мы расскажем вам о том, какими бывают дверные ручки, а также как правильно установить дверную ручку с защелкой.

Содержание

Виды дверных ручек

Все дверные ручки по назначению делятся на межкомнатные и входные. Последние при этом, в первую очередь, должны отличаться надежностью, в то время, как от межкомнатных мы больше ожидаем красивого эстетического вида.

На сегодняшний день на рынке представлено три основных вида ручек для межкомнатных дверей:

• Стационарные. Такой вид межкомнатных дверных ручек не оснащен каким-либо замком. Монтируются они легко – при помощи нескольких стяжных винтов либо шурупов.

• Нобы – фалевые с поворотным механизмом. Такие ручки чаще всего имеют форму шара, в центре которого предусмотрена замочная скважины. При этом открыть дверь специальным ключом можно будет лишь с одной стороны, так как с другой стороны чаще всего предусмотрена защелка, либо блокирующая кнопка. Нобы чаще приобретаются для дверей в туалет и ванную комнату, но также являются прекрасным выбором для любых внутренних дверей.
• Фалевые с нажимным механизмом. Данный вид ручек имеет врезную в дверь фалевую защелку. При нажатии на такую ручку срабатывает специальная пружина, которая «убирает» защелку, позволяя нам тем самым беспрепятственно открыть дверь. В спокойном состоянии защелка постоянно находится в выдвинутом состоянии. Стоит отметить, что на сегодняшний день большинство ручек для межкомнатных дверей оснащены именно таким механизмом.

Кроме квалификации по виду, ручки для межкомнатных дверей также разделяются и по материалу, из которого они сделаны. Чаще всего такие ручки с защелками выполняются из металла – алюминия, стали, латуни либо других сплавов. Самой большой популярностью пользуются латунные ручки, так как именно латунь из всех металлов наиболее приятный на ощупь, а также прекрасно переносит различные нагрузки, обладает высокой эстетичностью и сравнительно недорогой в обработке.

Разумеется, существуют также деревянные ручки, стеклянные (чаще всего из богемского или муранского стекла), а также фурнитуры из натурального камня – чаще всего нефрита.

Как выбрать ручку для межкомнатной двери

Перед выбором дверной ручки необходимо учесть, что она должна не только стоимостью, техническими характеристиками и качеством, но и дизайном, который должен соответствовать стилю интерьера. К примеру, если весь интерьер вашего жилища и отдельной комнаты выполнен в стиле хай-тек, то позолоченная межкомнатная дверная ручка с вычурными элементами будет смотреться просто нелепо.

Также следует учитывать, что ручка должна подходить и под саму дверь, как по цветовой гамме, так и по элементам.

Однако, при выборе ручки также необходимо учитывать степень нагрузки на нее, так как, например, непрочная фурнитура на тяжелой двери довольно быстро придет в негодность, не выдержав прикладываемых для манипуляций с полотном усилий.

Устройство дверной ручки с защелкой

Основой дверной ручки с фалевой защелкой является удерживаемый пружиной косоугольный язычок. Дверь с такой ручкой будет открываться/закрываться нажимом или поворотом дверной ручки. В последнее время все популярнее становятся фалевые защелки с фиксатором, механизм которых имеет двухстороннюю нажимную ручку и поворотную кнопку. Благодаря данному механизму дверь можно будет закрыть дверь изнутри.

Устройство дверных ручек с роликовой защелкой содержит вращающийся ролик. Каток удерживается в выемке дверной коробки при помощи специально пружины. Отрыть и закрыть такую дверь не составит никакого труда.

Довольно популярным и простым в использовании видом дверной ручки является защелка-задвижка.

Инструменты, необходимые для установки дверной ручки

В первую очередь вам понадобятся крепежные элементы. При установке дверной фурнитуры от этих элементов зависит долговечность и надежность ручки. Кроме того, не стоит забывать, что штифты, стопорные винты, шурупы и прочие крепежные элементы, влияют на внешний вид фурнитуры, поэтому они не должны выпадать из общего дизайна.

Также для установки ручки дверной межкомнатной с защелкой понадобятся: дрель, плоская стамеска, сверло-перо, отвертка, молоток, карандаш и угольник. Чтобы понять, необходимы ли для установки отдельно дверной ручки дополнительные инструменты, рекомендуется проконсультироваться по поводу установки с консультантом магазина.

Установка дверной ручки с защелкивающимся механизмом

Прежде, чем приступать к масштабным действиям по установке дверной ручки, в первую очередь, необходимо сделать разметку на дверном полотне и определить на какой высоте будет располагаться наша фурнитура. Разметку лучше всего осуществлять при помощи хорошего угольника.

Далее проводим карандашом линию с одной стороны и делаем шилом отметку на расстоянии около 60-ти миллиметров от края полотна. После этого с помощью угольника, необходимо прочертить линию также и на торце, а потом сделать разметку и с другой стороны двери.

После того, как с разметкой будет покончено, берем дрель с коронкой по дереву и начинаем с одной из сторон делать отверстие. При этом не советуется сразу просверливать насквозь – лучше просверлить до глубины, равной половины толщины дверного полотна. Полное высверливание осуществляется при помощи аналогичных манипуляций, но с другой стороны дверного полотна. Таким образом, вы будете уверены, что обратная сторона двери останется неповрежденной.

Далее заменяем коронку перьевым сверлом и сделайте отверстие с торца двери, а после при помощи стамески пробейте контур и сделайте выборку.

Далее необходимо установить начинку ручки и прикрутить ее шурупами. Последний шаг – скрутить две части конструкции.

На самом последнем этапе установки дверной ручки, мы должны установить металлическую рамку на коробку. Далее следует приложить к коробку рамку и разметить участок выборки под пластину и под язычок. Тут в первую очередь нужно будет сделать выборку под язычок. А вот контур под рамку следует прорезать лишь после того, как вы точно удостоверитесь в том, что язычок из защелки может полностью и дверь закрывается нормально.

Отметим, после установки ручки металлическая рамка должна быть в одной плоскости с бруском коробки. Вот и все, наша дверная ручка с защелкивающимся механизмом установлена!

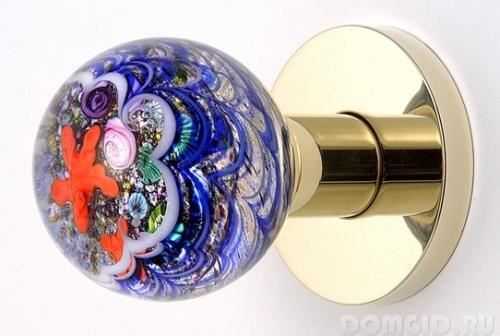

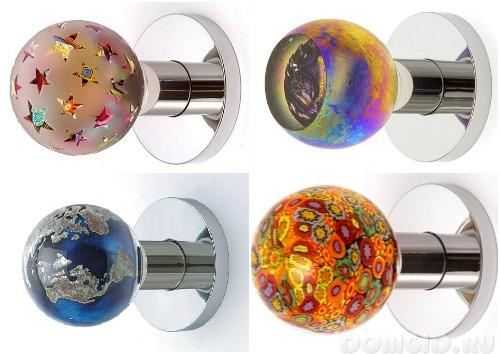

Оригинальные ручки для дверей

Ну и под конец, хотелось бы обратить ваше внимание на существование оригинальных дверных ручек, дизайн которых разительно отличается от наиболее распространенных на рынке классических, современных или дверных ручек в ретро-стиле.

​

Дверные ручки с кодовым замком, ручка в виде прищепки или ручка в виде человеческой руки. Оригинальные стеклянные ручки с поворотным механизмом, выполненные в виде светящейся в темноте лампочки или уменьшенного глобуса, дверные ручки в виде пистолета или штопора.

Источники: http://vhod.guru/furnitura/dvernye-ruchki/nyuansy-ispolzovaniya-ruchki-zaschelki-na-mezhkomnatnyh-dveryah.html, http://furni-info.ru/remont-ruchki-dveri.html, http://legkoe-delo.ru/remont-doma/dom-i-sad/54474-ustanavlivaem-dvernuyu-ruchku-zashchelku-svoimi-rukami-poshagovaya-instruktsiya

gorodverey.ru

Как разобрать дверную ручку межкомнатной двери

В комплект межкомнатной двери входит лишь сама дверь и коробка, а замок приобретается отдельно. Кроме того, в самом полотне нет отверстия под ручку и замок. Это делается потому, что дверная фурнитура бывает разных размеров и конструкций. Многие покупатели устанавливают ручки на удобном для них уровне, так в детских конструкцию располагают чуть ниже, чем во всех остальных помещениях.

После приобретения и установки двери необходимо врезать замок. Справиться с этой процедурой можно и без привлечения мастера, главное – знать ход и особенности работы. Перед установкой ручку необходимо разобрать, а затем заново собрать. Поэтому перед начинающим мастером стоит вопрос, как разобрать дверную ручку межкомнатной двери. Этот процесс во многом зависит от конструкции фурнитуры.

Виды ручек на межкомнатные двери

Существует четыре распространенных классификации ручек для межкомнатных дверей: по типу установки, принципу работы конструкции, строению, материалу и наличию замков.

Способ установки конструкций бывает накладным или врезным. Первые устанавливают на дверное полотно, а вторые монтируют в предварительно подготовленное отверстие.

Существуют дверные ручки со следующими типами конструкции:

• Поворотный механизм. Устройство состоит из круглой ручки (кноба), который необходимо поворачивать для открытия или закрытия замка. В конструкции отсутствует рычаг, а сам запорный механизм представлен язычком и пазом.
• Нажимная конструкция. Как правило, подобные механизмы установлены на длинных ручках. Чтобы открыть ручку межкомнатной двери нажимного типа, необходимо опустить ее до щелчка. Когда она находится в своей нижней точке, язычок замка выходит из отверстия. Наиболее удобными считаются устройства с небольшой амплитудой движения.
• Стационарные. Такие устройства не оснащены замками. Дверь открывается толчком или рывком на себя (в зависимости от расположения полотна на петлях).

Наиболее распространенный материал для дверной фурнитуры – латунь. Она обладает отличными эксплуатационными характеристиками и имеет интересный внешний вид.

Обратите внимание! В межкомнатные коробки не монтируют сложные запорные конструкции. За исключением санузла, в таких комнатах устанавливают специальный сантехнический замок.

Монтаж конструкции

Наиболее популярной моделью для межкомнатных дверей является кноб. Монтаж такой ручки производят, как правило, на подвешенном полотне. Многие специалисты берутся за установку дверных ручек-кноб на снятых межкомнатных дверях. Но иногда это бывает проблематично.

Важно! В ситуациях, когда полотно проблематично снять с петель, ручку монтируют на подвешенную дверь. Важно, чтобы во время установки полотно было неподвижно. Для этого его подпирают стулом или другим приспособлением.

Необходимый инструмент

Установка ручек на межкомнатные двери – несложное занятие, поэтому специфический инструмент в работе не будет задействован. Для установки понадобится:

• 1-2 стамески. Делать пазы гораздо удобнее двумя инструментами разного размера.
• Дрель или шуруповерт и стандартный набор сверел.
• Молоток и шило.
• Линейка-угольник и карандаш с мягким грифелем (от М(В) до 6М(В)).

Перед установкой необходимо сделать разметку для конструкции. Схему подносят к защелке и делают отметки карандашом. Но есть и более простой способ: от низа двери с двух сторон отмечают по 100 см. От сторон, симметрично, делают шаг 1 см. На получившемся уровне, при помощи линейки-угольника, проводят горизонтальную черту. По центру торца двери сначала карандашом, а потом шилом ставят точку на том же уровне, что и черта.

Конструкцию защелки замка прикладывают к торцу и резцом или ножом делают надрез на древесине. Планка должна быть на одном уровне с плоскостью двери, это необходимо учесть при проделывании паза.

Сверление отверстия с торца начинают перьевым сверлом. При таком ходе работ опилки при погружении корончатого сверла останутся в проделанном отверстии, не засоряя зубья коронки.

Максимальная глубина погружения перьевого сверла – по лопатку. Его ставят на отметину на торцевой части полотна и делают паз. После чего корончатой насадкой с обоих сторон двери делают пазы, них не нужно высверливать насквозь. Движение дрели необходимо прекратить сразу, как на обратной стороне стало видно наконечник сверла. После чего делают паз с обратной стороны. Такой ход работ обеспечивает целостность древесины, ее структура не растрескается по длине.

После сверления пазов при помощи стамески и молотка делают прорубку для защелки. Ориентиром служит линия, оставленная ножом по контуру замка. Когда паз готов – погружают защелку, закрепляя саморезами. Лучше приобрести крепеж отдельно. Саморезы, идущие в комплект с замком, делаются из более мягкого материала.

Установка ручки

В комплект к дверной ручке и замку идет специальный ключ. С его помощью конструкцию необходимо разделить фурнитуру на две части. Как разобрать ручку межкомнатной двери так, чтобы ее легко можно было собрать в дверной коробке? Сделать это несложно, главное, соблюдать точную последовательность:

• сначала один крепеж ослабляют, а другой полностью выкручивают;
• центральный язычок погружают в паз и с одной стороны крепеж фиксируют до упора;
• на стержень монтируют вторую часть кноба и вкручивают другой крепеж;
• на обоих сторонах полотна вкручивают саморезы;
• шляпки крепежей закрывают специальными шляпками-накладками.

После монтажа самой ручки необходимо установить конструкцию обратной подачи в коробку. Полотно закрывают не до упора, и делают отметки на нижней и верхней границе язычка. Угольником измеряют середину от края двери до середины защелки и наносят данную величину на дверь. После чего к полотну прикладывают ответную планку и делают линию разметки ножом. По отметине стамесками делают паз для язычка и планки. Работу конструкцию проверяют, закрыв и открыв дверь.

После чего производят монтаж планки на дверь. Для язычка существуют специальные погружные накладки. Их делают из пластмасс или стали. Фиксаторы обратной планки закрывают декоративными накладками.

Разборка ручки-кноб

Ручку разбирают, начиная с декоративной накладки. Ее поддевают ножом и снимают. Обратная накладка оснащена пазом, который устанавливают вниз удлинением. Съему саморезов будет препятствовать ручка, поэтому сначала отжимают стопорный стержень и в это же время снимают кноб. Для этого придется приложить некоторые усилия. После съема ручки можно без проблем снять саморезы.

Чтобы разобрать вторую часть замка, которая не оснащена стопором, необходимо ключом из комплекта через функциональный паз надавить над подпружинный стержень. После чего кноб легко снимается. Если ключ не достает до штифта, используют длинный гвоздь.

Обратите внимание! Если при погружении ключа или гвоздя в функциональный (технологический) паз не удалось найти подпружинный штифт – замок был неправильно установлен. Для устранения неполадки необходимо повернуть ручку на пол-оборота по часовой стрелке.

Когда ручка снята – выкручивают саморезы и убирают декоративную накладку. После этих действий на дверь можно устанавливать новую ручку или ремонтировать снятый механизм.

bouw.ru

Разборка и установка ручки-кнобы.

В этом материале мы рассмотрим с вами как разобрать ручку кноб, получившие необычное распространение на межкомнатных дверях. А также попутно узнаем, как происходит установка этих ручек. Ниже вы можете найти не только инструкцию в картинках, но и посмотреть видео.

Ручка-кноб:

Для установки ручки-кноба, необходимо разметить на двери и выполнить два основных отверстия, согласно шаблону, который, как правило, входит в комплект с ручкой с инструкцией по установке. Итак, начнем установку ручки, попутно разобрав ее.

Дана межкомнатная дверь:

Делаем выборку отверстия с торца полотна двери под защелку. Диаметр отверстия от 23 до 25 мм: Отверстие удобно выполнять так называемым перовым сверлом по дереву.

Коронкой по дереву диаметров в 50 мм выполняется сквозное отверстие под основное крепление ручки. Расстояние от торца полотна до центра отверстия 60 или 70 мм, зависит от защелки, которая входит в комплект.

Шаблон для установки ручки-кноба у некоторых производителей Вы можете найти в виде трафарета на внутренней стороне упаковки-коробки или в прилагаемой инструкции. Очень удобно использовать для установки готовые наборы, которые так и называются «набор для установки межкомнатных ручек». Не страшно (а зачастую наоборот полезно), если отверстия выполнить диаметром на 1-2 мм больше, чем рекомендуется. Механизм защелки двухпозиционный: предусматривает возможность установки кноба на двери, с разной шириной первого бруса двери. Удаление центра ручки-кноба от края дверного полотна в стандарте идет 60мм:

но перемещая втулку под квадрат, можно выставить удаление в 70 мм:

Стандартная высота установки ручки на дверь, примерно 950 мм от уровня пола. Далее, для установки ручки-кноба, частично разбираем внутреннюю половинку ручки, чтобы получить доступ к отверстиям под крепежные стяжные винты. Для это воспользуемся специальным «ключом» из комплекта ручки или любым подходящим предметом, например, спицей. На ручке имеется специальное отверстие, через которое и следует разобрать дверную ручку кноб. На представленной фотографии оно круглое, но может быть различной формы. Это отверстие располагается снизу ручки:

Через отверстие нажимаем подпружиненный фиксатор, одновременно вытягивая рукоятку межкомнатного кноба.

Вынимаем рукоятку и полностью снимаем ее:



Затем необходимо поддеть наружный декоративный фланец ручки любым острым предметом. Приглядитесь внимательнее, как правило фланец имеет для этого соответствующий паз:

ну вот, ручка-кноб разобрана и мы получили доступ к крепежным винтам

Дальнейшая сборка ручки-кноба происходит на двери в обратном порядке.
Для начала установим защелку в дверь и закрепим двумя винтами с торца. Выглядеть это будет вот так:

Прямоугольную лицевую планку механизма защелки, монтируют заподлицо с дверным полотном. Для этого, разметив под нее, стамеской выполняется выборка необходимой глубины в торце полотна двери. Тоже самое касается ответной планки кноба, которая устанавливается по разметке, на дверную коробку. Так же под нее выполняется выборка требуемой глубины стамеской.

Далее уже можно собирать ручку-кноб на полотно двери, стягивая разобранные половинки крепежными винтами. Квадрат ручки и втулки под крепежные винты будут при монтаже пройдут насквозь через установленную ранее защелку, через ее технологические отверстия



Ручки-кнобы универсальные и не подразделяются на лево/правосторонние. Конструкция предусматривает установку и настройку кноба под любую дверь, толщиной не менее 35мм.

Если форма ручки-кноба имеет не симметричную форму шара и т.п., то установив кноб на дверь, с помощью выше описанного способа, снимаем рукоятку кноба, и меняем наружную и внутреннюю рукоятки местами, добившись правильного их расположения, относительно расположения дверного полотна(лево или право стороннее). Механизм фиксатора или замка, если таковой имеется, тоже приводим в правильное расположение, и если требуется, тоже меняем местами наружную и внешнюю стороны.

Собранная и без перекосов установленная на дверь ручка, должна работать легко в обе стороны и самостоятельно, под действием возвратной пружины возвращаться в исходное положение. Если этого не происходит, то нужно проверить ровность установки, а также подтянуть или ослабить крепежные винты, добившись их одинаковой затяжки и мягкого хода ручки-кноба.

dvernoydoktor.ru

Как разобрать замок межкомнатной двери: инструкция

Ситуации в жизни случаются разные, а потому стоит перестраховаться и научиться устанавливать, разбирать и ремонтировать дверные замки. К тому же делается все это предельно просто, особенно для тех, кто имеет базовые навыки в домашних ремонтных работах. Итак, давайте рассмотрим, как самостоятельно разобрать дверной замок межкомнатной двери.

Иногда возникает необходимость разобрать замок межкомнатной двери

Зачем разбирать замок

Рассмотрим, в каких случаях может возникнуть необходимость разобрать замок на межкомнатной двери:

• Заедание. Со временем может возникнуть необходимость в смазывании или корректировке положения механизма в полотне.
• Поломка. При изнашивании детали или при грубом обращении система может выйти из строя и тогда потребуется ремонт или полная замена замка.
• Замена. Необходимость возникает при желании использовать более совершенную и надежную модель, ремонте или вследствие поломки.
• Перестановка. Если вы меняете дверное полотно, можно использовать ручку и замок со старого образца.
• Потеря ключа. При использовании сложных систем может возникнуть и такая неприятность. Чтобы попасть в комнату нужно разобрать личинку.

Перед тем как ставить новый дверной замок попробуйте собрать только что снятый механизм, чтобы предотвратить ошибки при сборке чистового образца.

Чаще всего необходимость разобрать замок возникает по причине его поломки

Виды замков для межкомнатных дверей

Чтобы лучше понимать, как можно снять дверной замок с межкомнатной двери, следует рассмотреть их классификацию. Итак, давайте рассмотрим виды межкомнатных замков:

• Фалевый язычок с ручкой. Это стандартный межкомнатный замок, который служит лишь для временной фиксации полотна в закрытом положении. Язычок отодвигается при нажатии ручки. Существует особый вид изделий – круглые поворотные нобы, в такую ручку заранее встроен замок с защелкой, который дополнительно блокирует дверь.
• Защелка. Устанавливается дополнительно для блокировки двери изнутри, снаружи располагается замочная скважина или заглушка. Часто такие замки монтируют на ванную, туалет или жилую комнату.
• Механизм с секреткой. Такие системы устанавливаются гораздо реже, в основном их используют для ограничения доступа к жилым комнатам. Это такой же механизм, как и на входной двери, но зачастую более простой. Самые популярные виды замков: цилиндровые и сувальдные.

Виды замковых механизмов для межкомнатных дверей

Рассмотрим более подробно, как разобрать каждый из этих видов.

Замок с ручкой

Самый простой и распространенный вариант – замок с ручкой. Это может быть как простая защелка без блокировки, так и более сложный механизм, который предполагает использование ключа. Как же справиться с такой фурнитурой?

В первую очередь нужно позаботиться о снятии самой ручки. Для этого нужно открутить винт сбоку или снизу с помощью отвертки или шестигранного ключа. Для нобов используется специальный ключ для блокировки подпружиненного штифта. Затем снимите декоративную накладку и открутите крепежные винты. Снимите ручку вместе с осевой частью. Это откроет вам доступ к замковому механизму.

Схема устройства межкомнатного замка с ручкой

Для того чтобы разобрать сам замок необходимо в первую очередь открутить пластину с торцевой части. её могут удерживать 2-4 винта. После этого извлечь язычок со всеми остальными деталями не составит труда. Нужно просто подтолкнуть их вовнутрь и достать через отверстие в дверном полотне на том месте, где была установлена ручка.

Защелка

Для замка-защелки существует несколько иной, но тем не менее во многом похожий принцип работы. Для того чтобы разобрать такой механизм, понадобится изначально снять ту часть, которая находится с фронтальной стороны двери.

Для этого со стороны заглушки открутите декоративный колпачок, зачастую он крепится на резьбе, но встречаются модели, которые фиксируются на защелке. После этого выкрутите открывшиеся вам винты и аккуратно снимите механизм, в том числе и с обратной стороны.

Схема устройства межкомнатной защелки

Для того чтобы достать замок открутите торцевую пластину и аккуратно протолкните внутреннюю его часть. Если защелка соединена с ручкой, вам нужно буде полностью разобрать и то, и другое, чтобы достать интересующую вас деталь.

Если планируется полная замена замка, не забудьте открутить и ответную пластину на дверной коробке.

Сложные замки

Другой вопрос – как разобрать механизм межкомнатного дверного замка, который закрывается на ключ и содержит в своей основе более сложные детали? Речь идет в первую очередь о таких видах, как цилиндровый и сувальдный замок.

Если говорить о цилиндровом, для того, чтобы его снять вам нужно открутить пластину с торца и снять лицевую фронтальную часть. Делается это таким же образом, как и в случае с защелкой. Затем с помощью отвертки или иного удобного инструмента аккуратно продвиньте замок, чтобы его можно было извлечь из торца полотна.

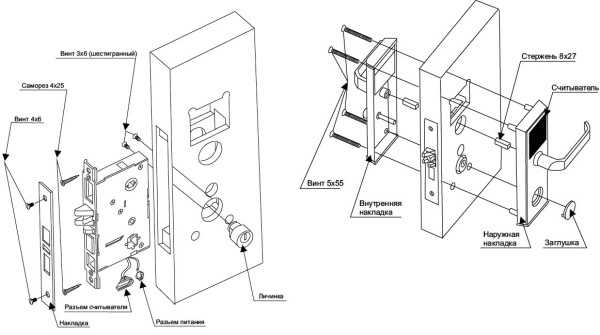

Схема устройства сложного замка

Если в механизме используется фиксация личинки, нужно с помощью ключа слегка провернуть её, выставив таким образом, чтобы её положение не мешало движению замка. При проведении работ старайтесь не повредить внутренние детали.

С сувальдным замком справиться еще легче. Для того чтобы его достать из двери, нужно также открутить пластину и аккуратно продвинуть его к краю. Когда будет высвобождено хотя бы полсантиметра, можно подхватить замок руками или поддеть отверткой. В любом случае действовать нужно предельно осторожно, чтобы не повредить детали, в противном случае дальнейшая эксплуатация механизма может оказаться под вопросом.

Рекомендуем посмотреть видео:

dvervdome.ru

Устройство ручки межкомнатной двери с защелкой

Фурнитура довольно разнообразна, однако вовсе не взаимозаменима. Для входной и межкомнатной створки предназначены разные приспособления. Для пластиковой и металлической также потребуются разные, а поэтому устройство ручки межкомнатной двери представляет интерес.

Устройство дверной ручки

Виды дверной фурнитуры

Конструкция для комнаты  устроена просто, отличается небольшим или средним весом и имеет другое назначение: препятствовать свободному доступу в комнату, а не обеспечивать ее защиту. Соответственно, фурнитура для них подбирается более легкая и простая.

Устройство дверной ручки

Однако и здесь имеется большой выбор, связанный с эстетическими соображениями.

• Накладные или стационарные – как правило, приспособление имеет форму буквы «П» или напоминает ее. Этот вариант наиболее декоративный, поэтому на практике конфигурации моделей чрезвычайно разнообразны и порой очень сложны. Чего стоят нажимные варианты в виде головы льва, руки, протянутой в рукопожатии, фигурки химеры или ящерицы.

Допускается параллельная установка замка при желании. Подходят как для легкой пластиковой створки, так и тяжелой деревянной или даже металлической. На фото – скульптурная фурнитура.

• Нажимные – комплектуются задвижкой по умолчанию или даже замком. При нажимании язычок выдвигается из паза ответной планки и освобождает створку. Устройство дверной ручки межкомнатной двери с защелкой простое, их легко ремонтировать или заменять любым другим видом фурнитуры.

Изделие с замком может быть со сплошной накладкой, и тогда ручка с замком образуют один механизм, во втором – монтируются на некотором расстоянии друг от друга и снабжаются каждая своей декоративной накладкой.

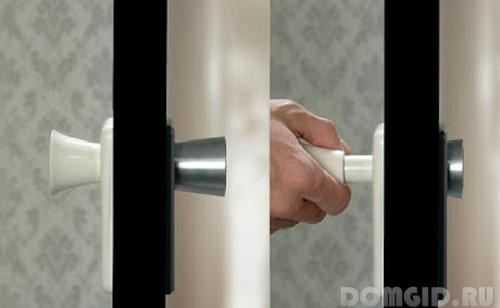

• Разновидность нажимного – поворотный механизм. Наиболее известные представители этой категории – нобы, фурнитура в виде шара. При повороте шара язычок высвобождается из паза и, створка открывается. Существует модели, в которых наличествует замок – цилиндровый, или встроен фиксатор.

Устройство дверной ручки межкомнатной двери предполагает использование самых разных материалов. В отличие от входной двери здесь можно установить и пластиковые, и стеклянные, и металлические изделия, причем из самых разных сплавов – стали, латуни, бронзы, силумина. Редко, но встречаются также модели, выполненные из дерева.

Устройство ручки межкомнатной двери с защелкой

Конструкции могут отличаться друг от друга и весьма заметно. Но на деле на монтаже или ремонте это почти не сказывается. Принципиальное строение всегда одно и то же: изделие и защелкивающийся механизм. В полотно врезаются по отдельности.

Сама по себе защелка имеет конструкцию одинаковую вне зависимости от типа фурнитуры – накладной, поворотной и так далее. Разница имеется, если устанавливается модель с фиксатором – это дополнительный поворотный механизм.

Устройство дверной ручки входной двери, по сути, мало чем отличается: разницу здесь составляет замок, однако она всегда массивней и прочнее.

Знать конструкцию фурнитуры очень полезно в тех случаях, когда приходится приступать к ее разборке – при ремонте, при потери ключа и так далее.

Схема действий такова.

• На декоративной накладке находят винт сбоку или снизу и откручивают его. Для ноба нужен специальный ключ, чтобы блокировать подпружиненный штифт.
• Снимают накладку и вывинчивают крепежные винты под ней.
• Вытягивают ручку, с одной стороны ее вынимают вместе с осью.
• На торце полотна находят пластину и открепляют ее.
• Извлекают язычок вместе с его механизмом из отверстия на двери.

1prodveri.ru
