Балка двутавровая: таблица размеров, вес и технические характеристики профилей

Балка двутавровая: таблица размеров, вес и технические характеристики профилей

Балка двутавровая: таблица размеров, вес и технические характеристики – это те данные, которые обязательно пригодятся в строительстве объектов гражданского и промышленного назначения. Двутавровые балки достаточно разнообразны в своем исполнении. В данной статье представлена информация о преимуществах профилей из разного материала, их размерах и модификациях.

Специфическая форма двутавровой балки повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку

Особенности конструкции двутаврового профиля

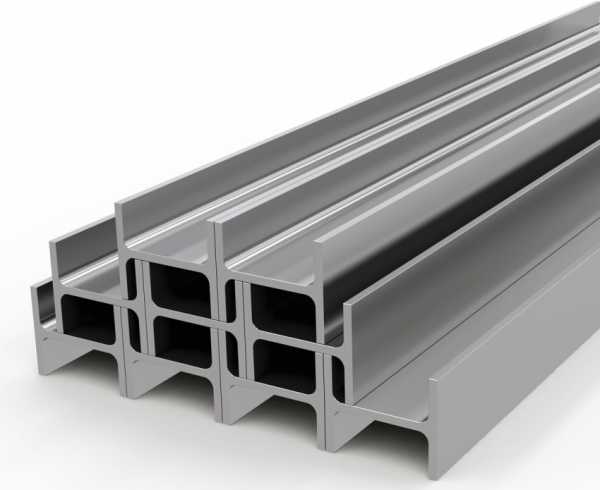

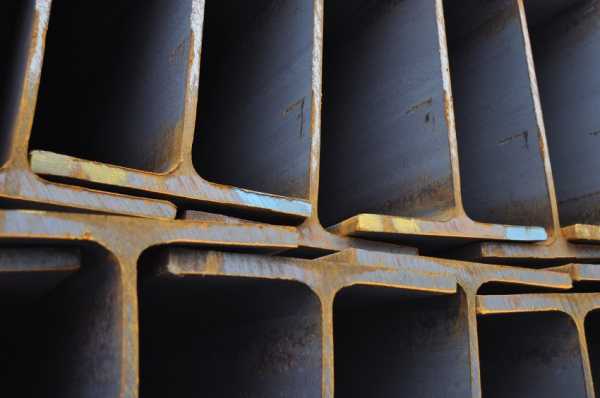

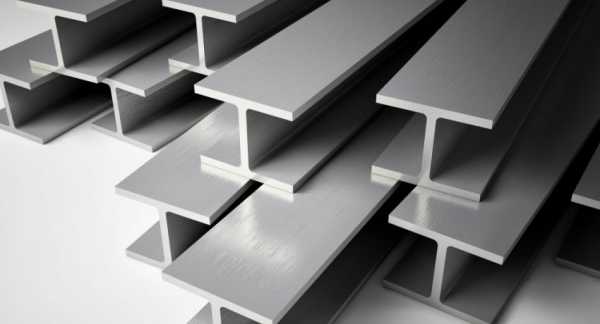

Двутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении.

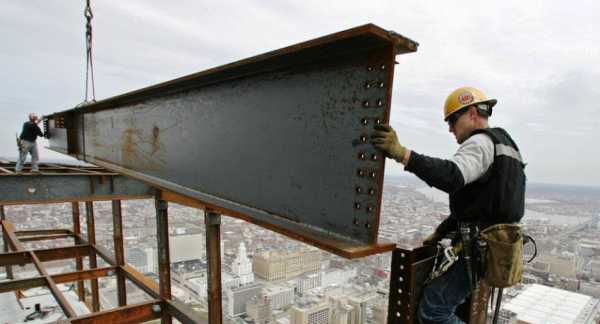

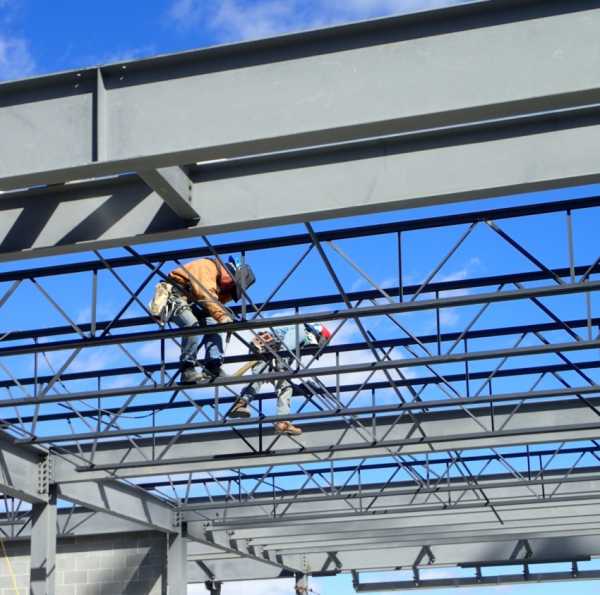

Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами

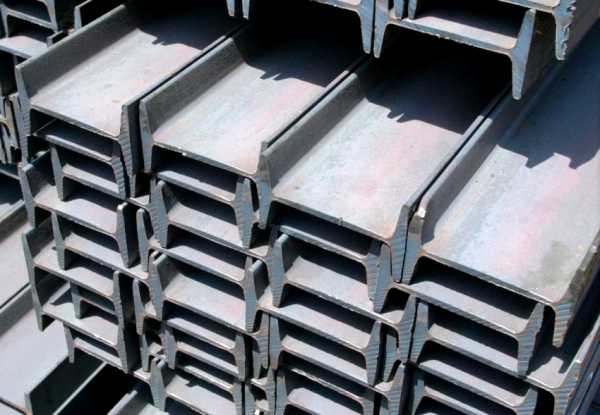

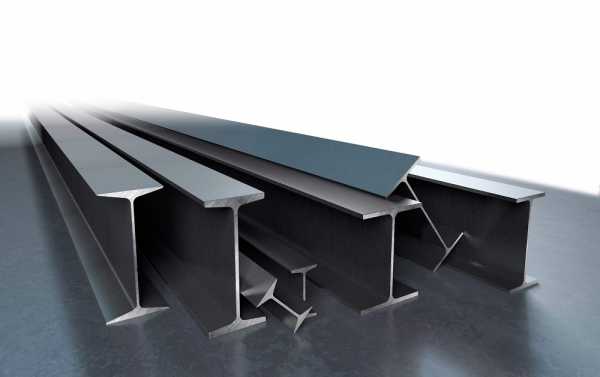

Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.

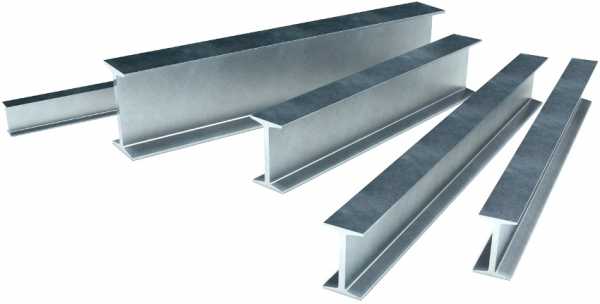

Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.

Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий. Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.

Покупая двутавровые балки, обязательно следует обращать внимание на их номер, по нему можно узнать высоту профиля

В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны. Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам.

Важно! Балки из углеродистой стали рассчитаны на применение внутри помещения, где исключается воздействие неблагоприятных погодных условий. Для проведения наружных работ или при повышенных требованиях к прочности конструкции следует использовать балки из низколегированной стали.

Особенности изготовления двутавровых профилей

Двутавровые профили производят согласно утвержденным нормативным документам. ГОСТом 26020-83 определяются моменты, связанные с изготовлением профилей с параллельными гранями. Аспекты изготовления профилей специализированного назначения регламентированы ГОСТом 19425-74. Особенности выполнения профилей с наклоненными гранями обозначены в ГОСТе 8239-89.

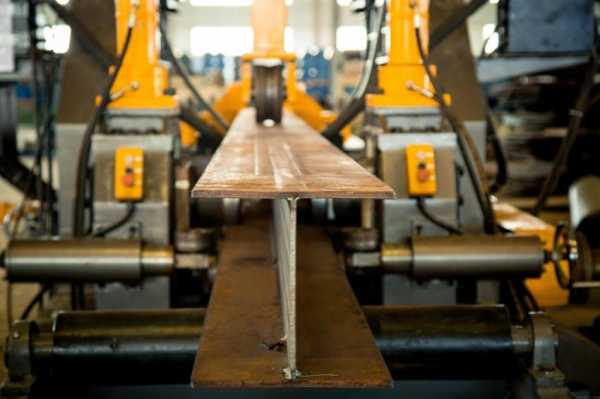

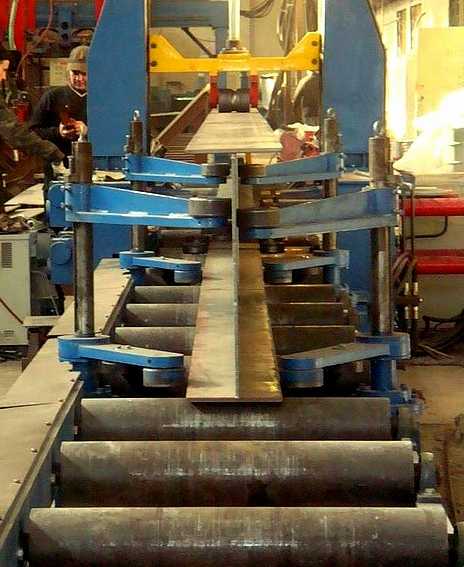

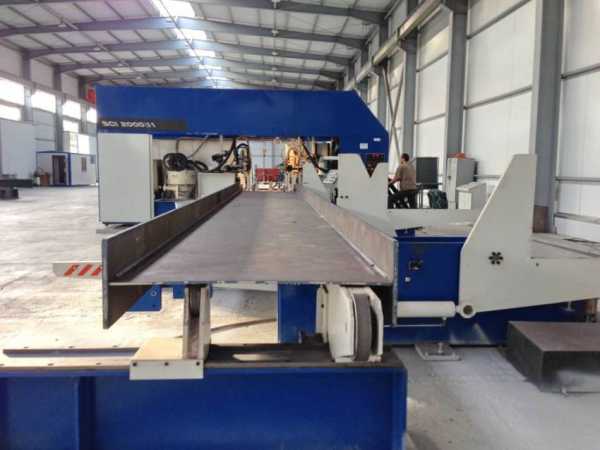

Производство двутавровой балки осуществляется посредством сварки трех основных элементов, в результате получаются поясные швы

Изготовление своими руками двутавровой балки из металла практически невозможно. Процесс производства осуществляется на специализированном оборудовании методом горячего прокатывания. Заготовкой для изделия служат блюмы, которые обрабатываются при температуре около 1200 ℃. Специфическая форма профиля повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку и равномерно распределять ее по всей поверхности конструкции.

Существует и другой способ производства двутавровых профилей – сварочный, когда три элемента профиля соединяют с помощью сварки. Данный процесс полностью автоматизирован. Сварные двутавры имеют меньшее поперечное сечение в сравнении с монолитными балками. Также здесь можно сочетать различные марки стали, укрепляя только «нужные» участки, что, в свою очередь, позволяет уменьшить общую стоимость профиля.

Двутавр 10: размеры, характеристики, сфера применения

Двутавровый профиль №10 – самый миниатюрный представитель данных конструкций. Несмотря на небольшую массу, изделие довольно жесткое. Такой профиль отличается повышенной устойчивостью к нагрузкам, высокой надежностью и стабильностью геометрических характеристик на период эксплуатации.

Двутавровый профиль №10 имея небольшой вес, достаточно устойчив к ударным и весовым нагрузкам

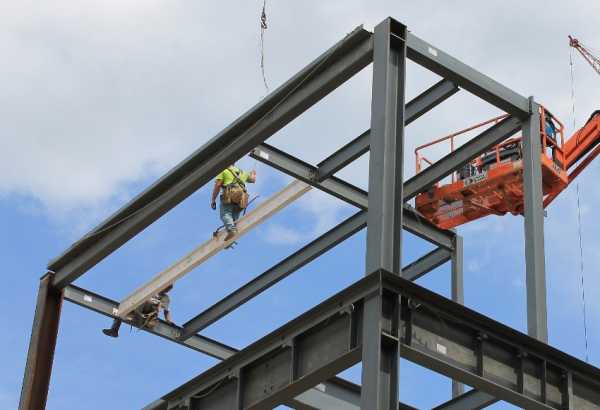

Двутавр 10 используется как прочное перекрытие каркасов при строительстве малоэтажных конструкций, укреплении сооружений или для возведения опоры, а также изделие применяется в оформлении вертикальных колонн. Параметры данного профиля невелики. Полная высота двутавра составляет 100 мм. По ширине профиль достигает 55 мм. Стенка имеет толщину 4, 5 мм, а полка – 7,2 мм. Весит метр двутаврового профиля в этой модификации 10 9, 46 кг. Десятый двутавр может быть изготовлен длиной от  4 м до 12 м.

По положению граней выделяют наклонные и параллельные двутавры. Они имеют соответствующую маркировку, где «У» – профиль с уклоном граней и «П» – балка, в которой грани расположены параллельно.

Двутавр 12: размеры и масса профиля, маркировка

Данный тип профиля изготавливают в соответствии с положениями ГОСТа 8239-89. Он представлен в нескольких вариациях. Маркировка определяет особенности изделия. Так, буква «Б» обозначает грани полок без наклона на стандартных двутаврах. Маркировка «Ш» указывает на параллельность граней полок на широкополочных профилях. Буква «К» характеризует колонные двутавры. Узкополочные профили маркируются пометкой «У», а среднеполочные балки имеют индекс «Д».

В сравнении с № 10, двутавровая балка № 12 способна выдерживать более значительные несущие нагрузки, прогибы и сжатие

Полная высота профиля 12 размера составляет 120 мм. Его общая ширина равна 64 мм. Стенка изделия по толщине равна 4, 8 мм, а перемычка — 7, 3 мм. Погонный метр такого двутавра весит 11,54 кг.

Важно! Приведенные размерные данные носят ознакомительный характер, они являются справочными и формируются исходя из номинального размера при плотности металла 7,85 г/см³.

Двутавр 14: размеры и особенности конструкции

Двутавровый профиль № 14 изготовлен в соответствии положениям, предписанным в ГОСТе 8239-89. Его рекомендуется использовать при строительстве несущих конструкций в промышленных и жилых зданиях, в строительстве мостов, а также в отраслях машиностроения. Материал демонстрирует высокую устойчивость к неблагоприятным воздействиям окружающей среды, огнеупорность, а также не боится различного рода микроорганизмов. С помощью таких конструкций можно достичь снижения стоимости монтажа и сокращения времени строительства.

Полная высота такого профиля (с толщиной полок) составляет 140 мм. Балка имеет ширину, равную 73 мм, стенка перемычки – 4, 9 мм. Общая толщина полки достигает 7,5 мм. По весу метровый двутавр равен 13, 68 кг.

Двутавр 14, размеры которого идеальны для использования в строительстве перекрытий, применяют в создании ЖБК с умеренными и незначительно повышенными нагрузками

Двутавровая балка такого типа имеет разновидности. Таблица двутавров № 14 наглядно это демонстрирует:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммМасса 1 м длины, кг
14731407,54,9 13,68
14С801409,15,5          16,9
14Б173137,45,63,810,5
14Б2731406,94,712,9



Двутавр 16 размера, модификации и сфера применения

Производство двутавровой балки этого размера регламентирует госстандарт. Сфера ее применения достаточно широка: объекты промышленного и жилого назначения, павильоны, колонны, хранилища, мосты и пр.

Двутавровые профили № 16 бывают нескольких видов. Технически возможно изготовить балки, где грани полок параллельны, профили с наклоном внутренней грани от 6% до 12% и с наклоном от 12% до 16%. Также производят сварные профили, где верхняя и нижняя полки присоединяются к основанию. Как вариация такого профиля встречается нестандартный двутавр, где ширина верхней и нижней полок отличается.

Двутавр 16, размеры которого способны обеспечить высокую жесткость, используется для возведения конструкций с длительными статическими и проектными нагрузками

Двутавры с уклоном до 12% представляют собой усиленную модификацию профиля и подходят для повсеместного применения. Профили с уклоном 12% имеют маркировку «М». Они предназначены для использования при монтаже подвесных путей. Профили, обозначенные буквой «С», характеризуются наклоном внутренних полок 16%. Их используют для укрепления или армирования шахтовых стволов.

Двутавр 16 имеет полную высоту 160 мм. Общая ширина балки равна 81 мм. Стенка профиля по толщине составляет 5 мм. Показатель средней толщины полки – 7, 8 мм. Весит один метр двутавра по ГОСТу 15, 89 кг.

Двутавровый профиль № 18: отличительные особенности и вес двутавра

Этот вид профиля относят к прокату фасонного типа – к категории монорельсовых балок. Двутавр 18 принято считать универсальным, поскольку он применим во всех отраслях строительства. Основные его преимущества – жесткость, прочность, износоустойчивость.

Как и предыдущие типы балок, двутавр № 18 изготовлен в соответствии госстандарта 8239-89. Это изделие выполнено в Н-образной форме и представлено в двух вариантах. Различают двутавр стандартной и повышенной точности. Профиль обычной точности имеет высоту 180 мм, ширину 90 мм, значение толщины стенки — 5,1 мм и средней толщины перемычки — 8,1 мм. Вес 18 двутавра в метровой балке составляет 18, 35 кг. Балка повышенной точности характеризуется своими отличительными особенностями. В маркировке присутствует буква «А».  Размеры двутавра 18 в этом варианте несколько отличаются. Полная высота профиля составляет 180 мм. Общая ширина равна 100 мм. Перемычка имеет толщину 5, 1 мм, показатель толщины полки равен 8,3 мм. Весит двутавровая балка № 18 19, 92 кг.

Балку двутавровую № 18 используют при закладке фундамента, создании опорных площадей, а также в качестве армирующих элементов

Полезный совет! Чтобы быстро разобраться в маркировке профиля, достаточно знать принцип надписи: первые цифры – высота профиля, буквы – тип балки и цифра в конце – размер балки в данной серии.

Технические показатели, размер и вес двутавра 20

Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.

Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.

Как вариант такой двутавр может быть изготовлен из сварных балок. Важно отметить, что он имеет более широкую сферу применения.

Двутавровая балка № 20 предназначена для строительно-монтажных работ, для укреплений секций корпуса здания

Классификация профилей и возможные размеры двутавровой балки 20

Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.

Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.

Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.

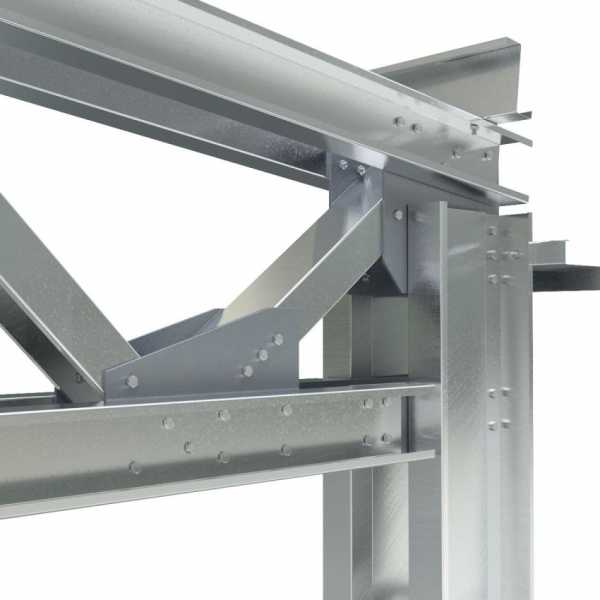

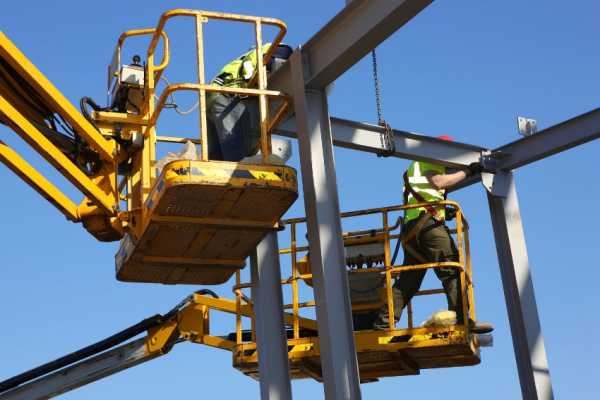

Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом

Возможные размеры и вес двутавровой балки – таблица

Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м. Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммВес 1 м длины, кг
20Б11002008,55,622,4
20Ш115019396,030,6
20К1200195106,541,5



Технические характеристики и размеры двутавра 22

Двутавровый профиль № 22 имеет обширное применение во всех отраслях строительства. Часто его используют как несущую конструкцию возводящейся постройки. Изделие характеризуется прочностью, длительным эксплуатационным сроком, а также устойчивостью к любым погодным условиям.

Размеры двутавра 22 отличаются в зависимости от типа изделия. Балки изготавливаются в двух вариациях – стандартной и повышенной точности. Балка обычной точности имеет полную высоту 220 мм. Общая ширина профиля составляет 110 мм при толщине 5, 4 мм. Значение средней толщины перемычки – 8, 7 мм. Погонный метр профиля этой модификации весит 24, 04 кг.

Двутавровые балки № 22 изготавливаются в двух вариациях – стандартной и повышенной точности

Высота двутаврового профиля повышенной точности составляет 220 мм при ширине, равной 120 мм. Стенка профиля имеет толщину 5, 4 мм, а полка – 8, 9 мм. Балка длиной 1 метр весит 25, 76 кг.

Обратите внимание! Двутавровые балки № 22 также варьируются по степени прочности проката. Выделяют высокую (маркировка «А»), повышенную (индекс«Б») и обычную (маркировка «В») точность.

Двутавр № 24: характеристики и размеры двутавровой балки, ее модификации

Этот профиль, как и другие двутавры, характеризуется рядом достоинств. Среди них можно выделить надежность, длительный эксплуатационный срок, устойчивость к погодным катаклизмам. Использование двутавровых балок исключает опасность разрушения конструкций из-за неблагоприятных факторов окружающей среды. Выполняется он согласно критериям, прописанным в ГОСТе 8239-89.

Размеры двутавра 24 отличаются в зависимости от типа балки. Профиль может быть обычной и повышенной точности. Значение высоты двутавровой балки обычной точности составляет 240 мм. Показатель ширины полки равен 115 мм, стенки – 5,6 мм при толщине полки 9, 5 мм. Метровая балка этого вида имеет массу 27, 34 кг.

Балка двутавр № 24 — это первичный вид стальных конструкций, которые используются при строительстве, как промышленных зданий, так и зданий гражданского назначения

Двутавр с индексом «А» (повышенная точность) по высоте равен 240 мм. Профиль характеризуется более широкой полкой (125 мм) и толстой стенкой (5,6 мм). В толщину перемычка увеличена до 9, 8 мм. Весит такая балка 29, 4 кг.

Двутавр с маркировкой «М» (используемый для конструкции подвесных путей) имеет наклон внутренней грани менее 12%. Размеры двутавра 24м таковы: общая высота балки – 240 мм, значение полной ширины – 110 мм. Перемычка имеет толщину 8, 2 мм, а полка – 14 мм. Метровая балка этого типа весит 38, 3 кг.

Характеристики и вес балки двутавровой № 25

Профиль двутавровый № 25 применяется при строительстве гражданских и производственных объектов, для формирования несущих тяжелонагруженных конструкций, каркасов сооружений и пр. Изготавливается из нелегированного или низколегированного металла в различном исполнении. Вполне естественно, что размеры двутавра 25 в каждом варианте несколько отличаются.

25Б1 – нормальная двутавровая балка. Размеры двутавра 25б1 по высоте составляют 248 мм. Показатель ширины полки — 124 мм, толщины – 8 мм. Показатель толщины стенки равен 5 мм. Метровый профиль весит 21,3 кг.

Двутавровая балка № 25 изготавливается из нелегированного или низколегированного металла в различном исполнении

25Ш1 – двутавровый профиль с широкими полками. Размеры двутавра 25ш1 таковы: высота профиля – 244 мм, его ширина – 175 мм. Перемычка имеет среднюю толщину 7 мм, а полка – 11 мм. Метровая балка двутавра № 25 весит 44,1 кг.

Таблица двутавровых балок № 25 другой модификации демонстрирует размерные характеристики изделия:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммВес 1 м длины, кг
25Б21252509629,6
25К124924612862,6
25К225025014972,4



Особенности профиля, размеры и вес двутавра 30

Производство двутаврового профиля № 30 регламентируется нормативной документацией, о которой было упомянуто выше. Данные двутавры производят в двух модификациях: обычный двутавр и двутавр с повышенной точностью (имеет маркировку «А»).

Нужно обратить внимание, что размеры двутавра 30, как и профилей другого размера, отличаются в зависимости от точности. Соответственно изменяется и вес изделия, что для некоторых строений имеет принципиальное значение.

Стальная балка № 30 максимально устойчива к деформации и выдерживает колоссальные нагрузки

Метровая балка 30Б1 весит 32,9 кг. Размеры двутавра 30б1 следующие: высота металлической балки равна 296 мм, ее ширина – 140 мм. Стенка по толщине составляет 4,8 мм, полка – 5,8 мм. Длина профиля 30б1 составляет от 4 м до 12 м.

Размеры двутавра 30ш1 иные. Профиль имеет высоту 291 мм, значение ширины полки – 200 мм, размер толщины перемычки – 8 мм и толщину одной полки – 11 мм. Длина балки  варьируется от 4 м до 13 м. Профиль длиной 1 метр весит 36,48 кг.

Двутавровый профиль повышенной точности имеет высоту 300 мм, ширину 145 мм, толщину перемычки 6, 5 мм. Показатель толщины одной полки составляет 10,7 мм. При этом масса метрового двутавра повышенной прочности равна 39,17 кг.

Балка 30 см применяется в строительстве мощных подъемных механизмов, опорных конструкций и в строительстве стволов шахт

Тридцатый двутавр: таблица размеров

Двутавровый профиль № 30 используется при возведении крупных строительных объектов сложной архитектуры. Поэтому существует несколько «колонных» модификаций балки этого размера. Для возможности точного определения требуемых материалов существует удобная таблица: вес двутавра и его размерные характеристики указаны для каждого типа конкретного профиля.

Вид профиляВысота, ммТолщина стенки, ммШирина, ммТолщина полки, ммВес 1 м длины, кг
30К129892991487
30К2300103001594
30К33001530515105,8
30К43041130117105,8



Двутавр 36м: размеры и характеристики профиля

Двутавровый профиль 36М представляет собой специальную горячекатаную конструкцию для подвесных путей. Такие изделия используются для формирования опорных конструкций перекрытий или в постройках с большими пролетами.

Двутавровые балки имеют ряд преимуществ, что делает их незаменимым элементом в строительстве

В данном варианте наклон внутренней грани не превышает 12 %. Производство изделия выполняется согласно положениям госстандарта 19425-74. Параметры профиля следующие: высота – 360 мм при полной ширине 130 мм. Показатель толщины перемычки в этом профиле равен 9, 5 мм, значение толщины одной полки – 16 мм. Метровый профиль 36М весит 57, 9 кг.

Двутавр 40: размеры и особенности двутавровой балки

Данная модификация профиля представляет собой широкополочную балку с нормальной толщиной граней. Изделие используется в строительстве крупных конструкций для формирования несущих опор. Демонстрирует отличную устойчивость к высоким температурам, кислотной среде.

Размеры двутавра 40ш1 по ГОСТу 26020-83 имеют следующие показатели: высота – 388 мм, полная ширина – 300 мм. Перемычка широкопрофильной балки 40ш1 имеет толщину 9, 5 мм, значение общей толщины полки равно 14 мм. Весит стальная широкополочная балка этой модификации 96, 1 кг (из расчета на один метр изделия).

Двутавровую балку № 40 чаще всего используют при возведении зданий в сейсмически активных регионах

Формулы для определения требуемого веса двутавра

Расчет массы двутаврового профиля следует начинать с определения веса погонного метра. Проще всего найти данную величину в справочной таблице сортамента ГОСТа, однако могут быть неточности из-за плотности металла.

Для самостоятельного расчета массы балок нужно учитывать показатели площадей полки и стенки, плотность стали. Чтобы определить расстояние между полками, следует руководствоваться формулой: L=h-2×t. Расчет площади полки происходит в соответствии с математическим выражением: SП = b×t. Для определения площади стенки используем формулу: SС = L×S. Для вычисления сечения – S = Sс + 2×Sп. Полученный показатель сечения следует умножить на среднюю плотность стали, которая равна 7850 кг/м3. Все данные предварительно следует перевести в квадратные метры. S – толщина стенки профиля, h – высота балки, b – размер полки, t обозначает среднюю толщину полки, L – длина проката.

Полезный совет! Чтобы упростить процесс просчета и сэкономить время, можно воспользоваться калькулятором двутавровой балки.

Чтобы расчитать массу двутаврового профиля, нужно сначала определить вес погонного метра

Балка двутавровая: таблица размеров, вес и размерные характеристики профилей

Современное производство позволяет изготавливать профили различных размеров, из большого количества материалов и в разнообразной конфигурации. Есть возможность выполнения двутавровых балок по индивидуальным параметрам.

Данная статья содержит описание наиболее распространенных в строительстве двутавровых балок. Для наглядности представленной информации и возможности визуального сравнения предлагается таблица размеров двутавровых балок:

Вид профиляШирина ммВысота ммТолщина полки, ммТолщина стенки, ммКол-во метров в 1 тоннеМасса 1 м длины, кг
10551007,24,5105,79,456
12641207,34,886,6211,54
14731407,54,973,0913,68
16811607,8562,9415,89
18901808,15,154,5018,35
18а1001808,35,150,2019,92
201002008,45,247,5321,04
20а1102008,65,244,0822,69
221102208,75,441,0624,04
22а1202208,95,438,8225,76
241152409,55,636,5727,34
24а1252409,85,634,0229,40
271252709,8631,7131,53
27а13527010,2629,5133,88
3013530010,26,527,4136,48
30а14530010,76,525,5339,17
3314033011,2723,6742,25
3614536012,37,520,6048,55
40155400138,317,5656,96
4516045014,2915,0466,50
5017050015,21012,7278,64
5518055016,51110,7992,66
6019019017,8129,263108,0



Таблица размеров двутавра, цена за метр погонный

Экономичность производства двутавровых профилей позволяет выпускать продукцию по доступной для потребителя цене. Высокая надежность изделий при относительно низкой стоимости формирует повышенный спрос на двутавры в широких сферах строительства.

Экономичность изготовления двутавровых профилей позволяет выпускать продукцию по приемлемой цене

Стоимость двутаврового профиля формируется из расчета цены на металл и количества расходного материала, требуемого для изготовления балки. Стоимость просчитывается за каждый метр профиля.

Приобрести двутавры сегодня несложно, гораздо труднее подобрать двутавровые профили, максимально точно отвечающие запросам возводящегося объекта. Руководствуясь данными, представленными в статье, можно сориентироваться в типе, количестве материалов и значительно сэкономить время на расчетах.

psk-remont.ru

характеристики и особенности применения изделия

Стальной двутавр 14 – востребованная разновидность сортового металлопроката. Название изделия получили за счет необычной формы сечения, визуально напоминающей удвоенную букву «Т». Основной отраслью применения двутавра 14 остается строительный сектор.

Классификация изделий металлопроката

Базовым критерием для классификации двутавровой балки принимается метод ее производства. Исходя из этого параметра, двутавры бывают:

  • горячекатаные,
  • сварные.

В первом случае изделия получают методом горячего прокатывания при температуре на уровне 1200 градусов. За счет этого готовая балка обретает повышенную прочность, способность выдерживать серьезные нагрузки.

Сварной двутавр получают в результате полностью автоматизированного процесса. Путем сварки три отдельных элемента соединяются в одно целое, с меньшим поперечным сечением в сравнении с горячекатаными аналогами. В сварных балках можно комбинировать виды сталей, существенно удешевляя их итоговую стоимость.

Для качественной защиты от коррозии и других неблагоприятных факторов, двутавр 14 в ходе производства может подвергаться оцинковке либо покрываться специальной по составу грунтовкой. Если же необходимы изделия для эксплуатации в агрессивных условиях, то в приоритете выбора изделия с низким коэффициентом легирования.

Размеры горячекатаного двутавра 14.

Высота, ммШирина полки, ммТолщина стенки, ммСредняя толщина полки, ммR, не более, ммr, не более, мм
140734,97,58,03,0

Где применяют двутавровую балку 14

Основное функциональное предназначение двутавра 14 – усиление строительных металлоконструкций, приданием им максимальной прочности и надежности. Важным техническим свойством изделия является выраженная эластичность. За счет этого балки помимо прочности придают строительным конструкциям необходимую гибкость.

На данный момент двутавр активно задействуют при возведении:

  • эстакад и мостов;
  • железнодорожных и автомобильных туннелей;
  • шахтных стволов;
  • промышленных цехов и объектов гражданского строительства.

Этот вид металлопроката на строительстве различных объектов считается лучшим решением для экономии расхода сырьевой базы. За счет высокой прочности балок удается сокращать применение металлических изделий без ущерба для качества и долговечности конструкций в целом. Кроме того, применение эластичного двутавра позволяет избегать таких распространенных в строительстве проблем, как усадка, сдвиг зданий, возникновение в них трещин.

the-master.ru

Двутавр 14 размеры Главная

Номер двутавр 14 размеры. Для двутавра 14 сортамент определяет следующие размеры. Высота двутавра 14 равняется 140 мм, ширина полки двутавра 14 равняется 73 мм, толщина стенки двутавра 14 равняется 4.9 мм, средняя толщина полки двутавра 14 равняется 7.5 мм, радиус внутреннего закругления двутавра 14 (не более) 8 мм, радиус закругления полки двутавра 14 (не более) 3 мм.

Двутавр 14 размеры

Нас интересует двутавр 14 размеры которого определяются ГОСТом. Как я уже говорил, мы можем увидеть двутавр на чертеже. Чертёж двутавра удобен тем, что на него вынесены все условные обозначения, о которых мы подробно расскажем. Они важны нам для того, чтобы ориентироваться в справочной информации, которая построена именно на базе геометрических размеров двутавра, а они уже, в свою очередь «привязаны» к физическим характеристикам двутавра, необходимым и тогда, когда вы хотите купить двутавр или сделать из него какую-то конструкцию, нужного вам назначения.

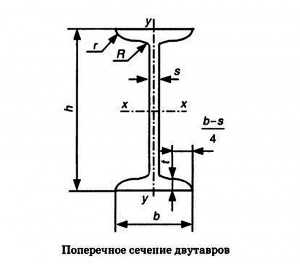

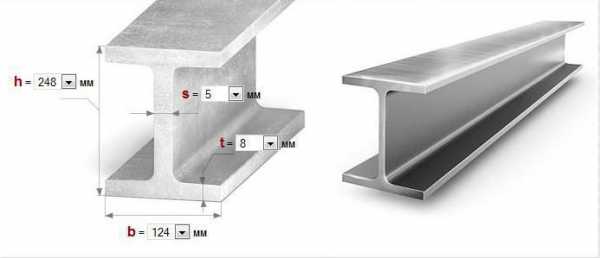

Давайте рассмотрим размеры двутавра, указанные, как условные обозначения на чертеже.

h — так обозначается высота двутавра. Высоту двутавра часто называют неправильно. В обиходной речи, сварщики и строители говорят — это ширина двутавра и называют размер высоты его. Если вы работаете постоянно в одном коллективе, то все понимаю, что вы имеете в виду и это не вызывает пролем, однако технически это неграмотно.

b — это ширина полки двутавра. Как её только не называют строители, чаще всего — ширина граней. Лучше называть этот размер правильно — это ширина полки двутавра.

s — это толщина стенки двутавра. С толщиной стенки двутавра тоже бывают «разногласия и непонятки». Обычно, чаще всего путают между собой толщину стенки двутавра и толщину полки, считая и то и другое полками — это не верно.

t — это средняя толщина полки двутавра. Подчёркиваю, именно СРЕДНЯЯ толщина, потому что полка двутавра, благодаря уклону внутренних граней двутавра имеет в РАЗНЫХ МЕСТАХ РАЗНУЮ толщину. Минимальную на концах полок и максимальную там, где полка примыкает к стенке двутавра. Во всех справочниках точно указывается именно средняя толщина полки, измеряемая в строго рассчитанном месте. Расстояние от конца полки до той точки к которой «привязано» значение средней толщины рассчитывается по формуле: b-s/4. Эта формула указана и на чертеже двутавра в виде пояснительной записи — очень удобно.

R — это радиус внутреннего закругления двутавра. Откуда берётся там закругление с определённым радиусом? Это обусловлено технологией изготовления двутавров на предприятии. Внутренние грани полок двутавра примыкают к стенке его не под углом, а через небольшое закругление, радиус которого определяется ГОСТом.

r — это радиус закругления полки. Одна из граней полки двутавра — наружная, это плоская поверхность, а вот внутренняя грань «переходит» в конец полки через небольшое скругление, радиус которого тоже определяется ГОСТом и считается справочной информацией указанной в сортаменте двутавров. Для каждого номера двутавра соответствует точное значение радиуса закругления полки.

Мы уже упомянули, что двутавры могут изготавливаться только в соответствии с номенклатурой указанной в ГОСТе. ГОСТ определяет геометрические размеры каждой разновидности двутавров и их физические характеристики. Формулируется «список» выпускаемых видов этого металлического профиля в виде СОРТАМЕНТА ДВУТАВРОВ. Грубо говоря, просмотрев сортамент двутавров, мы можем узнать какие бывают двутавры вообще. Кроме того сортамент двутавров устанавливает несколько «аксиом», которые полезно знать:

Сортамент двутавров — аксиома 1: Поперечное сечение двутавра должно соответствовать сечению указанному на четреже. Таким образом сортаментом задаётся единообразная стандартная форма двутавра в понятной и наглядной форме.

Сортамент двутавров — аксиома 2: Номинальные размеры двутавров должны соответствовать тем размерам, которые приводятся в таблице сортамента двутавра. Это же относится и к площади поперечного сечения, весу или массе погонного метра двутавра, а так же к физическим его характеристикам, которые указаны для осей двутавра Х-Х и У-У.

Сортамент двутавров — аксиома 3: Точность прокатки двутавров может быть двух видов. Это то прокатка двутавра повышенной точности — Б и прокатка двутавра обычной точности — В. Другие варианты прокатки не допускаются и считаются некондицией двутавра.

А, что касается размеров или разновидностей двутавра, то они соответствуют определённым номерам проката, сортамент двутавров указывает, что они могут быть следующих видов: 10, 12, 14, 16, 18, 20, 22, 24, 27, 30, 33, 36, 40, 45, 50, 55, 60.



4ypakabra.ru

вес двутавра, гост, двутавр горячекатный, нагрузка, размеры

Стандартизированный профиль, получаемый методом горячей прокатки на сортовых станах. В сечении двутавр похож на букву «Н». Балка из двутаврового профиля прочнее такой же по площади прямоугольной в 28 – 30 раз и практически в 7 раз, прочнее на изгиб такой же балки изготовленной из швеллера. Вместе с тем, этот профиль плохо переносит усилия на скручивание, что является характерным для открытых профилей вообще, например уголка или швеллера.

Внешний вид

Происхождение названия наиболее вероятно от слова taurus (лат), что означает бык. По всей видимости, полки балок воспринимались как рога, располагающиеся с обеих сторон.

Особенности профиля

Горизонтальные площадки вверху и внизу балки являются опорными поверхностями. Их назначение:

  • воспринимать и равномерно распределять нагрузку на профиль;
  • не допускать опрокидывания или перекоса балки, обеспечивая восприятие нагружения перемычкой строго в вертикальном направлении.

Сфера применения

Двутавровые балки нашли широкое применения в промышленности, строительстве и других отраслях:

  • мостостроение – несущие тяжело нагруженные конструкции;

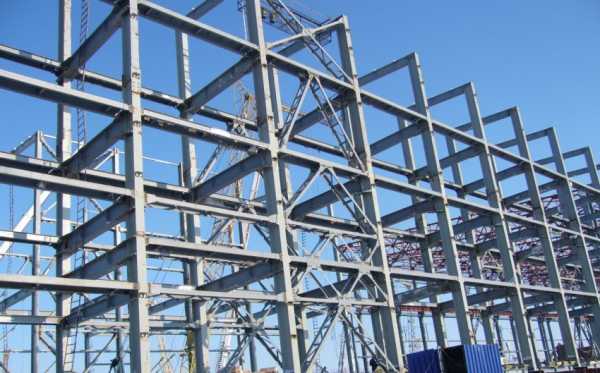

  • промышленное строительство – каркасы зданий и сооружений, основа подкрановых путей электромостовых кранов;
  • несущие балки мостовых кранов;
  • в машиностроении – рамы автомобилей и вагонов;
  • для армирования стенок шахт.

Изготовление двутавровых балок

Изготовление этих профилей производится на рельсобалочных станах горячей прокатки. Это дорогостоящий и сложный в наладке агрегат. Заготовкой для балок, в зависимости от их размера, являются слябы или квадрат для более мелких размеров.

Заготовка поочередно проходит через клети прокатного стана, постепенно принимая необходимые размеры и вырастая в длину. Клеть представляет собой агрегат, включающий в себя привод и несколько водоохлаждаемых валков, от клети к клети размер валков уменьшается, за счет обжатия валками заготовка принимает необходимые размеры балки.

Горячая прокатка – основной способ производства двутавров. Станы имеют очень высокую производительность и обеспечивают высокую точность размеров. Профили производятся в соответствии с действующими государственными стандартами и невозможно произвести нестандартные размеры без очень больших затрат времени и средств.

Одним из недостатков горячекатаных профилей являются дефекты на их поверхности в виде окалины. Расчет двутавровой балки, как правило, производится на прочность и прогиб.

Двутавровые балки могут производиться:

  • из конструкционных марок сталей;
  • из низколегируемых сплавов.

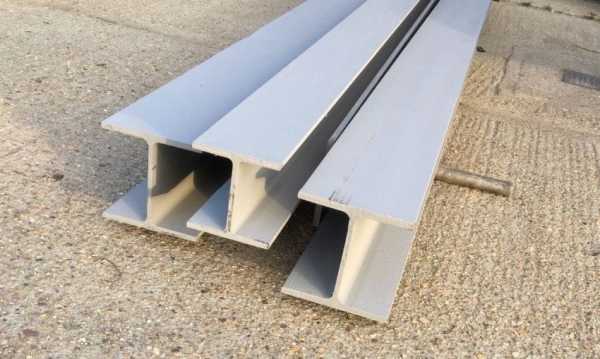

Также бывают деревянные, алюминиевые двутавры.

Классификация и разновидности балок. Маркировка

Двутавры разделяются на несколько видов по следующим параметрам:

  1. Геометрические размеры.
  2. Форма.
  3. Применяемость.

Одним из основных параметров балок является их высота. Она измеряется расстоянием между несущими гранями полок. В наименовании балки размер указывается в сантиметрах.

Например: балка 16 имеет расстояние между полками 160 миллиметров.

Это число – «номер высоты» – изменяется в диапазоне от 10 до 100 в соответствии с гомологическим рядом размеров, определяемым ГОСТами. Производство изделий, не входящих в гомологический ряд может быть осуществлено по согласованию с заказчиком.

Особенности различных конструкций двутавров обозначаются буквенными маркировками:

  • «Б» – двутавр общего назначения;
  • «Ш» – широкополочные;
  • «К» – колонные;
  • «Д» – дополнительная серия;
  • «М» – для подвесных путей и мостовых конструкций;
  • «С» – стволовая, армирование шахтных стволов.

Когда нужна точная маркировка балок, применяются дополнительные цифровые маркировки.

Например: 27Б1 и 27Б2. При этом первая имеет высоту 268 мм, а вторая – 270. А стенка балки 27Б2 на 1,2 мм толще, чем в первом варианте.

Двутавры с параллельными полками

Балки с параллельными (внутренними и наружными) гранями производятся в соответствии с требования ГОСТ 26020-82.

Двутавры с внутренними полками с уклоном по отношению к наружным

Выпускаются по ГОСТ 19425-74. Такие балки имеют более высокие несущие характеристики. По нижепредставленной таблице можно определить какой вес двутавра.

Размеры, масса и количество метров в тонне двутавров по ГОСТ 26020-83 и СТО АСЧМ 20-93

Таблица 1

Наименование,

номер балки

Размеры, мм hxbxsxt



Вес погонного метра, кгВес 1 шт, кг L=12 метровМетров в тонне
10Б1100х55х4,1х5,78,1297,23123,15
12Б1117,х64х3,8х5,18,73104,44114,55
12Б2120х64х4,4х6,310,41124,8296,06
14Б1137,4х73х3,8х5,610,54126,1194,88
14Б2140х73х4,х6,912,93154,8177,40
16Б1157х82х4х5,912,77152,4378,31
16Б2160х82х4х7,415,86189,6663,05
18Б1177х91х4,3х6,515,44184,8464,77
18Б2180х91х5,3х823,94287,4841,77
20Б1200х100х5,6х8,521,55255,6446.40
23Б1230х110х5,6х925,81309,6238,44
26Б1258х20х5,8х8,528,02336,0435,69
26Б2261х120х6х1031,23374,4632,02
30Б1296х140х5,8х8,532,94394,8820,39
30Б2299х140х6х1036.66439,3227,28
35Б1346х152х6,2х8,538,95466,8025,67
35Б2349х155х6,5х1043,34519,6823,07
40Б1392х165х7х9,548,11577,2220,79
40Б2396х165х7,5х11,554,71656,4218,28
45Б1443х180х7,8х1159,81717,6316,72
45Б2447х180х8,4х1367,53810,0114,80
50Б1492х200х8,8х1273,04876,6813,69
50Б2496х200х9,2х1480,71968,4212,39
55Б1543х220х9,5х13,589,121068,4411,22
55Б2547х220х10,5х15,597,931174,5610,21
60Б1593х230х10,5х15,5106,221274,349,41
60Б2597х230х10,5х15,5115,641387,288,65
70Б1691х260х12х15,5129.311551,627,73
70Б2691х260х12,5х18,5144,231730,466,93
80Б1791х280х13,5х17159,521914,246,27
80Б2798х280х14х20,5177,942134,885,62
100Б1990х320х16х21230,632767,264,34
100Б2998х320х17х25258,243098,423,87
100Б31006х320х18х29285,73428,423,50
100Б41013х320х19,5х32,5314,513774,223,18

Размеры, масса и количество метров в тонне двутавров по ГОСТ 8239-89 и ГОСТ 19425-74

Таблица 2

Наименование и номер балки

Размеры, мм hxbxsxt



Вес погонного метра, кгВес 1 шт, кг L=12 метровМетров в тонне
20К1196х199х6,5х1041,42496,8424,14
20К2200х200х8х1249,91598,8220,03
25К1246х249х8х1262,64751,2815,96
25К2250х250х9х1472,42869,0413,81
25К3246х249х8х1162,64751,2815,96
30К1298х299х9х1487,71046,0411,40
30К2300х300х10х1594,231130,7610,61
30К3300х305х15х15105,811269,729,45
30К4304х301х11х17105,771269,249,45
35К1342х348х10х15109,111309,329,17
35К2350х350х12х19136,531638,367,32
40К1394х398х11х18146,681760,166,82
40К2400х400х13х21171,712060,525,82
40К3406х403х16х24200,152401,804,99
40К4414х405х18х28231,932783,164,31
40К5429х400х23х35,5290,863490,323,44

По таблице можно определить сколько весит метр длины балки, нужного двутавра.

Двутавры сварные

Сварная балка – конструкция из стального листового проката с мехсвойствами, соответствующими аналогичным горячекатаным профилям подобных размеров.  Предельно допустимые отклонения в размерах такие же, что и в требованиях ГОСТ 26020-83 и СТО АСЧМ 20-93 для горчекатанных балок.

Определяющими преимуществами сварных конструкций является их гораздо более низкая себестоимость и вариативность в заданных требованиях, что достигается за счет:

  • подбор комбинированного сечения с учетом специфических требований заказчика;
  • применение в конструкции листового металла различных марок стали для улучшения механических свойств;
  • возможность исполнения изделий несимметричной формы;
  • усиления несущей способности;
  • возможность применения элементов конструкции увеличенной длины, что ведет к ее упрощению;
  • рациональное использования металла за счет подетального изготовления элементов конструкций;

Сравнительная таблица сортамента горячекатаных и сварных балок:

Таблица 3

Типоразмеры сварных балокНаличие в производстве
10Б1нет
12Б1, 12Б2нет
14Б1, 14Б2нет
16Б1, 16Б2нет
18Б1, 18Б2нет
20Б1, 20К1, 20К2, 20Ш1нет
23К1, 23К2, 23Б1, 23Ш1нет
24ДБ1нет
25К1, 25К2, 25К3, 25Б1, 25Б2, 25Ш1да
26К1, 26К2, 26К3, 26Б1, 26Б2, 26Ш1,26Ш2да
27ДБ1да
30К1, 30К2, 30К3, 30К4, 30Б1, 30Б2, 30ДШ1, 30Ш1, 30Ш2, 30Ш3да
35Б1, 35Б2, 35ДБ1нет
35К1, 35К2, 35К3, 35Ш1, 35Ш2, 35Ш3да
36ДБ1нет
40Б1, 40Б2, 40ДБ1, 40ДШ1, 40К1, 40К2, 40К3, 40К4, 40К5, 40Ш1, 40Ш2, 40Ш3да
45Б1, 45Б2, 45ДБ1, 45ДБ2, 45Ш1да
50Б1, 50Б2, 50Б3, 50ДШ1, 50Ш1, 50Ш2, 50Ш3, 50Ш4да
55Б1, 55Б2да
60Б1, 60Б2, 60Ш1, 60Ш2, 60Ш3, 60Ш4да
70Б1, 70Б2, 70Ш1, 70Ш2, 70Ш3, 70Ш4, 70Ш5да
80Б1, 80Б2, 80Ш1, 80Ш2да
90Б1, 90Ш2, 90Ш1, 90Ш2да
100Б1, 100Б2, 100Б3, 100Б4, 100Ш1, 100Ш2, 100Ш3, 100Ш4да

Некоторые особенности технологии
производства сварных двутавров

  1. Сварные профили изготавливаются из правленой листовой стали после тщательного устранения поверхностных дефектов. Марки, качественные категории, прочностные данные оговариваются в заказе.
  2. Тавровые и стыковые швы исполняются механической или полуавтоматической сваркой с применением защитного газа. При этом сварные швы должны плавно переходить в основной металл.
  3. Допускается стыковка элементов конструкции балки. Стык выполняется без применения накладок с проваром с обеих сторон. Стыковочные швы элементов полок должны находиться не ближе 10 мм от аналогичного шва стойки профиля.
  4. Все сварные швы должны быть непрерывными.
  5. Основные технологические операции при изготовлении сварных балок:
    • сварка продольного шва полка-стойка на машине непрерывной сварки;
    • правка – устранение «грибовидности» полки, образовавшей после провара шва;
    • переворот профиля на 180о по вертикали;
    • сварка второго шва;
    • правка второго сварного соединения.
  1. Сварные швы подвергаются контролю неразрушающими методами в соответствии с действующими стандартами. Обнаруженные дефекты устраняются, и профиль проверяется повторно.
  2. На поверхности изделий не допускаются поверхностные дефекты в виде трещин, закатов, плен, рванин. При обнаружении таких дефектов они подвергаются ремонту механическим способом. При этом предельно допустимые отклонения по размерам изделия не должны превышать допусков для стального листа, из которого изготовлен профиль.

Примечания

Номенклатура и область применения двутавровых балок весьма разнообразна. Появление сварных профилей в свое время было обусловлено отказам Нижнетагильского меткомбината от производства тяжелых балок номерами от 70 до100. Потребность же в них не снижалась, а росла по мере развития строительной отрасли. Поэтому возникли сварные профиля.

Второй причиной их популярности можно считать высокую вариативность изготовления, в том числе в нестандартных размерах. Если для этого необходимо перевооружать рельсобалочный стан комплектом прокатного инструмента, то в случае со сваркой этого не происходит, производство удешевляется. Этот же подход способствовал снижению металлоемкости строительства, что приводило к экономии средств. Стоимость, цена балки двутавровой зависит от параметров изделия и вида стали.

krovlya777.ru

Сортамент. Балки двутавровые (ГОСТ 8239-72) 003

Попробуй новый онлайн расчет сплошных сечений.

№
профиля		 Масса
1 м, кг		 Размеры, мм Площадь
сечения
см 2		 Справочные величины для осей

см 4
см 3
см
см 3
см 4
см 3
см
10   9,46 100 55 4,5 7,2 12,0 198 39,7 4,06 23,0 17,9 6,49 1,22
12   11,5   120 64 4,8 7,3 14,7 350 58,4 4,88 33,7 27,9 8,72 1,38
14   13,7   140 73 4,9 7,5 17,4 572 81,7 5,73 46,8 41,9 11,5   1,55
16   15,0   160 81 5,0 7,8 20,2 873 109   6,57 62,3 58,6 14,5   1,70
18   18,4   180 90 5,1 8,1 23,4 1290 143   7,42 81,4 82,6 18,4   1,88
18a 19,9   180 100 5,1 8,3 25,4 1430 159   7,51 89,8 114   22,8   2,12
20   21,0   200 100 5,2 8,4 26,8 1840 184   8,28 104   115   23,1   2,07
20a 22,7   200 110 5,2 8,6 28,9 2030 203   8,37 114   155   28,2   2,32
22   24,0   220 110 5,4 8,7 30,6 2550 232   9,13 131   157   28,6   2,27
22a 25,8   220 120 5,4 8,9 32,8 2790 254   9,22 143   206   34,3   2,50
24   27,3   240 115 5,6 9,5 34,8 3460 289   9,97 163   198   34,5   2,37
24a 29,4   240 125 5,6 9,8 37,5 3800 317   10,1   178   260   41,6   2,63
27   31,5   270 125 6,0 9,8 40,2 5010 371   11,2   210   260   41,5   2,54
27a 33,9   270 135 6,0 10,2 43,2 5500 407   11,3   229   337   50,0   2,80
30   36,5   300 135 6,5 10,2 46,5 7080 472   12,3   268   337   49,9   2,69
30a 39,2   300 145 6,5 10,7 49,9 7780 518   12,5   292   436   60,1   2,95
33   42,2   330 140 7,0 11,2 53,8 9840 597   13,5   339   419   59,9   2,76
36   48,6   360 145 7,5 12,3 61,9 13380 743   14,7   423   516   71,1   2,89
40   57,0   400 155 8,3 13,0 72,6 19062 953   16,2   545   667   86,1   3,03
45   66,5   450 160 9,0 14,2 84,7 27696 1231   18,1   708   808   101,0   3,00
50   78,5   500 170 10,0 15,2 100,0 39727 1589   19,9   919   1043   123,0   3,23
55   96,2   550 180 11,0 16,5 118,0 55962 2035   21,8   1181   1356   151,0   3,39
60   108,0   600 190 12,0 17,8 138,0 75806 2560   23,6   1491   1725   182,0   3,54

Понравилась статья! Поддержи проект! Ставь ЛАЙК!

www.sopromat.info

Двутавр 14 размеры » Главная Главная

Номер двутавр 14 размеры. Для двутавра 14 сортамент определяет следующие размеры. Высота двутавра 14 равняется 140 мм, ширина полки двутавра 14 равняется 73 мм, толщина стенки двутавра 14 равняется 4.9 мм, средняя толщина полки двутавра 14 равняется 7.5 мм, радиус внутреннего закругления двутавра 14 (не более) 8 мм, радиус закругления полки двутавра 14 (не более) 3 мм.

Двутавр 14 размеры

Нас интересует двутавр 14 размеры которого определяются ГОСТом. Как я уже говорил, мы можем увидеть двутавр на чертеже. Чертёж двутавра удобен тем, что на него вынесены все условные обозначения, о которых мы подробно расскажем. Они важны нам для того, чтобы ориентироваться в справочной информации, которая построена именно на базе геометрических размеров двутавра, а они уже, в свою очередь «привязаны» к физическим характеристикам двутавра, необходимым и тогда, когда вы хотите купить двутавр или сделать из него какую-то конструкцию, нужного вам назначения.

Давайте рассмотрим размеры двутавра, указанные, как условные обозначения на чертеже.

h — так обозначается высота двутавра. Высоту двутавра часто называют неправильно. В обиходной речи, сварщики и строители говорят — это ширина двутавра и называют размер высоты его. Если вы работаете постоянно в одном коллективе, то все понимаю, что вы имеете в виду и это не вызывает пролем, однако технически это неграмотно.

b — это ширина полки двутавра. Как её только не называют строители, чаще всего — ширина граней. Лучше называть этот размер правильно — это ширина полки двутавра.

s — это толщина стенки двутавра. С толщиной стенки двутавра тоже бывают «разногласия и непонятки». Обычно, чаще всего путают между собой толщину стенки двутавра и толщину полки, считая и то и другое полками — это не верно.

t — это средняя толщина полки двутавра. Подчёркиваю, именно СРЕДНЯЯ толщина, потому что полка двутавра, благодаря уклону внутренних граней двутавра имеет в РАЗНЫХ МЕСТАХ РАЗНУЮ толщину. Минимальную на концах полок и максимальную там, где полка примыкает к стенке двутавра. Во всех справочниках точно указывается именно средняя толщина полки, измеряемая в строго рассчитанном месте. Расстояние от конца полки до той точки к которой «привязано» значение средней толщины рассчитывается по формуле: b-s/4. Эта формула указана и на чертеже двутавра в виде пояснительной записи — очень удобно.

R — это радиус внутреннего закругления двутавра. Откуда берётся там закругление с определённым радиусом? Это обусловлено технологией изготовления двутавров на предприятии. Внутренние грани полок двутавра примыкают к стенке его не под углом, а через небольшое закругление, радиус которого определяется ГОСТом.

r — это радиус закругления полки. Одна из граней полки двутавра — наружная, это плоская поверхность, а вот внутренняя грань «переходит» в конец полки через небольшое скругление, радиус которого тоже определяется ГОСТом и считается справочной информацией указанной в сортаменте двутавров. Для каждого номера двутавра соответствует точное значение радиуса закругления полки.

Мы уже упомянули, что двутавры могут изготавливаться только в соответствии с номенклатурой указанной в ГОСТе. ГОСТ определяет геометрические размеры каждой разновидности двутавров и их физические характеристики. Формулируется «список» выпускаемых видов этого металлического профиля в виде СОРТАМЕНТА ДВУТАВРОВ. Грубо говоря, просмотрев сортамент двутавров, мы можем узнать какие бывают двутавры вообще. Кроме того сортамент двутавров устанавливает несколько «аксиом», которые полезно знать:

Сортамент двутавров — аксиома 1: Поперечное сечение двутавра должно соответствовать сечению указанному на четреже. Таким образом сортаментом задаётся единообразная стандартная форма двутавра в понятной и наглядной форме.

Сортамент двутавров — аксиома 2: Номинальные размеры двутавров должны соответствовать тем размерам, которые приводятся в таблице сортамента двутавра. Это же относится и к площади поперечного сечения, весу или массе погонного метра двутавра, а так же к физическим его характеристикам, которые указаны для осей двутавра Х-Х и У-У.

Сортамент двутавров — аксиома 3: Точность прокатки двутавров может быть двух видов. Это то прокатка двутавра повышенной точности — Б и прокатка двутавра обычной точности — В. Другие варианты прокатки не допускаются и считаются некондицией двутавра.

А, что касается размеров или разновидностей двутавра, то они соответствуют определённым номерам проката, сортамент двутавров указывает, что они могут быть следующих видов: 10, 12, 14, 16, 18, 20, 22, 24, 27, 30, 33, 36, 40, 45, 50, 55, 60.



4ypakabra.ru

ГОСТ 8239-89 Двутавры стальные горячекатанные. Сортамент

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

СОРТАМЕНТ

ГОСТ 8239-89

(СТ СЭВ 2 209-80)

ГОСУДАРСТВЕННЫ Й КОМИТЕТ СССР ПО УПР АВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВ ЕННЫЙ СТ АНД АРТ СОЮЗА ССР

ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

Сортамент

Hot-rolled steel flange beams. Rolling products

ГОСТ
8239-89

Срок действия с 01.07.90

Несоблюден ие стандарта пресле ду ется по закону

Настоящий стандарт устанавл ивает сортамент горяч екатаны х стальных двутавров с уклоном внутренних граней полок.

1. Поперечное сече ние двутавров должно соответствовать ука занному на черт. 1.

h — высота двут авра; b — ширина   полки; s — толщина стенки; t — средняя толщ ина полки; R — радиус внутреннего закругления; r — радиус закругления полки

Черт. 1

Пр им ечание. Ук лон внутренних граней полок до лжен быть 6—12 %.

Таблица 1


Номер двутавра

Размеры

Площадь поперечного сечения, см2

Масса 1 м, кг

Справочные значения для осей

h

b

s

t

R

r

X – X

Y – Y

не б олее

Ix,

см4

Wx,

см3

ix,

см

Sx,

см3

Iy,

см4

Wy ,

см 3

iy ,

см

мм

10

100

55

4,5

7,2

7,0

2,5

12,0

9,46

198

39,7

4,06

23,0

17,9

6,49

1,22

12

120

64

4,8

7,3

7,5

3,0

14,7

11,50

350

58,4

4,88

33,7

27,9

8,72

1,38

14

140

73

4,9

7,5

8,0

3,0

17,4

13,70

572

81,7

5,73

46,8

41,9

11,50

1,55

16

160

81

5,0

7,8

8,5

3,5

20,2

15,90

873

109,0

6,57

62,3

58,6

14,50

1,70

18

180

90

5,1

8,1

9,0

3,5

23,4

18,40

1290

143,0

7,42

81,4

82,6

18,40

1,88

20

200

100

5,2

8,4

9,5

4,0

26,8

21,00

1840

184,0

8,28

104,0

115,0

23,10

2,07

22

220

110

5,4

8,7

10,0

4,0

30,6

24, 00

2550

232,0

9,13

131,0

157,0

28,60

2,27

24

240

115

5,6

9,5

10,5

4,0

34,8

27,30

3460

289,0

9,97

163, 0

198,0

34,50

2,37

27

270

125

6,0

9,8

11,0

4,5

40,2

31,50

5010

371,0

11,20

210,0

260,0

41,50

2,54

30

300

135

6,5

10,2

12,0

5,0

46,5

36,50

7080

472,0

12,30

268,0

337,0

49,90

2,69

33

330

140

7,0

11.2

13,0

5,0

53,8

42,20

9840

597,0

13,50

339,0

419,0

59,90

2,79

36

360

145

7,5

12,3

1 4,0

6,0

61,9

48,60

13380

743,0

14,70

423,0

516,0

71,10

2,89

40

400

155

8,3

13,0

15,0

6,0

72,6

57,00

19062

953,0

16,20

545,0

667,0

86,10

3,03

45

450

160

9,0

14,2

16,0

7,0

84,7

66,50

27696

1231,0

18,10

708,0

808,0

101,00

3,09

50

500

170

10,0

15,2

17,0

7,0

100,0

78,50

39727

1589,0

19,90

919,0

1 043,0

123,00

3,23

55

550

180

11,0

16,5

18,0

7,0

118,0

92,60

55962

2035,0

21,80

1181,0

1356,0

151,00

3,39

60

600

190

12,0

17,8

20,0

8,0

138,0

108,00

76806

2560,0

23,60

1491,0

1725,0

182, 00

3,54

Примечания:

1. Площадь поперечного сечения и масса 1 м двутавра вычи щены по номинальным размерам; плотность стали пр инята равной 7,85 г/см3.

2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок , указанные на черт. 1 и в табл . 1, приведены для построения ка либров и н а готовом прокате не контролируется.

3. В таблицах используют обозначения:

I — момент и нерц ии;

W — момент сопротивления;

S — статический момент полусечения ;

i — радиу с ин ер ци и.

4. Двутавры от № 24 до № 60 не р екомендуется приме нять в новых разработках.

2. Ном инальные размеры двутавров, площадь поперечного сечения, масса и справочные значения для осей должн ы соответствовать прив ед енным в табл. 1.

3. По точности прокатки двутавры изготовляют:

повышенной точности — Б,

обычной точ ности — В.

4. Пр ед ель ны е отклон ения по разм ерам и форме поперечного сечения двутавро в (черт. 1—2) долж ны соответствовать прив еденным в табл. 2.

b1 — ширин а укороченного фла нца; b2 — ширина удли не н ного фланца; D — пе рекос полки; f — прогиб стенки

Ч ерт. 2

Таблица 2

мм

Параметр двутавра, пока зат ель качест ва

Размер

Предельные отклонения при точности прокатки

повышенно й

о бычн ой

Высота h

До 140   включ.

±2,0

Св. 14 0    »   180   »

±2,0

±2,5

 »    180   »    300   »

±3,0

 »    300    »    3 60    »

±3,0

±3,5

 »    360    »    600    »

±4,0

±4, 0

Ширина полки b

До    73  включ.

±2,0

Св.    73    »     90    »

±2,0

±2,5

 »      90   »   135    »

±3,0

 »    135    »    155   »

±3,5

 »    155

±3,0

±4,0

Толщина полки t*

До   7,5  включ.

–0,4

–0,7

Св.   7, 5   »    8,9   »

–0,5

–0,7

 »    8,9   »   10,7    »

–0,6

–0,8

 »   1 0,7    »   1 2,3    »

– 0,7

 »   12,3   »   14,2    »

–0,8

–1,0

 »   14,2    »   15,2    »

–0,9

 »   15,2

–1,0

–1,2

Перекос полки D при ширин е b

От 55 до 1 90 включ.

Не более 0,0125 b

Не бол ее 0,02 b

Отклонен ие от

До    73   включ.

2,0

симметричности d

Св.    7 3   »     90    »

2,0

2,5

 »      90    »   13 5   »

3,0

при шир ине b

 »   135    »   145   »

3,5

 »    145

3,0

4,0

Длина

До 8 м включ.

+40

+40

Св. 8 м

К допуску +40 пр ибавлять по 5 мм на каждый метр длины св. 8 м

+80

_____________

* Плюсовые отклонения ограничиваются предельными отклонениями по массе.

5. П рогиб ст енки ( f ) не должен превышать 0,15 S .

6. Кривизна двутавра не должна превышать 0,2 % длины.

7. Притупление наружн ых кромок полок двутавров повыш енной точност и не дол жно превышать 2,2 мм, для двутавров обычной точност и — не контролиру ется.

8. Профили изготавл ивают длин ой от 4 до 12 м:

мерной дл ины;

кратной м ерной длины;

немерной длины.

По согласо ван ию изготовителя с потребит ел ем допускается и зготовление двутавров длиной свыше 12 м.

9. Отклонен ия по масс е 1 м двута вра не должны превышать плюс 3, минус 5 %.

По согласованию изготовителя с потребителем отклонение по масс е б ез контроля толщины полок и стенк и двутавра не должно пр евышать плюс 3, минус 3 % для двутавро в до № 16 и плюс 2,5, ми нус 2,5 % для двутавров свыш е 16.

10. Разм еры и геометр ич ескую форму контролируют на расстоянии не м ен ее 500 мм от тор ца д вутавра.

В ысоту д вутавра контрол ируют в плоскости Y — Y .

И НФОРМ АЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВН ЕСЕН Минист ерством ч ер ной м еталлургии СССР, ГОССТРОЕМ СССР, Центральным научно-исследо вательск им институтом строительных конструкц ий.

2 . УТ ВЕРЖДЕН И ВВЕДЕН В ДЕ ЙСТВИЕ Постановлением Государстве нного комитета СССР по стандартам от 27.09.89 № 2940

3. Стандарт полностью соответствует СТ СЭВ 2209-80

4. Стан дарт соответствует МС ИСО 657/13

5. Стан дарт униф ициро ван с БДС 5951—75, TGL 10369

6. ВЗ АМЕН ГОСТ 8239-72

7. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

8. ПЕРЕИЗДАНИЕ Октябрь 2001 г.

Еще документы скачать бесплатно

www.gosthelp.ru

РубрикаРазное

Добавить комментарий
