Двутавр 20 вес 1 метра: Двутавровая балка 20 – Вес 1 метра + Калькулятор
Масса двутавра 20 — Справочник массы
главная ⇒ строймат ⇒ прокат ⇒ двутавр
Один погонный метр стального балочного широкополочного двутавра высотой 199 (мм), шириной полки 151 (мм), толщиной стенки 7.5 (мм) весит 38.8 (кг).
Стандартный вес двутавра 20:
Габариты указаны в формате «высота двутавра/ширина полки/толщина стенки».
Масса 1 (м) балочного нормального двутавра:
- 20Б0 198х99х4.5 (мм) – 18.2 (кг), 20Б1 200х100х5.5 (мм) – 21.3 (кг).
Масса 1 (м) балочного широкополочного двутавра:
- 20Ш0 190х149х5 (мм) – 24.4 (кг), 20Ш1 194х150х6 (мм) – 30.6 (кг).
Масса 1 (м) колонного двутавра:
- 20К1 196х199х6.5 (мм) – 41.4 (кг), 20К2 200х200х8 (мм) – 49.9 (кг).
Важно: компании, производящие стальные горячекатаные двутавры с параллельными гранями полок на постсоветском пространстве, руководствуются нормативами ГОСТ Р 57837-2017.
| Общая масса двутавра 20, ГОСТ Р 57837-2017 | |||
|---|---|---|---|
| Чертеж Чертеж и параметры типовой модели | m (кг) Предел массы погонного номера швеллера в (кг) | s (см2) Площадь поперечного сечения в (см2) | Норматив Основной нормативный документ |
Нормальные | от 18. 2 (кг) до 31.6 (кг) | от 23.18 (см2) до 40.24 (см2) | ГОСТ Р 57837-2017 |
Широкополочные | от 24.4 (кг) до 88.1 (кг) | от 31.11 (см2) до 112.29 (см2) | ГОСТ Р 57837-2017 |
Колонные | от 41.4 (кг) до 118.4 (кг) | от 52.69 (см2) до 150.87 (см2) | ГОСТ Р 57837-2017 |
Стальные | 21.00 (кг) | 26.8 (см2) | ГОСТ 8239-89 |
| Таблица массы нормальных двутавров, ГОСТ Р 57837-2017 | ||
|---|---|---|
| Номер Номер швеллера | m (кг) Предел массы погонного номера швеллера в (кг) | s (см2) Площадь поперечного сечения в (см2) |
| 20Б0 | 18.2 (кг) | 23.18 (см2) |
| 20Б1 | 21. 3 (кг) | 27.16 (см2) |
| 20Б2 | 25.3 (кг) | 32.19 (см2) |
| 20Б3 | 31.6 (кг) | 40.24 (см2) |
| Таблица массы широкополочных двутавров, ГОСТ Р 57837-2017 | ||
|---|---|---|
| Номер Номер швеллера | m (кг) Предел массы погонного номера швеллера в (кг) | s (см2) Площадь поперечного сечения в (см2) |
| 20Ш0 | 24.4 (кг) | 31.11 (см2) |
| 20Ш1 | 30.6 (кг) | 39.01 (см2) |
| 20Ш2 | 38.8 (кг) | 49.38 (см2) |
| 20Ш3 | 47 (кг) | 59.85 (см2) |
| 20Ш4 | 58.9 (кг) | 75.06 (см2) |
| 20Ш5 | 70. 9 (кг) | 90.27 (см2) |
| 20Ш6 | 88.1 (кг) | 112.29 (см2) |

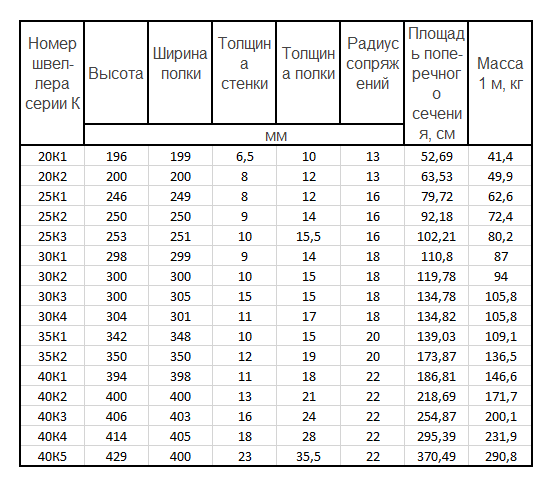

| Таблица массы колонных двутавров, ГОСТ Р 57837-2017 | ||
|---|---|---|
| Номер Номер швеллера | m (кг) Предел массы погонного номера швеллера в (кг) | s (см2) Площадь поперечного сечения в (см2) |
| 20К1 | 41.4 (кг) | 52.69 (см2) |
| 20К2 | 49.9 (кг) | 63.53 (см2) |
| 20К3 | 57.8 (кг) | 73.57 (см2) |
| 20К4 | 69.3 (кг) | 88.27 (см2) |
| 20К5 | 78 (кг) | 99.33 (см2) |
| 20К6 | 90.3 (кг) | 114.97 (см2) |
| 20К7 | 102. 9 (кг) | 131.11 (см2) |
| 20К8 | 118.4 (кг) | 150.87 (см |
| Таблица массы двутавров, ГОСТ 8239-89 | ||
|---|---|---|
| Номер Номер швеллера | m (кг) Предел массы погонного номера швеллера в (кг) | s (см2) Площадь поперечного сечения в (см2) |
| 20 | 21.00 (кг) | 26.8 (см2) |
