Двутавровые балки перекрытия – что узнать перед использованием? + Видео

Двутавровые балки перекрытия с каждым годом обретают все большую популярность благодаря своим неоспоримым достоинствам. Познакомимся с их видами, производством и уделим внимание особенностям расчета элементов.

1 Первое знакомство с двутавром

Что собой представляет двутавр? Это профиль, сечение которого по форме напоминает букву «Н». Такое решение самым благоприятным образом отразилось на характеристиках изделия. Например, если сравнивать двутавр со стандартными конструкциями квадратного сечения, то его жесткость и прочность выше в 30 и 7 раз соответственно. Наиболее распространенными считаются металлические изделия, однако такие конструкции также изготавливают и из дерева.

Профиль с сечением по форме буквы «Н»

Рекомендуем ознакомиться

Этот профиль очень часто используется при монтаже перекрытия и возведении мостовых сооружений. Кроме того, встретить двутавровые балки можно в автомобильной промышленности, вагоностроении, еще они незаменимы, если речь идет об армировании шахтных стволов. Основными характеристиками этого вида металлопроката считают высоту самого двутавра, ширину, среднюю толщину, а также радиус закругления полок. Еще учитывается и радиус внутреннего закругления. Все эти показатели и определяют дальнейшее применение элемента. Например, для поверхностных путей используют балки серии М с уклоном внутренних граней полок равным 12°. Если речь идет о прокате серии С, применяемом для армирования шахтных стволов, то этот параметр увеличивается и составляет 16°.

2 Особенности классификации и маркировки

Внутренние грани полок двутавра могут располагаться параллельно либо с уклоном. В зависимости от условий применения и соотношения размеров прокат делится на следующие типы. Нормальные, широкополочные и колонные элементы обозначаются символами «Б», «Ш» и «К» соответственно. Если в маркировке обнаружите букву «Д», то речь идет о профиле дополнительной серии. Еще широкополочные и нормальные двутавры могут обозначаться сочетанием символов «ДШ» и «ДБ».

Двутавровые балки перекрытия

Кроме того, такие конструкции делятся на сварные и горячекатаные. Первые получают путем сваривания стенки и поясов. А вот вторые изготавливают на специальных прокатных станах. Если горячекатаные изделия имеют одинаковые размеры по всей длине, а также полностью состоят из одного и того же металла, то со сварными элементами можно экспериментировать. Их пояса могут состоять из листового или профильного проката, гнутого профиля либо швеллера. При этом характеристики и свойства поясов одного и того же двутавра иногда отличаются, так как состоят из различного металла. Существуют изделия переменного сечения. Это дает возможность более рационально использовать металл и упрочнить конструкцию в местах повышенной эксплуатации.

3 Достоинства и недостатки такого металлопроката

В этом пункте суммируем все плюсы, которыми обладают двутавровые балки. Прежде всего стоит отметить их отменные прочностные характеристики, благодаря которым этот материал можно использовать даже в качестве перекрытия очень длинных пролетов. При этом монтаж элементов не составит огромного труда, да и при необходимости вы всегда сможете обработать поверхность. Такой прокат не подвержен ни деформации, ни усадке. Его по праву можно назвать универсальным, ведь такая балка встречается как в конструкции потолка, так и стен.

Внутренние грани полок двутавра с уклоном

Еще достоинства и недостатки элементов во многом зависят от их вида. Например, горячекатаные конструкции монолитные, и нет необходимости применять дополнительную арматуру, даже если речь идет об очень сильных нагрузках. К тому же они более просты в изготовлении и экономичны. Сварной профиль имеет дополнительные ребра жесткости, благодаря которым можно снизить толщину стенок и соответственно себестоимость изделия. Плюс такие элементы изготавливают по индивидуальным заказам, и их размеры устанавливает клиент. Это позволяет минимизировать отходы во время строительства. Также по требованию заказчика конструкция может быть усеченной, равно- либо неравнополочной, иметь перфорацию, фланцевые соединения.

А вот к минусам монолитного проката стоит отнести высокую емкость металла, вызванную утолщением стенок, а также вес и размеры конструкции. Дело в том, что такие двутавровые балки изготавливаются только в соответствии с ГОСТом, а значит, их параметры, в том числе и длина, должны полностью соответствовать размерам, указанным в документации. Поэтому очень часто мы вынуждены самостоятельно резать элемент, а излишки приходится списывать в отходы, что нерационально. Недостатками сварных изделий можно назвать необходимость использования дополнительной арматуры для создания ребер жесткости, что увеличивает трудозатраты.

4 Правила калькуляции двутавров

Как видно, выбор двутавровых конструкций довольно большой, но чтобы использование этого элемента было рационально и конструкция получилась надежной, следует правильно подобрать профиль. В этом пункте мы рассмотрим, как найти подходящий двутавр. Если планируете использовать изделие для перекрытия, необходимо знать такие параметры, как расстояние между стенами и максимальную нагрузку, которая будет приходиться на будущую конструкцию. Далее провести расчет можно с помощью специальных онлайн-калькуляторов либо вычислить параметры самостоятельно.

Заглянув в ГОСТ, вы найдете таблицы, в которых указаны обозначения, размеры, площадь сечения профиля и линейная плотность материала. Также существуют таблицы, где оговаривается масса одного метра изделия. Чтобы узнать вес всего элемента, необходимо умножить массу его метра на длину. А вот для расчета несущей способности двутавровой конструкции нужно уточнить и ширину полок. Причем этот параметр должен соответствовать и сечению несущей колонны. Например, если это квадрат со стороной 510 мм, тогда необходимо подобрать профиль шириной не более 460 мм. Это обусловлено тем, что двутавр нужно будет приваривать и требуется оставить запас для сварочных швов.

Таблица размеров двутавра

Для расчета нагрузки следует сначала узнать нормативное воздействие (нагрузка, приходящаяся на 1 м профиля). Затем это значение умножаем на коэффициент прочности по нагрузке и полученный результат суммируем с массой изделия. Таким образом, мы вычисляем момент сопротивления, а там дело за малым, осталось только подобрать из сортамента нужный профиль.

При этом следует учитывать, что металлическая конструкция может использовать максимум 80% от допустимого прогиба.

Современные технологии значительно упрощают нашу жизнь и если нет никакого желания самостоятельно заниматься расчетами и подбирать нужный вариант по справочникам, то можно воспользоваться онлайн-калькулятором. С ним работать очень просто, необходимо всего-то заполнить пустые поля и программа выдаст оптимальные варианты. Нужно указать конструкцию, в которой будет использоваться двутавровая балка, например, она необходима для перекрытия. Затем уточняете максимальный пролет и шаг установки профиля. Шагом называется расстояние между двумя элементами, расположенными параллельно друг к другу. Рекомендуемая величина составляет 1 м, но в некоторых случаях можно увеличить его до 1,2 м. Также необходимо знать расчетную нагрузку, приходящуюся на квадрат и угол наклона стропил. Теперь вы знаете, какой именно элемент лучше всего подойдет для конкретного перекрытия.

5 Усиление своими руками – делаем безопасно

Безусловно, лучше всего подобрать двутавр с нужной несущей способностью и использовать его, но иногда такой возможности нет и необходимо усилить конструкцию самостоятельно. Этому вопросу мы и уделим внимание. Стоит отметить, что усиление различных узлов происходит неодинаково.

Выбор двутавра с нужной несущей способностью

Если на элемент перекрытия приходятся нагрузки на сжатие, растяжение либо изгиб, то необходимо увеличить сечение изделия. Сделать это можно, приварив дополнительные детали к профилю. Однако действовать нужно обдуманно и руководствоваться размерами двутавра, а также направлением сварочных работ. Дело в том, что во время этой операции металл нагревается, и несущая способность элементов может, напротив, снизиться. Для продольных швов максимально возможное понижение этой характеристики не превышает 15%. А вот если речь о поперечном направлении, то несущая способность может снизиться на целых 40%. Так что накладывать швы в поперечном направлении нельзя.

tutmet.ru

Двутавр: виды, производство и применение

Двутавр – это изделие из металла, имеющее особый профиль. Его производят из углеродистых и низколегированных марок сталей. Сфера распространения этого металлического проката огромна. Но чаще всего его можно видеть на строительной площадке, судостроении и мостостроении. Из него делают балки для потолочного перекрытия и используют там, где конструкции необходимо придать жесткость.

Виды и сфера использования

Иногда, описываемое металлическое изделие называют двутавровым швеллером. Но это не совсем правильно. Дело в том, что швеллер имеет П-образную форму. Тогда как у двутавра форма напоминает букву – Н. Такое изделие в разрезе похоже на два швеллера, скрепленные между собой.

ВАЖНО: Т-образный профиль называется тавром. Так как это изделие имеет Н-профиль, то есть две Т, то его называют двутавром.

Изготавливают такой вид проката двумя способами. Самым распространенным является горячекатаный способ. Придание необходимой формы производится на специальных станах. Через которые пропускают разогретую до нужной температуры заготовку. А также такие элементы металлоконструкций изготавливаются сварным способом.

Достоинствами горячекатаного проката являются быстрота производства и получение изделия без сварочных швов. Такие строительные детали устойчивы к различным воздействиям и их можно использовать без дополнительных ребер жесткости и других подобных конструктивных элементов.

С помощью такого вида проката решается сразу несколько проблем, возникающих во время строительства. Главным преимуществом является то, что форма этого профиля позволяет снизить массу конструкции. При этом прочность не только не уменьшиться, но и, напротив, станет больше. Если сравнить двутавр и классическую металлическую балку, то первый в прочности значительно выигрывает.

В основном в промышленности и строительстве применяют двутавры стальные. Для их производства применяют углеродистые или низколегированные стали. Оба типа этой стали хорошо свариваются, но отличаются несколькими параметрами. Например, низколегированная сталь марки 09Г2С, обладает хорошей свариваемостью и отличается тем, что конструкции из нее изготовленные могут работать при температуре — 45 и ниже. Это позволяет выполнять конструкции, которые должны работать на севере и Арктике.

Где используется?

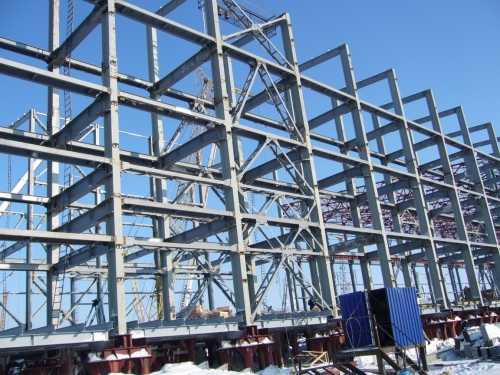

Двутавровая балка (ГОСТ 8239–89) используется в возведении промышленных, общественных и гражданских сооружений. Такой вид металлопроката применяется в качестве элемента:

• Эстакад.
• Кровли.
• Колонн и опор.
• Перекрытий.

Несущие конструктивные элементы зданий, использующие двутавровые изделия, хорошо себя зарекомендовали в промышленном строительстве. Его используют не только при возведении зданий из железобетона, металлоконструкций или различных блоков, но и при строительстве деревянных сооружений. Такие строительные элементы целесообразно использовать при пролетах больше 7 метров. То есть такого расстояния, когда бетонные конструкции могут не выдержать предполагаемых нагрузок.

При возведении мостов или надземных переходов без двутавровых изделий не обойтись. Такой элемент подвесных конструкций хорошо справляется с повышенными вертикальными нагрузками.

При использовании такого вида стального проката можно облегчить массу сооружения. Что позволяет сократить затраты на строительство. Прочность расположенных рядом двутавровых балок суммируется, а размещенных друг на другом увеличивается в четыре раза.

При выборе такого материала для строительства необходимо учесть следующие параметры конструкции:

• Высота. Расстояние между двумя полками Н-профиля.
• Ширина. Расстояние от основания до конца полки.
• Толщина стенок. Этот параметр рассчитывается по основанию изделия (часть между полками). От толщины стенки зависит несущая способно и прочность.
• Средняя толщина полки. Так как полки горячекатаного двутавра сужаются к основанию, то при расчетах используют среднюю толщину полки. Для этого от ширины полки отнимают толщину стенки и делят на 4.
• Радиус внутреннего закругления. Образованное с помощью примыкания полки закругление. Берет на себя большую нагрузку. Он него зависит прочность и жесткость изделия.
• Полка примыкает к стенке не под прямым углом. Радиус, образованный в месте примыкания, увеличивает прочность изделия.

Производятся такие виды стального проката по разработанным нормативным документам. В них прописываются требования к химическому составу материала, параметрам и допустимым отклонениям от нормы. Существует несколько видов таких изделий, что существенно расширяет сферу их использования.

Изготовления такого стального проката происходит по ГОСТу 8239—89. В этом нормативном документе указывается расстояние между полками и высота стенок. Это указывается в маркировки материала. Из нее так же можно узнать:

• Расположение (уклон) внутренних граней.
• Способ производства (раскатка на стане или сварка).
• Прочность (обычная или повышенная).

Обозначение двутавровых балок

В конструкторской документации для обозначения двутавров применяют следующую надпись:

Двутавр Б10 ГОСТ 8239–89/Ст3сп 4 ГОСТ 535–2005

Что можно понять из этого обозначения?

1.В конструкции должен быть использован двутавр нормальный.

2.Высота которого равна 100 мм.

3.Для его изготовления была использована сталь Ст3сп 4 ГОСТ 535—2005.

Если в конструкции должен быть использован двутавр колонный, то вместо индекса Б, должен быть использован индекс К.

Сортамент двутавров

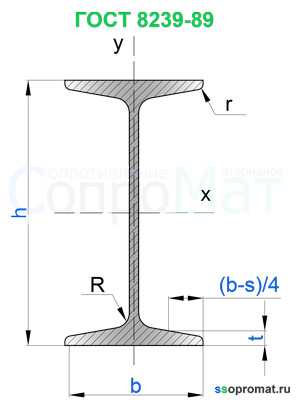

У классического двутаврового профиля (ГОСТ 8239-89) уклон внутренних граней — 6—12%:

Широкополочные двутавры изготавливаются по ГОСТ 26020-83. Такой прокат с параллельным расположением полок делится на:

• Нормальные балочные. Маркируются буквой «Б». Они выпускаются с высотой до 1 метра и шириной до 320 мм. Считаются универсальными.
• Широкополочные. Маркируются буквой «Ш». Высота до 1 метра, ширина до 400 мм. Используются в конструкциях лестниц и перекрытий мостов.
• Колонные. Маркируются буквой «К». Ширина полки не сильно отличается от высоты профиля. Имеют увеличенные по толщине полки.
• Дополнительные. Маркируются буквой «Д». Ширина может быть в диапазоне этого показателя у широкополочных и нормальных двутавров. Применяется для строительства особых конструкций.

Все размеры профилей вы можете посмотреть по нашему сортаменту двутавров оформленного в виде адаптивных таблиц.

Производители такого проката выпускают его с длиной до 12 м. Но технически, можно осуществить выпуск балок большей длины.

Сварные изделия такого типа производятся согласно ТУ У 01412851.001—95. Согласно этому нормативному документу существует несколько видов таких материалов. Они делятся по используемой стали и высоте профиля.

Что надо учитывать при расчёте двутавровой балки

Для минимизации отходов и облегчения конструкции необходимо грамотно выполнить расчет. Такие расчеты можно выполнить самостоятельно, а можно заказать в проектном бюро.

Расчет выполняют на основании следующих данных:

• длина пролета, в котором планируется использовать балку;
• размер нагрузки — нормативной и расчетной;
• расчетное сопротивление, по умолчанию его принимают равным 210 МПа;
• необходимо рассчитать момент осевого сопротивления.

Получив результаты расчетов можно подобрать необходимый тип профиля по таблице сортамента двутавров.

Но, проектировщик должен учитывать и то, что двутавровые балки очень плохо работают на скручивание, в сравнении с балкой круглого сечения.

Производство сварного двутавра

Сварные изделия производятся из листового металла. Качество готовой балки зависит от используемого для ее производства сварного оборудования. Во время производства проводятся следующие операции:

• Раскройка стальных листов на станках с ЧПУ (реже для этого используется оборудование для термической резки).
• Сварка заготовок на автоматизированных линиях с использованием гидравлических прижимов.
• Правка изделия для придания прописанной геометрии.

ВАЖНО: Двутавры, изготовленные с применением устаревшего оборудования из малоуглеродистых марок стали, приводят к тому, что такие строительные элементы имеют низкие эксплуатационные характеристики. Изготовленные на современном оборудовании сварные балки не уступают по своим свойствам горячекатаным аналогам. При правильной технологии их изготовления они помогут добиться необходимых условий для строительства всех видов зданий и конструкций.

Использование сварки при производстве таких металлических изделий позволяет изготовить балки с различной шириной и толщиной полок. Заказчик может получить сварной двутавр определенной длины, с уже готовыми для крепежа конструкции отверстиями и вырезами.

Двутавровые швеллеры обладают универсальными характеристиками:

• Оптимальная для расхода материала форма.
• Высокие показатели по прочности.
• Параметры прописаны в стандартах и ТУ.

Недостатками горячекатаных металлоконструкций такого рода являются:

• Низкая устойчивость к скручиванию (этот показатель по сравнению с балкой круглого сечения ниже в 400 раз).
• Сложность изготовления больших размеров и их дефицит на рынке.
• Большая металлоемкость производства.

Большинство размеров горячекатаных двутавров можно приобрести в день покупки. Сварные элементы чаще всего производятся под заказ. Поэтому приходится выжидать время пока изготовитель закончит работу над вашими балками.

В каких элементах конструкции применяется?

Такие металлические изделия с каждым днем открывают новую сферу использования. Спрос на них побудит производителей совершенствовать процесс создания балок. Сегодня они используются не только в многоэтажном, но и в частном строительстве.

Двутавровые конструкции хорошо переносят сопротивление на изгиб. Их целесообразно включать в конструкции несущих элементов:

• Колонн.
• Элементов перекрытия.
• Подвесных путей.
• Конструкции рам вагонов, автомобилей и специальной техники.
• Каркаса шахт и тоннелей.

В конструкциях средненагруженных ферм используется широкополочный двутавр. Для того чтобы снизить себестоимость постройки без уменьшения прочности сооружения необходим точный расчет и выбор балок. Доверить такую процедуру необходимо профильным архитектурным или конструкторским фирмам. Специалисты этих бюро проведут расчет согласно:

• Нормативной нагрузке (используется соответствующий ГОСТ).
• Количества элементов, использующихся в одной балке.
• Усредненное значение сопротивления (согласно марке стали).

При использовании перекрытий из балок такого профиля в качестве опоры служат железобетонные, металлические или кирпичные колонны и стены. Монтаж опалубки и возведение опор производится с использованием измерительного оборудования. Двутавры монтируются на опоры так, чтобы они заходили на опору минимум на 20 см.

При необходимости стыковки элементов используется требование СП 16.13330.2011. В нем прописывается три способа такой процедуры:

• Сваркой встык заранее профрезерованных торцов.
• Накладок на болтовых или сварки.
• Фланцев и болтов.

Двутавровая балка соединяется с колонной болтами. Установка производится с помощью временных соединений, которые затем заменяются основными. После установки такой балки ее необходимо защитить от коррозии. Для этого используются специальные лакокрасочные составы. Пока основное крепление не будет установлено, эксплуатировать балку запрещено. Конструкции с использованием таких элементов отличаются высокой надежностью и долговечностью.

Немного экономики

В странах бывшего СССР работает порядка 20 производств, которые заняты на производстве металлопроката. Следует отметить, что на долю двутавровых балок приходится более половины номенклатуры, выпускаемой продукции. Это вызвано тем, что именно двутавры обладают универсальными параметрами, в отличие от других форм. Кроме того, они обладают более оптимальной формой с точки раскроя.

Это позволяет снизить расходы на производство металлических конструкций.

ssopromat.ru

Сварная двутавровая балка: производство, расчет, сварка

Применяется металлическая сварная двутавровая балка для возведения конструкций и перекрытий уже давно. Но до этого времени в России ее применение было жестко ограничено сферой промышленного строительства, т.е. когда возводятся действительно грандиозные конструкции, которым все должно быть нипочем.

И только в последние годы стали появляться такие виды двутавровых балок, которые действительно можно применять при строительстве новые дома обычного жилого дома. Вы задумываетесь именно о таком перекрытии? Тогда мы поможем вам изучить все особенности его изготовления!

Сегодня производство сварных двутавровых балок запущено по всей стране, и востребовано даже в частном домостроении. А всему этому виной новые дизайнерские и архитектурные решения! Их современные объемные планировочные проекты требуют особого качества несущего каркаса и надежного перекрытия, которое будет наиболее эффективным при больших пролетах – от 7 метров.

Вы наверняка, замечали насколько загородные коттеджные дома и подобные им постройки по своему только внешнему виду отличается от исконно русской избушки. А вот теперь представьте, насколько отличается их архитектура и принципы строительства! Вот почему стальные двутавровые балки сегодня стали активно применяться для перекрытия пролетов от 4 до 18 м, а для их производства используется как углеродистая, так и низколегированная сталь, которая гарантирует нужные качества и прочность.

Для изготовления таких балок даже существует свой ГОСТ и необходимые сертификаты. Касательные напряжения у них принимаются сплошными стенками, а сжимающие и растягивающие напряжения равномерно распределяются по длине. Чтобы вам было более понятно, роль у такой вертикальной стенки по сути та же, что у зигзагообразной решетки в металлической ферме. Хотя на первый взгляд такие балки не выглядят слишком прочными или монолитными:

По своему типу сечения двутавровые металлические балки сегодня принято делить на прокатные или составные, которые называются еще сварными. Сварная двутавровая балка  – это особый вид фасонного металлического проката в форме наклонного или горизонтального бруса. Изготавливают ее сегодня из углеродистой и низколегированной стали, обязательно высокого качества.

Давайте перечислим основные преимущества двутавровых сварных балок:

• Перекрывают большие пролеты со значительным нагрузками.
• Идеально перераспределяют горизонтальные и вертикальные нагрузки.
• Прекрасно работают на изгиб благодаря жесткости профиля балки.
• Не горят и не теряют свою несущую способность при нагревании даже достаточно высокими температурами.
• Устойчивы к биологическим воздействиям.
• Отлично подходят для строительства конструкции быстровозводимых зданий.
• Позволяют значительнее снизить массу всей конструкции, по сравнению с горячей корнями.
• Изготавливаются также с полностью ассиметричным сечением.

Вот почему такие сварные балки используются сегодня и в строительстве жилых домов, и для промышленных комплексов, и даже для мостов и тоннелей. Казалось бы, что такая балка будет слишком тяжелой для частного домостроительства, но на самом деле применение стальных двутавров позволяет в итоге сократить общий вес несущих конструкций. Но помните, что в отношении к перекрытию из сварных стальных двутавров существуют свои строгие требования:

Сегодня металлические двутавровые балки для строительной сферы изготавливают двумя основными способами: горячекатным и сваркой. Сварная двутавровая балка обладает большими преимуществами по сравнению с прокатной. У нее и прочностные характеристики лучше, а масса при этом ниже на целых 30%. И все благодаря тому, что расчет сварной двутавровой балки предполагает грамотное сочетание разных марок стали. Вот почему сварная балка в промышленном изготовлении получается дешевле, чем горячекатаная.

Также по себе сварка как метод хороша тем, что при помощи нее балки из металла можно делать самых разных размеров, даже высотой до 4 метров и более, а ведь это все невозможно провернуть с горячекатными балками. Кроме того, только таким методом реально изготовить балку с разной шириной по всей длине.

Зачем создавать балки с переменным сечением, спросите вы? Дело в том, что такие балка куда более экономна, чем полки с постоянным профилем. Ведь даже человек, который далек от строительства понимает, что в разных местах балки после ее монтажа должно будет воздействовать разное напряжение: где-то она почти не нагружена, а где-то работает на износ. Вот в таких «важных» местах ее делают потолще, а где можно – рационально экономят на материале.

Кроме того, если мы говорим конкретно о сварной балке, то для ее изготовления задействуют самые разные сорта стали. Этот прием позволяет уменьшить металлоемкость. Почти вся балка состоит из обычной стали, а самая ее напряженная часть – из стали повышенной прочности, а наименее напряженная – из низкоуглеродистой стали. Благодаря всему этому стоимость балки при этом снижается на 5%, что достаточно ощутимо.

Качественная саварка двутавровых балок для перекрытия потребует от вас большого внимания и ответственности. Вам нужно будет рассчитать все предстоящие нагрузку на конструкцию в общем и на места соединения сами балок.

На одно только проектирование и планирование двутавровых металлических сварных балок уходит очень много времени. А поэтому мы рекомендуем вам ориентироваться на габариты и предназначения готовой продукции от производителей.

Современный рынок предлагает достаточно большое многообразие размеров готовых двутавровых балок со своими обозначениями и видами. Габариты балки определяют по номеру, который указывает расстояние между внешними гранями, параллельными друг другу.

Например, маркировкой К обозначает колонны и балки, которые должны выдерживать огромные нагрузки.  Учитывайте, что существует также определенный вид балок, который применяется не для перекрытий, а для создания только тяжелого оборудования и машин. У таких балок свои нормативы изготовления и свойства.

Для меньших нагрузок подходят широкополочные конструкции. И прочность таких балок будет напрямую зависеть от длины, формулы поперечного профиля, задействования сырьевой базы и способов изготовления, т.е. технологии металлопроката. Вот стандартная сварная балка для частного домостроения:

Вот параметры стальных сварных двутавров для изготовления таких балок:

Как самостоятельно сварить балку?

Если у вас есть уже какое-либо опыт работы с подобным материалом, и вы хотите изготовить сварные балки для строительства своего дома самостоятельно, в качестве основы вам понадобится легированный стальной лист. Горячекатный метод изготовления в домашних условиях довольно сложен, поэтому вам действительно больше подойдет сварной. Это ответственная задача, поэтому если у вас есть возможность, рациональнее сразу пригласить опытного сварщика.

После того как будут готовы отдельные элементы, произведите сборку конструкции выбранным методом сварки. Сначала вам нужно будет установить вертикальную стенку и закрепить ребра жесткости и придавить все хомутами. Готовую балку обязательно нужно защитить специальным покрытием, чтобы в условиях агрессивной среды у нее не пошла коррозия.

Как избежать деформации?

Если допускать ошибки в процессе изготовления, то можно столкнуться с такими неприятными деформациями балки, которые в будущем значительно усложнят процесс монтажа:

Поясним подробнее. Ваша главное ваша задача при изготовлении сварных балок состоит в том, чтобы потом  состыковать потом детали так, чтобы шов не работал на растяжение.

Еще учитываете такой немаловажный факт, что сама сварка дает некоторое напряжение в балке, и это не всегда заметно глазу. А поэтому желательно сразу же не приваривать к ней следующую деталь. Просто слегка выгоните шов назад, и балка будет ровной.

Сравнения: чтобы избежать каких-либо деформаций балки, особенно для обустройства междуэтажного перекрытия, в заводских условиях ее подвергают специальной обработке:

Если вы беретесь за изготовление такой балки самостоятельно, вам помогут во всем разобраться такие этапы:

Итак, теперь давайте разберемся с опорными узлами металлических двутавровых балок. Опирание их на стальную колонну (опору) может быть жестким или шарнирным, то есть подвижным.

Само соединение готовых сварных балок между собой в процессе монтажа можно осуществлять двумя способами:

• Первый из которых заключается в том, что двутавры приваривают сначала к специальной пластине, а сварку осуществляют уже по контуру профиля при помощи угловых швов. Преимущество именно этого метода в том, что не приходится разделять кромки балок.
• Второй способ заключается в том, чтобы использовать накладки, которые монтируются симметрично к продольной оси, обрезаются и обвариваются косыми швами. Благодаря этому получается избежать проблем с наложением сварного шва по всей стороне накладки. Этот метод сварки пододит для конструкций с незначительной нагрузкой в будущем, т.е. как раз для строительства частного жилого дома.
• Также сварные балки можно соединить болтовым соединением – это разъемный метод, который нужен для того, чтобы в конструкции отсутствовало остаточное напряжение, а сама конструкция перекрытия была стойкой к ударным и вибрационным нагрузкам. А также тогда, когда нет возможности пригласить профессионалов-сварщиков.

Вот интересное видео сравнения обоих видов соединения балок:

Как вы уже поняли, в большинстве случаев металлическую сварную балку соединяют при помощи сварки, реже болтами и еще реже – на заклепки. Все это напрямую влияет на стоимость монтажа таких балок.

Что касается заклепок, работа с ними наиболее трудоемкая, хотя порой, к сожалению, не обойтись без таких элементов. Например, если балка будет постоянно подвергаться вибрации (будет использоваться такое оборудование), тогда нельзя ее слишком жестко связывать с конструкцией.

Если же вы собираетесь соединить всю металлоконструкцию болтами, тогда:

1. Вам понадобятся крепежные изделия с нормальной и повышенной точностью. Только в местах тех соединений, где будет нагрузка на срез, нельзя использовать болты нормальной или грубой точности.
2. Вам нужно будет заранее проделать просветы на балке (или заказать подобное еще на производстве) так, чтобы внешний диаметр самого отверстия был больше внешнего диаметра болта всего на 2-3 мм. Такая конструкция будет стойкой к деформации, да и сборка в общем попроще.
3. Соединение с болтами повышенной точностью хорошо подходит для труднодоступных мест, где невозможны заклепочные соединения. Но здесь диаметр отверстий нужно сделать больше уже на 0,3 мм, чтобы крепеж мог легко выдерживать предстоящую нагрузку.

Итак, рассмотрим теперь такой важный этап, как варка главной балки со второстепенной. Делайте все шаг за шагом:

• Шаг 1. В верхней части основной балки сделать треугольный вырез точного размера.
• Шаг 2. Приварить накладку к нижней части основной балки.
• Шаг 3. В нижней части вспомогательной балки сделать вырезы, которые будут равны половине ширины нижней части основной балки.
• Шаг 4. Теперь верхнюю часть второстепенной балки нужно сформировать в треугольную форму, такую же, как была вырезана в верхней части главной балки.
• Шаг 5. Далее осуществляем монтаж: сначала главной балки, затем второстепенный, и все это – методом использования накладки.
• Шаг 6. И, наконец, последний этап – это монтаж примыкания верхних частей и стенок, где к нижним частям балок тоже приваривается накладка.

Закрепить металлические двутавры между собой вы также можете методом болтового соединения. Это способ необходим тогда, когда время от времени вам придется осуществлять монтаж или демонтаж конкретного узла. Преимущество такого соединения в том, что в конструкции не будет остаточного напряжения. Что уже само по себе хорошо, ведь тогда перекрытие окажется более устойчиво к ударным нагрузкам, и, кроме того, для создания узла вам не понадобится приглашать профессионального сварщика.

Жесткий узел: для статических нагрузок

Т.е. балка может опираться сверху, прямо на центр профиля колонны или же балку крепят сбоку. Тогда в колоне возникает но только сжимающая нагрузка, но действие всех сил, поэтому ту приходится делать более крепкой и надежной, а это уже перерасход металла.

Иногда также через пролет приходится класть две балки, тогда их соединяют между собой при помощи болтов и между двумя ребрами устанавливают пластины. При этом важно помнить, что металлы подвержены тепловому расширению из-за перемены температур, а потому нужно оставить небольшое расстояние для их малозаметного движения.

Чтобы передать поперечную силу давления, ребро балки ставится так, чтобы при монтаже она была прямо над полкой колонны. При этом балку соединяют с колонной при помощи специальной накладной пластины, и желательно сразу же с обеих сторон. Но так, чтобы не создавать слишком жесткого узла.

Вот хороший пример, как сочетают сварные балки на двух пролетах, чтобы не создавать точечного напряжения на промежуточную стену перекрытия:

Чтобы создать жесткое соединение балки, вам необходимо будет болтовое соединение или сварочное:

Шарнирный узел: для динамических нагрузок

Теперь о шарнирном опирании сварной балки. Создается оно при помощи опорного ребра на опорном столике, куда будет передаваться вся нагрузка. Сам столик вам нужно будет сделать из листовой стали.

Приварите столик по трем сторонам балки и сделайте его ширину при этом больше на 2-3 см, чем ребро балки. Так опорное ребро должны полностью лечь на опорный столик.

Сама перекрытие вовсе не обязательно должно состоять только из металлических двутавровых балок. Нередко их используют только в самых напряженных местах, а между металлическими частями устанавливают деревянные двутавры.

Почему так? Дело в том, что для сварки нужна высокая квалификация рабочих. Далее, в обычной литературе и интернет-сайтах нет того многообразия узлов и готовых схем конструкции для установки такого перекрытия, здесь действительно требуется грамотный инженер, и даже мы даем только рекомендации.  Кроме того, металл обходится недешево. Да и качество сварки очень важно. Она должна работать долго, даже в условиях коррозии или перемены нагрузок.

Поэтому вот такой вариант не только имеет право на жизнь,  но и достаточно практичен:

И, наконец, металлическая двутавровая балка нередко служит дополнительным функциональным элементов, который в любом хозяйстве имеет ценность:

krovgid.com

как изготавливается и собирается? + Видео

В настоящее время балка двутавровая сварная прочно вошла в строительную сферу, потеснив стандартные балки, элементы которых скреплялись между собой множеством болтов, штырей и заклепок, утяжелявших конструкцию зданий.

1 Сварная двутавровая балка – выгоды применения

Экономическая выгода от применения сварных двутавров для возведения сооружений и зданий дает возможность строительным предприятиям снижать себестоимость работ, гарантируя при этом уникальную надежность строений. Использование таких балок, как и разных видов швеллеров, обеспечивает оптимальную форму сечений и опор отдельных строительных элементов, снижающих общий вес конструкций из металла.

Рекомендуем ознакомиться

Каркасы из двутавров характеризуются очень высокой прочностью, как, впрочем, и любые другие элементы зданий – рабочие площадки, эстакады, межэтажные перекрытия и так далее. На данный момент сварные балки без преувеличения незаменимы при строительстве быстровозводимых сооружений, а также в сфере машиностроения. Популярность изделиям добавляет и то, что технология их изготовления весьма экономична. Производить сварные двутавры можно и мелкими партиями, и серийно.

В первом случае применяется малоэффективная, достаточно-таки примитивная оснастка, что ведет к удорожанию себестоимости готовой продукции.

Зато серийное изготовление сварной двутавровой балки на автоматических станах либо на поточных технологических линиях – экономически очень и очень выгодный процесс. Именно о серийном производстве двутавров на поточных производственных линиях, которые обычно оборудуются множеством специальных установок и приспособлений, обеспечивающих непрерывность процесса, мы и поговорим.

2 Производство сварной двутавровой балки

Данный процесс осуществляется в несколько последовательно идущих друг за другом стадий, каждая из которых на сегодняшний день идеально отработана:

1. Создание заготовки. На агрегатах термической резки из листового металла изготавливаются необходимые по ширине и длине штрипсы. Современные предприятия работают на установках с ЧПУ, что позволяет одновременно производить раскрой стальных листов несколькими резаками. Конкретная скорость роспуска может составлять до 1 метра за 1 минуту – все зависит от того, какой толщины заготовка используется.
2. Фрезеровка кромок. На кромкофрезерном станке осуществляется обработка кромок. Данная операция необходима для того, чтобы улучшить провар шва между стенкой двутавровой балки и ее полкой. Времени она занимает немного, а вот эффект от фрезеровки сказывается впоследствии, когда делается сборка и сварка двутавровой балки.
3. Сборка заготовки. Выполняется она на специальных станах, увеличивающих производительность работ в 2–3 раза. Особое внимание при этом специалисты обращают на обеспечение взаимной перпендикулярности и симметрии расположения стенки двутавра и полки. Экономическая и техническая целесообразность применения сборочных станов обусловлена уникальной надежностью и реальным быстродействием механизма, отвечающего за грамотное и точное позиционирование деталей двутавра. Большинство предприятий используют установки с прижимными гидравлическими механизмами, так как закрепление балочных элементов с применением винтов и их последующее освобождение может потребовать немалых затрат времени. С технической точки зрения сборка балки осуществляется в две стадии. Сначала собирается Т-образный профиль, после чего его кантуют на 180 градусов, что дает возможность выполнять непосредственно сборку двутаврового изделия.
4. Сварка двутавра. Об этом этапе мы подробно расскажем далее.
5. Правка полок готового изделия. Операция необходима в связи с тем, что в процессе производства балки возникает эффект «грибовидности», вызываемый нагревом металла. Под таким явлением понимают нарушение геометрических форм полок двутавра. Исправить его несложно, достаточно пропустить изделие через специальный стан с большим количеством роликов, которые «подправят» нарушенную геометрию.

3 Сварка балок двутаврового сечения

Вид сборки двутавра определяется конструкцией и характером выбранного способа сварки поясных швов изделий, а также тем, какие приспособления используются. Как правило, поясные длинные швы на сборочных предприятиях сваривают автоматами под флюсом. Сначала изделие собирается из стенки и поясов, являющихся основными его элементами, затем производится скрепление его поясных швов.

После этого монтируются ребра жесткости, и осуществляется непосредственно сварка двутавровой балки (вручную либо с помощью полуавтоматического оборудования). Финальная сборка двутавра выполняется в специальном кондукторе или с применением прихваток и хомутов. В тех случаях, когда изделия изготавливают на автоматизированных линиях, технология сварки двутавровой балки становится менее затратной, причем получаемая продукция отличается идеальной надежностью.

Популярность использования жидкого флюса обусловлена тем, что он значительно улучшает процесс сварки. Нерасплавленный флюс находится под давлением. Это обеспечивает отсутствие явлений разбрасывания и разбрызгивания жидкого металла, что гарантирует беспроблемное образование качественного сварочного шва при высоких (до 4 тысяч Ампер) показателях силы тока.

При сварке открытой дугой из-за разбрызгивания и угара может теряться до 30 процентов металла. Если же выполняется сварка двутавровых балок встык под флюсом, потери составляют от силы два процента, а иногда и меньше (около 1 %). Кроме того, когда горячий металл остывает под флюсом, улучшается выход газа из-под его слоя за счет более медленного охлаждения расплавленной композиции.

4 Виды сварочных установок для сварки двутавров

Несомненно, наиболее оптимальным является процесс автоматического производства и сварки балок двутаврового сечения. Он гарантирует малые затраты на материалы, требуемые для сварочных работ, снижение числа добавочных операций (не нужно кантовать и позиционировать заготовки) и количества работников, принимающих участие в производственном процессе. Но кроме него сварка двутавровых балок между собой (в стык) может выполняться при помощи такого оборудования:

• Сварочные манипуляторы. Они имеют высокий уровень автоматизации процесса, вполне рациональную конструкцию, могут дополнительно снабжаться навесным специальным оборудованием. На многих заводах на манипуляторы монтируют сварочные автоматические головки, которые способны работать в атмосфере инертных газов, углекислого газа и под жидким флюсом. Это позволяет предприятиям решать самые разные задачи в области сварки.
• Сварочные самоходные трактора. Пожалуй, самый простой способ сварки двутавра. Но применять его имеет смысл исключительно для изготовления изделий небольшими партиями, при поточном производстве экономическая целесообразность трактора будет совсем маленькой.
• Портальные и консольные установки. На них монтируются комплексы слежения за качеством сварного шва, системы подачи флюса, его переработки и удаления с агрегата. Отличный катет и провар шва на подобных установках достигается за счет того, что сварка производится под 45-градусным углом на стапелях.

Использование двутавровых балок и качественной арматуры для фундамента – гарантия строительства прочных и надежных зданий!

tutmet.ru

Двутавровая балка.



Двутавр или двутавровая балка – это один из установленных стандартных профилей конструктивных строительных элементов. Название её происходит от латинского слова taurus, что в переводе означает – бык. Связано это с тем, скорее всего, что в своём поперечном сечении двутавр имеет форму двух соединённых букв Т или буквы Н,  а, следовательно, имеет два рога.  Основным предназначением такого строительного элемента является приём вертикальной (реже горизонтальной) нагрузки, что создают ему отдельные части сооружения. После этого, благодаря своей конструкции двутавр равномерно распределяет её на остальные опорные площади либо передаёт эту нагрузку на несущие элементы конструкции. Изготавливается двутавр обычно с прокатного чёрного металла, но бывают и двутавры деревянные. Для проката обычно используют углеродистую  и низколегированную сталь. В поперечном сечении балки двутавра,  как правило, различают стенку и две полки, расположенные на торцах стенки.



Виды двутавров и область их применения.



Основной областью применения  двутавровых балок является перекрытия  многоэтажных сооружений. Кроме того двутавр широко применяется и в строительстве мостов, реже – в машиностроении и вагоностроении. Не редки случаи использования двутавра и для армирования проходов в шахтах.



Подразделяются двутавры по следующим параметрам:



• По толщине стенки;
•  По расположению полок: параллельно и с уклоном.



Параллельные в свою очередь различают:



• Б – нормальные.
• Д  — среднеполочные.
• К – колонные.
• У – узкополочные.
• Ш – широкополочные.



Двутавры с уклоном  также подразделяются на:



• М – обычные, у которых полки имеют уклон внутренних граней до 12 %. Они обычно применяются для подвесных путей.
• С – специальные , у которых полки имеют уклон внутренних граней свыше 16 %. Такие двутавры, как правило, используют для армирования шахтных стволов.



Существуют кроме этого и деревянные двутавры. Они применяются в основном в каркасном домостроении. Их применение позволяет значительно сократить время монтажа здания и его общий вес. Кроме того, применение двутавра исключает такие явления в ломе как усушка, усадка, сдвиги, трещины и т.п.



Двутавровые балки — это основной составляющей любой рабочей площадки при строительстве мостов, перекрытий, промышленных зданий. Применение балок позволяет значительно снизить нагрузки и уменьшить расход металла. Балки позволяют воссоздать формы опор, и применение их приводит к значительному уменьшению веса металлоконструкций.

По точности прокатки двутавровая балка подразделяется:

• Б – повышенная;

• В – обычная.

Двутавровая балка

Современная эпоха примечательна тем, что на наших глазах происходит повсеместное вытеснение крупноблочных железобетонных конструкций монолитным строительством. Оно имеет целый набор преимуществ – начиная от прочности конструкции, которая в первую очередь зависит от качества соединения элементов. У монолита соединений практически нет, поэтому случается, что при землетрясении дом-монолит накреняется или даже заваливается на бок, но не рассыпается на части.

Для отливки горизонтальных перекрытий применяется унифицированная опалубка, одной из основных частей которой выступает балка перекрытия. Покоясь на вертикальных стойках, балка удерживает на себе непосредственно палубу из состыкованных фанерных щитов, поверх которой наливается и застывает бетонный раствор с предварительно собранной арматурой.

Практика показала, что наиболее рациональной является деревянная балка двутаврового сечения.

Особенности двутавровой балки.

Двутавровое сечение, имеющее вид лежащей на боку буквы «Н», с точки зрения сопротивления материалов является наиболее рациональным профилем. Он состоит из 3-х элементов, имея при этом жесткость и прочность на прогиб и скручивание мало уступающие полнотелому прямоугольному брусу, в тоже самое время будучи намного легче. К тому же качественных досок из одно и того же объема сырой древесины можно получить больше, чем бруса того же качества – меньше выбраковки по природным дефектам.

Это делает двутавровую балку куда более экономичным видом оснастки. Правильно склеенная из нескольких частей двутавровая балка меньше подвержена короблению при рассыхании древесины, а в условиях бетонных работ это не редкость.

Вдобавок, как уже упоминалось, меньший в сравнении с полнотелым брусом вес делает работу опалубщика менее тяжелой и травмоопасной.

Двутавровая арендованная балка вас выручит!

Смелость архитектурных решений ставит перед современными строителями непростые задачи, среди которых и обеспечение стройки необходимой оснасткой. Разумным решением вопроса нередко становится аренда двутавровых балок и другой строительной оснастки у специализированных компаний, обладающих достаточными ресурсами для удовлетворения свих клиентов. Таков наш «АрендаСтрой». Мы располагаем парком качественных двутавровых балок из дерева для опалубочных работ. Заключите с нами договор аренды – и целый ряд вопросов будет благополучно закрыт.





www.arendaa.ru

подбор сечения. Виды колонная, широкополочная, монорельсовая балки

Размеры и характеристики

Самые востребованные номера двутавра

Сегодня ассортимент предложений рынка стройматериалов настолько велик, что позволяет выбрать без проблем требуемый, в полном соответствии со своими предпочтениями и возможностями. Когда речь заходит о консольных конструкциях, то в первую очередь упоминают БДК-1 и ее металлических собратьев. Как же правильно выбрать двутавр?

Конструктивно двутавр для перекрытия – это мерный отрезок профиля прокатного или сварного типа, имеющий постоянное сечение. В основе его правильного выбора лежит сортамент двутавровых балок, то есть размеры, характеристики, сечение и другое.

Металлическая двутавровая балка по способу производства бывает двух типов:

• сварная, которую изготавливают методом сваривания, ее размеры начинаются от 60 мм;
• горячекатаная, изготовленная из стальной заготовки по технологии горячей прокатки, размеры – до 60 мм.

Начиная от процесса производства, типоразмерных характеристик и требований к качеству исходного сырья, все регламентировано соответствующими ГОСТами (межгосударственный стандарт), с которыми вы можете ознакомиться в нашей рубрике «СНиПы и нормы».

Размеры и характеристики ↑

Все возможные размеры и описание основных характеристик собраны в таблицах ГОСТа. Сортамент двутавровых балок – это не что иное, как совокупность всех этих данных, сгруппированная в списки по видам изделия, что значительно облегчает подбор.

 Группы двутавров по конструкции полок ↑

Конструктивно двутавровая полка может иметь параллельные или наклонные грани. В первую группу по условию применения включены:

• нормальная (маркируется буквой «Б»). Сортамент ее включает профили,имеющие номера 10 – 60. Толщина стенок у них минимальная и может равняться величине, достигающей до 1/55 высоты самого элемента. Чем тоньше окажется стенка, тем их сечение будет лучше работать на изгиб.

• широкополочная («Ш»). Они, в свою очередь, подразделяются на разрезной вариант и неразрезной. Первые, с облегченным весом и одинаковой высоты и ширины устанавливают в один пролет. Неразрезные, соответственно, укладывают одновременно на несколько. Соотношение высоты к ширине полки в этом случае: 1 к 2,5 – 1 к 1,16. Полки с увеличенной шириной обеспечивают особую устойчивость, поэтому такие изделия можно устанавливать без вспомогательных элементов как самостоятельные. Это приводит к уменьшению объема выполняемых работ, а, значит, и к сокращению расходов.

Наиболее характерное преимущество разрезных вариантов перед неразрезными в простоте монтажа и меньшей чувствительности к осадкам опор. Однако себестоимость их производство выше из-за большего расхода металла – примерно на 10–12%, что, несомненно, можно отнести к недостаткам. Консольные конструкции могут быть обоих типов, разрезными и многопролетными.

• двутавровая балка колонная («К») – с большой толщиной полок. Это дает возможность применять их в качестве несущего элемента строения. Изготавливают подобные изделия по технологии проката. Основная область применения – значительные пролеты и высокие крановые нагрузки. На фоне других конструкций этого типа они самые тяжелые и устойчивые к износу.

Во вторую группу входят, соответственно:

• обычные ГОСТ 8239-89, заменившие в 1989 году ГОСТ 8239 72:
• специальные, скажем, балка монорельсовая двутавровая.

Самые востребованные номера двутавра ↑

Сортамент этих изделий изменяется в пределах №№ 10–100, скажем, двутавровая балка  12, 18, 16, 27, 30, 35, 36, 61. Они характеризуются следующим размерами:

• высотой – 10-100 см,
• шириной полки – 5,5–32 см,
• толщиной стенки – 0,41–1,9 5 см и более.

Выбирают изделие соответственно предназначению и ГОСТ. Подбор сечения двутавровой балки основан на величине воздействующей на нее нагрузки.

Приведем всего лишь несколько примеров из огромного разнообразия видов и подвидов как обычных, так и специальных.

Сортамент двутавра № 20 ↑

20 используют при устройстве перекрытий и возведении несущих элементов межэтажных перекрытий (до 4 м), армировании изделий из бетона, железнодорожном строительстве и автомобилестроении. Последние сферы применения связаны с низким процентом содержания углерода, что позволяет сваривать. Их отличают повышенная устойчивость к сгибанию и скручиванию. Высота изделия – 200 мм. Изготавливают их исключительно прокатным способом.

Длина – мерная и изменяется в пределах 4–12 м. Существует возможность заказать подобные изделия, имеющие меньшую или большую длину. Индивидуально можно заказать также конструкции с нестандартной толщиной стенок или полок. Номинальные размеры изделия, включая толщину, регламентирует ГОСТ 8239-89.

Данные конструкции показывают высокие характеристики при воздействии горизонтальных нагрузок, чего абсолютно не скажешь о вертикальных. Этим объясняется, что во втором случае, к примеру, в вертикальных опорах, необходимо одновременно использовать другие элементы, которые обеспечат устойчивость к горизонтальным нагрузкам. Позиций – порядка 22.

 № 30 ↑



Основная область применения – крупнопанельное и каркасно-монолитное строительство. Из них возводят колонны, перекрытия, опоры и мостовые конструкции, используют как направляющие для мощной подъемной техники. В производстве используют два вида стали: низколегированную и углеродистую. Их также подразделят по точности изготовления на обычные (В) и с повышенной точностью (Б).

Цифра 30 указывает только на высоту изделия, при этом вариантов исполнения может быть два как с параллельными гранями полок, так и с наклонными. Это фактически – условный размер. Имеет порядка 38 позиций.

  ↑№ 18

• Стандартная конструкция имеет мерную длину – 400–12000 мм, изготавливаются также изделия, имеющие немерную и кратную длину.
• Специальная, соответственно, 400–13 000 мм, в номенклатуру изделия включены также виды с мерных и кратно мерных с остатком.

  ↑№ 25К1

Как видно из литеры «К», эти изделия чаще используют при возведении колонн. Число же 25 в номере указывает на высоту изделия. Это может быть совершенно самостоятельный элемент. В этом случае не требуются дополнительные усилия по обработке.

© 2019 stylekrov.ru

stylekrov.ru

Двутавровая балка своими руками | Строительный портал

В последнее время в строительной отрасли достаточно популярными стали постройки, возведенные по методу каркасной технологии. Подобный вид строительства считается относительно недорогим и позволяет сократить сроки возведения за счет использования  отдельных каркасных элементов, изготовленных в заводских условиях и доставленных на объект строительства уже в готовом виде.

Будучи незаменимым помощником в строительстве зданий и сооружений различного назначения, двутавровая балка или двутавр получила свое название за свой специфический профиль в виде 2 соединенных букв «т». Отсюда Т-образный профиль носит название тавр, а балка считается двутавровой.



Содержание

1. Деревянные двутавровые балки: характеристика и особенности конструкции
2. Классификация деревянных двутавровых балок
3. Несколько советов при создании полового покрытия с использование двутавровых балок
4. Двутавровые балки металлические: сфера применения и особенности конструкции
5. Классификация металлических двутавровых балок
6. Технология изготовления двутавровой балки

Деревянные двутавровые балки: характеристика и особенности конструкции

      Деревянная каркасная технология предполагает использование двутавровых балок перекрытия из клееного бруса с повышенными характеристиками к несущим нагрузкам. Благодаря относительно малой высоте сечения, Вы можете более экономно расходовать древесные ресурсы. Применение двутавровых балок, к примеру, для изготовления перекрытий позволяет увеличить нагрузку на конструкцию и существенно сократить сроки возведения. Если Вам предстоит перекрыть пролеты более 5 м, то оптимальным вариантом станет использование подобных  двутавровых балок.

      Что представляет собой двутавровая балка в разрезе? Прежде всего, это заготовка из ОСБ или фанеры, выступающая в роли ребра жесткости, вклеенной между брусками, в которых заранее отфрезерован паз. Высота балки определяется величиной максимальной нагрузки и может варьироваться от 140 мм до 470 мм.

Чем еще привлекательны двутавровые балки из дерева?

      Помимо повышенной прочности при эксплуатации двутавровые балки превосходно сохраняют свою первоначальную геометрию и не гнутся при изменении влажности воздуха, а их особое строение позволяет производить монтаж даже в условиях отрицательных температур.

      В качестве основы изготовления балок используются калиброванные сухие материалы. Следует отметить, что правильное хранение полностью исключает возникновение в заготовках «вертолетов» и «сабель», столь часто встречающихся при изготовлении перекрытий из бруса или досок.

В чем преимущество балок от пиломатериалов?

      Прежде всего, отсутствием растрескиваний и кручений, которые могут быть вызваны усушкой пиломатериалов из-за высокого содержания в них влаги. В дальнейшем это приведет к появлению неровностей пола и раздражающим скрипам. Двутавровые балки обладают повышенной нагрузочной способностью и могут быть установлены на достаточно больших площадях без каких-либо возможных дефектов: трещин, усадки, изгибов. Конструкция балки позволяет легко прорезать отверстия для электропроводки, газа и воды, канализации и вентиляции.

По сравнению с конструкциями из традиционных пиломатериалов, балки имеют следующие преимущества:

1. полное отсутствие изгибов и точные размеры двутавровой балки;
2. прочность – возможность применения балок в пролетах больших дверей;
3. бесшумность – правильная установка обеспечивает полное отсутствие скрипа полов;
4. универсальность – балки можно использовать в конструкциях пола, стен и потолка;
5. стабильность и износоустойчивость – не подвержены усадке и деформации;
6. невысокая стоимость двутавровой балки и экономичность – обеспечивают значительную экономию материальных ресурсов;
7. легкость производства деревянной двутавровой балки с помощью обычных плотницких инструментов;
8. наличие гарантии на весь срок эксплуатации;
9. экологическая безопасность.



Классификация деревянных двутавровых балок

     Специалисты различают 2 типа двутавровых балок.

1. Балки опалубки.

      Выступают в качестве элемента перекрытий опалубки и предназначены для оптимального распределения  нагрузки от бетона и арматуры на стойки. В данном случае поверх накладывается  палуба из фанеры ламинированной. Балка опалубки может быть изготовлена из березовой фанеры, ЛВЛ и хвойной древесины, обработанной специальным водонепроницаемым составом, который защищает балку от негативных воздействий внешней среды.

2. Балки перекрытий.

      Используя двутавровые балки, Вы сможете облегчить технологию изготовления «черных» полов, поскольку процесс подшивания черепных брусов к лагам становится излишним, да и правильные формы значительно упрощают работы по настилу для дальнейшего обустройства чистовых полов.

      Сегодня рынок строительных материалов представляет двутавровые деревянные балки длиной до 15 м, при этом некоторые фирмы предоставляют возможность изготовления балок нужной Вам длины под заказ,  ускоряя тем самым сборку перекрытий на строительном объекте. Выбирая подходящую по высоте балку, Вы сумеете заложить необходимую толщину утеплителя.

      Итак, подводя итоги, необходимо отметить, что деревянные двутавровые балки, цена которых весьма конкурентоспособна, считаются современным и наиболее эффективным строительным материалом, поскольку по техническим и эксплуатационным характеристикам во многом превосходят перекрытия из натурального массива, а по конструкционным характеристикам их можно поставить в один ряд с железобетонными и бетонными перекрытиями.

Несколько советов при создании полового покрытия с использованием двутавровых балок

      Чтобы получить качественное половое покрытие следует соблюдать большую высоту деревянных балок при меньшем прогибе и более высокой жесткости полового покрытия. Используя сплошные блокировки в перекрытиях и подшивки потолков, минуя опосредующие элементы, Вы снизите до минимума уровень вибрации пола и улучшите общие характеристики.

На качество пола при использовании балок оказывают влияние следующие факторы:

1. большая высота балки позволяет получить высокую жесткость пола и меньший прогиб;
2. наличие чернового пола, который приклеивается к балкам или прибивается гвоздями, обеспечит Вам более высокую жесткость пола и уменьшит вероятность появления неприятного скрипа;
3. чем больше высота двутавровой балки, тем более оптимальным и в то же время экономичным будет вариант обустройства пола.



      Соблюдая все процедуры: верный расчет нагрузки, правильную установку, выбор опоры и рациональное использование крепежных деталей, в том числе и приклеивание, Вы гарантированно получите пол высокого качества.

      Необходимо отметить, что для изготовления двутавровых балок своими руками, Вам придется воспользоваться обыкновенным плотницким инструментом. Относительно небольшой вес двутавровых балок и специфика конструкции позволяют удобно и экономично прокладывать коммуникации, причем это вовсе не повлияет на несущую способность готового сооружения. Поскольку изготовление балок осуществляется в заводских условиях на современном оборудовании, то качество готовой продукции контролируется специалистами и соответствует всем техническим нормам и требованиям.

Видеоролик youtube

      Видеоролик наглядно показывает, что двутавровая балка — это идеальный вариант для создания надежного и долговечного полового покрытия.

Двутавровые балки металлические: сфера применения и особенности конструкции

      Двутавровая балка представляет собой вид фасонного проката в форме горизонтального или наклонного бруса, выполненного из низколегированной или углеродистой стали высокого качества.

      Габариты двутавровой балки определяются исходя из номеров, обозначающих расстояние между внешними гранями, которые могут располагаться под наклоном (У) или параллельно друг другу (П). Значения представлены в сантиметрах.

      Сфера применения металлической двутавровой балки весьма обширна: строительство жилых домов (для армирования лифтовых шахт), промышленных зданий и сооружений, возведение мостов, колонн, тоннелей, шахт – то есть в тех местах, где необходимо противостоять повышенным нагрузкам. Повсеместное использование двутавра позволяет сократить вес несущих конструкций, а значит, снизить общие затраты на строительство объекта. В сфере машиностроения балки применяются для разработки и создания  сложного и тяжёлого оборудования и машин.

      С точки зрения инженерных особенностей, балка успешно перераспределяет вертикальные и горизонтальные нагрузки, работая на изгиб, Этот процесс успешно реализуется, благодаря жёсткости профиля балки. В качестве материала для изготовления металлической балки выступают  различные сорта стали и всевозможные сплавы, в частности нержавеющие, которые достаточно распространены в строительстве зданий в условиях, благоприятных для возникновения коррозии.

Классификация металлических двутавровых балок

      Сортамент двутавровых балок, представленный на рынке металлоконструкций, огромен: кроме многообразия размеров, балки отличаются обозначениями и видами. Для распознавания балки следует пользоваться следующими обозначениями: К1, К2, К3, К4, К5, Б1, Б2, Б3, Ш1, Ш2, Ш3, Ш4.

      Буквой «К» обозначены колонные балки, выдерживающие огромные нагрузки. Если балка предназначена для меньших нагрузок, то лучше использовать широкополочные конструкции, маркируемые литерой «Ш». Для создания несущих конструкций такие балки играют роль опорных направляющих. Все обозначенные выше изделия отличаются наличием параллельно расположенных полок. Технология изготовления двутавровых балок строго регламентируется ГОСТом.

      Балки с наклонными полками подразделяются на традиционные (Б) и специальные (М, С), которые могут применяться для создания подвесных путей и укрепления шахтных стволов. Балки с маркировкой «Б» изготавливаются строго в соответствии с ГОСТом 19425-74.

      Вес балки можно узнать в специальной таблице. Для удобства покупателя указывается вес 1 метра балки.

      Прочность металлического профиля зависит от длины балки, формы поперечного профиля, сырьевой базы и способа изготовления данного вида металлопроката.

      Материалом изготовления сварных балок служит легированный и низколегированный стальной лист. Для получения двутавровой балки может быть сварной или горячекатаный метод изготовления. Для качественной сварки балок посредством сварочных аппаратов используется слой флюса, что позволяет создавать металлические конструкции нестандартной высоты и длины.

Технология изготовления двутавровой балки

      Конструктивно двутавр состоит из двух поясов и стенки, которые присоединяются друг к другу с помощью угловых и стыковых швов. Процесс сварки стыковых швов является сложной и ответственной задачей, которая выполняется в первую очередь, когда отсутствуют закрепления в свариваемых листах.

     Затем происходит сборка конструкции, согласно выбранного метода сварки поясных швов. Чаще всего она осуществляется с помощью одного или двух автоматов, когда вертикальная стенка расположена в горизонтальном состоянии. Соединив все конструктивные элементы, к балке крепятся ребра жесткости.

     Для создания балки может быть использован метод ручной сварки поясных швов. Такой способ кардинально меняет последовательность сборки конструкции. К примеру,  после установки вертикальной стенки на нижний пояс следует закрепить ребра жесткости, а затем установить верхний вес и зажать балку хомутами.

      Значительно упрощают сборку двутавровой балки кондукторы — кантователи, которые избавят Вас от необходимости использовать прихватки,  поскольку в этом случае элементы  монтируются с помощью фиксирующего оборудования быстрого действия.  Такой метод сборки позволяет организовать серийное и массовое производство конструкций.

      Наиболее востребована сварная балка, поскольку она обладает неоспоримыми преимуществами.

      Так, по сравнению с прокатной балкой, ее прочностные параметры значительно выше, а масса ниже на 30% — это достигается благодаря оптимальному расчету сечения, который, впрочем, оказывает влияние и на цену двутавровой балки, — делая ее, безусловно, дороже.

strport.ru
