Двутавровая балка 24м размеры – Размеры — Балка 24М

Содержание

Балка 24М ст.3пс5, Двутавр 24М, Балка двутавровая 24М, балка стальная, двутавр, СТО АСЧМ 20-93, ГОСТ 380-94

(017)268-08-23

(017)268-08-24

(029)630-60-70

Metallbk.by

http://www.metallbk.by

Балка 24М ст.3пс5, Двутавр 24М, Балка двутавровая 24М, балка стальная, двутавр, СТО АСЧМ 20-93, ГОСТ 380-94

Балка стальная двутавровая, Балка двутавр, СТО АСЧМ 20-93, ГОСТ 380-94

Балка двутавровая – применяются в качестве основы для высоконагруженных сооружений (зданий). Балка двутавровая имеет высокую жесткость при незначительном весе. В строительстве балка используется в качестве несущих элементов конструкций.

Таблица:

Размеры, масса и количество метров в тонне двутавров стальных горячекатаных.

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
№ балки	h	b	S	t	Масса 1 м балки, кг	Количество метров в 1 тонне, м
10	100	55	4,5	7,2	9,456	105,7
12	120	64	4,8	7,3	11,54	86,62
14	140	73	4,9	7,5	13,68	73,09
16	160	81	5	7,8	15,89	62,94
18	180	90	5,1	8,1	18,35	54,50
18а	180	100	5,1	8,3	19,92	50,20
20	200	100	5,2	8,4	21,04	47,53
20а*	200	110	5,2	8,6	22,69	44,08
22	220	110	5,4	8,7	24,04	41,60
22а*	220	120	5,4	8,9	25,76	38,82
24	240	115	5,6	9,5	27,34	36,57
24а*	240	125	5,6	9,8	29,40	34,02
27	270	125	6	9,8	31,53	31,71
27а*	270	135	6	10,2	33,88	29,51
30	300	135	6,5	10,2	36,48	27,41
30а*	300	145	6,5	10,7	39,17	25,53
33	330	140	7	11,2	42,25	23,67
36	360	145	7,5	12,3	48,55	20,60
40	400	155	8,3	13	56,96	17,56
45	450	160	9	14,2	66,50	15,04
50	500	170	10	15,2	78,64	12,72
55	550	180	11	16,5	92,66	10,79
60	600	190	12	17,8	108,0	9,263

Таблица:

Размеры, масса и количество метров в тонне двутавров (балок двутавровых)горячекатаных (СТО АСЧМ 20-93)

Обозначение балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в тонне
Обозначение балки	h	b	S	t	Масса 1 м балки, кг	Количество метров в тонне
Нормальные двутавры (балки двутавровые)
10 Б1	100	55	4,1	5,7	8,043	124,3
12 Б1	117,6	64	3,8	5,1	8,598	116,3
12 Б2	120	64	4,4	6,3	10,31	97,00
14 Б1	137,4	73	3,8	5,6	10,45	95,67
14 Б2	140	73	4,7	6,9	12,83	77,92
16 Б1	157	82	4	5,9	12,64	79,11
16 Б2	160	82	5	7,4	15,71	63,65
18 Б1	177	91	4,3	6,5	15,31	65,33
18 Б2	180	91	5,3	8	18,74	53,37
20 Б1	200	100	5,5	8	21,26	47,04
25 Б1	248	124	5	8	25,59	39,08
25 Б2	250	125	6	9	29,50	33,90
30 Б1	298	149	5,5	8	31,97	31,28
30 Б2	300	150	6,5	9	36,66	27,28
35 Б1	346	174	6	9	41,30	24,22
35 Б2	350	175	7	11	49,51	20,20
40 Б1	396	199	7	11	56,58	17,67
40 Б2	400	200	8	13	65,97	15,16
45 Б1	446	199	8	12	66,12	15,12
45 Б2	450	200	9	14	75,90	13,18
50 Б1	492	199	8,8	12	72,46	13,80
50 Б2	496	199	9	14	79,44	12,59
50 Б3	500	200	10	16	89,61	11,16
55 Б1	543	220	9,5	13,5	88,93	11,24
55 Б2	547	220	10	13,5	97,86	10,22
60 Б1	596	199	10	15	94,50	10,58
60 Б2	600	200	11	17	105,5	9,483
70 Б0	693	230	11,8	15,2	120,1	8,327
70 Б1	691	260	12	15,2	129,3	7,736
70 Б2	697	260	12,5	18,5	144,1	6,940
Широкополочные двутавры (балки двутавровые)
20 Ш1	194	150	6	9	30,56	32,72
25 Ш1	244	175	7	11	44,09	22,68
30 Ш1	294	200	8	12	56,76	17,62
30 Ш2	300	201	9	15	68,53	14,59
35 Ш1	334	249	8	11	65,23	15,33
35 Ш2	340	250	9	14	79,63	12,56
40 Ш1	383	299	9,5	12,5	88,58	11,29
40 Ш2	390	300	10	16	106,7	9,375
45 Ш1	440	300	11	18	123,5	8,098
50 Ш1	482	300	11	15	114,2	8,759
50 Ш2	487	300	14,5	17,5	138,4	7,227
50 Ш3	493	300	15,5	20,5	156,0	6,408
50 Ш4	499	300	16,5	23,5	173,7	5,756
60 Ш1	582	300	12	17	136,9	7,304
60 Ш2	589	300	16	20,5	170,6	5,861
60 Ш3	597	300	18	24,5	198,0	5,049
60 Ш4	605	300	20	28,5	225,5	4,435
70 Ш1	692	300	13	20	166,0	6,026
70 Ш2	698	300	15	23	190,3	5,254
70 Ш3	707	300	18	27,5	226,9	4,408
70 Ш4	715	300	20,5	31,5	258,5	3,868
70 Ш5	725	300	23	36,5	294,9	3,391
80 Ш1	782	300	13,5	17	164,6	6,077
80 Ш2	792	300	14	22	191,0	5,234
90 Ш1	881	299	15	18,5	191,4	5,223
90 Ш2	890	299	15	23	212,6	4,704
100 Ш1	990	320	16	21	230,6	4,337
100 Ш2	998	320	17	25	258,1	3,874
100 Ш3	1006	320	18	29	285,7	3,501
100 Ш4	1013	320	19,5	32,5	314,4	3,181
Колонные двутавры (балки двутавровые)
20 К1	196	199	6,5	10	41,30	24,21
20 К2	200	200	8	12	49,81	20,08
25 К1	246	249	8	12	62,52	16,00
25 К2	250	250	9	14	72,30	13,83
25 К3	253	251	10	15,5	80,17	12,47
30 К1	298	299	9	14	86,92	11,51
30 К2	300	300	10	15	93,97	10,64
30 К3	300	305	15	15	105,7	9,457
30 К4	304	301	11	17	105,8	9,454
35 К1	342	348	10	15	109,1	9,168
35 К2	350	350	12	19	136,4	7,330
40 К1	394	398	11	18	146,6	6,822
40 К2	400	400	13	21	171,6	5,827
40 К3	406	403	16	24	200,0	5,000
40 К4	414	405	18	28	231,8	4,314
40 К5	429	400	23	35,5	290,8	3,439

Двутавровые балки стали важной составляющей для рабочих площадок, мостов, перекрытий, подкрановых балок и прочих металлоконструкций. Среди самых популярных решений отличаются двутавровые балки для использования в большепролетных конструкциях для промышленных зданий. Они приводят к эффективному снижению нагрузки, также уменьшается расход металла. Сварные стальные двутавровые балки в качестве строительных конструкций из металла обеспечивают все возможности для воссоздания экономичной формы опор, что закономерно приводит к снижению веса конструкции.

Балка двутавровая сортамент:

Балка 09Г2С.
Балка стальная горячекатаная.
Балка с параллельными гранями полок.
Балка колонная (Колонный двутавр)
Балка монорельсовая для подвесных путей (М).
Балка стальная широкополочная (Широкополочный двутавр).
Классификация настилов балочных клеток
Зачастую как несущий настил для балочных клеток используют листы стальные или жби плиты.
В первом случае, шаг между балками, которые являются основой конструкции, рассчитывается исходя из показателей жесткости и несущей способности. Существует следующая зависимость:
0,6-0,8 см – нагрузка 10 кH/м2;
0,8-1,0 см – нагрузка 20 кH/м2;
1,0-1,2 см – нагрузка 30 кH/м2;
1,2-1,4 см – нагрузка 40 кH/м2.
Когда идет крепление настила к балке, то необходимо учитывать растягивающее усилие и опорный момент. Когда проводит расчеты данных величин, то считают воздействие настила на балку шарнирно-неподвижным.
Рис. 1. Расчетная схема настила, эпюра моментов, конструкция крепления настила к балке
Чаще всего используются следующие профили для балок: двутавр и швеллер. В балках, которые изготавливаются согласно утвержденным ГОСТ-ам ( ГОСТ 8239-89 для балок двутавровых горячекатаных (г/к), ГОСТ 19425-74 для балок двутавровых специальных, ГОСТ 5267.5-90 для балок двутавровых специальных хребтовых, ТУ У 01412851.001-95 для балок двутавровых сварных, ГОСТ 26020-83 для балок двутавровых с параллельными гранями), обеспечивается местная устойчивость элементов сечения. Гнуты профили к этому правилу не относятся. Устойчивость балки заключается в настиле, который идет по всему профилю. Исходя из этих данных выполняется подбор сечения с помощью уравнения на прочность. Сначала узнают изгибающий момент, затем момент сопротивления.
Компания ООО «Металл БК» предлагает широкий спектр металлической продукции со склада в г. Минске и под заказ. При отсутствии собственного транспорта или невозможности использования его в данный момент, ООО «Металл БК» возьмет функцию доставки необходимого сортамента металлопроката на себя. Если клиент делает крупный заказ, то мы осуществляем поставку непосредственно на объект покупателя, сокращая логистические затраты, что выгодно отражается на цене продукции. Мы всегда стараемся максимально полно удовлетворить заявку каждого клиента и сделать сотрудничество максимально выгодным для обеих сторон, это значит, что цена – не догма, а повод для обсуждения.
.

Номерация балки: обозначает условные размеры в см. (расстояние между внешними гранями, высота).

Примеры: двутавр 30Б1 – h (высота балки): 296мм, двутавр 18Б2 – h: 180мм.

Компания ООО«Металл БК» — молодая и динамично развивающаяся организация, мы занимаемся комплексными поставками черного и оцинкованного металлопроката на рынок РБ, а также стран Евросоюза.
Компания ООО «Металл БК» предлагает вам металлопродукцию лучших производителей черной металлургической отрасли это двутавровая балка, арматура, штрипс, балка, рулон оцинкованный, швеллер, круг, квадрат, полоса, лист х/к и г/к, шестигранник, трубы эл.св., проф. и ВГП, швеллер.
За все время работы наша организация существенно преуспела на нашем рынке металлопроката. Мы показали себя как порядочный и грамотный поставщик черного и оцинкованного металлопроката. Мы всегда осуществляем поставку металла своевременно и без задержек.
Различный Металлопрокат поставляется нами в широком ассортименте и вовремя. Кроме этого, в рамках понятия оптовая торговля металлопрокатом нами всегда оказываются разные доп. услуги. Торговля металлопрокатом в вашей стране может осуществляться по средствам автотранспортом либо вагонами. Компания ООО «Металл БК» предлагает вам полный ассортимент черного и оцинкованного металлопроката.
Мы предлагаем вам только качественный черный металлопрокат. Металл из которого изготавливается металлопрокат – всегда наилучшего качеством. Причина проста – весь спектр металлопроката подвергается весьма строгому контролю качества на каждой стадии производства.

http://metallbk.by

metallbk.deal.by

Двутавр 30 – размеры и вес двутавровой балки

Горячекатаный двутавр 30 – разновидность фасонного стального проката, получаемая одним из двух способов: горячей прокаткой или сваркой. При производстве этой металлопродукции используется сталь углеродистая обыкновенного качества или низколегированные марки. Поперечное сечение имеет Н-образную форму, обеспечивающую профилю прочность, жесткость, стойкость к скручивающим нагрузкам.

Высота стенки (округленно) – 30 см. Ширина полки, а также толщина стенки и полки определяются типом профиля. Сортамент горячекатаного двутавра номер 30 определяется несколькими нормативами: ГОСТом 8239-89, ГОСТом 26020-83, СТО АСЧМ 20-93, ГОСТом 19425-74.

Виды двутавровых балок 30 и их основные характеристики

По наклону внутренних граней полок двутавровые балки разделяют на 2 группы: с уклоном внутренних граней и с параллельными гранями.

Двутавр номер 30 с уклоном внутренних граней полок:

Металлопродукцию общего назначения производятпо ГОСТу 8239-89. Уклон внутренних граней находится в интервале 6-12%. Металлопрокат востребован при строительстве многоэтажных гражданских и производственных объектов. Его используют для устройства пролетных конструкций, усиления фундаментов крупногабаритных строений.
Балка специального назначения изготавливается по ГОСТу 19425-74. Двутавр 30М имеет диапазон уклона внутренних граней – 6-12%. Продукция применяется для монтажа подвесных дорог. Уклон в изделиях 30С – до 16%. Назначение металлопроката с литерой «С» – усиление вертикальных и наклонных капитальных горных выработок.

Размеры двутавра 30 с параллельными гранями полок регламентируются ГОСТом 26020-83.

Виды проката:

Нормальный – 30Б1 и 30Б2. Балка 30Б2 имеет более массивное сечение, по сравнению с балкой Б1, и может выдерживать большие нагрузки.
Широкополочный – 30Ш1, 30Ш2, 30Ш3. Изготавливается с увеличенной шириной полок, применяется при создании колонн и опор, для монтажа направляющих. Чем больше цифровой индекс профиля, тем он массивнее.
Колонный – 30К1, 30К2, 30К3. В сечении этих металлоизделий высота стенки равна (примерно или точно) ширине полки. Наибольшую массу 1 м в этой серии имеет двутавр 30К3. Продукция колонной серии применяется для устройства колонн и вертикально расположенных опор при строительстве многоэтажных жилых зданий и объектов промышленного назначения.

Нормативный документ СТО АСЧМ 20-93 разработан «Ассоциацией по стандартизации продукции, изготавливаемой на предприятиях черной металлургии». Он регламентирует те же виды двутавровой балки номер 30, что ГОСТ 26020-83: нормальная, широкополочная, колонная. Однако размеры сечения немного различаются.

Масса различных типов двутавровых балок 30

Сколько весит 1 м двутавра с высотой стенки 30 см, зависит от его типа. Прокат колонного типа имеет массу 1 м, примерно в 3 раза превышающую массу 1 м металлоизделия общего назначения с уклоном внутренних граней или нормального двутавра с параллельными внутренними плоскостями полок.

Таблица размеров и весов 1 м двутавровых балок 30, изготавливаемых в соответствии с разными нормативными документами

Нормативный документ	Профиль	Размеры профиля, мм				Масса 1 м, кг
Нормативный документ	Профиль	Высота стенки	Ширина полки	Толщина стенки	Толщина полки	Масса 1 м, кг
ГОСТ 8239-89	30	300	135	6,5	10,2	36,5
ГОСТ 19425-74	30М	300	130	9,0	15,0	50,2
ГОСТ 19425-74	30С	300	87	9,5	13,5	39,1
ГОСТ 26020-83	30Б1	295	140	5,8	8,5	32,9
	30Б2	299	140	6,0	10,0	36,6
	30Ш1	291	200	8,0	11,0	53,6
	30Ш2	295	200	8,5	13,0	61,0
	30Ш3	299	200	9,0	15,0	68,3
	30К1	296	300	9,0	13,5	84,8
	30К2	300	300	10,0	15,5	96,3
	30К3	304	300	11,5	17,5	108,9
СТО АСЧМ 20-93	30Б1	298	149	5,5	8,0	32,0
	30Б2	300	150	6,5	9,0	36,7
	30Ш1	294	200	8,0	12,0	56,8
	30Ш2	300	201	9,0	15,0	68,6
	30К1	298	299	9,0	14,0	87,0
	30К2	300	300	15,0	15,0	95,0
	30К3	300	305	15,0	15,0	105,8
	30К4	304	301	11,0	17,0	105,8

treydmetall.ru

Двутавр 24М | Металлоторг-Ижевск

График работы

Мы работаем
с 9:00 до 18:00,
перерыв
с 13:00 до 13:30

суббота, воскресенье — выходной

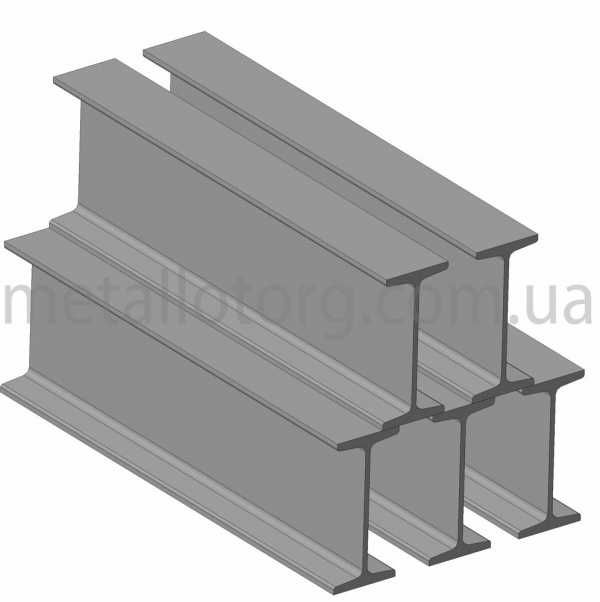

Двутавровая балка 24М 09Г2С – балка особой прочности, относящаяся к разряду изделий специального назначения. Различают две разновидности специальных салок: С – двутавры, используемые для армированных шахтных стволов, М – монорельсовые двутавры для подвесных путей. ГОСТ по которому производился профиль указывается в сертификате качества на него. Для специальных двутавров, к которым относится и двутавр 24М 09Г2С таким является ГОСТ 19425-74. За размер двутавра взято расстояние между внешними гранями его полок. Полки двутавра монорельсового имеют меньший размер, чем у изделия стандартных размеров. К реализации допускаются штанги от 3 до 13 метров. Причем размер 3-4 метра сИжевскется остатком. Масса двутавра 24М 09Г2С составляет 38,30 килограмм на 1 м/п.

Свяжитесь с нами

Рекомендуйте нас

© 2019 Металлобаза в Ижевске, прямые поставки труб, листового и арматурного проката. Швеллер, трубы стальные, лист, круг, уголок, сетка стальная, катанка, шестигранник.
Наш адрес: 426009, г. Ижевск, ул. Ленина, д. 101

izhevsk.metallotorg.com.ua

Размеры двутавровой балки ГОСТ 19425-74

Специальный двутавр (балка двутавровая): М — для подвесных путей (уклон внутренних граней не более 12%): №18М, 24М, 30М, 36М, 45М.

Условные обозначения:

h – высота двутавра;
b – ширина полки;
S – толщина стенки;
t – средняя толщина полки;
R – радиус внутреннего закругления;
r – радиус закругления полки

Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425-74

№ балки	Размеры, h, мм	b	S	t	Масса 1 м балки, кг	Количество метров в 1 тонне, м
14С	140	80	5,5	9,1	16,9	59,17
20С	200	100	7	11,4	27,9	35,84
20Са	200	102	9	11,4	31,1	32,15
22С	220	110	7,5	12,3	33,1	30,21
27С	270	122	8,5	13,7	42,8	23,36
27Са	270	124	10,5	13,7	47,0	21,28
36С	360	140	14	15,8	71,3	14,03
18М	180	90	7	12	25,8	38,76
24М	240	110	8,2	14	38,3	26,11
30М	300	130	9	15	50,2	19,92
36М	360	130	9,5	16	57,9	17,27
45М	450	150	10,5	18	77,6	12,89

Примечания:

Масса 1 метра двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.
Радиусы закруглений на профилях не определяются и указываются для построения калибра.

24-kran.ru

Балка двутавровая (двутавр) — размеры |

На сегодняшний день двутавр представляет собой наиболее востребованный при возведении строительных балочных конструкций вид металлопроката. Именно поэтому означенный вид проката зачастую называют балкой.

Основными достоинствами двутавра являются отличные прочностные характеристики, экономичность и незначительный удельный вес, что обусловлено, в первую очередь профилем данного проката, напоминающим в сечении букву «Н», развернутую на 900. Вертикальная часть буквы носит название стенки, горизонтальные называется полками. Толщина полок двутавра больше толщины его стенки.

Балка двутавровая ГОСТ 19425-74

Номер двутавра	h	b	s	t	Масса 1м, кг	Метров в тонне
14C	140	80	5.5	9.1	16.9	59.17
20C	200	100	7	11.4	27.9	35.84
20Ca	200	102	9	11.4	31.1	32.15
22C	220	110	7.5	12.3	33.1	30.21
27C	270	122	8.5	13.7	42.8	23.36
27Ca	270	124	10.5	13.7	47	21.28
36C	360	140	14	15.8	71.3	14.03
18M	180	90	7	12	25.8	38.76
24M	240	110	8.2	14	38.3	26.11
30M	300	130	9	15	50.2	19.92
36M	360	130	9.5	16	57.9	17.27
45M	450	150	10.5	18	77.6	12.89

Двутавры с параллельными гранями полок
(ГОСТ 26020-83)

Двутавры с параллельными гранями полок нестандартных размеров

Номер двутавра	h	b	s	t	Масса 1м, кг	Метров в тонне
Нормальные
20Б1	200	100	5.5	8	21.3	46.9
25Б1	248	124	5	8	25.7	38.9
25Б2	250	125	6	9	29.6	33.8
30Б1	298	149	5.5	8	32	31.3
30Б2	300	150	6.5	9	36.7	27.2
35Б1	346	174	6	9	41.4	24.2
35Б2	350	175	7	11	49.6	20.2
40Б1	396	199	7	11	56.6	17.7
40Б2	400	200	8	13	66	15.2
45Б1	446	199	8	12	66.2	15.1
45Б2	450	200	9	14	76	13.2
50Б1	492	199	8.8	12	72.5	13.8
50Б2	469	199	9	14	79.5	12.6
55Б1	543	220	9.5	13.5	89	11.2
55Б2	547	220	10	15.5	97.9	10.2
60Б1	596	199	10	15	94.6	10.6
60Б2	600	200	110	17	105.5	9.5
Широкополочные
20Ш1	194	150	6	9	30.6	32.7
25Ш1	244	175	7	11	44.1	22.7
30Ш1	294	200	8	12	56.8	17.6
30Ш2	300	201	9	15	68.6	14.6
35Ш1	334	249	11	20	65.3	15.3
35Ш2	340	250	9	14	79.7	12.5
40Ш1	383	299	9.5	12.5	88.6	11.3
40Ш2	390	300	10	16	106.7	9.4
45Ш1	440	300	11	18	123.5	8.1
50Ш1	482	300	11	15	114.2	8.8
50Ш2	487	300	14.5	17.5	138.4	7.2
50Ш3	493	300	15.5	20.5	156.1	6.4
50Ш4	499	300	16.5	23.5	173.4	5.8
Колонные
20K1	196	199	6.5	10	41.4	24.2
20K2	200	200	8	12	49.9	20
25K1	246	249	8	12	62.6	16
25K2	250	250	9	14	72.4	13.8
25K3	253	251	10	15.5	80.2	12.5
30K1	298	299	9	14	87	11.5
30K2	300	300	10	15	94	10.6
30K3	300	305	15	15	105.8	9.5
30K4	304	301	11	17	105.8	9.5
35K1	342	348	10	15	109.1	9.2
35K2	350	350	12	19	136.5	7.3
40K1	394	398	11	18	146.6	6.8
40K2	400	400	13	21	171.7	5.8
40K3	406	403	16	24	200.1	5
40K4	414	405	18	28	231.9	4.3
40K5	429	400	23	35.5	290.8	3.4

Номер двутавра	h	b	s	t	Масса 1м, кг	Метров в тонне
Узкополочные
31У3А	309	102	6	8.9	28.5	35.1
31У4А	313	102	6.6	10.8	32.9	30.4
36У1А	349	127	5.8	8.5	32.9	30.4
36У2А	353	128	6.5	10.7	39.2	25.5
41У1А	399	140	6.4	8.8	39.5	25.3
41У2А	403	140	7	11.2	46.5	21.5
46У3А	459	154	9.1	15.4	68.8	14.5
61У1А	599	178	10	12.8	82.7	12.1
61У2А	603	179	10.9	15	93.1	10.7
Нормальные
31Б1А	310	165	5.8	9.7	38.9	25.7
31Б2А	313	166	6.6	11.2	44.8	22.3
31Б3А	317	167	7.6	13.2	52.5	19
36Б1А	352	171	6.9	9.8	45.1	22.2
36Б2А	355	171	7.2	11.6	50.7	19.7
36Б3А	358	172	7.9	13.1	56.8	17.6
41Б1А	403	177	7.5	10.9	53.7	18.6
41Б2А	407	178	7.7	12.8	59.8	16.7
46Б1А	457	190	9	14.5	74.5	13.4
46Б2А	460	191	9.9	16	82.2	12.2
61Б1А	603	228	10.5	14.9	102.5	9.8
61Б2А	608	228	11.2	17.3	114.3	8.7
Среднеполочные
20Д1А	207	133	5.8	8.4	26.7	37.5
20Д2А	210	134	6.4	10	31.5	31.7
25Д2А	258	146	6.1	9.1	32.9	30.4
25Д3А	262	147	6.6	11	38.8	25.8
Колонные
12KC	125	125	6.5	10	23.8	42
15K1C	150	150	7	10	31.5	31.7
15K1A	152	152	5.8	6.6	22.6	44.2
15K2A	157	153	6.6	9.3	30.1	33.2
15K3A	162	154	8.1	11.6	37.4	26.7
20K2A	203	203	7.2	11	46	21.7
20K3A	206	204	7.9	12.6	52.2	19.2
20K4A	210	205	9.1	14.2	59.3	16.9
20K5A	216	206	10.2	17.4	71.5	14
20K4C	200	204	12	12	56.2	17.8
25K1AC	246	256	10.5	10.7	63.5	15.7
25K4C	244	252	11	11	64.4	15.5
30K3C	294	302	12	12	84.5	11.8
31K1AC	299	306	11	11	79.2	12.6
31K3AC	308	310	15.4	15.5	111.4	9
35K3C	338	351	13	13	106	9.4
35K4C	344	354	16	16	131	7.6
40K9C	394	405	18	18	168	6

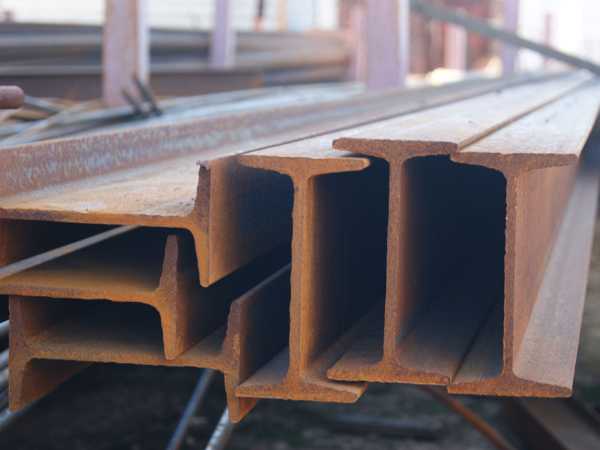

Основным отличием двутавровой балки от не менее популярного в строительстве швеллера является наличие горизонтальной и вертикальных осей симметрии. Причем правильным расположением сечения считается то, при котором равнодействующая нагрузок, приложенных извне, направляется вдоль его стенки.

Номер двутавровой балки в сортаменте соответствует величине высоты ее профиля, выраженной в сантиметрах. Так, например, двутавр размеры высоты профиля которого составляют 200 мм будет промаркирован цифрой «20», а балка двутавровая размеры высоты профиля которой равны 180 мм будет промаркирована цифрой «18».

Буква «а» в номере двутавра говорит об усилении его полок, а значит и об увеличении ширины и толщины горизонтальных частей. Подобные сечения имеют более высокие прочностные характеристики при тех же самых габаритных размерах.

Экономичность и малый вес двутавра обусловлены концентрацией основной массы материала там, где возникают наиболее серьезные нормальные напряжения, т.е. на максимально возможном удалении от центра тяжести поперечного сечения балки.

При необходимости двутавр может быть усилен четырьмя неравнополочными уголками, а также изготовлен из двух швеллеров, сваренных друг с другом.

Область применения двутавровых балок весьма обширна.

В современном мире балка двутавровая используется:

в промышленном строительстве типовых и уникальных зданий и сооружений;
при строительстве мостов, подземных и наземных переходов;
при сооружении маловесных конструкций, обладающих хорошими прочностными характеристиками;
в качестве направляющих, обеспечивающих нормальную работу промышленных крановых систем.

В случае строительства небольших легковесных сооружений возможно использование деревянных двутавров.

steel-holding.ru

404 — Страница не найдена

Москва
Санкт-Петербург
Актау и Мангистау
Актобе и область
Алматы
Архангельск
Астрахань и область
Атырау и область
Баку
Барнаул
Белгород
Брест и область
Брянск и область
Буйнакск
Владивосток
Владикавказ и область
Владимир
Волгоград
Вологда
Воронеж и область
Горно Алтайск
Грозный
Гудермес

Екатеринбург
Ереван
Ессентуки
Железнодорожный
Иваново и область
Ижевск
Иркутск
Казань
Калининград и область
Калуга
Караганда и область
Кемерово
Киев и область
Киров и область
Китай
Костанай и область
Кострома и область
Краснодар
Красноярск
Крым
Курган и область
Курск
Липецк и область

Магадан и область
Магнитогорск
Махачкала
Минск и область
Мурманск
Набережные Челны
Назрань
Нальчик
Нефтекамск
Нижневартовск
Нижний Новгород
Нижний Тагил
Новокузнецк
Новороссийск
Новосибирск и область
Новочеркасск
Нур-Султан
Омск и область
Орел и область
Оренбург
Павлодар и область
Пенза и область
Пермь

Петропавл. Камчатский
Петропавловск
Псков
Пятигорск
Ростов на Дону
Рязань и область
Самара
Саранск
Саратов
Севастополь
Семей
Сергиев Посад
Смоленск и область
Сочи
Ставрополь
Сургут
Сызрань
Сыктывкар
Таганрог
Тамбов и область
Ташкент
Тверь и область
Тольятти

Томск
Тула
Тюмень
Узбекистан
Улан Удэ
Ульяновск
Уральск
Уфа
Ухта
Хабаровск
Ханты Мансийск
Чебоксары
Челябинск
Череповец
Чехов
Шымкент
Электроугли
Элиста
Южно Сахалинск
Якутск
Ярославль

samara.metal100.ru

РубрикаРазное
