Двухскатная крыша своими руками пошагово: устройство, инструкции, видео

При строительстве индивидуального дома одним из важнейших шагов считается установка кровельной системы, поэтому многие задаются вопросом: как сделать двухскатную крышу своими руками?

Несмотря на то, что в последние десятилетия появились кровли иной конфигурации, двухскатная крыша остается самой распространенной конструкцией.

Технология работ по установке, креплению и обшивке кровельной конструкции отработана пошагово до мелочей.

При использовании металлочерепицы, шифера, профлиста, ондулина и других материалов технология и последовательность операций остается такой же, как и прежде.

Подготовительный этап

Прежде чем начать возведение дома, дачи или бани своими руками, нужно обязательно пошагово разработать чертежи всех узлов строения.

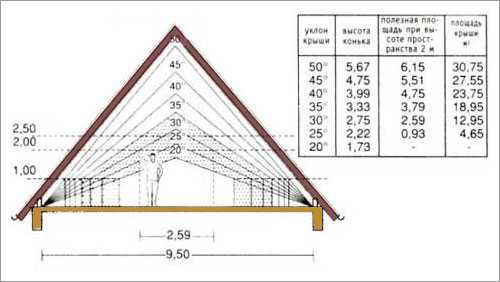

Конструкция и форма крыши выбирается в зависимости от размеров здания. При этом в расчет обязательно берется нагрузка, которую будет испытывать двухскатная крыша в процессе эксплуатации.

Чем меньше угол наклона, тем меньше на нее влияют дождь, снег и ветер. В то же время следует помнить, что угол наклона менее 40 градусов ограничивает рациональное использование чердака.

Оборудовать мансарду в таком случае позволит только ломаная форма двухскатной крыши. Когда ширина дома превышает 6 метров, стропила усиливаются прогонами.

На видео показано, где устанавливаются прогоны и стойки.

Видео:

При обустройстве кровли для бани чаще всего используются двухскатные крыши с уклоном под углом 45 – 50 градусов.

Рассчитывая потребность в материалах, необходимо помнить о том, что масса конструкции из профлиста должна быть минимальной и не создавать дополнительной нагрузки на стены и фундамент.

Прочность бруса, доски и других пиломатериалов определяется не только величиной поперечного сечения, но и фактурой древесины.

Фронтон можно зашить вагонкой, если на чердаке будут храниться только старые журналы и вещи, которые жалко выбросить.

Чтобы определить потребность кровельного материала, нужно определить площадь крыши.

Вычисление площади крыши из профнастила или других материалов считается одним из основных этапов проектирования. Все измерения необходимо производить правильно и с допустимой точностью.

Даже небольшая ошибка может привести к незапланированным затратам на дополнительную покупку материалов.

Когда строительство дома, гаража или бани ведется своими руками, каждая копейка, что называется, на счету.

Когда определяется общая площадь двухскатной крыши, то достаточно посчитать площадь одного ската и умножить на два.

Такими мелочами как отверстия под дымоходную трубу или мансардное окно можно пренебречь.

Особенности конструкции

Проектируя двухскатную крышу и разрабатывая чертежи, предполагается, что она будет опираться на две стены. Форма крыши разрабатывается в соответствии с проектом дома в целом.

При возведении бани, дачного домика или другого легкого строения, удобнее использовать висячие стропила. Когда строится большой дом, то чаще применяются стропила наслонные.

В этом случае стропильная система имеет более сложную конфигурацию. На фото показаны оба варианта стропильной системы.

Выполняя монтаж кровли своими руками нужно строго соблюдать последовательность операций при установке стропил. Без помощников в этом случае не обойтись.

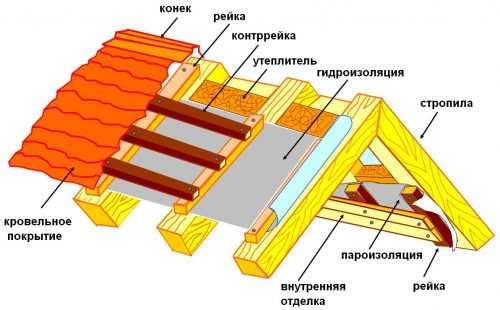

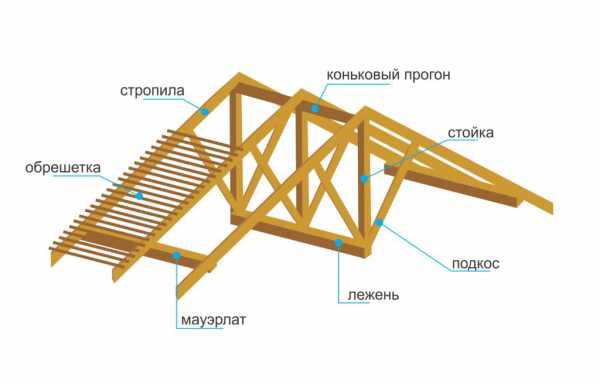

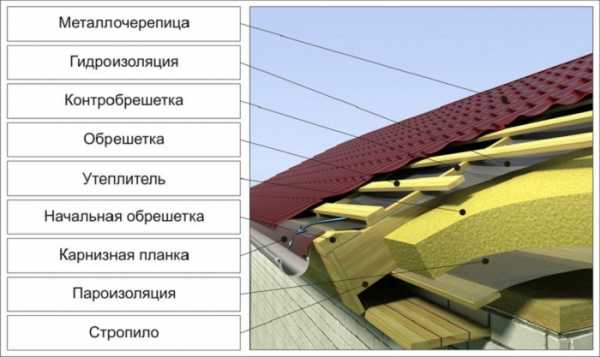

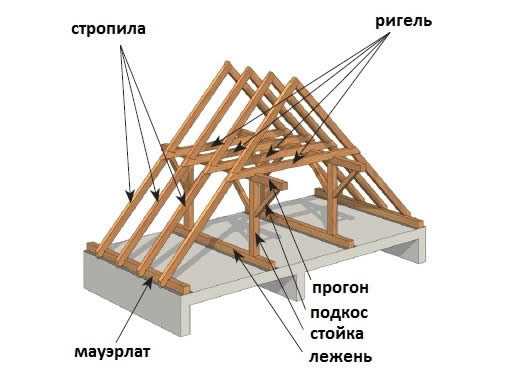

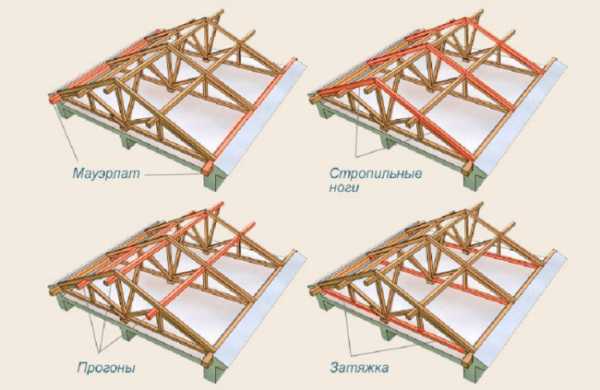

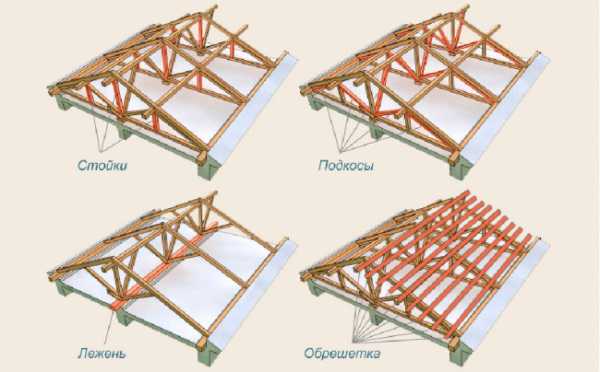

Конструкция двухскатной крыши для дома включает в себя следующие узлы и элементы:

  • мауэрлат;
  • стропильная система;
  • коньки и подкосы;
  • обрешетка;
  • утепление;
  • кровельный материал.

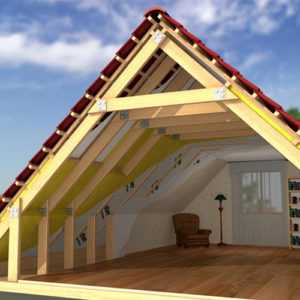

В том случае, когда решено оборудовать под крышей мансарду, чаще используется ломаная конфигурация. Чердак ограничен двумя скатами и двумя фронтонами.

Устройство чердачного помещения требует дополнительных затрат. В то же время строительство дома с жилым помещением на чердаке повышает уровень комфорта и его рыночную цену.

Монтаж мауэрлата

Брус, который укладывается по периметру дома на верхней отметке стен, называется мауэрлатом. Верхняя обвязка принимает на себя всю нагрузку от кровельной системы и распределяет ее на стены и фундамент.

В качестве мауэрлата берется брус, сечение которого определяется шириной стены. Перед установкой его обязательно пропитывают специальным раствором для защиты от возгорания и гниения.

Монтаж мауэрлата выполняется таким образом, чтобы его внешняя грань располагалась заподлицо с плоскостью стены.

На видео показано, как брус крепится к стене с помощью шпилек. Устанавливать мауэрлат следует правильно и надежно, поскольку он выполняет функцию фундамента для кровельной двухскатной системы.

Видео:

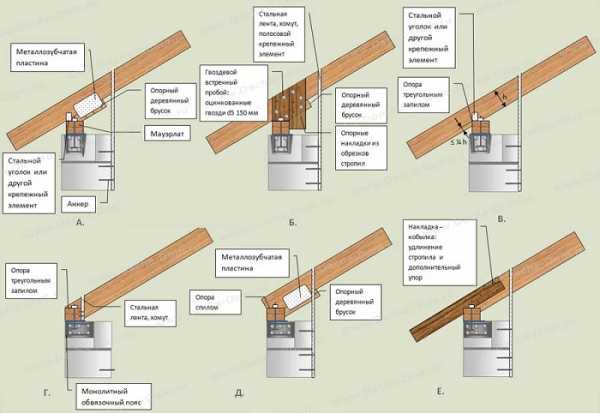

Монтаж мауэрлата можно выполнить разными способами. Если стены возведены из кирпича, то на этапе строительства в кладку замуровывается проволока – катанка.

В брусе просверливаются сквозные отверстия, сквозь которые и пропускается эта проволока. Следующим шагом проволоку нужно надежно закрутить.

Вместо проволоки можно закрепить металлические шпильки диаметром от 10 мм. Брус надевается на шпильки и фиксируется гайками с широкими шайбами.

И в первом, и во втором варианте крепление можно выполнить своими руками. В некоторых случаях к мауэрлату крепится своей нижней частью фронтон.

Установка балок перекрытия

Для того чтобы выполнить монтаж перекрытия для дома, используется брус сечением 200х100 мм. Для бани или дачного домика сечение выбирается в зависимости от габаритов строения.

Вначале крепятся две крайние балки, разнесенные по длине строения. Следующим этапом надо наметить точки для фиксации остальных балок перекрытия.

Своими руками, с помощью шнура и рулетки расстояние между крайними балками разбивается на отрезки длиной 60 см. Именно с таким шагом на балки перекрытия будут устанавливаться стропила.

На видео показан этот процесс. Все балки крепятся к мауэрлату гвоздями на 200 мм. После этого на балки желательно уложить временный настил из профлиста или досок.

Видео:

Крепление можно выполнить с помощью металлических уголков и саморезов. При установке балок необходимо выдержать величину выноса за пределы стен. Размер выноса определяет ширину карниза.

Практика показывает, что достаточно будет 50 – 60 см. На этом этапе нужно предусмотреть, что с торцов крыши будет зашиваться фронтон. Для бани или садового домика можно сделать его по упрощенной форме.

Если у дома предусмотрена ломаная мансардная крыша, то фронтон имеет значительную площадь. И надо предусмотреть возможность обустройства фронтонного свеса и отлива.

Балки, выложенные по стенам, перед креплением необходимо выровнять в горизонтальной плоскости.

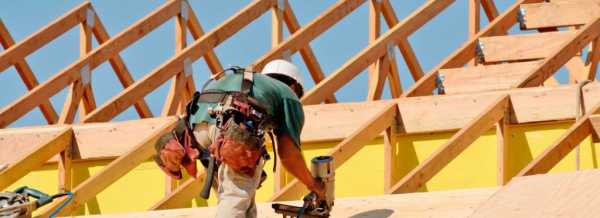

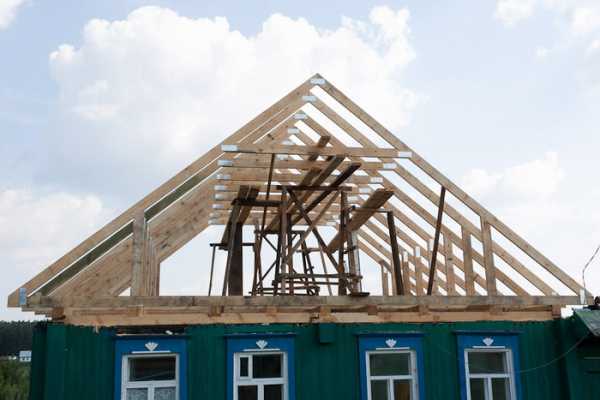

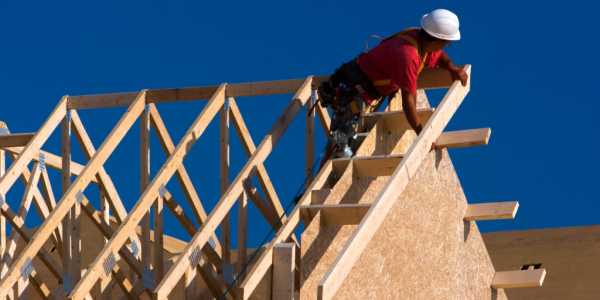

Крепление стропильной системы

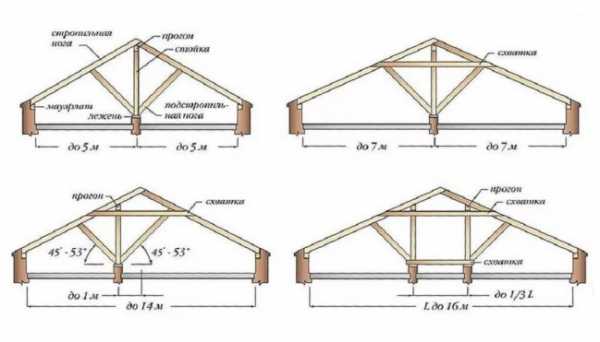

Устройство стропильной системы требует применения идентичных друг другу элементов. После того как уложены и закреплены балки перекрытия, выполняется монтаж конькового бруса.

Для этого по центральной линии дома устанавливаются стойки 100х50 мм. Высота этих стоек должна равняться высоте стен от пола до верхней плоскости мауэрлата. Крепятся стойки с помощью распорок.

В качестве конькового бруса можно взять доску сечением 150х50 мм. Следующий шаг – монтаж стропил. Сначала надо изготовить шаблон.

Когда строительство ведется своими руками, нужно после каждого этапа контролировать качество выполнения операции.

Изготовить шаблон своими руками очень просто. Стропильная доска прикладывается одним концом к балке, а другим к коньковому брусу.

С обоих концов отчеркиваются контрольные линии и по ним отпиливаются лишние куски. Шаблон готов и можно по нему заготовить нужное для дома или бани количество стропил.

Монтаж выполняется в определенном порядке. Установив одно стропило, сразу же надо крепить противоположное.

Крепление к коньковому брусу делается гвоздями, а к балке перекрытия можно крепить скобой или металлическими уголками и саморезами. На видео показано как это делается.

Видео:

Независимо от того, ломаная крыша или обычной формы, под стропила устанавливаются вертикальные стойки и горизонтальные ригеля.

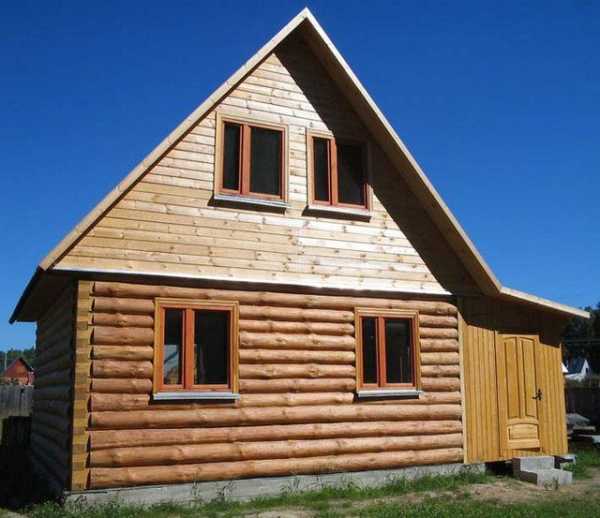

Обустройство фронтона

После того как завершен монтаж стропильной конструкции, зашивается фронтон. Построить дом, и не оформить фронтон недопустимо. В последние годы фронтон обустраивают из профнастила.

Это качественное решение, хотя при оформлении фасада в этом случае могут возникнуть определенные сложности.

Для того чтобы установить фронтон, необходимо выполнить монтаж каркаса.

При этом обязательно предусматривается оконный проем. Окно в чердачном помещении необходимо для вентиляции. Чаще всего фронтон обшивается половой рейкой или вагонкой.

При окончательной отделке фасада фронтон украшают разными способами. На видео показано, как можно украсить дом с двухскатной крышей.

Оформление карниза

Рациональное устройство двухскатной кровли предполагает наличие карниза по всему периметру строения. Практика показывает, что и для бани приходится подшивать карниз своими руками.

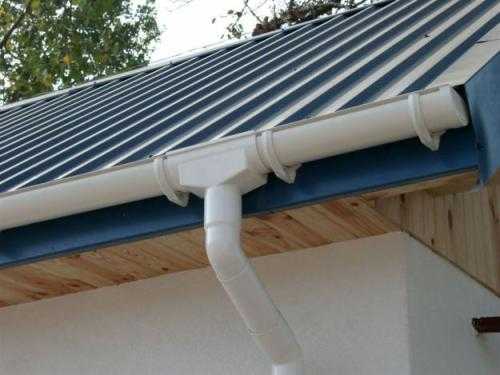

Карниз предназначен для того, чтобы отвести дождевые воды от попадания под фундамент.

Если строение будет оборудоваться водосливной системой из металла, то кронштейны для крепления отливов необходимо установить и зафиксировать на данном этапе.

Отливная система из пластика крепится непосредственно к карнизу. Подшить карниз снизу можно сайдингом или листами профнастила. На фото представлена водосточная труба, установленная на углу дома.

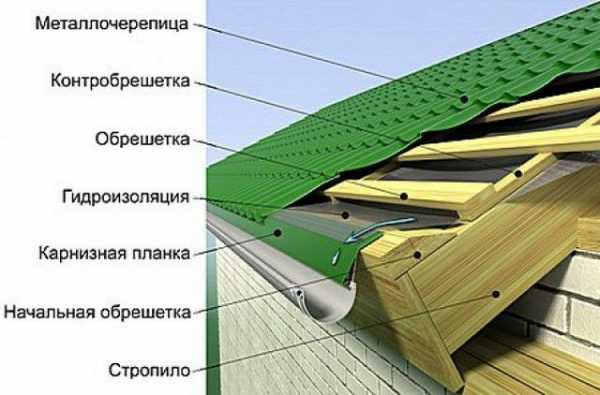

Обрешетка и утепление

Первым делом надо зафиксировать на крыше полосу гидроизоляционной пленки в нижней части ската. К стропилам ее крепят строительным степлером.

После этого на стропила прибиваются рейки контр-обрешетки. Если устройство кровли предполагает утепление, то на пленку укладывается теплоизолирующий материал.

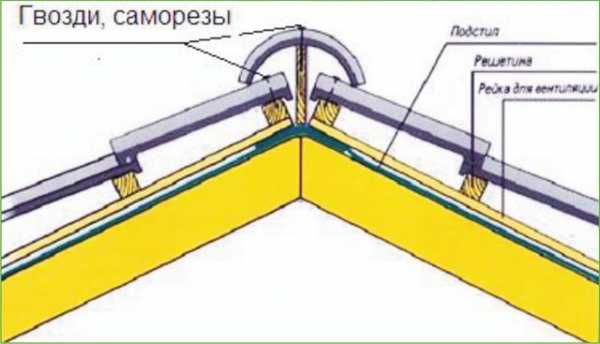

На видео показана последовательность работ при монтаже кровельного пирога. При строительстве бани утепление кровли не применяется.

Видео:

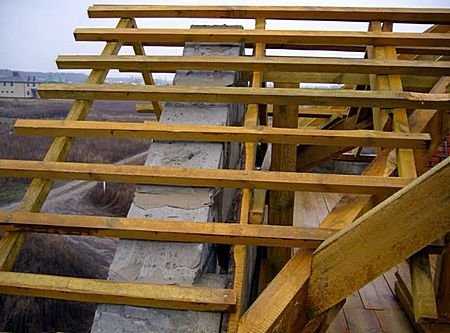

Обрешетка в этом случае выполняется в расчете на конкретный кровельный материал. Для крепления профлиста она такая же, как и при использовании шифера.

Применение профнастила удорожает конструкцию, но придает ей большую прочность.

Конструкция и устройство обрешетки бывает двух типов. Первый тип рассчитан на жесткий кровельный материал типа металлочерепицы, шифера или профлиста.

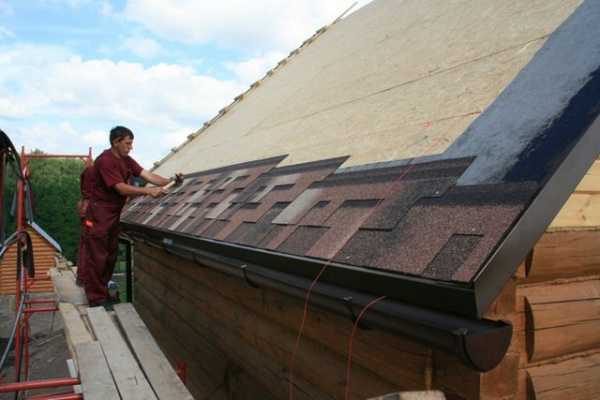

Второй тип обрешетки делается под мягкую кровлю. В частности для бани применяется рубероид.

Конкретные формы обрешетки и тип кровельного материала выбирается на этапе проектирования. Построить современный дом с двухскатной крышей можно только при учете многих нюансов и деталей.

В первую очередь, это касается обустройства кровли. Не стоит экономить на качестве кровельных материалов. Однако и лишних расходов следует избегать.

Установка кровельного материала

В последние годы на рынке строительных материалов появилось много новинок. Эта тенденция коснулась и двухскатной кровли.

На смену привычному и проверенному временем шиферу пришли ондулин и металлочерепица. Крыша из профлиста будет служить долго и надежно, при условии ее правильного монтажа.

Видео:

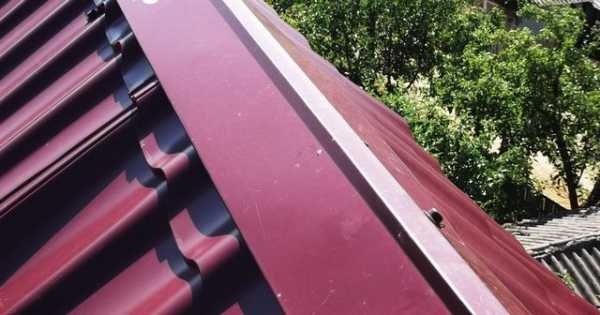

Для того чтобы выполнить кровельные работы своими руками, нужно хорошо знать технологию и последовательность действий.

Начиная с того, как раскроить металлочерепицу, и обеспечить подъем профнастила к месту крепления. Приобретая кровельный материал, нужно обязательно взять инструкцию по правилам его установки.

Общие правила

Для того чтобы построить хороший дом для жизни, совсем необязательно приобретать оригинальный проект.

Гораздо эффективнее детально познакомиться с устройством домов, которые уже возведены в округе. Строения с куполами и шпилями выглядят привлекательно.

В то же время привычные двухскатные крыши отличаются гармонией формы и стиля. Главное их достоинство заключается в надежности и функциональности.

И еще одно достоинство, которое следует отметить — такую крышу можно возвести своими руками с минимальными затратами.

Похожие статьи

stroyremned.ru

Как сделать двухскатную крышу своими руками, чертежи, видео

как сделать двухскатную крышу своими руками?

Крыша двухскатная своими руками – вполне реальная задача, с которой справится человек, обладающий минимальными навыками в строительстве. Сейчас мы вам расскажем, как построить крышу дома своими руками, рассмотрим особенности установки стропил, представим чертежи и видео-инструкцию.

Содержание статьи о том, как сделать двухскатную крышу своими руками, чертежи, видео

Устройство двухскатной крыши


Конструкция двухскатной крыши практически не отличатся от односкатной крыши. Ее составляющие:
  • мауэрлат;
  • стропильная система;
  • коньки и подкосы для дополнительного крепления стропил;
  • обрешетка;
  • утепление, гидро- и пароизоляция;
  • кровельный материал.

Сейчас разберемся с вопросом, как сделать двухскатную крышу своими руками. А в другой статье вы можете найти информацию о монтаже четырехскатной крыши.

Шаг 1 – Монтаж мауэрлата

мауэрлат

Крепление брусьев мауэрлата осуществляться несколькими способами.

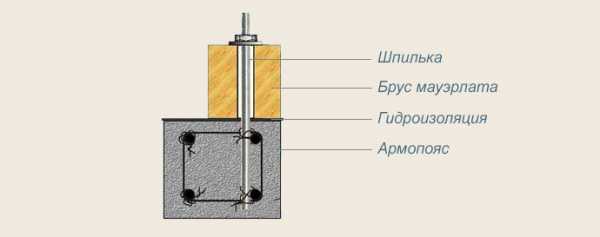

1.Заливка армопояса со шпильками. В данном случае на стены заливается слой бетона, куда вмуровываются шпильки. Шаг – 100-150 см, высота армопояса – 20-30 см. Шпилька в сравнении с мауэрлатом располагается на 3 см выше, чтобы ее можно было завинтить гайкой.

2. Установка шпилек при последних рядах кладки кирпича (3-4 верхних рядах). В данном случае шпильки хорошо входят в раствор между кирпичами. Оставляйте несколько сантиметров на вкручивание гайки.

Перед установкой мауэрлата на шпильки укладывается 1-2 слоя гидроизоляции, например, рубероида. Мауэрлат крепится к продольным стенам анкерными болтами.

Шаг 2 – Установка стропил двухскатной кровли

Монтаж стропил двухскатной крыши

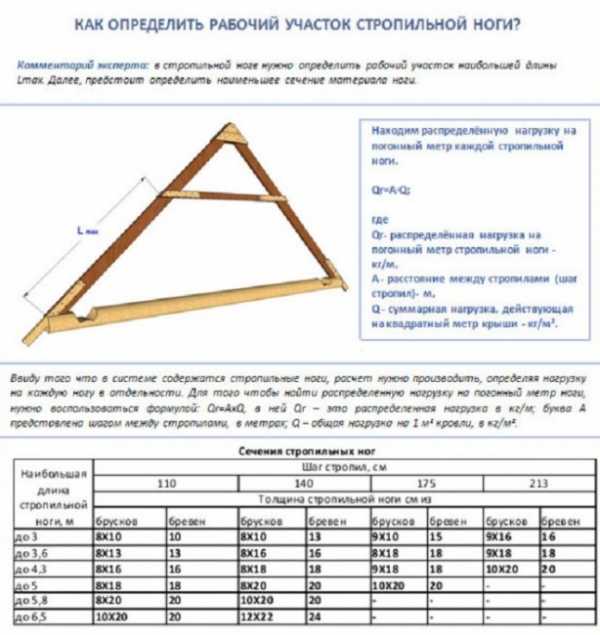

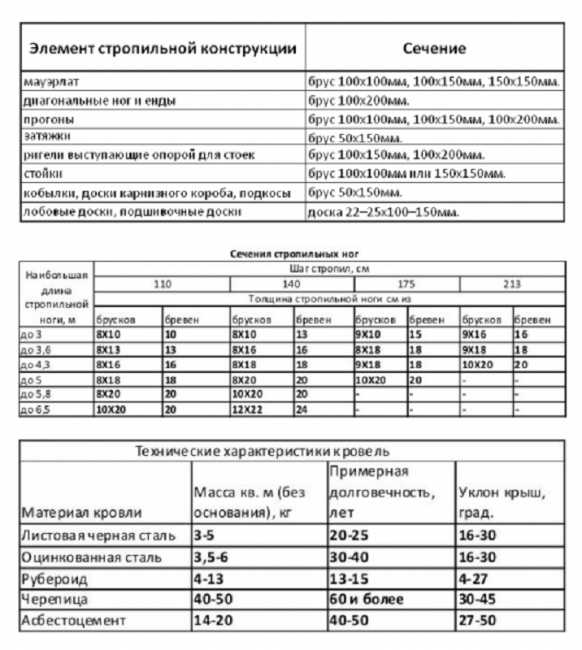

Первое – нужно определиться с необходимым сечением стропильных ног. Данная величина рассчитывается в зависимости от длины и расстояния между ними. Учитывайте необходимость использования утеплителя. Между стропилами должно быть такое расстояние, чтобы не тратить силы и время на обрезку теплоизоляционного материала.

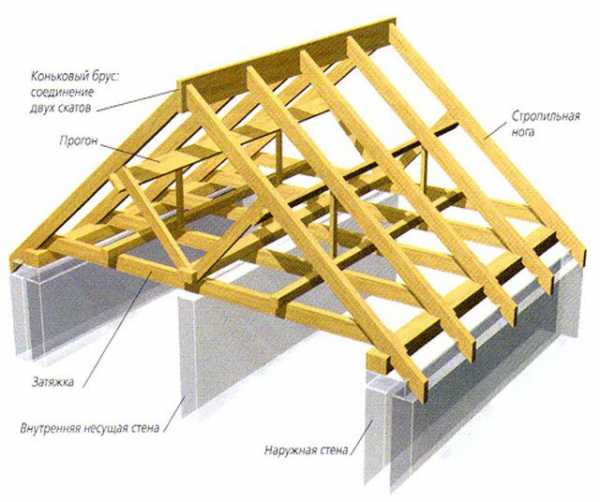

Стропильная система двухскатной крыши, особенности установки стропил

  1. Делаем шаблон, по которому в дальнейшем будем собирать стропильные фермы. Возьмите две доски по длине равные стропильной ноге и соедините их между собой гвоздем с одного края.
  2. Полученную конструкцию свободными краями досок ставим на опоры, куда будут опираться стропильные ноги. Угол, который мы получили, и будет углом наклона ската крыши. Фиксируем элементы несколькими гвоздями. Для лучшей фиксации угла между досками закрепляем поперечную перекладину.
  3. Изготавливаем еще один шаблон, который будет использован для монтажных запилов на стропилах. Для этого подойдет кусок фанеры.
  4. Используя шаблон, вырезаем на стропилах монтажные запилы и соединяем их между собой под углом наклона ската кровли. Полученный треугольник – это стропильная ферма. Она поднимается на крышу вспомогательными конструкциями, например, по лестнице, и крепится к мауэрлату. На рисунке представлена технология крепления ноги к мауэрлату гвоздями или уголками.

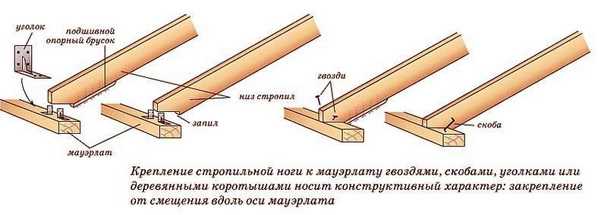

    крепление стропильной ноги

  5. Стропильная система двухскатной крыши начинается с установки двух крайних фронтонных ферм. Крепите к ним временные подкосы, чтобы установить ровно по горизонтали и вертикали.
  6. Между крайними вершинами стропил протягивается шнур. Так обозначается уровень остальных стропил.
  7. На ранее просчитанном расстоянии, но не меньше 0.6 м друг от друга, устанавливаются все стропила фермы.
  8. Установка стропил двухскатной крыши завершается укреплением громоздких конструкций подпорами, подкосами или ригелями.
  9. На специальные опоры ставится коньковый брус (прогон). Он используется для закрепления промежуточных, диагональных и коротких стропил.

Двухскатная ломаная крыша

Двухскатная ломаная крыша отличается от обычной устройством стропил. Сейчас не будет подробно разбирать данный вопрос, так как этапы строительства мы рассматривали в статье Ломаная крыша своими руками.

Шаг 3 – Пароизоляция, утепление и гидроизоляция кровли

Пароизоляция крыши

Стропильная система установлены, но это не последний этап монтажа двухскатной кровли. Чтобы сделать двухскатную кровлю своими руками качественно, внимательно подходите к вопросу укладки пароизолирующего и теплоизолирующего слоев. Параллельно коньковому прогону раскатывается рулонный материал. Он прикрепляется к стропилам с внутренней стороны крыши. Стыковые соединения делаются внахлест, после чего герметизируются скотчем.

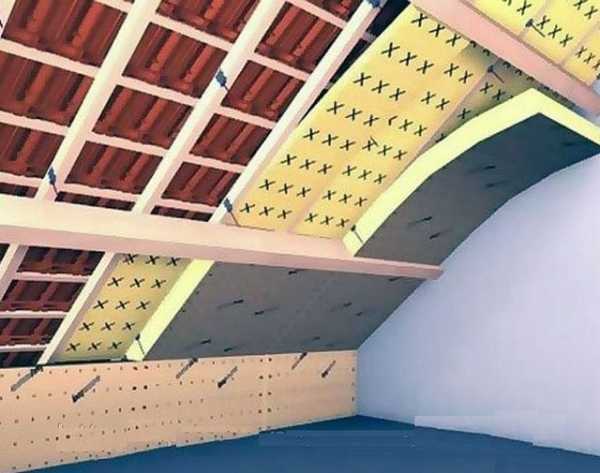

Монтаж теплоизоляционного материала

Сверху межстропильное пространство заполняется утеплителем. Для работ отлично подходит минеральная вата. С технологией монтажа минеральной ваты ознакомьтесь в соответствующей статье.

Устройство гидроизоляции кровли

Чтобы защитить слой теплоизоляции от увлажнения, которое может быть вызвано протечками кровли или конденсатом на внутренней поверхности покрытия, нужно установить подкровельную гидроизоляцию. Она прибивается с наружной стороны стропил с помощью гвоздей или скоб. После этого брусками крепятся контр рейки.

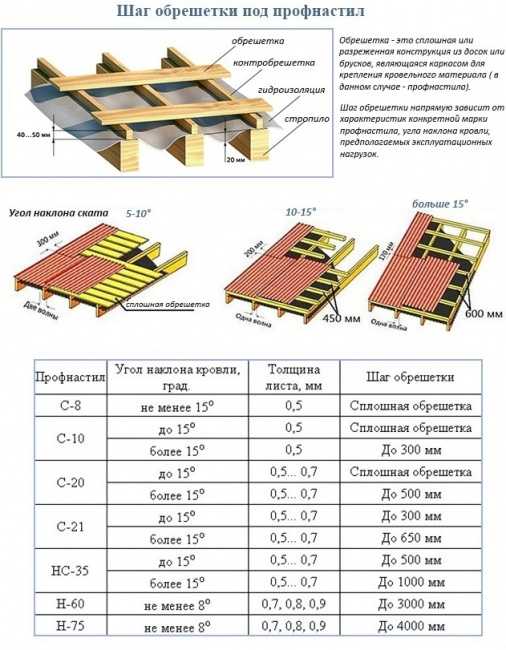

Шаг 4 – Обрешетка двухскатной крыши

пример обрешетки двухскатной крыши

Построение обрешетки – завершающий этап в строительстве стропильной системы двухскатной крыши. Для работ используется сухой брус, без трещин и сучков. Прибивайте брусья обрешетки снизу от карнизов. Возле конька две доски крепятся без зазора. Проверить прочность обрешетки просто. Пусть на нее встанет человек весом 70-80 кг. Если она не прогибается, значит, все сделано качественно.

Выбор толщины досок для обрешетки

Доски подбираются в зависимости от вида кровли:

1. Для рулонной и мягкой кровли делается 2 обрешеточных слоя – сплошной и разреженный. Толщина досок – от 25 мм, ширина – до 140 мм. Набиваем доски с небольшими зазорами параллельно коньковому брусу. Поверх досок набиваем сплошной слой кровельной фанеры из нетолстых досок. Угол –45 градусов.

2. При укладке металлочерепицы или шифера делаем один слой бруса сечением 50х60 мм. Шаг зависит от самого кровельного материала.

Рекомендации! Забивайте гвозди не в середине обрешеточной доски, а возле краев. Вбивайте шляпки вглубь дерева, чтобы они не повредили кровельный материал.

Двухскатная крыша своими руками видео

Ниже представлено видео, как сделать двухскатную крышу своими руками. Следуя инструкции, вы выполните монтаж самостоятельно.

Двухскатная крыша своими руками чертежи

Предлагаем вам просмотреть или скачать проекты домов с двухскатной крышей и чертежи двухскатной крыши.

Проекты домов с двухскатной крышей

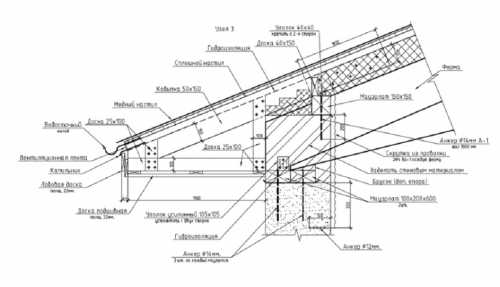

Чертеж двухскатной крыши

knigastroitelya.ru

Двускатная крыша дома своими руками

Двускатная конструкция крыши очень удобна как в монтаже, так и в ее эксплуатации. Такая конструкция может служить не только надежным покрытием дома, но и стать дополнительной комнатой, если выбрать правильное ее внутреннее устройство и оптимальный угол скатов. Двускатная крыша дома своими руками может быть установлена в том случае, если есть навыки в работе с деревом и базовые понятия об инженерных схемах конструкции, а также при наличии помощников, готовые принять участие в этом достаточно трудоемком процессе.

Двускатная крыша дома своими руками

Существует несколько видов конструкций двускатных крыш, и прежде чем определиться и выбрать нужную, необходимо подумать над тем, что будет располагаться под крышей — просто чердак или жилое помещение.

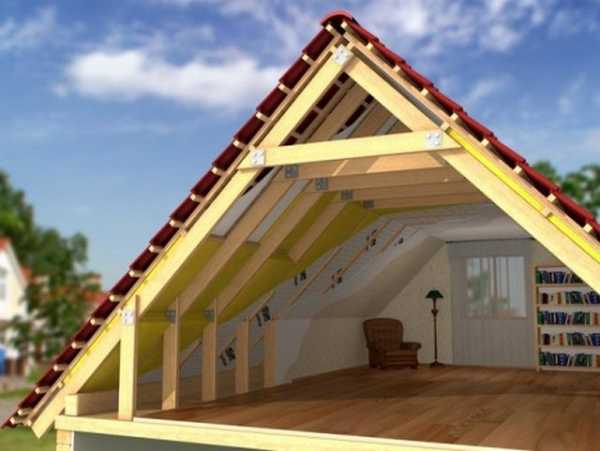

Под двускатной крышей может быть организовано и жилое помещение

Содержание статьи

Двускатная крыша дома своими руками — варианты конструкций

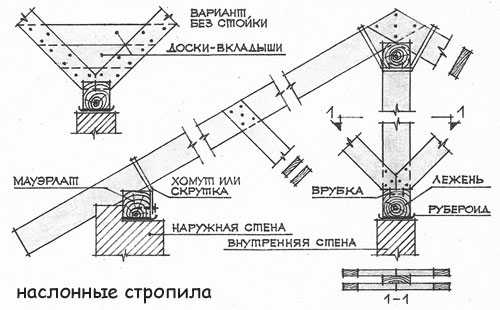

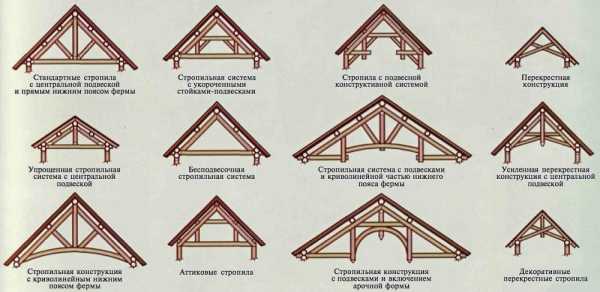

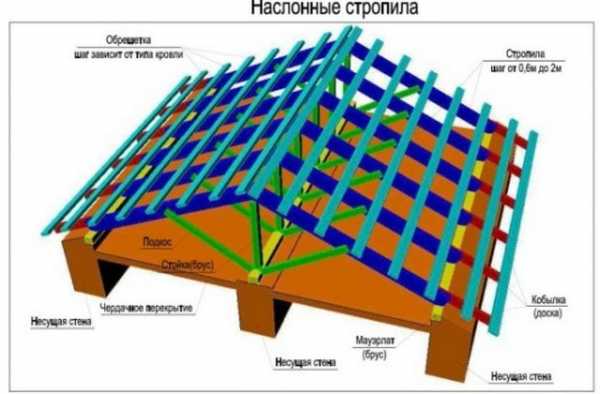

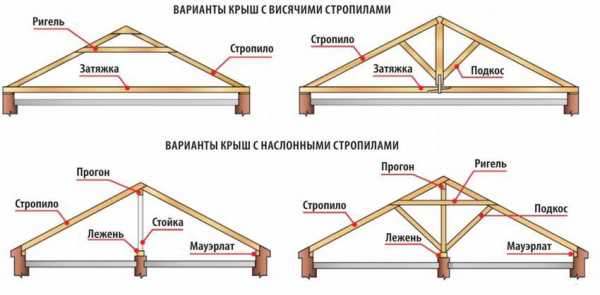

Двускатные крыши могут иметь висячую или наслонную конструкцию. Они различаются между собой расположением подпорных и крепежных элементов.

 Возводите двускатную крышу своими руками?

 Рекомендуем в обязательном порядке ознакомиться с материалом — про то, как сделать стропила своими руками, кроме этого Вам нужно прочитать, как производится расчет стропил.

Кроме этого рекомендуем прочитать статью про то, как рассчитать угол наклона крыши.

Видео: основные элементы стропильной системы крыши

Висячая стропильная конструкция крыши

Если в доме отсутствуют капитальные перегородки, и стропильная система будет опираться только на боковые стены, то используется более легкая висячая конструкция крыши.  Она может использоваться в том случае, если расстояние между стенами составляет от 6 до 14 м. Так или иначе, висячие стропила дают достаточно большую нагрузку на боковые капитальные стены, поэтому, чтобы ее снизить, применяют различные горизонтальные или диагональные соединительные элементы. Они скрепляют между собой стропила и имеют различные названия: подкосы, затяжки, бабка или ригель.

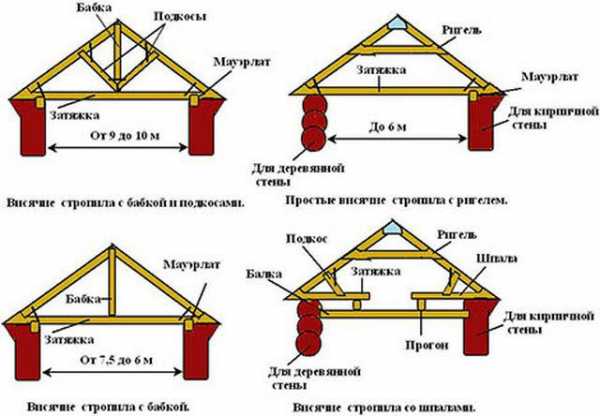

Основные схемы висячей стропильной конструкции

Поддерживающие систему элементы могут быть закреплены к стропилам или коньковой балке в любом месте системы. Например, затяжки, установленные в нижней части стропил, могут быть использованы  как балки перекрытия строения.

Нужно отметить, что для стропил и затяжек нужно выбирать достаточно толстые заготовки, тем более, если на чердаке будет расположено жилое помещение. Доски для стропил выбираются размером ориентировочно 55 × 200 мм, но точно рассчитать систему и сечение всех ее элементов может только специалист.

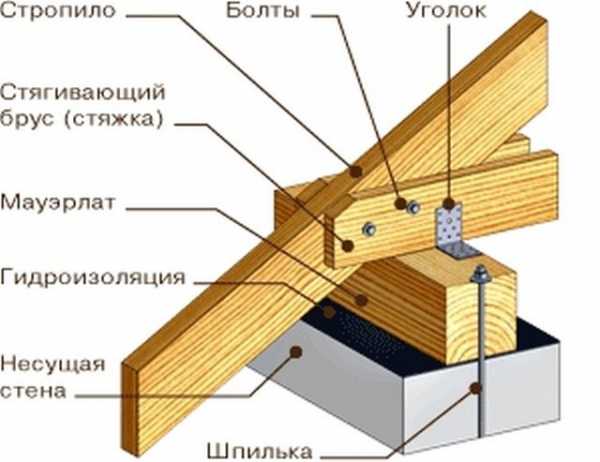

Крепление стропил и затяжек к мауэрлату

Монтаж стропильной висячей системы проводится последовательно:

  • На несущие противоположные стены строения настилается гидроизоляционный материал — обычно это рубероид в несколько слоев.
  • Сверху него закрепляется анкерами мауэрлат. Это мощный брус, на который будут опираться и закрепляться стропила. На него же укладывается стягивающий брусок, который также будет являться балкой перекрытия. Обычно размер для мауэрлата выбирается брус сечением в 120 × 120 или 150 × 150 мм.
  • Далее на расстоянии друг от друга в 500 ÷ 600 см встык к мауэрлату, на несущую стену, укладываются балки чердачного перекрытия.
  • Для удобства и безопасности дальнейшей работы на балки перекрытия укладывается дощатый настил. Получится отличная площадка, на которой можно будет скреплять стропила между собой.

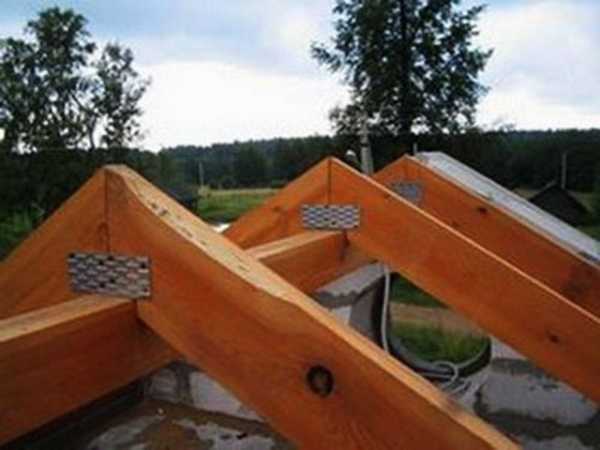

  • Стропила могут скрепляться двумя способами. В первом из них углы этих элементов срезаются под выбранным углом и скрепляются деревянными накладками или крепежными пластинами.
  • Во втором случае на концах стропил вырезаются пазы в полдерева, которые накладываются друг на друга и скрепляются болтом. Для жесткости детали могут быть скреплены ригелем. Иногда пазы не вырезаются, а стропила просто скрепляются между собой, также с помощью болтов — этот способ называется креплением внахлест.

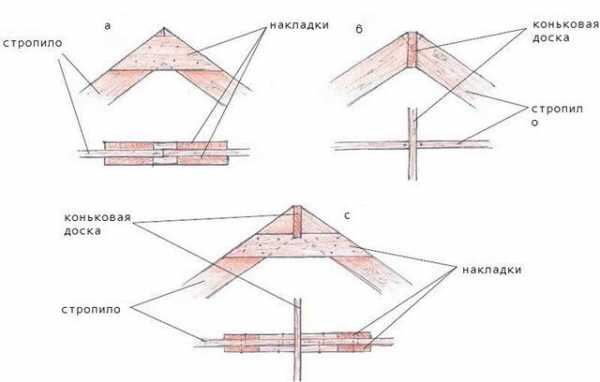

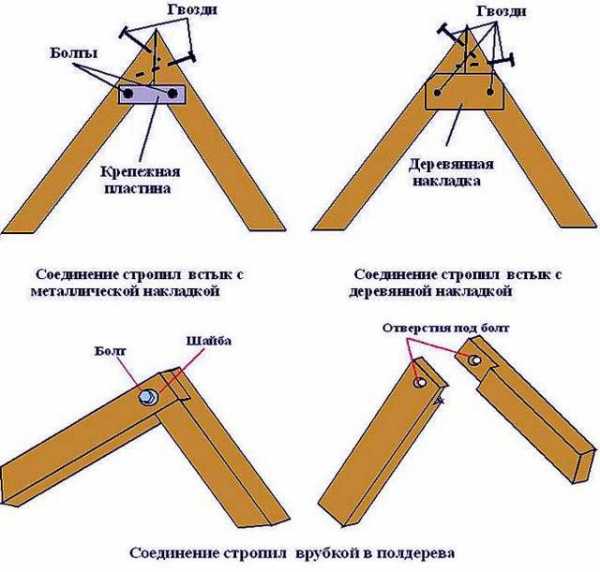

Способы крепления пары стропил между собой

  • Когда будет скреплены первые два стропила, их необходимо тщательно выставить на мауэрлате, так как от этого будет зависеть ровность выставления и закрепления всех остальных стропил.
  • Для того чтобы первые и последующие пары устанавливались правильно, в них вырезается паз, который позволит плотно встать стропилу на мауэрлат.

Паз на стропиле для стыковки с мауэрлатом

  • Кроме пазового соединения, для жесткости установки стропил используют металлические уголки, которыми они фиксируются к мауэрлату с помощью саморезов.
  • После установки первой пары противолежащих стропил, второй устанавливают такую же «связку» с другой стороны строения.
  • От одной пары к другой поверху натягивается шнур — он и станет уровнем, по которому можно будет равнять остальные стропильные пары.

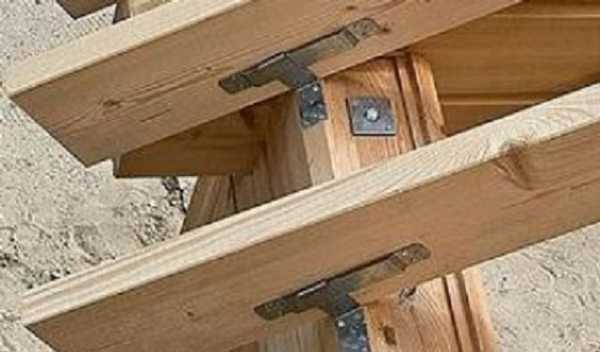

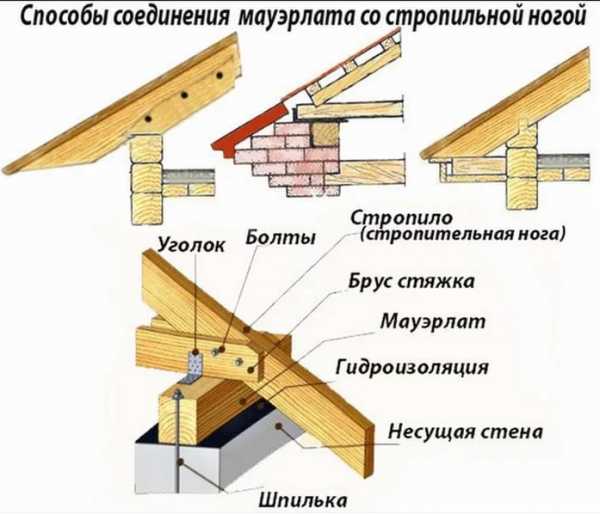

 Крепление стропил к мауэрлату

Для того, чтобы статья про двускатную крышу оставалась кратной пошаговой инструкцией пошаговую информацию по креплению стропил к мауэрлату мы вынесли в отдельную пошаговую технологию — ссылка на материал.

А про, то как крыть крышу профнастилом — читайте на нашем портале.





  • После того как стропила будут установлены, их скрепляют между собой коньковым брусом, который устанавливают снизу.

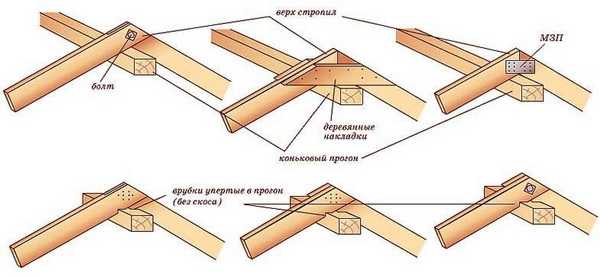

Коньковый брус, соединяющий стропила

  • Далее, на стропила монтируют затяжки. Если чердачное помещение будет жилым, то затяжки располагают высоко, чтобы впоследствии они стали основой для потолка.
  • Если же помещение будет обычным чердаком, то затяжки могут быть установлены и ниже или использованы другие усиливающие элементы, например, стойки или откосы, которые соединяют стропила и балки перекрытия.

Для усиления конструкции могут применяться и другие элементы

  • Для жесткости конструкции все соединения закрепляются не только гвоздями или саморезами, но и усиливаются металлическими пластинами, уголками и скобами.



  • После того как стропильная система будет закончена, доски пола чердака прикручиваются или прибиваются к перекрывающим балкам, а далее можно переходить к обустройству кровли.
Видео: монтаж висячей стропильной системы

Наслонная конструкция двускатной крыши

В том случае, когда в здании имеются внутренние капитальные перегородки, то для него больше подойдет наслонная стропильная система, так как она может иметь упор не только боковые несущие стены, но и на внутренние. Наслонная система монтируется проще висячей, и основной опорной точкой для нее служит конек. Но прежде чем проводить монтаж стропил, как и в висячей системе, на стены укладывается гидроизоляция и мауэрлат.

Принципиальная схема наслонной конструкции стропильной системы

Безраспорная наслоннная система может монтироваться различными способами:

Металлические накладки для скрепления стропил

  • В этом случае стропила закрепляются на коньке металлическими накладками и болтами. С другой стороны стропила соединяют с мауэрлатом подвижным креплением.

Крепление стропил встык с двух сторон к коньковой доске

  • Во втором случае стропила прикрепляются к коньку с двух сторон, а к мауэрлату — способом врубки в него. Иногда они фиксируются дополнительно, при помощи проволоки, к внутренней части стены.

Соединение стропил с помощью жестких деревянных накладок

  • Третий вариант жесткого крепления осуществляется с помощью брусков или досок, которые монтируют по горизонтали к стропилам, тем самым надежно соединяя их между собой. В нижней же части стропила могут крепиться по-разному: подвижным соединением, металлическим или же с помощью врубки в мауэрлат.

Подвижное соединение стропил с мауэрлатом

Используя эту систему устройства крыши с плавающими креплениями стропил, можно снять напряжение с конструкции стен и защитить их от преждевременных повреждений.

Именно плавающее крепление является отличительной чертой наслонной стропильной системы.

Распорную систему при устройстве наслонной конструкции тоже иногда используют. В этом случае нижняя часть стропил жестко закрепляется на мауэрлат, а снятие нагрузки со стен возлагается на установленные затяжки и подкосы.

Эту систему нельзя назвать полноценно ни висячей, ни наслонной — она является комбинированным вариантом, включающим в себя элементы одной и другой.

Когда стропильная система будет установлена, на нее можно закреплять конструкцию для кровельного покрытия.

Настил кровельного покрытия с утеплением

Оборудование кровли производится в разной последовательности, но самая распространенная и эффективная система состоит из следующих слоев:

Строение «пирога» утепленной кровли

На данном рисунке хорошо видны все материалы кровельного «пирога»:

1. Обшивка системы изнутри — это может быть фанера, доски или влагостойкий гипсокартон. Этот слой будет закрепляется в последнюю очередь.

2. Слой пароизоляционной пленки.

3. Стропило.

4. Утеплитель — обычно для этого слоя применяют один из видов минеральной ваты в матах.

5. Гидроизоляционная пленка.

6. Контррейки.

7. Шифер (или иное кровельное покрытие)

  • На стропила настилается гидроизоляционный материал — это может быть одна из современных композитных мембран, которых на сегодняшний день производится большое количество, а может быть и обычная полиэтиленовая пленка высокой плотности.

Ее растягивают по поверхности крыши, укладывая внахлест на 200 ÷ 250 мм, и закрепляют скобками с помощью степплера к стропилам.

  • Сверху гидроизоляции на каждое стропило набивается контррейка, имеющая толщину 30 ÷ 50 мм. Она создаст разделяющее вентиляционное пространство между гидроизоляцией и кровельным материалом.
  • Далее, перпендикулярно контррейкам набивается обрешетка. Расстояние между ее соседними направляющими рассчитывается в зависимости от длины листов материала, которым будет покрываться крыша.
  • Перед тем как начинать укладывать кровельный материал, на нижнюю рейку обрешетки закрепляют держатели водосточной системы в виде крючков или же карнизная планка.

Обрешетка, кровля и установленный водосточный желоб

  • Затем можно переходить к настилу кровельного материала. Его начинают стелить от карнизной планки, то есть снизу, ряд за рядом поднимаясь к коньку. Листы кровли укладываются слева направо внахлест на одну волну и закрепляются к обрешетке специальными саморезами с эластичной насадкой, которая прикроет образовавшиеся отверстия от проникновения влаги.
  • После завершения закрепления кровельного материала, сразу же устанавливается и прикручивается кровельный элемент конька. Для каждого кровельного материала изготавливается свой вариант конькового покрытия.

Закрытый конек на черепичной крыше

Такой конек подойдет для кровли из профнастила, металлочерепицы или шифера

После того как кровельное покрытие уложено, и чердаку больше не грозят атмосферные осадки, можно приступать к утеплительным и отделочным работам изнутри помещения.

  • Между стропил укладывают утеплитель, начиная от пола чердака и постепенно поднимаясь к коньку. Если помещение чердака будет жилым, то утеплитель закрепляется в два или даже три слоя. Для этого на стропила набивается обрешетка из брусков на расстоянии ширины или длины утеплительных матов.

Укладка утеплительным матов с внутренней поверхности скатов

  • Далее, утеплитель затягивают пароизоляционной пленкой, которую обязательно закрепляют скобками на обрешетке.
  • Затем вся внутренняя площадь крыши чердака закрывается отделочным материалом.

 Утепление двускатной крыши

 Двускатная крыша в порядке утепления напоминает мансарду.

Про утепление мансарды читайте на нашем портале — ссылка на материал.

Если есть уверенность, что вся крыша будет покрыта за один день и ее не намочит дождь, можно действовать и в обратной последовательности.

Порядок работы «снизу-вверх»

  • Изнутри чердака натягивается пароизоляция и закрепляется отделочный материал, а остальные работы осуществляются снаружи.
  • Между стропил укладывается утеплитель, на рисунке он показан под № 2.
  • Далее, сверху утеплителя настилается ветрозащитный, гидроизоляционный материал (3). Закрепляется он контррейкой (4).
  • Затем набивается обрешетка (5).
  • Затем следует укладка кровельного покрытия (6).
Видео: монтаж утепленного кровельного «пирога»

Если для покрытия крыши будет использоваться мягкая кровля, то конструкция «пирога» будет выглядеть несколько иначе.

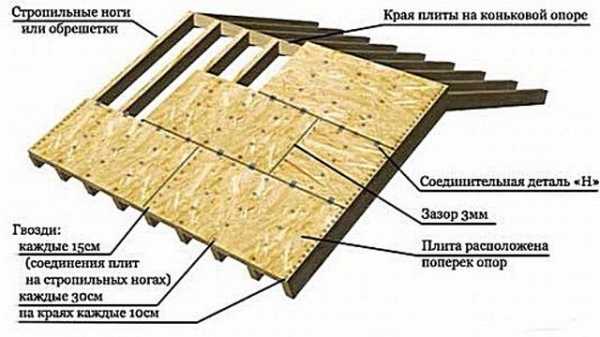

  • На стропила закрепляются листы фанеры по схеме, представленной на рисунке. Такой способ крепления рассчитан на компенсационные расширения материала под влиянием температурных перепадов.

Монтаж фанерных листов для настила мягкой кровли

  • Затем, сверху фанеры настилается слой гидроизоляции. Для этого варианта кровли хорошо подойдет рубероид, уложенный внахлест. Полотна настилаются с нижней части крыши и прибиваются по верхней своей стороне к фанере, а стыки между ними (шириной не менее 100 мм) промазываются мастикой.

Укладка мягкой кровли — гибкой черепицы

  • После просыхания мастики, с нижней части скатов крыши начинают настилать мягкую кровлю по заранее сделанной разметке. Материал укладывается внахлест и прибивается специальными гвоздями. Каждый ряд начинают укладывать с одной стороны крыши, например, слева направо.

Покрытие конька на мягкой кровле

  • Закончив укладку кровельного материала по обоим скатам крыши, нужно тщательно закрыть щель на коньке.

Оформление фронтона двускатной крыши

Фронтон следует зашивать незамедлительно, чтобы ветром не сорвало всю конструкцию крыши

Любая крыша не будет смотреться завершенной, если не оформлен фронтон строения. Если дом каменный и имеет достаточно толстые стены, то фронтон тоже может быть возведен из кирпича или пеноблоков. Очень часто эту часть крыши, если она выполняется из упомянутых материалов, возводят еще до установки стропильной системы и монтажа кровли.

Деревянный же дом требует легкой фронтонной отделки, и ее чаще всего делают после окончания монтажа конструкции крыши и кровельного покрытия.

Схема каркаса для обшивки фронтона

Если на фронтонной части отсутствует необходимая обрешетка, ее необходимо смонтировать. На предлагаемой схеме хорошо видны пропорции устройства подобной обрешетки, если доски обшивки будут устанавливаться вертикально. При горизонтальной обшивке обрешетка закрепляется вертикально. В случае, когда во фронтальной части планируется установка окна или двери, в каркасной системе обрешетки обязательно учитывается это – оставляются необходимые проемы, которые обрамляются бруском.

Обшивка может быть выполнена вагонкой, изготовленной из дерева или пластика. Если обшивается фронтон чердака, в котором будет находиться жилое помещение, его, как и скаты крыши, нужно будет основательно утеплить.

При устройстве нескольких слоев утепления, придется изнутри фронтонной стенки смонтировать еще одну обрешетку, между брусков которой будет уложен утеплитель, а на сами бруски — закреплена внутренняя отделка помещения.

Если выбирается пластиковый материал для внешнего оформления фронтона, то лучше всего его устанавливать на фанеру, которую закрепляют на обрешетку саморезами. Так как пластик имеет высокую теплопроводность, его можно использовать только в качестве декоративного материала – с задачей термоизоляции справиться он не сможет.

Нельзя забывать о слое ветрозащитной и гидроизоляционной пленки. Ее закрепляют на обрешетку перед тем, как обшивать ее деревянной или пластиковой вагонкой.

Утеплитель так же, как и на скатах, внутри чердака затягивается пароизоляцией, и только на нее устанавливается внутренняя отделка. Все стыки между крышей и фронтонной частью нужно хорошо заделать. В этом может помочь монтажная пена, пакля или минеральная вата, которую до предела уплотняют в щели. Сверху щели для декоративности необходимо заделать шпаклевкой по дереву.

 Видео: вариант обшивки фронтона

Постройка крыши — достаточно сложная, трудоемкая и даже опасная задача, поэтому она должна выполняться специалистами, знающими технологию монтажа и правила техники безопасности при выполнении работ. Если хозяин строящегося дома не обладает этими знаниями и опытом, то лучше будет обратиться к профессионалам.

stroyday.ru

Как построить крышу двухскатную

Задача самостоятельно построить двускатную крышу выполнима при условии глубокого изучения всех этапов многоступенчатого процесса. Расчет потребности в материалах предваряет определение площади кровли. Конструкция двускатной крыши имеет множество решений при выборе вариантов соединения основных элементов. Приведенная далее информация и видео помогут глубже ознакомиться со всеми этапами строительства.

Характеристика двускатной крыши

Существует несколько причин, чтобы сделать при обустройстве собственного жилья кровлю традиционной формы. Ключевой момент – простота возведения двускатной конструкции. В качестве дополнительных бонусов вы получаете привлекательный внешний вид и практичное чердачное помещение. Помимо оформления основного здания, зачастую встречается пристройка с двухскатной крышей, которая гармонирует с первоначальным фасадом.

Сначала необходимо определиться с конфигурацией и выбрать оптимальный угол наклона. Расчет показателя ведется с учетом следующих факторов:

  • Уровень осадков в зимний период. Чем круче склон, тем меньше снега будет скапливаться на двускатной крыше.
  • Ветровые нагрузки, присущие данному региону. Чрезмерно большой угол наклона увеличивает парусность кровли и снижает ее прочность.
  • Планы на эксплуатацию чердачного пространства. Если построить крышу с углом наклона менее 40о, пребывание там человека будет весьма затруднительно.
  • Расход кровельных материалов находится в прямой зависимости от выбранного угла уклона: чем он больше, тем выше затраты на строительство.

Основные элементы двускатной крыши:

  • мауэрлат;
  • стропильная система;
  • кровельный пирог.

Каждый из них имеет свои особенности монтажа. Стропила бывают навесные и наслонные, в зависимости от выбранного типа, устанавливают дополнительные элементы системы:

  • затяжку;
  • конек;
  • вертикальные стойки;
  • подкосы.

Двускатная кровля устройство стропильной системы приведено на фото далее:

Расчет площади кровли

Чтобы определиться с объемом приобретаемых материалов для двускатной крыши, необходимо предварительно посчитать площадь. Этот предотвратит непредвиденные затраты времени и сил для проведения дополнительной закупки и доставки. Итак, как посчитать площадь двухскатной кровли:

  • вся конструкция крыши условно делится на простые геометрические фигуры;
  • используя формулы из школьной программы, можно рассчитать по отдельности каждую площадь;
  • для расчета длины ската двускатной крыши включают промежуток от карниза до кровельного конька;
  • наличие мансардных окон, дымоходных труб и вентиляционных отверстий существенно не изменят расход материалов;

Важно! Тип материала для кровли влияет на длину скатов.

Применение мягкой черепицы или рулонного покрытия уменьшает величину ската на 70 см. Расчет ведется пошагово: сначала определяют параметры отдельных частей, затем показатели суммируются. После определения площади переходят к подготовке материальной базы.

Материальное обеспечение

Обустройство крыши своими руками подразумевает самостоятельную закупку материалов и подготовку инструментов. Основной материал для формирования мауэрлата и стропильной системы – деревянный брус. Информация, приведенная в следующих таблицах, поможет сориентироваться в выборе необходимого сечения для различных элементов стропильной системы, а также даст характеристику различным видам кровельных покрытий:

Также следует продумать вариант обрешетки двускатной крыши в зависимости от выбранного кровельного покрытия. Жесткий материал позволяет построить решетчатую конструкцию, применение мягких или рулонных изделий требует установки сплошной обрешетки из фанеры или плит OSB. Построенная крыша должна обладать гидроизоляционным слоем. Эксплуатация чердачного помещения подразумевает качественную теплоизоляцию. Помимо этого, потребуются крепежные детали в виде гвоздей и анкерных болтов.

Приступая к возведению двускатной крыши, под рукой должен быть набор всех необходимых инструментов. Правильно посчитать расход материалов поможет следующее видео:

Мауэрлат

Возведение двускатной крыши начинается с установки мауэрлата, основная функция которого заключается в равномерном распределении тяжести стропильной системы на несущие конструкции здания. Выдержать регулярные нагрузки способен брус сечением 150*150 мм. Установка мауэрлата для двускатной кровли идет на стенах, расположенных параллельно друг другу.

Фиксация выполняется несколькими способами:

  • С использованием бруса. Подобный вид соединения планируется на этапе возведения несущих стен. Суть способа – бруски вставляются в кирпичную кладку за несколько рядов до ее окончания. Затем специальными скобами проводят соединение вмурованных элементов с мауэрлатом под двускатную крышу.
  • С применением шпилек. Аналогично предыдущему способу, подготовка стартует до окончания кирпичной кладки. Диаметр шпилек варьируется от 12 до 15 см, монтаж ведется с промежутком 1-2 метра.
  • Крепление к стене мауэрлата под двускатную крышу можно осуществить стальной проволокой. Укладка материала сечением 3-4 мм также проводится ниже верхнего края на несколько рядов кирпичей. По завершению кладки должны оставаться свободные концы проволоки, которыми обвязывают мауэрлат. Количество связок должно превышать количество стропильных ног.
  • Иногда в качестве мауэрлата под двускатную крышу выступает железобетонный пояс. Построенный после возведения стен, он оборудуется шпильками. Монтаж деревянного бруса с подготовленными отверстиями для шпилек завершается закреплением гаек.

Важно! Независимо от выбранного способа фиксации мауэрлата под двускатную крышу, перед его укладкой проводят гидроизоляцию несущих стен. В качестве изоляционного материала выступает рубероид.

Один из вариантов крепления мауэрлата для двускатной крыши представлен в видео:

Стропильная система

Монтаж стропильной системы – важнейший этап обустройства крыши двускатной. Первоначально определяют сечение бруса, которое зависит от длины стропильных ног, промежутка между ними и рассчитанной тяжести кровельного покрытия. Ускорить процесс оформления двускатной крыши поможет правильно подобранный промежуток между стропилами, который позволяет не затрачивать дополнительные усилия на обрезку теплоизоляционного материала.

Независимо от того, будете ли вы возводить новый дом или пристраивать дополнительное помещение с двускатной крышей, процесс установки стропил включает следующие этапы:

  • Подготавливается шаблон для дальнейшей сборки стропильных ферм. Для этого две доски, длина которых соответствует размеру стропильных ног, скрепляются с одного края гвоздем.
  • Свободными концами конструкцию устанавливают на опору. После этого можно сравнить получившийся угол наклона с планируемым показателем. Усилить фиксацию угла поможет поперечная перекладина.
  • Для монтажных запилов на стропильной системе потребуется еще один шаблон из фанеры.
  • Применяя заготовку, на брусе готовятся запилы для соединения между собой стропильных ног согласно установленному углу наклона двускатной крыши. Полученный треугольник носит название стропильной фермы. В отдельных случаях она готовится на земле, после чего с помощью вспомогательных конструкций поднимается наверх и фиксируется к мауэрлату. Существуют варианты, когда система стропил для двускатной конструкции крыши обустраивается непосредственно на возведенных стенах.
  • Сначала устанавливают фронтонные фермы, к ним крепятся временные подкосы. Затем идет монтаж остальных стропильных ног.
  • Прочность двускатной кровле обеспечит установка дополнительных элементов стропильной системы в виде подкосов, ригелей и подпорок.
  • Закрепить промежуточные и диагональные стропила поможет коньковый прогон.

Обустройство стропильной системы над помещением, пристроенном к основному заданию можно изучить в следующем видео:

Кровельный пирог и финальные штрихи

Следующий этап возведения двускатной крыши заключается в обустройстве кровельного пирога. Под этим вкусным названием подразумевают монтаж трех слоев изоляции:

  • Первым идет гидроизоляционный слой, предназначение которого – защита всей двускатной конструкции крыши от влаги. Промежуток между изоляционным и кровельным материалом составляет от 2 до 5 см.
  • Далее проводится укладка теплоизоляционного слоя. Качественный материал обеспечит удержание тепла под крышей в холодный период и не даст быстро проникнуть жаре в летний зной. Монтаж утеплителя проводится между стропилами, его функции выполняют материалы с содержанием минеральной ваты.
  • На заключительном этапе формируют слой пароизоляции, чтобы не допустить проникновения пара на конструкцию двускатной крыши. Фиксацию материала осуществляют внахлест с применением строительного степлера. Все стыки закрываются специальной лентой.

Внутренние работы по монтажу двускатной крыши завершаются обшивкой. Для этих целей оптимально подходит вагонка или листы гипсокартона. После этого переходят к формированию обрешетки, вид которой зависит от характеристик материала кровли.

Финальный штрих – оформление двускатной крыши кровельным покрытием. Монтаж проводится с учетом рекомендаций производителя, соблюдение которых гарантирует долгосрочную эксплуатацию без проведения капитальных ремонтов. Один из вариантов обустройства приведен в видеоматериале:

bouw.ru

Как сделать двухскатную крышу своими руками

Проектируя крышу постройки, хозяин предполагает добиться одновременно красивого дизайна, максимума практичности и, желательно, это все при наименьших затратах. Самой экономичной в финансовом плане среди скатных считается двухскатная крыша: своими руками изготовить каркас может и строитель, не имеющий специальных навыков. Перечитав множество информации, вполне можно понять, как правильно сделать двухскатную крышу для своего дома. Ее конструкция будет зависеть от желания использовать площадь как чердак или же в качестве жилого пространства – мансарды.

Стропильное устройство каждой постройки приравнивается к значению несущих структурных частей постройки. Крыша предполагается в качестве узла, собирающий под собой ребра устойчивости возведения. Очень важно отводить повышенное внимание каждой единице постройки, даже в том случае использования простого двускатного способа во время самостоятельного монтажа кровли.

Достоинства двускатных крыш

Существует множество различных стропильных систем. Из них наивысшую популярность получила — простая симметричная. И сейчас мы узнаем почему:

  • включает в себя простейшие и понятные расчеты;
  • все другие варианты не могут похвастаться такой прочностью, ремонтопригодностью и износоустойчивостью, как двускатная крыша;
  • способы выделения оригинальных архитектурных качеств постройки разрабатываются на основе двускатной крыши;
  • собранная постройка обеспечивает идеальные условия, чтобы сохранить сухость внутри здания и способствует беспрепятственному стоку воды, снега, схода, наледи.

Взирая на габариты, хозяева в любой момент могут обустроить подкровельную площадь, превратив ее в мансарду или дополнительный этаж. В общем, — двускатная крыша отлично сочетается с банями, домами или другими постройками.

Стропильная система двухскатной крыши своими руками

Так как элементы строительства на прямую зависят от типа кровли, то незнание предназначения каждого приведет к некачественному покрытию объекта. Рассмотрим детально:

Стропильная нога – главный элемент строительной системы, соединяясь с остальными создает систему фермы, усиливающая прочность кровли целиком. Для ее производства служит деревянный брус, имеющим сечение не менее, чем профильная труба или мауэрлат.

Стропильные прогоны – представляют из себя горизонтальные балки, которые укладываются под конек, поддерживающий стропильные ноги, и на стойки. Используются для снятия напряжения ферм и обеспечения жесткости постройки.

Лежни – монтировочная опора для подкосов и стоек, для надежного соединения этих частей необходима очень толстая труба с приличным диаметром или брус с большим сечением – 15 см.

Мауэрлат – главная часть стропильного устройства, является брусом, сечение одного 15 и более см., а при металлической структуре крыши – швеллер двутавровый. Устанавливается на несущие стены здания и предназначен для равномерного распределения нагрузки по домовой конструкции целиком.

Стропильная стойка – трубы или брус вертикального расположения, имеют центральное или/и боковое размещение, взирая на тип двускатной крыши. Служит опорой для весовой части всего стропильного устройства, потому и обладает сечением в 15 см.

Брус обрешеточный – часть перпендикулярного настила на стропила с сечением 4-5 см. Предназначены для монтажа требуемого покрытия кровли и образуют многослойный защитный «пирог».

При изготовлении из деревянных брусьев выбранной конструкции крыши, необходимо подбирать качественную древесину. Вкрапления сучков не должны присутствовать на брусе, также непригодной будет и мягкая порода дерева.

В дополнение – древесине для двускатной крыши своими руками необходимо обладать естественной влажностью, в противном случае ее засыхание, растрескивание и деформация кровельной модели начнется по всей конструкции, что сделает ее опасной и ненадежной.

Разновидности стропильных систем

Перед стартом работы необходимо подобрать тип стропильной системы, каждый из которых включает в себя преимущества и недостатки:

Наслонный – подойдет к любой ширине крыши. Фиксация лежня к мауэрлату служат для устойчивости и надежности. Стойка нивелирует давление, что позволяет снизить напряжение в стропильных ногах. Очень простая конструкция, однако затраты на нее необходимы большие, так как для обустройства лежней требуется много пиломатериала.

Висячий – подходит исключительно к крышам стандартной ширины «6 м», естественно стропильная нога имеет такую же длину. Фиксация концов к несущей стене и коньковому прогону служат креплением. Давление и напряжение постройки нивелируется обязательно установленной затяжкой.

Помимо этого, они рассчитаны в качестве несущих балок, без которых постройка разъедется под тяжестью. Преимущества такой вариации в наименьшей деформации в момент усадки, и в полной сухости кровельной плоскости во время межсезонья.

Гибридный – предполагается для многоскатных крыш с переходами, сопровожденными множеством усилений, стойками, балками, лежнями и другими частями, служащих устойчивости постройки. Вариант дорогой и сложный, из-за этого строительство и проект должен осуществлять исключительно профессионал, хотя бы руководить им.

Расчет стропильной конструкции

Двускатная крыша считается сложной постройкой. Проект опирается на множество элементов – ветер, природные явления, переменные и постоянные нагрузки. Выполнить расчеты самолично весьма проблематично, не обладая информацией о местном климате, нюансах рассредоточения давления, свойствах материала для сооружения конструкции.

Идеально, воспользоваться услугой профессионала, а самому можно произвести подбор материала для покрытия – его вид влияет на следующие характеристики:

Угол наклона – наименьший угол наклона кровли по отношению к параллели земли – 5 градусов. Но он прямиком зависит от кровельного стройматериала. В основном применяется – профлист, шифер, гибкую и металлочерепицу.

Полагаются на правило – чем круче скат, тем фактурнее будет кровля. Для настила рулонной защитной изоляции кровли – от 5 градусов. Значимую роль играет количество слоев, трехслойные покрытия до 15 градусов, выше – одно- и двухслойные.

  • ондулин – от 6;
  • шифер – от 11;
  • профнастил – от 12;
  • металлочерепица – от 14 до 20;
  • мягкая кровля – от 15 до 45.

В следствии чего, образование осадков – «воды, снега» не будет задерживаться на поверхности, однако для детальной очистки необходимы собственные усилия. Стропила для двухскатной крыши своими руками – после, устройство кровельной системы вычисляется по положению частей – шаг и подобранное сечение для той или иной единицы.

Параметры полностью зависят от выбранного покрытия и веса кровли.

Для более редкого шага требуется более внушительный диаметр трубы или сечение бруса.

Обычно, эта характеристика для несущих стен достигает 15 см и выше, для дачных домов и дополнительных конструкций «баня, беседка» – 10 см.

После чего необходимо рассчитать количество стропил на один скат: его длина делится на шаг установки, достигающего 60-100 см и вдобавок крайняя нога. Полученный результат умножается вдвое и получается общее значение. Шаг установки и количество стропильных ног варьируется, в зависимости от сечения бруса.

Если школьные знания о прямоугольном треугольнике еще не забиты, то длина стропил рассчитывается очень просто. Стропильная нога является гипотенузой в получившейся фигуре.

Вычисления такие: С2 = А2 + В2, из чего – длина стропильной ноги «С», высота крыши «А», половина длины фронта «В». К результату обязательно добавляется 30-70 см для карнизных свесов.

И все таки, как сделать крышу двухскатную своими руками?

Мы сейчас это выясним:

После покупки всех необходимых материалов, подбора типа стропильной установки, составления проекта крыши – работа может быть начата. Нужно выполнять строгую последовательность этапов, это позволит избежать затягивание монтажа и потери надежности постройки.

Крепление мауэрлата

При нехватке длины бруса для установки мауэрлата, производится наращивание. Концы соединяются способом врубки вполдерева. Анкерные болты сыграют роль дополнительных крепежей. Из-за ненадежности применение саморезов, гвоздей и нагелей исключается. Монтаж к стене выполняется так:

  • производится отступ от края 5 см и более;
  • чтобы вставить крепежи, в стене вырезаются проемы. Таким же образом выполняются работы с брусом;
  • стальными шпильками мауэрлат необходимо закрепить к краю. Промежуток между стропильных ног в двое больше, чем шаг крепления. Поэтому, перед тем как установить основную единицу, необходимо ориентироваться по металлическим меткам.

Внимание: край стены сперва защищается гидроизоляцией, а уже после кладется мауэрлат.

Расстилается только один слой даже в случае деревянной сборки дома.

Производство и установка стропил

Благодаря возможности собирания на земле, а затем перемещение готового сооружения на крышу, стропильные фермы очень удобны. При помощи этого время монтажа значительно сокращается, но вот вес модели не маленький, что приведет к потребности в подъемной технике, а это сделает проект несколько дороже.

Однако доступен более бюджетный вариант:

Чтобы соединиться с мауэрлатом и коньковым прогоном, стропильные ноги сверху и снизу запиливаются. Выполняется это отдельно со всеми единицами, древесина при этом предварительно поднимается наверх.

На мауэрлате производится разметка для фиксации и установки коньковых прогонов: стойки, которые будут держать брус, ставятся по фронтонам. При нехватке длины он наращивается, но немного иначе нежели мауэрлат – на место стыка крепиться с двух сторон доска.

Производятся запилы или проделывание отверстий для крепежа в коньковом брусе, мауэрлате, исходя из выбранного варианта стропильной системы «висячие, наслонные».

После, начинается монтаж стропильных ног с обратных сторон концов крыши с постепенным движением к центру. Чтобы все горизонтальные элементы совпадали, углы крайних ферм между собой натягиваются шнуром.

Между собой, стропильные ноги обвязываются затяжками и подкосами. Деревянными накладками набивается угол, образованием которого послужили стропила под коньковой участком, концы же стягиваются, используя болты.

С недавних времен строительными профессионалами начал использоваться для кровельной установки — скользящий крепеж. Пластины из металла являются надежным креплением несущих элементов и одновременно движущимися из-за усадки. Крепление стропил долгое и тяжелое занятие. Момент установки необходимо спланировать заранее – во время дождей крыша не должна быть брошена, иначе впитанная влага приведет к потери стойкости конструкции.

Обрешетка и фронтоны

Боковые компоненты крыши, являющиеся фронтонами, производят в виде целых досок и щитов, которые полностью устанавливаются сверху. Сложности не должны появиться – главное, чтобы выполнение их запилов под необходимым градусом производился аккуратно. После известия о конечном виде кровельного покрытия выполняется крепление обрешетки.

Крайне необходимо выделить места для проема дымовой трубы – нельзя, чтобы металлическая или кирпичная грани взаимодействовали с обрешоткой. До горячего агрегата промежуток необходим достигать более 15 см. Перед обрешеточным монтажом готовая крыша покрывается гидроизоляцией с припусками, которые заходят за края стен. Далее выполняется монтаж бруса.

Намереваясь произвести сверху пирог утепления, сперва, с внутренней стороны осуществляется укрепление пароизоляции, затем же, в появившееся стропильными ногами короба, помещается подобранное сырье.

Далее по периметру обозначаются стропильные ноги брусом 20 х 20 и набивается новый обрешеточный слой, именно по нему будет проходить сырьевая укладка кровли – создание каналов вентиляции. Данный вариант поможет сохранить просторность подкрышной площади.

Материальный настил кровли

Установка начинается с краев крыши и ведется вверх, не взирая на тип материала кровли, при этом одну единицу кладут друг на друга. Это позволит обеспечить защиту от поступления влаги под материал.

От сырья зависит тип крепления:

Жесткие профлисты «металлочерепица, ондулин» – закрепляют в предварительно вырезанные проемы для обрешетки, воспользовавшись резиновыми подкладками для сохранности антикоррозийного слоя и герметизации.

Мягкая черепица, которая имеет основание из полимера или битума, или плитка – наплавливается.

Выводы: руководство установки стропильной системы и кровли выглядит легким исключительно на компьютере. На самом же деле, данный процесс потребует затраты множества сил и терпения.

В таком случае, при недостатке информации, лучше обратиться к профессионалам – их работа всегда располагает гарантией.

На этом наш курс подошел к концу. Вы также можете ознакомиться с пошаговым видео двухскатная крыша своими руками. Спасибо всем, кто прочитал до этого момента. Всего хорошего. Увидимся в других публикациях.

Загрузка...

pochtidoma.ru

Двухскатная крыша своими руками: фото, как сделать, устройство

Двухскатная крыша чаще всего применяется при возведении частных жилых домов. Выбор кровли этого типа объясняется ее надежностью и технологичностью.

Двухскатная конструкция крыши используется, как правило, в климатических зонах с резкой сменой времен года, там, где выпадает большой объем осадков.

Значительную часть работ по монтажу и обустройству крыши можно выполнить самостоятельно, без привлечения специалистов со стороны.

Особенности двухскатных кровель

Строительство индивидуального дома на отдельном земельном участке требует системного подхода.

Исходя из простых житейских соображений, владельцу необходимо выполнить два условия.

Во-первых, дом должен гармонично вписываться в окружающий ландшафт. Во-вторых, выбирая проект дома, нужно минимизировать затраты на его возведение.

Учитывая накопленный опыт, архитекторы и дизайнеры рекомендуют отдать предпочтение двухскатной крыше.

Сегодня на практике монтируются следующие виды двухскатных крыш:

  • симметричная;
  • ломанная;
  • асимметричная.

Принимая решение, застройщику необходимо учитывать местные климатические условия, розу ветров и свое финансовое состояние.

Симметричные крыши частных домов получили широкое распространение благодаря оптимальному соотношению затрат и полученного качества.

Кровля в форме равнобедренного треугольника обладает максимальной прочностью. Каждому плотнику и монтажнику известно, что треугольник – фигура жесткая.

Это элементарное правило из геометрии практически подтверждается при монтаже кровельной системы.

Фото:

Крыша асимметричной формы используется в том случае, когда домовладелец стремится рационально использовать внутреннее пространство чердака.

При этом общая площадь кровли может оставаться такой же, как и в симметричном варианте.

Двухскатную крышу ломаной формы также используют в том случае, когда имеется необходимость увеличить полезную площадь.

Вопреки расхожему мнению о том, что данная конструкция сложна в реализации, ее можно собрать своими руками без особых затруднений.

Двускатный вариант крыши ломаного типа выбирают для того, чтобы в доме имелся второй этаж или мансарда.

Выполняя предварительные расчеты, необходимо брать во внимание тот факт, что общая площадь ломаной крыши будет больше, чем у классической симметричной.

Это значит, что ветровые нагрузки на нее будут действовать сильнее.

Любой вид двухскатной крыши включает в себя несущие элементы и ограждающие. К несущим элементам относятся стропила и мауэрлат, а к ограждающим — обрешетка и кровельный материал.

Неправильный выбор материала может существенно снизить надежность всей конструкции.

Чтобы не допустить такой ситуации при выполнении работ своими руками чертежи, необходимо изучить заранее.

Угол наклона кровельной плоскости к стене дома должен быть не менее 5 градусов. Это требование содержится в Строительных Нормах и Правилах (СНиП).

Если уклон окажется меньше зафиксированного значения, то естественный сток воды с крыши будет затруднен.

Оптимальный угол наклона двухскатной крыши рассчитывается исходя из следующих условий:

  • вид кровельного материала;
  • размеры дома;
  • специфика климата в регионе.

Видео:

Легкий кровельный материал в сочетании с большим углом наклона скатов используется в тех местах, где сильных ветров в течение года не наблюдается.

Большая парусность кровли в таких условиях не является серьезной проблемой и не требует дополнительных мер по усилению конструкции.

Высокими эксплуатационными параметрами обладает крутая крыша при больших количествах атмосферных осадков.

Дождевая вода легко стекает и даже снег в зимний период на скатах не задерживается.

Составляющие элементы двухскатной крыши

По многолетней практике для частных домов угол наклона двухскатной крыши выбирается от 40 до 60 градусов. Это не значит, что при конкретных условиях от этих значений нельзя отступать.

Технология возведения стен и монтаж двухскатной крыши на сегодняшний день отработаны до мелочей.

Фото:

Каждый элемент конструкции имеет свое наименование и выполняет определенную функцию.

Исходя из житейского опыта, перед монтажом двухскатной крыши своими руками следует внимательно ознакомиться с номенклатурой составляющих изделий, которые собираются в одну конструкцию. Ничего сложного для понимания в этом процессе нет.

Начинающие строители иногда не понимают назначение мауэрлата. Внешне он представляет собой брус квадратного сечения, который укладывают на стены дома по периметру.

Очень важно чтобы мауэрлат располагался строго горизонтально. В зависимости от габаритов строения сечение бруса выбирается в пределах от 10 до 20 см.

Устройство двухскатной крыши выполняется таким образом, чтобы нагрузка кровельной системы равномерно распределялась на стены.

Назначение мауэрлата заключается как раз в том, чтобы обеспечить эту равномерность. И поэтому кровельная конструкция не оказывает разрушительного давления на отдельные участки стен.

Стропильная нога представляет собой брус прямоугольного сечения и является главным элементом стропильной системы.

В свою очередь, сама система служит основой двухскатной крыши. Для придания жесткости всей конструкции применяются стойки и подкосы.

Предназначение обрешетки заключается в креплении кровельного материала. Собранный из отдельных элементов кровельный каркас должен обладать достаточной жесткостью.

Расчет двухскатной крыши нужно выполнить с высокой точностью, иначе при недостатке материалов придется применять такие элементы как кобылки.

Они применяются в том случае, когда длина стропильной ноги оказалась недостаточной для монтажа свеса.

Видео:

Виды стропильной системы

Стропильная система является основным несущим элементом двухскатной крыши. При строительстве дома своими руками нужно знать, что стропильные системы бывают двух типов – висячего и наслонного типа.

Стропила висячего типа применяются для домов небольшой площади. В таком случае стропильные ноги опираются непосредственно на стены дома. Расстояние между стенами не должно превышать 10 м.

Наслонные стропила имеют дополнительные точки опоры. Такое решение придает кровельной системе необходимую прочность.

Для конкретного вида крыши схема монтажа имеет некоторые особенности непринципиального характера.

Висячие стропила

Главной особенностью висячей системы является то, что она опирается на стены дома. Согласно законам механики, при такой схеме возникает распирающее усилие.

Его величина определяется пропорционально весу двухскатной крыши.

Чтобы компенсировать распирающие усилия, используется горизонтальная перемычка между стропильными ногами, которая называется затяжкой.

За один прием рекомендуется собирать необходимое количество треугольников из двух стропильных ног и затяжки.

Это должно делаться для того, чтобы обеспечить минимальные отклонения в габаритных размерах.

Стропильную конструкцию висячего типа можно устанавливать и без мауэрлата.

Этот факт считается важным преимуществом перед другими конструкциями, особенно в тех ситуациях, когда владельцу приходится самому заниматься монтажом двухскатной крыши.

При этом следует подчеркнуть, что подобные решения реализуются для небольших строениях, таких как баня, летняя кухня или гараж на усадьбе.

Застройщик перед началом работ должен четко представлять себе, как сделать двухскатную крышу своими руками.

На стадии проектирования и подготовки необходимо определить, будет ли использоваться чердачное помещение в качестве жилого или нет.

Наслонные стропила

При возведении дома большой площади с двухскатной крышей применяется стропильная система наслонного вида.

Если висячие стропила целиком опираются на стены, то в наслонной конструкции стропильная нога имеет еще одну дополнительную опору.

В качестве этой опоры используется стена, разделяющая помещение на две равные части, или специально возведенные колонны.

На практике данная конструкция применяется при ширине дома более 10 метров. Когда возводится дом с габаритами, превышающими это значение, то количество опорных колонн можно увеличить.

Расчет прочности конструктивных элементов выполняется при разработке проекта.

Если сделанный расчет окажется не точным, то придется переделывать всю конструкцию двухскатной крыши.

Стропильная система наслонного типа считается более простой и технологичной, чем висячая. В этом положении стропильные ноги прислонены одна к другой, благодаря чему конструкция и получила свое наименование.

По причине такого расположения нагрузка на все элементы распределяется более равномерно. Именно поэтому все узлы обладают равным уровнем надежности.

Единственный недостаток, который отмечают плотники-профессионалы — это наличие стойки для поддержки стропильной ноги.

Видео:

Установка двухскатной крыши

Строительство индивидуального дома с двухскатной крышей выполняется в несколько этапов.

Работы на каждом этапе необходимо проводить качественно, в соответствии с требованиями СНиП.

Когда подходит очередь возведения кровельной системы, работы выполняются в следующем порядке:

  • крепится мауэрлат;
  • устанавливается стропильная система;
  • фиксируется обрешетка и кровельный материал.

После чего оформляются карнизы и фронтоны, отливы и водосточные трубы. Построенный дом невозможно эксплуатировать до тех пор, пока стены не подведены под крышу.

Темп кровельных работ определяется состоянием проектных документов и качеством материалов.

Видео:

Установка мауэрлата

Для крепления двухскатной крыши в качестве мауэрлата используется брус. Величина сечения этого бруса должна быть близкой к толщине стен.

Для домов, возведенных из обожженного кирпича или пенобетонных блоков, будет достаточно сечения 15 х 15 см.

Внешнюю часть бруса укладывают заподлицо с внешней поверхностью стены. Между мауэрлатом и стеной обязательно прокладывается гидроизоляционный материал.

Чаще всего для этих целей используется рубероид или толь. На следующем шаге нужно надежно прикрепить брус к стене.

В качестве крепежных элементов берутся шпильки, один конец которых заранее замурован в стену.

Применяются и другие способы крепления мауэрлата к стене.

При выкладке кирпича за несколько рядов до завершения в стену закладывается стальная проволока.

Ее длины должно хватать для обвязки бруса. Число таких закладок должно быть больше, чем количество стропил.

Делая приспособления для надежной фиксации мауэрлата, нужно соблюдать технологию укладки кирпичей.

В домах, возведенных из бревен или бруса, функцию мауэрлата выполняет завершающий венец.

Согласно действующим правилам, точки крепления бруса к стене не должны совпадать с точками расположения стропил. Их необходимо разнести как минимум на полметра.

Монтаж стропил

Установка и крепление стропильной конструкции для двухскатной крыши — процедура простая, но ответственная.

При монтаже очень важно выдерживать установочные расстояния между стропилами. Если для дома выбрана висячая система, то изготовление треугольных ферм выполняется заранее.

Необходимое количество элементов собирается на земле, после чего изделия поднимаются наверх и закрепляются в обозначенных точках.

Сначала устанавливаются конструкции по краям сруба, выравниваются и закрепляются. Между ними натягивается один шнур по линии конька и два внизу -по нижним точкам стропильных ног.

Натянутые шнуры необходимы для того, чтобы выдержать геометрические размеры двухскатной крыши. Процедура монтажа выполняется пошагово в определенной последовательности.

Следующие элементы стропильной конструкции устанавливаются на свои размеченные места и закрепляются.

О том, как правильно выполнить крепление, должно быть продумано заранее — еще на этапе проектирования.

Чтобы обеспечить жесткость конструкции в процессе монтажа, стропила соединяются между собой временным крепежом.

После того как установлены распорки и укосы, временный крепеж удаляется. На следующем этапе на стропильную систему накладывается обрешетка.

Крепление кровельного материала

После того как стропильная система двухскатной крыши закреплена, на нее фиксируется обрешетка, которая бывает двух типов.

Каждый застройщик выбирает свой вариант, выбор которого определяется видом кровельного материала.

Если проектом предусмотрено использование мягкой кровли, то обрешетку делают сплошной.

Битумная черепица, плоская мембранная пленка, при всех положительных характеристиках требует прочного основания при укладке.

Под такую кровлю обрешетка изготовляется из фанеры, плит ДСП и OSB. Можно использовать и плотно подогнанную половую рейку.

Обрешетку для жестких кровельных материалов, таких как шифер или металлочерепица, делают решетчатой.

Опытный плотник знает как построить двухскатную крышу и всегда найдет оптимальное решение при монтаже обрешетки.

Во время использования листовой кровли шаг крепления брусьев под обрешетку выбирается с учетом размеров листового материала.

Если проектом предусмотрено утепление кровли, то выполняются дополнительные работы по монтажу пароизоляции и укладке утеплителя.

Видео:

Любой тип двухскатной крыши будет смотреться незавершенным до тех пор, пока не оформлены фронтоны.

В тех регионах, где часто стоит ветреная погода, рекомендуется зашивать фронтон сразу же после установки стропильной системы.

Если строительные работы выполняются самостоятельно, то необходимо следовать этой рекомендации.

Опасность заключается в том, что при шквалистом ветре недостроенную крышу может просто снести.

После оформления фронтона работы по монтажу двухскатной крыши считаются завершенными.

kroemsami.ru

Как построить двухскатную крышу дома своими руками? Пошаговая инструкция

Построить двухскатную крышу своими руками сможет любой человек с наличием основных строительных навыков. При строительстве вам пригодится пошаговая инструкция.

Для получения надежной кровли нужно:

  • Подобрать вид крыши, подходящий конструкции здания и удобный способ сооружения, чтобы выбранный вид обеспечил прочность и надежность всей системы. Для этого нужно учесть, какой чердак вы хотите и как в будущем будете его использовать.
  • Сделать расчет нужного угла наклона.
  • Детально рассмотреть конструкцию всего здания.
  • Подсчитать и приобрести нужное количество материалов для постройки.

Рассчитываем угол

Делать двухскатную крышу с большим углом, значит, прибавится ее высота. Соответственно, она легко справится с нагромождением снега, а также уменьшит нагрузку на стропильную систему от собственного веса и веса выпавшего снега. Но если посмотреть с другого ракурса, то высокая крыша требует больших затрат на материалы. Также резко увеличивается ее парусность. Угол наклона может варьироваться в пределах от 5 до 60 градусов.

Наименьший угол наклона указывается производителем материала. Он зависит от его типа.

  • Черепица и шифер используют угол не меньший 20 градусам.
  • Профнастил укладывается под углом не ниже 12 градусов.
  • Если производится настил кровли из рулонных материалов, то угол зависит от количества слоев. Количество слоев повышает прочность и снижает угол. При использовании двухслойного покрытия применяемый угол не должен быть меньше 10—15 градусов. Покрытия рулонного типа 3 слоев хорошо подходят для пологой крыши с 2—4 градусами уклона.
  • При применении ондулина минимальный угол — 6 градусов.
  • Металлочерепица — 14 градусов.

При строительстве важно учитывать несущую способность всех элементов каркаса, а также нагрузку на стены и фундамент.

Конструктивные особенности и способы постройки

Для того чтобы сделать правильный выбор вида, рассмотрим основные виды и способы постройки двухскатной крыши, чтобы построить жилье, укрытие для автомобиля, подсобку и прочие сооружения.

Элементами, создающими основу двускатной крыши, являются:

  • Горизонтальная основа — к ней крепятся стропила. Может использоваться мауэрлат — брус, что положен по стенам, служащим основной опорой. Также используются при наличии балки деревянного перекрытия.
  • Стропильные ноги.
  • Обрешетка — ее крепление производят к стропилам. Обрешетка служит основой для материала кровли.
  • Крыша.

Элементы, которые служат для дополнения кровли:

  • для укрепления прочности используют стойки, упоры, раскосы;
  • мембраны, пленки — создают гидроизоляционный слой;
  • утеплитель;
  • контробрешетка — бруски, с помощью которых крепят гидроизоляцию. Их монтаж производят вдоль стропил;
  • ветровые и перемыкающие планки;
  • конек.
При постройке крыши своими руками стропила играют опорную роль для всей конструкции кровли. Нагрузка, которая создается при выпадении большого количества снега, порывов сильного ветра передается через стропила на стены.

Выделяют несколько основных видов двухскатной крыши.

  • Наслонные стропила — делают свою опору внизу и вверху на несущие конструкции. Могут быть стены или горизонтальный прогон.
  • Висячие стропила — сверху опираются и крепятся друг с другом. Образуют стропильные фермы.

Как построить двухскатную крышу? Такой вопрос возникает у многих. Оптимальным и простейшим вариантом будет двухскатная крыша с наслонной стропильной системой. Но для такого типа кровли помещение, на котором она возводится, должно иметь посередине несущую стену или колонны. В таком случае комната на чердаке разделяется опорной стойкой или стеной.

Кровля с висячими стропилами производится сложнее. Для этого существует специальное руководство и теоретические материалы, с которыми необходимо будет ознакомиться. Они прольют свет на то, как правильно все соорудить и рассчитать.  Висячая система стропил позволяет сделать крышу без опорной стены посередине. Чердак в таком случае станет также просторным, при желании можно будет сделать мансарду.

Требующиеся элементы

Количество и характеристики материалов определяются по конструкции здания. Количество бруса для мауэрлата можно узнать, из размеров периметра здания, плюс небольшой запас. Материал, требующийся стропильной системе, зависит от ширины пролета, угла наклона, шага установки.

Кровельный материал непосредственно влияет на шаг устанавливаемой обрешетки.

Для того чтобы точно узнать количество материалов, лучшим способом будет составить схему-чертеж здания с указанием всех размеров, вида, сечения.

Инструмент для строительства может быть разным, но основу составляют:

  • топор, молоток с гвоздодером, ножовка, пила, рулетка;
  • линейка, угольник, уровень, дрель, отвес.

Порядок монтажа двускатной крыши

Опорный брус. Установка

Монтирование мауэрлата производится несколькими способами:

  1. на стены заливаем бетон и вмуровываем в него шпильки. Высота пояса составляет 20—30 см, шаг — 100—150 см. Шпилька должна быть выше бруса мауэрлата на 2 см, для того чтобы ее закрутить гайкой;
  2. устанавливаем шпильки в бетон между кирпичами при кладке последнего ряда.

Для начала перед установкой нужно положить слой гидроизоляции на шпильки. Крепим мауэрлат анкерными болтами.

Монтаж стропильной системы

Сначала определяем сечение стропил. Оно зависит от длины и расстояния между ними. Расстояние должно подходить для удобной укладки утеплителя.

Нюансы установки стропильных ног следующие.

  • Собираем шаблон для дальнейшей постройки стропильных ферм. Соединяем 2 доски, равные стропилу, с одной стороны гвоздем.
  • Устанавливаем шаблон свободным краем на опоры для стропил. Получившийся угол будет углом наклона ската крыши. Конструкцию закрепляем гвоздями. Для фиксирования угла лучше установить поперечную планку.
  • Шаблон из фанеры отлично подойдет для запилов на стропилах, которые помогут при установке.
  • Вырезаем монтажные запилы. Далее делаем их соединение под рассчитанным углом наклона ската крыши. Получившийся треугольник является стропильной фермой. Поднимаем его на крышу с помощью лестницы и крепим к мауэрлату.
  • По правилам для удобства первым делом устанавливаем крайние фермы. Чтобы не ошибиться нужно, закрепить временные откосы по горизонтали и вертикали.
  • Протягиваем между установленными стропилами шнур. Так удобно определять уровень остальных ферм.
  • Устанавливаем все стропила на просчитанном заранее расстоянии. Оно должно быть не меньше 0.6 метра.
  • Завершаем установку путем укрепления с помощью подкосов, ригелей, подпор.
  • Крепим коньковый брус на специальные опоры.

Водная и тепловая защита

После установки стропил для качества кровли дома своими руками производим ее изоляцию от воды и холода. Параллельно коньковому брусу крепим с внутренней стороны стропил рулонный материал. Соединения делаем внахлест и герметизируем скотчем.

Расстояние между стропилами заполняем утеплителем из минеральной ваты. Чтобы защитить кровлю от протечек или конденсата, устанавливаем гидроизоляцию. Монтируем ее с наружной стороны, используя скобы и степлер. Сверху прибиваются рейки.

Обрешетка

Последним этапом является монтаж обрешетки. Нужно использовать сухой, без сучков брус. Начинаем ее прибивать снизу от карнизов. Чтобы проверить прочность, просто встаньте на нее своим весом около 80 кг. Прогибов нет — работа выполнена отлично, построенный дом готов к эксплуатации.

Данное видео поможет вам разобраться, как построить двухскатную крышу и определится со всеми ее элементами:

stroicod.ru
