Дымник на кирпичную трубу дымохода своими руками: фото

Камины становятся популярными в последнее время, при обустройстве которых у многих возникает вопрос, как сделать дымник на трубу, и насколько он необходим. Ни один камин, если только он не сделан для красоты, не может обойтись без дымоходов, трубы. И конечно, в данной ситуации невозможно обойтись без такого необходимого атрибута, как колпак, который предполагает защищать трубу от осадков.

Различные варианты дымника для дымоходной трубы

Дымник на кирпичную трубу – это древний элемент архитектуры, наличие которого на крыше дома говорит о том, что у хозяев изысканный вкус.

Стоит отметить, что уловив такую тенденцию, производители предлагают большое количество крышек на трубу разных конфигураций, и можно купить в магазине изделия по своему вкусу.

Но некоторые владельцы домов предпочитают делать все своими руками. Прежде чем приступить к изготовлению, нужно понимать не только конструкцию данного элемента декора, но и какой материал применить для создания дымника на трубу.

Вернуться к оглавлению

Содержание материала

Для чего нужна конструкция

У накрывки есть определенные функции, которые она должна выполнять, например:

1. Защита трубы от осадков.
2. Отведение воды от верхней части дымохода.
3. Защита кладки от разрушения.
4. Укрепление трубы.

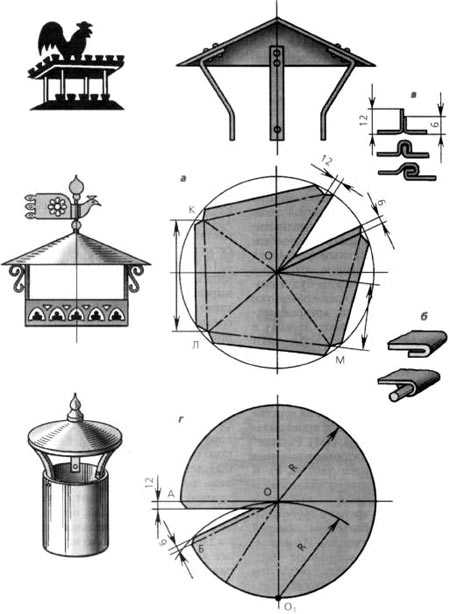

Чертеж дымника с размерами и названиями элементов

Важно! Если кованый дымник на трубу будет выполнен неправильно, то может появиться турбулентность в дымоходе и вихревые потоки, которые будут мешать отведению дыма.

Как устроена накрывка

Конструкция не сложная, но благодаря ей, в трубу не будет попадать вода при сильных атмосферных осадках и не появится наледь зимой. Независимо от формы, накрывку можно оснастить разными элементами:

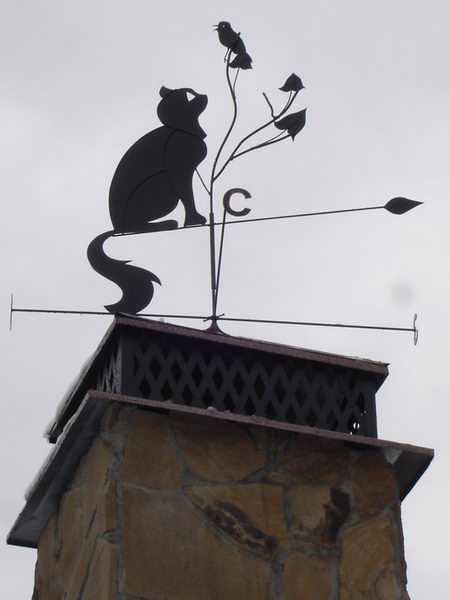

1. Флюгер – декоративный элемент, показывающий направление потока ветра. Часто его присоединяют к заслонке, которая обеспечивает прохождение дыма в подветренную сторону. Благодаря этому флюгер способствует увеличению тяги в печи. Флюгер должен быть изготовлен из тонкого металла. Для легкого вращения флюгарки в его конструкции присутствует подшипник, который нужно смазывать периодически.
   Дымник с флюгером для трубы

2. Защитная решетка. Если камином пользуются редко, то в трубе может свить гнездо птица, для того, чтобы это предотвратить и обустраивается сетка на дымник. Также она предотвратит попадание мусора в трубу.
3. Вставка под крышку, которая призвана защитить крышу конструкции от горячего дыма, что может испортить внешний вид изделия.
4. Откидная крышка – упрощающая процесс очистки дымохода, который имеет свойства забиваться сажей. Но можно обустроить и съемный дымник.

Кроме этого, сама конструкция может различаться по форме крыши:

Накрывки могут отличаться по способу изготовления, применяемому материалу, но функция у всех конструкций одна – защитить трубу и усилить тягу.

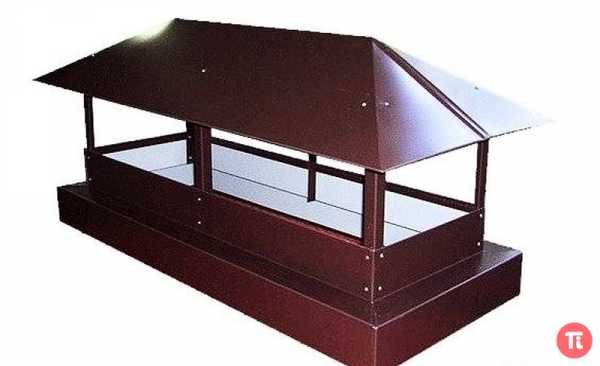

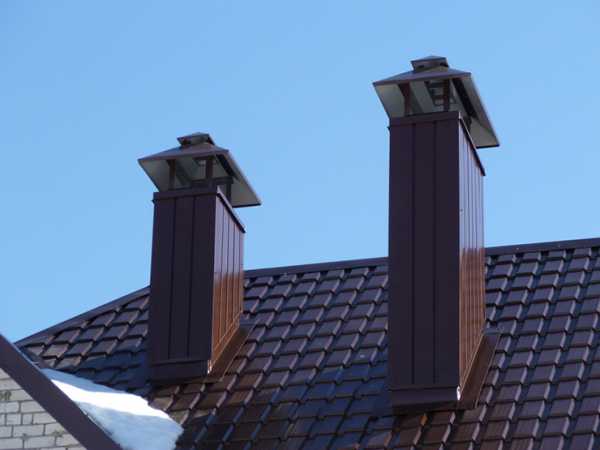

Железный дымник для дымохода

Как выбрать материал

Есть много материалов на современном рынке, из которых можно изготовить данный предмет декора. Самым распространенным материалом является нержавеющая сталь с полимерным напылением.

Если такого материала найти не удалось, то можно использовать медь, титан с цинком, алюминий. От правильного подбора материала зависит срок службы изделия. Часто производители дымников оснащают их сеткой, для защиты трубы, или теплоотражающим экраном, который сохраняет полимерное покрытие от горячего дыма.

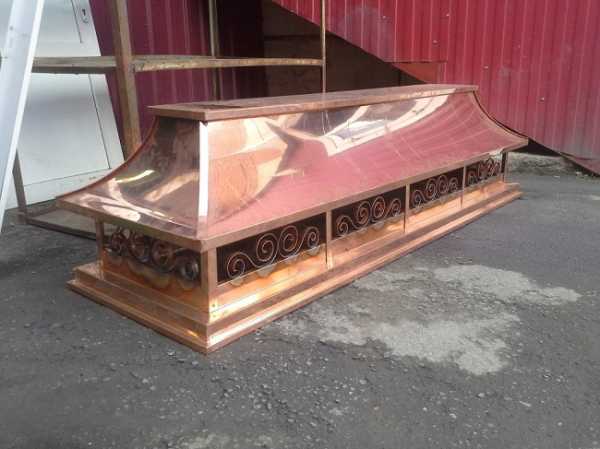

Оформление и конструкция медного дымника

Важно! Перед тем как начать делать дымник на трубу своими руками, нужно сделать точные замеры дымохода, и учесть все особенности монтажа.

Стоит отметить, что эта конструкция устанавливается на трубе, то есть место труднодоступное и поэтому нужно выбрать такой материал, который сохранит свои эстетические свойства надолго, будет противостоять атмосферным явлениям. Помимо нержавеющей стали, для этой конструкции хорошо подойдет медь. В видео показан процесс изготовления дымника из меди.

Вернуться к оглавлению

Дымник своими руками

Как уже говорилось ранее, конструкция дымника не сложная, но если вы никогда этим не занимались, то могут возникнуть некоторые трудности в изготовлении. Если вы не имеете опыта, то стоит сделать очень подробный чертеж конструкции, которую вы хотите получить в итоге.

Чертеж стоит перенести на картон, определенного размера. Далее, все детали нужно вырезать, сложить картонную модель дымника, при этом продумав все способы крепления и соединения.

Как только вам станет понятно, в какой последовательности производить сборку, можно приступить к изготовлению накрывки из металла. Рассмотрим несколько простых примеров изготовления:

Сводчатый дымник

Для его изготовления этой конструкции не потребуется много материалов, так как она достаточно проста. Приготовьте 4 стойки и небольшой лист металла, нужного размера, согнутый в дугу.

Схема сводчатого дымника для изготовления своими руками

Этапы изготовления, следующие:

1. Из листа металла нужно вырезать прямоугольник так, чтобы в согнутом виде он полностью перекрывал верх трубы. Хотите, чтобы дымник был необычным? Сделайте на длинных противоположных краях трапециевидные разрезы на одинаковом друг от друга расстоянии.
2. Из уголка, или кровельной стали заготовьте стойки в количестве 4 штук. На концах, которые нужно изогнуть буквой Г, нужно проделать крепежные отверстия.
3. Заготовьте металлический прямоугольник из того же уголка.
4. Стойки прикрепить к прямоугольнику заклепками. Внимание! Расстояние между стойками должно равняться размерам просвета дымохода, иначе установить конструкцию правильно не получится.
5. На изогнутом металлическом листе отгибаем разрезанные элементы под прямым углом в противоположные стороны, закрепляем его на стойки.
6. Дымник устанавливаем в дымоход и при помощи больших шпилек закрепляем на кладку.

Все теперь можно любоваться элементом декора на вашей трубе. При желании эту конструкцию можно украсить фигуркой петушка или белочки, вырезанными из того же металла.

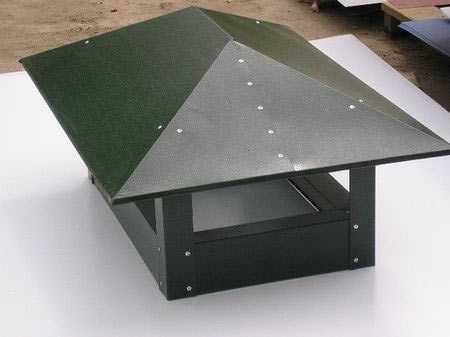

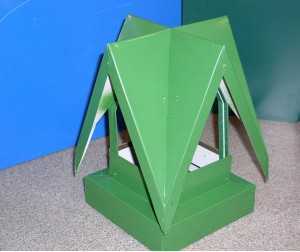

Шатровый дымник

Это пирамидка, которая сложена из 4 одинаковых, треугольников. Сделать его самостоятельно не составит труда. Чем меньше основание у равнобедренного треугольника, тем круче у вас получится крыша накрывки.

Чертеж для изготовления шатрового дымника

Так же как и в первом случае, делаем чертеж, который переносим на картон и вырезаем макет. Так вы сможете не только точно подогнать накрывку под просвет трубы, но и скорректируете крутизну крыши по вашему усмотрению. Этапы монтажа:

1. Вырезаем треугольники из металла, при помощи ножниц по железу, при этом нужно не забыть оставить кромку в сантиметр.
2. Киянкой нужно проковать по краям кромки, для того, чтобы материал хорошо загнулся. Эти действия нужно произвести на всех четырех треугольниках.
3. Загибаем кромку под углом 90 градусов.
4. Стыкуем треугольники по кромке и проковываем на верстаке. Для получения более надежного соединения, в шве можно проковать проволоку.
5. Далее делаем 4 стойки из уголка, или кусочков листового железа.
6. По краям каждой стойки высверливаем отверстия для закрепления.
7. К каждому углу скатной крыши дымника при помощи заклепок приделываем стойки.
8. Закрепляем стойки в просвете дымохода частного дома, при помощи штырей, или больших гвоздей.

Если у вас достаточно знаний и мастерства, то такой дымник можно украсить флюгером аист.

Конусный дымник

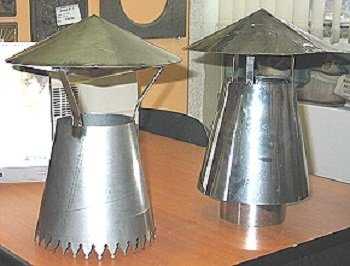

Эта конструкция хорошо подойдет для железной печной трубы. Процесс работ, следующий:

1. Вам понадобится циркуль, которым на листе картона нужно будет начертить окружность по диаметру больше, чем просвет трубы.
2. Затем нужно вырезать из этой окружности небольшой сегмент, например, равный 1/12 окружности, для получения конуса.
3. Сложите картон в конус, если он, на ваш взгляд, должен быть круче, то нужно вырезать больший сегмент.
4. Перенести макет на сталь и вырезать круг, но только сегмент мы не вырезаем, а просто сделаем разрез от края окружности к центру. Края загнем на 90 градусов для соединения.
5. Как и в первом случае, шов нужно соединить и хорошо проковать.
6. Подготовить 4 стойки, которые закрепляются на конус при помощи заклепок.
7. Осталось только установить дымник на круглую трубу.

Различные виды дымников на круглую трубуВернуться к оглавлению

В заключении

Как видим ничего сложного в производстве, и установке дымника нет, достаточно приложить немного усилий и элемент декора будет красоваться на вашей трубе. Стоит отметить: если вы топите свой камин или печь дровами, то можно не заморачиваться по поводу цвета колпака на трубу, так как после нескольких дней она закоптится и будет просто черной, а чистить постоянно вы ее не будете, слишком трудозатратный процесс.

proekt-sam.ru

изготовление своими руками, чертежи и пошаговые схемы

С момента зарождения цивилизации безопасность человеческих жилищ считалась одним из наиболее важных атрибутов комфортной жизни. И хоть при обустройстве систем отопления уже давно используются передовые технологии, риск появления угарных газов и даже пожароопасных ситуаций по-прежнему присутствует. Снизить его может установка дымников на кирпичные трубы.

Риск появления угарных газов можно снизить

Основное назначение

У дымников существует масса других названий, например, колпак или флюгарка. Но независимо от этого принцип их работы и сферы применения остаются идентичными. Они выполнены в виде конструкции, которая фиксируется не только на дымоходах, но и на газоходных и вентиляционных трубах.

При обустройстве домашних печей или котлов отопления, важно уделять должное внимание защите конструкции от всевозможных атмосферных явлений, погибших птиц и любого другого мусора. Если в дымоходной трубе будет приостановлен свободный поток воздуха, это не только потушит огонь, но и станет огромной угрозой для безопасности жильцов и здания в целом.

Оказавшись в закрытом пространстве, дым и угарный газ начнут распространяться внутри комнаты. В лучшем случае это приведет к сильному отравлению, а в худшем — к фатальным последствиям. Изготовление дымника на трубу дымохода — хороший способ предотвратить такой ход событий, а также дополнительная защита конструкции от постепенной деформации.

В этом видео вы узнаете, как закрепить дымник:

Плюсы и минусы

Но при обустройстве дымников, многие хозяева сомневаются, нужен ли этот элемент или можно обойтись без него. Существует ряд аргументов, подтверждающих важность узла. К ним относятся следующие:

1. Снижение вероятности затухания огня из-за воздействия ветра.
2. Повышение защиты конструкции трубы от проникновения мусора, который приносится ветром.
3. Предотвращение попадания атмосферных осадков под дымник.
4. Создание препятствия для птичьих гнезд.
5. Заметное увеличение эксплуатационного срока.
6. Эстетическая привлекательность.

При этом опытные мастера утверждают, что заявления производителей о повышенной тяге и улучшенном КПД являются ничем иным, как обычным маркетинговым ходом. Что касается недостатков системы дымников, то они заключаются в следующем:

1. Конструкция колпака может препятствовать свободному ходу продуктов горения. В результате тяга не возрастает, а наоборот — заметно снижается.
2. Котлы с повышенной мощностью разогревают водяной пар до температуры 120 градусов. При соприкосновении с холодным металлом этот пар превращается в конденсат и оседает на дымнике, что по-особому опасно для холодного времени года, когда происходит образование замерзших сосулек.
3. При наличии дымника саму трубу нужно дополнять специальным сборником для конденсата.
4. Срок службы изделий из оцинкованной стали, которые предназначаются для твердотопливных котлов, не превышает 3-5 лет. Чтобы продлить его, придется приобрести недешевые конструкции.

Материал изготовления

При выборе дымника для частного жилища, нужно учитывать параметры дымоходной трубы, а также желаемый набор функций. А также важно учитывать условия использования, ведь для каждой среды выбирается соответствующий материал изготовления изделия.

Наиболее популярными решениями являются медные дымники. Помимо большого срока службы, они выглядят весьма привлекательно, что делает их хорошим декоративным элементом. При этом, чтобы достичь максимальной функциональности, изделие из меди важно правильно установить, учитывая строгие правила и основные нюансы. Нельзя забывать о возможном вступлении меди в реакцию с другим металлом, что приводит к разрушительным последствиям.

По мнению специалистов, монтаж медных дымников лучше осуществлять с помощью медных крепежных элементов. В таком случае сроки использования могут превысить термин в 50 лет. При этом, чем качественнее будет выполнена работа, тем дольше будет использоваться приспособление без особого обслуживания. Следует отметить, что через определенный промежуток времени все медные конструкции покрываются патиной, что делает их похожими на оригинальный антиквариат.

Данный дымник должен прослужить долго

Не менее популярными вариантами дымников являются стальные модели. В плане долговечности они почти в 5 раз хуже предыдущего типа. Что касается изделий из оцинкованной стали, то срок их службы может превысить термин в 30 лет.

Конструкции из цинк-титана считаются современной передовой разработкой, которая может сравниться по характеристикам с медным дымником. Заявленный производителем срок службы достигает 50 лет.

Существующие виды

Кроме материала изготовления, дымники могут обладать разной конструкцией. В большинстве случаев они представляют собой небольшую крышу, которая находится на четырех крепежных элементах и фиксируется непосредственно над дымоходной трубой. Некоторые современные модели выглядят очень привлекательно, что делает их неплохим украшением для дымохода. К тому же у них бывают существенные технологичные плюсы.

Если говорить о непривычных разновидностях флюгерков, то к ним следует отнести:

1. Многоскатные модели. Такие изделия способны накапливать снег зимой, сохраняя эффект проветривания.
2. С флюгером. Могут иметь самый различный внешний вид и идеально вписываться в общую концепцию стиля.
3. С установленным искроуловителем на трубе. Этот тип не характеризуется особой декоративностью, но может похвастаться удобством эксплуатации и простотой монтажа.

Опытные мастера советуют не устанавливать стальные дымники над твердотопливными печами. Дело в том, что продолжительное воздействие высоких температур может изменить их цвет и привести к осаждению копоти.

Подготовка инструментов и материалов

Изготовить дымник своими руками относительно несложно. В настоящее время в интернете можно найти массу чертежей и схем, существенно упрощающих такую задачу. При выборе материала изготовления рекомендуется отдавать предпочтение листовым вариантам, включая кровельную сталь. Для успешного выполнения предстоящей задачи, используют такие материалы:

1. Молоток.
2. Ножницы по металлу.
3. Резиновый или деревянный молоток.
4. Металлические уголки.

Специалисты советуют изготовлять флюгарки в форме шатра или крыши. Перед тем как приступить к изготовлению дымника, нужно составить на бумаге эскиз, измерив диаметр трубы.

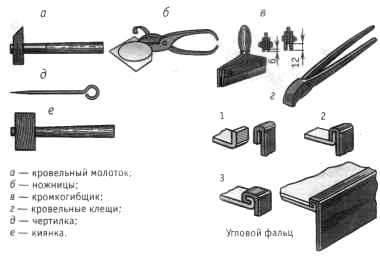

Не забываем про соответствующий инструмент при изготовлении дымника

Качественная конструкция должна полностью закрывать дымоходную трубу, при этом плотно прилегать к ней. Если используются слишком крупные изделия, то это ухудшит их функциональность. Зачастую мастера создают бумажные или картонные макеты, а затем подгоняют их по размерам к дымоходной трубе. Затем на основе этого макета вырезается металлическая деталь соответствующей формы.

Тонкости монтажа

Разобравшись, как сделать дымник на трубу своими руками, можно начинать выполнение монтажа конструкции на трубу. При этом нельзя забывать, что масса этого изделия бывает внушительной и достигает 70 килограмм. Поэтому, перед тем как начать работу, нужно подобрать подходящий способ крепления и убедиться, что он довольно надежный. Крепежные элементы должны быть устойчивыми к любым внешним воздействиям, включая порывы сильного ветра. В противном случае массивная конструкция повредит кровлю или же принесет вред детишкам, которые играют во дворе, или прохожим.

В качестве способов крепления используют:

1. Дюбели с саморезами (при условии, что труба изготовлена из облегченного кирпича).
2. Анкеры (если требуется прикрепить массивные изделия).

При использовании саморезов в первую очередь нужно крепить самый верхний ряд кирпичной кладки. Отверстия под дюбели проделывают в цементных швах кладки с помощью 8-миллиметрового сверла.

Чтобы сократить процесс подбора оптимального соотношения отверстий в трубе и дымнике, рекомендуется предварительно приложить колпак, а затем приступать к работе. А также можно предварительно обмакнуть дюбели в цементном растворе, что повысит надежность крепления.

Пошаговые инструкции по изготовлению дымника состоят из следующих этапов:

1. Изначально нужно изготовить фартуки в форме короба, размеры которых сопоставимы с размерами трубы.
2. После этого готовый короб нужно надеть на трубу.
3. Дальше на короб устанавливается дымник с кронштейнами таким образом, чтобы в них можно было указать отверстия для сверления.
4. Следующий этап заключается в проделывании необходимых отверстий в коробе и отверстий под анкеры в трубе.
5. В отверстия устанавливаются анкеры, а на короб надевается крышка.
6. В итоге остается зафиксировать крепежные элементы с помощью надежных болтов.

При подготовке труб под анкерные крепления, следует отдавать предпочтение изделиям из плотных и прочных материалов, способных выдерживать большие нагрузки. В противном случае конструкция будет недостаточно прочной.

При изготовлении дымника на дымоход своими руками, чертежи и пошаговые инструкции могут стать хорошим помощником. И если проявить определенные усилия, столь важную конструкцию можно будет соорудить за короткое время.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Оголовок (колпак, зонт, дымник) на кирпичную трубу

Для правильной работы печи крайне важна система отведения дыма, ведь через открытую трубу в внутрь помещения могут попадать осадки или же посторонние предметы, заброшенные ветром. Эти явления могут привести к нарушению тяги и к необходимости прочистки дымохода.

Оголовок для дымовой трубы

Во избежание таких проблем верхнюю часть трубы накрывают специальным приспособлением, которое называется дымник или оголовок дымовой трубы.

Cодержание статьи

Зачем устанавливать дымник на трубу?

Эта конструкция применима не только для дымоходов. Как правило, устанавливают дымники на трубы вентиляционных выходов, газоходов. На вид они представляют собой своеобразные навесы над дымоходом.

Существует масса вариантов оформления дымников, в общей конструкции они выглядят привлекательно и эстетично, поэтому тем, кто не знаком с тонкостями строительных работ, может показаться, что это исключительно декоративная деталь. На самом деле, красивый внешний вид дымника – это далеко не самая важная его характеристика.

Схема установки дымника на трубе (вид в разрезе)

Помимо того, что колпак на трубу дымохода защищает его от попадания внутрь атмосферных осадков и мусора, он также предотвращает преждевременное разрушение верхней части трубы. Это качество особенно важно, если нужно защитить кирпичную трубу.

Важная функциональная нагрузка и привлекательный внешний вид крыши делают оголовок дымовой трубы незаменимым элементом при оборудовании дымохода.

Материалы для изготовления дымников

Выбирая дымник на трубу, следует обращать внимание, в первую очередь, не на внешний вид, а на функциональность, которая обеспечивается материалом изготовления конструкции.

1. Медь. Считается наиболее функциональным материалом, поскольку может обеспечить и привлекательные внешние данные, и отличные эксплуатационные качества. Колпак на трубу дымохода из этого материала при условии правильно выполненных монтажных работ, прослужит долгие годы, не переставая радовать хозяев дома. Со временем медный зонт покрывается патиной и становится похожим на старинные изделия. Устанавливая медный зонтик, следует помнить, что этот материал, вступая во взаимодействие с другими металлами, начинает активно окисляться. Этот процесс может вывести из строя конструкцию раньше положенного времени. Во избежание таких проблем необходимо во время установки дымника использовать для крепежа детали из меди или с ее содержанием в составе.
2. Сталь. Козырек на трубу дымохода из стали менее долговечен, чем медный. Но зато стоимость их ниже на порядок. При правильной установке и подборе крепежных деталей стальные дымники на трубу прослужат 10-15 лет, а зонт из нержавейки – порядка 30 лет.
3. Цинк-титан. Этот материал достаточно часто используется в кровельно-монтажных работах, поскольку его технические характеристики сходны с медью. Дымники на трубу из цинк-титана можно эксплуатировать без потери рабочих качеств до 50 лет. Основное условие длительного срока службы – правильно сделать установку конструкции.

Если в качестве топлива в домашней печи или бане используются дрова, то дымники на трубы не делают из окрашенного металла, поскольку под воздействием высоких температур слой краски быстро выгорит, а сам зонтик покроется копотью.

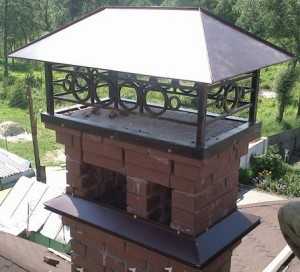

Медный дымник для кирпичной дымовой трубы

Если высота такой трубы не превышает 5 метров, то лучше всего изготовить козырек на трубу дымохода или дефлектор из жаропрочных материалов – меди или нержавеющей стали. Поскольку эти металлы устойчивы к окислению и коррозии, то и дымники на трубу будут служить гораздо дольше.

Особенности конструкции

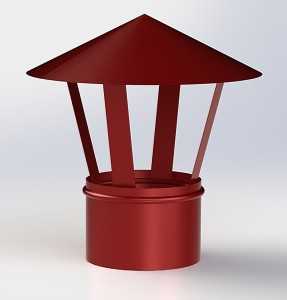

Наиболее простой конструктивно зонт выглядит в виде плоской или конусообразной крышки, установленной в верхней части трубы. Современные технические возможности позволяют сделать этот элемент дымохода самой разнообразной формы, некоторые из них можно сравнить с настоящим произведением искусства, как, например, кованый зонтик.

Многие хозяева предпочитают установить дефлектор, способствующий усилению тяги в дымоходе.

В зависимости от архитектурной формы дома можно сделать оригинальный зонт своими руками или же купить готовый. Так, для домов в стиле «модерн», наиболее уместно будет выбрать дымники на трубы с плоской крышей. А дом в европейском стиле прекрасно украсит колпак дымохода в виде полусферы.

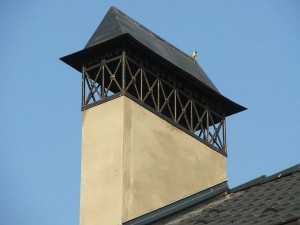

Так выглядит установленный дымник на трубе с защитными декоративными решетками

Часто устанавливаются дымники, имеющие на своей крыше несколько скатов: в зимнее время на них не скапливается снег и лед, а форма крышки обеспечивает хорошее проветривание дымохода.

Для домов, в которых печи или камины топят дровами или торфом, а кровля выполнена из горючих материалов, устанавливают зонт с искроулавливателем.

Эта деталь представляет собой нержавеющую сетку с мелкими ячейками, закрепленную на металлической рамке.

Искроулавливатель можно сделать своими руками и установить либо в шахте дымохода, либо по периметру козырька.

Оголовок для дымоходной трубы с украшением в виде флюгера

Для круговой защиты от дующих ветров служит одна из разновидностей дымника – дефлектор.

Порывы ветра существенно снижают тягу в дымоходе, если его оголовок не имеет такого приспособления. Дефлектор действует по принципу аэродинамики, изменяя направление движения ветра.

Конструктивно дефлектор состоит из двух цилиндров: верхнего (в виде усеченного конуса) и нижнего, и защитного колпака. В зависимости от направления ветра, дым выходит в один из двух каналов – верхний или нижний. Дефлектор изготавливают из оцинкованной стали.

Как сделать дымник на трубу своими руками?

Для самостоятельного изготовления этого элемента защиты подойдет конструкция дымника с двускатной крышкой для дымохода квадратной или прямоугольной формы. Для работы понадобятся следующие материалы и инструменты:

1. Лист металла для крыши.
2. 4 куска профиля 20х20 мм.
3. Металлический уголок.
4. Рулетка, тиски, перфоратор и ножницы по металлу.

На первом этапе замеряется отверстие трубы и к полученному результату добавляют 5 мм для надежной посадки. Далее необходимо из металлического уголка сварить основание для козырька. По углам конструкции приваривают отрезки профиля длиной 50 см, которые станут опорой для крыши.

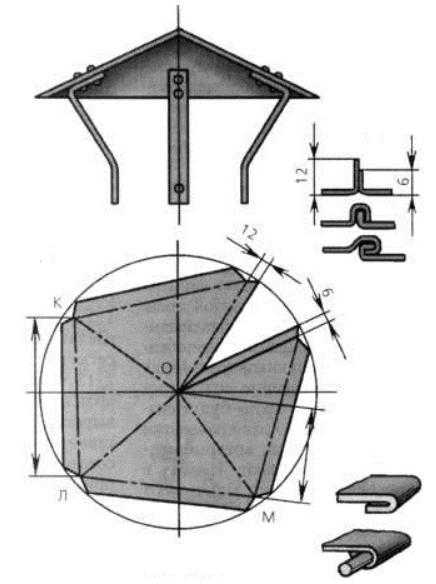

Схема-выкройка для изготовления дымника для трубы

На высоте 20 см приваривают подпорки для козырька. Нижнюю их часть следует опустить вглубь трубы примерно на три кирпича, что позволит надежно закрепить всю конструкцию.

На верхней части подпорок будет закреплена крыша дымника, для которой стальной лист изгибают в тисках под углом 90⁰. Этот козырек фиксируют к стойкам пластинами и заклепками.

Сделать дымник на трубу своими руками не так сложно, главное – закрепить его надежно, чтобы зонт не сорвало ветром.

Как своими руками сделать дымник на трубу?

Другие похожие статьи по теме:

trubypro.ru

Как сделать дымник – защиту для трубы? » Сделай камин

Чтобы в дымовую трубу не попадали осадки, чтобы она не разрушалась льдом, её нужно защитить дымником. Мастера-жестянщики могут изготовить дымник на трубу самых причудливых форм, иногда на дымник устанавливают флюгер, указывающий направление ветра. Но сделать дымник простой конструкции на дымоходную трубу из металла или кирпича можно и своими руками.

Монтаж дымников

С давних времен дымники защищали дымоходы домов, не потеряли они своей актуальности и в наши дни. Если дровяные печи в домах сегодня редкость, то почти в каждом загородном доме есть камин, вытяжную трубу которого необходимо оградить от попадания в неё атмосферных осадков, птиц, осенней листвы и других посторонних предметов.

Нуждаются в такой же защите и все остальные трубы, выходящие на крышу: вентиляционные и дымовые трубы газовых отопительных приборов. Кроме защитной и декоративной функции, дымники способны выполнять ещё одну: они улучшают циркуляцию горячего воздуха в каминах и печах. Разберемся, как сделать дымник на трубу своими руками.

Виды дымников

Дымники могут отличаться друг от друга формой крыши, материалом изготовления, наличием дополнительных конструктивных элементов. Поэтому, прежде чем приступить к выполнению работ своими руками, стоит познакомиться с их разновидностями.

Формы крыши дымников

Достаточно внимательно посмотреть на крыши домов в какой-нибудь деревне или загородном поселке, чтобы убедиться в том, что человеческая фантазия неистощима на разные выдумки. Дымовые трубы украшают дымники самых разных форм, а некоторые умельцы приспосабливают вместо них дырявые чугунки, чайники, ведра и даже молочные фляги.

Если же вы хотите сделать настоящий красивый дымник своими руками, вам будет интересно узнать о том, какую форму ему можно придать. Различают следующие формы крыш дымников:

• Шатровая.
• Сводчатая (полуцилиндрическая).
• Двускатная.
• Четырехскатная (вальмовая).
• Четырехщипцовая.
• Шпилеобразная.
• Плоская и т. д.

На фотографиях ниже вы можете увидеть некоторые из перечисленных вариантов.

Дымник с вальмовой крышей

Дымник с четырехщипцовой крышей

Материалы

Материалами для изготовления дымников чаще всего служат оцинкованная или нержавеющая сталь, листовая медь. Они могут иметь полимерное покрытие различных оттенков для защиты от коррозии.

Для справки: если ваша печь или камин топятся дровами, не имеет смысла устанавливать на трубе окрашенный дымник. Он быстро потеряет цвет, покрывшись копотью и сажей.

Конструктивные особенности

Независимо от формы, дымники часто оснащаются дополнительными конструктивными элементами.

• Флюгер. Это и элемент декора, и указатель направления ветра. Нередко флюгер соединяют с заслонкой, которая прикрывает дымоход от ветра и обеспечивает свободный выход дыма с подветренной стороны. Таким образом, флюгер увеличивает печную тягу и обеспечивает эффективное отведение дыма. Изготавливают флюгер исключительно из металла. Чтобы флюгер свободно вращался, в конструкцию включают подшипники, которые придется периодически смазывать.

  Дымник с флюгером

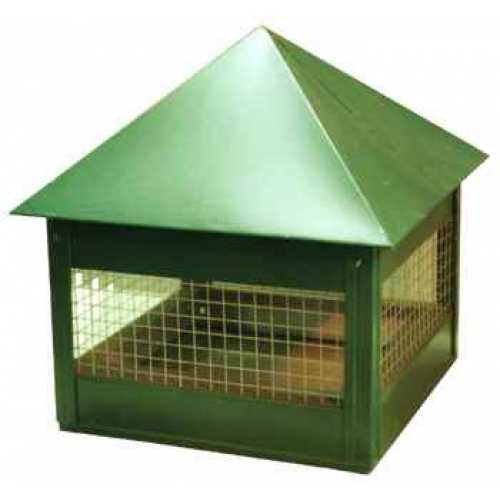

• Защитная сетка или решетка. Птицы часто используют дымовые трубы для устройства в них гнезд. Чтобы не допустить этого, а также защитить дымоход от попадания в него мусора, по периметру дымника крепят сетку.

  Дымник с защитной сеткой

• Вставка под основную крышу дымника. Устанавливается на некотором расстоянии под основной крышей дымника и используется для её защиты от горячего дыма.
• Откидная крышка. Чтобы упростить работу по регулярной чистке дымохода (см. Как прочистить дымоход), дымники могут снабжаться открывающейся крышкой. Либо сами дымники имеют съемную конструкцию

Как самостоятельно устроить дымник?

Рассмотрим, как сделать дымник на трубу своими руками на самых простых примерах. Такие дымники сможет сделать своими руками даже человек, никогда не имевший дела с изготовлением изделий из металла.

Сводчатый дымник

Для изготовления такого дымника своими руками вам потребуется всего пять простых деталей: согнутый дугой прямоугольный лист металла и четыре стойки.

Схема изготовления дымника со сводчатой крышей

1. Вырежьте из листового металла прямоугольник такого размера, чтобы в согнутом в дугу виде он перекрывал отверстие дымохода с большим запасом.
2. Если хотите украсить дымник, то сделайте на двух противоположных краях прямоугольника надрезы одинаковой длины и на одном расстоянии друг от друга, держа ножницы немного наискось, чтобы получились трапециевидные элементы.
3. Заготовьте четыре стойки из стального уголка или нескольких слоев кровельной стали. Изогните их, как показано на рисунке, и просверлите крепежные отверстия на концах.
4. Стойки закрепите с помощью заклепок на углах металлического прямоугольника.


   Внимание! Проследите, чтобы расстояние между парами стоек было не больше, чем просвет трубы, иначе вы не сможете правильно осуществить монтаж дымника.

5. Согните металлический лист дугой и вставьте готовый дымник в отверстие дымохода, чтобы концы стоек с крепежными отверстиями плотно прилегали к его внутренним стенкам.
6. Просверлите отверстия в кирпичной кладке и закрепите дымник длинными гвоздями или штырями.
7. С помощью плоскогубцев отогните нарезанные элементы кромки в разные стороны под прямым углом к плоскости крыши дымника.

Шатровый дымник

Дымник с шатровой крышей представляет собой пирамидку, состоящую из четырех одинаковых равнобедренных треугольников, его несложно сделать своими руками. Крутизна скатов крыши зависит от размера основания треугольников — чем они меньше, тем круче получатся скаты.

Внимание! Чтобы все сделать правильно, сначала сделайте чертеж дымника (развертку) на большом листе картона или бумаги. Вырежьте модель, согните её по диагоналям (ОК, ОЛ, ОМ) и примерьте к дымоходу. На основании данных примерки увеличьте или уменьшите размер основания треугольника (КЛ).

Схема изготовления дымника с шатровой крышей

1. Перенесите готовую развертку на лист металла, не забыв оставить по краям кромки.
2. Вырежьте заготовку ножницами по металлу.
3. Положите развертку на верстак и прокуйте ребра ОК, ОЛ и ОМ киянкой.
4. Согните кромки по краям заготовки и прокуйте их. Чтобы сделать конструкцию более прочной и жесткой, в кромку можно закатать проволоку (см. рисунок).
5. Соедините края развертки простым фальцем. Из рисунка видно, как это сделать: сначала согните кромки, чтобы они были перпендикулярны к основной плоскости и параллельны друг другу. Затем загните более высокую кромку (12 мм) на короткую (6 мм). Прокуйте фальц, чтобы он оказался в одной плоскости с одной из граней дымника.
6. Заготовьте четыре металлические стойки и приклепайте их к каждому скату крыши дымника.
7. Закрепите дымник в трубе металлическими штырями.

Конусный дымник

Такой дымник чаще всего устанавливают на круглые металлические трубы.

Развертка конусной крыши дымника

1. Начертите на листе кровельной стали круг, радиус которого больше радиуса трубы.
2. Проведите через центр круга перпендикулярные осевые линии. На точку пересечения одной из этих линий с окружностью (О1) поставьте ножку циркуля, установите между его ножками расстояние, равное радиусу окружности, и сделайте на ней засечку (точка Б).
3. Соедините засечку с центром окружности. У вас получится сегмент АОБ, равный 1/12 круга и позволяющий получить небольшую конусность. Для увеличения крутизны конуса этот сегмент делают вдвое больше.
4. Прежде чем вырезать сегмент АОБ из заготовки, оставьте по его краям кромки для соединения в фальц. Как и в предыдущем случае, ширина одной кромки должна составлять 6 мм, а второй — 12 мм.
5. Сверните готовую деталь в конус и зафальцуйте кромки.
6. Приклепайте к конусу 3–4 металлические стойки и установите дымник на трубу. Украшением такого дымника может послужить флюгер.

sdelaikamin.ru

Делаем дымники на трубы своими руками

Устройства для отвода угарных газов является важнейшей частью любой системы отопления. При ее проектировании важно предусмотреть защиту дымохода от попадания мусора, атмосферных осадков. Для этого на трубу устанавливают специальную конструкцию – дымник, или флюгарку. При грамотном планировании его можно сделать самостоятельно.

Содержание статьи

Что такое дымник: предназначение и требования к конструкции

Он представляет собой конструкцию защитного типа, предотвращающую засорение дымохода и предохраняющую его от влаги. Изготавливается чаще всего из нержавеющей стали или оцинкованного железа. Из-за относительно небольшого спроса дымники не изготавливаются в промышленных масштабах. Именно поэтому чаще всего их делают собственными руками.

Какие функции, помимо защитных, может выполнять дымник? Прежде все – эстетическую. Его форма может быть любой, в зависимости от желания и технических возможностей. Но прежде, чем разрабатывать детали необходимо определиться с основными требованиями к конструкции. Они заключаются в следующем:

1. Материал изготовления не должен терять своих свойств под воздействием внешних погодных факторов. Именно поэтому выбирается сталь достаточно гибкая для обработки, но и в то же время – не ржавеющая под воздействием влаги.
2. Форма дымника может быть разнообразна. Но главное, чтобы он закрывал трубу дымохода. Также на его поверхности не должен скапливаться мусор или вода. Поэтому верхняя часть конструкции делается скатной.
3. Не ухудшает тягу. После установки циркуляция воздушных масс должна оставаться на прежнем уровне. Безусловно, дымник будет несколько ухудшать этот показатель из-за возникновения завихрений воздуха при отражении от его поверхности. Но при правильном выборе конструкции такое влияние будет минимальным и тяга будет хорошая.

Итак, определившись с основными условиями конструкции дымника, можно переходить непосредственно к процессу его изготовления.

Выбираем форму

В настоящее время существует масса форм и строений защиты дымоходов. Выбор зависит от внутреннего и внешнего диаметра трубы, ее формы и желаемого внешнего вида конструкции. Если необходимо, чтобы дымник выполнял лишь защитную функцию, можно выбрать из следующих видов.

Шатровая

Одна из самых распространенных форм. Представляет собой стальной конус, который крепится к трубе с помощью стоек. Они устанавливаются на основание с размерами, немного превышающие габариты трубы.

Для дополнительной защиты от мусора можно прикрепить стальную сетку. Однако размер ее ячеек должен быть большой, чтобы вся конструкция не препятствовала прохождению воздушных потоков.

Сводчатая

Данный тип конструкции удобен для прямоугольных дымоходов. Ее изготовление еще проще, чем сводчатое. На каркасную рамку крепится изогнутый лист металла. Нижняя часть также повторяет форму трубы для простого монтажа.

Кроме этих типов дымников существует еще большое количество форм и видов. Однако их изготовление собственными руками трудоемко и не всегда осуществимо.

Инструменты и чертеж

Для изготовления дымника-флюгарки потребуется лист оцинкованной или нержавеющей стали. Его толщина должна быть в пределах 0,5-0,8 мм, такие размеры смогут обеспечить должную жесткость будущей конструкции и механическую прочность.

Оптимальный набор инструментов:

1. Ножницы по металлу, плоскогубцы и шлифовальный камень.
2. Заклепки стальные
3. Жесткая основа для проковки. Можно использовать стальной лист большой толщины.
4. Молоток или киянка.
5. Измерительный инструмент – рулетка, линейка.

Количество материала подбирается согласно чертежу. В качестве основы будущей конструкции можно использовать следующие примеры.

Это наиболее простые конструкции, которые смогут обеспечить надежную защиту коаксиального дымохода.

Изготовление

На первом этапе необходимо замерить габариты трубы. Верхняя защитная крышка дымника должна быть на 2-3 см больше, чем наружный размер дымохода. Каркас основания на – 2-3 мм. Затем можно приступать непосредственно к изготовлению.

На стальном листе с помощью маркера намечаются контуры будущей конструкции. С помощью ножниц по металлу вырезаются основные элементы. После этого края выравниваются плоскогубцами и зачищаются на шлифовальном камне. Это очень важный этап, так как малейшая неточность может привести к непоправимому браку или неправильным размерам готового дымника.

Соединять конструкцию следует узловым методом. Для этого оставляют монтажные кромки (по 5 и 12 мм), а затем загибают их. После изготовления фальца они просто вставляются друг в друга и проковываются. Для улучшения прочности изделия соединение усиливается заклепками.

Готовую конструкцию устанавливают на дымоход. Обычно дополнительные крепления не используются. Они могут повредить целостность трубы и будут мешать периодическим прочисткам от сажи.

Как видно, самостоятельное изготовление дымника – занятие не сложное. Главное выдержать необходимые размеры и обеспечить должную жесткость креплений.

dearhouse.ru

Как самостоятельно изготовить дымник

Непременным атрибутом крыши загородного дома является дымоход, через который отводятся продукты сгорания, образующиеся в результате деятельности камина, котла или печи.

Для успешного функционирования дымовой трубы внешнюю ее часть, что находится на улице, защищают при помощи специального металлического изделия – колпака, или дымника.

Он выполняет ряд важнейших задач как элемент отопительной системы – увеличивает тягу, не допускает попадания в канал различного рода мусора, осадков, защищает от ветра, а также служит декоративным украшением.

Конструктивное исполнение

Устройство колпака не отличается особой сложностью. Сразу же уточним: согласно нормам СНИП, на выходе газовых котлов не устанавливают дефлектор – это может привести к опасным сбоям в работе. Для такого случая используют простой зонтик, предотвращающий попадание в канал осадков и крупного мусора.

Металлоизделием, которое называют флюгаркой, дымником или колпаком, закрывают дымовую трубу, ведущую от камина или твердотопливного котла.

Форма колпака зависит от формы дымохода: квадратные и прямоугольные дымовые трубы венчают маленькие скатные «крыши», на круглых трубах чаще используются округлые формы, конусообразные.

Хотя определенных требований в этой части нет, на функциональность форма влияет мало, и в конечном итоге все решает вкус владельца.

Так как одна из задач дымника – повысить эстетическую привлекательность трубы, практикуется использование кованых фрагментов при его изготовлении, крепление к навершию различных фигурок и флюгеров. Хотя от последнего обстоятельства не в восторге специалисты: говорят, что постоянная вибрация от крутящегося флюгера может стать причиной уменьшения срока службы кирпичной кладки дымохода.

Дымник состоит из:

• зонта-крышки – эта часть отвечает за защиту от осадков и мусора;
• стоек-ножек;
• изогнутого уголка-капельника – вода, которая стекает, отводится по этому элементу.

Эффектно, красиво и недорого

Можно выбрать колпак из множества представленных моделей самых различных форм и размеров, а можно – сделать самостоятельно, вооружившись набором необходимых инструментов и материалов.

При выполнении дымника своими руками открывается прекрасная возможность проявить фантазию, украсив крышу оригинальным и интересным элементом. И это не единственный плюс: нужно учитывать также то, что самодельный вариант обойдется гораздо дешевле заводского.

Если это первый опыт – лучше взяться за более простую модель, и впоследствии усовершенствовать свои навыки. К примеру, несложен в исполнении сводчатый (полукруглый) дымник.

Подготовительная работа, или учимся на чужих ошибках

Тысячи умельцев берутся за создание архитектурного элемента, украшающего дымоход, самостоятельно. И далеко не всегда все протекает гладко. Зато теперь в публичном доступе есть общие рекомендации, как не допустить типичных ошибок.

Во-первых, для более сложных конструкций рекомендуется предварительно создать чертеж и выполнить все детали из плотного картона. Только проверив, все ли четко стыкуется, все ли узлы получится выполнить, приступают к изготовлению дымника из металла.

Во-вторых, необходимо в точности следовать измерениям. Все замеры должны производиться с тщательностью, в противном случае усилия будут потрачены напрасно, и колпак не подойдет по размеру.

Материалы и инструменты

Требования к металлу, который используется для изготовления колпака, включают долговечность, способность выдерживать высокую температуру и коррозионную устойчивость – ввиду того, что контролировать состояние этого элемента слишком хлопотно.

Для изготовления используются:

• оцинкованная сталь;
• нержавеющая сталь;
• медь.

Медные изделия выглядят стильно, служат долго, однако стоит этот металл дорого. Оцинкованная сталь стоит дешевле и может иметь полимерное покрытие, которое увеличивает срок службы, а также позволяет выбрать расцветку, близкую или идентичную оттенку кровельного материала.

Как известно, на долговечность влияет толщина металла – чем она больше, тем лучше, но одновременно повышается сложность обработки. Оптимальным значением является толщина 0,5 мм.

Из инструментов понадобятся:

• ножницы по металлу;
• дрель или перфоратор;
• молоток;
• линейка, рулетка;
• маркер для разметки;
• листовой металл;
• металлический уголок для стоек и базы-основания;
• заклепки.

Производим замеры

Перед изготовлением нужно рассчитать параметры конструкции и начертить будущее изделие.

Первостепенную важность при вычислениях имеет диаметр трубы.

Необходимо, чтобы дымник полностью закрывал верхние горизонтальные плоскости дымохода.

Поэтому также нужно измерить:

• длину и ширину дымовой трубы;
• расстояние от расширения до верха (если дымоход имеет расширение в верхней части).

Чтобы конструкция без проблем наделась на дымоход, к полученным размерам прибавляем 0,5 см.

Изготавливаем изделие

Основание делаем в виде прямоугольника – из уголка, в соответствии с замерами.

Далее готовим четыре ножки с отверстиями под крепеж – они будут соединять основание (крепить будем по углам прямоугольника, изогнув монтажную кромку стойки-ножки в нижней части) и крышку.

Из листа оцинкованного металла вырезаем прямоугольник заданных размеров и сгибаем его дугой – получается крышка.

Соединяем все детали с помощью заклепок.

Для формирования «лепестков» можно сделать по краям крышки надрезы, отступая по 4-5 см, и затем загнув надрезы вверх. Эта несложная операция сделает дымник намного привлекательнее.

Монтируем колпак

Завершающий этап – это монтаж готового дымника на дымовую трубу.

На этой стадии, как правило, не возникает сложностей: готовое металлическое изделие устанавливают на дымоход, крепление производится при помощи анкерных болтов.

В видеоуроке представлен еще один несложный вариант, который подходит для самостоятельного исполнения.

okrovle.com

Дымник на дымоход — неотъемлемая часть

Содержание:

Для большинства жителей страны понятие «дымник» малознакомо, да и не нужно. В наше время дым связывают больше с костром или пожаром.

Не дымом единым

Сейчас их не очень заметно. А раньше, в былые времена, когда печное отопление было доминирующим, они использовались повсеместно. Дымоходы, а попросту дымари, строились большие, на несколько квартир с широким устьем. В такой ситуации дымник являлся неотъемлемой частью дымаря.

Использование газа и альтернативных источников энергии привело к созданию новых дымоходов – газоходов, а то и вообще их отсутствию. Хотя для дымовых труб требования остались прежние. Согласно п. 6.6.2.14 СНиП 41-01-2008 «Устья дымовых труб следует защищать от атмосферных осадков. Зонты, дефлекторы и другие насадки на дымовых трубах не должны препятствовать свободному выходу дыма».

Дымники можно применять как для дымоходов, так и для газоходов и вентиляционных каналов. Эти устройства представляют собой различные по форме и материалу насадки.

Устанавливая дымники на дымоход, преследуется несколько целей:

• защита от разрушения кирпичного дымохода;
• предотвращение от попадания в дымоход атмосферных осадков и посторонних предметов;
• элемент украшения.

Классификации поддаются

Простые дымники

С дымниками не так все просто как может показаться на первый взгляд. Они вроде бы одинаковые, но фактически разнятся по назначению и конструкции.

Самые простые дымники для дымоходов устанавливаются на теплые (или холодные) дымовыводящие трубы и вентиляционные каналы. Это преимущественно высокие дымоходы, в которых продукты сгорания, дойдя до устья, уже остыли.

Для таких труб применяется квадратная двускатная (четырехскатная) или круглая конусная насадка из жести или черного металла, покрытого краской. Может применяться металл, покрытый пуралом, что продлит срок службы изделия. Цвета бывают разные и можно подобрать под цвет кровли.

Обычно такие дымники снабжаются защитной сеткой для предотвращения попадания в дымоход листьев и птиц. Размеры бывают самые разные.

Цена простого дымника 40х40 см – 2 тыс. р., а стоимость защитной сетки – 800 р.

Дымники на трубы от печей и каминов

Наличие печи или камина в доме обусловливает более высокую температуру продуктов сгорания. Обычные дымники для дымоходов в этом случае не годятся, поскольку быстро прогорают от высоких температур.

На дымоходы от печей и каминов устанавливаются дымники с теплоотражающим экраном, который позволяет снизить нагрев дымника и соответственно увеличить его срок эксплуатации.

Еще одним нюансом использования теплогенераторов на твердом топливе является вылет искр. Поэтому дымники на дымоход от твердотопливных агрегатов снабжаются искрогасителями, что соответствует п. 6.6.2.15 СНиП 41-01-2008 «Дымовые трубы для печей на дровах и торфе на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 5?5 мм».

Для изготовления дымников с теплоотражающим экраном обычно применяется нержавейка, которая устойчива к термическим воздействиям и коррозии. Но лучшим материалом является, конечно, медь. Дымник из меди прослужит не один десяток лет.
Форма и размер могут быть самыми разнообразными, а цена на дымник с защитным экраном 40х40 см составляет 3500 р.

Дымники для труб газовых котлов и котельных

В деле конструирования дымников инженерная мысль создала неповторимое изделие – двухэтажный дымник. По мнению специалистов, такая конструкция способствует увеличению вентиляции, а также тяги. Несомненным является то, что наличие второго яруса благоприятствует остыванию продуктов сгорания, а это, в свою очередь, предотвращает образование конденсата. В конечном итоге срок службы изделия увеличивается.

Такой сложный дымник – отличный вариант для комбинированных дымоходов, когда вентиляционные каналы и газоходы (дымоходы) расположены совместно. Внутри дымника для газохода предусматривается выпуск от второго яруса – труба, которая при монтаже наденется на газоход. Таким образом, отработанные газы или дым выводятся наружу минуя зонт первого яруса.

Необходимость дымников с выпуском для газохода связана и их универсальностью, ибо они применимы для котлов и котельных всех типов, в т. ч. дизельных. Для агрегатов на дизельном топливе применяются дымники для дымоходов из кислотостойкой нержавеющей стали.

У дизельных котлов имеется особенность – в составе продуктов сгорания присутствует большой процент углекислоты, что является губительным для простых металлов. Выпускная труба из жаропрочной нержавейки существенно продлевает время эксплуатации дымника.
Цена сложного дымника 40х40 см колеблется от 2500 р.

Самостоятельный дымник

Человеку никогда не имевшим дело с кровельным железом трудно будет самостоятельно сделать дымник. Но при желании с помощью ножниц по металлу и киянки смастерить дымник своими руками все же можно. Не лишней будет инструкция по изготовлению.

Самыми простыми в чеканке считаются сводчатые дымники и конусные – зонты. Правда, с конусными придется повозиться, вырезая окружность. Но зато у них крепление проще.

Внимание! Потренироваться в изготовлении колпака лучше сначала на листе картона.

1. Прежде всего, нужно замерить сечение дымохода.
2. На листе жести начертить окружность с диаметром на 10 см больше, чем дымоход. Это для пологого ската. Если необходимо увеличить крутизну конуса, то и диаметр нужно увеличивать.
3. Через центр окружности проводятся осевые линии, получается четыре сегмента. Один из сегментов делится пополам и эта часть вырезается, что составляет 1/8 круга. Сам круг тоже подлежит обрезке.
4. Края реза сегмента загибаются: один на 12 мм, другой на 6 мм, чтобы соединить в фальц. Заготовка сворачивается на конус и кромки вальцуются.
5. Подготавливаются стойки из сложенной втрое жести и «юбка» – кусок трубы, который надевается на дымоход.
6. Просверленные стойки крепятся на заклепках сначала к зонту, потом к «юбке». Дымник готов.

Конструктивно разные дымники на дымоход выполняют одни и те же функции. Какую форму выбрать решает сам хозяин. Было бы неплохо, чтобы насадка сочеталась с конструкцией и цветом кровли.

fireplace.su
