Дымники на кирпичные трубы своими руками, советы

Сегодня вы узнаете как, и из чего, можно изготовить дымники на кирпичные трубы своими руками. Дымник, он же колпак, зонтик или флюгарок — очень важный элемент, выполняющий несколько функций.

Прежде всего дымник закрывает трубу от осадков — снега и дождя, то есть выполняет роль зонтика.

Кроме того — это колпак, который удерживает и гасит искры, вылетающие с дымохода. То есть, выполняет защиту, предотвращая риск возникновения пожара.

Следующая, не менее важная функция — обеспечение тяги. Дымник устроен таким образом, что происходит регулировка воздушных потоков в канале.

В результате улучшается тяга, обеспечивается лучшее горение, исключается риск отравления угарными газами.

Дымники на кирпичные трубы

Как видите, положительных сторон у дымников очень много. Он надёжно защищает дымоход от попадания мусора, от порывов сильного ветра и так далее.

К тому же, если колпак сделан с любовью — то он может служить украшением вашего дома.

Материал для изготовления дымников

Итак, если вы решили изготовить дымник своими руками, то, прежде всего следует определиться с материалом. То есть, решить, из чего его изготавливать.

Как видно из описания функций дымника, он, прежде всего, должен быть выполнен из негорючих материалов.

Дымник из кирпича для трубы

Это может быть дымник из кирпича для кирпичной трубы. В принципе это красиво, надёжно, долговечно.

Конечно, если колпак выполнен профессионалом и с применением правильного раствора для дымоходов.

Но, если у вас дымоход не кирпичный или вы решили изготовить новый колпак на старый дымоход, то выложить дымник из кирпича, для новичка, будет сложно.

Металлический дымник для дымохода

Чаще всего, и этому есть объяснение, колпаки изготавливают из металла.

Качественный металл — это долговечный, прочный и надёжный материал. В целом, он не создаёт большой нагрузки на конструкцию дымохода.

Для изготовления дымников подойдёт:

  • Профлист — материал недорогой, доступный, удобный в работе. Срок службы колпака до 10 лет;
  • Нержавейка, как и профлист, недорогая и доступная, прослужит лет 15, 20;
  • Оцинковка может прослужить до 30 лет;
  • Сталь стоит недорого. Прослужит колпак до 15 лет;
  • Цинк-титан дорогой, но долговечный. Срок эксплуатации более 50 лет;
  • Медь, при правильном монтаже, также будет служить более полувека.
Медный дымник

Виды флюгарок

Огромное разнообразие существующих флюгарок поражает воображение. Здесь есть где проявить фантазию и воплотить её в реальность.

Многие колпаки — это настоящие произведения искусств. Здесь и кованные, ажурные узоры, представители флоры и фауны.

Вы можете воплотить в реальность всё, что пожелаете. Однако, не следует забывать — что основная функция дымников — защита дымохода.

А все произведения искусств не должны препятствовать выходу продуктов горения.

Также, важно исключить возможность налипания снега или образования сосулек на колпаке.

В первую очередь следует думать о практичности и функциональности колпака.

А если вы впервые собрались изготовить его своими руками, то, лучше всего остановиться на простом варианте в виде покатой крыши.

Изготовление дымника своими руками

Для того, чтобы изготовить дымник самостоятельно, вам понадобятся инструменты для работы с металлом.

Можно изготовить колпак при помощи сварочных работ, а можно с помощью заклёпок.

Второй способ, более доступный широкому кругу новичков, детально показан в видео.

Коротко можно описать процесс следующим образом:

  • Рисуем дымник на бумаге. То есть, проводим расчёт и делаем чертёж.
  • Соз

kirpichman.ru

Дымники на трубу — фото и описание в каталоге Grand Line на официальном сайте

Дымник на трубу (другие названия: флюгарка, зонт на трубу, колпак на трубу) необходим для защиты печных, вентиляционных и каминных труб от попадания осадков. Отсутствие дымника может привести к разрушению трубы, т.к. флюгарка защищает внешнюю сторону трубы от влаги и, как следствие, обмерзания, что, в свою очередь, способствует разрушению кирпичной кладки. Именно для этих целей на трубе разработан капельник, отводящий воду сразу на кровельное покрытие. Благодаря основанию дымника (стальной обруч), достигается дополнительная защита от разрушения, т.к. оно стягивает верхнюю часть трубы.

К тому же дымник придает кровле эстетичный и законченный внешний вид.

Дымник на трубу изготавливается по индивидуальному размеру (достаточно знать периметр трубы*) в любом из покрытий ТМ Grand Line®: Quarzit, Quarzit Lite, Safari, Colority® Print, Velur® и других покрытиях из ассортимента.**

Внимание!Изделие не предназначено для установки и эксплуатации в условиях, если воздушные потоки будут достигать скорости 15 и более метров в секунду.

*Просьба учитывать: неровности кладки, асимметрию трубы. Для предотвращения сложностей установки дымников и колпаков производитель может незначительно увеличить заявленные размеры периметра изделия.
Возможно изготовление дымников по эскизам и нестандартной конфигурации (в т.ч. двойных, тройных, многоуровневых), а также изготовление основания изделия с капельником/без капельника. Стоимость и подробности уточняйте у менеджеров.

**Продукция может отличаться от представленной на рисунках.

Стандартная конфигурация

Стандартный дымник Прямоугольный дымник

Нестандартные конфигурации флюгарок

Дымник с жалюзи Дымник с сеткой Дымник двухуровневый

www.grandline.ru

Кладка кирпичной дымоходной трубы — Мастерская колпаков

В этой статье мы обратим внимание на сложные моменты кладки дымоходной печи из кирпича. Наша продукция (дымники, кожухи) защищает оголовок трубы от разрушения, но надёжно работает только тогда, когда сама труба выложена правильно.

Самым надежным дымоходом станет труба из красного обожженного и полнотелого глиняного кирпича, выложенная при помощи пористого и теплого известкового раствора. Швы такого дымохода дышат внутри, не запотевают, хорошо пропускают воздух, обеспечивая тем самым долгий срок службы кирпичной трубы.

Привычный многим цементно-песчаный раствор не годится для кладки дымоходных труб под кровлей. Он сравнительно легко трескается от перепадов температуры, не пропускает воздух и очень плотен. Из-за того что раствор запотевает, образуются потеки, которые при смешивании с сажей проникают сквозь швы печных стенок и портят побелку, а также издают неприятный запах. Вместо извести в раствор может добавляться глина. А вот оголовок трубы (над кровлей) часто выкладывают с помощью цемента и это правильно.

Эффективность трубы зависит от силы тяги, которая, в свою очередь, зависит от высоты дымохода.

Минимальная высота должна составлять 5 м. Чем ближе головка изделия расположена к коньку крыши, тем больше высота дымохода и тем меньше сама головка. Тяга в дымоходе создается потоками воздуха, идущими снизу вверх. Такое движение воздушных масс создает небольшое разрежение, и в стояке конструкции возникает тяга.

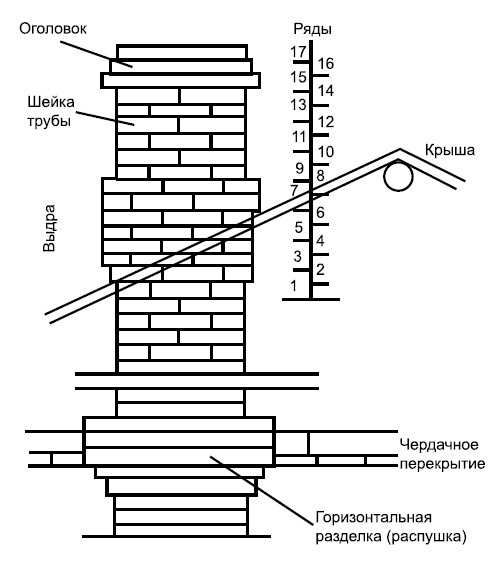

Схема кирпичного дымохода и основные термины


Выбор материала для кладки кирпичного дымохода

Важный момент при строительстве дымохода – выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:

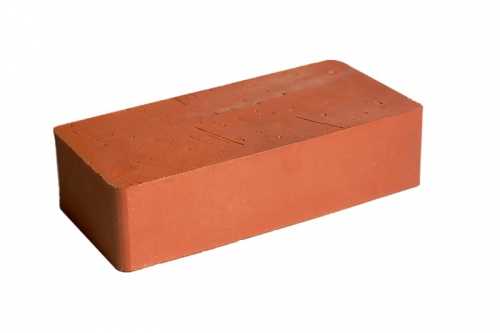

  1. Красный полнотелый шматочный или керамический кирпич – хорошо обожженный. Материал имеет ровные края и четкую прямоугольную форму. При простукивании красного кирпича слышен характерный «металлический» звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки – 200.
  2. Кирпич розового цвета – недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для кладки менее важных участков.
  3. Темно-коричневый кирпич (пережженный) – оптимальный вариант для кладки фундамента дымохода.
  4. Размер кирпича для обустройства дымохода – 25*12*6,5 см.

Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода.

Кладка разных частей конструкции отмечается использованием рабочего раствора отличного по составу:

  • область дымохода выше кровли выкладывается на цементно-песчаную смесь;
  • кладка под кровлею осуществляется известковым или цементно-известковым раствором.

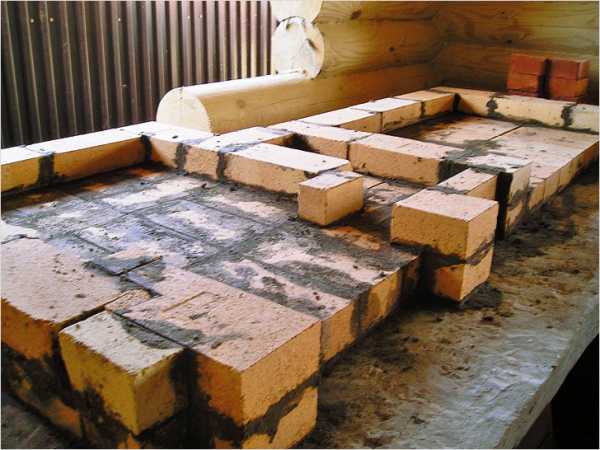

Устройство фундамента дымохода

Отдельный фундамент требуется только для труб, относящихся к группе коренных. Например, фундамент под дымовую трубу котельной.

Фундамент кладётся аналогично фундаменту под печь, теми же способами и с учётом таких же требований.



А собственно монтаж дымовой трубы котельной осуществляется согласно предварительно рассчитанной порядовке.


Кладка печной конструкции

Дымовой канал печи не может быть меньше 130х130 мм. Такое сечение дымохода соответствует печи, имеющей теплоотдачу до 3500 Вт. Для печей большей мощности сечение дымохода должно быть 260х260 мм. В зависимости от размера сечения дымового канала, кладку ведут несколькими способами:

  1. «Четверик» – в 4 кирпича.
  2. «Пятерик» – в 5 кирпичей.
  3. «Шестерик» – в 6 кирпичей.

Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость – дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.


Вывод кирпичного дымохода над крышей

Кладка дымовой трубы из кирпича начинается с шейки печи (находится на перекрыше). Шейка не доводится до перекрытия чердачного на несколько рядов (2 – 4) . Здесь устанавливается задвижка. Далее проводится кладка с расширением.

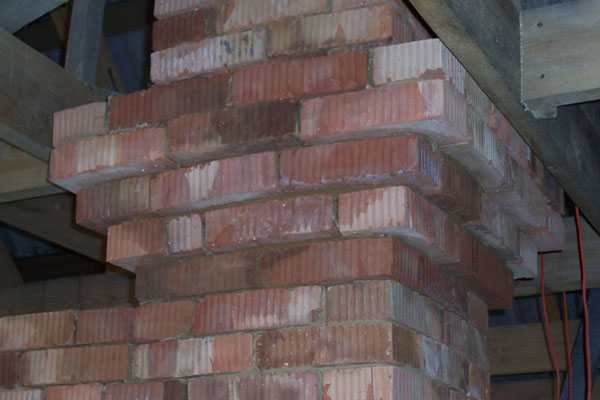

Полученное утолщение на трубе именуется «распушкой» и выполняется на уровне нахождения перекрытия. От неё до кровли, через весь чердак (по высоте) проходит часть трубы, именуемая стояк. С внешней стороны крыши (кровли) имеется второе утолщение (выдра).


Для защиты от проникновения влаги внутрь чердачного помещения в том месте, где труба проходит через кровлю, делается гидроизоляция дымовой трубы на крыше.

Выдра на 100 мм от трубы нависает над поверхностью крыши по всему периметру трубы и отводит осадки на крышу.

Чуть выше внешней части крыши, над выдрой, идёт шейка трубы, площадь которой в плане равна площади стояка. На верхнем конце шейка расширяется. Здесь выполняется оголовок.


Над ним, в целях защиты трубы от попадания в неё влаги (дождь, снег и т.п.) и улучшения тяги ставится дымник (флюгарка).

Распушка и выдра – наиболее сложные в техническом плане элементы дымовой трубы. Они кладутся, удлиняясь от ряда к ряду на 60-70 мм по длине и ширине.

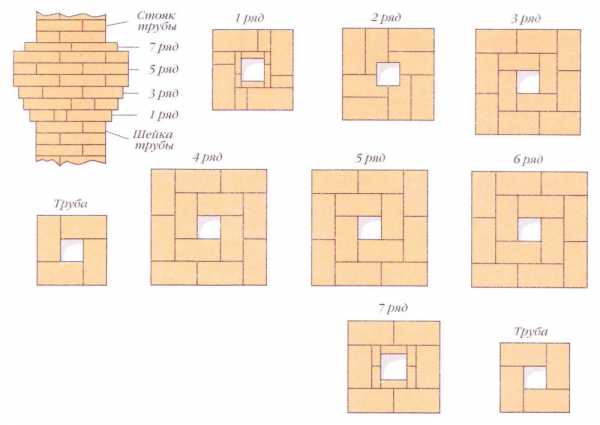

Распушку кладут, отступив от перекрыши на небольшое расстояние. Типовой вариант порядовки распушки:


Порядовка выдры (вариант):


Существуют варианты изготовления выдры из армированного железобетона и распушки со специальными заполнителями.

Но, если вами выполняется кладка дымовой трубы из кирпича, выбирать их советуем только в том случае, если вы имеете необходимый опыт работы.

Контроль вертикали производят по строительному отвесу. Кладка кирпича ведется со смещением швов (т. е. делается перевязка).

Основные критерии кладки

Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.

Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.

Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами — уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется — этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).

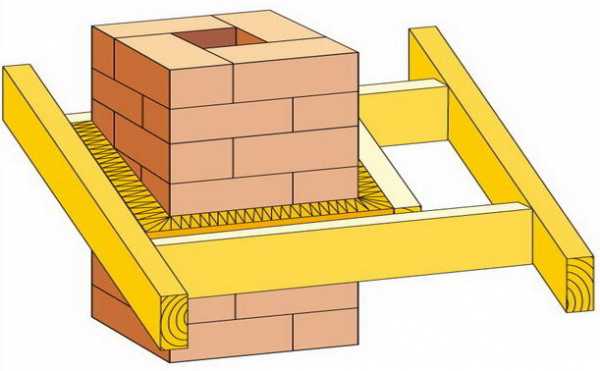

Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру — базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.

После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.


Типичные ошибки при возведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

  1. Плохой фундамент или основа
  2. Неподходящий кирпич
  3. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
  4. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
  5. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
  6. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

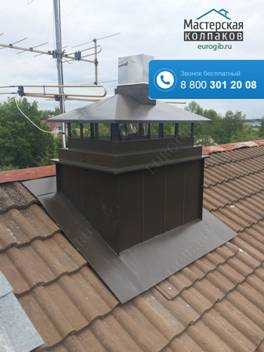

Защита оголовка трубы

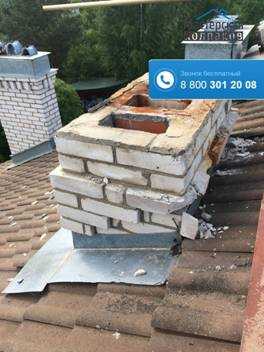

Со временем кирпичная труба разрушается от перепадов температуры и осадков. Защитить, а иногда и восстановить её помогают наши изделия – дымник и чехол на трубу:

Основные функции дымника на трубу:

  • Защита от попадания в трубу осадков и мусора
  • Защита от птиц (они могут устроить в трубе гнездо)
  • Усиление тяги
  • Защиты дымоходной трубы от разрушения.

К тому же дымник на крыше это просто красиво – составляя с кровлей единое целое, дымник придаёт трубе законченный вид.

Заказать дымник или защитный кожух на трубу можно отправив эскиз на [email protected]
