Коптильня холодного копчения на даче — это великолепный инструмент для создания деликатесных закусок, которыми можно наслаждаться тут же — на лоне природы. Можно купить такой аппарат, но интереснее изготовить его своими руками. Процесс создания не требует особых навыков, средств и усилий. Перед тем как мастерить агрегат, необходимо понять принцип обработки продуктов дымом и определиться с конструкцией коптильни.

Содержание материала

Метод холодного копчения

Коптильня с рассматриваемым принципом действия состоит из трех частей:

• топка, т. е. дымогенератор;
• дымоход;
• коптильная камера.

При активном тлении дерева температура в зоне очага достигает 1500 градусов. Горящая щепа отдает тепло, образуя дым, необходимый для окуривания полуфабриката.

Но именно из-за этой высокой температуры образуется много побочных веществ — ПАУ (полициклические ароматические углеводороды).

Также рекомендуем прочитать:

Эти органические компоненты, в основном состоящие из водорода и углевода в свою очередь образуют вредные бензольные соединения. В повседневном лексиконе — угарный газ. Он образуется при сгорании практически всех видов горючих материалов: бензина, угля, газа, древесины. Эти загрязняющие вещества попадают в окружающую среду с отходами транспорта, промышленности, энергетики. Содержащиеся в нем канцерогены и фенолы негативно сказываются на здоровье и, по некоторым данным, могут провоцировать раковые заболевания. Помимо этого, в процессе горения выделяется сажа, абсорбирующая эти ПАУ.

Интересный факт: копченость, приготовленная природным способом, но без соблюдения технологии, даже вреднее покупного деликатеса, сделанного с помощью «жидкого дыма». Особенно это касается продуктов горячего копчения.

Отравлению побочными компонентами дыма или в результате неправильной засолки полуфабриката подвержены дети и люди, имеющие проблемы с пищеварением. В любом случае злоупотреблять ароматным деликатесом нежелательно.

Какие бывают дымарни

Еще в Средние века люди научились естественным способом избавляться от нежелательных примесей при копчении. Они рыли штольни или укладывали длинные трубы между топкой и коптильной камерой. При этом происходит охлаждение дымовой смеси до 30 градусов и конденсирование влаги и смолы на стенках дымохода. Таким образом, все вредные вещества и сажа успевают оседать, и к продукту поступает уже чистый очищенный дым.

В зависимости от конструкции топки, то есть дымогенератора и габаритов коптильной емкости, различают мобильную и стационарную установки. Тут уж выбор будет зависеть от целей кулинарии (для себя или на продажу) и эстетического оформления на дачном участке.

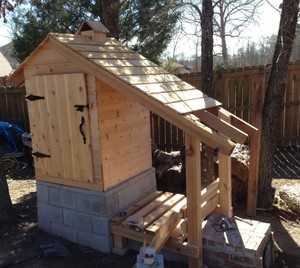

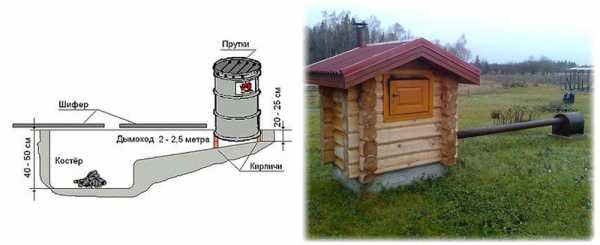

Долговечная стационарная конструкция

Можно соорудить стационарную коптильню своими руками.

Задача установки, которой пользовались еще наши предки (ее еще называют дымарней), состоит в охлаждении дыма до нужной температуры. При этом продукт обрабатывается в щадящем режиме, без разрыхления своей консистенции и с сохранением всех природных компонентов. Увеличение срока годности деликатеса — еще одна полезная функция холодной дымовой смеси.

Для сооружения понадобится вырыть две ямы на расстоянии трех-четырех метров друг от друга, с соблюдением уклона между ними порядка 20 градусов. В идеале лучше использовать естественный рельеф участка. Яму на возвышенности делают 60х60 см или шире, в зависимости от желаемых объемов производства. Глубина — в два штыка.

Для топки роют углубление поменьше, примерно 50 см в ширину и 70 см в длину, глубина та же. Траншея между ними прокладывается исходя из материала. При укладывании трубы траншея может быть узкой, а если это кладка, то шириной в три кирпича. Углублять сильно не стоит, достаточно присыпать конструкцию землей -для эстетики.

После окончания земельных работ на песчано-щебневую подушку закладывают фундамент. Для коптильни — ленточный (можно без опалубки), на уровне с дымоходом, для топки — сплошной, на 10 см ниже уровня трубы.

После его высыхания делают кладку. Боковые стенки дымогенератора выкладывают из огнеупорного кирпича на раствор из глины с добавлением соли и жидких гвоздей. Такая эластичная смесь не потрескается при высоких температурах и обеспечит необходимую герметичность. Сверху конструкцию накрывают листом железа или закладывают кирпичом на арматурную решетку.

Если в хозяйстве есть печная дверца, то ширину дымогенератора подгоняют под нее. Хотя ее можно не устанавливать, используя металлическую заслонку. Но все же, для регулирования тяги, желательно предусмотреть удобно закрывающуюся крышку, а также зольник, отделяющийся от камеры сгорания решеткой (колосниками). В готовую конструкцию монтируют трубопровод, который также обкладывается кирпичом или камнями.

При отсутствии необходимого уклона между камерами на ленточном фундаменте укладывают искусственное возвышение, к примеру, из шлакоблока в три ряда. Здесь можно использовать обычный цементный раствор, но с обязательным контролем уровня постройки.

Сама коптильная камера — полет для фантазии. Ее можно выложить из красного кирпича или сделать каркас и обшить его с двух сторон вагонкой. Интернет пестрит вариантами конструкций, облагораживающих дачный участок. Главное — герметичность, широкая дверца и наличие полочек и крюков для продукции. Если шкаф ставится на короб из шлакоблока, днище можно и не делать, заменив его решеткой.

Растапливаем, проверяем — и дымарня готова.

Облегченный вариант коптильни

Для упрощения конструкции можно выполнить агрегат иным способом.

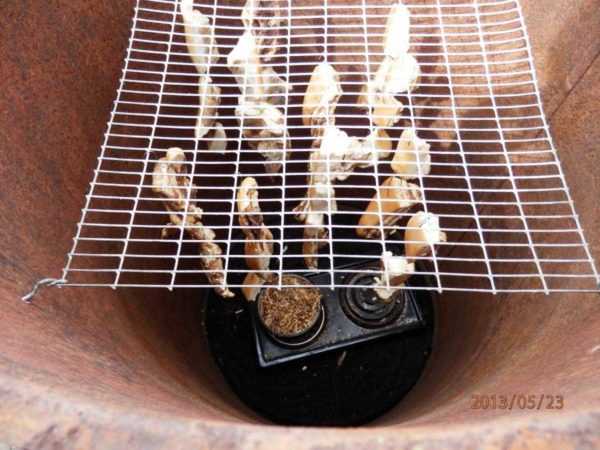

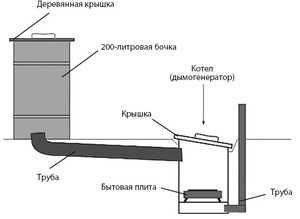

Заменить коптильный шкаф может большая бочка. Внизу прорезается отверстие для трубы. Чуть выше дымохода предусматривают распорки для расположения миски с песком меньшего диаметра в качестве жироприемника. Сверху, на съемных шампурах, крепятся крюки либо устанавливается решетка. Емкость накрывают мешковиной и придавливают крышкой с гнетом.

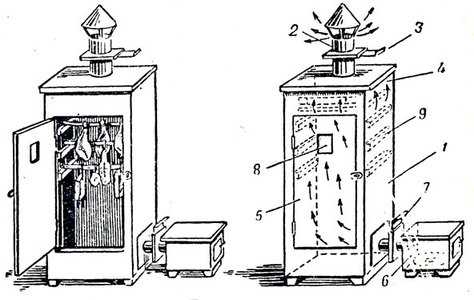

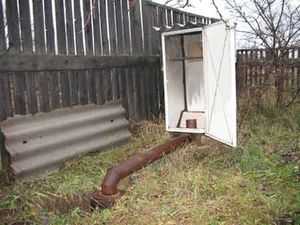

Такой же функциональности можно добиться с помощью старого холодильника. Умельцы снимают с него внутреннюю пластиковую отделку и обшивают агрегат деревом. Устанавливают полочки, а над дымовым отверстием — жироприемник, при желании под ним выделяют место для электроплиты, чтобы подогревать дым в холодную погоду или организовать безопасное горячее копчение.

Топку необязательно выкладывать из кирпича. При незначительных объемах и отсутствии желания мастерить, можно вырыть яму по заданным размерам, постелить снизу и сверху по листу железа и прикрыть заслонкой.

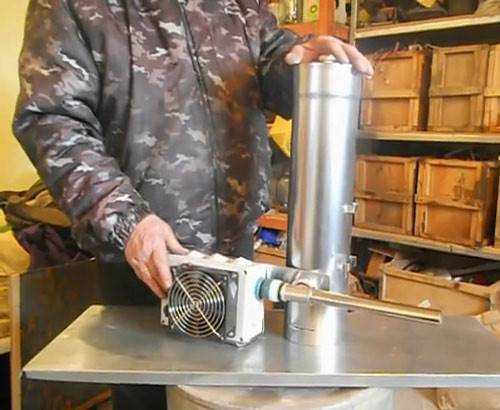

Мобильная на основе компрессора

Прогресс не стоит на месте. Все чаще дымарню делают компактной, при этом не уступающей по функциональности стационарной. Для этого понадобится дымогенератор, сделанный из нагнетателя воздуха. При этом отпадает необходимость прокладывать длинный дымоход. В мобильном устройстве дым из сопла уже имеет необходимую для холодного копчения температуру.

Для начала коснемся принципа нагнетательного узла.

Физика эжекторной системы

Чтобы изготовление коптильни холодного копчения своими руками не казалось вам сложным занятием, вспомним физику старших классов

Если выражаться научным языком, то описываемый принцип основан на формуле Бернулли, согласно которой при сужении диаметра трубы создается пониженное давление и ускорение одной среды (в нашем случае — воздуха), это вызовет подхват в формируемый поток другой среды (дыма) и ее перенос от места всасывания.

Если проще — эжекция представляет собой процесс подсасывания чего-либо за счет кинетической энергии струи другого чего-либо.

Если излагать совсем доступно, то вспомним принцип действия краскопульта, в котором используются две трубки — одна меньшего диаметра, а другая — большего. Через большое сечение поступает краска, а через меньшее — нагнетаемый воздух. Из резервуара, благодаря возникающей разности давлений, вещества притягиваются (смешиваются) и попадают струей на окрашиваемую поверхность.

Эжекторная система с инжектором — одно и то же. Это струйные аппараты, и основным принципиальным отличием второго является способ подвода полезной среды в устройство. То есть в инжекторе, например, в автомобилях, полезной средой является топливо, а рабочей средой — воздух. В случае с дымогенератором полезной средой является дымовая смесь, рабочая среда — это среда, подающаяся в устройство смешивания быстро движущимся потоком, который, за счёт образовавшегося вакуума, захватывает дым и дальше доставляет его куда нужно.

В таких дымовых генераторах температура тления щепы 300−400 градусов Цельсия. Поэтому они вырабатывают намного меньше побочных продуктов горения, чем от прямого источника огня и выдают уже относительно очищенный дым.

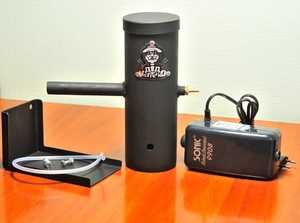

Дымогенератор можно приобрести в собранном виде либо сделать самостоятельно.

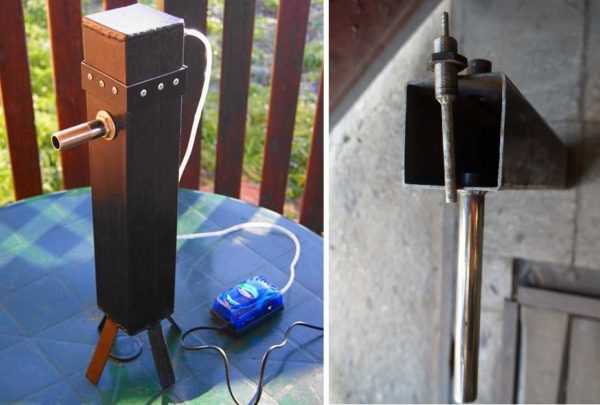

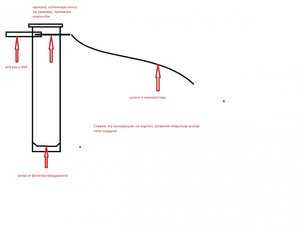

Дымогенератор из подручных материалов

Существует множество конструкций агрегата. С верхним и нижним, внутренним и внешним узлом эжекции, с расширяющей емкостью для дополнительного охлаждения дыма и его очистки. Рассмотрим создание дымогенератора на примере двухкамерной конструкции с внешним эжектором.

Для установки понадобятся:

• две трубы;
• две полдюймовые трубки по 7−10 см каждая;
• тройник;
• соединительный угловой переход;
• пара крышек под диаметр емкостей;
• гайки.

Для камеры сгорания подойдут любая труба или квадратный профиль. Габариты могут быть разные: как сборная конструкция из трех жестяных банок, скрепленная хомутами, так и труба диаметром 10 см и высотой 50 см и больше.

Верхняя часть трубы закрывается съемной крышкой. На 3 см от нижнего края устанавливаем решетку, к примеру, дно банки с отверстиями. Из трубы такого же диаметра делаем чашу высотой 10−20 см, которая послужит сборником золы. Она должна герметично прилегать к камере и крепиться к ней по бокам либо болтами, либо защелками.

Непосредственно перед зольником сверлим отверстие диаметром 8 мм для розжига щепы, с обратной стороны чуть выше — отверстие под имеющуюся в наличии трубу (например, 3−4- или 0,5-дюймовую). Для удобства очистки лучше производить соединение с помощью гаек. Чтобы опилки и нагар из камеры не попадали внутрь сгона, на его конце крепится угловой соединитель.

Посередине переходника монтируется тройник, к нижней части которого прикручивается банка для сбора конденсата и смол. Второй конец соединяется с трубой такой же длины и диаметра, как камера сгорания. Она послужит охлаждающим и дополнительным очистительным узлом. На нее крепится крышка со встроенным эжекторным механизмом, герметичность в этом случае необязательна. Внутрь второй камеры можно дополнительно вставить пружину или другие препятствия для сбора смолянистых веществ.

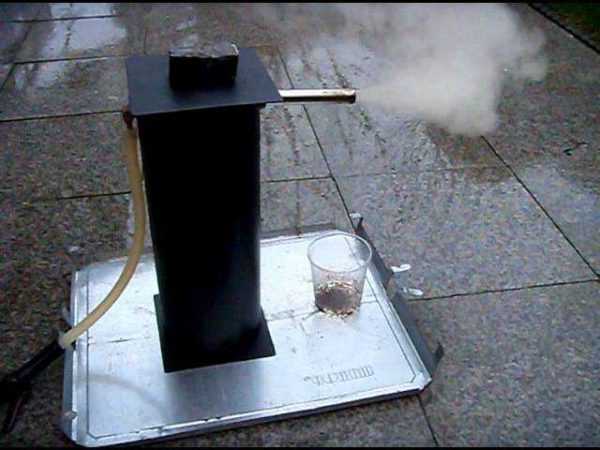

В камеру сгорания сверху засыпается щепа, которая поджигается через запальное отверстие. Образуется дым, который поступает через переходник в камеру конденсации и выгоняется из нее с помощью созданного эжектором потока воздуха.

Устройство внешнего эжекторного узла

Теперь нужно сделать принудительный воздуховод. Вам потребуются:

• вентилятор либо насос;
• две трубки три четверти по 25 см и одна заглушка;
• муфта;
• трубка из цветного металла диаметром 6 мм;
• садовый быстросъем со штуцером;
• клей и герметик.

Посредине крышки высверливается отверстие под трубу ¾. В тройник с одной стороны вкручивается сопло, а с другой стороны — труба с заглушкой на конце. В ней просверливается отверстие под медную трубку диаметром около 6 мм и крепится штуцер для возможности подсоединения садового быстросъема. Глубина захода трубки в камеру зависит от множества параметров и вычисляется опытным путем, вплоть до захода ее в сгон. Тройник крепится к крышке с помощью муфты и гайки.

К быстросъему приклеивают вентилятор улиточного типа либо насос от аквариума, желательно с регулировкой мощности или вольтметром.

Верхний сгон, установленный на конденсаторе, соединяется хомутом с камерой горения для придания жесткости всей конструкции.

Проверку эжектора и расположение медной трубки проводят с помощью бумаги. Включаем насос и пытаемся всасываемым потоком воздуха прилепить листок 10х10 к тройнику.

Такой агрегат легко перевозить и подсоединять не только к стационарной конструкции коптильного шкафа, но и к любой емкости, в том числе картонной коробке и каркасу, обмотанному пищевой пленкой.

Установка с верхним эжектором на самой коптильной камере считается менее эффективной. Дым, поднимающийся по камере вверх, задерживается слоем щепы, которая, в свою очередь, насыщается вредными примесями и конденсатом. «Обогащенная» древесина слипается и с трудом поступает на смену сгоревшей, а вредные вещества подвергаются повторной термической обработке. Не особо помогает и дверная пружина, вставленная внутрь камеры. Она сразу покрывается копотью и смолами, циркуляция дыма ослабевает.

При такой конструкции крышка с эжектором должна сидеть герметично, а резинки и войлок, ее создающие, со временем ослабевают. Воздух всегда стремится идти по пути наименьшего сопротивления. При отсутствии герметичности он будет естественным образом уменьшать тягу снизу, а соответственно, и дыма будет меньше.

Советы по созданию коптильни

Интенсивность работы установки при первом часе работы желательна максимальная. В последующем первая половина периода копчения должна проходить бесперебойно, в щадящем щепу и продукт режиме. Вторая фаза допускает перерыв и снижение температуры.

Целесообразно обшивать коптильный шкаф более дорогой вагонкой из лиственных пород, а снаружи можно обойтись и хвойной. Главное, во избежание окисления — никакого железа внутри, кроме головок саморезов!

Установка датчика температуры с наружным дисплеем и лампочки над дверцей значительно облегчат контроль над процессом копчения.

Правильная засолка полуфабриката и выбор древесины — залог успеха копчения. А дым сделает все остальное.

pochini.guru

Как устроить дымогенератор для холодного копчения своими руками: сборочные чертежи

В продаже имеется много готовых продуктов питания, полученных способом холодного копчения. Проблемы несоблюдения технологических циклов на пищевых предприятиях приводят к тому, что вкус продающихся деликатесов не всегда соответствует ожиданию покупателей. Многие гурманы современного питания приобретают в пользование агрегаты промышленного изготовления, некоторые умельцы делают дымогенераторы коптильни холодного копчения своими руками, что относительно несложно при понимании ситуации и принципа работы устройства.

В последние годы используют химические средства для обработки мясного и рыбного сырья под названием «жидкий дым». Копчения в этом процессе не наблюдается. Продукт замачивается в разведённом растворе на время, затем извлекается готовый «деликатес», который приобрёл соответствующий вкус, цвет и оттенок. Препараты для такого производства имеют испытательные сертификаты и разрешены в качестве воздействующих веществ на продукты питания. Но потребители хотят видеть у себя на столе не химически обработанные продукты, а полученные натуральным способом мясо, сало, сыры и рыбу.

Устройство генератора

Приспособление для холодного копчения и условия его работы относительно простые. Заключаются они в том, что древесное измельчённое топливо тлеет, при этом снижен или полностью отсутствует доступ кислорода. Выделяющийся дым окутывает продукты, которые коптятся с его участием.

Сам генератор является металлической ёмкостью любой формы. У агрегатов промышленного изготовления предусматривается ряд выключателей, термометров и регуляторов. Приспособления для копчения оснащены подающими механизмами для древесных стружек. Приборы поддерживают в камере сгорания определённую температуру, необходимую для процесса тления. Дым поступает в коптильню с продуктами.

Классическая конструкция предполагает удалённые камеры, которые соединяет длинная труба-тоннель для охлаждения выделяющегося дыма. В результате процесса копчения не производится нагревание продуктов, но в итоге получается качественный копчёный деликатес мягкой консистенции.

Состав генератора дыма для холодного копчения

Агрегат можно изготовить своими руками в условиях частного дома, для этого потребуется:

• Камера сгорания, в качестве которой может быть использована любая ёмкость, например, большой металлический термос, огнетушитель, кусок большой по диаметру трубы (около 100 мм). Для работы отверстие с одной стороны заваривается наглухо, а с другой устраивается отверстие для зажигания топлива.
• Вентилятор или насос становится второй деталью генератора дыма. Можно использовать аквариумный насос с мощностью мотора до 6 Вт, чего вполне достаточно для нагнетания свежего воздуха. Иногда умельцы делают компрессор, для которого используют компьютерный вентилятор и небольшую ёмкость из пластика, в днище крепится вентилятор, а на горловине предусмотрена крышка со вставленным туда шлангом.
• Эжектор из труб водопровода с комплектующими переходниками (сгибами, отводами, тройниками и др.). Чертежи сборки можно увидеть в интернете. Место крепления эжектора находится внизу или вверху генератора.
• Шкаф размещения продуктов (коптильню) изготавливают из просторного корпуса старого холодильника, металлического ящика или старой бочки. Собрав всю конструкцию своими руками в соответствии с чертежами, наполнив опилками или стружкой, можно закупать продукты и делать копчёные деликатесы. В летнее время конструкцию размещают в уличных условиях.
• Если коптильня выполнена строго по чертежам, то домочадцы и гости с удовольствием полакомятся копчёным салом, мясом, рёбрышками, птицей или рыбными деликатесами. Чтобы улучшить вкус используют древесину ольхи и вербы.

Принципы работы коптильни

Прежде чем приступить к сборке дымогенератора для холодного копчения своими руками, чертежи которого разрабатываются с учётом потребностей, следует перечислить все свойства правильно сделанной коптильни:

• устройство отлично генерирует дым;
• смолистые продукты распада при горении остаются на стенках камеры дымогенератора;
• для работы насоса или вентилятора потребуется совсем немного электрической энергии;
• работать с таким агрегатом легко и просто.

Использование генератора для копчения продуктов включает следующие этапы:

• поместить продукты в шкаф или развесить их на крючках;
• в приёмное отверстие топочной камеры дымогенератора уложить топливо;
• генератор соединить со шкафом посредством трубы или широкого шланга и начать копчение, осуществив розжиг топлива.

Время приготовления некоторых продуктов питания

Чтобы получить мягкий и насыщенный дымом продукт, следует знать определённое время для его пребывания в коптильне:

• рыба крупных сортов и сало подвергаются копчению до готовности около 24 часов;
• мелкая рыба типа мойвы или бычков приготавливается за 8 часов;
• утка, гусь, окорок свиньи потребуют копчения в течение 30 часов.

Перед тем как поместить продукты в коптильню, их засаливают. Стандартным рецептом является раствор, в который кладут 200 г. поваренной соли на литр воды. После приготовления рассола продукты ставят на огонь и томят так, чтобы вода в сосуде не кипела. Для всех продуктов, кроме сала достаточно около 35-45 минут, а сало находится в горячем растворе около двух часов. В зависимости от вкуса используют различные специи. После выведения из рассола все продукты обсушивают на открытом воздухе.

Как устроить дымогенератор для коптильни холодного копчения своими руками

Варианты по изготовлению различны, но заслуживают внимания следующие советы:

В качестве топки применяется относительно герметичная ёмкость, где при небольшом токе воздуха происходит процесс тления (обычно это измельчённые отходы древесины в виде щепок или опилок). Предусматривают вторую дверцу или заслонку, устроенную специально для регуляции воздушного потока. Нужно постараться создать такой ток воздуха, от которого не горит большой огонь, но при этом его должно быть достаточно для медленного тления топлива и создания дымоходной тяги.

В другом варианте дымогенератора устраивается двухкамерная топка, где под жерлом печи разжигается огонь в открытых условиях. На металлическом листе помещается топливный материал, тот же, что и в обычных случаях. Для образования тяги и служит верхняя коптильня, предназначенная только для дыма. Она наполняется дымом, внутри слоями-ярусами располагаются продукты, которые обдаются копчёным ароматом. Способ образования дыма не влияет на длительность процесса: чтобы получить качественный продукт, следует постоянно контролировать весь процесс копчения.

Копчение относится к энергоёмким процессам, расход топлива достаточный. Можно сделать дымогенератор на электрическом или газовом топливе, но тогда расходы на оплату услуг поставляющих компаний увеличатся.

Коптильня ставится на кирпичное основание, которое заглубляется в землю: если не использовать для установки кирпичи, то от влажности почвы могут возникнуть проблемы. Чертежи по устройству основания можно выполнить своими руками после расчёта ширины и длины камеры. Габариты основания должны быть на 20 см шире камеры с каждой стороны.

Место должно быть ровным и удобным для работы, его размещают на открытом пространстве без высоких кустов и деревьев. После выбора металлической ёмкости для камеры сгорания, её накрывают куском металла для препятствия выхода дыма. Дымоходный канал устраивается на уровне выше коптильной камеры. Для одинакового распределения и выброса вредных компонентов после сгорания топлива вход делают не менее 20 см.

Самодельную коптильню варят из решётки, на которой вешают крюки для продуктов. Под решёткой прокладывают поддон небольшой высоты, при этом делают щели для вредных дымовых газов между стенками. Сверху всю конструкцию накрывают влажным материалом, например, брезентом, чтобы уберечь продукты от загрязнения. Температуру в камере, сделанной своими руками, измеряют обычным термометром, который крепят на стенках. Для устройства дымогенератора не требуется дорогостоящих строительных материалов, используются предметы, которые в большинстве случаев всегда есть под руками.

Продукты, полученные способом холодного копчения, подлежат длительному хранению. Из-за отсутствия термической обработки в них сохраняются многие питательные вещества. Если у хозяина нет желания делать генератор своими руками, то его приобретают в магазине, благо в продаже есть множество моделей различных размеров.

Использование переносного дымогенератора для коптильни

Из-за больших габаритов самодельные устройства имеют ограниченную зону применения. В некоторых случаях требуется переносная установка, которая берётся с собой на дачу или в другое место. Для таких случаев разработан генератор дыма для коптильной камеры. Устройство позволяет подсоединиться к камере и за небольшой промежуток времени создать большое количество густого дыма. Так как агрегат относится к экономичным устройствам, то эффективная работа устройства организуется с применением небольшого количества топливных ресурсов.

Его принципиальное отличие от стационарных приборов заключается в том, что нужна принудительная подача воздушного потока для получения области высокого давления и охлаждения.

Профессиональная коптильная камера с дымогенератором

Заводские агрегаты подобного типа представлены в продаже большим ассортиментом. Добротная продукция, полностью готовая к работе, идёт в комплекте с подробной инструкцией о правилах использования. Вместе с агрегатом продаётся набор различных подвесок и крючков для разных продуктов и их копчения.

Простые модели предусматривают охлаждение дымовых масс посредством прохождения по длинной трубе. Но в небольших компактных моделях дым не может охладиться полностью из-за небольшой протяжённости дымохода, и холодный процесс копчения в идеальном виде получить не удаётся. В таком случае происходит уменьшение времени копчения, но при этом страдает качество продукта.

Водяное охлаждение коптильни

Конструкция охладителя в дымогенераторе предусматривает корпуса, расположенные один внутри другого, при этом во внешнем протекает вода. Чтобы уменьшить её расход, делают небольшой напор, а при потребности не выливают жидкость, а переливают из одного бака в другой. Внутренний корпус является теплообменником с функцией охлаждения дымового потока. Вода делает стенки холодными, а дым от соприкосновения с ними теряет температуру.

Воздушное охлаждение коптильни

В этом варианте предусмотрена змеевидная труба, имеющая из-за изогнутости большую протяжённость. Уменьшение температуры дымового потока происходит за счёт обмена теплом с атмосферными струями. Дымоход выполняют из металла и ограничения по длине для такой конструкции не предусмотрено. Чертежи рассматривают рациональную длину, рассчитанную для каждого отдельного случая.

Несмотря на то что окупаемость промышленного газогенератора большая, так как цены на продукты, приготовленные способом холодного копчения высокие, многие пользователи стараются сделать такое приспособление для копчения своими руками. Можно посмотреть образовательное видео об этом процессе.

instrument.guru

Как сделать дымогенератор для холодного копчения

Известно, что процесс копчения – очень сложный и длительный. И он требует наличия специального оборудования, а также большого количество дров при условии применения классического коптильного устройства для сжигания сырья. Копчение может продолжаться несколько дней, если при этом постоянно поддерживать процесс горения.

Отличным решением для копчения будет дымогенератор для коптильни. Назначение этого устройства заключается в том, что оно производит в большом количестве дым и подает его в шкаф, где хранятся заготовки для копчения из разных видов мяса или рыбы. В результате взаимодействия продукции рыбы, мяса или птицы с дымом происходят реакции, которые превращают ее в невероятно вкусные снеки.

Сегодня вы узнаете, как сделать дымогенератор для холодного копчения в домашних условиях, из каких материалов его делают и как именно.

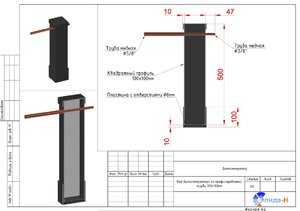

Дымогенератор для холодного копчения своими руками: чертежи

Сделать своими руками дымогенератор холодного копчения не так уж и сложно, в этом вы можете убедиться, просмотрев видео и фото, а также ознакомившись с чертежами и схемами сборки этого устройства. Суть работы будет понятна каждому, кто хоть раз работал с изделиями из металла и знает, что изготовление чего-либо на их основе с помощью специальных инструментов – дело нескольких часов. Материалы, из которых будет сделан дымогенератор, самые простые и доступны каждому.

Например, компрессор для устройства также можно сделать своими руками. Некоторые для этой цели используют систему охлаждения из компьютера как вентилятор, которую можно приобрести в компьютерном магазине. Многие специалисты советуют с этой целью применять готовые аквариумные компрессоры, но компьютерный прибор более экономно потребляет электричество, его просто регулировать. Еще можно легко подобрать нужный по размеру вентилятор, поэтому сделать такой прибор своими руками будет достаточно просто.

Дым для копчения образуется благодаря эффективной работе дымогенератора. Для холодного копчения температура должна быть в пределах от 19 до 25 градусов.

Дымогенератор — это короб вакуумного вида, оснащенный регуляторами, отверстием под опилки и трубой для дыма. Внутри конструкции присутствует ограничитель, благодаря которому опилки в ограниченных дозах подаются на нагревательный элемент.

На видео вы сможете более наглядно ознакомиться с конструкцией этого прибора и тем, как сделать его своими руками.

Самодельные дымогенераторы для холодного копчения

Специальный дымогенератор для холодного копчения, который вы сможете сделать самостоятельно из подручных и доступных материалов, имеет такие технические характеристики:

• потребление электроэнергии – до 4 кВт в день;
• когда нагревательный элемент достигает предельного градуса, он автоматически отключается, также он автоматически включается при остывании;
• нагревательный элемент имеет мощность 1 кВт;
• требования к розеткам – 220 В;
• объем бункера для опилок – 1,5 кг. Такой размер будет подходящим для бесперебойной работы устройства в течение двух дней;
• при объеме камеры в один кубометр она без проблем наполнится густым и хорошим дымом, который для холодного копчения будет идеальным.

Изготовление деталей дымогенератора своими руками

Схем и чертежи приборов можно без проблем найти в интернете, как и обучающие фото и видео. Для сборки дымогенератора нужно по очереди собрать следующие его составляющие:

• контейнер устройства;
• эжектор;
• насос;
• сырье.

Как своими руками собрать контейнер

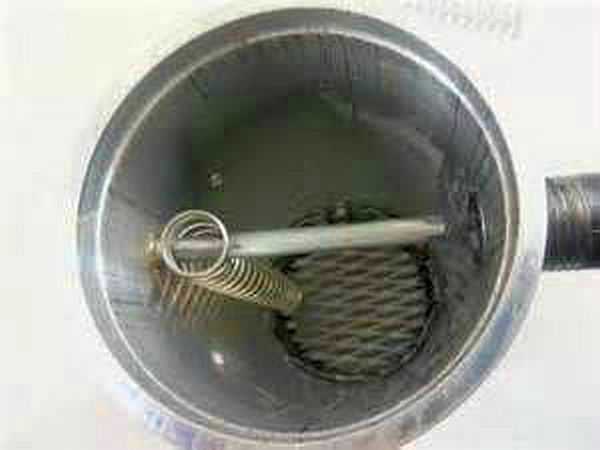

Под контейнером понимается камера сгорания, в которой будут тлеть опилки и формироваться дым. Помните, что чем меньше будет камера, тем быстрее будет проходить процесс сгорания, поэтому вам понадобится больше опилок.

Контейнер можно сделать из любого приспособления, обладающего огнеупорными свойствами, например, из старого термоса или огнетушителя. Оптимальные размеры для него – это длина от 40 до 50 см, и диаметр трубу – порядка 10 см соответственно.

Внизу приемной емкости устройства сделайте отверстие на 10 мм, чтобы подключить воздушный компрессор. Вверху контейнер должен быть вакуумным, чтобы не допускать ненужного подсасывания воздуха.

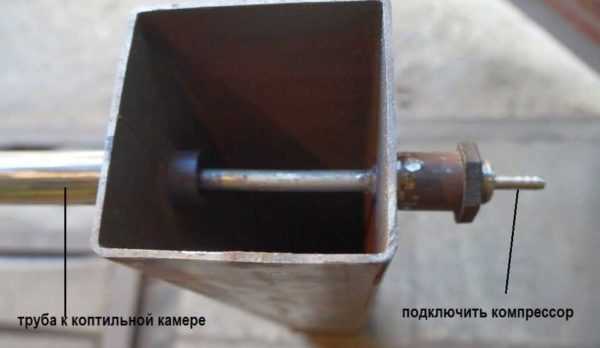

Устройство эжектора

Эжектор – ключевая часть прибора. Ее делают из металлических трубок, которые соединены друг с другом разными способами:

• спайкой;
• сварочным методом;
• резьбой.

Его можно устанавливать как вверху, так и внизу контейнера. Расположение внизу подойдет, если коптильня маленькая. Нижний эжектор может часто затухать, поэтому ограничивайте высоту камеры, а это может сокращать время беспрерывной работы устройства. Нижний вариант также плох тем, что отсутствует естественная тяга, также при отключенном компрессоре дым в коптильню не поступит.

Поэтому верхнее расположение будет оптимальным вариантом.

Из чего сделать компрессор?

Компрессор можно сделать из любого насоса с небольшой мощностью. Некоторые применяют аквариумный насос мощностью 5 ватт, другие более экономный вариант в виде компьютерного кулера.

Компрессор устанавливается сбоку дымогенератора.

Какими должны быть опилки для дымогенератора

Поставка дыма будет осуществляться посредством опилок. Учтите следующее:

• не рекомендуется применять для копчения опилки из вечнозеленых деревьев (например, пихты, сосны или ели). При их использовании копченые продукты будут сильно отдавать горечью;
• остальные виды древесины подойдут одинаково хорошо;
• если опилки будут слишком мелкими, в дымогенератор рекомендуется поставить пружину, чтобы дым мог перемещаться сквозь них;
• при применении слишком крупного сырья дым будет просачиваться легко, поэтому дополнительно ничего ставить не нужно.

Особенности изготовления и применения дымогенератора для копчения

При сборке дымогенератора учтите следующие рекомендации:

• температуру подаваемого дыма можно регулировать благодаря увеличению или сокращению соединительных патрубков между камерой с продуктами и дымогенератором;
• заранее определите размер коптильной камеры;
• камеру можно сделать из старого холодильника. Благодаря тому, что двери будут закрываться плотно, дым сохранится внутри, и продукты будут отлично обработаны при сохранении оптимальной температуры;
• после сборки устройства проведите его тестирование, попробовав закоптить небольшую партию мяса или рыбы.

Что касается самого процесса приготовления продуктов в коптильне, то рекомендуем воспользоваться такими советами:

• продукты для копчения заранее засолите и замаринуйте по выбранному рецепту;
• при копчении поддерживайте температуру в пределах порядка 30-35 градусов;
• коптить лучше при сухой погоде;
• чтобы вкус копченостей был более насыщенным, добавьте в опилки ветки вишни или лоху винограда;
• вкус готового мяса или рыбы во многом зависит от сорта опилок;
• чтобы ускорить процесс приготовления поставьте внутри дымогенератора электрический ТЭН для нагрева опилок.

Техника безопасности

Сборка и применение дымогенератора должны осуществляться с соблюдением правил безопасности:

• при сборке генератора своими руками нужно следить, чтобы работа целиком соответствовала требованиям работы с электрическими приборами и пожарной безопасности;
• чтобы проблем с работой прибора было немного, на нем должна присутствовать автоматика отключения;
• электрические провода и другие элементы, которые могут повредиться вследствие перегрева, нужно держать на безопасном расстоянии от элементов нагревания и не находиться под влиянием высоких температур;
• своими руками прибор лучше всего делать из металлического корпуса, который покрыт жаропрочным покрытием;
• устанавливать устройство нужно на поверхность, устойчивую к возгораниям – цемент, кирпич или бетон. Нельзя ставить прибор на дерево.

Последовательность действий

Когда вы работаете с машиной для копчения, сделанной собственноручно, нужно соблюдать определенную последовательность своих действий:

• ставим дымогенератор и коптильню на ровную поверхность;
• посредством шнура подключаем прибор к сети;
• емкость для опилок наполняем сырьем требуемого качества;
• выходную трубу от дымогенератора соединяем с заблаговременно наполненной продуктами коптильной камерой;
• нажимаем кнопку запуска устройства, прибор начнет работать в автоматическом режиме;
• время от времени следите за тем, сколько находится опилок в камере и добавляйте их по необходимости.

Как видите, можно без труда изготавливать своими руками дымогенератор для коптильни холодного копчения, посредством которой вы сможете приготовить вкусные закуски из мяса или рыбы, подобное в магазине вы вряд ли сможете купить. А что может быть лучше, чем собраться с друзьями или родными за городом за пивом с натуральными копченостями?

Дымогенераторы своими руками

remontoni.guru

Подробное видео и инструкция по изготовлению дымогенератора

Изготовление дымогенератора холодного копчения своими руками — процесс несложный (фото и видео). Его устройство интуитивно понятно и человеку, который знаком с работой по металлу и владеет самыми распространенными инструментами сделать его можно за несколько часов не очень напряженной работы. Материалы используются не дефицитные — все можно купить в хозяйственном магазине.

Производительный дымогенератор умельцам на заметку

Компрессор тоже самодельный. Для покупки его составных частей придется посетить магазин компьютерной техники. Дело в том, что в качестве вентилятора используется система охлаждения компьютера. Ее преимущество перед готовыми компрессорами для аквариума, которые рекомендуют много самодеятельных конструкторов, состоит в том, что устройство более экономно расходует электроэнергию, проще регулируется и сделать его своими руками дешевле, тем более, размеры вентилятора можно выбрать.

Генератор дыма для холодного копчения своими руками

Дыма в коптильне требуется много, причем холодного, температура его должна составлять не более 30 – 320С. Самодельный генератор эжекторного типа отлично справляется с задачей копчения. Работает он по принципу самовсасывания — поток чистого воздуха с большой скоростью движется трубой горизонтального дымохода, соединенной боковым отводом с камерой сгорания.

В трубе создается разрежение, и дым из камеры втягивается в эжектор и подается в шкаф коптильни. Устройство принципиально единое для всех дымогенераторов подобного рода. Отличаются конструкции только материалами, из которых сделаны своими руками и размерами.

Основой нашего генератора холодного дыма служит отрезок трубы диаметром 100 мм из оцинкованной стали. Длина (высота) корпуса составляет около 0,5 м. Этого вполне достаточно для обслуживания холодного шкафа коптильни объемом около 100 литров. Это видно на видео. Внутрь генератора засыпается до 3 литров опилок, обеспечивающих выработку дыма для копчения на протяжении 5 – 6 часов.

Эжектор сделать своими руками можно из алюминиевой трубки диаметром 25 мм, соединенной резьбовым тройником с корпусом. В задней части установлен латунный штуцер под разъем воздуховода, передняя вставляется непосредственно в коптильный шкаф. Со стороны входа из камеры сгорания штуцер дымохода защищен металлической сеткой, предохраняющей от попадания внутрь сопла опилок и пепла.

Эжектор дымогенератора

Верхняя часть корпуса закрывается герметичной крышкой, нижняя — заслонкой, которая фиксируется в закрытом положении для предохранения от случайного открывания. После окончания копчения заслонка сдвигается и пепел, и неиспользованные опилки высыпаются. Это гораздо удобнее сделать, чем использовать днище на болтах или винтовом соединении.

В боковой части корпуса, на стенке, противоположной отводу эжектора, требуется сделать отверстие диаметром 0,6 мм для розжига топлива и поступления потока воздуха, поддерживающего горение.

Компрессор сделан из компьютерного вентилятора, вмонтированного в обычную распаечную электрическую коробку и подключенную к регулятору тока, позволяющему изменять обороты.

Вентилятор из компьютерного кулера

Это очень важно сделать — вентилятор довольно производительный и на полной мощности выдувает избыточное количество дыма. На видео показано, сколько дыма может он выработать.

Дымогенератор из огнетушителя

ДЫмогенератор из корпуса огнетушителя

Еще одной занимательной конструкцией, сделанной своими руками из подручных средств, является генератор дыма для холодного копчения из отработанного огнетушителя. Корпус его разрезается в верхней части на расстоянии 5 см от горловины и используется в виде крышки, даже нет необходимости демонтировать пусковой рычаг.

Ниже среза (на 6 см) просверливается сквозное отверстие (в двух стенках) диаметром 2,5 мм. С обеих сторон в отверстия ввариваются (или ввинчиваются, как удобнее и доступнее) две трубки длиной по 8 см. Они служат дымоходом и штуцером подачи воздуха, соответсвенно.

Как можно понять из видео, устройство получается с верхним расположением эжектора, причем конструкция его несколько отличается от привычных нам дымогенераторов. Воздушная трубка расположена не перпендикулярно дымовой, а соосно (фото). Она несколько меньшего диаметра и просто вставляется в дымоход на 4-5 см, проходя по диаметру корпуса насквозь. Эффективность всасывания от этого не изменяется. Лучше понять этот процесс можно из видео.

Отверстия для подсоса воздуха расположены внизу. Для облегчения прохождения воздушного потока, вертикально внутри подвешена пружина (любого размера) которая не позволяет опилкам слишком уплотниться и препятствовать движению дыма. Простое и надежное устройство, сделанное своими руками.

Такой генератор для коптильни из стандартного огнетушителя работает вполне исправно на протяжении 6 – 7 часов.

okopchenii.ru

Как сделать генератор дыма для коптильни

Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и  не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.

Традиционное устройство коптильни холодным дымом

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

Устройство коптилен разного типа

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.

Дымогенератор для холодного копчения своими руками: конструкция и принцип действия

На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

• круглую трубу диаметром от 80-90 мм;
• профилированную трубу со стороной 80 мм и больше.

Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.

Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.

Дымогенератор холодного копчения — один из вариантов

Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

Примерно такой аквариумный компрессор подойдет для самодельного дымогенератора

Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.

Сборка

Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.

• На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
• Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.



  Сетку устанавливаем со стороны дна

• С другой стороны привариваем кусок трубы 3/4 дюйма.



  Можно приварить или собрать на винтовом соединении

• Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
• Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.



  Вот что должно получиться в итоге

• Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.



  Готовый вид и основная часть конструкции

• Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.

Как работает

В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.

Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.

Поджигают закладку снизу — через сетку

После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

Простейший дымогенератор холодного копчения можно соорудить на основе электроплитки и бочки

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

В верхней части бочки сверлим отверстия, в них вставляем прутья решетки с подвешенными продуктами

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Это дымогенератор холодного копчения в собранном виде

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности.  Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

dekormyhome.ru
