Дымовые трубы сэндвич – как изготовить сендвичные трубы для дымохода, как самому сделать кронштейн для самодельной трубы

Содержание

как сделать и собрать дымоход своими руками

Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!

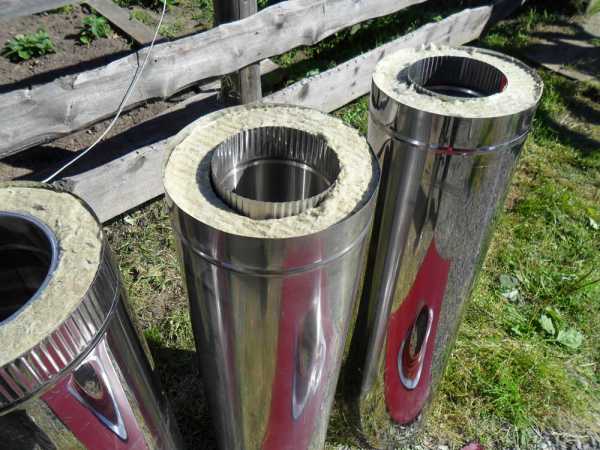

Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:

  • отличная стабильная тяга;
  • практически отсутствует конденсат;
  • поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
  • простота сборки и установки.

И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, свою популярность такая конструкция набирает неспроста!

Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:

Теперь давайте поговорим о законах физики.  Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести  передачу тепла на ограждающие конструкции.

Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.

Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров. Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.

Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:

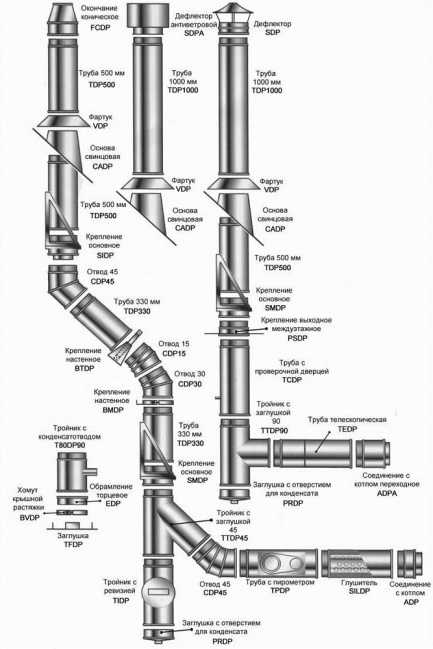

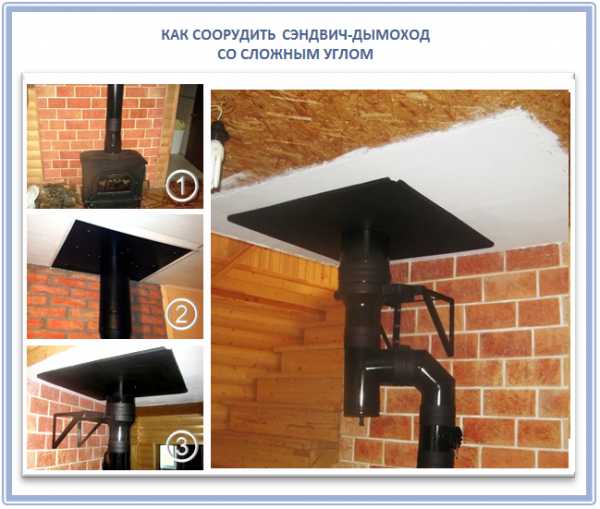

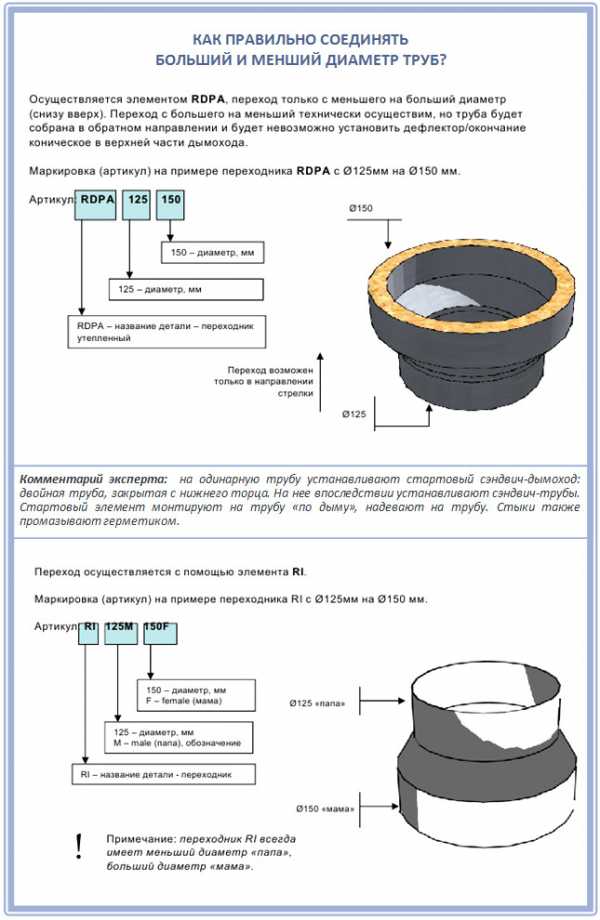

Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:

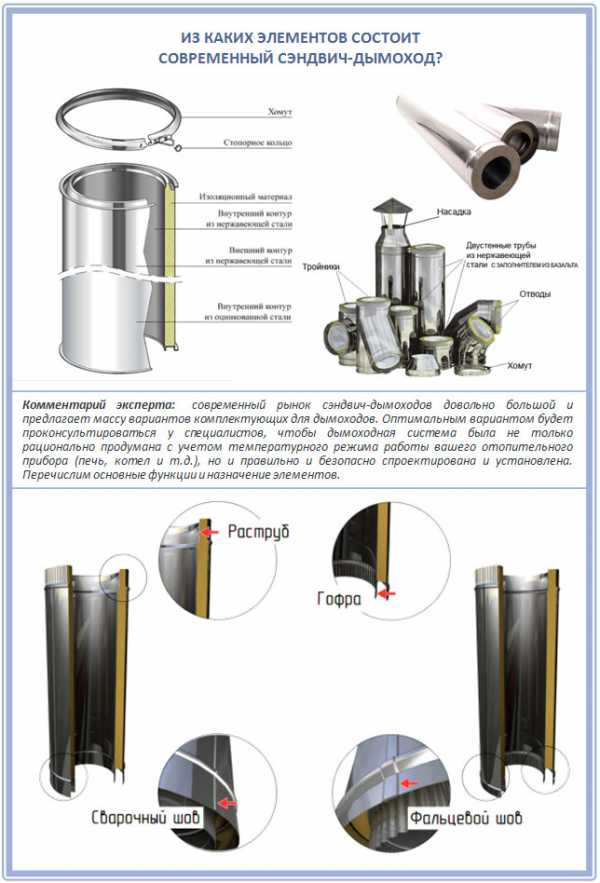

Устройство такого дымохода относительно простое:

  • Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
  • А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.

Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.

Как приобрести качественные сэндвич-модули?

У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.

Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго. А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.

А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:

  • Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
  • По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
  • Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
  • К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
  • Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
  • Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.

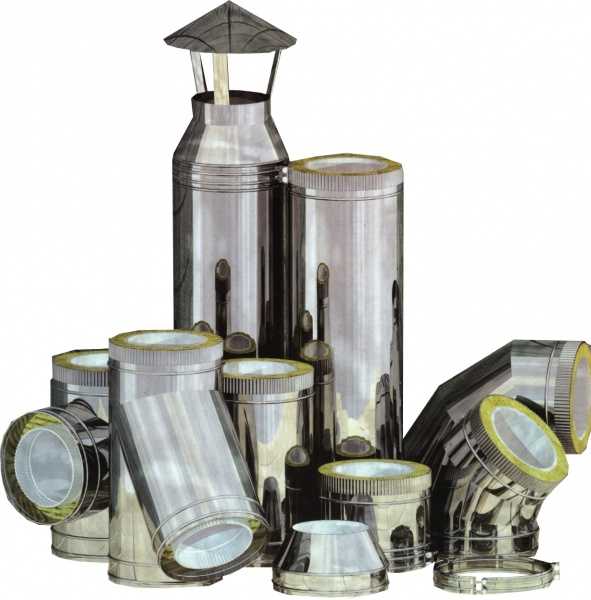

Всего вам понадобятся для сборки все эти детали:

И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.

Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы. И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.

Задайте себе такие важные вопросы прямо сейчас:

  1. Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
  2. Какая температура будет отходящих газов?
    Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода ?
  3. На какую температуру рассчитана изоляция сэндвича?
  4. Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?

И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.

Как изготовить дополнительные детали?

Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.

Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.

Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:

Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сборке саморезами.

И, наконец, продумывая конструкцию сэндвич-дымохода учитывайте, она должна быть вертикальной, а уступы крайне нежелательны. Только в крайнем случае допускается отклонение дымовых каналов на угол 45 градусов от вертикали. И при этом вокруг таких труб обязательно нужно сооружать теплоизоляционную шахту – из пенобетонных блоков кирпича и минеральной ваты.

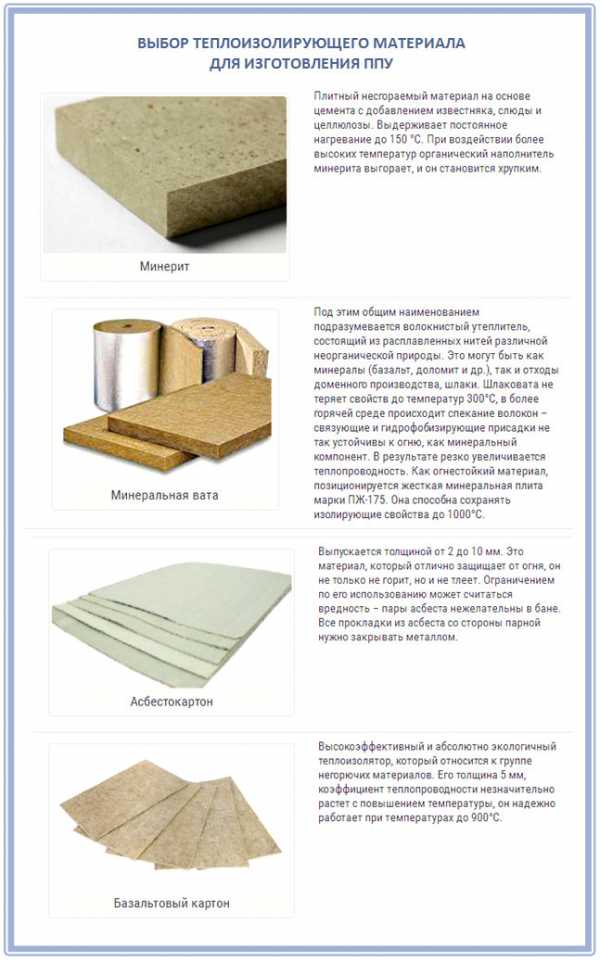

Что нужно использовать в качестве теплоизоляции?

В общей сложности вы можете использовать для самостоятельной сборки сэндвич-трубы вот такие теплоизоляционные материалы:

Утепляет современную сэндвич-трубу вермикулитом, базальтовой или керамической ватой:

  1. Вермикулит – это измельченный материал природного происхождения, который дополнительно немного обжигают в печах. В результате он легкий по массе и объемный. Рабочая температура вермикулита – от минус 250 градусов до 1150 градусов. Сэндвич-дымоходы, утепленные вермикулитом, самые легкие и у них хорошие показатели по теплоизоляции.
  2. Базальтовая вата изготавливается из базальта (что легко понять из названия) или хотя бы близких к нему по свойствам других материалов горных пород (но обязательно базальтовой группы). В такую вату не добавляет никаких синтетических и минеральных веществ. В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.
  3. И, наконец, утепляются современный сэндвич-дымоход керамической ватой. Таковую изготавливают из оксидов алюминия, кремния и циркония. Волокна обладают особой температурной, химической и деформационной стойкостью. Вот почему такая труба немного дороже будет, чем утепленная базальтовой ватой или вермикулитом, т.к. она выдерживает температуру до 1260 градусов.

Опытные печники советуют брать в теплоизоляции для сэндвич-трубы использовать базальтовую вату известной фирмы Rockwool, номиналом 4000 на 1000 на 50.

Теплоизоляционный материал, какой бы вы не выбрали, должен оказаться в трубе толщиной не менее 5 сантиметров. Именно такая толщина обеспечит достаточную пожаробезопасность, и защитит также дымоход от замерзания и образования конденсата в морозы ранней весной.

На этом этапе развеем один очень опасный миф касательно современных дымоходов по типу сэндвича. Проблема состоит в том, что несмотря на то, что, хотя сэндвич-дымоход состоит из двух нержавеющих труб, а между ними проложен теплоизолятор, именно этот теплоизолятор все равно проводит тепло (хотя и не так интенсивно, чем это делает воздух или же другой материал).

Что интересно, в России большинство людей полагает, что такой слой изоляции был придуман каким-то гением ради пожарной безопасности, но на самом деле (и европейцы об этом знают), этот слой изоляции предназначен как раз для тепла, чтобы металлическая труба отдавала его дольше и грела помещение на втором этаже. А пожаробезопасность – это только лишь приятный бонус, и слишком полагаться на нее не стоит.

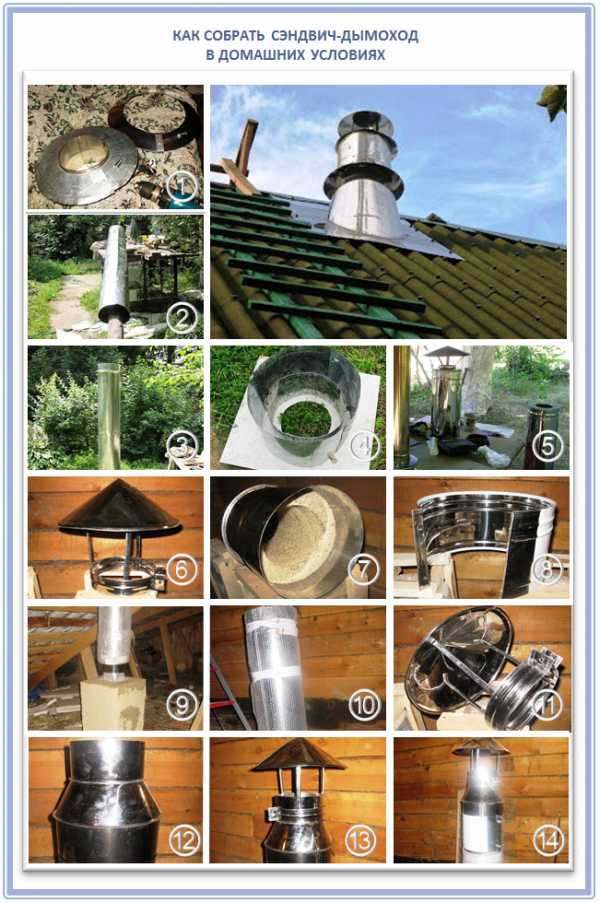

Как правильно состыковать элементы дымохода?

Состыковать такие элементы дымохода несложно – достаточно вставить одну трубу в другую. Глубина стыка будет 5-6 сантиметров, и ни в коем случае не больше и не меньше, ведь металл при нагревании имеет свойство сильно расширяться. Если допустить подобную ошибку с монтажом, достаточно скоро дымоходные трубы начнут «играть», а основные элементы рискуют быть разъединенными. И крайне важно правильно начать сборку:

Если вы собираете сэндвич самостоятельно, всегда оставляйте верхнюю трубу в нижнюю – и никогда наоборот. Ведь здесь важно защитить теплоизоляционный материал от влаги атмосферных осадков и конденсата, т.е. собирать такой дымоход «по конденсату» куда более важнее, чем «по дыму». А сам конденсат почти не будет проникать благодаря герметичности всей сборки.

Поясним этот момент подробнее – все-таки по дыму или по конденсату? Ведь во всемирной сети на этот счет бесчисленное количество споров. Если вы впервые сталкиваетесь с этими понятиями, тогда представьте, что именно происходит тогда, когда труба от нижнего колена входит в трубу верхнего – получается, что дым поднимается беспрепятственно вверх и не проникает в помещение:

По «по конденсату» собирают дымоход, когда верхняя сэндвич-труба вставляется в нижнюю. Тогда для дыма создается некая преграда, но подобное устройство препятствует образованию конденсата. Но в сэндвич-трубах благодаря их утеплению проблема с конденсатом почти вообще не возникает, а потому его небольшого количества опасаться не стоит.

Мы говорили о классической, стандартной конструкции современного сэндвич-дымохода. Но еще одна замечательная новинка строительного рынка – это так называемый трехслойный сэндвич. В него входит керамическая труба, теплоизолятор толщиной 60 мм и наружная оболочка – уже стальная труба. И вся эта конструкция помещается прямо под каменную оболочку кожуха! Такие дымоходы подходят абсолютно для всех типов печей и отопительных котлов. Поэтому, наш совет: раз уж вы решились сооружать модный сэндвич-дымоход своими руками, сделайте его на славу!

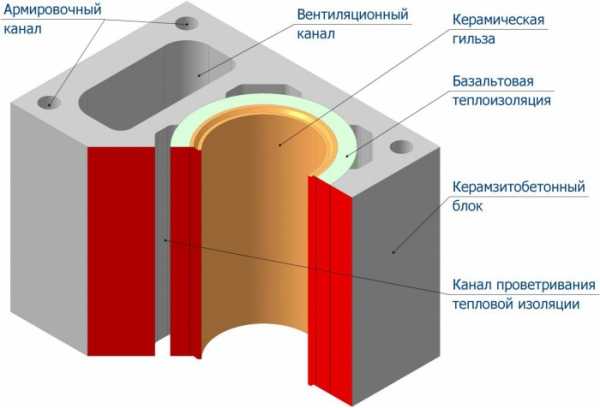

Как собрать современный керамический сэндвич-дымоход?

Кроме стальных и металлических сэндвич-дымоходов, о которых мы только что говорили, свою популярность набирают керамические. Внутри такого дымохода – термостойкая керамика, которая покрыта изнутри в заводских условиях высокопрочной глазурью. И вставляется такая труба в шахту из керамзитных или пенобетонных блоков:

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет. Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать.

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов. Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

Организация прохода сэндвич-трубы через потолок

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж. Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

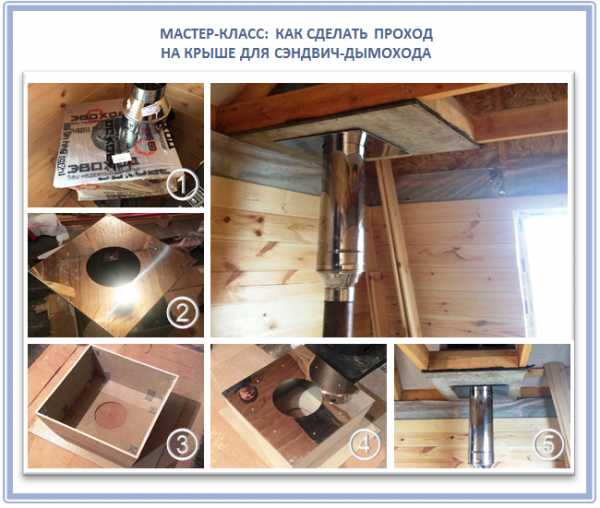

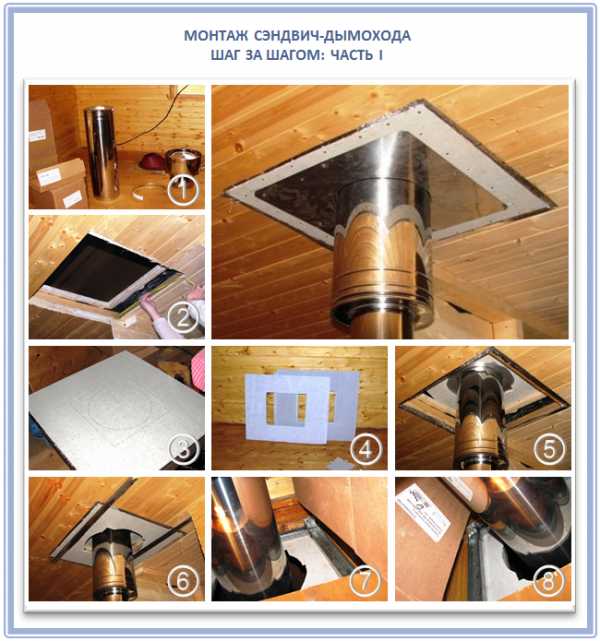

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

  • Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
  • Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
  • Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
  • Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
  • Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.

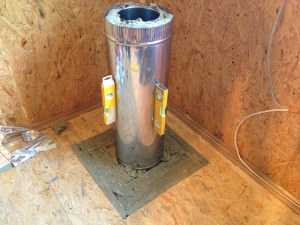

  • Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

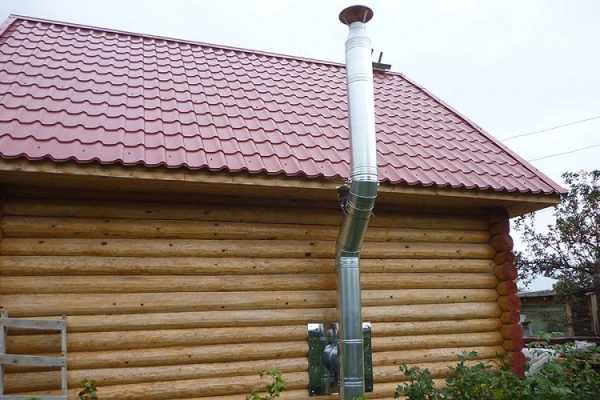

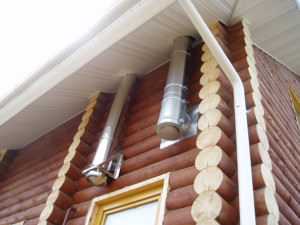

Проведение сэндвич-трубы через стены дома

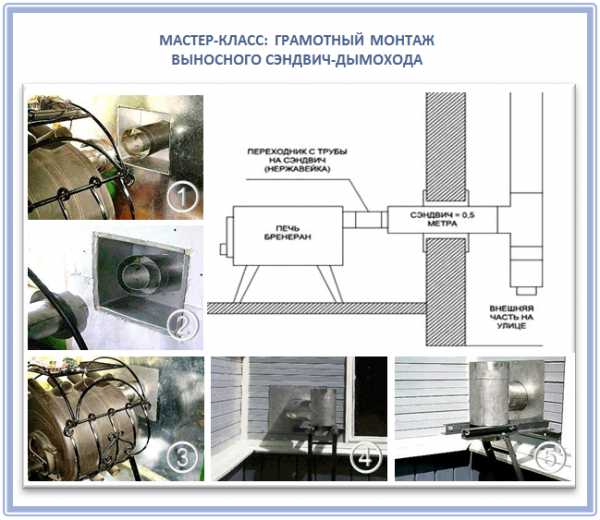

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Вывод сэндвич-трубы через крышу

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

krovgid.com

Сэндвич дымоходы из нержавеющей стали: особенности, монтаж

Современный рынок стройматериалов предлагает большое количество дымоходов. От качества трубы и правильности ее выбора зависит пожарная безопасность всего дома. Дымоотводный канал из стали типа «сэндвич» самым лучшим образом соответствует этому основному критерию. Печная труба из нержавейки имеет различные размеры, что упрощает процесс подбора необходимой конструкции.

Сендвич-трубы — это современное, практичное и безопасное решение для устройства дымоходных систем в жилых домах и на промышленных объектах

Основные требования к отводящим трубам

Условия использования дымохода определяют его конструкцию. Характеристики эксплуатации канала должны в полной мере соответствовать СНиП. Некоторые плавила документов такие:

  • каждый тепловой прибор должен иметь отдельный дымоход;
  • толщина трубы из металла не должна быть меньше полмиллиметра;
  • при изготовлении необходимо использовать сталь с повышенной стойкостью к коррозии;
  • количество поворотов дымовых каналов – не более трех;
  • высота трубы – не менее 5 метров.

Подходящая высота дымоотводного канала обеспечивает достаточную тягу и эффективное функционирование.

Обратите внимание! При монтаже необходимо использовать герметики с рабочей температурой не менее 1 тыс. градусов.

Разрешается устройство дымохода внутри стены, если она изготовлена из негорючего материала. Проверка его работы выполняется квалифицированным специалистом не меньше 2 раз в течение всего отопительного периода. Допускается выбрасывание отработанных газов от нескольких приборов. При этом сечение дымохода должно определяться, учитывая их одновременную работу. При использовании модульных систем запрещено растапливание дровами, которые превышают размер топки, а также горючими жидкостями, сушка предметов на элементах дымоотвода, удаление сажи выжиганием.

От высоты дымоходной трубы зависит работоспособность всей системы отопления и правильный расчет этого параметра очень важен

Виды дымоходов из стали

Для устройства дымоотводной системы есть много разновидностей материалов. Деление труб производится по их назначению и функциональности. Различают такие дымоходы из стали:

  • одностенные;
  • коаксиальные;
  • сэндвич.

Одностенная труба предназначается для временного применения в качестве дымоотвода при подключении газовых котлов или печей, ремонтных работах (на определенной части канала), для помещения в кирпичные дымоходы.

Коаксиальная труба сконструирована так, что существует одновременная возможность отвода продуктов сгорания и нагнетания свежего воздуха для поддержки очага. Она состоит из внутренней и наружной оболочки. Отток дыма выполняется по первой из них, а поступление воздуха – между секциями. Подобные трубы для дымохода устанавливают, если для функционирования котла необходим кислород.

Двустенные сэндвич конструкции из нержавейки устраивают для наиболее эффективной работы дымового канала.

Характеристика сэндвич канала

Дымоход типа сэндвич является конструкцией, состоящей из трех слоев – внутренней, внешней трубы и теплоизоляции между ними. Это объясняет название подобных каналов.

Сендвич-труба состоит из двух слоев металла, между которыми проложен теплоизоляционный материал

Обратите внимание! Внутренняя труба должна обязательно быть из нержавейки.

Наружную часть можно изготавливать из иного материала, например, оцинкованной стали, латуни, полиэстера. Толщина теплоизоляции и размеры изделия определяют температурный режим, при котором будет функционировать печная дымоотводная труба.

Сэндвич дымоход всегда имеет заводской сертификат с описанием всех его характеристик (категорий котлов для подключения, вида топлива, гарантийного срока и др.). Качество нержавеющей стали, из которой выполнен канал, влияет на сопротивляемость высоким температурам и долговечность службы изделия. Для производства применяется сталь марок AISI 310 и 304. Возможно использование бюджетных вариантов – AISI 409 и 439. Наружный контур обычно выполнен из AISI 430.

Для твердотопливных котлов выбираются дымоходы, в которых швы соединены лазерной сваркой. Для систем с использованием газового топлива допустим метод катания для этих целей.

Плюсы двустенных труб

К достоинствам сэндвич конструкций можно отнести отсутствие конденсата, простоту монтажа, самую высокую степень пожаробезопасности, стойкость к агрессивным средам и компактность. Такие дымоходы продаются частями с длиной каждого сегмента не более метра. Возводимая печная конструкция не нуждается в создании основания, а работы могут выполняться в любой сезон. Модульность позволяет устраивать дымоходы требуемых конфигураций. Вся печная дымоотводная система отличается экологической чистотой и бесшумностью при тяге.

Сендвич-дымоход — это сборная конструкция, поэтому конфигурация дымоотвода может быть любой

Изготовление каналов из нержавейки предполагает использование высококачественного металла, в который иногда могут добавляться примеси титана для увеличения прочности. Элементы со стенкой до 1 мм не деформируются даже при 650 градусах. Из недостатков можно выделить дороговизну изделий. Из нержавейки сэндвич труба может применяться для твердотопливного и газового котла, камина, печи и т. д.

Размеры дымоходов из стали

Нержавеющая труба и ее размеры подбираются в зависимости от места использования печного отопления. Основную температурную нагрузку несет внутренняя часть канала, поэтому важно учитывать именно ее диаметр.

Обратите внимание! Чем более мощным является отопительное устройство, тем большее сечение трубы требуется.

Размеры оборудования регламентируются СНиП, а диаметр, в основном, указывается в техпаспорте прибора, к примеру, 200/260, 150/210 или 120/180 мм. Первая и вторая цифры – это внутреннее и внешнее сечение соответственно. Чем более толстой является нержавейка, тем дольше прослужит печная система отопления. Покупая сэндвич трубу, требуется учет диаметра выходного патрубка котла. Необходимый показатель дымохода должен быть не меньше его. Предполагается, что труба будет одеваться на вывод.

Диаметр внутренней части дымохода сэндвич из нержавеющей стали может быть 110, 115, 120, 150, 200 и до 300 миллиметров включительно. Изделия выпускаются метровой и полуметровой длины. Внутренняя труба из стали изготавливается со стенкой 0,5 и 1 мм. Внешний диаметр канала сэндвич достигает 200-430 мм, а толщина внутреннего утеплительного слоя – 4-6 см.

Чем выше мощность отопительного котла, тем больше должен быть диаметр трубы для дымохода

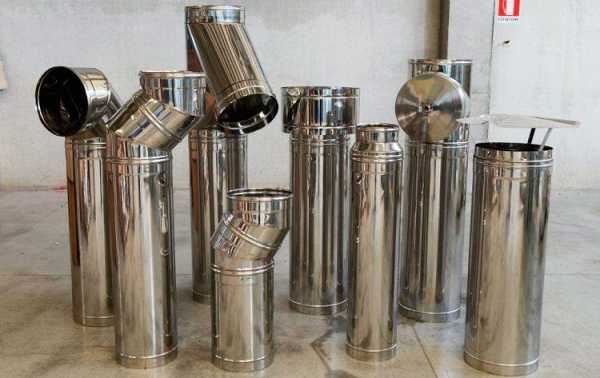

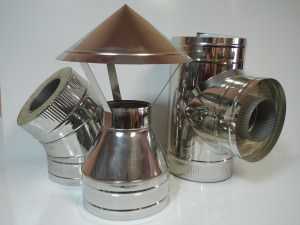

Соединительные элементы для сэндвич трубы

К трубе сэндвич для дымоходов из нержавейки подбираются необходимые соединительные элементы, имеющие подходящий диаметр (например, 200, 150, 120 мм):

  • колено – позволяет изменять направление дымохода, в состав входят несколько частей, которые сварены под углом;
  • дымоход-конвектор – необходимо для отвода продуктов сгорания;
  • ревизия – основным предназначением является очистка дымохода от накоплений сажи;
  • тройник – служит для отведения конденсата и газов;
  • кагла – применяется для регулирования тяги;
  • переходник – необходим для соединения различных элементов;
  • флюгер термо – служит для защиты дымохода от задувания ветра и осадков;
  • розетта – вспомогательный элемент, предназначенный для декора;
  • конус термо – необходим для защиты конструкции от атмосферных осадков;
  • грибок – предназначен для верхушки дымоотводной трубы и состоит из стали (оцинкованной).

Кроме того, благодаря нержавейке сендвич дымоход может быть дополнен всевозможными декоративными элементами.

Использование двустенных дымоходов

Элементы сэндвич дымохода соединяются по системе зиг-гофр либо раструбной схеме. Такие каналы могут быть как отдельностоящие, так и внутренние. Благодаря своей удобной конструкции и достаточно высоким эксплуатационным характеристикам дымоходы сэндвич широко используются в сочетании с различным банным и отопительным оборудованием.

Двустенные трубы совместимы с разными типами котлов и печей

Обратите внимание! Внутри зданий, как правило, устанавливаются одностенные трубы из нержавейки, а при переходе через чердак либо снаружи строения – двустенные с утеплителем.

Монтаж конструкции дымоотвода может быть осуществлен по дыму или по конденсату. При первом варианте каналы собираются для недопущения попадания угарных газов внутрь дома. Это достигается путем установки тройников. При втором варианте необходимо, чтобы конденсат, который появился от температурной разницы, мог стекать по трубе вниз.

Правильно будет устанавливать внутреннюю часть трубы по конденсату, а наружную – по дыму.

Особенности сборки наружного канала

Сборку канала из нержавейки необходимо выполнять в определенной последовательности. Первым устанавливается горизонтальный участок от котла. Труба сэндвич из стали подсоединяется к дымоходному патрубку при помощи готовых фасонных элементов. Они крепятся хомутами и хорошо обжимаются.Где-то на середине длины горизонтального участка необходимо вставить тройник для ревизии. Последующая труба из стали соединяется путем надевания на предыдущую.

Менять последовательность строго запрещено, поскольку в ином случае продукты сгорания будут поступать внутрь помещения. Горизонтальная часть конструкции от котла понижается на 30-50 мм. Это необходимо для предотвращения попадания конденсата в устройство. Место, где из нержавейки печная труба сэндвич проходит через стену, изолируется негорючими материалами.

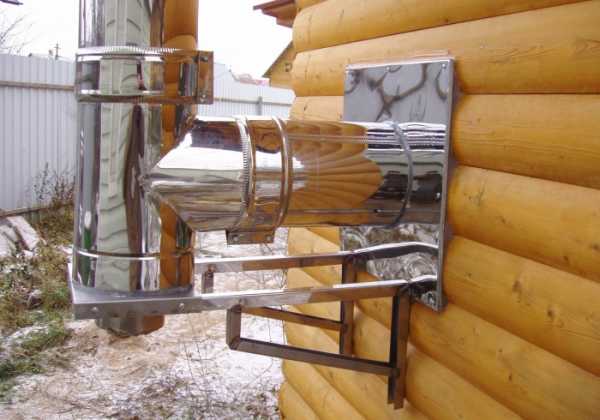

После того, как дымоход вышел на улицу из стены, сразу ставится тройник для собирания конденсата и устраивается поворот канала вверх. Труба сэндвич из стали крепится на стену присоединением к несущей конструкции, которая монтируется крепежными элементами (анкерами, дюбелями).

Устройство внутренней дымовой трубы

Внутренняя установка дымовой сэндвич трубы аналогична наружной сборке.

Место, где труба проходит сквозь перекрытие, нужно изолировать негорючим материалом

Во время монтажных работ особое внимание необходимо обратить на соответствие размеров сэндвич дымоходов из нержавеющей стали, тщательную герметизацию стыковочных мест и прохождению канала через крышу. В некоторых случаях для обустройства прохода может потребовать изменения конструкции кровельной обрешетки. Бруски, которые создают препятствие, вырезают и переносят в иное место.

Обратите внимание! Мешающие стропила и балки нарушать не следует, а место выхода канала из нержавеющей стали – сдвигается.

Эта особенность характерна для устройства дымохода в готовом строении. Снизу к месту прохода подставляют трубу, а сверху на нее надевают элемент патрубка, закрепляющийся к покрытию кровли с помощью саморезов. Поверхность примыкания к крыше обрабатывается мастикой. Этот специальный элемент является опорой для надевания внешней трубы. Конструкция по периметру венчается юбкой из нержавейки. Завершающим этапом сборки является монтаж оголовка дымоотводного канала. По окончании работ выполняется проверка тяги.

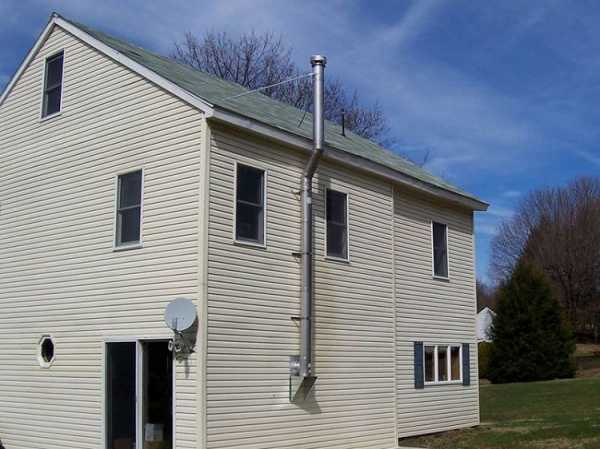

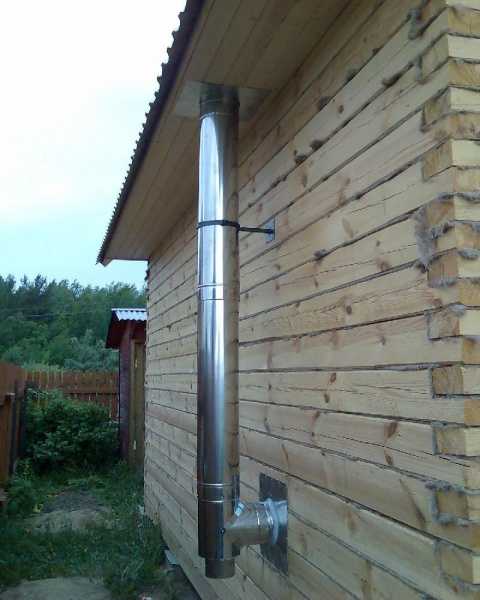

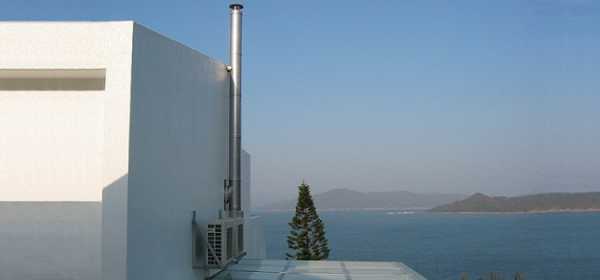

Важные моменты наружной установки

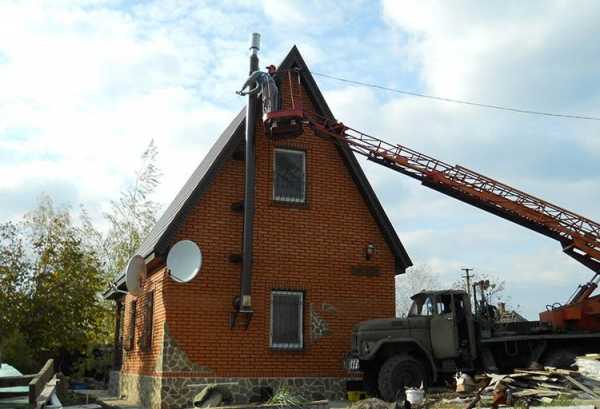

При выполнении наружной сборки и прохождении канала из стали через стену из дерева печная труба дополнительно обматывается слоем асбеста.

Наружную часть дымовой трубы нужно надежно крепить к стенам, а при необходимости следует применить и растяжки

Для глиняных, бетонных и кирпичных стен достаточно изоляции просвета монтажной пеной, предназначенной для наружных работ. Недопустимо соединять сэндвич трубы из нержавейки в месте их прохода через стену. Если случайно стык попал на эту точку, то следует обрезать канал до прохода, а потом заделать в стену целую часть трубы.

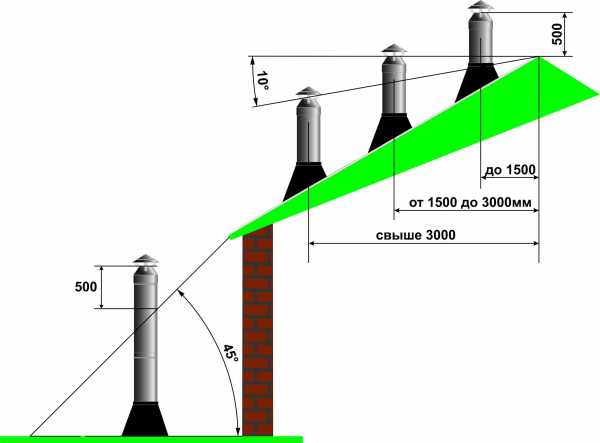

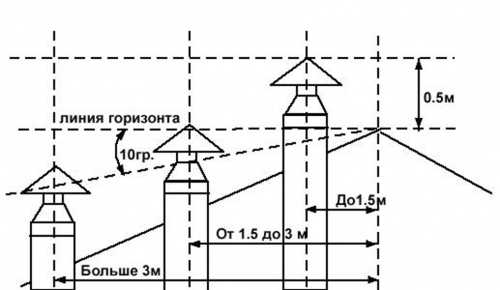

Высота сборки дымохода над кровлей не менее полметра. Труба фиксируется через каждые 200 см, однако, в целях недопущения провисания и искривления, можно крепить чаще.Возвышение дымохода сэндвич из нержавейки над крышей зависит от его близости к коньку. Если высота больше 200 см, то следует дополнительно закрепить трубу к кровле с помощью троса из металла. Такое решение придаст конструкции прочность.

Дымоходы сэндвич из нержавеющей стали являются наиболее оптимальным решением, поскольку могут быть установлены в домах, выполненных из любых материалов. Они характеризуются высокой степенью надежности.

trubamaster.ru

Сэндвич труба для дымохода: монтаж своими руками

Сегодня уже сложно представить загородный дом или дачу без бани. Она может быть совсем небольшой и скромной, но зато будет построена в соответствии со вкусом и потребностями владельца. И, конечно же, владельцы домов стараются устроить в жилище камин, ведь он не только греет холодными вечерами, но и создает атмосферу уюта и покоя.

Дымоход из трубы сэндвич

Если в доме есть камин, а на участке баня, значит, устройство дымохода становится обязательным. Современные производители предлагают потребителю множество вариантов устройства отопительных систем и дымоходов, а каждый владелец дома выбирает оптимальный вариант. Одним из наиболее востребованных при строительстве дымоходов материалов являются сэндвич трубы для дымохода. Этот материал выпускается в ассортименте, то есть, имеет разные размеры. Преимуществом является удобство и длительный срок службы.

Дымоходы сэндвич

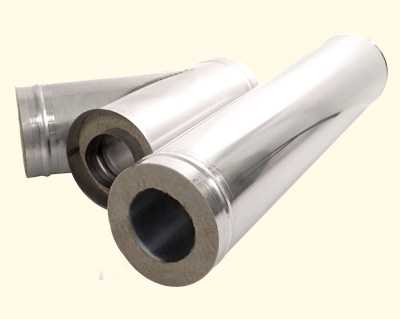

Свое название сэндвич трубы для дымохода получили благодаря характерным особенностям конструкции трубы, являющейся основным элементом данного приспособления. Труба сэндвич для дымохода состоит из внутренней и наружной трубы, имеющих разный диаметр. Между трубами проложен слой теплоизоляции.

Технические характеристики сэндвич трубы

Большинство производителей используют в качестве утеплителя базальтовое волокно (минеральную вату). По своим свойствам оно схоже с асбестовым волокном. Минеральная вата характеризуется устойчивостью к воздействию различных химических веществ и высоких температур. Также базальтовое волокно отличается прекрасными звукоизоляционными и теплоизоляционными свойствами. Толщина теплоизоляционного слоя из базальтового волокна составляет 25–60 мм.

Внутренняя труба конструкции сэндвич, имеющая меньший диаметр, изготавливается из нержавеющей стали. Внешняя труба, диаметр которой больше на 50-120 мм, может быть изготовлена из различных материалов. Наиболее часто встречаются внешние трубы из нержавеющей стали, однако выпускают их и из меди, латуни и других материалов.

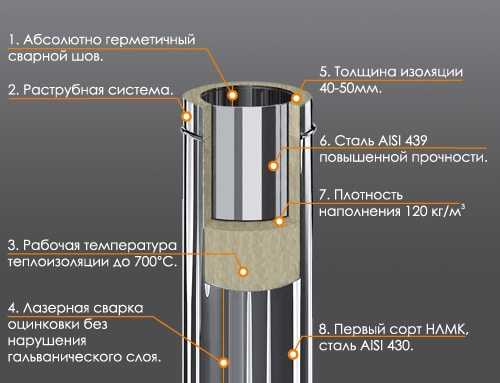

Схема устройства сэндвич трубы

Производятся трубы сэндвич разных видов, отличием являются размеры (диаметр) и толщина теплоизоляционного слоя. Трубы различных типов предназначены для использования при разных температурных режимах. Основное требование, которому должно соответствовать соединение труб — это наличие герметичности. При этом соединение может быть выполнено разными способами: фланцевым, «мостиком холода», байонетным.

Дымоходы из сэндвич труб, то есть утепленные, обладают весомыми преимуществами по сравнению с односменными дымоходами:

  1. В таких дымоходах практически не образуется конденсат, а это увеличивает срок службы дымоходной системы.
  2. В утепленных дымоходах скапливается гораздо меньшее количество сажи, поэтому обслуживать их нужно реже.

Специалисты рекомендуют устанавливать сэндвич трубы для дымохода на всех типах деревянных домов, так как именно такие трубы являются наиболее пожаробезопасными. Выгодно отличаются сэндвич дымоходы и от своих кирпичных аналогов:

  1. Дымоходы из нержавеющей стали имеют более эстетичный внешний вид.
  2. Они изготовлены из огнеупорного материала и при этом имеют меньший вес, чем кирпичные дымоходы.

Таким образом, несмотря на внушительные размеры сэндвич дымохода, не требуется возведение специального фундамента, следовательно, такой способ выгоднее и экономнее. Кроме того, установка сэндвич дымохода — это гарантия того, что трубы не будут подвергаться коррозии, а значит, срок службы дымоходной системы будет более длинным.

Три основных правила монтажа сэндвич труб

  1. При установке трубы сэндвич для дымоходов категорически запрещается использовать ее в качестве первой трубы, то есть той, которая устанавливается непосредственно над топочным агрегатом.

    Схема монтажа сэндвич дымохода

  2. Исключить опасность возгорания позволит соблюдение следующей рекомендации: при прохождении особо пожароопасных участков (кровли, балки, деревянные стены и перекрытия) трубы сэндвич нуждаются в дополнительном слое термоизоляции, поэтому диаметр отверстия для организации прохода должен быть больше чем диаметр трубы.
  3. Монтаж данного вида труб производится так же, как и монтаж труб других типо, по двум принципам:
    • «по дыму», что означает, что в системе установлен тройник для вывода конденсата;
    • «по конденсату». В этом случае в системе дымоотвода тройник не требуется. Сборка производится так: после тройника — «по конденсату», до тройника — «по дыму».

Совет: если вы используете твердое топливо, то нужно обязательно использовать сэндвич трубы из нержавеющей жаростойкой стали, иначе срок службы дымохода сократится.

Подготовка к проведению монтажных работ

  1. Для безопасного прохождения дымохода между этажами должна быть соблюдена правильная последовательность монтажных работ. Проход сквозь перекрытие выполняется с использованием специального патрубка, который имеет сечение, большее, чем диаметр трубы.

    Схема монтажа

  2. Прежде чем приступать к установке патрубка, его следует должным образом подготовить. Слой изоляционного материала устанавливается по стенам патрубка. Для этого используются маты, изготовленные из минеральной ваты (базальтового волокна).
  3. Затем изолируется внутренняя часть патрубка, а также все части, которые примыкают к перекрытию.
  4. Следующий этап — это подготовка проходного патрубка к установке. Для этого нужно в первую очередь точно определить место в потолке, где будет проходить труба. Затем производится соответствующая разметка, и, согласно ей, вырезается проем в перекрытии. В месте касания патрубка к потолку кладется изоляционный слой из базальтового утеплителя и устанавливается патрубок.
  5. На этом этапе потолочное перекрытие уже готово к установке дымохода. Элементы дымохода проводятся через потолочное перекрытие. Важно, чтобы размеры дымохода были рассчитаны таким образом, чтобы трубы сэндвич для дымоходов проходили целиком и не имели мест соприкосновения с потолочным перекрытием. В этих местах стыковка элементов категорически запрещается.
  6. Для того чтобы обеспечить дополнительное снятие тепла, между трубой элементами патрубка должен быть оставлен воздушный зазор. После того как сделано прохождение дымоходной трубы через перекрытие, наступает момент установки защитных элементов патрубка. На данном этапе следует проверить вертикаль дымоходного ствола.

Монтаж дымохода: порядок действий

  1. Монтаж дымохода удобнее будет рассматривать на примере двухконтурной системы. Монтаж элементов производится снизу вверх, то есть от отопительного оборудования (см. Подключение к дымоходу). Внутренние трубы сэндвич для дымохода при установке должны входить внутрь предыдущей трубы. Внешняя труба надевается на предыдущую, так как она имеет несколько больший диаметр с одной стороны. Таким образом обеспечивается надежная защита теплоизоляционного слоя от попадания влаги.

    Схема размещения дымоходов над уровнем кровли

  2. Внутренние трубы для дымоходов сэндвич устанавливаются «по конденсату», это позволяет стекающему конденсату избежать на своем пути препятствий в виде швов труб, а значит, избежать затекания.
  3. Для того чтобы обеспечить максимально надежную и долговечную герметизацию при установке дымохода, соединение элементов проводят с применением герметика. Герметик, который подойдет для выполнения соединения, должен иметь  рабочую температуру не менее 1000 градусов.
  4. Тройники, колена, стыки труб и другие элементы скрепляются при помощи хомутов. Тройник должен крепиться при помощи опорного кронштейна, а на каждые 200 сантиметров дымохода следует устанавливать кронштейн крепления к стене.
  5. На следующем этапе следует учитывать такой момент: дымоход не должен иметь горизонтальных участков, размер которых превышает один метр.
  6. Канал дымохода ни в коем случае не должен соприкасаться с газовым трубопроводом, электрической проводкой и любыми другими коммуникациями.
  7. При прохождении дымохода сквозь любые виды перекрытий: стены, потолок, крышу — обязательно должны быть установлены предварительно заизолированные минеральной ватой патрубки (изоляция должна быть выполнена в соответствии со всеми требованиями пожарной безопасности).
  8. Для того чтобы регулярно проводить чистку трубы для дымохода сэндвич (см. Как прочистить дымоход), в дымоходе должна быть установлена ревизия (специальное отверстие с дверцей) либо стакан (съемная часть). Акцент нужно сделать на том, что дымоход нуждается в профессиональной чистке, которая должна производиться в надлежащие сроки и с соблюдением всех норм. Регулярное обслуживание повышает срок службы системы.

При установке для дымоходов сэндвич необходимо следовать такой схеме размещения дымоходов над уровнем кровли. При наличии подробной инструкции, необходимых инструментов и материалов монтаж сэндвич трубы для дымоходов вполне можно произвести самостоятельно. Применение сэндвич труб гарантирует, что дымоход будет служить долго и надежно.

sdelaikamin.ru

Трубы сэндвич для печей дымоходов из нержавейки

Система вентиляции типа сэндвич состоит из нескольких элементов, которые образуют единую конструкцию:

  1. Внешний кожух. Изготовляется из эмалированной или оцинкованной стали.
  2. Утеплитель. Находится в середине трубопровода. Используется базальтовая вата, которая отлично работает в условиях повышенной температуры и обладает теплоизоляционными свойствами. Толщина минеральной ваты колеблется от 3 до 8 см, зависимо от условий эксплуатации.
  3. Внутренний кожух. Делают только с нержавеющей стали. Этот слой постоянно подвергается воздействию газов, дыма и температуры, поэтому требования к качеству для него повышенные.

Дымоход состоит из нескольких труб-сэндвичей длиной 1 м. Они соединяются между собой при помощи фитингов. Данная конструкция позволяет добиться устойчивости к коррозии, надежности в работе, простоты монтажа.

Преимущества и недостатки

Использовав сэндвич-модули, можно заметить такие преимущества:

  • Проводить монтаж просто. Не нужно иметь специальных навыков и знаний.
  • Материал можно использовать как внутри, так и снаружи дома.
  • Устройство дымохода займет у вас мало времени.
  • В середине системы не скапливается сажа. Это большой плюс, ведь отпадает потребность постоянно чистить дымоход от продуктов горения.
  • Все устроено таким способом, что в середине трубопровода не скапливается конденсат. В конструкции сэндвичей присутствует специальный тройник, который обеспечивает защиту от влаги.
  • Такой дымоход отлично выполняет свои функции даже в самые сильные морозы.
  • Небольшой диаметр трубы способен обеспечить хорошую вентиляцию. Поэтому система не занимает много места в помещении.
  • Сэндвич изготовляется из безопасных материалов, которые в процессе эксплуатации не выделяют токсических веществ.
  • Эстетичный внешний вид дымохода.
  • Материалы, использующееся для изготовления сэндвичей, устойчивы к коррозии, высокой температуре, перепадам температуры и агрессивной среде, которая образуется в процессе горения топлива в котле или камине.
  • Обустроив дымоход этого типа, вы получите надежную конструкцию на долгое время. Срок эксплуатации труб из нержавейки намного превышает срок службы дымаря из кирпича.
  • Пожаробезопасность конструкции.
  • Такой дымоход легко смонтировать. В комплект входит много соединительных элементов, что позволит установить систему, обходя различные выступы, которые попадаются на пути трубопровода.
  • Для монтажа вентиляции нет необходимости обустраивать под нее отдельный фундамент.

У них есть и ряд недостатков:

  • Нельзя использовать сэндвич дольше 15 лет без дополнительного ремонта или чистки. В трубопроводе могут накапливаться ветки, сажа или мусор.
  • Хотя бы раз в год нужно проводить осмотр вентиляционной системы. Нужно осмотреть все соединения, чтоб сберечь герметичность.
  • Данные дымоходы стоят намного дороже вариантов из кирпича.

Монтаж своими руками

Провести монтаж дымохода из сэндвич-труб легко, ведь они имеют небольшой вес. Элементы системы легко собираются в единое целое. Чтоб получить качественную вентиляцию не нужно иметь специальных навыков, а лишь запастись терпением и со всей серьезностью отнестись к выбору качественных материалов.

Что потребуется: инструменты и материалы

Вам понадобятся такие материалы:

  • сэндвич-трубы;
  • кронштейны – для крепления трубопровода к стене;
  • переходники;
  • колено – позволит сменить ориентацию трубопровода;
  • хомуты;
  • крыза – элемент, который обеспечивает выход дымохода с крыши;
  • тройники – для соединения вертикальных и горизонтальных трубопроводов. Также служит для вывода дыма с системы вентиляции;
  • розетта – для придания эстетичного вида соединениям частей труб между собой или трубы с крышей;
  • окапник – служит защитой от попадания влаги в трубопровод;
  • заглушка – для закрытий отверстия в вентиляции;
  • разгрузочная платформа – для уменьшения нагрузки от элементов вентиляционной системы;
  • трубы с ревизией – для осмотра и очистки трубопровода;
  • герметик – служит для герметизации стыков. Важно выбрать материал, который может использоваться при высоких температурах.
  • оцинкованный лист металла;
  • конус – для верха трубопровода. В этих целях можно использовать термогрибок, вопплер;
  • флюгер – защищает от ветра;
  • муфты для герметизации;
  • крепежные материалы.

Правила монтажа

  • Если трубопровод находится на расстоянии 1,5 м от конька, он должен быть выше его как минимум на 0,5 м.
  • Если трубопровод находится на расстоянии 3 м от конька, их верх может находиться на одном уровне.
  • Если трубопровод находиться на расстоянии больше 3 м от конька, верх вентиляции может проходить по линии, проведенной от конька до трубы под углом 10 градусов.
  • Если около вашего дома находятся пристройки, дымоход должен быть выше их.
  • Нельзя размещать дымоход с сэндвич-модулей ближе, чем на 250 мм от горючих материалов. Чтоб уменьшить это расстояние используются гильзы с дополнительной теплоизоляцией.
  • Монтируйте большую часть труб внутри дома, чтоб уменьшить потери тепла.
  • Изолируйте дымоход от других коммуникаций, чтоб избежать аварийных ситуаций.
  • Фиксируйте трубы при помощи кронштейна. На каждые 2,2 м используйте один крепеж.
  • Не используйте горизонтальные элементы длиннее 1 м.
  • Труба, которая первой присоединяется к котлу или печке, должна быть обычной. Не используйте сэндвич в этом случае.

Монтаж своими руками

  1. Перед монтажом трубопровода подготовьте патрубок. Он нужен для прохода вентиляции сквозь межэтажное перекрытие. Для этого:
    • Нанесите на поверхность патрубка смесь базальтовой ваты и мастики.
    • Теплоизолируем все части патрубка, которые прилагают к перекрытию.
  2. Вырезаем в перекрытии отверстие под трубопровод. Изолируем его базальтовой ватой и устанавливаем патрубок.
  3. Устанавливайте систему вентиляции снизу вверх.
  4. Первую обычную трубу наденьте на патрубок отопительного прибора. Это не позволит выходить угарному газу за пределы трубопровода.
  5. Первую сэндвич трубу также наденьте на обычную, а следующие – уже вставляйте внутрь предыдущих. Это не допустит скоплению влаги во внутреннем теплоизоляционном слое.
  6. Одновременно соединить внешний и внутренний кожух сложно. Делайте это поэтапно: сначала стыкуйте внутреннюю часть, а потом внешнюю.
  7. Все стыки обработайте герметиком и затесните хомутами. Также прикрепите трубопровод к стене при помощи кронштейна.
  8. На середине трубопровода установите тройник для ревизии.
  9. Горизонтальный участок вентиляции установите на 5 см ниже от котла, чтоб туда не попадала влага.
  10. Выводя трубу через крышу, к отверстию изнутри здания прикрепляется оцинкованный стальной лист, а снаружи – крышная разделка.
  11. После выхода вентиляции наружу устанавливается тройник для сбора конденсата.
  12. Сверху трубы установите грибок или конус.
  13. В верхней части дымохода установите дефлектор.
  14. После окончания монтажных работ снимите с труб защитную пленку.

Выбор труб

На что обратить внимание при покупке

  1. На марку и качество стали, с которой изготовлена сэндвич-труба как внутренняя трубка, так и внешняя.
  2. Какой материал использован для теплоизоляции трубопровода. Он должен выдерживать большую температуру.
  3. Качество и вид сварных швов.

Когда и какие трубы приобретать

  1. Для котлов на твердом топливе или банной печи:
    • выбирайте сэндвич-трубы с соединениями, выполненными лазерной сваркой;
    • внутренняя трубка должна быть изготовлена из нержавеющей стали;
    • внешний кожух может изготовляться из нержавеющей или оцинкованной стали;
    • обращайте внимание на марки стали 316 Ti, 321 и 310S для внутреннего кожуха;
    • толщина металла для трубы должна быть не меньше 1 мм.
  2. Для газовых котлов:
    • отдайте предпочтение трубам с катаными швами;
    • допустимо, когда внутренняя трубка изготовлена из оцинкованной стали;
    • толщина металла для трубы может быть от 0,5 мм.

Также при выборе трубы-сэндвича нужно правильно подобрать диаметр трубопровода, зависимо от мощности отопительного прибора:

  • мощность меньше 3,5 кВт – диаметр внутреннего кожуха больше 80 мм;
  • мощность меньше 3,5 кВт до 5,2 кВт – диаметр внутреннего кожуха больше 95 мм;
  • при большей мощности – диаметр внутреннего кожуха больше 110 мм;

Дымоход из сэндвич-труб очень выгодное решение. Устроив вентиляцию таким способом, вы получите надежную и качественную систему, которая прослужит вам много лет.

От вида отопительного прибора будет завесить характеристики сэндвич трубы – ее диаметр, толщина стенок и тип наполнителя.

Блиц-советы

  • Не покупайте материалы для дымохода из асбеста. Он ненадежный, может разрушиться при перепаде температуры.
  • Иногда производители в качестве утеплителя могут использовать полиуретан или керамзит.
  • Если крыша дома сделана из материалов с низкой огнестойкостью, к дымоходу должен быть вмонтирован искрогаситель.
  • Нельзя использовать в вентиляционной системе при отоплении газом флюгер и грибок.
  • Около деревянных элементов конструкций, используйте дополнительный слой термоизоляции.
  • На участке трубопровода, который проходит через перекрытие, запрещается делать соединительные узлы.
  • Трубопровод не должен соприкасаться с перекрытием.
  • Выбирайте крышную разделку зависимо от уклона крыши.
  • Чтоб удешевить установку дымохода из сэндвич-модулей тщательно продумайте конструкцию вентиляционной системы.
  • Не допускайте прикосновение дымохода к электропроводке, газопроводе или другим коммуникациям.

orcmaster.com

Сэндвич-труба для дымохода

Дымоход — неотъемлемая часть любой печи или отопительного котла. Сейчас для устройства дымоходов предлагаются различные материалы. Один из них— так называемые сэндвич-трубы. Что это такое, чем они хороши и как установить дымоход из сэндвич- труб самостоятельно?

Что такое сэндвич-труба

Сэндвич-трубы называются так потому, что в разрезе они выглядят как многослойный бутерброд. Они состоят из нескольких частей:

  • внутреннего контура, по которому выходят из печи продукты горения, он изготовлен из жаропрочной нержавеющей стали, латуни или меди,
  • слоя утеплителя — базальтового волокна или пенополиуретана, в зависимости от предназначения трубы утеплитель может быть разной толщины,
  • наружного защитного слоя из нержавеющей или оцинкованной стали.

Также существуют керамические сэндвич-дымоходы. Они намного тяжелее, чем металлические, поэтому под них необходимо устроить основание. При этом керамические варианты более долговечны — их срок службы составляет 25-30 лет, тогда как уметаллических  — около 15, а иногда и меньше. Керамический сэндвич представляет собой трубу из жаростойкой керамики, которая снаружи оборачивается утепляющими матами. Наружная оболочка сделана из керамзитобетона или пенобетона.

Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собирают дымоходы необходимой длины и формы. Длина одного модуля — около 1 м. Соединяются они между собой точно так же, как канализационные трубы: один конец каждого модуля имеет расширение, а другой сужен.

Кроме прямых цилиндрических модулей в комплект входят и другие элементы:

  • тройники для соединения с вертикальным участком,
  • крепежные элементы,
  • узлы для отвода конденсата,
  • отводы для поворота канала на 90 или 45 градусов,
  • узлы для прохода через перекрытия и кровлю,
  • флюгеры, предотвращающие обратную тягу,
  • защитные грибки,
  • конусы,
  • ревизия для обслуживания дымохода — утепленный тройник с дверкой, который крепится в нижней части дымохода под тройник 45 градусов.

Важно! Если отопление газовое, грибки и флюгеры не применяются.

При покупке дымохода обратите внимание, что он маркируется двумя числами: внутренним и внешним диаметром. Например, внутренний диаметр дымохода 150*250  равен 150 мм, а внешний — 250 мм.

Преимущества сэндвича

Почему для дымохода стоит выбрать дымоходы сэндвич, сделанные из нержавеющей стали? Они имеют ряд важных преимуществ:

  • небольшая масса,
  • компактный размер,
  • совместимость с разными типами отопительных приборов,
  • можно устанавливать как внутри, так и снаружи дома,
  • небольшое количество сажи внутри благодаря гладким стенкам,
  • эстетическая привлекательность,
  • пожаробезопасность — внешняя оболочка не нагревается до температур, создающих угрозу возгорания,
  • устойчивость к коррозии,
  • не нужно дополнительное основание,
  • дымоход может быть не только прямой, но и изогнутой формы,
  • возможность установки своими руками.

У этого вида дымоходов есть и свои недостатки — это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности связана с тем, что при нагревании и охлаждении дымоход расширяется и сужается, поэтому через некоторое время соединения могут разойтись.

Как собрать дымоход из сэндвича

Правильно собирать сэндвич дымоход своими руками таким образом, чтобы широкая часть внутренней трубы была направлена вверх — этот способ называется «по конденсату». Дым поднимается снизу вверх, а образующийся в трубе конденсат стекает вниз, поэтому, если собрать трубу как на картинке слева, конденсат будет задерживаться в соединениях и протекать в утеплитель. Влага в утеплителе не только уменьшает его теплоизолирующие свойства, но и при замерзании разрывает трубу, из-за чего она быстро приходит в негодность. При этом внешняя труба должна быть расположена «по дыму» (широким концом вниз).

Также дымоходы могут быть внутренними и приставными. Второй способ означает, что труба кратчайшим путем выводится наружу, и основная ее часть находится на улице. Плюсы приставного дымохода:

  • легче обслуживать,
  • не занимает место внутри дома,
  • нет необходимости в дополнительных узлах для прохода через перекрытия.

Если выбрана установка дымохода сэндвич внутри дома, то дымоход меньше подвергается внешним воздействиям, таким образом можно установить его в бане и на начальном отрезке перед трубой сэндвич установить бак для подогрева воды или секцию для каменки.

Важно! При любом способе монтажа дымохода между котлом или печью и сэндвич-конструкцией должна быть обычная труба без утепления, которая должна иметь две заслонки-шибера для контроля отвода газов.

Важные правила установки дымохода

Независимо от того, для какого отопительного прибора вы делаете дымоход, располагаете вы его в здании или снаружи, есть некоторые общие правила.

  • Высота дымохода должна быть не менее 5 м.
  • Горизонтальные участки должны быть не длиннее 1 м. Их делают с уклоном в 3 градуса от печи или котла для стока конденсата.
  • Нельзя заужать дымоход. Это значит, что внутренний диаметр труб не может быть меньше диаметра выходного отверстия печи, но может быть больше. Для соединения труб разного диаметра используют специальные переходники.
  • При креплении на регулируемых кронштейнах расстояние от стены должно быть не менее 25 см.
  • Кронштейны должны быть расположены не реже, чем каждые 2 м на вертикальных участках и каждый метр на горизонтальных.
  • На тройники и отводы не должна приходиться нагрузка от вышележащих частей дымохода.
  • Высота трубы зависит от того, насколько близко она расположена к коньку крыши. Если расстояние между дымоходом и коньком меньше 1,5 м, он должен подниматься над крышей как минимум на 0,5 м. Если расстояние от конька — 1,5-3 м, то труба дожна заканчиваться на уровне конька. Если дымоход установлен дальше 3 м от конька, то его верхняя часть должна быть на линии, которую нужно мысленно провести от конька под углом 10 градусов к горизонту, как на рисунке.
  • Высота над плоской крышей — не менее 50 см, над крышей из горючего материала —от 1,2 м.
  • Если кровля сделана из горючих материалов, то устанавливают дефлектор с искрогасителем.
  • Если на крыше находятся какие-то надстройки или она примыкает к другому зданию, то труба должна возвышаться над ними.
  • Если труба возвышается над кровлей более чем на 1,2 м, ее дополнительно фиксируют растяжками, которые прикрепляются к специальному хомуту. Другим концом растяжки крепят к неподвижным частям здания.
  • Изгибов и поворотов должно быть минимальное количество — не более трех. Желательно использовать поворотные элементы с углом 45, а не 90 градусов.

Монтаж металлического сэндвич-дымохода

Монтируют сэндвич трубу для дымохода снизу вверх. На выход печи или котла надевают специальный переходник, место соединения промазывают герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после печи должен быть из обычной неутепленной трубы. Затем к нему присоединяют модуль из сэндвича. Открытый слой утеплителя закрывают заглушкой или используют специальный стартовый элемент с закрытым утеплителем. Стартовую трубу и весь отрезок до первого тройника надевают «по дыму». Если он расположен горизонтально, то делают небольшой уклон в 3 градуса от отопительного прибора, чтобы конденсат не стекал в него.

Далее собирают сэндвич для дымохода  «по конденсату». Стыки между модулями также промазывают герметиком и стягивают хомутами. При первой же топке печи и нагреве трубы герметик затвердеет и увеличит прочность соединения.

Важно! Если дымоход необходимо провести через стену или кровлю, на месте прохода не должно быть стыка двух секций. При креплении кронштейнами они также не должны располагаться на стыках модулей.

При сборке сложно хорошо соединить одновременно внутреннюю и внешнюю трубы. Тогда поступают следующим образом. Внутреннюю трубу выдвигают узким концом на 15-20 см, плотно вставляют ее в уже установленный модуль. После этого узкую часть (на установленном модуле) внешней оболочки промазывают герметиком, а широкую часть сдвигают вниз, чтобы получилось как можно более плотное соединение. Снаружи место соединения стягивают хомутом.

Если стена сделана из несгораемого материала, то трубу необходимо пропустить через асбестовую или металлическую гильзу, например, из трубы большего диаметра. Между гильзой и стеной прокладывают базальтовый шнур, а сэндвич трубу для дымохода внутри фиксируют, набивая гильзу базальтовой ватой.

Если стена сделана из горючих материалов, например, деревянная, то при сборке дымохода сэндвич своими руками используют специальный металлический узел прохода. Для этого в стене делают квадратное отверстие такого размера, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняют базальтовой ватой, снаружи отверстие закрывают металлической пластиной или специальной декоративной розеткой. Щели герметизируют. Также выпускаются уже готовые проходные узлы с теплоизолятором (типа «сэндвич в сэндвиче»).

Металлическая пластина, которая закрывает проходной узел, должна опираться на кронштейны. На них же опирается вся вертикальная часть дымохода. В нижней ее части монтируют ревизию с краном или дверкой для отвода конденсата. Если дымоход длинный и тяжелый, то предусматривают дополнительные разгрузочные кронштейны с пластинами.

Если дымоход делают внутри помещения, то также соблюдают необходимые зазоры между дымоходом и стенами. Через перекрытие трубу проводят также, как через стену. Проход трубы через крышу делается с помощью эластичного узла (крызы), как на фото.

Если кровля сделана из плоского материала, а не рифленого, как профлист, может быть достаточно куска оцинкованной стали.

На срез трубы надевают конус, защищающий теплоизолятор от попадания влаги, а сверху — грибок. Стык между грибком и трубой герметизируют.

Заключение

Металлические сэндвич-дымоходы просты в монтаже и уходе, их можно собрать своими руками без профессиональных навыков. Поэтому такие трубы становятся популярными в частных домах. Однако для правильной работы дымохода необходимо знать некоторые основные правила и соблюдать технологию.

bouw.ru

Что такое дымовая труба сэндвич и из чего она состоит

Содержание статьи

Сэндвич-трубы давно уже не являются новинкой на строительном рынке. И все же, знают о них не многие, в основном специалисты по строительству и кладки печей.

Обычно люди до сих пор пользуются кирпичной кладкой, требующей регулярной чистки раз, а иногда и два раза в год, и частого ремонта. Они и не догадываются, что есть такие дымоходные конструкции, которые монтируются за один день, без дополнительных работ и специнструментов.

Дымовая труба сэндвич состоит из двух нержавеющих труб разного диаметра с проложенной между ними теплоизоляцией из базальтовой ваты.

Труба хорошо защищена от излишнего нагрева внешней стенки и образования конденсата. Продается она частями, длина которых не более одного метра, и собирается совсем просто.

Для монтажа дымоходной трубы в комплекте идут уголки, переходники, конусы необходимых диаметров, тройники с резьбой, грибки, ревизии и др.

Смонтировать сэндвич-трубу своими руками под силу каждому, даже человеку, не имеющему навыков в строительстве.

Сложность в сборке возникает в местах соединений, решение которой предусмотрели производители, создав детали, облегчающие работу.

Панели трубы очень эстетичны, не требуют сложного ухода: их не нужно чистить, красить и т.д. В этой системе продумано все до мелких деталей, и кроме того, она долговечна: срок службы, при правильной сборке составит минимум 15 лет.

Дымовая труба сэндвич, при сборке нуждаются в массе необходимых элементов, которые были предусмотрены производителем: флюгеры, искрогасители, дефлекторы, разгрузочные платформы, скобы для крепления. Кроме этого, пригодятся растворы, термостойкие герметики, металлические крызы, то есть, готовые соединения трубы через кровлю. Практически, любую трубу можно смонтировать из готовых деталей, прилагающихся в комплекте.

Устройство дымовой труба сэндвич и правила ее установки

Трубы для дымохода, названные в народе «сэндвич», состоят, как упоминалось выше, из двустенного дымохода с изоляцией между ними. Преимуществом этих труб перед одностенными изделиями, является высокая степень защиты от пожара, хорошая теплоизоляция и отсутствие конденсата на стенке трубы.

труба для дымохода

Устройство трубы сэндвич:

  1. Внутренний плащ – он состоит из нержавеющей и не подвергающейся коррозии стали.
  2. Наружный плащ, или кожух, который состоит из материалов, идентичных внутреннему.
  3. Базальт – термоизоляционный слой, проложенный меду трубами.

Качество и компактность материалов, легкий вес превращают монтаж дымовая труба сэндвич в истинное удовольствие только при условии правильной сборки конструкции.

  1. Сборка сэндвич-труб должна проходить по двум принципам. Если не требуется тройник в системе, то – «по конденсату», если для вывода конденсата присутствует тройник – «по дыму». До тройника сборка выполняется «по дыму», после тройника – «по конденсату».
  2. Несмотря на то, что дымоходные сэндвич трубы имеют достаточную термозащиту, при их монтаже рекомендуется ставить дополнительную защиту при выводе трубы через пожароопасные участки: деревянные стены, балки, перекрытия, кровлю.
  3. Категорически запрещается при монтаже сэндвич труб устанавливать их над топочным агрегатом.

Отзывы от трубах сэндвич

  • Александр, 43 года: «Мой сэндвич прослужил девять лет на кирпичной печи. Во время перекладки печи оказалось, что труба как новая. Внутренний слой почти не задымлен. Толщина нагара была всего где-то 2-3мм. Он легко счистился тряпкой. Эту же трубу я поставил на совершенно новую печь осенью прошлого года, то есть, срок службы моей печи десять лет.
  • Леонид, 51 год: «Легко монтируется, за время эксплуатации ни разу не почистил»
  • Владимир, 39 лет: «Хочу отблагодарить фирму. Оперативно сработали. Всего неделя назад заказал, и дымоход стоит. Печь топить пока часто не нужно, но думаю, что соседям присоветую».
  • Николай, 47 лет: Очень многие мои клиенты по окончании монтажа, сразу же затапливают для проверки качества работы. Тяга сильнейшая! Особенно впечатляет реакция людей, у кого есть камин со стеклянной дверкой, и раньше на дверке скапливалась копоть».

phoenix-master.com

Сэндвич труба

Сэндвич-труба предполагает простой способ монтирования дымохода для вывода печных газов. Ее целесообразно устанавливать при строительстве бани. Особенности конструкции и простота монтажа являются самым подходящим вариантом для подобных построек, чего не скажешь, когда делается печная кирпичная кладка.

Особенности сэндвича

Хотя труба-сэндвич и не является долговечным материалом, по своей функции она не хуже кирпичных дымоходов. А все дело в особенности конструкции.

Ее недаром называют сендвич. Труба для дымохода состоит из трех слоев: в середине — труба меньшего диаметра из нержавеющей стали. Она обладает особой прочностью, выдерживает высокие температуры; через нее проходят дымовые газы при горении пламени в печи. Дальше ее обволакивает плотный утеплитель, базальтовое волокно. Он обеспечивает теплоемкость. Наружный слой — нержавейка или оцинкованная сталь. Обеспечивает теплопроводность сэндвич-трубы.

Такие изделия очень удобны в установке. Они состоят из отдельных элементов. Поэтому подходят для монтажа под любую крышу или же для вывода через стену. Отдельные модули с одного конца расширяются. Благодаря этому сам монтаж труб не составляет сложностей. Составные части просто вставляются одна в другую.

Дополнительно сэндвич-трубы могут укомплектовываться тройником для врезки в вертикальные плоскости, узлом для отвода конденсата, крепежами, утепленным отводом для поворотов канала, узлами-проходами, которые устанавливают при проведении трубы через крышу.

Благодаря своему строению трехслойная труба-сэндвич не нагревается; снаружи она всегда прохладная. Поэтому является пожаробезопасной. Не нагревается, не растрескивается. Служит весь свой эксплуатационный срок.

Конструкция сэндвичей, как они монтируются

Монтаж сэндвич дымохода производится по дыму и по конденсату. При установке по первому варианту по стенкам трубы-сэндвич будет стекать конденсат и впитываться в ее прослойку. Она в свою очередь постепенно расслаивается; нарушается герметичность сэндвича. Поэтому такой способ монтажа сэндвич трубы не очень подходит.

Лучше предпочесть монтаж дымохода по конденсату. В этом случае он будет перетекать по стыку, и направляться в конденсатосборник. То же будет происходить и с каплями дождя. Вода будет стекать по трубе, не попадая на утеплитель.

Вывод трубы может быть внутренний и приставной. В первом случае сэндвич-детали монтируются таким образом, что труба от отопительного прибора выходит наружу прямо из помещения, где он находится, через крышу на улицу. Во втором случае дымоход из сэндвич-труб выводится на улицу, а потом поднимается на уровне чуть большем, чем козырек крыши.

Предварительные замеры

Перед тем как собрать дымоход своими руками, необходимо определиться с его диаметром и высотой. Первый параметр подбирается в соответствии с тем, каков диаметр патрубка обогревающего устройства. Сечение не должно быть меньше сечения патрубка, но шире может.

Высота должна составлять не менее 5 — 6 метров. Измерение нужно начинать от колосниковой решетки отопительного прибора до верхнего среза трубы. Если установлен газовый котел, высота дымохода отмеряется от горелочного устройства.

Срез дымовой трубы не должен попадать в зону ветрового подпора. Так как в таком случае будет слабая тяга.

Если при установке предполагается делать повороты, их число не должно быть больше 3. Однослойная труба, которая выводится первоначально из патрубка отопительного устройства, должна располагаться под наклоном в его сторону и не превышать одного метра.

Также следует при покупке выбирать такие сэндвичи, чтобы наружная труба была из толстой стали. Таким образом, обеспечится надежность всей конструкции. Также будет легко устанавливать изделие своими руками.

Устанавливается дымоход своими руками

Схема установки дымохода

Установка приставного дымохода может производиться одним человеком. Вот как конструируется дымоход-сэндвич своими руками:

  1. Делается сквозное отверстие в стене.
  2. Собирается узел из металлической обыкновенной трубы, проходного сэндвича, которые скрепляются между собой тройником. При состыковке его с трубой используется переходник с соответствующим сечением.
  3. Труба крепится к отопительному устройству, к патрубку проходной сэндвич продевается через отверстие в стене. Предварительно на трубу надевается внутренняя накладка.
  4. Далее отверстие шпаклюется. Сверху покрывается внутренней накладкой.
  5. Та же работа проделывается и снаружи.
  6. Накладка и стыки труб дополнительно укрепляются саморезами.
  7. Снаружи для более устойчивой фиксации трубы вверху, у основания крыши, и внизу, возле выхода трубы из стены устанавливаются металлические кронштейны.
  8. На проходной сэндвич прикрепляется с внешней стороны кондесатоотводчик.
  9. Наружные части трубы-сэндвич вставляются одна в другую, крепятся саморезами к конденсатоотводчику.
  10. На верхний край последней части трубы устанавливается дефлектор. Он зажимается хомутом с ушами для оттяжки.
  11. Они устанавливаются на рым-болты в кровле и один на земле.

Через кровлю устанавливать дымоход-сэндвич своими руками почти таким же образом. Устройство дымохода при этом ничем не отличается. Разницей является установка сэндвича в кровле. Тут требуются дополнительные элементы там, где труба проходит через перекрытия и кровлю.

При этом необходимо учитывать расстояние от стен. Труба не должна располагаться посередине помещения. Проход трубы через перекрытие такой же, что и в стене. А вот через кровлю имеет свои особенности. Если кровля плоская, достаточно под покрытие провести оцинкованный лист. В тех случаях, когда крыша из профнастила, металлочерепицы или шифера, проход герметизируется при помощи крызы.

Дымоход из сэндвич-труб для бани является лучшим решением. Если на стыках его дополнительно обработать герметиком, гарантия того, что дым не будет возвращаться в помещение 100%. К тому же удобная установка помогает сэкономить на пространстве.

sdelaypechi.ru
