Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

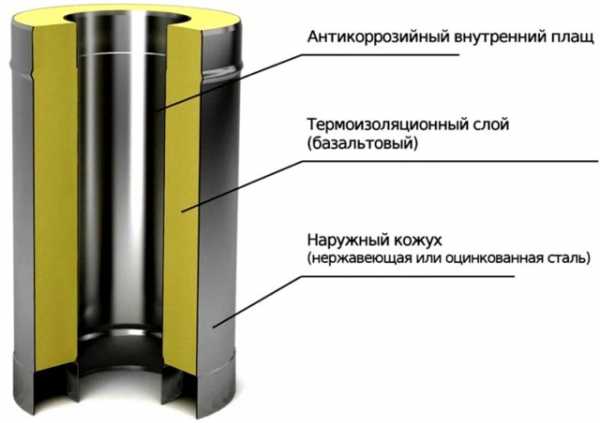

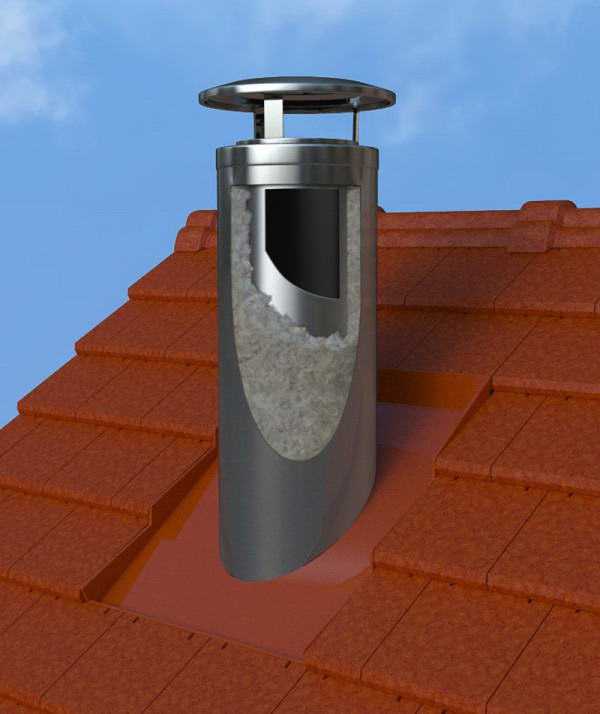

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро — и теплоизоляции дымохода.

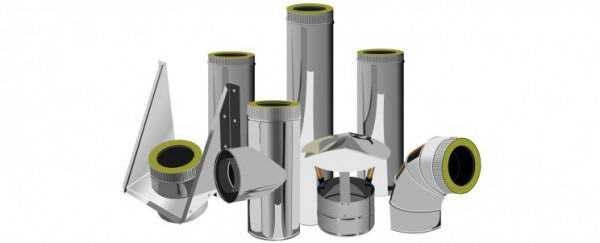

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

1. Изделия необходимых размеров.
2. Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
3. Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
4. Стакан для сбора конденсата.
5. Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
6. Ревизионные элементы с дверцами для очистки дымохода.
7. Устье – верхний концовик дымоотвода.
8. Опорная консоль – элемент, необходимый для установки дымохода.
9. Стеновой кронштейн для крепления дымоотвода к стене.
10. Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

• данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
• выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
• благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
• образование и оседание конденсата сводится к минимуму;
• благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
• утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
• дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
• при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
• дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
• благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

• как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
• длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
• расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
• расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
• Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
• Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
• если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
• если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
• в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

• сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
• далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
• для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
• через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
• в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;

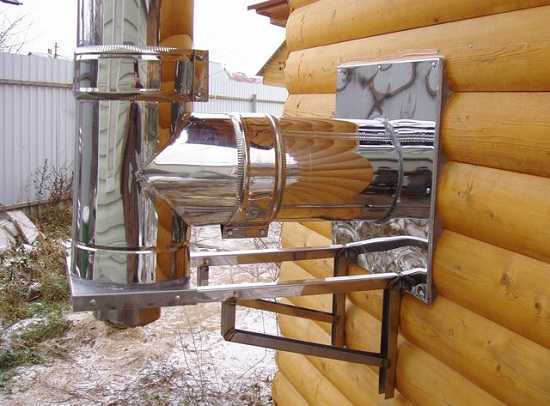

• далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

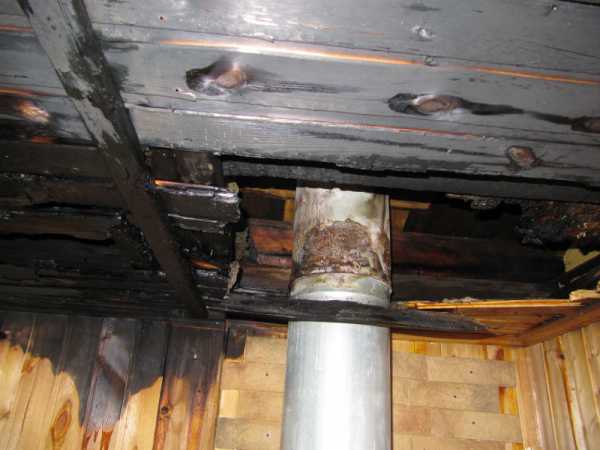

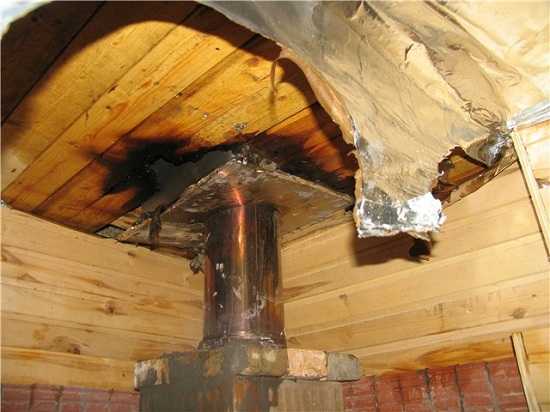

Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа

• чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
• монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
• каждое звено сэндвич трубы крепится к стене с помощью кронштейна;

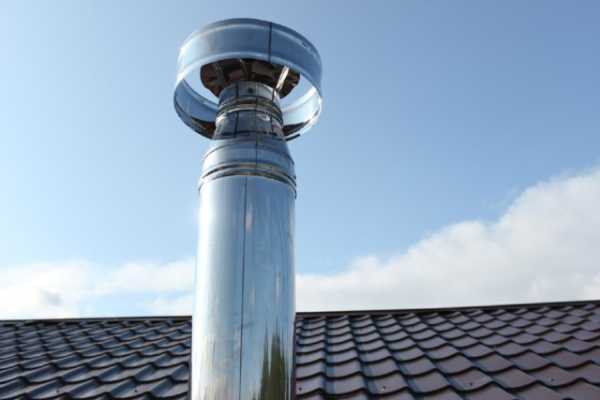

• заканчиваем монтаж установкой зонта;
• при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

Другие похожие статьи по теме:

trubypro.ru

способы монтажа через крышу или стену

Конструкция дымохода из сэндвич-труб в жилых домах и банях одна из самых востребованных и практичных. Это объясняется ее безопасностью, надежностью и эффективностью.

Кроме того, монтаж дымохода из сэндвич-труб через крышу можно выполнить собственноручно из качественных и безопасных материалов с учетом основных требований, которые предъявляются к современным дымоотводным системам.

Содержание статьи

Достоинства и недостатки сэндвич-дымоходов

Сэндвич-дымоход – функциональная конструкция, оснащенная двумя контурами, соединенными между собой теплоизоляционным материалом толщиной до 65 мм.

Подобное устройство обладает не только высокими эксплуатационными характеристиками, но и рядом существенных преимуществ:

• Теплоизоляция стенок конструкции. Использование надежного утеплителя предотвращает снижение дымовой тяги в системе и способствует быстрому выведению продуктов сгорания топливного материала без образования конденсата.
• Простота и доступность монтажа. Правильно установить дымоход сможет любой домовладелец, поскольку сам процесс схож с работой по сборке технического конструктора.
• Широкий выбор модификаций и типов конструкций. В продаже имеются конструкции прямоугольной и угловой формы, предназначенные для монтажа через кровлю или на стену, оснащенные дополнительными архитектурными элементами.
• Незначительное образование отложений на стенках. Гладкая поверхность труб предотвращает скопление пепла и копоти в процессе сгорания топливного материала.
• Небольшой вес. Дымоход из сэндвич-труб в собранном виде обладает незначительной массой, поэтому для него не требуется обустраивать фундамент.

Однако использование нержавеющих труб при изготовлении сэндвич-дымоходов не устранило имеющихся проблем, которые свойственны металлическим изделиям:

• Возможность разгерметизации конструкции при чрезмерном нагревании и охлаждении системы.
• Высокая стоимость расходных материалов для сборки и установки дымохода.
• Непродолжительный срок службы готовой системы, не превышающий 17 лет, в то время как кирпичные дымоходы могут эксплуатироваться до 25 лет.

Выбор дымохода из сэндвич-труб

Чтобы готовая дымоотводная система работала исправно и эффективно, необходимо основательно подойти к вопросу выбора основных элементов конструкции.

При выборе дымохода рекомендуется учитывать материалы для изготовления сэндвич-конструкций и особенности термоизоляционного слоя.

Для различных видов отопительного оборудования используется свой тип материала для изготовления дымоотводов. Он должен отличаться прочностью, износостойкостью, долговечностью и устойчивостью к негативному воздействию высоких температур.

Высоколегированная нержавеющая сталь

Для изготовления сэндвич-дымоходов используются такие марки стали:

• Нержавеющая сталь с титановым компонентом для дровяных печей. Температурный режим нагрева до 800 градусов.
• Нержавеющая сталь с молибденовой добавкой для дизельных, дровяных и газовых печей.
• Жаростойкая сталь с добавлением никелевых и хромовых компонентов. Температура нагрева до 1000 градусов.

Черный металл

Такой материал восприимчив к окислению и прогоранию, поэтому для повышения эксплуатационных характеристик в состав вводятся специальные эмали.

Температурный режим нагрева труб не более 400 градусов. Изделия из черного эмалированного металла могут эксплуатироваться с печами, колонками, котлами и каминами.

Комбинированный материал

Чтобы снизить расходы на производство конструкций сэндвич-дымоходов, производители используют более доступные материалы. В этом случае внутренняя труба может быть произведена из высоколегированной стали, а наружная труба – из металлического сплава с добавлением цинка или эмали.

Термоизоляционный слой

Внутри сэндвич-конструкции располагается термоизоляционный слой, который способствует аккумуляции внутреннего тепла и поддержанию высокой тяги. Для утепления дымохода используется вата на керамической или базальтовой основе – материалы, устойчивые к возгоранию.

Базальтовый утеплитель способен выдерживать температуру нагрева до 650 градусов, а керамический аналогичной толщины – до 1000 градусов.

Определение подходящего диаметра и длины дымохода

Диаметр дымоотводной трубы определяется на основании рабочей мощности отопительного оборудования. Если печи (котлы) обладают следующей тепловой мощностью, тогда используются трубы диаметром:

• до 4 кВт – до 13 см;
• от 4 до 5,5 кВт – до 19 см;
• от 6 до 8 кВт – до 26 см.

Важно! Не рекомендуется намеренно сужать дымоход, а вот расширять до требуемого размера, наоборот, можно.

Важным показателем является толщина термоизоляционного слоя, которая может составлять от 24 до 65 мм. Для изготовления сэндвич-дымохода используются металлические трубы с толщиной стенок 1 мм.

Требуемая длина дымоотвода определяется с учетом:

• минимальной высоты, необходимой для создания тяги, – 5 метров;
• размера конька крыши – возвышение трубы над коньком на 0,5 метра;
• материала для настила кровли – при использовании пожароопасных материалов возвышение трубы над крышей от 1 до 1,5 метра.

Как выполнить сборку сэндвич-дымохода

Собрать дымоход своими руками технически несложно. Конструктивно устройство состоит из отдельных элементов – металлических труб меньшего и большего диаметра с внутренним теплоизоляционным слоем.

Сборка конструкции выполняется следующим образом:

• Размер одного сегмента стандартен – 100 см в длину. Один элемент меньшего диаметра вставляют в другой элемент большего диаметра. Подсоединение выполняют снизу от отопительного оборудования, перемещаясь вверх.
• На отопительный прибор устанавливают адаптер или переходную стальную трубу длиной до 50 см. Если дымоотвод будет выведен через стену, тогда дополнительно в горизонтальном положении устанавливают отвод под уклоном в 3 градуса.
• Первый элемент дымоотводной трубы соединяют с адаптером или переходником на печке. После выполняется установка труб одна в другую.

Важно! При монтаже следует обращать внимание на то, что один конец элемента сужен, чтобы обеспечить удобную вставку в следующий. Все элементы собирают так, чтобы конденсат, образованный при эксплуатации дымоотвода, стекал в нижнюю часть конструкции.

• Выполняют стыковку двух элементов для обеспечения полной герметизации устройства.
• Все стыки тщательно уплотняют соединительными муфтами, параллельно устанавливают хомуты, которые обеспечивают надежное крепление готовой системы к стеновой поверхности. Чтобы предотвратить возможные сдвиги конструкции, устанавливают опорные кронштейны на каждые 1,5 метра трубы.

Существует два варианта монтажа дымоходной системы для бани: внутри строения с выводом через крышу или снаружи с фиксацией к стене.

Особенности вывода сэндвич-дымохода через стену

Проход дымохода через стену требует соблюдения важных правил и требований по безопасности при обустройстве дымовых каналов.

Существует два варианта монтажа стеновой конструкции дымохода: с поднятием канала до потолочной поверхности и последующим выводом наружу либо обустройством выходного отверстия на уровне отопительного прибора.

Соединяются сэндвич-трубы по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату».

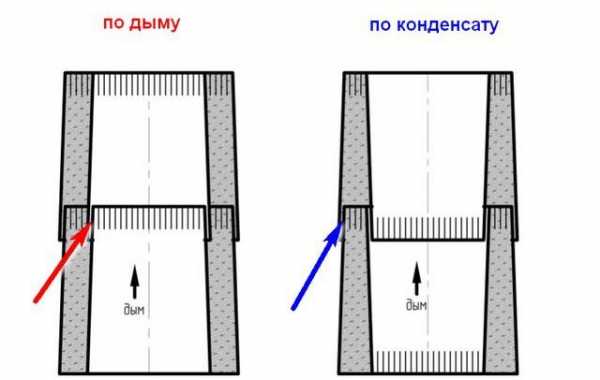

«По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

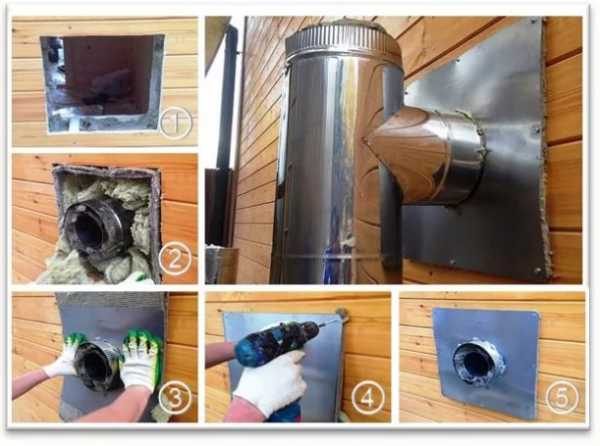

Монтаж сэндвич-трубы через стену выполняется следующим образом:

1. Проделывают выходное отверстие в стене. Размеры отверстия должны соответствовать требованиям СНиП: расстояние от трубы до стены – до 50 см. При сокращении расстояния до 40 см отверстие обшивают металлическим листом или внутрь вставляют защитный короб.
2. В отверстие монтируют трубу так, чтобы соединительные стыки не были расположены в проходном узле. Дымоотвод плотно фиксируют, а расстояние вокруг него заполняют теплоизолирующим материалом.
3. Отверстие закрывают декоративными решетками, которые поставляются в стандартной комплектации к устройству.
4. Снаружи к поверхности стены монтируют кронштейн крепления и узел поворотного типа для выводящего канала.
5. Выполняют установку вертикального участка трубы.

Прохождение дымоходной системы через чердачное перекрытие

Если баня имеет небольшое чердачное помещение и вывод дымохода выполняется через него, тогда для этого можно использовать специальный разделительный патрубок из оцинкованного металла подходящего размера, соответствующего диаметру трубы и толщине перекрытия.

Установка сэндвич-трубы в бане через перекрытие выполняется следующим образом:

1. Патрубок обшивают утеплителем на фольгированной основе для защиты перекрытия от возгорания.
2. На потолке проделывают отверстие соответствующего размера, в которое укладывают утеплитель из базальтовой или минеральной ваты.
3. В потолочно–проходной узел устанавливают утепленный патрубок. К потолку фиксируют металлическую панель с проделанной по центру окружностью под вывод трубы.
4. В подготовленное отверстие в потолке устанавливают трубу.

Более сложным вариантом является соединение кирпичной трубы с сэндвичем, которое предусматривает использование специальных переходников: квадратных насадок и одноконтурных элементов. Переходники обеспечивают полную герметизацию конструкции в местах соединительных стыков.

Вывод сэндвич-дымоотводной системы на кровлю

При установке проходного канала для вывода дымоходной трубы необходимо определить положение перекрывающих балок и элементов стропильной системы.

Монтаж дымохода из сэндвич-труб на кровлю выполняется по схеме:

• В потолочной поверхности проделывают входное отверстие под вывод трубы.
• Торцевые части отверстия обшивают теплоизоляционным материалом, предотвращающим нагрев поверхности.
• В канал вводят трубу и фиксируют так, чтобы обеспечить свободное перемещение ее по вертикальной линии при нагреве металлического корпуса.
• Расстояние вокруг трубы уплотняют базальтовой ватой, закрыв входное отверстие металлической пластиной.
• Для вывода дымохода наружу в кровле проделывают крестообразное отверстие, края которого раздвигают и фиксируют металлическими скобами.
• После завершения монтажа входное отверстие уплотняют плитами из фиброцемента. Верхнюю часть трубы оснащают конусообразным оголовком или дефлектором.

Самостоятельный монтаж дымоотводной сэндвич-системы требует тщательной подготовки, освоения технических тонкостей и соблюдения требований пожарной безопасности.

sdelatbanyu.ru

Дымоход из сендвич труб для бани: Устройство и Монтаж

В настоящее время дымоход из сэндвич-трубы считается одним из самых популярных и практичных. Его функциональность позволяет применять его в самых разных условиях.

В принципе, если вы смогли достать качественные материалы от надежных поставщиков, то построить такой дымоход очень легко, причем абсолютно безопасно. Такая конструкция отличается большим количеством преимуществ:

• отсутствует конденсат;
• минимум сажи;
• пожаробезопасность;
• малый вес;
• красивый внешний вид;
• легкое обслуживание.

Одним из важнейших преимуществ можно назвать возможность прокладки такого дымохода в деревянных строениях, особенно это касается домашней бани.

Какие требования предъявляются к банному дымоходу

Прежде чем мы расскажем, как сделать трубу в бане, надо отметить, что при строительстве дымохода в бане необходимо учитывать определенные требования, которые предъявляются к габаритам сооружения и его конструкции:

• Длина трубы от грибка крыши до печки не должна превышать пять метров.
• Монтаж трубы должен делаться только вертикально, никаких уступов не допускается. Разрешается отклониться от вертикальной линии на 30 градусов, если отклонение в любую сторону не превышает 1 метр.
• Когда от начала сэндвич-трубы в бане до кровли больше 1,5 м, требуется установить специальную растяжку, которая будет исполнять роль фиксатора.
• При крыше, покрытой легковоспламеняющимися материалами, необходимо конец трубы закрыть специальной сеткой – искрогасителем, величина ячеек которого должна находиться в пределах 5×5 мм.
• Сэндвич-труба, установленная на скатной крыше, делается с выступом в 50 см над коньком. Если крыша плоская, то расположение трубы должно быть сделано выше на один метр.
• Дымоотводящий тракт должен иметь горизонтальную часть, не превышающую 1 метр.
• Все стыки деталей трубы должны обязательно быть на виду, запрещается их установка внутри перекрытий крыши.
• Категорически запрещено устанавливать в чердачном помещении прочистки, монтировать горизонтальные отводы. Направление трубы, проходящей сквозь чердак, должно быть всегда направлено только вверх.

Как выбирать трубу

Прежде чем выбрать сэндвич-трубу, необходимо знать несколько характерных параметров, зависящих от используемой отопительной системы.

Одним из главных параметров конструкции является диаметр трубы. Он обозначается двумя цифрами – 120/180, где числителем является внутренний диаметр, а знаменателем – внешний размер трубы.

Внутренний диаметр подбирается в соответствии с рабочим диаметром патрубка, отводящего дым, установленного на тепловом агрегате. По внутреннему размеру определяется габарит отверстия для трубы, которая будет проходить через кровлю.

Толщина теплоизоляции регулирует подбор диаметров трубы. Причем их размеры подбираются на основе агрегата тепловой системы:

• дровяные печи или газотурбинные системы – 50–600 мм;
• твердотопливные котлы –50–700 мм;
• дизельгенераторы или газопоршневые агрегаты – 50–500 мм;
• микротурбинные устройства – 50–300 мм;
• газовые котлы – 200 мм;
• дизельные системы – 200 мм.

Очень важно правильно подобрать длину дымохода. Он должен иметь вертикальную часть длиной более 5 м. Его горизонтальная составляющая намного меньше: всего лишь один метр.

Дымоход должен быть выше конька кровли на 500 мм, когда расстояние до него составляет 1,5 метра. При длине 3 метра сэндвич трубу можно делать на уровне верхней точки.

Если крыша плоская, то берется минимальное расстояние между высотами кровли и дымохода, выдерживается 0,5 метра.

Дополнительными характеристиками при подборе сэндвич-дымохода считаются:

1. стоимость изделия. Конечно, многое зависит от платежеспособности покупателя, но все же не стоит приобретать самые дешевые изделия;
2. материал сэндвич-трубы;
3. толщина металла.

Нюансы, требующие особого внимания

Безусловно, производитель изделия имеет огромное значение. К сожалению, на рынке появилась масса подделок. Обыкновенному человеку трудно уловить все тонкости, поэтому чтобы не ошибиться, стоит прислушаться к советам профессионалов:

• Перед походом в магазин возьмите маленький магнит, заверните его в тонкую ткань и положите в карман.
• Если в магазине менеджер вам будет говорить, что эта труба изготовлена из высококачественной нержавейки, достаточно приставить к ней магнит. Даже малейшее притягивание уже говорит о том, что вас обманывают. Ткань предотвратит возможное появление царапин от прикосновения магнита.
• Обратите внимание на толщину металла трубы. Она должна быть более 0,5 мм. От толщины зависит долговечность всей конструкции. Чем она больше, тем дольше будет срок эксплуатации.
• Обязательно убедитесь, что печная труба не имеет никакой деформации, отсутствуют сколы, нигде нет следов вмятин.
• Каждая деталь должна иметь абсолютно ровную форму, в сварных швах не должны быть следы прерываний.
• Желательно непосредственно в магазине попытаться собрать несколько деталей конструкции. Все соединения должны получиться прочными и без зазоров. Никакого сводного движения деталей не допускается.
• Безусловно, каждый стремится сэкономить. Однако экономить на дымоходе очень опасно. Здесь качество играет главную роль, стоимость отходит на второй план.

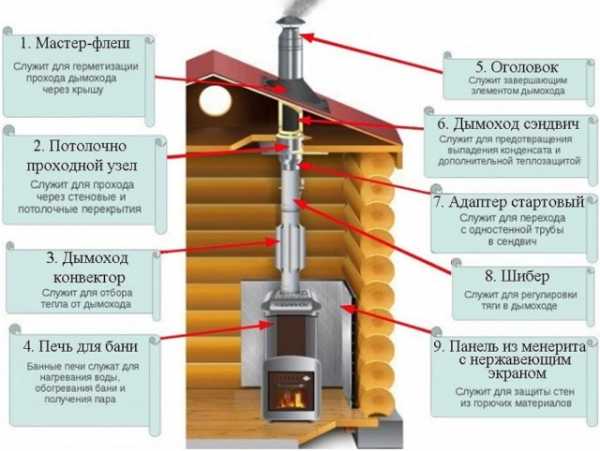

Монтаж дымохода для банной печи

Если дымовая труба прокладывается через тепловой агрегат, ее можно подключить прямо к системе или теплообменнику. Дымоход можно проложить через стену, можно смонтировать выход сквозь потолок. На рисунках ниже можно познакомиться со схемами расположения дымоходов.

Чтобы получить максимальный эффект от сгорания топлива, обыкновенную металлическую трубу отводят от печи. Сверху на нее монтируется сама сэндвич-труба.

В результате сохраняется максимальная температура благодаря мощному тепловому излучению, исходящему от трубы. Температура нагрева почти такая же, как в топке. Для смягчения излучения без потери тепла на дымоход надевается сетка, заполненная камнями. Нагретые камни просушат парилку после полного потухания печи.

В некоторых случаях дымоход можно использовать как нагреватель воды. Для этого взамен металлической трубы, отходящей от печи, монтируют теплообменник.

Технология монтажа

Установить сэндвич-трубу не очень сложно. Эта конструкция имеет максимальную пожаробезопасность, поэтому ее соединение и крепление может сделать человек, который никогда не занимался строительством.

Монтаж должен начинаться снизу, постепенно достигая вершины. Все начинается с печи.

Шаг первый

Когда монтируете сэндвич-дымоход, всегда помните, что один торец трубы сделан с зауженным радиусом. Именно он вставляется в следующий отрезок трубы. За счет такого соединения не происходит накапливание сажи, из трубы дымохода легко удаляется конденсат. Чтобы облегчить такую работу, можно установить специальные тройники.

Шаг второй

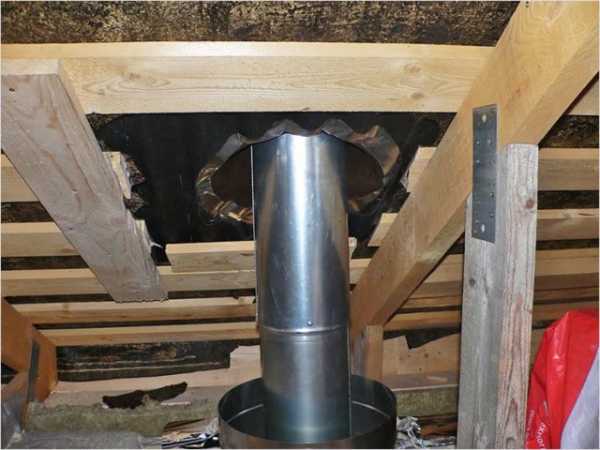

Для прохождения дымохода сквозь стену ее разбирают и делают укрепление посадочного места, куда будет вставлен кронштейн трубы. Затем собирается наружный кронштейн с двумя уголками. Они играют роль полозьев для движения тройника при монтаже сэндвич-трубы.

Для закрытия стены подойдет толстая 1 см фанера. Ее сверху покрывают асбестовым листом и фиксируют обычными шурупами.

Затем вся конструкция закрывается оцинкованным листом, с габаритами 2х1,20 см. Чтобы освободить дорогу проходнику, в листе делается квадратное отверстие.

Кронштейн покрывается лаком для металла, чтобы создать поверхность, защищенную от коррозии. Специально для дымохода в переходнике сверлится соответствующее отверстие.

При строительстве дымохода нужно обязательно делать уступку, представляющую собой зазор между стенкой и каналом, выводящим горючие газы.

Очень важно правильно рассчитать размеры первой соединительной детали дымохода. Она должна плотно входить в последующую трубу, находящуюся выше потолка.

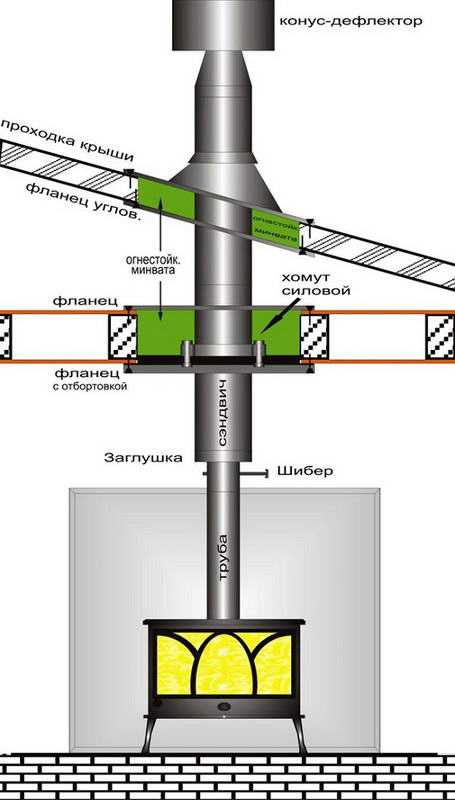

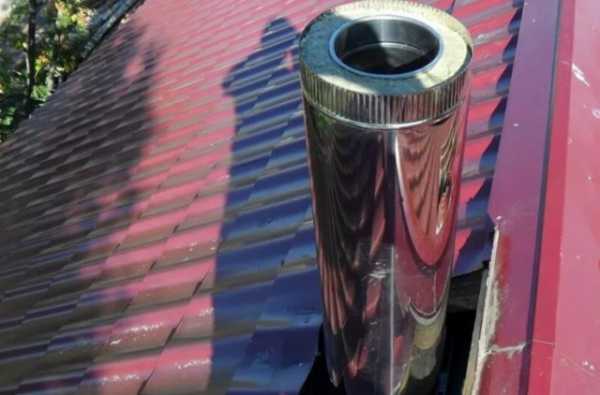

Установка дымохода, проходящего через крышу

Как правильно установить трубу через кровлю крыши? Прежде чем монтировать такой дымоход, берется оцинкованный металлический лист. Его с внутренней стороны прикладывают к отверстию, после чего выводят трубу. Затем лист фиксируют на крыше. В случае необходимости его края можно закрепить и под краем кровли.

При плоской крыше сэндвич-труба для бани должна возвышаться над ней на высоту более одного метра. Когда высота дефлектора превышает 1,2 метра до кровли, устанавливаются дополнительные растяжки, крепящиеся обжимными хомутами.

Кровлю, сделанную из пожароопасных материалов, требуется обезопасить от пожара. Дымовую трубу оборудуют дефлектором, имеющим сетчатый искрогаситель. Размер ячейки берется самый минимальный.

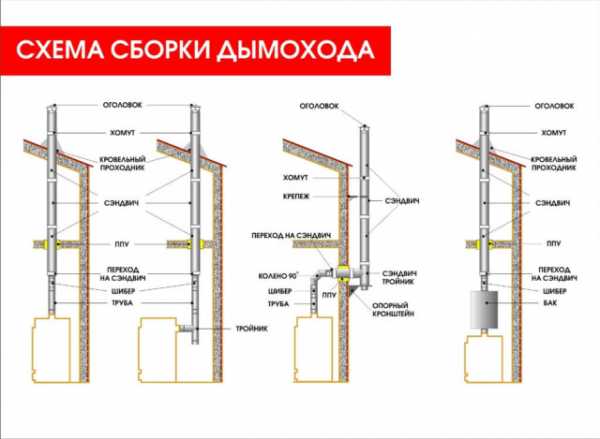

Крепление сэндвич-дымохода

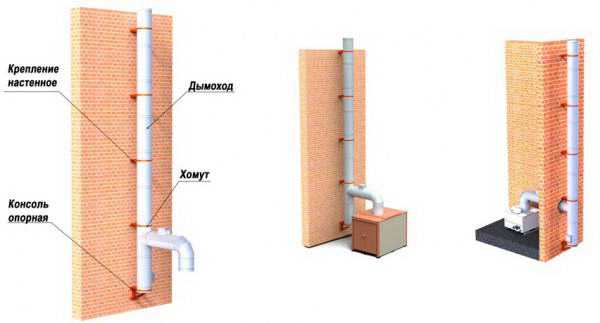

Фиксация всех деталей дымохода осуществляется хомутами. Крепление тройника делается опорным кронштейном. Оставшаяся незакрепленной верхняя часть дымохода требует создания подстраховки. Например, растяжками с углом равным 120 градусов.

Стыковка сэндвич-труб делается при помощи обжимных хомутов. Стыковка с дополнительными элементами, переходниками или тройниками осуществляется такими же хомутами, однако крепление осуществляется с каждой стороны.

Заметим, что опорный кронштейн необязательно покупать в магазине. Его можно сделать своими руками. Берется два металлических уголка, со стороной 30 и 50 мм. Нарезается нужная длина и делаются соответствующие отверстия под болты.

Окончательный монтаж

Когда сборка закончена, нужно снять защитную пленку. Габарит дымохода сэндвич обязательно должен составлять примерно 5–6 метров начиная с оголовка и кончая колосником. Швы и имеющиеся зазоры закрываются герметиком.

Лучше всего пользоваться жаропрочным герметиком. Он специально создан для дымоходов, выдерживает температуру в 1000 C. Наноситься он по следующей технологии:

• Внутренние трубы – покрывается наружная часть;
• Наружные трубы – герметизируется вся наружная поверхность;
• Когда есть переход от одностенной трубы к двустенной, герметизируется вся наружная поверхность;
• Одностенная труба и соответствующий модуль соединяются аналогично последнему варианту.

После проведения герметизации, необходимо тщательно проверить наиболее пожароопасные зоны, где нагрев будет иметь максимальную температуру.

Чтобы впоследствии было легче чистить дымоход, устанавливается ревизия. Она может быть съемной или иметь открывающуюся дверцу.

Соблюдение пожарной безопасности

Даже при хорошей теплоизоляции возможно сильное нагревание внешней поверхности дымохода. Температура нагрева иногда превышает 300 градусов. Такая температура может легко воспламенить сухое дерево.

Поэтому строительство и устройство дымоходов из сэндвич-труб требует строго соблюдения техники пожарной безопасности:

1. Запрещается устанавливать сэндвич около горючих материалов.
2. Сэндвич должен находиться на расстоянии 25 см от любой горючей поверхности. Если температура нагрева ниже, это расстояние может быть уменьшено, но оставаться в пределах 10 см.
3. Самой лучшей теплоизоляцией считается воздух. Не требуется засыпка короба, сквозь который проходит дымоход, дополнительным керамзитом или затыкать его минеральной ватой.
4. При монтаже дымохода на крыше, кроме нагрева трубы, необходимо учитывать направление потока горячего воздуха и летящих искр.
5. Возвышение трубы над коньком, если кровля сделана из пожароопасного материала, должно быть больше одного метра. Обратите внимание, над коньком, но не над самой кровлей.

Положительные и отрицательные качества дымоходов

О недостатках дымохода говорить много не придется. Так как их очень мало:

• детали из нержавейки всегда очень дорого стоят;
• срок эксплуатации не превышает 15 лет. Дымоход из кирпича может работать намного дольше;
• за счет скачка температуры возможно изменение сечения трубы. Это может вызвать разгерметизацию всей конструкции.

Положительных качеств у подобных дымоходов намного больше:

• простой монтаж. Его может выполнить абсолютно любой человек, если у него есть схема монтажа;
• Такая конструкции за счет небольшой массы не требует изготовления специального фундамента под печь;
• удобная транспортировка;
• благодаря большому количеству различных деталей можно создать дымоход любой формы;
• легко выполняется замена отдельных частей, вышедших из строя;
• благодаря теплоизоляции происходит понижение температуры внешней оболочки трубы. Это способствует повышению уровня пожаробезопасности и, как правило, уменьшает появление конденсата;
• за счет круглой и очень гладкой поверхности в трубе не появляются застойные зоны. Происходит эффективное удаление горючих газов, уменьшается отложение сажи;
• нержавеющие трубы практически не подвергаются коррозии;
• дымоход очень легко эксплуатировать. Нужно только вовремя сливать конденсат и периодически удалять слой сажи;
• красивый внешний вид дает возможность устанавливать такие сэндвич трубы внутри помещения. Они красиво смотрятся и снаружи.

Подводим итоги

В принципе установку дымохода можно назвать несложной работой. Для опытного человека такая работа не составит большого труда. Но если есть хоть малейшие сомнения в успехе всего мероприятия, лучше обратиться к профессионалам и у вас будет качественно смонтированный элемент. Ведь ошибка может обойтись очень дорого, дом просто может сгореть.

Похожие статьи:

vseprotruby.ru

Cэндвич дымоходы из нержавеющей стали – устройство и монтаж

Если вам кажется, что монтаж дымохода – забота только счастливых обладателей каминов, то скорее всего вы только планируете обзавестись частным домом. Домовладельцы со стажем на своем опыте знают, что этот элемент отопительной системы нужен также для газовых котлов, с помощью которых отапливается жилище и организации горячего водоснабжения, для печей в бане.

Содержание статьи

А какой русский не любит хорошей бани? Каждому теплогенерирующему прибору требуется труба для вывода газовой смеси, состоящей из воздуха и продуктов сгорания топлива, из помещения в атмосферу.

Для выполнения этой работы опытные печники рекомендуют сэндвич дымоходы, а что они из себя представляют, как своими руками выполняется установка и проход через кровлю расскажет сегодняшняя статья.

Двухконтурные трубы с термоизоляцией

Труба с термоизоляцией

Конструкция сэндвич труб

Все, что касается отопительного оборудования связано с опасностью возникновения пожаров, особенно в деревянных домах. Статистика утверждает, что более половины случаем возгорания происходят, потому что домовладельцы выполнили монтаж дымохода своими руками некорректно.

Чтобы облегчить эту задачу и защитить дом от огня, используют сэндвич трубы для дымохода. На первый взгляд они похожи на обыкновенные изделия из нержавейки, но на самом деле имеют трехслойное строение:

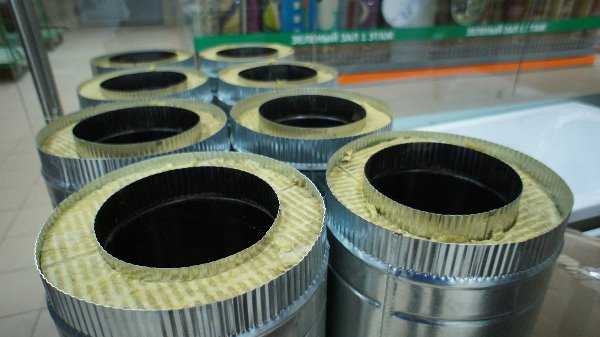

Конструкция сэндвич трубы

1. Внутренний контур. Цилиндр круглого сечения из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутреннюю трубу изготавливают из листа металла, с помощью сварки получая герметичный шов. Благодаря высоким антикоррозийным качествам легированную сталь не повреждает взаимодействие с водой.
2. Изоляционный слой. Между внутренним и внешним контуром находится изоляционная прослойка, которая выполняет две важные функции: «запирает» жар внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяет дыму остывать во время прохождения по трубе, чтобы сажа не оседала на ее стенках. В качестве термоизоляции используют волокнистые материалы с наивысшим классом огнестойкости с рабочей температурой до 700 градусов, к примеру, минеральную вату на базальтовой основе. Слой изоляции между контурами составляет 40-60 мм, а плотность утеплителя 12о кг на кубический м.
3. Внешний кожух. Внешняя оболочка сэндвич трубы, изготовляемая из нержавеющей стали или другого вида металла. Шов кожуха выполняют при помощи лазерной сварки, которая не повреждает гальванический слой нержавейки, защищающий ее от коррозии. Стоимость труб из латуни и меди намного увеличивает затраты на прокладку дымохода, а установка оправдана эффектным внешним видом.

Доборные элементы двухконтурного дымохода

Сендвичные трубы состоят из доборных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все части дымохода одной фирмы, идеально подходящие друг к другу.

Преимущества сэндвич труб

Сэндвич дымоходы по сравнению с обычными из нержавеющей стали обходятся домовладельцу дороже, но их стоимость увеличивается за счет большей безопасности и надежности такой системы, особенно если монтаж выполняется своими руками. К их преимуществам относят:

• Отличная изоляция. Внутренний термоизоляционный слой защищает окружающие элементы стропильной системы от возгорания и удерживает жар внутри трубы. Сэндвич труба отлично подходит для монтажа внешних дымоходов, которые не выводят через кровлю. В большинстве регионов России их монтаж возможен, только если труба изолируется своими руками или на производстве.
• Отсутствие конденсата. В обычных трубах за счет перепада внутренней и наружной температуры внутри образуется конденсат, который оседает на стеках, со временем разрушая дымоход. В сэндвич трубах благодаря термоизоляции не происходит переход дыма из парообразного состояния в жидкое.

  Состав двухконтурных труб

• Необременительное обслуживание. В сэндвич трубах дым, проходя путь от топки до атмосферы, не остывает, поэтому на стенках не образуются сажевые отложения, в отличии от одноконтурных труб из нержавеющей стали. Благодаря этому дымоход, даже если его диаметр не велик, не требует частой прочистки.
• Легкость. Обладая практически равными огнеупорными качествами, дымоход сэндвич весит в несколько раз меньше кирпичного, поэтому его установка не сопряжена с усилением фундамента.
• Эстетичность. По сравнению с одноконтурной трубой из легированной стали, теплоизолированной своими руками, сэндвич трубы выглядят аккуратнее и презентабельнее.
• Простотой монтаж. Благодаря фланцевому или байонетному креплению сэндвич трубы легко собрать своими руками и выполнить проход дымохода через кровлю.

Сэндвич дымоход

Для расчета дымохода своими руками требуется инструкция к отопительному прибору с указанием мощности и размера вводного патрубка, исходя из этих данных определяют диаметр трубы, необходимый для обеспечения тяги.

Принципы монтажа сэндвич дымоходов

Чтобы использовать отопительный прибор без боязни возгораний, отравлений угарным газом, необходимо прокладывать дымоход, руководствуясь правилами пожарной безопасности и строительными нормами:

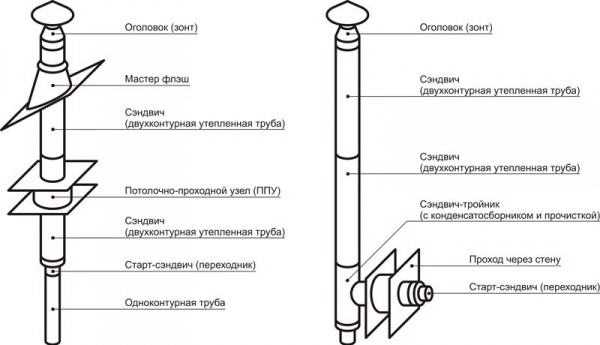

Вывод дымохода через стену и крышу

Внутренне и внешнее размещение дымохода

1. В местах, где выполняется проход дымохода через перекрытия, стены или кровлю требуется установка дополнительной термоизоляции с помощью проходного короба из стали или патрубка.
2. Нельзя подсоединять сэндвич трубу напрямую к вводному патрубку отопительного прибора. Рекомендуется использовать сэндвич трубы на внешних участках дымохода, когда уже выполнен проход через стену или кровлю.
3. Места, где выполняется проход дымохода в непосредственной близости от стен, защищают с помощью листов огнеупорного материала, например, асбеста.
4. Если монтаж выполняется своими руками, следите, чтобы протяженность горизонтальных участков, негативно влияющих на силу тяги, не превышала 100 см.
5. Диаметр сэндвич трубы из стали на всей протяженности не должен быть меньше вводного патрубка отопительного прибора.
6. Дымоход из стали нужно собрать своими руками так, чтобы места стыков не попадали на проход трубы через кровлю.
7. Чтобы проход через кровлю попал в промежуток между элементами стропильной системы, используют отводы. Сэндвич трубы имеют отводные детали с углом 45 градусов, если необходим разворот на 90 градусов, требуется два отвода.
8. Диаметр всех элементов дымохода должен совпадать, чтобы в стыках не образовались зазоров. Для герметизации соединения используют стальных хомуты и огнестойкий герметик.
9. В нижней части дымохода выполняет монтаж ревизии, дверки или стакана, через которые контролируют состояние дымохода.

Фальцевое соединение

Установка внутреннего контура трубы выполняется «по конденсату», то есть каждый последующий элемент вставляется внутрь предыдущего. А внешний кожух соединяют «по конденсату», наоборот, надевая верхний сегмент на нижний.

Последовательность установки

Монтаж дымохода вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу.

Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста.

Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

Монтаж дымохода

Монтаж тройников, колен и отводов выполняется с помощью кронштейнов, закрепляемых на стены через каждые 2 м. Обратите внимание, что нельзя прокладывать дымоход поблизости от электрической проводки или газового трубопровода, во избежание взрыва, возникновения пожара.

На крышу дымоход выводят на расстоянии 50-150 см от высшей точки, а его высота должна превышать конек хотя бы на 0,5 м. Монтаж дымохода с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.

Видео-инструкция

krovlyakrishi.ru
