Дымоход котел – как правильно сделать, требования, установка и подключение в частном доме

Твердотопливный котел является одним из традиционных отопительных приборов, своего рода классикой. Но чтобы он должным образом функционировал и был предельно удобен в эксплуатации, ему необходим дымоход. Итак, сегодня мы поговорим о том, что собой представляет дымоход для твердотопливного котла, рассмотрим особенности его конструкции, а также выясним, можно ли сделать его своими руками.

Смотрите так же — схемы принцип работы твердотопливных котлов

Содержание статьи:

Конструкция дымохода и принцип работы

Грубо говоря, дымоход – это специальная труба, предназначенная для вывода дыма –  результата горения твердого топлива – из помещения. Дабы этот прибор был максимально эффективным, необходимо придерживаться целого ряда условий. Так, дымоход должен обеспечивать следующие вещи.

• Подачу воздуха в котел в необходимом количестве для того, чтобы тот смог полноценно функционировать.
• Нормальную тягу, которая, по сути, и является главным параметром эффективности такого рода оборудования, демонстрирующим скорость вывода дымовых газов за счет той же температурной разницы.

Если вы намерены соорудить дымоход (а вы, скорее всего, планируете это сделать), то вы должны знать. Что среднестатистический котел на твердом топливе оснащается специальным оборудованием, которое не даст вам поддерживать перманентную температуру горения в топке. По этой причине, если вы:

• сжигаете уголь, то температура дымовых газов может достигать 500-600°С;
• сжигаете дрова, то температура дыма будет несколько ниже – порядка 100-300°С.

Все это говорит лишь об одном: при установке вы должны обеспечить максимальную устойчивость к высоким температурам такого оборудования, как дымоход для твердотопливного котла.

Возможно вас так же заинтересует наша статья о пеллетных котлах

Обратите внимание! Чем меньше в дымоходы горизонтальных отрезков, заужений или различных изгибов, тем лучше для вас!

Дело в том, что дым поднимается из котла по спирали, и при каждом таком повороте эта спираль ломается, дымовые газы попросту  перемешиваются, меняя курс передвижения. Более того, стенки дымохода создают сопротивление движению дыма, поэтому идеальный дымоход должен быть круглым, иметь гладкие стены. Если форма будет, к примеру, прямоугольной, то завихрения в такой трубе будут создавать препятствия для движения дыма, что только ухудшает тягу. Но это мы немного забежали наперед, рассмотрим сначала, что нужно учесть в процессе установки.

Что нужно учесть при установке дымохода?

• Насколько ускоряется свободное падение.
• Какова длина дымохода.
• Средняя внешняя/внутренняя температуры.
• Высота.
• Форма сечения конструкции.
• Общая площадь канала.
• Насколько стены гладкие (измеряется в коэффициенте трения).
• Какова скорость движения дымового газа.

Читайте так же основные требования к дымоходам для газового котла — подробности тут

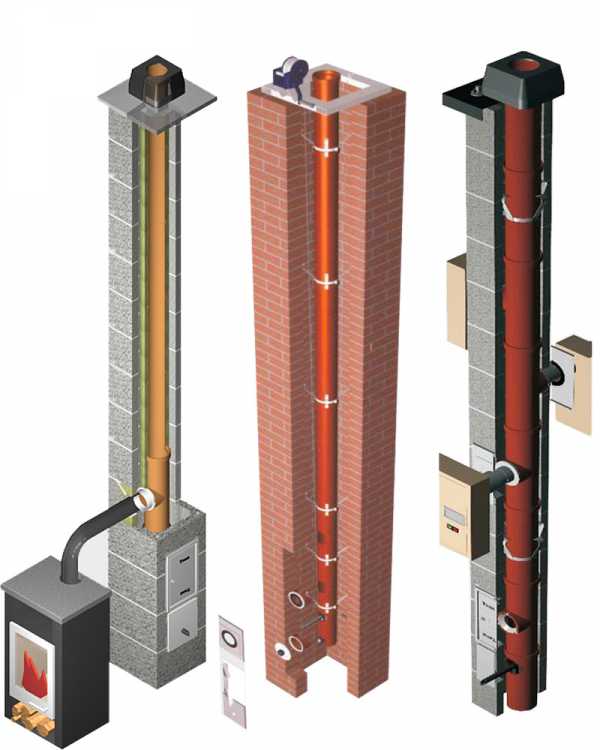

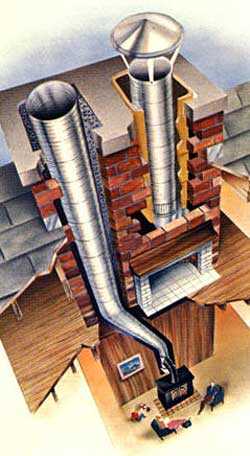

Разновидности дымоходов

Конструкции классифицируются в зависимости от материала, используемого для изготовления:

1. кирпичные;
2. керамические;
3. стальные.

Рассмотрим особенности каждого варианта.

Кирпичные дымоходы

Такие конструкции стоят порядком дешевле своих более современных аналогов. Вместе с тем, труба их кирпича прекрасно выдерживает повышенные температуры дыма, а также прекрасно переносит случаи, когда сажа, скопившаяся на поверхности, возгорается.

Еще одной особенностью конструкции является внушительны вес. Для дымохода требуется соорудить прочный ЖБ/кирпичный фундамент, процедура монтажа требует специализированных навыков, из-за чего ее желательно поручить профессиональному каменщику. Поверхность стенок конструкции шероховата, так что на них скапливается сажа; это в сочетании с прямоугольным сечением создает порой серьезные трудности во время чистки.

Обратите внимание! Такой тип конструкции идеально подходит для котлов на твердом топливе, поскольку он может служить исключительно при высокотемпературном дымовом газе!

Также стоит отметить тот факт, что сегодня котлы пиролизного типа выделяют вместе с дымом вредный конденсат, который в скором времени разрушит стенки дымохода.

Конструкции из керамики

Дымоход для твердотопливного котла, изготовленный из керамики, может использоваться для любого из существующих котлов. Данный материал характеризуется повышенной прочностью и устойчивостью как к агрессивным средам (которые нередко сопровождают дым), так и к высоким температурам. Кроме того, это наиболее долговечная конструкция из всех, описанных в статье.

Существует градация керамических труб в зависимости от максимально допустимой температуры. Не будем углубляться в нее – это нам не нужно – отметим лишь, что для твердотопливного оборудования подойдут изделия с обозначением в 600-650°С.

Также важен факт вентиляции наружной части трубы – дело в том, что материал способен впитывать влагу. Сама поверхность гладкая и ровная, благодаря чему на ней не оседает сажа. Это, как известно, существенно упрощает процедуру чистки.

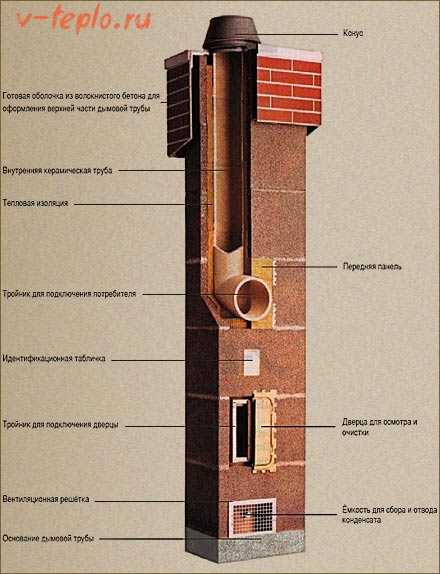

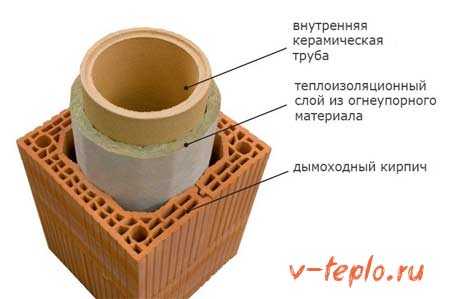

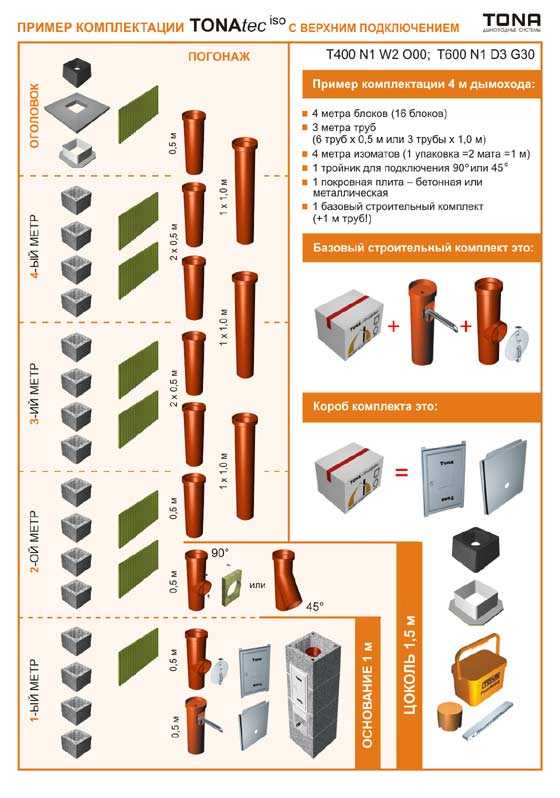

Структура подобных дымоходов

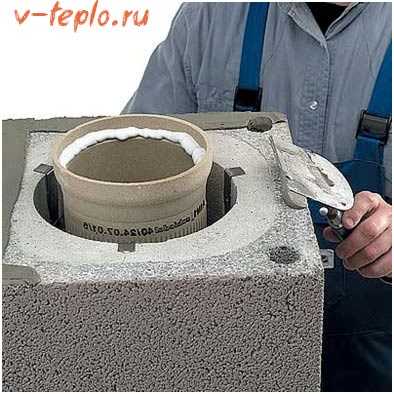

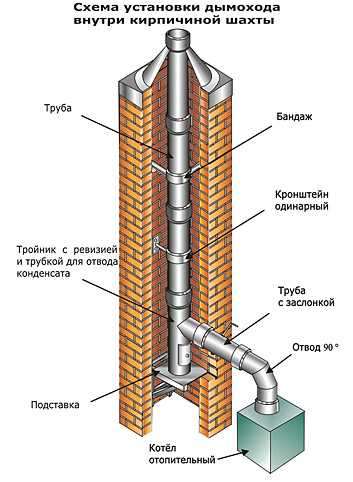

Для установки трубы зачастую оборудуют специальный канал вертикальной направленности, изготовленный из пустотелых кирпичей. К слову, этот канал может также являться частью общей вентиляционной системы, но не обязательно.

Чтобы защитить трубу от высокой температуры, следует ее утеплить, применяя для этого минеральную вату. Также данная мера позволит вам значительно повысить температуру газа, ведь если он охлаждается, то это, как известно, приводит к образованию конденсата и ухудшению вытяжки.

Также между стенками канала и трубой должен оставаться небольшой зазор, чтобы и утеплитель при работе вентилировался.

Обратите внимание! Сегодня рынок предлагает даже керамические дымоходы, «облаченные» в корпус из стали. Они отличаются тем, что не нуждаются в оборудовании специальных каналов и монтируются практически в любом месте, в открытом либо закрытом виде.

Возможно вас так же заинтересует статья о принципах работы котлов на жидком топливе

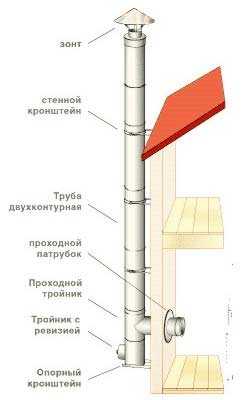

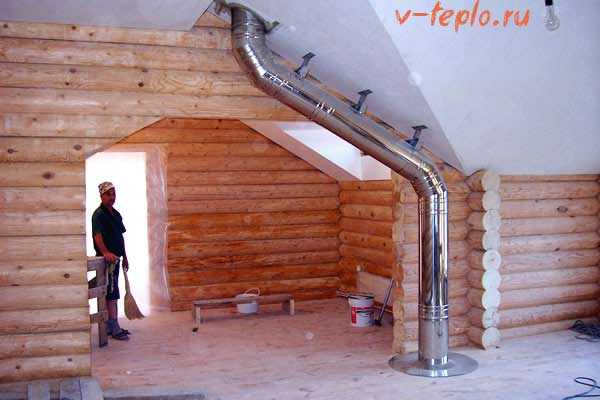

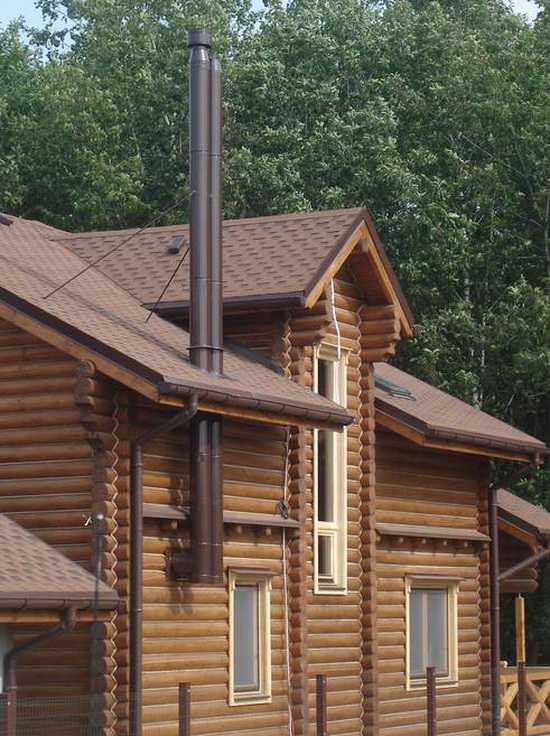

Конструкции из стали

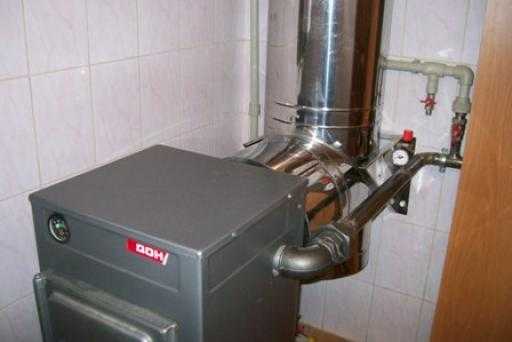

Стальные дымоходы тоже бывают разными, но вот для котлов на твердом топливе используются лишь те, при изготовлении которых была применена жаропрочная сталь примерно в 1 миллиметр толщиной. Такие конструкции характеризуются более высокой стоимостью по сравнению с предыдущими вариантами, и в то же время меньшим сроком эксплуатации.

Вместе с тем, устанавливать такие трубы быстрее и легче, им не нужен специальный канал, из-за чего в дальнейшем их можно ремонтировать. Вы легко сможете собрать его своими руками; более того, характеристики внутренней его поверхности такие же, как у керамического дымохода.

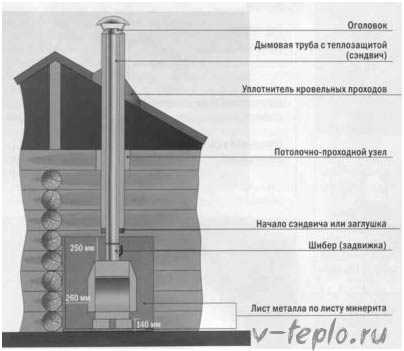

Особенности строительства дымохода в доме

Дабы правильно выбрать дымоход для твердотопливного котла, необходимо выяснить, каковы будущие условия его работы и параметры дымовых газов. Все это будет зависеть не только от топлива, но и от самого отопительного прибора.

При выборе дымохода обратите внимание на следующее.

• Какова стойкость к возгоранию сажи, осевшей на стенках конструкции?
• Какова температура дымового газа?
• Коррозийная стойкость – обозначается концентрацией серы в дыме. Исходя из этого, дымоходы бывают трех типов:
• для газового топлива;
• для жидкого топлива и дров;
• для торфа и угля, при горении которых концентрация серы может превышать 0.2 процента.
• Имеется ли в дымоходе конденсат? В одних моделях имеется сборник конденсата, другие же рассчитаны на «сухую» работу. Помните об этом.
• Каково давление газов? Ведь продукты горения могут выводиться как естественной вытяжкой, так и принудительным путем. В последнем варианте давление будет высоким.

Разумеется, если вы не сильны во всем этом, то выбор дымохода желательно специалисту. Дело в том, что производители зачастую указывают в документации минимальные показатели.

Общие правила монтажа

Существует ряд правил, в соответствии с которыми должны устанавливаться дымоходы для котлов на твердом топливе, в том числе и своими руками.

1. Соблюдайте все правила и требования, предусмотренные противопожарной безопасностью.
2. При монтаже позаботьтесь о том, чтобы можно было почистить конструкцию, отремонтировать, а также, чтобы выводился конденсат.
3. Сечение конструкции должно строго соответствовать конструкции самого котла.
4. Высота дымохода не должна превышать пять метров.
5. Его горизонтальные участки – не более одного метра.
6. Наконец, необходимо строго следовать всем требованиям и рекомендациям производителей.

Видео инструкция

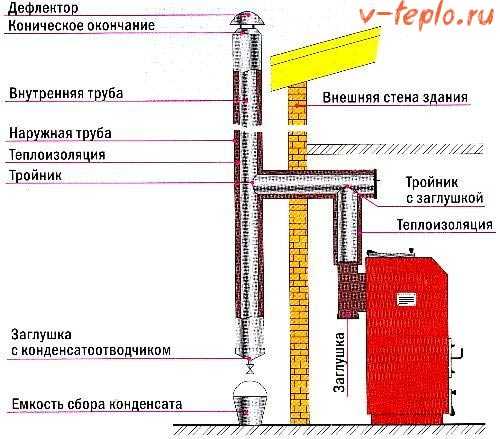

О некоторых условиях сборки и подключения

Все функциональные элементы конструкции как котла, так и дымохода, должны устанавливаться с использованием специального герметика, обладающего жаропрочными характеристиками. А если диаметр стыков разный, то потребуются еще и фитинги-переходники.

• если дымоход утеплен, то он монтируется путем помещения одной трубы в другую;
• стальные конструкции оборудуются «по конденсату»;
• наконец, все, что располагается между котлом и переходниками, «по дыму».

Сам канал соединяется путем гильзовки, но так, чтобы оставался незначительный зазор. Для скрепления дымоходов-сэндвичей из стали применяются заклепки либо саморезы. Если конструкция наружного типа, то она крепится к стене на высоте примерно 1,5 метра посредством металлических кронштейнов или хомутов. Если дымоход для твердотопливного котла состоит из нескольких элементов, то каждый из них должен крепиться по отдельности.

Если высота конструкции на 1,5 метра выступает над крышей, то позаботьтесь о дополнительном креплении для жесткости. Завершающим этапом монтажа должна стать установка защитного «грибочка» на верхней части конструкции.

Обратите внимание! Кирпичные дымоходы, будучи самым дешевым вариантом, рекомендуются к использованию только для котлов, работающих на дровах. Во всех остальных случаях используйте другие материалы!

Собственно, так и должен происходить монтаж. Помните, что именно от него во многом зависит эффективность оборудования в будущем!

v-teplo.ru

Дымоходы для настенных и напольных газовых котлов

Перед приобретением газового котла для автономного отопления и горячего водоснабжения необходимо заранее продумать схему отвода продуктов сгорания.

…

Существует несколько возможных схем и каждая из них должна быть установлена в соответствии с требованиями.

Они определены нормативными документами: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Особенности дымоходов

Тип дымохода зависит от типа котла, а котел выбирается в зависимости от назначения и условий эксплуатации.

Сечение дымохода

Основным показателем газового котла является его мощность. В зависимости от этого параметра рассчитывается будущий диаметр (сечение) дымохода.

Диаметр дымохода для газового котла рассчитывается исходя из того, что требуемая площадь сечения газохода — не менее 5,5 см2 на 1 кВт паспортной мощности котла.

…

Естественная и принудительная тяга

Существуют котлы с открытой и закрытой камерами сгорания. Открытый тип камеры сгорания требует наличия естественной тяги. Она может быть обеспечена только с помощью дымохода определённых размеров. Закрытая камера сгорания оснащается дополнительным вентилятором. Он и создает принудительную тягу. Поэтому размеры дымохода имеют намного меньшие габариты.

Часто стал возникать вопрос, а можно ли установить газовый котел в квартире? С появлением котлов с закрытой камерой сгорания их монтаж допустим практически в любом помещении. Некоторые ограничения все же есть: расстояние до окна должно быть не менее 1 м, необходимо обеспечить свободный доступ к агрегату со всех сторон, нельзя устанавливать котел в ванной комнате.

Дымоход для настенных и напольных газовых котлов

Отличительных особенностей монтажа дымохода для настенных и напольных котлов нет. Все зависит от вида камеры сгорания и мощности котла. Поэтому требования для дымоходов этих видов котлов являются одинаковыми.

Конфигурация дымоходов

Для котлов с естественной тягой выполняется традиционный дымоход определенной высоты и сечения. Выбранные размеры напрямую влияют на качество создаваемой тяги.

Котлы с принудительной тягой оснащаются коаксиальным дымоходом, который имеет конструкцию «труба в трубе». По внутреннему каналу выходят продукты сгорания, а по внешнему происходит забор воздуха для процесса горения.

Материалы для дымоходов

Кирпичный дымоход выполняется из кирпича с внутренним защитным покрытием. Монтаж такого дымохода – это трудоемкий процесс, требующий больших денежных затрат.

Кирпичный дымоход является устаревшим типом дымоходов, но имеет несравненный эстетический вид.

…

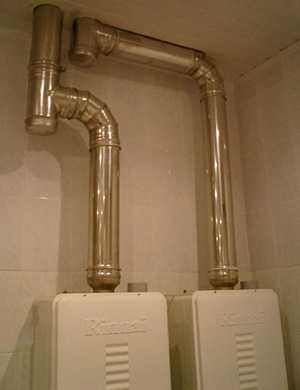

Стальной дымоход (сэндвич) представляет собой дымоход конструкции «труба в трубе». По внутреннему каналу выходят дымовые газы, а по внешнему проложен теплоизоляционный материал. Монтаж такого дымохода проводится быстро и не требует строительных навыков. Весь процесс заключается в соединении нескольких готовых блоков между собой и закреплении всей конструкции к стене дома.

Керамический дымоход представляет собой керамическую трубу, обернутую в теплоизоляционный материал и установленную в монолитный блок. Каждый блок имеет крепежные отверстия под арматуру. Монтаж керамического дымохода происходит путем соединения между собой готовых блоков: стык керамических труб уплотняется термостойким герметиком, а стык блоков укрепляется с помощью бетона и арматуры, вставленной в пазы.

Вермикулитовый дымоход – это стальная труба, покрытая изнутри вспученным вермикулитом.

Вермикулит – это природный минерал. В строительстве применяется вспученный вермикулит, получаемый путем его нагрева до 4000С. В результате образуется пористый материал, применяемый в широком температурном диапазоне: — 260°С до + 1200°С.

Вермикулитовые дымоходы – это достаточно новая технология, имеющая ряд преимуществ:

• вермикулит – это теплоизоляционный материал. Толстый слой покрытия препятствует образованию конденсата;
• удобный монтаж вермикулитового дымохода;
• вермикулит является негорючим материалом и соответствует требованиям пожарной безопасности.

Коаксиальная труба для газового котла с принудительной тягой собирается из готовых элементов. Его достаточно соединить с котлом и вывести выхлопную трубу за наружную стену. Необходимую тягу обеспечит вентилятор.

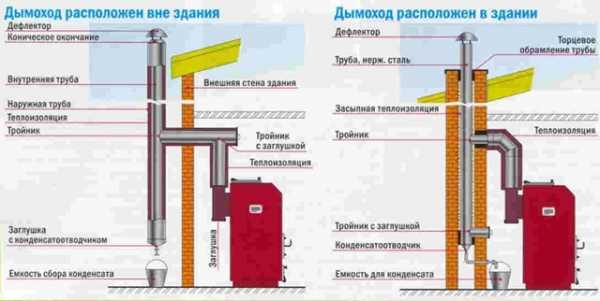

Расположение дымоходов

Внутреннее расположение дымохода лучше всего проектировать во время строительства дома. Ведь он не должен проходить через жилые помещения. Такая прокладка дымохода более экономична, так как не нужно производить дополнительную термоизоляцию.

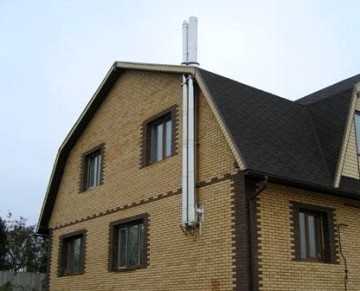

Внешнее расположение дымохода обычно применяется в случаях его пристройки к уже готовым зданиям. Все его элементы нужно обеспечить дополнительным теплоизоляционным покрытием для уменьшения образования конденсата и обеспечения большей сохранности.

Требования к дымоходам газовых котлов

Пожарная безопасность

При прокладке дымохода через стену или крышу необходимо произвести разметку и сделать отверстие. Оно должно быть на 30 мм больше, чем сечение дымохода. Этот зазор заполняется несгораемым термоизоляционным материалом, а проводка дымохода должна быть осуществлена с помощью специальных элементов – «проходников».

Следует оградить соприкосновение дымохода с горючими материалами. В этом отношении более практично внешнее расположение дымоходов.

Качество удаления продуктов сгорания

Дымовая труба должна быть выведена так, чтобы выходящие дымовые газы не возвращались в помещение через открытое окно. Также нужно учитывать расположение соседних зданий и оградить проникновение дыма в них. Для этого нужно соблюдать некоторые нормы, изображенные на картинках.

Эксплуатация дымохода

Для нормальной работы каждый дымоход должен быть снабжен системой для отвода конденсата и прочистки дымохода от сажи. Для этого предусматриваются специальные отверстия и люки.

Схема подключения газового котла к дымоходу примерно одинакова для всех типов. Она осуществляется с помощью специальной соединительной трубы. Ее диаметр должен совпадать с выходным патрубком котла. А подключение к дымоходу осуществляется с помощью тройника. Все соединения должны быть плотными.

Каким бы ни был газовый котел, его дымоход должен соответствовать требованиям, тогда эксплуатация будет безопасной и эффективной.

oteple.com

Газовые котлы без дымохода: особенности работы

Автономное отопление с помощью газа очень распространено в промышленности и среди владельцев частных домов, однако это удобство стало необходимым и в квартирах.

…

Но по некоторым причинам установка газового котла в квартире была невозможной, а теперь эта проблема полностью решена.





Условия установки газового котла

Для обустройства автономного газового отопления необходимо наличие системы вывода дымовых газов, выполненной по всем нормам. Традиционной системой отвода газа является дымоход. Его конструкция обеспечивает наличие естественной тяги. Именно она и вытягивает дымовые газы из котла и обеспечивает необходимое количество воздуха для поддержания процесса горения.

Котлы с естественной тягой

Котлы с естественной тягой оснащены камерой сгорания открытого типа, воздух для горения втягивается за счет тяги из помещения котельной. Такая система не обеспечивает 100% вывод продуктов сгорания, какая-то часть все равно проникает в комнату. Эти два фактора значительно ухудшают качество воздуха в помещении. Именно с этими неудобствами связаны трудности установки газового котла в маленькой квартире.

…

Котлы с принудительной тягой

Для решения проблемы обустройства традиционного дымохода, сжигания кислорода и скопления угарного газа в помещении котельной были разработаны котлы с камерой сгорания закрытого типа. В них для вывода дымовых газов предусмотрен специальный вентилятор (дымосос).

Так как тяга создается с помощью электрического прибора, ее интенсивность не имеет прямой зависимости от сечения и высоты дымохода, поэтому вывод продуктов сгорания котлов с принудительной тягой осуществляется за счет специальной коаксиальной дымовой трубы.

Коаксиальная труба для газового котла очень легко монтируется и имеет относительно маленький диаметр. Для ее установки необходимо сделать одно сквозное отверстие в наружной стене.

В камере сгорания закрытого типа устанавливается дутьевая (вентиляторная) горелка. В ее конструкцию входит вентилятор, который обеспечивает приток необходимого количества воздуха. Поэтому котлы с принудительной тягой еще называют турбированные.

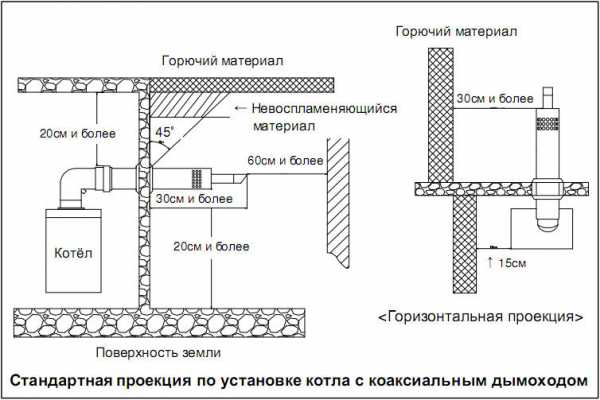

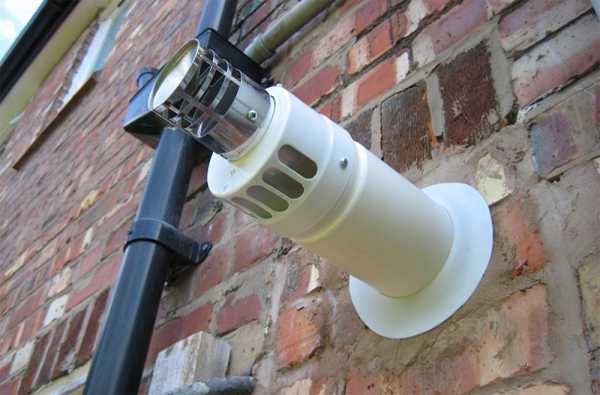

Коаксиальный дымоход. Требования к установке

Коаксиальный дымоход представляет собой конструкцию «труба в трубе». По внутреннему контуру выходят продукты сгорания, а по внешнему производится забор воздуха для поддержания процесса горения.

…

Расположение коаксиального дымохода может быть:

• вертикальное – выполняется через крышу в случае, если нет возможности вывести через стену;
• наклонное – труба расположена под углом;
• горизонтальное – самое распространенное расположение.

Трудностей с монтажом коаксиальной трубы возникнуть не должно, однако нужно соблюсти некоторые требования:

• все элементы трубы, которые соприкасаются с поверхностью стен или крыши должны быть изолированы несгораемым теплоизоляционным материалом;
• все соединения трубы должны быть подходящего размера, запрещается уплотнение незаводскими материалами;
• длина внутренней части трубы должна быть в пределах 3 метров;
• при вертикальном исполнении нужно предусмотреть систему отвода конденсата;
• при горизонтальном расположении нужно соблюсти небольшой уклон для стекания конденсата;
• подбор диаметра трубы должен быть выполнен с учетом мощности котла и выходным патрубком самого котла.

Котлы с принудительной тягой могут быть различных модификаций и конструкций. Их классификация с котлами естественной тяги практически не отличается, также как и выполняемые функции.

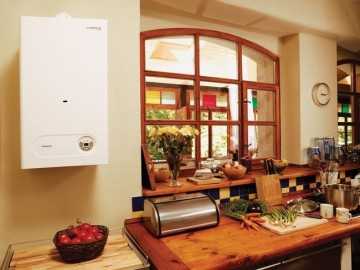

Например, для квартиры хорошим вариантом будет компактный настенный агрегат. А для отопления более обширных площадей, но без возможности монтажа дымохода, можно использовать напольные котлы с закрытой камерой сгорания.

Газовые котлы без дымохода — турбированные котлы

Турбированный газовый котел — газовый котел, в котором подача воздуха для горения и отвод продуктов сгорания производится с улицы при помощи встроенного вентилятора через особые воздуховоды малого диаметра.

Преимуществом данного вида котлов является отсутствие необходимости строительства дымохода и, как следствие, возможность разместить их в любом месте дома или квартиры.

Назначение турбированных газовых котлов

Турбированные газовые котлы высокой мощности могут применяться на производстве. А маломощные водогрейные котлы нашли свое применение в быту, а именно: в частных домах, квартирах, дачах, офисах и в прочих зданиях и помещениях.

Функции турбированных газовых котлов

Если есть необходимость в обеспечении и отопления, и горячего водоснабжения, то эти функции может выполнять двухконтурный котел.

Только для отопления подойдет одноконтурный котел. Если уже есть одноконтурный агрегат, но встала необходимость подогрева бытовой воды, то к котлу можно подключить бойлер косвенного нагрева.

Сжигаемое топливо

Турбированные газовые котлы могут работать на природном газе или на сжиженной пропан-бутановой смеси. Настройку горелки под тот или иной вид топлива легко может произвести специалист.

Эффективность работы газовых турбированных котлов

Традиционные конвекционные котлы имеют достаточно высокий коэффициент полезного действия (КПД). Но на выходе из агрегата продукты сгорания имеют высокую температуру. Эту температуру стали использовать как предварительный нагрев теплоносителя. Для этого в конструкцию конвекционного котла добавили дополнительный теплообменник, и в результате получился газовый котел конденсационного типа. За счет дополнительного теплообменника КПД конденсационных котлов выше, чем КПД конвекционных аналогов на 15%.

Энергонезависимые газовые котлы могут быть выполнены только с системой естественной тяги. Ведь для работы принудительной тяги нужен электрический вентилятор.

Турбированные газовые котлы могут быть любых размеров, мощностей и назначений. Они более удобны, экономичны и эффективны, чем аналоги с естественной тягой.
