Дымоход через стену — как правильно вывести

Бывают случаи, когда выводить дымоходную трубу обыденным способом — через крышу — не удается, и тогда приходится обустраивать дымоход через стену. Для того, чтобы функционирование дымохода было максимально эффективным, необходимо подобрать наиболее подходящие трубы под котёл, качественно выполнить монтаж дымохода, и, по мере надобности, утеплить его.

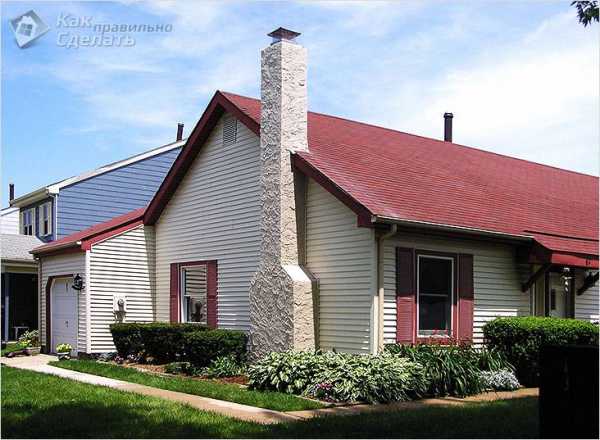

Кирпичные дымоходы, которые когда-то были очень популярны, теряют свою актуальность, и сегодня все чаще используются стальные сэндвич-трубы. Данные изделия отличаются простотой монтажа, дешевизной. Поверхность у них гладкая, утеплять эти трубы не нужно.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Достоинства и недостатки дымохода через стену

Выполняя вывод дымоход через стену вы получите преимуществ:

• дымоходная труба практически полностью выступает на улицу, а не проходит через весь дом;
• монтаж изделия вы можете выполнить и на самом этапе строительства, и уже после того, как дом будет возведен, например, при монтаже отопительной системы;
• не придется делать отверстия в перекрытиях в том случае, когда котёл располагается на первом этаже здания, высотой в несколько этажей;
• сохраняется целостность кровли;
• выполняя сборку и монтаж дымохода через стену особых сложностей не возникнет.

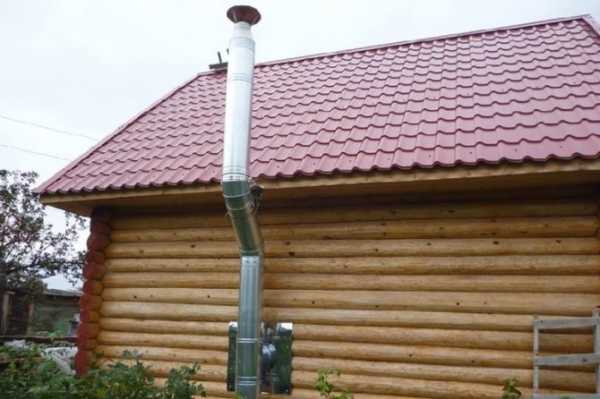

Дымоход через стену в деревянном доме

Несмотря на большое количество достоинств, минусы у конструкции также имеются и их необходимо учитывать:

1. Обязательным условием для установки дымохода через стену является утепление труб.
2. Внутри или снаружи дома под такой дымоход нужно будет выделить достаточно большой горизонтальный участок.
3. По словам специалистов у наружной газоотводящей трубы невысокая производительность.
4. Навряд ли изделие будет подходить под дизайн помещения, поэтому здесь придется заморочиться.

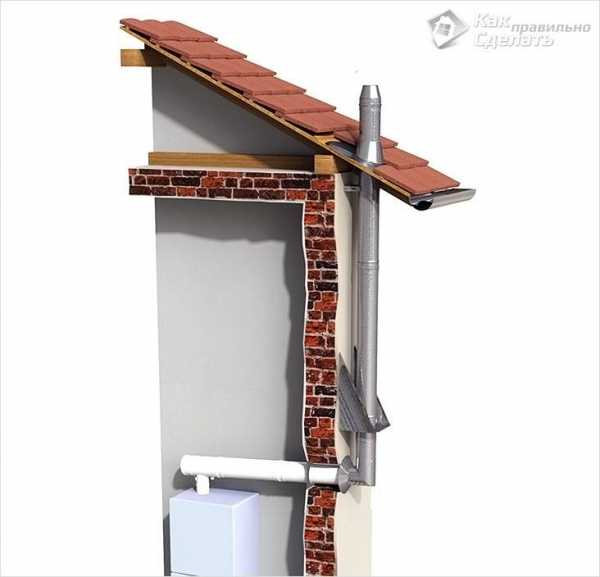

Устройство дымохода через стену

Установка

Прежде чем приступить непосредственно к монтажу, необходимо произвести ряд подготовительных мероприятий, среди которых расчёт мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Очень важно, чтобы значение диаметра внутренней трубы не было меньше, чем диаметр патрубка на котле. Котёл выбирают исходя из критерия отапливаемого объёма, и только после этого под него подбираются составляющие элементы для дымохода.

Если диаметр трубы больше диаметра патрубка, то посреди них необходимо разместить переходник.

Осуществляя установку труб определенного диаметра, необходимо принимать во внимание показатели мощности отопительного прибора. Так, для котлов с мощностью до 3,5 кВт диаметр труб должен составлять 8 см, для оборудования с мощностью от 3,5 до 5,2 кВт нужны трубы с диаметром 9-11 см, для изделий с мощностью от 5,2 кВт — диаметр труб должен быть больше, чем 11 см.

Также необходимо принимать во внимание и толщину теплоизоляционного слоя. При рабочем температурном режиме 250°С, как у газового котла, слой базальта должен быть как минимум 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400°С – уже 5 см.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Сборка по конденсату применяется при проходе дымохода через стену: при этом конденсат направляется в стакан, а дым выходит из стыков на улице. Это никак не скажется на самочувствии и здоровье жильцов дома.

Основные правила установки

Для того, чтобы функционирование дымохода было максимально эффективным, в процессе монтажа необходимо соблюдать ряд правил и рекомендаций от которых будет зависеть не только производительность установки, но и безопасность.

Основные требования, предъявляемые к установке дымохода через стену:

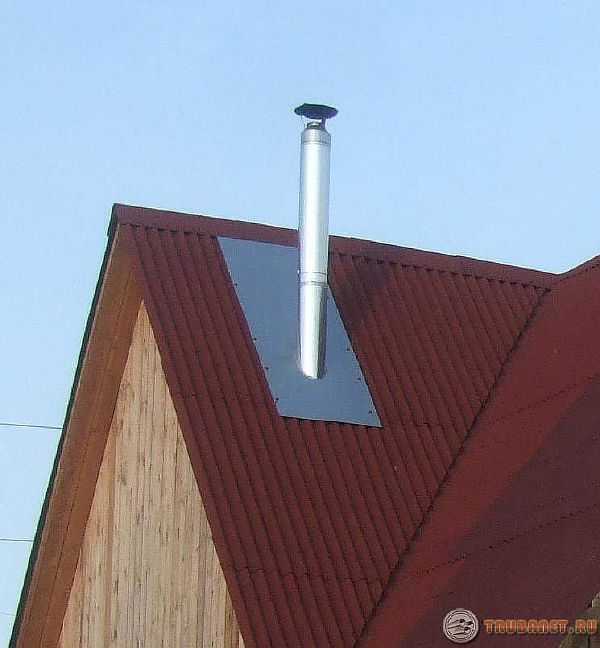

1. Важно, чтобы труба возвышалась над коньком, хотя бы на 50 см, а лучше на 100 см. От этого зависит сила тяги. От этого напрямую зависит сила тяги.
2. Общая длина вертикальной части трубы в идеале должна составлять 5-10 метров, если труба находится на большем расстоянии, то тяга будет слишком сильной, и топливо очень быстро прогорит. Если длины трубы будет не хватать, то тяга наоборот будет слабой, а соответственно и работа отопительного прибора будет не очень эффективной.
3. Чтобы не произошло оплавление теплоизолятора, первый сегмент дымохода должен состоять из одноконтурной трубы. Необходимо сделать стык с сэндвич-трубой, при этом выдержав дистанцию, достаточную для того, чтобы в процессе эксплуатации не произошло перекаливание крепежа.
4. Котёл надо поместить на металлический лист. Изолирование стены от котла выполняется точно также. Для деревянных домов, согласно СНиП, необходимо, чтобы котёл и дымоход располагались на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от деталей, выполненных из малогорючих материалов. Чтобы выходное отверстие для трубы не было слишком большим, древесину нужно обшить металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
5. В готовое отверстие надо поместить металлический короб, через который проводится труба, причём без каких-либо соединений, потому что при необходимости доступ к ним будет очень непростым. Полости в стене надо заполнить теплоизолирующим материалом, которому не страшно горение.
6. Далее необходимо выполнить зашивку отверстия трубы снаружи и изнутри. Для этого используется металлический лист.
7. Затем, при помощи кронштейнов, нужно зафиксировать опорную площадку для дымохода снаружи здания, а на выходном отрезке трубы следует разместить тройник. Низ трубы съёмный, он имеет форму стакана и в него попадает конденсат, который образуется в процессе горения топлива. Зачастую стакан снабжают краном и шлангом для слива. Конденсат является токсичным веществом, поэтому сливать его лучше вдали от дома.
8. Дымоход вверху крепится также посредством кронштейнов, которые располагаются один от другого на расстоянии не более метра. Для защиты от осадков сверху на трубу надевается колпак.
9. Для качественной герметизации стыков, их необходимо обмазать жаростойким герметиком, после чего участок стыка надо стянуть хомутом.

Утепление наружного дымохода

Как уже отмечалось, самый оптимальный вариант дымохода, — это использование сэндвич-трубы, которая не только отличается простотой монтажа, она также не требует дополнительного утепления.

Если для дымоотведения используется одноконтурная труба, тогда нужно вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором. Также в качестве утеплителя можно применить фольгу или другой негорючий материал, но сверху трубу обязательно нужно укрыть плотным слоем теплоизолирующего негорючего материала.

Подводя итог всего вышеописанного, стоит сказать, что произвести установку дымохода через стену — достаточно просто. Если вы будете точно соблюдать технологию монтажа, то эта процедура не отнимет у вас много времени и сил, а отопительный прибор будет радовать эффективностью работы и хорошей тягой.

teplofan.ru

Как вывести дымоход через стену



Обычно закладка дымовыводящих каналов осуществляется во время возведения здания. Но могут быть ситуации, когда уже после завершения всех работ появляется необходимость в установке печного отопления или камина. В таких ситуациях важно знать, как вывести дымоход через стену.

Две стороны медали

Расположение дымохода внутри стены более привычно и позволяет скрыть ненужные коммуникации, но наружная установка несет в себе много положительных моментов:

• Повышенная пожаробезопасность. Бывают случаи, когда происходит воспламенение накопившейся сажи. Она горит при температуре +1200ºC. Такой жар не выдерживает никакой материал, кроме керамики. Если такое происходит с трубой, которая вмурована в стену, то пожара не миновать. Если похожая ситуация сложится с внешней конструкцией, тогда последствия будут не такими катастрофическими.
• Отсутствие задымления. Со временем система отвода отработанных газов может приходить в негодность и дым начинает просачиваться через щели и попадать в помещение. Такого не произойдет, если канал находится на улице.
• Экономия полезной площади. Внутреннее расположение дымохода подразумевает то, что он будет занимать определенное жилое пространство.
• Возможность монтажа после завершения строительства.
• Отсутствие необходимости вмешательства в целостность кровельного покрытия.
• Преимущество вывода на большую высоту для улучшения тяги.

Кронштейн для дымохода

К недостаткам можно отнести:

• Значительную парусность при большой высоте.
• Необходимость дополнительного крепежного материала.
• Важность правильного утепления трубы.
• Значительные теплопотери.
• В некоторых случаях вид дымохода стилю здания.

Общие требования

Для того чтобы обеспечить достаточную тягу, необходимо соблюсти несколько несложных требований, которые предъявляются к любым дымоходам:

• Важно знать, как правильно рассчитать соответствие сечения канала и мощности печи, камина или котла. Если проход будет заужен, тогда дым не будет успевать выходить и станет попадать в помещение, т.к. не будет достаточной тяги.
• Оптимальной высотой дымохода считается значение в 5 м. В некоторых случаях из-за наличия зданий или других преград поблизости придется поднять канал еще выше.
• Важно внимательно подойти к выбору материала для изготовления.
• В приоритете всегда будет находиться круглая форма. В ней не возникает завихрений, которые могут стать причиной плохой или обратной тяги.
• Если канал будет находиться рядом с кровлей, где существует риск возгорания, тогда обязательно устанавливается искрогаситель. Это металлическая сетка, размеры решеток которой составляют 0,5×0,5 см.
• Протяженность лежаков (горизонтальной части) не должна превышать 1 м в длину. Если не соблюдать это правило, то тяга может быть плохой. Также эти участки часто будут засоряться из-за скопления сажи.
• В доме должна быть хорошая приточная вентиляция.
• Важно предусмотреть конденсатор влаги, а также отверстия, через которые можно будет совершать очистку от сажи. В кирпичной конструкции оставляются специальные проемы, которые закрываются кирпичом на растворе и дополнительной дверцей.
• Лучше избегать прямых углов и заменить один на 90º двумя по 45º.

Выбор материала

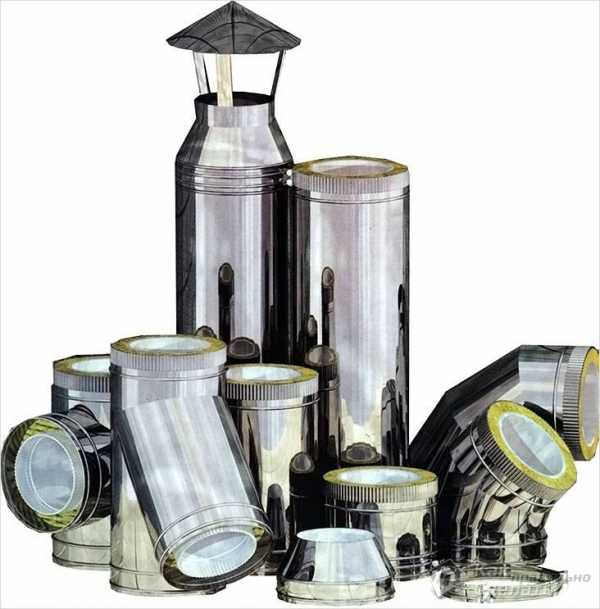

Доборные элементы сэндвич-труб

Сегодня существует большое количество уже готовых решений для обустройства дымохода, но некоторые предпочитают идти проверенным путем и делать все самостоятельно.

• Кирпич. Хороший вариант в том случае, если вы делаете дымоход для обычной печки или камина. Преимуществом этого материала будет возможность его совмещения с общим экстерьером здания. Также не требуется утепление при правильном расчете и монтаже. Если потребуется достаточно высокая конструкция, то она получится весьма габаритной.
• Нержавеющая труба. Она особенно актуальна, когда возможны кислотные выбросы. В таком случае лучше, если она будет иметь молибден в своем составе. Недостатком будет необходимость ее хорошего утепления. Если этого не сделать, то будет скапливаться слишком много конденсата, что ухудшит тягу.
• Двухконтурные или сэндвич трубы состоят из двух металлических гильз. Одна из них размещается внутри другой, а пространство между ними заполнено утеплителем. Они могут обе быть из нержавеющей стали, или только внутренняя, а наружная – из оцинковки. Поставляется блоками, поэтому сборка не вызывает особых сложностей. Существуют переходники, которые позволяют соединить их с патрубком, выходящим из печи или камина.
• Керамическая труба. Отличный вариант, который выдерживает большие температуры. Также нуждается в утеплении. Минусом является достаточно высокая цена и хрупкость конструкции.

Кирпичная или бетонная стена

Вывод дымохода через конструкцию подобного рода значительно облегчен, ведь сами по себе эти материалы не являются горючими. Последовательность работ будет следующей:

• Определяется место расположения отопительного прибора.
• Производится разметка.
• В стене не должно проходить никаких коммуникаций. Их можно повредить при проведении монтажных работ.
• При помощи перфоратора или отбойного молотка делается отверстие. Лучше, если оно будет круглой формы. Этого можно добиться, используя специальную коронку. Если она отсутствует, можно наметить окружность и при помощи сверла меньшего диаметра просверлить отверстия впритык по кругу. После этого вынимается материал, расположенный в середине.
• Через деревянную стену прокладывается цельный кусок трубы. Следите, чтобы внутри стены не было никаких стыков. Иначе при их расхождении дым может идти внутрь. Исправить это достаточно сложно.
• Образовавшиеся щели ликвидируются при помощи специального термостойкого утеплителя.
• В зависимости от того, на какой высоте находится отверстие, необходимо установить опорную подставку. Если до земли небольшое расстояние, то можно изготовить фундамент для опоры. Для этого выкапывается яма глубиной 50 см, делается подсыпка из песка и трамбуется. Далее при помощи арматуры изготавливается обрешетка и укладывается в середину. Все заливается бетоном и выстаивается. Можно сразу же забетонировать металлические столбики. Другой вариант ‒ крепление к стене. Для этого изготавливается металлический каркас из уголка. Подойдет профиль от 25×25 мм. В нижней части монтируется несколько укосин, которые также упираются в стену для большей жесткости. Крепится это все при помощи анкерных болтов или саморезов HEX.
• На подставку производится монтаж тройника, в нижней части которого располагается уловитель конденсата.
• Далее производится сборка всей конструкции дымохода. Если это сэндвич панели, то они просто соединяются между собой и фиксируются при помощи специального хомута. Труба из нержавеющей стали должна быть сочленена сварочными швами.
• Монтаж к стене производится при помощи специальных креплений. Расстояние между ними должно составлять 60 см, но не более 1 м.
• Следите, чтобы стыки трубы не попадали в хомуты, которые крепят конструкцию к стене.
• Вылет крыши лучше обходить, не используя горизонтальные лежаки, т.к. это будет ухудшать тягу в канале.
• Если верхняя часть трубы находится поблизости от конька, то ее вылет должен быть не менее 50 см.
• В некоторых случаях устанавливают дополнительные растяжки, если труба находится на большом расстоянии от стены.
• В случае, когда дымоход не из сэндвич панелей, его необходимо утеплить. Делается это при помощи базальтовой ваты, которая потом закрывается плотной фольгой.
• На вершине монтируется специальный козырек, который будет препятствовать проникновению осадков в середину.

Кирпичный дымоход обычно выстраивается вплотную к стене, чтобы обеспечить его устойчивость. В этом случае важно правильно рассчитать его внутренний и наружный размер. Если будет допущена ошибка, тогда стены могут перегреваться, что приведет к печальным последствиям. В нижней части конструкции также предусматривается отсек для сбора конденсата. Соединение прибора отопления и канала из кирпича осуществляется при помощи трубы из нержавеющей стали.

Деревянная стена

Принцип монтажа через деревянную стену схож с тем, который был описан выше, но есть некоторые меры предосторожности, которые важно соблюсти.

• Изготавливается отверстие, диаметр которого должен быть рассчитан таким образом, чтобы от центральной трубы, которая будет максимально разогрета, до горючего материала было расстояние минимум 450 мм.
• Для того чтобы безопасность была на максимальном уровне, лучше всего для вывода применять сэндвич панели.
• Пространство вокруг трубы заполняется базальтовым утеплителем. Он очень устойчив к температуре. Наивысшее значение достигает 1000ºC.
• Предусмотрите наличие шибера (заслонки), которую можно будет закрывать в летний период времени или, когда система не используется.
• Снаружи и изнутри набивается лист оцинкованной жести или нержавейки, который будет удерживать вату внутри.
• При креплении трубы к стене необходимо соблюдать зазор от 10 см, чтобы обеспечить пожаробезопасность.
• Обязательным условием будет установка искрогасителей.

Сэндвич-трубы

Если вы хотите совсем не переживать из-за того, что будет плохая тяга, то можно предусмотреть наличие дефлектора. Это специальный зонтик, который устанавливается на верхушке трубы и способствует большему перепаду давления. Есть такие варианты, которые сами поворачиваются по ветру и поток тянет дым за собой.

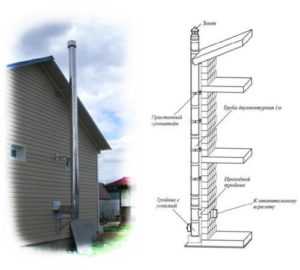

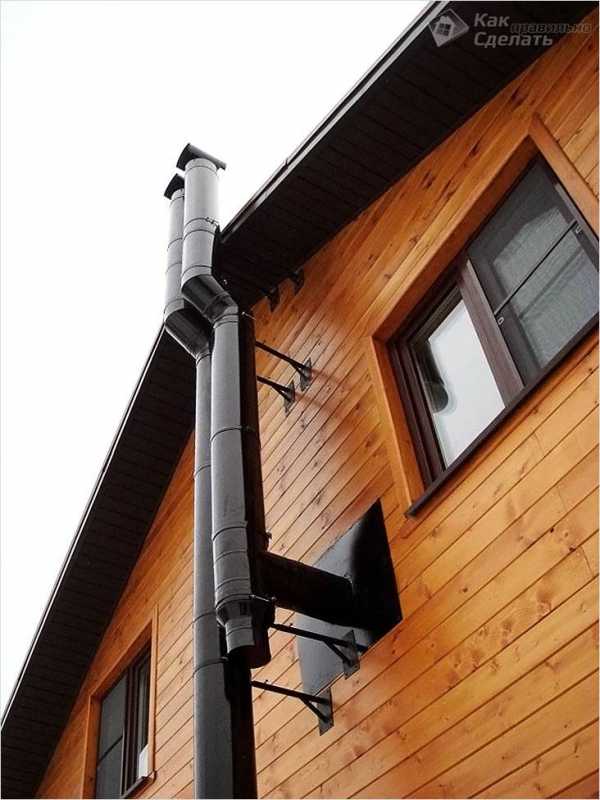

Уличный пристенный дымоход

Таким способом трубу можно вывести как в бане, так и в гараже. Перед тем как сделать все это, очень важно произвести скрупулезные расчеты, чтобы не прогадать с размерами и высотой. Не экономьте на материалах. В конце концов, от надежности всей конструкции может зависеть как ваша жизнь, так и жизнь ваших близких.

Видео

О том, как сделать дымоход из сэндвич-труб речь пойдет в этом видео:

kakpravilnosdelat.ru

рассмотрим варианты установки через стену и через потолок

Монтаж дымохода в бане из сэндвич труб – это самый оптимальный вариант металлического дымоотвода. Это небольшое по весу и компактное сооружение почти незаменимо в условиях, где в первоначальном плане дымовыводное устройство в жилище отсутствует.

Воплотить эту затею по монтажу не сложно. Все, что нужно – это скрепить основные детали и вспомогательные элементы в нужной последовательности.

При этом также нужно принять во внимание некоторые нюансы данного устройства. Без них правильно выполнить цельную и герметичную конструкцию не получиться. А выгляди такое сооружение вот так:

Сэндвич – конструкции, образованные из трех слоев получили свое название с легкой подачи известного жителя Англии. Дымоходы в бане с данным названием не являются исключением.

Отличительная особенность данных труб заключается в том, что между контуром из металла снаружи и таким же контуром в середине располагают изоляционный слой. Обычно его выполняют из базальтовых материалов.

Дополнительные элементы для монтажа:

Данный комплект помогает обеспечить нужное функционирование дымоотводной системы.

Сэндвич дымоход в бане отличается рядом преимуществ.

Контур внутри этих материалов чаще всего выполняется из нержавейки, а этот вариант, как известно, отличается высокими антикоррозийными свойствами. Ставя за цель экономию, контур снаружи часто выполняют из не такого стойкого оцинкованного материала.

Таким образом, перед потребителем становится проблема выбора материала: предпочесть долго служащую нержавейку или вариант, позволяющий в некоторой степени сэкономить.

ВАЖНО! Материал для сэндвич трубы внутри подбирают с учетом его возможностей переносить высокую температуру. А изделие для наружного контура должна выполняться из жесткого материала, иначе его конфигурация не сможет оставаться без изменений.

Так же при монтаже используются:

1. Кронштейны на стенку для удержания постройки.

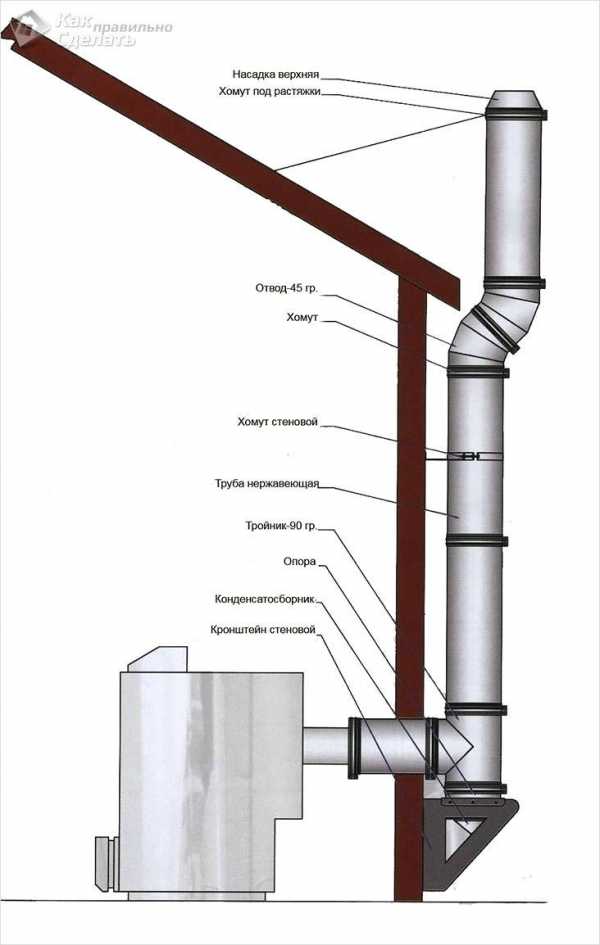

2. Ревизия, состоящая из окошка для очистки, сюда же входит и подставка.
3. Комплект переходников.
4. Тройники.
5. Колени, которые дают возможность поменять направление сооружения на 45градусов или под прямым углом.
6. Хомуты для скрепления раздельных деталей.
7. Платформа разгрузки. Она позволяет безошибочно рассчитать массу сооружения и убрать нагрузку с ее основания.
8. Для проведения дымохода через кровлю понадобятся крыза, розетта и окапник.

Установка и монтаж

Содержание статьи:

Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Самая подходящая протяженность от печи до грибка на кровле – 5 метров.

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Правильный монтаж системы в бане не возможен без верной сборки конструкции. Начинать ее следует с закрепления к сэндвич трубе печи бани.

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Вывод через потолок

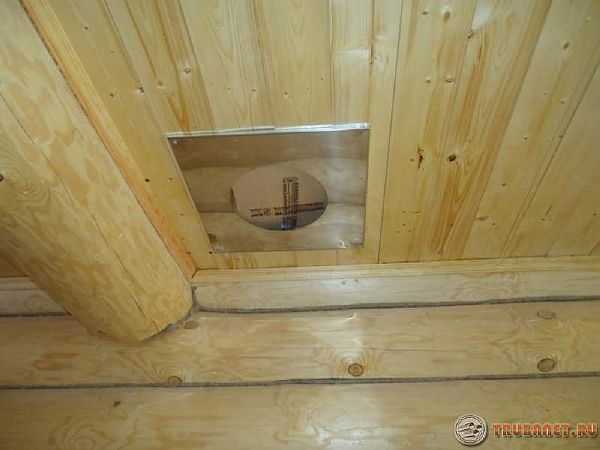

Монтаж дымохода в бане через потолок выполняют следующим образом. Для выхода в потолочном покрытии устраивают специальный узел, который создает надежный крепеж и высокую пожарную безопасность:

Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.

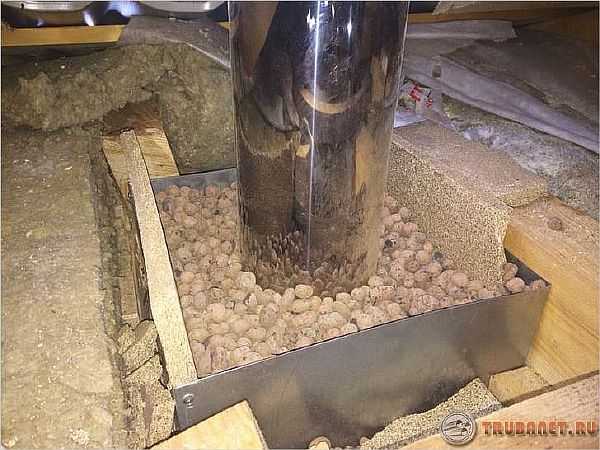

С нижней части такое отверстие заделывают стальным листом. Ту часть, которая оказывается на чердаке, заполняют негорючим материалом. Для этого можно брать:

• базальтовую вату;
• песок;
• керамзит.

Трубопрокатный сортамент большого объема для изоляции  сэндвич  дымовывода позволяют заменить коробом из негорючих материалов:

В короб пропускают сэндвич  – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

Как произвести монтаж через стену

Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства  от печи проще сделать через рядом расположенную стенку.

Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок. Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще.

Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.

Видео

Горючие стены не должны проходить от дымохода ближе, чем полметра. Самое главное при выводе через стенку сделать ее проем пожаробезопасным. Проем в сене может быть круглым, а может быть квадратным. Главное при работе выдержать все нужные дистанции. До защищенных горючих материалов не должно быть меньше 40 см, а до незащищенных – не менее 50 см.

Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.

Установка дымоотвода

Монтаж сэндвич дымохода в бане своими руками можно сделать, как говорят мастера «проще простого». Все дело в простоте сборки данной конструкции. Эту сборку очень наглядно демонстрирует предоставленное видео.

От печи до котла располагаю небольшой кусок сэндвич  трубы без изоляции. Это следует принять, как должное. Насколько бы не стояла прочная труба, непосредственно возле печки она быстро прогорает.

Видео

Также производя самостоятельный монтаж системы вывода дыма в бане, необходимо учесть обязательное возникновение конденсата на внутренних стенках. Конденсат является химически агрессивным. Для выводки этого нежелательного продукта на горизонтальных и наклоненных участках ставят специальные тройники.

Особенностью сэндвич – видов в данной ситуации является то, что их монтаж производится раструбом внутренних труб вверх. Так конденсат не сможет не выйдет за пределы дымоотвода. А верхняя оболочка состыкуется в другом порядке. Это также предотвращает попадание продуктов горения в жилье.

Большинство специалистов советуют сопровождать такую работу герметизацией стыков, потому, что подсос воздуха в значительных объемах снизит тягу, а иногда может ее остановить совсем.

 Подготовка ППУ (потолочно – проходного узла)

Название ППУ получила потолочная разделка, по-другому ее именуют – потолочно – проходной узел:

Монтаж ППУ дымохода в бане выполняется с учетом того, что на пути сэндвич  – конструкции не пройдет стропила или балка. Самый подходящий вариант, когда перекрытие делают уже при смонтированном дымоотводе.

Часто дымоотвод приходится проводить уже в построенном помещении брусовой бани. В таком случае определяют точное место проведения канала, и далее его распиливают в размер разделки.

Можно приобрести и поставить уже готовый короб. Покупать его лучше одновременно с остальными деталями общей конструкции.

Монтаж проходного узла системы в бане выполняют в следующем порядке.

• Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз должен остановиться на середине сэндвич трубы выхода из печки.
• Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, делают метки для распила.
• После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
• Краевые места короба саморезами крепят к потолку.

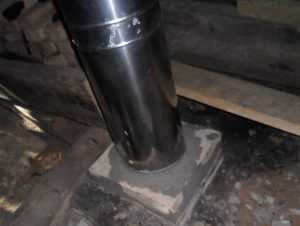

• Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

1. Не смотря на толщину перекрытия, разделка обязана быть выше на 10 и более сантиметров.
2. В ситуациях, когда ППУ заполняют изоляцией, то крепить два элемента конструкции в таком месте не разрешают.
3. Состыковку над потолком двух частей дымоотвода можно выполнить на высоте не меньше 0,3 м.

Проход дымоотвода сквозь крышу

Монтаж дымохода бани в крышу нужно проводить при помощи разделки и с учетом наклона кровли. Она бывает уклонена на 15-35 градусов или 35-55 градусов.

После этого точно находят место, где пройдет дымоотвод. Определяются габариты, и вырезается отверстие с внутренней части. Затем проем производят в кровле, и выводится дымоотвод.

Подготовленный проем вначале зачищают, используя подкрышный листок, а на внешней части конструкции выполняется монтаж  крышной разделки. Величину угла наклона при этом определяют в соответствии к конусной части разделки, и загоняют краевые стороны под конек кровли. По стенкам трубы ставиться изоляция. Ее ставят только на полость внутри.

Видео

Нужно ли утепление и как это сделать своими руками

Видео

Учитывая, что нижняя часть трубы быстрее прогорает от высоких температур, при конструкции сэндвич её можно легко заменить. А для увеличения пожарной безопасности и наибольшей теплоотдачи печи всё же следует его утеплить.

Утеплитель предотвращает образования большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как это можно сделать своими руками, описано ниже.

1. Для утепления потребуется два прямоугольных куска оцинковки, которые сворачиваются в цилиндрическую форму.

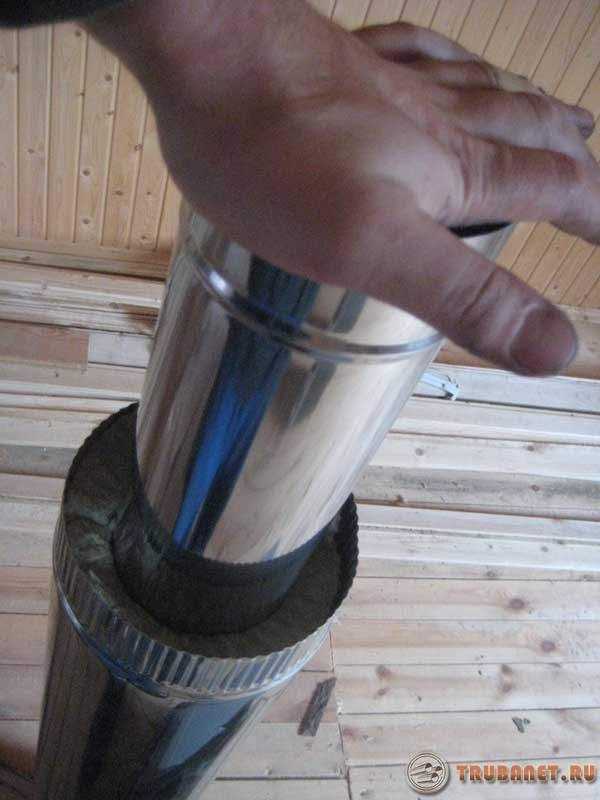

2. Нижнюю трубу надо обернуть утеплительным материалом. Сверху одевается труба большего размера и соединяется вальцовкой.
3. Хомут, вырезанный из листа железа, должен иметь ширину 20 см; по длине он должен быть равен длине покрываемой части трубы. Им дымоход скрепляется снизу и сверху.
4. Изготовленные трубы соединяются по схеме.

Эту несложную схему монтажа сэндвич конструкций можно использовать как при первом сооружении конструктора провода дыма, так и при замене его частей при перегорании со временем.

Технология сэндвич достаточно проста в основе своей конструкции и практически не требует особых умений.

Как сделать колпак на своими руками

Чтобы защитить сэндвич дымоход, необходимо обустроить выход путей специальным колпаком. Это поможет избежать перекладывание печной системы в ближайшие годы.

Видео: делаем флюгарка + колпак + дымник своими руками

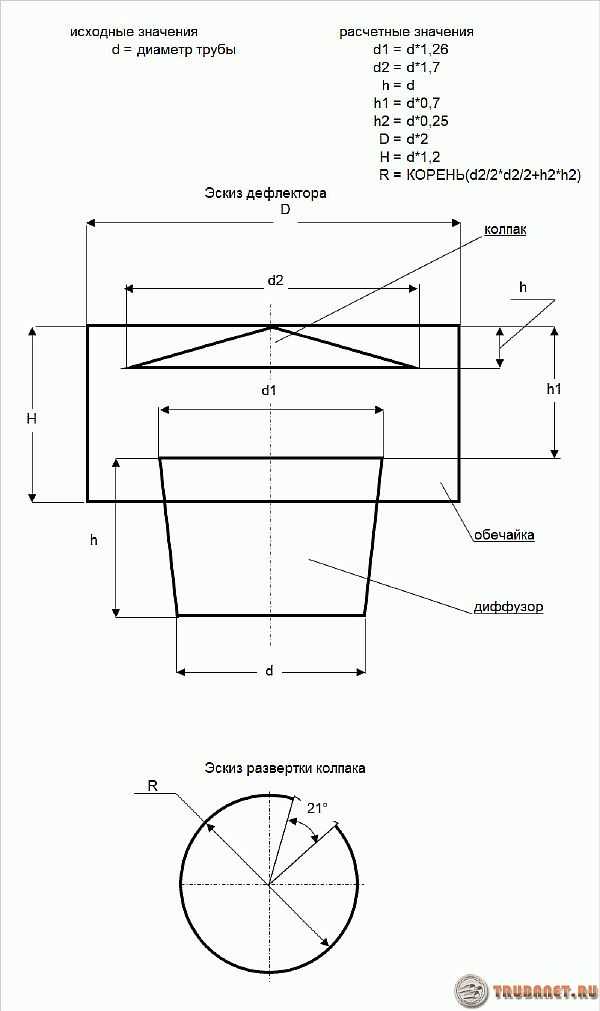

К тому же в наше время материал для такой конструкции найти не сложно. Ориентируясь на чертежи, которые приводятся в качестве примера работы, можно быстро и легко выполнить все этапы по аналогии самостоятельно.

Последовательность при работе

Колпак может иметь разные формы, среди которых распространены более всего гнутые, конусообразные и плоские круглой, квадратной или прямоугольной поверхности.

Чтобы установить колпак прямоугольной формы  нужно ознакомиться с схемой расположенной ниже.

Металлический лист из нержавеющей стали (можно использовать оцинковку, медь и сплавы цинка с металлом).

1. Инструменты для работы.
2. Перчатки.
3. Флюгарка.

Для того, чтобы изготовить колпак самостоятельно впервые, лучше предварительно потренироваться на картонной бумаге. Соорудив одну-две таких заготовки, вы наглядно поймёте процесс изготовления.

Видео: Колпак своими руками

К тому же на их основе можно делать чертежи на лицевой стороне металлического листа, обведя картонку по контуру. На нём необходимо также прочертить все линии, которые будут использованы для загибов.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее обрезается ножницами по металлу.

С помощью листогиба необходимо поэтапно прогнуть все части таким образом, чтобы получилась нужная форма.

Если нет данного устройства, можно сделать это с помощью подручных инструментов. При этом старайтесь, чтобы на колпаке не оставалось вмятин.

Кромка шириной в 1 см подгибается внутрь под углом в 45 градусов. Чтобы не получить расхождения по углам, начинать нужно именно с них, постепенно двигаясь к середине.

Далее нужно уже в обратную сторону загнуть по 2 см уже в верхней части конструкции под углом в 90 градусов. Далее сгибается центральная линия.

Теперь стоит проверить на ровность. Для этого надо установить под центр получившейся фигуры ровную тонкую палку и воткнуть в плошку с землёй. При правильно выполненной сборке не будет перевеса в какую-либо сторону.

После того, как все основные углы зачищены, обработаны, сведены и выровнены, нужно закрепить колпак на основание. Для этого изделия соединяются с помощью специального строительного клея.

Видео

Сверху можно дополнительно украсить его флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не упустить, воспользуйтесь приложенным видео уроком «Как сделать колпак своими руками».

Финальные действия

На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.

Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.

Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.

Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич  – устройством, а значит и Вашим хорошим здоровьем.

Записи по теме:
Загрузка…

trubanet.ru
