Дымоход своими руками пошаговая инструкция – установка и монтаж дымохода из сэндвич труб

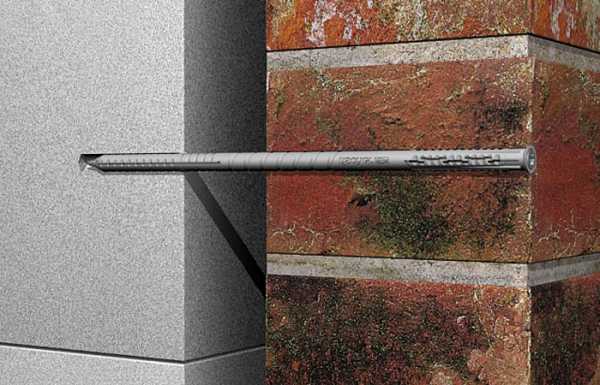

(Крепление кирпичной кладки дымохода к стене при помощи анкеров.)

Соблюдение всех этапов и технологий позволяет произвести прочную конструкцию, которая будет качественно исполнять свои обязанности на протяжении долгих лет. Следует отметить, что данная инструкция является актуальной при необходимости самостоятельной постройки дымохода для кирпичного твердотопливного котла.

Таким образом, постройка кирпичного дымохода собственными руками является возможной. Главное – создание хорошего чертежа, который отвечает всем требованиям безопасности и конструктивным особенностям дома, а также четкое следование инструкции. Наличие времени будет вашим преимуществом, так как кирпичная кладка требует усердности и внимательности, которые впоследствии станут залогом качества работы вашего дымохода.

Остались вопросы? С радостью поможем!

Поделиться ссылкой:

kaminochag.ru

инструкция по кладке, чертежи и фото

Грамотное возведение дымохода — процесс такой же серьезный, как и строительство самой печи. Насколько правильно и аккуратно будет выполнена эта работа, настолько хозяин обезопасит свой дом и домочадцев от пожара или отравления угарным газом. Поэтому к постройке этого элемента нужно отнестись очень ответственно и сделать все максимально правильно и по инструкции. Дымоходы из кирпича своими руками выстроить можно, если есть опыт в этой работе, но в случае, когда она незнакома, лучше доверить ее профессионалу. Если не уверены в своих силах — лучше не начинать.

Дымоходы из кирпича своими руками

Виды дымоходов

Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом случае для возведения выбирается один из них, тот, который подходит для конкретной печи.

• Коренные дымоходы отличаются от насадных тем, что возводятся не как продолжение печной конструкции, а автономно, рядом с местом, где будет установлена печь, а затем соединяется с ней патрубком.

Типичный коренной дымоход

Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подсоединены даже две или три печи. Естественно, в этом случае он по своему внутреннему сечению должен соответствовать необходимым параметрам для определенного количества подключенных к нему приборов отопления.

Если устанавливается коренной дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.

Коренной дымоход устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30—50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания конструкции дымохода на 12—15 сантиметров.

• Насадная труба дымохода — это продолжение конструкции печи, являющееся ее неотъемлемой частью. Такая труба предназначена для отведения отходов горения только для одной печи, продолжением которой она является.

Дымоход надсадного типа

Составляющие части дымохода

Принцип устройства обоих видов дымоходов одинаков, но если к коренной трубе подсоединяются две или три печи, она может иметь несколько стояков и несколько разделок, количество которых будет зависеть от числа этажей дома.

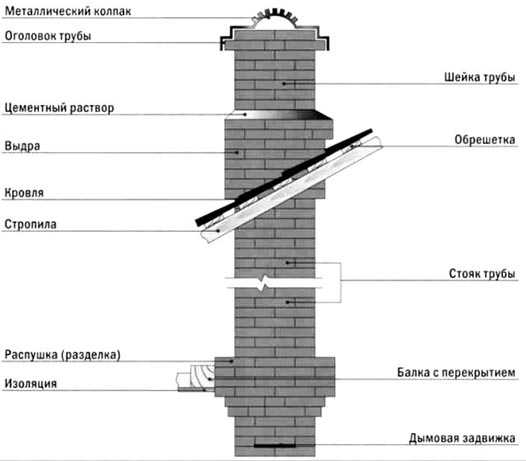

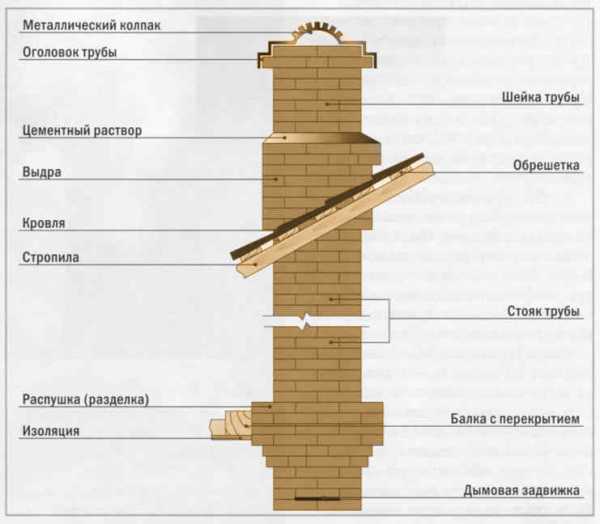

Части и отделы дымохода

На данном рисунке можно рассмотреть все части дымоотводной конструкции, которая состоит из следующих элементов и отделов:

• Шейка печи — это часть дымохода, которая идет от печи до разделки. В ней располагают дымовую задвижку, которая будет регулировать тягу, необходимую для интенсивности горения или тления топлива.
• Разделка трубы или распушка устраивается на проходе трубой каждого перекрытия, и предназначена для защиты горючих перекрытий от высоких температур. Она имеет более толстые стенки, по сравнению с остальными частями дымоотводного канала. Ее толщина должна быть не менее 35—40 сантиметров, таким образом создавая по всему периметру изоляцию от 20—25 сантиметров.
• Стояк трубы — это кирпичный столб с дымоотводным каналом внутри. Он располагается, как до разделки, так и в чердачном перекрытии.
• Выдра — эта часть располагается сразу над кровлей и предохраняет трубу от попадания влаги – дождя, снега, конденсата и т.п.
• Шейка трубы возвышается сразу же над выдрой.
• Выдра, имеющая площадку, шейка и выступающая шапка вместе составляют оголовок трубы.
• Сверху шапки закрепляется колпак или зонтик, препятствующий попаданию вовнутрь канала различных загрязнений и влаги. Также это приспособление способно создавать нормальную тягу в канале дымохода.

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

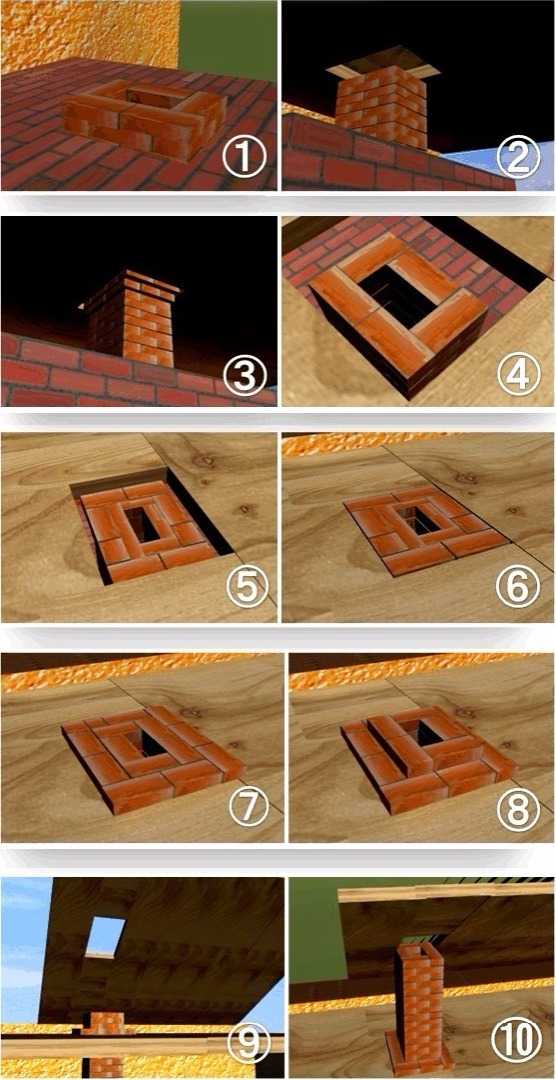

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

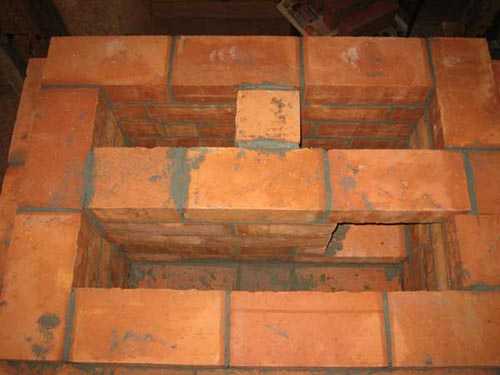

• По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

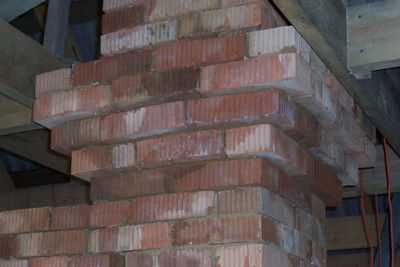

Так внешне выглядит распушка…

• На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

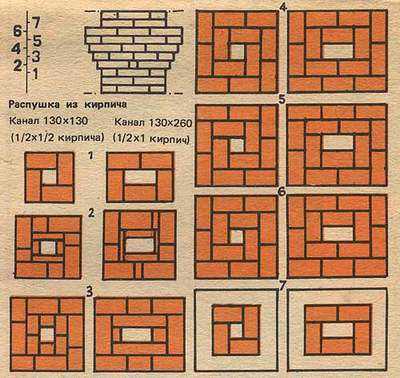

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

• Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
• Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
• Седьмой и восьмой ряды выкладываются по схеме первого ряда.

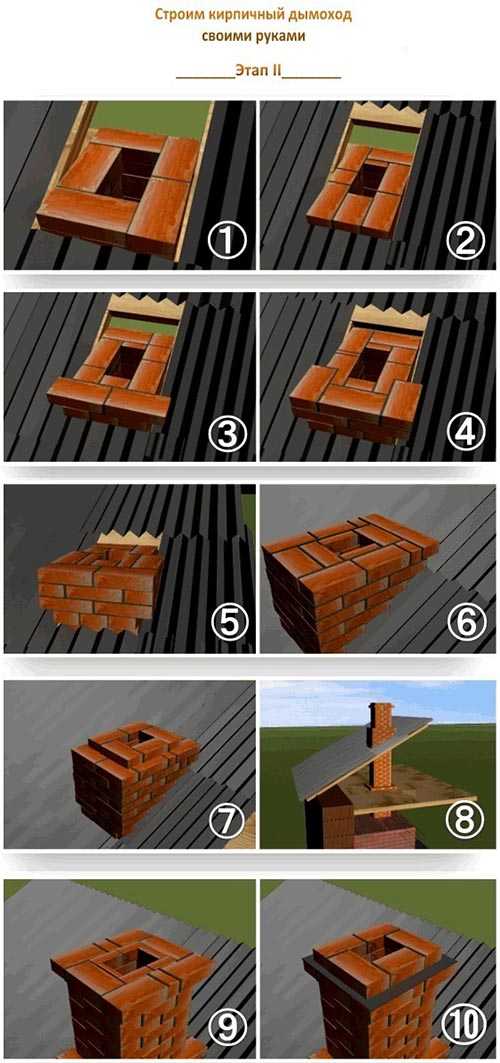

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

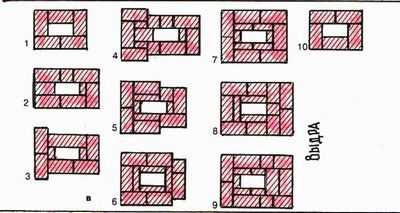

Порядовка выдры

• Первый ряд кладут такого же размера, как последний ряд распушки.
• Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
• Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

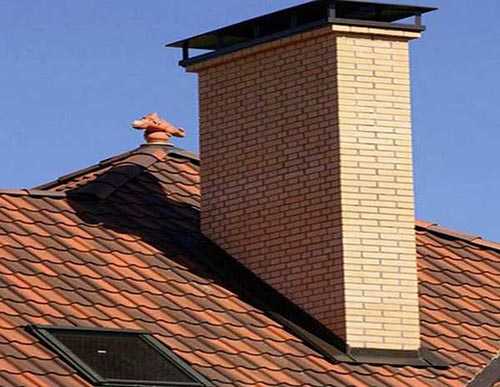

Высота трубы над коньком

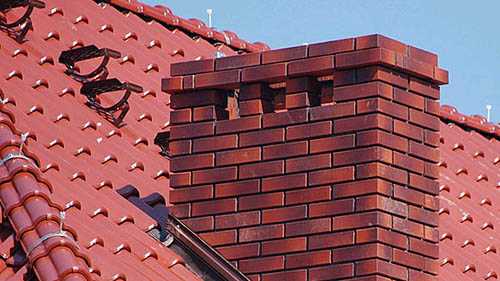

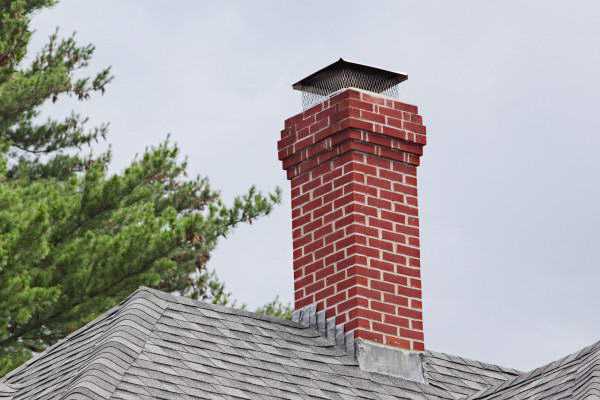

Дымоотводная труба должна подниматься над коньком кровли на полметра, если она расположена на полтора метра от него по горизонтали.

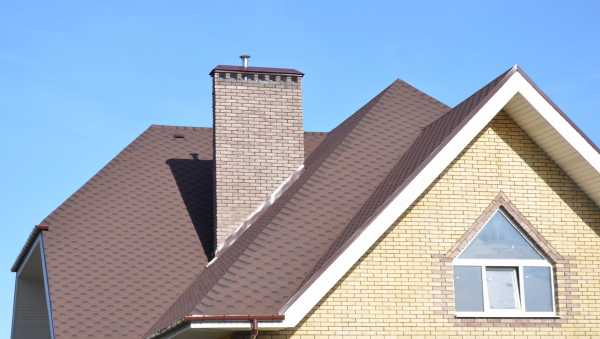

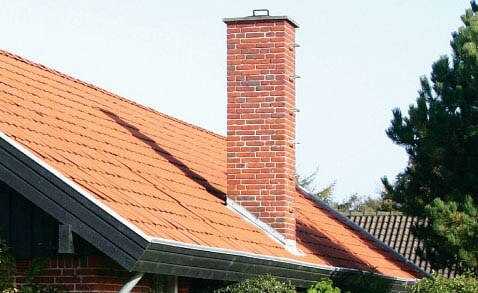

Взаимное расположение трубы и конька крыши

Если же она расположена ниже по скату, ее поднимают вровень с коньком или же ниже не более, чем на 10 градусов под углом к коньку. Эти параметры должны строго соблюдаться, так как они обеспечивают безопасность эксплуатации отопительного сооружения, проверены многолетним опытом.

Другой, несколько упрощенный вариант дымохода

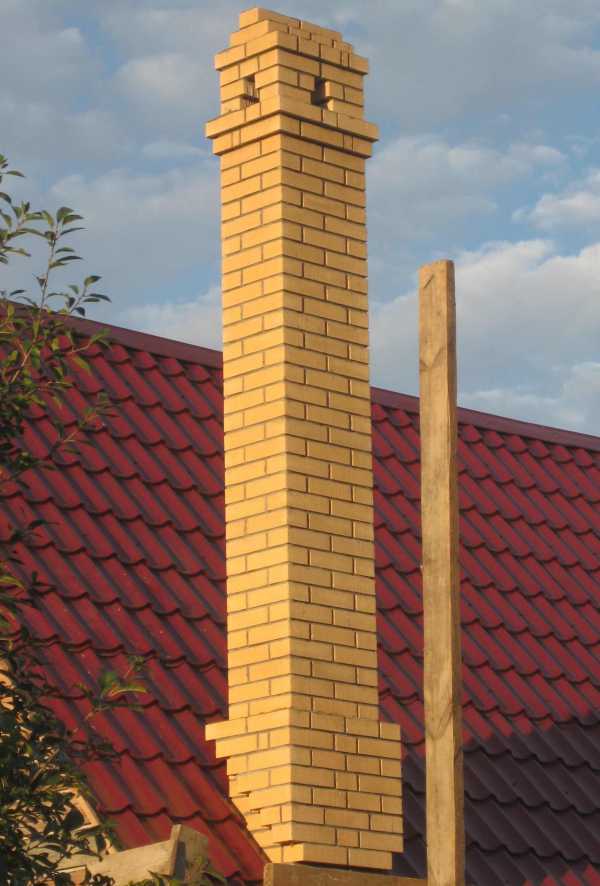

Другим вариантом кладки дымохода может быть простая прямая конструкция. Она подойдет тем, кто не имеет опыта в выполнении данного вида строительства.

• Весь дымоход, от печи до оголовка, выкладывается ровной колонной с каналом внутри, а все нужные для него элементы выполняются с помощью опалубки, цементного раствора и армирования металлическим прутом толщиной от четырех до семи миллиметров.
• В области, где должна начинаться распушка, устраивают опалубку, нужного размера и формы.
• На трубе закрепляют металлический прут или сетку.
• Опалубка обмазывается глиняным раствором тонким слоем. Он нужен для того, чтобы с застывшего бетонного раствора можно было легко снять доски опалубки.
• Затем в опалубку закладывается бетонный раствор и оставляется до полного застывания.
• После затвердевания цемента, опалубка снимается, и все бетонные части, при необходимости, выравниваются для придания им аккуратного вида.

Таким образом, можно обойти сложности конфигураций кладки. Конечно же, эта работа займет намного больше времени, но в ней невозможно допустить ошибку. Главное — правильно, аккуратно и ровно устроить опалубку.

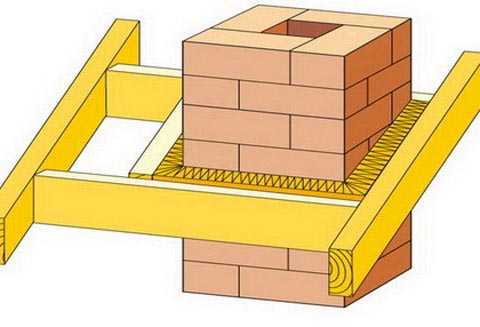

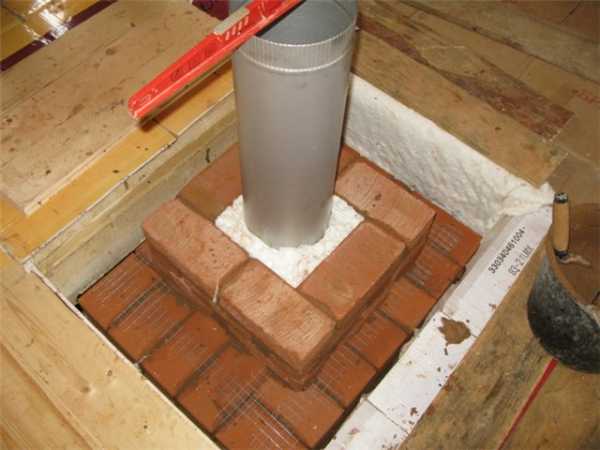

Изоляция распушки

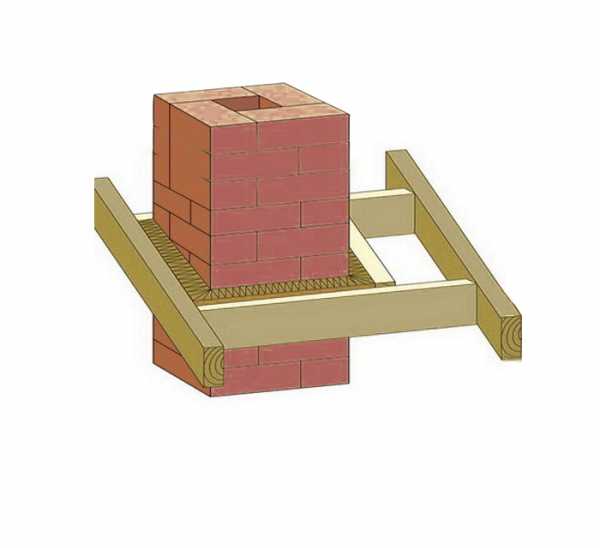

Несмотря на толщину стенок распушки, необходимо вокруг нее при проходе через перекрытие устроить теплоизоляцию. Ее делают из асбеста, пропитанного глиной войлока, или же устраивается металлический короб, который засыпается керамзитом или песком. Распушка должна быть изолирована на всю толщину потолочного перекрытия.

Гидроизоляция прохода

После завершения кладки шапки, можно устанавливать зонтик и приступать к гидроизоляции прохода трубы через кровлю.

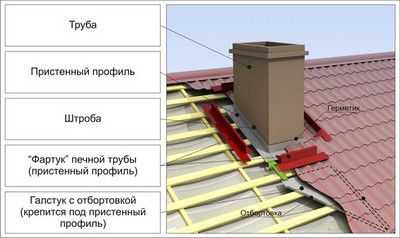

Примерная схема гидроизоляции дымохода

Гидроизоляция — это очень важный момент в устройстве дымохода, и от нее зависят долговечность и эффективность его работы.

Расстояние, образовавшееся между трубой и кровлей, нужно прикрыть фартуком. Чаще всего для этих целей используется рубероид, который закрепляют на герметик.

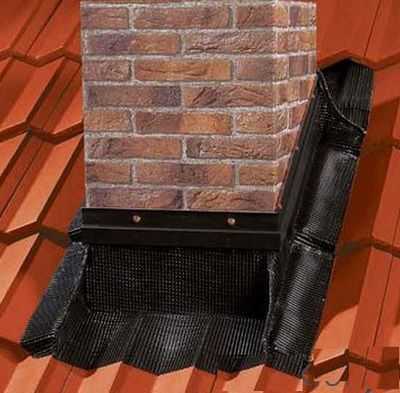

Сверху этот слой гидроизоляции оформляется «фартуком», который делается из пристенного профиля или из специальной гидроизолирующей ленты. Она также крепится на кровельный материал с помощью герметика, а на трубе фиксируется предназначенной для этого планкой.

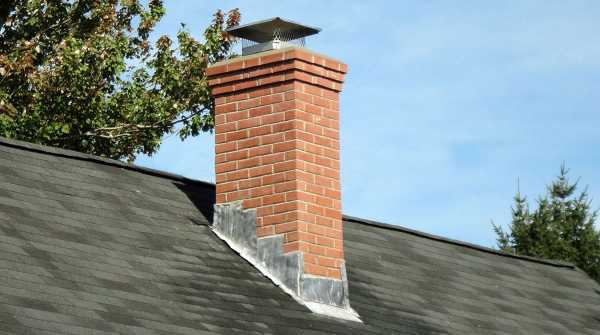

«Фартук» для дымоходной трубы

Советы опытных мастеров

Чтобы дымоотводная система работала качественно, нужно соблюдать некоторые рекомендации, которые всегда учитывают профессиональные печники.

• При кладке кирпичных рядов обязательно следует тщательно подбирать излишний раствор, который будет выступать вовнутрь дымоходного канала. Эти поверхности должны быть очень ровными, чтобы на них как можно меньше оседало сажных отложений.
• Перевязка кирпичей в кирпичной кладке дымохода требует особого внимания, так как в такой конструкции может использоваться большое количество не цельных кирпичей, а их половинки, пластинки, третьи или четвертые части. Для того, чтобы ровно отрезать или отколоть кирпичи, можно использовать «болгарку» (шлифмашинку). Если ею надпилить нужную часть, легче будет отделить фрагмент требуемого размера. Пластины, которые необходимы в некоторых рядах кладки, придется отпиливать полностью, так как такие тонкие части могут просто сломаться.
• Швы в кладке дымохода не должны быть слишком толстыми – их толщина может составлять четыре — пять миллиметров. Это необходимо соблюдать потому, что раствор, даже в застывшем состоянии, больше подвержен разрушению при воздействии внешних факторов, чем закаленный кирпич.
• Ну и, конечно, очень важным мероприятием при обслуживании дымохода в процессе его эксплуатации является его своевременная чистка или периодические профилактические работы для предупреждения его засорения.

Видеоурок по кладке дымохода своими руками

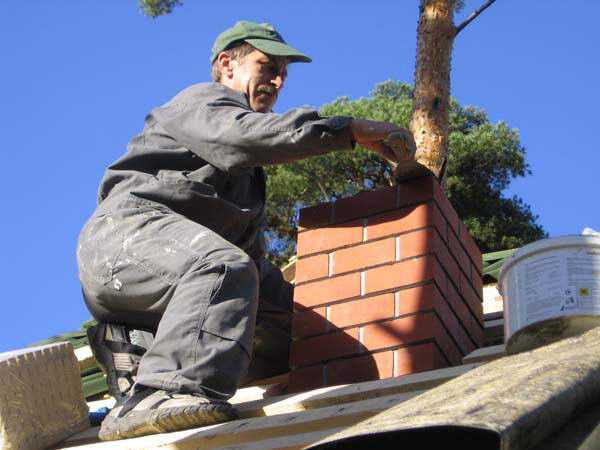

Кладка дымохода — весьма непростое мероприятие, так как она проходит на высоте и требует максимальной внимательности. Поэтому нужно реально оценить свои силы и возможности. Если возникнут сомнения, что эту работу посильно выполнить самостоятельно, то лучше доверить ее опытному мастеру.

kamin-expert.ru

Монтаж печей и дымоходов: пошаговая инструкция

Краткое содержание

Монтаж всей отопительной системы, начиная с печи заканчивая дымоходом, должен проходить с соблюдением всех строительных норм и правил. Выполнить работу можно даже своими руками за максимально короткие сроки.

Пошаговая инструкция монтажа кирпичной печи

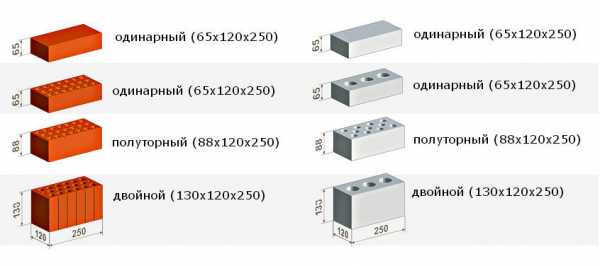

Стандартные размеры кирпича

Данная схема подразумевает установку печи в загородном деревянном доме, в которую встроена топочная камера в виде кассеты. Основной корпус отопительного прибора выложен из керамического кирпича марки М200, а облицовка произведена при помощи декоративного камня.

• Подготовка основания. Выкопайте небольшую яму, сделайте песчаную и щебневую подушку.
• Заливка фундамента. Делаем железобетонную плиту размером 1,5 м х 1 м, толщиной 0,2 м. Используем бетонную смесь, оптимальная пропорция которой 1:1:3, где одна часть – песок, одна часть – цемент, три части – гравий. Основание армируем при помощи металлической проволоки диаметром 6-8 мм, которую укладываем с шагом 100-200 мм.
• Кирпичное основание. Уложите 3-4 ряда кирпича до уровня чистого пола, которые будут играть роль основания для основного корпуса печки. Для приготовления раствора для кладки используйте специальную печную смесь с красной глиной. Горизонтальная поверхность фундамента должна быть идеально ровной. Проверьте это при помощи строительного уровня.

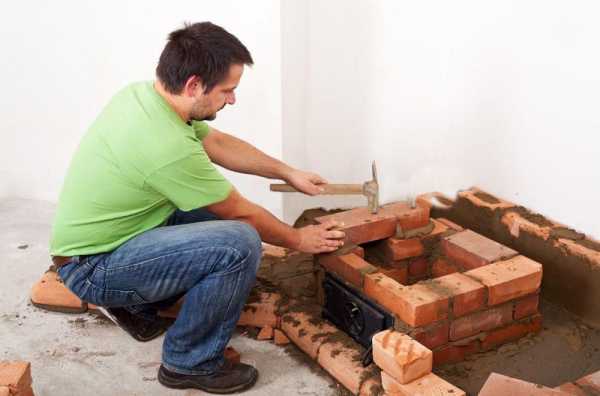

Фундамент топки печи

• Выкладываем основание под топочную камеру и дровник. Сначала выложите кирпич без раствора, чтоб определиться с размещением всех элементов. После этого произведите укладку 3 рядов кирпича. С одной стороны предусмотрите место для топки, а с другой – для дров. На этом этапе также нужно обустроить зольник и поддувало.
• Все металлические элементы для установки топочной камеры спрячьте при помощи кирпича.
• Устанавливаем кассету камина. Нужно поставить корпус топки на кирпичное основание. Обязательно проверьте строительным уровнем правильность положения кассеты во всех плоскостях.
• Возведение стенок. Перед кладкой стенок приклейте на края топки строительный скотч, чтоб уберечь корпус от механических повреждений. Кирпич укладывайте до уровня верхнего обреза топочной камеры. Внутренние элементы выполните из обычного красного кирпича, а внешние – из облицовочного. Для придания определенной формы материалу используйте обрезной круг по керамике.
• Над топкой при помощи кирпича сделайте перемычку, чтоб равномерно распределить нагрузку от верхних рядов кладки.
• Завершающий этап. Уложите несколько рядов кирпича выше топочной камеры и сделайте надпечье. Тщательно затрите все щели раствором, чтоб добиться герметизации печи.

Установка кирпичного дымоотвода

Кладка кирпичного дымоотвода

После окончания возведения основного корпуса печи в загородном доме приступайте к монтажу дымохода.

• Сначала выложите основание дымохода из трех рядов кирпича на глиняно-песчаном растворе. Внутренний диаметр трубопровода при мощности печки меньше 3,5 кВт должен составлять 130 мм х 130 мм, при мощности 3,5-4,5 кВт – 130 мм х 260 мм, при мощности больше 4,5 кВт – 260 мм х 260 мм.
• Ближе к поверхности перекрытия нужно сделать специфический противопожарный кожух – распушку. Это достигается постепенным увеличением внутреннего диаметра дымохода. Каждый следующий кирпич смещается на ¼ длины.
• Высота распушки дымохода должна быть не меньше 50 см. Если она меньше, тогда поверхность расширения нужно изолировать при помощи негорючих материалов. Рекомендуется использовать листы асбеста.
• На участке дымохода между перекрытием и крышей выложите вертикальный стояк из кирпича с таким же внутренним диаметром, как и у основания.
• Со стороны улицы обустройте кирпичную трубу дымохода с расширением – выдрой. Оно нужно для предотвращения попадания влаги с улицы на чердак. Способ кладки расширения трубопровода зависит от угла наклона крыши. Для работы с обустройства дымохода снаружи здания используйте раствор, который содержит цемент.
• Установите своеобразный металлический фартук для защиты трубы, которая отводит продукты горения с отопительной системы.

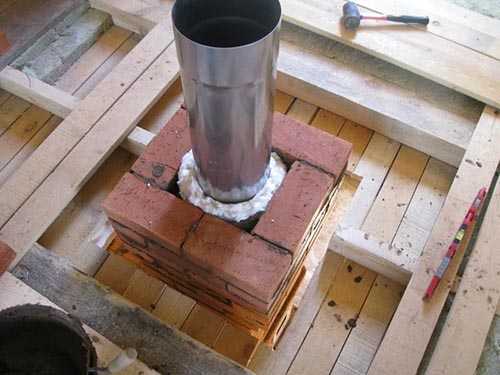

Монтаж двойного трубопровода

Двойной дымоход

Очень эффективна модель дымохода в загородном доме или даче, в которой используется двойная труба. Внутренняя часть выполняется из металлического цилиндра, а внешняя – из кирпичного кожуха.

Данная схема имеет ряд преимуществ:

• газы, которые образовываются в топочной камере, выходят быстрее наружу;
• отпадает необходимость обустраивать специальные расширения – распушки;
• увеличение герметичности дымохода;
• продление срока службы отопительной системы;
• увеличение пожарной безопасности здания.

Особенностью этой конструкции дымоотвода есть то, что он устанавливается не на отопительный прибор, а отдельно около него. Для этого нужно предусмотреть небольшой фундамент, который должен иметь глубину 30 см. После подготовки основания производится кладка вертикальной шахты.

Внутри кирпичного кожуха устанавливается металлический трубопровод. Сборку его частей производите сверху вниз, при этом каждый следующий элемент вставляйте внутрь предыдущего. Не забудьте тщательно обработать все стыки при помощи огнестойкого герметика.

Также в нижней части трубопровода нужно сделать отверстие с дверцей для прочистки отопительной системы от сажи.

Особенности монтажа печей-каминов

Схема утановки печи для обогрева воздухом

Всё о кирпичной печи

Установка печи-камина в деревянном доме или даче должна проходить с соблюдением пожарных норм:

• расстояние от стенок топки к стенам, которые выполнены со сгораемых материалов, должно быть 500 мм;
• если стены оштукатурены или покрыты огнеупорной облицовкой, тогда расстояние от топочной камеры к стене может быть 400 мм. Также рекомендуется укладывать на вертикальные поверхности около печи-камина теплоизоляционное покрытие с керамической плиткой;
• потолки  должны быть отдалены от печи-камина как минимум на 1,2 м;
• расстояние от дверцы отопительного прибора к противоположной стене не должно быть меньше 1,3 м;
• под корпусом печки предусмотрите огнеупорное покрытие на пол, которое должно отодвигаться на 0,5 м от топочной камеры.

Монтаж печи-камина нужно производить на прочное основание, поскольку этот отопительный прибор имеет значительный вес. Если в вашем доме или даче уложен деревянный пол, тогда установите под печкой дополнительные подпорки под лаги.

Для достижения максимальной продуктивности отопительного прибора в дачных домах производите монтаж печки посередине помещения. Перед зольником печи-камина можно сделать отверстие, через которое будет попадать воздух под колосники.

Установка дымоотводной трубы для печей-каминов

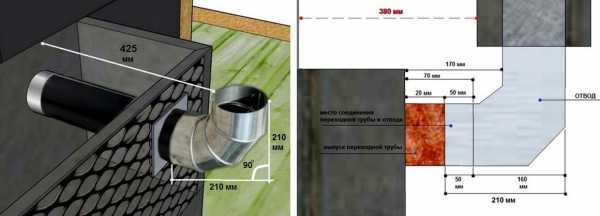

Установка отвода на переходную трубу

Только когда произведен монтаж металлического корпуса печи-камина, приступайте к установке трубопровода для отвода продуктов горения с топочной камеры.

Основные требования к дымоотводу:

• первая труба, которая присоединяется к печке, должна быть одинарной без утеплителя;
• на расстоянии 600 мм к перекрытию производите установку трубопровода типа сэндвич, который имеет надежную теплоизоляцию и не сильно нагревается в процессе эксплуатации;
• устанавливайте трубопровод длиной не меньше 5 м.

При монтаже дымоотвода его нужно надежно закрепить. Сделайте это при помощи хомутов, которые установите через каждые 2-2,5 м. Зафиксируйте, используя ту же схему, угловые отводы труб и горизонтальные участки, которые имеют длину больше 1200 мм.

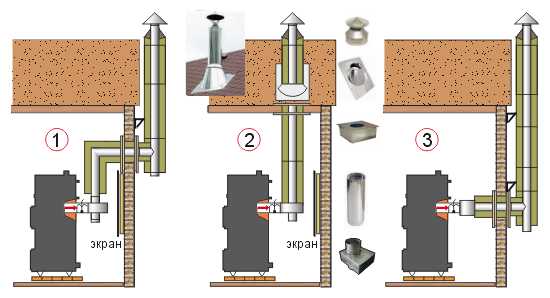

Типовые варианты установки дымохода

Все стыки трубопровода обязательно обработайте термостойким герметиком. Все соединения частей дымоотвода производите ниже или выше перекрытия. Это нужно сделать, что избежать пожароопасной ситуации и облегчить в будущем ремонт отопительной системы.

Также можете выбрать вариант устройства дымохода, который подразумевает вывод трубы через стену здания. В этом случае она должна быть возведена из прочных несгораемых материалов. Горизонтальный участок трубопровода должен иметь длину не больше 500 мм.

Если стены здания выполнены из сгораемых материалов, тогда толщина внутренней трубы должна быть не меньше 2 мм. Также само отверстие нужно изолировать при помощи огнеупорных материалов.

Требования к высоте дымоотвода

Расчет минимальной высоты дымового канала

Трубопровод для отвода продуктов горения с отопительной системы должен соответствовать таким параметрам:

• минимальная высота трубы относительно плоской кровли – 500 мм;
• если дымоотвод находится на расстоянии меньше 1,5 м к коньку, его нужно возвысить на 500 мм;
• когда трубопровод размещается на расстоянии 1,5-3 м от конька, его верхняя плоскость должна находиться на том же уровне, что и конек крыши;
• если дымоотвод установлен на расстоянии от конька больше 3 м, его высота определяется прямой, которая располагается под углом 10° относительно верхней точки крыши.

При соблюдении всех правил монтаж всех элементов отопительной системы очень просто произвести своими руками.

Видео: Установка печи-камина

kaminyn.ru

Дымоход из кирпича – устройство и последовательность монтажа

Большинство частных домов, используемых для постоянного проживания, оборудуют разного рода отопительными приборами. Котлы, печи и камины в независимости от вида используемого топлива нуждаются в оборудовании каналов дымоудаления, через которые остаточные продукты горения выводятся в атмосферу. Кирпичный дымоход считается классикой печного строительства и, несмотря на обилие аналогов из более дешевых и доступных материалов, остается наиболее популярным способом избавления от дыма.

Содержание статьи

Кирпичный дымоход

Конструкция

На первый взгляд складывается впечатление, что дымоход из кирпича для отопительного котла или камина – просто вертикально сложенная труба. Это впечатление обманчиво, ведь чтобы система дымоудаления работала правильно, нужно придать трубе определенную форму и длину. Устройство кирпичной дымоходной трубы состоит из следующих частей:

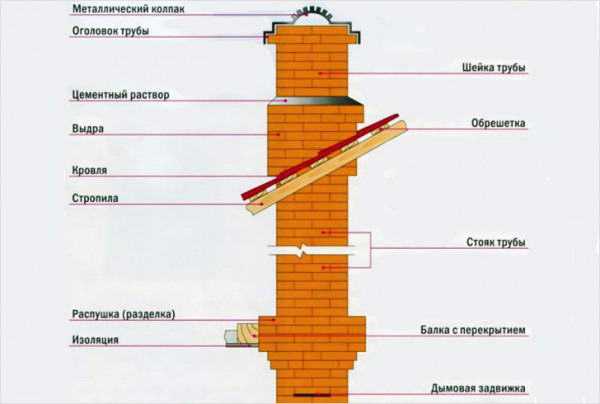

Конструкция канала дымоудаления из кирпича

• Насадная труба. Таким термином обозначают участок дымохода, присоединяемый к топке котла или камина. Она начинается от стенки отопительного прибора и заканчивается за 5-6 рядов до межэтажного перекрытия. Кладка насадной выполняется с обязательным соблюдением перевязки швов между кирпичами.
• Распушка. Распушкой называют уширение дымохода, начинающееся за 5-6 рядов до перекрытия и заканчивающиеся после его прохождения. Кладка распушки выполняется со вставкой кирпичных пластин, увеличивающих внешний периметр трубы на 250-400 мм.
• Стояк. Термин «стояк» обозначает вертикальный участок дымоходной трубы, проходящий через чердак до крыши дома. Кладка стояка ровная с ложковой, крестовой или цепной перевязкой швов.

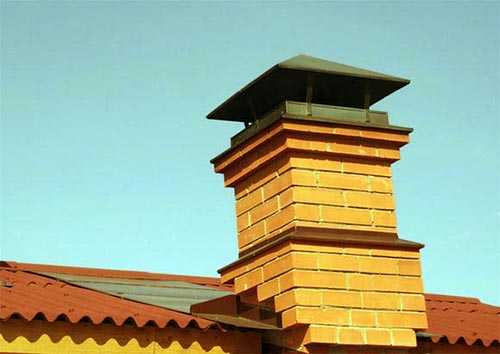

• Выдра. Выдрой называют еще одно уширение кирпичного дымохода, начинающиеся сразу после вывода на кровлю. Эта часть трубы шире стояка на 100 мм с каждой стороны, что служит надежной защитой от проникновения влаги в щель между дымоходом и кровлей.
• Шейка. Ровный участок трубы, начинающийся после выдры и соответствующий по размерам стояку, называют шейкой.
• Оголовок. Кирпичный дымоход заканчивается двумя рядами кладки, выполненной с расширением. Эту часть трубы называют оголовок. На него надевают дефлектор или флюгарку, чтобы защитить от попадания внутрь канала дымоудаления воды и мусора.

Важно! Чтобы спроектировать эффективный дымоход из кирпича своими руками, нужно следовать трем главным правилам: соблюдать одинаковый размер канала дымоудаления на всей протяженности, выбирать сечение в соответствии с объемом топки котла или печи, избегать поворотов и внутренних углов.

Выбор материала

Сооружая дымоход, нужно позаботиться о выборе качественного и подходящего по эксплуатационным характеристикам материала. Профессиональные печники рекомендуют красный полнотелый кирпич.

Ширина одного кирпича составляет 125 мм, учитывая сантиметровые швы между ним, с помощью этого материала выкладывают кирпичный дымоход 140х140 мм, 14х270 мм или 270х270 мм. Осматривая кирпич при покупке, обратите внимание на следующие характеристики:

1. Ровность цвета. Качественный кирпич имеет равномерный, насыщенно красный оттенок. Наличие белого налета, посторонних включений сигнализирует о наличии в составе извести, низкосортной глины и других примесей.
2. Целостность. Прочность – основной критерий выбора материала для строительства дымохода. Если на поверхности кирпича обнаруживаются трещины, сколы, то скорее всего он изготовлен без соблюдения технологии из низкокачественного сырья.

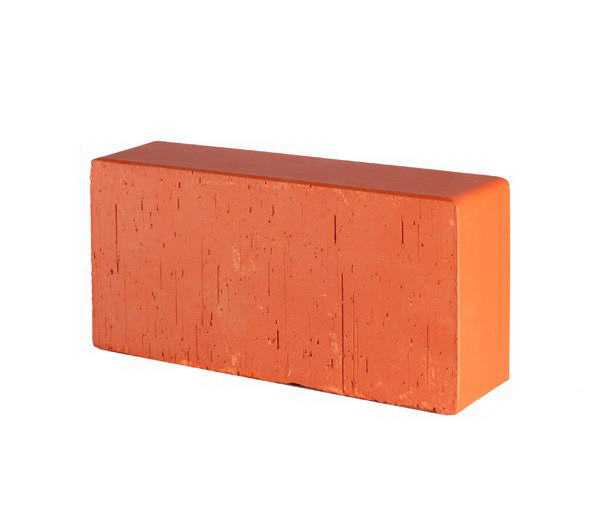

   Полнотелый красный кирпич для дымохода

3. Соответствие размеров. При осмотре следует измерить несколько случайно выбранных кирпичей линейкой и проверить соответствие размеров ГОСТу на данный вид строительной продукции. Кладка из разнокалиберного кирпича смотрится неаккуратно и служит недолго.
4. Правильная геометрия. Чтобы проверить правильность геометрической формы, берут два кирпича и прикладывают друг к другу. Если между ними не образуется щелей и зазоров, можно смело покупать.

   Последствия использования плохо обожженного кирпича для строительства дымохода

Обратите внимание! Кирпич – термоустойчивый материал, способный выдерживать температуру 400-500 градусов, до которой нагревается проходящий внутри дым. Чтобы швы не стали слабым местом дымоходной трубы, используют раствор на основе глины или специальные сухие смеси, рекомендованные производителями для строительства печей. Ширина швов считается важным критерием качества кладки, чем они тоньше, тем лучше.

Последовательность монтажа

Чтобы выложить из кирпича дымоход своими руками требуются особые знания и навыки, поэтому чаще всего строительство трубы, как и камина или печи, выполняет профессиональный печник.

Опытные мастера создают сложные, функциональные конструкции в виде змейки для более эффективного отопления, оборудуют воздухозаборные каналы и окошки. Кладка кирпичного дымохода простейшей конструкции выполняется следующим образом:

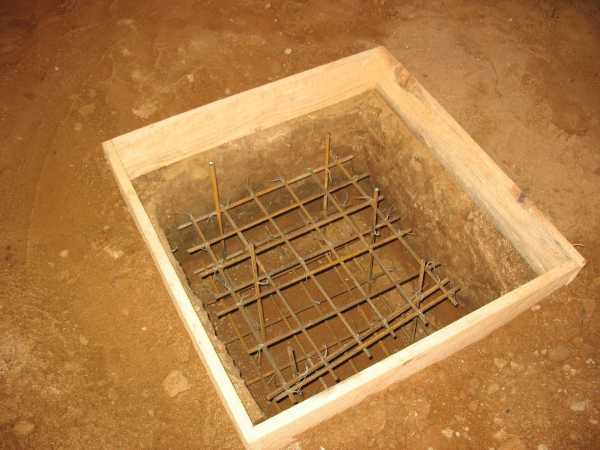

1. Под местом расположения камина, печи или котла заливают фундамент, не связанный с основным. Высоту заливного основания рассчитывают на основании веса печи и дымохода. Обычно достаточно толщины 30-50 см, при необходимости фундамент армируют для усиления.
2. После строительства печи или установки отопительного прибора, начинают укладку надсадной трубы. Кладка выполняется со строгим соблюдением перевязки. Чтобы уменьшить количество резок, используется ложковая схема перевязки.
3. За 5-6 рядов до потолочного перекрытия начинают выкладывать распушку. В этом месте размеры трубы расширяют на 250-400 мм за счет использования четвертинок кирпича. Их укладывают внутрь клаки таким образом, чтобы внутренняя поверхность канала дымоудаления оставалась ровной. Создание распушки происходит за 5 рядов, последний из которых кладут цельными кирпичами с соблюдением перевязки.

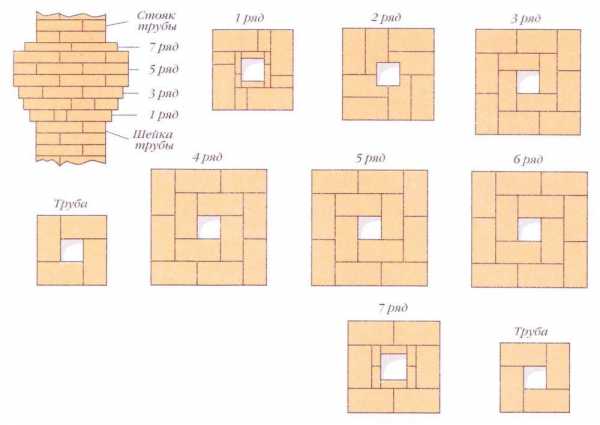

   Схема кладки распушки дымоходной трубы

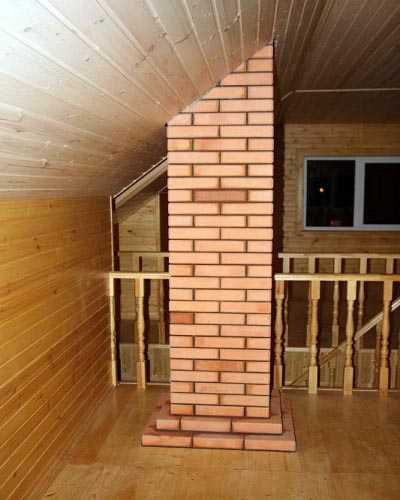

   Стояк дымоходной трубы

4. Во время работы на чердаке выкладывают сток трубы, размеры которого равны ширине и длине насадной трубы. На скате крыши между стропилами вырезают отверстие для вывода дымохода наружу.
5. После того, как стояк на 1-2 ряда превышает крышу, начинают выкладывать выдру. В зависимости от геометрии и уклона ската, она бывает односторонняя или многосторонняя. Выдра состоит из 9 рядов кирпича, каждый из которых на четверть кирпича шире предыдущего. В последнем ряду следует соблюсти правильную перевязку между швами.

   Формирование выдры канала дымоудаления

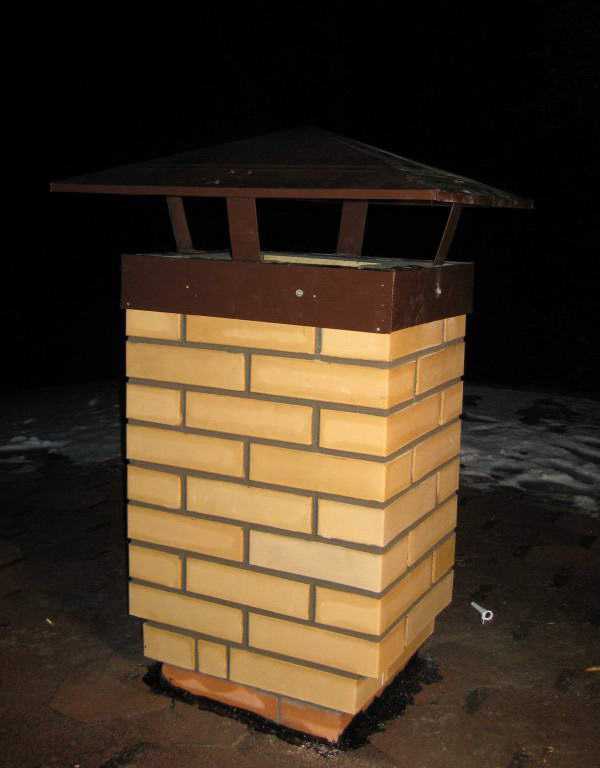

6. Далее строят шейку дымоходной трубы и оголовок. На оголовок надевают флюгарку.

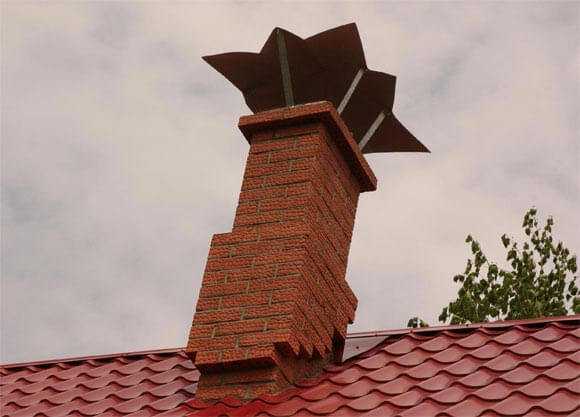

   Флюгарка на оголовке дымохода

Важно! В процессе выполнения распушки, выдры и изготовления оголовка, приходится резать кирпич для получения необходимого размера. Чтобы обеспечить гладкость внутренней поверхности канала дымоудаления, нужно выполнять резку аккуратно и ровно. Печные мастера с опытом одним движением раскалывают кирпичи до нужного размера, однако, проще и быстрее пользоваться шлифовально-отрезной машинкой.

Схема кладки дымоходной трубы камина

Ошибки при монтаже

Просчеты, допущенные в процессе строительства дымохода из кирпича непрофессиональным мастером, ведут к финансовым потерям, возгораниям и повышению риска отравления угарным газом.

Сложность в том, что после завершения недочеты конструкции невозможно исправить, чаще всего единственный выход – полная разборка и реконструкция трубы. Распространёнными проблемами в работе дымоудаления мастера считают:

• Неподходящий материал. По незнанию или с целью сэкономить, домовладельцы, строящие дымоход своими руками, используют пустотелый, силикатный, вторично использованный кирпич. Использование дымохода из таких материалов небезопасно.
• Изменение размера канала. Из-за изменения размера канала уменьшается сила тяги дымохода, происходит оседание сажи и образование заторов внутри трубы.
• Недостаточная длина шейки трубы. Из-за этой ошибки снижается сила тяги в топке, для устранения этой проблемы достаточно увеличить высоту дымохода до рекомендованной.
• Неправильная форма канала. Лучшая форма канала дымоудаления – круг или овал, работая с кирпичом, добиться такой геометрии очень сложно. Поэтому кирпичной трубе придают прямоугольную или квадратную форму. Если внутренняя поверхность будет иметь большое количество углов, ступенек, на них осядет сажа.

  Строительство дымохода из кирпича

Кирпичные каналы дымоудаления прослужат века, если не экономить на качественном материале и соблюдать технологию. Чтобы избежать проблем с эксплуатацией отопительного прибора, заказывайте проект дымохода у опытного мастера.

Видео-инструкция

krovlyakrishi.ru

Создаем дымоход из кирпича своими руками: пошаговая фото-инструкция

Кирпичный дымоход является одной из самых недорогих и надежных конструкций, поэтому большинство владельцев каминов или печей для отопления останавливаются именно на нем. Многие фирмы оказывают услуги по строительству дымоотводов такого типа, но можно возвести его самостоятельно и сэкономить денежные средства. Возникает вопрос как? Давайте разберемся.

Кирпичный дымоход с куполом для защиты от попадания в него осадков

Прежде чем выяснить, как создать дымоход из кирпича своими руками, необходимо определиться, какие типы кладок существуют.

Варианты кладок дымоходного канала из кирпича

Кирпичные дымоотводы являются наиболее распространенными и применяются практически в каждом частном доме. Их по традиции строить начинают одновременно с домом. Существует два вида кладки дымохода:

• несущая. Одной из стенок дымохода будет являться стена помещения;
• отдельная.

Отдельно стоящий дымоход на чердачном этаже дома

Независимо от вида, кладка делается одинаково.

Условно дымоход для камина из кирпича можно подразделить на несколько отделов:

• фундамент. Основной и обязательный отсек кладки дымоходного канала, который воссоздается из полноценного кирпича или камня. Высоту фундамента делают 30 сантиметров, и придают ему вид прямоугольника. Такие параметры, как ширина и длина подбираются исходя из того, что он должен выпирать более чем на пятнадцать сантиметров. Но также размер фундамента имеет зависимость от основной массы и несущей способности основания;

Место, подготовленное под фундамент для дымохода из кирпича

• канал кирпичного дымохода. Он делается квадратом, но наилучшим вариантом будет его выкладка в виде прямоугольника. Оптимальные размеры канала — 14 на 14 или 14 на 20 сантиметров. Такой дымоотвод чаще всего ложится перевязкой швов с использованием ложковой или тычковой кладки рядов. Поверхность дымоходного канала следует делать идеально гладкой без выступов и впадин. Для этого используются специально подготовленные шаблоны из стали или дерева. По мере создания кладки их следует поднимать вверх.

Совет! Внешнюю сторону стоит заштукатурить на всю высоту. Внутреннюю сторону лучше не трогать, так как химическая реакция, которая происходит в результате горения, может привести к разрушению в кратчайшие сроки.

Кладка кирпичного дымохода с применением шаблона из дерева

• оголовку дымоотвода или шапке требуется защита от попадания внутрь нее осадков. Обычно ее делают из бетона и укрепляют стальными прутьями арматуры. Такая шапка обычно устанавливается на пять сантиметров за пределы дымоотвода и тем самым предотвращает попадание дождевой или талой воды на облицовку. Также на шапке необходимо при возведении кладки оставить отверстия для газоотводящих и дымовых каналов.

Совет! Для пресечения возникновения проблем с тягой труба для вывода дыма должна располагаться выше, чем конек крыши. Для этого следует осуществить монтаж насадки. Они могут быть изготовлены из бетона или листа стали.

• на печи требуется осуществить установку надсадной трубы, оснащенной задвижкой, после чего ее необходимо обложить кирпичами методом особой специализированной перевязки. По окончанию надсадной части, следует осуществить расширение дымоходного прохода только снаружи на двадцать пять-сорок сантиметров, внутри сечение остается без изменения;
• отдел дымоотвода, находящийся на чердаке или стояке, будет подниматься до самой кровли. После этого делается расширение не менее десяти сантиметров с каждой из сторон. Оно называется выдра. Благодаря расширению осадки — снег или дождь — не попадают в щелевое отверстие между кровлей и дымоотводом в чердачное помещение;
• «шейка» — часть дымоотводного канала наверху крыши, которая выкладывается после выдры.

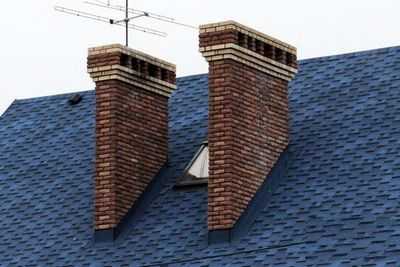

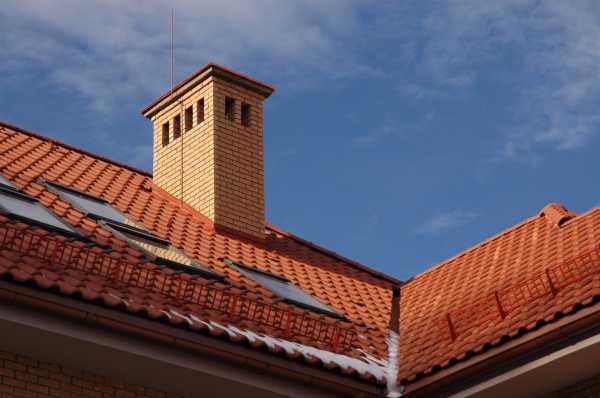

Прямоугольный дымоход из кирпича — лучший вариант

• флюгер. Для защиты дымоотвода и чердака используются жестяные воротники из листового металла, такого как оцинкованная сталь, алюминий или медь. Таким образом, попавшие на купол осадки скатываются на жестяной воротник, потом на кровлю, а не на облицовку и в чердак.

Прочитайте так же подробнее об оцинкованных дымоходах на нашем портале.

Все части незаменимы при построении дымоотводного канала, в независимости, осуществляется ли работа мастером или собственными руками. Дымоход из кирпича для котла строится аналогично печному.

Пошаговая инструкция создания кирпичного дымоотвода своими руками

Возведение качественного дымохода из кирпича — это задача не из легких и очень важно выполнить кладку так, чтобы все было герметично, пожаробезопасно, и каждый шов здесь играет большую роль. Приоритетным направлением функционирования дымоотвода является удаление дыма и гари от сгоревшего топлива с помощью тяги, которая не только вытягивает, но и подает воздушные потоки в топку, и за счет этого поддерживается и обеспечивается процесс горения.

Схема возведения кирпичного дымохода своими руками

Большим преимуществом такого дымоотвода является то, что тяга у него хорошая при любых погодных условиях и увеличенный срок службы по сравнению с металлическими трубами. Давайте рассмотрим вопрос, как построить кирпичный дымоход своими руками по всем правилам.

Советуем подробнее изучить рекомендации: из чего делать дымоход в дополнение к данной статье.

Кирпичные дымоходы кладутся в три шага:

• Шаг 1. Проведение подготовительных работ и кладка фундамента.

Кладка из кирпича фундамента будущего дымоотводного канала

На этом этапе нужно тщательно ознакомиться со строительными чертежами будущего дымоходного канала. Для обычной и традиционной дровяной печи необходима полная кладка, для кирпичного дымохода для газовой печи обязательно в качестве дополнения потребуется сделанная из специализированного сплава металлическая труба. Перед тем, как начать осуществление выкладки кирпичного дымохода следует возвести фундамент. Осуществляется строительство из цельного кирпича или армированного бетонного.

Совет! Высота основания фундамента должна быть 30 и более сантиметров, а ширина, которая на пятнадцать-двадцать сантиметров больше дымоотводного канала, будет оптимальной. На таком фундаменте дымоход будет стоять устойчиво.

• Шаг 2. Кладка дымоходного канала.

Второй этап возведения кирпичного дымоотвода своими руками. Кладка

Дымоотвод строится высотой от пяти метров или не ниже конька крыши, так как это играет большую роль в тяге. Выкладываются такого типа дымоотводы исключительно специализированным огнеупорным или полнотельным красным кирпичом. Для их связки используются раствор из цемента и песка или известняка, а для мест с особо высокой температурой нужна специализированная смесь, применяемая для печной кладки.

Для откалывания требуемого кусочка кирпича пригодится шливочно-отрезная машина и маркер (фломастер) для отмерки. Применив эти инструменты, можно создать абсолютно точные по размеру пластины, которые понадобятся в области выдры, а также разделки.

Совет! Швы нужно делать тоньше. Таким образом, сделанный дымоход будет крепче. Ширина швов не должна превышать пятнадцать миллиметров.

Кирпичная кладка дымохода для газового отопительного прибора

Для формирования разделки, а также выдры лучше всего использовать пруты из металла, которые монтируются в кладку из кирпича и так, чтобы они не пересекали дымовой канал. Ширина и толщина дымоходного канала зависят от того, какую шов имеет толщину. Они должны иметь равный размер, чтобы кирпич ложился ровно. Советуем прочитать статью о правильном выборе стального дымохода и добавить ее в закладки.

Совет! Общая толщина кладки должна быть около десяти сантиметров. Это обеспечивает пожарную безопасность.

При строительстве такого дымоотводного канала обязательно нужно оставлять специализированные отверстия для проведения чистки.

Отверстия наверху дымоотводного канала из кирпича для выхода дыма и прочистки

Внутри стенки должны иметь идеально гладкую, а также ровную поверхность, а углы выполняются под 45 градусов. Лучше всего внутренние стенки отштукатурить для гладкости, так как на шероховатой поверхности сажа будет больше оседать, тем самым ухудшая тягу. Это может привести к возгоранию, что небезопасно. Также многие опытные печники рекомендуют белить печку не только внутри, но и снаружи, что позволит сразу определить, где может просочиться дым и сажа.

• Этап 3. Закрепление и теплоизоляция.

Если дымоход строится возле стены, его нужно закрепить — это будет надежнее. Для этого нужно применить металлические анкера на расстоянии тридцати сантиметров. Там где будет осуществляться соединение дымохода с потолком, а также крышей, обязательно нужно разместить негорючий материал или стекловату, тем самым снизится риск возгорания.

Советуем прочитать статью: Делаем флюгер на дымоход своими руками.

Кирпичный дымоход должен находиться на полметра выше конька крыши. Верхнюю часть дымоотводного канала следует утеплить и обложить специализированной отделкой для кровли или кирпичом для облицовки.

Крепление кирпичной кладки к стене при помощи анкеров для надежности

Если дымоход будет сделан по всем технологиям, то он будет крепким, безопасным, надежным и прослужит долгое время. Все эти этапы сохраняются, ели нужно возвести дымоход для твердотопливного котла из кирпича.

Видео: этапы строительства кирпичного дымохода

Обложить дымоход кирпичом можно самостоятельно, следуя советам, и сэкономить на вызове профессионалов. Главное при возведении — это построение верного чертежа и наличие свободного времени. Не следует спешить, скорость здесь не лучший показатель, нужно ориентироваться на качество кладки.

kamin-maker.ru

Дымоход из кирпича своими руками: пошаговая инструкция

Кирпич – основной материал, из которого выполняется дымоход для печи. Этот выбор обусловлен несколькими причинами:

• обеспечением хорошей тяги;
• внешней эстетикой;
• длительным сроком службы, особенно если сравнивать с металлом или трубами.

Обустраивая дымоход из кирпича, нужно знать секреты его качественной кладки, о которых и пойдет речь в этой статье.

Выбор кирпича

При газовом отоплении для отводящей конструкции рекомендуется выбирать красный полнотелый (то есть монолитный с объемом пустот, не превышающим 13%) керамический или шамотный кирпич.

Они отличаются степенью термоустойчивости: для керамического кирпича предел составляет 800 °С, для шамотного – 1000 °С.

Остальные виды материала – облегченный, пористый, пустотный – использовать можно только в том случае, если пространство заполнено раствором. Кроме того, в кирпичных дымоотводах разных типов запрещено применять внутреннее оштукатуривание.

Использование силикатного материала недопустимо, поскольку он не выдерживает перепадов температур и начинает крошиться.

Обустройство разных частей дымохода связано с применением неодинакового состава цементного раствора. Так, для участка конструкции, расположенного выше кровли, нужно взять смесь цемента и песка, а для той части, которая располагается ниже, – известь с добавлением цемента или без него.

Дымоход из кирпича – одностенный, что отличает его от других конструкций. Так, сэндвич-дымоход, например, представляет собой две трубы разного диаметра.

Дымоход из кирпича: за и против

Большая распространенность подобных каналов связана со следующими их характеристиками:

• хорошая термоустойчивость, о которой уже шла речь; во время эксплуатации печи или камина температура продуктов горения достигает 750 °С, поэтому, выбирая материал для их возведения, лучше остановиться на шамотном кирпиче: он способен выдержать температуру до 1000 °С;
• высокий КПД, обусловленный хорошей теплопроводностью;
• привлекательный внешний вид законченного дымохода, что особенно важно при желании сохранить единый стиль строения.

Тем не менее у обустройства кирпичом есть и свои минусы:

1. За счет того, что углы конструкции создают вихревые потоки, выведение продуктов горения оказывается затруднено.
2. Постоянное влияние коррозионно-активных сред и колебания температур является причиной образования конденсата, который со временем может разрушить дымоход, сложенный из красных брусков.
3. Несовершенство стенок отводящей конструкции обуславливает оседание сажи на неровной поверхности, а значит, сокращается рабочее пространство. Постепенно это ухудшает тягу.

У кирпича, как и у любого другого материала, есть как сильные, так и слабые стороны, без учета которых приступать к работе не стоит. Тем не менее на сегодняшний день именно этот материал выбирают чаще других.

Разложить на составляющие

Кирпичный дымоход – это не просто труба, а определенное количество связанных между собой составных частей, каждая из которых заслуживает внимания. Итак, эта конструкция состоит из следующих элементов:

1. Надставная труба, помещенная в саму печь. Как правило, она имеет задвижку. Нужно следить за тем, чтобы это устройство не доходило до перекрытия между этажами на 6 кирпичных рядах.
2. Распушка, которая начинается за несколько уровней до горизонтальной несущей конструкции. При кладке уширение должно составлять примерно 30 см без изменений в сечении канала.
3. Стояк – ровная часть трубы, находящаяся на чердаке.
4. Выдра, препятствующая проникновению осадков в дом. Представляет собой равномерное расширение трубы примерно на 10 см.
5. Шейка, которая расположена непосредственно над выдрой по тому же принципу, что и стояк.
6. Оголовок – следующее за шейкой расширение, на окончании которого нередко устанавливают металлический дефлектор или флюгарку, предотвращающий проникновение осадков внутрь помещения. Кроме того, эти элементы способствуют улучшению тяги канала.

Три ошибки, которые доведут до беды

При возведении дымохода мелочей или несущественных деталей не бывает. Поэтому допущенные ошибки обойдутся хозяевам очень дорого: переделка конструкции обернется необходимостью значительных материальных вложений. Но последствия бывают и серьезнее, например, отравление продуктами горения при пожаре.

Чтобы этого не произошло, требуется избегать следующих ошибок:

1. Несовершенство теплоизоляции конструкции, которое создает риск обугливания, тления близкорасположенных материалов.
2. Применение одного грибка для объединения под защиту двух или нескольких каналов, что в итоге ведет к разрушению вентиляционной системы и появлению дыма внутри дома – обратной тягой (ознакомиться со способами борьбы с подобной проблемой можно по этой ссылке).
3. Самостоятельное вмешательство в конструкцию, неквалифицированный ремонт дымохода.

Остается добавить, что нужно учитывать особенности камина или печи в каждом конкретном случае. Поэтому, составляя проект дымоотводящей системы, будет полезно обратиться за консультацией к специалисту, который поможет учесть правила пожарной безопасности и поделится секретами корректного функционирования канала.

Соблюдение главных требований

Если спроектировать или построить дымоход из кирпича своими руками, допустив нарушение существующих норм, это легкомыслие, скорее всего, будет иметь печальные последствия. Потому их соблюдение нужно контролировать на всех этапах работы.

Во-первых, монтаж системы вытяжной вентиляции должен проходить параллельно с установкой компенсирующей приточной системы.

Во-вторых, по каналам вентиляционных решеток не должен проходить отводимый дым. Нельзя допустить, чтобы его задерживали любые возникающие на пути препятствия, что непременно станет причиной его скопления.

Решив обзавестись камином, необходимо помнить о том, что ему потребуется внутренняя перегородка, сделанная из материала, отвечающего требованиям пожарной безопасности. При необходимости выполняется наружное утепление: так газы, которые отводит дымоход, не будут образовывать конденсат либо его количество значительно уменьшится.

Если в стенах невозможно разместить дымоотводящие каналы, для использования подойдут насадные (прямо на перекрыше печи) или коренные (установленные особняком кирпичные стояки) трубы.

Необходимо помнить правило: один камин может быть присоединен только к отдельной дымовой трубе. Правда, возможны исключения, когда два камина располагаются на одном этаже и подключаются к общей трубе (с учетом требований к рассечке: высота от нижнего соединения – от 1 м, толщина – 12 см).

Чтобы увеличить площадь обогрева камина, рачительные хозяева часто используют трубу-радиатор. Во время функционирования очага регулируемый воздухообмен будет контролировать интенсивность горения. В качестве альтернативы устанавливается заслонка.

Отвод дыма организовывается как можно проще, в идеале – устроив вертикальную дымоотводящую систему высотой больше 7 м либо используя более сложную конструкцию, углы отводов которой превышают 45 градусов. Применяя колено, не забывайте о необходимости тройника, который способен облегчить процесс очистки.

Особое внимание стоит уделить месторасположению и теплозащите дымохода. Из-за летучих продуктов горения конструкция будет сильно нагреваться, поэтому важно обезопасить стены и перекрытия от возможного возгорания. Если дымоход планируется проложить по соседству с сооружениями из дерева или пластика, потребуется обязательная изоляция, например, с помощью базальтовой ваты.

Участок, через который проходит канал, нужно дополнительно утеплить, а на самом верху трубы разместить грибок или флюгер.

Этапы работы

Обустройство дымохода своими руками требует предельного внимания. Важно, чтобы раствор получился без мусора или камней. По составу он может быть классическим: нужно смешать цемент, песок и воду в пропорции 1:3:3. По консистенции раствор должен быть схож с густой сметаной.

Необходимо, чтобы сверка с порядовкой сопровождала выполнение работы на каждом ряду кладки. Кроме того, необходимо исключить контакт обрамления с внешними стенками. В основном к вытяжному отверстию камина подключается насадная труба, с которой они работают вместе.

Для кладки внутренней части дымохода из кирпича используется раствор из песка и глины. Схема будет следующей: первый этап – 3-4 ряда – это основание трубы. Сечение дымоотвода обусловлено мощностью камина.

Для обеспечения пожарной безопасности через всю протяженность перекрытия потолка необходимо провести расширяющуюся трубу – распушку. Для этого кирпич для дымохода нужно сдвинуть на четверть ширины к внешнему краю. Толщина распушки должна превышать 50 см. Если она не дотягивает до этого значения, ее необходимо по всему периметру расширить листами пожаробезопасного материала (например, асбеста).

После того как перекрытие будет подготовлено, в пространстве между обрешеткой крыши и полом чердака нужно выложить главный стояк, по размеру соответствующий шейке основания.

Далее дымоход возводится с учетом еще одного уличного расширения, которое называется выдрой. Оно необходимо для защиты чердака от атмосферных осадков. Для наружной кладки используется тот же раствор, пропорции приготовления которого указаны выше.

Все о дымоходной трубе

Важно, чтобы устройство для отвода продуктов горения было расположено строго вертикально и имело идеально ровную поверхность без каких-либо выступов. Если планируется делать увод, нужно помнить, что его максимальный шаг в сторону от центра не должен превышать 1 м. Ни на каком участке дымоходной трубы преград быть не должно.

Выбрав камин в качестве отопительного прибора, нужно знать его особенность: для нормальной работы очагу потребуется больший объем воздуха по сравнению с печкой. Соответственно, высоту дымохода нужно увеличить.

При возведении канала важно правильно выбрать толщину его стенок: для наружной холодной конструкции значение величины будет равно кирпичу, для середины помещения – половине. При наличии в комнате деревянных стен или перегородок прокладывать через них канал можно только через металлический или асбестоцементный лист.

Оптимальный вариант – когда сечение трубы представляет собой круг. Если сделать его в виде квадрата или прямоугольника, углы неизбежно будут заполняться сажей, что станет серьезным препятствием для движения газа. Поэтому такие формы делать не стоит. Существует три оптимальных варианта сечения для трубы: 1/15, 1/12 или 1/10 в зависимости от того, какими размерами обладает внутреннее отверстие топки.

Для сооружения трубы асбестоцемент или керамика – лучший выбор. Подойдет и готовый комплект, в который уже включены такие важные элементы, как стандартные блоки, воротниковые облицовочные плиты, защита для верха труб и прочее. Сначала в верхней части конструкции устанавливается первый блок. На место соединения дымосборника с трубами нужно нанести цементный раствор. Требуется проконтролировать, чтобы пазы блока были направлены вверх. Первый блок футеровки устанавливается внутрь таким образом, чтобы расширенная сторона оказалась сверху.

Чтобы закрепить облицовку из кирпича, между внешними блоками дымоотводной трубы можно вставить металлические анкеры. Кладку стройматериалом необходимо выполнить до самого верха трубных блоков. На край последнего элемента нужно положить раствор, затем в канал требуется вдавить, а после ввести манжетку. Далее на нее наносится раствор и кладутся кирпичи.

Следующий этап работы – покрытие защитной плитой, которую также размещают на слой раствора. Желательно, чтобы в точке пересечения кровли и трубы не было никаких щелей, иначе в дальнейшем через нее в дом будут просачиваться осадки. Чтобы избежать возникновения неприятных последствий, подобные отверстия нужно заделать раствором. Хороший эффект даст и обшивка металлом.

В качестве защитной плиты используются такие материалы, как свинцовое полотно и алюминиевые ленты с липким слоем. Кроме того, для обшивки потребуется сделать фартук и закрепить его с обеих сторон. Получившаяся конструкция называется воротниковой. Один ее край закрепляется в швах кладки, второй оставляется на верху крыши.

Следует учесть, что один кирпич – это минимальная толщина стен оголовка. Однако лучше сделать ее больше. Если для утепления конструкции дымоотводящей трубы использовать асбестоцементные плиты, которые затем будут оштукатурены, толщину укладки можно сократить вполовину.

В продаже представлены и готовые оголовки для трубы. Во избежания появления тяги в устье канала потребуется установить специальную насадку – многоярусный дефлектор. В отличие от схожих конструкций, он обладает повышенной эффективностью. Коньковый навес следует разместить в верху оголовка. Для защиты торцовой части от осадков, которые вполне могут ее разрушить, применяются металлические колпаки. Кроме того, можно использовать окантовку из кровельной стали. Для защиты оголовка от ветра применяются специальные насадки.

Похожие статьи:

pechnoedelo.com
