Уже само название дымоход подразумевает, что речь пойдёт скорее о домах загородного типа. Под категорию таких сооружений подпадают дачи, коттеджи и другие сооружение, где отсутствует центральное отопление.  Чтобы сделать дом тёплым приходится использовать иные способы получения тепла.

Наиболее известные варианты — это домашние печи и камины. Строятся они по строгим правилам и одно из важнейших правил характеризует монтаж устройства для вывода дыма. Другими слова строительство дымохода.

Самостоятельное строительство дымохода

Сегодня в виду того, что стоимость строительных услуг стоит немалых денег, многие работы люди стараются выполнить самостоятельно. Наглядными пособиями при этом служат данные, обнаруженные на строительных сайтах.

К такой помощи прибегают чаще всего. Отыскать фото монтажа дымохода не представляет особого труда. Здесь же можно найти и проект монтажа конструкции со всеми деталями: развёртками, сечениями, подбором необходимых материалов.





Определение способа вывода трубы и правила монтажа

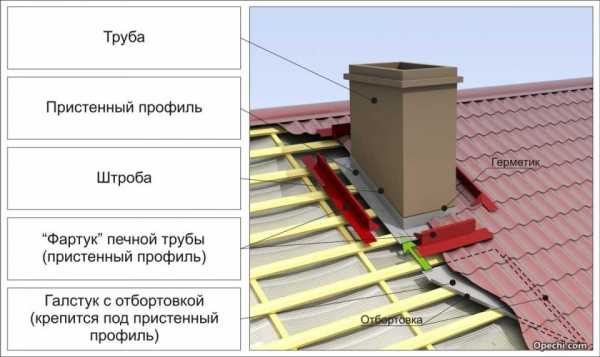

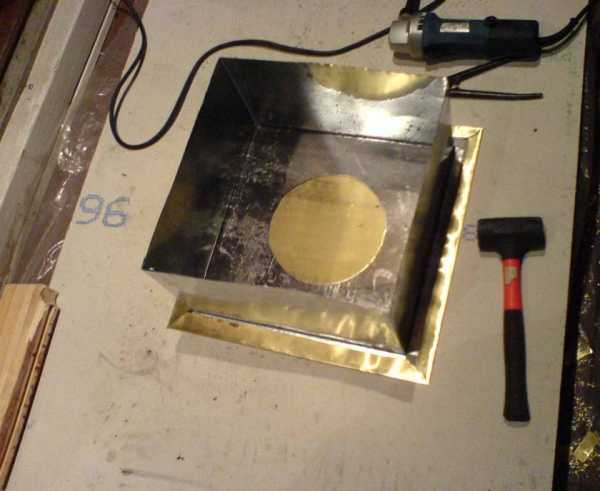

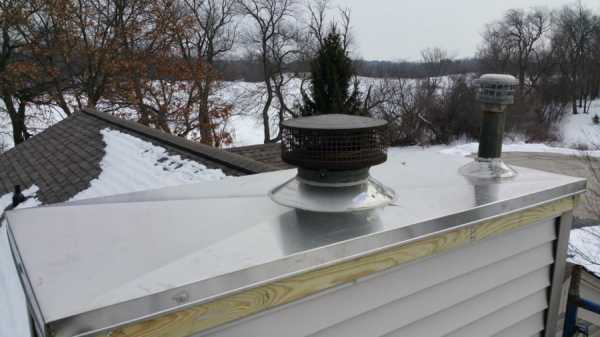

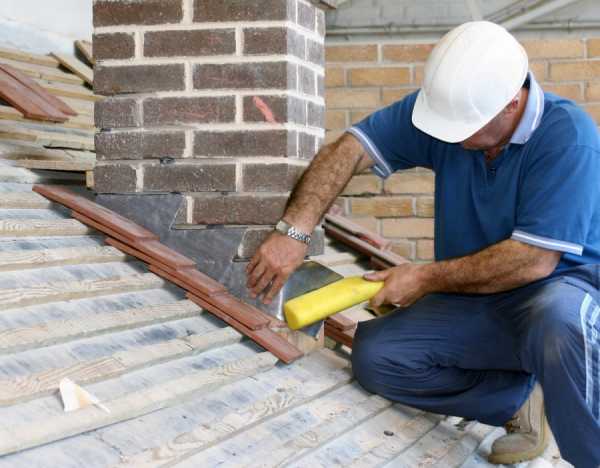

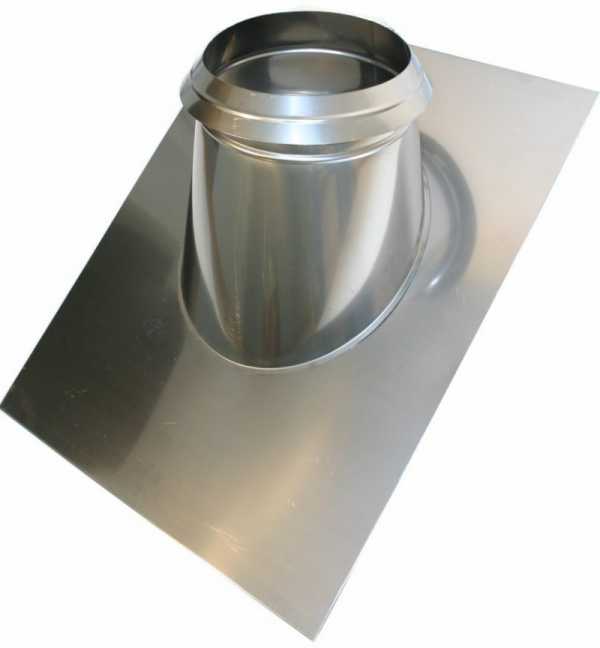

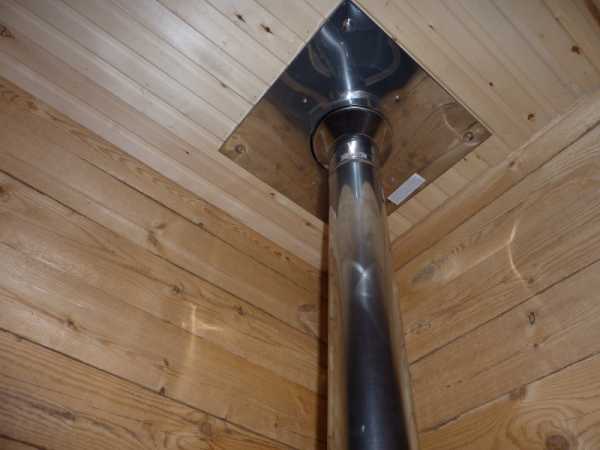

Для начала стоит определиться какой способ вывода трубы лучше использовать: крышный или через стену. Например, если выбирается первый вариант, то проводят предварительную примерку. Берут стальной оцинкованный лист и прикладывают к внутреннему отверстию.

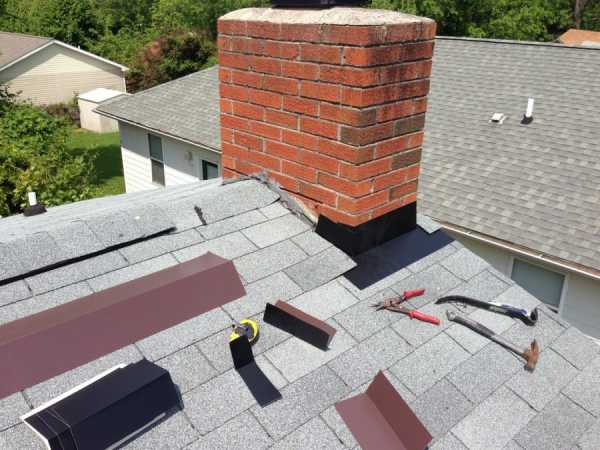

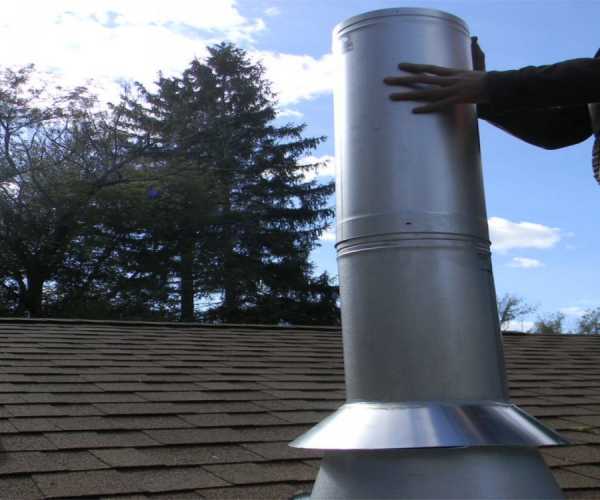

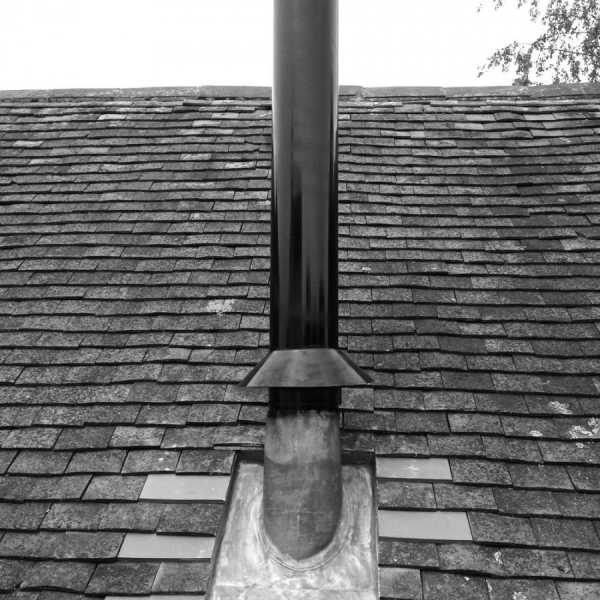

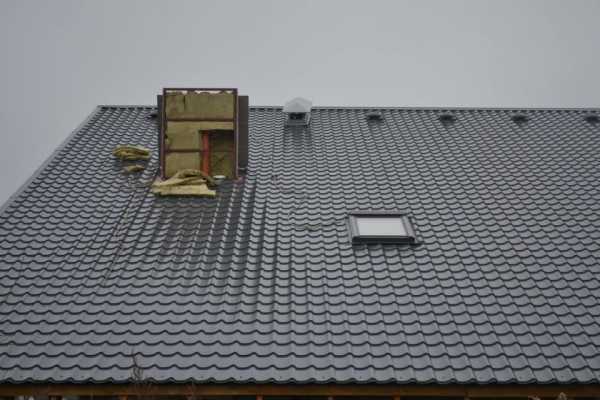

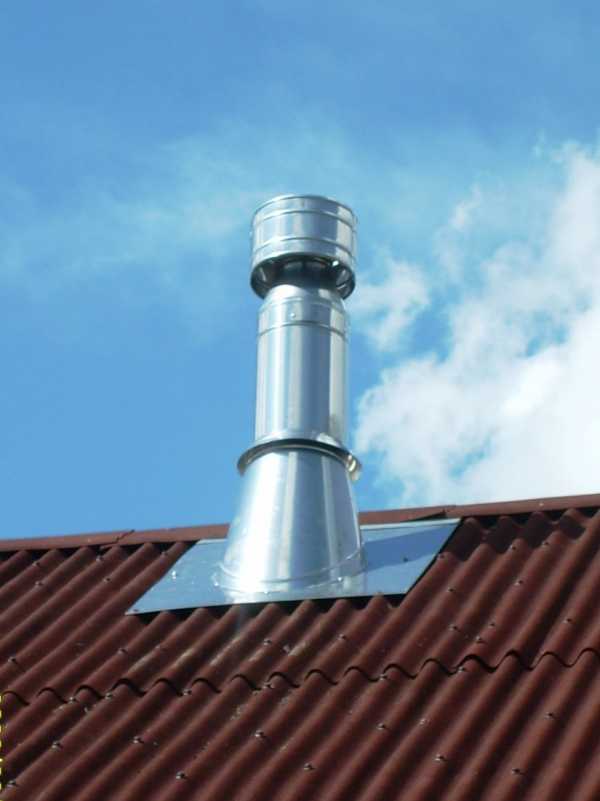

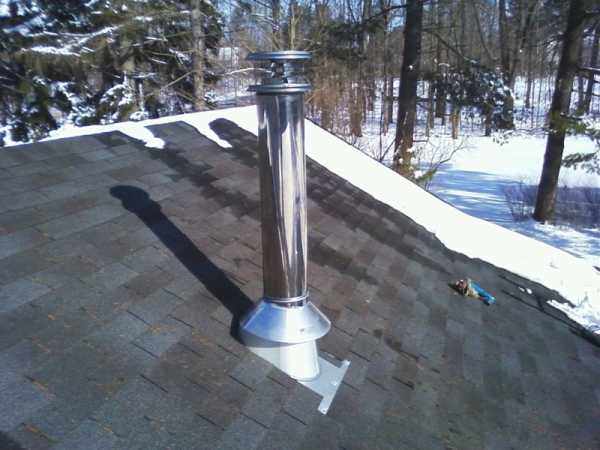

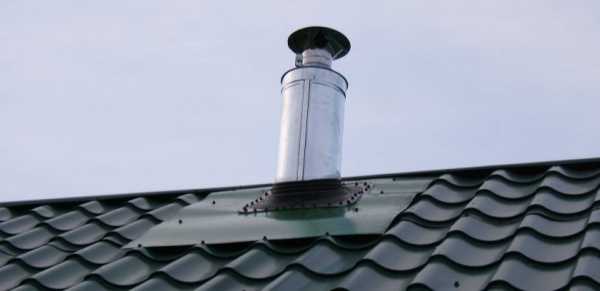

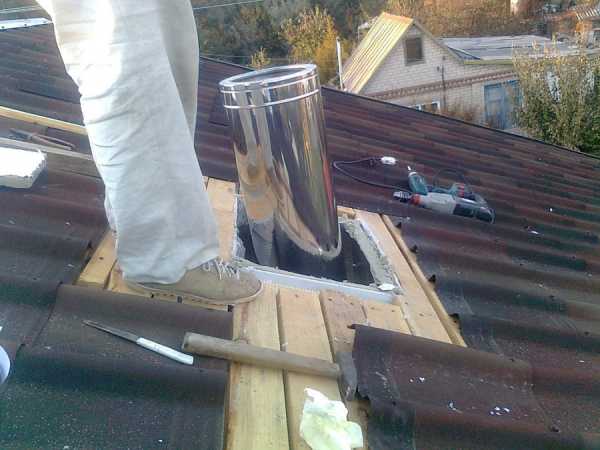

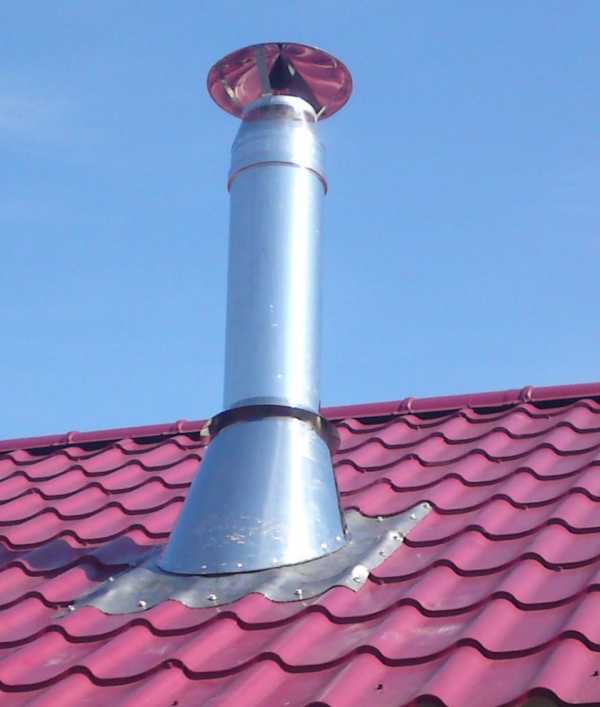

Затем проводят вывод самой трубу через поверхность кровли. Как только вывод будет сделан, металлический лист на кровле жёстко фиксируется. При необходимости, он дополнительно заводится под кровельный край.

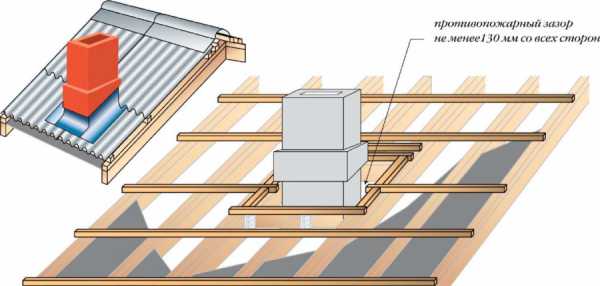

Если владельцы дома решили делать монтаж дымохода своими руками, им, прежде всего, нужно понять, что такое уступки. Это так называемый зазор, разделяющий стеновую поверхность и канал, по которому движется дым.

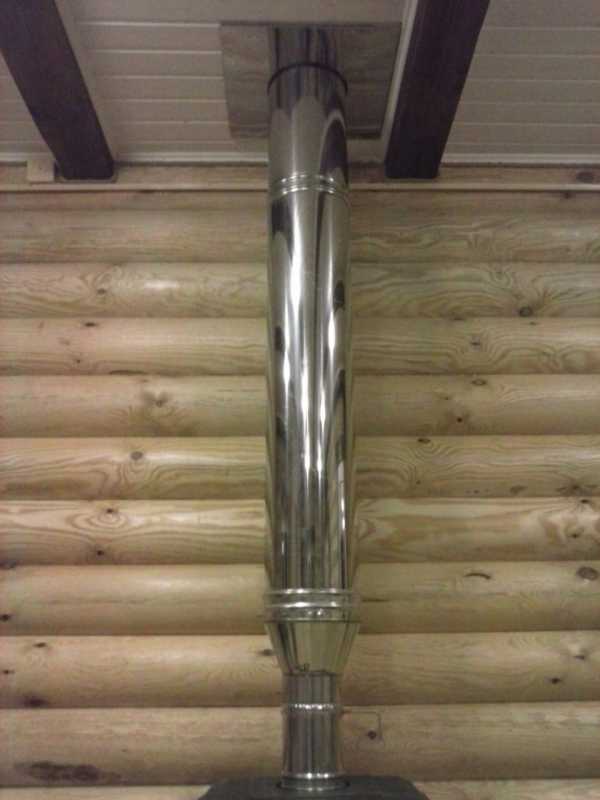

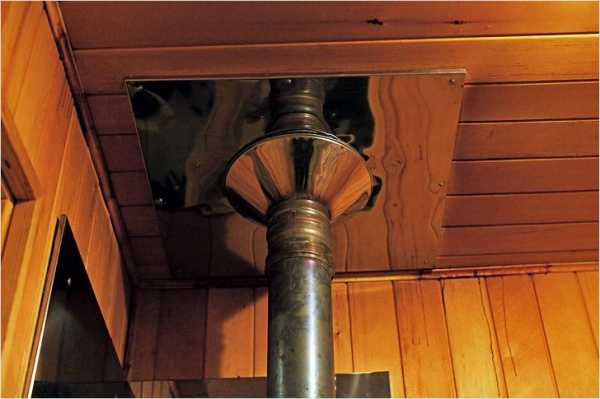

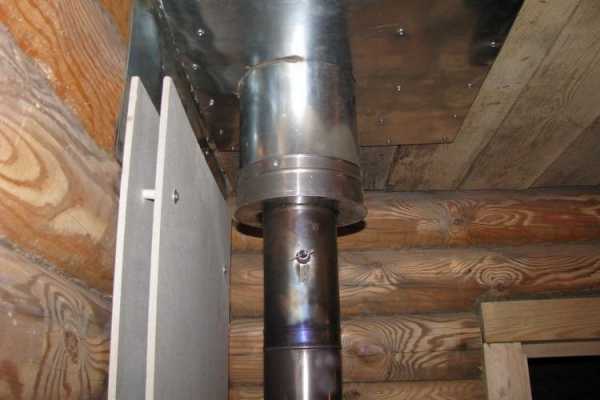

Важно сделать правильный расчёт начального элемента, соединяющего устройство для вывода дыма так, чтобы соединение двух труб проходило несколько выше отметки потолка. Это позволит проводить визуальный контроль за наиболее пожароопасными элементами.

Необходимо также усвоить некоторые правила монтажа дымохода. Заключаются они в следующем:

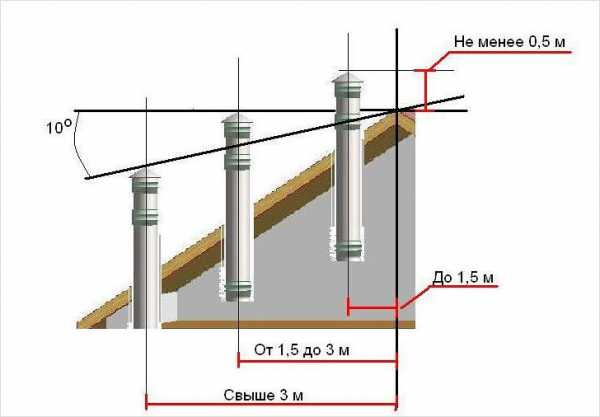

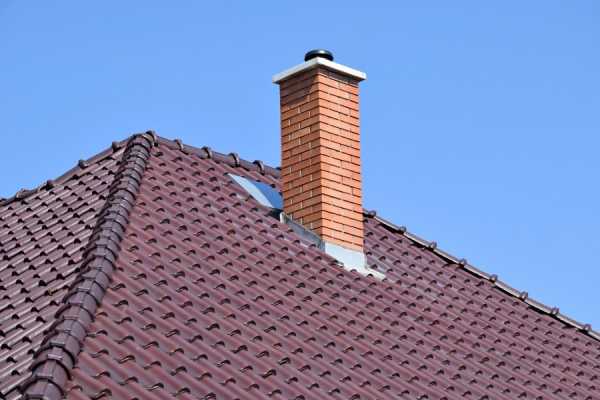

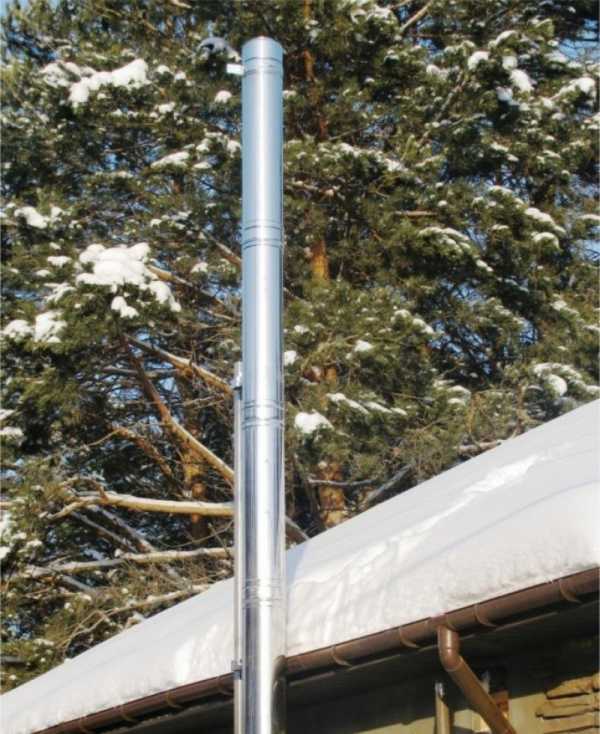

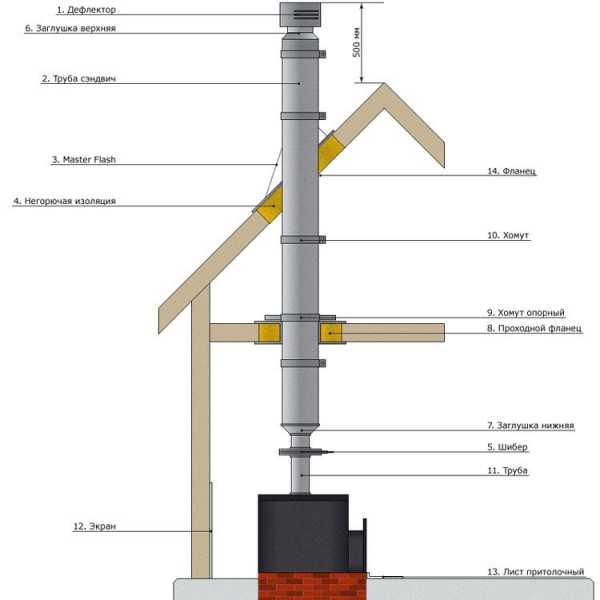

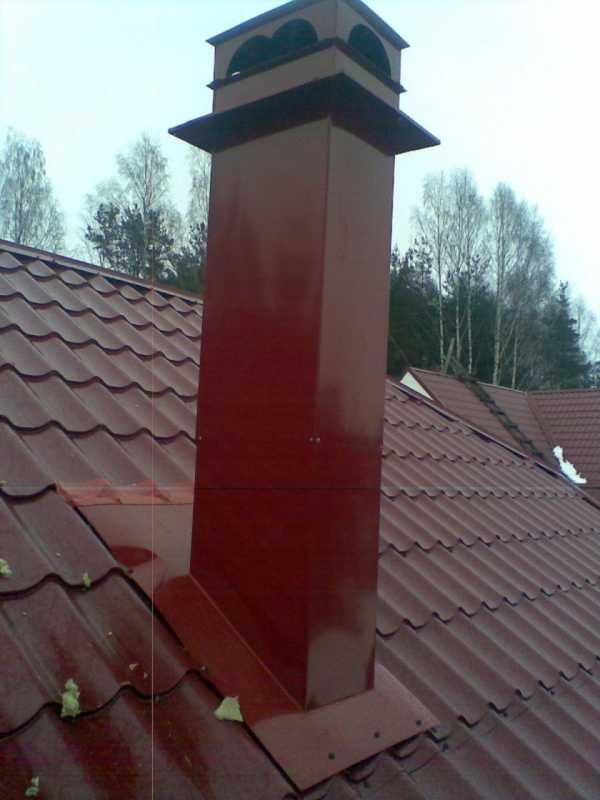

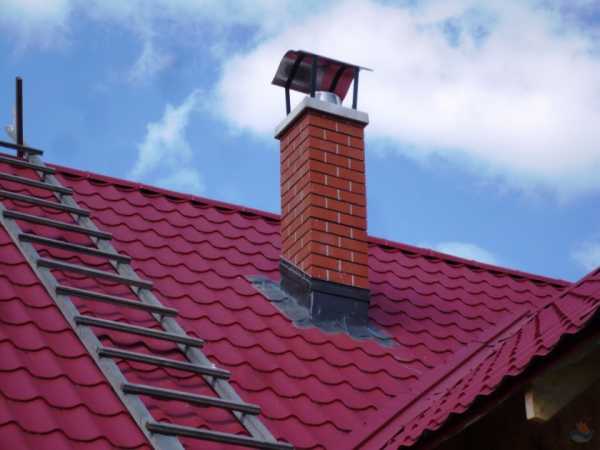

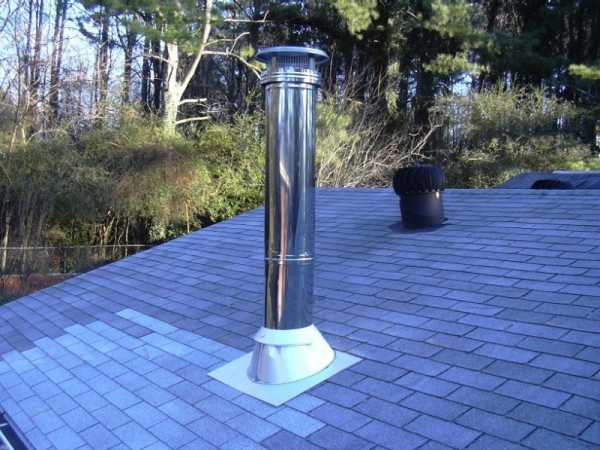

В параметрах выхода трубы из отверстия кровли и типе кровельного покрытия. Если кровля имеет плоскую поверхность, высота трубы над крышей не должна превышать один метр.

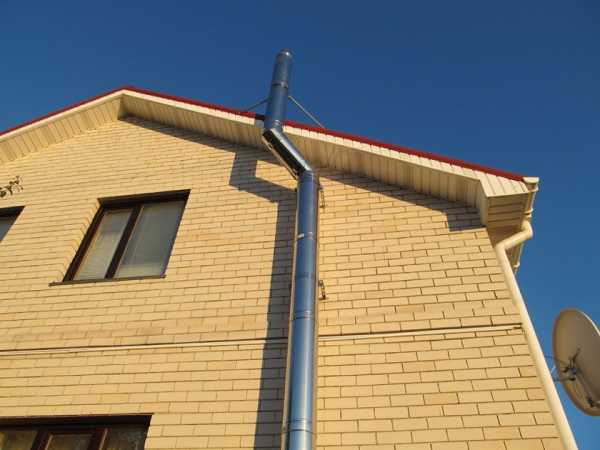

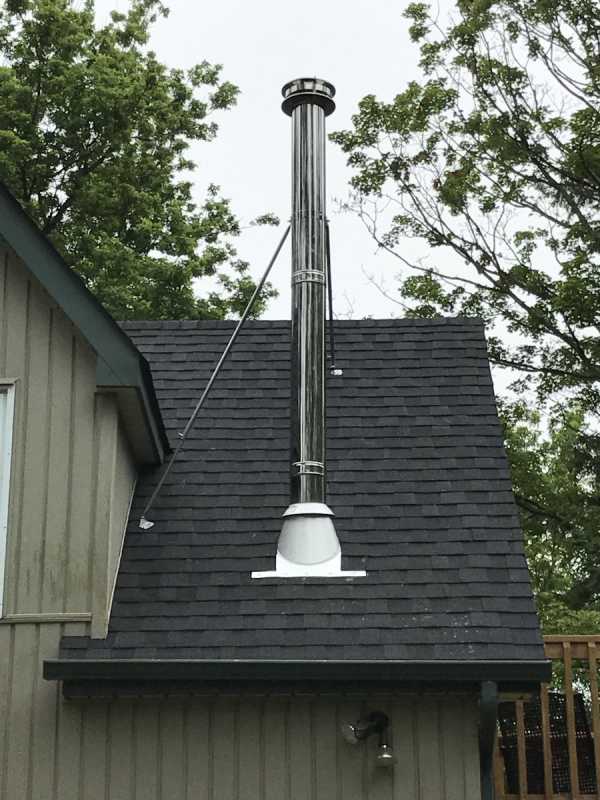

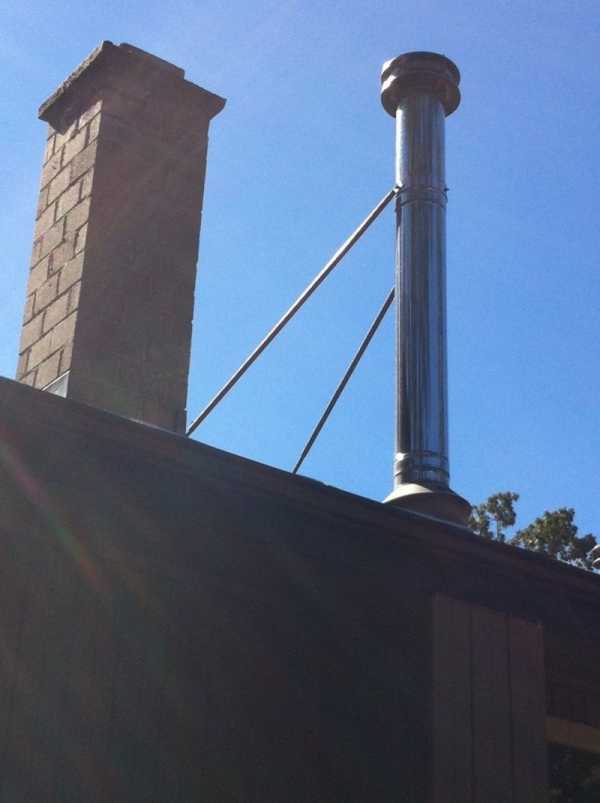

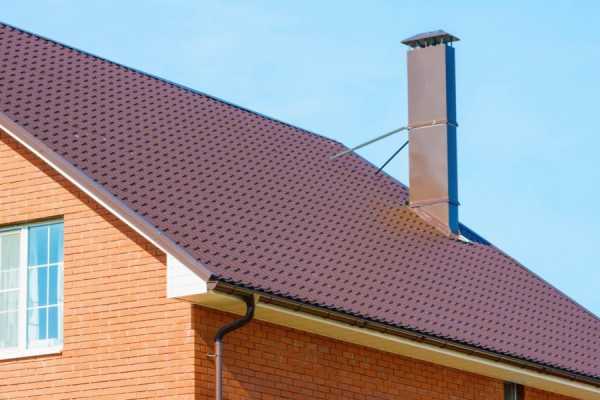

Бывают случаи, когда высота надкровельной трубы превышает 1-2 метра. Тогда нужно выполнить дополнительные растяжки и использовать обжимные хомуты.

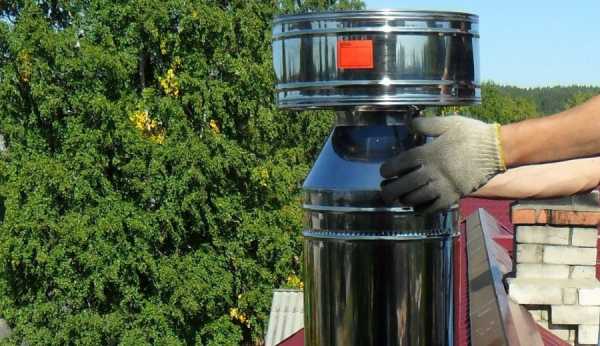

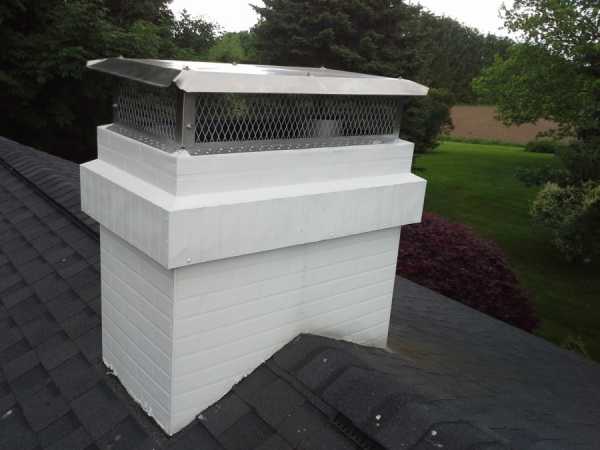

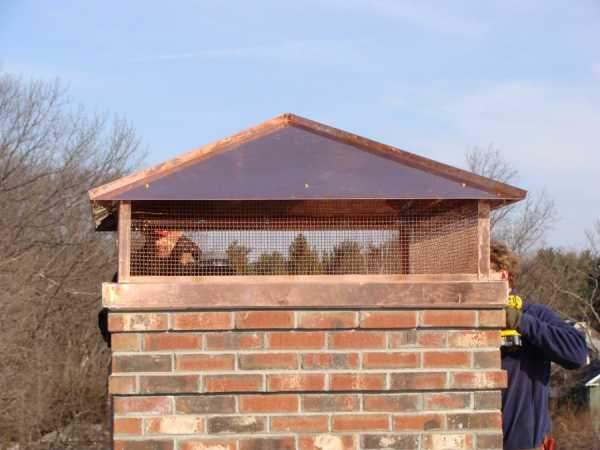

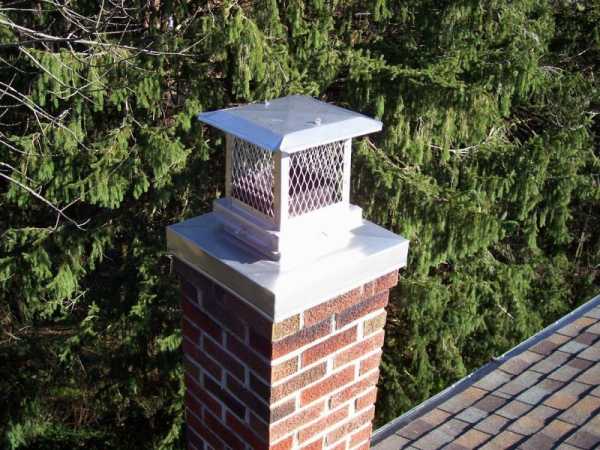

При устройстве трубы бывает, что она требует обеспечения дополнительной защитой от возгорания. Для этого на надкровельную часть устанавливают дефлектор с сеткой-искрогасителем, имеющей специализированные маленькие ячейки.

Основные материалы

Материалами для установки вывода дыма из помещения часто становятся сэндвич – трубы. Их основное преимущество в том, что они являются пожаробезопасными.

Сама конструкция – это соединённые трубы и утеплитель выполняющий роль прослойки между ними. Для внутренней конструкции трубы используется нержавейка, для внешней – различные металлы включая латунь или медь.

Оцинкованный металл не применяют, поскольку влияние высоких и низких температур вызывает деформацию.

В качестве уплотнителя предпочтение отдаётся базальтовым волокнам или минеральной вате.  Данные материалы отличаются высокими теплоизоляционными характеристиками.

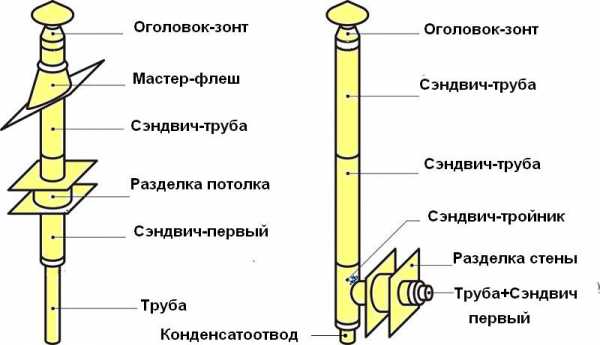

Порядок устройства дымохода

Начало процесса. Как в любой технологии у процесса установки дымохода существует своя пошаговая инструкция монтажа.

Прежде всего надо усвоить что установку дымохода проводят снизу вверх.  Диаметр внешней трубы должен превышать диаметр внешней, чтобыудобно было проводить насадку.

Так как больших скоплений сажи в канале не предвидится, а конденсат будет очень легко выводиться достаточно будет дополнительной установки специализированных тройников.

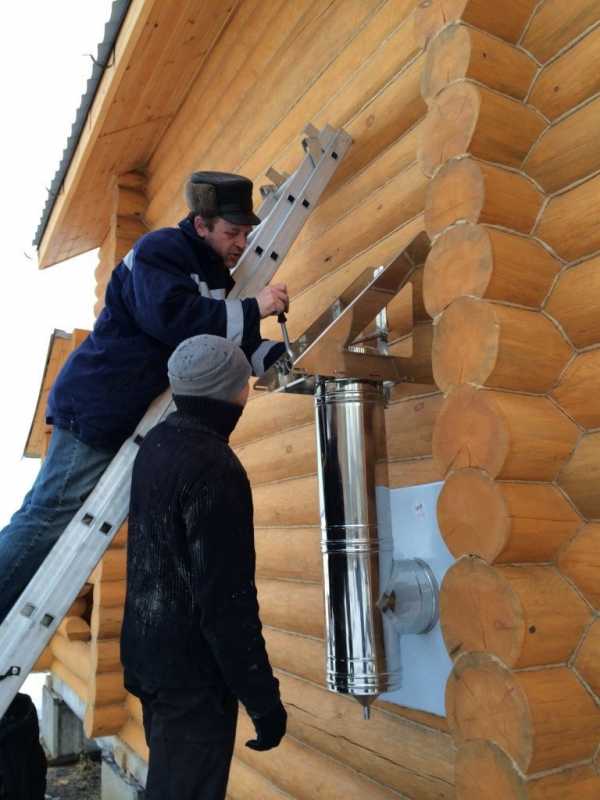

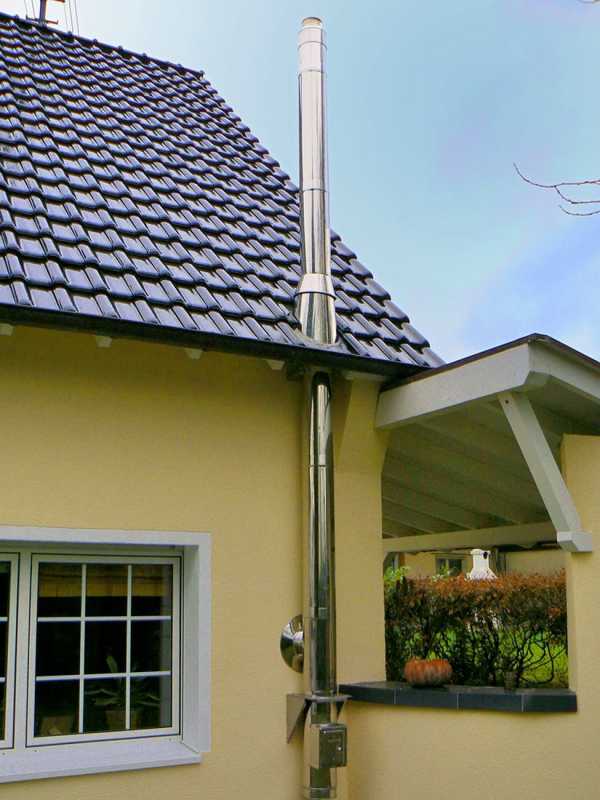

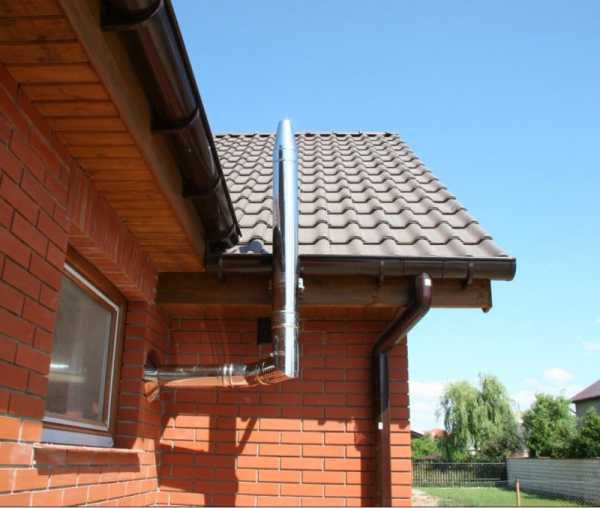

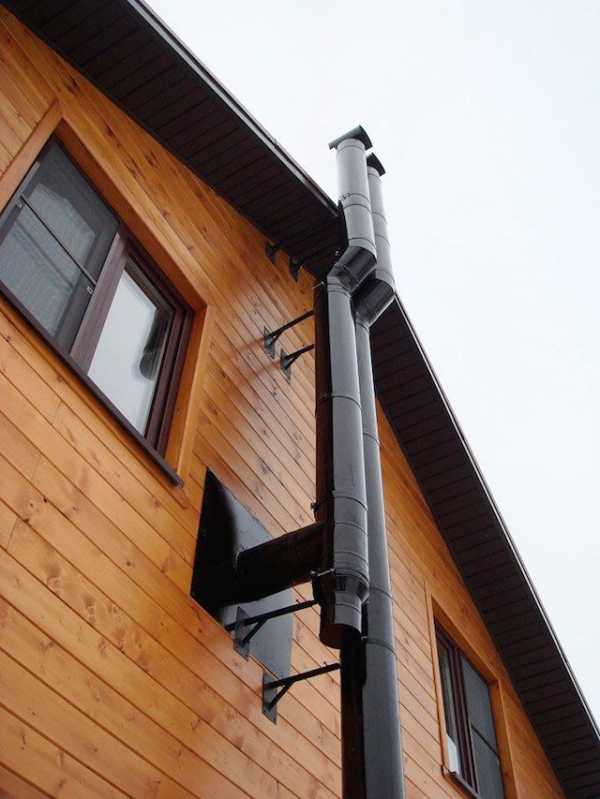

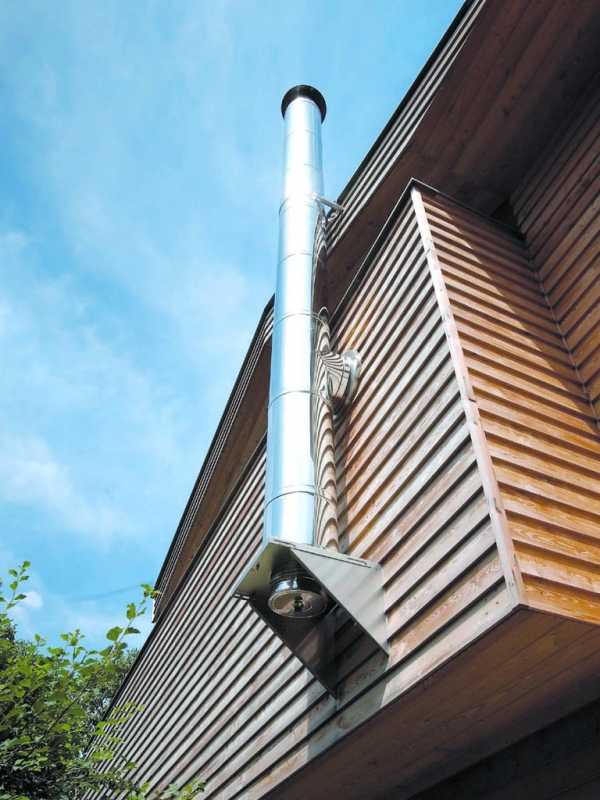

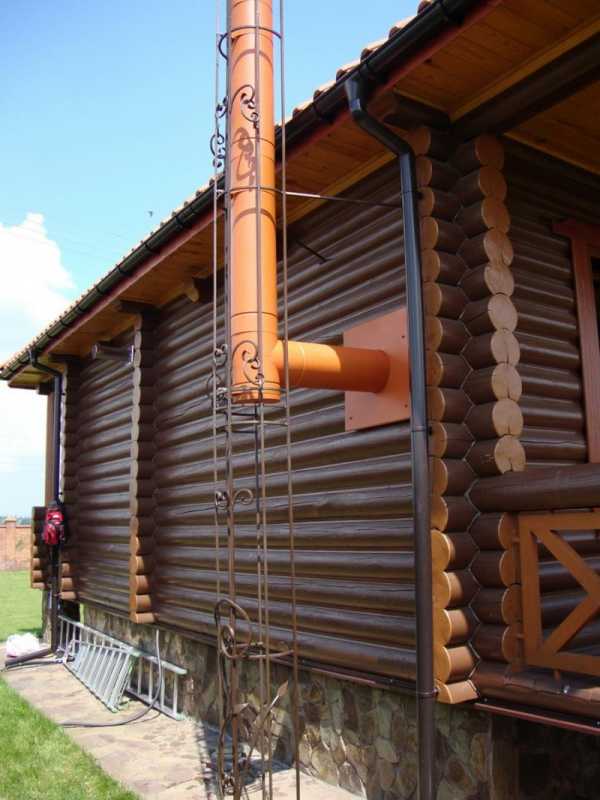

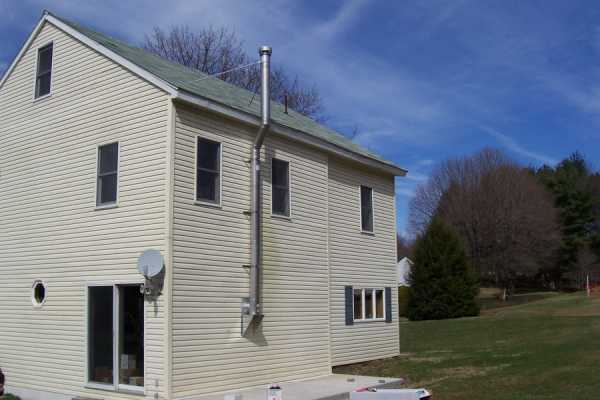

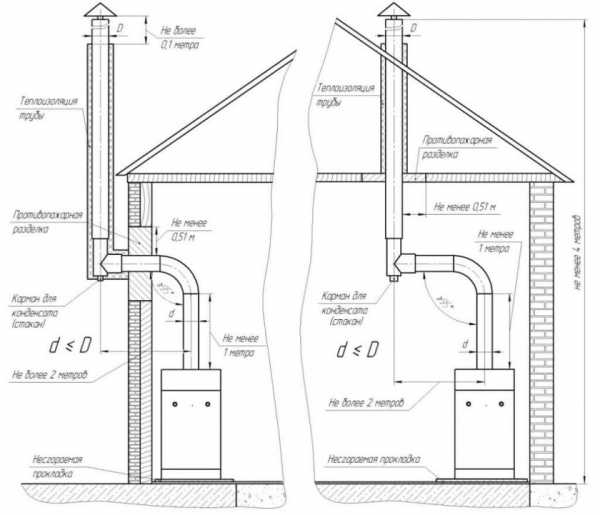

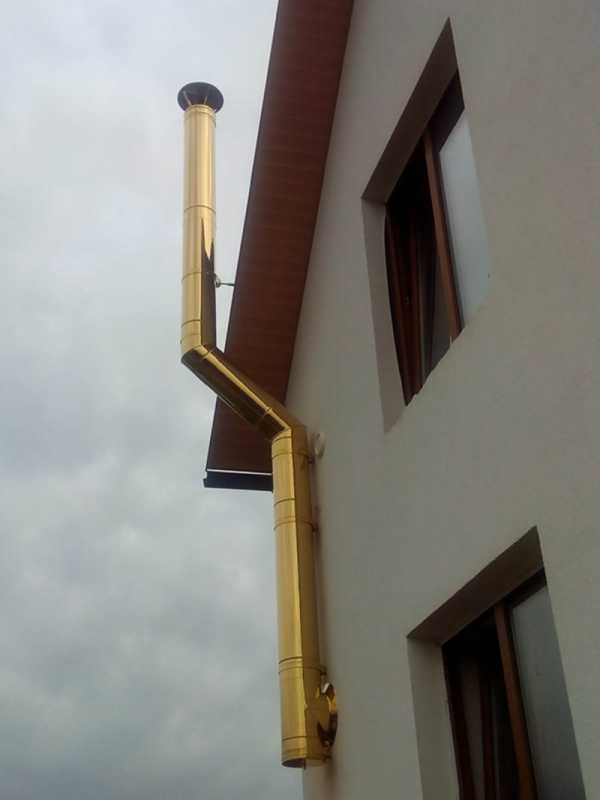

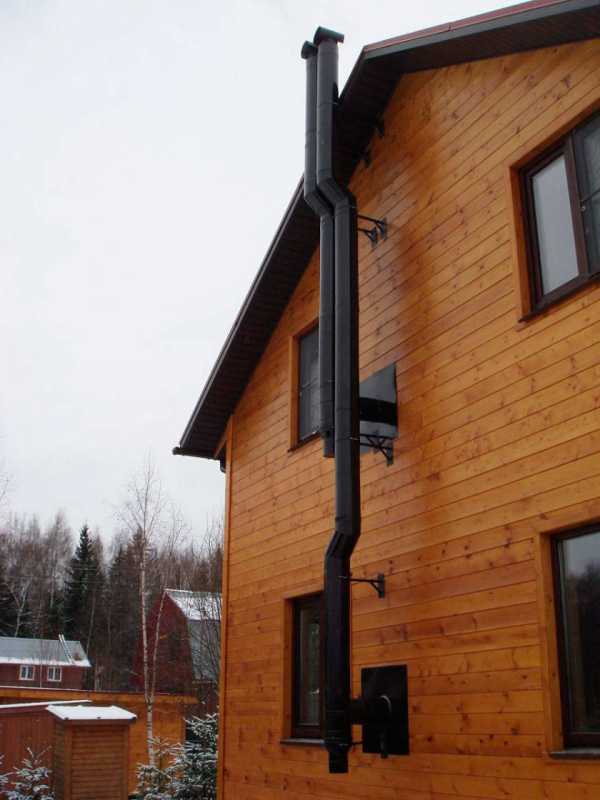

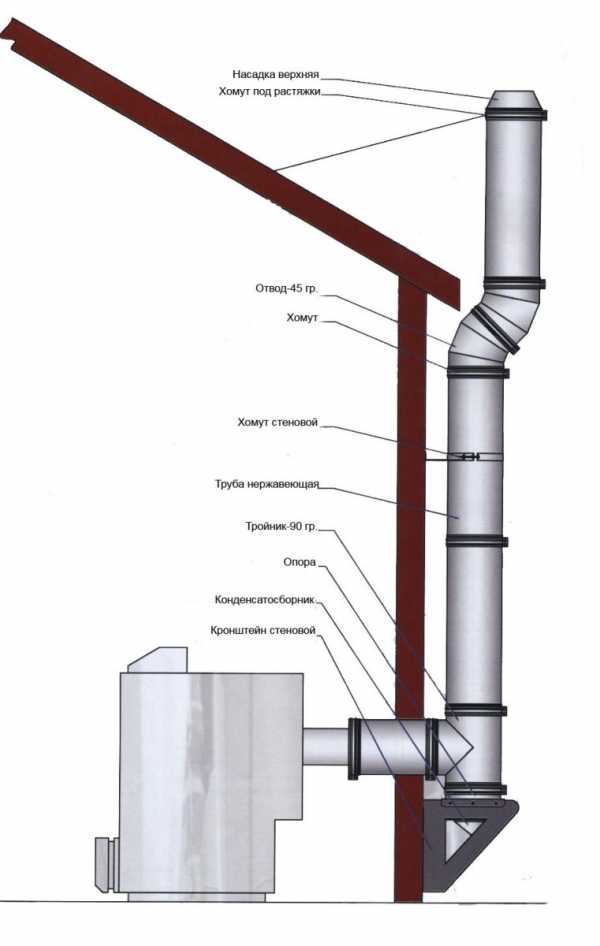

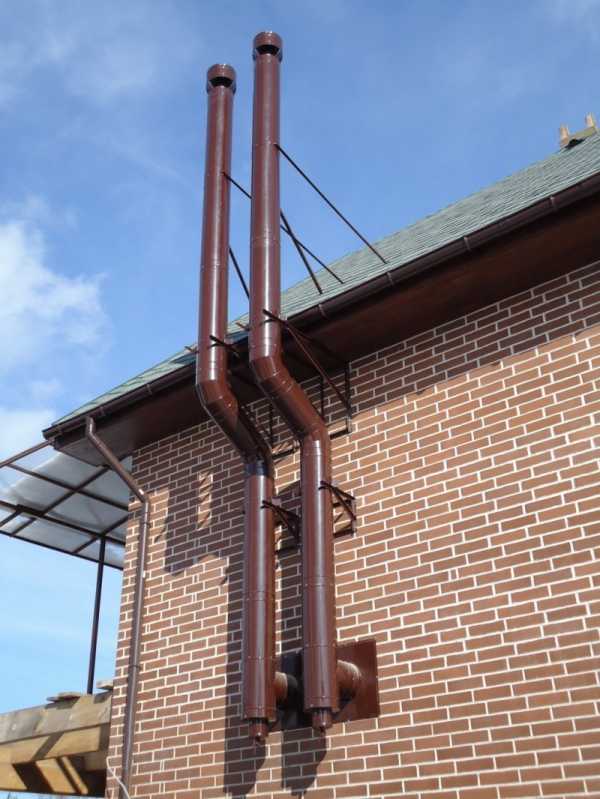

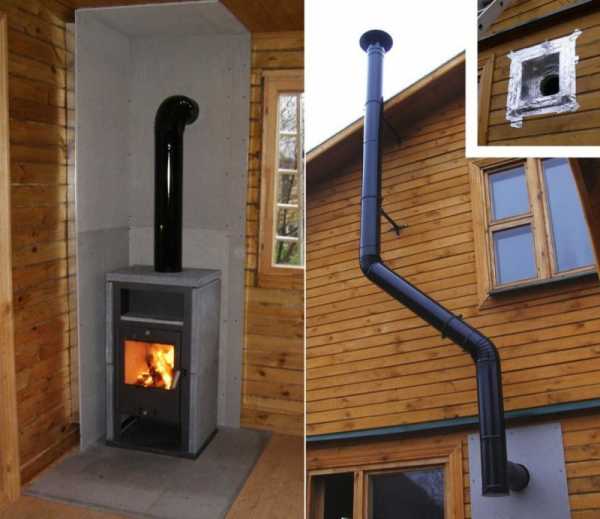

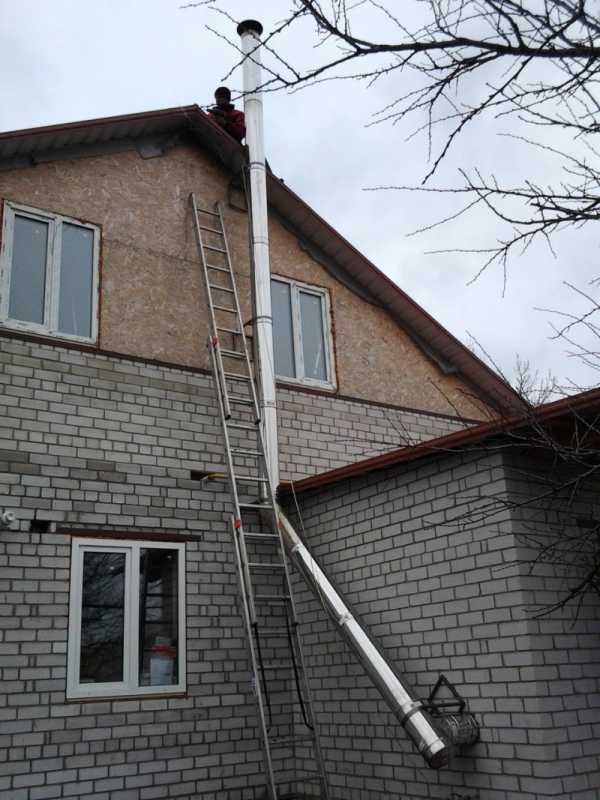

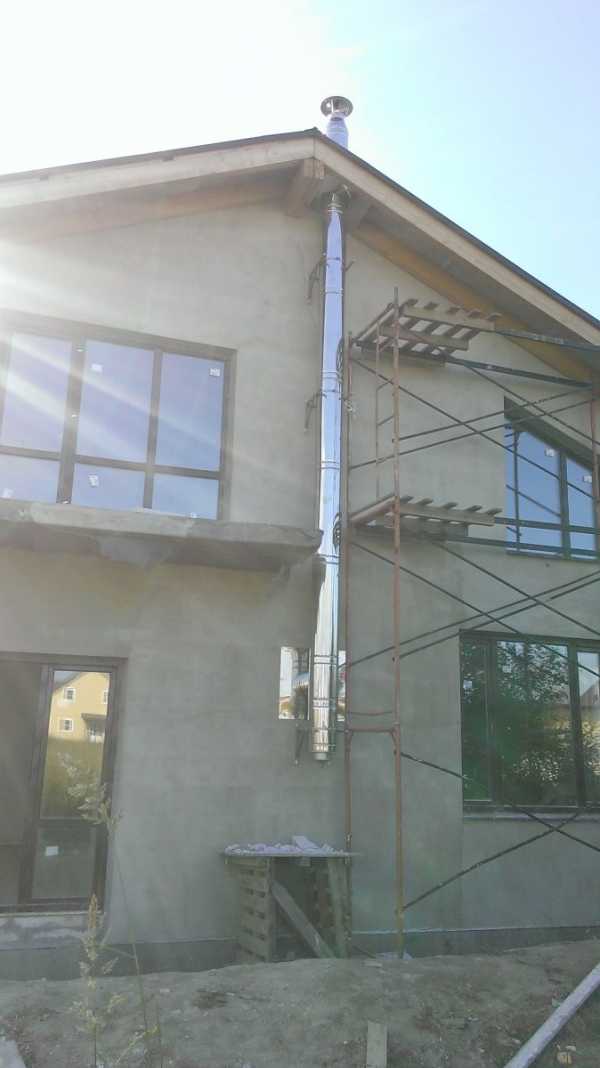

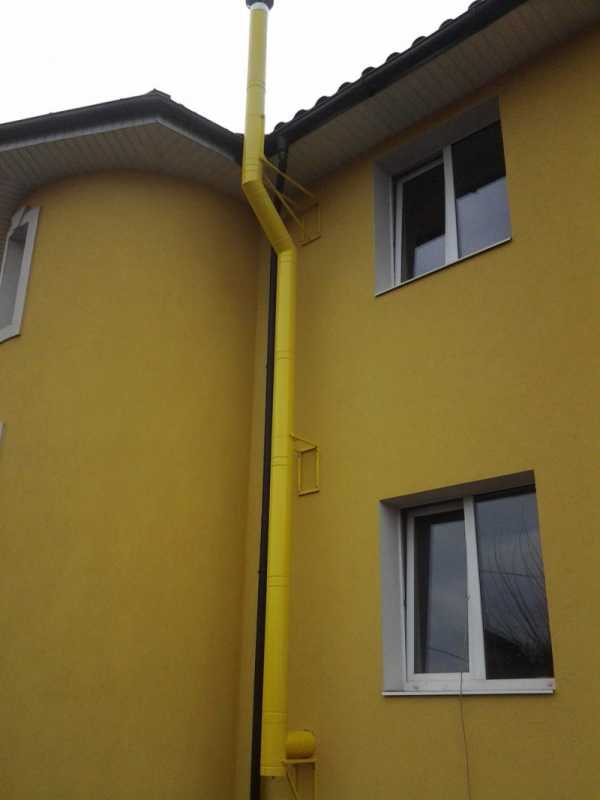

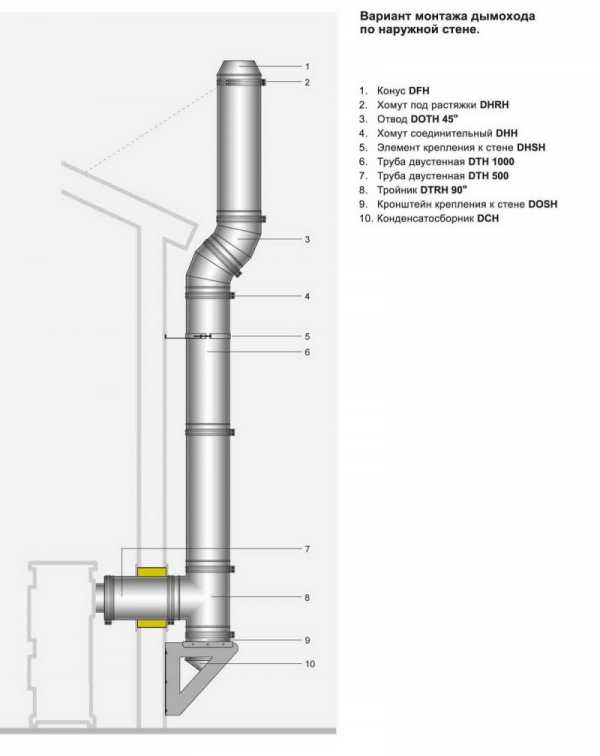

Второй этап. Если предполагается монтаж дымохода через стену, участок стены сквозь который пройдёт труба, необходимо будет разобрать и укрепить место расположения кронштейна.

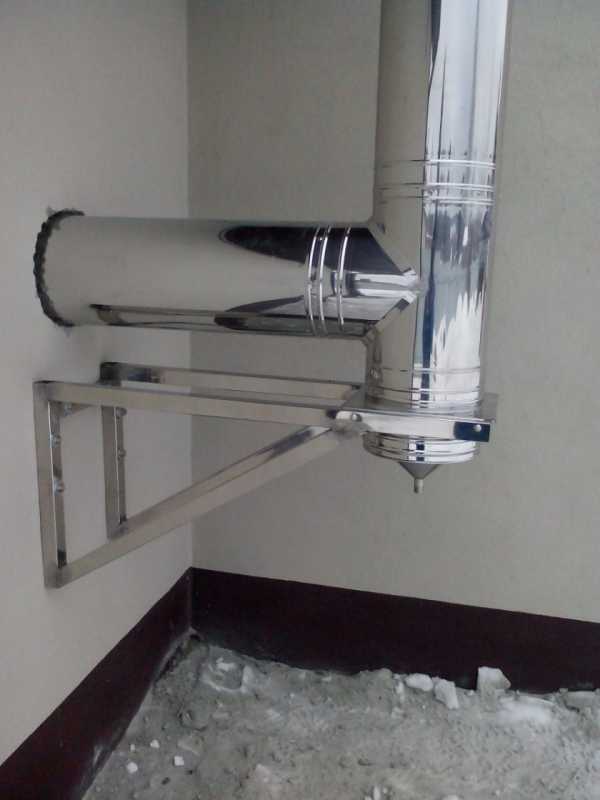

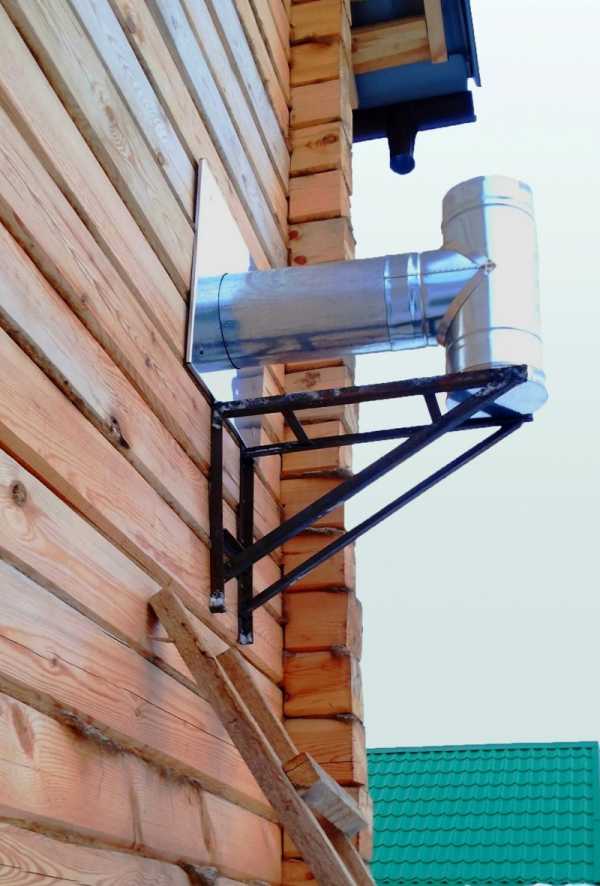

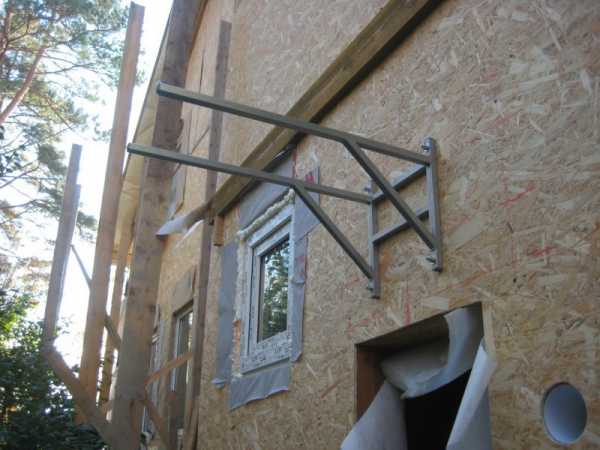

Затем произвести сборку наружного кронштейна, с присоединением пары металлических уголков, похожих на полозья. Получится тройник, который легко передвигается при установке, и не застревает.

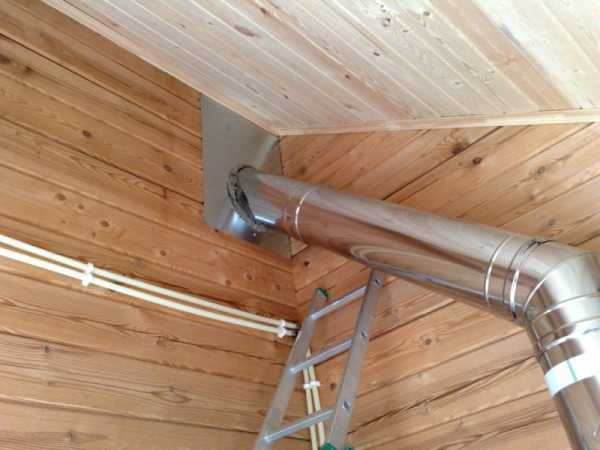

Впоследствии стена закрывается фанерным листом, толщиной в 10 мм. и дополнительно закрепляется асбестовым листом. Для крепежа обычно применяют шурупы.

Уже сверху накладывается цельный металлический лист. В нём прорезаются отверстия по форме похожие на квадраты, где располагают переходник, и жёстко закрепляют его шурупами.

В конце установки кронштейн покрывают специальным антикоррозийным лаком. Далее в переходнике просверливают отверстие и одевают его на сэндвич.

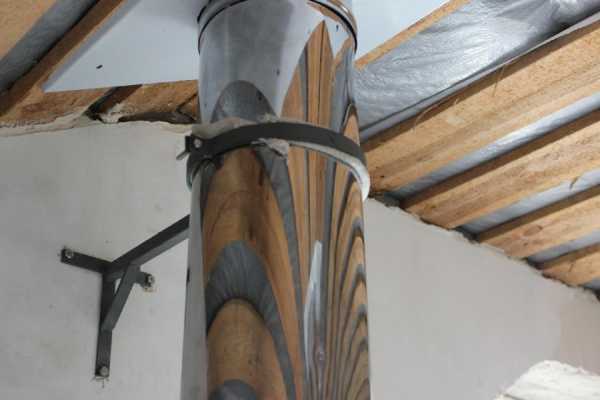

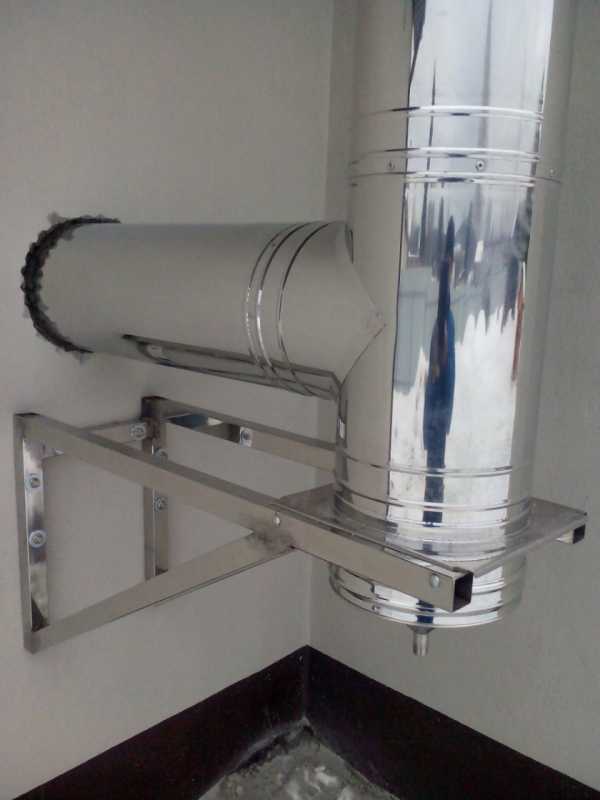

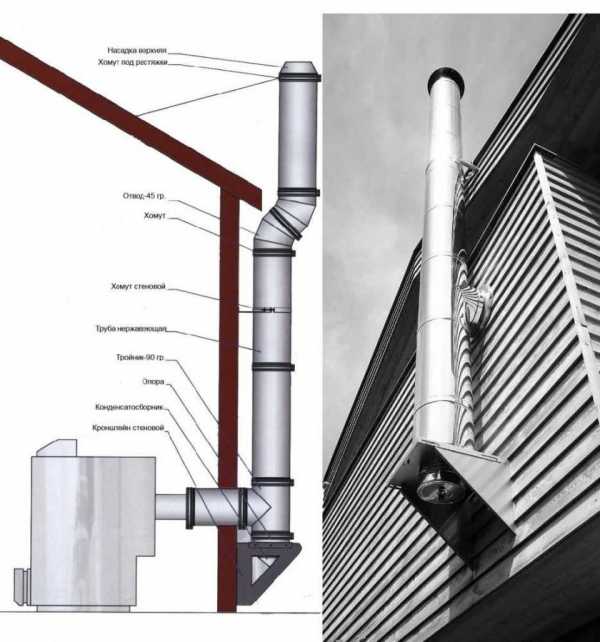

Третий этап. Закрепление. Все колена, тройники и дополнительные похожие элементы скрепляются хомутами. Тройник также предполагает применение опорного кронштейна.

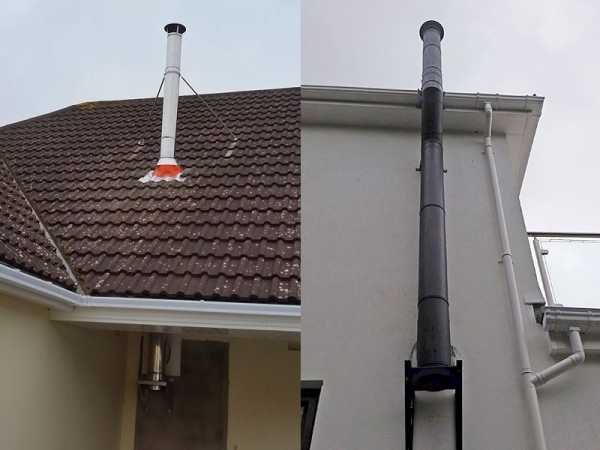

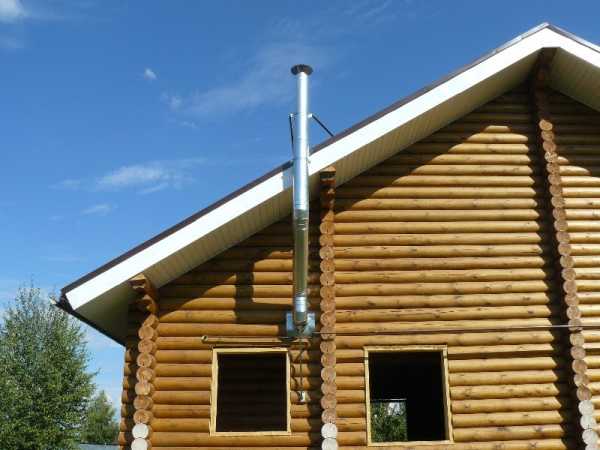

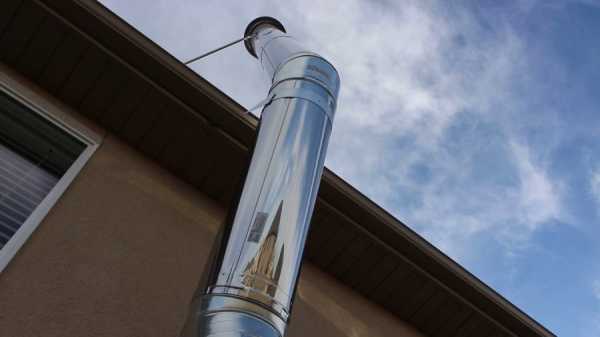

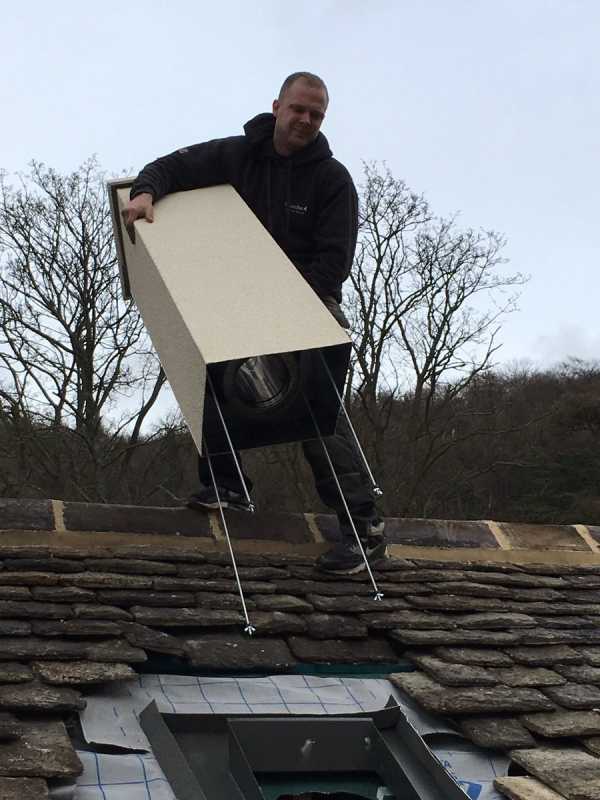

В случае, когда идёт монтаж дымохода через крышу и нет полной уверенности в том, что верхняя часть трубы имеет требуемую жёсткость в креплении, стоит подстраховаться, применив растяжки под 120 градусов

Завершающий этап. В конце монтажа проверяют правильность выполненных работ. Оптимальная длина дымохода должна составлять 6 метров и отмериваться от печного колесника.

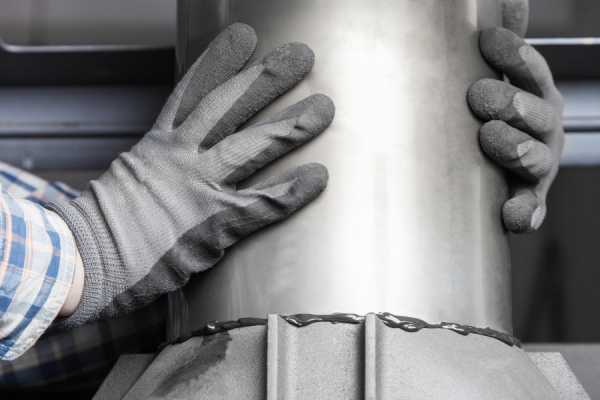

Швы и зазоры герметизируются специализированным жаропрочным герметиком, способным работать при высокой температуре в 1000 градусов.

После окончательного монтажа обязательно делают проверку на выявление наиболее опасных мест нагрева дымохода. Для облегчения работы по чистке дымохода, внутри него обустраивают ревизию – небольшое отверстие с дверцей.

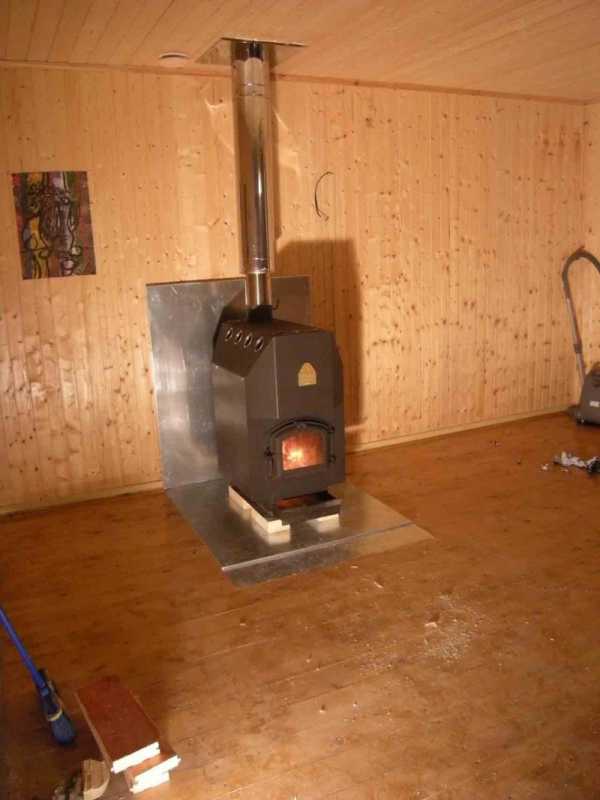

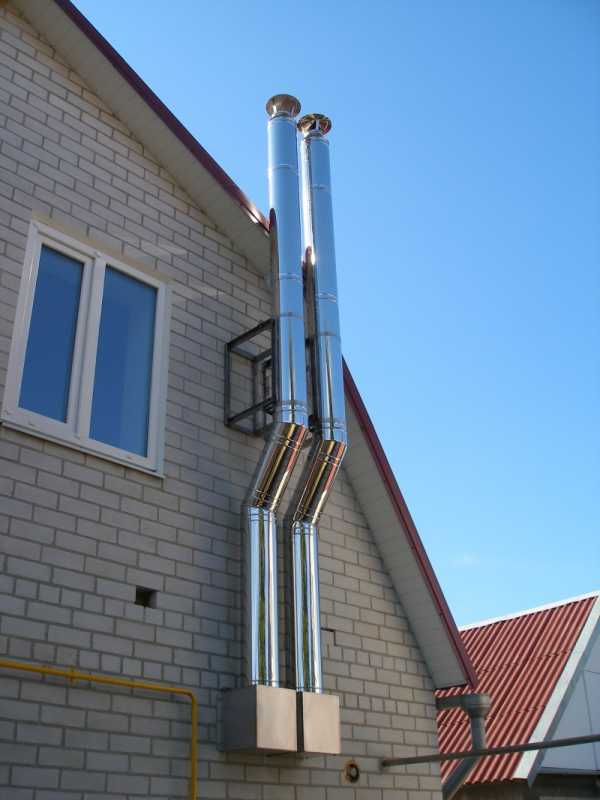

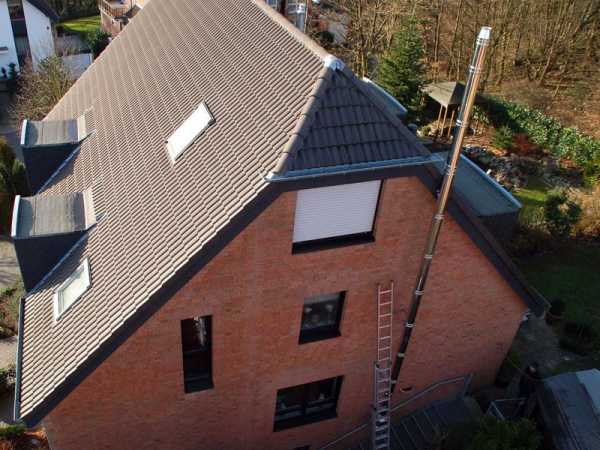

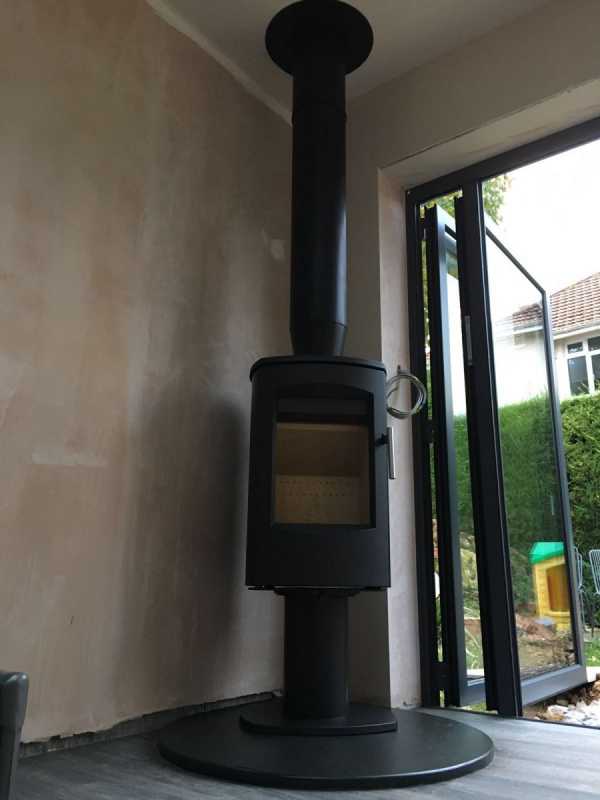

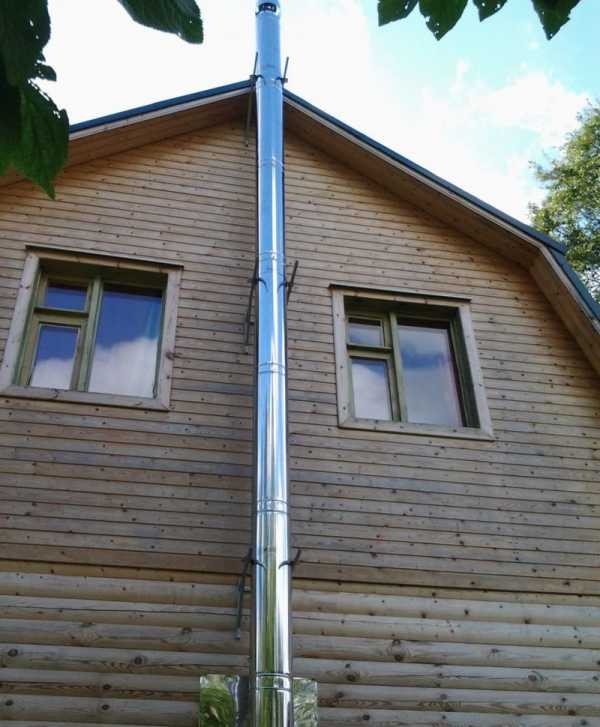

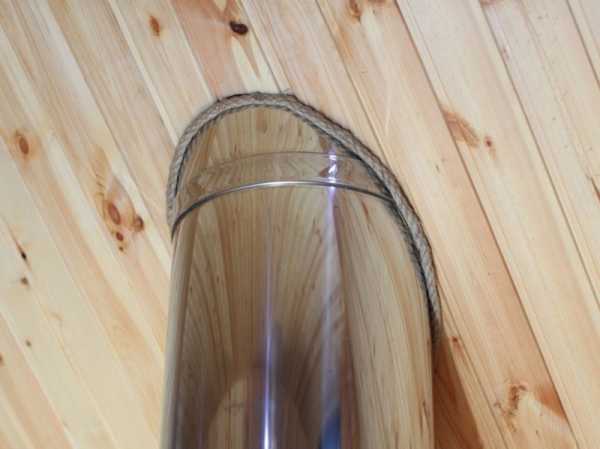

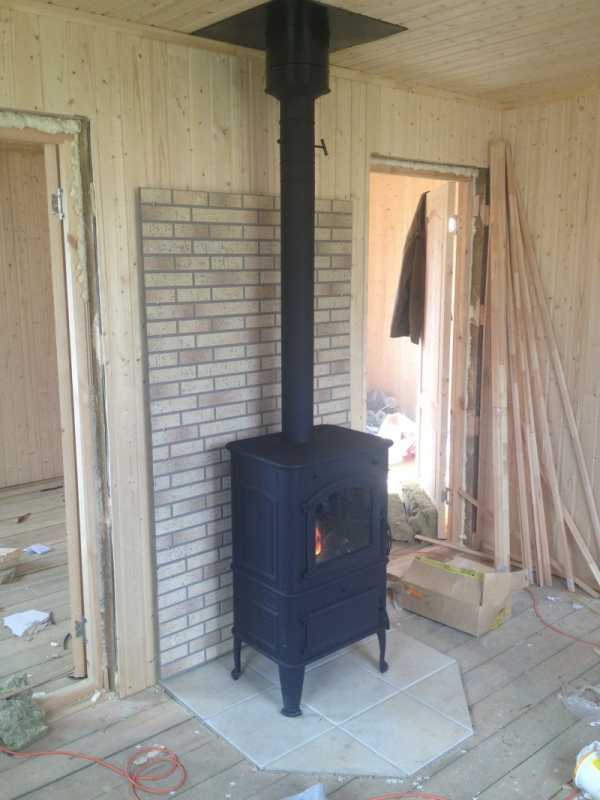

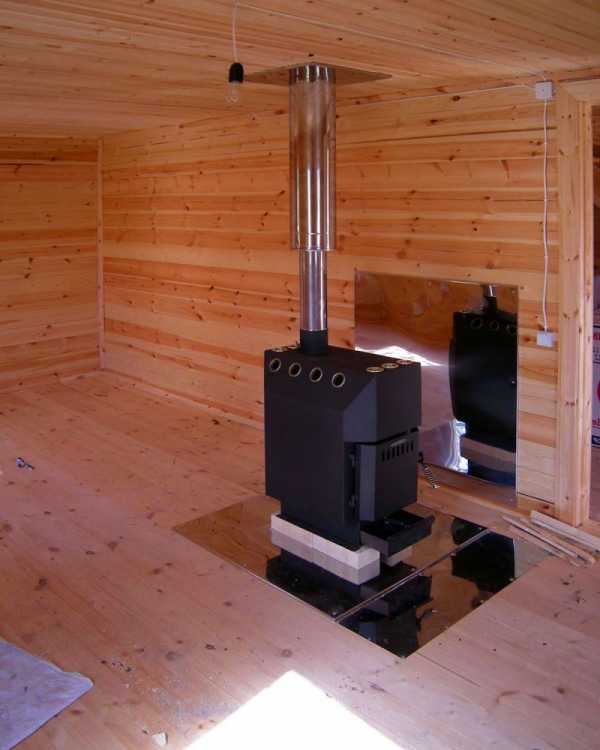

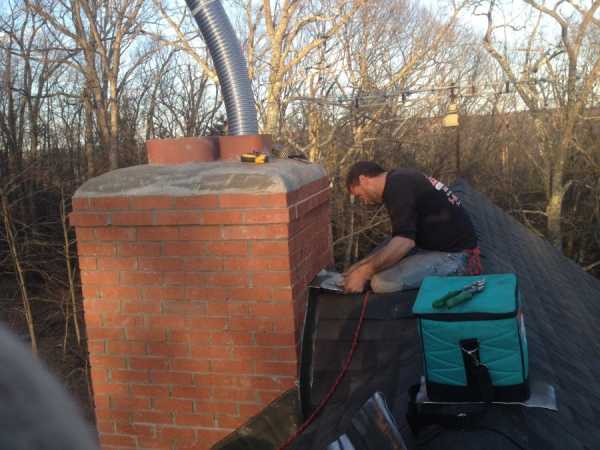

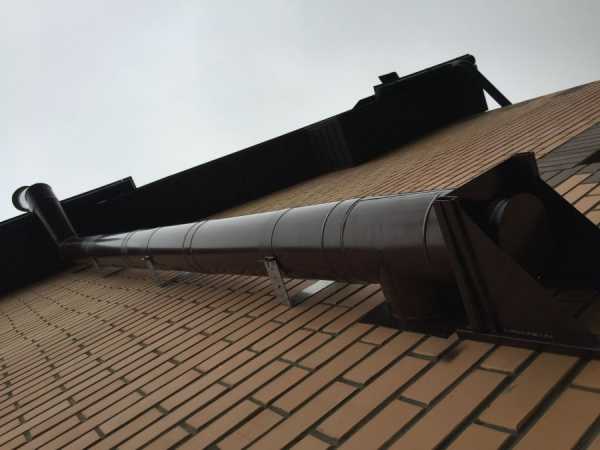

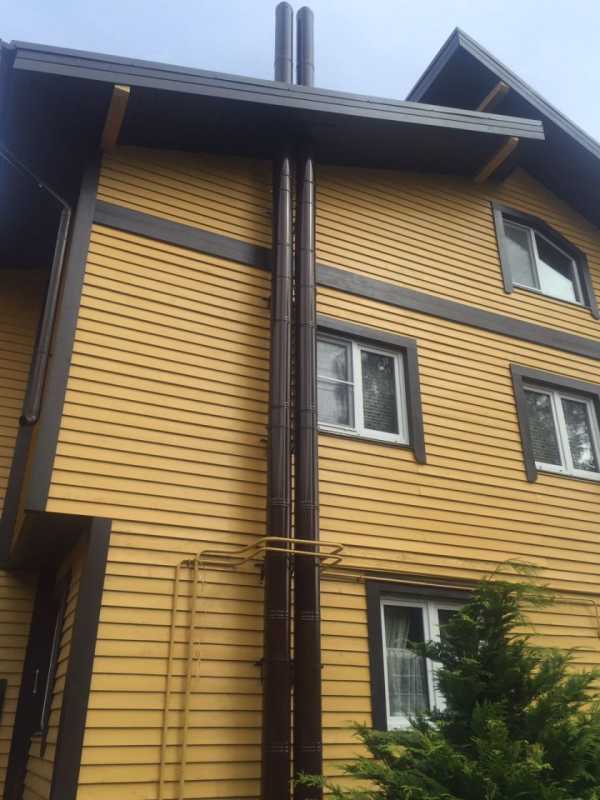

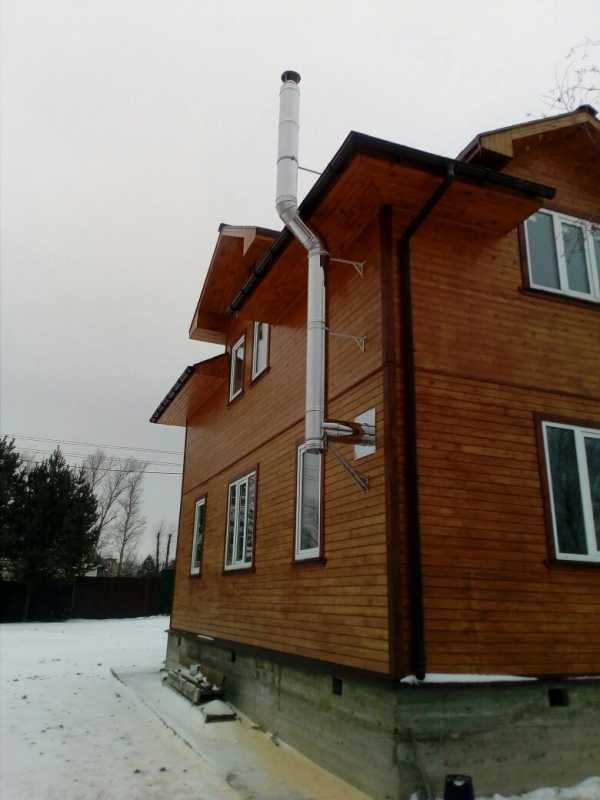

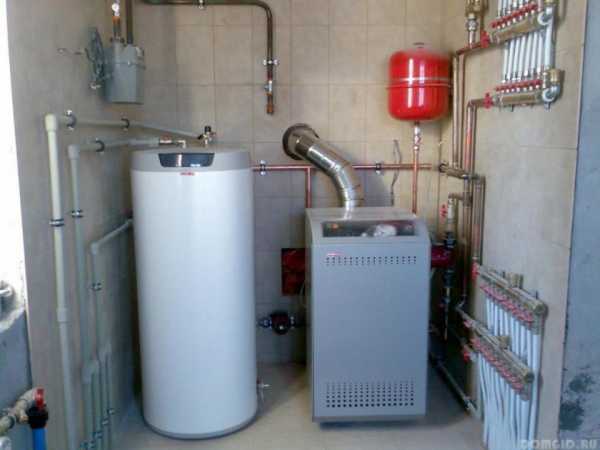

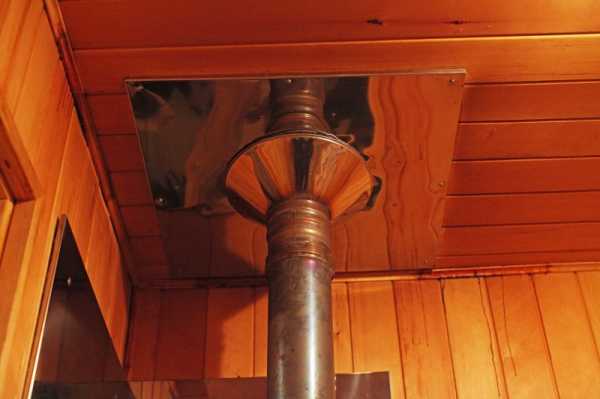

Фото монтажа дымохода

Также рекомендуем посетить:

strojka-gid.ru

120 фото эксплуатации и установки печных труб

Для того чтобы сделать правильное устройство дымохода, необходимо иметь подробную схему данного сооружения. Неправильная кладка может спровоцировать скопление вредных токсических веществ внутри помещения. Проводить подобные работы должен высококвалифицированный специалист, который знает все о подобном сооружении.

Правильный уровень дымовой тяги обеспечивает быстрый вывод угарных газов за пределы жилого пространства. Такое сооружение представляет собой своеобразный пенал, который удаляет едкие продукты горения.

В специализированных отделах представлено несколько моделей дымоходов. Они отличаются по своему строению и материалу из которого они изготовлены. В нашем руководстве представлена подробная инструкция, как сделать дымоход для печи своими руками.  Рекомендации опытных специалистов значительно облегчают поставленную задачу.

Виды дымоходов

Отводные шахты через которые осуществляется вывод вредных газов, насыщенных продуктами горения, требуются не только для стандартных печек, но и для каминов и газовых котлов. На сегодняшний день известно несколько видов дымоходов. К ним относят:

Прямо потоковый. Эта разновидность считается популярным сооружением, которое чаще всего используют для обустройства жилого пространства. Единственным недостатком такого дымохода является быстрая теплопотеря. Помимо токсических веществ здесь улетучивается большая часть тепловой энергии.

Прямо потоковые трубы с перемычками. Они задерживают большую часть тепла в процессе сгорания материалов. Эту конструкцию довольно часто используют в банях. Такой дымоход длительного горения для печи требует постоянной чистки. Зола быстро оседает на поверхности перемычек, тем самым препятствуя быстрому выведению ядовитых веществ.

Прямо потоковый дымоход с лабиринтом. Эта разновидность отличается высокой теплоотдачей. Угарные газы проходят через многочисленные перемычки. Они быстро нагревают стенки дымохода, тем самым способствуют максимальному прогреванию помещения.

Колпаковый. Его применяют для русской печи. Раскаленный дым быстро подымается вверх, где постепенно начинает остывать. После этого он опускается по своду дымоходной кладки. Единственным недостатком подобного сооружения является его неравномерное прогревание.

Модульный. Они изготавливаются из металлического сплава. Они предназначены для отопительных систем работающих на газу. Металлические дымоходы для печей способны справиться с кислотными соединениями продуктов горения метана. Кирпичная кладка в этом случае быстро разрушиться.

Устройство дымохода

Эффективная работа дымоходной шахты, напрямую зависит от нескольких критериев. Например, сечения, высоты и материала из которого он выполнен.

Что необходимо учитывать в процессе устройства подобной конструкции:

Опытные специалисты рекомендуют выбирать цилиндрическую форму дымохода. На её поверхности собирается минимум сажи. Такая форма максимально сохраняет выработанное тепло внутри помещения.

Размер выходного отверстия отопительного устройства должен быть немного меньше, чем сечение дымоводного канала. Если диаметр будет немного больше, то понадобится дополнительный переходник, который будет регулировать процесс выведения дыма.

Особое внимание необходимо уделить горизонтальной части конструкции. Теплый воздух быстро движется наверх. Здесь быстро начинает оседать сажа и продукты горения.

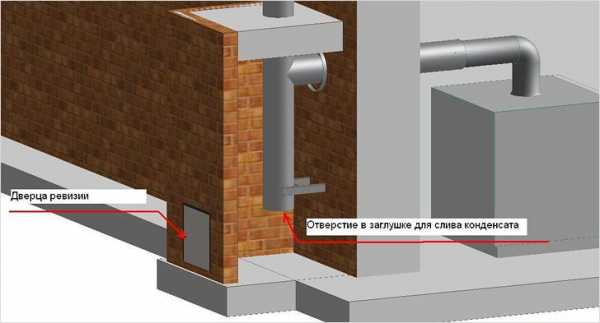

Сократить этот процесс поможет регулирование тяги путем сокращения длины этих отрезков. Они должны быть меньше одного метра. Помимо этого, необходимо обеспечить конденсатоприемник и дверцы для чистки дымохода.

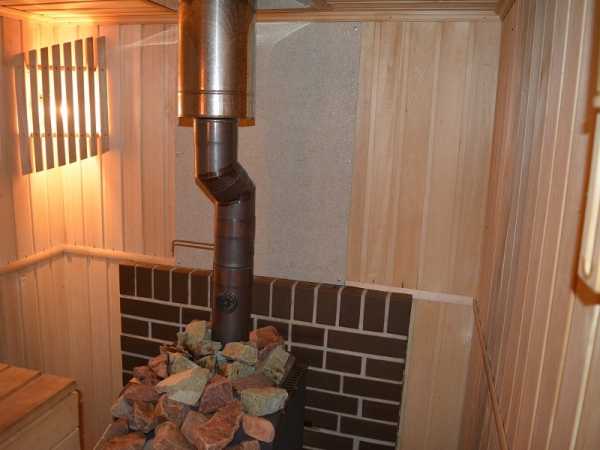

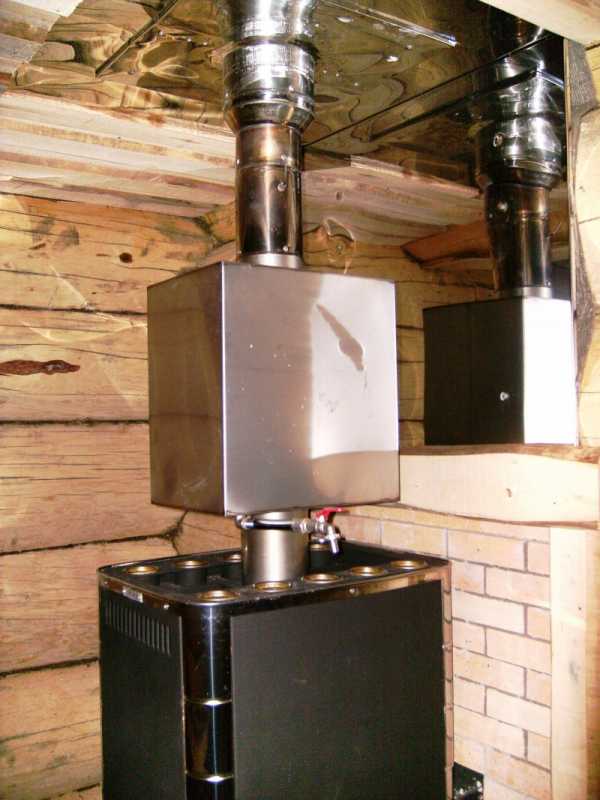

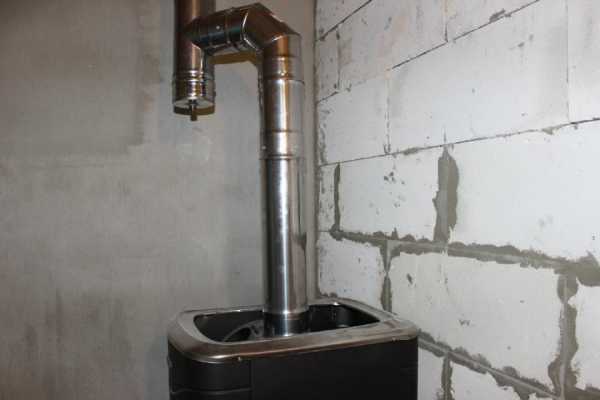

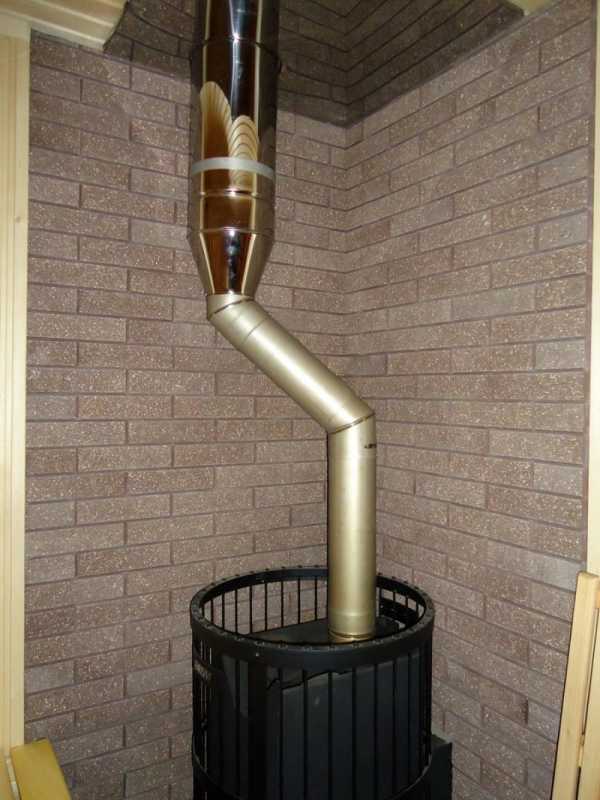

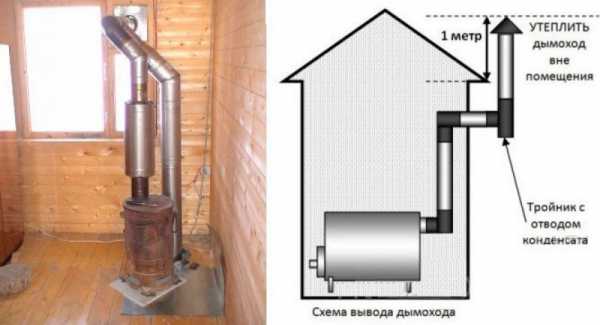

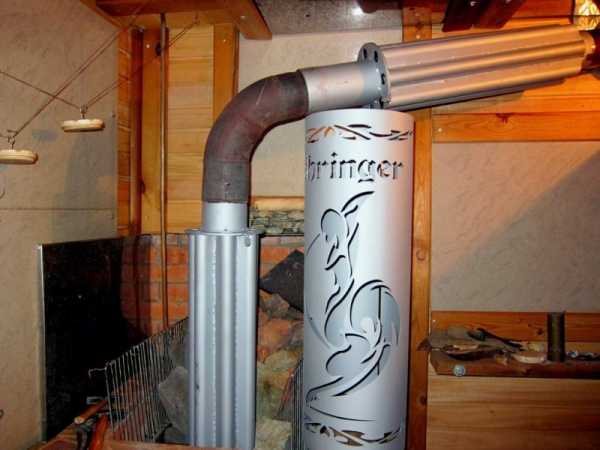

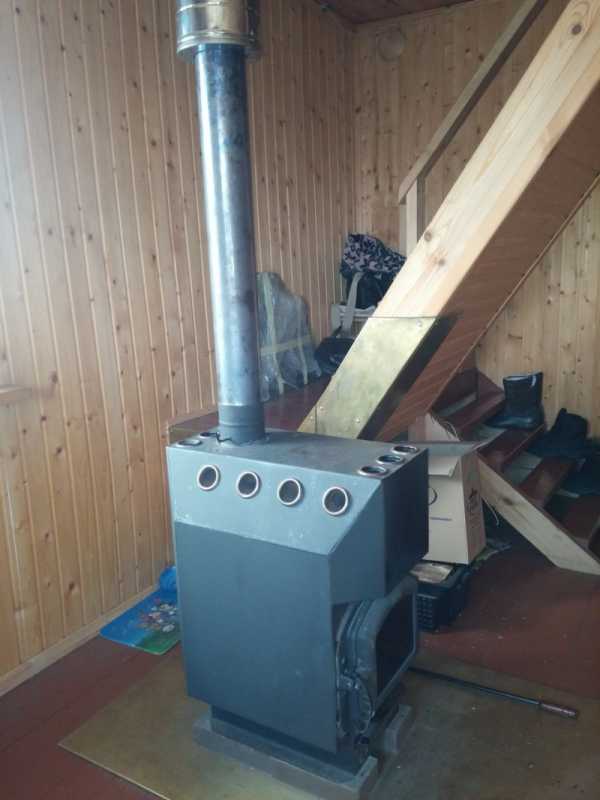

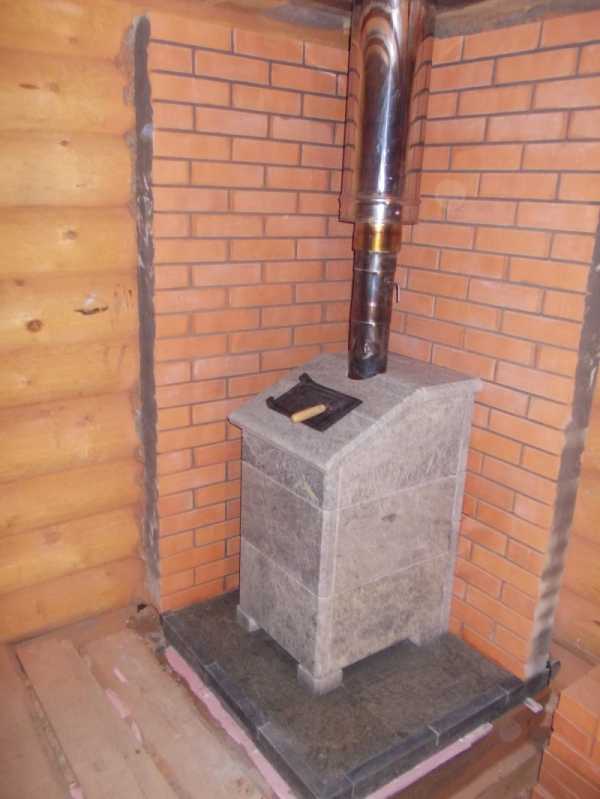

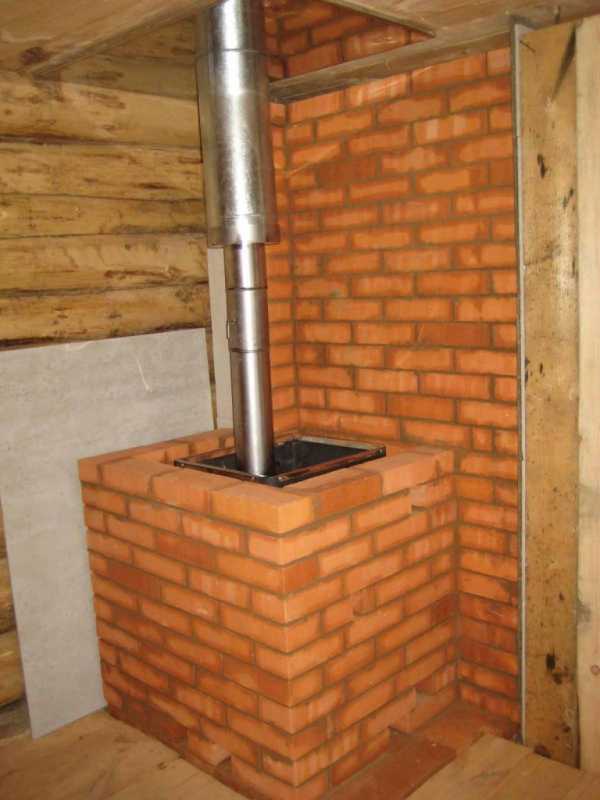

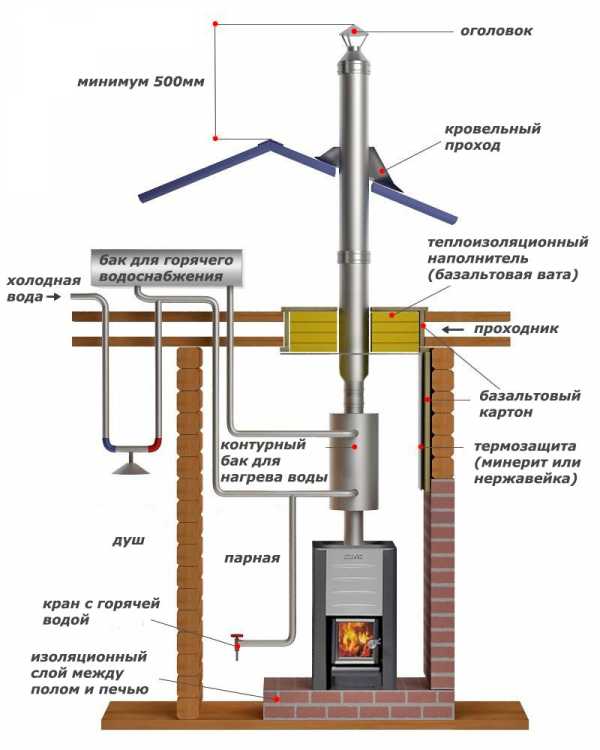

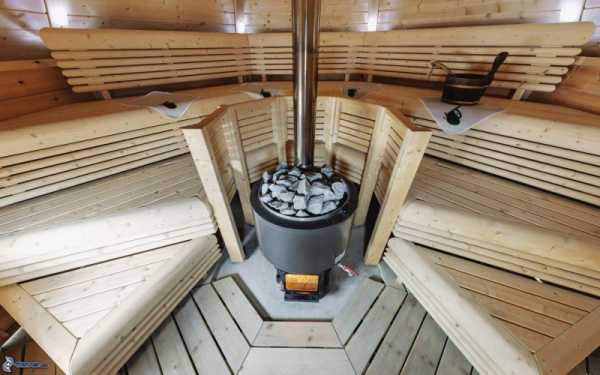

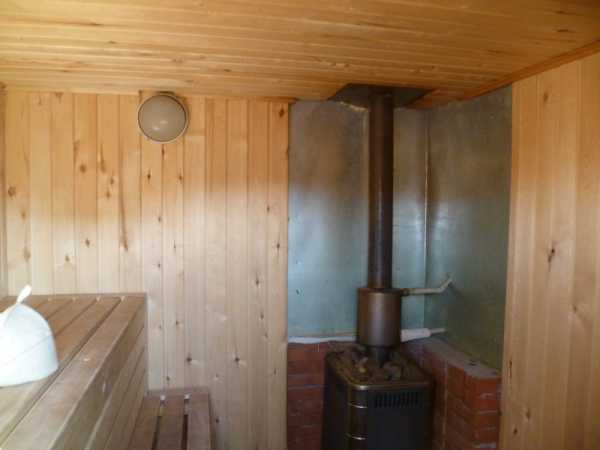

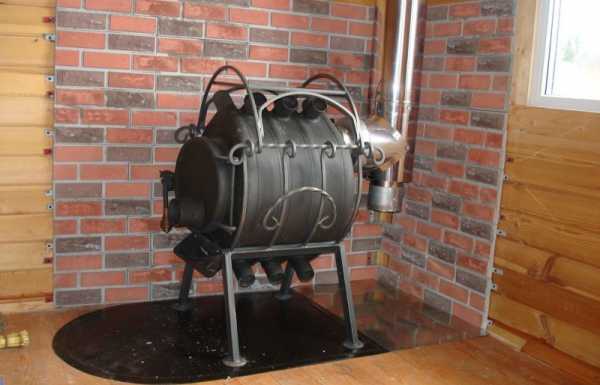

Для банной печи, лучше всего использовать вертикальный дымоход. В некоторых случаях, можно проложить металлическую трубу. В процессе фиксации рекомендуется соблюдать правильный угол наклона. Он должен составлять не более 2-х метров.

Этапы создания вертикального дымохода

Для создания дымоходной шахты, необходимо подготовить следующие инструменты и материалы. Для этого понадобится:

• кирпич первого сорта;
• строительный состав;
• уровень;
• веревка для направляющей;
• лестница;
• схема конструкции.

Создание дымохода включает в себя следующее этапы:

Первый слой выкладывают из пяти кирпичей. Кладка должна быть аккуратной и ровной. Последующие ряды делают по той же схеме.

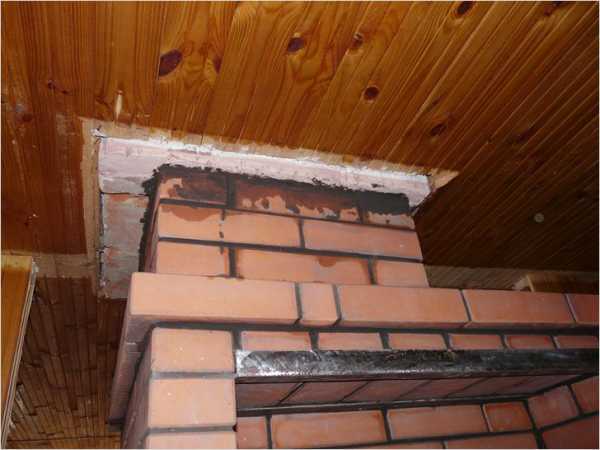

Когда необходимая высота получена, можно переходить к сооружению опушки. Каждый последующий ряд ложится на 35 мл больше. В результате получится ступенчатое сооружение в области потолочного перекрытия.

После того, как труба достигла уровня чердака, её начинают укладывать по первоначальному этапу. Диаметр отверстия должен постепенно сокращаться.

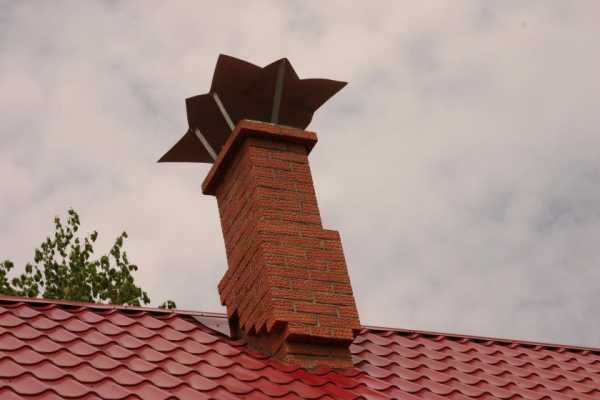

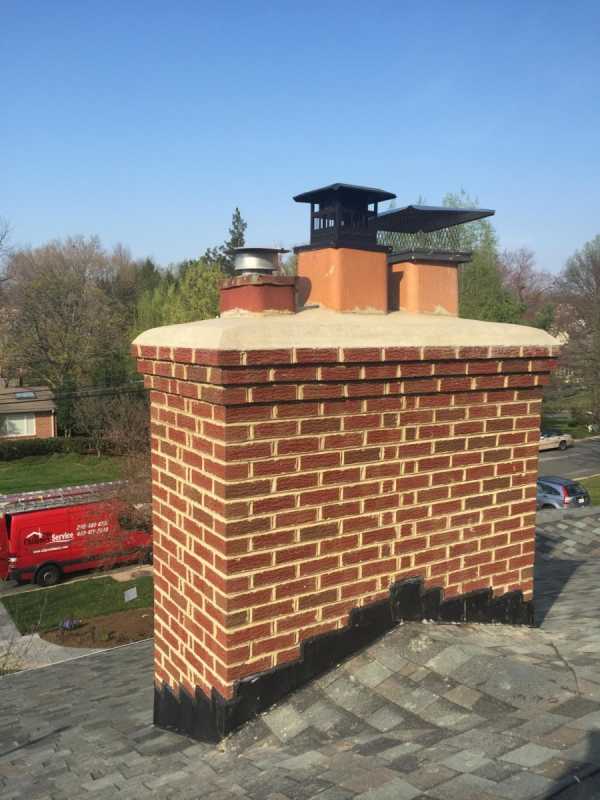

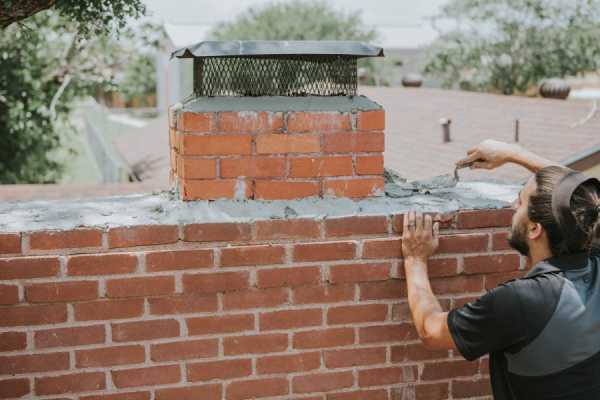

Завершающим этапом, будет выведение кирпичной шахты за пределы крыши. На фото дымохода для печи, изображен весь рабочий процесс.

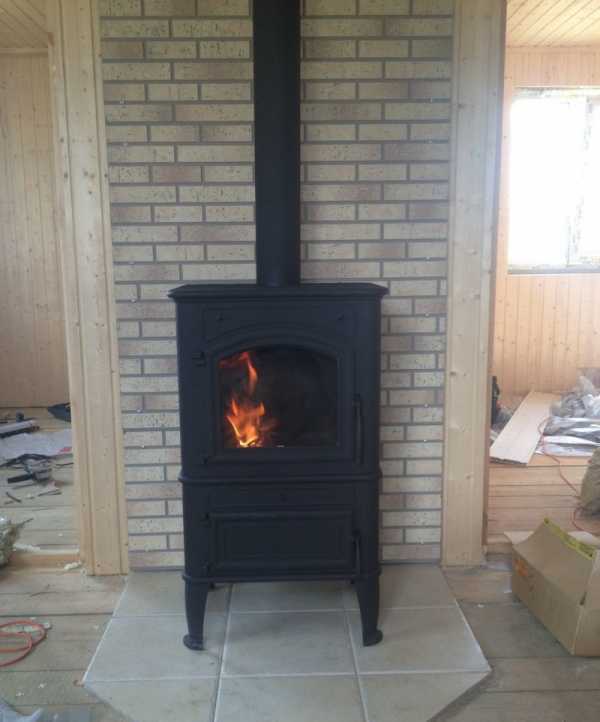

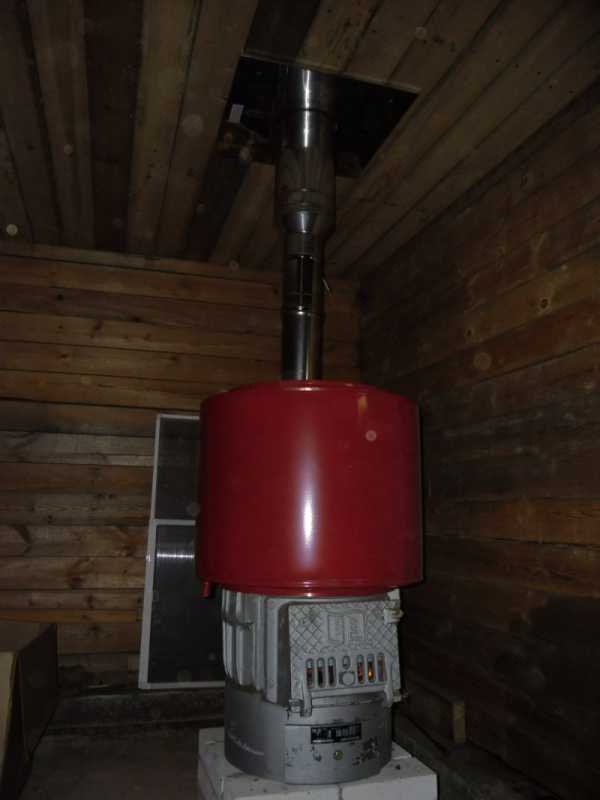

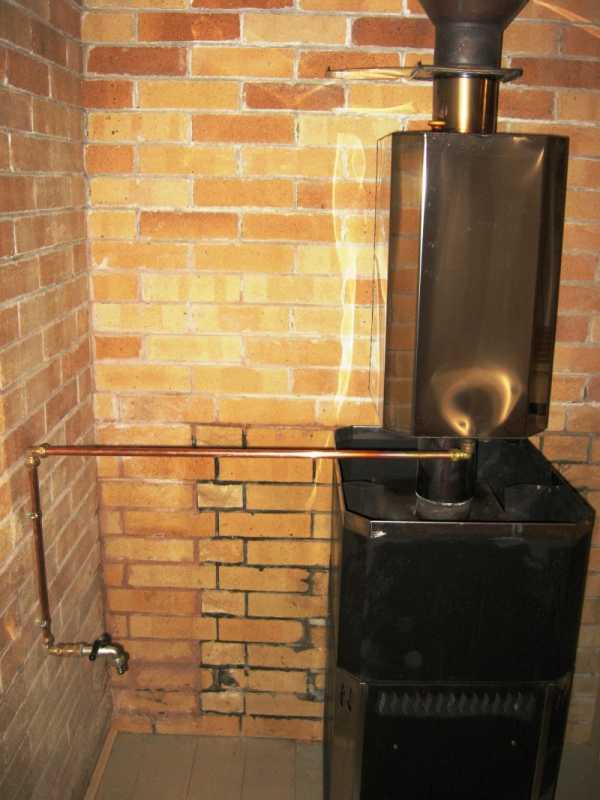

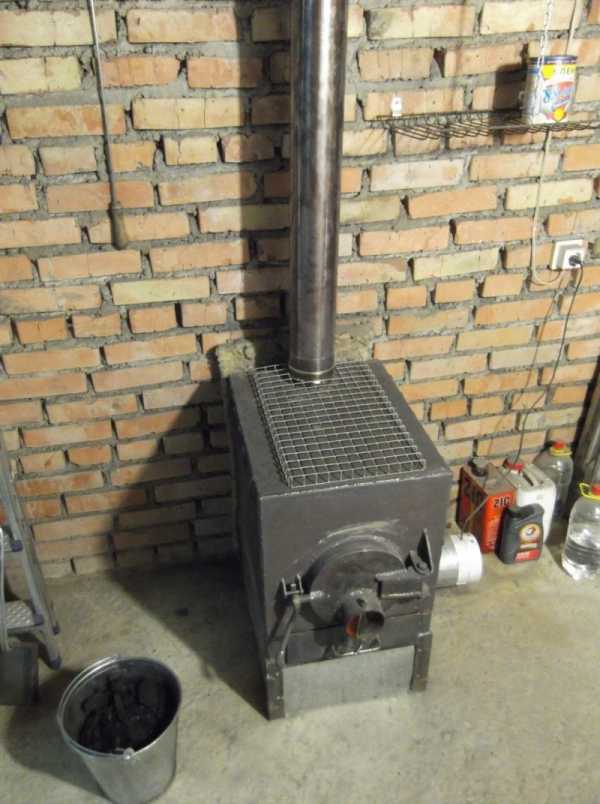

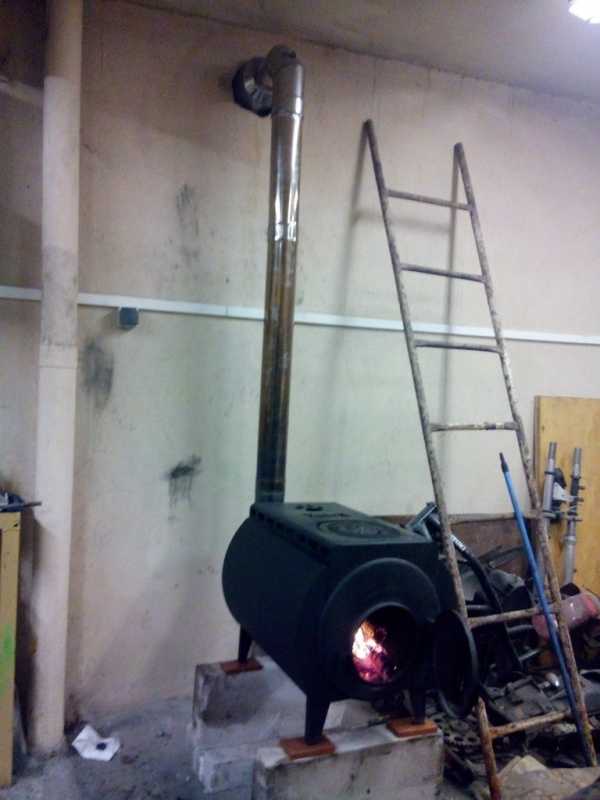

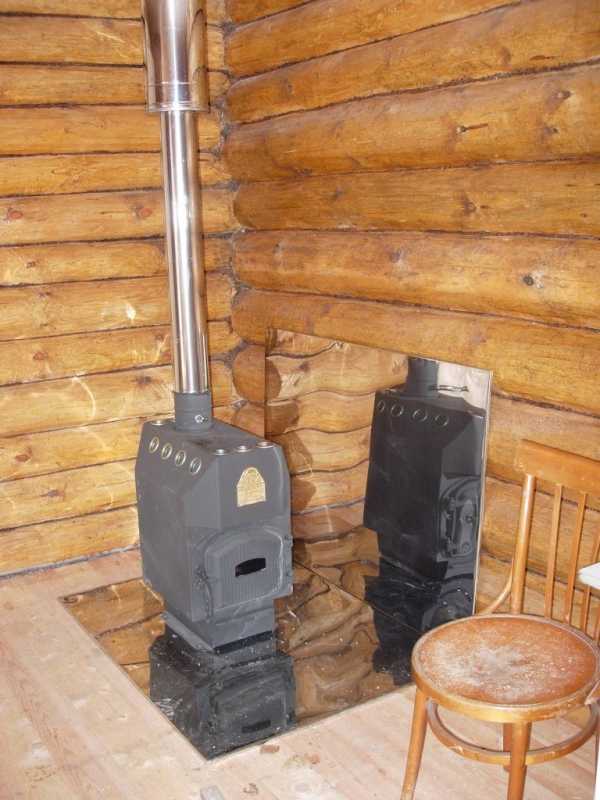

Фото дымоходов для печи

Также рекомендуем посетить:

mojdominfo.ru

Установка сэндвич дымохода — как легко сделать своими руками?!

Качественный дымоход даёт не только вывод дыма на улицу, но и обеспечивает безопасность дома и людей.

Сэндвич-дымоходы имеют наивысшую пожароустойчивость, теплоизоляционный материал держит трубу достаточно холодной, а идеально подогнанные между собой секции соединяются без щелей, через которые может «сифонить» дым.

Внешне сэндвич труба сделана из нержавеющей стали, которая отлично справляется с атмосферным воздействием: дымоход будет как новый ещё лет 20.

Почему дымоход называют сэндвич?

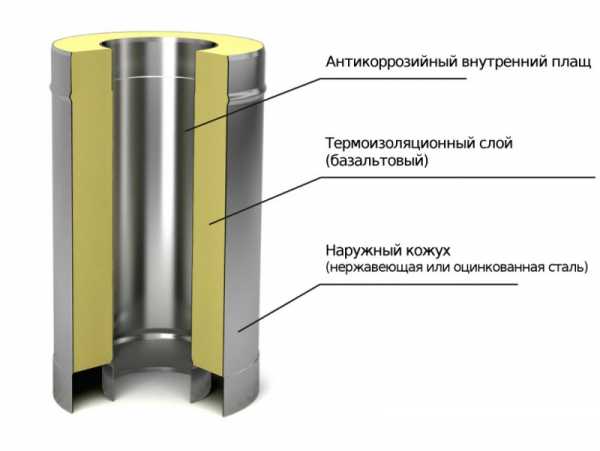

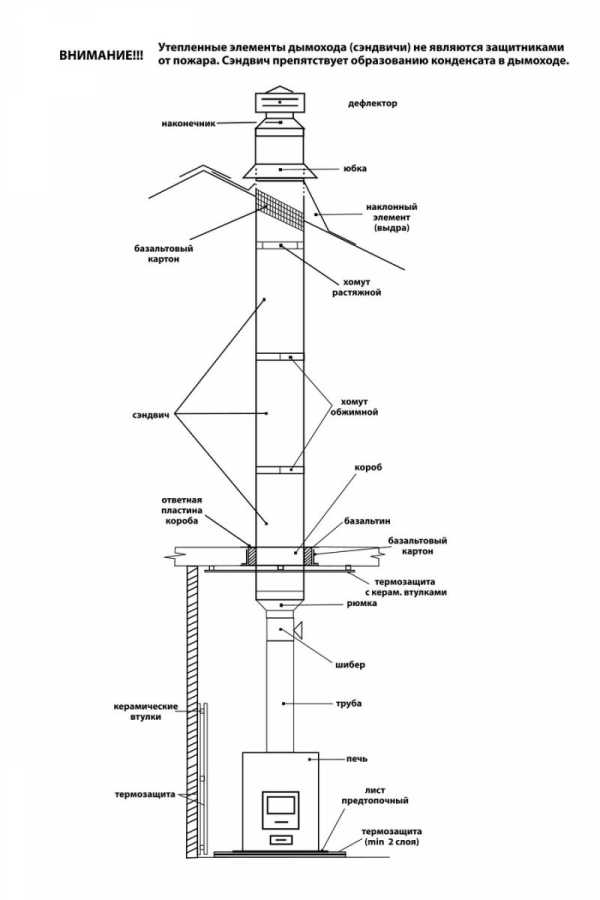

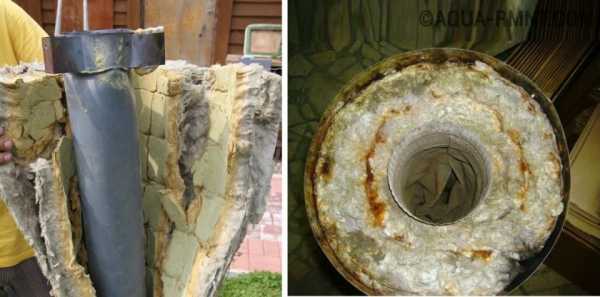

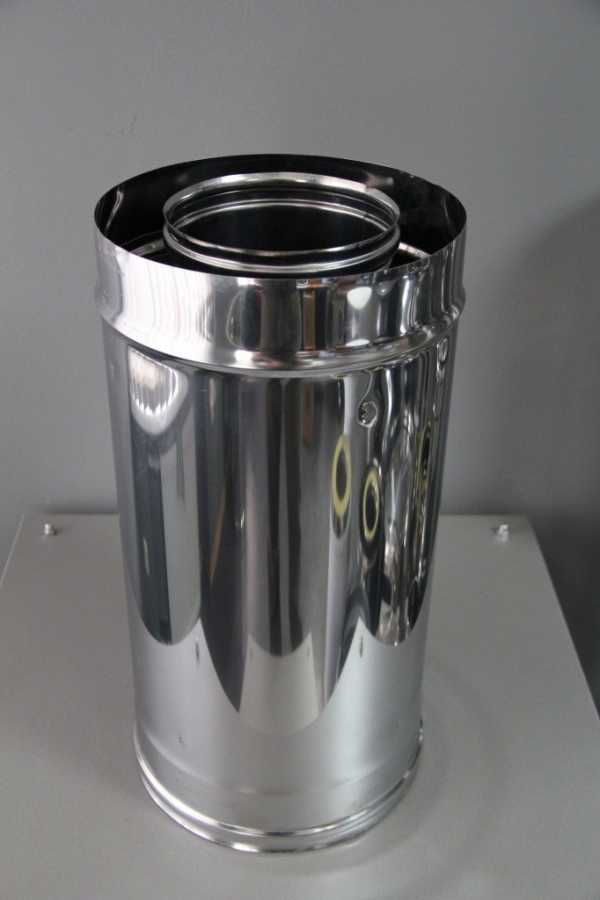

Сэндвич-дымоходы делаются метровыми секциями, где каждая из них состоит из трёх слоёв: внутренний, наружный и между ними изоляционный.

Для внутренней части дымохода берётся жаропрочная нержавеющая труба, в состав которой входит молибден. Она прекрасно переносит нагревание, а антикоррозийные свойства отлично справляются с конденсатом.

Наружный слой в сэндвич-дымохода не подвергается нагреванию как внутренняя труба, поэтому в менее дорогих дымоходах для наружного слоя используется оцинкованный металл, а в более дорогих также используется нержавеющая сталь, которая более долговечна.

Изоляционный слой делается из базальтовой ваты или минерального волокна. Такие материалы долговечны, огнеупорные и хорошо справляются с теплоизоляцией. В зависимости от диаметра дымохода, изоляционный слой может быть от 25 до 60 мм.

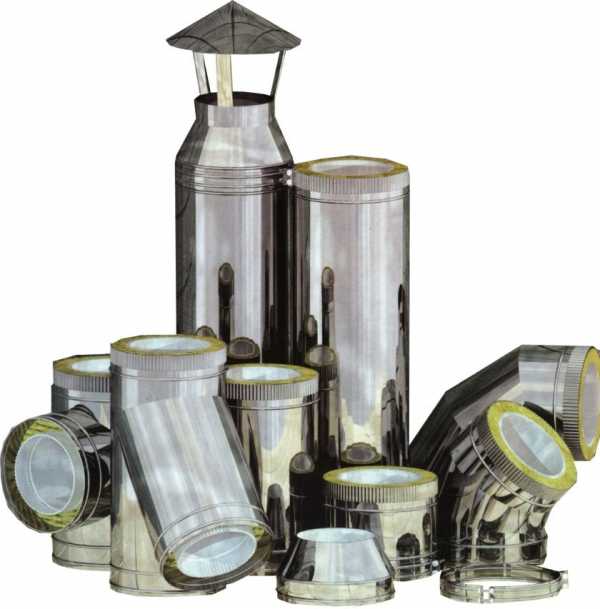

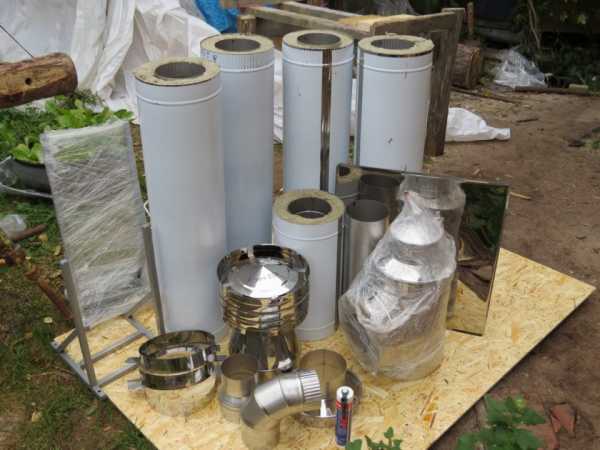

Сэндвич-дымоход состоит не только из метровых прямых секций, в состав конструкции также входят различные переходники, колена, «ревизия» – секция, которая имеет окно для чистки сажи, козырёк с искрогасителем, различные крепёжный кронштейны и хомуты.

Монтаж сэндвич-дымохода

Конструкция такого дымохода довольно проста, поэтому с ней может справится даже тот человек, который далёк от строительства.

Начинается всё с разметки, нужно будет определить, где нужно делать отверстие в стене для вывода дымохода, а также отмерить и подобрать достаточное количество секций, поскольку дымоход для хорошей тяги должен быть длинной не менее 5 м.

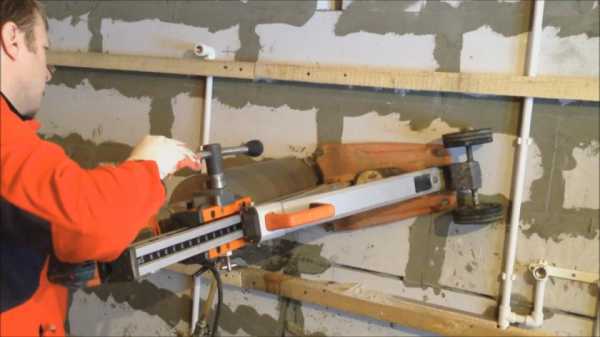

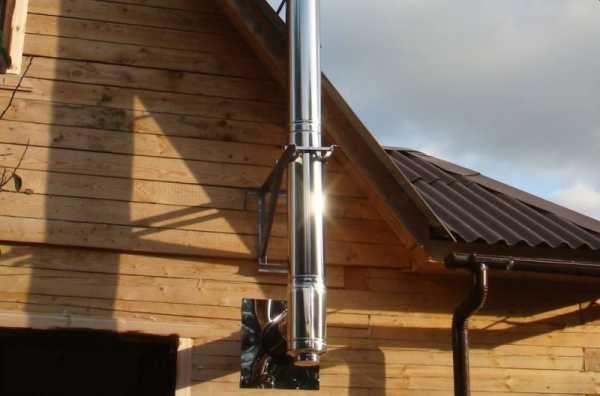

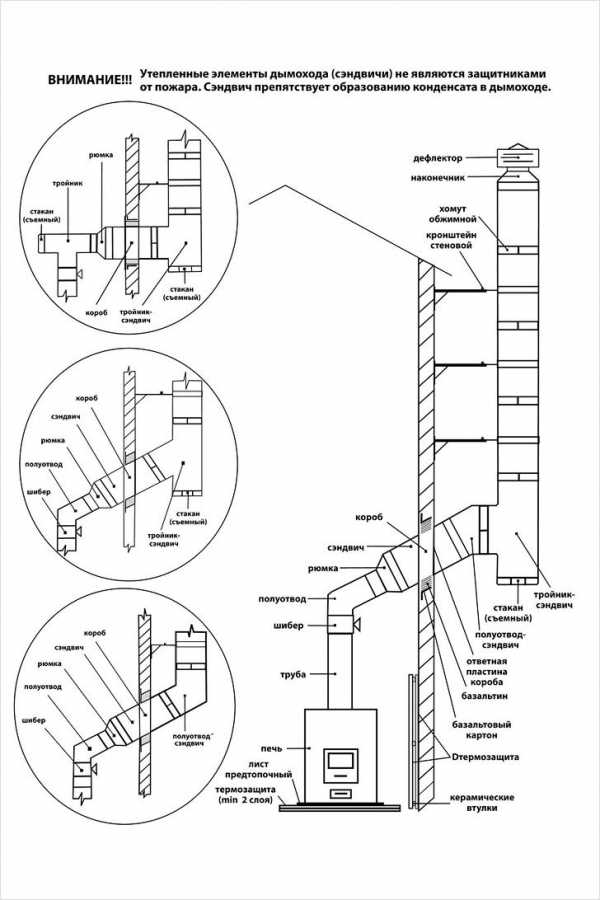

Отверстие в стене делается немного больше, чем диаметр трубы дымохода, для того чтобы было место для дополнительного изоляционного слоя между стеной и дымоходом – это особенно важно, когда стены деревянные.

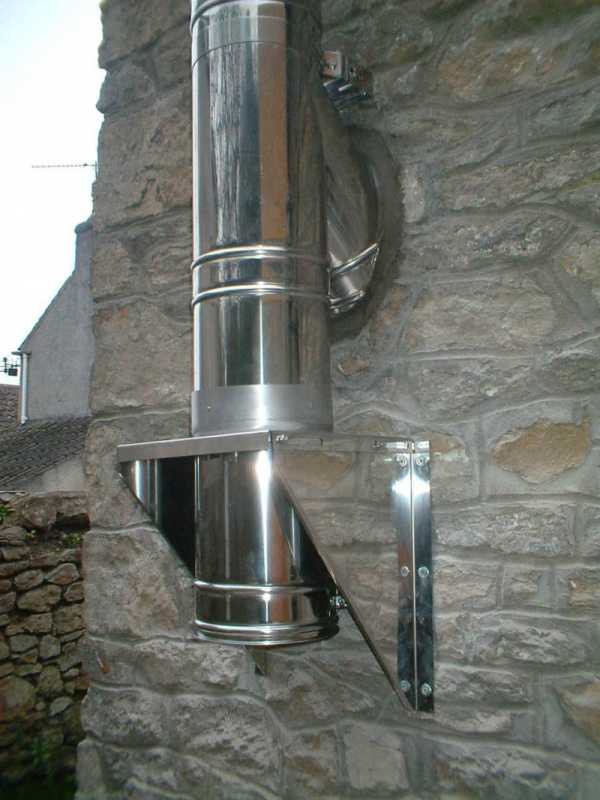

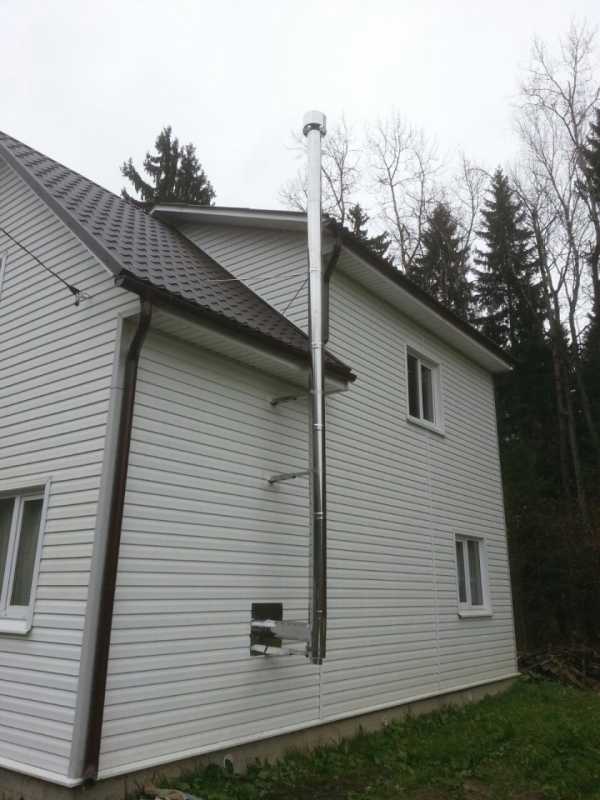

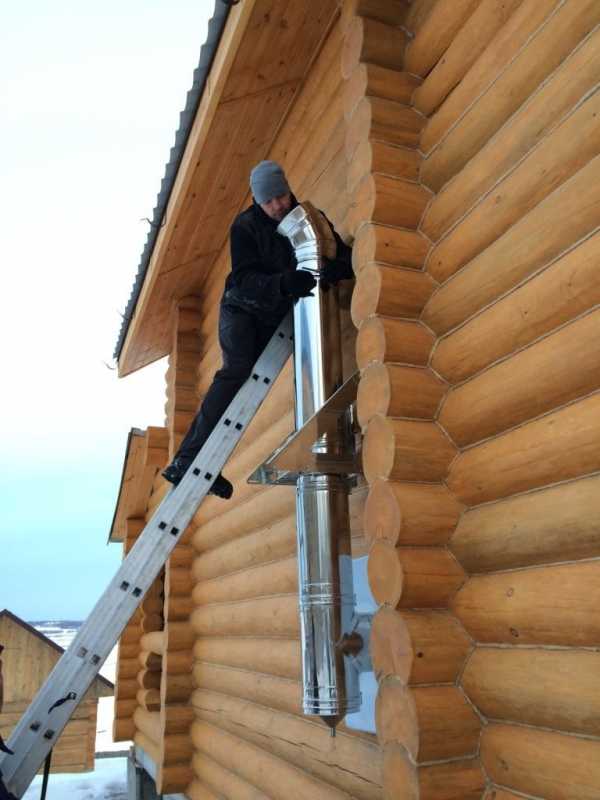

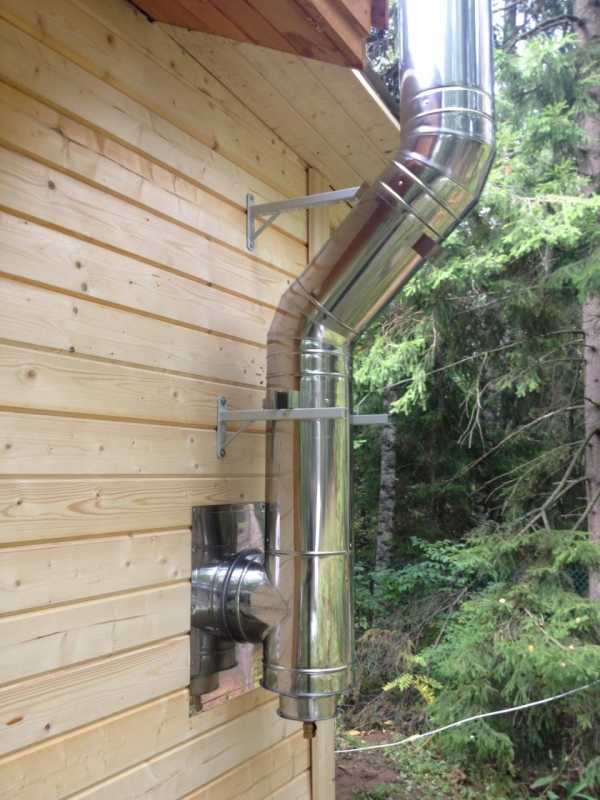

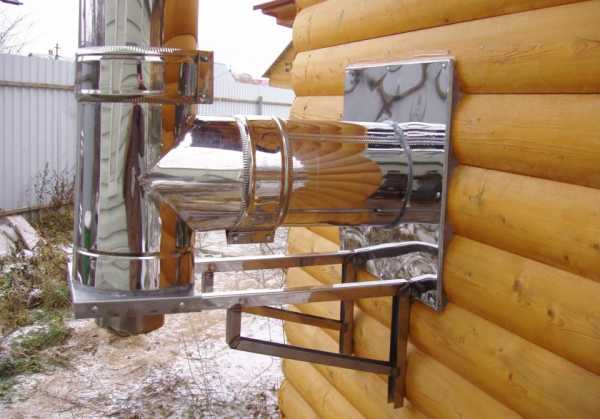

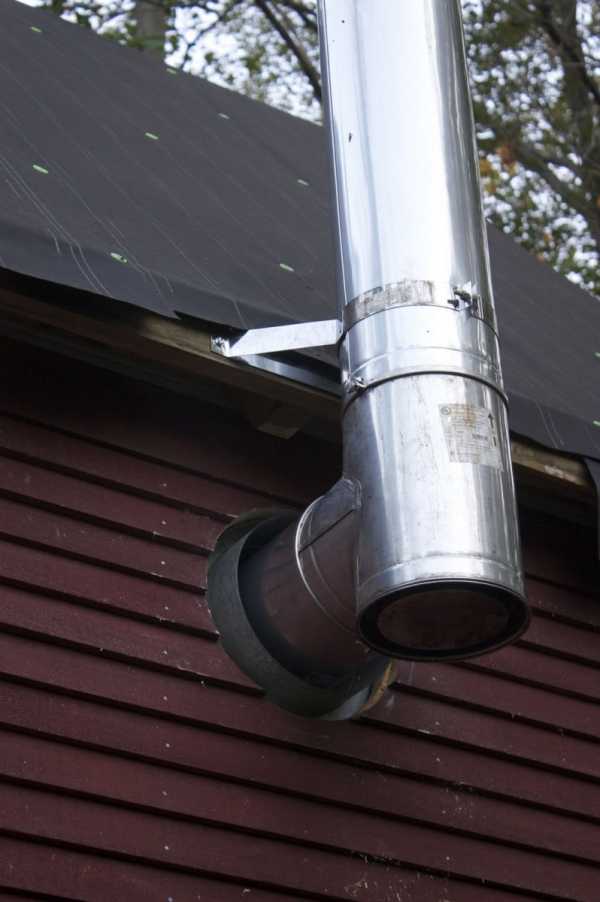

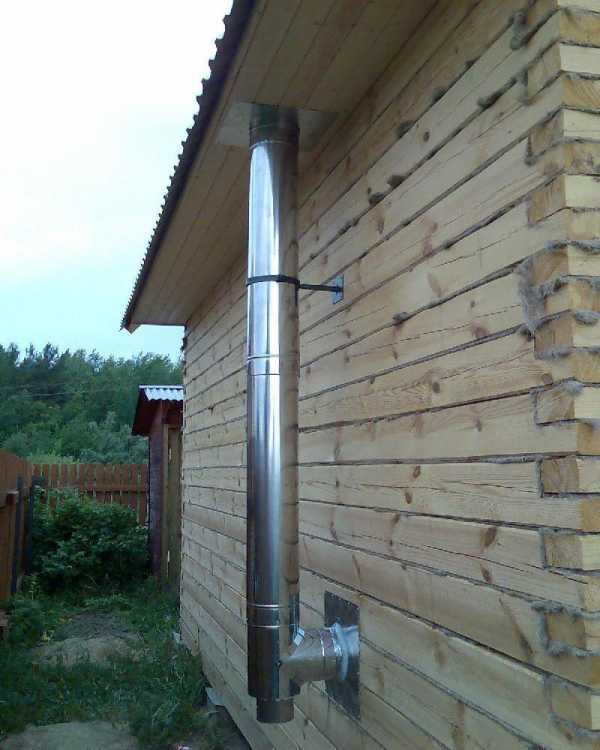

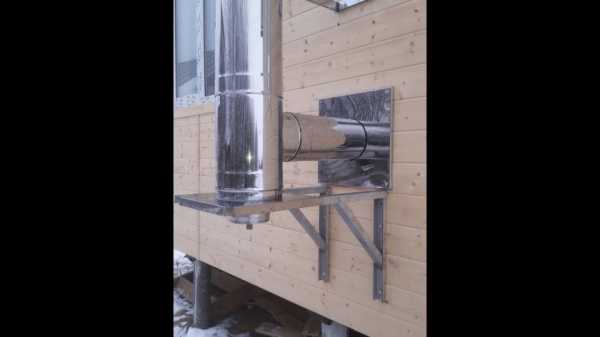

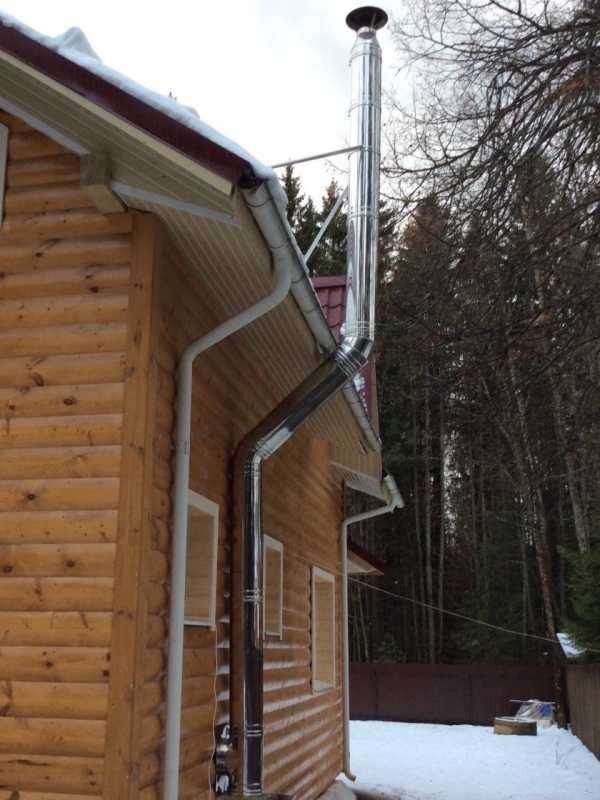

Снаружи на улице, возле отверстия в стене, устанавливаем так называемую «ревизию», поскольку в ней собирается сажа, которую нужно чистить, закрепляем «ревизию» в самой нижней части конструкции дымохода. К крепежу «ревизии» нужно отнестись ответственно, используя крепкие кронштейны, поскольку на ней будет лежать почти весь вес дымохода.

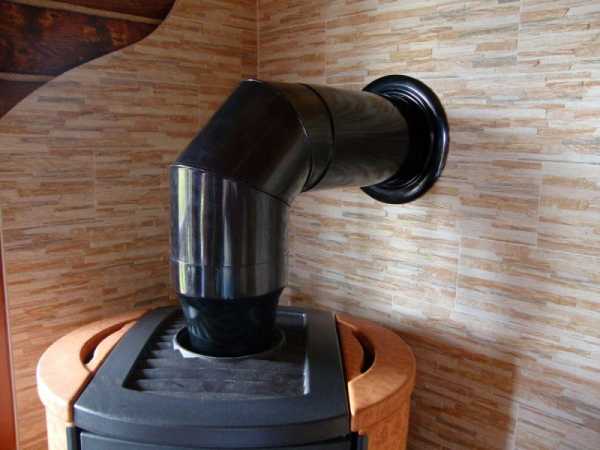

После нужно подсоединить топку к «ревизии». Так как диаметр трубы топки и дымохода может отличатся, нужно использовать переходники.

Первичная труба, которая подсоединяет топку и «ревизию», идёт без изоляционной ваты, поскольку в этом месте, из-за близкого расстояния к топке, очень высока температура, от которой изоляция может окаменеть и даже привести к пожару.

Дымоходную трубу в стене обкладывают базальтовой бумагой и закрывают плиткой, кирпичом, деревянной или металлической панелью.

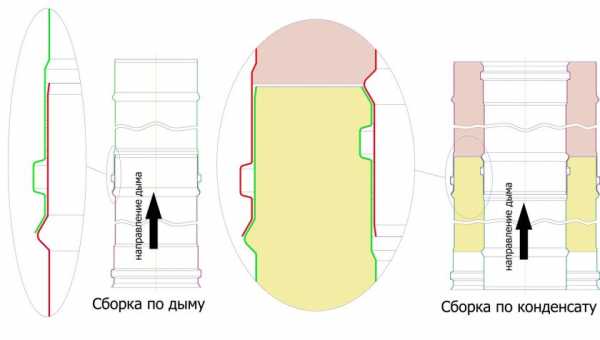

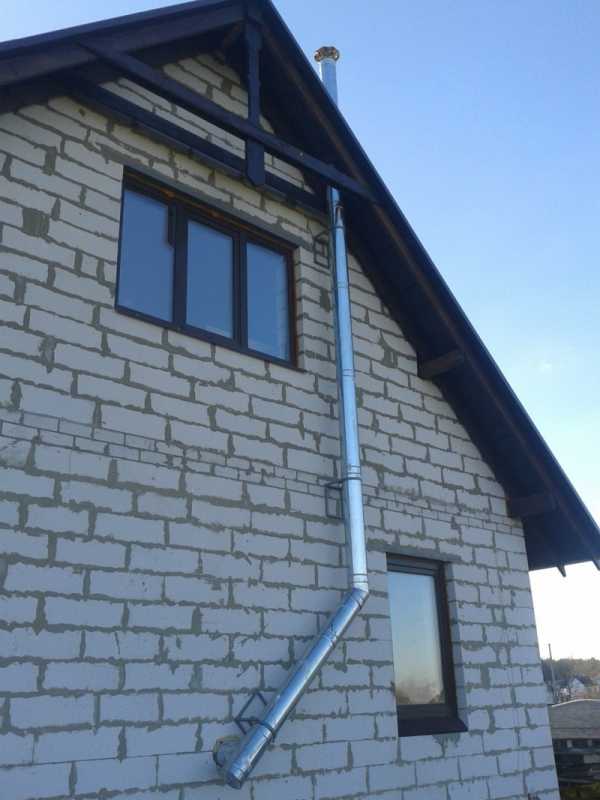

После снизу вверх, начиная с «ревизии» нужно протянуть секции к крыше дома. Каждая секция на конце имеет разный диаметр трубы, поэтому они соединяются последовательно, в одну сторону и в одном положении. Ещё один крепёжный кронштейн крепится на краю крыши. В верхней части дымохода обязательно должен быть козырёк, для того чтобы внутрь не попадали осадки.

Соединяются секции между собой хомутами (они идут в комплекте), а щели между секциями заполняются специальным слоем огнестойкого герметика. Соединять секции между собой нужно очень тщательно, поскольку плохая герметичность уменьшит тягу.

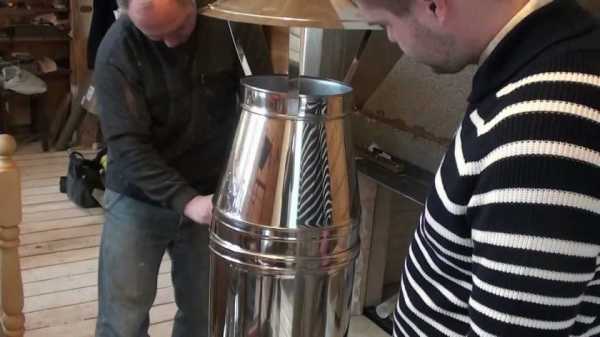

Фото сэндвич дымоходов













dizajninterer.ru

Нержавеющие дымоходы — монтаж, основные характеристики и подбор стали (125 фото)

Систему отопления необходимо продумать, как будут отводиться продукты горения. Оптимальное решение – дымоходы из нержавеющей стали, эти трубы полностью удовлетворяют необходимым стандартам.

Неоспоримые плюсы

Нержавейка является популярным материалом, его достоинства уже смогли оценить многие потребители. Основные преимущества таких дымоходов:

• долговечность;
• отличная прочность;
• возможность создавать сложные системы;
• функциональность;
• низкая стоимость.

Нержавеющие дымоходные трубы обладают большей прочностью по сравнению с кирпичными, последние разрушаются под воздействием температурных колебаний. Металлические изделия практически не подвержены коррозии, на них не могут повлиять химически агрессивные вещества.

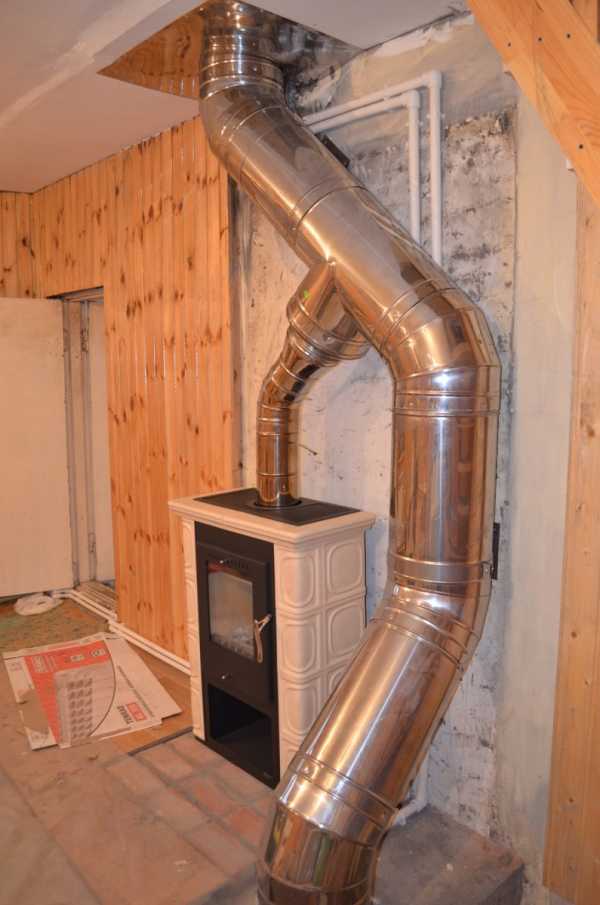

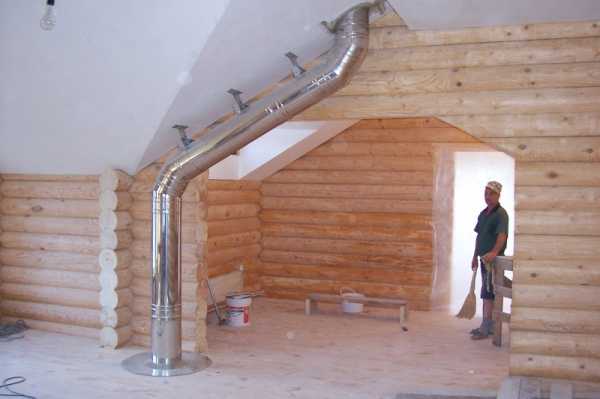

Структура дымоходной системы из стали модульная, отличающаяся удобной эксплуатацией: при необходимости легко производить замену любой детали конструкции. Выполняя монтаж, приходится использовать специальные отводы, позволяющие обходить архитектурные конструкции с инженерными блоками.

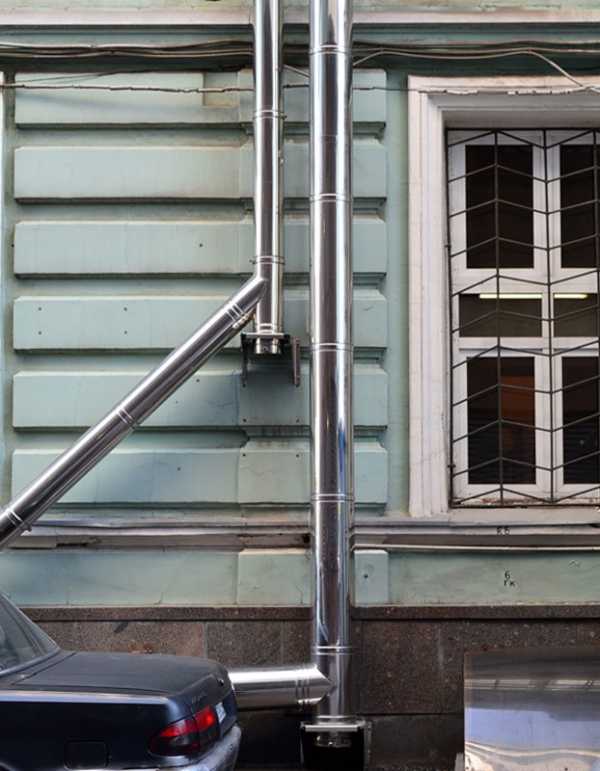

На фото нержавеющих дымоходов видно, что трубу можно сдвигать в любом направлении, не меняя расположения котла. Примечательно, что в этом случае проводить чистку придется не так часто: дымоотвод обладает круглым сечением, поэтому на внутренней поверхности продукты горения оседают меньше.

Разновидности, выпускаемые современными производителями

Виды нержавеющих дымоходов:

• однослойный;
• гофрированный;
• сэндвич.

Первый вариант представляет собой однослойную дымовую трубу из нержавейки с толщиной от 0,6 мм до 2 мм, стальное изделие стоит дешево, но область его применения имеет ограничения: ее можно устанавливать только в хорошо утепленных помещениях.

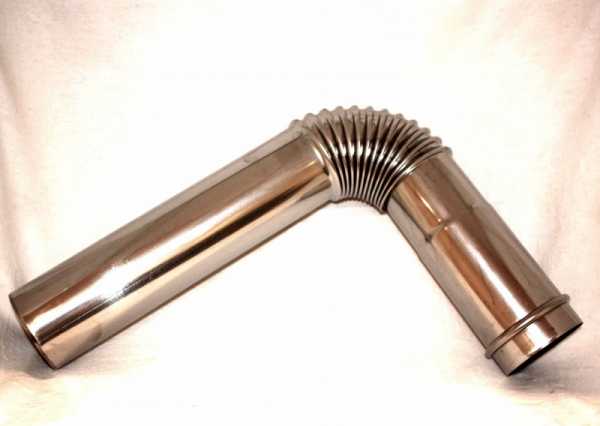

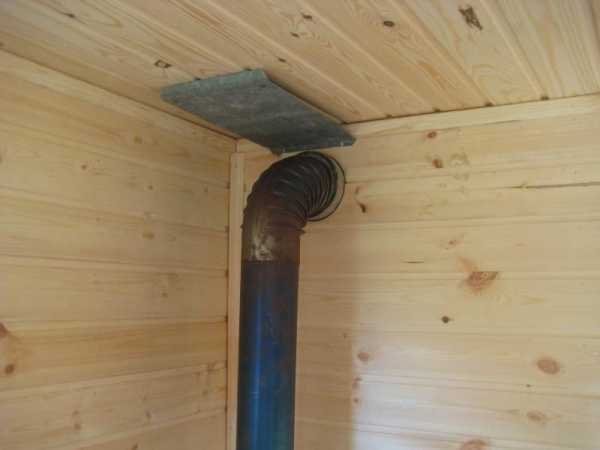

Гофрированные трубы незаменимы, когда требуется обустроить криволинейные переходы, аналоги здесь не подходят. Требуются нержавеющие изделия, которым не страшны высокие температуры, гофрированные детали не деформируются даже при 900 градусах, через них отводятся продукты сгорания.

Универсальными вариантами считаются сэндвич-дымоходы из нержавеющей стали, их монтируют двумя способами: в помещении и с улицы. Каждое изделие состоит из трех слоев: между наружным и внутренним слоями покрытий находится минвата-материал, не поддерживающий горение.

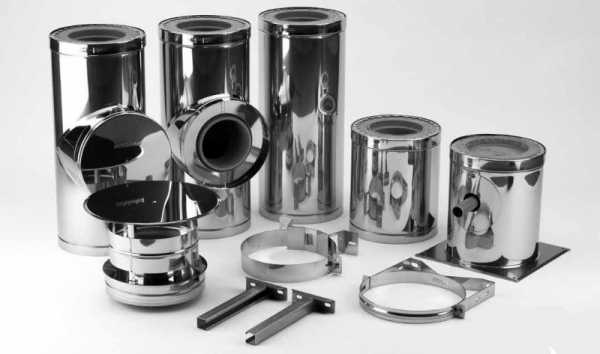

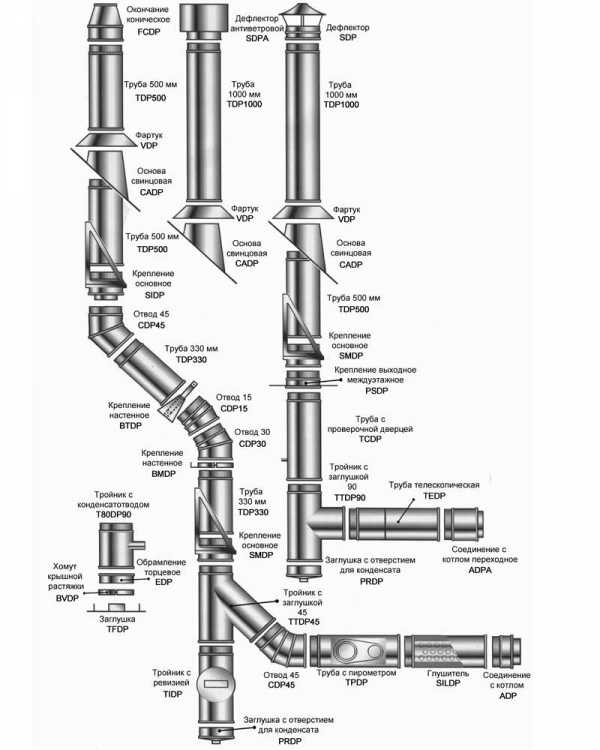

Составляющие дымохода

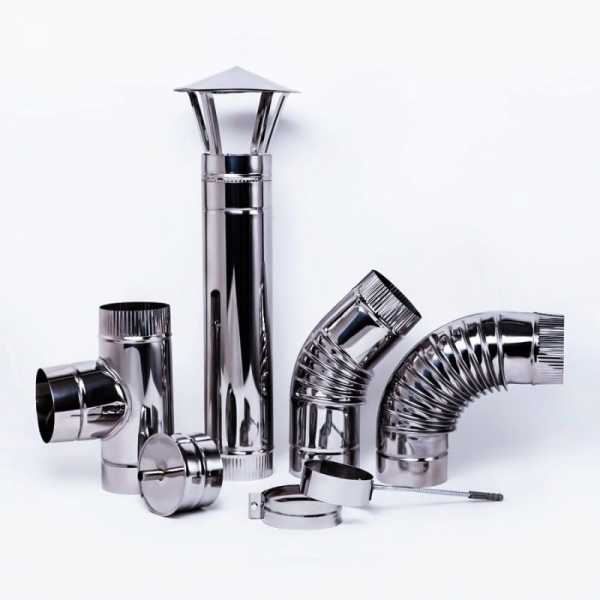

Ассортимент нержавеющих элементов разнообразен, что позволяет монтировать достаточно сложные дымоходные системы.

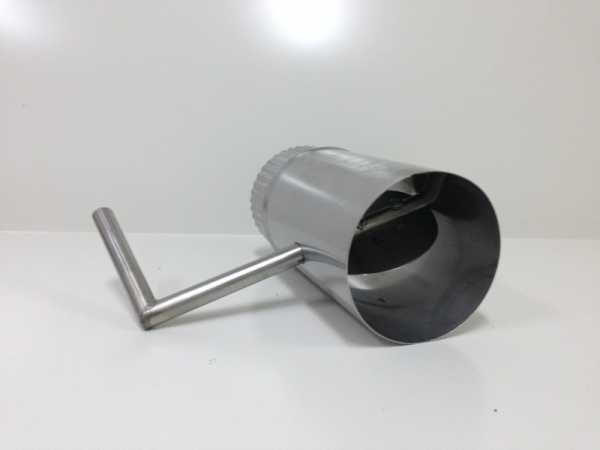

Длина прямых труб варьируется в пределах 33-100 см, их характерная особенность – наличие специального сопряжения раструба, что позволяет не использовать какие-либо детали дополнительно.

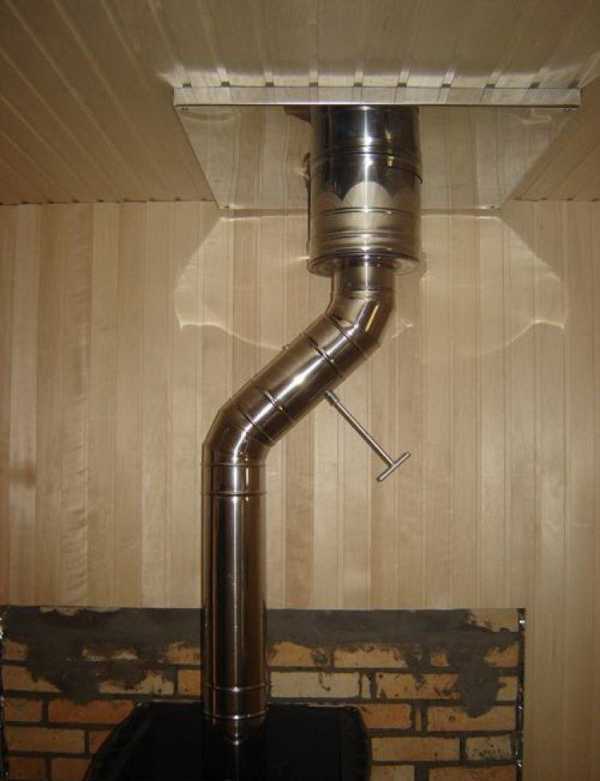

Колено 45 градусов или отвод понадобится домашнему мастеру, когда дымоотвод меняет свое направление, деталь устанавливается на вертикальном участке.

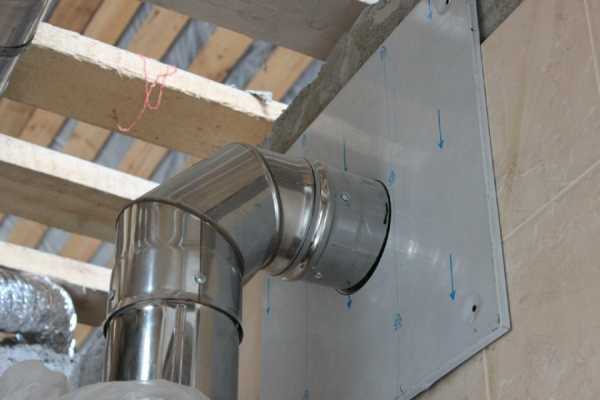

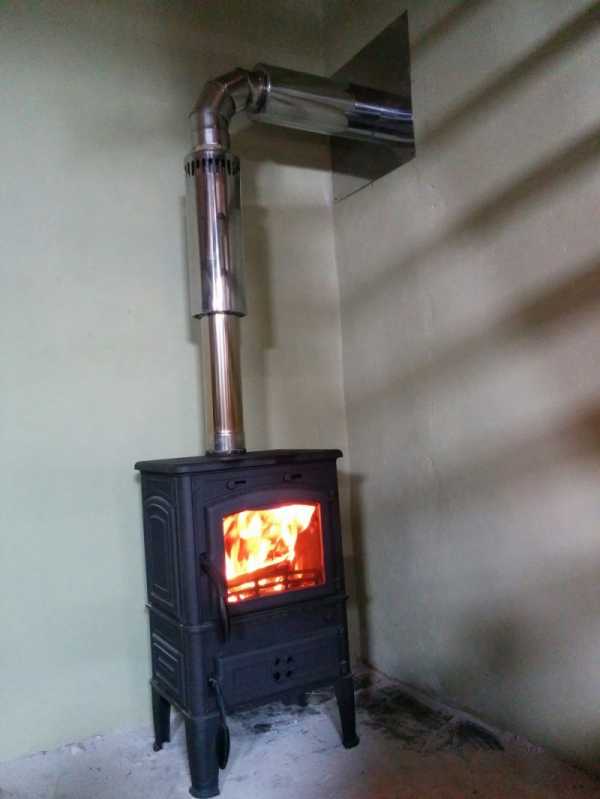

Отвод 90 градусов требуется при переходе небольшого участка отопительного оборудования, расположенного горизонтально, к основной части дымоходной трубы.

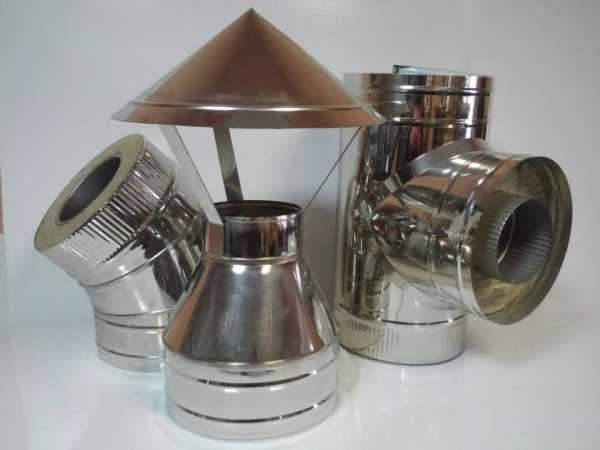

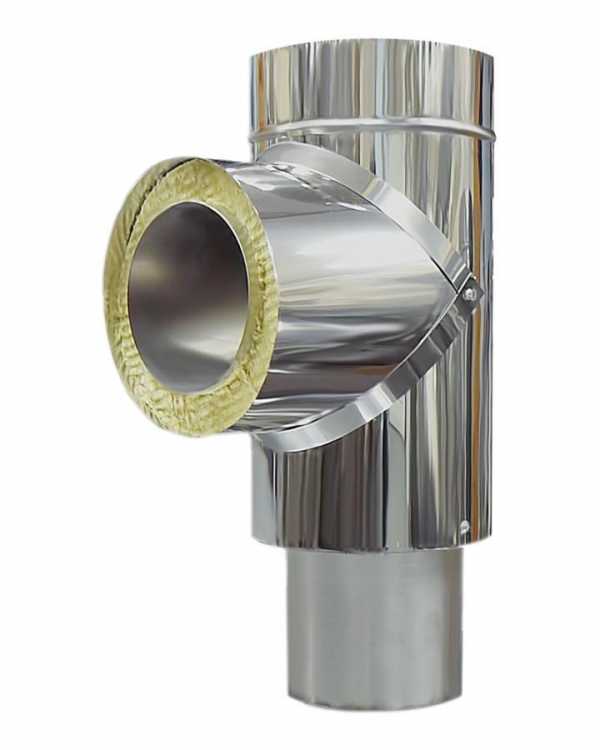

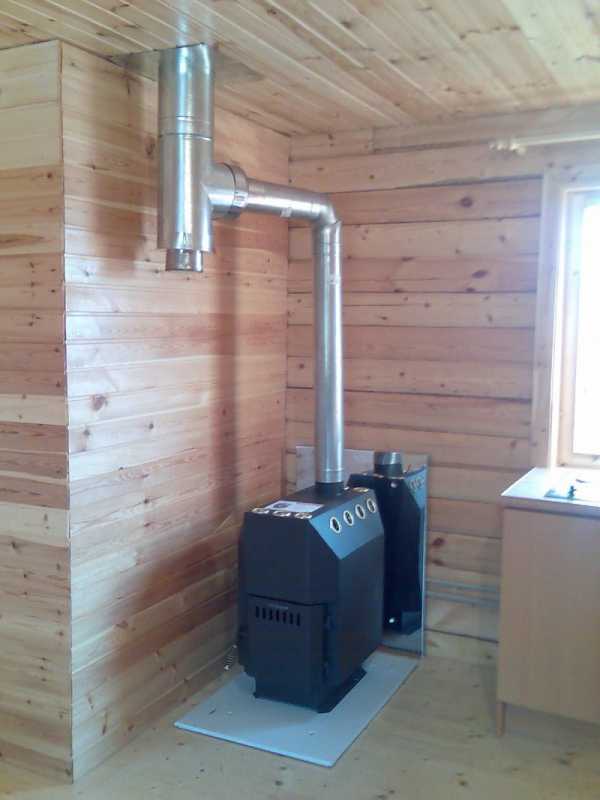

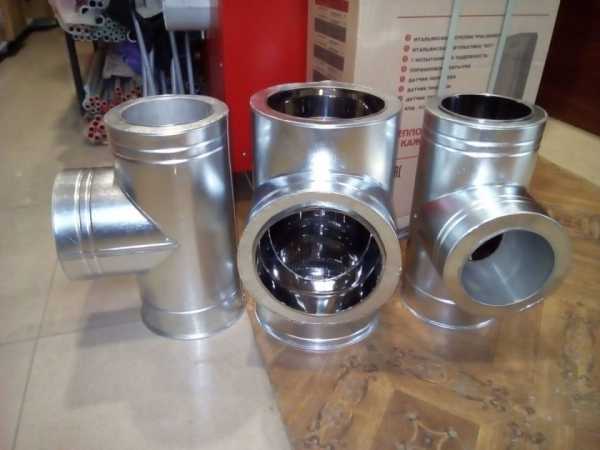

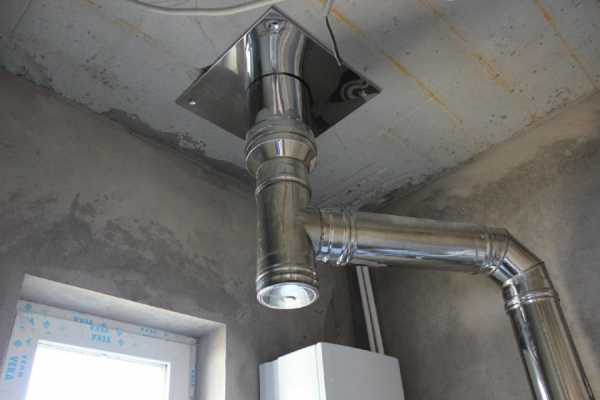

Тройники с углами, равными 45 и 87 градусов, ставят там, где монтируют сборник конденсата, а когда используют одновременно 2 отопительных агрегата, их подсоединяют к общей системе дымохода.

Если необходимо подключить сразу 2 устройства, понадобится согласовать это с контролирующими органами.

Монтаж сборника конденсата требуется, чтобы в дымоходной трубе не скапливалась влага, деталь устанавливают внизу вертикального участка. Для чистки и осуществления контроля над работой дымоотводящей системы котельных нужны ревизионные элементы.

К верхним частям дымохода относятся следующие детали:

• искрогаситель;

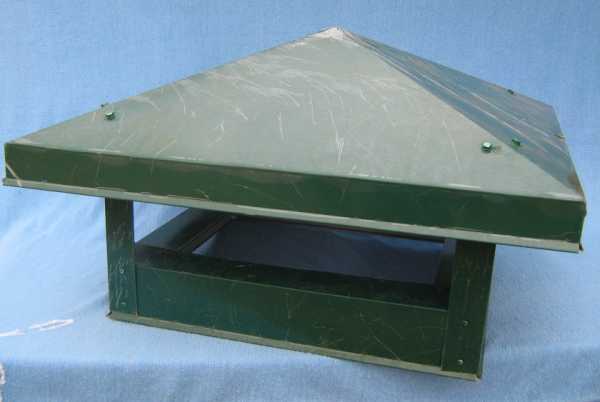

• колпак;
• гидроизоляционная юбка;
• специальные элементы, предназначенные для прохождения сквозь стены.

Монтаж дымоотвода из нержавейки

Самостоятельно устанавливать систему можно только после согласования с контролирующими органами и приобретения всех необходимых составляющих.

Стыки труб следует обрабатывать с помощью герметика, его состав должен выдерживать значительные температуры до 1,5 тысяч градусов. Тогда тяга не будет уменьшаться, кроме того, удастся избежать проникновения в помещение опасных продуктов, образующихся при сгорании топлива.

Полезные рекомендации

Успешно решив задачу, какой дымоход выбрать, домашний мастер сможет его правильно установить, если познакомится с несложными правилами:

• Хорошую тягу обеспечивает труба с высотой не менее 5 м.
• Горизонтальные участки не должны быть длиннее 1 м.
• Когда дымоход монтируется в неотапливаемом помещении или на улице, понадобится сделать его термоизоляцию.
• Если дымоход проходит через кровлю, построенную с помощью горючих материалов, обязательно устанавливают искрогаситель.

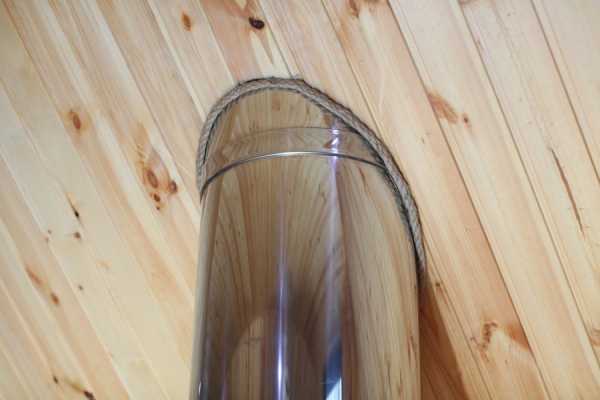

Стыковывать трубы в стене категорически запрещается, когда каналы дымохода не изолированы, его следует фиксировать на расстоянии от перекрытия, равном как минимум 1 м.

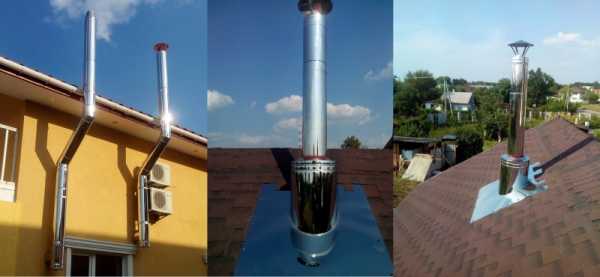

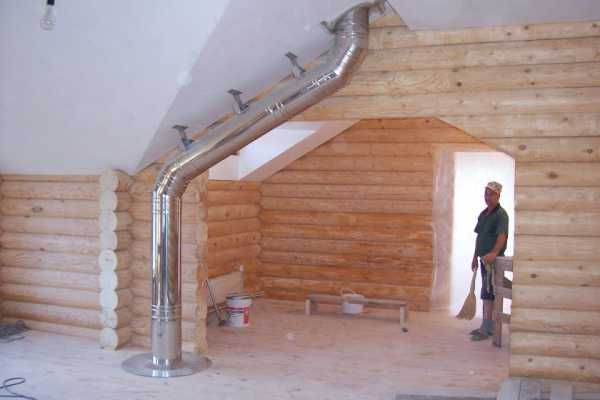

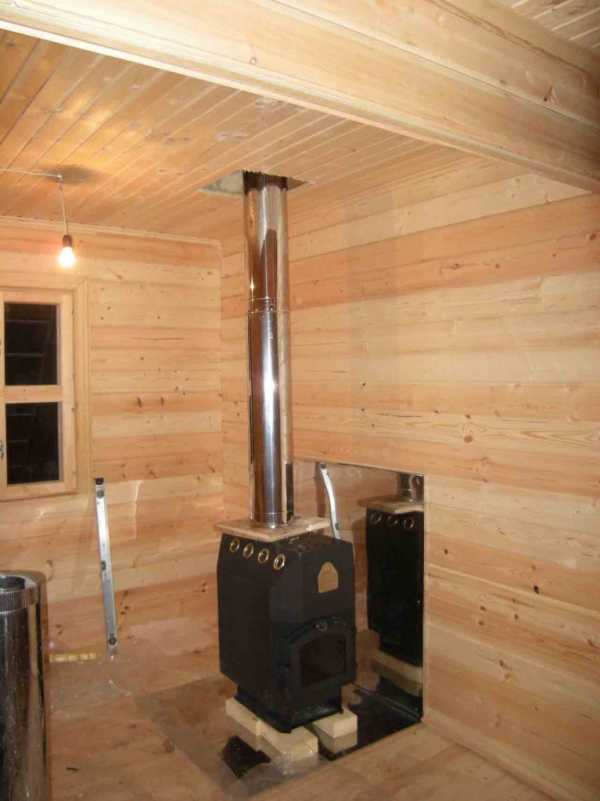

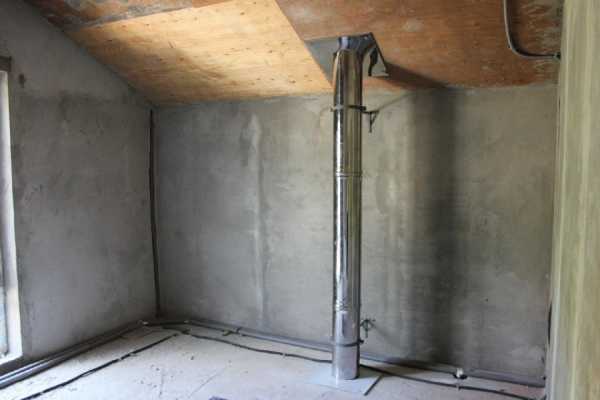

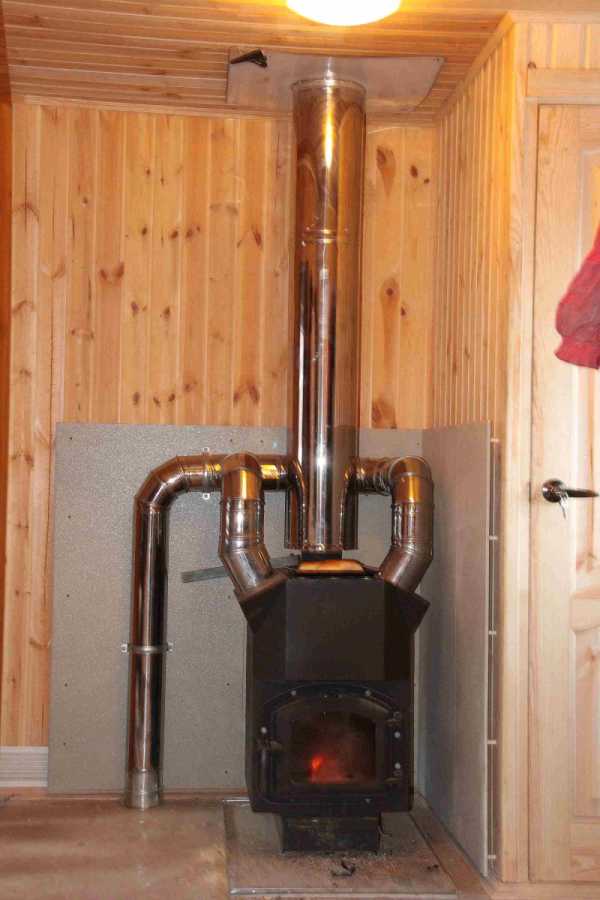

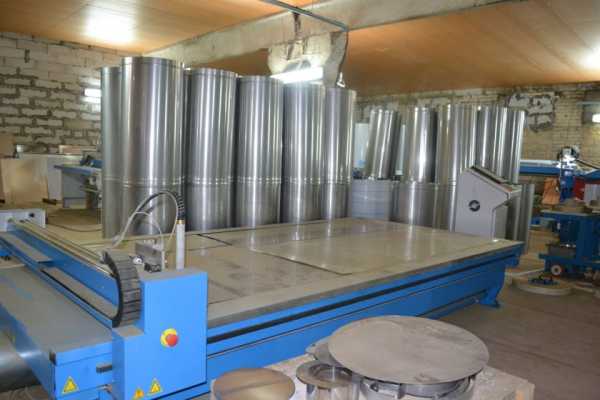

Фото нержавеющих дымоходов

Также рекомендуем посетить:

mojdominfo.ru

Монтаж дымохода своими руками — как сделать дымоход (+фото)

Камин — это важный элемент для создания в загородном доме приятной и комфортной обстановки. Чтобы обеспечить его нормальную работу, необходима правильная установка дымохода. Корректно смонтировав систему для отвода продуктов сгорания, можно обезопасить камин или печь от различных неприятностей и оптимально обогреть помещение. При неправильной установке можно спровоцировать нежелательное задымление, получить обратную тягу, повысить вероятность возникновения пожара. В этой статье мы расскажем про монтаж дымохода.

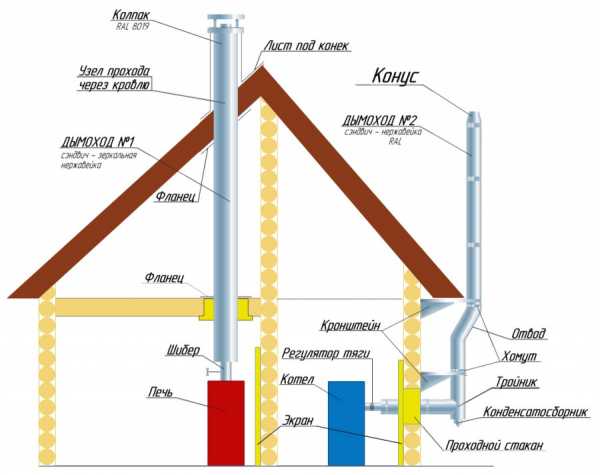

Конструкция

Изоляция дымохода

Дымоходы обустраиваются для максимально эффективного отвода образующихся продуктов горения. Начало системы находится в котле, а основная часть — это вертикальный канал. Дальше идет перекрытие и разделка канала, после чего он переходит в лежень. Ещё одна вертикальная труба находится над коньком крыши и завершает собой конструкцию по отведению дыма.

За счет перепадов давления и температуры возникает тяга — направленное движение воздуха снизу вверх в дымоходе. Именно тяга обеспечивает правильное и стабильное функционирование любой отопительной системы. Трубы в канале дымоотвода должны обладать максимальными аэродинамическими характеристиками, в связи с чем преимущественно выбираются конструкции с круглыми сечениями. В такой конфигурации, имеющей гладкие стенки, дым может беспрепятственно подниматься вверх, не образуя никаких завихрений.

Обратите внимание! Для того, чтобы не образовывался конденсат, утеплите трубы с внешней стороны.

Материалы

Дымоход-сэндвич

При установке дымохода необходимо отталкиваться от характеристик печки или камина: типа отопительного прибора, температуры отходящих газов, КПД печки и его месторасположения в доме.

Кирпичный канал

До недавнего времени самые популярные варианты дымоотводов были кирпичными, поскольку кирпич без проблем выдерживает высокие температуры. И хотя такие дымоходы являются актуальными и сегодня, они не подходят для новых типов современных теплогенераторов, использующих жидкое топливо, имеющих больший коэффициент полезного действия, чем твердотопливные. Это происходит за счет того, что температура нагрева в результате сгорания топлива очень низкая и находится на отметке ниже 160 градусов. При использовании таких новых печей, на стенках образуется конденсат, быстро разрушающий дымоход, сделанный из пористого кирпича и асбестоцемента. Чтобы избежать разрушения, стоит применять в процессе его строительства плотные негорючие материалы, например, сталь, керамика или шамот.

Обратите внимание! Главные преимущества современных дымоотводов из стали – это их гладкая зеркальная поверхность. Полированная поверхности дает возможность дыму беспрепятственно выходить наружу.

Как обеспечить тягу

Хорошая тяга, отсутствие на стенах печи или камина задымления являются залогом создания в доме комфортных условий. Лучшим вариантом в соотношении цена/качества выступает специальный дымоотвод “сэндвич”-типа. Данный теплоизолированный канал имеет очень внушительный срок службы, минимальные показатели по образованию конденсата и появлению сажи.

Обратите внимание! Для расчета основных параметров дымохода, таких как диаметр и сила тяги, применяют основное правило – если увеличивается высота трубы, то соответственно и сила тяги должна увеличиваться. Если не придерживаться этого правила, будет получаться эффект “захлебнувшегося” отходами сгорания дымоотвода, когда дыма будет больше, чем он сможет отвести наружу. В правильно спроектированных системах, сначала рассчитывается их максимальная функциональность, а только потом уже внешний вид и прочие элементы.

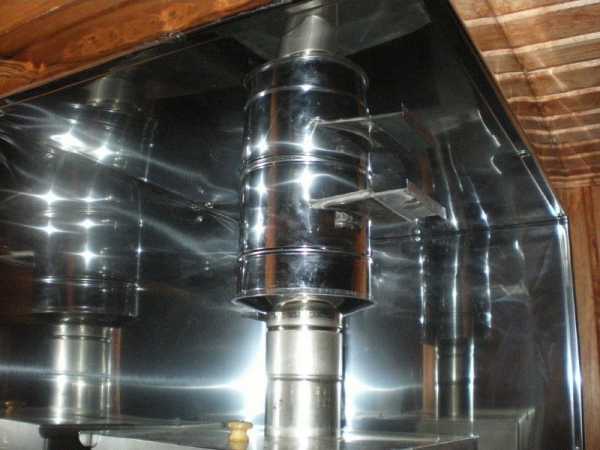

Изолирование горючих материалов

Конструкция зависит от места установки и особенностей помещения. Так для внутреннего дымоотвода надо выполнить такие дополнительные работы, как установка опор, защитного кожуха и разделки. Проводить утепление в этом случае нет необходимости, нужно лишь сделать изоляцию. В вариантах наружных приставных систем, обычно состоящих из газохода, основного стенного кронштейна и секций, обязательно качественное утепление трубы. Обычный цилиндр будет наилучшим вариантом формы дымохода, обеспечивающим беспрепятственный проход дыма.

Обратите внимание! При выборе иной формы стоит придерживаться простых схем устройства дымоотвода, так как сложные варианты обычно становятся причиной накопления в них сажи. Высота канала должна быть не меньше 5-ти метров.

Установка

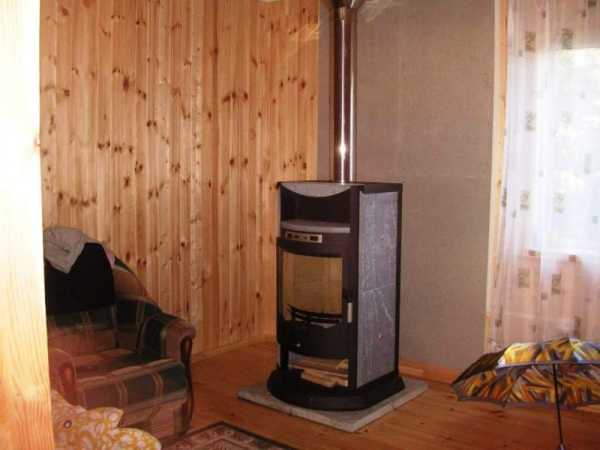

Крепление внутри дома

Сборка системы, как правило, проводится снизу-вверх. Монтаж трубы правильно делать в такой очередности — каждый последующий её отрезок вставляется в звено предыдущего. Такое проведение операций позволяет защитить дымоход от попадания в него влаги и конденсата. Для обеспечения лучшей защиты и герметичности, стоит использовать термостойкий герметик.

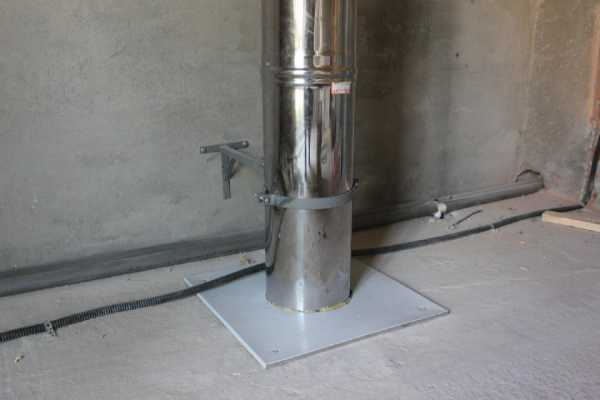

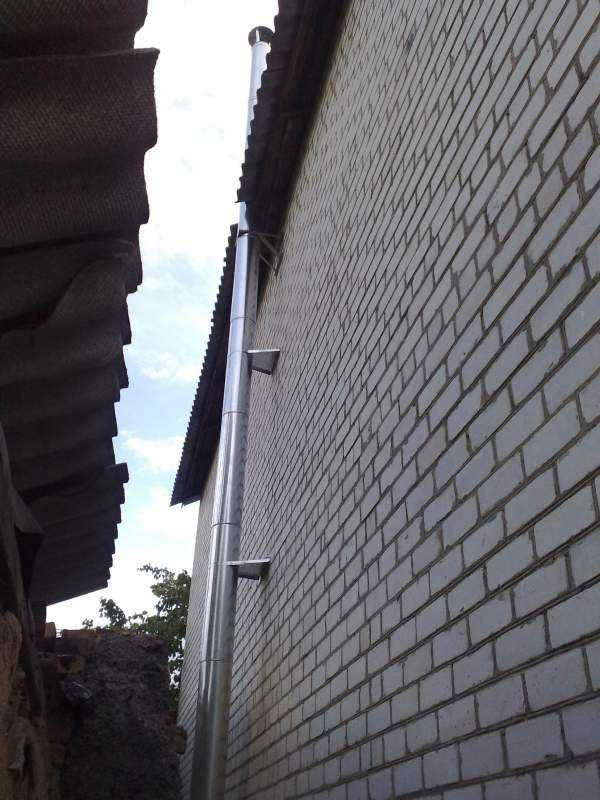

Все образующиеся при сборке стыки нужно фиксировать с помощью специальных хомутов. Вдоль прокладки производите установку кронштейнов, с шагом примерно в 2 метра, они будут служить крепежём конструкции к зданию. Обязательно проводите проверку участков, расположенных горизонтально, исключая их соприкосновение с другими коммуникациями, такими как газ и электропроводка.

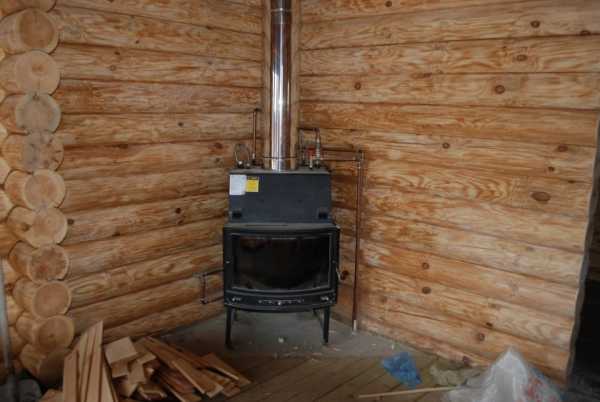

Обратите внимание! При расположении трубы рядом с легковоспламеняющейся отделкой, обязательна термоизоляция этого участка.

Для должной защиты наружной части дымоотвода от различного рода погодных явлений, можно воспользоваться дефлекторами, флюгерами. Хотя такая защита не всегда уместна. Так, для печей на газовом оборудовании – это будет строгим нарушением техники безопасности.

Кладка кирпичного дымохода

Схема кладки дымохода из кирпича

Кладка кирпичного дымохода требует очень высокой квалификации и большого опыта. Не имея наработанной практики, необходимо постоянно изучать все доступные специализированные информационно-обучающие материалы (литература, видео) по этой теме. Для сооружения того же внутреннего кирпичного канала очень большой опыт не потребуется. Нужно оставить незаложенную шахту в основной несущей стене, размеры которой будут равны кирпичу в горизонтальном положении.

При обустройстве обособленной конструкции кирпичного типа, стоящей отдельно и не примыкающей к стене, работы осуществляются крайне аккуратно. Кладка производится более точно, стенки должны быть очень ровными, а углы конструкции — прямыми. Очень важна строгая вертикальность создаваемого канала. В кладке стоит заранее предусмотреть специальные отверстия, а в нижней части сделать люк для дальнейшего удаления образующейся сажи.

Главные ошибки

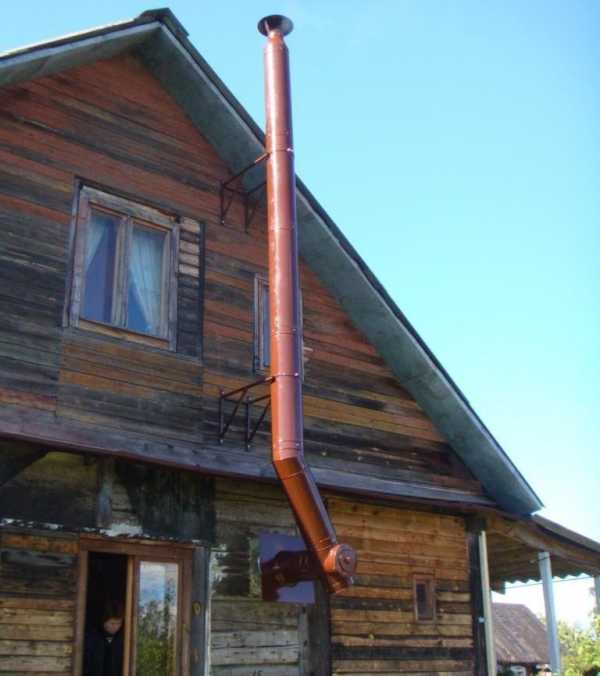

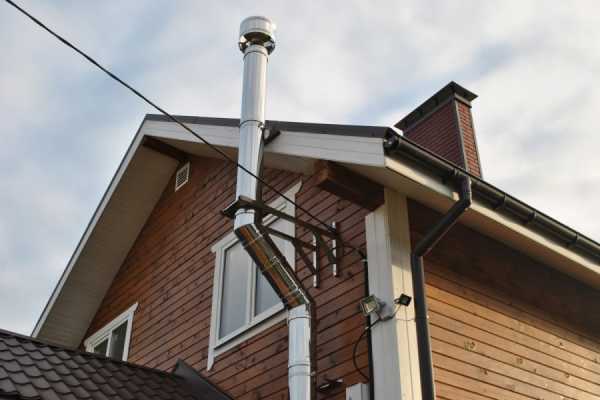

Выход через стену

Некоторые ошибки, допускаемые во время строительства, могут стать причиной пожара или отравления угарным газом. К последствиям можно отнести дорогостоящую переделку дымохода. Нужно правильно выбрать материал для кладки. Так, для одних видов печей и каминов подойдет обычный кирпич, а в других его применение будет просто недопустимо.

Ошибки, которые являются самыми опасными и приводят к невозможности эксплуатации всей системы:

• плохая изоляция;
• неправильная установка вентиляционной системы, что приводит к попаданию дыма и угарного газа в дом;
• внесение изменений в конструкцию или ремонт без предварительных расчетов.

Это все нюансы возведения дымоотвода, но их надо знать приступая к строительству. Внимательно изучите требования к созданию отопительной системы и кладке камина, так как в случае халатности и неквалиффицированности очень высок риск возникновения несчастного случая. Получите консультацию мастера или пригласите его осмотреть построенный дымоход.

Фото

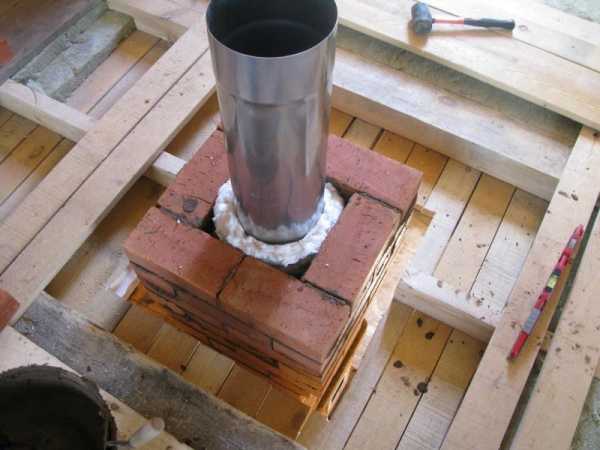

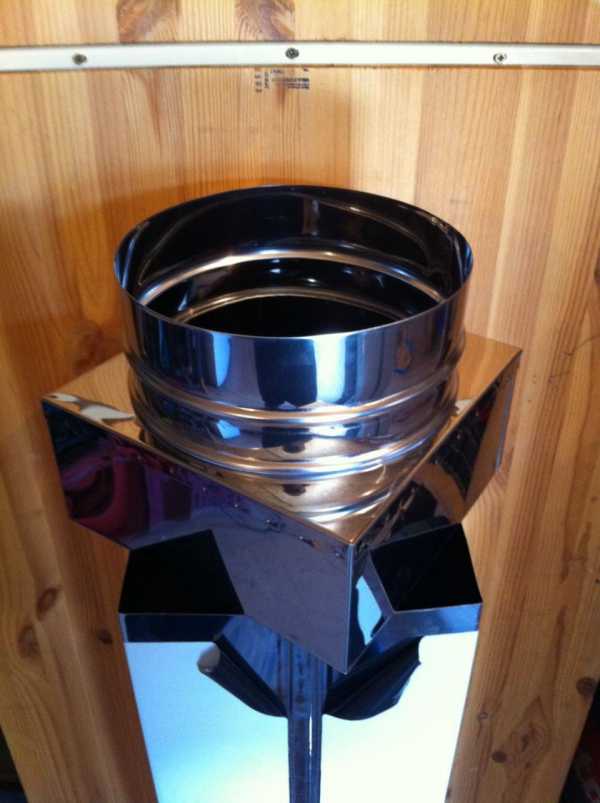

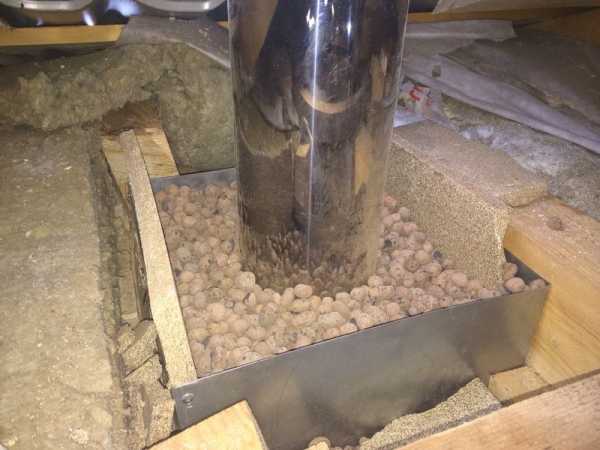

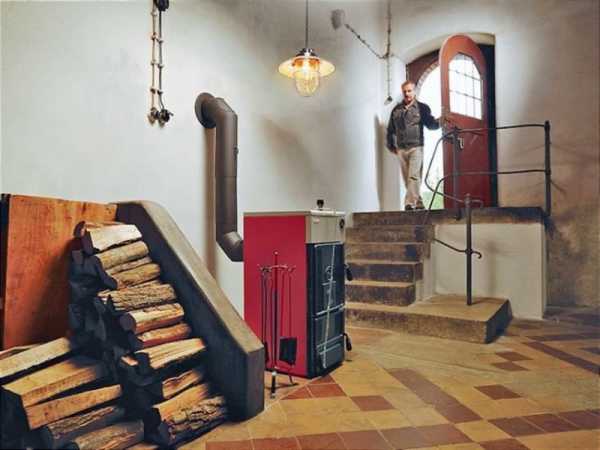

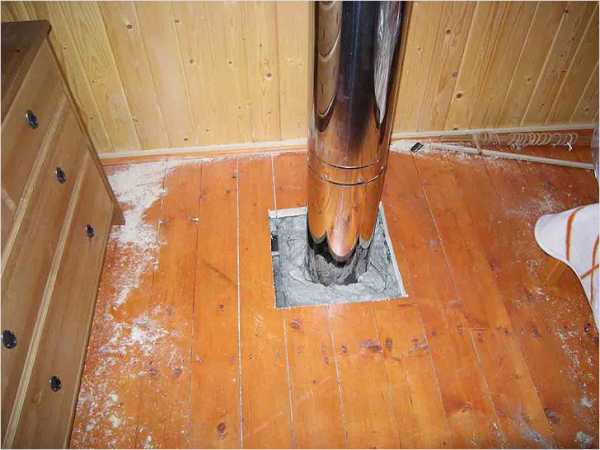

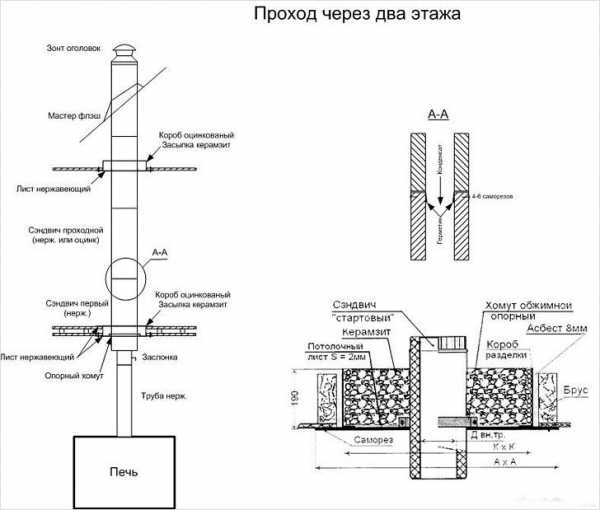

Из кирпича Дымоход для твердотопливного котла Высота труб относительно конька Схема прохода трубы через два этажа Сборка сэндвич-дымохода Разводка системы отвода газов Проход через перекрытие От котла к дымоходу

Последняя редакция: 12.05.2017 Автор: Бундикова Полина Сергеевна

kryshasvoimirukami.ru

Типы и виды дымоходов, их достоинства и недостатки

16.05.2014

Мы все знаем, что такое дымоходы и зачем они нужны. Я также думаю, что многие догадываются, насколько важно правильно выбрать и установить систему дымоудаления. Поэтому отбросим лирику и перейдем к описанию разных типов дымоходов.

Наиболее распространенные виды дымоходов:

Кирпичные дымоходы

↑

Один из самых старых и до недавнего времени самый популярный вид дымоходов. Изготавливается из керамического полнотелого кирпича. Канал располагается в кирпичной кладке.

Достоинства кирпичных дымоходов

• высокая механическая прочность;
• теплоемкость — нагретый дымоход впоследствии долго отдает тепло;
• пожарная безопасность (при соблюдении требований).

О недостатках кирпичных дымовых труб следует рассказать более подробно. Это позволит оценить преимущество других типов дымоходов в сравнении с кирпичными.

Прямоугольное сечение

Прямоугольное сечение неидеально с точки зрения тяги. Скорость прохождения топочных газов в углах (грубо, но в целом верно) заметно ниже, что нежелательно.

Неровная внутренняя поверхность

Выступы и углубления снижают скорость прохождения дыма. Кроме того, на них оседают конденсат и сажа. Сажа всегда содержит некоторое количество оксидов серы. Еще больше оксидов серы содержится в продуктах сгорания природного газа (в газ специально добавляют серосодержащие соединения, чтобы он приобрел характерный запах). Вода и оксиды серы вступают в реакцию с образованием сернистой (довольно слабая) и серной (очень сильная) кислот. Кислоты очень активно разрушают материал дымохода. Чем больше сажи, тем быстрее разрушается кирпич. На фото ниже видно, как разрушается кирпичный дымоход под действием кислоты.

Пористая структура глины

Поры поглощают конденсат со всеми растворенными в нем веществами. Таким образом, кирпичные дымоходы постепенно разрушаются не только снаружи, но и изнутри.

Большой вес

Масса кирпичного дымохода настолько велика, что зачастую для него создается отдельный фундамент. Иногда печь и дымоход приходится строить еще до начала строительства.

Долгий и сложный монтаж

Из всех существующих сегодня видов дымоходов кирпичные предъявляют самые высокие требования к квалификации монтажника и требуют наибольших трудозатрат при возведении. Это серьезно ограничивает сферу их применения.

Сложное обслуживание и ремонт

На замену одного элемента стального дымохода уходит от двадцати минут до часа. Полноценный ремонт кирпичного дымового канала может занять несколько дней.

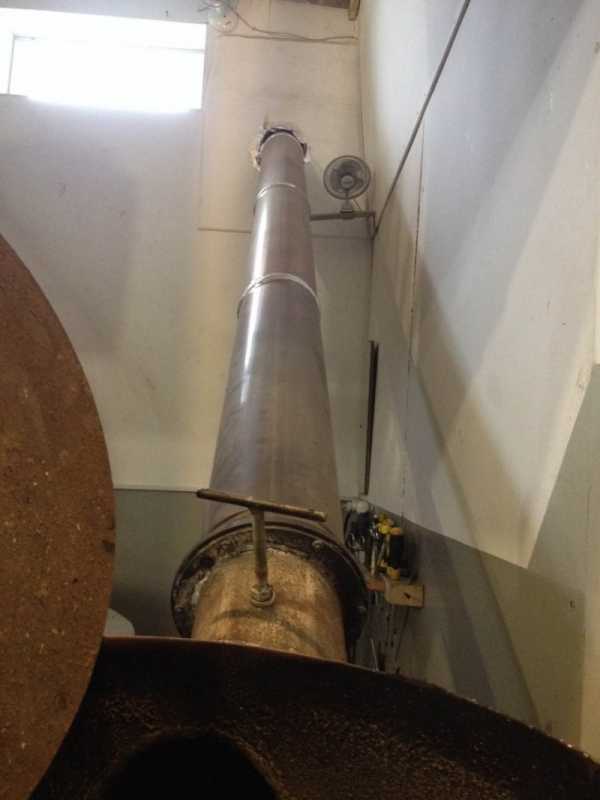

Модульные стальные одноконтурные дымоходы

↑

Модульный стальной дымоход собирается из отдельных элементов. Фактически это отрезки стальной трубы, хотя есть и более сложные элементы – например, тройники со стаканами для сбора конденсата.

Идеальным материалом для стальных дымоходов является жаропрочная кислотостойкая нержавеющая сталь толщиной от 0,6 до 1 мм. Такие дымовые трубы имеют наибольший срок службы. На практике для изготовления дымоходов используют любую нержавейку и даже оцинкованную сталь. Последняя – самое неудачное решение: слой цинка очень быстро выгорает, и в результате стенки дымового канала остаются незащищенными.

Достоинства стальных одноконтурных дымоходов

• круглое сечение;
• гладкая внутренняя поверхность;
• низкая стоимость;
• малый вес;
• простота и высокая скорость монтажа;
• простота ремонта;
• сравнительно высокая коррозионная устойчивость.

Недостатки стальных одноконтурных дымоходов

• отсутствие теплоизоляционного материала приводит к быстрому охлаждению топочных газов и образованию обильного конденсата. Кроме того, такие дымоходы требуют больших отступок при прохождении через конструкции из горючих материалов;
• стальные одноконтурные дымоходы имеют сравнительно небольшой срок службы – порядка 10…15 лет.

Стальные сэндвич-дымоходы

↑

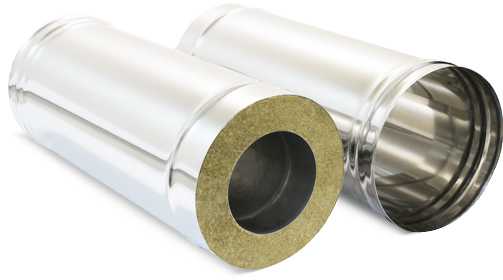

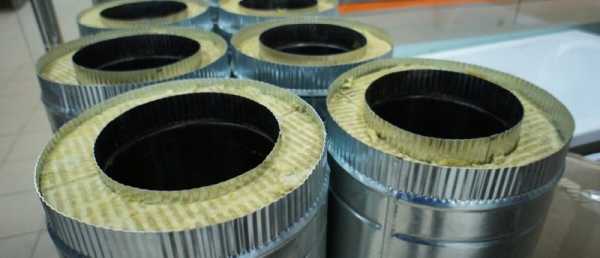

Двухконтурные сэндвич-дымоходы изготавливаются из двух стальных труб, между которыми находится слой негорючего утеплителя. Наличие утеплителя дает им дополнительные преимущества:

• сохранение температуры топочных газов и, как следствие, более высокая скорость их прохождения по дымовому каналу;
• образование минимального количества конденсата;
• возможность наружного монтажа;
• менее жесткие требования по монтажу внутри помещений.

Недостаток у двухконтурных стальных дымоходов только один – они дороже одноконтурных. Заметно дороже.

Стальные гофрированные дымоходы

↑

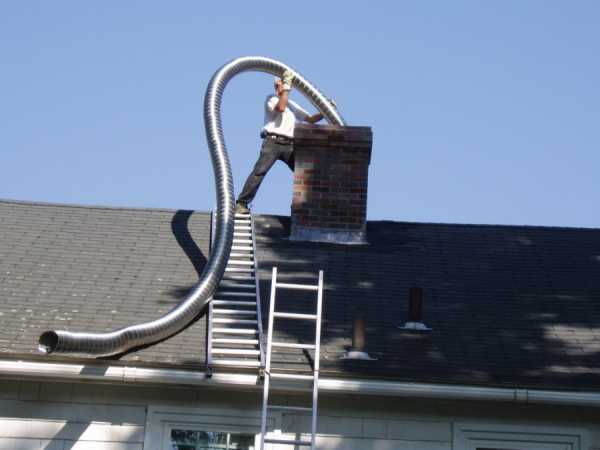

Стальной гофрированный дымоход представляет собой гибкую трубу, изготовленную из тонкой стальной ленты. Такой дымоход используется для гильзования изогнутых кирпичных дымовых каналов. Он прост в установке и обслуживании, но при это стоит довольно дорого и имеет небольшой срок службы.

Керамические дымоходы

↑

Керамические дымоходы появились в России сравнительно, но уже стали очень популярными – даже несмотря на их цену. Каждый элемент такого дымохода включает в себя три компонента:

• собственно дымоход из огнеупорной керамики;
• теплоизоляционный мат из негорючего утеплителя;
• защитный короб из легкого ячеистого бетона.

Этот вид дымоходов объединяет в себе практически все возможные достоинства:

• круглое сечение;
• гладкую внутреннюю поверхность;
• высокую огнестойкость;
• качественную герметизацию и теплоизоляцию;
• относительную простоту монтажа;
• надежность и долговечность.

Недостаток у трехкомпонентных керамических дымоходов только один – высокая цена.

Асбоцементные дымоходы

↑

Дымоходы из асбоцементных труб можно использовать для отопительных агрегатов с температурой топочных газов не выше 300 градусов. Такие ограничения связаны с низкой огнестойкостью хризотилцемента.

Достоинства асбестоцементных дымоходов:

• относительно малый вес;
• круглое сечение;
• простота монтажа;
• очень доступная цена (скажем прямо: это как раз тот тип дымоходов, который и сегодня можно купить за бутылку).

Недостатки асбоцементных дымоходов:

• низкая теплостойкость;
• малая механическая прочность;
• отсутствие утепления;
• сложности в создании поворотных элементов;
• ненадежная стыковка при помощи резиновых муфт;
• пористая структура материала;
• необходимость регулярной прочистки (возгорание сажи в асбоцементном дымоходе — это серьезная проблема).

В общем и целом их можно использовать, но с существенными ограничениями.

Полимерные дымоходы

↑

Гибкие полимерные дымоходы обычно используются для гильзования старых дымовых каналов из кирпича и бетона. Полимер имеет сравнительно низкую жаростойкость и поэтому такие дымоходы можно использовать для отведения топочных газов с низкой температурой (газовые котлы и колонки с высоким КПД).

Достоинства полимерных дымоходов

• гибкость;
• малый вес;
• простота монтажа;
• большой срок службы;
• низкая цена.

Недостатки полимерных дымоходов

• недостаточная устойчивость к воздействию высоких температур;
• отсутствие утепления;
• малая механическая прочность.

usadba.guru

Типы дымоходов – советы по выбору.

Безопасное пользование домашними каминами и печами во многом зависит от правильного выбора и устройства дымохода. При этом важно учесть параметры топки и вид топлива.

•

На фото:

Оптимальные материалы. Полнотелый керамический кирпич марки М75 или М50 (или специальные бетонные блоки с круглыми или квадратными каналами внутри – но и в этом случае дымоход называется «кирпичным»). Если кирпичный дымоход предназначен для отвода продуктов сгорания из котла, работающего на газе или жидком топливе, каналы должны быть снабжены подвижным вкладышем из нержавеющей стали или кислотостойкой керамики.

На фото: полнотелый кирпич М-75 от компании «Талицкий кирпич».

Кирпичный дымоход

Монтаж. Кирпичный дымоход сооружается при помощи цементного или цементно-известкового раствора одновременно со строительством стен дома и требует фундамента из полнотелого кирпича или армированного бетона, уложенного на уровне низа фундамента стены (ниже зоны промерзания грунта). Высота основания не менее 30 см, длина и ширина минимум на 15 см больше размеров самого дымохода.

Кладка. Прочность и герметичность дымохода обеспечивает правильное выполнение кладки — «перевязкой»: кирпичи выкладывают так, чтобы вертикальные швы перекрывались кирпичами предыдущего и следующего ряда. Кирпичи в стенах-перегородках между каналами следует хотя бы одним концом помещать в перпендикулярные наружные стены. И, наконец, чтобы выдержать главное требование к внутренней поверхности дымохода — она должна быть ровной и гладкой — применяют специальные шаблоны.

Расположение и размеры каналов. Дымоходные каналы прокладываются в стенах между отапливаемыми помещениями, чтобы из-за охлаждения не наступило ослабление тяги. Толщина перегородок между каналами — не менее 12 см. Минимальное сечение каналов, выложенных из кирпича, — 14×14 см. Если же каналы построены из элементов круглого сечения, их диаметр должен превосходить 15 см. В дымоходах высотой менее 5 м каналы нужно увеличить до 14×20 см или до диаметра 18 см.

Дымоход с несколькими каналами. Если дымоходу требуется больше одного канала (ширина однорядного канала от 38 см), их размещают в два ряда (от 64 см). Это решение не только эстетично, но и экономично. Каналы лучше группировать так, чтобы в общем дымоходе, выведенном над крышей, их оказалось как можно больше: они будут обогревать друг друга.

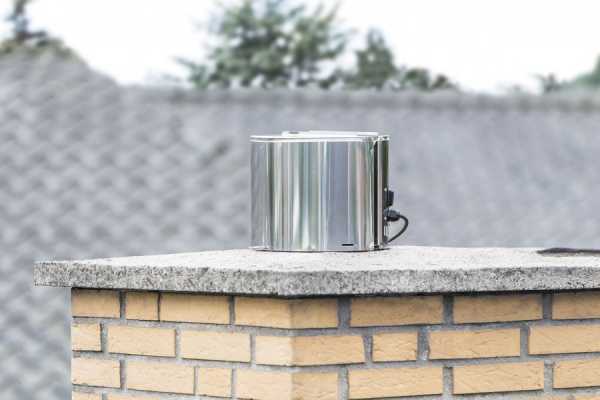

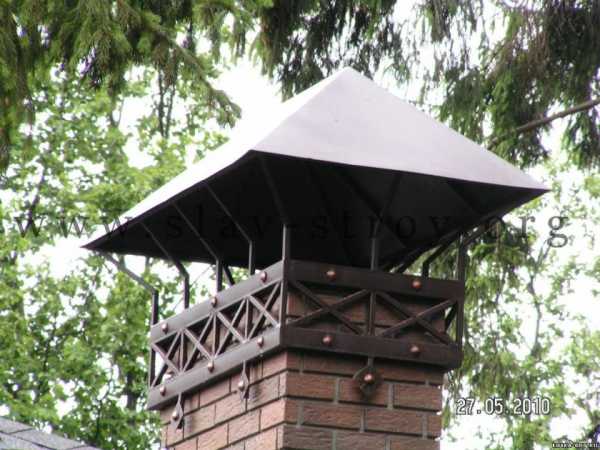

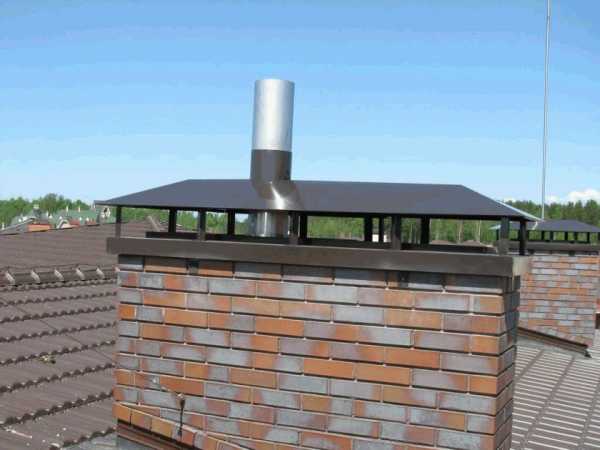

Оголовок. Дымоход заканчивается оголовком из бетона, армированного металлическими стержнями, края которого должны выступать за контур дымохода минимум на 10 см. В оголовке проделывают отверстия напротив дымового канала, а вентиляционные каналы выводят под оголовок в противоположных стенах дымохода, чтобы воздух не задувался внутрь. Выходные отверстия не должны быть меньше размера каналов.

Конкурентные преимущества. Кирпичные дымоходы благодаря своей теплоемкости идеальны для твердотопливных котлов и открытых каминов. Единственный минус — сложность постройки.

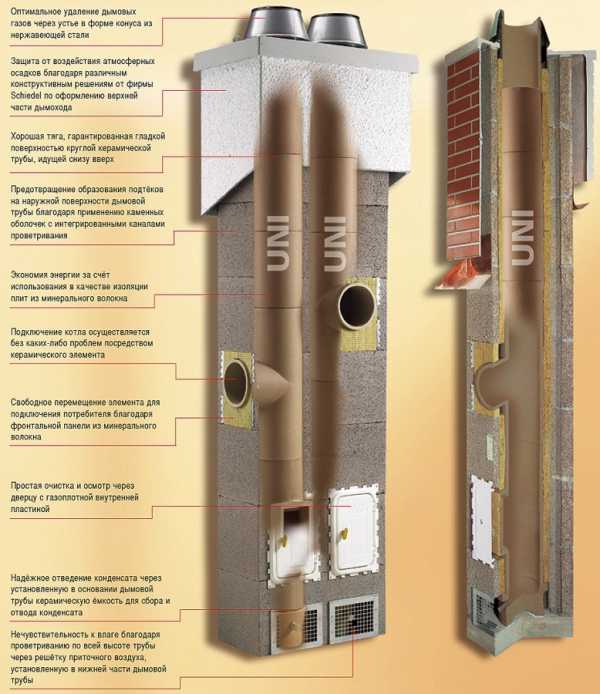

Оптимальные материалы. Модульные дымоходы делают из легкого бетона, керамических или силикатных блоков. Внутри располагают керамический или шамотный вкладыш. Если дымоход наружный, между вкладышем и бетоном прокладывают слой изоляции.

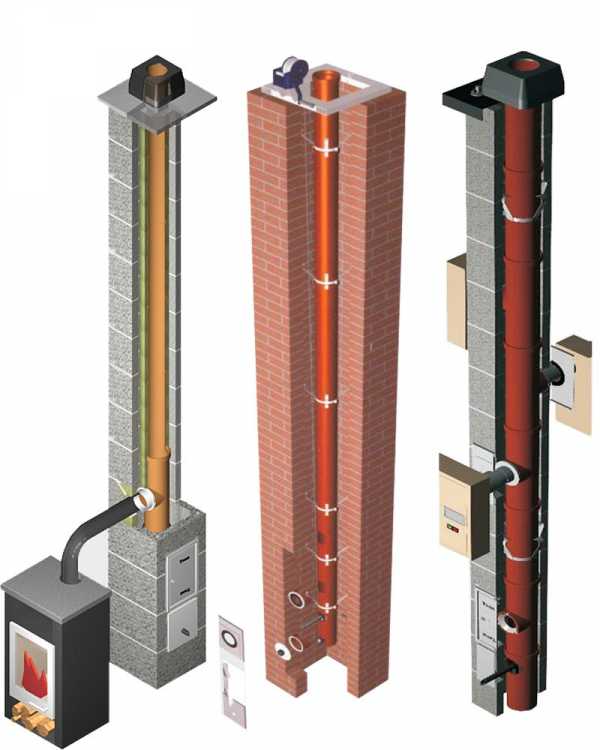

На фото: модульный дымоход от компании ICOPAL.

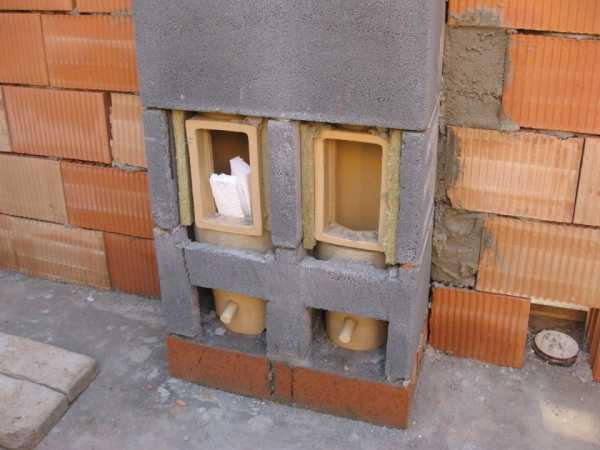

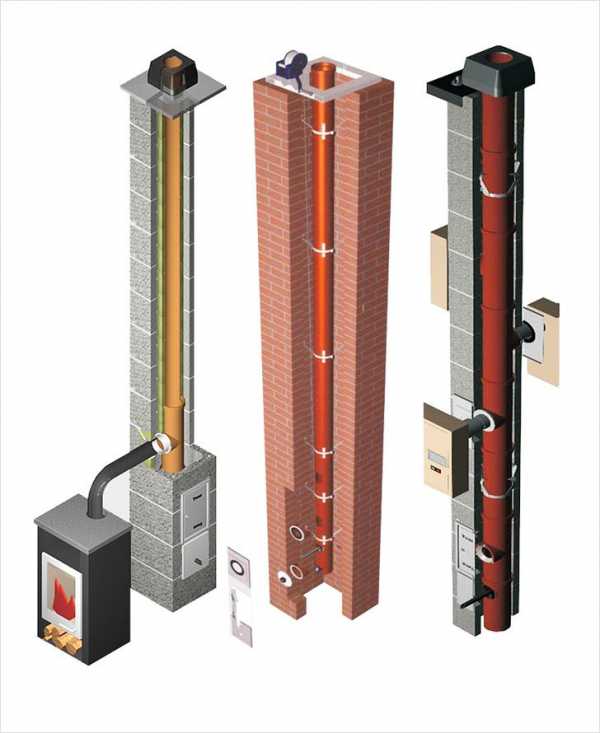

Дымоход из готовых блоков

Монтаж. Дымоходы из готовых блоков могут устанавливаться отдельно или пристраиваться к стенам — внутри или снаружи дома. Монтаж прост: нужно соединить все элементы, покрыть внутренний вкладыш слоем изоляции и уложить внешний блок.

Функции модульного дымохода. Модульный дымоход может предназначаться только для отвода продуктов сгорания или иметь еще и вентиляционные каналы, выполненные из керамических или керамзитовых блоков.

Количество каналов. Внешние блоки дымоходных систем производятся как с одним каналом (керамические или силикатные блоки), так и с несколькими (блоки из легкого бетона).

Полный комплект. В состав комплекта дымохода, кроме керамических труб, входят тройник для подсоединения котла, ревизионная дверца, отстойник конденсата со сливом и оголовок.

Конкурентные преимущества. Главные достоинства этого типа дымоходов — легкость монтажа и миниатюрные наружные размеры.

Оптимальные материалы. Двустенные стальные дымоходы выполняются из двух труб, между которыми проложен 5-сантиметровый слой теплоизоляции. Внутренние трубы производятся из нержавеющей стали, наружные – еще и из оцинкованной.

На фото: двухконтурный дымоход из нержавеющей стали ICS 5000 от компании Schiedel.

Стальной дымоход

Функции стального дымохода. Стальные дымоходы могут представлять собой как независимые конструкции, так и вкладыши для монтажа внутри кирпичного дымохода. Используются они, как правило, для отвода продуктов сгорания газовых и жидкотопливных котлов. Кроме того, существуют жаростойкие дымоходы, которые работают совместно с твердотопливными котлами и каминами.

Монтаж. Монтаж стального дымохода несложен: один элемент плотно вставляется в раструб другого. Для соединения дымохода с закрытой топкой, требующей более высокой герметичности, используются зажимные хомуты и уплотняющие прокладки.

Конкурентные преимущества. Нержавеющая сталь используется как для внутренней, так и для наружной отделки дымохода. Благодаря сформированным раструбам легкие стальные дымоходы можно возводить в уже готовом доме.

Правила устройства дымоходов

• Каждое отопительное устройство должно быть подсоединено к отдельному дымоходному каналу.
• Корпус дымохода сооружается из негорючего материала, способного выдержать температурное воздействие огня на протяжении часа.
• Дымоходные каналы должны быть герметичными, гладкими, вертикальными, без сужений. Если площадь сечения наклонных участков превосходит площадь сечения вертикальных, допустим уклон от вертикали до 30° с отклонением в сторону до 1 м.
• Эффективная высота дымохода от топки до выхода над крышей должна быть не меньше 4 м для газовой топки и 5 м для твердотопливной.
• Высота дымохода над прилегающей частью крыши — не менее 0,5 м. Для домов с плоской крышей — 0,5 м (для твердотопливной топки) или 2 м (для газовой).

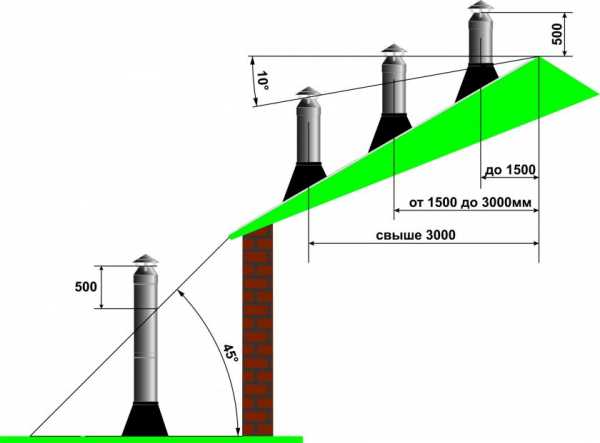

• Дымоход должен быть выведен на 0,5 м выше конька крыши, если он удален по горизонтали не более чем на 1,5 м. Если расстояние от конька до дымохода составляет 1,5-3 м, они могут располагаться на одном уровне. Если дымоход удален от конька больше чем на 3 м, он должен быть не ниже прямой, проведенной от конька вниз под углом 10° к горизонту.
• В дымоходе должна быть предусмотрена вычистка канала, оснащенная герметичной ревизионной дверцей из негорючего материала.

---

В статье использованы изображения: talkirpich.ru, icopal.com, schiedel.ru

---

www.4living.ru
