E26 цоколь – типы и маркировка типовых цоколей для электролампочек
Ответы@Mail.Ru: Лампа E26, патрон E27
Они близко не подходят E26 и E27
у них диаметр разный, нельзя, только через переходник
лампы с цоколем E27 вкручиваются в патрон E26. Обратно нужно пробовать. Т210 это вариант патрона Е27.
Интересно ето что за стандарт такой? Есть Е14 есть Е27 есть Е40touch.otvet.mail.ru
Типы цоколей ламп | Abik55 — Ремонт и строительство
Для каждого светильника существуют определённые патроны поэтому стоит внимательно подбирать лампу с подходящим цоколем. Как сделать это грамотно?
Всё гениальное просто, и необходимо лишь только ознакомиться с системой обозначения. Эта материал есть на любом цоколе лампы накаливания. Обычно производители указывают 2-5 отличительных знаков: прописная буква, указывающая артикул цоколя, цифровое функция в миллиметрах (для каждого типа измеряются различные параметры), строчная эпсилон для уточнения количества контактных пластин, гибких соединений либо штырьков (только дабы некоторых типов), часом к первой букве добавляется ещё одна, уточняющая. К примеру, ежели обнаружите дополнительную U — передо вами энергосберегающая лампочка, V — цоколь
Е (Цоколь Эдисона)
Самый знаменитый вид цоколей ламп, который позволено найти приземленно в любом доме, оснащён резьбой. Те, кому доводилось ввинчивать его в патрон, положительно знают, будто нажимать на лампочку слишком
сильно небезопасно, то как стекло вероятно треснуть.
Цифровое функция на таком типе цоколя ламп — это наружный
диаметр в миллиметрах. В Европе используется выражение Е + цифры, а вот ежели вы приобретёте лампочку производства Англии, США либо Канады, то обнаружите замысловатые аббревиатуры. Рассмотрим абсолютно ассортимент цоколей, носящих имя
E5,5 (или LES — Lilliput Edison Screw) — микроминиатюрный винт Эдисона, подлинный маленький цоколь. E10, Е11, Е12 (или МES — Miniature Edison Screw) — микроминиатюрный винт Эдисона, употребляемый в карманных фонарях и ёлочных гирляндах. Е14 (или SES — Small Edison Screw) — известный нам как цоколь
для ламп «миньон». Е17 (или IES — Intermediate Edison Screw) — промежуточный, малый цоколь
(110 В). E26, Е27 (или ES — Edison Screw) — восхитительный винт Эдисона, употребляемый лампами накаливания и их энергосберегающими аналогами. Е40 (или GES — Giant Edison Screw) — подлинный большой и мощный цоколь
(500 Вт), кой используется дабы освещения больших производственных помещений, в лампах газоразрядного типа ДРЛ и других.
К слову, цоколи E11, E17, E26 изредка используются в Европе: основное спецприменение они получили в Великобритании и за Атлантикой.
При работе с винтом Эдисона стоит помнить, что цоколь
соединён со стеклянной колбой всего лишь только клеем. При неосторожном обращении стекло вероятно отколоться. Если такая афронт случится, решить проблему позволено довольно легко. Сначала неизбежно обесточить промприбор (шнур настольной лампы либо бра вытащить из сети, дабы работы с люстрой выкрутить пробки), после этого плоскогубцами захватить край
цоколя и аккуратно выкрутить его, стараясь не задеть патрон. Чтобы впредь
такого не происходило, передо началом эксплуатации позволено натереть резьбу цоколя графитом. Для сих целей подойдёт простой карандаш.
В (Байонетный/штифтовой цоколь)
Этот профиль ламповых цоколей появился в процессе эволюции конструкции Эдисона. Он был разработан дабы того, дабы ускорить тяжба замены лампочек и сделать их более компактными. В его основе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие им прорези патрона. Затем цоколь
ВА — толк штифтового цоколя лампы накаливания, применяемая в автомобилях. Этот категория обладает несимметричными боковыми контактами, будто позволяет закрепить лампу в патроне определённым образом и сфокусировать световой поток
автомобильных фонарей, фар, навигационных судовых огней и т.д.
Цифрами обозначают наружный
диаметр цоколя, за ними должно буква d — пара контакта. Опять же, в перечисленных уже англоязычных странах взамен цифр используют аббревиатуры:
BC (Bayonet Cap), похожий европейскому B22d и российскому 2Ш22. SBC (Small Bayonet Cap), похожий B15d и 2Ш15. MBC/MBB (Miniature Bayonet Cap / Base), похожий Ba9s и 1Ш9.

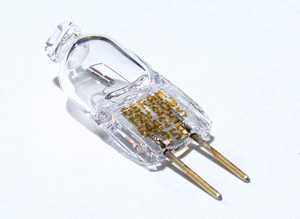

G (Штырьковый цоколь)
Для соединения лампы с патроном используется штыревая система, при
этом величина штырьков вероятно быть разным: 1 (s), 2 (d), 3 (t), 4 (q) 5 (p). Иногда цоколь
цилиндрический
штырёк (а) рифленый
штырёк (b) штырёк специальной формы ©
Цифры, следующие за заглавной буквой В, означают:
дабы s — эпицикл штырька дабы d — расстав между центрами штырьков дабы остальных — диаметр
окружности, на которой расположены центры штырьков
Для цоколей этого
типа многократно применяются дополнительные обозначения, указывающие на невзаимозаменяемые модификации конструкций: U, X, Y, Z. Самая популярная посредь них — гептод с цоколем GU 5.3, имеющая форму маленькой таблетки и используемая дабы освещения живописи, шкафов, а так же на подвесных потолочных конструкций. Иногда позволено найти лампы, у которых передо заглавной буквой есть цифра: она указывает на количество скомбинированных аналогичных цоколей, рассматриваемых как одно
Стоит заметить, будто в отечественных электросетях лампы с такой маркировкой нескончаемо не служат.
R (Цоколь с утопленным контактом)
Этот профиль цоколей используется в небольших и лёгких кварцевых галогенных лампах, в осветительных приборах высокой интенсивности, работающих от сетей переменного тока. Цифры 78 или 118 подобно правило указывают общую длину лампы.
S (Софитный цоколь)
Софитный цоколь
лампы накаливания, «Гирлянда» (Festoon/Torpedo Lamps), имеет контакты подобно у стеклянного предохранителя. Они расположены с двух сторон. Цифрами обозначают диаметр
корпуса (S6, S7, S8,5).
P (Фокусирующий цоколь)
Применяется дабы прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь
лампы накаливания заключает в себе сборную линзу, которая и направляет поток
света в нужную сторону. Цифры подобно правило обозначают диаметр
фокусирующего фланца либо части цоколя, на которой горизонтально устанавливается лампа.
Т (Телефонный цоколь)
Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.
Цоколь типа W
В случае такого цоколя контакт
с патроном происходит прямо вследствие токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее должно знак умножения и ширина основания цоколя в миллиметрах.
На сегодняшний воскресенье существует так же магазин нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь
с кабельным соединением (К), а так же специальные цоколи дабы ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.
монах цоколь
разновидности
abik55.ru
Цоколи домашних ламп
У цоколей своя система обозначений. Она состоит из нескольких элементов:
1) Первая буква указывает на тип цоколя:
E — резьбовой цоколь (Эдисона)
G — штырьковый цоколь
R — цоколь с утопленным контактом
B — штифтовой цоколь (байонет)
S — софитный цоколь
P — фокусирующий цоколь
2) Число указывает диаметр соединительной части цоколя или расстояние между штырьками.
3) Строчные буквы показывают количество контактных пластин, штырьков или гибких соединений:
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов
Резьбовой цоколь (Эдисона).
Цоколь Эдисона — резьбовая система быстрого соединения лампы с патроном. Обозначение Ехх соответствует диаметру в миллиметрах. Пример: цоколь
| Тип | Диаметр, мм | Наименование |
| Е5 | 5 | Микроцоколь (LES) |
| Е10 | 10 | Миниатюрный цоколь (MES) |
| Е12 | 12 | Миниатюрный цоколь (MES) |
| Е14 | 14 | «Миньон» (SES) |
| Е17(110 В) | 17 | Малый цоколь (SES) |
| Е26(110 В) | 26 | Средний цоколь (ES) |
| Е27 | 27 | Средний цоколь (ES) |
| Е40 | 40 | Большой цоколь (GES) |
Штырьковый цоколь — G
Обозначается буквой G. Используется штыревая система соединения лампы с патроном. Цифры в обозначении показывают расстояние между центрами штырьков (контактов), а для большего количества штырьков диаметр окружности, на которой расположены центры штырьков.
| Тип | Расстояние между контактами, мм |
| G4 GU4 GY4 | 4 |
| G5 | 5 |
| G5.3 GU5.3 GX5.3 | 5,3 |
| GY6.35 | 6,35 |
| G9 | 9 |
| GZ10 | 10 |
| G13 | 13 |
| G53 GU53 GX53 | 53 |
У ламп с цоколем G23 и G24 внутри расположен стартер.
У ламп с цоколем GU10 имеются утолщения на конце контактов, для поворотного соединения с патроном (рисунок выше).
Иногда цоколь рассматривается как комбинация двух или более аналогичных цоколей. В этом случае перед общим обозначением указывается количество комбинируемых цоколей: 2G11, 2G10, 2G13.
В некоторых случаях вместо типа цоколя указывается тип лампы.
MR16 (цифры могут различаться)- стандартный типоразмер галогенных ламп накаливания с отражателем. Обычно, цоколь используется штырьковый(g9, g4, g23 и т. д.).
R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп. Они служат для создания направленного света. В большинстве случаев цоколь используется резьбовой — е27 или е14.
2D — это компактные люминесцентные лампы. Колбы ламп выполнены в форме двух дуг. Цоколь G10q или GR8.
Колбные лампы
Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:
T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),t
T12 (диаметр 12/8 дюйма=3.80 см).
www.diodmag.ru
что это такое, виды и типы (маленькие, поворотные), какие светодиодные лампочки подходят для дома
При выборе осветительного устройства нужно обратить внимание на тип патрона, чтобы правильно подобрать для него источник света. Они имеют разную форму, габариты, мощность и разъемные соединители.
Цоколь – это деталь электрической лампы, которая обеспечивает ее крепление в патроне и проводит к ней ток. Чаще всего применяются устройства из металла, керамики, пластика, но есть еще и безцокольные (из стекла). Внутри его корпуса находятся нити накала, а снаружи – контакты. Чтобы правильно подобрать держатель ламп для LED-светильников, нужно знать, какие виды устройств существуют и где они применяются.
Виды резьбовых цоколей для светодиодных ламп и их особенности
Популярность светодиодных светильников сегодня увеличивается, это связано с тем, что они обеспечивают качественное освещение при минимальных энергозатратах. К остальным плюсам LED-лампочек относят долговечность, низкую пожаробезопасность, высокую электробезопасность, эстетический вид.
Наиболее популярный тип цоколя LED-лампы – резьбовой или винтовой. В технической документации он обозначен буквой Е, что расшифровывается, как Эдисон (фамилия создателя устройства). Источники света с таким типом держателя рассчитаны на переменный ток 220 В. Это наиболее простой способ соединения лампочек. Раньше цоколи Е использовались для ламп накалывания, сейчас все чаще проводят переоборудование электрической цепи с применением диодных лампочек.
Распространенные типы цоколей светодиодных (LED) ламп с маркировкой Е:
- Е14 – подходит для маленьких лампочек, которые называют «миньон
svetilnik.info
