Электрическая фреза – 5 лучших ручных фрезеров по дереву для домашней мастерской

95 фото и основные технические параметры лучших моделей

Мастера-профессионалы уже давно оценили все преимущества использования фрезера в своей работе. Многие домашние умельцы также при обработке деревянных заготовок предпочитают использование данного инструмента. На рынке представлено множество видов и моделей, поэтому следует подробно разобраться в специфике приспособления.

Краткое содержимое статьи:

Назначение и конструктивные особенности

Ручной электрический инструмент фрезер является компактным и удобным агрегатом, который с успехом применяется при обработке и отделке деревянных заготовок. Конструктивно в нем не существует особых сложностей, поскольку рабочая оснастка фиксируется на шпинделе. Такое упрощенное крепление на валу двигателя исключает необходимость установки редуктора, а также различных шестерен с ремнями.

Роль силовой установки фрезера не подвергается сомнению. В процессе работы обеспечивается высокая скорость вращения вала двигателя с оснасткой.


При этом надежность и качество работы обеспечивается дополнительными приспособлениями – зажимами, упорами, направляющими. Повышается точность обработки древесины.

Фрезер по дереву является достаточно универсальным инструментом. Если вы подготовите необходимые насадки, то легко можете обработать и пластиковые детали, изделия из цветного металла, стекла, искусственного камня.

В работе можно использовать разные типы данного инструмента, например неподвижные или кромочные, специализированные или штанговые.

При этом вы легко сможете выполнить такие типы операций:

  • просверливание отверстий и изготовление пазов либо шлицев;
  • обустройство кромки поверхности детали;
  • создание канавок разных форм;
  • шлифовка, гравировка, резьба декоративного типа;
  • работы по вырезанию заготовок;
  • обустройство мест крепления замков, фурнитуры и т.д.

Технические параметры инструмента

На фото фрезера можно увидеть, что головная часть инструмента состоит из мотора с рукоятками и зажимом цангового типа. Именно мощность мотора и задает производительность при деревообработке.

Более мощные модели оснащаются фрезами крупного размера, причем подача становится быстрее, а проход – глубже. Но с другой стороны, чем мощнее агрегат, тем он габаритней и тяжелей.


Здесь можно выделить три класса агрегатов:

  • лёгкие модели с мощностью менее 700 Вт;
  • средние агрегаты – 0,7–1,5 кВт;
  • тяжёлые образцы – более 1,5 кВт.

Частота вращения шпинделя находится в диапазоне 7-30 тыс. об./мин. С уменьшением диаметра оснастки увеличивается параметр предельной скорости, в то время как для более крупной фрезы обеспечивается меньшая частота вращения.

Значение частоты очень важно при работе с плавкими материалами. Поэтому для исключения чрезмерного нагревания зоны обработки и оплавления детали из пластмассы или металла применяются фрезы с уменьшенной частотой вращения. А вот для твердых материалов требуется более высокая скорость. Так качество и точность обработки будут выше.

Мощностью мотора можно управлять. Для этого в некоторых моделях предусматривается специальный электронный блок. С его помощью производится стабилизация скорости. В таком случае, если меняется плотность материала, то потеря крутящего момента будет компенсироваться, что исключит снижение числа оборотов.

На рынке представлено множество видов электрических фрезеров. Многие производители оснащают мощные модели системой плавного пуска. Разгон инструмента производится постепенный, вследствие чего сеть не перегружается, исключается срыв оснастки.

Система безопасности, реагирующая на перегрузки, позволяет учитывать критическое повышение температуры на обмотках. В результате может проявиться соответствующая индикация или же произойти отключение питания. Полезной функцией является также система блокировки от непреднамеренного пуска.

Особенности механической части

В бюджетных моделях для изготовления подошвы используется штампованный металл. В более качественных агрегатах производители применяют алюминиевые сплавы.

Целесообразно выбирать литую конструкцию подошвы, поскольку уровень прилегания и форма будут точнее. На нижней части устанавливается прокладка из пластика или твердой древесины. Диаметр фрезы задается проемом в подошве.

Для вертикального перемещения головной части используется штанговый механизм. Инструкция по работе фрезером уделяет особое внимание данной конструкции. От этого зависит производительность.

Плавное перемещение по штангам свидетельствует о правильной настройке, а вот люфты, перекосы, необходимость усилия – это признак несоблюдения инструкции.


Для того чтобы зафиксировать глубину вхождения фрезы в материал, используются рычаг на рукоятке или винт. Для установки вылета необходимо воспользоваться вертикальным упором, а в более современных инструментах предусмотрена предустановка по шкале или при помощи колесика. Револьверный упор позволяет менять глубину погружения в процессе работы.

Для закрепления оснастки на шпинделе используется цанговый зажим. Наибольшую эффективность демонстрируют цанги из закаленной стали. Гайка накручивается на втулку и зажимает хвостовик. Диаметры цанги и фрезы должны соответствовать друг другу.

Если для легких инструментов используются хвостовики на 6 мм, то у более мощных моделей размер цанги достигает 12 мм. При этом использование специальных переходных втулок позволяет использовать оснастку с тонким хвостовиком на более крупных гнездах.

Для ровного перемещения инструмента по поверхности относительно кромки используется горизонтальный упор из стали или сплавов. Он оснащен штангами и крепится на подошву. Обеспечивает точную фиксацию и подгонку.

Прямолинейная подача фрезера обеспечивается специальной шиной направляющего типа. Она может фиксировать на любом расстоянии от края детали с возможностью установки заданного угла. При помощи копировального кольца можно изготовить увеличенный шаблон изделия, а угловой упор применяется для создания точной копии детали.

Обработка по радиусу производится по разметке линейки-циркуля. Четко стабилизировать положение фрезера по заготовке помогает опорный подшипник.

Как выбирать нужную модель

Если вы хотите определить, какой фрезер лучше, целесообразно оценить все технические параметры инструмента и соотнести их с предполагаемой целью использования.

Для ручной работы более приемлемыми считаются легкие модификации фрезера, а вот при стационарной обработке требуются более мощные агрегаты. В пользу выбора может говорить наличие системы регулировки скоростей и удобство переключения.

Функциональность изделия определяется глубиной вхождения фрезы с учетом вылета. Хорошим будет вариант, когда цанга опускается на уровень подошвы или же уходит немного ниже.

Определенную роль играет и фактор эргономики. Необходимо оценить удобство рукояток, их количество, размещение кнопок управления. Учитывается также качество и надежность крепления вспомогательных приспособлений.

Производители фрезеров предлагают самые разнообразные модификации инструментов. Положительные отзывы имеют модели AEG OF2050E, Makita RP1800FX, «Интерскол» ФМ-62/2200Э, Bosch POF 1200 AE, Bosch GMF 1600 CE, Sparky X 205CE, Hitachi M12SA2, Metabo OFE 1229.

Использование фреза в деревообработке помогает мастеру быстро и качественно выполнить работы. Благодаря данному инструменту, можно не только провести черновую обработку детали, но и оригинально задекорировать ее.

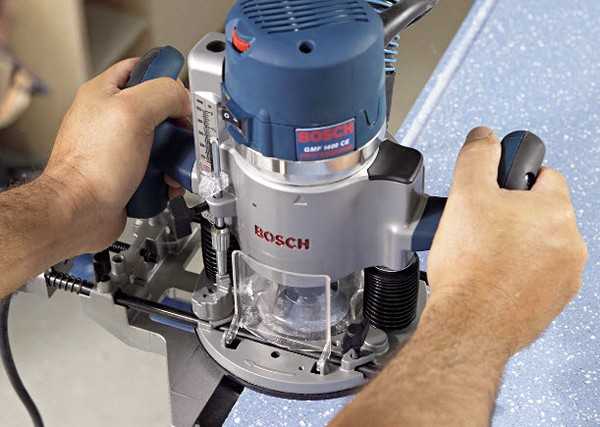

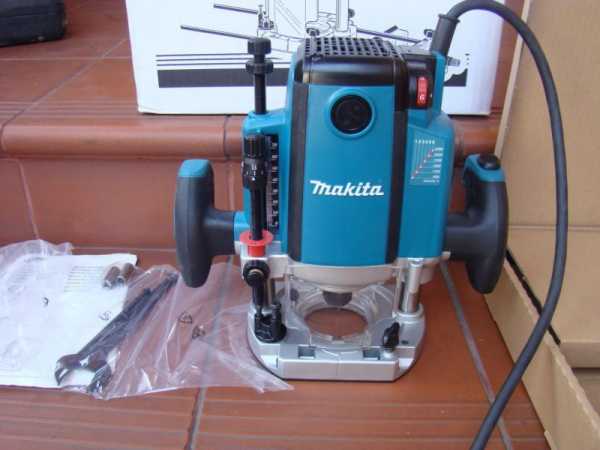

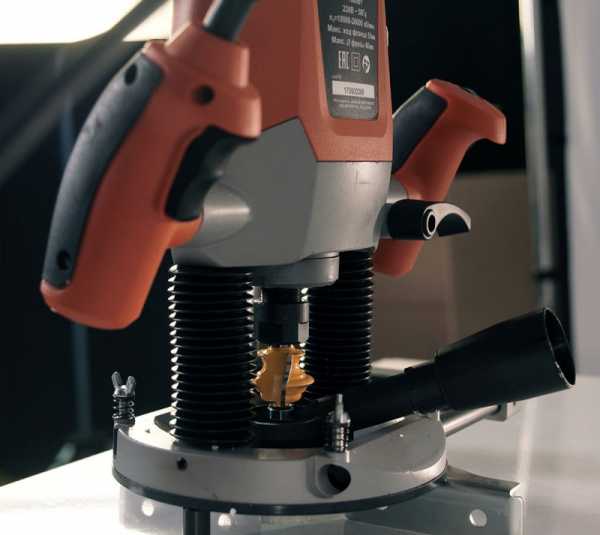

Фото фрезера

Также рекомендуем посетить:

zdesinstrument.ru

Ручной фрезер по дереву – цена

При работе с деревом часто требуется не один инструмент, а сразу несколько. Электролобзик поможет ровно и аккуратно отрезать деталь по прямой линии, или по фигурной. Дрель высверлит отверстие нужного диаметра, а при наличии насадок позволит контролировать глубину отверстия, шлифовальная машинка отполирует и отшлифует практически любую поверхность. И так далее, до тех пор, пока у нас в инструментальном шкафу не закончится место.

Содержание:

  1. Цены
  2. Комплектация
  3. Параметры

Цены

Теперь мы можем посмотреть, что предлагает нам рынок – ручной фрезер по дереву в разных исполнениях и разных производителей.

Модель ручного
фрезера
Краткое описаниеЦена,руб, продавец-   http://www.vseinstrumenti.ru/

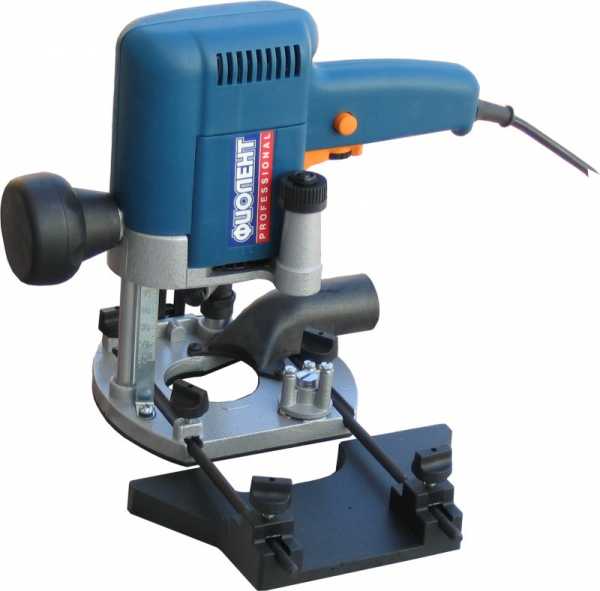

Фрезер Фиолент МФ2-620ЭСамая простая и недорогая модель. Обороты позволяют обрабатывать не только дерево, но и пластик. Подошва выполнена из сплава. Патрон цанговый, максимальный диаметр 8 мм. Мощность – 620 Вт, не комплектуется дополнительными насадками.2800
Ручной фрезер FIT IT 80597Канадский бренд, выпущен в Китае. Имеет регулировку скорости вращения цанги. Кромки, пазы, фаски, профилирование. Мощность 1200 Вт. Комплектуется двумя цангами.3800
Фрезер SPARKY X 52EИнструмент среднего класса, изготовлен в Болгарии. Мощность 500 Вт, плавная регулировка оборотов, не имеет отсоса пыли и не комплектуется дополнительным оборудованием.
4700
4700
Bosch POF 1200 AEНемецкий бренд, китайская сборка. Пазы, кромки. Отверстия, профилирование. Высокооборотистый инструмент, может работать не только с древом, но и с пластиком, легкими стройматериалами. Регулировка оборотов, функциональная кнопка пуска, имеет шкалу настройки оборотов, ограничитель глубины, датчик защиты от перегрузок. 1200 Вт, три цанговых патрона, копир, центрирующий стержень. Минимальный набор для нормальной работы.5700
Фрезер Ryobi ERT1400RVПредназначен для шпунтования, зенкования, вырезания пазов и бороздок, обработки кромок и профилирования. Мощность 1 400 Вт. Регулировка оборотов, копир, патрубок для пылесоса, направляющая. Имеет регулировку оборотов, ограничитель глубины, защитный щиток от стружки. Изготовитель – Китай.6900
Фрезер Hitachi M8SA2Мощность двигателя 900 Вт, оснащен регулятором глубины фрезерования/сверления, прорезиненные ручки, не окомплектуется дополнительным оборудованием. Производитель – Малайзия.8320
BLACK&DECKER KW 1600 EKAМощность двигателя – 1600 Вт, регулировка рабочей скорости, хорошая оснащенность: параллельный упор, циркуль, направляющая шаблонная гильза, комплект из 6 фрез, защитный щиток, 4 цанги. Отличный инструмент для старта карьеры. Производитель – КНР.9290
Электрический фрезер STOMER SER-1600Австрийский бренд, сборка – КНР. Имеет автоматическую защиту двигателя от износа щеток, блокируемый шпиндель, литое основание и прорезиненные ручки, Мощность – 1500 Вт. Бесступенчатая регулировка оборотов, регулировка глубины сверления. Не комплектуется дополнительным оборудованием.11500

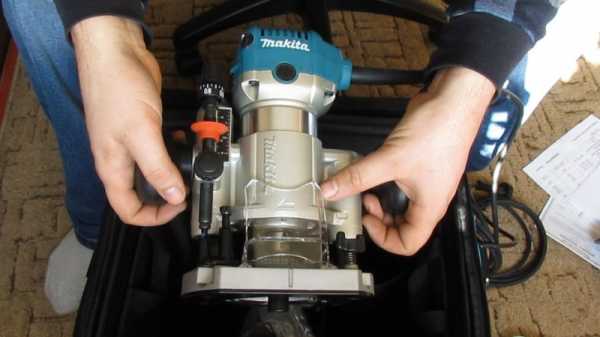

Makita RT0700CX2Полноценный многофункциональный инструмент. Три сменных основания, может работать с алюминием, пластиком и деревом. Мощность двигателя 710 Вт, плавный пуск, фиксация кнопки пуска, регулировка оборотов, несколько сменных направляющих, электронный контроль частоты оборотов под нагрузкой.12640
Вертикальная фрезерная машина Bosch GOF 1600 CE ProfessionalВысший пилотаж. Выполняет все возможные функции ручного фрезера по дереву. Обороты позволяют работать с мягкими металлами. Мощность двигателя 1600 Вт, светодиодная подсветка, регулировка оборотов, фиксация кнопки пуска, регулировка глубины фрезеровки высокоточная настройка под копир, легкая смена насадок.
26315
26315





Комплектация

Ручной фрезер – инструмент с очень большим потенциалом, очень широкими возможностями и огромным количеством функций. С одной стороны, это позволяет выполнять большое количество операций, а с другой – усложняет выбор инструмента. Перед покупкой мы должны убедиться в том, что ручной фрезер по дереву цена, комплектация, функции, нас удовлетворят. Перед тем, как рассматривать стоимость инструмента, познакомимся с ним немного ближе.


Обзор фрезеров мы не зря начали с комплектации. От его уровня оснащенности напрямую зависит его функциональность. Выбирая инструмент, стоит заглядывать немного наперед. Если он предлагает те возможности, которые мы сегодня не используем, но сможем использовать завтра, то почему не воспользоваться таким предложением?

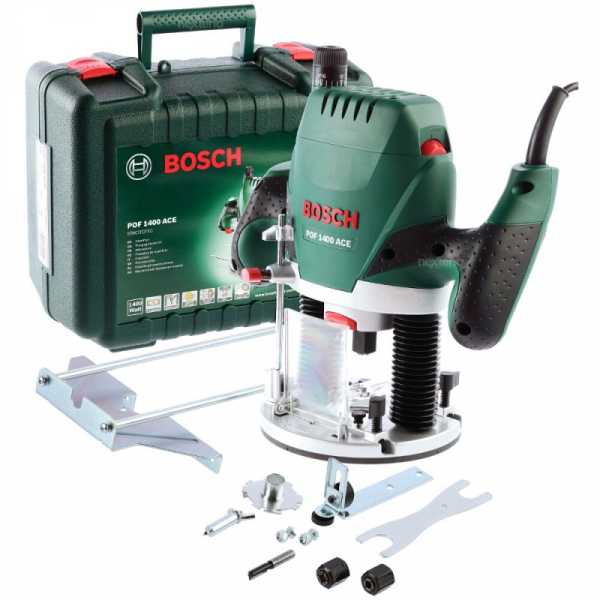

В стандартной комплектации большинство производителей предлагают только кромочную и пазовую фрезу, и на этом все возможности инструмента заканчиваются. Для обеспечения универсальности нам понадобятся, как минимум:

  1.  Набор копировальных колец.
  2.  Сменная цанга.
  3.  Упорный ролик для криволинейных деталей.
  4.  Циркуль для радиусных деталей.

Это тот минимум, который позволит нам выполнить большое количество работ:

  • профилировка;
  • шлифовка;
  • выборка гнезд;
  • сверление;
  • изготовление канавок сложных форм;
  • подгонка ламината;
  • резьба по дереву.

Параметры

Фрезер обладает еще целом рядом параметров, которые влияют на его производительность и функциональность.

Мощность

По мощности все фрезеры делятся на мощные – 1000-1200 Вт, средние – до 1000 Вт и легкие – 700-750 Вт.

Скорость

Скорость работы фрезера определяет тип материала, с которым он способен работать. Чем выше количество оборотов двигателя, тем тверже может быть обрабатываемый материал. Число оборотов должно составлять от 6 до 25 тысяч в минуту.

Функции выключателя

Очень важными функциями выключателя является его способность предохранить инструмент и наши руки от случайного пуска. Если выключатель не оборудован фиксирующим механизмом, то вовремя работы придется постоянно держать курок пальцем, а это очень неудобно.

Качество цанги

Самые функциональные цанги – конусные стальные. Материал цанги очень важен, но узнать его не всегда удается.

Пылеотсос

Полезная функция, если работы ведутся в помещении. К инструменту подключают пылесос, который удаляет всю пыль и стружку.

Подошва

Обычно она изготовлена из штампованного металла, но в дорогих моделях применяют литые подошвы.

Выбор ручных фрезеров по дереву очень широк, мы постарались представить только самые известные бренды. К тому же к фрезерам можно купить дополнительные наборы фрез и оборудования, которые расширят функционал инструмента и позволят его использовать с максимальной отдачей.

Читайте также Прорезная резьба по дереву, трафареты, Электрорубанки, рейтинг по качеству,  Пневмопистолет для гвоздей, цена

nashprorab.com

Как выбрать ручной фрезер и основные принципы работы с ним

Содержание:
Как выбрать ручной фрезер: основные критерии выбора
Какой выбрать фрезер: визуальная оценка качества инструмента

Ручной фрезер является достаточно сложным электрическим инструментом, который может иметь огромные функциональные возможности. Правильно определиться с выбором этого инструмента не совсем просто – на сегодняшний день в специализированных магазинах этот инструмент представлен в большом ассортименте, каждая модель которого отличается как возможностями, так и ценой. Как же не ошибиться в выборе? Как купить именно нужный инструмент и не переплатить денег? Именно на эти вопросы мы и постараемся найти ответы. В текущей публикации от сайта stroisovety.org разберем все особенности этого инструмента, тем самым ответим на вопрос, как выбрать ручной фрезер. И начнем с главных параметров этого инструмента.

Как выбрать фрезер ручной

Как выбрать ручной фрезер: основные критерии выбора

Согласитесь, рекомендовать какую-то определенную модель ручного фрезера будет не совсем правильно. Как говорится, что для одного благо, то для другого смерть. Поэтому ограничимся обычными рекомендациями, опираясь на которые вы сможете сделать правильный выбор.

  • Первое, на что необходимо обратить внимание, подходя к вопросу, какой выбрать фрезер, это его мощность. Маломощный инструмент не сможет вести обработку глубоких канавок или снимать весь ненужный материал за один проход. Здесь вывод напрашивается сам собой – чем больше мощность ручного фрезера, тем лучше. Это, пожалуй, самый важный показатель рассматриваемого инструмента.
  • Во-вторых, это точность. Если вы приобретаете фрезер для профессиональной работы, а не для домашнего пользования, то отклонения в размерах в пределах полмиллиметра – это уже много. Информация о точности этого инструмента содержится в инструкции.

Фрезер по дереву фото

  • В-третьих, это комплектация. Как правило, все недорогие модели, предназначенные для бытового применения, комплектуются небольшим набором низкокачественных фрез, направляющей и неудобно торчащим патрубком для подключения пылесоса. Если говорить о качественном профессиональном инструменте, то к нему в обязательном порядке должны прилагаться и добротные фрезы для фрезера, и высокоточные приспособления. Стоимость от этого только возрастает, но что поделаешь, зато вы получаете серьезное оборудование, которое можно использовать даже в промышленных условиях.

Фреза для ручного фрезера фото

  • В-четвертых, это так называемые опции, к которым зачастую относят возможность регулировать количество оборотов двигателя и плавный пуск. Изменение скорости вращения понадобится для работы с различными материалами, а без плавного пуска фрезер долго не протянет. Кроме того, отсутствие плавного пуска приводит к сильному рывку при работе с крупными фрезами, что не только неудобно, но и опасно.
  • Немаловажным моментом является и способ смены режущего инструмента. В одних моделях зажим фрезы осуществляется ключами с помощью гаек, а в других – вал двигателя оснащается специальным фиксатором. Фрезерная машина, оснащенная стопорным механизмом, в работе намного практичнее, особенно если приходится часто менять режущий инструмент.

    Работа ручным фрезером фото

  • Огромное значение в работе ручного фрезера имеет так называемый лифт этого станка – он в полной мере отвечает за глубину резанья и за ее стабильность и точность. Как правило, все бытовые модели оснащаются одним регулятором высоты положения лифта. Что касается профессиональных моделей, то в них для регулировки используются два механизма – грубый и точный. Это не только практично и удобно, но и дает возможность изготавливать различные детали с высокой точностью. Кстати, нормальной точностью для профессионального инструмента этого класса считается погрешность в 0,01мм – с этим учетом на них изготавливается шкала точной регулировки высоты лифта фрезера. В некоторых моделях фрезеров грубая регулировка может осуществляться ступенчато. В принципе, это нормально, а в некоторых ситуациях даже удобно – если вам приглянулась именно такая модель, то следует обратить внимание на наличие возможности точной регулировки лифта на этих ступенях.

Как работать фрезерной машиной фото

  • Не стоит забывать и о таком приспособлении, как упорная планка, которая поставляется и с профессиональным, и с бытовым инструментом. Разница между этими приспособлениями может быть огромная и она непосредственно сказывается на точности выполнения работ. В дешевых моделях фрезерных машин, как и на электрических лобзиках, положение упорной планки регулируется только винтами, расположенными на подошве инструмента. В отличие от них, планка профессионального инструмента, кроме регулировок на подошве станка, еще имеет и отдельно вынесенные регулировочные винты, позволяющие выполнять точную настройку инструмента.
  • Ну и последнее, на что нельзя не обращать внимания – это патрубок для подключения пылесоса. Фрезер по дереву является довольно пыльным инструментом, и отводить отходы производства просто необходимо. Иначе ни о какой точности работы речи быть не может. Что касается данного приспособления, то здесь необходимо обратить внимание на то, чтобы патрубок не закрывал обзор – область резки и сама фреза должны просматриваться хотя бы наполовину.

Какой выбрать фрезер фото

Какой выбрать фрезер: визуальная оценка качества инструмента

Несомненно, работа ручным фрезером должна быть точной, а она зависит от многих факторов, в частности, это механика, а вернее качество ее подгонки. Определить качество можно только путем визуального осмотра инструмента – ведь не думаете же вы, что в магазине вам разрешат включить его и опробовать в работе? Правильность изготовления механических частей фрезера можно определить по люфту.

Возьмем, к примеру, лифт, регулирующий глубину резанья – если на его направляющих присутствует люфт, то точность фрезерования окажется под сомнением. Увидеть его можно следующим образом – нажмите не сильно на один из поручней и попробуйте опустить лифт. Если его подклинивает, значит, такой инструмент лучше не приобретать. Это же касается и направляющей рейки – она ни в коем случае не должна шататься при расслабленных регулировочных болтах. Если она шатается, то при зажиме винтов рейку начнет перекашивать, и фрезер будет работать не точно.

Как выбрать ручной фрезер для дома

В общем, подходя к вопросу, как выбрать ручной фрезер, следует понимать, что он относится именно к тем инструмента, экономить на которых смысла нет. Приобретя дешевый инструмент, спустя некоторое время вы задумаетесь о его модернизации и расширении возможностей, а это, поверьте, выльется гораздо в большую копейку, чем сразу приобрести качественный и многофункциональный профессиональный инструмент.

Автор статьи Александр Куликов

stroisovety.org

Ручная фреза

Фрезер значительно расширяет возможности домашнего мастера, позволяет сделать такие операции с заготовками, которые принято называть профессиональными. Ручная фреза, оснащенная необходимым дополнительным оборудованием может многое, — снять фаску или придать кромке сложный профиль, выбрать шлицы и пазы, причем возможно фигурные, сделать фасонные планки, наличники, гравировку. Типичная работа для фрезерной машинки – врезка в двери и рамы замков, петель, изготовление мебели, шипованных соединений…. Далее подробней о ручном фрезере, его работе, оснащении.

Устройство и комплектность фреза

Обрабатывать ручной фрезерной машинкой можно не только дерево, но и пластик, оргстекло, композиты сложных составов, а также цветные металлы. Но под каждый материал нужно правильно оснастить фрезу и настроить режим работы. Настройка у разных моделей может разниться, нужно изучать сопроводительную документацию.
Но, не смотря на такие различия, все фрезы сделаны по одной принципиальной схеме и состоят из двух больших узлов:
— электропривод с цанговым зажимом;
— основание с механизмом подъема привода.

Большинство моделей комплектуются:
— боковым упором;
— роликовым упором;
— копировальной втулкой (пластмассовая или металлическая) ;
— насадкой под пылесос;
— стопором для вала;
— ключем для обслуживания.

Выбор фрезерной машинки

Можно встретить модели ручных фрез с весьма большим разбросом мощности двигателя – от 500 до 2200 Вт. Какую фрезу для использования дома выбрать? Понятно, что чем больше мощность, тем шире возможности. Значительная мощность в этом инструменте дает возможность использовать фрезы большого диаметра, и изготавливать, к примеру, профильные филенки. Но с мощностью и оснащенностью растет и стоимость, а денег лишних не бывает.

Помимо диаметра ключевой характеристикой является и максимальная глубина фрезерования, которую может обеспечить инструмент. Этот параметр также называют рабочим ходом фрезы. Для различных моделей он находится обычно в пределах 30 – 76 мм.

Скорость вращения двигателя регулируется электроникой и может варьироваться в широких пределах, достигая 20 – 30 тыс. оборотов за минуту.

При выполнении работы с помощью ручной фрезы нужно правильно выбирать оптимальную для данных условий скорость резания. В этом тоже заключается мастерство. Если скорость будет маленькой, то время и силы будут тратиться впустую, а чистота обработки будет низкой. Но слишком высокая скорость может прижигать заготовку и перегревать инструмент.

Разновидности фрез, подбор

Фрез можно встретить великое разнообразие, что обуславливается множеством конфигураций, форм и размеров, которые необходимы заказчикам. Поэтому в теории фрез бесконечное множество.

Их классифицируют по конструкции и форме обработки. Различают такие разновидности:

  • Фреза для выемки желобка (галтель).
  • Пазовая фреза.
  • Фасонная фреза.
  • С множеством радиусов.
  • Дисковая.
  • Для сращивания заготовок.

По конструкции:

  • Пазовые погружные.
  • Кромочные с направляющей цапфой или подшипником.
  • Филеночные.
  • Комбинированные.
  • Комплектные наборы для рамных соединений.

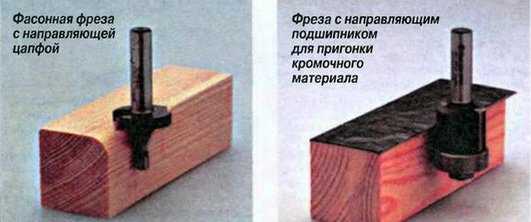

Фрезы оснащенные направляющей цапфой (удлинение ниже режущих граней, которое опирается на заготовку и направляет траекторию резания согласно формы заготовки), или подшипник наиболее простые в работе. С ними легко контролировать положение инструмента. При этом нужно следить, чтобы на грани, о которую опирается направляющая, не было бы изъянов, иначе фрезер скопирует их в области резания.

Фрезы по мягкому дереву изготавливаются из специальной твердой стали. Для твердого дерева, и для ДСП, фанеры, ламината необходимо применять фрезы с кромками из твердого сплава.

При хранении и пользовании фрезами важно уберечь их кромки от случайных ударов, соприкосновений с какими либо предметами, помимо заготовок. Недопустимо складировать фрезы насыпью, в ящике без разделителей для каждой фрезы. Инструмент необходимо хранить только в специальных местах, ящиках с отведенными формами.

Как работать с фрезерной машинкой

Лучше работать с системой удаления стружки, хоть это и не часто применяют.

Необходимо следить за поддержанием скорости резания инструмента на должном уровне, чтобы обрабатываемые грани получились чистыми.

Револьверный упор для регулирования глубины резания, позволяет делать каждый следующий проход на большую глубину. Окончательный проход должен быть на минимальную глубину – тогда достигается наилучшее качество.

Качество фрезерования зависит не только от соблюдения нормальных оборотов, но и движения фрезы относительно волокон. Если движения лезвия совпадает с волокнами, то и добиться чистой обработки проще. Тяжелее всего в этом плане приходится с торцами длинной заготовки. Кроме того, чистота обработки, конечно, зависит от остроты кромок.

Боковой упор и накладка на подошву фрезерной машинки позволяют фрезеровать пазы параллельно кромке заготовки. При этом необходимо постоянно прижимать инструмент к направляющей.

Что бы сохранить определенное расстояние от кромки можно использовать следующие приспособления.

Наибольшей точности фрезерования можно добиться с помощью шины заводского изготовления и каретки, которая по ней будет перемещаться. Но если такая шина не доступна, то лучше изготовить нечто подобное самостоятельно.

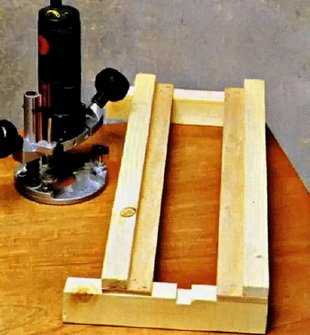

Направляющие салазки также можно изготовить самостоятельно. Они предотвращают и поперечный люфт. Основание инструмента находится между брусков и опирается на тонкую фанеру. Чтобы улучшить скольжение приспособление можно натереть воском.

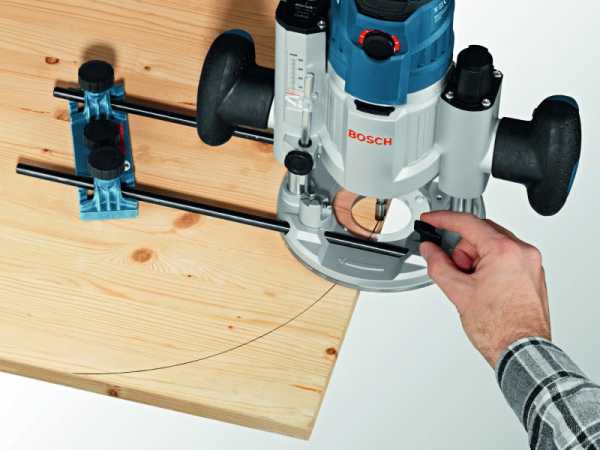

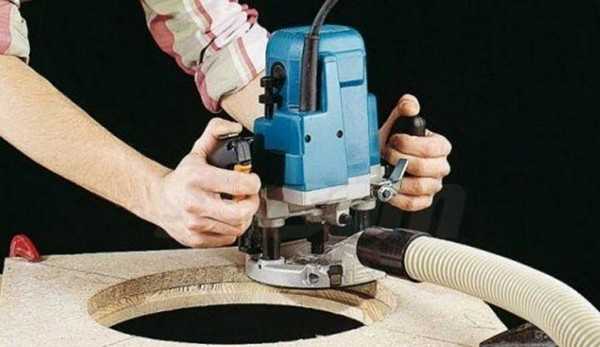

Правильную дугу или окружность можно получить с помощью приспособления — циркуля.


Что бы сделать сложную конфигурацию поможет копировальная втулка, которая должна опираться на точный шаблон траектории. Его нужно заранее изготовить. Когда кромка криволинейна и ее нужно повторить фрезой, то поможет также роликовый упор.

Различные точные шаблоны можно изготавливать самостоятельно, а потом с помощью них дублировать выполнение на заготовках. Но есть и заводские шаблоны, например под фрезерование шипов. Такие шаблоны фирменного изготовления применяются к конкретной модели фреза и не взаимозаменяемые. Кроме направляющей к шаблону прилагаются и зажимы для фиксации деталей.

Что бы фрезерование с различными направляющими было удачным необходимо особо позаботиться о надежности всех болтовых соединений. Недозатянутые винты приводят к тому, что заготовка будет испорчена. При работе фрезы возникают множественные вибрации, которые ослабляют все резьбовые соединения. Перед выполнением работы нужно подтянуть резьбовые зажимы.

Современные фрезы доступны по цене, в среднем 150 – 200$. При этом они эргономичны, безопасны в использовании, снабжены системами плавного пуска. Наибольшей популярностью пользуются фрезы «золотой середины» с мощностью двигателя в районе 1,0 кВт и с диметром зажимаемой цанги – 6 и 8 мм.

stroy-block.com.ua

Фрезы по дереву для ручного фрезера

Универсальность вертикального фрезера во многом обусловлена разнообразием оснастки для него. Какими бывают фрезы и на что следует обратить внимание перед покупкой?

На фото:

Диаметр хвостовика

В миллиметрах или дюймах. Диаметр хвостовика — это одна из ключевых характеристик фрезы. Данный параметр показывает совместимость оснастки с той или иной моделью фрезера, ведь далеко не у каждой машины в комплекте имеются цанги (специальные втулки, обжимающие хвостовик) всех наиболее распространенных размеров, а именно 6, 8 и 12 мм.
Еще нужно отметить, что на рынке встречаются фрезы с хвостовиком 1/4 или ½ дюйма (при переводе в миллиметры получится 6,35 и 12,7 мм). Так вот, они не совместимы с 6- и 12-миллиметровыми цангами, им требуются «свои» втулки. Диаметр хвостовика должен строго соответствовать диаметру цанги.

Конструкция фрезы

Монолитные, сборные, со сменными лезвиями. Чаще всего фреза по дереву для ручного фрезера представляют собой стальную «болванку» с хвостовиком, к которой припаяны лезвия. Иногда лезвия выполнены в виде съемных пластин с двусторонней заточкой: если острие затупилось, нож переворачивают. Также встречаются цельные фрезы, то есть выполненные в качестве монолитной металлической детали с выточенными лезвиями.

Типы лезвий

На фото: вертикальный фрезер Of E 1229 Signal компании Metabo.

Что означает «HM» и «HSS»?. Лезвия у фрезы для ручного фрезера бывают твердосплавными (HM) и быстрорежущими (HSS). Вторые оптимальны для обработки мягкой древесин или алюминия, первые успешно справятся с разными древесными материалами, включая твердые породы.
В большинстве случаев лезвия расположены строго вертикально, а значит, они рубят, а не срезают материал. Но иногда ножи делают наклонными либо спиральными. В этом случае оснастка именно срезает материал, поэтому он меньше скалывается по краям, а качество обработки становится лучше.

Фрезы с опорным подшипником

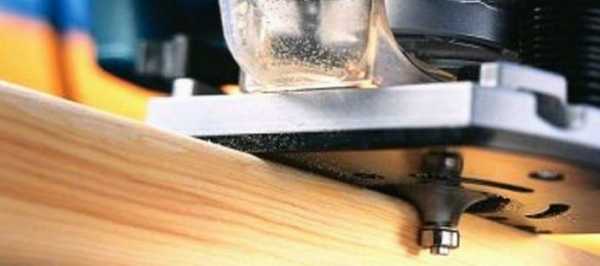

Удобно, быстро и точно! Многие фрезы оснащены небольшим подшипником, установленным заподлицо с лезвиями сверху или снизу. Такое дополнение позволяет с минимальными затратами времени выполнить точное фрезерование края, ведь теперь не нужно возиться с упорами для ровного ведения машины: подшипник упирается в «ребро» заготовки и тем самым точно направляет фрезер. Риск ошибки исключен.

Разновидности фрез

Пазовые, галтельные, профильные и т.д. Фрезы для ручного фрезера классифицируют в зависимости от решаемых задач. Разновидностей очень много (советуем посмотреть каталоги производителей), поэтому выделим лишь наиболее распространенные виды.

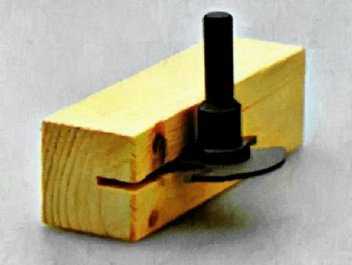

Пазовые фрезы предназначены для выборки паза. Такие фрезы встречаются в самых разных вариантах: как маленького диаметра, так и «крупнокалиберные», короткие и длинные, с одним или двумя лезвиями. Чаще подобная оснастка предназначена для фрезерования прямоугольных пазов, но бывают, к примеру, и фрезы для выборки V-образных канавок или декоративных пазов со скругленными краями.
Фрезы «ласточкин хвост» служат для выборки трапециевидных пазов и шипов, которые впоследствии образуют стык. Кстати, соединение типа «ласточкин хвост» — это показатель добротной работы столяра.

На фото: вертикальный фрезер RP2300FC компании Makita.

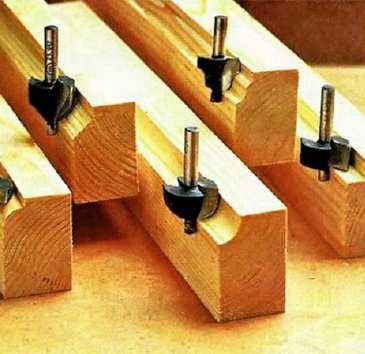

Широкое распространение получили профильные фрезы с опорным подшипником и лезвиями различной формы. Такой оснасткой можно скруглять край, придавать ему благородный профиль с декоративными выступами или скруглениями.
Галтельные фрезы служат для выемки U-образного паза или выкружки, если речь идет фрезе с подшипником.
Пригоночные фрезы с верхним или нижним подшипником, который расположен заподлицо с прямыми лезвиями, помогут скопировать деталь, то есть подогнать еще по форме и размерам. Или просто снять припуск в нужных местах.
Фальцевые фрезы с подшипником помогут выбрать четверть или вырезать продольный паз в кромке заготовки.


В статье использованы изображения: bosch-professional.com, metabo.ru, makita.com.ru
