Электрическая схема подключения реле давления схема подключения: Реле давления | Электрическая схема подключения

Схема Подключения Реле Давления — tokzamer.ru

Увеличение заводской настройки 1,5 атмосферы уменьшит резервный объем и повысит напор в системе. В остальных случаях перенастройка, как правило, не нужна.

Реле давления воды для насоса: схема подключения, устройство и отзывы

Смотрите также: Методика проведения измерения сопротивления изоляции

Функционирование прибора

Такую же конструкцию можно соорудить из других фитингов, но готовый вариант применить проще.

Устройство реле давления для гидроаккумулятора Реле давления управляет работой насоса и регулирует наполнение пневмогидравлического накопителя. Повышая функциональность домашнего водопровода — давление рассчитывается 1,,8 атм.

Выходами у переходника служат отводы для подключения водной магистрали, реле давления и другого оборудования. Рассмотрим подробнее, где применяется и как настроить гидроаккумулятор и реле давления. Главная характеристика такого устройства — номинальное рабочее давление, которое варьируется в пределах 1,,0 бар.

Повысить разницу удастся затягиванием гайки на малой пружине, снизить — уменьшаем натяг. Не упрется ли в другие трубы или сам корпус насоса?

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Максимальное давление отключения агрегата — 5,0 атмосфер. Особенности конструкции Реле давления воды для насоса схема подключения дана ниже — это электронно-механическое оборудование, производящее отключение и запуск насосного агрегата при определенных значениях давления в водопроводной сети. Существует несколько методов подсоединения реле давления к водопроводной сети.

При ослаблении же процесс будет происходить с точностью до наоборот, то есть между ними разница будет увеличиваться или уменьшаться. А если сомневаетесь, вызовите, лучше, электрика! На мембрану направляется сила давления воды, и когда оно падает до минимального значения, пружина ослабляется. Что еще надо знать о регулировке реле давления воды?

Отключаем его от электричества. Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования. Теперь следует открыть воду и освободить гидробак. Под ней находятся четыре контакта. Насос должен заполнить накопительную емкость и поднять давление в сети.

Подключение реле давления воды

Грязевик — тоже нужное приспособление, однако его можно монтировать отдельно от насосной станции на трубопроводе. Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы.

Отсутствие жидкости в системе может быть вызвано следующими причинами: потребление жидкости значительно больше, чем объем колодца или скважины; перебои с поставкой воды в летний период; аварии на водопроводных системах. Подключаем реле к насосу Берем кусок провода. Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле.

Подробный рассказ с иллюстрациями Автор: Дмитрий Белкин Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.

Однако контакты не сразу размыкаются, это происходит лишь в результате перемещения на определенное расстояние, зависящее от степени сжатия малой пружины. Электрическая часть Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.

Назначение

Теперь следует открыть воду и освободить гидробак. Так же их можно погружать в воду. Советуем почитать: Автоматика для скважинного насоса Возможно вам также будет интересно почитать: Пользуясь сайтом oBurenie.

Схема подключения реле давления к системе водоснабжения с погружным скважинным насосом При подключении погружного электронасоса к блоку автоматики реле давления обычно устанавливается на гидравлический аккумулятор подсоединением к выводам 5-входового штуцера. При минимальном показателе она ослабляет пружину, а при максимальном — сжимает. Это значит, что мы все подключили правильно!.

Настройка пружин осуществляется при помощи специальных гаек. Предел допустимых настроечных значений реле зависит от часового расхода и мощности насоса. Ознакомившись с простыми правилами регулировки реле давления воды, а также тонкостями настройки, можно проводить такие работы самостоятельно. Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы. Как подключать реле давления к системе водоснабжения: В данной схеме подключения при увеличенном расходе жидкость закачивается в систему напрямую, не попадая в гидроаккумулятор.

Реле давления воды для насоса схема подключения и принцип работы

Автор Александр На чтение 6 мин Просмотров 5.6к. Опубликовано 11.01.2022

Автономная система подачи воды в частный дом является сложным комплексным механизмом, функционирующим за счет насосной станции. Последняя отвечает за перетоки воды из колодца или скважины в водопроводную систему. Важно выполнить правильно настройку и подключение реле давления к погружному насосу, чтобы обеспечить эффективную работу всего комплекса.

Содержание

1. Функционирование прибора
2. Принцип работы
3. Правильные монтажные работы
4. Тонкости подключения
5. Как корректно настроить работу

Большинство насосных станций комплектуется автоматическими устройствами. Такое решение повышает степень автономности водопровода. Отпадет необходимость в визуальном контроле за уровнем воды в гидробаке.

Визуально реле давления для погружного и поверхностного насоса выглядит в виде устройства в пластиковом корпусе. Внутри вмонтированы две пружины, отвечающие за пиковые значения давления, когда необходимо подключаться/отключаться насосу.

Схема устройства реле давления воды для насоса

Зачастую используется схема подключения реле давления к гидроаккумулятору, который представляет собой полость с водой, а также с резиновой воздушной грушей. Стенки груши оказывают давление на воду, как только сопротивление снижается, то это является сигналом для докачки жидкости. Используется гидроаккумулятор мембранного типа. Принцип работы его практически такой же, но воздушная полость образуется за счет разделения емкости на две части специальной пластичной мембраной.

Устройство реле давления воды

Так как грамотная регулировка предельных значений давления проводится в индивидуальном режиме, то благодаря данной операции удается существенно снизить нагрузку на гидравлическое оборудование, обеспечивая ему перерывы.

Установка реле давления воды для насоса снижается износ оборудования и продлевается срок его бесперебойной работы.

В бытовых условиях можно не использовать дорогостоящую электронику, которая может обходиться без применения накопительных баков. Свою эффективность доказала схема подключения скважинного насоса с реле давления, использующего двухконтактную конструкцию.

Принцип работы

Функции агрегата заключаются в следующем:

• находится все время в подключенном к системе состоянии для мониторинга текущего уровня жидкости;
• при выявлении понижения давления в баке, когда из полости уходит жидкость, на определенном значении давления запускается подкачка от погружного насоса;
• после достижения рабочего предельного значения давления электрическая цепь размыкается, и подкачка останавливается.

Данный алгоритм работы закладывается во все модели подобных установок. Количество циклов подкачки от погружного насоса можно снизить, если установить больший интервал между предельными значениями давления.

Правильные монтажные работы

Минимизировать скачки давления и влияние гидравлической турбулентности удастся за счет монтажа реле в максимальной близости к глубинному насосу и гидроаккумулятору. Важно ознакомиться с инструкцией, заготовленной производителем, так как она содержит важную информацию о способе монтажа. Некоторые модели датчиков разрешено ставить исключительно в отапливаемых помещениях для правильной работы.

Схема подключения реле давления с поверхностной помпой практически неотличима от аналогичной схемы, но с погружным агрегатом. Небольшие отличия есть только в последовательности расположения отдельных элементов.

Схема подключения реле давления воды и насосной станции с поверхностным насосом

Более простая схема подключения скважинного насоса с реле давления, если используется поверхностный насос. Применяется блочная установка, что подразумевает комплексный монтаж с насосом, в котором присутствует специальный штуцер для соединения датчика. При этом комплект уже содержит обратный клапан с фильтром грубой очистки.

Когда подразумевается наличие погружного насоса в системе, а аквабак располагается в кессоне, около оголовка скважины, то необходимо запасаться датчиком с герметичным водозащитным корпусом. Такие модели можно даже погружать на некоторую глубину в колодец.

Монтаж состоит из трех этапов, которые должны выполняться в строгой последовательности:

• автоматика сопрягается с водопроводной системой;
• к электроклемам подключается проводка;
• система настраивается по оптимальным параметрам.

Существует несколько способов подключения автоматики, но в большинстве случаев на практике применяют один из двух проверенных вариантов:

1. В первом варианте монтаж выполняется на одном из участков магистрального трубопровода. Во время выполнения работ строго соблюдаются рекомендации производителя, указанные в документации гидравлических компонентов конструкции. Для процесса необходимо установить тройник, одним из концов которого является штуцер-переходник. Последний можно заменить отводным жестким шлангом.

Определив место врезки, обеспечиваем надежное резьбовое соединение благодаря полиамидной нити Тангит Uni Lock. Относительно высокая стоимость оправдана отличными эксплуатационными характеристиками.

Схема подключения реле давления воды к погружному насосу

1. Во втором случае задействуется спецштуцер, имеющий пять патрубков. На все отводы крепятся следующие элементы:

• датчик,
• выходной трубопровод от глубинного насоса,
• подающий трубопровод для дома,
• манометр для контроля давления,
• гидроаккумулятор.

По завершении монтажа датчик сопрягается с насосом, а затем подводится электропитание.

ВИДЕО: Как настроить автоматику

Тонкости подключения

Во всех используемых способов подключения важно необходимо придерживаться общих правил, способствующих получению максимально эффективного результата:

• Резьбовые сопряжения должны быть максимально качественно герметизированы с использованием современных эффективных средств: полиамидной нити или ФУМ-ленты.

Последовательность подключенных элементов

• Удобно работать с реле, когда оно располагается в открытой зоне и способно вращаться на патрубке.
• Соединительные электрокабели выбирают исходя из значения мощности насосного оборудования. Так как оно редко превышает 2 кВт, то подойдут провода, имеющие сечение не менее 2,5 мм.
• На корпусе прибора должна содержаться маркировка, помогающая правильно соединить кабель. В некоторых моделях можно узнать схему из прилагающейся инструкции.
• При наличии вывода с заземлением необходимо в обязательном порядке произвести его подключение.

Разница между пиковыми значениями давления для прибора в большинстве случаев составляет 1,4 атм.

ВИДЕО: Одна из причин отказа в работе реле регулятора давления воды

Как корректно настроить работу

Для настройки прибора стоит воспользоваться пошаговой инструкцией:

1. Из системы удаляем воду через сливной вентиль. На реле снимаем верхнюю часть корпуса.
2. Пускаем насос на подпитку системы.
3. При отключении насоса фиксируем значение показания манометра. Это станет пиковым максимальным параметром.
4. Открываем один из дальних кранов потребителей для выведения жидкости из системы. По истечении небольшого промежутка времени запустится снова подпитка насоса.

Отмечаем текущее значение на манометре, что будет соответствовать нижнему пику давления. Находим разницу между показаниями.

1. Если сила напора из крана является неудовлетворительной, то повышаем нижний порог давления. В подобной ситуации предварительно откидываем напряжение от блоки и подтягиваем гайку на крупной пружине. Если же напор был чрезмерно большой, то отпускаем натяг гайки.
2. Рекомендуется подгонять разницу между пиковыми значениями в интервал, равный 1,4 атм. Повысить разницу удастся затягиванием гайки на малой пружине, снизить – уменьшаем натяг.
3. Добиваемся наиболее комфортной работы аппаратуры, проверяя эмпирически значения в системе.

Кроме первичных настроек, необходимо регулярно, не реже чем раз в квартал, контролировать рабочие параметры водопроводной системы. При необходимости сливают воду и сверяют давление в воздушной полости.

ВИДЕО: Что еще будет интересно узнать о реле давления

Как подключить реле давления на 220 колодцев (руководство из 4 шагов)

Реле давления в колодцах является важной частью подачи воды по всему дому; когда он уходит, это может привести к серьезным нарушениям в вашей жизни!

Из этого руководства вы узнаете:

• Как безопасно подключить реле давления скважинного насоса !
• Проводка для двух типов переключателей скважинных насосов
• Признаки того, что ваш переключатель готов к замене
• И еще!

Вам кажется, что давление воды намного ниже нормы? Как вы думаете, ваш скважинный насос постоянно включается и выключается?

Это признаки неисправности реле давления. Если вы здесь, вы пытаетесь решить, можете ли вы сделать это самостоятельно. Я здесь, чтобы сказать вам: Да , вы можете, если будете следовать нашему простому руководству!

Как лицензированный электрик, я прошу, если вы чувствуете себя некомфортно или сталкиваетесь с проблемами в любое время во время работы с реле давления скважинного насоса,  пожалуйста, остановитесь и вызовите местного электрика, чтобы он помог закончить работу.

Продолжайте читать, чтобы узнать 4 шага по , как подключить реле давления скважинного насоса на 220 В!

Большинство реле давления используют 5 или 6 проводов

Подключение скважинного реле давления не является сложной задачей. Большинство переключателей используют всего 5 или 6 проводов! Чтобы найти свой коммутатор, проверьте три обычных места, где установлены коммутаторы:

• На струйном насосе или прямо на скважинном насосе рядом с напорным баком
• На тройнике или рядном водонапорном баке с водопроводной трубой рядом с напорным баком
• На резервуар для воды под давлением сам

По большей части датчики давления скважины 220 В используют двухпроводной погружной насос .

Сфотографируйте, как это подключено

Важным моментом при подключении реле давления скважинного насоса является знание того, куда должны идти провода. Если вы заменяете старый выключатель, простой способ получить схему подключения — сделать снимок с помощью телефона ДО вы отключите его!

После того, как вы отключили электричество, вам нужно сбросить давление в баке, открыв кран на минуту. Убедитесь, что у вас нет давления, посмотрев на манометр, он должен показывать 0 фунтов на квадратный дюйм.

Необходимые расходные материалы и инструменты

• Измеритель напряжения  – Измеритель напряжения позволяет убедиться, что питание отключено
• Отвертка  – Отвертка будет использоваться для снятия и повторной установки крышки и подключения проводов.
• Инструмент для зачистки проводов — Инструмент для зачистки проводов используется для снятия изоляции с отдельных проводов
• Обжимные клещи для проводов — Обжимные клещи для обжима вилочных разъемов на концах отдельных проводов
• Вилочные разъемы — Вилочные разъемы обжать концы отдельных проводов, чтобы обеспечить надежное соединение

4 шага для подключения переключателя давления скважинного насоса

Шаг 1.

Проверка отсутствия питания и сброс давления

Выключите выключатель, питающий скважинный насос.

Снимите крышку и с помощью тестера напряжения убедитесь в отсутствии питания на проводах переключателя давления в скважине, которые вы подключаете.

Осторожно прикоснитесь одним щупом к концу провода под напряжением, а другим щупом прикоснитесь к проводу заземления; Ваш мультиметр должен показывать ноль вольт. Повторите для другой горячей проволоки.

После отключения питания откройте кран на минуту, чтобы сбросить давление в переключателе; Ваш манометр должен показывать 0 фунтов на квадратный дюйм.

Читайте также >> Как подключить трехпозиционный выключатель света?

Шаг 2. Зачистите концы провода и обожмите вилки

Используя стриппер, снимите примерно 1/2 дюйма изоляции с провода.

Поместите корпус вилочного соединителя на конец провода и с помощью щипцов обожмите его на проводе.

Убедитесь, что хороший обжим, хорошо потянув разъем; неплотные соединения могут вызвать проблемы с прохождением электроэнергии или создать точку перегрева, которая может привести к возгоранию.

Шаг 3. Подсоединение реле давления

Вставьте провода обратно в реле. Установите, какие провода идут от двигателя, а какие провода силовые.

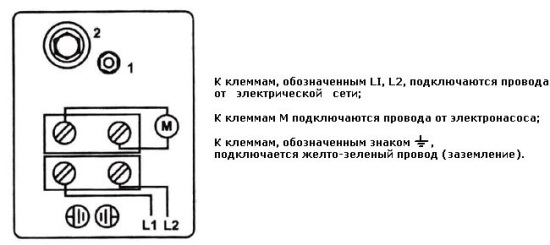

Подключение двухпроводного переключателя

Там будет планка, удерживающая 4 винта. Входящая мощность будет поступать на клеммы линии, обозначенные как L1 и L2. Это внешние 2 винта. Провода взаимозаменяемы.

Выводы двигателя подключаются к клеммам нагрузки, помеченным как T1 и T2 или M. Это два средних винта, провода также взаимозаменяемы.

Земля приземлится на зеленый винт, обычно расположенный в нижней части корпуса переключателя.

Подключение трехпроводного переключателя

Входящее питание подается на линейные клеммы, обозначенные как L1 и L2. Это внешние 2 винта. Провода взаимозаменяемы.

Провода двигателя должны быть красного, черного и желтого цвета. Они приземлятся на соответствующие им винты с маркировкой R, B и Y. Земля приземлится на зеленый винт, обычно расположенный в нижней части корпуса переключателя.

Читайте также >> Как подключить розетку на 220 вольт?

Шаг 4. Установите крышку и повторно включите питание

Дважды проверьте надежность соединений: нет ослабленных вилочных разъемов, винты затянуты.

Аккуратно загните лишний провод, чтобы крышка могла легко вернуться на место, не защемляя провода. После завершения вы можете снова включить выключатель.

Часто задаваемые вопросы

Как подключить реле давления 220 В для скважинных насосов?

Сначала убедитесь, что питание отключено. Протяните провода к выключателю. Провода питания, L1 и L2, подключаются к двум внешним винтам с соответствующей маркировкой; эти провода взаимозаменяемы. Провода двигателя будут приземляться на два средних винта, помеченных либо M, либо T1 и T2; они также взаимозаменяемы. Заземляющий провод ляжет на заземляющий винт. Спрячьте провода, чтобы вы могли надеть крышку, установить крышку, а затем снова включить питание.

Как подключить реле давления на 230 В?

Убедитесь, что питание отключено, затем протяните провода к выключателю. Силовые провода L1 и L2 подключаются к двум крайним винтам клеммной колодки. Провода двигателя будут приземляться на два центральных винта, помеченных буквами M или T1 и T2. Затем заземляющий провод сядет на заземляющий винт. Хорошо спрячьте провода, чтобы можно было снова установить крышку и снова включить питание.

Куда идут провода реле давления?

На внутренней стороне крышки переключателя должна быть схема подключения, которой вы сможете следовать. Там будет два комплекта проводов, одни идут от электрощита, а другие от двигателя. Провода питания подключаются к двум крайним винтам, обозначенным L1 и L2, а провода двигателя подключаются к двум центральным винтам, обозначенным T1 и T2. Затем заземляющий провод сядет на заземляющий винт.

Как подключить реле давления Square D для скважинных насосов?

Под крышкой вы найдете четыре винта. Силовые провода L1 и L2 подключаются к двум дальним винтам клеммной колодки. Провода двигателя будут приземляться на два центральных винта, помеченных буквами M или T1 и T2. Затем заземляющий провод сядет на заземляющий винт. Хорошо спрячьте провода, чтобы можно было снова установить крышку и снова включить питание.

Читайте также >> Как подключить вентилятор и свет к отдельным выключателям?

Заключительные мысли о подключении реле давления 220-вольтного скважинного насоса

Нет ничего более разочаровывающего, чем готовиться к отъезду только для того, чтобы обнаружить, что у вас нет давления воды. Нет необходимости добавлять к стрессу, прикрепляя счет мастера, когда вы можете сделать это самостоятельно!

Безопасность превыше всего, поэтому перед началом работы убедитесь, что питание отключено. Потратьте время, чтобы просмотреть реле давления и то, как оно подключено, прежде чем начать; это поможет убедиться, что вы правильно подключили его.

Если у вас есть какие-либо сомнения, вопросы или вы больше не чувствуете себя комфортно при работе с ним, обязательно позвоните своему местному электрику, чтобы он приехал и помог вам!

Надеюсь, вам понравилось это руководство по секретам домашнего инспектора!

Как работает реле давления ~ Изучение приборостроения и техники управления

Что такое реле давления?

Это устройство предназначено для контроля технологического давления и выдачи выходного сигнала при достижении заданного давления (уставки). Реле давления делает это, прикладывая технологическое давление к диафрагме или поршню, чтобы создать усилие, которое сравнимо с усилием предварительно сжатой пружины диапазона.

Реле давления используется для обнаружения наличия давления жидкости. В большинстве реле давления в качестве чувствительного элемента используется мембрана или сильфон. Движение этого чувствительного элемента используется
для приведения в действие одного или нескольких переключающих контактов для индикации тревоги или инициирования управляющего действия.

Реле давления имеют разную конструкцию с разными чувствительными элементами. Одним из наиболее распространенных является датчик с диафрагмой или сильфоном в качестве чувствительного элемента. Тот, который я буду обсуждать здесь, использует поршень в качестве элемента, чувствительного к давлению. В любом случае, принцип работы этого поршневого реле такой же, как и у реле давления мембранного или сильфонного типа.

Основные части переключателя давления:

Основные части типичного переключателя давления приведены на схематической диаграмме ниже:

Диаграмма давления

. реле давления, показывающее все основные части реле, показано выше. Ниже также показано изображение реле давления: На виде в разрезе реле давления можно идентифицировать следующие основные части: Микропереключатель Изолированная кнопка отключения Рабочий штифт Гайка отключения Пружина диапазона Рабочий поршень Корпус переключателя или корпус Микропереключатель Микропереключатель используется для замыкания или размыкания электрической цепи при срабатывании реле давления. Микропереключатель на виде в разрезе представляет собой однополюсный двухпозиционный переключатель (SPDT). Этот переключатель состоит из одного нормально замкнутого контакта (НЗ) и одного нормально разомкнутого контакта (НО). Когда реле давления срабатывает, НО контакт замыкается, а НЗ размыкается. Микропереключатели с золотыми контактами обычно используются в устройствах с низким напряжением и малым током (т. е. в искробезопасных цепях). Для более высоких напряжений/токов используются серебряные контакты. Изолированная кнопка отключения Эта кнопка переключает контакты NO и NC при срабатывании реле давления Рабочий штифт рабочий поршень. Когда поршень приводится в действие в результате изменения давления на входе, рабочий штифт либо перемещается вверх и входит в контакт с кнопкой отключения, либо движется вниз и разрывает контакт с кнопкой отключения Гайка настройки отключения Гайка настройки отключения (также может называться винтом диапазона) используется для регулировки уставки реле давления. Это достигается за счет изменения степени сжатия пружины диапазона. Чем больше пружина диапазона сжимается гайкой настройки срабатывания, тем выше уставка давления для переключателя. Чем меньше сжатие, тем ниже уставка реле давления. Пружина диапазона Это предварительно сжатая пружина, и создаваемое ею усилие определяет давление, при котором срабатывает реле. Рабочий поршень Это часть реле давления, контактирующая с процессом. Давление процесса, действующее на площадь рабочего поршня, создает силу, противодействующую силе пружины диапазона. Диапазон переключателя зависит от площади рабочего поршня и жесткости пружины диапазона (измеряется в фунт-силах на дюйм, Н/мм и т. д.). Корпус или корпус переключателя Корпус, содержащий микропереключатель и другие принадлежности реле давления, называется корпусом или корпусом переключателя. Для реле давления, выдающего электрический выход, предусмотрено одно или несколько ответвлений, позволяющих ввести кабель в корпус через подходящий сальник. Для выключателя с пневматическим выходом предусмотрено два или более переборочных соединения для выходных соединений. Корпуса переключателей обычно изготавливаются из алюминия или нержавеющей стали. Принцип работы реле давления Как показано на изображении выше в разрезе реле давления, входное давление подается на нижнюю часть рабочего поршня. Этот поршень выталкивается вверх под действием давления на входе против пружины диапазона. Натяжение пружины диапазона можно отрегулировать так, чтобы она сжималась при определенном давлении или заданном значении. Когда это давление будет достигнуто, рабочий штифт ударит по кнопке отключения на микропереключателе и переключит его. Нормально разомкнутые контакты (NO на C) станут замкнутыми, а нормально замкнутые контакты (NC на C) разомкнутся. Давление, при котором переключается микропереключатель, устанавливается регулировкой гайки настройки срабатывания. Эта гайка регулирует натяжение пружины диапазона (например, если гайка повернута по часовой стрелке, давление срабатывания будет выше). РубрикаРазное
