Как сделать раздвижные ворота своими руками

Сегодня на месте традиционных распашных ворот всё чаще можно увидеть раздвижные – разновидность конструкции, в которой полотно сдвигается в сторону, чтобы открыть проём для проезда. При этом в понятие «раздвижной» входят как ворота с двумя створками, которые разъезжаются в разные стороны, так и устройства с одним полотном, которое отъезжает вбок. Поскольку последняя разновидность конструкции выгоднее и удобнее для использования, у большинства продавцов (включая 1vorota.by) вы найдете именно такую. При этом по своему устройству они тоже делятся на несколько групп – в основном, в соответствии со способом передвижения полотна:

  • на нижней консольной балке;
  • на верхней консольной балке;
  • по направляющей рельсе на земле;
  • на подвесной системе.

Если выбирать из этих четырёх типов, то наиболее практичными считаются раздвижные ворота на нижней балке: в отличие от устройств на рельсе, они не создают препятствий для движения по земле и не забиваются снегом или грязью.

Основные преимущества

Такие конструкции вытесняют с рынка более устаревшие или сложные варианты по нескольким важным причинам:

  • вы можете сделать такие раздвижные ворота своими руками;
  • для открывания они не требуют дополнительного пространства перед или за полотном;
  • отличаются высокой степенью надёжности;
  • могут быть автоматизированы.

Кроме того, выбрав такую конструкцию, вы получаете не только соответствующую защиту, но и привлекательный внешний вид: делая самодельные раздвижные ворота, вы можете выбрать любой вид их зашивки, будь то профлист или древесина.

Последовательность установки конструкции

Устройство ворот со сдвигом полотна во многом усложняется наличием шариковых опор, на которых движется створка. Их необходимо устанавливать на крепкий фундамент, который надо подготовить заранее. В этом обычно и заключается первый этап установки раздвижных ворот своими руками.


Для фундамента сбоку от проёма нужно сделать яму, которая по длине будет равняться половине ширины полотна, а по глубине будет не менее 120 см. В яму укладывается подушка из гравия и закладной швеллер с приваренной арматурой. Если вы хотите открывать ворота при помощи автоматики, на этом этапе следует сделать проводку и вывести её в гофрированную трубу. После этого яма заливается бетоном, который застывает несколько суток.


Далее следует сборка основы полотна. Для неё можно использовать трубы, причём чтобы сделать вес конструкции меньше, для обрешётки берут трубы с меньшим диаметром. Затем необходимо установить шариковые опоры на фундамент и после накатить на них сделанную основу полотна, регулируя положение роликов. Когда вы подобрали для них лучшую позицию, можно закрепить все элементы и заняться зашивкой полотна. Процесс установки и регулирования роликов можно увидеть на различных видео раздвижных ворот своими руками. Как уже упоминалось, зашить ворота можно практически любым материалом, но необходимо следить, чтобы его вес не вызвал перекоса. Самой популярной зашивкой сегодня является профнастил – он достаточно лёгкий, имеет оптимальную стоимость и степень защиты, а также представлен в широкой гамме цветов.

Последний же этап работ – это установка улавливающих элементов и автоматики, если вы решили автоматизировать управление полотном. Ещё больше подробностей о том, как сделать раздвижные ворота своими руками, вы найдёте на видео.

Монтаж раздвижных ворот своими руками: за и против

Надёжные ворота – это всегда весомое вложение средств, поэтому многие стараются сэкономить, устанавливая их собственноручно. Тем не менее, такой подход не всегда себя оправдывает: всё это нередко приводит только к порче материала и дополнительным затратам. Конечно, у нас на сайте можно найти много видео и чертежей того, как сделать раздвижные ворота своими руками,  но без опыта и поддержки специалистов выполнить всё качественно всё равно тяжело и долго.

Поэтому 1vorota.by предлагает вам своих профессионалов, которые быстро установят для вас ворота и дадут 100% гарантию их надёжности. Если же вы всё-таки хотите произвести устройство раздвижных ворот своими руками, мы предлагаем вам компромиссный вариант, а именно готовые комплекты материалов для выбранного вами вида заграждения. Все детали комплекта полностью соответствуют друг другу, и поэтому их монтаж будет, во-первых, проще, а во-вторых, наверняка будет полностью соответствовать вашему плану.

Откатные ворота своими руками: фото, схема, чертежи, видео

Автор Admin На чтение 4 мин. Просмотров 1.4k. Опубликовано

Содержание

  1. Содержание
  2. Чертежи
  3. Заливка фундамента
  4. Инструкция по сборке откатных ворот
  5. Видео установки откатных ворот своими руками

Содержание

  1. Чертежи
  2. Заливка фундамента
  3. Инструкция по сборке откатных ворот
  4. Видео установки откатных ворот своими руками

Качественные ворота, откатывающиеся в сторону при открывании и закрывании, помогают сэкономить свободное пространство на участке.

Они отличаются простотой и легкостью монтажа, долговечностью и привлекательным внешним видом. Профнастил, крепящийся к каркасу, защитит участок от порывов ветра и значительно снизит шум на территории. Установить откатные ворота своими руками не составит труда, нужно лишь правильно провести подготовку и учитывать основные требования производителя.

Чертежи

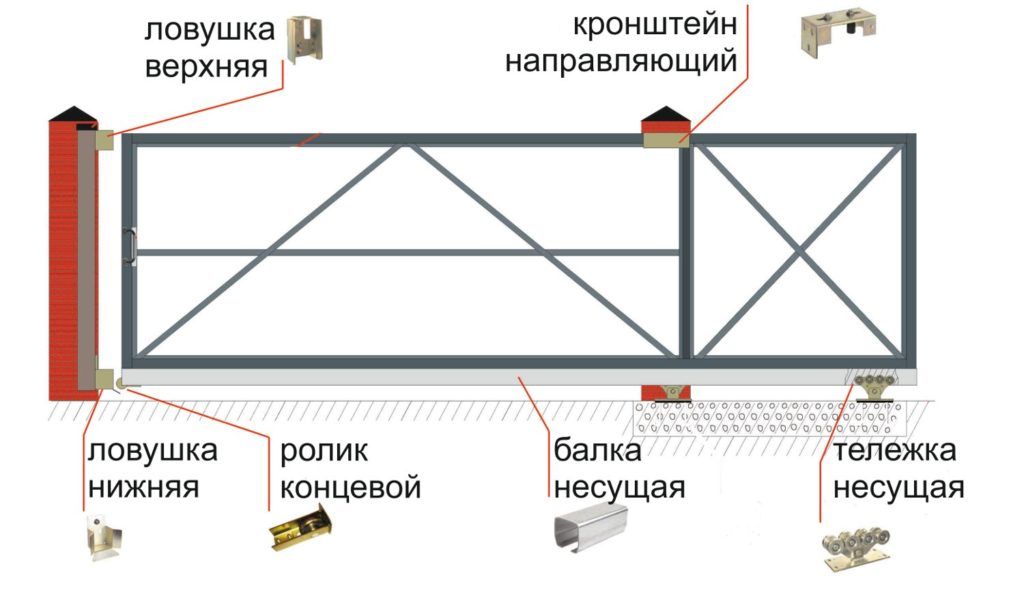

Простая конструкция откатных ворот предполагает наличие опорных элементов, поддерживающих опорную и притворную рамки. Глубина фундамента для ворот с полотном в 3,5 м (расстояние между фундаментами 3,175 м) не должна составлять меньше 1,5 м под землей и 2,5 см над грунтом. Под опорную раму необходимо залить больший фундамент: именно на него будет идти максимальная нагрузка. Его длина составит 2,4 м, а ширина 50 см. Под притворную раму следует залить небольшой цоколь, длиною 50 см и шириною 30 см. Подробная схема расположения опорных участков позволит точно и без ошибок повести и заливку, и монтаж рам.

Заливка фундамента

Итак, как самостоятельно сделать откатные ворота и какие материалы нужны для правильного монтажа опор? Для заливки фундамента используется бетон марки М200 или выше. Перед заливанием траншей необходимо провести армирование прутьями диаметром 12 мм. Полученный цоколь выстаивается в течение недели.

Инструкция по сборке откатных ворот

Проводится работа согласно прилагаемой к комплекту элементов инструкции. Также будет полезно исполнителю и указанное ниже описание. Приведенный алгоритм позволит быстрее и точнее провести работы и подготовить прочную конструкцию:

Болтами М8 соединяется угловая рама и откатное полотно.

На отверстия на раме и воротах устанавливаются пластиковые заглушки.

К нижней части откатного полотна прикрепляется направляющая шина.

Вдоль стыка шины и полотна, с внутренней стороны ворот прикручивается С-профиль с помощью кровельных саморезов.

В С-образный профиль устанавливаются комплекты, состоящие из закладных пластин, винтов, двусторонних гаек (подробная сборка набора указана в видео).

К двусторонним гайкам прикрепляется зубчатая рейка (согласно заводским отверстиям).

Важно учитывать расстояние между соседними рейками: оно должно быть не более 1-2 мм. После правильного расположения элементов можно проводить плотный зажим двусторонней гайки, что позволит надежно фиксировать компоненты.

Правильная установка откатных ворот на роликах также предполагает и подтяжку болтов, прикручивающих зубчатую рейку к крепежам на профиле. Подробные чертежи и фото, указанные в инструкции позволят удостовериться в точности выполнения.

На подготовленные фундаменты необходимо установить опорную и притворную рамы по уровню. Для этого нужно провести разметку и далее подготовить отверстия.

Перепадов между основаниями быть не должно. Закрепление производится с помощью клиновых анкеров М12. Отрегулируйте столбы строго по вертикали.

Далее собираются и закрепляются все остальные комплектующие для откатных ворот: крепежи для роликов, ролики. Перед их установкой потребуется точная разметка свободного участка и исключение перепадов на плоскости или незначительных наклонов рам. Расстояние от опорной рамы к первому закрепителю составляет 10 см. А расстояние между соседними крепежами – 1,335 м.

После подготовки крепежей выполняется установка роликовых опор.

В опорную рамку проводится монтаж роликов с помощью небольшой шины.

Далее выполняется установка собранных ворот на роликовые опоры (работа должна проводиться 3-4 людьми).

По краям от угловой рамки закрепляются прорезиненные валики, обеспечивающие мягкость и аккуратность хода ворот.

Со стороны уголка надо установить заглушку.

С противоположной стороны установите опорный ролик.

Завершается монтаж откатных ворот из профнастила после закрепления уловителей на притворной раме.

После пробного открытия/закрытия при необходимости выполняется подтяжка и регулировка конструкции.

Электропривод монтируется с внутренней стороны ворот, рядом с опорной рамой. Схема подключения электропривода, настройка автоматики и особенности его эксплуатации указаны в инструкции, прилагаемой к комплекту.

Видео установки откатных ворот своими руками

[youtube]https://youtu. be/BUmomxfYS1w[/youtube]

[youtube]https://youtu.be/Oh9zykB75p8[/youtube]

[youtube]https://youtu.be/ofFW19XiSHE[/youtube]
