Электрические обогреватели для производственных помещений – Большой обзор промышленных обогревателей — Школа по утеплению дома

По конструкции ИК приборы отопления делятся на панельные и пленочные виды.

1. ИК панели работают от электросети, закрепляются на стенах или на полу. Количество таких панелей зависит от размера помещения. Не следует устанавливать панели напротив окон, это может создать температурную асимметрию. Отопительные панели лучше крепить на стенах и оконных простенках, в этом случае инфракрасные лучи будут проходить вдоль оконного пространства. Устанавливая подобные панели на потолке, следует помнить, что расстояние от головы стоящего человека до панели не должно быть меньше 1 метра.
2. ИК пленки, предназначенные для отопления помещений, представляют собой материал из лавсана с добавлением алюминиевой фольги. Пленка может укладываться под напольное покрытие или под потолочную отделку. Важно понимать, что инфракрасное отопление напольного покрытия дает только локальный нагрев. Если планируется установка одного источника тепла, следует отдать предпочтение потолочному инфракрасному отоплению.

Вернуться к оглавлению

Они представляют собой несколько элементов нагрева, расположенных в коробчатом корпусе. Тепло от нагревательных элементов передается алюминиевому профилю, поверхность которого покрыта излучающей керамикой.

1. Высокая пожаробезопасность обусловлена тем, что нагревательные элементы защищены специальным термостойким теплоизолятором.
2. В производственных помещениях, как правило, с электричеством проблем не бывает. Поэтому провести электрическую разводку будет несложно.
3. Как монтаж инфракрасных обогревателей, так и их демонтаж не требуют остановки производственного цикла. После установки система быстро входит в рабочий режим и происходит отопление помещения. Система может долгое время находиться в отключенном состоянии и при минусовой температуре, после ее включения никаких сбоев не произойдет.

Управление системой осуществляется термостатами, которые постоянно измеряют температуру и поддерживают ее нужный диапазон. Если какая-то зона имеет недостаточную температуру, программирующее устройство включает необходимую группу обогревателей. Это дает возможность не беспокоиться о промерзании помещения даже в отсутствие людей.

Несмотря на все преимущества, инфракрасное отопление, как и любое другое, имеет и небольшие недостатки:

1. Инфракрасные излучатели, работающие от электричес

Отопление склада высотой 10 метров инфракрасными обогревателями Билюкс

Можно ли использовать инфракрасные обогреватели для отопления складских помещений? Ответ однозначный — да. А если речь идет о складах высотой не менее 10 метров? Ответом послужит реализованный компанией Электромакс проект обогрева инфракрасными излучателями Билюкс складского помещения на 600 м2 в среднерусском регионе.

Также читайте: отопление склада одежды высотой 25 метров, отопление склада запчастей тепловыми матами, отопление склада 1000 кв. м.

отопление складского помещение при помощи инфракрасных обогревателей Билюкс

Исходные данные

• Складское помещение на 600 квадратных метров, построенное из пеноблока и утепленное 20-сантиметровым слоем минеральной ваты. Фасадная отделка – стальной лист по гидро- и паробарьеру, обеспечивающему влагозащиту минеральной ваты.
• Ворота роллетного типа с вертикальным подъемом, расположены  в торцевой части строения и на фасаде. Кровля – шатровая, с перепадом высоты «потолка» в складе от 8 до 10 метров.
• Одинарные стеллажи расположены у стены строения. В центре помещения установлен парный стеллаж. Проходы между стеллажами перпендикулярны торцевой части с воротами.  Площадка между центральными рядами стеллажей и торцевыми воротами используется в качестве зоны погрузки-выгрузки товара.
• По условиям хранения товарно-материальных ценностей температура в складском помещении должна превышать 10 °C.

Схема размещения обогревателей

В качестве основного отопительного прибора была выбрана модель инфракрасного обогревателя Билюкс П 4000 с такими характеристиками:

промышленный инфракрасный обогреватель Билюкс П 4000

• Тепловая мощность – 4 кВт.
• Энергопотребление – 1,3 кВт.
• Вес – 22 килограмма.
• Стоимость – 170 долларов США.

Для обогрева помещения объемом 5 400 кубических метров необходимо 11 обогревателей суммарной тепловой мощностью 44 кВт. Дополнительные источники тепла – не предусмотрены.

Размещение обогревателей – потолочное, на подвесах, опускающих инфракрасный излучатель до уровня 7 — 7,7 метров от пола. При этом используется следующая схема:

• Пять обогревателей «подвешены» над каждым проходом между стеллажами.
• Один отопительный прибор обслуживает зону погрузки-выгрузки товара.

Итоги проекта инфракрасного отопления склада площадью 600 м2

Замеры температуры, проведенные с помощью тепловизора в конце января 2013 года, показали следующие результаты:

• Температура окружающей среды: -19 °C.
• Температура стен склада (снаружи): -17 °C.
• Температура на уровне пола в складском помещении: +15 °C.
• Температура на уровне потолка: +21,5 °C.
• Температура стен склада (внутри): +18,5 °C.

В итоге внутри помещения поддерживается стабильная «плюсовая» температура выше заданного заказчиком уровня: 10 °C. То есть эффективность обогревателей Билюкс подтверждается натурными замерами, проведенными на готовом объекте в самую суровую зимнюю пору.

Рекомендуемые модели обогревателей Билюкс

Помимо уже упомянутого инфракрасного обогревателя Билюкс П 4000, мы можем рекомендовать следующие модели инфракрасных излучателей данного бренда для отопления складских помещений:

Билюкс У 6000 — Этот прибор можно использовать и в системах комплексного обогрева, и в роли точечного источника тепла. Его характеристики:

• Тепловая мощность – 5,7 кВт.
• Обогреваемая площадь – 60 м2.
• Вес – 15 килограмм.
• Высота подвеса – от 6 метров.
• Стоимость – 200 долларов США.

Билюкс Б 1000 — Этот прибор можно использовать для обогрева бытовых или офисных зон складского помещения:

Билюкс Б 1000 — для обогрева бытовых или офисных зон складского помещения

• Тепловая мощность – 1 кВт.
• Обогреваемая площадь – 20 м2.
• Вес – 4 килограмма.
• Высота подвеса – от 2,5 метров.
• Стоимость – 70 долларов США.

Билюкс П 3000 — Этот прибор можно использовать в складском помещении и теплице, в школе или фитнес центре, в больнице или магазине. Его характеристики:

Билюкс П 3000 для отобогрева производственных и складских помещений

• Тепловая мощность – 3 кВт.
• Обогреваемая площадь – 30 м2.
• Вес – 22 килограмма.
• Высота подвеса – от 3,5 метров.
• Стоимость – 160 долларов США.

По всем вопросам обращайтесь через форму обратной связи

skladovoy.ru

Отопление промышленного и производственного цеха своими руками

Содержание статьи:

Организация производственного процесса – это многоплановая задача, в которой нужно учитывать все факторы. Помимо оборудования и квалифицированных работников следует уделить особое внимание поддержанию оптимальной температуры в помещении. Для этого нужно разработать системы и схемы отопления цехов своими руками: сварочного, столярного, производственного.

Выбор отопления по характеристикам помещения

Пример водяного отопления производства

Перед тем как сделать отопление цеха своими руками нужно выяснить несколько важных характеристик. Прежде всего – оптимальный температурный режим в помещении. От этого напрямую зависит выбор системы отопления.

При составлении схемы отопления столярного цеха или других производственных площадей нужно учитывать такие параметры:

• Площадь и высота потолков. Если расстояние от пола до кровли более 3 метров, то конвекционные (водяные, воздушные) системы будут неэффективны. Это объясняется большим объемом помещения;
• Теплоизоляция стен и крыши. Тепловые потери здания – это первое, что нужно учитывать при выборе. Система отопления для цеха должна быть не только эффективной, но и экономной. В таком случае лучше всего применять зональные источники тепла. Они будут поддерживать комфортный уровень температуры в определенной области помещения;
• Технологические требования оптимальной температуры в цеху. Например, отопление цеха деревообработки должно поддерживать нагрев воздуха на постоянном уровне. В противном случае это скажется на качестве продукции. Если же исходным сырьем является металл, то комфортная температура нужна только для работников.

Для проведения этого анализа потребуется изучить достоинства и недостатки каждого вида отопления. Рассмотрим наиболее эффективное отопление производственного цеха, отличающееся в зависимости от схемы и используемых компонентов.

Воздушное отопление цеха

Схема воздушного отопления цеха

Для больших помещений с высокими требованиями к температуре рекомендуется использовать воздушное отопление цеха. Эта система представляет собой разветвленную сеть воздушных каналов, при которым перемещаются потоки горячего воздуха. Его нагрев происходит с помощью специальной климатической установки или газового котла.

Такие системы и схемы отопления цехов своими руками применимы для сварочного, столярного, производственного помещений. Основными конструктивными элементами этой системы являются:

• Устройство забора наружного воздуха. Оно включает в себя вентиляторы и очистные фильтры;
• Далее воздушные массы по каналам попадают в зону нагрева. Это может быть электрические приборы (спиральный элемент) или газовая установка с воздушным теплообменником;
• Воздушные массы с высокой температурой движутся по каналам, которые распределяют тепло по отдельным производственным помещениям. Для регулирования уровня температуры нагрева в каждом выходном патрубке устанавливается дроссельная заслонка.

Подобная система воздушного отопления цеха имеет ряд существенных преимуществ перед стандартным. Главным из них является оптимальный нагрев помещения. Правильно расположенные воздушные каналы могут иметь направляющие элементы, которые фокусируют потоки воздуха в нужную зону цеха.

Также при дополнительной установке кондиционера эту же систему можно использовать в качестве охлаждающей. Однако такая схема отопления цеха довольно сложна в плане проектирования. Перед самостоятельной установкой нужно рассчитать мощность вентиляторов, форму и сечение воздушных каналов. Поэтому для монтажа воздушного отопления производственного цеха рекомендуется пользоваться услугами специализированных компаний.

Водяное отопление цеха

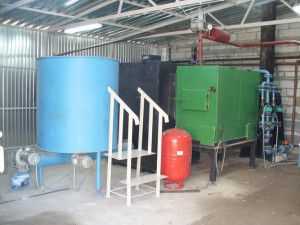

Водяное отопление цеха деревообработки

Использование традиционного водяного отопления актуально для небольших производств, площадь цехов которых не превышает 250 м². Оно нужно для постоянного поддержания температуры воздуха на оптимальном уровне по всему объему помещения. Зачастую отопление цехов деревообработки делают водяным.

Это связано с древесными отходами производства. Для их утилизации устанавливают твердотопливный котел длительного горения. Такая схема работы позволяет не только быстро, но и эффективно избавиться от древесных отходов. В дальнейшем они используются как топливо.

Однако эта схема организации отопления имеет ряд нюансов:

• Для того чтобы эффективность отопления производственного цеха была максимальной – нужно значительно увеличить площадь нагревательных приборов. Для этого используют трубы большого диаметра, которые свариваются между собой в регистры;
• Инертность. Нужно достаточно большое время для нагрева воздуха в цеху от теплоносителя;
• Невозможность быстрого изменения температуры воды в трубах.

Однако наряду с этим при монтаже водяного отопления цеха сварки можно применять систему теплого пола. Такая схема поможет уменьшить требуемую площадь отопительных приборов. Одновременно с этим уменьшится инертность системы – воздух в цеху будет нагреваться быстрее.
Во время проектирования отопления можно предусмотреть организацию горячего водоснабжения, что является важным для многих производственных процессов. Для этого нужно для отопления цеха своими руками приобрести (или сделать) теплообменный бак.

Бак косвенного нагрева воды

В нем энергия теплоносителя будет передаваться через змеевик воде. Это даст возможность использовать горячую воду не только в бытовых нуждах, но и для производственных процессов.

Помимо твердотопливных котлов можно устанавливать другие виды отопительного оборудования:

• Газовые котлы. Эффективны в экономическом плане, если нет дешевого твердого топлива;
• Электрические нагреватели. Их предпочтительно не использовать, так как затраты на электроэнергию будут высоки;
• Котлы, работающие на жидком топливе – дизель или отработанное машинное масло. Устанавливают в том случае, если нет газовых магистралей. Экономичны, но неудобны тем, что необходимы специальные емкости для хранения топлива.

Для применения водяных схем отопления цеха нужно правильно рассчитать мощность отопительной установки.

Стандартное соотношение 1 кВт выделяемой тепловой энергии на 10 м² площади актуально только для цеха, у которого высота потолков не превышает 3-х метров. Если же они выше, то каждый дополнительный метр это +10% к мощности котла.

Инфракрасное отопление цеха

Принцип работы инфракрасных обогревателей заключается в нагреве поверхностей за счет воздействия ИК излечения. Если система отопления сварочного цеха рассчитана на точечный обогрев определенных зон, то лучше всего использовать эти приборы. Эффективное отопление инфракрасными обогревателями для цехов следует начать с выбора нагревательных элементов. В настоящее время применяется два метода генерирования ИК излучения.

Карбоновые обогреватели

Карбоновый потолочный ИК обогреватель

Его конструкция состоит из колбы, внутри которой расположена карбоновая спираль, и отражающего элемента. При прохождении тока по нагревательному элементу происходит его накаливание за счет высокого электрического сопротивления. В результате этого выделяются ИК излучение.

Для фокусировки тепловой энергии предусмотрен отражатель, изготавливаемый из нержавеющего железа или алюминия.

ИК электрические обогреватели могут применяться как дополнительное отопление столярного цеха. Их монтируют над теми рабочими зонами, где необходим стабильный температурный режим. К преимуществам электрических инфракрасных обогревателей можно отнести:

• Простой монтаж;
• Возможность регулирования температуры нагрева за счет изменения подаваемой мощности тока;
• Небольшие габаритные размеры.

Однако из-за большого энергопотребления отопление электрическими инфракрасными обогревателями для цехов встречается редко. Вместо них монтируют газовые модели.

Газовые ИК обогреватели

Схема работы газового инфракрасного обогревателя

Для производственных цехов большой площадью при необходимости зонального обогрева рекомендуется применять газовые модели инфракрасных обогревателей. Их принцип работы основан на так называемом беспламенном горении смеси газа и воздуха на керамической поверхности. В результате этого формируется ИК излучение, которое фокусируется отражателем.

Для эффективного отопления инфракрасными обогревателями цехов зачастую используют потолочные модели обогревателей. Важно правильно рассчитать высоту крепления и требуемую мощность. От этих параметров будет зависеть площадь обогрева и температурный режим в этой части цеха.

Они используются в качестве системы отопления сварочного цеха, где комфортная температура нужна только для обеспечения нормальных условий рабочему персоналу. Однако при планировании такого вида обогрева нужно учитывать ряд нюансов:

• Инфракрасную систему отопления для цеха нельзя применять, если нужен нагрев воздуха во всем помещении. Обогреватели рассчитаны на локальное воздействие;
• Для минимизации расходов нужно использовать только природный магистральный газ. Сжиженный баллонный помимо дополнительной закупки обменных емкостей неудобен периодической процедурой подключения.

Но несмотря на эти недостатки, применение инфракрасного отопления для цехов деревообработки и других направлений промышленности остается оптимальным вариантом. Однако для монтажа газового отопления цеха только своими руками нужно провести ряд согласовательных мероприятий со службой газа, чтобы получить все разрешительные документы.

Как же правильно выбрать систему отопления для того или иного цеха? Нужно учитывать ее эксплуатационные параметры, расходы на приобретение оборудования и цену энергоносителя. Помните, что от эффективности отопления любого производственного цеха будет зависеть себестоимость продукции.

Если же нужен экономный вариант организации отопления столярного цеха – на видео можно увидеть нестандартные способы нагрева воздуха с использованием опилок и деревянной стружки.

strojdvor.ru

Обогрев производственных помещений: особенности и характеристики

Обогрева требуют не только жилые дома и квартиры, но и производственные помещения. Обогрев производственных помещений считается очень затратным делом. Но и крупные материальные вложения в обогрев не всегда дают хороший результат. Какое отопление лучше выбирать?

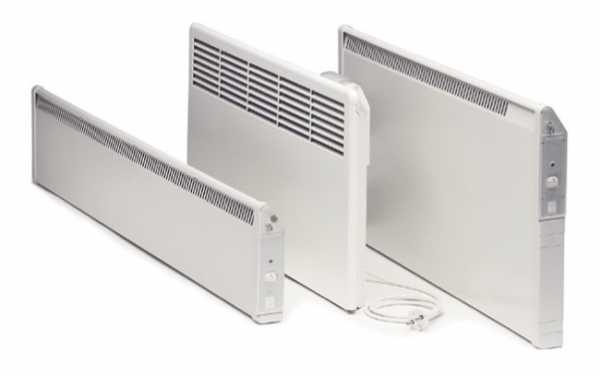

Конвекторы для отопления дома могут быть разными: электрические, газовые и водяные.

Особенности и характеристики

У производственных помещений есть несколько недостатков, которые препятствуют хорошему обогреву, — это большая площадь, высокие потолки и разнообразное оборудование.

Отопление производственных помещений требуется для создания комфортных условий для рабочих, нормального функционирования оборудования и других производственных процессов.

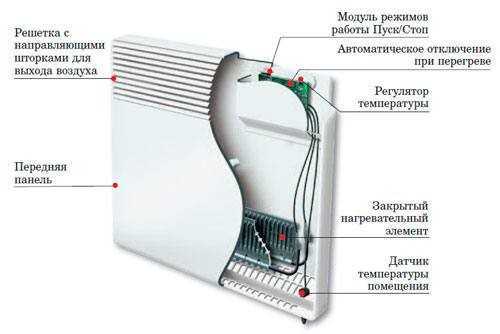

Схема электрического конвектора.

Любой владелец крупного промышленного помещения старается снизить расходы на электроэнергию, это возможно, если знать, какие обогреватели помещений наиболее эффективны и экономичны. При этом нужно учесть температурные нормативы, установленные санитарной и пожарной инспекциями.

Все эти факторы делают обогрев промышленных помещений сложной задачей. Часто в больших помещениях нужно учитывать зонирование, где каждая зона требует определенной температуры. Такие помещения должны бесперебойно отапливаться независимо от количества рабочих дней и выходных.

Тот факт, что потолки делаются очень высокими, приводит к тому, что все тепло уходит наверх. Поэтому разнообразные водяные и паровые виды отопления не подойдут для этой задачи, так как подобное отопление требует наличия трубопроводов, а значит, электрического тока. В итоге данный способ не только неэффективен, но и неэкономичен.

Часто на производствах устанавливаются такие обогреватели помещений, как калориферы.

Суть подобного отопления заключается в том, что нагретый калорифером воздух перемещается по помещению благодаря специальным вентиляторам. Но для больших помещений такое отопление будет не эффективно.

И все-таки существуют обогреватели помещений, способные создать комфортную температуру для любых производственных зданий при низких материальных затратах. Речь идет об инфракрасном отоплении.

Вернуться к оглавлению

Нюансы использования инфракрасного отопления

Регистры отопления помогают сделать ваш дом уютным и теплым, при этом вы всегда сможете установить их самостоятельно, без привлечения специалистов.

Инфракрасное отопление на сегодня является одним из самых современных способов обогрева больших помещений. Суть данного способа заключается в обогреве помещения инфракрасным излучением.

Эти лучистые обогреватели располагаются в определенных зонах, при помощи инфракрасных лучей нагревается пол, оборудование и вся поверхность помещения, после чего нагреваемые предметы отдают тепло в воздух при помощи процесса конвекции. Такие отопительные системы наиболее комфортны для рабочих, так как рабочая поверхность нагревается до приятной для человека температуры.

Обогрев промышленных помещений подобным образом является не только самым эффективным, но и самым экономным способом отопления. По сравнению с воздушной системой отопления, ИК обогреватели обходятся вполовину дешевле, это касается как электроэнергии, так и ремонта.

Инфракрасное излучение абсолютно безопасно как для самого производства, так и для людей. При правильной установке и эксплуатации такие отопительные системы могут применяться даже на взрывоопасных производствах. Инфракрасное отопление — единственный способ, дающий возможность отопить помещение с высокими потолками.

ИК отопление имеет такие преимущества, как:

• возможность увеличивать или понижать температуру в какой-либо зоне;
• эти обогреватели помещений не сжигают кислород и бесшумны в работе;
• возможность монтажа под потолком: не занимают рабочего места и незаметны в любом интерьере;
• нагрев помещений происходит в короткий срок;
• срок бесперебойной службы такой системы — не менее 50 лет.

Вернуться к оглавлению

Рекомендации при использовании инфракрасного отопления

Схема строения радиатора отопления.

ИК обогреватели различаются не только мощностью, но и способом монтажа. Поэтому перед приобретением подобного обогревателя нужно произвести замеры помещения.

Эту работу стоит предоставить специалистам, которые сделают план помещений, измерят высоту потолков, учтут вид стеклопакетов, высоту окон, уровень утепления дверей и многое другое. Подобные замеры требуются для верного расчета отопления и вентиляции.

По конструкции ИК приборы отопления делятся на панельные и пленочные виды.

1. ИК панели работают от электросети, закрепляются на стенах или на полу. Количество таких панелей зависит от размера помещения. Не следует устанавливать панели напротив окон, это может создать температурную асимметрию. Отопительные панели лучше крепить на стенах и оконных простенках, в этом случае инфракрасные лучи будут проходить вдоль оконного пространства. Устанавливая подобные панели на потолке, следует помнить, что расстояние от головы стоящего человека до панели не должно быть меньше 1 метра.
2. ИК пленки, предназначенные для отопления помещений, представляют собой материал из лавсана с добавлением алюминиевой фольги. Пленка может укладываться под напольное покрытие или под потолочную отделку. Важно понимать, что инфракрасное отопление напольного покрытия дает только локальный нагрев. Если планируется установка одного источника тепла, следует отдать предпочтение потолочному инфракрасному отоплению.

Вернуться к оглавлению

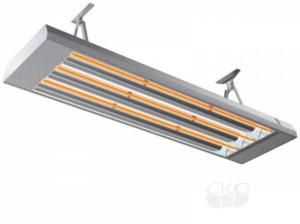

Высокотемпературные ИК обогреватели

Они представляют собой несколько элементов нагрева, расположенных в коробчатом корпусе. Тепло от нагревательных элементов передается алюминиевому профилю, поверхность которого покрыта излучающей керамикой.

1. Высокая пожаробезопасность обусловлена тем, что нагревательные элементы защищены специальным термостойким теплоизолятором.
2. В производственных помещениях, как правило, с электричеством проблем не бывает. Поэтому провести электрическую разводку будет несложно.
3. Как монтаж инфракрасных обогревателей, так и их демонтаж не требуют остановки производственного цикла. После установки система быстро входит в рабочий режим и происходит отопление помещения. Система может долгое время находиться в отключенном состоянии и при минусовой температуре, после ее включения никаких сбоев не произойдет.

Управление системой осуществляется термостатами, которые постоянно измеряют температуру и поддерживают ее нужный диапазон. Если какая-то зона имеет недостаточную температуру, программирующее устройство включает необходимую группу обогревателей. Это дает возможность не беспокоиться о промерзании помещения даже в отсутствие людей.

Несмотря на все преимущества, инфракрасное отопление, как и любое другое, имеет и небольшие недостатки:

1. Инфракрасные излучатели, работающие от электричества, зависят от электросети. Если на станции произойдет сбой, и подача электричества прекратится, то подача тепла также приостановится. Решить эту проблему можно, установив генератор, к которому при отсутствии электроэнергии можно подключить отопительные системы.
2. Установка инфракрасной отопительной системы требует подключения к электричеству, поэтому самостоятельная установка в производственных помещениях не рекомендуется, требуется вызов специалистов.
3. Монтаж отопительной пленки под напольным покрытием требует освобождения помещения, перенос всего оборудования на период работ.

Инфракрасные отопительные системы набирают свою популярность, встретить такое отопление можно практически везде: в храмах, на дачах, в школах, аэропортах и, конечно, в производственных помещениях. Такая востребованность в инфракрасной системе отопления говорит о высоких ее характеристиках.
