Как выбрать электрический обогреватель: расчёты и решение

Сегодня поговорим, как выбрать электрический обогреватель, чтобы вреда не вышло.

Авторы обзора с легкостью решат задачу. Но нельзя передать читателям голову. Хотите — слушайте мерчендайзеров и довольствуйтесь рекламой.

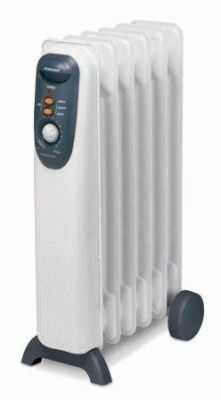

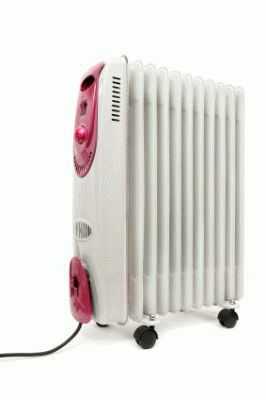

Выбор масляного обогревателя

Начнем с ситуации, способной поставить в тупик. Это выбор мощности масляного обогревателя для типичной комнаты. Начнем с подсчета потерь. Для расчётов рекомендуются программы, дополним их практическими измерениями. Ведется расчет согласно условиям на потери тепла, потом высчитывается мощность обогревателя, способная уравновесить заданные условия. Расчетная формула:

Приведена формула для расчета теплопотерь, где А – площадь ограждающей конструкции, температуры в скобках комнатная и внешняя, n и β — коэффициенты фиксированные, первый выбирается согласно СНиП II-3-79, второй приведен в тексте, где содержится формула (СНиП 2.04.05-91). R – сопротивления ограждающих конструкций, вычитывают из СНиП II-3-7. Кратко рассмотрим, как пользоваться актом. Начнем с сопротивления. Во-первых, ограждения делятся по видам, по типам домов, их включающих. Согласно первой классификации различают окна, двери, стены, со второй – жилые, производственные здания и пр. Выбирайте на вкус и цвет. Здесь придется посчитать параметр (для выбора) как градусо-сутки отопительного периода. Формула указана в СНиП II-3-79, значения среднесуточных температур по городам и регионам в СНиП 2.01.01-82.

Поясняем, что в РФ по нормативам сопротивление стен зависит от региона, от типа здания. Указанный параметр и ищем, добросовестные проектировщики заложат цифры в конструкцию дома путем правильного выбора толщины стен, объема изоляции. В документации приводятся требования к окнам. Если производилась замена жильцом, придется искать коэффициенты уже для сменной категории. Добавим, что пластиковые стеклопакеты, понятное дело, качественнее старых деревянных рам.

Добавочные потери β из СНиП 2.04.05-91 учитывают, к примеру:

1. На какую сторону света выходят окна и двери.
2. Встроены ли наружные стены.
3. Полы первых этажей и пролетов.
4. Наружные двери и ворота.

Коэффициент n выбирается из таблицы 3 СНиП II-3-79. В результате получаются тепловые потери для определённых ситуаций. Видно, что потери зависят от разницы между температурой стены снаружи и изнутри. Добавим, что в таблицах документации приведены минимальные значения сопротивления теплопотерям. Для дотошных читателей рекомендуется провести расчет по формулам СНиП II-3-79 и сравнить цифры. В результате видим ряд значений для поиска теплопотери. Измерения температуры помещения и наружной проводим исключительно при одинаковой мощности батарей отопления. Если в котельной поддали жару, день пропускаем.

Теперь в холодный день, допустим, требуется температуру на 2 градуса поднять. Подставляем в формулу вместо истинного положения дел желаемое и находим разницу. Полученная мощность служит ориентиром для выбора нагревателя. В следующий раз проведем измерения, сделаем расчет, включаем обогреватель, ждем, пока устройство выйдет на режим.

Сравниваем температуру: равна, меньше, больше. В зависимости от этого делаем вывод, соблюдаются ли нормативы в доме. Будьте внимательны при определении количества наружных стен. В зависимости от этого меняется результат. Аналогичный опыт проведем с пылящимся в кладовке нагревателем. В зависимости от результата экстраполируем выводы:

1. Измеряется температура без нагревателя.
2. Измеряется температура с нагревателем.
3. Потери равны суммарной мощности батарей и обогревателя. Первую не знаем, определена вторая величина. Зависимость линейная, выходит, что 1 кВт мощности добавляет определённое число градусов. Из указанной эмпирической зависимости выведем угол наклона графика, без нужды рыться в документации, посчитаем коэффициент самостоятельно. На будущее запомним, сколько киловатт добавить при некой разнице температур наружного и внутреннего воздуха. Причем от мощности батарей не зависит угол наклона. К примеру, понижение температуры радиатора на градус представим как эквивалентное исключение дополнительного нагревателя.

Вывод. Измерив температуру в комнате с нагревателем и без, всегда уточним, сколько киловатт приплюсовать в помещении, чтобы получить нужную температуру.

В зависимости от этого выберем технические характеристики электрических обогревателей, зададим требуемый режим, исходя из мощности ТЭНов либо прочих видов нагревательных элементов. Авторам кажется, метод прост и доступен. Недостаток единственный: мощность радиаторов отопления зависит от температуры в комнате, сложно правильно посчитать утечки тепла. Подсчёт ведётся в закрытой наглухо комнате, будто за стенами мороз. Полагаем, что с современными бесконтактными термометрами задачи решаемы. Разумеется, отбросили некоторые мелочи, но выводы справедливы для большинства случаев.

Мощности по режимам указаны в паспорте. Карточка товара содержит суммарную.

Выбор электрических обогревателей

Производители электрических обогревателей не стоят на месте. Постоянно появляются новые модели. Приведенный выше метод выбора нагревателя хорош для масляных обогревателей. На практике не удобно пользоваться прибором. Агрегат осушит воздух, тяжелый, угловатый. Для прочих видов проведите простой расчет: полученная выше мощность делится на полосу покрытия:

1. Для микатермического обогревателя это полоса по объему поперек плоскости стального ограждения прибора.
2. Для ветродувки – луч, по которому движется струя.
3. В случае инфракрасного обогревателя нечто вроде пирамиды, основание фигуры легко посчитать по формулам производителя (к примеру, Пион Керамик).
4. Для каминов с рефлектором берем переднюю полусферу.

Отношение объемов даст приблизительную необходимую мощность. Как задавать температуры, уже рассказывали. Обратите внимание, что ветродувка и прочие модели иногда греют с единственной стороны. Это неудобно. При необходимости выбирайте пару приборов либо расставьте мебель нужным образом. Разновидности электрических обогревателей сочетайте друг с другом, добавляйте и вычитайте мощность. Нюансы накладывают печать. К примеру, ветродувка за счет принудительной конвекции потребует мощности большей, нежели расчетная, потому что ведется непрестанное перемешивание воздуха. Однако брать полный комплект из расчета поднять температуру комнаты ошибочно, если направить прибор на человека, струя окажется слишком горячей, неприятной.

Выбирая электрический обогреватель, не забудьте примериться на функциональность местной электрики, распределительного щитка. Далеко не все квартиры потянут прибор мощность, скажем, 3 кВт. В последнем случае уменьшите запросы, смените тип обогревателя на направленный. К примеру, повесьте кварцевую лампу над кроватью, не грейте масляным радиатором спальню. Так экономятся деньги за счет меньших трат на электроэнергию, в атмосферу понапрасну выбрасывается меньше тепла.

Не скажем, появятся ли новые виды электрических обогревателей, но уже вовсю поощряется использование энергии Солнца. И это здорово.

vashtehnik.ru

Приточная вентиляция с подогревом воздуха

Приточная вентиляция с подогревом воздуха включает в себя такие элементы: один или несколько нагревающих вентиляторов или радиатор (нагревательный элемент) с высокой теплоотдачей. Воздушный фильтр, служащий барьером для крупных частиц пыли. В некоторых моделях используются увлажнители, ультрафиолетовые бактериальные фильтры. В комплексе такая система вентиляции обеспечивает хороший воздухообмен, подогрев, очистку и увлажнение приточного воздуха. В зимнее время это особо важно. Поэтому вентиляция с подогревом оптимальный вариант для всех типов жилых зданий.

Что такое приточная вентиляция с подогревом воздуха

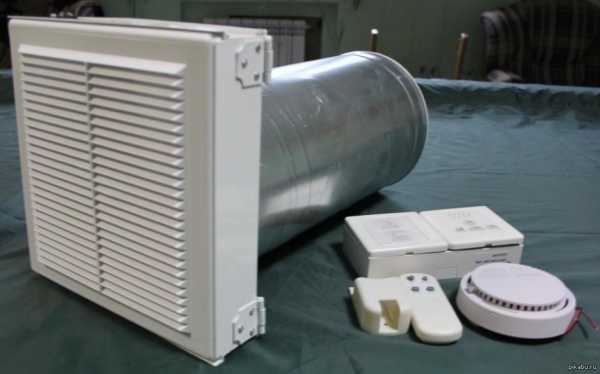

Комплектация компактной вентиляции с подогревом для квартиры

Вентиляция с теплообменником обеспечивает непрерывную подачу подогретого свежего воздушного потока. Таким образом, создается хороший микроклимат. Вентиляция обеспечивающая подогрев приточных масс, включает: центральное приточно-вытяжное оборудование с рекуператором, который обеспечивает подогрев воздуха приходящего с улицы. Это происходит за счет температуры выводящегося «отработанного воздуха». Рекуператор, пропуская воздух, не смешивает его с выводящими воздушными массами. То есть воздух поступает и выводится по индивидуальным каналам, стенки которых расположены впритык.

Обогрев приточной вентиляции может осуществляться с помощью рециркуляции (кондиционеры, калориферы). Теплый «отработанный воздух» смешивается с приточным, который нагревается до нужной температуры, а потом подается в помещение.

Особенности конструкции

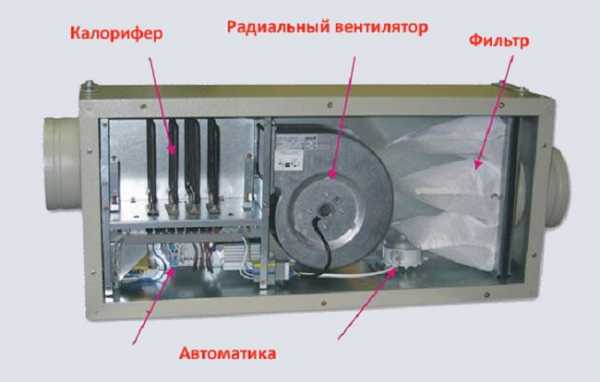

Основные элементы

• Решетка воздухозаборная. Несет как декоративное назначение, так и служит барьером для пыли и других частиц, которые содержит в себе ветровые массы.
• Клапан. При отключении вентиляции, клапан блокирует проход для свежего воздуха, создавая непреодолимый барьер. Зимой он может препятствовать прохождению большого потока воздуха. Можно автоматизировать его работу с помощью электропривода.
• Фильтры, очищают ветровые массы. Раз в полгода их необходимо менять.
• Водяной, электрический калорифер, который и выполняет функцию нагревания воздуха.
• Для небольших построек целесообразно использовать электрический калорифер. В больших помещениях лучше использовать водяной калорифер.

Дополнительные элементы

• Диффузоры – помогают распределять воздух.
• Вентиляторы.
• Шумоглушитель.
• Рекуператор.

Подогрев приточных масс с помощью рециркуляции

Обязательная составляющая вентиляции — электронагреватель

Вентиляция с подогревом за счет рециркуляции, если говорить в общих чертах, работает по такому принципу:

• воздух попадает в дом через приток системы вентиляции;
• через определенный период времени он поступает в вытяжную систему, где часть поступивших воздушных масс выводится за пределы дома;
• оставшаяся часть воздуха попадает в смесительную камеру.

В смесительном отсеке происходит перемешивание свежего воздуха с «отработанным», таким образом осуществляется нагревание холодных ветровых масс (если система в настройках управления выставлена в режиме подогрева воздуха, а не наоборот). Далее воздушный поток направляется в калорифер или кондиционер, затем по вентканалам в дом.

Важно! Рециркуляция снижает нагрузку на систему обработки воздуха (кондиционер). Чтобы при рециркуляции воздух в помещении оставался чистым необходимо придерживаться таких условий: приточные массы должны составлять не менее 10%, а в поступившем в помещение воздухе вредных веществ может содержаться до 30 % не больше.

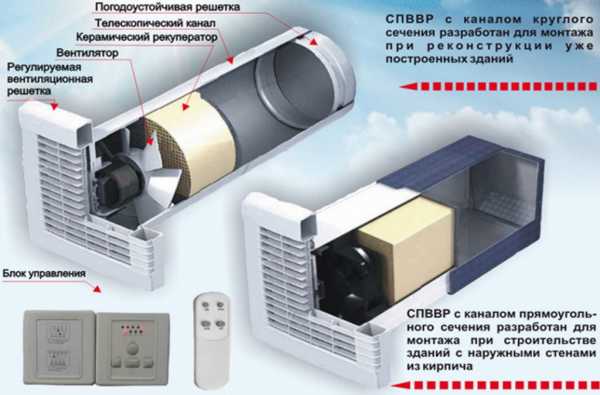

Системы с рекуператором

Подогрев приточного воздуха может осуществляться и за счет рекуператора. Данные устройства подразделяются на два типа:

1. Роторные рекуператоры – работают за счет электричества. Внутри цилиндрического корпуса монтирован роторный элемент, который непрерывно вращается между клапанами приточного и выводящегося воздуха. По размерам рекуператор такого типа достаточно большой. КПД достигает 87 %.
2. Пластинчатые рекуператоры состоят из пластин, которые объединяются. Свежий воздух и «отработанный воздух» проходят по отдельным каналам навстречу друг другу. Они не смешиваются, холодный приточный воздух нагревается за счет теплого выводящегося ветрового потока. Такие рекуператоры компактные.

Автоматизированный подогрев воздуха в приточной вентиляции

Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

• Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
• С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
• Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
• Калориферы снабжают термостатом, который предупреждает возникновение пожара.
• В системе вентиляции для контроля за перепадами давления устанавливается манометр.
• На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

Внимание! Автоматически управляемая приточная вентиляция в частном доме с подогревом дорогая в обслуживании. Установку и ТО производят только специализированные фирмы. Хотя она очень удобна в использовании.

Приточная вентиляция с водяным подогревом воздуха

Подогрев воздуха до необходимой температуры обеспечивает водяной нагреватель. Он представлен в виде радиатора с трубками, в которых находится теплоноситель. На трубопроводе имеется оребрение, способствующее увеличению площади соприкосновения с циркулируемым воздухом.

Принцип работы системы такой: теплоноситель нагревает до нужной температуры трубки, они отдают тепло оребрению, которое в свою очередь нагревает воздух. Таким образом, осуществляется теплообмен.

Приточная вентиляция с водяным подогревом воздуха намного выгоднее, чем подогрев с использованием электричества. С другой стороны, внутри водяного нагревателя имеется вода, поэтому существует угроза ее замерзания при минимальной работе радиатора.

Регулировка мощности такого устройства осуществляется за счет электрического и сантехнического компонентов.

1. Зона с датчиками контроллера и температуры. Сервопривод, контролирующий клапан.
2. Смеситель, он отвечает за нагревание воды в нагревательном оборудовании до необходимой температуры.

Электрический компонент будет управлять сантехническим узлом. Достаточно задать необходимую температуру нагрева воздуха, и система выполнит данную программу.

Иное решение

Использование энергии солнца

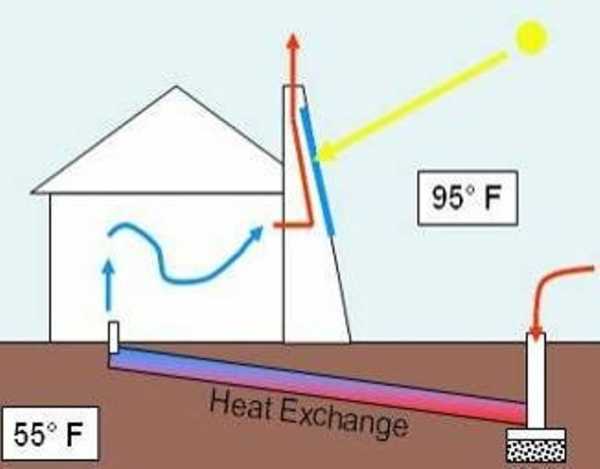

В заключении можно предложить еще один вариант подогрева приточного воздуха, который используется в практике реже – это солнечный коллектор. Он работает за счет солнца.

Солнечный коллектор, где происходит нагрев воздуха, как правило, большого размера. Он ведь должен обеспечить подогрев необходимого количества воздуха, даже при минимальной его работе. Коллекторы такого типа выгоднее водяных, они не замерзают.

ventkam.ru

Канальные нагреватели воздуха: достоинства и недостатки

Современные реалии жизни в нашей стране – это отнюдь не высокие технологии. Сегодня многие страны живут в условиях постоянно растущей стоимости энергоносителей. Очень актуальны вопросы экономии энергетических ресурсов, и это касается совершенно любой отрасли народного хозяйства. Не исключение и та энергия, которую расходуют для отопления жилых и нежилых помещений. СНиП жестко и четко регламентирует параметры, по которым должен осуществляться воздухообмен в различных помещениях, однако вместе с оттоком воздуха через вентиляционную систему уходит и драгоценное тепло.

Частично можно компенсировать потерю тепла рекуперационными установками, однако их КПД далек от идеального и не позволяет восполнять тепловые потери. Одним из самых эффективных вариантов для создания и поддержки оптимального микроклимата в помещении являются канальные нагреватели. Это дополнительные устройства, которыми комплектуются приточные системы вентиляции.

Экскурс в историю

Данная система является отнюдь не новой разработкой. Первый подобный нагреватель был разработан, спроектирован, а затем и создан Аммосовым Н. А. в 1835 году. Именно тогда в Санкт-Петербурге первые канальные нагреватели стали устанавливать в залы Имперской художественной академии. Эффективность одного такого решения приравнивалась к 30 элементам, минимально напоминающим современные системы центрального отопления. В дальнейшем данные нагреватели стали использовать и для обогрева Зимнего дворца.

Однако при всей своей эффективности и высокой производительности эти воздушные печи имели ряд значительных недостатков. Так, в процессе работы оборудование постоянно издавало сильный гул и шум. Если шел дождь с грозой, или наблюдались перепады давления, то это провоцировало треск в каналах вентиляционной системы. И наконец, горячий воздух, проходя по вентиляционному каналу, сильно перегревал эти самые каналы, что не самым лучшим образом сказывалось на интерьерах царских залов.

Именно из-за перегрева от таких воздушных печей отказались. Последний нагреватель был убран в 1912 году. И хотя это устройство надежд не оправдало, целиком от идеи отказываться не стали, и сегодня канальные нагреватели широко применяются в различных вентиляционных установках жилых, нежилых и производственных помещений.

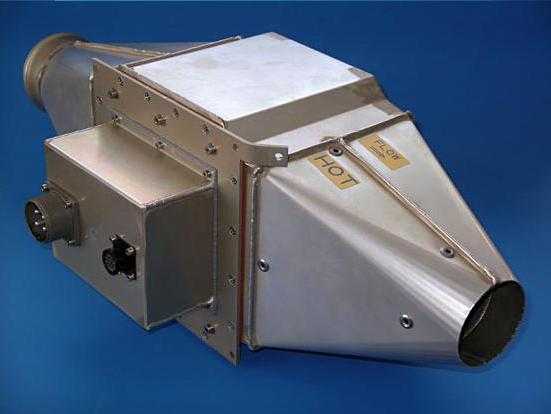

Электрическое оборудование

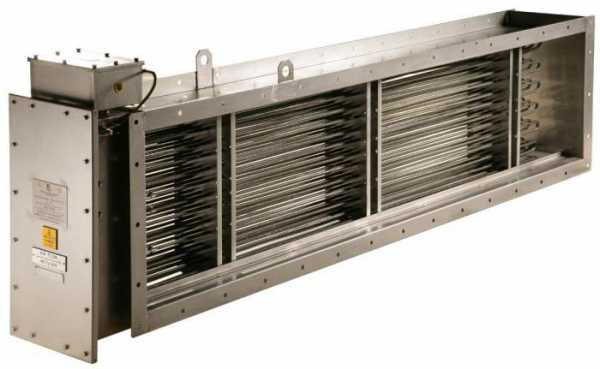

Канальные обогревательные системы такого типа предназначены для нагрева воздуха в вентиляционном оборудовании и в решениях для кондиционирования. Также эти устройства широко применяются в составе сушильных установок. Канальный нагреватель электрический является ключевым оборудованием в системах отопления или противообледенения, ОВКВ, установках вторичного подогрева.

Промышленные решения представляют собой мощные комплексы, отвечающие высоким характеристикам безопасности. Это очень важно для большинства отраслей современной промышленности – нефтеперерабатывающей, газовой, химической.

Особенность конструкции

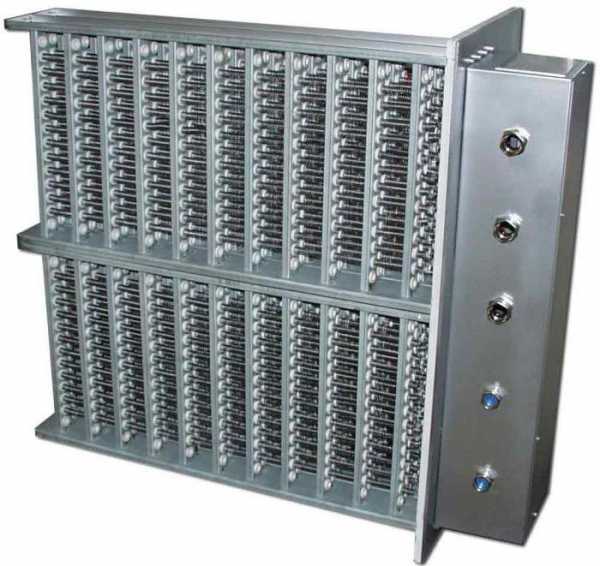

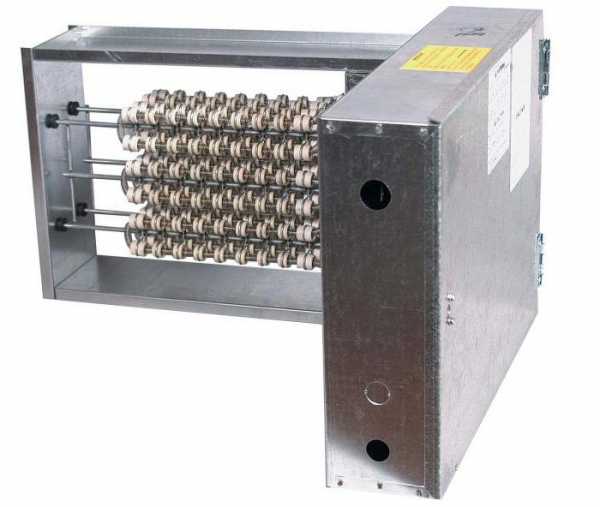

В составе комплекса находятся несколько нагревательных элементов. Они изготавливаются преимущественно из высококачественных нержавеющих сталей. Для того чтобы исключить соприкосновение нагревательных элементов, они разделены при помощи специальных пластин. Это позволяет увеличить надежность, а также срок службы и безопасность всего нагревателя. Корпус изготавливается из нержавеющей или оцинкованной стали. Система производится с классом защиты IP43. Области применения – это преимущественно вентиляционные системы с круглыми воздуховодами. Канальный нагреватель электрический идеально подходит для использования в системе вентиляции помещений с достаточно большой площадью. Это могут быть различные выставочные залы и комплексы, производственные цеха, торговые центры, залы ожиданий.

Принцип действия

В качестве основного элемента используются нагревательные элементы в виде спирали. Воздух, подающийся по системе приточной вентиляции, проходит через нагреватели, которые отдают ему часть своего тепла, а затем по вентиляционной системе попадает в помещение.

Чтобы оборудование могло работать в течение всего срока службы, многие производители рекомендуют эксплуатировать канальные нагреватели вместе с механическим фильтром – воздух обязательно должен быть максимально чистым. В продаже можно найти различные модели, которые подключаются к общему вентиляционному комплексу. В свою очередь, программное обеспечение, управляющее вентиляцией, должно предусматривать и функции управления нагревателем.

Обязательно предусматривается программная защита от перегрева. Однако многие современные модели имеют встроенную защиту в случае перегрева. Она реализована посредством биметаллических термовыключателей. Их два – один из них рассчитан на срабатывание при 70 градусах, другой создан для реагирования в случае пожара и срабатывает при 130 градусах. Для нормальной работы нагревателя поток воздуха должен подаваться со скоростью не меньше 2 м/с. Данные устройства рассчитаны на температуру воздуха от 0 до 30 градусов выше нуля, при этом влажность составляет до 80%. Что касается максимально возможного подогрева, то воздух на выходе равен 40 градусам.

Водяные калориферы

Водяной канальный нагреватель имеет массу принципиальных отличий от электрического оборудования. Что касается предназначения, то их рекомендуют устанавливать в прямоугольных вентиляциях. Однако современные предприятия предлагают широкий выбор моделей и для круглых каналов.

Устройство и принцип действия

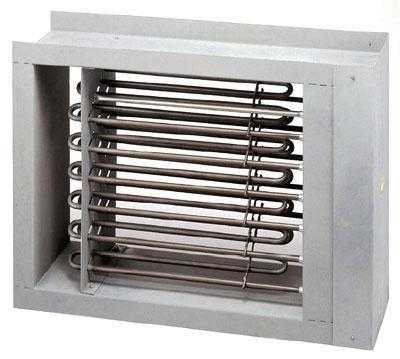

Водяной канальный нагреватель представляет собой корпус из оцинкованных либо нержавеющих сталей. Внутри него обязательно в шахматном порядке располагаются звенья пустого внутри змеевика из меди или медных сплавов. Также в устройстве водяного нагревателя имеются алюминиевые пластины, которые предназначены для отдачи тепла. В медном змеевике двигается разогретая жидкость. Это может быть вода или гликолевый раствор. Тепло, что отдается посредством циркуляции жидкости, идет на алюминиевые пластинки, а те передают тепло уже воздуху из приточной системы.

Прямоугольный канальный нагреватель будет долго и эффективно эксплуатироваться только при условии наличия в магистрали фильтра, очищающего поступающий воздух. В последнем не должно быть абразивных элементов, агрессивных веществ и других примесей. Возможные рабочие температуры составляют от 5 до 60 градусов. Чтобы нагреватель действовал с максимальной эффективностью, давление в вентиляционной системе должно быть не менее 1,5 мПа. Зачастую канальный нагреватель воздуха, работающий по этому принципу, не имеет своей автономной системы управления. Производительность агрегата регулируют внешними устройствами. Это дроссельные краны, с помощью которых можно менять скорость циркуляции жидкости в контуре. Клапан открывает либо закрывает циркуляцию, смесительный узел позволяет регулировать количество поступающей и возвращаемой рабочей жидкости.

Преимущества и недостатки

Работа электрических калориферов сопровождается лишь незначительными перепадами давления. Для них очень легко рассчитать необходимую мощность. Также среди преимуществ: широкая доступность, приемлемая стоимость, простота монтажа, возможность использовать канальные нагреватели для круглых каналов. Среди минусов электрических моделей стоит отметить большую инерцию в спиралях накаливания. Из-за этого оборудование быстро перегревается. Также существенный недостаток – затраты на эксплуатацию. Расходы за электричество будут значительно выше по сравнению с водяными решениями.

Жидкостный канальный нагреватель воздуха – это наиболее популярное решение для большинства систем вентиляции. Вода двигается в прямоугольном направлении, противоположном воздушному потоку.

Резюме

Канальный нагреватель воздуха, или калорифер – это недорогое и эффективное решение для отопления, позволяющее существенно сэкономить на энергоресурсе и при этом поддерживать микроклимат в любых типах помещений.
