Электричество от ветра – цены, мощности и отзывы, достоинства и недостатки

Содержание

Принцип действия и устройство ветрогенератора (общие понятия)

В упрощенном виде принцип работы ветрогенератора можно представить следующим образом.

Сила ветра приводит в движение лопасти, которые через специальный привод заставляют вращаться ротор. Благодаря наличию статорной обмотки, механическая энергия превращается в электрический ток. Аэродинамические особенности винтов позволяют быстро крутить турбину генератора.

Принцип работы

Дальше сила вращения преобразуются в электричество, которое аккумулируется в батарее. Чем сильнее поток воздуха, тем быстрее крутятся лопасти, производя больше энергии. Поскольку работа ветрогенератора основана на максимальном использовании альтернативного источника энергии, одна сторона лопастей имеет закругленную форму, вторая – относительно ровная. Когда воздушный поток проходит по закругленной стороне, создается участок вакуума. Это засасывает лопасть, уводя её в сторону. При этом создается энергия, которая и заставляет раскручиваться лопасти.

Схема работы ветрогенератора: показан принцип преобразования энергии ветра и действия внутренних механизмов

Во время своих поворотов винты также вращают ось, соединённую с генераторным ротором. Когда двенадцать магнитиков, закреплённых на роторе, вращаются в статоре, создаётся переменный электрический ток, имеющий такую же частоту, как и в обычных комнатных розетках. Это основной принцип того, как работает ветрогенератор. Переменный ток легко вырабатывать и передавать на большие расстояния, но невозможно аккумулировать.

Принципиальная схема ветрогенератора

Для этого его нужно преобразовать в постоянный ток. Такую работу выполняет электронная цепь внутри турбины. Чтобы получить большое количество электроэнергии, изготавливаются промышленные установки. Ветровой парк обычно состоит из нескольких десятков установок. Благодаря использованию такого устройства дома, можно получить существенное снижение расходов на электроэнергию. Принцип действия ветрогенераторов позволяет применять их в таких вариантах:

для автономной работы;
параллельно с резервным аккумулятором;
вместе с солнечными батареями;
параллельно с дизельным или бензиновым генератором.

Если поток воздуха движется со скоростью 45 км/час, турбина вырабатывает 400 Вт электроэнергии. Этого хватает для освещения дачного участка. Данную мощность можно накапливать, собирая её в аккумуляторе.

Специальное устройство управляет зарядкой аккумуляторной батареи. По мере уменьшения заряда вращение лопастей замедляется. При полной разрядке батареи лопасти снова начинают вращаться. Таким способом зарядка поддерживается на определённом уровне. Чем сильнее воздушный поток, тем больше электроэнергии может произвести турбина.

Система торможения вращения лопастей

Чтобы установка не вышла из строя при сильном напоре воздуха, она снабжена специальной системой торможения. Если раньше движущиеся магниты индуцировали ток в обмотках, то теперь данная сила используется для остановки вращающихся магнитов. Для этого создается короткое замыкание, при котором замедляется движение ротора. Возникающее противодействие замедляет вращение магнитов.

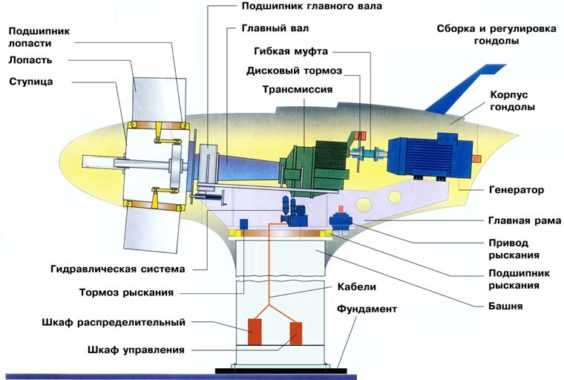

Конструкция ветрогенератора и узлов

При ветре больше 50 км/час тормоза автоматически замедляют вращение ротора. Если скорость движения воздуха доходит до 80 км/час, тормозная система полностью останавливает лопасти. Все части турбины сконструированы так, чтобы максимально использовалась воздушная энергия. Когда ветер дует, лопасти вращаются, и генератор преобразует их движение в электричество. Совершая двойное преобразование энергии, турбина производит электричество из обычного перемещения воздушных масс.

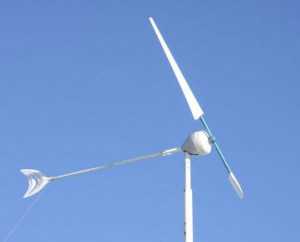

Внешне ветрогенератор напоминает флюгер — направлен в ту сторону, откуда дует ветер

Данное устройство весьма полезно не только в каких-то экстремальных условиях, но и в обычной повседневной жизни. Довольно часто системы ветрогенераторов применяются на дачах или в тех населенных пунктах, где регулярно бывают перебои с подачей электроэнергии. Самостоятельно сделанный автономный источник электричества имеет такие преимущества:

установка экологически чистая;
отсутствует потребность её заправки топливом;
не накапливаются какие-либо отходы;
устройство работает очень тихо;
имеет большой срок эксплуатации.

Все ветрогенераторы работают по одинаковой схеме. Сначала полученное от давления ветра переменное напряжение преобразуется в постоянный ток. Благодаря этому заряжается аккумулятор. Затем инвертором снова производится переменный ток. Это нужно для того, чтобы светились лампочки; работал холодильник, телевизор и т. д. Благодаря аккумуляторной батарее, можно пользоваться электроприборами в безветренную погоду. Кроме того, во время сильных порывов ветра напряжение в сети остаётся стабильным.

Увеличение мощности установки

Конструкцию некоторых ветрогенераторов имеет ветровой датчик. Он собирает данные о направлении и скорости воздушного потока. Генератор ветряка не может выдать больше номинальной мощности, однако, в любое оборудование заложен запас он может составлять от 10-30% от расчетных. На этот «запас» рассчитывать не стоит, так как программно и конструктивно в ветрогенератор заложена защита от перегрузок.

Увеличить мощность ветроустановки можно с помощью системы резервирования электроэнергии на базе аккумуляторных батарей.

Выходная мощность (кВт) ветрогенератора определяется мощностью инвертора. Исходя из выдаваемых киловатт, можно определиться с максимальным количеством подключаемых электроприборов. Чтобы увеличить выходную мощность установки, необходимо параллельно подключить несколько инверторов.

Для трехфазных схемы электропитания необходимо установить по инвертору на каждую фазу.

Если мощности на фазе недостаточно, увеличивают количество инверторов, если это предусмотрено производителем. При отсутствии ветра продолжительность подачи электроэнергии прекращается. Генерации энергии не происходит, поэтому к ветрогенератору подключают накопители энергии, смотрите схему ниже.

Схема увеличения мощности и емкости ветрогенератора

Накопитель энергии состоит из связки инвертор-батарея. О батареях вы можете прочитать в этой рубрике, а о накопителях в этой. Увеличение ёмкости аккумуляторных батарей увеличивает запас хранимой энергии, но и длительность зарядки. Скорость зарядки аккумулятора зависит от мощности генератора и количества инверторов, которые тоже могут пропустить через себя только ту мощность, которая заложена производителем. Соответственно,

скорость зарядки аккумуляторов зависит от пропускной способности инвертора и не зависит от мощности ветрогенератора.

Выбор ветрогенератора

Самые качественные ветряки производят в Германии, Франции и Дании. Эти страны делают ветровые установки для снабжения электричеством жилого частного сектора, фермерских хозяйств, школ, небольших торговых точек. В России из-за низкой стоимости электроэнергии и негласной монополии на продажу электроэнергии ветроустановки, солнечные панели и другие виды альтернативной энергии не сильно распространены.

Мобильный ветрогенератор подойдет для нефтепромышленности или монтажных бригад, которые ведут строительство в полях (прототип)

Но высокая стоимость подключения удаленных объектов от электросетей (есть до сих пор не электрифицированные деревни), хамство чиновников, длительные процедуры хождения и получения ТУ у монопольных компаний вынуждают собственников использовать альтернативную энергию своих объектов.

Прежде все вы должны понимать, что КПД ветровой установки составляет около 60%, есть зависимость от скорости ветра, и потребуется периодически проводить ТО. Если вы все-таки решили сделать выбор в пользу ветрогенератора, следует знать. Выбирать ветрогенератор нужно исходя из конкретных обстоятельств его применения. Существуют новые разработки и модели: с повышенным КПД, вертикальные, горизонтальные, ортогональные, безлопастные.

Подсчитывается активная и резистивная мощность всех потребителей энергии.

Для предприятий или частного дома эти данные могут быть в проекте или счетах за электроэнергию. Если вам необходимо обеспечить электроэнергией дачу выбирается модель ветроустановки на 1-3 кВт, инвертор нужно небольшой мощности и можно обойтись без аккумуляторных батарей. Принцип наличия дачной ветроустановки прост: есть ветер — есть электричество, нет ветра — работаем в огороде или по хозяйству. Простой ветрогенератор можно сделать самому, достаточно собрать необходимые материалы и соединить их вместе.

Для частного дома постоянного проживания, такой принцип не подойдет. При частом отсутствии ветра следует придать особое значение аккумулятору. Здесь нужна большая ёмкость. Однако, чтобы он быстрее заряжался, сам генератор электричества также должен быть большой мощности. То есть отдельные узлы установки тесно взаимосвязаны друг с другом. Более надежная комбинация — симбиоз с дизель-генератором и солнечными панелями. Это 100% гарантия наличия электричества в доме, но и более дорогая.

При наличии скважины вы будете полностью энергонезависимые от внешних сетей.

Сейчас большое распространение получили коммерческие ветровые установки. Получаемая с их помощью электроэнергия продается различным предприятиям, испытывающим недостаток в энергоснабжении. Обычно такие электростанции состоят из нескольких ветрогенераторов различной мощности. Вырабатываемое ими переменное напряжение в 380 вольт подается непосредственно в электросеть предприятия. Кроме того, ветрогенераторы могут использоваться для зарядки большого числа аккумуляторных батарей, с которых потом преобразованная в переменное напряжение энергия также подается в электрическую сеть.

Ветрогенераторы российского производства

В большинстве случаев владельцы предприятий ставят ветроустановки, солнечные панели и дизель-генераторы для нужд собственного производства. Получение разрешение на продажу электричества в России — это, скажем так, отдельная история. После проведения энергоаудита, высвобождаются мощности, например, путем замены ламп освещения на светодиодные. Подсчитывается срок окупаемости, при отсутствии бюджета можно разделить модернизацию на этапы.

Технологии развиваются. Создаются энергонезависимые дома, офисы, станции на земле и воде. Наша команда инженеров поможет вам с выбором, расчетом, проектом и монтажом оборудования. Готовы ответить на ваши вопросы в комментариях или через форму.

tcip.ru

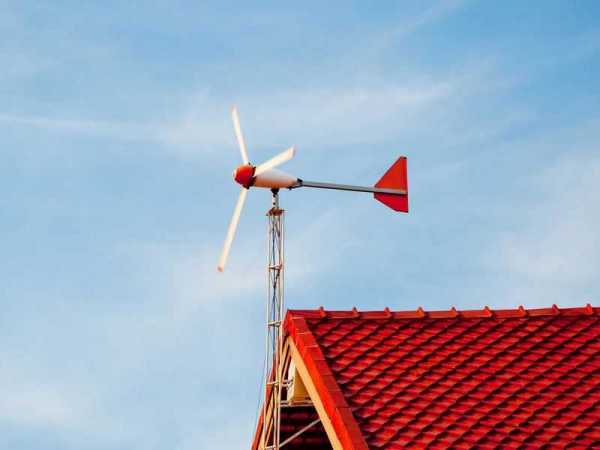

Ветряные генераторы для дома, ветрогенераторы домашние

Проблема обеспечения электроэнергией в наше время становится все более актуальной, учитывая постоянно растущие цены на этот энергоноситель. Над решением этой задачи борются ученные и инженеры всего мира, но наиболее удачным вариантом для широкого пользователя были и остаются ветряные генераторы для дома, которые используя силу ветра, вырабатывают электрический ток. Причем подобные устройства могут снабжать как загородный дом, или дачу, так и целые предприятия, в зависимости от мощности установки.

Принцип работы:

Конструкция домашнего ветрогенератора довольно проста. На металлической мачте закреплен хвостовик с лопастями, которые вращаясь от ветра, крутят ротор генератора, а тот в свою очередь вырабатывает ток, подаваемый на аккумуляторные батареи, которые не только снабжают дом электричеством во время полного штиля, но и служат чем-то вроде проводника электроэнергии.

Перед тем как ток подается в аккумуляторный отсек, он проходит через преобразователь, который делает из переменного в постоянный ток. После того как электричество проходит аккумуляторные банки, оно попадает в инвертор, именно в нем происходит дальнейшее преобразование до напряжения в 220 вольт с частотой в 50 герц, которым мы пользуемся в обычных розетках.

Благодаря установленным аккумуляторам, генератор питает ваш дом в те моменты, когда ветра нет, либо когда его сила достаточна для того, чтобы ветрогенератор для дома мог выработать достаточную мощность. С таким принципом работы знаком практически каждый автомобилист на земле, ведь в автомобиле установлен генератор с таким же принципом действия, только вращает его ротор колеса, во время движения авто.

Стоит отметить, что современному ветряному генератору для дома не нужен сильный ветер, благодаря применению особых металлов в конструкции установки ветрогенератору для частного дома хватает ветра со скоростью 4-5м/с.

Положительные качества ветряков:

Конечно, растущая популярность таких установок не случайна ведь, по сути, установив один раз ветрогенераторы для дома, цена которых не столь велика, и начинается от 1500 долларов, вы можете экономить на электричестве всю жизнь. Кроме того, ветрогенераторы домашние обладают еще и следующими положительными характеристиками:

Они являются одними из самых экологически чистых типов электростанций, которые во время своей работы не выбрасывают в атмосферу ядовитых паров, и в целом не наносят вред окружающей среде.
Ветровые генераторы для дома, одни из немногих установок, которые не требуют топлива для производства электроэнергии, им достаточно простого ветра.
Подобные установки весьма долговечны, так как выполнены из современных материалов, которые не поддаются коррозийным процессам.
Простота сборки и монтажа. По сути, ветрогенераторы для дома можно сделать своими руками, на основе любого генератора и аккумуляторных батарей подходящей емкости, но далеко не факт, что кустарные изделия будут работать как и заводские. Конструируя генератор своими руками самое главное выбрать и приобрести генератор для ветрогенератора, который будет соответствовать техническим параметрам и будет способен обеспечить ваш объект достаточной мощностью.
Высокий КПД%. Конечно, ветряки это не вечные двигатели, но они наиболее приблизились к этому желаемому устройству, ведь для того чтобы получить ток от такого генератора вы не расходуете дополнительные финансы.
Ну и кроме того современные модели этих устройств избавились от таких негативных факторов как шум, сильная вибрация и магнитное поле. Сейчас такие генераторы работаю практически бесшумно и, несмотря на многометровый размах лопастей, при правильном монтаже, практически полностью избавлены от колебаний, а современные изолирующие материалы позволяют держать магнитное поле в рамках допустимых значений.
В отличие от других разновидностей установок вырабатывающих электроэнергию, разрешение на установку ветрогенератора не требуется, конечно, в тех случаях, когда речь идет о бытовом устройстве с невысокой мачтой и среднем размахом лопастей.

Область применения:

В зависимости от мощности установки, ветряные генераторы для дома могут обеспечивать светом одно домостроение или даже небольшой поселок. Ветряки устанавливают не только для обеспечения светом объектов которые не подключены к электросетям, но и с целью экономии, совместно используя электроэнергию вырабатываемую генератором и из общих электросетей.

Ветряной генератор для частного дома мачтового типа по требованиям безопасности устанавливается на достаточном отдалении от жилья. Это необходимо во избежание разрушений, на случай падения устройства в результате урагана или других природных катаклизмов. Правда, сейчас выпускаются маломощные мини ветрогенераторы, которые устанавливаются непосредственно на крышу дома.

Разновидности ВЭУ:

Прежде чем покупать ветряной генератор следует разобраться в широкой гамме моделей. Кроме мощности генераторы отличаются и другими критериями, например:

Обычные домашние ветрогенераторы делятся по количеству лопастей, на двух и трех лопастные. Причем количество лопастей на пропеллере ветряка вовсе не увеличивает КПД и качество работы станции в целом. Конечно чем больше лопастей, тем быстрее ветряк начнет крутиться при малом ветре, но затем его количество оборотов достигает такого значения, когда сами лопасти становятся преградой для проходящего воздушного потока и уже не могут разогнаться быстрее.
Также генераторы можно разделить на подвиды опираясь на материал, из которых сделаны лопасти, часть таких установок имеют жесткие лопасти, как у самолетных винтов, а другие имеют парусные лопасти, на подобии обычных мельничных крыльев.
ВЭУ разделяют на классы и по направленности оси, есть генераторы с вертикальными и горизонтальными осями. Несмотря на то, что генераторы с вертикальными лопастями лучше противостоят коррозии и негативным факторам окружающей среды, чаще все же встречаются ветровые генераторы с горизонтальной осью вращения.

avtonomnoeteplo.ru

преимущества и недостатки ветряных электростанций

Виды ветряной энергии

Рост потребления энергоресурсов ускоряется с каждым годом. Появление новых устройств, бытовой техники, компьютерного оборудования способствуют повышению потребностей населения и вынуждает к увеличению мощностей централизованных линий. Их состояние, и так достаточно ветхое, от таких нагрузок становится еще более плачевным. Изношенность электросетей в некоторых регионах достигает 70-80 %, что заставляет задуматься о завтрашнем дне.

С другой стороны, имеется немало регионов, куда линии электропередач д сих пор не проведены. Это отдаленные районы Крайнего Севера, труднодоступные горные населенные пункты и т.д. Надеяться на скорую электрификацию таких мест не приходится, так как важных промышленных или оборонных объектов там нет, а вести линию «в никуда» нерационально, она никогда не окупится.

Выходом из складывающейся ситуации может стать использование альтернативных методов производства электроэнергии. Рассмотрим один из наиболее перспективных вариантов.

Воздушный поток

По сути, энергия ветра одна — кинетическая. Воздушный поток обладает огромной мощью, действие которой можно наблюдать на видео или фотографиях последствий ураганов или просто шквальных порывов. Гораздо больше существует устройств, так или иначе использующих ветряную энергию для выполнения какой-нибудь работы, производства электрического тока и прочих нужд. Так, насосы, действующие от ветряка, известны с незапамятных времен, а современные ветроэлектростанции обеспечивают электрической энергией целые страны и регионы.

Особенностью энергии ветра является ее доступность. Для создания гидроэлектростанции необходимо найти подходящий по рельефу участок русла реки, построить запруду, которая затопит большую площадь полезной поверхности земли. Страдают и исчезают пахотные земли, нарушается естественный ареал обитания животных, изменяется климат в регионе.

Для атомной энергетики надо получить ядерное топливо, построить АЭС, все время ее работы существует ощутимый риск возникновения аварии, угрожающей крупной катастрофой. Использование ветра практически безопасно, не имеет отрицательного воздействия на природу или человека.

Противники ветроэнергетики декларируют различные проблемы, создаваемые использованием ВЭС, но фактов, подтверждающих эти проблемы, не привели ни разу. Практика же опровергает все домыслы относительно вреда от ветростанций, подтверждая лишь полезные свойства.

История использования

Начало использования ветра человеком уходит корнями в далекое прошлое. Прежде всего, это мореплавание. Изобретение паруса намного облегчило навигацию и позволило добираться до места назначения гораздо быстрее. В 200 гг до н.э. в Персии уже существовали ветряные мельницы для изготовления муки.

Первая ветроэлектростанция была выстроена в Дании в XIX веке. Место появления первой станции не случайно, так как в Дании издавна использовались ветряные мельницы, а обычных на то время возможностей для производства электричества при помощи гидростанций не было. Западная Европа является одним из лидеров в развитии ветроэнергетики, хотя с ней весьма сильно конкурируют Китай и Индия.

В России ветровые установки не распространены в должной степени, так как обилие рек способствует развитию гидроэнергетики. Учитывая более высокую производительность ГЭС, это вполне оправдано, но в последнее время интерес к энергии ветра проявляется с новой силой.

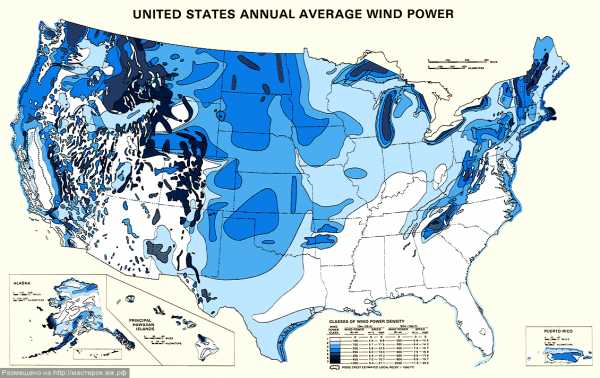

Ресурсы энергии солнца и ветра на Земле

Альтернативные источники, к которым относятся солнечная и ветровая энергия, обладают огромным потенциалом. Их количество практически неисчерпаемо, во всяком случае при нынешнем уровне технических возможностей. Особенностями этих видов является периодический характер пользования — для солнца характерен перерыв в ночное время, а ветровые потока не имеют определенной системы и движутся хаотично.

Исключением являются прибрежные регионы, где направление потока изменяет только знак — либо с моря на сушу, либо наоборот. В остальном оба источника бесконечны. Ветер не теряет своей энергии даже при использовании больших станций, состоящих из сотни и более установок, что выгодно отличает его от тех же углеводородов, которые сгорают, загрязняя атмосферу и убывают при этом.

Количество солнечной энергии, доступной на поверхности Земли, во многом зависит от климата и состояния атмосферы в регионе. Районы с обычно затянутым тучами небом в этом отношении бесперспективны. То же касается и регионов со слабыми ветрами в отношении ветроэлектростанций. При этом, энергия ветра доступна в любое время дня и ночи, что делает ее позиции несколько более предпочтительными.

Какие преимущества имеет энергия ветра?

Ветер — абсолютно бесплатный источник энергии. Его не надо добывать, производить или приобретать. В этом состоит его основное преимущество, с которым нельзя спорить или опровергнуть. Кроме этого, есть и другие, не менее привлекательные качества:

экологическая чистота
доступность в любой точке земного шара
неиссякаемость
возможность использования как в промышленных масштабах, так и в индивидуальном порядке
простота и надежность оборудования, нужного для производства энергии

Возможность самостоятельного изготовления ветряка из подручных материалов на своем садовом участке или в частном доме отличает этот источник от любого другого. Для самостоятельной сборки требуется некоторый опыт и навык работы со слесарным инструментом и хотя бы базовые познания в электротехнике. В настоящее время получить любую необходимую информацию — не проблема, поэтому задача создания своего собственного ветрогенератора многократно упростилась.

Недостатки ветряных электростанций

К основным недостаткам относят нестабильность воздушных потоков. Даже в прибрежных регионах с преобладающими бризами, имеющими относительно ровные параметры, случаются отклонения от обычных значений, а в континентальных регионах, с их особенностями климата, перепадами среднесуточных температур и влажности, движение воздушных масс имеет сложную и зачастую неожиданную систему. Кроме того, к недостаткам ВЭС принято относить:

шум от работы установок
мерцание от вращающихся лопастей
вибрации, отрицательно воздействующие на мелких животных и, отчасти, на людей
высокие инвестиционные расходы
относительно короткий срок службы, не всегда обеспечивающий окупаемость проекта
дороговизна электроэнергии

Некоторые из этих недостатков можно смело отнести к домыслам, например, высокий уровень шума или вибраций. Но относительно дороговизны и неокупаемости проектов — факт, спорить с которым нет смысла. Расходы на создание ветростанций обычно берутся на себя государствами, особенно если рассматривается крупный проект, способный в корне изменить энергообеспеченность страны, либо, если станция невелика, покрываются из частных инвестиций.

Следует отметить, что стоимость относительно небольших проектов на несколько порядков ниже, чем у гигантов энергетики, что намного увеличивает рентабельность вложений и способствует достаточно быстрой окупаемости.

Современные способы производства электричества из энергии ветра

На сегодня самым распространенным способом преобразования энергии потоков ветра является использование ветрогенераторов. Это устройства, преобразующие энергию потока во вращательное движение, передающееся на генератор, который производит электрический ток. С генератора производится заряд аккумуляторной батареи, которая, разряжаясь, через инвертор питает потребителей.

Примечательно, что все разнообразие конструкций и типов ветряков практически никак не сказывается на состоянии электроники — ее состав, начиная с генератора, одинаков для всех видов установок и различается только по мощности.

Все разнообразие конструкций относится лишь к вращающейся крыльчатке. Здесь имеются разные варианты конструкции:

горизонтальные
вертикальные

Наименования этих групп означают расположение оси вращения ротора. Горизонтальные конструкции несколько эффективнее, что стало причиной использования их в крупных ветротурбинах. Вертикальные устройства, в свою очередь, более приспособлены к обслуживанию небольших частных хозяйств, домов, линий освещения или водоснабжения.

Возросший интерес к ветроэнергетическим установкам послужил толчком к росту разработок различных вариантов конструкции ветряка. Основным направлением поисков конструкторов является оптимальный вариант крыльчатки, способный вращаться при слабом ветре. Это актуально для условий России, так как преобладающие ветра в нашей стране относятся к слабым и, в меньшей степени, средним.

Помимо роторных установок рассматриваются и другие конструкции. Например, голландские конструкторы разработали ветряк, работающий на каплях воды. Они переносят заряд с одного электрода на другой, повышая его потенциал. Разработка совершенно новая, никаких характеристик в свободном доступе пока не имеется, но интерес к такой конструкции весьма высок.

Как сделать ветряную электростанцию?

Создание ветряной электростанции является сложным и затратным процессом. Необходимо установить большое количество ветряков и объединить их в единую энергосистему с общей производительностью. Это требует больших усилий по техническому, юридическому и финансовому сопровождению проекта, понадобятся тщательные предварительные разведочные работы, отвечающие на все вопросы эксплуатационного характера:

преобладающая скорость ветра
климатические условия, возможность ураганных ветров
состав почв, стабильность, несущая способность
особенности рельефа местности

Эти показатели дают почву для расчетов эффективности и возможности строительства станции в данном регионе. Использование ветроэлектростанций не создает проблем для сельского хозяйства, площади сокращаются только на размеры основания несущих мачт. Работа установок имеет достаточно плавный характер и не вредит окружающим людям или животным. Для местностей, не имеющих других вариантов, ветроэнергетические установки являются оптимальным выходом из положения.

Мощность и КПД ветрогенераторов различных типов: обзор технических характеристик

Описание и характеристики различных типов ветрогенераторов, их сильные и слабые стороны и применение в различных областях.

к содержанию ↑

Введение

Забота об окружающей среде и о собственном кошельке побудила светлые умы человечества к изобретению и внедрению новых методов производства энергии, источником, для которой, служили бы неисчерпаемые ресурсы: солнце, вода и ветер. Использование каждого такого источника имеет свои преимущества и недостатки, но наиболее доступной и эффективной считается энергия ветра.

Конечно, природа накладывает определённые ограничения на использование ветрогенераторов, и материальные затраты на выработку 1 кВт электричества от энергии солнца и ветра примерно сопоставимы. Но в северных широтах, особенно в прибрежных регионах, использование ветрогенераторов вне конкуренции.

Вопрос целесообразности установки упирается в среднюю скорость ветра по региону. Начиная с 4 м/с установка ветрогенератора считается целесообразной, а при 9-12 м/с он работает с максимальным КПД. Но мощность ветрогенератора зависит не только от скорости ветрового потока (схема 1), но и от диаметра ротора и площади лопастей (схема 2).

к содержанию ↑

Расчёт

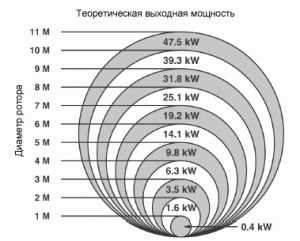

Если известна средняя скорость ветра, то манипулируя величинами диаметра винта или его площади, можно вывести подходящую мощность установки, которая необходима.

Р = 2D*3V/7000, кВт, где
P — мощность;
D — диаметр винта в м;
V — скорость ветра в м/сек.

Данная формула расчёта эффективности ветрогенератора справедлива исключительно для крыльчатого — горизонтального типа.

к содержанию ↑

Виды

На данный момент в серийном производстве существует 2 вида ветрогенераторов:

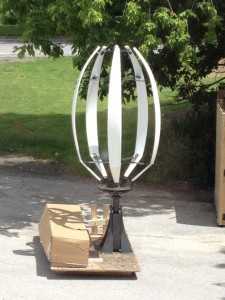

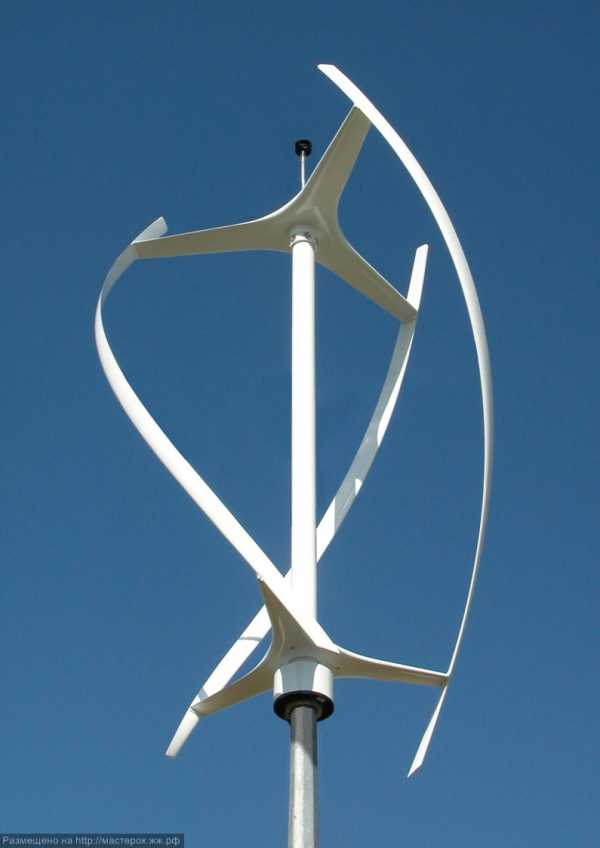

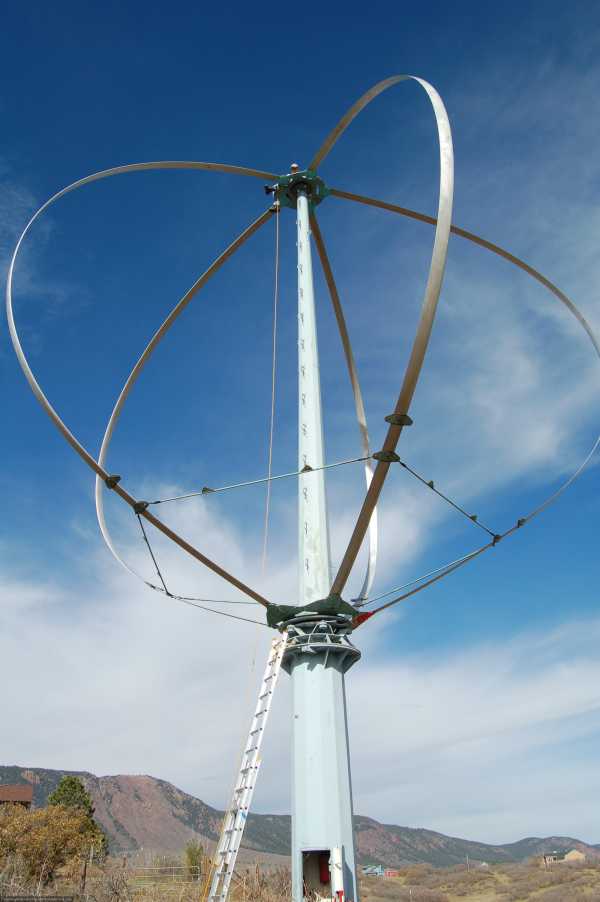

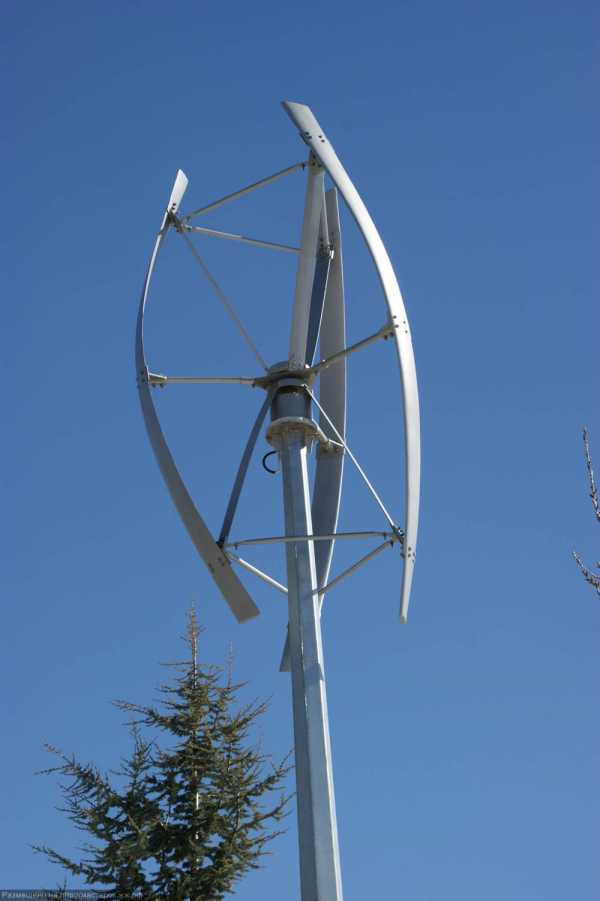

Карусельные — ось вращения располагается вертикально по отношении к направлению ветра. Имеют ряд преимуществ по сравнению с классическими — горизонтальными:
Вырабатывают электроэнергию при небольшой силе ветра;
Не нуждаются в сложных, активных системах направления на поток ветра, как следствие, идеально подходят для местности с турбулентными воздушными потоками;.

Некоторые промышленные модели не нуждаются в высокой мачте, сама ось для лопастей является мачтой. Поэтому удобны в обслуживании;
Низкий уровень шумового загрязнения, до 30 дБ;
Отличный внешний вид.

Но они имеют серьёзный недостаток — тихоходность. Для его преодоления применяют повышающие редукторы, что несколько снижает КПД.

Крыльчатые — горизонтальные ветряки. Этот вид ветрогенератора наиболее распространён при использовании в промышленной выработке электроэнергии.

Преимущества:

Большая скорость вращения, это позволяет соединяться с генератором, что увеличивает КПД;
Простота изготовления;
Большое разнообразие моделей.

Недостатки:

Высокий уровень шумового и ультразвукового загрязнения. Это может быть опасно для здоровья людей. Поэтому генерирующие промышленные мощности располагают в безлюдных местах;
Необходимость применять стабилизатор и устройства наведения на поток ветра;
Скорость вращения находится в обратной пропорции к количеству лопастей, поэтому в промышленных моделях редко используют более трёх лопастей.

Работы по преодолению последнего недостатка ведутся уже довольно давно. Было разработано и выпущено несколько небольших моделей ветрогенераторов. Их КПД довольно высокий для своего класса мощности, из-за оригинального строения лопасти.

Площадь сопротивления ветру в такой модели минимальна, она может работать при силе ветра и 2 м/с и выдавать при этом 30 Вт. Но учитывая, что на трение и иные потери, в моделях такого класса, уходит до 40% энергии, оставшихся 18 Вт не хватит даже на освещение одной лампочкой. Для использования на даче или в частном доме нужно, что-то серьёзнее.

к содержанию ↑

Выбор модели

Стоимость комплекта ветрогенератора, инвертора, мачты, ШАВРа — шкафа автоматического включения резерва, напрямую зависит от мощности и КПД.

Максимальная мощность кВт	Диаметр ротора м	Высота мачты м	Номинальная скорость м/с	Напряжение Вт
0,55	2,5	6	8	24
2,6	3,2	9	9	120
6,5	6,4	12	10	240
11,2	8	12	10	240
22	10	18	12	360

Как видим для полного или частичного обеспечения усадьбы электричеством необходимы генераторы большой мощности, установить которые самостоятельно довольно проблематично. В любом случае высокие капитальные вложения и необходимость производства работ по монтажу мачты с помощью спецтехники существенно снижают популярность ветровых энергетических систем для частного использования.

Существуют переносные ветрогенераторы малой мощности, которые можно взять с собой в путешествие. Эти модели компактны быстро монтируются на местности, не требуют особого ухода, и дают достаточно энергии, для комфортного времяпрепровождения на природе.

И хоть максимальная мощность такой модели всего 450 Вт, этого достаточно для освещения всего кемпинга и даёт возможность использовать бытовые электроприборы вдали от цивилизации.

Для средних и малых предприятий установка нескольких генерирующих ветровых станций могла бы дать существенную экономию в энергозатратах. Множество европейских фирм занимаются производством продукции такого типа.

Это сложные инженерные системы, требующие профилактики и обслуживания, но их номинальная мощность такова, что может перекрыть нужды всего производства. Для примера в Техасе на самой большой ветроэлектростанции в США всего 420 таких генераторов вырабатывают за год 735 мегаватт.

к содержанию ↑

Новейшие разработки

Прогресс не стоит на месте, и новые разработки поднимают эффективность ветрогенераторов на новую высоту, в буквальном смысле. Одной из самых трудозатратных частей при создании ветровой электростанции был монтаж наземных систем: мачты, генератора, ротора, лопастей. На малых высотах, возле земли ветровые потоки не постоянны, а подъём генерирующих мощностей на большую высоту, делает мачту слишком сложной и дорогой конструкцией.

Теперь этого можно избежать. Компания Makani Power разработала летающий ветрогенератор — крыло, запустив который на большую высоту 550 м, можно получить до 1 МВт электроэнергии в год.

mirenergii.ru

Ветрогенераторы — энергия ветра на службе человечеству

Источники энергии — это предмет постоянных поисков человека. Нам постоянно необходимо электричество, работающая на нас тепловая и механическая энергия. И за все время своего существования человечество научилось использовать полезные ископаемые, энергию воды, Солнца и атома. Не удивительно, что ветер тоже поставили на учет.

Потолочные обогреватели встраиваемые и подвесные для потолков всех типов

Подвесные потолочные обогреватели (П профиль)

Встраиваемые потолочные нагреватели для подвесных потолков Армстронг

Существенным преимуществом энергии ветра перед всеми остальными является то, что она возобновляема, так как является одним из следствий работы Солнца. Изучением данного направления занимается ветроэнергетика. Специалисты ищут наиболее практичные и удобные способы преобразования кинетической энергии ветра (точнее, атмосферных воздушных масс) в тепловую, электрическую, механическую для использования в народном хозяйстве.

История обуздания ветра в разных странах

История сражения с ветром началась еще в античные времена. Уже в 200 году на нашей эры персы научились строить ветряные мельницы для перемола муки. Эта технология перебралась в Европу в XIII веке.

В XVI веке в Европе совместили ветряную мельницу с гидродвигателем, что позволяло осушать территории, отвоевывая их у моря, а также снабжать водой засушливые земли.

Но самым важным стал 1890 год, когда в Дании изобрели ветроэлектростанцию. Так человечество научилось получать необходимую электроэнергию практически из воздуха. Она стала предшественницей ветроэлектростанций с горизонтальной осью, производимых в 30-х годах.

Но первоначально люди слабо оценили потенциал изобретения, массовое использование началось только в 80-х. Зато сегодня масштабы использования энергии ветра впечатляют.

Первыми оценили мощь ветроэлектростанций в США, но локально — в Калифорнии. Именно здесь находятся самые большие по площади ветряные фермы, которые нередко попадают в кадры фильмов. Зрелище действительно масштабное и завораживающее — гигантские ветряки мерно крутятся в пустыне. Но эта техногенная красота еще и невероятно полезна, одной такой ВЭС достаточно для полного снабжения электроэнергией небольшого населенного пункта.

Только в XXI веке Европа начала перегонять США по количеству используемых ВЭС и объемам вырабатываемой с их помощью энергии. Лидером производства считается Дания, здесь около 30% всей электроэнергии производится с помощью современных ветряков. На втором месте Португалия — 19%, немного отстала от нее Испания — 16%, затем идет Ирландия — 14% и Германия — 8%.

В России все еще мало применяются ВЭС, так как большая часть энергии вырабатывается АЭС и ГЭС. Но доля ветрогенераторов постепенно возрастает. Медленные темпы роста связаны с недостатком финансирования.

Принцип действия и структура ветрогенератора

Ветрогенератор, который также называют ветряком или ветротурбиной — это устройство на штанге, снабженное вращающимися лопастями. Распространение получили ветряки с вертикальной и горизонтальной осями вращения. Первые бывают роторными и лопастными, вторые — крыльчатыми.

Любой ветряк состоит из таких элементов:

Ветротурбина на мачте, раскручиваемая лопастями или ротором.
Электрогенератор.
Аккумулятор.
Котроллер заряда аккумулятора.
Инвертор.

При этом промышленная установка намного более масштабна, имеет еще массу дополнительных элементов.

Принцип действия достаточно прост: энергия ветра раскручивает лопасти, передается сначала электрическому мотору, а следом за ним — генератору. Вращение генератора способствует выработке электрического тока, который, в свою очередь, скапливается в аккумуляторах. Преобразователь включается в цикл последним, создавая необходимый уровень напряжения.

Отопление ветром

Хотя выработка электроэнергии с помощью ветряков выгодна только в больших масштабах, приближенных промышленным, из-за высокой стоимости оборудования. Одного ветрогенератора вполне достаточно для обогрева одного дома. Эта технология постепенно приобретает все большую популярность.

К аккумуляторам, которые заряжаются за счет энергии ветра, подключаются ТЭНы системы отопления и горячего водоснабжения. При этом владелец может выбирать любой тип отопительной системы, которая запитывается от электрической сети.

Эксперименты доказывают, что ветряк может поддерживать температуру теплоносителя на уровне 65-75 градусов, если его объем в системе составляет 200 литров, чего вполне достаточно для бытовых целей. Проблема отопления и водоснабжения дома площадью до 200 квадратных метров полностью решается.

Преимущества ветрогенераторов

Основным преимуществом ветроэнергетики является то, что ветер является восполняемым источником энергии.
В отличие от других видов электростанций, ВЭС являются экологически чистыми, они не делают никаких выбросов в атмосферу, что особенно актуально в разрезе борьбы за чистоту окружающей среды.
Стоимость электроэнергии, получаемая от больших ветряных ферм, является очень низкой, в Европе показатель держится на уровне 4-6 центов за киловатт. Только АЭС позволяют получать более дешевую энергию, но при этом они гораздо более опасны.
Известная интересная особенность: энергия, вырабатывая ТЭС, замещается энергией ветра, что уменьшает выбросы парниковых газов.
Энергия ветра снижает необходимость в энергии АЭС и продуктов нефтяных компаний, что в планетарном масштабе положительно влияет на состояние окружающей среды.
Ветряки можно устанавливать в местах, куда невозможно доставить электроэнергию.

Недостатки ветрогенераторов

Несмотря на многочисленные достоинства ВЭС, недостатков у них также достаточно:

Быстрая окупаемость только в больших масштабах.
Необходимость в больших площадях для создания ветряных ферм.
Возможно работы только на территориях, где достаточно ветрено.
Необходимость внедрения интеллектуальных систем для борьбы с переменчивостью ветряных масс.
Высокая стоимость оборудования и его обслуживания.
Воздействие на силу, скорость и маршруты ветряных масс (еще мало изучено, но негативное влияние уже отмечено).
Негативное воздействие на птиц и летучих животных (в первую очередь, летучих мышей).
Высокий уровень шума (сравнимый с шумом работающего автомобиля).
Сильные радиопомехи.

Перспективы использования энергии ветра очень широки и еще не до конца изучены. Очевидно, что недостатки с лихвой перекрываются достоинствами, но высокая стоимость и необходимость сложного обслуживания не позволяет пока в полной мере использовать ВЭС на всей планете.

Уменьшение содержания влаги до 8% за 3 дня с сушилкой для пиломатериалов ФлексиХИТ

Ик маты для прогрева бетона и грунта, бетонных конструкций, каменной кладки

blog.flexyheat.ru

польза на службе у человека и принцип работы

Атмосфера Земли представляет собой огромный и неиссякаемый источник энергии. Постоянное движение воздушных масс имеет гигантскую кинетическую энергию, об истинных размерах которой можно только догадываться. Достаточно рассмотреть последствия любого урагана или просто шквалистого ветра, чтобы получить представление о масштабах имеющихся запасов энергии, использование которой пока еще ведется на минимальном уровне.

Наличие более эффективных способов производства электроэнергии ограничило активность исследовательских работ в этой области, которые были возобновлены относительно недавно. Нехватка углеводородных источников, разразившийся топливно-энергетический кризис заставляют пересматривать отношение к альтернативным вариантам производства электроэнергии, лидером среди которых является ветроэнергетика.

Энергия ветра на службе у человека

На сегодняшний день существуют полноценные электростанции, вырабатывающие электроэнергию при помощи потоков ветра. Их довольно много, во всем мире таких станций насчитывается около 20 тыс. При этом, утверждать, что человек подчинил себе энергию ветра и использует ее вполне эффективно, преждевременно. Несмотря на значительные объемы полученной энергии, возможности ветроэнергетики пока еще далеки от идеала.

Существующие установки обладают недостаточной эффективностью, вызванной сложностью условий эксплуатации и невозможностью регулирования воздушных потоков. Их неравномерность — одна из ключевых причин, сдерживающих развитие отрасли. Ведущиеся исследования в этой области выдают предельную величину КПД ветроустановок — 59,3 %, что намного выше, чем реально существующие значения, но недостаточно в целом.

Понимание важности и большого потенциала ветроэнергетики в обществе постоянно укрепляется. Больших успехов в этой области достигли Китай и Индия, обладающие самыми мощными на сегодня ветроэлектростанциями.

Особенностью отрасли является возобновляемый характер источника энергии, возможность бесконечного пользования ресурсом. В этом отношении ветроэнергетика является наиболее устойчивой по сравнению с другими способами производства электричества.

Исследования и разработки ведутся постоянно, их интенсивность в последнее время заметно усилилась. Появляются совершенно новые модели, использующие методики, отличные от распространившихся ныне. Активность конструкторов и исследователей сама по себе является свидетельством возрастания роли ветроэнергетики и гарантией увеличения количества ветрогенераторов в будущем.

Устройство для преобразования

Для того, чтобы кинетическую энергию ветра трансформировать в электрическую, необходимо использовать соответствующее оборудование. Наиболее распространенным устройством для преобразования является ветрогенератор. Это агрегат, состоящий из нескольких узлов, выполняющих задачи по приему, передаче и преобразованию энергии потока ветра в электричество.

Существует множество вариантов конструкции ветряков, выполняющих одну и ту же функцию при помощи рабочего колеса с лопастями. Отличие всех видов конструкции состоит в направлении оси вращения и в конструкции вращающегося узла — ротора.

Ветрогенераторы делятся на две большие группы, имеющие разное расположение оси вращения:

горизонтальные
вертикальные

Наиболее эффективными считаются горизонтальные устройства, напоминающие пропеллер самолета. Поток ветра, воздействующий на лопасти, используется максимально возможным образом, практически без потерь. При этом, имеется постоянная необходимость коррекции положения оси в зависимости от направления ветра, что вынуждает использовать дополнительные приспособления и устройства. Наиболее простым и эффективным среди них является хвостовой стабилизатор, аналогичный хвосту самолета, автоматически устанавливающий ветряк по ветру.

Вертикальные конструкции имеют важное достоинство — независимость от направления ветра. При этом, эффективность таких устройств несколько ниже, так как поток одновременно воздействует как на рабочую, так и на обратную сторону лопастей, создавая уравновешивающее усилие. Оно останавливает вращение ротора, вынуждая прибегать к различным конструктивным ухищрениям. Так, используются различные кожухи, закрывающие обратные стороны лопастей.

Также применяют наружные конструкции, прикрывающие доступ потока к тыльным частям лопастей, спрямляющие устройства, направляющие поток в нужную сторону и т.д.

Практические результаты показали наибольшую эффективность горизонтальных установок в составе промышленных электростанций и выгоду использования вертикальных конструкций для обеспечения энергией отдельных домовладений.

Принципы работы ветрогенератора

Ветрогенератор является агрегатом, состоящим из нескольких узлов. Они выполняют отдельные задачи, являясь звеньями в цепи последовательных изменений вида энергии.

поток воздуха, взаимодействуя с крыльчаткой ветряка, заставляет ее вращаться
движение вала передается на генератор, который производит электрический ток
с генератора напряжение через выпрямитель подается на аккумулятор, заряжая его
за уровнем заряда следит специальное устройство — контроллер, отключающее питание и включающее его снова по необходимости
с аккумулятора заряд подается на инвертор, приводящий полученный ток в соответствующее состояние (220 В, 50 Гц) и передающий его потребителям

Небольшие устройства иногда работают по упрощенной схеме, подавая напряжение непосредственно с генератора потребителям. Это возможно для питания водяных насосов или освещения участка, теплицы и т.д.

Производительность ветрогенератора зависит от параметров собственно генератора, размеров и конструкции крыльчатки. Кроме того, важным параметром является преобладающая скорость ветра в регионе, обеспечивающая базовый режим вращения ротора и определяющая производительность всего комплекса.

Энергия ветра. — Мастерок.жж.рф — LiveJournal

Давайте посмотрим на нетрадиционые варианты выработки энергии, а именно ветровые электростанции. Пока еще вопрос спорный в возможности существования этого вида энергодобычи без серьезных дотаций, возможность широкого и повсеместного применения этих устройств (а не только для специфических случаев). Однако не оспорим вопрос экологичности. Ну и это еще к тому же красиво 🙂

Давайте посмотрим …

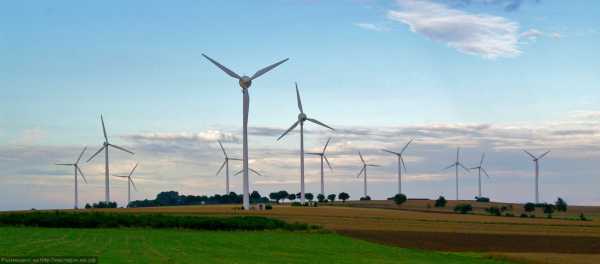

В Европе и США огромные ветряки — привычный элемент загородного пейзажа. Эти красивые гиганты устанавливаются не только на земле, но и на водных просторах.

Идея использовать силу ветра для получения электрической энергии не нова. Она родилась ещё в конце 19 века, а именно зимой 1887-88 годов, когда один из основателей американской электрической индустрии, Чарльз Ф. Браш построил прототип автоматически управляемой ветровой турбины для производства электроэнергии. На тот момент она была гигантской — диаметр ротора равнялся 17 метрам, и состоял из 144 лопастей, изготовленных… из кедра.

В Европе первая ветряная электрическая станция была пущена в 1900 году, а к началу ІІ-ой мировой войны на планете работало несколько миллионов ветряков.

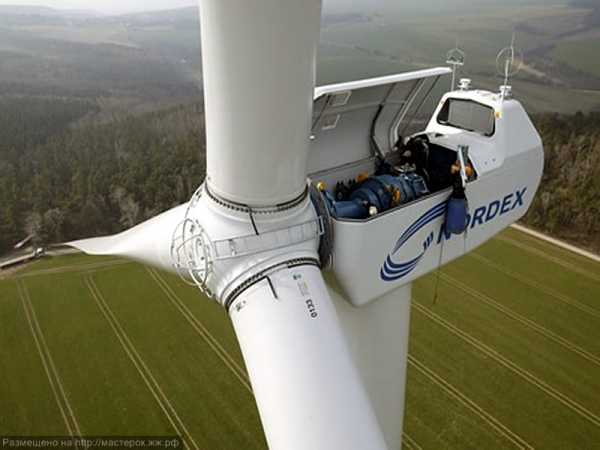

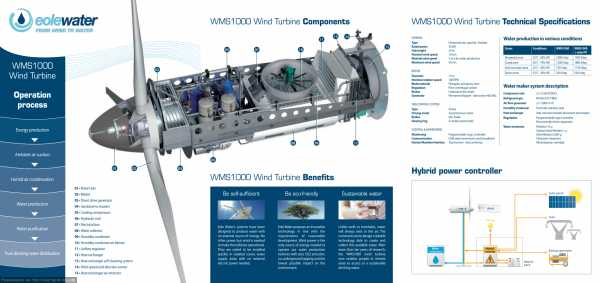

Современный ветряк — это стальная башня высотой от 70 до 125 м, на вершине которой установлены генератор и ротор с лопастями из композиционных материалов. Сегодня используют 56-метровые лопасти.

Огромна энергия движущихся воздушных масс. Запасы энергии ветра более чем в сто раз превышают запасы гидроэнергии всех рек планеты. Постоянно и повсюду на земле дуют ветры. Климатические условия позволяют развивать ветроэнергетику на огромной территории.

На первый взгляд ветер кажется одним из самых доступных и возобновляемых источников энергии. В отличие от Солнца он может «работать” зимой и летом, днем и ночью, на севере и на юге. Но ветер — это очень рассеянный энергоресурс.

Ветровая энергия практически всегда «размазана” по огромным территориям. Основные параметры ветра — скорость и направление — меняются подчас очень быстро и непредсказуемо, что делает его менее «надежным”, чем Солнце. Таким образом, встают две проблемы, которые необходимо решить для полноценного использования энергии ветра. Во-первых, это возможность «ловить” кинетическую энергию ветра с максимальной площади. Во-вторых, еще важнее добиться равномерности, постоянства ветрового потока. Вторая проблема пока решается с трудом.

К решению первой проблемы привлекли специалистов самолета строения умеющих выбрать наиболее целесообразный профиль лопасти, для получения максимальной энергии ветра. Усилиями ученых и инженеров созданы самые разнообразные конструкции современных ветровых установок.

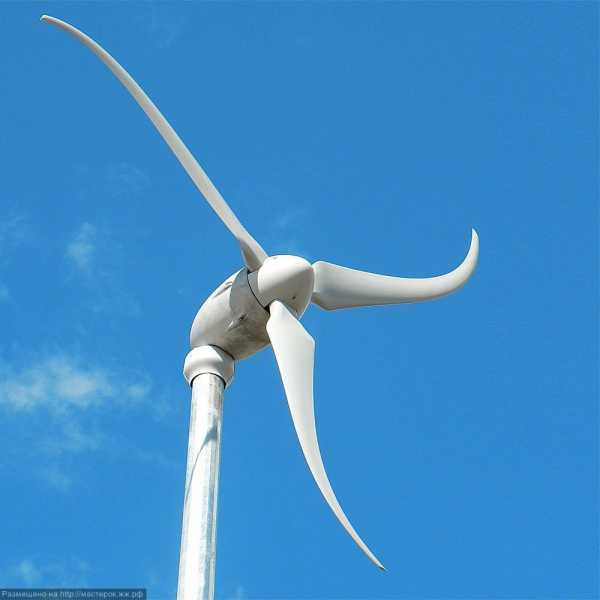

Это многолопастные «ромашки» и винты вроде самолетных пропеллеров с тремя, двумя и даже одной лопастью. Вертикальные конструкции хороши тем, что улавливают ветер любого направления; остальным приходится разворачиваться по ветру. Такой вертикальный ротор напоминает разрезанную вдоль и насаженную на ось бочку. Встречаются и оригинальные решения. Например, тележка с парусом ездит по кольцу из рельс, а ее колеса приводят в действие электрогенератор.

Кликабельно 1700 рх

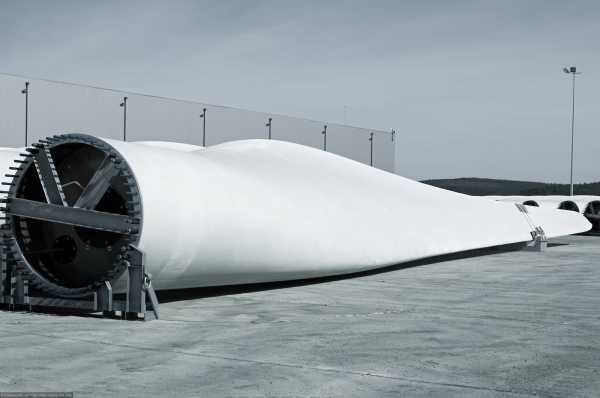

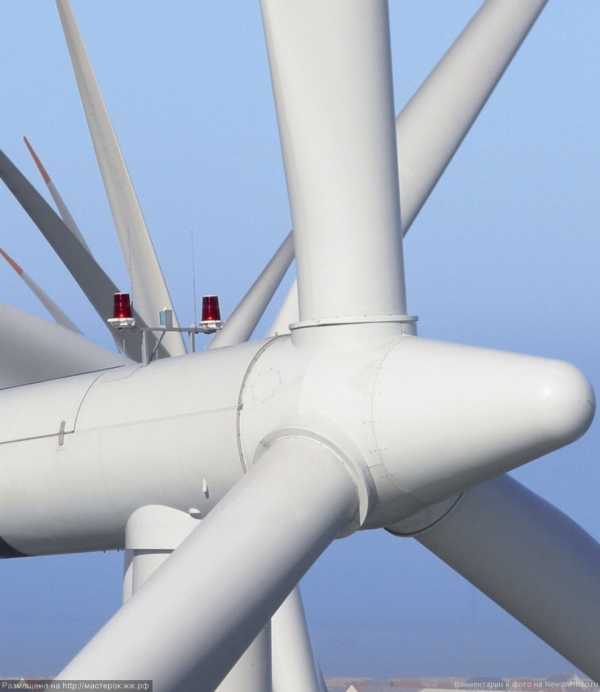

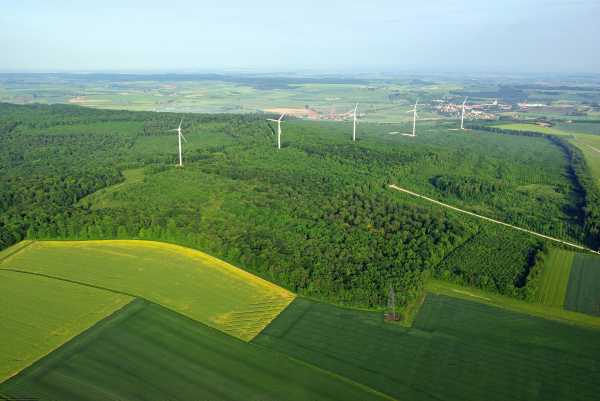

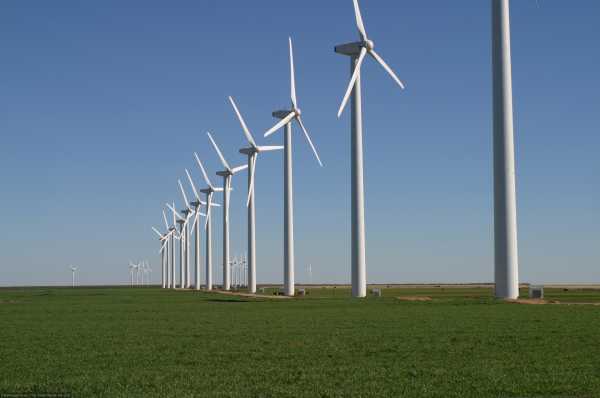

Среди десятков тысяч ветряков есть огромные, а есть и маленькие, на один домик. А это как раз гигантские ветряки. Один из самых больших ветряков на сегодня построен в сентябре 2002 под Магдебургом в Германии. Его мощность — 4.5 мегаватт, каждая из трех лопастей достигает 52 метров в длину и 6 в ширину, и весит по 20 тонн. Крепится ротор на 120-метровой башне.

Последнее достижение ветроэнергетики — ветряки, диаметр ротора которых превышает размах крыла самолетов-гигантов, даже нашего «Руслана». Такая установка имеет мощность 1–2 мегаватта и способна обеспечивать электроэнергией 800 современных жилых домов.

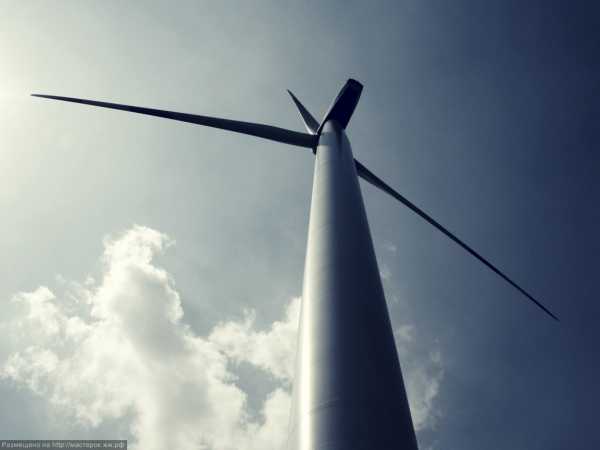

Наиболее распространенным типом ветровых энергоустановок (ВЭУ) является турбина с горизонтальным валом и числом лопастей от 1 до 3. По оценкам различных авторов, ветроэнергетический потенциал Земли равен 1200 ТВт, однако использования этого вида энергии в различных районах Земли неодинаковы. В России валовой потенциал ветровой энергии — 80 трлн. кВт/ч в год, а на Северном Кавказе — 200 млрд. кВт/ч (62 млн. т усл. топлива). Эти величины существенно больше соответствующих величин технического потенциала органического топлива. Среднегодовая скорость ветра на высоте 20–30 м над поверхностью Земли должна быть достаточно большой, чтобы мощность воздушного потока, проходящего через надлежащим образом ориентированное вертикальное сечение, достигала значения, приемлемого для преобразования.

Ветровые электростанции выгодны, как правило, в регионах, где среднегодовая скорость ветра составляет 6 метров в секунду и выше и которые бедны другими источниками энергии, а также в зонах, куда доставка топлива очень дорога.

Норвегия объявила о планах построить самый большой в мире ветряк в 2011 году. Работы уже ведутся. Высота ветряной турбины будет составлять 533 фута, а диаметр ротора — 475 футов. Как ожидается, турбина будет обеспечивать электроэнергией 2 000 домов. Рекордный опытный образец стоит $67,5 миллионов.

Ветроэнергетическая установка, расположенная на площадке, где среднегодовая удельная мощность воздушного потока составляет около 500 Вт/м2 (скорость воздушного потока при этом равна 7 м/с), может преобразовать в электроэнергию около 175 из этих 500 Вт/м2. следует также учитывать те изменения, которые вносятся ветровыми установками в ландшафт местности, их размещение должно соответствовать не только стандартам безопасности и эффективности, но и правильного размещения на местности (мельницы ВЭУ, расположенные хаотично менее эффективны, чем те, которые расположены в определенной геометрической последовательности).

Малые ВЭУ обычно предназначаются для автономной работы. Системы, которым они выдают энергию, привередливы, требуют подачи энергии более высокого качества и не допускают перерывов в питании, например, в периоды безветрия. Поэтому им необходим дублер, то есть резервные источники энергии, например, дизельные двигатели той же, как у ветроустановок, или меньшей мощности.

Что касается более мощных ветроустановок (свыше 100кВт), то они применяются как электростанции и включаются обычно в энергосистемы. Обычно на одной площадке устанавливаются достаточно большое количество ВЭУ, образующих так называемую ветровую ферму. На одном краю (фермы) может дуть ветер, на другом в это время тихо. Ветряки нельзя ставить слишком тесно, чтобы они не загораживали друг друга. Поэтому (ферма) занимает много место.

Ветроэнергетика сильно зависит от капризов природы. Скорость ветра бывает настолько низкой, что ветра агрегат совсем не может работать, или настолько высокой, что ветра агрегат необходимо остановить и принять меры по его защите от разрушения. Если скорость ветра превышает номинальную рабочую скорость, часть извлекаемой механической энергии ветра не используется, с тем чтобы не превышать номинальной электрической мощности генератора. Для эффективной работы ВЭУ их размещают на открытых пространствах, реже на территориях сельскохозяйственных угодий, что повышает их продуктивность. В горных районах ветра установки работают эффективно из-за природных особенностей данных местностей, там преобладает движение воздушных масс с большой силой и скоростью, к тому же это дает энергию в труднодоступные районы.

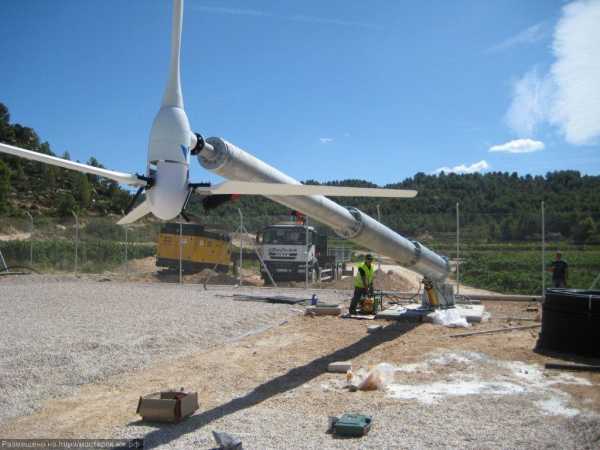

Правильная установка влияет на КПД ветра агрегатов поэтому удельная выработка электрической энергии в течение года составляет 15 – 30% энергии ветра или даже меньше в зависимости от место положения и параметров установки.

В настоящее время рекорд по размеру и мощности (141 метр и 7 мегаватт) принадлежит ветрогенератору Enercon E-126, расположенному около немецкого городка Эмден.

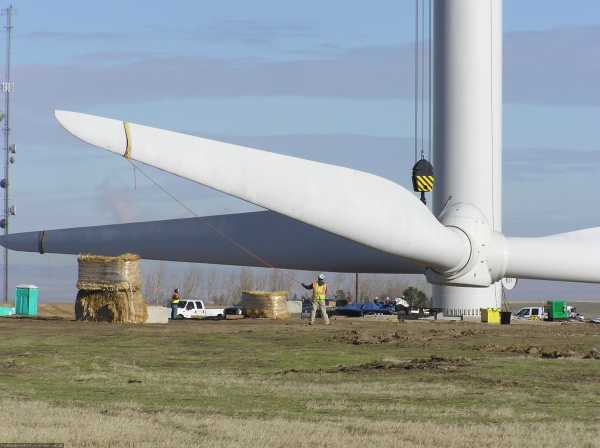

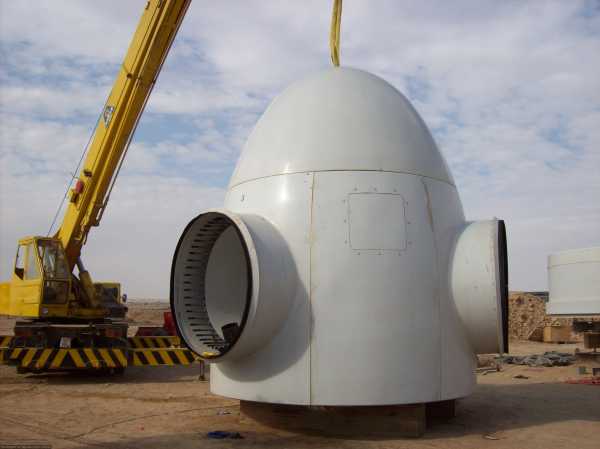

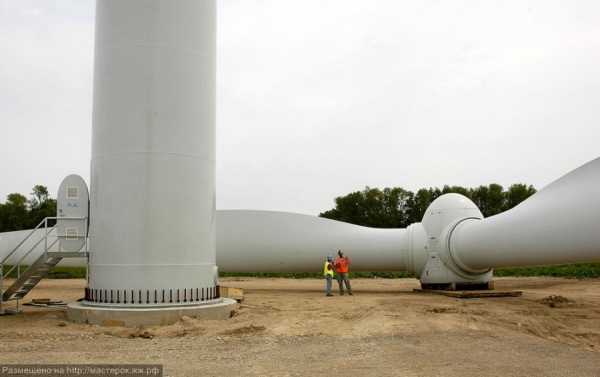

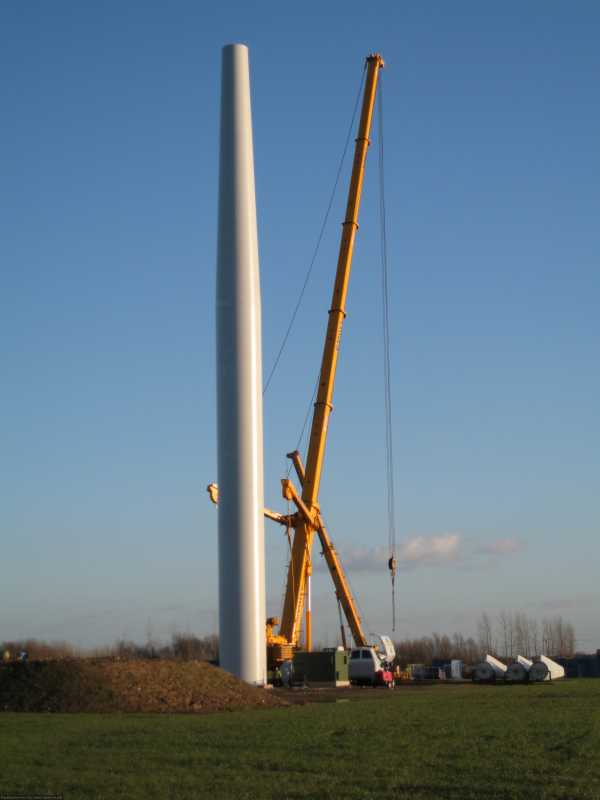

Установка ветряка Enercon E-126:

Ветряные двигатели не загрязняют окружающую среду, отсутствие влияния на тепловой баланс атмосферы Земли, отсутствие потребления кислорода, выбросов углекислого газа и других загрязнителей. Чтобы производить с их помощью много электроэнергии, необходимы огромные пространства земли. Лучше всего они работают там, где дуют сильные ветры.

Сегодня ветроэлектрические агрегаты надежно снабжают током нефтяников; они успешно работают в труднодоступных районах, на дальних островах, в Арктике, на тысячах сельскохозяйственных ферм, где нет поблизости крупных населенных пунктов и электростанций общего пользования.

В проектировании установки самая трудная проблема состояла в том, чтобы при разной силе ветра обеспечить одинаковое число оборотов пропеллера. Ведь при подключении к сети генератор должен давать не просто rкакую-то электрическую энергию, а только переменный ток с заданным числом циклов в секунду, т. е. со стандартной частотой 50 — 60 Гц. Поэтому угол наклона лопастей по отношению к ветру регулируют за счет попорота их вокруг продольной оси: при сильном ветре этот угол острее, воздушный поток свободнее обтекает лопасти и отдает им меньшую часть своей энергии. Помимо регулирования лопастей весь генератор автоматически поворачивается на мачте против ветра.

Одна из возникших проблем ветра агрегатов это избыток энергии в ветреную погоду и не достаток ее период без ветрея. Способов хранения ветреной энергии очень много рассмотрим наиболее простые один из способов: состоит в том, что ветряное колесо движет насос, который накачивает воду в расположенный выше резервуар, а потом вода, стекая из него, приводит в действие водяную турбину и генератор постоянного или переменного тока. Существуют и другие способы, и проекты: от обычных, хотя и маломощных аккумуляторных батарей до раскручивания гигантских маховиков или нагнетания сжатого воздуха в подземные пещеры и вплоть до производства водорода в качестве топлива. Особенно перспективным представляется последний способ. Электрический ток от ветра агрегата разлагает воду на кислород и водород. Водород можно хранить в сжиженном виде и сжигать в топках тепловых электростанций по мере надобности.

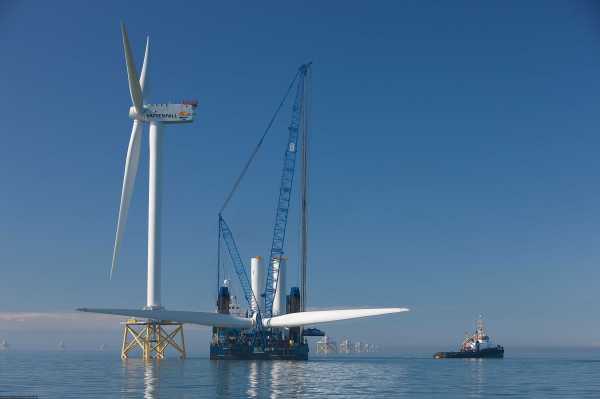

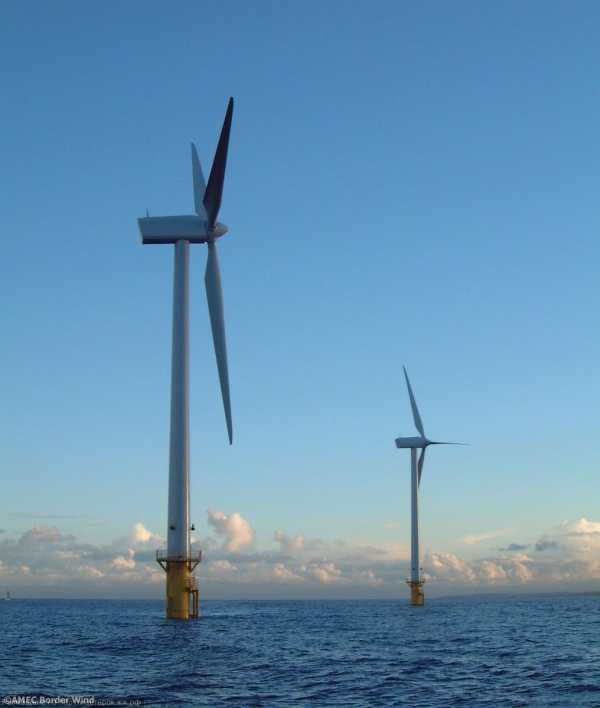

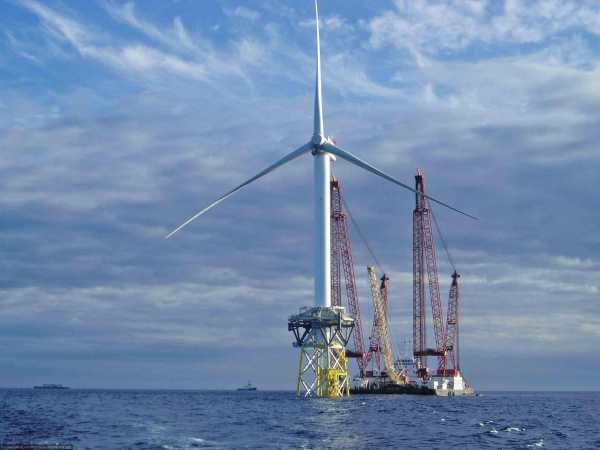

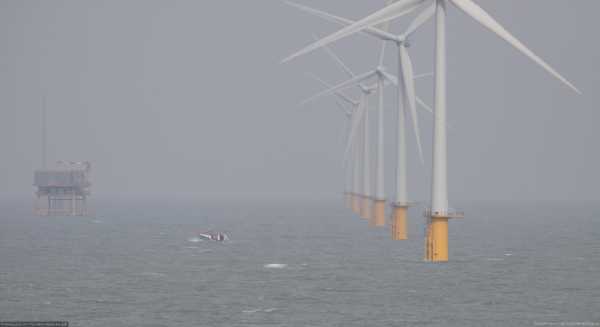

Ветряки ставят не только на суше, но и на водных просторах:

Самый высокий ветряк в мире находится в провинции Сан-Хуан на высоте 4 110 метров над уровням моря. Его установила самая крупная золотодобывающая компания в мире — Баррик. Ветряк занесен в книгу рекордов Гиннеса.

Ветроустановка — дорогая техника, но расходы на ее приобретение окупятся в течение первых 7 лет эксплуатации. Расчетный срок службы — 25 лет.

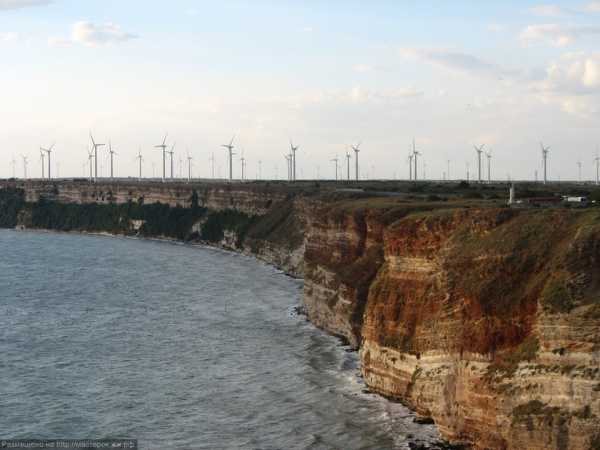

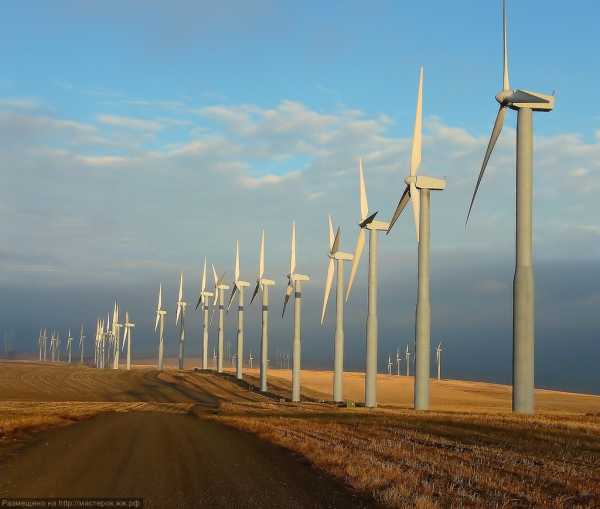

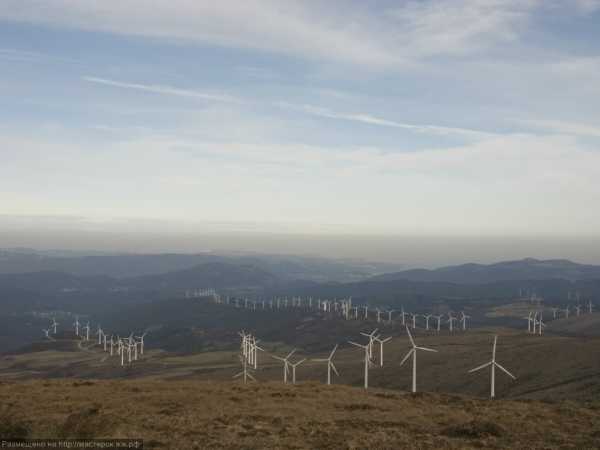

Европейский лидер по использованию энергии ветра — Дания. В этой стране их обычно размещают на скалистых рифах и мелководье, на расстоянии до 2 км от берега.

Кликабельно

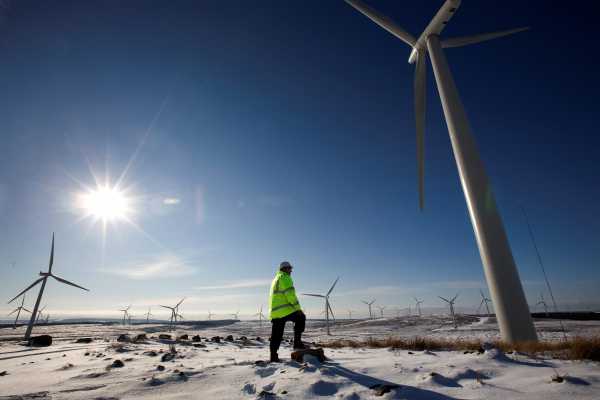

Самым ветреным местом в Европе считают шотландские Внешние Гибриды. Северная часть этих островов продувается постоянно. Ветер там практически никогда не утихает.

В конце прошлого года компания Deepwater Wind объявила о планах создания крупнейшей в мире глубоководной ветровой электростанции.

Предполагается, что она будет возведена на протяжении от 29 до 43 км от побережья штата Род-Айленд и Массачусетс и будет производить до 1 000 мегаватт, что сопоставимо с ядерным энергоблоком. Ветряки будут установлены в океане с глубиной дна 52 м — это значительно глубже, чем любая другая современная ветроэлектростанция.

Кликабельно

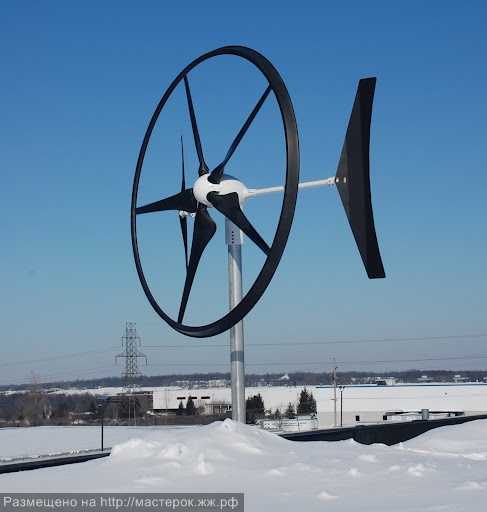

А вот еще есть такой интересный ветряк

Первая в мире плавучая ветряная турбина была установлена в Северном море у побережья Норвегии. Об этом сообщила во вторник норвежская энергетическая компания StatoilHydro. Турбина, названная Hywind, достигает в высоту 65 метров и весит 5.300 тонн. Ее установили примерно в 10 километрах от острова Кармой, у юго-западного побережья страны, говорится в пресс-релизе компании.

«Ветряк» установлен на плавающей платформе, которая закреплена тремя якорями. В качестве балласта выступают вода и камни, помещенные внутрь платформы.

StatoilHydro планирует проводить испытания Hywind в течение последующих двух лет, прежде чем примет решение о производстве большего числа плавучих ветровых турбин.

По мнению специалистов StatoilHydro, данная технология может представлять интерес для Японии, Южной Кореи, американского штата Калифорния, части Восточного побережья Соединенных Штатов и Испании. Это лишь часть потенциальных рынков.

Hywind может устанавливаться на большем удалении от берега, чем статические ветровые турбины, уже находящиеся в эксплуатации. Речь идет о глубинах от 120 метров до 700 метров, что позволяет размещать новую турбину значительно дальше от берега.

В создание 2,3-мегаваттной плавающей турбины было вложено в общей сложности 400 млн. крон (46 миллионов евро), что делает ее дороже наземных аналогов. Теперь главная задача компании-производителя – удешевить свою разработку.

Ветровая энергия это огромная энергия, надо только правильно ее получать и хранить.

Рассмотрим теперь отрицательное влияние ВЭУ на среду обитания человека и животных, на телевизионную связь и пути сезонной миграции птиц. Действительно крупные ВЭУ влияют на телесигнал. На расстоянии до 0.5 км, они вызывают помехи в телесигнале, это связано с тем, что лопасти ветрового колеса ВЭУ отражают сигналы, вызывая помехи при передачи телевизионного сигнала. Вследствие работы крупных ВЭУ больше 20 кВт возникает достаточное количества инфразвука, которое влияет на состояние человека и животных. При работе крупных ВЭУ возникает и естественный шум от работы ветрового колеса. Поэтому размещение ВЭУ больше 10 кВт нежелательно в переделах черты города. С этими отрицательными факторами пытаются бороться, в частности применяя новые виды материала, которые способны пропускать сигналы в большом спектре и т.д.

Ветровая энергетика вызывает все больше интерес и стремление к усовершенствованию установок для максимальной эффективности. Во многих страна начинают их применять в домах, на фермах, на небольшом производстве.

А вот такой проект :

Необычная ветровая электростанция, имеющая не три, а две лопасти, в скором времени появится у восточного побережья Шотландии. Экстравагантный ветряк, видимо, будет славен ещё и тем, что сможет принимать вертолёты.По данным Inhabitat, шотландский министр энергетики Фергюс Юинг (Fergus Ewing) на днях объявил, что правительство одобрило строительство инновационной ветровой турбины по проекту голландской компании 2-B Energy. Гигантский двухлопастный ветряк мощностью 6 мегаватт будет возведён в составе комплекса Energy Park Fife примерно в 20 метрах от берега.

Вызывающая немало вопросов вертолётная площадка присутствует только на проектных картинках в разделе «общее впечатление». В шотландском правительстве посадка геликоптеров на ветряк не обсуждается (иллюстрации 2-B Energy).

2-B Energy с нуля разработала новый тип турбин в 2007 году. Её ветряки предназначены именно для работы на воде, в прибрежной зоне, где нет строгих требований к шуму и жёстких ограничений по размеру конструкции. Что касается двух лопастей вместо трёх, то компания поясняет: чем меньше движущихся частей, тем лучше в плане ремонтопригодности.

Как сообщает BusinessGreen, 2-B Energy хотела установить в Шотландии два ветряка, но получила одобрение только на один.

«Тот факт, что инновационные компании решают проверить свои новые идеи именно в Шотландии, в лишний раз подтверждает репутацию нашей страны как места для разработки и внедрения всех типов новых „зелёных“ энергетических технологий», – заявил министр Юинг. Судя по всему, строительство экспериментальной турбины начнётся в 2014 году.

Кликабельно

Ну и еще один проектик:

Небольшая американская фирма Joby Energy разработала проект установки в виде огромного летающего змея. Змей представляет собой прямоугольный металлический каркас, несущий на себе десяток небольших лопастей. Сначала лопасти приводятся в действие моторами и, подобно пропеллеру самолета, поднимают каркас на высоту 400-500 метров.

Там в дело вступают мощные высотные ветры, которые вращают лопасти, вырабатывая электрическую энергию. Часть ее идет на поддержание каркаса в воздухе, а основная часть передается на землю по той металлической «нити», которая соединяет каркас с местом запуска. Конечно, для этого требуются прочные и легкие материалы, необходимые для создания летающего (и подвергающегося мощнейшим давлениям) гигантского, в десятки метров длиной, каркаса, и электроника, которая должна обеспечивать автоматическое управление полетом и маневрированием, и датчики, непрерывно измеряющие скорость, направление ветра и ориентацию аппарата, и компьютеры, которые по указаниям этих датчиков автоматически и непрерывно контролируют и нужным образом меняют ориентацию каркаса к ветру, чтобы обеспечить максимальный кпд, и многое другое, чего не было еще 10 лет назад.

Кликабельно 3000 рх

Новый план не просто реален. Он еще и достаточно перспективен, о чем говорит одна, но весьма красноречивая цифра: нынешняя потребность человечества в энергии составляет, по подсчетам, 17 тераватт, между тем как мощность ветров в тропосфере равна 870 тераваттам, то есть в 50 с лишним раз больше. (Напомним, что тропосферой называется приземный слой атмосферы до высоты в 20-30 километров, отделенный от выше лежащей стратосферы переходным слоем; под этим слоем образуются характерные для тропосферы постоянные «струйные потоки» (jet streams) со скоростями ветра от 100 до 400 километров в час. Для сравнения: на земле ураганной считается скорость выше 117 километров в час.) Далеко не случайно эта фирма так энергично испытывает одну систему за другой. Агентство НАСА в ближайшее время проводит нечто вроде всеамериканского конкурса на лучший проект надежной и безопасной летающей турбины мощностью в 300 киловатт. Тот факт, что на этом конкурсе фирма будет лишь одним из нескольких десятков конкурентов, свидетельствует об интересе, проявляемом к новому виду «чистой» энергии. Но еще более ярко о том же говорит интерес, проявляемый к новому плану американским правительством. Это именно оно выделило НАСА деньги для координации и проверки всех этих частных проектов.

Сейчас на предварительном испытании находятся самые разные варианты летающих турбин — в виде воздушного змея, подвесного аэростата, летающего крыла, парашюта и так далее. Отбор поручен НАСА, уже имеющему опыт такой работы. Предстоит прежде всего найти наиболее эффективный вид носителя турбины. Для этого все они будут проверяться в одинаковых условиях полета на высоте до 600 метров — это предел, который для начала установило федеральное правительство.

Даже на этой высоте летающие турбины вполне могут показать свои преимущества перед наземными, ведь сила ветра, как уже говорилось, растет с высотой, а мощность ветряков, как уже выяснила практика, пропорциональна кубу силы ветра. Это значит, что даже при удвоенной за счет высоты силе ветра летающая турбина может дать в 8 раз больше мощности, чем наземная, а при утроенной — даже в 27 раз больше. Как полагают расчетчики, в будущем, когда такие турбины будут летать на высоте 8-9 километров, на уровне самых низких «струйных течений» с их средней скоростью ветра 240 километров в час, они смогут давать 20 000-40 000 ватт на квадратный метр лопастей вместо 500 ватт, которые дают нынешние наземные ветряки.

Кроме того, у них есть еще то преимущество, что установка запуска, где крепится нанотрубочная «нить» (она же — кабель для приема тока), занимает очень малую площадь. Да и стоимость турбины-змея много меньше, чем, скажем, того норвежского гиганта, который сейчас готовится выплыть в море. С другой стороны, летающие ветряки, конечно, уступают таким гигантам по максимальной мощности каждой отдельной установки. Чтобы сравняться с мощностью норвежского плавучего ветряка, летающий ветряк должен иметь рабочую площадь в несколько сот квадратных метров, а это ставит перед конструкторами очень трудные — и пока неразрешимые — технические задачи (в смысле прочности, подъемной силы и так далее.) Так что перегнать наземные ветряки по суммарной мощности можно только за счет я количества, и поэтому энтузиасты нового плана говорят сегодня о создании огромной сети таких летающих ветряков, пусковые установки которых будут собраны на определенных участках той или иной страны — нечто вроде проекта «Дезертек», предлагающего покрыть Сахару сплошными солнечными зеркалами.

В отличие от «Дезертека», в данном случае возникает, однако, сложный вопрос о воздушном пространстве. Каждая летающая турбина требует своей нити, а поскольку эта турбина не стоит на одном месте, а под воздействием ветра и нити описывает определенные траектории в небе, ей нужен также свой «воздушный коридор» — этакий колодец, на дне которого находится ее пусковая установка, а «стены» заданы границами беспрепятственного перемещения этой турбины под действием ветра. Но ведь в воздухе сегодня летают самолеты: частные — на малой высоте, военные, грузовые и пассажирские — на большой, и каждому из них требуется свой воздушный коридор. Система этих коридоров устанавливается в национальном и международном масштабе, и наличие множества «нитей» и самих летающих турбин может создать огромную опасность. В силу этого развитие сети летающих турбин требует сложных диспетчерских расчетов и системы международных соглашений. Поэтому НАСА предполагает провести свои конкурсные испытания уже существующих проектов летающих турбин и проверку проектов их дальнейшего совершенствования в одном единственном месте — на побережье Калифорнии (с тем, чтобы нити проходили над морем) и не выше 600 метров, чтобы не мешать рейсам обычной авиации.

И все же, несмотря на все эти трудности, можно сказать, что план добычи энергии из воздуха начинает обретать реальные очертания. Свой и, возможно, весьма существенный со временем вклад в освобождение мира от нефтяной удавки и опасности глобального потепления летающие ветряки будущего, наверное, внесут.
