Электрика в квартире фото – схемы, правила и алгоритм работ

100 фото укладки проводов и расчет нагрузки

Развитие современной науки привело к появлению бесчисленного количества приборов, требующих электрического напряжения. Многие из них работают на территории жилого помещения и создают дополнительную нагрузку на проводку.

Из-за этого необходима надежная версия проводки, созданная без ошибок и предлагающая правильную схему. Она не должна допускать соприкосновения алюминиевых и медных проводов, чтобы не было проблемных моментов во время эксплуатации.

Для этого необходимо организовать правильный монтаж электропроводки в квартире или на любой другой жилой территории. Чтобы была обеспечена надежная работоспособность лучше обратится к специалистам, однако можно сделать все самостоятельно.

Иногда попадаются электрики не способные правильно сделать заземление, и тогда хозяева могут получать различные электрические удары во время использования воды или касаясь металлических предметов вроде кухонной раковины.

Чтобы этого избежать желательно разбираться в электричестве и его правильной проводке, поскольку электрический удар может быть очень неприятным или даже смертельным для человека. А также замыкание способно привести к возгоранию, которое может произойти пока вас не будет дома.

И необходимо помнить о детях, если будут торчать или висеть провода после работы плохого мастера, тогда они могут заинтересовать малышей и привести к удару током. Посмотрите фото монтажа электропроводки на основе работы профессионалов, чтобы вы знали, как это должно выглядеть.

Если вам будет слишком сложно все сделать самостоятельно, вы хотя бы сможете ориентироваться в том, как необходимо правильно организовывать проводку. Это поможет контролировать работу мастеров, и осознавать, что они где-то ошиблись.

С чего начинается проводка?

Продумывается маршрут ее укладки, который поможет провести ремонтные работы, если где-то перегорит провод, без разбития стен или слома декораций комнаты.

Для этого можно использовать патрубки или конструкции для проводки, хотя в большинстве случаев выбивается небольшая площадь стены и туда прокладывается проводка – потом она покрывается замазкой или даже цементом. В принципе это самый простой способ и он часто используется.

Важно: На территории России очень много районов с низкой температурой почти целый год. Но проводку запрещается проводить, если она упала ниже 15 градусов Цельсия на площади необходимого помещения.

Но, важнее всего, схема монтажа электропроводки, поскольку она поможет в процессе укладки и надежной эксплуатации после ее завершения. За счет нее будет обеспечена правильная нагрузка на сеть и сформированы места расположения розеток, электрических коробок, выключателей.

Если у вас есть знания в этой области, тогда – это простое дело, которое не займет много времени. Но в случае их отсутствия даже с учетом объяснения, как это делается желательно обратится к специалистам и на основе этой информации контролировать их работу.

В противном случае могут возникнуть неожиданные неприятности – удар током, замыкание и перегорание проводов, порча домашних приборов.

На самом деле монтаж электропроводки своими руками не простая затея, и как вы поняли, мы не рекомендуем это делать без соответствующих навыков. Дело в том, что если не знаешь, как это делается, лучше обезопасить себя и близких с помощью обращения к специалистам.

Это касается не только организации проводки, но и простого ремонта, если вдруг погас свет, а видимой причины не нашлось, либо вы увидели возгорание, почувствовали запах горелого. Любые действия без знаний об электричестве могут нанести существенный вред.

Как правильно ее организовать?

А вы думали, что никаких правил нет? Их очень много, и сейчас вы узнаете, основные, правила монтажа электропроводки в различных помещениях.

Без этого сложно гарантировать безопасность электропроводки:

Различные счетчики, выключатели либо розетки, короба разветвлений должны размещаться в доступных местах.

Выключатели необходимо монтировать на удобной высоте для всех жильцов, с учетом того, чтобы ними могли комфортно пользоваться взрослые и дети. Они должны находиться в удобном месте, чтобы ничто не мешало дотянуться к ним.

Розетки не должны быть установлены ниже 0,5 метра от пола, поскольку в случае затопления помещения может произойти замыкание или удар током окружающих через воду.

Необходимо соблюдать мини

мальное расстояние в 50 см до различных домашних устройств вроде газовой печи, а также труб или батарей.

На каждые 6 квадратных метров рекомендуется использовать одну розетку. В туалете запрещено использование розетки, поскольку слишком маленькое помещение в котором высока вероятность контакта с водой.

По стенам можно создавать вертикальную или горизонтальную прокладку, и выбранный способ необходимо четко прописать в схеме. Это поможет, если необходимо что-то изменить, отремонтировать, вы точно будете знать где находятся провода.

Если выбран горизонтальный вариант рекомендуется выдерживать расстояние в 50-100 мм до мест установки балок либо карнизов, а также примерно 150 до потолка. Расстояние до плинтусов должно быть в районе 150-200 мм.

В случае вертикальной прокладки рекомендуется соблюдать расстояние в 100 мм до расположения окон либо дверных проемов.

Не допускается соприкосновение электрических проводов с различными металлическими конструкциями. Расстояние до труб по которым проходит газ должно быть не меньше 400 мм.

Провода выполняющие роль заземления рекомендуется соединять с помощью специализированных коробов на основе качественного изолирования.

А, если необходимо работать с частным домом?

Все правила необходимо соблюдать и в этом случае, однако есть некоторые нюансы. Монтаж электропроводки в частном доме потребует проведения питающего кабеля и установки распределительного щитка.

Для него потребуется теплое помещение, где-то рядом с домом на расстоянии в 1500-1700 мм от пола. Если это было сделано, далее процесс создания проводки такой же как и в квартире, потребуется схема и прокладка проводов.

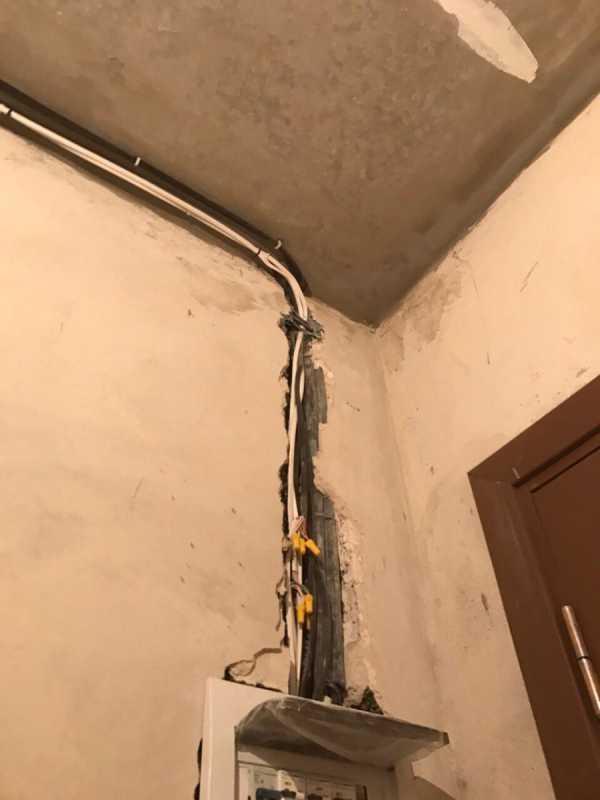

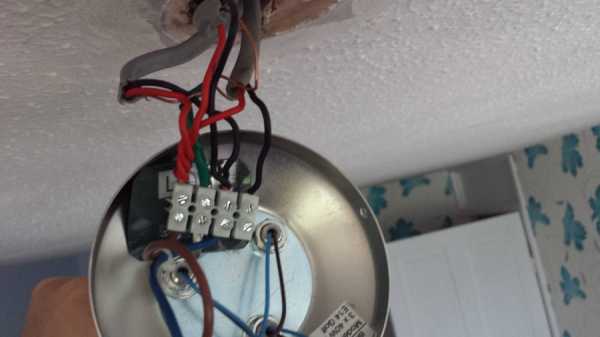

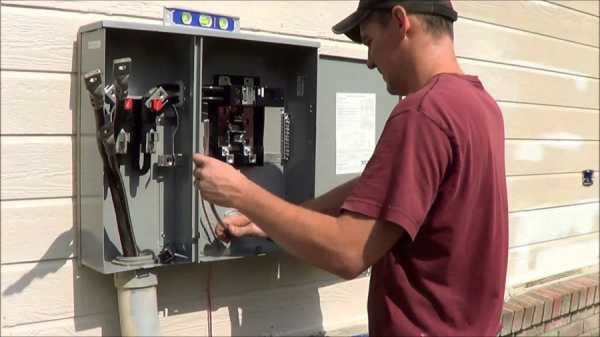

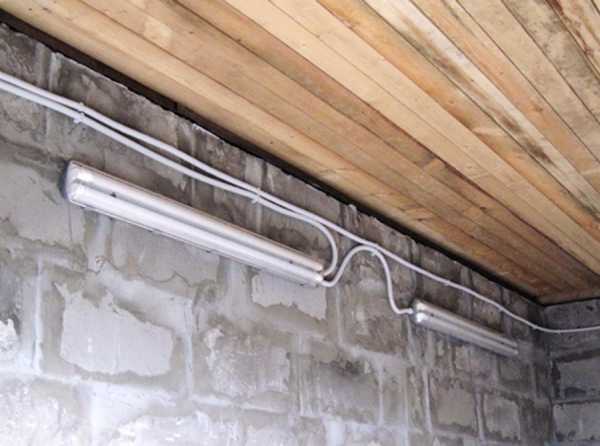

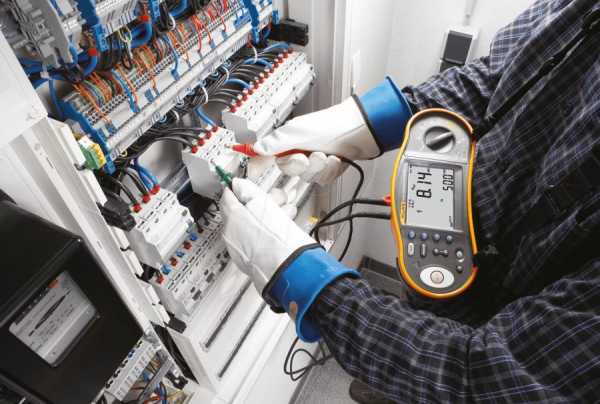

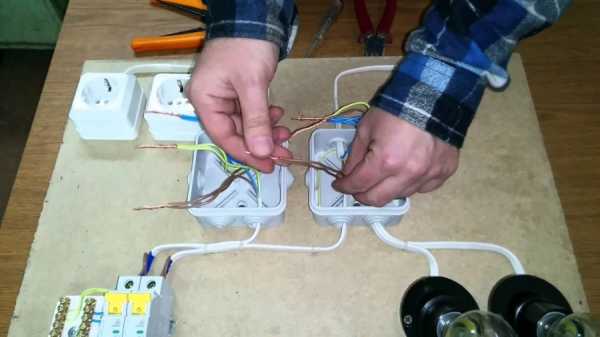

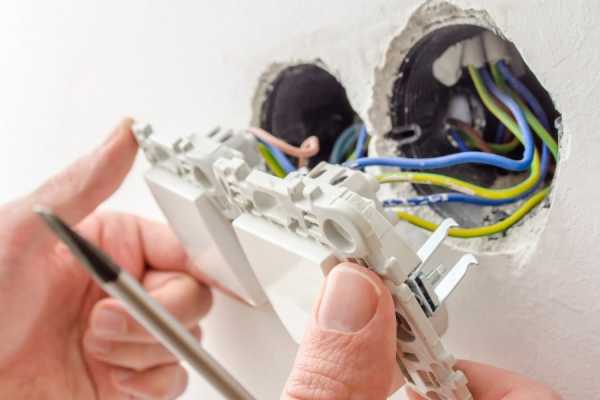

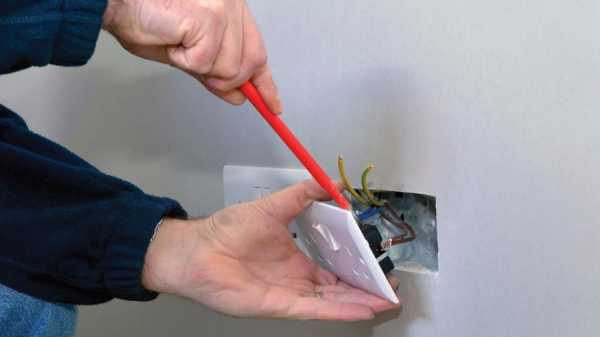

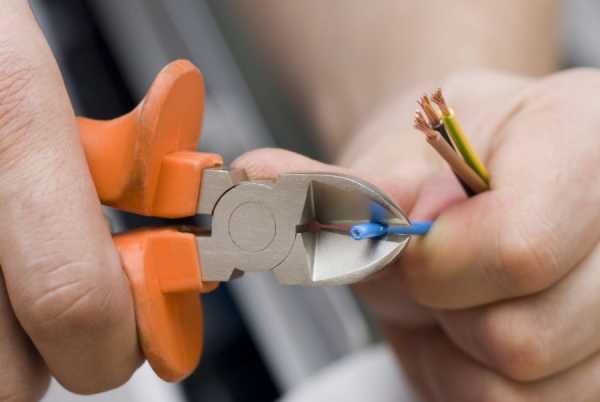

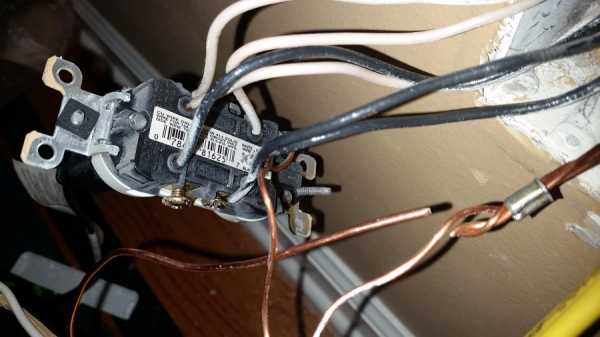

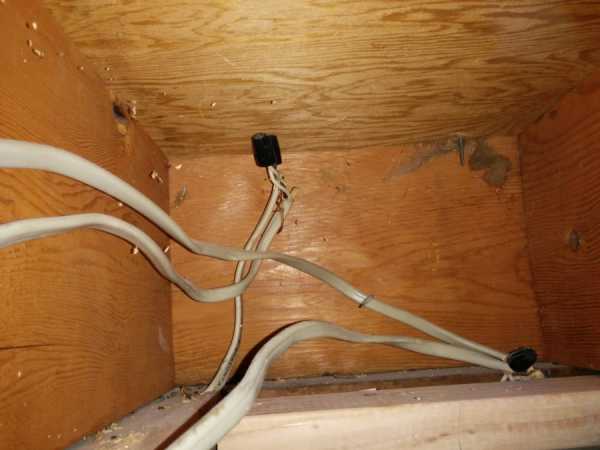

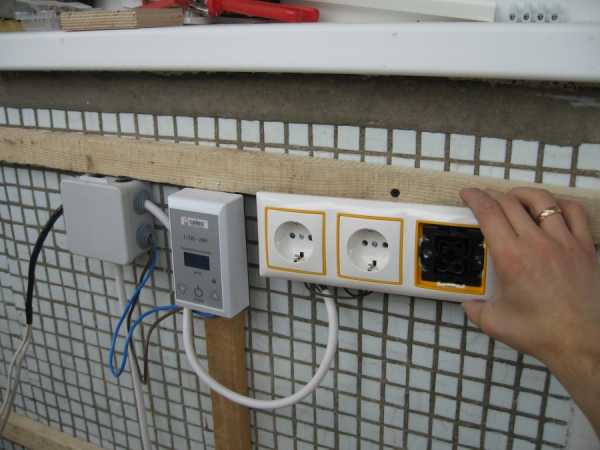

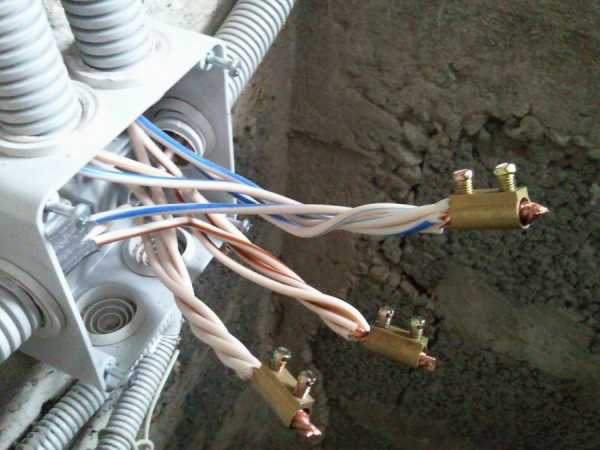

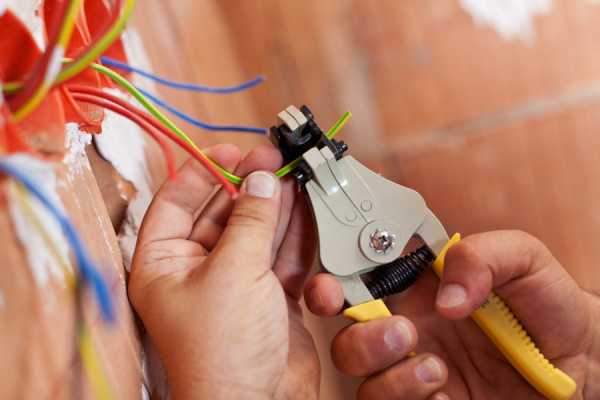

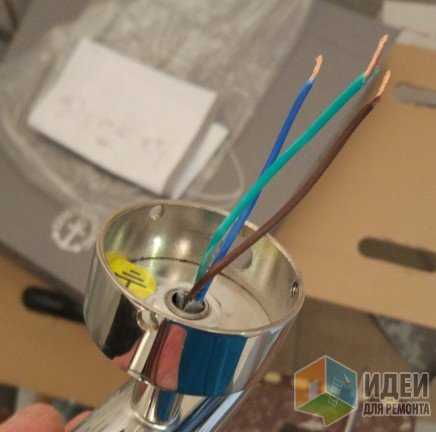

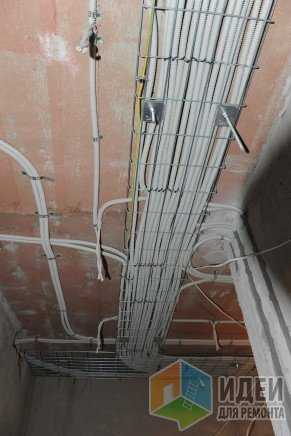

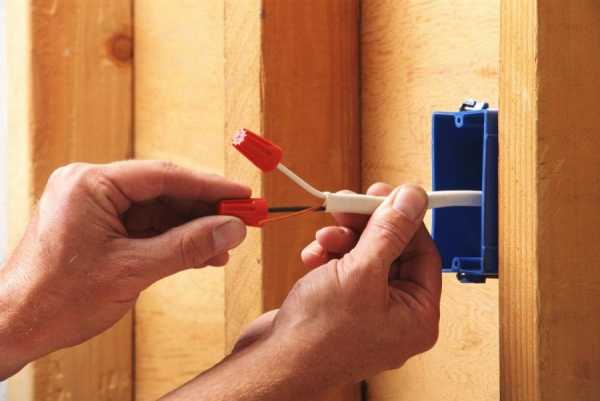

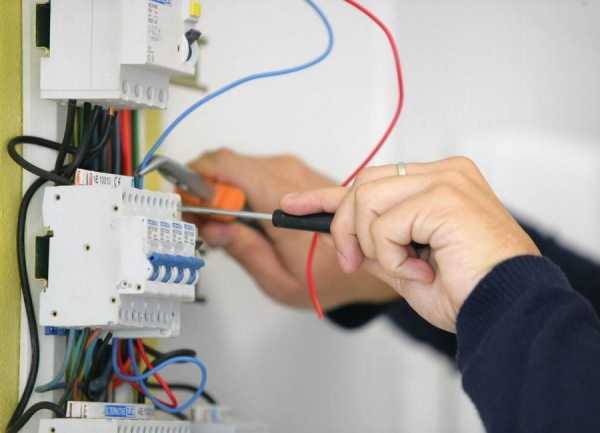

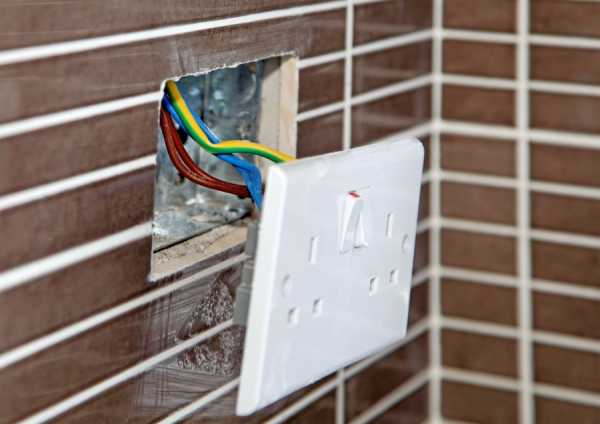

Фото монтажа электропроводки

Также рекомендуем посетить:

strojka-gid.ru

Современная электропроводка в квартире и частном доме

Электрическая проводка современного дома должна соответствовать существующим требованиям безопасности и обеспечивать выполнение возложенных на нее функций. Поскольку количество бытовых электроприборов выросло многократно, по сравнению с прошлым временем, возникает необходимость пересмотреть качество электрической проводки в своем доме. Подойдя к этому вопросу ответственно и грамотно, можно сделать жилье не только максимально безопасным, но и удобным. В этой статье мы расскажем, как может быть устроена современная электропроводка в квартире или же частном доме.

С чего начать

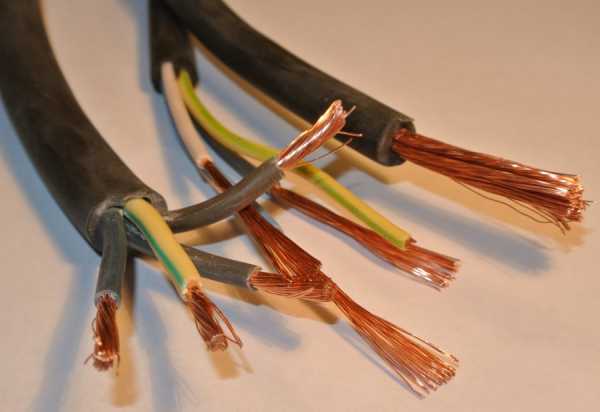

Первым делом стоит произвести замену алюминиевого провода на медный. Так как алюминий со временем становится хрупким, а изоляция на таких проводниках разрушается, эти факторы приводят к пропаданию электричества в квартире или к спонтанному возгоранию на аварийных участках. Кроме того, медный проводник имеет меньшее внутреннее сопротивление по сравнению с таким же из алюминия. То есть, медный провод способен пропустить через себя больше тока, а значит и более мощную нагрузку запитать.

Стоит учитывать, что для освещения нужно взять провод меньшего сечения 1-1,5 мм, для питания розеток выбрать провод 2,5 мм, а для подключения электрической печи и духового шкафа придется выбрать сечение 4-6 мм.

Кстати, комбинируя таким образом провода, можно не плохо сэкономить при закупке материала. Кабель для электрической проводки лучше всего брать медный — ВВГнг, одножильный в изоляции, не поддерживающей горение. Если бюджет позволяет, можно для электросети взять кабель NYM, этот проводник выполнен по немецкой технологии, имеет двойную изоляцию, которая не поддерживает горение и задымление. Важные свойства этих кабелей — они не поддерживают горение, что очень важно для безопасности современного жилья.

Перед тем как приступить к замене проводки, необходимо составить схему электропроводки. В ней будут учтены нюансы и количество розеток, светильников, выключателей, датчиков, и их место положение в квартире. Провод кабельного телевидения, кабель интернет и телефонной связи также являются частью электропроводки. При этом при проектировании умного дома также нужно предусмотреть провода связи со все возможными датчиками сигнализации, в частности их взаимное положение.

Важно! Современная схема электропроводки составляется в специальной программе, которая может быть как платной, так и бесплатной. Лучшие программы для черчения электрических схем были рассмотрены нами в отдельной публикации, на которую мы сослались.

Для удобства в ремонте или обслуживании электропроводки нужно распределить линии по группам потребителей и защитить каждую отдельным автоматом. Простыми словами пустить не один провод на всю квартиру, как это делали раньше, а в каждую комнату протянуть кабели от щита, один на розетки (от 2,5 кв. мм) и один на осветительные приборы. Сами розетки в комнате соединить по схеме звезды. Поэтому в щитке современного коттеджа можно увидеть несколько автоматов на освещение, розетки, отдельный автоматический выключатель для электроплиты, хозпостроек и т.д. О том, как разделить электропроводку на группы, мы рассказывали.

Важно: Если в дом заходит три фазы, также нужно распределить нагрузку по фазам, по возможности равномерно.

Современная защита квартиры и дома

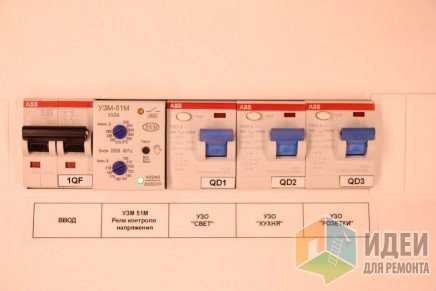

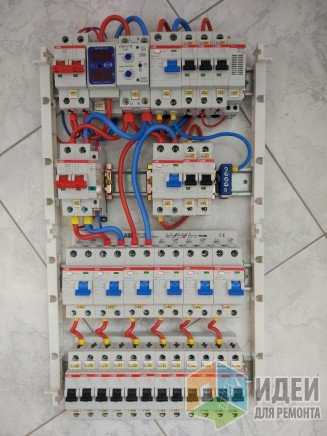

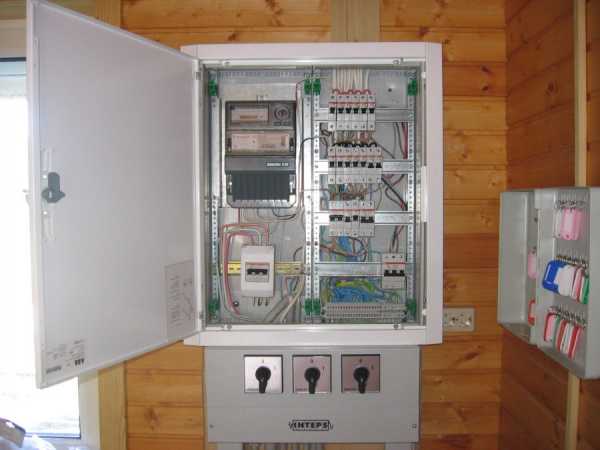

Электрический щиток также претерпевает изменения при монтаже современной проводки. Теперь домовую электросеть разделяют на зоны и на каждую из зон устанавливается защита:

Многие электрические приборы плохо переносят скачки напряжения и даже не значительные перепады напряжения могут повлечь за собою значительный ущерб в виде сгоревшей бытовой техники. Чтобы бороться с этим разрушительным явлением, разработаны устройства, контролирующие величину напряжения. При изменении параметров реле напряжения отключает потребителей, оберегая тем самым их работоспособность. По выставленным параметрам напряжения, реле постоянно замеряет внешний вольтаж сети. При отклонении (обычно по умолчанию установлено 170 Вольт нижний, и 250 верхний порог напряжения) происходит отключение всей сети после РН. По прошествии нескольких минут устройство повторно контролирует параметры напряжения и если все в порядке, производит подключение. Таким образом устройство помогает избежать электрических поломок и спонтанных пожаров. Для городской квартиры вполне подойдет реле с силой коммутации 40 Ампер — РН40.

Если вдруг в домашней сети произойдет короткое замыкание (случайное соединение проводника фаза и нуля), ток в проводнике возрастает в сотни раз. В этот момент происходит разогрев проводника до состояния плавления, что в большинстве случаев может произвести к возгоранию предметов, находящихся рядом, и порче электрических устройств. Для предотвращения короткого замыкания в цепи питания устанавливают автоматические выключатели, которые реагируют на резкий скачок тока, и разрывают цепь своими контактами. Это не то устройство, на котором стоит экономить при проектировании современной электропроводки. Прежде чем приобрести какую-то марку автомата, необходимо ознакомится с отзывами о данном производителе. При этом у самого продавца нужно попросить сертификат на продукцию. Это защитит от приобретения подделки или некондиции.

В свою очередь наш портал рекомендует марки автоматических выключателей АВВ, Schneider Electric, Legrand.

Прежде чем устанавливать автомат, необходимо определится с нагрузкой. Как правило на розетки устанавливают автоматический выключатель от 16 до 25 Ампер, а для освещения достаточно 6-10 Ампер. Можно сэкономить, если правильно рассчитать ток потребителя в розеточной группе и приобрести нужные автоматы. Дело в том, что автоматы проверенных производителей в разных позициях ощутимо отличаются в цене.

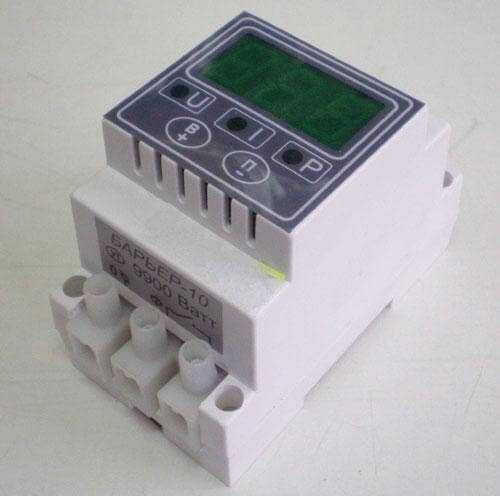

Для того, чтобы контролировать состояние изоляции сети и потребителей, обязательно необходимо установить в щитке на каждую из контролируемых зон УЗО или дифавтомат. Принцип работы таких аппаратов основан на сравнении двух токов, входящего и исходящего, в специальном трансформаторе. Если утечка тока произойдет не через изоляцию на землю, а через тело человека, при его касании токоведущих частей, то УЗО отключит напряжение, сохранив ему жизнь. Для помещений, как правило, устанавливают УЗО номиналом 30 мА (миллиампер), а для ванных комнат или помещений повышенной влажности 10 мА. Общее УЗО в щитке, на весь дом или коттедж, устанавливается номиналом от 100 до 300 мА.

Устройство, контролирующее качество соединений проводов в распределительных коробках и состояние контактов в розетках и удлинителях, предотвращающих перегрев в местах плохого контакта и возможные спонтанные возгорания — УЗИс. Устройство защиты от искрения отключит нагрузку до того момента, когда дуга и нагрев выведут из строя проводку. Почему необходимо устанавливать УЗИс — ни автомат, ни дифференциальный выключатель, ни тем более реле напряжения, не способны распознать дуговые и искровые процессы в местах плохого контакта. Именно поэтому современная электропроводка в деревянном доме подразумевает установку защиты от искрения. В квартире и обычном кирпичном доме также можно перестраховаться и установить данный вариант защиты.

Без заземления не обойтись

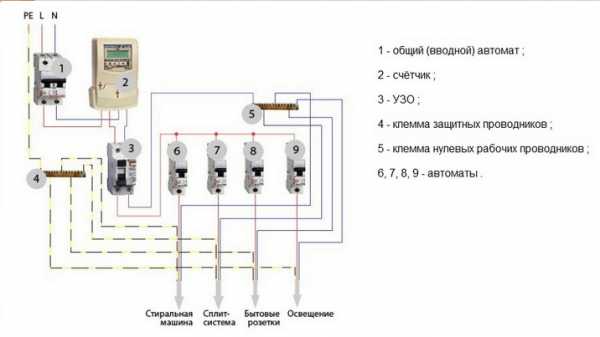

При сборе квартирного щита используют схему заземления TN-C-S вместо устаревшей двухпроводной ТТ. В новой системе появляется дополнительный проводник PE — заземление, теперь к потребителю должны приходить три проводника: L фаза, N ноль, PE заземление. Каждый электроприбор, имеющий специальный контакт РЕ, необходимо заземлять. Если в вашем доме или квартире нет заземления, то данную схему не трудно изготовить своими руками. В цикле статей на сайте подробно рассматривалась конструкция контура заземления для самостоятельной установки. Все что вам нужно, изучить раздел: https://samelectrik.ru/elektroprovodka/zazemlenie-i-molniezashhita.

Что еще важно знать — запрещено производить зануление в квартирах старого жилого фонда. Т.е. использовать дополнительно ноль N (без модернизации всей общедомовой проводки) в качестве провода заземления РЕ. Причина этому — в случае аварии (обрыве нулевого провода этажом ниже) провод обретает опасный потенциал и предметы, подключенные к такому проводнику, могут ударить током. В таких случаях проводник РЕ лучше никуда не подключать до лучших времен, до тех пор, пока не будет модернизирована домовая сеть.

О чем еще нужно знать

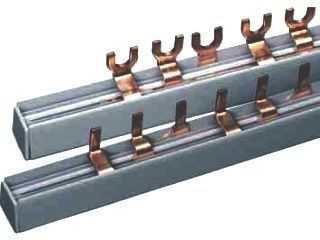

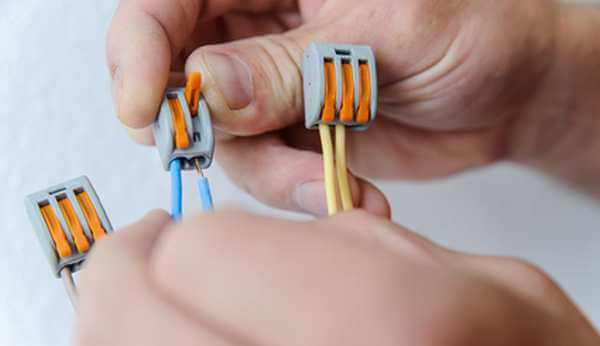

Для надежного контакта, современная проводка собирается как конструктор, на пружинящих контактах клеммников WAGO. Их применение сокращает время монтажа электропроводки. Однако учтите — использовать «ваги» можно в тех случаях, если нагрузка небольшая, т.е. при подключении розеток для питания маломощных приборов и группы освещения. При высоких нагрузках рекомендуем использовать более надежные способы соединения токоведущих жил, например, опрессовку гильзами либо сварку.

Что касается розеток, на рынке появились умные Wi-Fi розетки и такие же по принципу действия дистанционно управляемые Wi-Fi выключатели света. С их помощью можно управлять электроприборами и освещением в доме с разных мест. Это и есть умная электропроводка, сделать которую не составит труда любому, у кого возник интерес.

Еще один важный момент — умное освещение в доме, которое можно организовать, используя радиоуправляемые люстры, либо как вариант — умные светодиодные лампы. Говоря о последних, умные лампочки могут усиливать сигнал вай фая, включаться и выключаться по заданному расписанию (делая эффект присутствия человека), менять цвет и уровень освещенности. В общем, имея под рукой смартфон, можно играть цветом и светом лежа на диване.

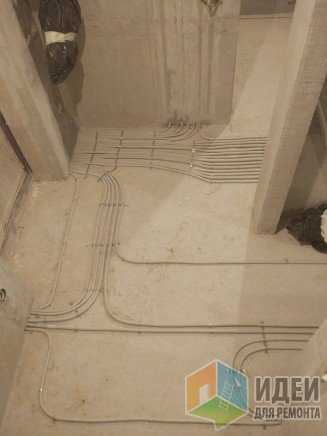

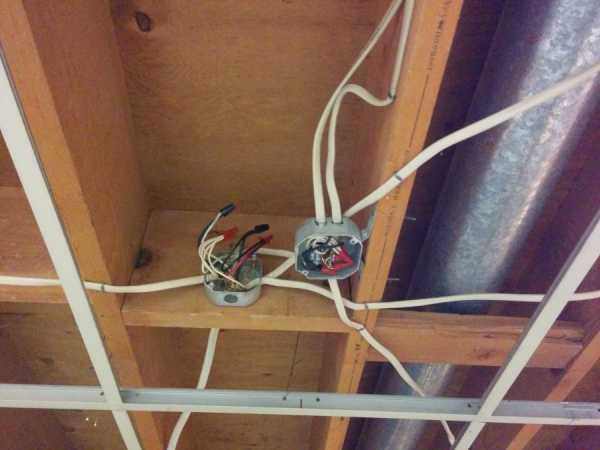

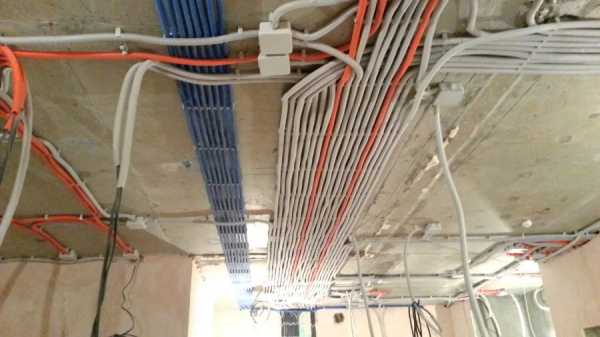

Говоря о современных способах монтажа электропроводки, в последнее время все больше и больше практикуется прокладка кабеля по потолку и наоборот в напольном покрытии. У данных способов есть свои преимущества и недостатки, но главное — все больше развивается альтернатива классической прокладке кабеля внутри стен. Не хотите штробить стены — можно просто уложить кабель внутри подвесного либо натяжного потолка. Главное сделать места соединения жил доступными для проверки и ремонта.

Это и все, что мы хотели рассказать о том, что собой представляет современная электропроводка в квартире и частном доме. Как вы видите, новых фишек достаточно много, а самое главное — все большее внимание уделяется безопасности и комфортности эксплуатации электроприборов в доме. Надеемся, предоставленная информация была для вас интересной. Редакция сайта Сам Электрик будет рада ответить на все ваши вопросы в комментариях!

Напоследок рекомендуем просмотреть полезное видео, в котором подробно рассказывается, что собой представляет электрическая проводка в современной квартире:

Материалы по теме:

samelectrik.ru

Открытая электропроводка в квартире | ehto.ru

Вступление

Открытая электропроводка в квартире это прокладка электрических проводов по поверхности стен и потолка квартиры на специальных креплениях или в специальных коробах, плинтусах и т.п. Открытая электропроводка часто используется в квартире, хотя это не самый эстетичный вариант прокладки проводов для розеток и освещения квартиры.

Отличительная привлекательность открытой проводки для жилой квартиры, это простота исполнения и отсутствие большого мусора от проведения работ. Проще проложить новую электрическую цепь видимой в специальном коробе, чем замуровывать электрический кабель в стену, производя при этом шум на весь дом и пыль со строительным мусором на всю квартиру.

Стоит отметить, что открытый монтаж инженерных коммуникаций применяются гораздо чаще, чем скрытый. Например, трубы водопровода или отопления открыто монтируются гораздо чаще, чем скрыто. Обусловлено это не только простотой монтажных работ и удобством последующего обслуживания.

Очень часто технологически невозможно скрыть инженерную коммуникацию. Например, скрыть электропроводку в деревянном срубе будет очень проблематично. Или водопроводный узел с запорной арматурой скрыть просто невозможно, ведь любая запорная арматура, как резьбовая, так и фланцевая должна быть доступна для обслуживания. И здесь не важно, используется качественная запорная арматура от производителя или наборное оборудование посредников, технологически скрывать такие инженерные коммуникации нельзя.

Открытая электропроводка в квартире – типы и виды

По технике выполнения открытую проводку в квартире можно разделить на следующие виды:

Открытая электропроводка в коробах

Открытая электропроводка в коробах разрешена во всех помещениях квартиры, если электропроводка выполняется электрическими кабелями. Если для проводки используется провода, то  нельзя прокладывать провода в коробах в ванной и санузлах. Это связано с влажностью в этих помещениях и как следствие, техникой безопасности электропроводки.

Короб пластиковый для прокладки электрокабелей

На кухне в отличие от ванной, можно проложить короба и в них сделать электропроводку проводами.

Важно! Используйте для проводки только специальные короба, именно для электропроводки. Они изготавливаются из негорючих материалов и безопасны в эксплуатации.

Кстати, в широких электрокоробах сделаны разделения на секции. Это позволит вам разделить силовую электропроводку и слаботочную проводку (телефон, антенна, компьютер) и тем самым, избавится от ненужных электрических помех на слаботочную разводку.

Открытая электропроводка на клипсах

Клипса это специальное крепление для закрепления кабеля на поверхности стен или потолка.

Металлические клипсы для крепления кабеляКлипса с дюбель-гвоздемПрижимы для кабеля.

Открытая электропроводка на клипсах разрешена и допустима во всех помещениях квартиры. В качестве совета, если делаете открытую проводку на клипсах, используйте электрический кабель с тройной, а не с двойной защитной изоляцией. Например, известный кабель NYM(НЮМ).

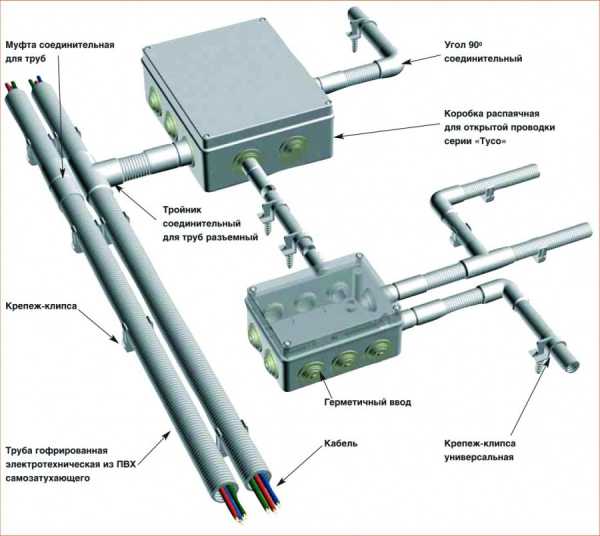

На следующем фото вы видите клипсу для крепления гофрированной трубы ( электротехнической гофры). Это тоже может быть элемент открытой проводки, только теперь в электротехнической гофре.

Зажим клипса для крепления гофры или пластиковых труб

Открытая электропроводка в плинтусах

Плинтусная электропроводка, в специальных электпроплинтусах, с доступом к прокладываемым проводам или кабелям также относится к открытой электропроводки.

Отсюда обычные правила.

• Плинтуса должны быть специально предназначены для электропроводки, то есть, выполнены из негорючих материалов или материалов не распространяющих горение.
• Также, советую, не прокладывайте в одной связке провода для электропроводки и слаботочные провода для телефона, компьютера и телевизионной антенны. Высока вероятность помех из-за электромагнитных возмущений от электропроводов.
• В электроплинтусе, для разделения электропроводки от слаботочных проводов, достаточно места.

Другие виды открытой электропроводки, например, на фарфоровых роликах, применяются только в деревянных домах.

Открытая проводка в лотках, характерна для промышленных помещений и гаражей.

Где запрещена открытая проводка

• Запрещена открытая электропроводка проводов в ванных и санузлах;
• Согласно технике безопасности электрика в частных домах, запрещена открытая электропроводка проводов в саунах и банях;
• Но хочу заметить, что во всех выше перечисленных помещениях, допускается открытая проводка электрическими кабелями.

Несмотря, на то, что открытая электропроводка в квартире зачастую бросается в глаза и может нарушать некоторые эстетические каноны дизайна, она остается востребованной особенно в обжитых квартирах.

©ehto.ru

Статьи по теме

Похожие посты:

ehto.ru

Электрика своими руками

Последние записи

Все об устройствах защиты

Двухклавишный выключатель света

Двухклавишный выключатель света – это механическое устройство, предназначенное для коммутации осветительной цепи, имеет две клавиши управления, предназначенные для выполнения шести операций. 1-2 операции, предназначены для клавиши один: в положении «включить», цепь, подключенная к данному элементу управления, замыкается; в положении «выключить» размыкается; 3-4 для клавиши два: в …

Читать полностью » Одноклавишный выключатель света, принцип работы, устройство, схема

Одноклавишный выключатель света – это коммутационное устройство управления освещением, конструктивно рассчитанное на выполнение двух операций, замыкания и размыкания электрической цепи.  Применяется исключительно для работы в цепях освещения напряжением до 1000 В. Имеет ручной привод управления. Не обладает функциями защиты от перегрузок и токов короткого замыкания. Не оборудовандугогасительными …

Читать полностью » Выключатель света с датчиком движения – где удобно, а где нет?

Датчик движения (он же датчик присутствия) – прибор, служащий для автоматического включения и выключения света. Устройство срабатывает при появлении движения в зоне чувствительности и отключается при его отсутствии. Датчики движения, установленные в помещениях с целью регулировки освещения, способствуют существенной экономии электроэнергии и повышают уровень комфорта (не нужно …

Читать полностью » Подробная схема подключения проходного выключателя, подробное пошагово…

Схема подключения проходного выключателя, многими относится к разряду высшего пилотажа электрики. На самом деле выполнить ее монтаж от начала и до конца сможет любой желающий, для этого всего лишь необходимо иметь под рукой наглядное и подробное руководство. Именно такое руководство изложено в данной статье. Для того, чтобы разобраться как устроена и выполняется схема подключения проходного …

Читать полностью » Как подключить двухклавишный выключатель света своими руками

Вопрос как подключить двухклавишный выключатель света представляется для многих огромной проблемой. С одноклавишным выключателем нет проблем, все понятно и легко, но здесь у многих возникают сложности. На самом деле, не так страшен волк как его рисуют. Подключить двухклавишный выключатель света также просто как и забить гвоздь в стену. В данной статье мы подробно рассмотрим пример …

Читать полностью » Подробная схема подключения двухклавишного выключателя

Схема подключения двухклавишного выключателя может вызвать трудности у многих неподготовленных людей. Однако, в действительности все очень легко и просто. Убедиться в этом вы можете ознакомившись с детальным руководством по монтажу и подключению представленным в данной статье. Придерживаясь его вы без труда сможете не только разобраться в схеме, но и выполнить самостоятельный монтаж …

Читать полностью » Схема подключения выключателя света, подробная пошаговая инструкция

Схема подключения выключателя света, как  правило вызывает трудности у многих неподготовленных людей, хотя в принципе, сложного в ней ничего нет. Постараюсь вас в этом убедить. В данной статье представлена подробная пошаговая фото инструкция, в которой поэтапно разобран полный процесс выполнения монтажа и соединения схемы, а так же подключение ее основных элементов. Основное недопонимание …

Читать полностью » Подробная инструкция как установить выключатель света

В данной статье мы подробно рассмотрим вопрос, как установить выключатель света. Нет необходимости ломать голову к кому с этой проблемой обратиться, где взять специалиста электрика. Ненужно тратить время на поиски и тратить деньги на вызов, делается все это легко и просто. Нужно всего лишь следовать подробным инструкциям приведенным в этой статье и вопрос как установить выключатель …

Читать полностью » Подробная инструкция как поменять выключатель

Наверняка случалось делая ремонт столкнуться с  проблемой как поменять выключатель. Дело вроде не хитрое, но   страшно, электричество все-таки,  вдруг не получиться разобраться с проводами. Ну и непонятно,  что куда подключать и  к чему прикручивать. На самом деле сложного здесь ничего нет и бояться нечего, все просто как забить гвоздь в стену. Прочитав эту статью, в которой все подробным …

Читать полностью »

Светильники

Установка точечных светильников своими руками, вопреки расхожим мнениям, не является сложным …

Еще из этой рубрики

Защита

В этой статье мы подробно разберем: Что такое дифавтомат? Его назначение, применение …

Еще из этой рубрики

Расчеты

Расчет сечения провода является очень важной составляющей качественной и надежной …

Еще из этой рубрики

Электрика своими руками доступна каждому!

Используя качественный и проверенный материал, собранный в детальные пошаговые фото инструкции выполнить электрику своими руками не составит для вас труда.

elektrika-svoimi-rykami.com

Электрика в квартире: советы по разводке электрики, электрические схемы и др.

Блоги профессионалов · Алексей Аничин

Пример собранного, но пока не установленного электрощитка в квартиру.

Повседневный быт складывается из набора ситуаций и регулярных действий: открыть дверь, включить свет или, выходя из дома, убедиться, что выключены газ, вода и электричество. Неудивительно, что…

Личный опыт · iserzh

Добрый день мой любимый читатель. Решил не томить неделями, а себе сегодня устроить небольшой перерыв в ремонте и поделиться с тобой материалом. И начну с того, что всегда пишу:»Тут никакой…

Личный опыт · VOKsana

Добрый день. Продолжаю писать о ходе нашего ремонта. Начали в феврале 2019 с подготовительных работ. Купили и установили унитаз на время ремонта, провели времянку свет в санузел и в комнате….

Блоги профессионалов · Константин Куккоев

Как и обещали, выкладываем материал про однушку (1 часть) Общая площадь: 32 кв.м Кто живет: семья с двумя детьми Почему купили? «Это был самый дешевый вариант, нам особо не важен был…

Блоги профессионалов · Константин Куккоев

Реализованный проект. Ремонт по предоставленному заказчиком дизайн-проекту. Детали в просторной 1-комнатной квартире. Благодаря деталям можно судить о качестве выполненных работ. Что…

Личный опыт · svetlanadz

Всем доброго времени суток. Вдолевке у меня уже несколько лет в закладках на компе. Многих старожил знаю, многое к себе в сохраненки утащила, некоторые идеи взяла на заметку Пришло время…

Личный опыт · iserzh

Добрый день, мой уважаемый читатель… Сегодня будет очень короткий пост. В прошлый раз я сказал, что готовлюсь помочь товарищу сделать подсветку в коридоре общежития. Да, это будет «колхоз», прям…

Блоги профессионалов · Сергей Чиж

   Всем доброго времени суток!    Немного предыстории… *напуркуа* мы заморочились со старой квартирой на вторичке… эта квартира досталась моему знакомому БЕСПЛАТНО по…

Личный опыт · olelenka

Мой второй ремонт затянулся на финальной стадии, причина банальная — кончился бюджет. И, так как готовым вариантом пока не удается поделиться, я напишу про попытки воплотить свои и чужие идеи в…

Продуманное освещение, удобство пользования гаджетами и бытовыми приборами – основа комфортного современного интерьера….

Личный опыт · iserzh

Добрый день мой любимый читатель. Наконец-то случилось то, что и должно было случиться. Наверное, читатель хочет спросить что именно? Особо ничего глобального, но сделал то, что хочу уже больше…

Личный опыт · iserzh

Добрый день мой любимый читатель. Буквально напишу несколько строк в продолжении темы. Вот и сбылось. Ко мне, наконец-то, все пришло с нашего любимого Китая. И, о чудо, на одном ресурсе мне удалось…

Блоги профессионалов · Александр Патутин

Друзья, сегодня хочу показать вам результат работ по переделке за предыдущими мастерами электроснабжения квартиры в г. Королев Московской области. Подобные работы проводим только путем полного…

Личный опыт · iserzh

Добрый день мой любимый читатель. Сегодня я очень коротко расскажу о своих изысканиях по поводу предыдущей темы. Кто не в курсе, или подзабыл — читайте тут:…

Блоги профессионалов · Владимир Кожин

Новостройка. Квартира под ключ. Изначально имелся некий план от собственников. План прямо скажем не простой. Прежде всего в виду того, что на кухне подразумевался гарнитур на противоположной от…

Что делать, если места для щита очень мало, а щит получается большой, потому что это квартира свободной планировки, которая напичкана техникой? А вот что! Собрать щит в голом виде на базе…

Всем привет! Сегодня рассказываю про свой самый любимый щит. Собирал я его заказчику, который попросил не мелочиться и сделать ему грамотный во всех отношениях щит для коттеджа. Вангую, что сейчас…

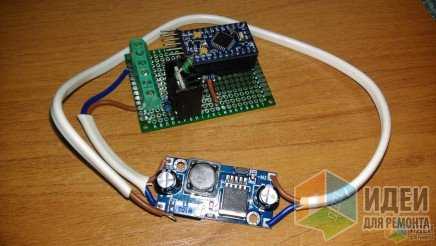

Сделал у себя в квартире автоматику для санузла. Опишу, что туда вложено и что она может, как анонс: 1. Управляет светом ванной и туалета. Причём свет ванной можно включить в двух режимах: обычном…

Блоги профессионалов · Кирилл Фомин

Здравствуйте, дорогие форумчане и гости сайта. Данный блог написан в помощь тем, кто самостоятельно делает квартирную электрику. О том, как планировать линии электропроводки и как должна…

Блоги профессионалов · Владимир Кожин

Еще одна однотипная студия. На этот раз не под сдачу, а под жизнь, посему материалы отделки посимпатичнее. ЖК Звездный, студия 31,5 кв. метр. В общем-то, стандартный набор работ позволяющий…

Блоги профессионалов · Кирилл Фомин

Здравствуйте, дорогие форумчане и гости сайта. В данном блоге хочу рассказать про подключение электрического полотенцесушителя скрытого монтажа, на примере модели «Сунержа – Парео». Для…

Блоги профессионалов · Кирилл Фомин

Здравствуйте, дорогие форумчане и гости сайта. В этом блоге хочу поднять такую тему, как деление линий…

Блоги профессионалов · Кирилл Фомин

Здравствуйте, дорогие форумчане и гости сайта. В этом коротком блоге, хочу показать вам несколько фотографий монтажа квартирного щита. Закрываем автоматы пластроном и ставим двери….

Блоги профессионалов · Кирилл Фомин

Здравствуйте, дорогие форумчане и гости сайта. В этом блоге, я хочу рассказать о случае, когда проводку можно провести только по потолку. Ситуация такая возникает, когда уровень пола в подъезде…

Блоги профессионалов · Кирилл Фомин

Здравствуйте, дорогие форумчане и гости сайта. В своем первом блоге, хотелось бы рассказать об одном интересном объекте, который недавно довелось делать. Имеется квартира новостройка, дом…

Личный опыт · LGI

После некоторого перерыва продолжу свой блог. Уже и не помню с чего, но пришла мне идея в голову сделать стены в коридоре «под кирпич», как ни странно, из кирпича. Этим самым кирпичом…

Розетки — элемент, без которого невозможно представить современный дом.

Личный опыт · ngektor

Здравствуйте!   Давно я не делал записей в блог, и в праздники решил это исправить. Как обычно, начну с предыстории.   В один прекрасный день появилась надобность поставить «стенку» по одной…

Блоги профессионалов · Денис Каримов

Покажу ремонт квартиры на Волгоградском проспекте. Картина типичная для новостроек… Немного грустная… Но с другой стороны и весёлая, наконец-то, своё жильё!!! Осталось — начать и…

ideas.vdolevke.ru

Электрика в квартире своими руками

Вступление

Вы знаете, как устроено электроснабжение в коттеджах или квартирах? Чтобы вам было понятнее, назовём это электрика в квартире или доме. Обыкновенный человек, который никогда в жизни не занимался таким видом работы, обладает минимальными знаниями, как делается электрика в квартире своими руками.

Мы владеем начальными знаниями, мы имеем некоторые сведения, что в системе обязаны быть средства учёта (счётчики), защита (автоматы), которые находятся в электрощите, проводка, розетки и конечные устройства, выключатели. Также для работы нам потребуются всякая мелочь: клемники, изоляция, кембрики и другие. Они предопределяют качество монтажа электрики своими руками и тем самым различают, любителя от профессионала.

Электрика в квартире своими руками или нужна помощь профессионала?

Электрика в квартире — это сеть абонентов. Эта сеть не требует, каких — либо согласований, так как дом сдан в эксплуатацию. Такое соглашение могут спросить во время выполнения перепланировки.

С чего начать электромонтаж своими руками

Первое, нужно составить план потребителей с учётом расположения светильников, выключателей и розеток. Всю электрику нужну разбить на группы. Можно даже провести замеры на глаз, главное правильно высчитать длину провода, чтобы была возможность подвести питание к выключателю и розетке.

Если щиток не установлен в квартире, необходимо определиться с его местом нахождения, а также определиться с  питающей линией от подъездного (этажного) щитка. Не забудьте оставить длину для запаса  от питающей линии, это очень важно. Когда вы составите схему электропроводки, нужно померить длину предполагаемых линий от  электрощита до выключателей в каждой комнате отдельно, а также до розеток и светильников. Дальше после проделанной работы суммируем получившийся результат, затем прибавляем процентов 10 на запас.

На однокомнатную квартиру, к примеру, выходит в районе 700 метров проводов разнообразных сечений (о сечениях поговорим немного позже), на свет и розетки порядка 400 метров. Для обыкновенных нагрузок на свет в простых квартирах потребуется сечение проводов 1.5 мм², для розеток 2.5 мм² . Для электрической плиты необходимо приобрести провод сечением 6 мм ²,  для стиральной машинки будет достаточно провода сечением 2.5 мм ². Вообще, все необходимые условия, которые требуют электроприборы, есть в паспорте прибора, там можно посмотреть необходимые сечения для каждого из них, если не нашли информацию в паспорте, то 2.5 мм ² будет достаточно. Вроде бы с сечением все, теперь необходимо определиться с какую марку провода необходимо покупать.

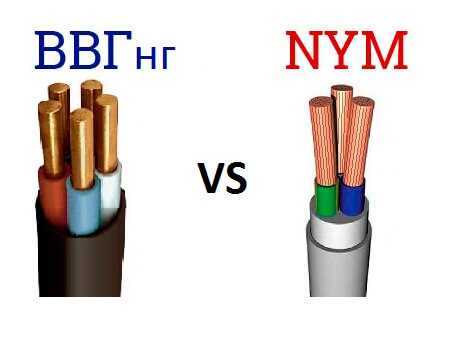

Как выбрать правильную марку провода, чтобы сделать работу один раз и не всегда

Для более продолжительной службы, необходимо использовать одну марку провода, об этом свидетельствует мой многолетний опыт. Если отдавать предпочтение правильным сечениям никаких проблем не будет. Необходимо учитывать толщину провода, если он будет слишком тонкий – это может послужить причиной пожара, а толстый будет дороже в эксплуатации. Провод должен быть оптимального сечения, без отклонений в какую либо сторону, тогда проблем с электрикой можно избежать.

Электрика в квартире своими руками требует особое внимание к качеству материалов. В зависимости от качества всех материалов электрика в квартире своими руками будет выполнена успешно. Поэтому лучше не экономить и приобрести провод марки «NYM» импортного производителя. Этот провод самый наилучший (конечно, для военных провода ещё качественнее, но купить их практически невозможно). В данном случае, «хороший» провод от условно «плохого» отличается, примерно на 30 %. Электрика квартиры смонтированная качественными кабелями своими руками будет, безусловно, качественной (мы основываемся на опыте, но выбор всегда остается за вами). Заменить дорогой вариант монтажа кабелем марки «NYM», можно кабелями которые выпускают российские заводы. Например, провода марки  ВВГ, ПУНП, ПБПП выпускают без двойной изоляции и негорючей просыпки, однако они тоже подходят для электропроводки освещения и розеток квартиры.

Счётчики электрические

Счётчики электрические бывают двух видов: прямоточные счетчики и счетчики с вынесенным трансформатором. Оба вида счетчиков применяются в квартирах, но прямоточные намного легче подключать и они, наиболее распространены. Счётчик расхода электроэнергии имеет две цепи – токовую цепь и цепь напряжения. Обычно установкой счётчика занимаются квалифицированные специалисты, но если вы решили его подключать сами, тогда следуйте следующей инструкции (смотрите фото).

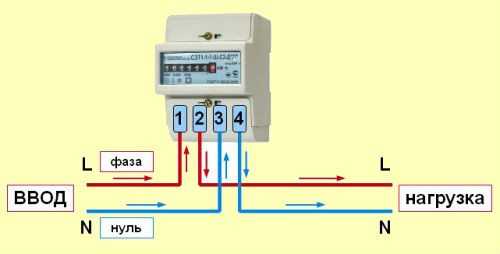

Входящий фазный провод (L) подключите на входной контакт цепи тока (1). Отходящий фазный провод подключите на контакт цепи тока (2). Нулевые проводники необходимо подсоединить на клеммы (3) и(4). Входящий нулевой проводник на клемму(3), отходящий нулевой провод на клемму (4). Если вы все правильно подключили счетчик, он начнёт работать. Если при соединение вы допустили какую – либо ошибку, вероятность того, что вы спалите счётчик невысока к тому же цена его не такая уж и большая, чтобы переживать.

Трехфазный счетчик подключаетсянесколько по-другому:

Трехфазный счетчик с выносным трансформатором подключается так:

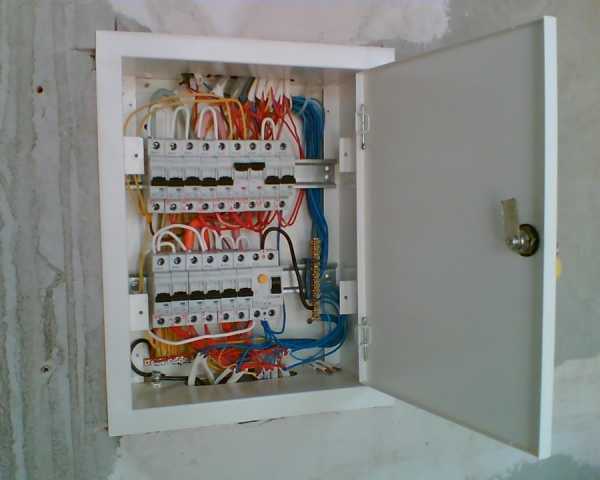

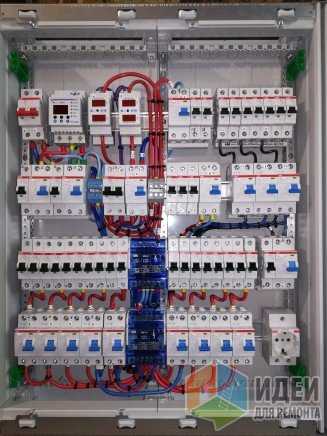

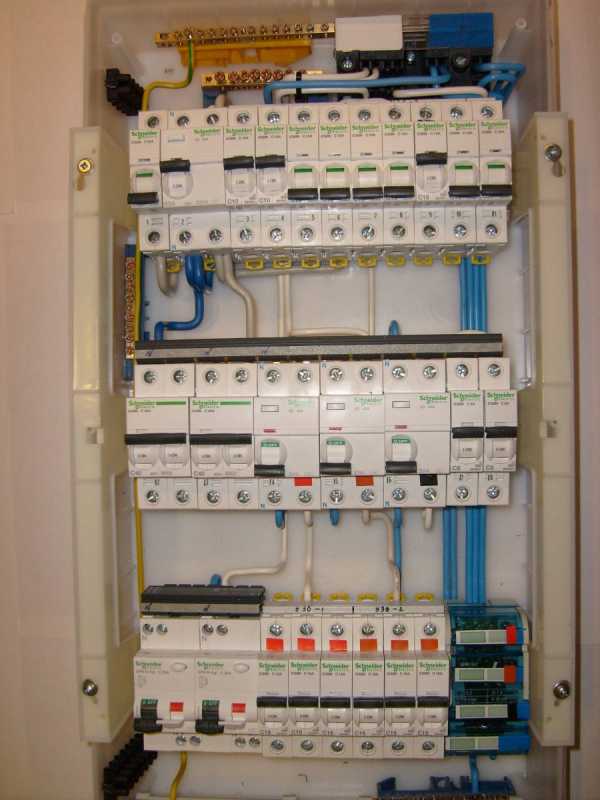

Сборка электрощитка квартирного

Без проекта электроснабжения собирать электрощиток будет сложно. Если вы уже приняли решение выполнять это самостоятельно, тогда руководствуйтесь моими рекомендациями:

• Если нет иных руководств в инструкции, сначала присоедините плиту к щитку при помощи автомата защиты номиналом от 25 А.
• Для присоединения отходящих линий света к щитку понадобиться 10А.
• Для групповых розеточных линий нужна защита 16А.

Про сборку можно писать много и бесполезно, даже если вы прочитаете все это, всё равно у вас не получится правильно подсоединить щиток. Существуют разные ошибки, одни безвредны, а другие могут повлечь за собой возгорание, удар током и другие неприятные последствия. Пользуйтесь своим здравым смыслом.

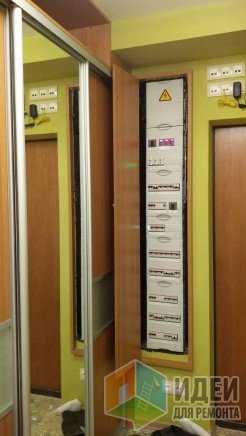

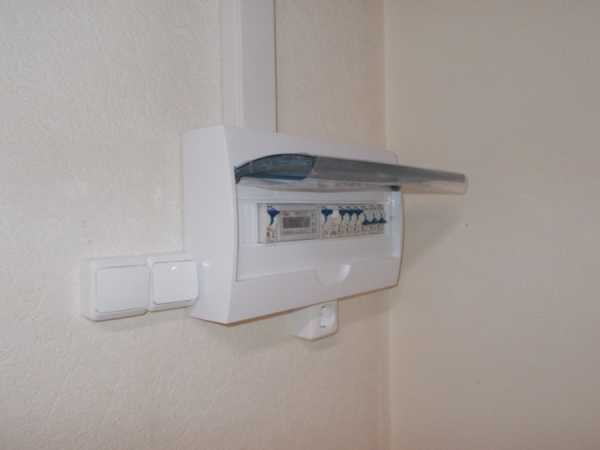

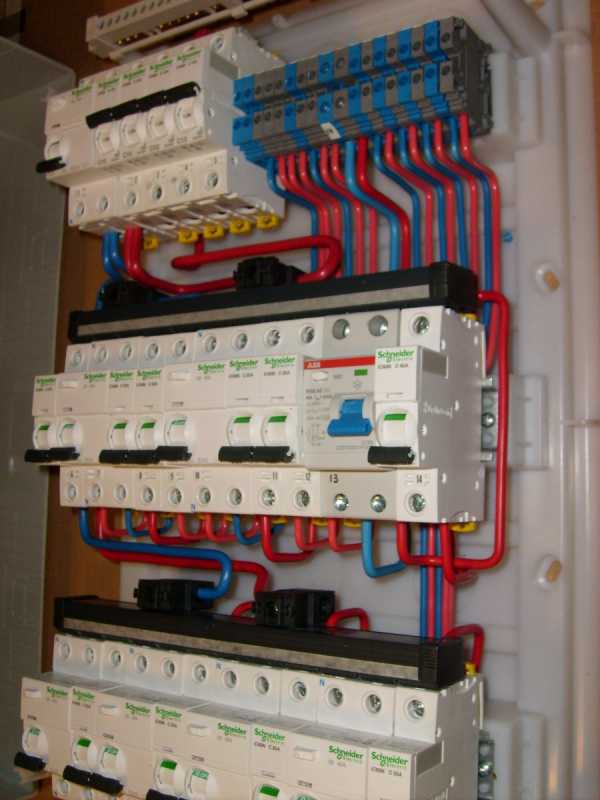

электрика в квартире своими руками: установка щитка

• Не при каких обстоятельствах не оставляйте оголённые линии;
• Разводку проводить внутри щитка необходимо специальным проводом марки ПВ-1, с сечением 4 мм², если отходящая линия толще 4 мм² тогда воспользуйтесь более толстым проводом;

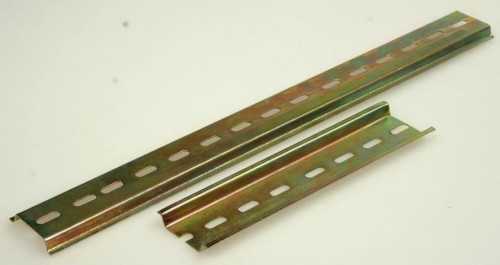

• Для обеспечения самого высоко уровня безопасности, применяйте комплектные шины-гребенки, с их помощью можно избавиться от проблем с автоматами защиты.

Прокладка питающих линий

Ваш щиток собран теперь необходимо, установить его на стену. Приготовьте закупленные раннее инструменты, провод, изоляция, клемники. Итак, начнём.

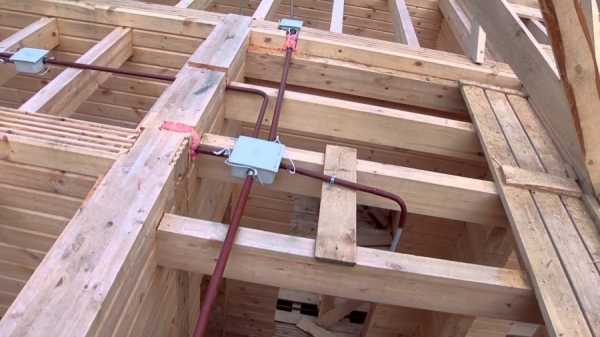

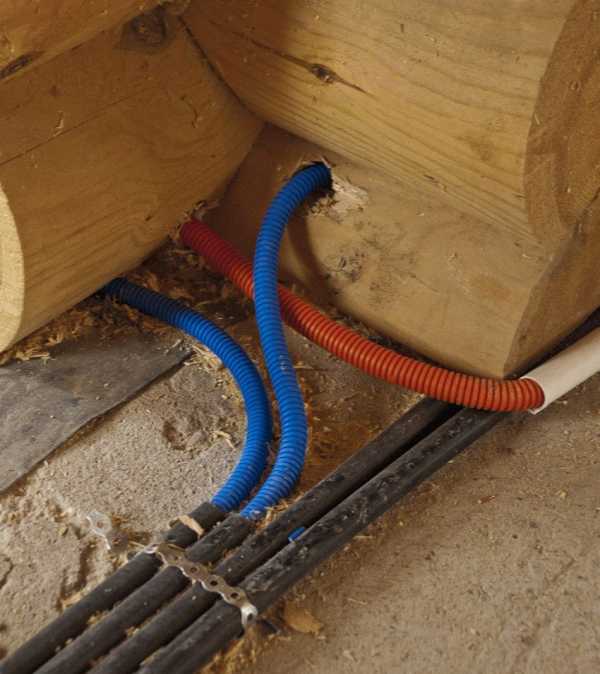

Если у вас деревянный дом вам нужно провести открытые линии электропроводки по стенам. Для этого необходимо взять, пластиковый короб, проложить его по стене, а потом в короб заложить электропроводку. При желании можно сделать проводку на фарфоровых  втулках (это опять в моде). Открытая проводка в коробах не вызовет затруднений, это элементарно и быстро.

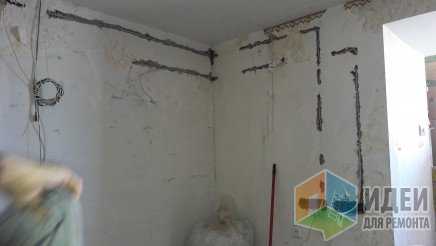

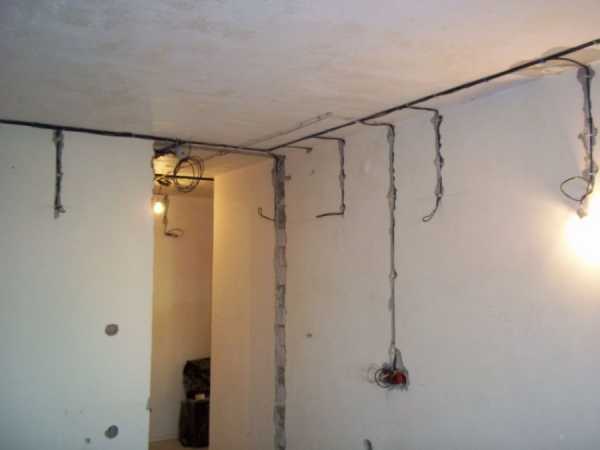

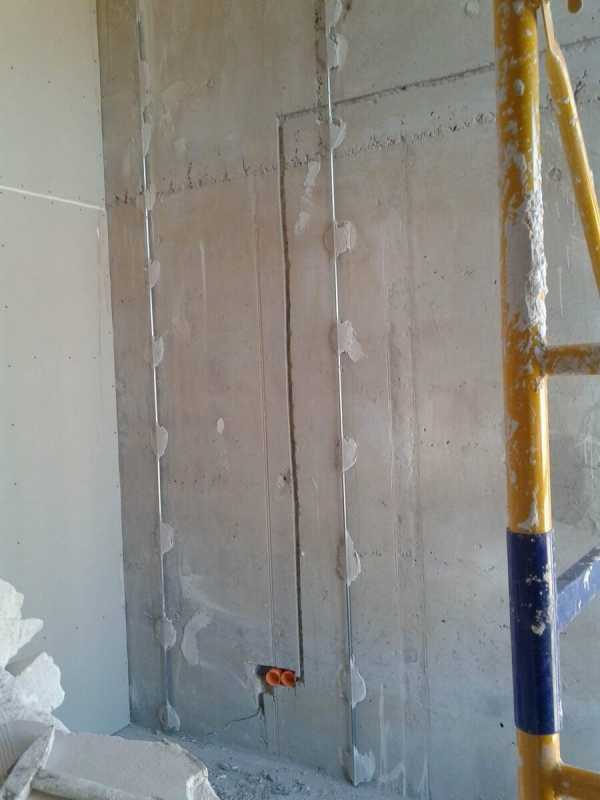

Если у вас кирпичная или бетонная квартира или дом, и вы хотите скрыть провода, для этого вам нужен штроборез и перфоратор. Для начала прорезаем штробы в стене, монтируем коробки для розеток и аккуратно выводим  их в единую горизонтальную линию. Подключение розеток и выключателей осуществляется по заранее составленной вами схеме, отводами от питающей линии (схема звездочка), через автоматы защиты или сделать разводку шлейфами. Дешевле шлейф-разводка так, как расход провода значительно меньше. Для соединения проводов используйте клеммники (для освещения) и  скрутку для розеток. И хотя вы можете сказать, что скрутки это прошлый век, надежность скрутки не имеет аналогов.

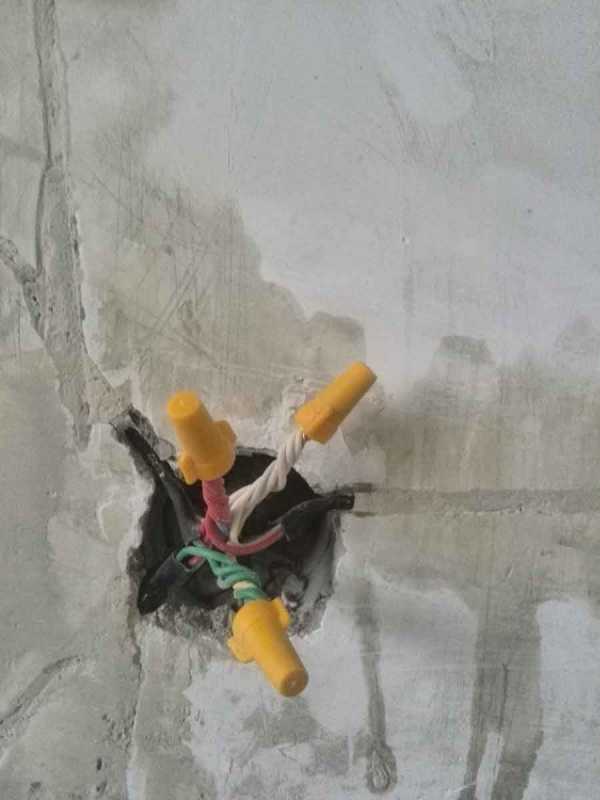

После изготовления штроб, кабель закрепляем в штробах стен, делаем распайки в запланированных распаячных коробках. Подключаем провода к автоматам защиты, напряжение не подключаем. Перед окончательным заделыванием штроб нужно проверить электропроводку. Для проверки, даете на каждую линию напряжение и на концах линий проверяете ее работоспособность  тестером или простой лампочкой в патроне. Если, что-то не работает необходимо, выяснить причину и устранить неисправности.

После проверки концы проводов изолируйте, напряжение отключаете. Чистовую расстановку розеток лучше сделать после окончания чистовой отделки квартиры. Свет можно подключить сразу.

Примечание. Чтобы избежать проблем с проводкой после ее монтажа, перед монтажом «прозвоните» купленный электрокабель. Это  позволит выявить заводские дефекты изоляции. Помните, все провода кабеля должны быть изолированы друг от друга.

После проверки всей электропроводки, с помощью штукатурки окончательно прикрываем штробы.

Подведем результаты

Наши результаты понятны после проверки новой электропроводки. Свет горит, розетки функционируют. Теперь хочется подсоединить домофон, телефон и Интернет все – это слаботочные сети. Обычно данной работой занимаются специально обученные люди, у которых есть большой опыт работы в данной сфере услуг, но мы проведём монтаж своими руками.

Телефон домашний

Домашний телефон  может быть стационарным, радиотелефоном или интернет-телефоном и т.п. Для наиболее удачной совместимости телефонной розетки с современными назначениями телефона, используйте провод UTP (иначе, витая пара). Он не намного дороже обычного телефонного провода, но он даёт массу дополнительных возможностей. Телефонные провода можно укладывать с электрическими кабелями,  это намного проще и комфортней, однако нельзя их переплетать и пересекать. Блоки розеток 220в совмещают с телефонными и/или интернет розетками. Телефонные и Интернет провода (кабели) лучше не распаивать, а вести не разрывные линии от слаботочного щитка.

Домофон

Домофон, как правило, устанавливают возле входной двери. Для кабеля домофона делается отдельная штроба. Для данных работ подойдёт двухпарный провод, витая пара. Если у вас видиодомофон, то нужно провод проложить в гофре в стене. Диаметр гофры взять D16.

Интернет

Концепция домашней Интернет сети бывает трёх видов:

1. Это локальная сеть только в внутри квартиры (распределяется на несколько компьютеров). Для этого один компьютер выбирается главным. К главному компьютеру подводится внешняя линия Интернет. Ставиться роутер и от роутера делается разводка на другие компьютеры;
2. Один компьютер. Подсоединение к наружной сети с возможность подключения единственного компьютера по витой паре, типа UTP;
3. Локальная коммутируемая проводная сеть с потенциалом подключения к интернету и беспроводным сетям (витая пара UTP + Wi-Fi). В этом случае лучше установить и оборудовать слаботочный щиток с необходимым оборудованием и с его помощью развести компьютерные линии  ко всем нужным точкам подключения компьютеров.

На этом все! Полная электрика в квартире своими руками сделана, работы закончены.

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта близкие по теме

• Краткие советы по электропроводке в квартире
• Ремонт электропроводки квартиры, основные правила
• Способы электропроводки в квартире, проводка скрытая, штробление, кабель канал, гофра
• Нулевой защитный проводник, система заземления квартиры
• Виды электрических схем, упрощенный электропроект квартиры своими руками
• Схемы электропроводки в квартире
• Разделение электропроводки на группы, выбор кабеля и автоматов защиты, прокладка проводов, штроба

похожие статьи:

www.otdelochnik24.ru

Электропроводка современной квартиры от А до Я

Здравствуйте, уважаемые читатели сайта!

У меня возникла идея создать на страницах сайта http://elektrik-sam.info подробное on-line руководство Электропроводка современной квартиры от А до Я.

В нем я хочу подробно осветить вопросы электропроводки современной квартиры, изложить свое видение и опыт по этой тематике, чтобы вы, приступая к ремонту или замене электропроводки в своей квартире, смогли найти максимум полезной и необходимой информации.

Как я уже говорил в предыдущих материалах, электропроводка современной квартиры это не только силовая сеть, которую мы обычно и воспринимаем собственно как проводку – розетки, выключатели, электрический щит, светильники, провода.

Это сложная система, в которую плотно интегрирована (объединена) и вся слаботочная сеть современной квартиры: телевидение, телефония, интернет, домашние кинотеатры, домофоны, охранные системы, видеонаблюдение. Причем, иногда бывает так, что слаботочные сети по своей протяженности и архитектуре превосходят силовую квартирную сеть, особенно в частных домах.

Электропроводка современной квартиры от А до Я будет комплексным руководством по силовой и слаботочной квартирной сети. Материалы будут выходить в виде отдельных тематических статей.

Эта страничка будет навигационным меню по этому курсу. По мере выхода новых материалов, они будут добавляться на эту страницу в виде активных ссылок. Нажимая на них, вы сможете перейти к просмотру соответствующего материала.

По возможности все материалы будут сопровождаться видеоверсией, к каждому материалу — свое видео.

Предлагаю вам принять непосредственное участие в разработке материалов и оставить свое пожелание, чтобы вы хотели увидеть на страницах этого руководства, какие вопросы вам более интересны и необходимы. Пишите внизу в комментариях.

Предполагается осветить вопросы по следующим темам.

Электропроводка современной квартиры от А до Я



ВВЕДЕНИЕ

Электропроводка современной квартиры.

Электропроводка современной квартиры. Взгляд изнутри.

Ремонт или замена электропроводки.

Как подготовиться к ремонту электропроводки.

Как найти грамотного электрика.

Электромонтаж — грубые ошибки.

Электромонтаж или проект — с чего начать?

СИЛОВАЯ СЕТЬ

Разделение электропроводки на группы.

Зачем разделять электропроводку на группы.

Как расчитать сечение кабеля.

Ошибки при выборе сечения кабеля.

Защита от скачков и перепадов напряжения.

Защита от скачков напряжения в трехфазной сети 380В.

Схемы подключения реле контроля напряжения.

Защита холодильника от скачков и перепадов напряжения.

Подключение реле напряжения через кросс-модуль.

Стабилизатор или реле напряжения — что выбрать?

Автоматическое управление нагрузкой на реле приоритета.

Пошаговый алгоритм выбора автоматических выключателей.

Пошаговый алгоритм выбора УЗО.

СЛАБОТОЧНАЯ СЕТЬ

Архитектура квартирной слаботочной сети.

Телевизионная сеть

Компьютерная сеть

Локальная компьютерная сеть дома с выходом в интернет.

Слаботочный щит. Компьютерная сеть. Часть 1.

Слаботочный щит. Компьютерная сеть. Часть 2.

Как обжать витую пару.

Телефонная сеть

Домашняя телефонная сеть и домофоны.

Домофоны

Как самому подключить домофон.

Как подключить домофон к телевизору.

Как самому установить домофон.

Бонусы

Инструмент для снятия изоляции с провода.

Как опрессовывать многожильный провод.

Удобный органайзер.

Hager Volta авторский обзор.

Бюджетный распределительный щит 3-х комнатной квартиры.

Электрический щит с неотключаемыми группами.



Бонусами могут стать интересные материалы, предложенные читателями.

От вашей активности напрямую будет зависеть охват тематики и количество соответствующих материалов, так что пишите пожелания в комментариях.

Материалы будут выходить регулярно, но в произвольном порядке, по мере выхода активные ссылки на них будут появляться на этой странице.

Чтобы не пропустить обновлений по этой теме, подписывайтесь на новостную рассылку вверху страницы.

elektrik-sam.info
