Электрическая распределительная коробка: как соединить провода

≡ 20 Декабрь 2016 · Рубрика: Электрика

А А А

Для разводки новой электрической схемы, необходимость в которой появляется соразмерно росту домашнего парка приборов для домашнего применения, a priori требуется распределительная коробка, и, в основном, не одна. Необходимо рассмотреть некоторые главные нюансы подбора и монтажа данных ветвителей внутренних электрических сетей.

Какие распред. коробки подобрать

Распределительная коробка – самое простое электротехническое устройство, установить которое, тем более при открытой разводке сетей, способен каждый, не прогуливавший уроки физики. Однако если предусмотреть, что любые соединения электропроводов (скрутки, спайки, клеммники) являются узлами очень высокой опасности, то относиться к процессу установки распределительной коробки следует очень тщательно и аккуратностью. Перегрев, или еще хуже, плавление электрического провода из-за небрежного присоединения как максимум оставят вас без света, в худшем – без дома.

По типу монтажа, месту, времени и установочному способу эти контейнеры для проводов можно поделить приблизительно так:

электрические коробки для проводки открытым способом, фактически везде используемые при строительстве за городом; плюсы обьяснимы: быстрый доступ, возможность расключить контактные группы, выполнить добавочные выводы для нового электрического оборудования;
электро распределители, размещаемые при внутренних работах по отделке; нужно согласится, комфортно и в плане эстетики разумно уместить паутину кабелей и места их сочленения в листах ГКЛ или под навесным (натяжным) потолком;
неподвижные короба, расположенные в стенках строения; установка подобных коробок распределения выполняется на строительном этапе и отвечает ПУЭ (правила устройства электрических установок).

Демонтировать и менять конфигурацию электораспределения в третьем варианте без участия профессиональных электриков мы вам не рекомендуем, а вот В первые

обоих случаях развести электрический ток в доме вы можете собственными руками. Главное значение (техническое и художественное) имеет размер изолирующей емкости, который подбирается в зависимости от проблемы схемы электрообеспечения помещений. Так, распаечные коробки одинаковой степени защиты IP54 могут иметь размеры и 85х95х60 мм и 210х280х90 мм. Почувствуйте разницу.

Как объединить провода в коробке

Соединение электропроводов в распределительной коробке можно выполнить просто, затейливо и профессионально. Самих способов оснащения нормальной поверхности контакта не очень то и много.

Скрутка. Самый простой фитинг проводов. Никаких способностей не просит. Снимаем на 3 см изоляцию и бережно скручиваем кончики (фаза-ноль-земля не путаем) между собой. Допустимые плохие последствия подобный монтаж в загородных условиях – быстрое окисление, несоблюдение контакта и, как правило, непредвиденное отключение электрического оборудования;
Пайка. В таком случае это просто лужение припоем смотанных проводов. Способность пользоваться паяльником приветствуется, но необходимым не считается. Уже на третьей стыковке возникает опыт. Луженая оловом контактная группа в основном защищена от ржавчины и понятно будет служить подольше;
Сварка. Это уже квалифицированный способ монтажа, очень часто используемый при разводке электрических сетей в многоквартирных городских домах. Метод быстрый, но требующий особенного оборудования (прибор хотя бы на 500Вт, угольные электроды) и умения;
Опрессовка. Самый трудный вариант фиксации скрутки кабеля, имеющий в виду наличие калиброванных гильз, выбранных по диаметру проводки, и квалифицированных пресс-клещей. Пассатижи и другие ручные зажимные устройства тут использовать не стоит.

В останних обоих случаях соединения проводов в распределительной коробке

возможность расключить ее и скорректировать электрическую схему резко уменьшается. Кончики потребуется отрезать, длины проводников может не хватить. Благодаря этому можете смело считать такой узел стационарным и постоянным.

Важно: изолировать скрутки в первую очередь все время!

Обеспечение безопасности эксплуатации

На что необходимо обратить внимание при приобретении и установе распределительной коробки.

Материал. Желателен не поддерживающий горение ПВХ-пластик. Подобные распределители в условиях сложных нагрузок на сеть будут некоторое время мешать загоранию.
Вид коробки. Достаточное, но не избыточное кол-во входов-выходов проводников, наличие резиновых уплотнительных трубок, клеммная группа или достаточный объем для изолированных скруток.
Защитная степень. В большинстве случаев она указана на упаковке распределительной коробки. Для внутренней проводки в жилых, сухих или обогреваемых помещениях довольно категории IP20, для наружных сетей и условий большой влажности предпочтительнее начинать с IP55.

Если например вы вдумчиво подобрали и правильно осуществили монтаж электрической распределительной коробки в собственном доме, то свет и сопутствующие радости будут Вас радовать даже вдалеке от цивилизации.

Соединение электропроводов в распределительной коробке

Обычные ошибки при распайке распределительной или ответвительной коробки

Как распаять оветвительную, распределительную коробку электропроводки.

Все электрические провода или кабеля в квартире, доме, гараже и т. д. проложены по стенам или в полу от электрощита со счетчиком учета расхода электроэнергии, автоматами или пробками до распаячных или разветвительных коробок, где они скручены и соединенны с помощью электрических зажимов.

От коробки электрические провода или кабеля расходятся по сторонам на выключатель, розетки и светильники. А кроме того на другие ответвительные или распаячные коробки, которые подключены на одну группу или один автомат.

Как правило, в квартиру приходит 2 группы в старых квартирах и 3 группы в новых квартирах (не считая отдельной группы на электроплиту). Эти группы тянутся независимо друг от друга отдельными электрическими проводами или кабелями. И в случае повреждения отключается только часть квартиры или дома, которая сидит на одном автомате. Важно, что бы нагрузка была пропорционально распределена между автоматами в электрощите.

Перед началом работ всегда необходимо отключить автомат или выкрутить пробки электролинии, на которой будите работать. Меры электробезопасности.

В большинстве случаев в каждом помещении устанавливается одна ответвительная (распаячная) коробка над выключателем, дополнительно может быть установлена еще одна на розетки, если они установлены на значительном отдалении.

Пошаговая инструкция монтажа и расключения коробки:

Заводим провода или кабели в коробку для внутренней установки через предварительно выбитые отверстия или через специальные уплотнители в отверстиях- для накладных.
Замазываем распределительную коробку заподлицо со стеной для скрытой электропроводки или крепим на два дюбеля или саморезы к стене или потолку накладную коробку для наружной электропроводки.
Необходимо снять внешнюю изоляцию с электрических кабелей до самого их входа в распределительную коробку. Будьте аккуратны не повредите вторую изоляцию жил кабеля. Рекомендую потренироваться на не нужном куске кабеля. Все поврежденные участки должны быть обмотаны изолентой.

Откусываем лишний запас проводов или жил кабеля, с учетом сохранения максимально возможной длины и одновременно возможности уложить их в коробку в самом конце работы. Я оставляю провода или кабели с запасом не более 15 сантиметров. В редких случаях когда в одной коробке находится от 7 до 8 кабелей- необходимо укоротить до 10-12 см.
Зачищаем кончики до необходимой длины.
Соединяем провода при помощи электрических зажимов согласно вашей схемы работы. Раньше скручивали в скрутки и изолировали изолентой. Но сегодня так никто не делает, потому что существуют более надежные методы соединения при помощи СИЗ или клеммников. Как соединять провода читайте более подробно в нашей статье: Как правильно соединить электрические провода или кабеля между собой.

После соединения необходимо аккуратно уложить в коробку и развести в разные стороны пучки фазы, земли или ноля. Если провода не сильно выпирают, электрики часто их заталкивают аккуратно в коробку деревянной ручкой молотка.
Одеваем крышку.

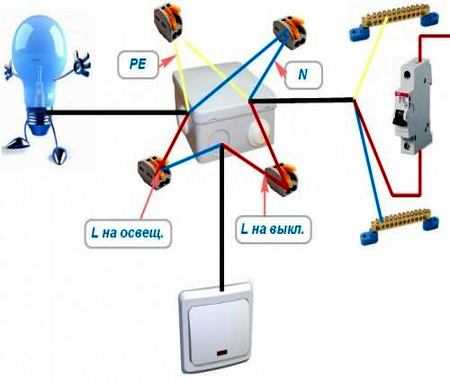

Схема расключения распределительной (распаячной) коробки

Все ноли (N, синего цвета изоляция провода) и защитные проводники или «Земля» (PE, желто-зеленного цвета) скручиваются соответственно вместе по цветам, как показано на рисунке. Если электропроводка двухпроводная, тогда «Земли» не будет.

По сложнее распаивается фаза (красного или черного цвета). Если от коробки отходят только кабеля или провода на розетки, тогда фазные провода тоже соединяются вместе.

А вот если на светильник с одно клавишным выключателем

, как показано на рисунке- необходимо один фазный провод, идущий на выключатель скрутить вместе со всеми фазными проводами (L на выключатель). А отходящий от выключателя провод скрутить вместе с фазным проводом идущим на люстру (L на освещение). Должно получиться 4 соединения проводов.

При необходимости расключения двух клавишного выключателя для трех проводной электропроводки до люстры с двойным включением должен быть проложен четырех жильный кабель (земля+ноль+1 включение фаза+2 включение фаза), а при 2-проводной- трехжильный так, как отпадает необходимость в «Земле». На рисунке снизу схема без земли.

Не считая отдельной скрутки заземляющих проводников, у нас должно быть четыре соединения в коробке. Ноли (синего цвета) соединяются все вместе между собой.

Вместе скручиваются Фазы на розетки, питающего кабеля и на общий зажим двух клавишного выключателя, с которого 2 провода идут отдельно на лампы светильника. Рекомендую прочитать дополнительно нашу статью «Как подключить светильник или люстру«.

Распаять коробку несложно своими руками и без опыта электрика. Если что то не работает, проверьте еще раз схему расключения.

jelektro.ru

Монтаж электрической распределительной коробки

Распределительная коробка – это электротехническое изделие, внутри которого соединяются между собой жилы кабелей. Только при помощи ее можно правильно соединить розетку, выключатель или светильник с источником питания. Она также служит для защиты соединений от

попадания пыли, влаги, посторонних предметов и для предотвращения случайного прикосновения к ним.

Коробки бывают наружной (открытой) и внутренней (скрытой) установки. Наружные предназначены для соединения кабелей, проложенных открыто: в гофре, металлорукаве или пластиковых кабель-каналах. Для ввода гофры внутрь они оборудуются резиновыми сальниками, позволяющими обеспечить требуемую герметичность.

Уплотнительные сальники для распределительной коробки со степенью защиты IP68

Коробки, используемые совместно с кабель-каналами, не имеют четко обозначенных мест для ввода кабелей внутрь. Их пропиливают при монтаже самостоятельно, в некоторых моделях для облегчения этой процедуры в нескольких местах корпус выполняется более тонким.

Коробки для внутренней установки замуровываются в стены. Внутри выполняется монтаж кабелей скрытой проводки. Для их ввода внутрь предусматриваются места с более тонкой стенкой корпуса, обычно – круглой формы. При монтаже корпус проламывается в нужных местах, внутрь коробки вводятся кабели, а образовавшиеся свободные места в проемах между ними и корпусом коробки закрываются штукатуркой.

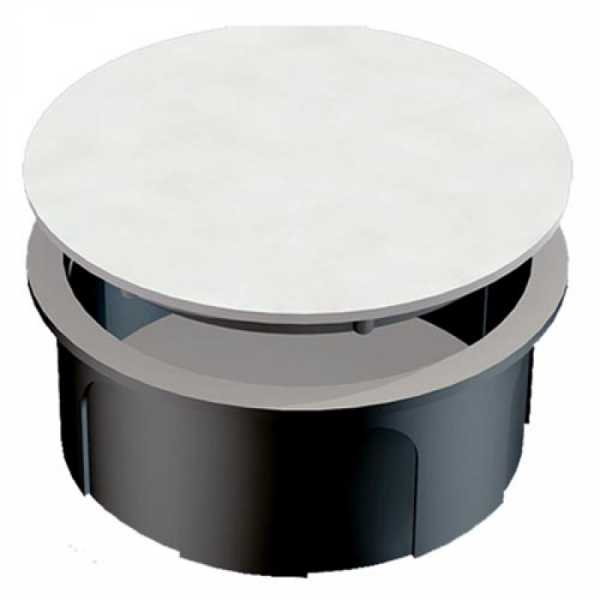

Распределительная коробка для внутренней установки

Все коробки снабжаются съемными крышками, через которые обеспечивается доступ к соединениям. Иногда внутри них находятся стационарно установленные клеммники для подключения жил кабелей.

Выбор ме
