УЗО электронное или электромеханическое, какое лучше

Сейчас уже никого не удивишь наличием в эл.щитке УЗО. Большинство поняло, что это необходимость, а не излишество. Однако не все знают, что УЗО бывают разные.На внешний вид они все одинаковые, однако внутреннее исполнение может существенно отличаться.

В зависимости от исполнения внутренней защиты УЗО бывают электромеханическими или электронными.

Грамотнее их стоит конечно называть функционально зависящие и не зависящие от напряжения цепи.

Как же их отличить друг от друга и в чем разница их работы?

Электромеханическое устройство защитного отключения

Для того, чтобы отключилось электромеханическое УЗО нужно только одно условие:

  • ток утечки в цепи

В данном случае источником энергии для отключения устройства является сам сигнал, т.е. дифференциальный ток на который оно реагирует. При этом срабатывание УЗО не зависит от того, есть ли напряжение 220В в проводке или нет.

Внутри устройства находится маленький трансформатор. Который играет больше роль исполнительного механизма, чем сигнального (в отличии от электронного). Как только ток утечки появляется в защищаемой проводке, в обмотке трансформатора создается напряжение, которое заставляет срабатывать реле, после чего механически отключается само УЗО.

Электронное устройство защитного отключения

Чтобы отключилось электронное УЗО, уже нужно два условия:

  • есть ток утечки
  • присутствует напряжение в сети

Это означает, что для его работы должен быть посторонний источник питания. Основной элемент таких УЗО — электронная плата. И чтобы она сработала должен быть внешний источник напряжения.

Где его взять? Это ни какая-то батарейка или аккумулятор. Внешний источник — это напряжение 220В в самой сети. Таким образом, если к УЗО не подходит напряжение, данное устройство срабатывать не будет.

На основе подобных электронных УЗО не редко изготавливаются такие бытовые аппараты защиты как УЗО-розетки или УЗО-вилки.

Например в Европе в некоторых странах на все устройства данного типа (зависящие от напряжения в цепи) запрещено наносить сертификационный знак качества. Более того, устанавливать их в сеть разрешено только после устройств, не зависящих от питания цепи.

В последнее время за рубежом стали изготавливать электронные УЗО, в которых изначально закладывается функция отключения всей эл.установки потребителя, если исчезает напряжение в цепи УЗО. В США такие устройства изначально встраивают в розеточные блоки.

В России, согласно рекомендаций по применению УЗО из свода правил ”Электроустановки жилых и общественных зданий” — в жилых зданиях не допускается применять устройства защитного отключения, автоматически отключающие потребителя от сети при исчезновении или не допустимом снижении напряжения.

Причины отказа электронного УЗО

Когда же напряжение может не подходить к УЗО? Чаще всего свет в вашем доме может исчезнуть в следующих случаях:

  • короткое замыкание проводов на питающей линии или подстанции
  • плановые ремонтные работы
  • пропадание-отгорание ноля в щитовой (в этом случае фаза по-прежнему будет приходить в ваш дом, но напряжения 220В у вас не будет)

Последний случай самый коварный. Если в таких условиях у вас произошло замыкание проводки на корпус оборудования (стиральная машинка, эл.титан), электронное устройство защитного отключения не сработает, даже когда вы коснетесь поврежденной эл.аппаратуры. Ток утечки будет, но напряжение к УЗО не подходит и оно не отключится.

Если же ноль отгорит в общей щитовой всего дома, куда приходит 3 фазы, это чревато появлением у вас в розетках линейного напряжения в 380В. При таком повышенном напряжении электронная начинка запросто выйдет из строя. Если это не будет сопровождаться дымом или искрением вы можете даже этого и не заметить.

После ликвидации аварии электронное УЗО уже не будет работоспособно. А вы по-прежнему будете на него рассчитывать и думать, что оно обеспечивает вашу защиту. Чтобы не попасть в такую ситуацию, на всех УЗО — электронных или электромеханических есть кнопка ТЕСТ.

При нажатии этой кнопки, УЗО автоматически должно выключиться. Проверять его таким образом следует не реже 1 раза в месяц, особенно после каждых скачков напряжения.

Кроме того, электронное УЗО перестает нормально работать не просто при исчезновении напряжения, но и также и при его значительном понижении. Убедиться в этом можно из видеоролика:

Преимущества и недостатки

Все преимущества и недостатки электромеханических и электронных УЗО можно свести в одну таблицу:

Параметр УЗОЭлектронное УЗОЭлектромеханическое УЗО
ЦенаДешевлеДороже
КонструкцияПрощеСложнее
ЧувствительностьВышеНиже
Работоспособность при обрыве
нулевого провода
НетДа
Работоспособность при значительном
падении напряжения
НетДа
Вероятность отказа при
импульсных перенапряжениях
ВышеНиже

Подводя итог можно посоветовать, что самым оптимальным вариантом для установки в квартирный электрощиток, является именно электромеханическое УЗО. Тем более на сегодняшний день именно этот тип представлен наиболее широко в магазинах электротоваров.

Каким образом отличить, какое УЗО перед вами — электромеханическое или электронное, можно из этой статьи.

Статьи по теме

domikelectrica.ru

Как отличить электромеханическое УЗО от электронного

Как рассматривалось в этой статье, УЗО бывают двух видов – электромеханические и электронные. По внешнему виду они практически не отличаются друг от друга. Простому потребителю без определенных знаний и навыков разобраться, какое УЗО электронное или электромеханическое перед ним, очень не просто.

Как же отличить их между собой? Нужны ли какие-нибудь инструменты для этого или приспособления?

Всего существуют три основных способа отличить УЗО:

  • по схеме на корпусе УЗО
  • при помощи батарейки
  • с помощью магнита

По схеме на корпусе УЗО

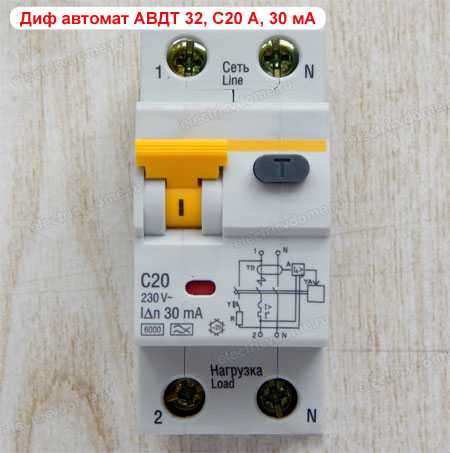

На корпусе всех современных УЗО изображается его электрическая схема. Если ее нет на лицевой части корпуса ищите сверху.

Схема электронного УЗО несколько отличается от схемы электромеханического. Если знать эти отличия, то можно легко перед покупкой распознать тип УЗО.

Схема электро-механического УЗО:

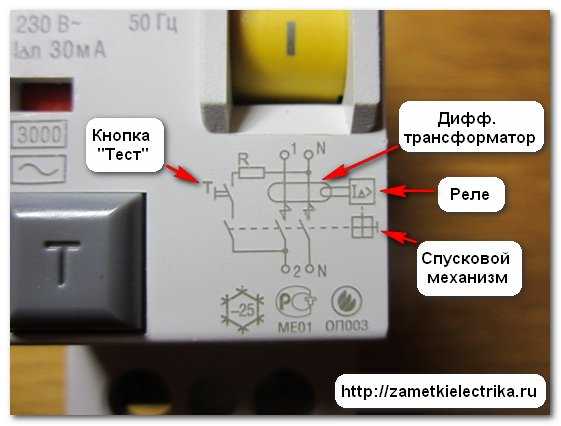

  • нарисован дифференциальный трансформатор
  • нарисовано реле, которое имеет связь с трансформатором
  • нарисован отключающий механизм
  • еще изображается кнопка ТЕСТ

Пример такой схемы:

Схема электронного УЗО:

Элементы, которые изображаются на схеме электронного УЗО, почти не отличаются от тех, что указаны на электромеханическом. В чем же разница? А она заключается в дополнительной электронной плате.

Рисуется она в виде прямоугольника или треугольника , установленного между диф.трансформатором и реле.

К этому элементу подходит два проводника – фазный и нулевой, то есть 220В. Это и есть внешнее питание необходимое для работы электронного УЗО.

Проверка УЗО с помощью батарейки

Необходимый инвентарь для проверки:

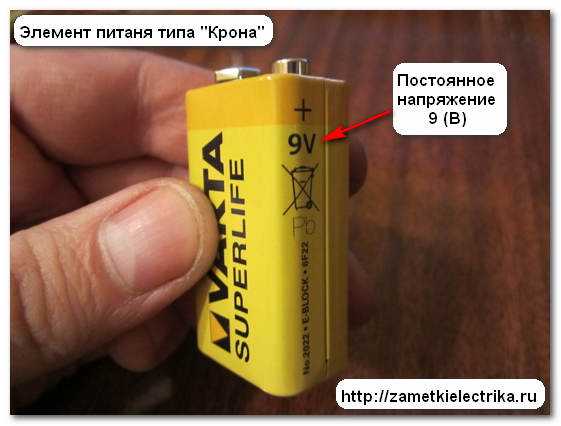

  • батарейка (пальчиковая, или крона)
  • два провода длиной 10-15см

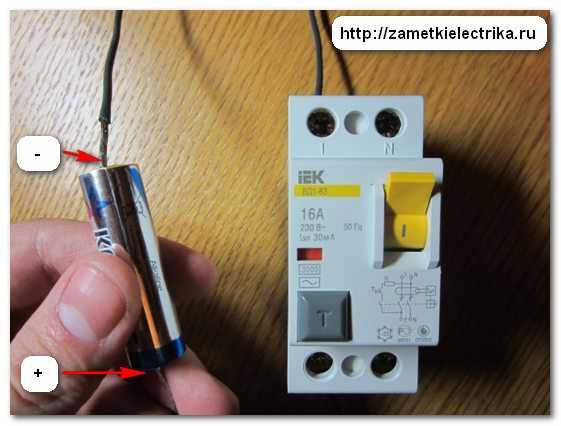

Процесс проверки заключатся в следующем. Один из проводов подключаете к верхнему контакту УЗО, другой провод к нижнему контакту. Главное чтобы контакт был однополюсным, т.е. либо одноименная фаза (если это 3-х фазное УЗО), либо ноль. И замыкаете провода на плюс и минус батарейки.

Если УЗО не отключилось, перекиньте полюса подключения проводов на батарейке. Если оно не сработало и в этот раз – значит УЗО электронное.

Срабатывание УЗО означает, что оно относится к электромеханическому типу.

Использование магнита для проверки УЗО

Этот способ не совсем точный, однако иногда воспользоваться им можно. Включаете УЗО и магнитом водите по его корпусу. Магнитом нужно прикасаться к разным местам корпуса, так как у различных производителей диф.трансформатор располагается в различных частях УЗО (справа, в середине или слева).

Магнитное поле в обмотке диф.трансформатора должно создать ток, который заставит сработать реле и отключиться УЗО. Если это произойдет – УЗО электромеханическое, если нет — электронное. Но полагаться на сто процентный результат такой проверки не стоит.

Воспользовавшись вышеприведенными способами вы всегда сможете отличить какого типа УЗО перед вами – электронное или электромеханическое и тем самым сделать правильный выбор.

Статьи по теме

domikelectrica.ru

УЗО - электронное или электромеханическое

← Новые дифференциальные автоматические выключатели HAGER для 3-х фазной сети   ||   ДАВ3 - Инновационное соединение Hager для бытового сегмента →

УЗО - электронное или электромеханическое - что лучше

Для защиты от утечек тока применяются выключатели дифференциального тока, или устройство защитного отключения (УЗО). В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако, под общим названием могут продаваться устройства с принципиально различной внутренней конструкцией, которая определяет надежность работы всего УЗО. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные возможности подключения шин и проводов, но принципиальное значение имеет конструкция расцепителя УЗО. Он бывает электромеханический или электронный. Только как сходу отличить УЗО электромеханическое от электронного? Этот вопрос необходимо подробно осветить.

В чем отличие электромеханического УЗО от электронного

УЗО и дифавтоматы (это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему конструктиву делятся на два вида: электромеханические и электронные. Это никак не влияет на рабочие параметры и технические характеристики. У многих сразу возникает вопрос: так в чем же их отличие? А отличие есть, и немаловажное:

УЗО электромеханического типа сработает в любом случае, если на поврежденном участке появится ток утечки, не зависимо от напряжения в сети есть или нет. Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если на поврежденном участке возникла утечка, то во вторичной обмотке этого трансформатора появляется напряжение, включающее поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока на поврежденном участке и только при наличии напряжения в сети. То есть, для полноценной работы устройству защитного отключения электронного типа необходим внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И без внешнего питания эта плата работать не будет.

Откуда берется источник питания? Внутри УЗО нет никаких батареек и аккумуляторов. А напряжение для питания электронной платы с усилителем поступает от внешней сети. Есть в сети 220В, и появилась утечка тока, - УЗО сработает! Если напряжения в сети нет - защитное устройство не сработает.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО - необходима утечка тока и напряжение в сети.

На рисунке слева – УЗО Hager с электромеханическим расцепителем, справа УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство сохраняло свою работоспособность при отсутствии напряжения? Уверен, многие пользователи ответят приблизительно так: если напряжение в сети есть, электронное УЗО будет работать. Если напряжения в сети нет, тогда зачем ему вообще работать, ведь напряжения в сети нет, значит и утечки тока браться неоткуда. А какие вы знаете аварийные ситуации, когда в доме или квартире может пропасть напряжение или, как в народе говорят, «нет света»? Это может быть авария на линии, подходящей к дому, могут быть ремонтные работы электрослужб, а может - еще одна очень распространенная проблема - отгорание нулевого провода в этажном щите. Вся аппаратура будет без признаков жизни, все сигнальные приборы (сигнальные лампы, если есть) будут свидетельствовать, что напряжения в сети нет. Однако фаза не куда не делась! Опасность поражения током сохраняется. Представим, что в такой ситуации возникло повреждение изоляции внутри стиральной машины, фаза попала на корпус. Если в этот момент Вы прикоснетесь к корпусу машинки, возникнет утечка и УЗО должно сработать. Но именно электронное УЗО не сработает, так как на его электронную плату с усилителем приходит только «фаза» без нуля, питание отсутствует, поэтому возникший ток утечки электронная плата не зафиксирует, отключающий импульс на механизм отключения не поступит, и УЗО не отключится. Для человека такая ситуация крайне опасна. Поэтому, как бы не было печально, при появлении утечки тока в данной ситуации электронное УЗО не сработает.

Еще одна распространенная проблема – это скачки напряжения в сети. Конечно, сейчас многие для защиты устанавливают реле напряжения, но не у всех они стоят. Что представляют собой скачки напряжения - это отклонение от номинального значения. То есть, у вас в розетке вместо 220 Вольт может появиться 170 Вольт или 260 Вольт, или, еще хуже – 380 Вольт. Повышенное напряжение опасно для электронного оборудования, чем собственно и оснащены электронные УЗО и электронные дифференциальные автоматы. Из-за скачков напряжения может выйти из строя электронная плата с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека - из-за поврежденных электронных компонентов УЗО на утечку не отреагирует.

О том, что внутренняя начинка защитного устройства вышла из строя, вы можете и не знать. Поэтому нужно периодически выполнять проверку работоспособности УЗО кнопкой «ТЕСТ». Специалисты рекомендуют выполнять такую проверку не реже одного раза в месяц.

Итак, в сети электроснабжения могут возникнуть различные аварийные ситуации, при которых электронные УЗО или диффавтоматы могут утратить свои защитные функции. Для электромеханических защитных устройств вышеописанные проблемы не опасны, так как для их работы не требуется внешний источник питания. Будет напряжение в сети или нет, электромеханическое УЗО (АВДТ) отработает в любом случае, если появится утечка тока в сети.

Как отличить УЗО электромеханическое от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая об особенностях. Для того чтобы понимать, какое устройство защитного отключения перед вами находится электронное или электромеханическое, нужно уметь их различать. Думаете, что это под силу только профессионалам? Но уверяю Вас это не так, здесь нет ничего сложного.

Обратите внимание на схему, изображенную на корпусе УЗО

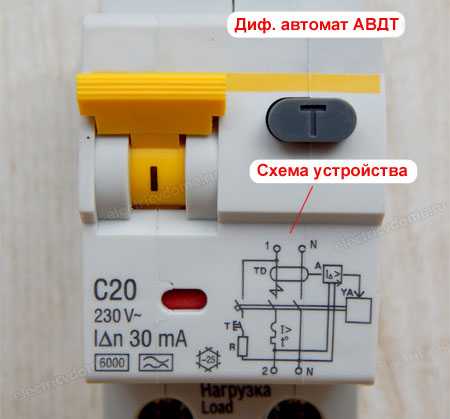

Самый простой и надежный способ - изучить схему, которая изображена на корпусе УЗО. На любом защитном устройстве наносится электрическая схема. Между отображенными схемами на электромеханическом УЗО и электронном есть небольшие отличия.

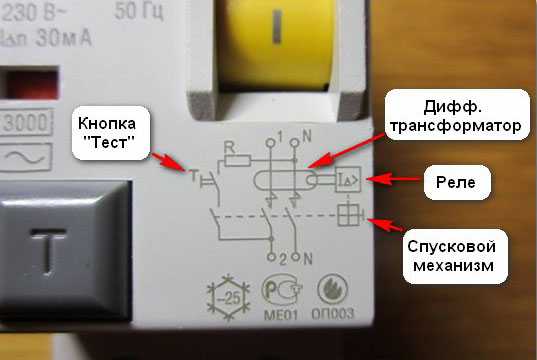

На схеме электро механического УЗО или дифавтомата отображается дифференциальный трансформатор (через который «продеты» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле которое соединено со вторичной обмоткой. Поляризованное реле уже непосредственно действует на механизм отключения. Все это отображено на схеме. Нужно только понять, какой фигурой обозначен каждый вышеописанный элемент. Например, электромеханическое УЗО европейского производителя HAGER:

Дифференциальный трансформатор обозначен в виде прямоугольника (иногда это овал) вокруг фазного и нулевого провода. От него отходит виток вторичной обмотки, который связан с поляризованным реле. На схеме поляризованное реле обозначается в виде прямоугольника или квадрата. Реле имеет механическую связь со спусковым механизмом отключения.

Еще здесь обозначена кнопка ТЕСТ со своим сопротивлением (сопротивление позволяет создать утечку 30мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет никаких электронных плат и усилителей. Конструкция состоит из одной механики.

Теперь рассмотрим электронное УЗО. Для примера, электронный дифавтомат на 16А, 220В, с током утечки 30 мА.

Как видно из схемы, на корпусе электронного дифавтомата обозначено практически все тоже самое, что и на электромеханическом защитном устройстве.

Но, если присмотреться, то можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>. Это та самая электронная плата с усилителем. Кроме того, видно, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом снизу). Это как раз и есть тот внешний источник питания, который необходим для полноценной работы такого типа УЗО. Не будет питания, не будет работать и УЗО. Не зависимо от того есть утечка или нет.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО – необходима утечка тока и напряжение в сети. Мы же настоятельно Вам рекомендуем приобретать УЗО или диффавтомат именно электромеханического типа.

www.eplan.by

Электромеханические и электронные УЗО | ehto.ru


Вступление

По зависимости от напряжения электропитания устройства защитного отключения делятся на электромеханические и электронные УЗО. Типы УЗО по функциональной зависимости от наличия в цепи электрического тока (напряжения питания) определяет их особенности использования и применения.

Электромеханическое УЗО

Электромеханическое УЗО не зависит, вернее функционирование электромеханического УЗО, не зависит от наличия в цепи электрического тока. То есть, электромеханическое УЗО сработает и отключит аварийную цепь, даже при отсутствии тока в цепи. Для срабатывания электромеханического УЗО достаточно появления дифференциального тока в цепи, где оно установлено.

Электронное УЗО

Срабатывание электронного УЗО зависит от наличия в цепи электрического тока. Механизм срабатывания электронных УЗО требует подачи напряжения на него от цепи установки или от внешнего источника тока.

Практическое применение электронных и электромеханических УЗО

Если вы внимательно прочитали, в чем разница между электронным и электромеханическим УЗО, то логично предположить, что более надежным является электромеханическое УЗО.

Например, По конструкции электронное УЗО срабатывает, только если на входных зажимах УЗО есть напряжение. Предположим, в цепи произошел обрыв нулевого проводника. Напряжение на входных зажимах пропадает, УЗО перестает функционировать. Однако фазный провод остается рабочим, и электрический потенциал присутствует на электроустановке.

Рекомендации по применении УЗО по типу срабатывания

Для основной защиты человека от поражений токами утечки, следует применять электромеханическое УЗО или другое название, УЗО первого типа.

Электронное УЗО, или УЗО второго типа следует применять для дополнительной защиты конечных потребителей: отдельной розетки, переносных удлинителей, электрического инструмента.

Электромеханические и электронные УЗО, визуальное определение типа устройсва

Самое интересное, что внешне электронное и электромеханическое УЗО, в РФ, не отличаются. Как же их отличить?

Способ 1.

Смотрим на корпус УЗО, а конкретно на схему подключения, которая нанесена на корпус. На схемах видим отличии электронного устройства защитного отключения и электромеханического УЗО.

Способ 2.

  • Проверку делаем перед установкой УЗО.
  • Взводим устройство.
  • Подключаем батарейку 9 Вольт к одному полюсу устройства, на входе и выходе.
  • Если устройство сработает, то это электромеханическое УЗО.

Выводы

  • В распределительных щитах, для установки в групповые цепи нужно устанавливать электромеханические УЗО.
  • Электронные УЗО допустимо применять, для дополнительной защиты одиночных электрических приборов.
  • Различить электронное и электромеханическое УЗО можно по схеме подключения, нанесенного на корпусе устройства.

©Ehto.ru

Другие статьи раздела

Похожие посты:


ehto.ru

Отличие электронного УЗО от электромеханического

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

В статье про разновидности и типы УЗО я вкратце упоминал о том, как при покупке УЗО можно отличить принцип его устройства, имеется ввиду, как отличить электромеханическое УЗО от электронного.

В сегодняшней статье я хотел бы остановиться на этом более подробно, а заодно рассказать Вам о преимуществах того или иного типа. Также хочу сказать, что данная статья относится к дифференциальным автоматам и некоторые примеры я буду приводить именно с ними.

Перед прочтением я рекомендую прочитать Вам следующие мои публикации:

Итак, по принципу внутреннего устройства, УЗО и дифавтоматы разделяются на:

  • электромеханические
  • электронные

Электромеханические УЗО и дифавтоматы срабатывают независимо от наличия напряжения питающей сети.

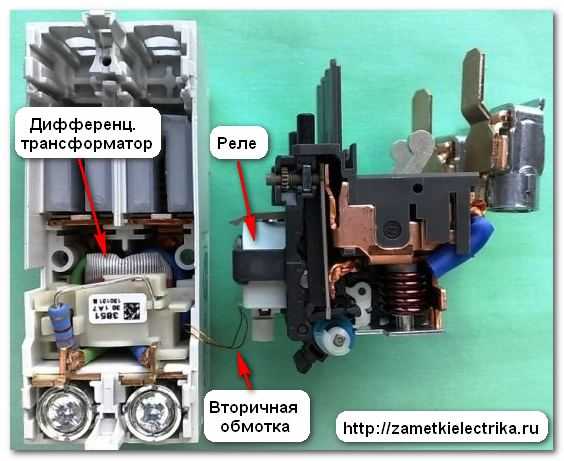

Рассмотрим для примера устройство и конструкцию электромеханического дифавтомата DS201 C25, 30 (мА) от АВВ.

Снимем верхнюю крышку.

Для его срабатывания достаточно тока утечки, возникающего в поврежденной линии. При этом во вторичной обмотке дифференциального (тороидального) трансформатора возникает ток, который приводит к срабатыванию чувствительного поляризованного реле.

Реле в свою очередь приводит в действие спусковой механизм дифавтомата и он отключается.

Более подробно о принципе работы УЗО и дифавтоматов читайте здесь.

Для срабатывания электронного УЗО или дифавтомата необходимо напряжение, потому что их принцип работы несколько отличается от электромеханических устройств.

В качестве примера рассмотрим электронный дифавтомат АВДТ32 C16, 30 (мА) от IEK.

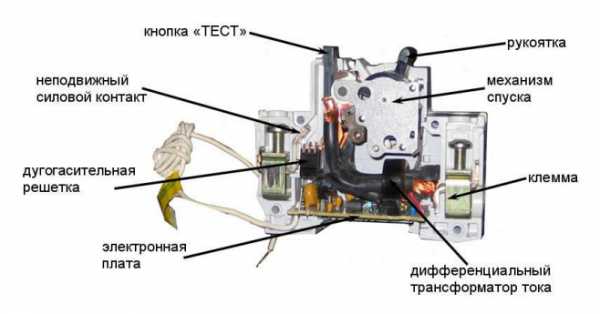

В корпусе электронного дифавтомата АВДТ32 установлена плата с усилителем, которая реагирует на возникновение малейшего тока во вторичной обмотке дифференциального трансформатора, усиливает его величину и создает импульс для срабатывания встроенного реле.

В данном примере усилитель выполнен на микросхеме. Иногда встречаются усилители на транзисторах.

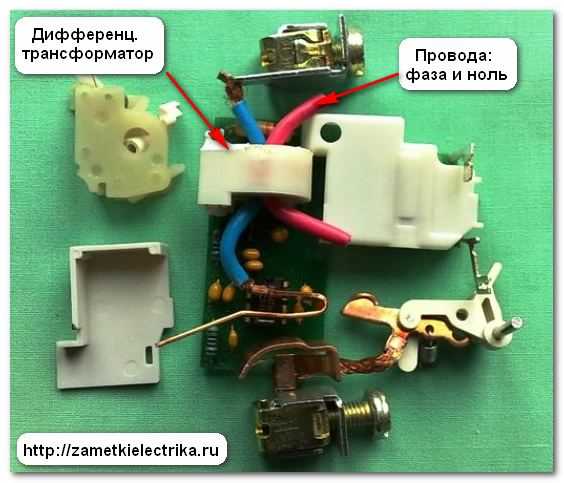

Дифференциальный трансформатор имеет меньшие размеры, габариты и мощность, чем у электромеханических УЗО и дифавтоматов, потому как нет в этом потребности. Небольшой по величине ток во вторичной обмотке трансформатора усиливается платой усилителя и подается на исполнительное реле, которое в свою очередь действует на спусковой механизм.

Плата с усилителем питается с выводов контролируемой цепи, и если на плате исчезнет напряжение (например, произойдет обрыв нулевого провода), то в таком случае дифавтомат не сработает ни при каких обстоятельствах.

Рассмотрим простейший пример.

Электронный дифавтомат защищает розеточную линию, куда подключена посудомоечная машина. Предположим, что по некоторым причинам в этажном щите произошел обрыв нуля на квартирную группу.

Такая ситуация может случится с каждым, почитайте статью, где я разбирал причины аварийного состояния этажного щита.

Итак, произошел обрыв нуля на одной из квартирной групп. В этот же момент возникла неисправность в посудомоечной машине в виде замыкания фазы на ее корпус, т.е. опасный для жизни потенциал «вышел» на проводящий корпус машинки. Если в такой ситуации человек (не дай Бог) прикоснется к корпусу машинки, то электронный дифавтомат не сработает из-за отсутствия питания его внутренней схемы, а человек получит удар электрическим током.

Про последствия электротравм читайте следующие статьи:

Конечно же, вероятность возникновения приведенного выше примера очень низкая. Нужно чтобы в один момент оборвался и ноль, и произошло замыкание фазы на корпус в электрическом приборе, но тем не менее это нужно учесть.

Продолжим сравнение. Электромеханические устройства имеют более простую и надежную конструкцию. А вот у электронных устройств конструкция более сложная и вероятность ее отказов гораздо больше, например, при импульсных перенапряжениях в сети могут выйти из строя полупроводниковые элементы или микросхема.

Что же выбрать? Электронное УЗО или электромеханическое?

Отсюда напрашивается логический вывод о том, что электронные УЗО и дифавтоматы менее надежны по сравнению с электромеханическими. Но распространены они ни чуть не меньше, т.к. по стоимости они ниже, чем электромеханические. Тем не менее, я все такие рекомендую применять электромеханические УЗО и дифавтоматы.

В настоящее время электронные дифавтоматы снабжают функцией защиты от повышения напряжения, т.е. если у него на выводах напряжение увеличится выше 240 (В), то он автоматически отключится. Примером такого дифавтомата может стать АВДТ-63М от EKF. Но лично я для защиты от повышения напряжения рекомендую использовать специально-предназначенные для этого устройства, например, однофазное реле RV-32A и трехфазное реле напряжения V-protector 380V.



Как отличить электромеханическое УЗО от электронного?

Как же отличить электромеханическое УЗО от электронного? Это довольно частый вопрос, который мне задают не только читатели сайта, но и обычные граждане, и даже коллеги электрики. К сожалению, большинство продавцов в магазинах и торговых центрах тоже не знают ответ на этот вопрос.

Итак, существует несколько способов. Прошу заметить, что все приведенные способы проводятся с отключенными от сети устройствами.

1. Схема на корпусе УЗО

Самый первый, но не простой способ - это рассмотреть схему, изображенную на корпусе УЗО.

У электромеханических УЗО на схеме изображен дифференциальный трансформатор, вторичная обмотка которого напрямую соединена с поляризованным реле. Реле обычно обозначается прямоугольником или квадратом. От него пунктирной линией идет механическая связь со спусковым механизмом УЗО. Никаких связей (линий) с питающим напряжением сети на схеме нет.

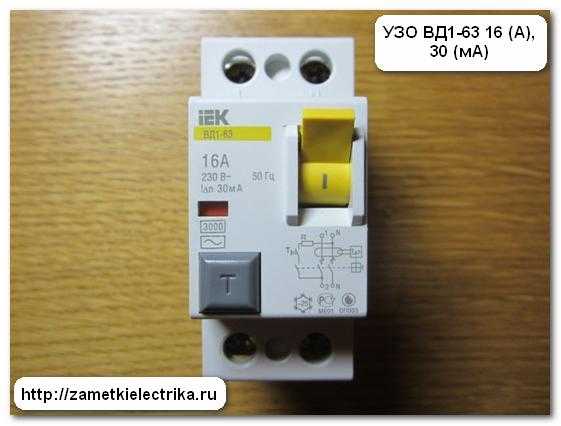

Вот для примера электромеханическое УЗО ВД1-63 16 (А), 30 (мА) от IEK.

Еще пример электромеханического УЗО ВД1-63 16 (А), 30 (мА) от компании TDM.

Как видите, схемы абсолютно одинаковые.

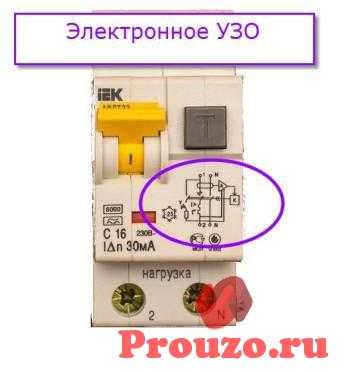

У электронных УЗО на схеме всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу). Также Вы заметите там, линии откуда взято питание для этой платы: с фазы и нуля.

Вот для примера электронный дифавтомат АВДТ32 C16, 30 (мА) от IEK.

Также на всех схемах изображена кнопка «Тест» и схема ее подключения.

Боюсь, что первый способ отличить один вид устройства от другого не совсем простой, и без соответствующего опыта можно легко ошибиться. Поэтому предлагаю перейти к следующим способам, которые дадут 100% правильный результат.

2. Тест батарейкой

Для этого способа нужны элементы питания, или простым языком, батарейки. Можно использовать хоть пальчиковую «АА» 1,5 (В), хоть R14 1,5 (В), хоть «Крону» 9 (В), в общем любые батарейки, которые Вы найдете у себя под рукой — только чтобы они были заряженные.

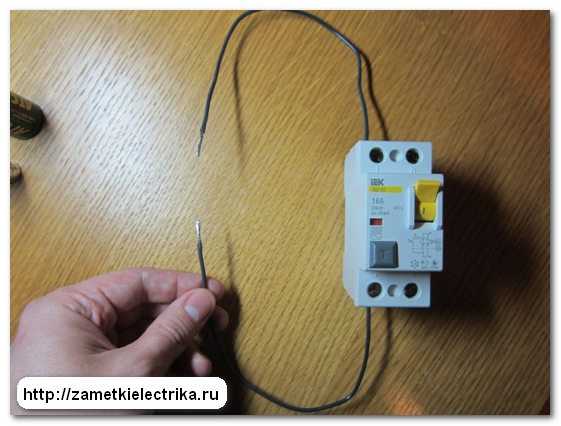

Включим УЗО или дифавтомат. Присоединим к одному из его полюсов два провода. Например, на вход (1) один провод, а на выход (2) этого же полюса — другой провод.

Затем соединим эти два провода с клеммами батарейки: «+» к выводу (1), «-» к выводу (2).

При замыкании проводов на клеммы батарейки через замкнутые контакты полюса начинает проходить ток разряда батарейки. Во вторичной цепи дифференциального трансформатора индуцируется скачок тока, который приводит к срабатыванию поляризованного реле. Реле действует на спусковой механизм и УЗО отключается.

Если УЗО отключилось, то значит оно электромеханическое, если же не отключилось, то измените полярность батарейки и повторите  проверку.

Если в этот раз УЗО отключилось, то значит оно электромеханическое, если же опять не отключилось, то значит оно электронное и не срабатывает по причине отсутствия напряжения на плате усилителя.

3. Постоянный магнит

Возьмите постоянный магнит средних размеров и преподнесите его к корпусу УЗО или дифавтомата.

Естественно, что УЗО должно быть включено. Немного поводите магнитом вдоль передней панели и боковой части корпуса.

Если УЗО сработает, то оно является электромеханическим, если же нет, то электронным.

По традиции смотрите видеоролик по материалу данной статьи:

P.S. На этом все. Надеюсь, что данная статья будет для Вас полезна. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Электромеханическое УЗО

Устройство защитного отключения (УЗО) предназначено для защиты от появления токов утечки в контролируемой сети. Это позволяет защитить людей от поражения электрическим током при прикосновении к токоведущим частям или корпусам электроприборов, находящихся под напряжением.

В отличие от автоматических выключателей, УЗО реагирует не на ток нагрузки, а на разницу токов в фазных и нулевых проводниках. Для ее измерения в состав УЗО входит дифференциальный трансформатор, сквозь который проходят силовые цепи. Если ток, идущий в сторону нагрузки равен току, возвращающемуся обратно, напряжения на выходе трансформатора нет. Но как только этот баланс нарушается, и его величина превышает уставку УЗО, происходит отключение.

Устройство защитного отключения: принцип работы

Произойти нарушение баланса токов может в том случае, если появится цепь утечки. Это может быть замыкание на корпус в бытовом электроприборе, нарушение изоляции электропроводки или касание человеком элементов цепи, находящихся под напряжением. В последнем случае УЗО является незаменимым устройством защиты, так как ток через тело человека не приводит к срабатыванию автоматических выключателей. Если вспомнить, что под действием электрического тока мышцы человека сокращаются и не позволяют отпустить токоведущую часть, то необходимость УЗО трудно недооценить.

Параметры УЗО на его корпусе

Электромеханическое УЗО

Дифференциальный трансформатор – главная деталь любого УЗО. Напряжение на его выходе появляется, когда в контролируемой сети возникает ток утечки. В зависимости от пути его воздействия отключение, УЗО разделяют на две категории.

Электромеханические – это те УЗО, у которых напряжение от трансформатора непосредственно идет на катушку реле отключения. Оно выбивает защелку механической части, и под действием пружины контактная система размыкается.

Дифференциальные трансформаторы у этих УЗО крупногабаритные, что сказывается и на размерах устройства. Но их работоспособность не зависит от наличия и величины напряжения на входе УЗО, что позволяет им сохранять работоспособность даже при обрыве нулевого провода.

Дифференциальный трансформатор полупроводниковых УЗО меньших размеров. От него требуется меньшая мощность выходного сигнала. Напряжение с трансформатора поступает на электронную схему, усиливающую сигнал и оценивающую его значение. Если сигнал превышает пороговый уровень, на выходное реле выдается команда на отключение.

Без напряжения на входе полупроводниковые УЗО работать не могут. Но зато в них дополнительно реализуется функция отключения при повышении напряжения питания. Это помогает защитить электроприборы от перенапряжений в сети, но такая защита нужна всему электрооборудованию, а не только подключенному через УЗО.

Чтобы выяснить, электромеханическое или полупроводниковое УЗО перед вами, нужно посмотреть на схему, нарисованную на корпусе. Если в ней присутствует значок усилителя сигнала, значит, оно полупроводниковое.

Схема механического УЗОСхема полупроводникового УЗО

Номинальный ток УЗО

Номинальным называют максимальный ток, который УЗО пропустит через контактную систему без вреда для себя. Необходимо, чтобы этот ток не был ниже тока автоматического выключателя, через который оно подключено.

Классификация УЗО по токам утечки

Ток утечки, мА

Назначение УЗО

10для защиты одиночных потребителей с небольшим собственным током утечки
30для защиты одиночных потребителей розеточных групп
100для организации защиты групп потребителей
300
500

На практике УЗО с током утечки 10 мА применяются редко, только для одного единственного потребителя на линии и небольшой длине соединительного кабеля. Дело в том, что любая кабельная линия с подключенным потребителем всегда имеет ток утечки, отличный от нуля. Чем длиннее кабель и старее его изоляция, тем ток этот больше. В старом фонде применение УЗО порой невозможно без замены электропроводки.

УЗО на ток 100 мА и выше устанавливают на вводе распределительных щитков. Их еще называют противопожарными, поскольку их основное назначение – срабатывать при ухудшении изоляции кабелей и либо предотвратить пожар, либо быть первым эшелоном защиты при возгорании, угрожающим разрушить электропроводку.

Противопожарные УЗО располагают иерархически. Если в щитке в квартире установлено УЗО на 100 мА, то в распредустройстве, от которого он питается, устанавливается прибор на 300 мА, а еще ближе к источнику питания – 500 мА.

Тип дифференциального тока УЗО

При утечке в электропроводке или обогревателе ток ее будет переменным, как и в питающей сети. Но утечки, возникающие внутри электроприборов, не всегда будут иметь только переменную составляющую. Если в них есть полупроводниковые устройства, УЗО для переменного тока может не среагировать.

Условное обозначение типа УЗООбозначение на корпусеНа какой ток реагируетРекомендации к применениюПримеры
АСпеременныйДля защиты приборов, не содержащих полупроводниковых компонентовОбогреватели, электродвигатели переменного тока, электроплиты
Апеременный и постоянный пульсирующийДля защиты приборов, имеющих электронные блоки питания и устройства управленияСтиральные машины, оргтехника
Впеременный и постоянныйДля промышленного примененияПотребители в цепях постоянного тока

Оцените качество статьи:

electric-tolk.ru

Селективное УЗО - что это такое?

С устройством защитного отключения (УЗО) знакомы многие. Современная электрическая сеть не обходится без этого элемента защитной автоматики. Основная цель его монтажа – обезопасить человека от воздействия электричества и от возгораний, вызванных токовыми утечками. Такие аварийные ситуации могут возникнуть из-за изношенной старой изоляции проводников или некачественного соединения электропроводки. Чтобы подобные аварии вовремя обнаружить и не дать им перерасти в пожар или электротравму, устанавливают устройства защитного отключения. При монтаже двухуровневой защиты применяют селективное УЗО. Что это за устройство? Чем оно отличается от обыкновенного? Какие ещё бывают виды и типы УЗО? Ниже ответим на все эти вопросы.

Что такое селективность?

Основной целью селективности является избирательность, то есть защитная автоматика выбирает только повреждённый участок и отсекает его от рабочей сети. При этом должны быть исключены нежелательные обесточения других потребителей.

Чтобы вам было понятно, рассмотрим это на простом примере.

Для обеспечения селективности защитная автоматика в распределительном щитке подключается последовательно по такой схеме:

  • После вводного автомата установлено общее селективное УЗО на вводе.
  • Также несколько отдельных устройств защитного отключения смонтированы в качестве групповой защиты. Здесь схемы могут различаться. Есть вариант установить УЗО отдельно на каждую комнату. Можно разделить защиту для розеточной и осветительной групп. Чаще всего применяется схема, когда для каждого элемента мощной бытовой техники (водонагревателя, стиральной машинки, электрической печи, кондиционера) устанавливается отдельное устройство защитного отключения.

Вводное селективное УЗО должно иметь определённую выдержку времени (от 0,06 до 0,5 с).

Наглядно про селективность УЗО на видео:

Если в стиральной машине произошла аварийная ситуация, например, пробой изоляции, то на её корпусе появится некий потенциал. Когда в квартире трёхпроводная электрическая сеть, то есть имеется защитное заземление, то УЗО отреагирует сразу и путём отключения прекратит подачу питания из сети на стиральную машину. В случае двухпроводной сети (без защитного заземления) УЗО никак не реагирует на эту ситуацию до тех пор, пока к корпусу стиральной машинки не прикоснётся человек.

В этот момент он начнёт играть роль проводника для прохождения токовой утечки на землю, и тогда устройство отключается.

Селективность в данной ситуации заключается в срабатывании УЗО, которое к месту повреждения располагается ближе, то есть группового, защищающего именно машинку. Устройство на вводе должно оставаться в рабочем положении. Это и есть принцип избирательности. Таким образом, селективность позволяет обойтись минимальными потерями, то есть обесточенной остаётся только стиральная машина, вся остальная техника в квартире продолжает работать. Также за счёт селективности облегчается поиск повреждённого участка – какое УЗО отключилось, в той группе и есть неисправность.

Обеспечение селективной работы

Для обеспечения селективности нескольких УЗО, подключенных последовательно, нужно правильно их выбрать по значениям тока и времени. Главную роль играют такие параметры УЗО, как временные и токовые уставки. Эти устройства отличаются от остальной автоматики тем, что их селективность может быть выставлена не только по значению времени, но и по току.

Исходя из временного интервала селективное УЗО имеет две разновидности:

  • Тип «S» с выдержкой времени 0,15-0,5 с.
  • Тип «G» с выдержкой времени 0,06-0,08 с.

Обратите внимание на то, что обыкновенное УЗО без функции селективности срабатывает через 0,02-0,03 с после обнаружения утечки тока. Такое устройство устанавливают для отходящих групповых потребителей, а тип «S» или «G» подходит для монтажа на входе (вблизи с источником питания).

Способ обеспечения селективности УЗО на видео:

Запомните, что вышестоящее УЗО должно иметь в три раза большую выдержку по времени, чем у устройств, защищающих отходящие линии. Аналогичная разница нужна и в варианте, когда селективная работа выстраивается по номинальному дифференциальному току отключения. Эта величина у вводного устройства должна в три раза превосходить ток групповой защиты.

Если сказать проще, вводное УЗО при возникновении утечки фиксирует разницу в величинах входного и выходного тока, но не реагирует. Оно как бы даёт возможность отработать нижестоящим устройствам. И только в том случае, если по какой-то причине эти устройства не сработали (из-за поломки самого УЗО либо допущенных ошибок при коммутировании схемы), через определённое время отключится селективное УЗО на вводе. Оно является своего рода подстраховкой групповым устройствам.

Есть ещё один случай, когда отработает вводное устройство – если токовая утечка возникнет между ним и групповым УЗО, расположенным ниже. Чтобы было понятнее, объясним на примере. Предположим вводное устройство вместе со счётчиком электроэнергии и общим автоматом смонтированы в распределительном щите, расположенном на улице. А устройства для отходящих линий установлены в щите, который расположен внутри дома. Если на кабеле между этими двумя щитами возникнет токовая утечка, то среагирует и отключится селективное УЗО на вводе.

Селективность – хорошо это или плохо – на видео:

Классификация устройств по форме токовой утечки

Практически все характеристики отображаются на корпусах устройств защитного отключения. Там указываются номинальные параметры, схема подключения и некоторые буквенные символы. Мы уже рассмотрели выше, что значат английские буквы «S» и «G», а что характеризует обозначение «В», «А» и «АС»? Эта маркировка УЗО означает разные формы токовых утечек, на которые реагирует устройство:

  1. Тип «АС» – наиболее распространённый и доступный в финансовом плане. Эти УЗО отключаются при появлении в сетях мгновенных или плавно нарастающих переменных токовых утечек синусоидальной формы.

  1. Тип «А». Эти устройства реагируют, так же как и «АС» на синусоидальные переменные токовые утечки, плюс ещё и на постоянные пульсирующие формы тока. Цена УЗО типа «А» выше за счёт того, что они контролируют не только переменные, но и постоянные утечки.
  2. Тип «В». Эти устройства в жилых квартирах и домах практически не применяются, чаще их устанавливают в производственных помещениях. Они осуществляют контроль сразу за тремя формами токовых утечек: постоянной пульсирующей, выпрямленной и переменной синусоидальной.

Все мы отлично знаем, что наша бытовая электрическая сеть имеет переменную синусоидальную форму. Казалось бы, что достаточно устанавливать УЗО «АС», зачем ещё нужны какие-то «А» и «В»? Но если вы внимательно прочитаете характеристики современной бытовой техники, то обнаружите, что в большинстве своём приборы оборудованы полупроводниковыми блоками питания. Когда синусоида доходит до этого элемента, то преобразуется в импульсный полупериод. Если повреждение произойдёт в этом месте, то устройство «АС» не обнаружит постоянную токовую утечку и не сработает.

Рекомендуем внимательно изучать паспорт на бытовую технику, перед тем как отправитесь покупать УЗО. Производитель зачастую указывает, через какой тип («А» или «АС») необходимо выполнить подключение.

Разновидности УЗО по принципу действия

По принципу действия бывает УЗО электронное и электромеханическое.

Для работы электронного устройства недостаточно появления токовой утечки, обязательно необходима ещё питающая сеть. Его схема дополнена электронным встроенным усилителем, получающим питание от внешних источников электричества. И если по какой-то причине на этот усилитель не будет поступать напряжение, устройство не сработает. По этой причине электромеханическое УЗО считается более надёжным, чем электронное, и получило большее распространение.

Рассмотрим, как конструктивно устроено и по какому принципу работает электромеханическое УЗО. Оно состоит из четырёх основных узлов: расцепляющего механизма и электромагнитного реле (они работают в связке), самого трансформатора дифференциального тока и проверочного элемента.

К трансформатору подключены встречные обмотки фазы и ноля. При нормальном режиме сети эти провода способствуют наведению в трансформаторном сердечнике магнитных потоков, имеющих относительно друг друга встречное направление. За счёт противоположной направленности сумма этих потоков равна нулю.

Электромагнитное реле подключено во вторичную трансформаторную обмотку и при нормальном режиме сети находится в покое. Как только появляется утечка, по проводам фазы и нуля начинают течь различные токовые величины. В итоге на трансформаторном сердечнике магнитные поля будут отличаться теперь не только по направлению, но и по величине. Сумма магнитных потоков больше не равна нолю. Ток, появившийся во вторичной трансформаторной обмотке, в определённый момент достигает значения, при котором работает электромагнитного реле. Соответственно сразу же среагирует расцепляющий механизм и УЗО отключается.

Всё-таки до сих пор механика преимущественнее электроники, поэтому при покупке выбирайте электромеханическое УЗО.

Полезные советы по выбору устройств

  • При выборе учтите, что есть ещё типы УЗО, различные по конструктивному исполнению. Устройства с двумя полюсами монтируют в однофазной сети, для трёхфазной следует выбирать УЗО с четырьмя полюсами.
  • Если позволяют финансовые возможности, то целесообразнее будет применение дифференциальных автоматов. Это устройство представляет собой два защитных элемента, скомбинированных в одном корпусе (УЗО и автоматический выключатель).

Как уже неоднократно говорилось, устройство защитного отключения всегда следует ставить в схему последовательно с автоматом. Если устанавливать их для каждого отдельного потребителя, то распределительный щиток получится больших размеров, в нём неудобно будет производить компоновку такого количества элементов, а дифавтоматов понадобится в два раза меньше.

  • Описание практически всех характеристик устройства вы найдёте на корпусе. При выборе следует обратить внимание на параметры номинального рабочего тока – величины, которую УЗО пропускает через себя продолжительное время. Второй важной характеристикой является величина номинального отключающего дифференциального тока, при котором происходит срабатывание устройства.

Чтобы обеспечить защиту людей, выбирайте УЗО на 6, 10, 30, 100 мА. УЗО на 300 мА эффективно защитит от возгораний, его монтируют на вводе, а уже потом устанавливают устройства с большей чувствительностью. Защитить розеточные и осветительные группы можно с помощью УЗО на 30 мА, для оборудования ванных комнат и мощной бытовой техники (котлов, бойлеров) покупайте устройства с номинальным током отключения 10 мА.

  • Если позволят финансы, старайтесь приобретать устройства известных европейских фирм («АВВ», «Legrand», «Schneider Electric», «Siemens» и «Моеllеr»). Разница в цене, конечно, ощутимая, но она гарантирует надёжность и качество. Среди российских производителей можно посоветовать продукцию «КЭАЗ», «ИЭК», «DEKraft». Не покупайте УЗО на рынке, чтобы избежать приобретения подделок, отправляйтесь только в специализированные магазины.

Подробнее про выбор УЗО на видео:

Прежде чем начать монтаж защитной автоматики в квартире, определитесь, с помощью каких устройств вы это сделаете – дифавтоматов или УЗО. Для надёжности применяйте двухуровневую защиту с установкой на вводе селективного устройства. Основные советы по выбору мы вам предоставили. Если что-то осталось непонятным, то лучше обратитесь за помощью к профессиональным электрикам, потому что даже продавцы в магазинах электротоваров не всегда могут дать необходимую консультацию в плане выбора УЗО.

yaelectrik.ru
