Реле давления воды: регулировка, настройка и устройство

Автор Пётр Андреевич На чтение 7 мин. Опубликовано 06.12.2018

Отрегулированное реле давления воды, за счёт насоса и гидроакамулятора сможет создать постоянный напор 1,5-3 атмосферы. Для того, чтобы реле работала нормально, его нужно настроить. Для самостоятельной отладки постоянного напора в системе водопровода, понадобиться изучить схему регулирования датчиков.

Назначение и устройство реле давления

Важно: устанавливать реле давления нет смысла, если в системе отсутствует гидроаккумулятора или насос. Так же при установке необходимо знать, что реле ставят за насосом и перед накопительным гидроаккумулятором. Иногда оно устанавливается на сам насос, в том числе и на погружаемый.

Устройство реле давления

Предлагаю рассмотреть предназначение элементов, метод работы системы. Гидроаккумулятором называется емкость, поровну разделяющаяся специальной перегородкой. Одна половина накачана воздушной средой, вторая — водяной.

Их пропорции 1/1. Увеличение объема воздуха повышает давление. Все зависит от принципа их работы. Повышая функциональность домашнего водопровода — давление рассчитывается 1,4-2,8 атм.

Регулировка реле позволяет выставить пределы ограничений. Когда оно понижается ниже нижнего ограничения — насос включается, когда повышается — он выключается. Как результат, напор остается в указанных пределах.

Сюда включены детали с электрическими и гидравлическими составляющими.

Рассмотрим, как работает данное реле:

• В первую составляющую входит набор компонентов, запускающих и отключающих насосное оборудование.
• Гидравлическая — имеет специальную перегородку, оказывающую давление на твердую перегородку, а также две пружины различного размера.
• В результате этого включается и выключается качающее оборудование.

В итоге взаимодействия этого механизма давление не выходит за заданные ограничения, чем повышается комфорт проживания в доме.

Разновидности

Существует два вида реле для водяного насоса: механические и электронные приборы. Разберем их особенности:

• В основном используются механические приборы, они более надежные, отличаются меньшей стоимостью. Механическое — расположено в прочном корпусе, где находятся следующие детали: поршень, эластичная перегородка, платформа из металла, контактный узел.

Под защитной крышкой корпуса располагаются две пружины разного размера. При срабатывании мембраны — она толкает поршень, который оказывает воздействие на пружины, в результате чего включается или выключается насос.

• Электронные приборы являются более точными. Они имеют датчик, который отключает насос при отсутствии воды. У таких изделий более высокая стоимость, они устанавливаются на заказ. Использование такой аппаратуры требует современная сантехника, обладающая большим функционалом.

Наиболее распространенным вариантом являются электромеханические модели датчиков, которые являются удобными в применении. Отличаются надежностью, чем оберегают систему водопровода от непредвиденных изменений напора.

Подключение реле давления воды

Пошаговая установка реле давления в систему водопровода

Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.

Электрическая часть

Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.

Важно предусмотреть подключение заземления, потому как прибор устанавливается на трубу с водой, может нести потенциальную опасность.

Устройство реле давления для насосной станции оборудовано:

• разъемами фазы и нуля от источника питания;
• такими же контактами от качающей станции;
• заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.

Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при

необходимости.

Подключение к водопроводу своими руками

Существуют различные схемы подключения реле к водопроводу:

• для удобства используется специальное устройство со штуцером на пять выводов;
• применяются различные фитинги;
• рекомендуется комплектовать водопровод фильтрами, обеспечивающими продолжительность эксплуатации.

В результате, получается качественное водоснабжение с одинаковым напором. Оно позволяет использовать различную сантехнику.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле.

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

• Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
• При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
• Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

---

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

• Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
• Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса. Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Выводы и полезное видео по теме

Для долгосрочной эксплуатации водопровода и полноценной функциональности сантехники необходимо отрегулированное давление в системе, что позволяет сделать регулировка реле давления воды. Тщательно подходите к выбору регулятора, он должен быть качественным!

vodatyt.ru

Реле давления воды для насоса: схема подключения и регулировка

Автоматическая работа насосной станции невозможна без использования реле давления воды для насоса. Это устройство жестко задает рамки допустимого значения давления в системе и напора, которым пользуется потребитель. В результате на выходе всегда стабилизированное давление воды, а насос работает лишь тогда, когда есть потребность в воде.

Принцип работы

Реле давления могут быть механическими и электронными. Распространение получили именно механические устройства за счет своей простоты, надежности и безотказности. Их настройка требует минимум усилий и может выполняться на месте подключения.

Основная задача реле давления заключается в управлении насосом. Питающая линия насоса коммутируется через него. Включение и выключение осуществляется в зависимости от давления в трубах. Для автоматической насосной станции, состоящей из насоса и аккумулирующей емкости, рабочий процесс происходит следующим образом:

• Устанавливается номинальное давление системы, а также допустимые пределы минимального и максимального давления.
• При преодолении минимального порога, насос включается и закачивает воду потребителю и в аккумулирующий бак.
• При превышении верхнего установленного порога – насос выключается.

Реле давления как раз и определяет допустимые пределы минимального и максимального давления и включает насос по указанному выше алгоритму.

По способу управления насосом различают силовое и сигнальное реле. Первое напрямую управляет питанием насоса, и при выборе следует ориентироваться на максимальный допустимый ток. Второе, сигнальное, коммутирует или генерирует низковольтный сигнал для блока управления.

Устройство конструктивно разделено на три части:

• гидравлический блок, мембрана;
• блок детекции, пружинный блок настройки срабатывания;
• силовое или сигнальное реле.

Гидравлический блок простого механического реле давления представляет собой герметичную камеру, внутри которой расположена мембрана. С одной стороны камеры есть штуцер для подключения к водопроводной трубе. Вода поступает в одну часть камеры и давит на мембрану, с другой стороны к ней подсоединен подвижный шток, выходящий с другой стороны камеры.

Блок детекции определяет условия срабатывания реле, реагирует на изменение давления в системе. К штоку, выходящему из камеры датчика, подключается пластина-рычаг для управления силовым реле. В зависимости от давления, прикладываемого к мембране, реле смыкает или размыкает контакты. Чтобы уравновесить мембрану и определить максимальный допустимый уровень срабатывания к штоку крепится пружинный блок, оказывающий на него давление, сопоставимое с воздействием напора воды. Напряжение пружин регулируется с помощью гаек и прижимных шайб.

Силовое или сигнальное реле – это группа разъемных контактов и клеммников для подключения питающей линии, идущей к насосу или сигнальной линии для блока управления.

Схема устройства реле

Ключевым элементом устройства является пружинный блок управления. Если вскрыть любое механическое реле в нем обнаружится одна большая пружина и одна маленькая. Именно они определяют уровни срабатывания.

Большая пружина оказывает основное давление на шток датчика, определяя максимальное допустимое деление, при повышении которого контакты реле размыкаются и насос отключается.

Меньшая пружина определяет дифференциал давления, разницу между верхним и нижним порогом срабатывания.

Для обеих пружин имеются регулировочные гайки, контролирующие степень напряжения. Важно правильно понимать назначение пружин.

Если изменить степень сжатия большой пружины, то одновременно сместится в одну или другую сторону оба порога срабатывания реле.

Если воздействовать на меньшую пружину, а большую не трогать, изменяется только нижний порог срабатывания.

Схема подключения

Реле давления включается после насоса и непосредственно перед вводом в аккумулирующий бак. Чтобы обезопасить датчик от загрязнения, воздействия скачков давления в результате старта и останова насоса, перед ним уже должны быть установлены:

• фильтр грубой очистки;
• насос;
• запорный вентиль;
• обратный клапан;
• фильтр тонкой очистки;
• слив на канализацию через пробойный клапан.

Схема подключения реле для насосной станции

Для нормального функционирования автоматической насосной станции аккумулирующий бак настраивается на максимальное давление выше требуемого номинального для водоснабжения примерно на 0,5-1 бар. Верхний порог срабатывания реле устанавливается на 0,2-0,3 бара ниже максимального. Дифференциал задает ширину полосы допустимого давления и может соответствовать значению до 2 бар.

Чем меньше дифференциал, разница между верхним и нижним порогом срабатывания, тем чаще включается насос, но стабильнее напор на стороне потребителя.

Чем выше дифференциал, тем реже включается насос, но возможны существенные изменения напора со стороны потребителя.

К клеммам реле подключают питающие провода от распределительного щитка и провода питания насоса в соответствии с инструкцией производителя, ориентируясь на подписи и цветовую маркировку провода. При наличии клеммы с пометкой «земля» в обязательном порядке подключается кабель от общего заземления.

Регулировка

Реле перед использованием с большинством насосных станций даже не требует дополнительной настройки. Если выбрать реле с подходящим максимально допустимым порогом срабатывания, то настройки с завода уже имеют оптимальные значения. Для насосных станций, рассчитанных на подачу воды в частном доме, это чаще всего отключение при 2,5(3) бар и включение при 1,5(1,8) бар.

Однако для указания специфических настроек, когда заводские не устраивают, необходимо выполнить первоначальную настройку оборудования. Для этого в обязательном порядке требуется установка манометра, подключенного в тот же пятивыводной штуцер, что и реле. Полагается, что вся система уже собрана и готова к первому запуску, при необходимости уже набрана вода до обратного клапана, исключая холостой ход насоса, а в накопительном баке уже есть минимальный объем воды.

Перед настройкой следует выбрать:

• максимально допустимое давление в системе;
• минимальное давление;
• давление воздушной камеры гидроаккумулятора со спущенной водой.

Перед настройкой необходимо снять крышку с датчика и подготовить соответствующие по размеру торцевые ключи для регулировочных гаек.

Порядок действий следующий:

1. Включить насос для заполнения бака.
2. При достижении показания манометра до требуемого максимального значения, например 3 атм, выключить вручную насос. Если реле сработало раньше времени, то прокрутить гайку основной пружины по часовой стрелке на один-два оборота и повторить данный пункт.
3. При установившемся давлении в системе на максимальном уровне прокрутить гайку основной пружины против часовой стрелки до тех пор, пока не сработает реле на отключение. Так установится верхний порог срабатывания.
4. Открыть любой кран в доме и дождаться, пока показание манометра не достигнет требуемого нижнего порога срабатывания. Его устанавливают на 10% больше, чем давление воздушной камеры гидроаккумулятора.
5. Если во время спуска воды реле уже сработало, то прокрутить гайку меньшей пружины против часовой стрелки, если реле не срабатывало, то прокрутить по часовой стрелке, пока не прозвучит щелчок срабатывания реле.
6. Включить насос и проверить верность установки верхнего порога, если он завышен или занижен, окончательно отрегулировать, подтянув или отпустив гайку на пол-оборота согласно пункту 3.
7. Спустить воду через кран, пока не сработает нижний порог, и насос опять включится. Свериться с требуемым значением и при наличии отклонений повторить настройку согласно пункту 5.

Электронное реле

Наряду с механическим реле давления применяются и электронные реле. Чаще они представляют собой полноценный блок управления насосом, включающим устройство плавного пуска и защитного срабатывания и, соответственно, установки верхнего и нижнего порога срабатывания в эксплуатационном режиме.

Для настройки используются регулировочные болты, расположенные на корпусе устройства. Для удобства вокруг болтов часто наносится маркировка и метки для ориентирования по заданным давлениям.

Особых преимуществ электронные реле не дают, однако обладают меньшими габаритами и не издают посторонних звуков при срабатывании, хоть это и не актуально при установке непосредственно возле насоса.

udobnovdome.ru

Электронный регулятор давления воды для насоса

Приобретая комплект насосного оборудования, владелец получает реле давления воды для насоса. Устройство замечательно тем, что позволяет наполнить гидробак в автоматическом режиме, избавляя хозяина от лишних хлопот. При этом не стоит забывать, что электронный регулятор давления требует внимания: правильно подключить, настроить под потребности конкретной системы водоснабжения и время от времени следить за состоянием реле не помешает. Пренебрежение простыми правилами приведет к поломке всей станции.

Обзор необходимых понятий

Чтобы разобраться в устройстве, необходимо понимать все функциональные возможности элемента

Чтобы разобраться в устройстве, необходимо понимать все функциональные возможности элемента. Посредством регулятора включается и отключается устройство подачи воды в накопитель. При этом профессионалы советуют запомнить следующие обозначения:

1. Давление включения/нижнее (Рвкл), которое замыкает контакты реле для насоса погружного или скважинного типа. Назначение: включение реле и поступление потока жидкости в бак. Настройка от производителя стандартная составляет не более 2,5 -3 бар;
2. Перепад давления (ΔР)— это разница показателей между входным и выходным значением. Цифра должна быть не более допустимого напора выключения, при котором станция может прекратить свою работу. Стандартные настройки составляют не более 5 бар;
3. Гидроаккумулятор или накопительный бак – резервуар, оснащенный резиновой «грушей», куда накачивается определенный объем воздуха. Чем больше давление в резиновом элементе, тем сильнее «груша» давит на поток воды, проталкивая жидкость в систему.

Важно! Закачивать воздух в «грушу» можно обычным автомобильным насосом, но строго соблюдая допустимые объемы воздуха.

Немного иначе устроены баки с мембранами: резервуар делится на 2 части мембраной из определенного материала, в одну половину закачивается воздух, который давит на жидкость, поступающую в другую половину бака.

Как проверить давление в баке?

Электронные манометры хорошо себя зарекомендовали

У пользователей часто возникает вопрос: зачем проверять давление? Ответ прост: чтобы настроить регулятор напора воды в баке раз и навсегда. А сделать это можно только зная, что именно показывает прибор нового оборудования. Поэтому, после приобретения насосной станции важно проверить стандартный показатель, предоставленный производителем прибора. Показатель должен быть не менее 1,5 атм. При меньшей цифре насосное оборудование либо очень долго транспортировалось и потеряло часть воздуха, либо есть утечка. Проверка производится автомобильным манометром с частой шкалой.

Рекомендуем к прочтению:

Есть модели насоса, где присутствует свой пластиковый манометр, однако показания часто сбиваются и не могут считаться надежными. Электронные манометры хорошо себя зарекомендовали, но покупать дорогой прибор ради одной настройки регулятора непрактично.

Теперь процесс работы:

1. Снять декоративный колпачок с ниппеля;
2. Подсоединить манометр;
3. Снять показания.

Важно! Чем меньше запас давления в системе, тем больший запас воды можно создать в баке.

Хороший напор потока появляется уже при 1,5 атм., а для дачи или маленького частного дома хватит давления не более 1 атм. Высокий же показатель напора заставляет реле включаться чаще, быстрее изнашивая систему, зато напор будет не меньшим, чем в обычной городской квартире и можно будет принять душ, запустить стиралку. При всех плюсах большого давления, специалисты не советуют перекачивать «грушу», чтобы не испортить гидроаккумулятор, но и недокачивать до 1 атм., также не стоит. Определив один раз приемлемый уровень показателя, проще всего придерживаться именно этой цифры, время от времени подкачивая или стравливая объем воздуха.

Правильная настройка реле давления

Чтобы настроить реле давления, нужно выполнить некоторые действия

Чтобы настроить реле давления, нужно выполнить следующие действия:

Рекомендуем к прочтению:

1. Снять крышку, увидеть две пружины, оснащенные гайками: большую и малую;
2. Поворотом большой гайки отрегулировать нижнее давление;
3. Поворотом малой гайки выставить разницу показателей.

Важно! Точка отсчета – положение большой пружины, по которому выставляется малая.

4. Подключить бак к системе и включить работу насоса для воды. При этом обязательно наблюдать показания манометра.

Теперь остается лишь совместить цифры с допустимыми уровнями давления, указанными в паспорте прибора и просмотреть нормы расхода воды. Настраивая реле лучше не превышать границы норм, чтобы минимизировать поломку прибора. Предельной точкой напора считается цифра, когда давление расти перестало.

Обычные бытовые насосы не обладают достаточной мощностью для закачки бака с превышением предельных значений, допустимая разница составляет до 2 атм., что обеспечивает оптимальную эксплуатацию техники. И как только манометр покажет нужное количество атмосфер в нижнем давлении, станцию нужно отключать. Теперь важно отрегулировать реле давления:

• Осторожно вращательными движениями поворачивать гайку малой пружины до тех пор, пока механизм не включится в работу;
• Открыть воду, чтобы она полностью вытекла из системы;
• Как только заработает электронный регулятор давления, нижнее значение будет достигнуто;
• Выровнять большую гайку для фиксации нижнего предела давления и снова включить насос, ожидая подъема давления до нужного нижнего уровня;
• Подстроить малую гайку и теперь гидроаккумулятор уже полностью готов к работе.

Важно! Давление при запуске насоса в работу не может быть ниже, чем на 0,1-0,3 атм. показаний давления в пустом гидробаке.

В заключение

Покупка насоса для воды – дело достаточно простое, если вы заранее определились с функционалом и объемом работ

Покупка насоса для воды – дело достаточно простое, если вы заранее определились с функционалом и объемом работ. И чем точнее будет настроено электронное реле, тем дольше прослужит оборудование, причем без дальнейшего вмешательства со стороны пользователя. Если комплектация насоса не включает наличие реле, отдать предпочтение именно электронному варианту будет намного практичнее:

1. Как и механическое устройство, электронный компонент может быть подстроен вручную;
2. В отличие от механического реле, электронное не сбивается в настройках и сохраняет параметры в случае длительных простоев оборудования;
3. Электронный компонент с преобразователем работает с любыми типами насосов;
4. Обладает функцией тонкой настройки давления включения/выключения;
5. Поддерживает постоянный уровень показаний вне зависимости от напора воды.

Считается, что электронное реле дороже и сложнее в управлении, но при должном терпении настроить показания получится даже у начинающего мастера. А цена окупится безупречным функционалом прибора и постоянным комфортным напором в насосной станции.

vodakanazer.ru

Электронное реле давления воды для насоса | Электирика в доме и квартире

электронное реле давления воды для насоса

Электронное реле давления для насоса.

Pavel_A 24-02- 19:31

Здравствуйте.

Есть система — насос, гидроаккумулятор, механическое реле. Не устраивают перепады давления в системе и частое включение насоса (маленький гидроаккумулятор). Нужно электронное реле давления, что бы поддерживалось постоянное давление. Загуглил интернет — выбор большой, цены от 1500 до 10000. Кто сталкивался, что посоветуете?

Небольшой итог:

В ходе беседы выяснилось, что существуют следующие системы управления насосом:

Механическое реле давления типа РДМ-5. Достоинства: цена, простота, работает со всеми типами насосов. Недостатки: перепады давления, малофункциональность (нет защиты).

Механическое реле сухого хода типа LP-3. Достоинства: цена, простота, работает со всеми типами насосов. Недостатки: малофункциональность (работает только для защиты).

Комбинированное механическое реле давления с защитой от сухого хода. Достоинства: цена, простота, работает со всеми типами насосов. Недостатки: перепады давления, сложность механической части.

Достоинства: работает со всеми типами насосов, имеет возможность тонкой настройки давления включения/выключения. Недостатки: перепады давления, отсутствие защиты, цена по сравнению с механическим реле.

Электронно-механический датчик потока типа Brio-2000, Акваробот турби, ESPA Kit и т.п. Достоинства: относительная простота, отсутствие перепадов давления при пользовании водой. Недостатки: Усложненная схема, работает не со всеми типами насосов.

Электронно-механическое реле давления с датчиком потока типа Акваробот турби-М2. Достоинства: относительная простота, работает со всеми типами насосов. Недостатки: Усложненная схема, перепады давления.

Электронное реле давления с датчиком потока типа Акваробот турбипресс, brio top. Достоинства: работает со всеми типами насосов, имеет возможность тонкой настройки давления включения/выключения. Недостатки: Достаточно сложная конструкция, надо выбирать между перепадами давления либо исключеним функции реле давления.

Электронное реле с частотным преобразователем для управления мощностью насоса и поддержания постоянного давления в системе независимо от расхода типа Sirio Enty 230. Достоинства: работает со всеми типами насосов, имеет возможность тонкой настройки давления поддерживает постоянное давление в системе не зависимо от расхода воды. Недостатки: сложная конструкция, цена.

B8F761 24-02- 20:14

У меня были частые включения насоса при поврежденной груше гидроаккумуллятора.

Пардон, если очевидную мысль выскажу:

Выключаете водяной насос

Открываете кран

Подкачиваете возздух до 1.5 бар, пока вода из крана не перестанет течь — груша должна быть пуста. Если ГА тяжелый, или вода продолжает течь тонкой струйкой -меняете грушу

При давлении на воздушной стороне пустого ГА 1.5 бар выставляете на реле гистерезис включения 1.5-3.5 бар.

Капитан очевидность

Про электронное реле, поддерживающее постоянное давленние не слышал, но, если таковое имеется, то, наверрное с частотным управлением скорости вращения насоса?

И без гидроаккумулятора в системе?

Pavel_A 24-02- 22:41

цитата: Originally posted by B8F761:

У меня были частые включения насоса при поврежденной груше гидроаккумуллятора.

С этим всё в порядке. Меня не устраивают перепады давления в 1 атм при работе механического реле. Ставить редуктор тоже не вариант, т.к. надо будет повышать давление в гидробаке и получится слишком высокое.

цитата: Originally posted by B8F761:

Про электронное реле, поддерживающее постоянное давленние не слышал, но, если таковое имеется, то, наверрное с частотным управлением скорости вращения насоса?

И без гидроаккумулятора в системе?

Да, именно так. Гидроаккумулятор по желанию небольшого объёма.

Только никак не разберусь в моделях, описание везде скудное. Покупатели задают вопросы, а продавцы твердят сухие фразы из теххарактеристик, которые ничего не значат и не говорят о функциях устройства. В инструкциях никто не пишет про частотник (толи это комерческая тайна, толи всех за дибилов держат).

Или вот ещё инструкция от китайца — тут вообще не понятно зачем эта приблуда нужна и что она делает.

Вот и пытаюсь найти пользователей, что бы рассказали как оно в деле.

B8F761 25-02- 08:56

Чтоб разговор поддержать

Будучи теоретеГом в данном предмете позволю себе, тем не менее, усомнится в эффективности преобразователя частоты — обычно это значительные потери,ведущие к перегреву обмоток и снижению ресурса насоса (?).

Pavel_A 25-02- 09:44

цитата: Originally posted by B8F761:

Позволю себе также предположить, что вариация давления доставляет вам дискомфорт по прчине колебаний температуры душа? Ксли так, то, возможно, оправдана установка смесителя с термостатом?

Да, т.к. горелка газовой колонки завязана на давление воды. При уменьшении давления подача газа снижается сильнее, чем надо и температура воды снижается. Смеситель с термостатом — дороги и он инерционен.

цитата: Originally posted by B8F761:

озволю себе, тем не менее, усомнится в эффективности преобразователя частоты — обычно это значительные потери,ведущие к перегреву обмоток и снижению ресурса насоса

Такие системы применяются на хороших насосных станциях, служат они долго и беспроблемно.

Почему должен снижаться ресурс? Повышение частоты недопустимо. При понижении частоты мощность насоса снижается, греться будет меньше. Хотя я тоже теоретег в этом вопросе.

-У меня скваженный насос в колодце 14 лет висит

-Есть график потерь в зависимости от частоты. Минимум — на 50 Гц

-Газовая колонка да, это аргумент. Давно была, в квартире. Сейчас -водонакопительный нагреватель -нет проблем с температурой душа, несмотря на гистерезис реле. Смеситель самый простой.

Жаль, что не смог помочь , удачи!

handmade 25-02- 10:35

подпишусь, вдруг придут гуры и насоветуют чего путного

мои мысли следующие:

к обычному насосу никакая частотная приблуда не подойдет. кпд ее будет никхую. грунфосы уже в основе конструкции мотора заточены под такое управление.

в случае ТС можно попробвать хитрость, врезать дополнительный повышающий насос перед газовой колонкой (тысячи их на рынке, стоит недорого), а основной настроить так чтоб включался реже, поставить побольше ГА, и кстати проверить его исправность как уже писали.

к обычному насосу никакая частотная приблуда не подойдет. кпд ее будет никхую..

Плевать на КПД, мне не часами воду качать, готов переплатить за удобство.

цитата: Originally posted by handmade:

в случае ТС можно попробвать хитрость, врезать дополнительный повышающий насос перед газовой колонкой (тысячи их на рынке, стоит недорого), а основной настроить так чтоб включался реже, поставить побольше ГА, и кстати проверить его исправность как уже писали.

Как вариант можно, но не хочется усложнять. Тогда уж поставить большой гидроаккумулятор (дорого), накачивать его до 3,5-4 атм и использовать редуктор, настоеный на 1,5- 2 атм.

Pavel_A 25-02- 11:04

Вот пообщался с представителем педролло, всё плохо, не так как я себе представлял:

Ринат

Здравствуйте, могу ли я Вам чем-то помочь?

Здравттвуйте. А расскажите, пожалуйста, на каком принципе основана работа электронного регулятора давления насоса. Например Easy Small? Каким образом регулируется производительность/давление насоса?

Ринат

регулятор включает насос когда начинается разбор воды и выключает когда разбор закончился и насос создал макс. давление в трубе. Не ограничивает верхнее давление — сколько насос выдаст столько и будет на выходе

рекомендуется в основном для полива,для установки в доме рекомендуем бак гидроаккумулятор для сглаживания скачков давления

т.е. насос всегда будет работать с повышеной нагрузкой?

Ринат

смотря что за насос и какая у него задача

водоснабжение дома. насос 700 ватт (производительность 4500 л/час, макс давление 4,3 атм при нулевом расходе).

Если открыть клапан в унитазе, получается, что насос будет работать на полную мощность, создавая давление в системе 4+ атм, при расходе несколько литров в минуту?

Есть ли в этом реле частотный регулятор, что бы регулировать обороты двигателя?

Ринат

да вы правы этот регулятор будет не будет ограничивать верхнее давление

и выдавать макс.напор засчёт чего будут скачки давления — вариант ставить бак для сглаживания, частотного регулятора нет

Ясно. Спасибо.

wolfo 25-02- 17:42

цитата: Originally posted by Pavel_A:

Или вот ещё инструкция от китайца — тут вообще не понятно зачем эта приблуда нужна и что она делает.

Сосед по даче подобную поставил — собственно пользы — включать насос открытием крана

www.ebay.com/itm/Digita. =item259dc15914 )

Покупал подобные на давление и на вакуум, в эксплуатацию еще не запустил, но с кнопками вроде разобрался

Уникальное устройство для автоматизации насоса или насосной станции #8212 Электронный регулятор давления воды на вводе водопровода

Проблема бесперебойной подачи воды, в отсутствие центрального водопровода, толкает на нестандартные решения, и такие подходы, как правило, находят своих почитателей. Так, например, находясь на даче или садовом участке для временного проживания, а также полива, без водопровода не обойтись. Даже если вода и поступает, то в строго отведенное время.

Здесь на помощь придутся кстати – насос для воды либо насосная станция, использующие электронный регулятор давления воды после себя, тем самым обеспечивая автоматику. По сути, контролируется включение насоса, а редуктор давления и перепускной клапан поддерживают давление на обозначенном уровне, не оставляя трубопровод без воды.

Электронный регулятор давления воды на вводе водопровода

Организуя домашнюю водопроводную сеть, через вырытую скважину или колодец, водоем, электронный регулятор давления воды на вводе в буквальном смысле превращает ваше жилье в полноценный благоустроенный объект. Цена на это приспособление не дороже, чем подобные с механической регулировкой, а возможностей в несколько раз больше.

Электронный регулятор давления воды на вводе перед точкой водоразбора незаменим в быту. Только малая часть преимуществ электронного автоматического реле:

• Простота монтажа.

• Легкость настроек.

• Полная автоматика.

• Защита насоса.

• Широта применения.

Схема подключения, установка и настройка электронного реле

Многие перед покупкой устройства задаются вопросом, как настроить регулятор давления воды и каков принцип его действия. На самом деле все просто. Адаптация электронного регулятора значительно удобней своих аналогов. В настройки датчика реле давления устанавливаются два параметра:

1. Минимальное давление на старт.

2. Максимальное – на выключение.

Кроме того, электронный регулятор давления может работать в каскаде с другими, разветвляя водоснабжение. Типичным применением является конструирование после реле давления, подающим воду ниже максимального предела давления.

Представим ситуацию, когда кран открывается. Во-первых, давление в системе сразу снижается. Во-вторых, достигается минимальный уровень на электронном реле. совершается запуск. В-третьих, закрыв кран, нагнетается величина на отключение. Все, насос обесточен. Гениальное в простом, не правда ли?

Особенности электронного регулятора давления воды

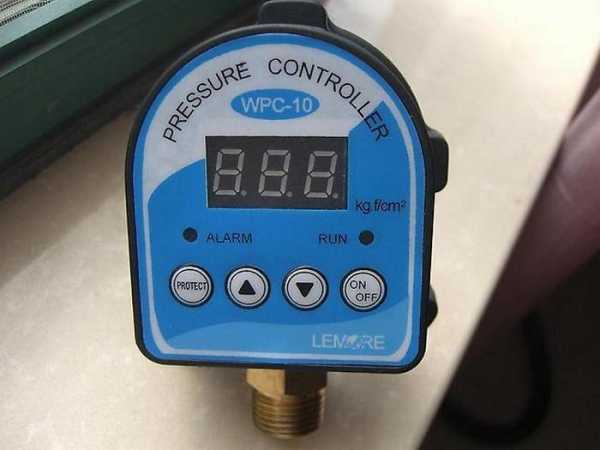

Электронное реле состоит из нескольких простых элементов:

#8212 дисплей-манометр

#8212 четыре кнопки управления

#8212 светодиодная индикация работы прибора.

Выбор одной из кнопок посередине запускает установку минимального значения запуска и предельного для выключения. Вся информация отображается на дисплее, служащим одновременно и манометром. Кнопкой с левого края прибор защищается от изменения установок, что весьма актуально для семей с детьми или случайного нажатия. А правая крайняя переключает меню, включает или выключает аппарат.

Понять, что оборудование работает, помогает зеленая мерцающая лампочка справа (Run). Когда все выключено, горит постоянным цветом. Если времени для заполнения системы недостаточно сигнализирует красная лампа (Alarm).

Прежде чем устанавливать электронный регулятор давления воды на вводе водопровода в дом, убедитесь, что ваш насос или насосная станция подходит под характеристики поддерживаемого давления и мощности.

Интернет-магазин насосов

Wilo — насосы для воды, насосы высокого давления, насосы на отопление, дренажные насосы

Salmson — циркуляционные насосы для систем отопления

Grunbeck — оборудование для обработки питьевой воды

Spirotech — сепараторы воздуха, сепараторы шлама, гидрострелки

Grundfos — глубинные насосы, насосы для скважины

Italtecnica — реле давления для насоса, реле протока

HИИ ПЕ — шкафы управления насосами, датчик уровня воды

Unidelta — полиэтиленовые трубы, трубы ПВХ, фитинги

WaCS — реле давления насоса, частотный преобразователь

F.A.R.G. — поплавковые клапаны, редукторы давления, фильтры

Источники: http://guns.allzip.org/topic/89/1524018.html, http://ip-video.su/%D1%80%D1%83%D0%B1%D1%80%D0%B8%D0%BA%D0%B8/umnyiy-dom/unikalnoe-ustroystvo-dlya-avtomatiz/, http://www.pompa.kiev.ua/ru/automatic_pump_control/water_pump_relay/electronic_pressure_switch.html

Комментариев пока нет!

postrojkin.ru

Датчик реле давления (для управления насосом): регулировка

Содержание

В системе водоснабжения частных домостроений требуется устанавливать датчики давления воды. Такие небольшие устройства позволяют оборудованию функционировать в соответствующем режиме и реже ломаться. Иногда прибор давления необходимо заменять. А народные умельцы, решившие собрать насосную станцию своими руками, должны будут установить датчик для управления самостоятельно.

Необходимо обязательно соблюдать правила настройки и подключения прибора. Также можно приобрести дренажные насосы со встроенными датчиками уровня.

Назначение реле давления

Насосы обычно не оснащают автоматикой, позволяющей контролировать и управлять работой водяного насоса. Но включать и отключать циркуляционный насос автономно нужно, ведь ручное управление требует постоянного внимания жильцов. Реле давления воды для насоса — важная деталь насосной станции, которая позволит обеспечить необходимый контроль над системой и сохранить нужный диапазон давления, что обеспечивает равномерный напор воды.

Виды датчиков реле давления серии ДРД

Верно настроенные верхний и нижний уровни смогут обеспечить периодическое отключение насоса, что продлевает срок его службы и обеспечивает безаварийную работу.
к меню ↑

Устройство прибора

Реле контроля представляет собой блок, имеющее пластиковый кожух. Внутри корпуса расположены две пружины,  «отвечающие» за настройку величины крайнего положения (значений включения насоса и его отключения). Реле давления воды функционально соединяется с гидроаккумулятором, содержащим воду и сжатый воздух, соприкосновение сред осуществляется через гибкую эластичную мембрану. В рабочем положении вода из резервуара через разделительную перегородку оказывает определённое давление на воздух. При расходе воды происходит уменьшение её объема и снижение давления. Когда давление достигает установленного на приборе значения, циркуляционный насос включается и происходит закачивание воды в резервуар до значения, установленного на второй пружине.
к меню ↑

Виды датчиков

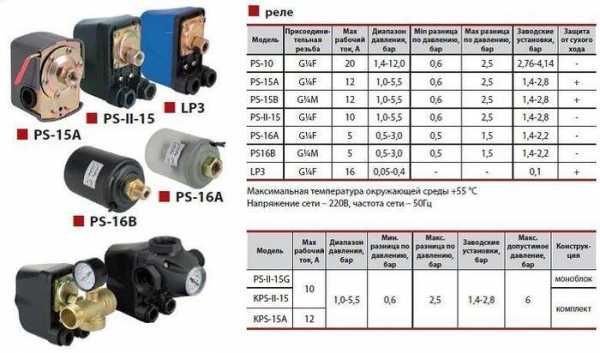

Перед приобретением реле давления необходимо выбрать оптимальное оборудование с учётом бюджета и личных потребностей. Наиболее доступные и недорогие – механические. Самый простой из них датчик реле уровня механический поплавковый. Но электронные имеют много преимуществ:

• возможность с высокой точностью установить нужные параметры, выбрав необходимый диапазон включения и отключения оборудования;
• мгновенное отключение датчика при прекращении забора воды в бак благодаря контроллеру потока;
• оснащены датчиком потока воды, блокирующим работу насоса при отсутствии воды;
• длительный срок эксплуатации.

Механические реле более требовательны, им необходима регулярная разборка, чтобы подкручивать ослабленные пружины. Ещё один недостаток механического реле — сложность регулировки порогов срабатывания, требующая разборки и использования ключей.

Электронным приборам не требуется разборка, что намного улучшает условия эксплуатации и исключает необходимость выполнение таких работ.

Электронное реле давления воды

Электронное реле можно быстро установить без использования специальных инструментов. Инструкция, имеющаяся в комплекте, даёт возможность и не опытному владельцу надёжно прикрепить реле к насосу.

Электронное реле дороже механического моделей, но цена в полной мере соответствует качеству.
к меню ↑

Как выбрать?

Для эффективной и правильной работы важна точность показаний прибора и длительность его работы без замены или ремонта. Основные факторы, влияющие на пригодность реле давления:

• характеристики среды, в которой используются реле уровня воды;
• условия окружающего пространства;
• диапазон давления;
• необходимая точность и чувствительность.

При выборе реле давления нужно обращать внимание на: вид и диапазон давления, степень защиты прибора, наличие термокомпенсации:

1. Рекомендуется приобретать датчики реле разности давления, которые предназначены для использования в быту. Максимально давление в системе должно быть не больше 4 атм. Рабочий диапазон давлений, который подходит для сантехнических приборов и аппаратов составляет 1,4 – 2,8 атм.
2. Необходимо учесть, что при большей разнице между минимальным и максимальным давлением в гидроаккумуляторе будет находиться больший объём воды, и насос будет реже включаться.
3. Советуют покупать датчик реле потока жидкости популярных компаний. Использование поддельных устройств неизвестных фирм может отрицательно повлиять на функционирование всей системы и привести к поломке оборудования или аварии.
4. Возле датчика протока воды для насоса необходимо обязательно установить манометр высокого качества и контролировать давление в системе даже при отсутствии внешних проявлений нарушения работ.

к меню ↑

Схемы подключения

Существует два способа подключения реле перепада давления. Производитель всегда указывает рекомендуемый в сопроводительных документах, но лучше будет ознакомиться с имеющимися схемами. При монтаже необходимо соблюдение такой последовательности: сначала реле подключают к водопроводу, а потом к электросети.

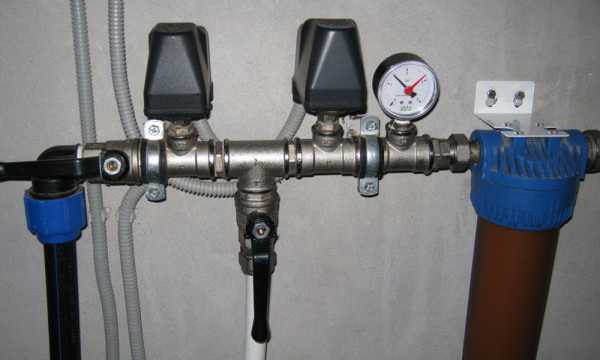

Датчики реле давления воды в системе водоснабжения

1 схема. Датчик давления воды монтируют на трубопровод. Монтаж выполняют с использованием тройника, который соединен с переходящим штуцером (можно использовать отводной шланг).

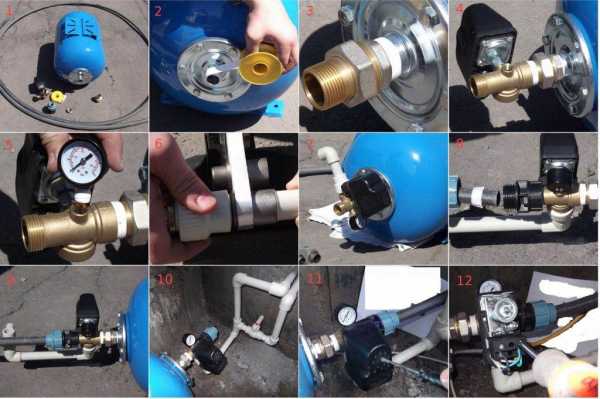

2 схема. Гидроаккумулятор оснащают штуцером с 5 выходами, к которым подсоединяют: трубопровод для забора воды, реле, манометр, трубопровод для подачи воды в дом, и гидроаккумулятор. Реле соединяют с насосом и электропитанием 220 В.

Для обоих вариантов справедливы следующие рекомендации:

• герметизация резьбовых соединений использованием пеньковой подмотки, герметика или ФУМ-ленты. Для выполнения соединения необходимо вращение прибора на фитинге, но можно применить соединение «американка»;
• подключение к сети нужно выполнить, используя кабель, сечение которого выбирают согласно мощности насоса (обычно применяют оборудование не больше 2 кВт, для которого хватает проводника с сечением 2,5 кв. мм). На подключающих клеммах обычно имеется маркировка для более простого монтажа, но при отсутствии маркировки назначение каждой клеммы просто определить по схеме. При наличии клеммы для заземления оборудование необходимо обязательно заземлить. Все нюансы определяются прилагающейся к технике схеме подключения насоса с реле давления.

к меню ↑

Регулировка реле давления воды (видео)

 Главная страница » Насосы

byreniepro.ru
