Схема электронного счетчика электроэнергии — Всё о электрике в доме

Принцип работы электросчетчика

1. Какие виды электросчетчиков бывают
2. Принцип работы индукционного счетчика
3. Принцип работы электрон ного счетчика электроэнергии

В каждую электрическую сеть квартиры или частного дома подключается электросчетчик, учитывающий потребленную электроэнергию. Отличительной особенностью данного прибора является его последовательное подключение. Это позволяет определять в полном объеме количество тока, проходящего через его обмотки. Принцип работы электросчетчика зависит от того, к какому типу относится тот или иной прибор.

Какие виды электросчетчиков бывают

В быту используются три вида счетчиков:

1. Механические или индукционные, несмотря на простоту и дешевизну, они отличаются большими погрешностями, невозможностью тарификации и другими недостатками.
2. Электрон ные счетчики обладают явными преимуществами в виде высокой точности, удобного интерфейса и многих других полезных функций.
3. Третий вид приборов учета относится к гибридным устройствам, в которых имеется механическая и электрон ная часть. Они используются достаточно редко, поэтому более подробно следует рассмотреть два первых типа электросчетчиков.

Принцип работы индукционного счетчика

Еще совсем недавно индукционные счетчики были неотъемлемой частью электрических сетей в квартирах. Счетное устройство в этих приборах представлено вращающимся алюминиевым диском и цифровыми барабанами, отображающими показатели расхода электроэнергии в реальном времени.

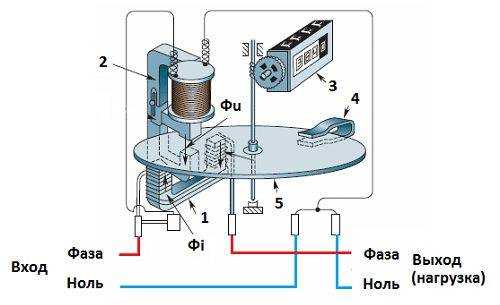

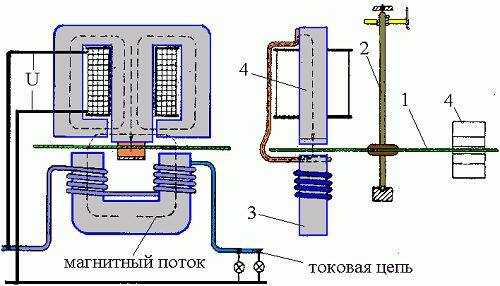

Принцип действия подобных устройств достаточно простой. Электромагнитное поле, возникающее в катушках счетчика, взаимодействует с диском, выполняющим функцию подвижного токопроводящего элемента. В однофазном индукционном счетчике выполняется параллельное подключение одной из катушек к обмотке напряжения, которая служит сетью переменного тока. Другая катушка подключается последовательно на участке между обмоткой тока или нагрузкой и генератором электроэнергии.

Действие токов, протекающих по обмоткам, приводит к созданию переменных магнитных потоков, пересекающих вращающийся диск. Их величина составляет пропорцию между потребляемым током и входным напряжением. В соответствии с законом электромагнитной индукции в самом диске происходит возникновение вихревых токов, протекающих по направлению магнитных потоков.

Вихревые токи и магнитные потоки начинают взаимодействовать между собой в диске. В результате, появляется электромеханическая сила, которая и приводит к созданию вращающегося момента. Таким образом, возникает пропорция между полученным вращающимся моментом и произведением двух магнитных потоков, возникающих в обмотках тока и напряжения, умноженных на синус сдвига фазы между ними.

Нормальная работа индукционного электросчетчика возможна только при условии фазового сдвига, равного 90 градусам. Такой сдвиг можно получить, разложив магнитный поток обмотки напряжения на две части. Получается, что диск прибора вращается с частотой, пропорциональной активно потребляемой мощности. Поэтому непосредственный расход электроэнергии будет находиться в пропорции с количеством оборотов диска. Полученные данные о потреблении передаются на механическое счетное устройство, ось которого связана с осью подвижного диска с помощью зубчатой передачи. Такая конструкция обеспечивает синхронное вращение обоих элементов.

Принцип работы электрон ного счетчика электроэнергии

До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микро электрон ики, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электрон ные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.

Для электрон ных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности. Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф.

Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.

Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.

Работает многотарифный электрон ный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.

Таким образом, принцип действия электросчетчика в электрон ном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.

Принцип работы электронного счетчика

Для расчёта электрической энергии, потребляемой за определённый период времени, необходимо интегрировать во времени мгновенные значения активной мощности. Для синусоидального сигнала мощность равна произведению напряжения на ток в сети в данный момент времени. На этом принципе работает любой счётчик электрической энергии. На рис. 1 показана блок-схема электромеханического счётчика.

Рис. 1. Блок-схема электромеханического счетчика электрической энергии

Реализация цифрового счётчика электрической энергии (рис. 2) требует специализированных ИС, способных производить перемножение сигналов и предоставлять полученную величину в удобной для микроконтроллера форме. Например, преобразователь активной мощности — в частоту следования импульсов. Общее количество пришедших импульсов, подсчитываемое микроконтроллером, прямо пропорционально потребляемой электроэнергии.

Рис. 2. Блок-схема цифрового счетчика электрической энергии

Не менее важную роль играют всевозможные сервисные функции, такие как дистанционный доступ к счётчику, к информации о накопленной энергии и многие другие. Наличие цифрового дисплея, управляемого от микроконтроллера, позволяет программно устанавливать различные режимы вывода информации, например, выводить на дисплей информацию о потреблённой энергии за каждый месяц, по различным тарифам и так далее.

Для выполнения некоторых нестандартных функций, например, согласования уровней, используются дополнительные ИС. Сейчас начали выпускать специализированные ИС — преобразователи мощности в частоту — и специализированные микроконтроллеры, содержащие подобные преобразователи на кристалле. Но, зачастую, они слишком дороги для использования в коммунально-бытовых индукционных счётчиках. Поэтому многие мировые производители микроконтроллеров разрабатывают специализированные микросхемы, предназначенные для такого применения.

Перейдём к анализу построения простейшего варианта цифрового счётчика на наиболее дешёвом (менее доллара) 8-разрядном микроконтроллере Motorola. В представленном решении реализованы все минимально необходимые функции. Оно базируется на использовании недорогой ИС преобразователя мощности в частоту импульсов КР1095ПП1 и 8-разрядного микроконтроллера MC68HC05KJ1 (рис. 3). При такой структуре микроконтроллеру требуется суммировать число импульсов, выводить информацию на дисплей и осуществлять её защиту в различных аварийных режимах. Рассматриваемый счётчик фактически представляет собой цифровой функциональный аналог существующих механических счётчиков, приспособленный к дальнейшему усовершенствованию.

Рис. 3. Основные узлы простейшего цифрового счетчика электроэнергии

Сигналы, пропорциональные напряжению и току в сети, снимаются с датчиков и поступают на вход преобразователя. ИС преобразователя перемножает входные сигналы, получая мгновенную потребляемую мощность. Этот сигнал поступает на вход микроконтроллера, преобразующего его в Вт·ч и, по мере накопления сигналов, изменяющего показания счётчика. Частые сбои напряжения питания приводят к необходимости использования EEPROM для сохранения показаний счётчика. Поскольку сбои по питанию являются наиболее характерной аварийной ситуацией, такая защита необходима в любом цифровом счётчике.

Алгоритм работы программы (рис. 4) для простейшего варианта такого счётчика довольно прост. При включении питания микроконтроллер конфигурируется в соответствии с программой, считывает из EEPROM последнее сохранённое значение и выводит его на дисплей. Затем контроллер переходит в режим подсчёта импульсов, поступающих от ИС преобразователя, и, по мере накопления каждого Вт·ч, увеличивает показания счётчика.

Рис. 4. Алгоритм работы программы

При записи в EEPROM значение накопленной энергии может быть утеряно в момент отключения напряжения. По этим причинам значение накопленной энергии записывается в EEPROM циклически друг за другом через определённое число изменений показаний счётчика, заданное программно, в зависимости от требуемой точности. Это позволяет избежать потери данных о накопленной энергии. При появлении напряжения микроконтроллер анализирует все значения в EEPROM и выбирает последнее. Для минимальных потерь достаточно записывать значения с шагом 100 Вт·ч. Эту величину можно менять в программе.

Схема цифрового вычислителя показана на рис. 5. К разъёму X1 подключается напряжение питания 220 В и нагрузка. С датчиков тока и напряжения сигналы поступают на микросхему преобразователя КР1095ПП1 с оптронной развязкой частотного выхода. Основу счётчика составляет микроконтроллер MC68HC05KJ1 фирмы Motorola, выпускаемый в 16-выводном корпусе (DIP или SOIC) и имеющий 1,2 Кбайт ПЗУ и 64 байт ОЗУ. Для хранения накопленного количества энергии при сбоях по питанию используется EEPROM малого объёма 24С00 (16 байт) фирмы Microchip. В качестве дисплея используется 8-разрядный 7-сегментный ЖКИ, управляемый любым недорогим контроллером, обменивающийся с центральным микроконтроллером по протоколу SPI или I2C и подключаемый к разъёму Х2.

Реализация алгоритма потребовала менее 1 Кбайт памяти и менее половины портов ввода/вывода микроконтроллера MC68HC05KJ1. Его возможностей достаточно, чтобы добавить некоторые сервисные функции, например, объединение счётчиков в сеть по интерфейсу RS-485. Эта функция позволит получать информацию о накопленной энергии в сервисном центре и отключать электричество в случае отсутствия оплаты. Сетью из таких счётчиков можно оборудовать жилой многоэтажный дом. Все показания по сети будут поступать в диспетчерский центр.

Определённый интерес представляет собой семейство 8-разрядных микроконтроллеров с расположенной на кристалле FLASH-памятью. Поскольку его можно программировать непосредственно на собранной плате, обеспечивается защищённость программного кода и возможность обновления ПО без монтажных работ.

Рис. 5. Цифровой вычислитель для цифрового счетчика электроэнергии

Ещё более интересен вариант счётчика электроэнергии без внешней EEPROM и дорогостоящей внешней энергонезависимой ОЗУ. В нём можно при аварийных ситуациях фиксировать показания и служебную информацию во внутреннюю FLASH-память микроконтроллера. Это к тому же обеспечивает конфиденциальность информации, чего нельзя сделать при использовании внешнего кристалла, не защищённого от несанкционированного доступа. Такие счётчики электроэнергии любой сложности можно реализовать с помощью микроконтроллеров фирмы Motorola семейства HC08 с FLASH-памятью, расположенной на кристалле.

Переход на цифровые автоматические системы учёта и контроля электроэнергии — вопрос времени. Преимущества таких систем очевидны. Цена их будет постоянно падать. И даже на простейшем микроконтроллере такой цифровой счётчик электроэнергии имеет очевидные преимущества: надёжность за счёт полного отсутствия трущихся элементов; компактность; возможность изготовления корпуса с учётом интерьера современных жилых домов; увеличение периода поверок в несколько раз; ремонтопригодность и простота в обслуживании и эксплуатации. При небольших дополнительных аппаратных и программных затратах даже простейший цифровой счётчик может обладать рядом сервисных функций, отсутствующих у всех механических, например, реализация многотарифной оплаты за потребляемую энергию, возможность автоматизированного учёта и контроля потребляемой электроэнергии.

none Опубликована: 2006 г. 0 0

Основное назначение этого прибора сводится к постоянному измерению потребляемой мощности контролируемого участка электрической схемы и отображению ее величины в удобном для человека виде. Элементная база использует твердотельные электронные компоненты, работающие на полупроводниках или микропроцессорных конструкциях.

Такие приборы выпускают для работы с цепями тока:

1. постоянной величины;

2. синусоидальной гармонической формы.

Приборы учета электроэнергии постоянного тока работают только на промышленных предприятиях, эксплуатирующих мощное оборудование с большим потреблением постоянной мощности (электрифицированный железнодорожный транспорт, электромобили…). В бытовых целях они не используются, выпускаются ограниченными партиями. Поэтому в дальнейшем материале этой статьи их рассматривать не будем, хотя принцип их работы отличается от моделей, работающих на переменном токе, в основном конструкцией датчиков тока и напряжения.

Электронные счетчики мощности переменного тока изготавливаются для учета энергии электрических устройств:

1. с однофазной системой напряжения;

2. в трехфазных цепях.

Конструкция электронного счетчика

Вся элементная база располагается внутри корпуса, снабженного:

клеммной колодкой для подключения электрических проводов;

панелью ЖКИ дисплея;

органами управления работой и передачи информации от прибора;

печатной платой с твердотельными элементами;

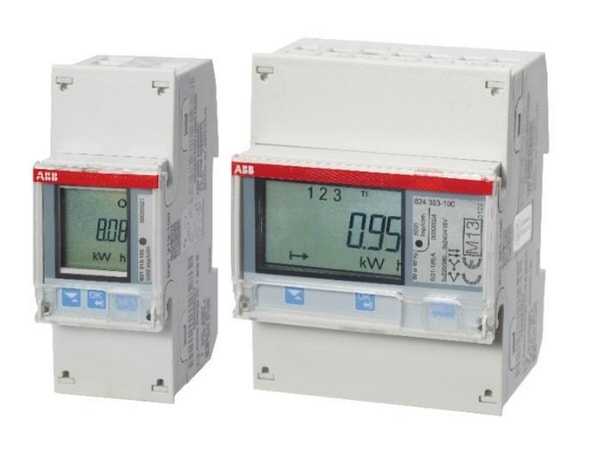

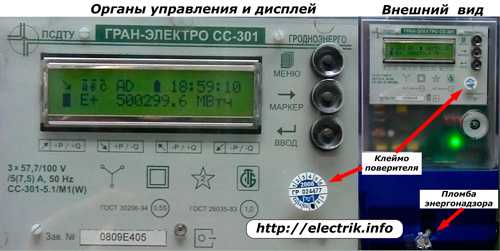

Внешний вид и основные пользовательские настройки одной из многочисленных моделей подобных устройств, выпускаемых на предприятиях республики Беларусь, представлен на картинке.

Работоспособность такого электросчетчика подтверждается:

нанесенным клеймом поверителя, подтверждающим прохождение метрологической поверки прибора на испытательном стенде и оценке его характеристик в пределах заявленного производителем класса точности;

ненарушенной пломбой предприятия энергонадзора, ответственного за правильное подключение счетчика к электрической схеме.

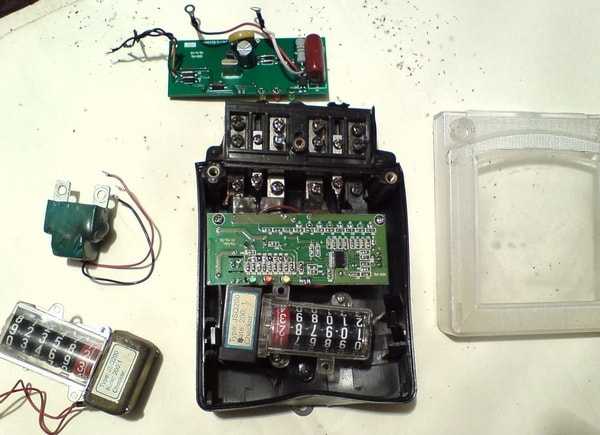

Внутренний вид плат подобного прибора показан на картинке.

Здесь нет никаких движущихся и индукционных механизмов. А наличие трех встроенных трансформаторов тока, используемых в качестве датчиков с таким же количеством явно просматриваемых каналов на монтажной плате, свидетельствуют о трехфазной работе этого устройства.

Электротехнические процессы, учитываемые электронным счетчиком

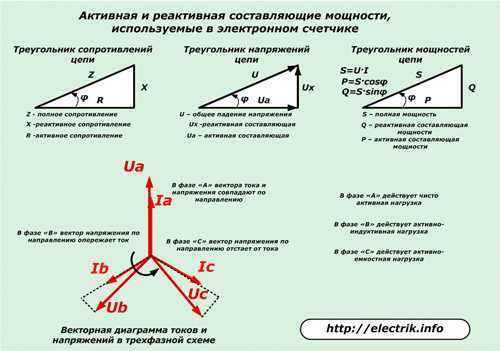

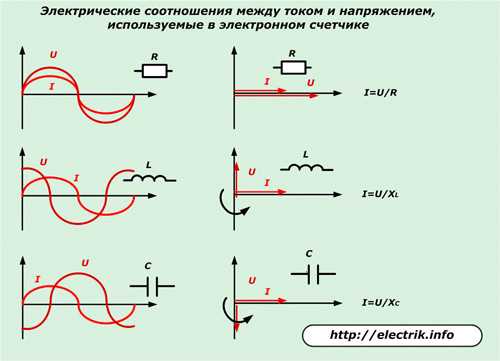

Работа внутренних алгоритмов трехфазных или однофазных конструкций происходит по одним и тем же законам, за исключением того, что в 3-х фазном, более сложном устройстве, идет геометрическое суммирование величин каждого из трех составляющих каналов.

Поэтому принципы работы электронного счетчика будем преимущественно рассматривать на примере однофазной модели. Для этого вспомним основные законы электротехники, связанные с мощностью.

Ее полная величина определяется составляющими:

реактивной (суммы индуктивной и емкостной нагрузок).

Ток, протекающий по общей цепи однофазной сети, одинаков на всех участках, а падение напряжения на каждом ее элементе зависит от вида сопротивления и его величины. На активном сопротивлении оно совпадает с вектором проходящего тока по направлению, а на реактивном отклоняется в сторону. Причем на индуктивности оно опережает ток по углу, а на емкости — отстает.

Электронные счетчики способны учитывать и отображать полную мощность и ее активную и реактивную величину. Для этого производятся замеры векторов тока с напряжением, подведенных на его вход. По значению отклонения угла между этими входящими величинами определяется и рассчитывается характер нагрузки, предоставляется информация обо всех ее составляющих.

В различных конструкциях электронных счетчиков набор функций неодинаков и может значительно отличаться своим назначением. Этим они кардинально выделяются от своих индукционных аналогов, которые работают на основе взаимодействия электромагнитных полей и сил индукции, вызывающих вращение тонкого алюминиевого диска. Конструктивно они способны замерять только активную или реактивную мощность в однофазной либо трехфазной цепи, а значение полной — приходится вычислять отдельно вручную.

Принцип измерения мощности электронным счетчиком

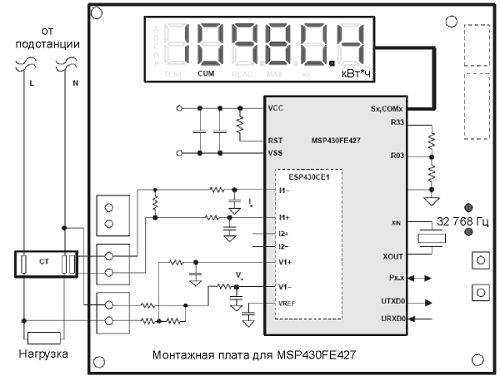

Схема работы простого прибора учета с выходными преобразователями показана на рисунке.

В нем для замера мощности используются простые датчики:

тока на основе обычного шунта, через который пропускается фаза цепи;

напряжения, работающего по схеме широко известного делителя.

Сигнал, снимаемый таким датчиками, мал и его увеличивают с помощью электронных усилителей тока и напряжения, после которых происходит аналогово-цифровая обработка для дальнейшего преобразования сигналов и их перемножения с целью получения величины, пропорциональной значению потребляемой мощности.

Далее производится фильтрация оцифрованного сигнала и вывод на устройства:

Применяемые в этом схеме входные датчики электрических величин не обеспечивают измерения с высоким классом точности векторов тока и напряжения, а, соответственно, и расчет мощности. Эта функция лучше реализуется измерительными трансформаторами.

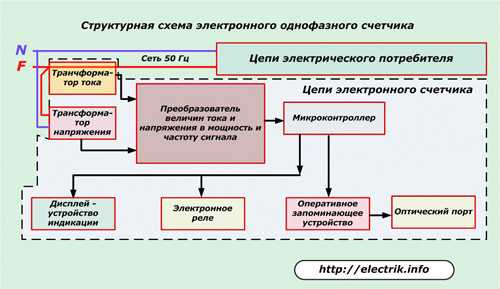

Схема работы однофазного электронного счетчика

В ней измерительный ТТ включен в разрыв фазного провода потребителя, а ТН подключен к фазе и нулю.

Сигналы с обоих трансформаторов не нуждаются в усилении и направляются по своим каналам на блок АЦП, осуществляющий преобразование их в цифровой код мощности и частоты. Дальнейшие преобразования выполняет микроконтроллер, осуществляющий управление:

ОЗУ — оперативным запоминающим устройством.

Через ОЗУ выходной сигнал может передаваться дальше в канал информации, например, с помощью оптического порта.

Функциональные возможности электронных счетчиков

Низкая погрешность измерения мощности, оцениваемая классом точности 0,5 S или 02 S разрешает эксплуатировать эти приборы в целях коммерческого учета использованной электроэнергии.

Конструкции, предназначенные для замеров в трехфазных схемах, могут работать в трех или четырехпроводных электрических цепях.

Электронный счетчик может непосредственно подключаться к действующему оборудованию или иметь конструкцию, позволяющую использовать промежуточные, например, высоковольтные измерительные трансформаторы. В последнем случае, как правило, осуществляется автоматический перерасчет измеряемых вторичных величин в первичные значения тока, напряжения и мощности, включая активную и реактивную составляющие.

Счетчик фиксирует направление полной мощности со всеми ее составляющими в прямом и обратном направлении, хранит эту информацию с привязкой ко времени. При этом пользователю можно снимать показания энергии по ее приращению за определенный период времени, например, текущие или выбранные из календаря сутки, месяц или год либо — накоплению на определенное назначенное время.

Фиксация значений активной и реактивной мощности за определенный период, например, 3 или 30 минут, как и быстрый вызов ее максимальных значений в течение месяца значительно облегчает анализ работы энергетического оборудования.

В любой момент можно просмотреть мгновенные показатели активного и реактивного потребления, действующего тока, напряжения, частоты в каждой фазе.

Наличие функции многотарифного учета энергии с использованием нескольких каналов передачи информации расширяет условия коммерческого применения. При этом создаются тарифы для определенного времени, например, каждого получаса выходного либо рабочего дня по сезонам или месяцам года.

Для удобства работы пользователя на дисплее выводится рабочее меню, между пунктами которого можно перемещаться, используя рядом расположенные органы управления.

Электронный счетчик электроэнергии позволяет не только считывать информацию непосредственно с дисплея, но и просматривать ее через удаленный компьютер, а также осуществлять ввод дополнительных данных или их программирование через оптический порт.

Установка пломб на счетчик производится в два этапа:

1. на первом уровне доступ внутрь корпуса прибора запрещается службой технического контроля завода после изготовления счетчика и прохождения им государственной поверки;

2. на втором уровне пломбирования блокируется доступ к клеммам и подключенным проводам представителем энергоснабжающей организации или энергонадзора.

Все события снятия и установки крышки оборудованы сигнализацией, срабатывание которой фиксируется в памяти журнала событий с привязкой ко времени и дате.

Система паролей предусматривает ограничение пользователей к доступу информации и может содержать до пяти ограничений.

Нулевой уровень полностью снимает ограничения и позволяет просматривать все данные местно или удаленно, синхронизировать время, корректировать показания.

Первый уровень пароля дополнительного доступа предоставляется работникам монтажной или эксплуатационной организации систем АСКУЭ для наладки оборудования и записи параметров, не оказывающих влияние на коммерческие характеристики.

Второй уровень пароля основного доступа назначается ответственным работником энергонадзора на счетчике, прошедшем наладку и полностью подготовленном к работе.

Третий уровень основного доступа дается работникам энергонадзора, осуществляющим снятие и установку крышки со счетчика для доступа к его клеммным зажимам или проведению удаленных операций через оптический порт.

Четвертый уровень предоставляет возможности установки аппаратных ключей на плату, удаление всех установленных пломб и возможность работы через оптический порт для усовершенствования конфигурации, замены калибровочных коэффициентов.

Приведенный перечень возможностей, которыми обладает электронный счетчик электроэнергии, является общим, обзорным. Он может выставляться индивидуально и отличаться даже на каждой модели одного производителя.

Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Источники: http://electric-220.ru/news/princip_raboty_ehlektroschetchika/2016-09-19-1064, http://cxem.net/house/1-148.php, http://electrik.info/device/970-kak-ustroen-i-rabotaet-elektronnyy-schetchik-elektroenergii.html

electricremont.ru

Разновидности электросчетчиков и схемы подключения электросчетчиков

Электрический счетчик — электроизмерительный прибор, предназначенный для учета расхода электрической энергии переменного или постоянного тока, которая измеряется в кВт/ч или А/ч.

Электросчетчики применяются там, где осуществляется легальное потребление электроэнергии и есть возможность экономить деньги, отслеживая ее потребление за определенный промежуток времени.

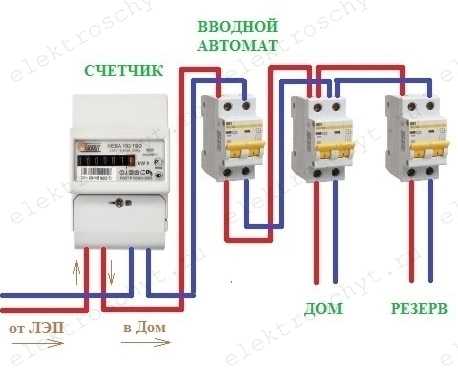

Схема подключения электросчетчика прямого включения.

Электросчетчики выпускаются однофазные или трехфазные. Включаются в сеть через измерительные трансформаторы тока (непрямого включения) и без них (прямого включения). Для включения в сеть напряжением до 380 В применяются счетчики на ток от 5 до 20 А. В настоящее время в основном используются два типа электросчетчиков – индукционные и электронные. При этом первых гораздо больше, поскольку они устанавливались до середины 90-х годов.

Возникает вопрос, какой счетчик лучше — индукционный или электронный? Чтобы ответить на него, надо понимать, какие задачи на него будут возложены, кроме простого списывания показаний. Нужны ли будут различные функции, заложенные в большинстве электронных счетчиков.

Трёхфазный счётчик электроэнергии.

Принцип работы индукционного электросчетчика заключается во взаимодействии магнитных сил катушек индуктивности тока и напряжения с магнитными силами алюминиевого диска, в результате взаимодействия число оборотов диска прямо пропорционально отражает расход электроэнергии счетным механизмом. Индукционные счетчики являются устаревшими, не поддерживают многотарифный учет и возможность дистанционной передачи показаний.

В отличие от индукционных счетчиков, электронные счетчики построены на основе микросхем, не содержат вращающихся частей и производят преобразование сигналов, поступающих с измерительных элементов, в пропорциональные величины мощности и энергии. Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками, имеют больший межповерочный интервал.

На лицевой стороне счетчика указывается число оборотов диска (для индукционного счетчика) или количество импульсов (для электронного), соответствующее 1 кВт?ч электроэнергии. Например, 1 кВт?ч – 1250 оборотов диска. Количество потребленной электроэнергии в этом случае прямопропорционально числу оборотов диска.

Основные параметры

Класс точности – основной технический параметр электросчетчика. Он указывает на уровень погрешности измерений прибора. До середины 90-х годов все устанавливаемые в жилых домах счетчики имели класс точности 2.5 (максимально допустимый уровень погрешности составлял 2,5%). В 1996 году был введен новый стандарт точности приборов учета, используемых в бытовом секторе – 2.0. Именно это стало толчком к повсеместной замене индукционных счетчиков на более точные, с классом точности 2.0

Также важным параметром электросчетчика является тарифность. До недавнего времени все электросчетчики, применяемые в быту, были однотарифными. Современные счетчики позволяют вести учет по зонам суток и даже по временам года.

Двухтарифные счетчики дают возможность платить за электроэнергию меньше — в установленное время они автоматически переключаются на ночной тариф, который почти вдвое ниже дневного. Двухтарифная система предлагает отдельные тарифы для дня (с 7:00 до 23:00) и ночи (с 23:00 до 7:00).

Схема подключения электросчетчика прямого включения.

Самые современные модели могут перестраиваться на любую тарифную политику. Например, если энергетики решат сделать скидки по выходным, то воспользоваться ими смогут лишь владельцы счетчиков, способных поддерживать несколько тарифов. Тарифы и время режимов вводятся представителем электроснабжающей организации, которые ставят электросчетчик на учет, пломбируют его и дают разрешение на использование.

Сегодня все новые дома еще на стадии строительства оборудуются автоматизированными системами учета электроэнергии АСКУЭ, которые предоставляют жителям возможность производить учет электроэнергии дифференцированно по времени суток. В эту систему входят не только двухтарифные счетчики, но и аппаратура автоматики, которая позволяет программировать электросчетчики и снимать с них показания дистанционно. Если дом не оборудован автоматизированной системой учета, то можно установить двухтарифный счетчик с тарификатором.

С течением времени, из-за износа материалов, класс точности электросчетчика может меняться. Наступает время, когда электросчетчик необходимо повторно проверить на точность показаний. Период с момента первичной проверки (обычно с даты выпуска) до следующей проверки называется межповерочным интервалом. Межповерочный интервал измеряется в годах и указывается в паспорте электросчетчика. Продолжительность межповерочного интервала связана со сроком эксплуатации прибора и с гарантией на него.  Важное значение имеет возможность произвести гарантийный и послегарантийный ремонт.

Чтобы проверить правильность начисления оплаты в современном электросчетчике, уже не нужно искать старые квитанции об оплате, счетчик с соответствующей функцией покажет, сколько и в каком месяце, и по какому тарифу израсходовано электроэнергии. Вычислять в столбик разницу между показаниями за месяц уже не нужно, электросчетчик способен сам это сделать.

В настоящее время существует большой выбор электросчетчиков. Каждый из них имеет свои характеристики, различные функциональные возможности.  Конечно, не всем нужны различные функции, такая, например, как многотарифность, некоторые хотят простой, надежный и точный счетчик по разумной  цене.  В настоящее время существует большой выбор электросчетчиков,  можно выбрать именно тот, который больше подходит.

Электросчетчик однофазный индукционный однотарифный

Схема подключения однофазного (индукционного) электросчетчика.

Электросчетчик однофазный индукционный однотарифный в основном предназначен для измерения и однотарифного учета активной электрической энергии в однофазных двухпроводных цепях переменного тока.

Такие электросчетчики выбираются по классу точности, по климатическим условиям, по объединению приборов учета в АСКУЭ, по телеметрическому выходу или определенному типу интерфейса.

Однофазные двухтарифные счетчики с внешним тарификатором подразумевают обязательно использование такого тарификатора. Однофазный электросчетчик должен быть устойчив к электромагнитному воздействию.

Имеет высокую надежность и долговечность, изготавливается из материалов, не поддерживающих горение,  срок службы не менее 30 лет, выпускаются как в классическом корпусе черного цвета, так и в корпусе из прозрачного материала.

Предназначен для эксплуатации в электроустановках административных, жилых и общественных зданий, производственных помещений,  коттеджей, дач, торговых киосков, магазинов, гаражных кооперативов и т.п. при снабжении потребителей электроэнергии от однофазной электросети.

Электросчетчик трехфазный электронный многотарифный

Электросчетчик трехфазный электронный многотарифный имеет встроенный цифровой интерфейс, встроенный тарификатор.

Схема подключения электрического счетчика.

Обеспечивает учет активной и реактивной электроэнергии в одно- или многотарифном  режимах суммарно по всем фазам или может осуществлять учёт активной энергии по каждой фазе отдельно. На жидкокристаллическом дисплее индицируются- значения активной и реактивной электрической энергии, измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз, измерение по каждой фазе — тока, напряжения, частоты, cos ф, углов между фазными напряжениями.

Такой электросчетчик поддерживает передачу данных измерений по силовой сети, по интерфейсам — CAN, RS-485. Может передаваться вся доступная информация. Имеется возможность программировать счётчик в режим суммирования фаз «по модулю» для предотвращения хищения электроэнергии при нарушении фазировки подключения,  имеется возможность корректировать внутренние часы электросчетчика.

Предназначен для эксплуатации в электроустановках административных, жилых и общественных зданий, производственных помещений,  коттеджей, дач, магазинов, гаражных кооперативов и т.п. при снабжении потребителей электроэнергии от трехфазной электросети.

Расчет мощности нагрузки

Иногда возникает необходимость узнать, сколько потребляют отдельные электроприборы  в данный момент времени. Для этого необходимо отключить ненужные приборы, включить нужные. Далее посчитать количество оборотов диска или количество импульсов за одну минуту в зависимости от типа счетчика и рассчитать по формуле:
W = (n * 60)/(Imp * t), кВт

где W — потребляемая мощность за час, n — количество импульсов или оборотов диска за определенный период времени, Imp — количество импульсов или оборотов диска, соответствующих 1 кВт*ч, t — время в минутах.

Схемы подключения электросчетчика

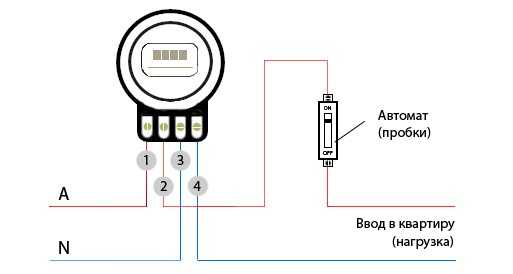

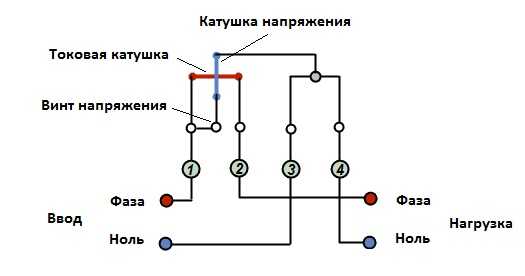

Схема подключения однофазного (индукционного) электросчетчика.

Схема однофазного счетчика электрической энергии.

Фазный провод и токовая катушка обозначены красным цветом; нулевой провод и катушка напряжения обозначены синим цветом.

Схема подключения трехфазного электросчетчика прямого действия (подключения).

Подключение трехфазного электросчетчика.

Фаза «А» обозначена желтым цветом, фаза «В» — зеленым, фаза «С» — красным, нулевой провод «N» — синим цветом; L1, L2, L3 — токовые катушки; L4, L5, L6 — катушки напряжения; 2, 5, 8 — винт напряжения; 1, 3, 4, 6, 7, 9, 10, 11 — клеммы для подключения электропроводки к счетчику.

Схема подключения трехфазного электросчетчика через трансформаторы тока.

Схема подключения трёхфазного электросчётчика через трансформаторы тока.

Поделитесь полезной статьей:

fazaa.ru

Счетчик электроэнергии. Виды и работа. Применение и особенности

Счетчик электроэнергии – это измерительный прибор для учета расхода потребляемого электричества. В зависимости от модификации устройство может работать в сетях постоянного или переменного тока. Единицей исчисления потребления выступает кВт/ч или А/ч.

Классификация счетчиков

Счетчики принято делить по трем критериям:

• Типу измеряемой величины.
• Способу подключения.
• Конструкции.

При выборе необходимо обращать внимание на все три критерия, подбирая оптимальный прибор под требуемые параметры электрической сети и уровня потребления энергии.

Разновидности по типу измеряемой величины

Классификация счетчиков по типу измеряемой величины является самой простой для понимания даже человеку, который далек от знаний о принципе работы электросетей. Все приборы разделяют на однофазные и трехфазные. Однофазный счетчик электроэнергии предназначен для подключения к сетям переменного тока 220 В, 50 Гц. Трехфазные устройства работают с электросетями 380 В, 50 Гц. При этом они могут проводить измерения и при подключении в однофазной сети.

Однофазные приборы можно встретить в любой квартире или доме. Именно они рассчитаны для бытового пользования. Трехфазные устройства в большинстве случаев применяются на промышленных объектах, где проложена трехфазная электросеть, требуемая для работы мощного оборудования. В зависимости от модификации трехфазные счетчики могут иметь подключение на три или четыре провода.

Классификация по способу подключения

По способу подключения счетчики разделяются всего на две группы. Существуют приборы прямого включения и трансформаторного. Первые напрямую подсоединяются в сеть, а вторые нуждаются в подключении со специальным трансформатором, который включается в цепь перед самим счетчиком.

Разновидности по конструкции

Современные счетчики бывают в 3 вариантах конструкции:

• Индукционные.
• Электронные.
• Гибридные.

Индукционный счетчик

Индукционный (механический) счетчик электроэнергии имеет внутри неподвижные токопроводящие катушки, создающее магнитное поле. Получаемое от них поле влияет на подвижный элемент, представляющий собой диск, работающий по принципу проводника для электрических токов. При прохождении электроэнергии через диск, тот под влиянием магнитного поля катушек начинает оборачиваться, тем самым запуская механизм с таблом для подсчета. Чем интенсивнее проходящий ток, тем диск вращается быстрее. Механизм подсчета устройства спроектирован таким образом, чтобы определенное количество оборотов соответствовало изменению одного показателя на циферблате.

Механические приборы теряют свою актуальность, поскольку их конструкция является далеко не совершенной против более современных электронных счетчиков.

К недостаткам индукционных измерителей можно отнести:

• Невозможности дистанционного снятия показаний.
• Однотарифное измерение.
• Низкая чувствительность.
• Недостаточная защита от кражи электроэнергии.

Зачастую индукционные счетчики неспособны правильно рассчитывать уровень потребляемой энергии. Довольно часто при наличии слабого потребления, к примеру, при горении индикатора в блоке зарядного устройства телефона или бытового прибора, находящегося в режиме ожидания, счетчик вообще не реагирует, хотя и происходит минимальное потребление энергии. Кроме этого, отдельные модификации измерителей имеют совершенно противоположные проблемы. При включении мощного потребителя их диск оборачивается значительно быстрее реального уровня потребления энергии.

К преимуществам механических счетчиков можно отнести их действительно длительный срок эксплуатации и полную независимость от скачков электроэнергии. Они дешевые и довольно надежные. Но их класс точности соответствует уровню 2-2,5%, что является довольно низким в сравнении с электронными приборами.

Электронный счетчик электроэнергии

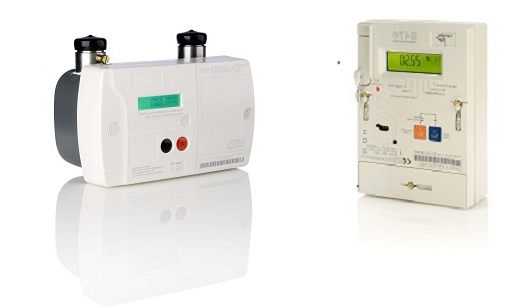

Электронный счетчик работает по иному принципу. В нем токи воздействуют на специальные электронные элементы, которые преображают их в импульсы. Количество импульсов пропорционально фактическому объему пропущенной энергии. В качестве считывающего механизма может применяться электронное или электромеханическое устройство, которое выводит данные на ЖК-дисплей. Электронные счетные элементы подходят для приборов, которые устанавливаются внутри квартир и домов. Электромеханический механизм применяется на счетчиках, монтируемых на фасадах зданий.

Главное преимущество таких приборов в их высокой точности. Они корректно отображают то количество энергии, которое пропустили для потребителей. Кроме этого, их электронные составляющие позволяют вести учет энергии по нескольким тарифам. То есть, они способны запоминать информацию о том, сколько энергии было употреблено в дневное время, а сколько в ночное. Это позволяет проводить оплату за потребляемое электричество по нескольким тарифам, если это предусмотрено договором с компанией поставщиком.

Данные приборы имеют продолжительный межповерочный период. В зависимости от производителя счетчик нуждается в сдаче на поверку раз в 4-16 лет.

Электронный счетчик имеет в своей конструкции энергонезависимые часы и счетные элементы, которые сохраняют данные в случае исчезновения напряжения в сети. Благодаря этому при включении после аварийного обесточивания вся информация об уровне использованной электроэнергии не будет обнуляться. При этом такие приборы имеют собственное программное обеспечение, которое проводит автоматическую корректировку времени, что важно в случае подсчета в нескольких тарифах. Также такие устройства имеют защиту от несанкционированного доступа, которая фиксирует такие попытки в журнале событий.

Электронные счетчики имеют высокий класс точности, который составляет не менее 1%. Такие приборы позволяют провести дистанционную проверку показателей без необходимости доступа в дом. Благодаря этому контролеру не обязательно заходить в квартиру, что особенно удобно, если жильцы в рабочие дни не присутствуют дома. Все же электронный счетчик электроэнергии имеет и недостаток, который выражается в высокой стоимости. Провести ремонт таких устройств значительно дороже, чем механических. Данные приборы весьма чувствительны к перепадам напряжения. В случае аварийной ситуации вполне вероятно перегорание прибора, что потребует его замены.

Гибридные счетчики

Сосуществует гибридный счетчик электроэнергии, который представляет собой прибор, сочетающий в себе элементы индукционного и электронного устройства. Проходимость потребляемой энергии считывается путем вращения диска, а показания выводятся на электронный циферблат. Такие счетчики, в отличие от чисто индукционных, способны проводить подсчет по тарифам.

Технические параметры электросчетчиков

Многие модели счетчиков, предназначенные для работы в одинаковых условиях, отличается между собой по точности и прочим характеристикам. Главным техническим параметром электросчетчика является точность. До 1995 годов все приборы имели максимально допустимый уровень погрешности 2,5%. После 1996 года требования к производителям счетчиков ужесточили, после чего для частного сектора начали устанавливаться приборы с погрешностью 2%. При этом счетчики старого образца являются не редкостью и эксплуатируются до сих пор с прохождением поверки. Все выпускаемые сейчас приборы учета имеют погрешность не более 2%. Обычно можно встретить счетчики с классом точности 0,5, 1 и 2%.

Кроме погрешности важным параметром является пропускная способность. Бытовые счетчики, рассчитанные на максимальный уровень потребления 5А и должны эксплуатироваться только в тех случаях, когда не применяются мощные электроприборы, потребляемые больше энергии. Если счетчик электроэнергии перегрузить, то может произойти короткое замыкание. Специально для этого он оснащается электрическими автоматическими выключателями, которые рассоединяют цепь для предотвращения таких последствий. Частым явлением стала установка более мощных автоматов, для предотвращения аварийного отключения с целью возможности питания более энергоемких потребителей. Такие приемы запрещены и противоречат технике безопасности. В случае если необходимо интенсивное потребление энергии нужно обратиться в компании по электроснабжению с заявлением об установке более мощного счетчика рассчитанного на ток до 20А или более, если подается 380В.

Особенности пломбирования

Счетчик электроэнергии, как и любой другой прибор учета, оснащается пломбами, которые нельзя нарушать, поскольку за это предусмотрены штрафы. В однофазных счетчиках устанавливается две пломбы. Одна затягивается на креплении кожуха, для предотвращения его разбора, а вторая на зажимной крышке. Кроме этого если прибор снимался для прохождения поверки, на нем могут быть установлены дополнительные пломбы, подтверждающие его пригодность и отсутствие постороннего вмешательства после проверки работоспособности.

Похожие темы:

tehpribory.ru

выбираем лучший вариант для экономии денег

Развитие технологий делает нашу жизнь проще и легче, там, где раньше использовался человеческий труд, теперь можно использовать разнообразные гаджеты, тем самым облегчая себе жизнь. Но у каждой медали есть обратная сторона – все эти гаджеты потребляют электроэнергию. Старые счетчики электроэнергии, в принципе, справлялись со своей основной задачей – измерять количество затраченной энергии. Но они не способны, ввиду низкого класса своей точности измерить потребление электрического тока на низких мощностях, например, когда устройства находятся в режиме ожидания. Именно поэтому, государство, теми или иными способами, пытается заставить потребителей заменить любые старые счетчики на новые, с более высоким коэффициентом точности, чтобы списывать деньги за любые потребления электрического тока. В этой статье мы обсудим нюансы выбора – какой электросчетчик купить, виды электросчетчиков, на что обратить внимание при покупке.

Что из себя представляют электросчетчики и какие они бывают?

Счетчик электрической энергии – это электроизмерительный прибор учёта, необходимый для исчисления и фиксации потребляемой в домашних условиях или на промышленных предприятиях электроэнергии. Грамотно подобрать электросчетчик – не такая уж и простая задача, как может показаться на первый взгляд. Большинство продавцов, пользуясь тем, что подавляющая масса клиентов не имеют достаточно глубоких знаний в этой сфере и имеют достаточно поверхностное понимание того, что им нужно, стараются продать наиболее выгодное для себя оборудование. То есть, придя в магазин за квалифицированным советом по приобретению устройства учёта потребляемого электрического тока, вполне возможно, что вы уйдёте не с лучшим подходящим вам вариантом, а с залежалым товаром со склада, или наоборот, с моделью очень дорогой, обладающей функционалом, который вам совершенно не понадобится. Чтобы не допустить такой ситуации, мы обсудим нюансы выбора такого устройства, как электросчетчик.

Современный рынок переполнен всевозможными вариациями счетчиков, чтобы вы не затерялись в этом многообразии, разберём их основные виды. Итак, в первую очередь, электросчетчики различаются по принципу своей работы и бывают двух типов:

1. Индукционный электросчетчик. В принцип работы индукционного электросчетчика заложено электромагнитное поле, создаваемое двумя установленными в счетчик катушками – катушкой тока и катушкой напряжения. Магнитное поле катушек заставляет вращаться диск, который собственно и приводит в движение механизм, производящий счет потребляемой электроэнергии. Чем выше потребляемый электрический ток и напряжение в электросети, тем быстрее вращается диск и растут показания счетчика. Преимущество индукционных счетчиков – их цена, интервал между очередными поверками, надежность и очень долгий срок службы. К недочетам работы индукционного счетчика можно отнести не самую высокую точность расчёта потребления электроэнергии. Коэффициент точности таких счетчиков не превышает класса 2.

2. Электронный счетчик. Принцип работы электронного электросчетчика строится на базе полупроводниковой техники и электросхем. Электронный счетчик напрямую измеряет электрический ток и напряжение, передавая полученные данные в цифровом виде на индикатор в память счетчика.


   У этого типа электросчетчиков много достоинств – компактность, возможность многотарифного учета (о котором мы поговорим чуть позже), возможность инсталляции в системы автоматизированного коммерческого учёта за счет наличия стандартных интерфейсов.

   Также есть возможность перехода к более высокому коэффициенту точности – более высокий класс точности может быть достигнут путём замены и использования специализированных микросхем. Удобная считываемость информации за счет использования цифрового индикатора, коррекция показаний счетчика, препятствующая воровству электроэнергии – тоже немаловажные плюсы применения электронных счетчиков. Из минусов – более высокая стоимость при более низкой надежности, чем у индукционных аналогов.

Какой лучше всего подойдёт именно Вам? На что обратить внимание и что учесть при выборе.

Итак, какой из этих двух типов электросчетчиков выбрать вам? Давайте чуть-чуть углубимся в историю. В плане создания приборов учёта электрического тока, мы перенимаем зарубежный опыт, где первые электросчетчики были произведены гораздо раньше, чем аналогичные были собраны у нас. Зато мы имели возможность научиться на чужом опыте – ведь после создания и тестов электронных вариантов, их принялись устанавливать повсеместно – ведь они были компактнее, точнее и современнее. Но, спустя некоторое время, пришлось пересмотреть свои инициативы – оказалось, что электронные электросчетчики менее надежны и нуждаются в быстром сервисе. В итоге, все эти нюансы привели к определенному балансу между использованием индукционных и электронных счетчиков за рубежом. Нам лишь оставалось примерить на себя действующую модель.

Что касается учета потребления электроэнергии в нашей стране, нужно знать, что с первого января 1996 года вступил в силу ГОСТ, признающий счетчики с коэффициентом точности ниже класса 2,5 и током менее 30 ампер вне закона. В 2000 году вышел приказ РАО «ЕЭС России», предписывающий устанавливать такие счетчики везде в сфере ЖКХ, включая общедомовые электросчетчики.

Итак, что касается того, какой вариант выбрать вам – нужно проанализировать предстоящие условия учета потребления электроэнергии. Если вы будете ставить прибор в квартире – то вам точно нет смысла переплачивать большие деньги за очень высокие коэффициенты точности, ровно как нет необходимости и во внедрении автоматизированного учёта. Для установки в квартире будет достаточно приобрести индукционный электросчетчик током больше 50 Ампер и с классом точности выше 2,0. Такого прибора будет более чем достаточно для ведения учета в квартире, а его простота, стоимость и долговечность должны стать для вас главными аргументами при покупке.

Помимо деления на типы по принципу действия, электросчетчики могут быть однофазными и трехфазными. В чем разница, спросите вы. Разница в том, что электросеть в вашем доме, а значит и в вашей квартире, может быть проведена двумя способами:

1. Первый вариант – это однофазная сеть. Определить это можно по количеству жил в подводимом к вашему вводному автомату кабелю. Если жил две (фаза и ноль), то вам нужен однофазный электросчетчик прямого включения, рассчитанный на напряжение 220 Вольт, что обязательно будет указано на его панели.
2. Второй вариант – к вашему вводному автомату подведен кабель с четырьмя жилами (три фазы и один ноль). Логично, что для учета потребляемой электроэнергии в квартире, где такой кабель, нужно вести с помощью трехфазного электросчетчика прямого подключения, рассчитанного на напряжение 380 Вольт (это так же обязательно будет указано на его панели). Трёхфазный счетчик прямого подключения может учитывать и в режиме одной фазы, давая абсолютно правильные показания. Но существует один нюанс – проверяющий инспектор может не одобрить и не опломбировать такой счетчик для учета потребления в однофазной электросети. Имейте это ввиду, ведь это человеческий фактор и вы можете просто не суметь договориться с инспектором.

Определились с необходимым типом. На что еще обратить внимание, прежде, чем совершить покупку. Различия тарификации, способы сэкономить, используя многотарифные и умные счетчики.

Помимо перечисленных видов электросчетчиков, они так же делятся на разные типы по следующим функциям и особенностям: по способу подключения – бывают прямого включения и использующие трансформаторы тока, по классу напряжения – стандартные 220\380 Вольт и 100 Вольт, по возможностям тарификации – однотарифный, двухтарифный и многотарифный счетчики.

Первые два разделения не особо важны при использовании в квартире, так отличающиеся по классу напряжения (100 Вольт) от привычных электросчетчиков, как раз таки и используют трансформаторы тока при подключении, так как используются на объектах, получающих электрический ток от высоковольтных линий, и их общая нагрузка превышает 100 Ампер. В квартире будут использоваться электросчетчики с напряжением 220 и 380 Вольт. Трансформатор же необходим для понижения тока нагрузки при подаче в общедомовой счетчик, так как суммарные токи потребления просто-напросто сожгут любой счетчик прямого подключения. Трансформатор тока понижает потребленную электроэнергию в 20,40 или 60 раз – это называется коэффициентом трансформации, и эта величина и учитывается счетчиком. Для подсчета реально потребляемой энергии необходимо этот показатель умножить на коэффициент трансформации установленного трансформатора. Например, если счетчик показал расход 60 кВт*ч и используется трансформатор, снижающий ток нагрузки в 20 раз (коэффициент трансформации 20), то реальное потребление будет равно 60*20=1200 кВт*ч. Именно это значение в итоге будет учитываться в расчетах электроэнергии на общедомовые нужды (ОДН), а не изначальное, полученное посредством понижения тока с помощью трансформатора в соответствии с его коэффициентом.

Многотарифные (по-другому – многозонные) электросчетчики позволяют переключаться между разными тарифами оплаты электроэнергии, например дневным и ночным. Дневным считается время с 8:00 до 23:00 и потребление в это время тарифицируется дороже, чем в ночное – цифры могут существенно различаться. Именно поэтому обладатели многотарифных (а в случае разделения оплаты на два тарифа, достаточно двухтарифного) счетчиков зачастую используют приборы, потребляющие больше электроэнергии ночью – начинают стирку в ночное время, ставят воду на обогрев, или включают мощные обогревателя для обогрева помещения, выключая их с утра. Если в вашем регионе реализована такая возможность, то есть смысл сесть и внимательно всё посчитать – есть ли у вас необходимость в двухтарифном или даже многотарифном (многозонном) счетчике и сумеете ли вы экономить на электроэнергии таким образом, чтобы окупить наличие такой дополнительной функции, как многотарифность.

Есть еще так называемый «умный счетчик», который анализирует потребление электроэнергии на ежедневной основе и соответствует самым высоким требованиям к возможностям аппаратов по учёту и контролю энергопотребления. В Европе использование многозонных счетчиков набирает популярность, так как сложная многотарифность, включающая в себя различную тарификацию не просто в ключе день\ночь, но и по таким принципам, как:

• Час пик, когда потребление электроэнергии в среднем в электросети максимальное, а значит, есть дополнительная нагрузка на сети. Логично, что цифры в тарификации потребления электроэнергии в час пик будут значительно больше, чем в самое спокойное время и используя энергию в спокойное время, можно существенно экономить.
• Сезонная – особенно актуально там, где электричество используется для обогрева, многотарифный умный счетчик позволит не платить лишнего тогда, когда вы не пользуетесь «тяжелыми» для электросети аппаратами для обогрева помещений.
• Различные тарифные зоны для выходных, праздничных и будних дней – многозонный умный счетчик позволит создать гибкие условия для максимальной экономии, если вы воспользуетесь специальным калькулятором учета потребленной энергии.

Эти инновационные методы тарификации постепенно дойдут и до нашей страны. В Москве уже ведется учет времени пикового и минимального потребления в течение дня, плюс дневной и ночной тарифы. Даже в таких условиях умный счетчик позволяет сэкономить до 15-20% трат на электроэнергию, что весьма существенно.

Нюансы установки. Важные моменты при монтаже, обслуживании и контроле.

Еще один важный момент, согласно «Правилам Устройства Электроустановок», для безопасной замены счетчика, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединяемых к счетчику. То есть, перед каждым счетчиком прямого включения должен быть установлен коммутационный аппарат, с помощью которого снимается напряжение со всех фаз и замена электросчетчика происходит без угрозы удара током. Собственно, коммутационный аппарат – это электрическое устройство, предназначенное для коммутации электрической цепи и проведения тока. К коммутационным аппаратам относятся: предохранители, автоматические выключатели, рубильники и разъединители. Что касается установки коммутационного аппарата, то по правилам он должен быть установлен не более чем в 10 метрах от самого электросчетчика. В большинстве жилых домов, где электрические щитки расположены в подъезде, перед счетчиком каждой квартиры установлен вводный пакетный выключатель, а уже от него идёт распределение по групповым автоматам квартиры.

Стоит упомянуть еще о нескольких особенностях электросчетчиков, которые не так важны, чтобы зацикливать на них особенное внимание. Значность – количество цифр на табло счетчика. Самые первые счетчики имели 3 цифры, так как из энергопотребителей были только одна или несколько ламп накаливания и все. Естественно, современные счетчики имеют большую значность, 5-6 цифр, показывающие количество потребленных ватт. Еще одна, самая крайняя цифра, обычно выделена другим цветом и имеет запятую перед собой на табло – это десятые ватта. Еще одна особенность – существование двунаправленных счетчиков. С точки зрения конечного потребителя эта возможность у счетчика не интересна, так как при учете потребления в квартире учитывается только полезное прямое потребление тока.

Все выпускаемые счетчики обязательно заносятся в реестр счетчиков электроэнергии Российской федерации. В реестре можно найти счетчик по ключевым словам и дополнительным условиям отбора: наименование,  страна изготовитель, тип средства измерения. Вся эта информация в реестре находится в условно открытом доступе – то есть её можно посмотреть, но нельзя править. Чтобы убедиться в неподдельности покупаемого устройства, можно проверить его наличие в реестре.

Что касается установки общедомового электросчетчика – он должен быть установлен, согласно существующему законодательству. Зачастую, бывает так, что в многоквартирном доме кто-то не платит за электроэнергию и управляющая компания распределяет долги недобросовестных жильцов на всех остальных, согласно показаниям общедомового электросчетчика. Знайте, что они не вправе требовать от вас уплаты чужих долгов! Вы должны платить только по считываемым цифрам с электросчетчика в вашей квартире. В случае попыток навязать вам оплату чужого долга, следует напомнить работникам управляющей компании, что вы можете отстоять свою правоту в суде и порекомендовать воздействовать непосредственно на должников – отключить им электроэнергию, к примеру.

Портативный счетчик

Если вам необходимо точно знать энергопотребление какого-то определенного прибора у вас дома, можно приобрести электросчетчик в розетку. Он посчитает количество потребляемой энергии подключенного в него устройства. Счетчик в розетку поможет существенно экономить вам средства, наглядно показав, сколько энергии потребляют те или иные приборы, оставленные присоединенными к розетке. После этого исследования вы уже будете следить за тем, чтобы обесточивать те устройства, которые потребляют много электроэнергии даже в состоянии покоя или ожидания и экономить свои средства.

Нюансы монтажа в гараже и на улице. Как решить вопрос с обогревом и надлежащей эксплуатацией при использовании счетчиков в агрессивной среде.

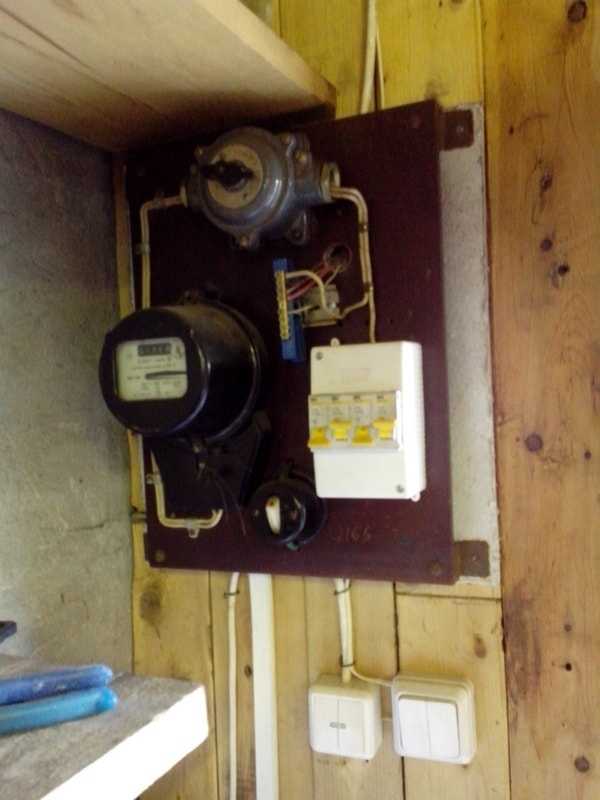

Напоследок давайте обсудим важные нюансы по электросчетчикам, устанавливаемым не в квартире. В первую очередь, нужно знать, что ответственность за наличие и правильную работу аппаратов по учёту энергопотребления, несут собственники жилья (гаража, частного дома, квартиры, любого помещения). Если требуется установка общедомового электросчетчика, она производится за счет собственников квартир в доме. Обслуживание же, в свою очередь, осуществляется работниками обслуживающей коммунальной компании и оплачивается из счетов собственников, входящих в «обслуживание и ремонт», то есть не взымается отдельно.

Если есть необходимость в электричестве в гараже – нужно провести установку согласно всем требованиям, чтобы специалист произвел проверку и опломбировку установленного счетчика. Последнее время не редки случаи, когда потребители, понадеявшись на авось, не заморачивались с внедрением прибора учёта электроэнергии. Затем, по результатам проверки, были вынуждены платить существенные штрафы или оплачивать разницу  между общим и учтённым объемами энергопотребления, так как у них не было возможности доказать свою правоту – ведь они не вели учёт потребления электроэнергии. Либо они вообще лишались доступа к электроэнергии, помимо штрафов.

Также, при установке счетчика в гараже встает вопрос об его обогреве (если гараж не кооперативный с отоплением). Обогрев электросчетчика нежелательно осуществлять по старинке – установив лампу накаливания. Они ненадежны и чувствительны к перепадам напряжения. Если она перегорит, а вы не уследите, то при наличии у вас индукционного электросчетчика, вы можете обнаружить примерзший из за конденсата диск. Если у вас электронный счетчик – то от влажности могут выгореть электронные дорожки.

Именно поэтому вопрос обогрева электросчетчика нужно решить при помощи нагревательного сопротивления, продающегося отдельно. Любой опытный электрик быстро и качественно установит вам нагревательное сопротивление для обогрева счетчика, избавив от возможных лишних трат на ремонт\замену.

Подключение и ввод в эксплуатацию

Несмотря на то, что вопросы как правильно подсоединить, включить и, если есть необходимость, разобрать электросчетчик, необходимо было бы оставить на усмотрение специалисту, обслуживающему ваш дом. Если вы хотите самостоятельно подключить и включить счетчик, чтобы инспектор только запломбировал его – можно воспользоваться инструкцией и видеоподсказками из сети интернет. Правильно подсоединить двухфазный счетчик можно следуя следующей схеме:

Схем, показывающих, как правильно включить различные счетчики в интернете очень много. Но если вы не обладаете навыками электрика, оставьте это дело профессионалу, вне зависимости от того, где вы хотите его установить – в квартире, гараже или, тем более, на улице. То же самое справедливо и для трёхфазных электросчетчиков – чтобы правильно подсоединить и включить его, лучше прибегнуть к помощи профессионала.

Что касается вопроса о том, чтобы разобрать счетчик – это сделать не сложно, вопрос лишь в целесообразности – если вы решитесь самостоятельно разобрать и внести какие-то изменения в счетчик, его дальнейшая эксплуатация может привести к неприятной ситуации. Прежде чем разобрать счетчик, подумайте, так ли это вам нужно.

Подводим итоги

В качестве небольшого итога, давайте обобщим огромный массив полученной информации. В зависимости от ваших потребностей, вы можете купить индукционный счетчик – надежный и долговечный, но весьма простой, либо электронный, который поможет вам сэкономить, если вы хотите использовать многотарифность. Учитывайте при этом изначальную разницу в стоимости – подсчитайте, выйдет ли у вас экономить и покрыть разницу между гораздо более дорогим электронным счетчиком и дешевым и простым индукционным. Независимо от того, где будет устанавливаться счетчик – в квартире, гараже, или частном доме – предупредите органы ТСЖ и вызовите инспектора, чтобы он опломбировал и зафиксировал факт установки\замены счетчика. Чтобы правильно подключить и ввести в эксплуатацию электросчетчик – воспользуйтесь услугами квалифицированного электрика. Если вы хотите замерить потребление отдельно взятого устройства дома – выберите подходящий вам счетчик в розетку. Если сомневаетесь в выборе – проконсультируйтесь у специалиста, по идее, сложностей возникнуть не должно – устройство достаточно простое. И самое главное, приобретайте у продавцов с положительной репутацией продукцию, проверенную ранее другими потребителями. Сэкономив немного и купив китайское устройство, вы вряд ли получите столь же длительную гарантию. При покупке уточняйте, как часто нужно делать поверку и когда счетчик был проверен на производстве. Требуйте проставить все штампы и печати в правильно и разборчиво заполненном гарантийном талоне.

samosvetil.ru

Счетчики электроэнергии: какой лучше поставить?

Любой хозяин жилья должен установить у себя приспособления для учета воды, электричества, газа и т. д. Если на установку приборов для учета тепла и воды имеется отсрочка, то монтаж счетчика электроэнергии должен быть выполнен в первую очередь.

Абсолютно все фирмы, выпускающие такого рода устройства, дают на них гарантийный срок в размере шестнадцати лет, а это немало и говорит о том, что частой замены не потребуется.

Но в редких случаях, когда дело все-таки доходит до покупки нового измерительного прибора, покупатель, не имеющий полного объема информации, может сделать неправильный выбор. Какой счетчик электроэнергии лучше поставить? Сначала нужно ознакомиться с принципом работы электросчетчика, а также с существующим модельным рядом.

Индукционный счетчик электричества

Существует два вида счетчиков электроэнергии: индукционные и электронные. Какой эл. счетчик лучше всего использовать, решите, прочитав информацию ниже.

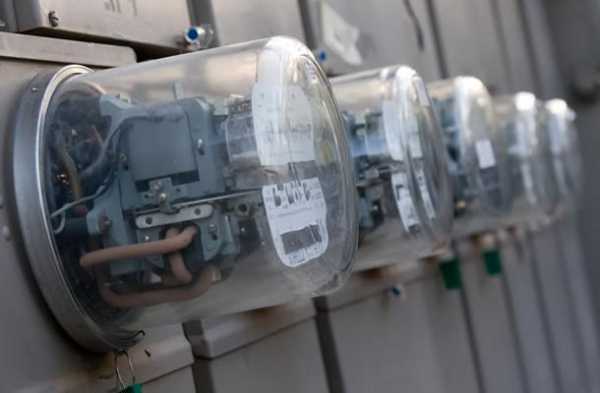

Итак, первый тип устройств — механический. В состав индукционного счетчика входят катушка напряжения, металлический диск и катушка тока. Из-за магнитного поля, появляющегося вследствие взаимодействия двух катушек, металлический диск начинает вращаться, также вращая за собой колесики с цифрами, демонстрирующими количество затраченной электрической энергии.

Есть у таких устройств свои плюсы и минусы. К преимуществам можно отнести их сравнительно небольшую стоимость и долгий срок службы, а к минусам — погрешность в показаниях около 2%. Но длительный срок присутствия такого вида счетчиков на рынке затмевает довольно большой процент погрешности и делает их довольно популярными среди покупателей. Поэтому чтобы ответить на вопрос о том, какой счетчик лучше, давайте рассмотрим второй вид устройств.

Электронный счетчик

Электронный аппарат кардинально отличается от вышеуказанного. В нем полностью отсутствуют какие-либо признаки механики, а ток напрямую подается к микросхемам и полупроводникам. Эти микросхемы и показывают количество потребленной электроэнергии, выводя цифры на встроенное электронное табло. Основные положительные характеристики такого измерительного прибора — небольшой размер, более точные данные, электронное табло, легкость снятия показаний и способность рассчитать расход по нескольким разным тарифным планам. А дороговизна и относительно небольшой эксплуатационный срок являются неприятными дополнениями к нему.

Однофазные счетчики электричества

По типу сети, к которой идет подключение, приборы учета электричества делятся на однофазные и трехфазные.

Однофазные счетчики подключаются к двухпроводной однофазной сети. Общая нагрузка на сеть вместе с количеством проводов являются главными факторами. Однофазные устройства учета применяются в случае, когда потребление электроэнергии не превышает 10 кВ. Выдает такой счетчик 220 В.

Трехфазные устройства

Эти счетчики подключают к трехфазным сетям, что становиться ясно по их названию. Так как нужно большое количество энергии для их работы, нашли свое применение на заводах или щитовых многоэтажных жилых домов трехфазные счетчики электроэнергии.

Какой лучше установить в частном доме? Чаще ставят именно однофазные. Их можно подсоединить и к трехфазной сети, но только тогда на каждую фазу понадобится такой прибор. Установку трехфазного счетчика может оправдать только использование какого-либо оборудования с высокой потребностью в электроэнергии, например, сварочного аппарата или чего-то в этом роде. На выходе счетчик выдает 380 В и предохраняет здание от скачков электричества.

Классификация по тарифности

По тарифности также бывают разными счетчики электроэнергии. Какой лучше?

1. Однотарифный. Ведет подсчет только по одному выбранному тарифу. Часто применяется в быту.
2. Двухтарифный. Позволяет вести подсчет расходуемой энергии по двум тарифным планам, например, днем один тариф, ночью совершенно другой. Используется на различных заводах и организациях, где работа ведется в две смены.
3. Многотарифный. Рассчитывает энергию по нескольким тарифам сразу и уменьшает затраты.

Классификация по типу энергии

Однофазные приборы замеряют исключительно активную энергию, проходящую через них, а трехфазные, кроме активной, замеряют еще и реактивную энергию, также учитывая направление потоков. Это помогает прилично сэкономить на больших объектах.

Счетчики электроэнергии: какой лучше?

Для выбора самого лучшего счетчика вам необходимо рассмотреть некоторые параметры прибора и узнать кое-что о сети.

1. Чтобы определиться с выбором одно- или двухфазного счетчика, нужно узнать тип электросети, где вы намерены поставить счетчик. Для этого нужно просто обратить внимание на старый счетчик: если там написано 220/230В, тогда следует приобрести однофазный, а если 220/380В или 230/400В – трехфазный.
2. Какие электрические счетчики лучше выдерживают нагрузку? Многих интересует этот вопрос. В доме обычное устройство работает при нагрузке не выше 60А и мощности 15 кВт. Если вдруг сеть превышает эти показатели, то стоит приобретать прибор с максимальной нагрузкой в 100А. Параметры обычно можно увидеть на вводных автоматах зданий.
3. Количество тарифов вы должны определить самостоятельно. Если вам выгодно расплачиваться по нескольким, то перед установкой специальных устройств в соответствующих инстанциях необходимо уточнить, способны ли они вам это предоставить. В противном случае купленное оборудование просто не пригодится.
4. Перед выбором нужно также обратить свое внимание на вариант крепления. Хоть это никак не отражается на качестве работы счетчика, но может усложнить установку. Если вы решили установить счетчик внутри квартиры с модульным автоматом и УЗО в одном боксе из пластика (HagerGolf, Volta, Vector или Энергия) либо в одном железном щите ЩРН, тогда вам понадобится одно- или трехфазный счетчик на din-рейку модульного исполнения (не всем устройствам на din-рейку присуще модульное исполнение). В пластмассовом боксе для монтажа счетчика электроэнергии используют три болта или переходную планку. А какой счетчик электроэнергии лучше поставить снаружи здания, в блоке измерения и защиты? Для этого лучше подойдут БИЗ, ЩУ-1Н-9, ЩУР-8. Перед вами открывается выбор: либо приобрести счетчик для крепления на din-рейку, либо на плоскую поверхность. Но в случае выбора установки на din-рейку ее еще нужно будет купить. Так же будет и при монтаже приборов учета в металлический щит типа ЩУРН или ЩРУН.
5. Говорят, лучший счетчик имеет различные дополнительные способности, такие как подсветка, подсчет при отсутствии напряжения или трансляция информации на дисплей. Однако эти функции на качество работы или работоспособность прибора никак не повлияют. Будут они или нет, решать только вам.
6. Абсолютно все без исключения устройства перед тем, как попасть на рынок, проходят государственную проверку (работоспособность и точность измерений) на заводе-производителе. При успешной проверке в паспорт прибора ставится печать, а на корпус — госпломба. Также в паспорте должна стоять дата поверки, а на самой пломбе — квартал и год тестирования. Еще счетчик должна опломбировать и установить энергопоставляющая компания в сроки, не превышающие два года, а для трехфазного такой срок сокращен до года. Также нужна обязательная периодическая проверка точности подсчетов счетчика и его работоспособности. Именно поэтому для таких устройств есть так называемый межпроверочный интервал, который для электронных приборов учета составляет от десяти до шестнадцати лет, начиная с даты производства.
7. При приобретении устройства, подсчитывающего электроэнергию, необходимо не забыть взглянуть на класс точности. Этот показатель позволяет узнать максимальную погрешность, которую может допустить счетчик в подсчетах. В среднем эта цифра для жилых домов равняется 2%.

Компании, выпускающие лучшие счетчики электроэнергии

По официальным данным компании Abarcad с главным офисом в Москве, в 2012 году на территории Российской федерации было сделано более восьми миллионов электросчетчиков, из них львиную долю (90%) составили однофазные устройства. Это говорит о том, что в бытовой сфере часто заменяют счетчики электроэнергии.

Какой лучше применить? Известно, что более чем ¾ всей продукции по России приходится на три российские компании. Среди них концерн «Энергомера» (Ставрополь), компания «Инкотекс» (Москва) и холдинг «Московский завод измерительных приборов». Лидирующее место в этой тройке занимает «Энергомера» с 40% производства в активе, за ней расположились «Инкотекс» и «Московский завод измерительных приборов» с 29 и 7% соответственно. Цена отечественных счетчиков значительно ниже заграничных, а вот различие в качестве не очень и просматривается.

Лидеры рынка счетчиков электроэнергии

Для того чтобы вы решили, какой счетчик лучше поставить, рассмотрим эти компании немного подробнее:

1. Концерн из Ставрополя «Энергомера» владеет парой заводов не только на территории России, но и в ближнем зарубежье. Специализируется на производстве высокого качества приборов учета энергопотребления всех видов, цена которых варьируется от 13 до 330 единиц в европейской валюте.

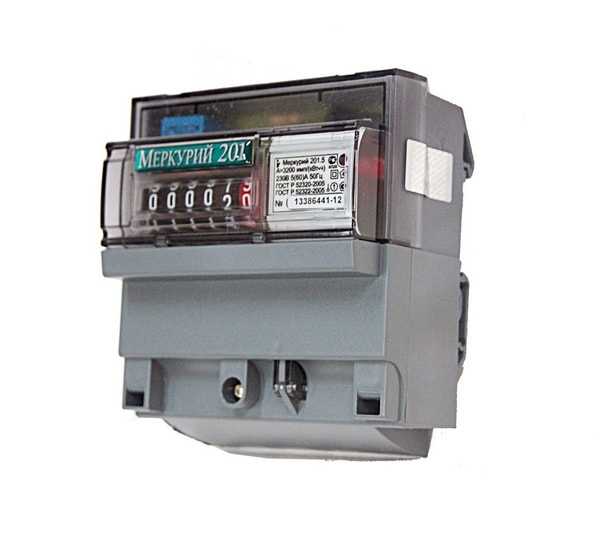

2. «Инкотекс» — крупная отечественная организация, имеющая заводы в Российской федерации и не только. Специальностью этой компании является разработка и сбор электронных приборов, в число которых входят и счетчики электроэнергии всех видов.
3. «Московский завод измерительных приборов» (МЗИП). Старое предприятие, занимающееся выпуском приборов учета электроэнергии и различной радиоаппаратуры. В число производимых устройств входят одно- и двухфазные счетчики электроэнергии.

fb.ru
