Как сделать подогрев водопровода 🚩 Ремонт дачи

Производится подогрев магистралей, соединяющих скважину и частный дом, обычно с использованием кабелей особой конструкции. Работают такие системы обогрева достаточно эффективно, но монтаж их, конечно же, должен производиться правильно.

Проводов, предназначенных для обогрева автономных водопроводов на загородных участках, используется два основных типа:

• резистивные;
• саморегулирующиеся.

Обе эти разновидности способны выполнять свою задачу достаточно эффективно. Резистивные кабели имеют ограниченную длину и потребляют довольно-таки много электроэнергии. Подогревают такие провода воду сразу на всем протяжении магистрали. Стоят кабели этой разновидности недорого, и именно их используют для подогрева автономных водопроводов чаще всего.

Саморегулирующиеся кабели способны разогреваться только непосредственно в проблемных местах там, где происходит остывание и кристаллизация воды. Это в свою очередь, конечно же, позволяет значительно экономить электроэнергию. Однако и стоят саморегулирующиеся кабели на порядок дороже резистивных.

Такими приспособлениями систему подогрева водопровода дополняют тогда, когда хотят ее автоматизировать. На внешней трубе для того, чтобы избежать ее промерзания зимой, помимо собственно самого кабеля, в данном случае устанавливается датчик.

При остывании воды ниже заданной температуры в месте расположения датчика терморегулятор автоматически включает обогрев. После того как вода нагреется, прибор размыкает цепь.

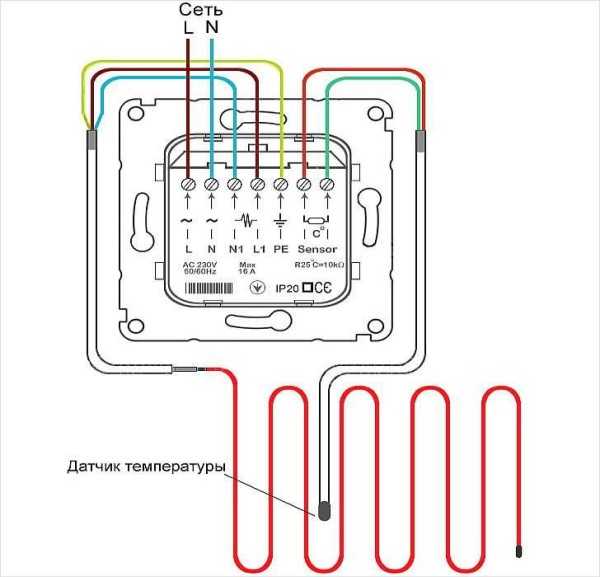

Терморегуляторы, используемые с саморегулирующимися кабелями, к примеру, включают обогрев при падении температуры воды до +5 С° и выключают его при разогреве до +15 С°. Точно таким же образом обычно настраивают и приборы при использовании резистивного провода.

В комплекте с кабелями регуляторы, к сожалению, обычно не идут. Покупать такое оборудование в большинстве случаев приходится отдельно. Используются для подогревающих кабелей водопроводов точно такие же приборы, что применяются и в системах «теплый пол». При желании дополнительно установить терморегулятор, подключают его к проводу так, как показано на схеме ниже.

Собственно сам подогрев наружного водопровода может производиться по двум технологиям:

• с протяжкой кабеля внутри трубы;
• путем прокладки провода вдоль наружной стенки магистрали.

Второй способ монтажа владельцами загородных участков используется достаточно редко. Протянуть кабель поверх трубы можно, конечно же, только в том случае, если водопровод находится еще на стадии прокладки. То есть тогда, когда еще имеется доступ непосредственно к магистрали, не засыпанной грунтом.

Пропустить подогревающий кабель внутри трубы, разумеется, можно уже и в действующем водопроводе. Однако при использовании такого способа монтажа следует, разумеется, в точности соблюдать все необходимые меры безопасности. Прокладку и подключение кабеля нужно выполнять таким образом, чтобы полностью исключить контакт проводника с водой и не допустить пробоя напряжения на трубы.

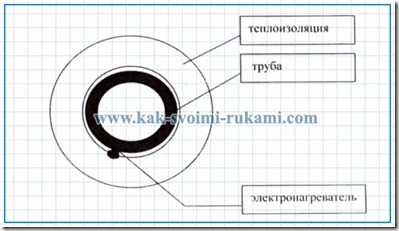

Если для подогрева предполагается использовать резистивный кабель, при применении любого способа монтажа трубу предварительно следует самым тщательным образом замерить. Резать провод этой разновидности не допускается.

В данном случае подогревающий кабель может монтироваться:

• непосредственно вдоль трубы по прямой линии;
• по прямой линии с использованием нескольких кабелей;
• путем намотки на магистраль спиралью.

Первый способ монтажа позволяет сэкономить собственно на самом кабеле. Однако используется такая технология в основном только в не слишком холодных регионах в том случае, если воду в трубах подогревать нужно не особенно сильно. В средней полосе России, в Сибири и на Урале кабель обычно наматывают на трубу спиралью с шагом между витками в 5 или более сантиметров.

При использовании всех трех методик закреплять кабель на трубе рекомендуется посредством клейкой ленты. При этом считается, что лучше всего для этой цели подходит алюминиевый скотч. Такая лента не только надежно фиксирует проводник на трубе, но и дополнительно повышает его теплоотдачу. Приклеивать алюминиевый скотч на магистраль при прямой прокладке следует надо всей поверхностью провода, а при намотке — спиралью.

При использовании такого способа монтажа кабель полагается протягивать под трубой. Такая методика прокладки позволяет защитить провод от повреждения при засыпке траншеи землей. Кроме того, при применении этой технологии еще и дополнительно повышается эффективность самого подогрева. Ведь застывать вода при пониженных температурах обычно начинает снизу.

Иногда вдоль магистрали, нуждающейся в подогреве, протягивают, как уже упоминалось, и несколько кабельных линий одновременно. В этом случае прокладка проводников выполняется, согласно представленной ниже схеме.

На поворотах магистрали слишком большого изгиба кабеля делать не рекомендуется. В таких местах проводник прокладывают по внешнему радиусу трубы.

При применении такой методики приходится использовать провод, длина которого должна превосходить длину самой магистрали примерно в 1.7-2 раза, в зависимости от выбранного шага между витками.

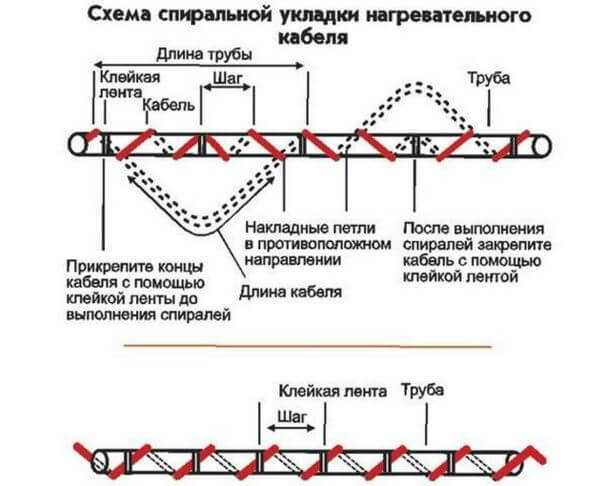

В принципе сама процедура намотки кабеля на трубу спиралью ничего сложного собой не представляет. Но в труднодоступных местах прокладку для облегчения задачи стоит производить следующим образом:

• греющий кабель обматывается вокруг проблемного участка с припуском;
• припуски заворачиваются спиралью в обратном направлении;
• производится крепление липкой лентой.

По правилам, этот элемент конструкции обогревающей системы положено располагать в плоскости сечения трубы в самой холодной точке — с противоположной стороны от проводника. Это в дальнейшем обеспечит максимально эффективный прогрев воды.

Стенку трубы в месте установки датчика специалисты рекомендуют предварительно проклеивать алюминиевым скотчем. Это также повысит точность работы терморегулятора.

Этот способ подогрева можно использовать, согласно нормативам, только для водопроводных магистралей с диаметром сечения не менее 20 мм. Выполняя монтаж таким образом, нужно соблюдать следующие правила:

• через запорную арматуру кабель прокладывать нельзя;
• работу следует выполнять как можно аккуратнее, не допуская повреждений оболочки провода.

Допустимым радиусом изгиба греющего провода внутри трубы являются 3.5 см. Производится прокладка кабеля с использованием специального проходного комплекта, обеспечивающего полную герметичность всех соединений, а следовательно, и безопасность эксплуатации водопровода в дальнейшем.

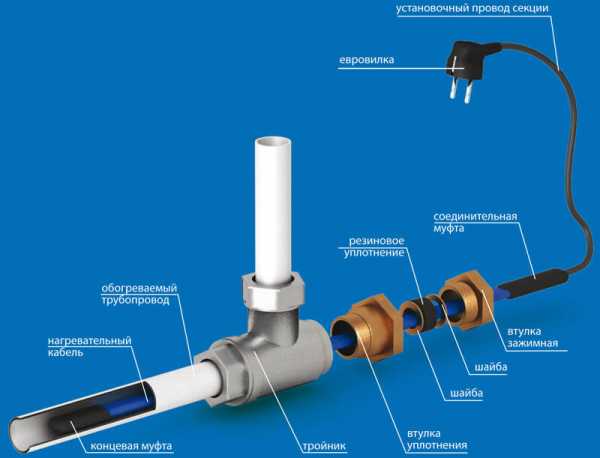

Собственно сама работа по прокладке кабеля выполняется следующим образом:

• на греющий провод надеваются последовательно зажимная гайка, шайба, резиновый уплотнитель, еще одна шайба и втулка уплотнения из комплекта проходки;
• весь комплект протягивается в самый конец кабеля;
• провод пропускается сквозь тройник;
• кабель протягивается в трубу.

В последнюю очередь производится сборка проходного комплекта в обратном порядке с присоединением к тройнику.

Разумеется, подогревающий провод нужно еще и правильно подключить к электросети дома. Выполняться эта процедура должна с использованием специального клеевого комплекта муфт. Иногда такой комплект поставляется вместе с кабелем. Но при желании его можно приобрести и отдельно. Стоит комплект муфт относительно недорого.

Подогрев автономных водопроводов в частных домах производится чаще всего двужильными кабелями. В таких проводах одна жила обычно является питающей, а вторая просто проводит электроэнергию. При использовании кабелей такой конструкции отпадает необходимость в закольцовке.

Подключать греющий провод к силовому с использованием комплекта термоусадочных муфт несложно. Жилы в этом случае надежно соединяются с помощью обжимных гильз, после чего выполняется изоляция муфтами с применением строительного фена. «Землю» силового кабеля при подключении соединяют с завернутой в жгут оплеткой греющего провода.

Саморегулирующийся кабель, в отличие от резистивного, можно резать. На таком проводе перед установкой в трубу нужно, помимо всего прочего, сделать концевую муфту. Изготовить ее можно, к примеру, из той же термоусадочной трубки.

В этом случае в изоляции между жилами кабеля предварительно вырезается «галочка». При этом оплетка обрезается заподлицо. Муфта надевается на провод не до конца (примерно на 3 см) и обдувается горячим воздухом из фена.

www.kakprosto.ru

Обогрев водопровода своими руками — как обогреть водопровод

С проблемой замерзания воды в сетях водоснабжения в холодное время года знакомы многие жители загородных домов и внесезонных дач. Решить эту проблему раз и навсегда поможет обогрев водопровода. Обустройство качественной и надежной системы обогрева специалисты рекомендуют выполнять на первоначальном этапе монтажа водопровода. Однако и в процессе эксплуатации частного дома можно в оперативном порядке исправить существующие недостатки теплоизоляции. Главное – подобрать самую удобную и эффективную технологию, наиболее приемлемую по сложности выполнения и стоимости материалов. В данной статье мы расскажем как сделать обогрев водопровода своими руками.

Особенности использования обогрева водопровода

Необходимость надежного обогрева системы водопровода, как правило, возникает при невозможности обустройства сети на необходимой глубине, которая не позволит трубам замерзать даже в самые сильные морозы. Для многих регионов России глубина промерзания почвы колеблется от 1,2 м и более. Но не на всех участках можно проводить работы по организации водопровода в соответствии с данными показателями, рыть глубокие траншеи и менять ландшафт участка. Это может быть связано со сложностью рельефа, проблемными сверхтвердыми грунтами, системой уже уложенных коммуникаций и другими проблемами.

Качественная система защиты внешних магистралей от морозов позволяет надолго решить вопросы с возможным промерзанием сети и ее прорывом. В настоящее время самыми популярными и доступными методами обогрева наружного водоснабжения является кабель, проложенный вдоль коммуникационной магистрали, и специальная теплоизлучающая пленка. Вне зависимости от используемого метода потребитель гарантировано получает следующие преимущества:

1. Обеспечение надежной и долговечной защиты магистрального водопровода от значительных перепадов температуры и влажности.
2. Из-за разницы температуры лед и конденсат не будут появляться на поверхности труб, приводить к их преждевременному износу или коррозии.
3. Поддержание в системе необходимой температуры. Особенно это касается удаленного теплоснабжения дома, когда котельная, из которой подается тепло и горячая вода, находиться на определенном расстоянии от дома.
4. Обеспечение постоянной, непрерывной подачи водоснабжения в течение всего срока эксплуатации водопровода.

В частных домах защиту рекомендуется устанавливать не только на магистрали водоснабжения.

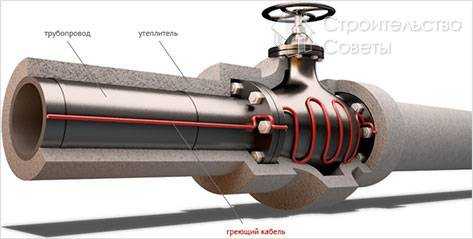

Специалисты советуют одновременно обустраивать подогрев и для наружной канализационной системы, которая прокладывается по участку к септику и очистительным сооружениям.

Этапы работ

Монтаж системы обогрева начинается с приобретения материалов и комплектующих элементов, тщательного изучения инструкции производителя и планирования всех стадий проведения работ. Следует помнить, что магистральный трубопровод должен быть чистый и сухой. При использовании кабельной системы нагрева водопровода выполняется следующий спектр специализированных работ:

1. На один конец кабеля насаживается термоусадочная трубка, которая по сечению должна быть больше провода.
2. Крайние 50 мм кабеля аккуратно очищают от оплетки и оболочки. Аналогично очищают провода, находящиеся в кабеле на 40 мм. На каждый провод также фиксируется термоусадочная трубка.
3. Строительным феном тщательно нагревают трубку.
4. Аналогично очищают кабель и провода питательного кабеля.
5. Соедините два кабеля: нагревательный и питательный. Соединения проводов необходимо качественно закрыть изолирующей лентой.
6. Сплетается металлическая оплетка.
7. Готовая система укладывается в траншею и тщательно присыпается грунтом.

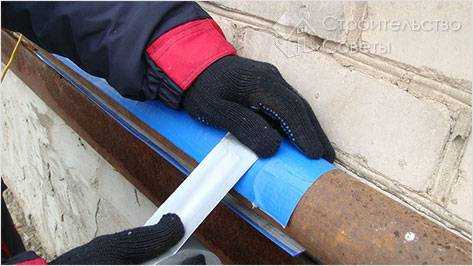

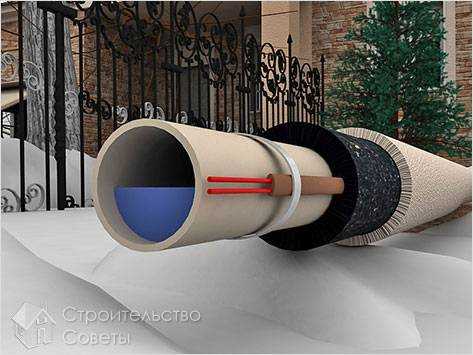

Установка пленочной модели обогрева отличается от кабельной системы. По этой технологии трубопровод обматывают специальной нагревающей пленкой, в которой отсутствует кабельные элементы. В настоящее время это самый доступный по цене и простой по монтажу метод нагрева магистральный водопроводов, который гарантирует максимально ровное и надежное распределение тепла по всей системе.

Монтаж пленочной системы состоит из нескольких этапов:

1. Намотка на трубу нагревательных элементов.
2. Закрепление каждого элемента специальной клейкой лентой.
3. Выполнение работ по гидроизоляции и утеплению сети.

Подобный обогрев водопровода выполняется быстро, с соблюдением правил техники безопасности и недорого.

Важное значение следует уделять подбору изоляционных материалов. Они должны иметь сертификат пожарной безопасности, отличаться устойчивостью к повышенной влажности и стойкостью к гниению. Утеплитель должен обладать отличными теплосберегающими свойствами и низким водопоглощением.

Сегодня наиболее часто для защиты трубопроводов используют базальтовые и стекловолоконные материалы.

www.stroitelstvosovety.ru

видео-инструкция как сделать своими руками, особенности колонок, подогрева, фото

Горячая вода на дачном участке практически не нужна, но в быту современный человек без нее просто не представляет комфортного проживания. Благодаря ей можно легко помыть посуду, принять душ, постирать вещи и даже производить своеобразные работы, связанные со строительством в зимний период. Поэтому вопрос о том, как проводится горячая вода на даче своими руками, очень интересует многих садоводов.

Любительское фото оригинального технического и дизайнерского решения для получения горячей воды в условиях дачи

Различные варианты

Для начала необходимо сказать о том, что существует масса различных способов обеспечения дачного участка данным благом цивилизации. Все они имеют свои определенные особенности и требуют правильного подхода.

Однако сразу стоит упомянуть о том, что газовые колонки для воды на даче рассматриваться не будут, поскольку не все подобные участки газифицированы и подобные агрегаты требуют определенного ухода.

Подобные самодельные системы достаточно эффективны, но они небезопасны, а значит, их использовать не рекомендуется

Электрические системы

• Данные методы обеспечения участка горячей водой считаются самыми простыми, как в конструкции, так при эксплуатации. При этом их также можно назвать одними из самых безопасных.

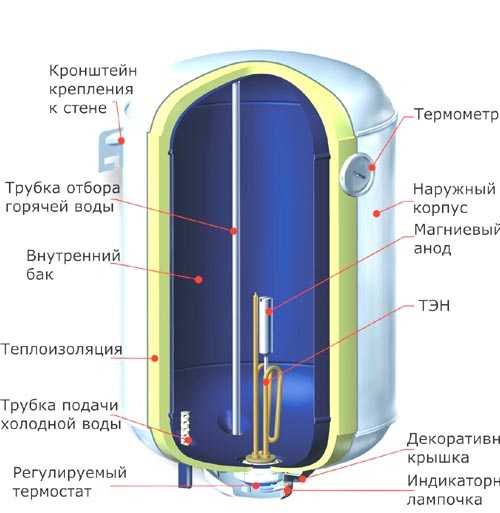

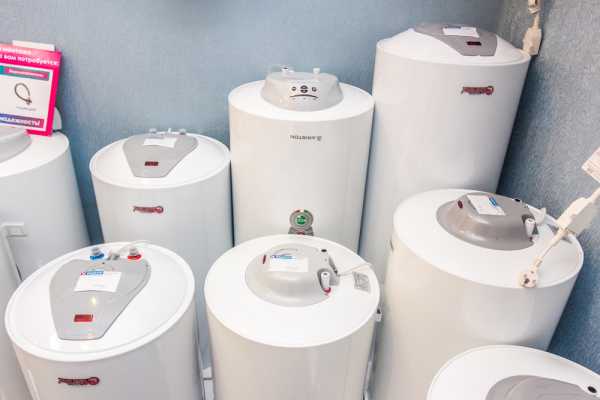

Даже небольшой бойлер может обеспечить необходимый уровень комфорта

• Чтобы создать такой подогрев воды на даче необходимо приобрести соответствующее оборудование. При этом стоит отметить, что лучше всего остановиться на трех наиболее распространенных конструкциях, которые выбирают, ориентируясь на личные предпочтения.
• Прежде всего, профессиональные мастера рекомендуют обратить внимание на бойлеры. Данные водонагреватели для дачи очень практичны и на вопрос, как сделать горячую воду на даче, чаще всего можно услышать ответ, связанный именно с подобными агрегатами.

Объем водонагревателя необходимо выбирать в соответствии с количеством человек, которые обычно присутствуют на даче

• Также некоторые дачники используют специальные баки, которые обычно устанавливаются на чердаке и имеют свою собственную систему подогрева. Такие конструкции удобны тем, что не зависят от подачи воды и могут использоваться автономно.
• Если создаются дачные дома из блок контейнеров, то для экономии пространства можно установить нагреватель проточного типа. Он не занимает много места, но стоимость подобных изделий высокого качества довольно высока.

Устройства проточного типа имеют компактные размеры и практически не займут места, но их установку лучше всего производить в непосредственной близости от точки эксплуатации

• Некоторые владельцы таких участков считают подобные системы самыми оптимальными, а наличие электричества просто элементом необходимости. Поэтому в некоторых случаях их выручает сезонная аренда дизель генератора для дачи.

Совет!
Практически все устройства данного типа обладают высокой мощностью и потребляют большое количество электроэнергии.
Однако при разумном использовании расходы можно сделать минимальными.

В последнее время особой популярностью стали пользоваться системы, которые используют солнечный коллектор, который позволяет получить довольно неплохой нагрев

Печи и баки

В прошлом веке теплая вода на даче своими руками бралась с использованием специальных конструкций печи. При этом такой метод довольно прост и применяется в наше время теми владельцами, которые позаботились об установке такого элемента отопления.

Проект банной печи, в котором предполагается установка бака с водой

Принцип действия системы заключается в том, что на печную трубу необходимо установить специальный бак, в котором и будет находиться вода. Ее подогрев осуществляется за счет температуры продуктов сгорания при использовании топки.

Стоит отметить, что существует просто огромное количество различных конструкций таких систем. Они могут отличаться размером бака, наличием второй емкости и высотой расположения на трубе. Поэтому выбирать конкретный тип такого подогрева следует очень тщательно, ориентируясь на конструкцию самого дома.

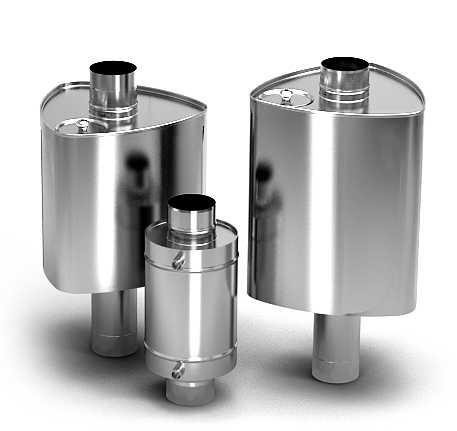

Специальные баки для воды, которые устанавливаются на дымоход

Чаще всего инструкция по монтажу рекомендует устанавливать подобные виды нагрева в банях. При этом бак с водой обычно располагают снаружи, чтобы иметь к нему доступ. Стоит отметить, что в самой бане обычно помешают дополнительную емкость для купания.

Совет!
Использование подобных систем связанно с определенными неудобствами и не всегда они могут удовлетворить требования современных владельцев дачных участков.

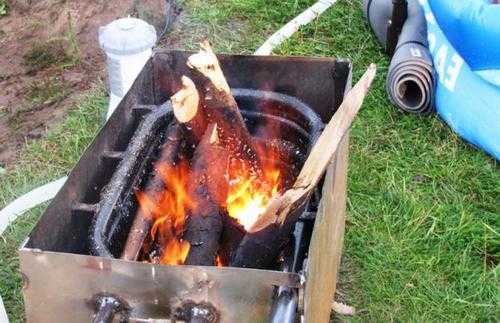

Конструкция отдельной системы для подогрева жидкости с использованием дров в качестве топлива

Естественный нагрев

Этот метод самый простой и цена его воспроизводства минимальна. При этом он не требует постоянного контроля и не нуждается в дополнительной энергии.

Очень важно помнить, что бак для нагрева жидкости является довольно сложным устройством, которое оснащено различными защитными механизмами, а значит, при его самостоятельном изготовлении очень важно учитывать факторы автоматического отключения и избыточного давления

Дело в том, что он полностью использует инфракрасное солнечное излучение, благодаря которому и осуществляется нагрев. Для этого на свободном от тени месте устанавливают бак для воды для дачи, который покрывают черной краской. В солнечные дни вода в нем нагревается за несколько часов и вполне годится для принятия душа.

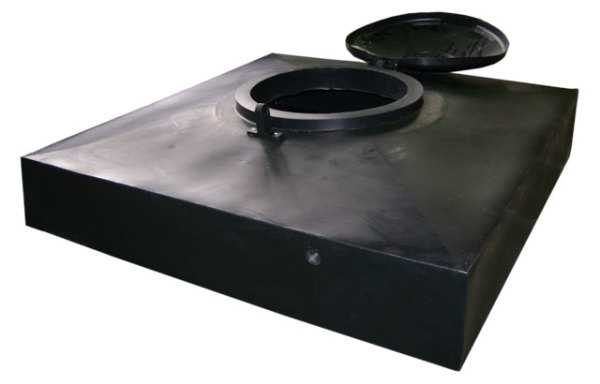

Плоский бак для воды отлично будет смотреться на крыше дома и не испортит внешний вид

Стоит отметить, что использование таких конструкций очень зависит от погодных условий. Поэтому профессиональные мастера рекомендуют дополнительно в такой бак опускать нагревательные элементы в виде тэнов. Они позволят поддерживать нужную температуру даже в пасмурную погоду.

Совет!
Даже относительно небольшой бак подобного типа будет намного эффективнее, чем элементарный подогрев воды на плите.
Однако стоит помнить, что он не может обеспечить высокую температуру.

В последнее время можно приобрести уже готовый бак с нагревательными элементами внутри

Вывод

Ознакомившись с видео в этой статье можно более детально изучить данный вопрос и узнать обо всех системах подогрева воды. При этом, основываясь на статье, которая предложена выше, стоит сделать вывод о том, что есть несколько довольно простых методов для решения подобной проблемы.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен Добавить в избранное Версия для печати

Отличная статья 0

9dach.ru

видео-инструкция как подсоединить своими руками, особенности подсоединения, как сделать солнечный нагреватель из водопроводной трубы, цена, фото

Горячая вода, еще пару десятилетий назад считавшаяся роскошью на даче, в наши дни становится непременным атрибутом любого загородного домика. Это обусловлено ростом уровня жизни и наличием различных устройств, с помощью которых можно греть воду даже в местах, которые не оборудованы водопроводом. Более того, мы рассмотрим вариант, при котором не нужно даже электричество, все происходит абсолютно автономно.

Накопительный нагреватель – яркий пример того, что комфорт можно обеспечить практически везде

Виды конструкций

Вариант, который можно использовать на вашем дачном участке, во многом зависит от наличия тех или иных коммуникаций, чаще всего применяется один из четырех нижеперечисленных:

Проточные системы	Если возможно подсоединение водонагревателя к водопроводу, то можно выбрать одно из множества решений, представленных на рынке. По сути, этот вариант ничем не отличается от обычного оборудования, устанавливаемого в домах и квартирах
Накопительные нагреватели	Данный вариант может работать как присоединенным к водопроводной сети, так и при подпитке из любой емкости, вода в которую может закачиваться насосом либо доливаться вручную. Можно сказать, оптимальное решение с точки зрения соотношения факторов цена-качество
Наливные системы	Самый простой вариант, который хорошо знаком дачникам еще с советских времен. Конструкция представляет собой емкость с встроенным нагревательным элементом, в которую наливается некоторый объем воды, который согревается до определенной температуры в течение небольшого периода времени. Его можно установить своими руками практически в любом удобном для вас месте, главное – чтобы недалеко была электрическая розетка
Электрические смесители	Простейший вариант, который может стать отличным решением для тех, кому теплая вода нужна лишь для мытья рук, посуды и овощей с фруктами. Не нужно руководство по тому, как подсоединить водонагреватель к водопроводу, ведь узел ставится вместо смесителя. Чтобы он начал функционировать, достаточно включить его в сеть

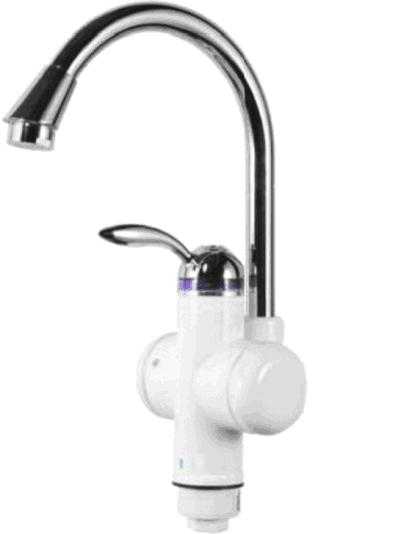

Простота и надежность – главные достоинства смесителей с функцией нагрева воды

Обзор особенностей некоторых вариантов

Все подобные изделия можно разделить на две большие группы:

• Те, которым для работы необходимо наличие водопровода.
• Те, которые могут функционировать автономно.

Исходя из этого, и рассмотрим самые оптимальные решения, на которые следует обратить внимание.

Стационарные системы

К ним можно отнести все типы оборудования, которые соединяются с водопроводом.

Выбирая конкретную модификацию, следует учесть несколько важных факторов:

• Место установки, это очень важно, так как многие модели не могут работать в условиях повышенной влажности, перепадов температур и при нестабильном напряжении сети. То есть, в неотапливаемых помещениях, гаражах и летних кухнях нужно ставить специальные модели.
• Мощность водонагревателя также немаловажный критерий, так как приобретение излишне производительной системы чревато значительным перерасходом электроэнергии, стоимость которой растет с каждым годом.

Совет!
Лучше выбирать технику известных производителей, это гарантирует ее долговечность и экономичность.
Не стоит экономить на качестве, так как это может привести к перерасходу электроэнергии.

Подключение нагревателей производится по общепринятым правилам и ничем не отличается от работ в домах и квартирах

Автономные решения

Именно этот вариант востребован больше всего по причине того, что для функционирования нагревателей требуется лишь электроэнергия, а в некоторых случаях система и вовсе полностью автономна.

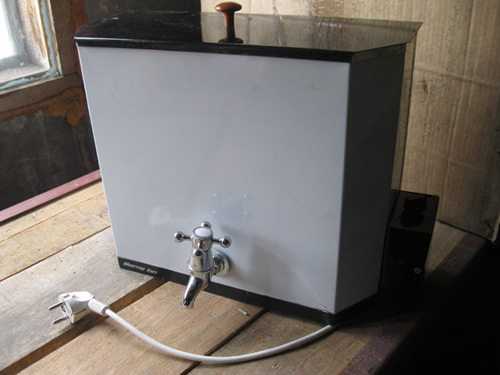

Наливные водонагреватели приобрели огромную популярность именно среди дачников в силу целого ряда причин:

Наливные системы пользуются неизменным спросом вот уже несколько десятилетий

• Невысокая цена изделий, что особенно важно, ведь приспособление используется лишь периодически и большую часть времени бездействует, вследствие чего тратить на него значительные средства нерационально.
• Крайне простая система обеспечивает высокую надежность и долговечность. Чтобы гарантировать внушительный срок службы изделия, лучше выбрать более добротный вариант, в котором бак изготовлен из нержавеющей стали, этот материал устойчив к коррозии и имеет срок службы, составляющий несколько десятилетий.
• Компактность и мобильность позволяет ставить систему, где угодно: над уличной или домашней раковиной, в гараже, летней кухне, под навесом и т.д. Кроме того, изделие можно переносить с места на место в случае необходимости, ведь оно надевается на два гвоздика или шурупа, ввернутых в любую поверхность.
• Принцип работы устройства крайне прост: в емкость наливается вода, после чего устройство включается, и через определенный промежуток времени жидкость нагрета до установленной температуры. Система состоит из нагревательного элемента, вмонтированного в емкость, и шнура с вилкой, все крайне просто, поэтому обслуживание и ремонт также не вызовут затруднений.
• При выборе основное внимание обратите на емкость резервуара и мощность нагревательного элемента. Приобретать слишком большие изделия не стоит, так как они тяжелы, и не каждая стена выдержит конструкцию, наполненную водой.

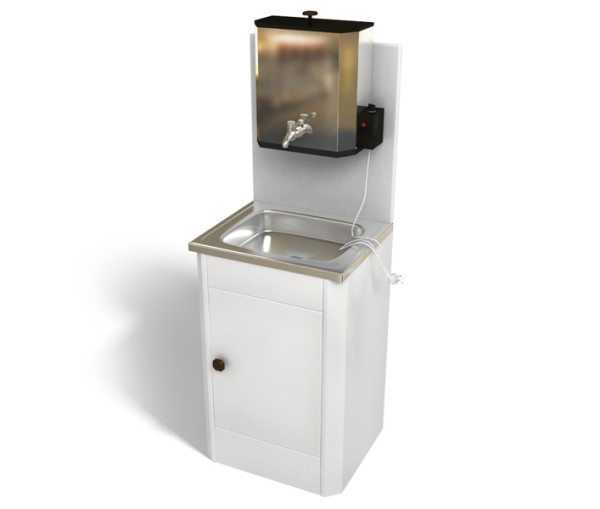

На фото: популярная линейка дачных автономных водонагревателей носит название «Мойдодыр», ее отличает крайняя простота устройства и привлекательный внешний вид

Еще одно интересное решение – конструкции, использующие для нагрева жидкости энергию солнца. Сделать солнечный нагреватель из водопроводной трубы по силам практически любому человеку, правда, есть одно условие – нужен сварочный аппарат, но привлечь специалиста на час-два не составит большого труда и не будет стоить слишком много.

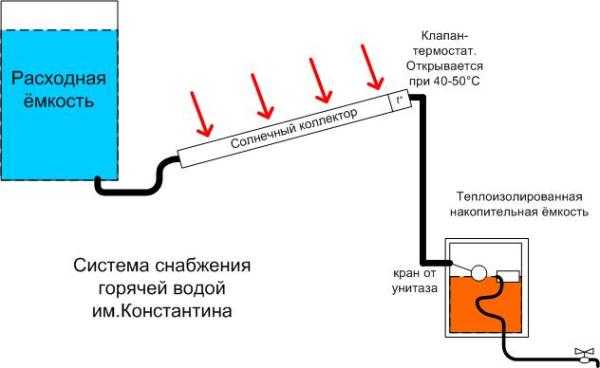

Так выглядит одна из схем солнечного нагревателя

Изготовление производится по следующим принципам:

• Для подводки воды применяются трубы диаметром 20-25 мм.
• Для изготовления коллектора применяются трубы меньшего диаметра – 10-16 мм, лучше если они будут тонкостенными. Для одного накопителя понадобится 10-20 труб длиной около полутора метров (в зависимости от планируемых размеров).
• Короб собирается из досок или же сваривается из металла, одна из сторон закрывается прозрачным материалом: стеклом или же поликарбонатом. Все поверхности в накопителе и сами трубы красятся черной матовой краской.
• Все соединения водопроводных труб должны быть абсолютно герметичны, это очень важно для эффективности системы.
• Для нагретой воды изготавливается емкость, под которую можно приспособить и бочку.
• Также в системе должен присутствовать расширительный бачок емкостью 30-40 литров.

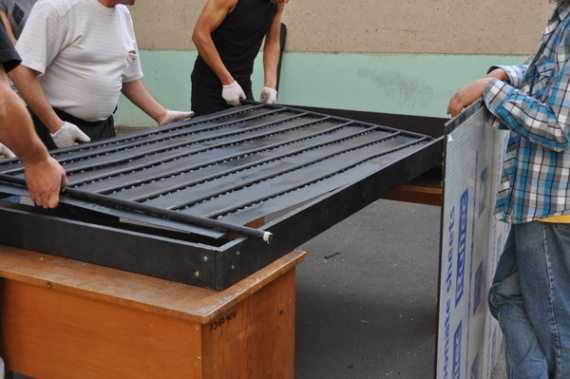

Сборка коллектора из труб

Совет!
Можно использовать на даче несколько вариантов нагрева, например, наливной нагреватель и солнечный накопитель, и использовать их в зависимости от погоды и времени года.

Вывод

Надеемся, что наша простая инструкция поможет вам подобрать наилучший вариант под конкретные условия. Видео в этой статье пояснит некоторые важные нюансы.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

Утепление водопровода — чтобы трубы не замерзли (размерзлись) | Своими руками

Когда я задумал утеплить водопровод, первой мыслью было просто одеть металлопластиковые трубы в «шубу» из пенофол-трубок. Но после консультации у специа-листов-теплотехников пришёл к выводу, что трубам дополнительно необходим ещё и электрообогрев. К слову сказать, опыт работы по монтажу «тёплого пола» с использованием электрокабеля и терморегулятора Devi у меня на тот момент уже был.

Надёжно и недорого

Проанализировав многочисленные отзывы потребителей, приобрёл нагревательный кабель Spyheat российского производства, который, как оказалось, ничем не уступает продукции самых именитых зарубежных производителей, а его фторопластовая изоляция даёт фору импортным аналогам при меньшей стоимости. Кабель этот универсален. Его можно применить в различных системах отопления и обогрева, как наружных, так и внутренних: «тёплых полах», обогреве ступеней лестниц, дорожек, желобов и водостоков. Причём гарантийный срок службы кабеля — 17 лет.

Оставалось выбрать погонную мощность нагревательного кабеля. Учитывая, что подвал (цокольная часть) не был хорошо утеплён, я остановился на мощности 15 Вт*м, и это оказалось верным решением.

Терморегулятор, установленный на включение при температуре +4 °С, срабатывает 3-4 раза в час, обеспечивая нагрев водопровода примерно до +10 °С, и вновь переходит в режим ожидания.

Для обогрева участка водопровода протяжённостью 14 м выбрал кабель с мощностью нагрева 450 Вт и длиной 30 м (Rbh=104,2 Ом). Опытным путём установил, что при непрерывном нагреве максимальная температура кабеля составляет +57 °С.

То есть, с пожарной безопасностью здесь всё в порядке, даже если терморегулятор выйдет из строя.

Монтируем систему обогрева

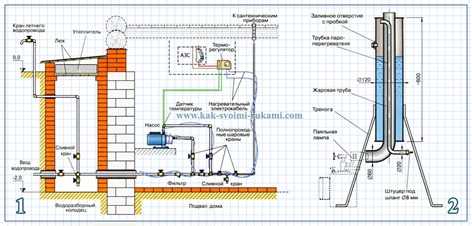

Водопровод, проложенный в подвале дома от насоса до точек разбора, собран из металлопластиковых труб Dyl5 (рис. 1). Выбирая диаметр труб для системы водоснабжения, учитывал, что эффективность металлопластиковых труб на 15-20% выше (по данным производителя) по сравнению с металлическими трубами аналогичного диаметра за счёт более гладких внутренних стенок.

Водопроводные трубы обмотал кабелем «в два провода», фиксируя его изолентой и избегая при этом касаний и пересечений «проводов» (фото 1, 2). Причём середину кабеля закрепил в виде петли на вводе в подвал.

При обмотке старался соблюдать требование, указанное в инструкции отдельной строкой: минимально допустимый радиус изгиба кабеля — 30 мм.

Особое внимание уделил насосу, обмотав кабелем не только приёмный и подающий металлорукава, но и металлическую часть его корпуса.

Выводы коаксиального кабеля подсоединил к клеммам терморегулятора: внутренний, с синей изоляцией — к фазе, внешний, с белой изоляцией — к нулевой.

Благодаря такому подключению уменьшаются электромагнитные излучения от кабеля. Датчик температуры примотал изолентой к трубе вблизи насоса, выводы от датчика присоединил к соответствующим клеммам терморегулятора.

Электропитание на терморегулятор подвёл от отдельного автомата защиты сети (АЗС), рассчитанного на ток 10 А (фото 3). Терморегулятор расположил на первом этаже в доступном месте на высоте 1,5 м от пола.

---

Ссылка по теме: Утепление и оттаивание водопровода на зиму своими руками

---

Финишное утепление водопровода

После проверки электрических соединений оставалось на участки водопровода надеть теплоизоляционные трубки из пенофола. Для этого трубки соответствующих диаметров сначала надорвал вдоль по имеющимся надрезам. А затем, надев их на трубы, зафиксировал изолентой (фото 4).

Уже несколько лет система обогрева водопровода работает отлично, даже в самые лютые морозы (в цокольной части подвала температура опускалась до -7 °С) вода не замерзала. Это ли не показатель?!

Пригодится парогенератор

А вот водопровод вне дома, проходящий довольно глубоко под накатанной дорогой, однажды промёрз и у меня, и у соседей. Маловата оказалась глубина заложения труб, когда зима началась с морозов без снега. Для прокладки зимнего водопровода надо было строго соблюдать правило: заглубление труб должно быть больше местной средней глубины промерзания грунта на 50 см.

Водопровод пришлось отогревать самодельным парогенератором (рис. 2), по конструкции напоминающим самовар или титан. Сварить подобное устройство из отрезков стальных труб не составило особого труда.

Источником тепла для превращения воды в пар служит паяльная лампа. А сильно нагретый пар, поступая к замёрзшему участку через выходной штуцер и надетый резиновый шланг (для газовой сварки), позволяет быстро ликвидировать ледяную пробку в трубах из любого материала. В наших условиях желательно иметь такой парогенератор под рукой.

---

Ссылка по теме: Подготовка дачи к  зиме – утепление водопровода и септика

---

Утепление труб водопровода – фото

Схема утепления водопровода

Рис. 1. Схема прокладки обогреваемого водопровода.

Рис. 2. Конструкция самодельного парогенератора.

© Владимир Буранов, Москва

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Как разморозить водопровод Разморозка водопроводных трубВ самый разгар…

Как защитить водопроводные трубы от замерзания (утепление и электроподогрев) КАК ЗАЩИТИТЬ ВОДОПРОВОДНЫЕ ТРУБЫ ОТ…

Паяльник для пайки пластиковых труб своими руками Как сделать паяльник для полипропиленовых…

Утепление и оттаивание водопровода на зиму своими руками Как утеплить водопровод на зиму …

Как утеплить дом используя пенопласт и глину УТЕПЛЕНИЕ ДОМА ПЕНОПЛАСТОМ И ГЛИНОЙ…

Подставка для удочек из полипропиленовых труб своими руками Подставка для удочек на лодку…

Как проверить качество труб Проверяем качество трубРемонт в квартире…

---

Подпишитесь на обновления в наших группах.

Будем друзьями!

---

kak-svoimi-rukami.com
