Привод трехходового клапана — Отопление

Трёхходовой клапан (кран) — устройство смешения или разделения потоков рабочей среды (жидкости или газа). В быту чаще всего он используется в системах вентиляции, отопления, ГВС и тёплых полов. С помощью трёхходового крана можно плавно менять расход воды через теплообменник, регулируя тем самым температуру в системе.

Проще говоря, трёхходовой кран применяют тогда, когда нужно перераспределять поток рабочей среды, а не просто открывать или закрывать, как в случае с обычным краном. Это позволяет поддерживать постоянную циркуляцию в системе, улучшить теплосъём и оптимизировать работу отопительных приборов.

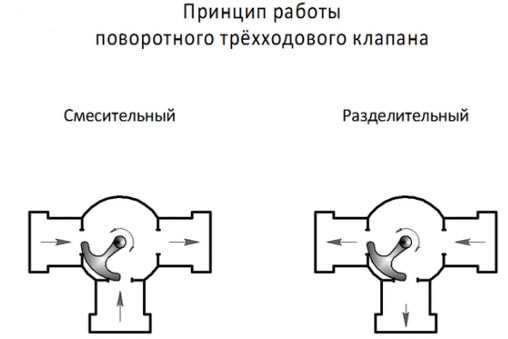

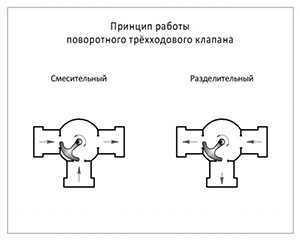

Принцип работы трёхходового клапана

Трёхходовые клапаны бывают двух видов: смесительные и разделительные.

Как понятно из названия, первые смешивают два потока, а вторые, наоборот разделяют один поток на два. При этом они имеют схожий принцип работы: внутренний клапан перекрывает два отверстия в определённой пропорции. В этой же пропорции смешиваются или разделяются потоки.

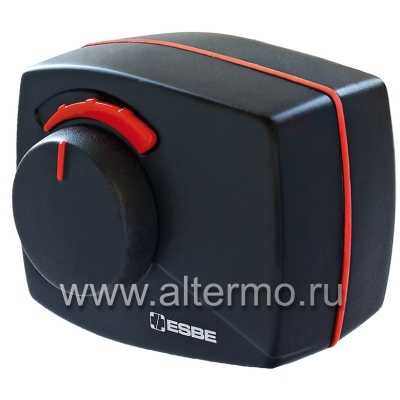

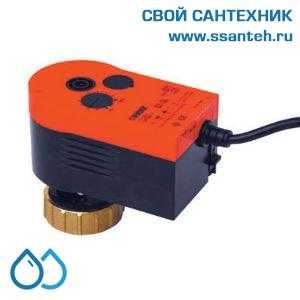

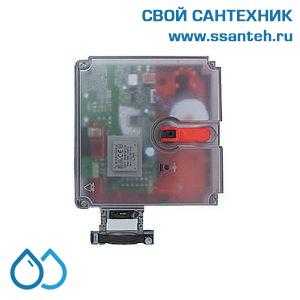

Трёхходовой клапан с электроприводом

Для того чтобы управлять трёхходовым краном автоматически, на него устанавливают электропривод, который позволяет позволяет поворачивать кран на необходимый угол.

Сигналы управления формирует интеллектуальное устройство (контроллер или регулятор), примеры которых будут рассмотрены ниже.

Привод крана может управляться напряжением 220 В или 24 В.

По типу сигнала управления различают два вида приводов трёхходовых клапанов:

привод с импульсным управлением
привод с управлением аналоговым сигналом 0-10 В или 4-20 мА

Привод трёхходового клапана с импульсным управлением

Этот тип привода управляется с помощью электрических импульсов разной длительности. Электронная плата привода имеет два дискретных входа, один из которых отвечает за закрытие, а другой — за открытие.

При подаче напряжения на один из дискретных входов клапан начинает открываться или закрываться( в зависимости от того, на какой вход подано напряжение), и делает это до тех пор, пока управляющее напряжение не будет «снято» со входа. Подача напряжения на другой вход приведёт к началу вращения привода в противоположном направлении.

Таким образом, чем дольше подавать управляющее напряжение на вход, тем на больший угол привод успеет повернуть клапан. Подача на дискретные входы импульсов различной длительности позволяет открывать (или закрывать) клапан «по чуть-чуть». Полное время закрытия/открытия клапанов сильно различается и может составлять от нескольких секунд до нескольких минут.

Приводы с импульсным управлением чаще всего имеют датчик положения, для определения текущей степени открытия клапана. Сигнал с этого датчика может использоваться в контроллере для улучшения качества управления или визуализации положения клапана.

Привод трёхходового крана с аналоговым управлением

Электроника такого привода «принимает» на вход унифицированный аналоговый сигнал. Это либо токовый сигнал 4-20 мА, либо сигнал напряжения 0-10 В, либо может управляться любым из этих сигналов.

Принцип управления в данном случае достаточно прост: чем больше ток управляющего сигнала в диапазоне от 4 до 20 мА — тем больше открыт клапан. При сигнале тока 4 мА, он будет полностью закрыт, а при 20 мА — полностью открыт.

С управляющим сигналом по напряжению (0-10 В) всё аналогично.

В таких приводах датчик положения не так важен, поскольку по значению поданного управляющего напряжения можно однозначно определить его положение.

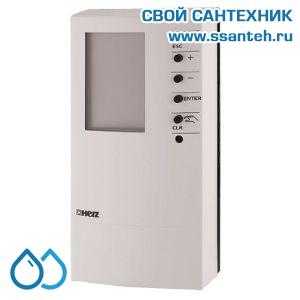

Контроллер управления трёхходовым клапаном

Для того чтобы управлять трёхходовым клапаном по температуре в системе, используют интеллектуальное устройство (контроллер или регулятор).

Для примера рассмотрим систему отопления. В качестве регулятора возьмём «ТРМ12» компании «ОВЕН».

Датчик температуры измеряет температуру в помещении и передаёт показания на регулятор, который управляет трёхходовым клапаном.

Если клапан будет полностью открыт, вся горячая вода от котла потечёт через теплообменник (показано красным цветом на схеме) и мощность нагрева будет максимальной. При полностью закрытом клапане вода будет циркулировать по малому кругу (показан синим цветом) через теплообменник, постепенно остужаясь. При понижении температуры в помещении регулятор будет приоткрывать трёхходовой вентиль, подмешивая горячую воду от котла в поток теплоносителя, циркулирующий через радиатор.

В результате регулятор «подберёт» такое положение вентиля, при котором количество подмешиваемой горячей воды обеспечит заданную температуру в помещении.

ТРМ12 работает по принципу ПИД-регулятора (о нём можно почитать тут). Пользователь задаёт необходимое значение температуры в помещении с управляющей панели прибора. По текущему значению температуры, полученному от датчика, и заданию пользователя контроллер вычисляет, на сколько нужно открыть трёхходовой кран, и посылает управляющие импульсы необходимой длительности.

Для управления приводом клапана с аналоговым входным сигналом ТРМ12 не подходит. Вместо него можно выбрать, например ТРМ10. Вот его функциональная схема:

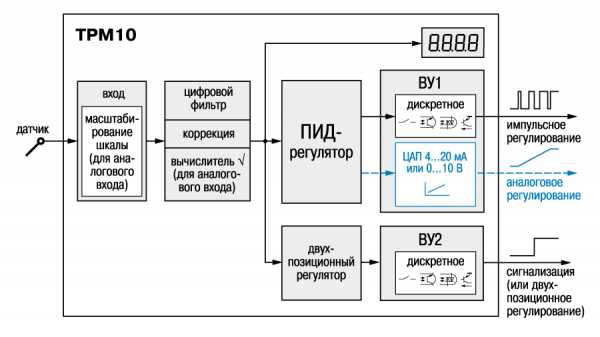

Как видите, этот регулятор имеет универсальный аналоговый выход (о-10 В или 4-20 мА).

comments powered by HyperComments

lazysmart.ru

Разновидности и назначение клапанов

Вначале стоит отметить, что термостатические трехходовые клапаны делятся на несколько видов по принципу действия:

смесительные;
разделительные;
переключающие.

О назначении каждого из трех видов устройств можно судить по названию. Первые смешивают два потока теплоносителя с различной температурой, вторые – разделяют, а третьи занимаются переключением воды по разным направлениям. Внешне распознать каждую разновидность нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот так выглядит трехходовой смесительный клапан для отопления:

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

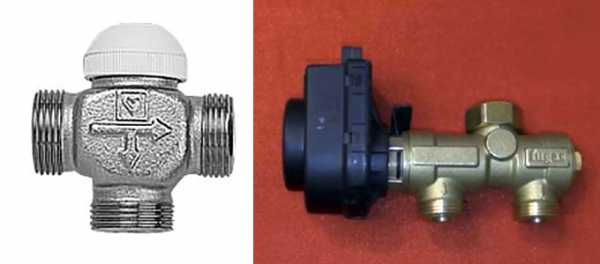

Разделительный (слева) и переключающий (справа) клапаны

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, что применяется в различных контурах системы отопления. Переключение же используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.

При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя на входе теплоноситель продолжает нагреваться.

Если входящая вода продолжает нагреваться, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

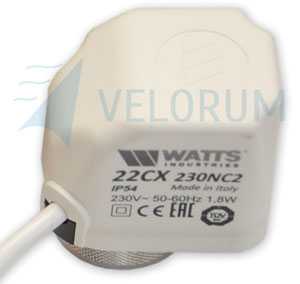

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного клапана производится в таких случаях:

Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
Для поддержания необходимой температуры теплоносителя в разных местах системы.

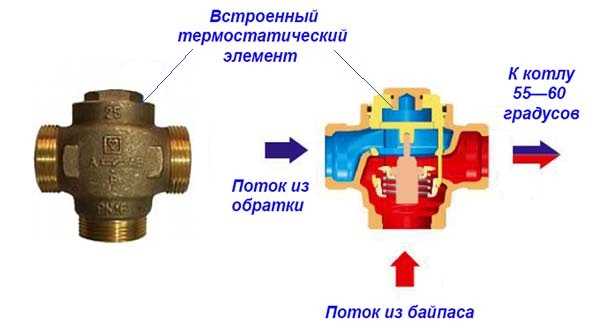

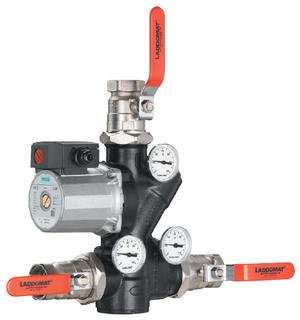

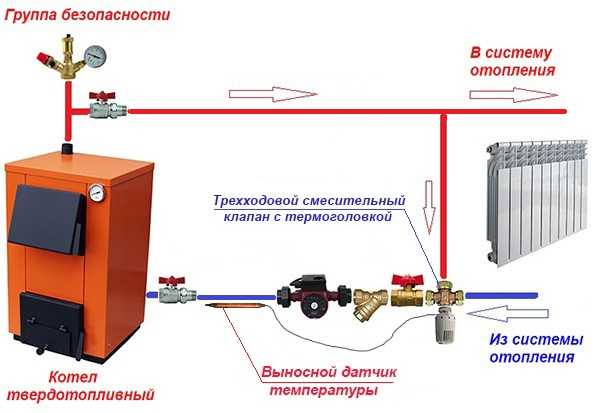

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

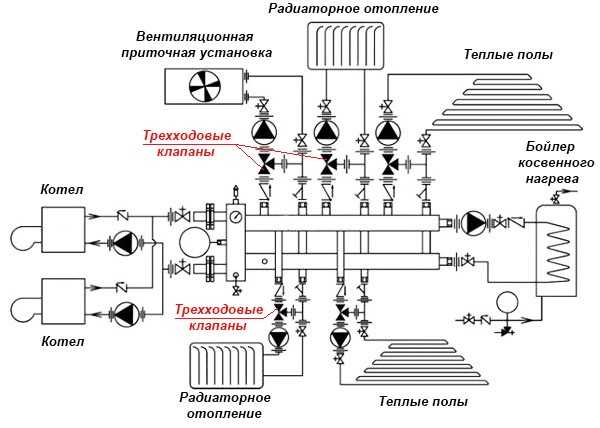

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

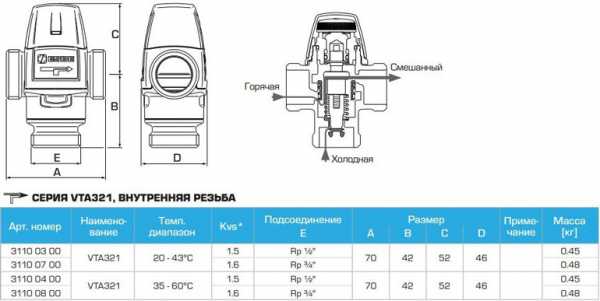

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению подобной арматуры вы найдете здесь.

Заключение

Термостатический трехходовой кран – очень полезная вещь в системе отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

otivent.com

Роль клапана в системе

При проектировании зданий мощность приборов отопления подбирают исходя из площади и других факторов. Но эти расчёты не могут гарантировать, что в помещении всегда будет комфортная температура. Её может повысить или понизить множество факторов, например, сильный ветер, скачки температуры на улице. Солнце через окна с южной стороны дома может излишне нагревать помещение снаружи, а бытовые электроприборы, плита, духовка — изнутри. В таких ситуациях спасает трёхходовой клапан с терморегулятором. Благодаря ему в помещении поддерживается комфортная температура и вместе с тем отопительная система используется экономно.

Как повысить/понизить температуру с помощью трёхходового крана

Отрегулировать температуру воды, поступающей в радиатор. Это возможно, только когда дом отапливается отдельным котлом.
Изменить количество воды, поступающей в батареи. Способ подойдёт и владельцам автономных котлов, и хозяевам квартир, которые отапливаются городскими котельными. Разумеется, в случае централизованного отопления увеличивать поступление воды можно только в пределах, предусмотренных системой.

Трёхходовой кран: принцип работы

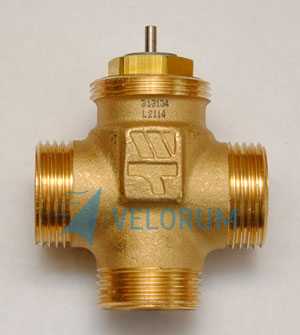

Трёхходовые клапаны изготавливают из разных сплавов, например, латуни, бронзы. Смесительный клапан очень похож на тройник с шайбой для изменения температуры сверху. Он имеет три патрубка и работает по принципу смесителя. Один вход — для поступления горячего теплоносителя. Через второй патрубок проходит обратка, т. е. остывшая вода. Третий предназначен для выхода смеси нужной температуры. Внутри крана находится закрытая ёмкость цилиндрической формы, заполненная термочувствительным веществом. При нагревании вещество (газ или жидкость) увеличивается в объёме. Расширяясь, оно давит на исполнительный элемент терморегулятора и приводит механизм в работу.

Трёхходовые краны с терморегулятором отличаются типом исполнительного элемента. Они делятся на седельные, шаровые и секторные.

1) Седельный механизм.

В кране имеется шток, выходящий за пределы корпуса. На конце штока закреплён конус, входящий в седло. Отсюда и название механизма — седельный. Вода идёт по патрубкам — переднему и правому — и чтобы изменить температуру, из левого к ней подмешивается охлаждённый или горячий теплоноситель. Когда цель достигнута, на шток давит внешний привод. Конус покидает седло, освобождая место между тремя патрубками. Пока фронтальный патрубок открыт — процесс продолжается.

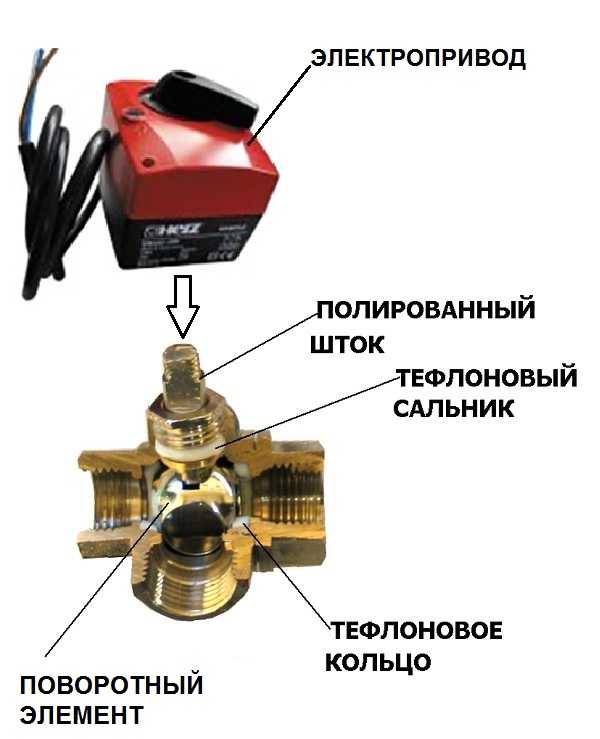

2) Шаровой механизм.

Клапан действует по идентичной схеме, только вместо седла и конуса — шар с проёмом. Привод вращает шток с закреплённым на нём шаром. Именно шар открывает и перекрывает движение воды между патрубками.

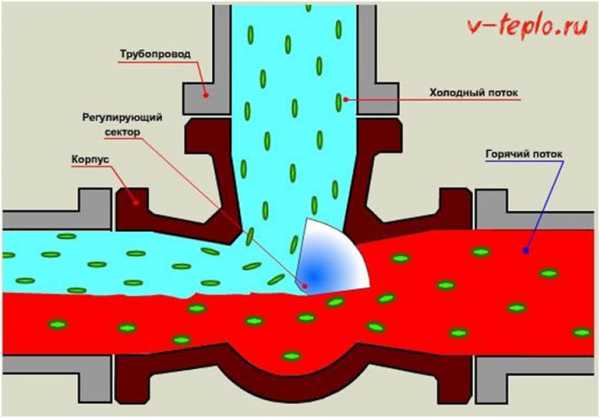

3) Секторный механизм.

Работает по сходному принципу, как и шаровой, только на конце штока находится сектор. Он наполовину или полностью перекрывает один или два потока теплоносителя.

Виды трёхходовых клапанов

Смесительные. Подмешивают к потоку горячей воды охлаждённую, чтобы понизить температуру. Имеют два входных патрубка и один выходной. Используются в системе водяных полов.
Разделительные. Делят поток теплоносителя на два, не меняя их температуру. Имеют один впускной патрубок и два выпускных. Используются, когда нужно разделить воду на два отопительных контура.

Приводы трёхходового клапана

Привод обеспечивает движение штока и всего смесительного клапана.

Термостатический привод. Термочувствительный элемент, замкнутый в специальной ёмкости, при повышении температуры расширяется. Он давит на шток и приводит в движение весь механизм. Бытовые трёхходовые краны, небольшие по диаметру, оснащены именно таким приводом. Но его нетрудно снять и заменить другим типом устройства.

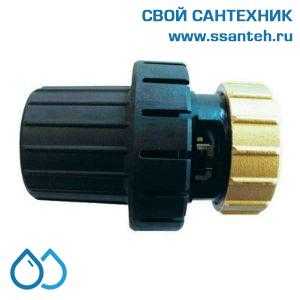

Термостатическая головка. Она имеет собственный чувствительный к температуре элемент. Чтобы регулировать работу клапана в зависимости от температуры воды, термоголовка имеет температурный датчик. Он соединяется с приводом при помощи капиллярной трубки и находится в трубопроводе. Регулировка термостатической головкой считается более точной.
Электропривод под управлением контроллера. Он оснащён датчиками, который постоянно проверяют температуру теплоносителя. Если она повышена, датчики сигнализируют об этом контроллеру. Регулировка с помощью такого привода наиболее точная.
Сервопривод. Контроллер отсутствует. Вместо этого, привод, получив информацию от температурного датчика, управляет клапаном напрямую. В основном идёт в комплекте с секторными и шаровыми кранами.

Трёхходовой клапан в системе отопления

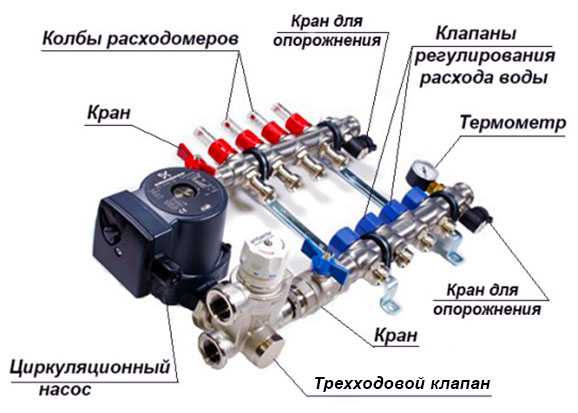

Установка трёхходового клапана на тёплый пол

Радиаторы рассчитаны на очень высокую температуру — от +75 до +95. В квартиру из городской котельной поступает вода именно такой температуры. Тёплый пол не может быть горячее +35 градусов. Это максимум, прописанный в санитарных нормах. Но рабочая температура тёплого водяного пола составляет примерно +50. Это связано с тем, что часть тепла трубопровод тёплого пола отдаёт стяжке, часть — напольному покрытию. Воду, поступающую в трубопровод системы тёплого пола, нужно немного остудить. Если этого не делать, то можно обжечься и повредить покрытие.

При подключении тёплого водяного пола не обойтись без трёхходового смесительного клапана. Горячая вода из радиатора проходит через такой клапан, температура снижается. В результате в трубопровод водяного пола поступает теплоноситель нужной температуры. Трехходовый клапан подключают к отопительному контуру пола согласно схеме. Самой производительной считается последовательная схема.

На пути горячего теплоносителя к коллектору находится трёхходовой клапан с термостатом. Если температура входного потока превышает допустимую для тёплого пола, то срабатывает клапан. Холодная обратка подмешивается к горячей. Когда температура достигает нужного значения, термостат заставляет клапан сработать снова.

Установка трёхходового клапана на твердотопливный котёл

Если дом отапливается твердотопливным котлом, то достигнуть того, чтобы температура теплоносителя была неизменна, сложно. Прямое подключение котла к системе — это ошибка. Когда он не разогрет, а во входящий трубопровод поступает холодная вода, то образуется конденсат. Смесь пепла с конденсатом образует на стенках топки нагар — наросты, которые очень непросто удалить. Из-за нагара ухудшается теплообмен, снижается эффективность работы котла.

Ещё одна проблема — внезапное отключение электричества. В таком случае, отключается насос и снова возникает скачок температуры. Котлы, особенно чугунные, очень чувствительны к таким перепадам. Поэтому подключение котла к системе требует использования трёхходового смесительного крана. Он заставляет воду проходить по малому кругу до тех пор, пока она не достигнет нужной температуры.

Функции трёхходового клапана на твердотопливном котле

Распределение. Клапан распределяет входной поток на два отопительных контура, которые работают при одинаковой температуре. В таком случае кран имеет один входной и два выходных патрубка.
Смешивание. Клапан даёт возможность подключить к котлу систему пола с подогревом. Теплоноситель для тёплого пола и для радиаторов должны иметь разную температуру. Поэтому у трёхходового клапана для тёплого пола — два патрубка на вход горячей и холодной воды и один патрубок на выход.

Трёхходовой термостатический смесительный клапан незаменим в системе водяного отопления. Он позволяет регулировать температуру. При установке тёплого пола необходимо подключить трёхходовой кран по последовательной схеме. Он поддерживает разную температуру в радиаторах и в трубопроводе водяного пола. Без трёхходового термостатического крана невозможна нормальная работа твердотопливного котла.

remontoni.guru

Область применения трёхходового клапана

Трёхходовые клапаны могут применяться в системах водоснабжения. В отличие от отопительных контуров, такие элементы служат не смесителями, а разделителями потоков.

Правда, есть одно замечание: любой трёхходовой клапан может работать в разных системах, всё зависит от схемы подключения и подбора параметров настройки. Но при всём множестве схем их роднит общее назначение — это защита пользователей от ожогов и, главное, разделение циркуляции потока на контуры.

В одном контуре поддерживается постоянный гидравлический режим, в другом — такой режим является переменным. Иначе говоря, к патрубкам в контуре переменного режима подсоединены потребители с количественными показателями регулирования параметров, тогда как контур постоянного режима обслуживает потребителей с качественной регулировкой.

Смеситель не может перекрывать постоянный контур, имея жёсткую настройку. Но если смеситель оснащён термоголовкой, то такое перекрытие становится возможным. Появляется инструмент контроля величины напора и расхода.

Кроме того, трёхходовые клапаны иногда могут быть лишены функции стабилизации температуры. Тогда эти узлы служат для простого перераспределения потоков жидкости в системе.

Принцип работы трёхходового клапана

Принцип работы трёхходового смесительного крана в отопительной системе заключается в смешении водяных потоков:

горячего;
холодного.

Из описания схемы работы трёхходового смесителя следует вывод: данный прибор должен работать под контролем системы управления, следящей за величиной нагрева воды.

Достоинства трехходового смесительного узла:

лёгкость монтажа;
высокая функциональность;
долговечность эксплуатации;
простота регулировки;
практичность конструкции.

Недостатки трехходового смесительного узла:

высокая стоимость;
чувствительность к загрязнённости теплоносителя.

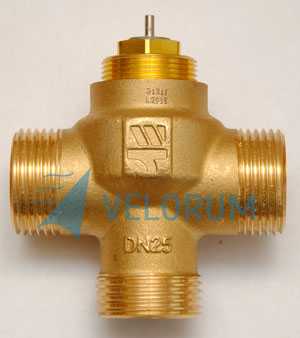

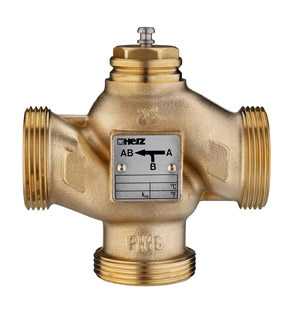

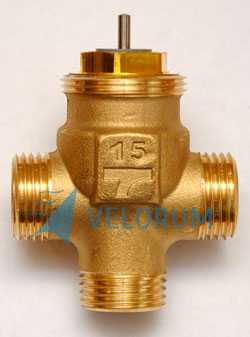

Конструкция трёхходового клапана

Трёхходовые клапаны, принцип работы которых рассмотрен ранее, концептуально представляют собой соединение последовательно работающей пары двухходовых кранов. В отличие от них, он не перекрывает полностью поток воды, лишь позволяя регулировать его интенсивность для обеспечения требуемых температурных параметров.

По внутреннему устройству трёхходовые клапаны делятся на два основных типа:

изделия с регулировкой «шток-седло»;
изделия с регулировкой «шарик-гнездо».

Изделия первого типа относятся к смесительным клапанам, регулировка положения штока производится путём его перемещения вверх-вниз. Как правило, шток управляется электромеханическим приводом, что даёт возможность достигнуть высокой степени автоматизации регулировки системы.

Изделия второго типа применяются как разделительные клапаны, регулировка положения шарика производится путём его вращения. Такие конструкции относятся к классу запорной арматуры. Впрочем, в бытовых системах отопления при относительно небольшом расходе воды эти краны могут работать и смесителями, равно как и их разновидность — клапаны с секторным запором.

Привод штока бывает двух видов:

электромеханический;
гидравлический;
пневматический
ручной.

В свою очередь, электромеханические приводы делятся на группы:

Термостатический. Часто в легкосъёмном варианте встречается в клапанах бытовых систем отопления.
Термостатическая головка с выносным датчиком температуры, устанавливаемом в трубопровод. Как правило, такие головки устанавливаются по заказу клиентов на трёхходовые клапаны вместо штатных термостатических приводов. Кстати, эта схема широко применяется в контурах напольного нагрева.
Электропривод под управлением контроллера с датчиками температуры. Будучи самым распространённым, этот тип привода трёхходовых клапанов является и самым точным.
Сервопривод. Клапана с сервоприводом, по сути, являются упрощённой версией аналогичных конструкций с контроллерами. В отличие от них сервопривод напрямую без контроллера управляет трёхходовым клапаном. Чаще такая система применяется в конструкциях с шаровым или сегментным регулятором потока.

Ручной привод осуществляется посредством вращения пластмассового колпачка.

Несколько практических советов

Необходимо ознакомиться поподробнее со следующими характеристиками приобретаемого клапана: наличие возможности установки сервопривода; расход воды (пропускная способность) через сечения труб в системе; диаметры концов труб, к которым будет присоединяться клапан.
Трёхходовой клапан присоединяется к системе перед циркулярным насосом первого контура. При этом следует обратить внимание на стрелку на корпусе изделия: её направление должно совпадать с направлением циркуляции жидкости в контуре.
При проведении сварочных работ необходимо избегать попадания окалины в корпус клапана.
В процессе работы отопительно системы требуется периодическая проверка работоспособности трёхходового клапана, которую должны выполнять специалисты соответствующих организаций.
В месте стыка трубопровода и входного-выходного отверстия клапана температура не должна превышать 100 градусов по Цельсию.
Выбор типа привода является вопросом предпочтений и возможностей заказчика. Следует только помнить, что изделия с ручным приводом дешевле изделий с электромеханическим приводом, но они значительно уступают им по функциональности и точности регулировки, по уровню автоматизации процесса поддержания стабильной температуры. Проще говоря, говорить об уровне автоматизации у клапанов с ручным приводом вообще не приходится.
Приобретая трёхходовой клапан, клиент обратит внимание на фирму-изготовитель. Солидная компания не станет портить свой имидж и терять завоёванные на рынке позиции из-за выпуска партии бракованной продукции.
Материал клапана тоже может играть важную роль. Следует учитывать, что бронзовые и латунные корпуса клапанов долговечней стальных и чугунных, но и намного дороже. Чугунные корпуса являются самыми дешёвыми, но они отличаются массивностью.
В процессе использования системы отопления хорошей привычкой может стать знание инструкций по эксплуатации всех её элементов.
При использовании смесителя на фитинги Рехау клапана с термостатической системой требуют проверки. При минимальной температуре в один из патрубков делается заливка горячей воды. Через некоторое время происходит закрытие потока. В обратном трубопроводе на входе в котёл температура воды не должна отличаться от установленной температуры в термостате. Разумеется, это относится к уже смонтированной системе.
Перед клапаном рекомендуется установить фильтр механической очистки воды.

Сведения об изделиях основных фирм-производителей

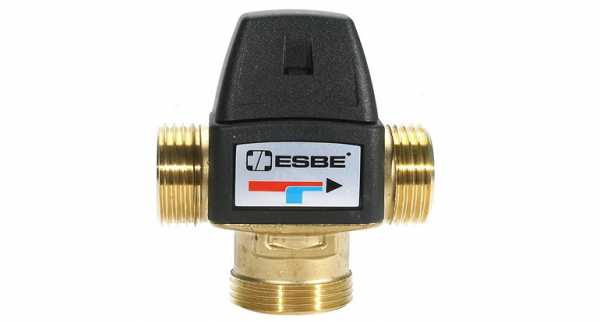

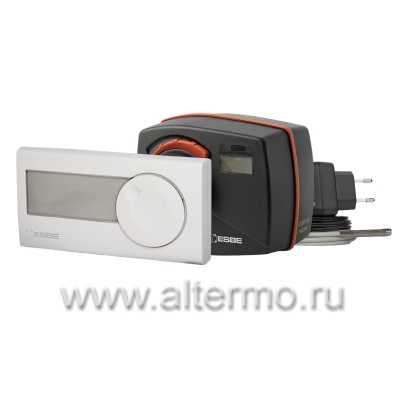

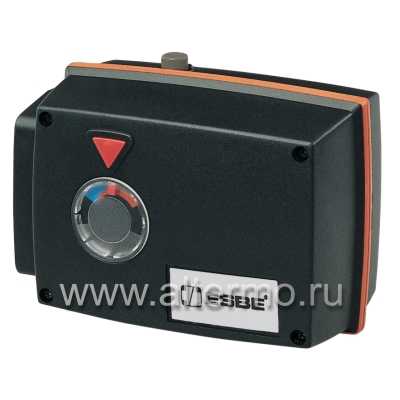

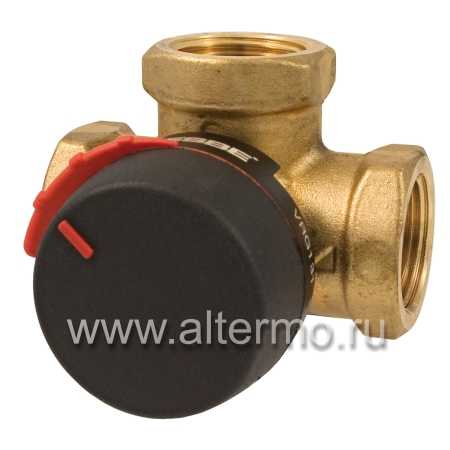

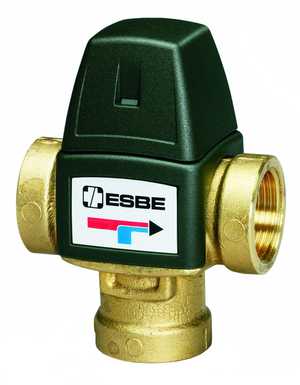

Трёхходовые смесители, оснащённые электроприводом Еsbe

Применяются не только в отопительных, но и в холодильных системах. Серия 3MG изготавливается из особого латунного сплава, что позволяет использовать такие смесители в системах с высокими санитарно-гигиеническими требованиями. Латунные приборы VRG применяются в системах общего назначения. Изделие VRG131, например, можно приобрести за 65-70$. Серию F составляют компактные чугунные смесители.

В целом, смесители этой линейки давно зарекомендовали себя высоким уровнем качества, долговечностью и надёжностью.

Смесители производства Valtek

Компания Valtek появилась в результате тесного и успешного сотрудничества российских и итальянских разработчиков. Несмотря на молодость, компания в короткие сроки завоевала популярность высоким качеством продукции в сочетании с умеренной ценой. Ручной образец может стоить 40-50$. Изделия от Valtek имеют семилетнюю гарантию.

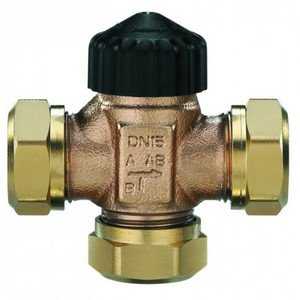

Смесители фирм Danfoss, Honewell и Heimeier

Изделия от Danfoss можно приобрести за 40-70 $. По популярности фирма приближается к компании Valtek. Что касается продукции от Honewell, то эта линейка также отличается долговечностью своих изделий. Управление смесителями этой фирмы отличается простотой и надёжностью. Смесители Honewell к тому же компактны.

Смесители Heimer с термостатической головкой стоит 35-40$. Немецкое качество этого товара покупателя не разочарует.

В системах отопления трёхходовой клапан незаменим в роли регулятора температуры. При правильном подборе модели и оптимальной схемы монтажа системы ожидаемый эффект непременно будет достигнут.

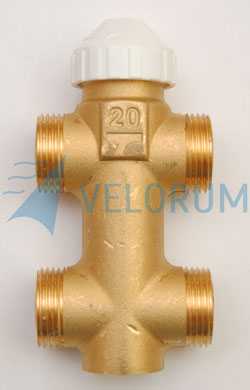

Дальнейшим развитием трёхходовых смесителей являются четырёхходовые, имеющие повышенную функциональность. Но описание этих изделий выходит за тематические рамки статьи.

kotel.guru

otoplenie.site

назначение, виды и устройство смесительной арматуры для отопления

Приветствую моего дорогого постоянного читателя! Эта статья посвящена рассказу о том, что представляет трехходовой клапан с электроприводом — вид трубопроводной арматуры, позволяющий смешивать или разделять два потока среды и регулировать параметры этого смешения с помощью электропривода и автоматики.

Мир вокруг нас стремится до минимума уменьшить нагрузку на человека и даже его присутствие при производственных процессах, и автоматические системы управления производством и инженерными системами зданий требуют применения современного автоматического оборудования.

Что это такое и для чего он нужен

Клапан — вид запорной арматуры для трубопроводов, имеющий три патрубка для подключения к трубопроводам. Трехходовой клапан является регулирующей арматурой, с его помощью можно:

Регулировать подачу одновременно двух сред.
Контролировать их расход.
Полностью перекрывать трубопровод.

Электропривод применяется при использовании трехходовой арматуры в автоматизированных системах отопления, вентиляции, производственных устройствах подачи химических реагентов и т.д. Применение электропривода обязательно при эксплуатации арматуры на трубопроводах больших диаметров.

При отоплении частного дома термовентили помогают экономить расход тепла — при правильной регулировке нагрева экономия топлива может достигать 30%.

Подсчитав, сколько стоит оборудовать радиаторы трехходовыми клапанами и сравнив это с экономией финансов на топливе, можно сделать вывод, что выгоднее применить современные терморегуляторы с электроприводом.

Назначение и область применения

Трехходовые клапаны широко применяются в быту и во всех отраслях народного хозяйства.

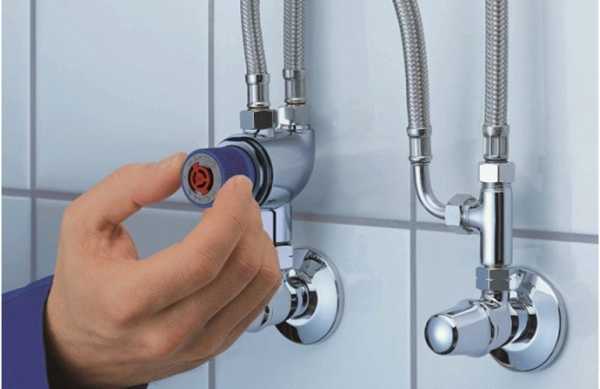

Раньше в любом доме стоял смеситель — трехходовой клапан. Сейчас такие устройства заменили более удобными кранами-смесителями с электроприводами. Но инженерные коммуникации домов постоянно усложняются, и сегодня невозможно обойтись без регулирующих клапанов при организации современных инженерных систем зданий. Трехходовые устройства в частных домах применяются в основном для регулировки нагрева радиаторов отопления, отопления в целом и системы теплого пола.

Не обходятся без трехходовых клапанов с электроприводом и системы кондиционирования и вентилирования жилья. В последние годы такие регуляторы устанавливают на трубопроводы для горячей воды.

В промышленности без регулирующих трехходовых клапанов с электроприводом не обойтись — они распространены на многих производствах, на которых необходима транспортировка и дозированная подача газов и жидкостей. Регулирующая трехходовая арматура с электроприводом используется:

В химической промышленности.
В машиностроении.
В металлургии.
На горно-обогатительных предприятиях.
В сельском хозяйстве.
В пищевой промышленности.

Применяются клапаны с электроприводом и в многочисленных гидравлических транспортных трубопроводах и рабочем оборудовании (такие имеются почти на всех производствах).

Характеристики

Основные характеристики клапанов трехходовых:

Разделительный или смесительный.
Диаметр патрубков для подключения.
Пропускная способность.

Из каких материалов изготавливают

Материалы для изготовления трехходовой арматуры с электроприводом:

Обычная углеродистая сталь. Стальные изделия прочны, дешевы, достаточно долговечны. Серьезный недостаток — сталь подвержена коррозии. Для защиты применяют покрытие из никеля или хрома.
Нержавеющая сталь с высоким содержанием хрома и никеля. Нержавейка долговечна, прочна, химически инертна (не подвержена коррозии). Существенный недостаток — дороговизна.
Латунь — сплав меди с цинком. Латунь не ржавеет, прочна, долговечна, но теряет прочность уже при 200 °C — это ограничивает ее применение на производстве.
Бронза — сплав меди с оловом (иногда с алюминием, кремнием, бериллием, свинцом). По технологическим свойствам бронза похожа на латунь.
Титан. Легкий и прочный долговечный материал, но дорогой.
Керамика. Новый материал. Долговечный, химически инертный, дорогой и хрупкий. Пока для изделий с электроприводом (и регуляторов вообще) практически не применяется.
Чугун. Архаизм, но еще встречается.
Силумин. Сплав алюминия с добавкой кремния. Качество и долговечность отсутствуют, на производстве не применяется. В быту продавцам иногда удается «втюхать» невнимательному или суперэкономному покупателю (поэтому будьте осторожны — скупой платит дважды).

Для инженерных систем в жилье обычно применяют трехходовые латунные изделия (реже бронзовые) — надежные, долговечные, нержавеющие и вполне доступные по цене.

Принцип работы и устройство

Трехходовые клапаны всегда имеют три патрубка для подключения. Принцип действия смесительной арматуры с электроприводом — смешивать две среды в одну с заданными параметрами (нужной температурой, нужным химическим составом газа или жидкости). Принцип действия разделительной арматуры — перераспределять поток среды на два выхода.

В любом случае клапан имеет:

Корпус с седлом.
Регулирующий элемент (плунжер на штоке, двигающийся в вертикальном направлении).
Уплотнители.

При опускании-поднимании плунжер частично или полностью перекрывает просвет арматуры и регулирует поток среды (распределяет между двумя выходами).

Сейчас все чаще и чаще в быту трехходовыми клапанами называют и устройства на основе крана — у него рабочий орган имеет форму шара, сегмента, конуса или цилиндра, для регулировки рабочий орган поворачивается вокруг своей оси. Результат у обоих видов трехходовой арматуры одинаковый, поэтому в дальнейшем в статье я буду для простоты называть такую арматуру с электроприводом словом клапан (или вентиль).

Преимущества и недостатки

Преимущества и достоинства трехходовых клапанов:

Простая надежная конструкция обеспечивает долговечность.
Высокая герметичность (возможность применения для газо- и пневмопроводов, особенно важно это свойство при использовании в химической промышленности).
Большой диапазон рабочих давлений и температур — от вакуума до 250 Мпа, от -200 до +600 °C.
Медленный износ уплотнительных элементов урежает необходимость ремонтов.
Простое обслуживание и ремонт.
Относительно компактные габариты (например, по сравнению с задвижкой).

Недостатки трехходовых изделий:

Высокое гидравлическое сопротивление трехходовых конструкций.
Конструкция корпуса обуславливает наличие застойных зон, которые могут служить местом скопления мусора, окалины, примесей.
Сложность регулировки потока среды при ручном управлении, впрочем, конструкции с ручным управлением постепенно уходят в прошлое. Уступая место электроприводу.

Виды

По принципу действия трехходовые клапаны подразделяются на:

Разделительные.

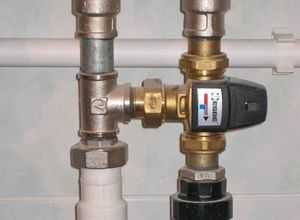

Смесительные (см. на фото).

Смесительные — смешивают две среды в определенной пропорции (например, горячую и холодную воду). Имеют два патрубка для подвода сред и один патрубок — для выхода. Применение в быту — для регулирования температуры среды в системах теплого пола. Для пола очень важно не допустить попадания слишком горячего теплоносителя в трубы и перегрев пола. Обычно трехходовой вариант устанавливается в коллекторном узле, получает информацию от нескольких датчиков, работает в автоматическом режиме от электропривода.

Разделительные (или распределительные) — имеют один вход среды и два выхода. Регулирующий элемент обычно не перекрывает ток теплоносителя, как двухходовой вентиль, а полностью или частично перераспределяет его между двумя выводами.

В быту это обычно термовентили на радиаторах и клапаны с электроприводом в обвязке котла отопления, в теплообменниках в системах вентиляции и кондиционирования. В любой системе с нагревательным прибором в обязательном порядке устанавливается байпас и трехходовой вентиль (при применении газовых котлов эти составляющие вмонтированы в котел).

При поступлении слишком горячей воды терморегулятор срабатывает от электропривода, часть воды подается на байпас — мимо радиатора. При установке за котлом часть воды подается на байпас и через обратку поступает в котел, терморегулятор при поступлении из обратки горячей воды отключает котел или снижает температуру нагрева.

По способу приведения в действие трехходовые клапаны подразделяются на:

Ручные.
Автоматические.

Трехходовые автоматические в свою очередь подразделяются на:

Термостатические — срабатывают от повышения давления при увеличении температуры. Это самый простой и недорогой тип термовентилей, его чаще используют для радиаторов.
С термоголовкой — на клапане имеется датчик температуры.
С электрическим приводом (поворот производится при помощи электродвигателя).

Привод может быть выполнен на основе соленоида (магнита) или электродвигателя:

С механической передачей (сервоприводом).
С пневматическим или гидроприводом (применяются на производстве в системах с большими давлениями).

Маркировка клапанов

На трехходовом клапане можно увидеть цифры и буквы. Сначала пишется название фирмы. Затем — серия и номер модели (в примере VTA 321). Затем условный диаметр в мм, например, DN 20. Затем температурный режим, например 20-43С — режим от 20 до 43 °С. Затем пропускная способность в кубах — KVS 1,6 — 1,6 м³/час. Для примера: полностью маркировка клапана с электроприводом фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-43C, kvs 1,6

Типоразмеры ходовых вентилей (и с электроприводом, и без): ½», ¾», 1″, 1¼» и так далее.

Срок службы

Срок службы запорной арматуры во многом зависит от режима работы (частоты срабатываний) и качества терморегулятора. В любом случае можно рассчитывать лет на пять, но при редком срабатывании трехходовой вентиль может проработать и больше. В первую очередь выходят из строя терморегулятор или электропривод, сам клапан может прослужить 10 лет и больше.

Советы по выбору

Арматура для регулировки отопления довольно дорога, поэтому не стоит гнаться за дешевизной и покупать ее на рынке или в интернет-магазинах. Лучше закупать оборудование для инженерных систем в строительном гипермаркете или в специализированных магазинах.

Обязательно наличие:

Сертификата.
Чека.
Гарантии (и печатей на гарантии или паспорте с гарантией).

До покупки определитесь с диаметрами подсоединительных патрубков (они должны быть равны диаметру труб или отверстия в пробке радиатора), формой вентиля (Т- или Г-образная). Оптимальный выбор материала — латунь или нержавейка.

Проверить арматуру в магазине не удастся, но обязательно посмотрите, чтобы не было повреждений, трещин, сколов, неправильной формы, замятостей, особенно в месте терморегулятора. Если вся партия товара имеет неодинаковую форму или дефекты — ищите другой магазин.

Регулирующая аппаратура ( в том числе с электроприводом) окупается через несколько лет использования, поэтому не следует сильно экономить — продукция сомнительного качества выйдет из строя быстро, придется покупать новые термоголовки и трехходовые клапаны.

Примерная цена

На термовентиль для радиатора:

На трехходовой клапан с электроприводом для обвязки твердотопливного котла:

Правила монтажа и эксплуатации

В трубопроводы и радиаторы трехходовые клапаны разделительного типа с электроприводом устанавливаются при помощи накидных гаек-американок с уплотнениями.

Термовентили (неважно, с электроприводом или без) устанавливаются очень просто:

Монтируются в отверстие в пробке верхнего отверстия радиатора.
К одному выходному патрубку подсоединяется байпас, к другому — подвод теплоносителя.

Подключение трехходового вентиля смесительного типа с электроприводом в систему теплого пола производится в коллекторном шкафу. К одному вводному патрубку подключается подача горячего теплоносителя от котла, к другому — прохладная обратка. На выходной патрубок и далее на насос при помощи электропривода подается теплая вода (45 °С) для трубопровода теплого пола.

В схеме обвязки твердотопливного котла также в обязательном порядке устанавливаются трехходовые клапаны разделительного типа с электроприводом. В момент включения котла теплая вода из трубопровода подачи через байпас направляется в котел — это предохраняет камеру котла от выпадения конденсата.

По мере прогревания воды до 50-60 °C клапан постепенно подмешивает к воде, поступающей в котел, холодную воду из обратки. После полного прогрева системы клапан переключает на подачу в котел воды из обратки (температурой не ниже 50 °С). При более сильном охлаждении воды в обратке клапан опять включается электроприводом и подмешивает горячую воду в обратку.

Допускать попадания холодной воды в камеру сгорания котла нельзя! В таких схемах обязательно используют клапаны с приводом.

Частые ошибки и проблемы при установке

Самая частая ошибка при установке — подсоединение трубопроводов не к тем патрубкам. Например:

Подсоединение байпаса на вводной патрубок при подключении термовентиля к батарее.
Расположение клапана не в соответствии со стрелками, указывающими ток воды.

Обычно такие ошибки при подключении происходят при неправильном выборе типа или формы вентиля с электроприводом.

Советы специалистов

Термовентили с электроприводом не стоит устанавливать на чугунные радиаторы — у них очень большая тепловая инерция, практически регулировка таких радиаторов бессмысленна. Проще в случае перегрева прикрутить обычный кран на вводе теплоносителя в радиатор.

Достаточно неэффективна установка термовентилей при однотрубной системе отопления и в многоэтажных домах (у нас не топят до жары, а если бывает, проще временно накрыть батарею одеялом или картоном).

Зато подключение труб теплого пола без трехходового клапана может привести к очень неприятным последствиям — перегреву системы и конструкций пола (в отдельных случаях — даже к растрескиванию стяжки).

Еще более неприятные последствия при отсутствии клапана с электроприводом в системе обвязки твердотопливного котла. Попадание холодной воды из обратки в камеру сгорания твердотопливного котла приведет к выпадению конденсата на теплообменнике и стенках котла и в итоге быстро выведет котел из строя.

Заключение

Я прощаюсь с моим уважаемым читателем. Надеюсь, что статья помогла разобраться в особенностях применения и монтажа трехходовых клапанов с электроприводами для оптимизации систем отопления вашего дома или квартиры. Применение клапанов имеет свои плюсы и минусы, но существенная экономия топлива и финансов способна перевесить все минусы.

Подписывайтесь на новые статьи и делитесь полезностями с подписчиками в соцсетях — наша информация поможет вам приобрести популярность.

Загрузка…

vseotrube.ru

Esbe клапаны трехходовые VRG, 3F, электроприводы ARA. Термостатические клапаны Esbe.

Шведская компания ESBE (Эсби), вот уже на протяжении многих лет является общепризнанным лидером в области систем контроля водяного отопления и охлаждения. Трехходовые смесительные клапаны ESBE серий VRG 131 и 3F, а также электрические приводы ESBE ARA и 90-й серий — это пример отличного качества и надежности по приемлемой цене. Широкий ассортимент смесительных клапанов Esbe позволяет сделать оптимальный выбор в зависимости от требований системы. В качестве материалов используются высококачественные латунные сплавы или чугун. Клапаны выпускаются с резьбовыми или фланцевыми соединениями.

Трехходовые смесительные клапаны Esbe VRG 131, 132

Клапаны Esbe серии VRG131 изготавливаются из специального латунного сплава DZR, что позволяет применять их в системах водоснабжения с санитарной горячей водой. В зависимости от модификации, клапаны Esbe VRG 131 выпускаются в типоразмерах DN15-50. Пропорции смешивания регулируются вручную или посредством автоматического управления. Клапаны серии VRG имеют низкую утечку. Благодаря компактной конструкции и наличию маркировки, сборка и разборка клапана осуществляется достаточно просто.

Муфтовые соединения, корпус-латунь, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=10 бар

Модель	Артикул	DN, мм	Подключение	Kvs, м³/час	Вес, кг	Заменяет
VRG131-15-0.4 цена >>	11600100	15	Rp 1/2″	0,4	0,40	—
VRG131-15-0.63 цена >>	11600200	15	Rp 1/2″	0,63	0,40	—
VRG131-15-1 цена >>	11600300	15	Rp 1/2″	1,0	0,40	—
VRG131-15-1.6 цена >>	11600400	15	Rp 1/2″	1,6	0,40	—
VRG131-15-2.5 цена >>	11600500	15	Rp 1/2″	2,5	0,40	3MG15, 3G15
VRG131-15-4 цена >>	11600600	15	Rp 1/2″	4,0	0,40	—
VRG131-20-2.5 цена >>	11600700	20	Rp 3/4″	2,5	0,43	—
VRG131-20-4 цена >>	11600800	20	Rp 3/4″	4,0	0,43	—
VRG131-20-6.3 цена >>	11600900	20	Rp 3/4″	6,3	0,43	3MG20, 3G20
VRG131-25-6.3 цена >>	11601000	25	Rp 1″	6,3	0,70	—
VRG131-25-10 цена >>	11601100	25	Rp 1″	10	0,70	3MG25, 3G25
VRG131-32-16 цена >>	11601200	32	Rp 1 1/4″	16	0,95	3MG32, 3G32
VRG131-40-25 цена >>	11603400	40	Rp 1 1/2″	25	1,68	3G40
VRG131-50-40 цена >>	11603600	50	Rp 2″	40	2,30	3G50
VRG132-25-10 цена >>	11602500	25	G 1 1/4″	10	0,70	3MGA25
VRG132-32-16 цена >>	11602600	32	G 1 1/2″	16	0,95	3MGA25

Фланцевые смесительные клапаны Esbe 3F, 4F

Смесительные фланцевые клапаны ESBE 3F, 4F изготавливаются из литого чугуна и находят широкое применение в системах отопления и охлаждения. Клапаны Esbe 3F могут применяться в закрытых системах с водой, не содержащей растворённого кислорода. При работе клапана Esbe 3F, 4F более горячий теплоноситель смешивается с холодным, поступающим к котлу, что обеспечивает повышение температуры теплоносителя, возвращающегося в котел. Благодаря этому снижается риск возникновения низкотемпературной коррозии. Клапаны изготавливаются с типоразмерами DN 32-150.

Фланцевые соединения, корпус-литой чугун, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=6 бар

Модель	Артикул	DN, мм	Крутящий момент требуемого привода, Нм	Kvs, м³/час	Вес, кг
3F-20 цена >>	11100100	20	3	12	3,5
3F-25 цена >>	11100200	25	3	18	4,0
3F-32 цена >>	11100300	32	5	28	5,9
3F-40 цена >>	11100400	40	5	44	6,8
3F-50 цена >>	11100600	50	10	60	9,1
3F-65 цена >>	11100800	65	10	90	10,0
3F-80 цена >>	11101000	80	10	150	16,2
3F-100 цена >>	11101200	100	15	225	21,0
3F-125 цена >>	11101400	125	15	280	27,0
3F-150 цена >>	11101600	150	15	400	37,0
4F-50 цена >>	11101900	50	10	60	11,0
4F-65 цена >>	11102000	65	10	90	12,2
4F-80 цена >>	11102100	80	10	150	20,0
4F-100 цена >>	11102200	100	15	225	25,0

Электроприводы, приводы Esbe ARA 600 для трехходовых смесительных клапанов.

Приводы Esbe ARA 600разработаны для автоматизации управления клапанами серий VRG, VRB, MG, G, F < DN50. Выпускаются для 24В и 230 В (частота 50 Гц). Некоторые виды клапанов и приводов сконструированы таким образом, что между ними образуется специальное соединение «клапан – привод», образующее устройство с уникальными характеристиками точности и устойчивости. Диапазон действия приводов составляет от 90°. Разные модели предусматривают разное время закрывания, в среднем от 15 до 240 секунд. Надёжность, экономичность и комфорт в использовании – главные принципы, которыми руководствуются специалисты компании Esbe при разработке сервоприводов Esbe ARA.

Модель	Артикул	Эл. питание	Время закрытия	Управление	Усилие	Заменяет
ARA639 цена >>	12520100	AC/DC 24 В	15/30/60/120 сек.	0-10 В/4-20 мА	6 Нм	—
ARA642 цена >>	12101600	AC 230 В	30 сек.	3-точечное с доп. выкл.	6 Нм	—
ARA651 цена >>	12101200	AC 230 В	60 сек.	3-точечное	6 Нм	65
ARA652 цена >>	12101700	AC 230 В	60 сек.	3-точечное с доп. выкл.	6 Нм	65M
ARA655 цена >>	12120900	AC 230 В	60 сек.	2-точечное	6 Нм	68
ARA659 цена >>	12520200	AC/DC 24 В	45/120 сек.	0-10 В/4-20 мА	6 Нм	62P
ARA661 цена >>	12101300	AC 230 В	120 сек.	3-точечное	6 Нм	66
ARA662 цена >>	12101800	AC 230 В	120 сек.	3-точечное с доп. выкл.	6 Нм	66M
ARA663 цена >>	12100300	AC 24 В	120 сек.	3-точечное	6 Нм	62
ARA664 цена >>	12100800	AC 24 В	120 сек.	3-точечное с доп. выкл.	6 Нм	62M

Электроприводы, приводы Esbe серии 90.

Компактные реверсивные приводы Esbe серии 90 предназначены для управления регулирующими клапанами Esbe типоразмеров DN 15-150, момент силы 5-15 Нм. Данные сервоприводы поставляются в трех исполнениях в зависимости от типа управляющего сигнала: 2-х точечные, 3-х точечные либо пропорциональные, оснащены концевыми выключателями в крайних положениях и имеют возможность настройки рабочего угла в диапазоне 30–180°. Электропривод Esbe 90 позволяет управлять клапаном и в ручном режиме, при этом положение отображается на индикаторном диске. В данной серии доступны приводы с электропитанием как 24 В, так и 230 В и с различным временем открытия. Приводы Esbe серии 90 эффективно работают с клапанами серий VRG100, VRG200, VRG300, VRB100, F, MG, G, BIV и H.

Модель	Артикул	Эл. питание	Время закрытия	Управление	Усилие
92 цена >>	12050600	AC 24 В	60 сек.	3-точечное	15 Нм
92P цена >>	12550100	AC/DC 24 В	60/90/120 сек.	0-10 В/4-20 мА	15 Нм
93 цена >>	12051300	AC 24 В	240 сек.	3-точечное	15 Нм
94 цена >>	12051700	AC 230 В	15 сек.	3-точечное	5 Нм
95 цена >>	12051900	AC 230 В	60 сек.	3-точечное	15 Нм
95-2 цена >>	12052000	AC 230 В	120 сек.	3-точечное	15 Нм
95M цена >>	12052200	AC 230 В	60 сек.	3-точечное с доп. выкл.	15 Нм
95-2M цена >>	12052100	AC 230 В	120 сек.	3-точечное с доп. выкл.	15 Нм
96 цена >>	12052300	AC 230 В	240 сек.	3-точечное	15 Нм
97 цена >>	12052500	AC 230 В	15 сек.	2-точечное	5 Нм
98 цена >>	12052600	AC 230 В	60 сек.	2-точечное	15 Нм

Контроллеры Esbe серий CRB, CRA, 90C, CUA.

Современные контроллеры Esbe серий CRB, CRA, 90C и CUA были разработаны для обеспечения более высокого уровня комфорта и экономии электроэнергии. В серию CRA входят комбинированные приводы и контроллеры постоянного уровня температуры с возможностью регулирования температуры от 5 до 95°С. Контроллеры CRB со встроенным приводом и удобным интерфейсом состоят из привода и дисплея с датчиком комнатной температуры, на основе показаний которого производится регулировка.

Контроллеры ESBE CRB и CRA применяются с клапанами следующих серий: VRG100, VRG200, VRG300, VRB100, G, BIV, H и HG, F<=DN40, Для клапанов серии F предназначены контроллеры CRA120, CRB 120.

Термостатические смесительные клапаны Esbe VTA320, VTA370, VTA570.

Термостатические клапаны Esbe базовых серий VTA 320, VTA 370 имеют высокую пропускную способность и обладают повышенной функциональностью. В зависимости от модели, могут применяться в бытовых системах горячего водоснабжения и напольного отопления. Основными функциями данных клапанов являются асимметричное направление потока и защита от ожогов. Защита от ожогов основана на автоматическом прекращении подачи горячей воды при прекращении подачи холодной воды.

Муфтовое соединение, корпус клапана- латунь DZR, золотник — латунь, уплотнение EPDM, PN=10, температура теплоносителя max. 95C.

Модель	Артикул	Присоединение	Kvs, м³/час	Темп. диапазон, °С	Вес, кг
VTA321-15 цена >>	31100300	Rp 1/2″	1,5	20 — 43	0,45
VTA321-20 цена >>	31100700	Rp 3/4″	1,6	20 — 43	0,48
VTA321-20 цена >>	31100800	Rp 3/4″	1,6	35 — 60	0,48
VTA322-25 цена >>	31101000	G 1″	1,6	35 — 60	0,48
VTA372-25 цена >>	31200100	G 1″	3,4	20 — 55	0,52
VTA572-25 цена >>	31702100	G 1″	4,5	20 — 55	0,86

Трехходовой смесительный клапан имеет достаточно простое устройство. Он состоит из корпуса, имеющего два входа и один выход, а также штока специальной формы, на который установлена ручка (для ручного управления) или электропривод (для автоматического регулирования температуры потока). Шток способен вращаться по вертикальной оси, перекрывая в той или иной степени вход горячей или холодной воды, за счет чего создается определенное соотношение потоков и, как результат, на выходе получается смесь заданной температуры. Материалом корпуса трехходового клапана чаще всего выступают латунный сплав или литой чугун. Шток выполнен из латуни, чугуна или нержавеющей стали.

Управление трехходовым клапаном осуществляется с помощью, установленного на шток электропривода, который поставляется отдельно. Основными характеристиками электроприводов являются: время поворота штока на 90 градусов; усилие, с которым привод способен вращать шток; электрическое напряжение и управляющий сигнал (двухточечный, трехточечный, пропорциональный). Электропривод получает сигнал от общедомового контроллера, который, основываясь на показаниях различных датчиков температуры, просчитывает положение штока трехходового клапана для получения заданной температуры теплоносителя на выходе.

Выбор электропривода для ротационного трехходового смесительного клапана. Для муфтовых смесительных клапанов ESBE используются приводы серии ARA600, для фланцевых чугунных клапанов – серия ESBE 90. Если клапан будет использоваться как отводной, то привод должен быть с 2-позиционным управлением. Если в качестве смесительного, то необходимо 3-точечное управление или пропорциональное регулирование: сигнал 0-10В. Далее выбираем нужную комбинацию времени поворота штока и назначения клапана. На бытовое горячее водоснабжение будет достаточно 60 секунд, а для подачи теплоносителя в радиаторы, чаще всего, используют электроприводы с временем поворота штока 120 секунд. При необходимости контролировать внешнее оборудование в зависимости от положения клапана (например, отключить ненужный насос и т.д.) определяем — нужен ли вспомогательный выключатель. Когда все технические характеристики электропривода определены, не составит особого труда выбрать из представленных моделей именно ту, которая будет выполнять все заданные функции.

Покупая смесительный трехходовой клапан с электроприводом ESBE, вы получаете качественный продукт, хорошо зарекомендовавший себя на европейском рынке. В пользу этого утверждения говорит то, что многие известные европейские производители отопительной техники используют при производстве своей продукции смесительные трехходовые клапаны Эсби.

Получить дополнительную информацию о клапанах, электроприводах и контроллерах ESBE или сделать заказ Вы можете, обратившись в наш офис: тел.: (495) 921-65-00, E-mail: [email protected]

www.altermo.ru

Клапаны и приводы Danfoss — каталог, прайс

Соединение клапан – привод является одним из основных элементов системы автоматического регулирования. Данное устройство позволяет регулировать температуру и подачу теплоносителя (хладоносителя). Клапаны и приводы Danfoss имеют большое количество модификаций, что позволяет подобрать наиболее оптимальный вариант для каждой конкретной задачи.

Электроприводы для клапанов Danfoss

Электроприводы Danfoss предназначены для управления клапанами с помощью различных сигналов. Ряд приводов помимо этого выполняет защитную функцию. Приводы различаются по способу соединения с клапаном, скорости действия и ряду других параметров. Как правило, разные серии электроприводов Danfoss разработаны и применяются для конкретных типов клапанов. Для управления седельными клапанами применяются редукторные приводы с импульсным (серия AMV) и аналоговым управлением (серия AME). Предусмотрено также ручное управление.

Модель	Электропит-е, В	Ход штока,мм	Ду управляемого клапана, мм	Приводное усилие, Н	Артикул	Совместим с клапанами
AMV 10 цена >>	230	5	15-25	300	082G3001	VM2, VB2, VMV
AMV 20 цена >>	230	10	15-50	450	082G3007	VM2, VB2, VMV
AMV 30 цена >>	230	10	15-50	450	082G3011	VM2, VB2, VMV
ARV 152 цена >>	230	10	15-50	450	082G6007	VM2, VFM2
ARV 153 цена >>	230	10	15-50	450	082G6011	VM2, VFM2
AMV 13 цена >>	230	5	15-25	300	082G3003	VM2, VB2, VMV
AMV 23 цена >>	230	10	15-50	450	082G3009	VM2, VB2, VMV
AMV 33 цена >>	230	10	15-50	450	082G3013	VM2, VB2, VMV
AMV 25 цена >>	230	15	15-50	1000	082G3024	VRB3, VRG3, VFS2, VF2
AMV 25SD цена >>	230	15	15-50	450	082h4037	VRB3, VRG3, VFS2, VF2
AMV 25SU цена >>	230	15	15-50	450	082h4040	VRB3, VRG3, VFS2, VF2
AMV 35 цена >>	230	15	15-50	600	082G3021	VRB3, VRG3, VFS2, VF2
AMV 435 цена >>	230	15	15-80	400	082H0163	VF3, VF2, VRB3, VRG3
AMV 438SU цена >>	230	15	15-50	450	082H0123	VF3, VF2, VRB3, VRG3
AME 655 цена >>	230	50	65-250	2000	082G3443	VFM2, VF3, VFS2
AME 658SD цена >>	230	50	65-250	2000	082G3449	VFM2, VF3, VFS2
AME 658SU цена >>	230	50	65-250	2000	082G3451	VFM2, VF3, VFS2
AME 685 цена >>	230	80	200-300	5000	082G3501	VF3
AMV 55 цена >>	230	40	15-250	2000	082h4021	VF2, VF3, VFS2
AMV 56 цена >>	230	40	15-250	1500	082h4024	VF2, VF3, VFS2
AMV 85 цена >>	230	40	65-150	5000	082G1451	VF2, VF3, VFS2
AMV 86 цена >>	230	40	65-150	5000	082G1461	VF2, VF3, VFS2
AMV 150 цена >>	230	4	15-40	250	082G3090	VS2, VMV
AMV 410 цена >>	230	20	15-80	1000	082G0609	VFG2, VFGS2, VFG3
AMV 413 цена >>	230	20	15-80	800	082G0612	VFG2, VFGS2, VFG3
AMV 610 цена >>	230	20	15-250	1200	082G0614	VFG2, VFGS2, VFG3
AMV 613 цена >>	230	20	15-250	1200	082G0616	VFG2, VFGS2, VFG3
AMV 633 цена >>	230	20	15-250	1200	082G0618	VFG2, VFGS2, VFG3

Регулирующие седельные клапаны

Седельные клапаны Danfoss обладают рядом преимуществ по сравнению с поворотными. Седельные клапаны выдерживают перепады давления и могут работать при высоких параметрах регулируемой среды. Они имеют меньшую утечку в закрытом состоянии и, в целом, обеспечивают более качественный уровень работы. По виду соединения клапаны подразделяются на резьбовые и фланцевые. В зависимости от типа клапаны могут быть возвратно-поступательного или нажимного действия, что также необходимо учитывать при использовании.

Двухходовые регулирующие клапаны Danfoss

Среди регулирующих клапанов широко распространены проходные (двухходовые) клапаны Danfoss типов VB 2, VRG 2, VM 2, VFS 2, VF 2, а также универсальные клапаны VFG 2.

Фланцевые регулирующие двухходовые клапаны Danfoss серии VB 2 — корпус- чугун, T=130C. Pmax=25 бар

Фланцевые регулирующие двухходовые клапаны Danfoss серии VFM 2 — корпус- чугун, T=150C. Pmax=25 бар

Фланцевые регулирующие двухходовые клапаны Danfoss серии VF 2 — корпус- чугун, Для Ду=65-100мм T=150C. Pmax=16 бар, для Ду=125-150мм T=200C. Pmax=13 бар

Клапан регулирующий VFS 2, фланцевый регулируемая среда – вода, пар; Ду = 15–100 мм, Ру = 25 бар, Тмакс. = 120 °С и Ру = 20 бар T макс. = 200 °С; материал – чугун

Трехходовые регулирующие клапаны Danfoss

Трехходовые регулирующие клапаны Danfoss подразделяются на резьбовые (муфтовые) и фланцевые. В зависимости от типа, муфтовые клапаны могут иметь как наружную, так и внутреннюю резьбу. Ниже приведены наиболее распространенные виды трехходовых клапанов.

Фланцевые регулирующие трехходовые клапаны Danfoss серии VF 3 — корпус- чугун, Pmax=16 бар, T=200C.

Дополнительную информацию о регулирующих клапанах и приводах Danfoss (Данфос) Вы можете получить, обратившись в наш офис тел.: (495) 921-65-00 или электронной почте: [email protected]

www.altermo.ru

Клапаны и электроприводы Esbe — каталог, прайс лист

Трехходовые смесительные клапаны Esbe VRG 131, 132

Муфтовые соединения, корпус-латунь, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=10 бар

Модель	Артикул	DN, мм	Подключение	Kvs, м³/час	Вес, кг	Заменяет
VRG131-15-0.4 цена >>	11600100	15	Rp 1/2″	0,4	0,40	—
VRG131-15-0.63 цена >>	11600200	15	Rp 1/2″	0,63	0,40	—
VRG131-15-1 цена >>	11600300	15	Rp 1/2″	1,0	0,40	—
VRG131-15-1.6 цена >>	11600400	15	Rp 1/2″	1,6	0,40	—
VRG131-15-2.5 цена >>	11600500	15	Rp 1/2″	2,5	0,40	3MG15, 3G15
VRG131-15-4 цена >>	11600600	15	Rp 1/2″	4,0	0,40	—
VRG131-20-2.5 цена >>	11600700	20	Rp 3/4″	2,5	0,43	—
VRG131-20-4 цена >>	11600800	20	Rp 3/4″	4,0	0,43	—
VRG131-20-6.3 цена >>	11600900	20	Rp 3/4″	6,3	0,43	3MG20, 3G20
VRG131-25-6.3 цена >>	11601000	25	Rp 1″	6,3	0,70	—
VRG131-25-10 цена >>	11601100	25	Rp 1″	10	0,70	3MG25, 3G25
VRG131-32-16 цена >>	11601200	32	Rp 1 1/4″	16	0,95	3MG32, 3G32
VRG131-40-25 цена >>	11603400	40	Rp 1 1/2″	25	1,68	3G40
VRG131-50-40 цена >>	11603600	50	Rp 2″	40	2,30	3G50
VRG132-25-10 цена >>	11602500	25	G 1 1/4″	10	0,70	3MGA25
VRG132-32-16 цена >>	11602600	32	G 1 1/2″	16	0,95	3MGA25

Фланцевые смесительные клапаны Esbe 3F, 4F

Фланцевые соединения, корпус-литой чугун, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=6 бар

Модель	Артикул	DN, мм	Крутящий момент требуемого привода, Нм	Kvs, м³/час	Вес, кг
3F-20 цена >>	11100100	20	3	12	3,5
3F-25 цена >>	11100200	25	3	18	4,0
3F-32 цена >>	11100300	32	5	28	5,9
3F-40 цена >>	11100400	40	5	44	6,8
3F-50 цена >>	11100600	50	10	60	9,1
3F-65 цена >>	11100800	65	10	90	10,0
3F-80 цена >>	11101000	80	10	150	16,2
3F-100 цена >>	11101200	100	15	225	21,0
3F-125 цена >>	11101400	125	15	280	27,0
3F-150 цена >>	11101600	150	15	400	37,0
4F-50 цена >>	11101900	50	10	60	11,0
4F-65 цена >>	11102000	65	10	90	12,2
4F-80 цена >>	11102100	80	10	150	20,0
4F-100 цена >>	11102200	100	15	225	25,0

Электроприводы, приводы Esbe ARA 600 для трехходовых смесительных клапанов.

Модель	Артикул	Эл. питание	Время закрытия	Управление	Усилие	Заменяет
ARA639 цена >>	12520100	AC/DC 24 В	15/30/60/120 сек.	0-10 В/4-20 мА	6 Нм	—
ARA642 цена >>	12101600	AC 230 В	30 сек.	3-точечное с доп. выкл.	6 Нм	—
ARA651 цена >>	12101200	AC 230 В	60 сек.	3-точечное	6 Нм	65
ARA652 цена >>	12101700	AC 230 В	60 сек.	3-точечное с доп. выкл.	6 Нм	65M
ARA655 цена >>	12120900	AC 230 В	60 сек.	2-точечное	6 Нм	68
ARA659 цена >>	12520200	AC/DC 24 В	45/120 сек.	0-10 В/4-20 мА	6 Нм	62P
ARA661 цена >>	12101300	AC 230 В	120 сек.	3-точечное	6 Нм	66
ARA662 цена >>	12101800	AC 230 В	120 сек.	3-точечное с доп. выкл.	6 Нм	66M
ARA663 цена >>	12100300	AC 24 В	120 сек.	3-точечное	6 Нм	62
ARA664 цена >>	12100800	AC 24 В	120 сек.	3-точечное с доп. выкл.	6 Нм	62M

Электроприводы, приводы Esbe серии 90.

Модель	Артикул	Эл. питание	Время закрытия	Управление	Усилие
92 цена >>	12050600	AC 24 В	60 сек.	3-точечное	15 Нм
92P цена >>	12550100	AC/DC 24 В	60/90/120 сек.	0-10 В/4-20 мА	15 Нм
93 цена >>	12051300	AC 24 В	240 сек.	3-точечное	15 Нм
94 цена >>	12051700	AC 230 В	15 сек.	3-точечное	5 Нм
95 цена >>	12051900	AC 230 В	60 сек.	3-точечное	15 Нм
95-2 цена >>	12052000	AC 230 В	120 сек.	3-точечное	15 Нм
95M цена >>	12052200	AC 230 В	60 сек.	3-точечное с доп. выкл.	15 Нм
95-2M цена >>	12052100	AC 230 В	120 сек.	3-точечное с доп. выкл.	15 Нм
96 цена >>	12052300	AC 230 В	240 сек.	3-точечное	15 Нм
97 цена >>	12052500	AC 230 В	15 сек.	2-точечное	5 Нм
98 цена >>	12052600	AC 230 В	60 сек.	2-точечное	15 Нм

Получить дополнительную информацию о клапанах и электроприводах ESBE ( ЭСБЕ ) или сделать заказ Вы можете, обратившись в наш офис: тел.: (495) 921-65-00, E-mail: [email protected]

www.altermo.ru

16169 HERZ, 1771250 Электропривод для трехходового клапана, 3-pt, 500 Н, 230 В, 8,0 мм, 2 мин за 17727,00 рублей в г. Кострома (Электроприводы для малых линейных клапанов HERZ), тел. 8 (4942) 502-502

	консультация специалиста: мы ответим на Ваши вопросы 8 (4942) 502-502
	гарантия качества: являемся официальным дилером
	ваш регион:

Описание:

h4>Электропривод 1771250 HERZ для трехпозиционного регулирования совместно с трехходовыми клапанами и электронным терморегулятором.

ПРИМЕНЕНИЕ

Электропривод 1771250 HERZ предназначен для регулирования теплоносителя в системах отопления, совместно со смесительно-разделительными трехходовыми клапанами 4037 HERZ и электронным регулятором 1779323 HERZ. Переключаемая линейная или равнопроцентная характеристика.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ


Напряжение питания, В/Гц		230/50 (+-15%)
Потребляемая можность, ВА		1,6
Макс. рабочая температура, °C		100
Рабочая температура, °C		-10…55
Температура хранения, °C
Влажность
Степень защиты		IP 54
Ход штока, мм		8,0
Время хода штока, мин		2
Закрывающее усилие, Н		500
Положение без питания		—
Длина кабеля, м		—
Масса , кг		0,7

МОНТАЖ И ЭКСПЛУАТАЦИЯ

— Для установки электропривода 1771250 Herz на трехходовой клапан 4037 HERZ не требуется специального инструмента, дополнительных соединителей и переходников. Просто надеть привод на клапан и накрутить латунную гайку, затянув от руки.
— Допускается монтаж в любом положении, кроме положения приводом вниз.
— Автоматическая настройка на ход клапана.
— Программирующий коммутатор для выбора характеристик и времени срабатывания.
— Наружное ручное управление с отключением двигателя.
— Редуктор для позиционирования клапана и ручного регулирования.

Другие электроприводы 7712 HERZ, 500 Н, с ходом штока 8,0 мм


Модель	Упроавляющий сигнал	Напряжение	Пусковая мощность
1771210 Herz	0-10 В	24	7 ВА	1 мин
1771250 Herz	3-pt	230 В	1,6 ВА	2 мин
1771251 Herz	3-pt	24 В	1,5 ВА	2 мин

Совместимые трехходовые клапаны 4037 Herz, Ру16

СОВМЕСТИМЫЕ ТЕРМОРЕГУЛЯТОРЫ (КОМНАТНЫЕ ТЕРМОСТАТЫ, ХРОНОТЕРМОСТАТЫ)


1779323 Herz		Электронный регулятор комнатной температуры с Pl регулироавнием (230В, 3-pt.)

ПРИНАДЛЕЖНОСТИ


1910240 Herz		Ручной привод для трехходовых клапанов 4037 HERZ

Дополнительно, вам может потребоваться:

Наш словарь:

Фильтр сетчатый — используется для улавливания крупных частитц мусора из потока воды или теплоносителя. Используется в котельной перед циркуляционным насосом, чтобы уменьшить риск повреждения лопаток насоса.

Ранее посещенные

Наши предложения в других категориях

www.ssanteh.ru

Клапаны для фанкойлов. Watts Италия. Приводы клапанов 22C, 22CX.

Обвязка фанкойла состоит из таких основных элементов как запорные вентили, сменные сетчатые фильтры, регулирующие клапаны, соединительные элементы. Наиболее важным элементом здесь, пожалуй, является клапан фанкойла. Клапаны управления фанкойлами предназначены для регулирования расхода холодной и/или горячей воды в системах кондиционирования и/или отопления. Для двухтрубных фанкойлов устанавливается один клапан, для 4-х трубных — соответственно два клапана. Двухходовые клапаны служат для выключения подачи воды в фанкойл и используются в системах с переменным расходом жидкости. Трёхходовой клапан может использоваться как распределительный узел (один вход, два выхода) и как смесительный узел фанкойла (два входа, один выход). Функционал клапанов обеспечивается ходом запорного элемента, который открывает или закрывает ход жидкости через клапан. Запорный элемент приводится в движение приводом клапана по команде от пульта управления фанкойлом, либо по команде другого элемента автоматики, управляющего работой фанкойла.

Цены на клапаны для фанкойлов.

* — Межосевое расстояние

Тип: 22CX230NC2.
Маркировка: 22CX.
Артикул: 10029671.
Производство: Италия.
Максимальная рабочая температура: 110 °
Исполнение: Нормально закрытый — НЗ с двухжильным кабелем.
Время открытия/закрытия: около 3 мин.
Ход штока: 2,5 мм.
Присоединение привода: накидная гайка M30x1,5.
Напряжение питания: 220В / 50 Гц.
Подсоединительная резьба: внутренняя.
Материал: негорючая пластмасса.
Класс защиты: IP54.
Вес: 150 г.
Внимание! Привод клапана Watts 22CX является прямой заменой снятого с производства привода Watts 22C и полностью совместим с клапанами на которые устанавливались приводы 22С.

Цена: 3040 ₽.

Розничная цена с НДС за привод. Уточняйте Вашу цену со скидкой в зависимости от количества.

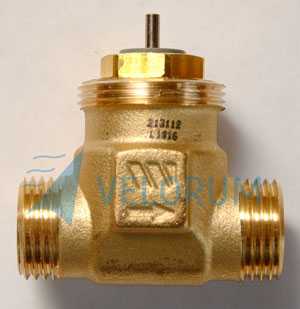

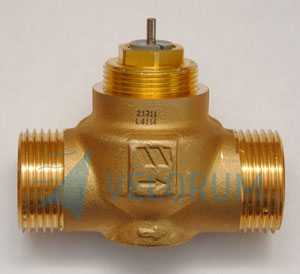

Тип: ZV2131-PN16.
Маркировка: 213112.
Артикул: 10004128.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 1,7.
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 200 г. (С приводом 350г.)

Цена: 2480 ₽.

Розничная цена с НДС за клапан, без стоимости привода. Уточняйте Вашу цену со скидкой в зависимости от количества.

Подробнее…

Тип: ZV2131-DN20.
Маркировка: 213134.
Артикул: 10001544.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 2,8.
Материал: латунь.
Диаметр резьбового соединения труб: 3/4 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 200 г. (С приводом 350г.)

Цена: 2800 ₽.

Подробнее…

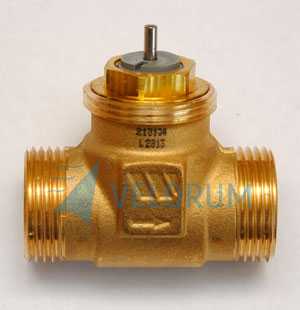

Тип: ZV2131-DN25.
Маркировка: 21311.
Артикул: 10001545.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 4,5.
Материал: латунь.
Диаметр резьбового соединения труб: 1 дюйм.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 500 г. (С приводом 650г.)

Цена: 3840 ₽.

Подробнее…

Тип: ZV3131-DN15.
Маркировка: 313112.
Артикул: 10001546.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 1,7.
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX и 22C (сняты с производства).
Подсоединительная резьба: наружная.
Вес: 200 г. (С приводом 350г.)

Цена: 2640 ₽.

Подробнее…

Тип: ZV3131-DN20.
Маркировка: 313134.
Артикул: 10001547.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 2,8.
Материал: латунь.
Диаметр резьбового соединения труб: 3/4 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 250 г. (С приводом 400 г.)

Цена: 2960 ₽.

Подробнее…

Тип: ZV3131-DN25.
Маркировка: 31311.
Артикул: 10001549.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 4,5.
Материал: латунь.
Диаметр резьбового соединения труб: 1 дюйм.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 550 г. (С приводом 600г.)

Цена: 4160 ₽.

Подробнее…

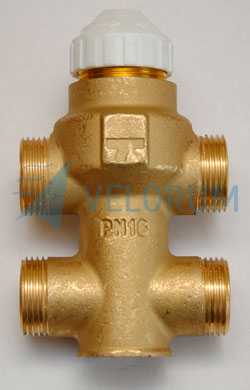

Тип: ZV4131-DN15.
Маркировка: 413112.
Артикул: 10001557.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 1,7.
Межосевое расстояние: 35 мм.
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX и 22C (сняты с производства).
Подсоединительная резьба: наружная.
Вес: 350 г. (С приводом 500г.)

Цена: 3360 ₽.

Подробнее…

Тип: ZV41311240P1.
Маркировка: 41311240P1.
Артикул: 10051317.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 1,0 (ограничение шайбой).
Межосевое расстояние: 40 мм.
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX и 22C (сняты с производства).
Подсоединительная резьба: наружная.
Вес: 350 г. (С приводом 500г.)

Цена: 3600 ₽.

Подробнее…

Тип: ZV4131-DN20.
Маркировка: 413134.
Артикул: 10001558.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 2,8.
Межосевое расстояние между выводами: 50мм.
Материал: латунь.
Диаметр резьбового соединения труб: 3/4 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 350 г. (С приводом 500 г.)

Цена: 3840 ₽.

Подробнее…

Тип: ZV41313440P4 DN20 3/4″.
Маркировка: 41313440P4.
Артикул: 10051318.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 4,0.
Межосевое расстояние: 40мм.
Материал: латунь.
Диаметр резьбового соединения труб: 3/4 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 400 г. (С приводом 550 г.)

Цена: 4480 ₽.

Подробнее…

Тип: 213112
Маркировка: 213112.
Производство: Китай.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 200 г. (С приводом 350г.)

Цена: 1984 ₽.

Подробнее…

Тип: 213134
Маркировка: 213134.
Производство: Китай.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Материал: латунь.
Диаметр резьбового соединения труб: 3/4 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 250 г. (С приводом 400г.)

Цена: 2240 ₽.

Подробнее…

Модель: CV-312/220.
Производство: КНР.
Рабочая температура окружающей среды: 0-60 °C.
Температура жидкости: 2-94 °C.
Время открытия клапана: 10 сек.
Время закрытия клапана: 5 сек.
Номинальное давление: 16 бар.
Пропускная способность KV: 2,5.
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Подсоединительная резьба: внутренняя.
Вес: 300 г. (С приводом 600г.)

Цена: 5850 ₽.

Розничная цена с НДС. Уточняйте Вашу цену со скидкой в зависимости от количества.

Модель: CV-334/220.
Производство: КНР.

www.velorum.ru

РубрикаРазное

Электропривод для клапана трехходового клапана – Трехходовой клапан с электроприводом: модели, назначение и преимущества

Привод трехходового клапана — Отопление

Принцип работы трёхходового клапана

Трёхходовой клапан с электроприводом

Привод трёхходового клапана с импульсным управлением

Привод трёхходового крана с аналоговым управлением

Контроллер управления трёхходовым клапаном

Разновидности и назначение клапанов

Устройство и принцип работы

Использование приводов

Схемы подключения клапана к системе отопления

Бюджетные элементы с фиксированной температурой воды

Заключение

Роль клапана в системе

Как повысить/понизить температуру с помощью трёхходового крана

Трёхходовой кран: принцип работы

Виды трёхходовых клапанов

Приводы трёхходового клапана

Трёхходовой клапан в системе отопления

Установка трёхходового клапана на тёплый пол

Установка трёхходового клапана на твердотопливный котёл

Область применения трёхходового клапана

Принцип работы трёхходового клапана

Конструкция трёхходового клапана

Несколько практических советов

Сведения об изделиях основных фирм-производителей

Трёхходовые смесители, оснащённые электроприводом Еsbe

Смесители производства Valtek

Смесители фирм Danfoss, Honewell и Heimeier

назначение, виды и устройство смесительной арматуры для отопления

Что это такое и для чего он нужен

Назначение и область применения

Характеристики

Из каких материалов изготавливают

Принцип работы и устройство

Преимущества и недостатки

Виды

Маркировка клапанов

Срок службы

Советы по выбору

Популярные производители

Примерная цена

Правила монтажа и эксплуатации

Частые ошибки и проблемы при установке

Советы специалистов

Заключение

Esbe клапаны трехходовые VRG, 3F, электроприводы ARA. Термостатические клапаны Esbe.

Трехходовые смесительные клапаны Esbe VRG 131, 132

Муфтовые соединения, корпус-латунь, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=10 бар

Фланцевые смесительные клапаны Esbe 3F, 4F

Фланцевые соединения, корпус-литой чугун, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=6 бар

Электроприводы, приводы Esbe ARA 600 для трехходовых смесительных клапанов.

Электроприводы, приводы Esbe серии 90.

Контроллеры Esbe серий CRB, CRA, 90C, CUA.

Термостатические смесительные клапаны Esbe VTA320, VTA370, VTA570.

Муфтовое соединение, корпус клапана- латунь DZR, золотник — латунь, уплотнение EPDM, PN=10, температура теплоносителя max. 95C.

Клапаны и приводы Danfoss — каталог, прайс

Электроприводы для клапанов Danfoss

Регулирующие седельные клапаны

Двухходовые регулирующие клапаны Danfoss

Фланцевые регулирующие двухходовые клапаны Danfoss серии VB 2 — корпус- чугун, T=130C. Pmax=25 бар

Фланцевые регулирующие двухходовые клапаны Danfoss серии VFM 2 — корпус- чугун, T=150C. Pmax=25 бар

Фланцевые регулирующие двухходовые клапаны Danfoss серии VF 2 — корпус- чугун, Для Ду=65-100мм T=150C. Pmax=16 бар, для Ду=125-150мм T=200C. Pmax=13 бар

Клапан регулирующий VFS 2, фланцевый регулируемая среда – вода, пар; Ду = 15–100 мм, Ру = 25 бар, Тмакс. = 120 °С и Ру = 20 бар T макс. = 200 °С; материал – чугун

Трехходовые регулирующие клапаны Danfoss

Фланцевые регулирующие трехходовые клапаны Danfoss серии VF 3 — корпус- чугун, Pmax=16 бар, T=200C.

Клапаны и электроприводы Esbe — каталог, прайс лист

Трехходовые смесительные клапаны Esbe VRG 131, 132

Муфтовые соединения, корпус-латунь, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=10 бар

Фланцевые смесительные клапаны Esbe 3F, 4F

Фланцевые соединения, корпус-литой чугун, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=6 бар

Электроприводы, приводы Esbe ARA 600 для трехходовых смесительных клапанов.

Электроприводы, приводы Esbe серии 90.

Дополнительно, вам может потребоваться:

Наш словарь:

Ранее посещенные

Наши предложения в других категориях

Клапаны для фанкойлов. Watts Италия. Приводы клапанов 22C, 22CX.

Цены на клапаны для фанкойлов.

Добавить комментарий Отменить ответ
