Электропроводка на кухне своими руками

В современных домах и квартирах самой нагруженной в плане потребления электрической энергии является кухня. Ни для кого это не удивительно, все мы знаем, что здесь сосредоточена почти половина бытовых электроприборов. При планировании ремонтных работ электропроводка на кухне должна стать первоочередной задачей. Надо точно рассчитать нагрузки, соответственно подсчётам выбрать проводники и коммутационные аппараты. Чтобы потом не получилось так – работает варочная панель, духовой шкаф, вытяжка, а вы решили нагреть электрочайник, и всё, отключился автомат, электричество кончилось.

Некоторая бытовая техника настолько мощная, что требует отдельной линии от распределительного щитка и подключения через индивидуальный автомат.

Сразу хотелось бы предупредить тех, кто приобрёл квартиру в домах советской постройки. Быть может в других комнатах (спальня, зал) достаточно заменить коммутационные аппараты и поставить пару дополнительных розеток. Но проводку на кухне нужно монтировать полностью новую, даже не пытайтесь произвести ревизию старой.

Подготовительные работы

Есть замечательная пословица: «Хорошо спланированное – наполовину сделанное». Поэтому электропроводка, монтируемая на кухне, начинается с проекта. Распланируйте места установки мебели и техники для кухни.

Постарайтесь как можно точнее определиться, какими бытовыми приборами будете пользоваться и какой они мощности. Теперь посчитайте нагрузочный максимум, для этого сложите мощности всех электроприборов, подключаемых одновременно (не забудьте сюда прибавить освещение). От полученной цифры вам нужно будет отталкиваться при выборе сечения проводов и номинального тока коммутационных аппаратов.

Достаточно ли вам будет однофазного напряжения? Скорее всего для обыкновенных квартир такая проблема не возникнет. А вот если у вас огромный загородный дом или многоуровневая квартира, а в них кухни, обустроенные всей существующей техникой и полами с подогревом, то нужно будет подводить трёхфазную электрическую сеть. В любом случае для безопасности электропроводки, желательно не включать все имеющиеся кухонные электроприборы одновременно.

Желательно разделить всё кухонное оборудование и соответственно разводку на несколько маршрутов. Каждый будет брать своё начало на вводе в кухню, то есть от распределительной коробки. Конец каждой ветви – это осветительная лампочка или розетка.

Каждая розеточная ветвь может иметь разное количество розеток, всё зависит от того, какие в них будут подключаться бытовые приборы – маломощные (от 0,5 до 0,8 кВт) или мощные (от 0,9 до 2 кВт). Для подключения маломощной техники можно установить розеточный блок, для каждого мощного бытового прибора потребуется смонтировать отельную розетку.

Если мощность потребителя электроэнергии превышает 3 кВт (котёл, водонагреватель или система «тёплый пол»), то вместо розетки ставится автомат.

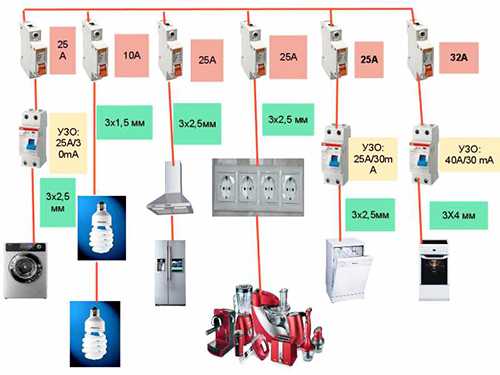

Такое разделение примерно выглядит так:

  1. Осветительная ветвь, от которой будут запитаны все элементы освещения на кухне.
  2. Ветвь на систему «тёплый пол».
  3. Ветвь для розеточного блока, куда будут включаться маломощные бытовые приборы (тостер, миксер, микроволновая печь, соковыжималка, кухонный комбайн и т. д.). Как правило, такой блок розеток располагается на рабочей стенке на уровне 1 м от пола. Обратите внимание, что сюда будет включаться техника, которой пользуются периодически, не постоянно.
  4. Отдельные ветви для подключения мощной бытовой техники (электрическая духовка, варочная панель, стиральная или посудомоечная машина).
  5. Ветвь для двойной розетки, куда будут подключены, например, холодильник и вытяжка.

Варианты распределения розеток на видео:

От общего распределительного щитка к помещению кухни надо провести вводной кабель подходящего сечения, который по своим техническим характеристикам будет выдерживать нагрузку одновременно включенных бытовых приборов. Кабель заводится в распредкоробку, а уже там коммутируется с отходящими ветвями.

Элементы кухонной проводки

Схема электропроводки на кухне включает в себя следующие основные элементы:

  • распредкоробка;
  • электрические кабели и провода;
  • выключатели и розетки.

Проводники можно прокладывать открытым и скрытым способом, но чаще всего на кухнях их прячут под внутреннюю отделку. К ним никакие эстетические требования не предъявляются, важно, чтобы они обладали безопасностью, достаточной токопроводимостью и нужными рабочими характеристиками.

Розетки и выключатели располагают на стенах, а значит, они должны быть безопасны, функциональны, а также эстетически вписываться в стиль и дизайн кухни.

Как видим, одно из важных условий, предъявляемых к элементам проводки, это безопасность. Поэтому вся кухонная электрика должна быть достаточно изолирована.

Правила размещения кухонных розеток

Проводка на кухне вполне может быть смонтирована своими руками, важно только учесть все требования, предъявляемые именно к этим помещениям. Особенно много нюансов по размещению розеток. Наглядно многие из них показаны на видео:

Стандартно их монтируют на высоте 25-30 см от пола. Но на кухне этой цифрой можно варьировать, потому что не всегда удобно подключать бытовой прибор в таком месте. Очень часто несколько розеток или розеточный блок располагают над так называемым кухонным фартуком (на рабочей стенке) на высоте 100-110 см от пола.

  1. Запрещено монтировать розетки в месте, где в них может попадать влага (над или под мойкой, позади посудомоечной машины, вблизи с плитой).
  2. Если по каким-то причинам вы не можете для розетки соблюсти расстояние 25-30 см от пола, то знайте, при необходимости можно его уменьшить. Но между розеткой и полом должно оставаться не менее 10 см, в противном случае при влажной уборке помещения в неё будет попадать влага.
  3. Расстояние от электрического прибора до питающей его розетки делается минимальным. А то ведь нередки такие случаи, когда холодильник стоит в одном кухонном углу, а розетка для него совсем в противоположном.
  4. Можно располагать розетки внутри шкафчиков, под рабочей столешницей. Для этого сзади в мебельных стенках проделывают отверстия для коммутационных аппаратов. Это сэкономит место и не нарушит общий вид.
  5. Ни в коем случае не ставьте розетки там, где есть возможность нагрева (сзади духового шкафа, холодильника, электропечи).
  6. Запрещено размещение розеток вблизи газовых плит.

Что касается конструктивного исполнения, то можно применять розетки накладные и встраиваемые. Для их установки во время ремонта проделываются отверстия, к которым подходят штробы (борозды в стенной поверхности). В отверстия вставляют подрозетники, в них устанавливают розетки, а в штробах прокладывают провода.

Для накладных розеток ничего сверлить и штробить не нужно, их монтируют под столешницами или на мебельных стенках.

Выключатели

При помощи выключателей можно управлять на кухне не только освещением, но и вытяжным вентилятором. То есть у вытяжки имеется проводник со штепсельной вилкой, которая по идее должна вставляться в розетку и приводить в действие вентилятор. Можно убрать штепсельную вилку, а на месте розетки смонтировать выключатель, которым запускать и останавливать вытяжку.

Для светильников лучше ставить двухклавишный выключатель, одна клавиша которого будет включать общее освещение, а вторая подсветку. Возможен монтаж ещё одного обыкновенного выключателя на рабочей стенке, при помощи которого будет включаться освещение только рабочего места.

Общий выключатель монтируют у входной двери, на высоте 80-90 см от пола.

Сколько нужно проводов?

Разводка электропроводки на кухне потребует большое количество кабеля и провода. Всё правильно распланировать и посчитать удобнее в пустом помещении.

  1. Нарисуйте на полу план расстановки мебели и бытовой техники.
  2. Рядом с приборами продумайте места установки розеток.
  3. Отметьте на потолке, где будет основной светильник и дополнительное освещение.
  4. На стене вверху (на расстоянии 15-20 см от потолка) наметьте место монтажа распределительной коробки. Нарисуйте, по какому пути к ней будет подходить вводной кабель, идущий от общего квартирного щитка.

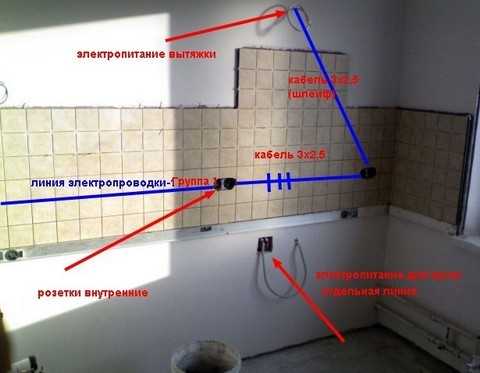

  5. От распределительной коробки начертите прямо по стенам пути прохождения проводов к розеткам, выключателям и осветительным приборам. Помните, что они могут быть только горизонтальными или вертикальными, никаких «наискосок» для экономии материалов не допускается.
  6. На ваших кухонных стенах получилась наглядная схема, берите в руки рулетку и замеряйте нужное количество провода.

Естественно, не покупайте провода впритык, обязательно учтите запас на разделку жил. Для освещения берите провод с медными жилами сечением 1,5 мм2, для запитки розеток от 2,5 до 4 мм2.

Открытая кухонная проводка

Для открытого типа проводки понадобятся распределительная коробка и коммутационные аппараты наружного конструктивного исполнения. Они крепятся прямо на стенные поверхности.

По намеченным линиям на потолке и стенах прокладываются кабель-каналы, их крепёж надо делать через каждые 30-50 см, всё зависит от того, насколько ровные у вас на кухне стенные поверхности. К бетону пластиковые короба крепят при помощи дюбель-гвоздей, для кирпичных или пенобетонных стен подойдут саморезы.

Самый главный недостаток открытой проводки в кабель-каналах – сразу видна вся кривизна стен.

В кабель-каналы укладываются проводники, подводятся к розеткам, выключателям и распределительной коробке. После того, как все соединения будут выполнены, кабель-каналы закрываются накладными крышками с фиксирующими желобками.

Преимущество открытого типа проводки на кухне в том, что её проще будет переделать, если вы захотите поменять места расположения бытовой техники, или в случае какого-то повреждения в сети. Пластиковые кабель-каналы сейчас можно выбрать в магазинах под любой цвет кухни, особенно симпатично смотрятся такие короба с окраской «под дерево».

Скрытая кухонная проводка

Перед тем, как сделать скрытую проводку, потребуется выполнить много грязной, пыльной и шумной работы. В местах, где будут устанавливаться коммутационные аппараты, надо просверлить отверстия. Это выполняют с помощью зубила и молотка, перфоратором со специальными насадками по бетону или кирпичу. В сделанные отверстия при помощи гипса или алебастра фиксируются подрозетники.

Для прокладки проводов прорезаются специальные борозды в стенах, называемые штробами. Для этой цели существует специальный инструмент – штроборез. Будет очень удобно, если вам удастся взять такое приспособление на прокат, потому что покупать его накладно. Но в использовании он очень эффективен.

Во-первых, можно регулировать ширину прорезаемой канавки, в зависимости от того, сколько в ней будет лежать проводов и какого сечения. Во-вторых, многие модели оборудованы сразу пылесосом, что позволяет спокойно работать, не загрязняя на рабочем месте воздух.

Для того чтобы быстро и надёжно зафиксировать провода в штробах, используют гипсовый или алебастровый раствор.

Помните о том, что такие замурованные провода и коммутационные аппараты уже с места на место не переставить. Поэтому сначала обдумайте все «за» и «против», а уже потом примите для себя решение – какой тип проводки выбрать для кухни.

Обратите внимание! Стены, в которых прокладываются провода, обязательно должны быть сухие. Если вдруг выяснилось что стенная поверхность влажная, все работы по прокладке проводки прекратите и несколько дней сушите стену.

На видео еще несколько нюансов, по кухонной электропроводке:

Кому-то на первый взгляд покажется, что электропроводка на кухне своими руками вполне под силу. Но это не так, опыт и знания профессионала здесь нужны, чтобы впоследствии избежать возгораний, пожаров или травмирования человека током. Обратитесь к профессиональным электрикам или хотя бы консультируйтесь с ними, и тогда все электроприборы на вашей кухне будут работать надёжно.

yaelectrik.ru

10 советов электрика по электропроводке на кухне


Оглавление статьи:

Вступление

Эти 10 правил азбука любого кто занялся или занимается электропроводкой на кухне и в квартире. Прочитав эти 10 советов вы сможете понять суть вопроса, а при желании и самостоятельно выполнить простую электропроводку на кухне.

Для загородной кухни не лишним будет сразу продумать источник резервного электропитания. Им может стать классический бензогенератор — небольшая электростанция, удобная в работе и обслуживании. Бензогенератор может остаться с этапа строительства или приобретена для бытовых нужд. Посмотреть и выбрать бензогенератор можно на сайте https://zubilo-perm.ru/elektrogeneratoryi/benzogeneratoryi/.

Советы по электропроводке на кухне

1. Любую работу по электропроводке на кухне начинайте с прорисовки элементарной электрической схемы. На ней вы должны обозначить все розетки и выключатели, которые хотите иметь на кухне. Расположение розеток должно быть привязано к размещению кухонной мебели и бытовой техники.

2. Запланируйте для электрической плиты, стиральной машины и посудомоечной машины отдельные линии электропитания (они называются группы). Хотелось бы обратить внимание. Линия электропитания плиты должна стать «не прикосновенной» при любых изменений электропроводки на кухне. Не забывайте электрическая плита бытовой прибор, максимально нагружающий электрическую сеть квартиры и если у вас старая квартира, нужна новая электрическая розетка для плиты.

3. Электрическая плита, стиральная машина и посудомоечная машина обязательно должны быть заземлены. То есть для их электропитания нужно проложить электрический кабель, состоящий из трех жил. Кабель нужно проложить от розетки, предназначенной для этих приборов до электрического щита (квартирного или этажного). При этом линии электропитания не должны прерываться и на них нельзя «подвешивать» другие бытовые приборы.

4. Кабели электропроводки должны иметь три жилы. Каждая жила должна быть жесткой (одножильной) и иметь для кухни диаметр не ниже 2,5 мм.

5. При работе по электропроводке во всех розетках и электрощите соблюдайте одинаковую цветность жил электрокабеля. По правилу синий провод это рабочий ноль, коричневый провод это фаза, желто-зеленый это заземление. Эту цветность проводов нужно поддерживать во всех коммутационных соединениях (розетках, светильниках и т.д.)

Еще 5 советов электрика

6. Электропроводка кухни должна состоять из следующих групп: электроплита, стиральная машина, посудомоечная машина,2 группы розеток для бытовых приборов, освещение. Такое разбиение позволяет максимально быстро и точно сделать расчет электропроводки.

7. Размещение розеток на кухне. Розетки на рабочей стене( с мебелью) принято располагать на высоте 100 мм. от пола до верха розетки. Розетки на кухонном фартуке нужно размещать на высоте 1,0 метра для стандартных рабочих столов и 1015 мм для высоких кухонных столов. А лучше воспользоваться своим планом расcтановки кухонной мебели и соблюдать правила установки кухонных розеток.

8. Электропроводку на кухне лучше выполнять в скрытом виде, в штробах. Скрытая прокладка проводов в гофре и открытая проводка в коробах это предпочтительные виды электропроводки на кухне.

9. Категорически запрещено, использовать в качестве заземления металлические трубы коммуникаций и арматуру стен.

10. Не забывайте о прокладке слаботочной электропроводки: телефонной линии и кабеля телевизионной антенны. Не прокладывайте слаботочные кабели в пучках электропроводки.

Вывод

Это все советы по электрике на кухне. Надеюсь они помогут в решении всех ваших задач.

©Remont-kuxni.ru

Другие статьи раздела: Электрика кухни


Поделись статьей с друзьями:

Похожие статьи:

remont-kuxni.ru

Электропроводка на кухне своими руками: видео, схема, фото

Не удивительно, что основные токовые нагрузки на проводку в доме приходятся из кухни. Это связано с тем, что в данной комнате находится наиболее мощная бытовая техника: электроплита, духовой шкаф, посудомоечная машина, холодильник, микроволновая печь и т.д. Именно поэтому, при расчете электропроводки особое внимание уделяется правильному выбору проводов и розеток для кухонной эл.проводки. Далее мы подробно рассмотрим, как сделать электропроводку на кухне своими руками, предоставив советы по монтажу, инструкцию в картинках и несколько полезных видео примеров!

Подготовительные работы

Первым делом необходимо подготовиться к процессу монтажа и выполнить следующие действия:

  1. Проверить существующую проводку (если монтаж будет производиться после ремонта в новостройке либо при полной замене электропроводки в доме, этот пункт отсутствует).
  2. Самостоятельно рассчитать мощность всей кухонной бытовой техники.
  3. Подобрать подходящие элементы новой электросети: провода и кабели, розетки, выключатели.
  4. Создать типовую схему по собственным условиям.

Вкратце рассмотрим каждый из этапов, чтобы Вы знали, какой должна быть правильная электропроводка на кухне.

Видео инструкция по монтажу своими руками

Проверка старой электросети

На данном этапе Вы должны определить, какая сеть у Вас в квартире (либо доме) – однофазная либо трехфазная. Помимо этого нужно убедиться в том, что электропроводка имеет контур заземления (провод трехжильный). Штепсельные вилки мощных бытовых электроприборов оборудованы заземляющим контактом, это значит что для их использования должно быть заземление. В домах построенных и реконструированных после 1997 года согласно ПУЭ обязательно наличие заземления, поэтому если вы живете в новостройке оно у вас, скорее всего, есть. Ну и последнее, что Вам нужно сделать – определить сечение кабеля, чтобы знать, на какие нагрузки рассчитана Ваша домашняя сеть.

Что касается последнего момента, тут следует забежать наперед и отметить, что на сегодняшний день нагрузка на кухонную проводку может достигать 10 кВт, поэтому сечение медных проводов, идущих от распределительной коробки к приборам должно подбираться индивидуально.

Расчетная часть

После того как Вы разберетесь со старой электропроводкой на кухне, нужно будет самому подсчитать суммарную токовую нагрузку от бытовой техники. Тут все просто и расчет выглядит следующим образом: нужно выписать мощность каждого электроприбора и суммировать все значения. В современной кухне суммарная мощность бытовой техники может достигать 10 кВт, что является большим показателем для однофазной сети 220 Вольт. На основании этого значения далее нужно будет правильно выбрать сечение кабеля и номинальную токовую нагрузку розеток.

Согласно СП 256.1325800.2016 «Электроустановки жилых и общественных зданий правила проектирования и монтажа» (с мая 2017 заменил СП 31.110-2003, при этом последний не отменен и действует в ряде пунктов не протеворечащих СП 256.1325800) в пункте 10.2 сказано, что для питания электроплиты должна быть отдельная линия, а для подключение однофазной электроплиты нужно использовать кабель с сечением не менее 6 кв.мм.

Подбор комплектующих

Первым делом нужно правильно подобрать сечение кабеля, который будет выведен от квартирного распределительного щитка к распред коробке в кухне. Для мощной бытовой техники рекомендуется самостоятельно выводить отдельный кабель из щитка (к примеру, для подключения духового шкафа). При расчетных работах рекомендуем использовать данную таблицу:

*более точно значения приведены в таблицах допустимых длительных токов ПУЭ главы 1.3.

Когда с выбором сечения электропроводки определились, нужно разобраться как установить розетки и сколько их должно быть Подробнее данный вопрос рассмотрен в статье: https://samelectrik.ru/rozetki-na-kuxne.html.

Согласно СП 256.1325800.2016 пункта 15.28: в жилых комнатах квартир и общежитий должно быть установлено не менее одной розетки на ток 10 (16) А на каждые полные и неполные 3 м периметра комнаты, в коридорах квартир — не менее одной розетки на каждые полные и неполные 10 м2 площади коридоров. Дли электроплиты и духового шкафа, как было сказано выше, прокладываем отдельный кабель от электрощита и подключаем его к отдельному автомату соответствующего номинала и УЗО с током срабатывания 30 мА. При этом электроплита или духовка могут подключаться через силовую розетку (например, трёхфазную с током 32А) или кабель подключается напрямую к клеммам. В этом случае нужно раз в полгода, максимум год, проверять степень затяжки винтовых клемм.

Что касается выключателей, тут требования особые не предъявляются. Важно только отметить, что все розетки и выключатели должны быть установлены на расстоянии от раковины (мойки) не менее 0,6 м. Также не допускайте, чтобы жар из плиты попадал на выключатели и кабельные линии (если электропроводка проложена открытым способом).

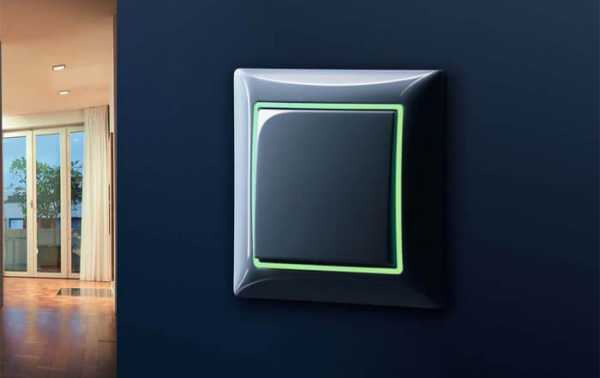

При выборе выключателей, используйте те, которые имеют меньше всего рельефных узоров. В идеале розетки и выключатели должны иметь плоский корпус, который легче оттереть от жира и грязи. Чтобы не нарушить интерьер кухни, может сделать скрытую электропроводку, установив дизайнерский выключатели и розетки, цветом «под дерево» либо что-то вроде варианта, предоставленного на фото ниже.

Дополнительно рекомендуем установить на кухне (а также в ванной комнате), систему защиты от протечек воды. Она защитит от затопления вашей жилье и жилье соседей (если вы живете в квартире) при возникновении аварийной ситуации: прорыве водопровода, протечки воды из посудомойки, стиральной машины либо полотенцесушителя. На рынке СНГ популярностью пользуется системы защиты от протечек воды Neptun, подробнее о ней вы можете узнать из статьи: https://samelectrik.ru/neptun-prow-wi-fi.html. На этапе ремонта для защиты от протечек нужно проложить отдельный кабель от щитка. Подключение модуля управления к сети переменного тока должно осуществляться с использованием устройства защитного отключения (УЗО) или дифференциального автомата с током срабатывания не более 30 мА.

Создание схемы

Ну и последнее, что нужно сделать на этапе подготовительных работ – начертить схему электропроводки на кухне. Для этого рекомендуем учитывать советы, о которых мы уже рассказали и про которые еще поговорим далее. Типовая схема кухонной проводки выглядит примерно так:

После того, как Вы подготовите все необходимые материалы, можно переходить к монтажу электропроводки на кухне своими руками. О том, как правильно развести линию, сейчас мы и расскажем.

Основной процесс

Инструкцию по монтажу мы предоставим пошагово, чтобы читателям Сам Электрика было легче воспринимать материал:

  1. Согласно схеме нужно сделать разметку стен под проводку в кухне своими силами. Для этого рекомендуем изготовить самодельный лазерный уровень, который позволит быстро и с минимальной погрешностью провести горизонтальную разметку под штробы.
  2. По разметке нужно осуществить штробление стен под проводку, после чего проложить кабель в готовые штрабы и зашпаклевать всю сеть канавок в стене. При этом учтите, что штробление несущих стен в панельных домах запрещено согласно Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы». А также Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложения №1).
  3. В подготовленных посадочных местах нужно подключить выключатели света, розетки и распределительные коробки.
  4. На щитке устанавливается защитная автоматика на кухонную бытовую технику и электропроводку.
  5. Готовая электропроводка в кухне проверяется прозвонкой на наличие коротких замыканий, после чего включают электричество. Если ничего не искрит, не шумит и не дымит и при этом вся техника нормально функционирует – Вы все сделали правильно!

Видеообзор правильной кухонной линии электросети

Вот и вся инструкция по монтажу электропроводки на кухне своими руками. Как Вы видите, ничего особо сложного нет, однако осталось много непонятных моментов, вроде, какая должна быть установлена автоматика, где лучше всего проводить кабель и т.д. Об этом мы как раз сейчас и поговорим, предоставив полезные советы по электромонтажу в панельном доме и квартире!

Полезные советы

Чтобы правильно сделать электропроводку в кухне, советуем учитывать следующие рекомендации:

  • Выключатель должен устанавливаться при входе в комнату, на расстоянии 20-30 см от дверного проема при этом на высоте опущенной руки, чтобы можно было удобно управлять освещением даже ребенку.

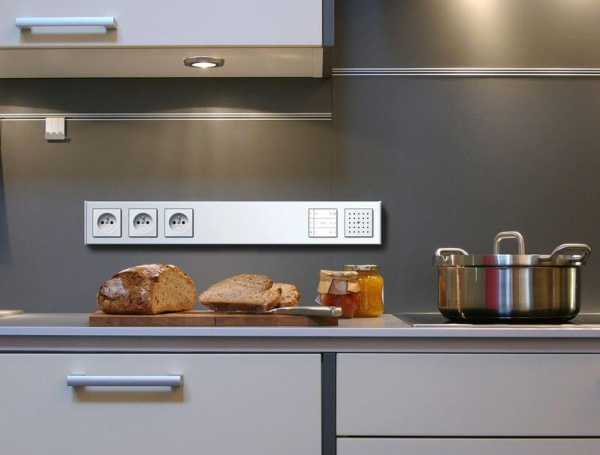

  • Высота установки розеток в кухне должна быть различной. Один блок «электрических точек» должен быть над столешницей, второй выше, для удобного подключения вытяжки. Для холодильника, стиральной и посудомоечной машины высота может быть 20 см от пола, но не меньше. Удобное расположение всех розеток мы предоставили на схеме выше, по ней и ориентируйтесь.
  • На мощную технику нужно выбрать УЗО номиналом не менее 40 А (ток утечки 30 мА), номинал автомата рассчитывается отдельно (может быть 25 или 32А). На остальные розетки будет достаточно подключить 16-амперный автоматический выключатель своими руками.
  • Проводить электропроводку в кухне открытым способом не рекомендуется из соображений безопасности (рядом мойка, плита и т.д.). Помимо этого кабель каналы негативно отобразятся на интерьере комнаты. Если у Вас подвесной потолок, кабель нужно протянуть в гофре за гипсокартонными листами.
  • Ни в коем случае не устанавливайте розетки над либо под мойкой. Старайтесь вывести их подальше от воды.
  • Обходите стороной подключение приборов через удлинитель. «Переноска» является ненадежной электрической точкой, которая при высоких нагрузках может расплавиться и стать причиной короткого замыкания.

На этом инструкция о том, как может быть организована электропроводка на кухне своими руками, заканчивается. Учитывайте все предоставленные нюансы и рекомендации, чтобы проводка была безопасной, удобной и долговечной!

Будет полезно прочитать:

samelectrik.ru

Электропроводка на кухне: схема разводки и монтаж

По статистике, кухня является комнатой с наибольшим энергопотреблением. В ней сосредоточена третья часть домашних бытовых электроприборов: стиральная и посудомоечная машина, электродуховка, микроволновка и многое другое. Плюс ко всему, с появлением новинок добавляются мелкие энергопотребляющие приборы: миксер, хлебопечка, тостер. С каждой покупкой нового электроприбора возрастает нагрузка на электропроводку. Если вы думаете, что замена старых розеток улучшит ситуацию, то это не так. Однажды, несоответствующая нагрузке разводка проводов может не выдержать потребляемой мощности, и электропроводка на кухне перегорит. Поэтому капитальный ремонт должен начинаться с замены разводки, которую можно выполнить своими руками.

Рассчитываем мощность сети

Прежде чем начать замену старой разводки проводов, надо определить тип подведенной в кухню электросети. Обычно в старых квартирах с газовой плитой проложена однофазная сеть. Такой вариант разводки не очень хорош для высокого энергопотребления, так как вся нагрузка ложится на один провод. Более удачную разводку представляет трехфазное подключение, подведенное в кухню с установленной электроплитой. В такой системе нагрузка распределяется по трем проводам, создавая дополнительный запас мощности.

На следующем этапе подсчитываем общую мощность всех электроприборов, планируемых для установки на кухне. Это легко сделать, прочитав в инструкции каждого электроприбора его потребляемую мощность. Стандартное энергопотребление всех приборов на современной кухне составляет от 9 до 15 кВт. Хотя одновременно все электроприборы вряд ли будут работать, проводку лучше сделать с запасом мощности.

В этом примерном перечне приборов суммарная мощность кухонной техники достигает 14 кВТ

Подбираем провод

Рассчитав мощность будущей проводки, переходим к выбору провода. Для внутренней электропроводки применяются алюминиевые или медные провода в диэлектрической изоляции:

  • Алюминиевый провод наиболее распространен для внутренних разводок. Это связано с его дешевизной и малым весом. На этом достоинства заканчиваются. Большое электрическое сопротивление алюминия по правилам электрической эксплуатации требует использовать провода с большим сечением. Толстая проводка создаст сложности при монтаже, портя внешний вид стены. Сопротивление алюминия вызывает нагрев проводки, который сопровождается ослаблением контактов. Увеличивающаяся от перегрева хрупкость алюминия существенно сокращает срок эксплуатации провода;
  • Недостаток медного провода только в его дороговизне. Для внутренних помещений медная проводка намного безопаснее, чем алюминиевая. Это связано с меньшим электрическим сопротивлением меди, уменьшающим вероятность нагрева всей разводки. Медный провод устойчив к многочисленным сгибаниям, имеет длительный срок эксплуатации и не уменьшает проводимость тока после окисления.

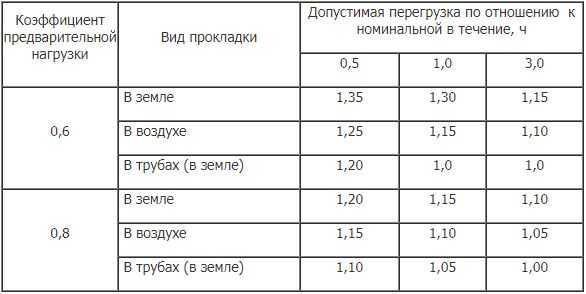

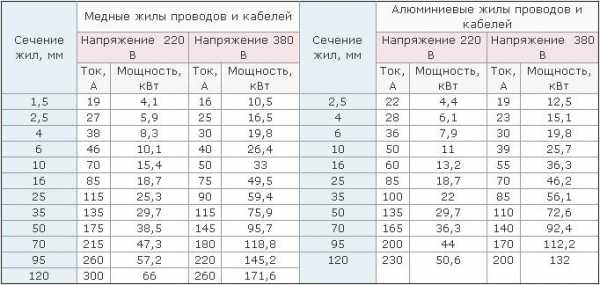

По приведенной ниже таблице подбираем подходящий для работ кабель:

Построение схемы разводки

Прежде чем сделать своими руками разводку, нужно рассчитать точную ее схему. Ряд правил помогут в работе:

  • простейшая схема проводки предусматривает монтаж одной распределительной коробки. Такой вариант не подойдет для кухни с большим количеством энергопотребляющих приборов;
  • разводка должна включать несколько распределительных коробок, от которых идет запитывание разных приборов;
  • правильный монтаж проводки требует создания отдельных веток: для подключения розеток, осветительных приборов, мощных бытовых приборов;
  • на каждой ветке устанавливают УЗО для защитного отключения;
  • если все же рассчитывается схема с одной распределительной коробкой, необходимо использовать только трехжильный провод сечением не менее 4 кв.мм. Провод укладывают в пластиковую трубу.

Пример схемы подключения электрической разводки на кухне

Безопасность бытовой техники обеспечивает заземление, при монтаже которого запрещается:

  • соединять заземление с нулевым проводом;
  • заземлять нулевые и заземляющие жилы разных линий;
  • делать заземление из отдельного провода.

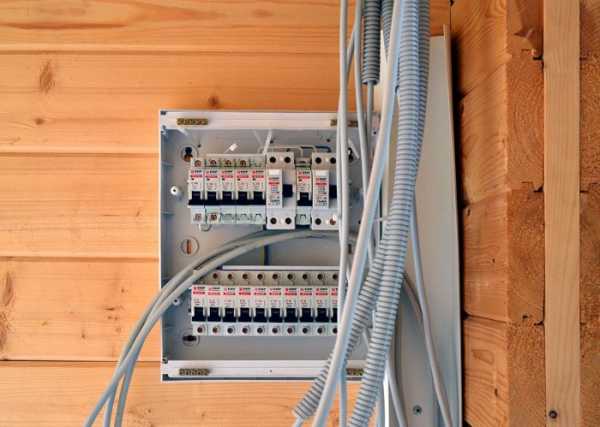

Установка электрощита

Для повышения безопасности и удобного управления разводкой вместо традиционной коробки распределения можно сделать монтаж электрощита:

  1. в щите на входе монтируем УЗО мощностью, соответствующей общему току нагрузки. Для однофазной сети подойдет УЗО на 50 А.
  2. совокупность параллельных розеток допускается не более 5 штук. Кабелем НГ 3х2,5 подключаем розетки на отдельные автоматы мощностью 25 А.
  3. провода от приборов освещения соединяем параллельно с подключением к автомату на 6 А. Для удобства управления системой линии местного и общего освещения можно подсоединить к разным УЗО.

Монтаж выключателей и розеток на кухне

Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:

  • выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками;
  • выключатели можно использовать рассчитанные на работу с меньшей нагрузкой. Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки;
  • в современной квартире монтаж розеток от пола выполняют на высоте 40 см. Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов;
  • выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

Штробление под проводку стен

Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:

  1. Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
  2. По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.

Штробление стены на кухне

Укладка провода

Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:

  1. через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.

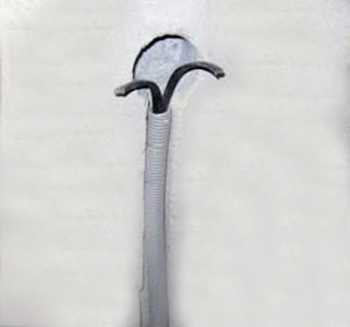

  2. провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
  3. трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
  4. закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.

Провод в гофре уложенный в штробе



Установка розеток и выключателей

Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:

  1. В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.

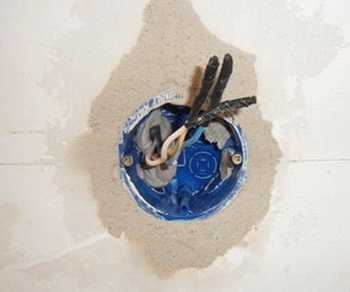

    Установленный подрозетник

  2. Монтаж самих выключателей и розеток делаем по окончании всех отделочных работ. Выступающие из стен концы провода подсоединяем к клеммным колодкам и закрепляем механизм в корпусе подрозетника. Сверху надеваем декоративные накладки из пластика.
  3. Когда все работы завершены, остается подключить проводку к общей электросети и испытать ее.

Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Электропроводка на кухне и подключение электроприборов

Электропроводка на кухне в наше время требует очень пристального внимания, ибо в кухне сосредоточены практически все мощные потребители электроэнергии: электрический чайник, кофеварка, хлебопечка, тостер, термопот, микроволновая печь, посудомойка, электрическая плита и много других «гаджетов».

Именно по этой причине к проектированию электропроводки в кухне надо подходить более основательно, чем во всех других помещениях. А посему, давайте рассмотрим наиболее востребованные и важные моменты этой темы.

Содержание:




Разводка электропроводки на кухне

Важно!!! Требования ПУЭ относятся к вновь вводимым в эксплуатацию зданиям. После того, как дом сдан, вы можете делать что хотите. То есть, если вы затеяли замену электропроводки внутри вашей квартиры, то вас никто не может обязать соблюдать эти нормы, но я бы посоветовал прислушиваться к ПУЭ.

Конечно, желательно делать проводку скрытую:

  • Во-первых, какая-никакая защита от пожара, потому что скрытую проводку обычно делают в кирпичных или бетонных стенах.
  • Во-вторых, она не мешает реализовать фантазии дизайнера.

Правда, скрытая проводка стóит дороже. Если же электропроводка будет открытого типа, то в обязательном порядке в кабель-каналах или гофре (желательно в гофре ПНД).

Стандарты скрытой электропроводки

  • высота от потолка по стене 10-15 см,
  • основная магистраль строго горизонтально,
  • отводы вниз от основной магистрали строго вертикально.

Обязательно нужно сделать фотографии скрытой проводки, чтобы потом не искать распределительные коробки.

Электропроводка под стяжкой

Если в планах залить пол стяжкой, достаточной для прокладки провода (желательно в гофротрубе), то разводка электропроводки на кухне может быть выполнена по полу.

  • в этом случае расстояние от стены так же должно быть 10-15 см строго параллельно стене,
  • отводы от магистрали выполнены под прямым углом.

Электропроводка под потолком

Если планируется натяжной потолок, то разводку можно выполнить и на потолке. Здесь строгих норм нет, поскольку потолок легко снимается и устанавливается на место.

Если же потолок подвесной (из гипсокартона), то действуют те же правила:

  • 10-15 см от стены,
  • параллельно стене,
  • отводы под прямым углом.

При этом, желательно предусмотреть лючки для доступа к распределительным коробкам. Так же, согласно ПУЭ 7.1.38 по горючим основаниям проводка выполняется в металлических трубах или металлическом гофрированном рукаве, поскольку они обладают локализующей способностью или в коробах, по негорючим же основаниям в трубах и коробах из негорючих материалов или кабелями, не распространяющими горение.

Соединения в распределительных коробках нужно выполнять (по убыванию надёжности) сваркой, пайкой, опрессовкой, с помощью зажимов СИЗ.

Не желательно использовать:

  • Wago (ввиду большой мощности приборов).
  • не желательно делать винтовые зажимы
  • нельзя делать обычную скрутку на изоленте.

Провода крайне желательно использовать только медные (а по ПУЭ в настоящее время разрешено использовать ТОЛЬКО медные провода). Алюминиевые провода очень не любят перегрузки и, как следствие, частого нагрева-остывания ввиду большого коэффициента линейного расширения, а так же сложности выполнения качественного соединения проводов. А ещё алюминиевый кабель не любит механического воздействия (сгибания и разгибания, а так же сгибания под острым углом). Если есть возможность использовать трёхфазную сеть, то на кухню, по крайней мере, на плиту, лучше проложить трёхфазный пятижильный кабель.

Внимание!!! В обязательном порядке проводка должна быть выполнена либо трёхжильным, либо пятижильным кабелем, то есть, с заземляющим проводом!!!

Это требование появилось не просто так. Большинство электроприборов оборудовано фильтрами от высокочастотных помех. Конструктивно эти фильтры выполнены таким образом, что на корпусе есть напряжение 110 вольт (половина сетевого напряжения). Если нет заземления, то приборы могут ощутимо бить током.

Внимание!!! Штробить потолок запрещено!!! Прокладывать кабель в потолке можно только, если это пустотные плиты перекрытия в пустотах плит, либо если в перекрытии были предусмотрены технологические каналы для электропроводки.




Схема электропроводки на кухне

Вот здесь мы и подобрались к самому важному вопросу.

  • Для начала нужно определить все самые мощные потребители: электрочайник 2,2 кВт, термопот 0,7-2,5 кВт, посудомоечная машина 2 кВт, стиральная машина 2 кВт, духовка 3,5 кВт, плита 7 кВт, тостер 1-2 кВт, электровафельница 1-2 кВт, кофеварка 0,3-1,5 кВт и т.д.
  • Дальше надо разделить эти электроприборы по длительности работы. Например, полный чайник работает в среднем 5 минут, точно так же по времени длится работа тостера. Духовка, стиральная машина, посудомоечная машина, водонагреватель и прочие приборы работают длительный период времени.
  • После того, как вы определились с группами ваших потребителей можно приступать к расчёту электропроводки. Для этого нужно открыть таблицу ПУЭ 1.3.4.

В этой таблице нас интересует графа «…одного двухжильного», если это однофазная сеть 220 вольт или «… одного трёхжильного», если это трёхфазная сеть 380 вольт. Дело в том, что в однофазной цепи не учитывается заземляющий провод (даже если фактически в кабеле три проводника, ток течёт только по фазе и нулю), а в трёхфазной сети не учитывается ток по нулевому проводу и по заземляющему. Таблица 7.1.1 говорит, что наименьшее сечение медного кабеля групповых сетей 1,5 мм², от этажных линий до квартирного щитка 2,5 мм².

Это значит, что наименьшее сечение кабеля, который подходит к щитку в квартире (не важно, стоит ли счётчик на лестничной клетке или в квартире) 2,5 мм², а все линии от щитка должны быть не менее 1,5 мм². Часто можно встретить мнение «опытных» электриков, что все линии на розетки должны быть 2,5 мм². Как видите, это не так. То есть, в ПУЭ нет чёткого требования, что на розеточные группы нужно использовать кабель сечением не ниже 2,5 мм².

Важно!!! Наибольший длительный допустимый ток бытовых розеток 16 ампер. Длительный ток для кабеля, сечением 1,5 мм² 18 ампер. Таким образом, выполнять шлейф через розетки кабелем 2,5 мм² с разрывом кабеля недопустимо, поскольку клеммы розетки не рассчитаны на ток более 16 ампер. А протягивать кабель сечением 2,5 мм² только для одной единственной розетки, как минимум, нецелесообразно.

Дальше читайте очень внимательно. Из того, что написано выше, становится понятно, что если вы хотите запитать группу электроприборов, суммарная длительная мощность которых более 3,5 кВт (ток примерно 16 ампер), то для них нельзя делать одну общую розетку.

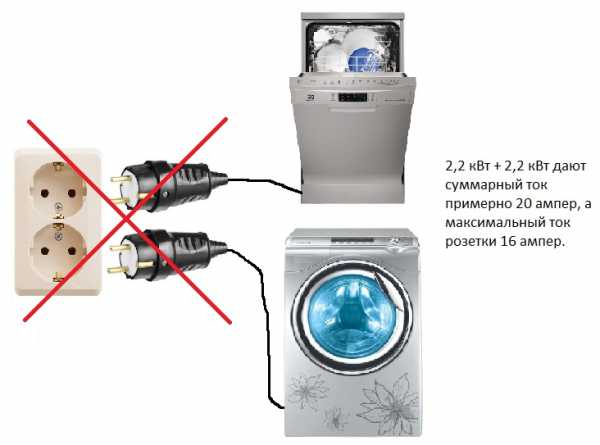

Например, нельзя поставить одну двойную розетку, в которую вы одновременно включите стиральную и посудомоечную машинки. Для этого нужно сделать две отдельные розетки. Причём, если вы делаете шлейф между ними, то провод в первой розетке должен быть неразрывным, либо нужно делать глубокий подрозетник, который будет одновременно играть роль распределительной коробки или непосредственно распределительную коробку. Так же, правилами ПУЭ запрещается разрывать заземляющий проводник.

То есть, ни в коем случае не должно возникнуть ситуации, когда, к примеру, вы разобрали одну из розеток в шлейфе и у вас оказался разорванным заземляющий проводник. Для этого делается надёжное соединение (для заземления любым способом, включая клеммник Wago), из которого отдельным проводом подключается заземляющий контакт на розетке.

Остаётся последний момент, правильно рассчитать количество линий, сечение проводников и номиналы автоматов. Вы уже, наверное, поняли, что трёхжильный кабель сечением 1,5 мм² выдерживает длительное время ток 18 ампер, а сечением 2,5 мм² — 25 ампер. Казалось бы, можно взять автоматы на 16 и 25 ампер соответственно. Но не всё так просто. Оказывается, срабатывание автоматов по току перегрузки начинается в пределах 1,13-1,45 от In. То есть, если автомат на 16 ампер, то он может длительное время работать с током 18,08-23,2 ампера, а автомат на 25 ампер – 28,25-36,25 ампера. Такие автоматы допускается ставить, если кабель проложен в земле. Таким образом, для кабеля 1,5 мм² я бы порекомендовал использовать автоматы номиналом не более 10 ампер, а для кабеля 2,5 мм² 16 или 20 ампер.

Теперь обратимся к ещё одной таблице ПУЭ 1.3.1

Как видим, небольшая перегрузка в течение 30 минут всё же допустима. Какой из всего написанного можно сделать вывод:

Мы определили мощность всех наших потребителей.

Разделили на группы по длительности работы

Теперь нам надо определить, что мы можем и будем использовать одновременно из электроприборов, которые будут стоять у нас на кухне. Например, ничто не мешает нам включить одновременно стиральную и посудомоечную машинки – это примерно 20 ампер. Значит, для них нужно использовать кабель сечением 2,5 мм² и у нас остаётся 5 ампер запаса (это примерно 1 кВт) и 20% кратковременной перегрузки (это ещё 2,5 ампера или примерно 0,5 кВт). То есть, мы можем одновременно использовать еще один какой-то прибор (или несколько приборов) длительного действия мощностью 1 кВт или кратковременного действия мощностью 1,5 кВт. Либо использовать другую линию для подключения остальных электроприборов.

Важно!!! В обязательном порядке продумайте схему освещения рабочих мест. Общего освещения всегда не хватает на столах, мойке и т.д. Поэтому сделайте выводы для подсветки под кухонными шкафами, над мойкой и другими местами, где вы планируете готовить еду или заготовки на зиму.

Есть ещё несколько поправочных коэффициентов для расчёта, но их мы использовать не будем, поскольку от них будет мало толку в бытовом применении. Теперь вы знаете практически всё и такой вопрос, как схема электропроводки на кухне уже не должен выглядеть для вас устрашающе.

Давайте напоследок пройдемся по время-токовым характеристикам автоматов. В быту применяются три таких характеристики В, С и D. В быту самым оптимальным вариантом использовать характеристику В. Такие автоматы срабатывают при токе короткого замыкания кратному 3-5 от номинального. Поскольку вся бытовая техника имеет малые пусковые токи, то ложных срабатываний у автоматов с такой характеристикой наблюдаться не будет, но зато в случае короткого замыкания они сработают гораздо быстрее автоматов с характеристиками С и D, а токи короткого замыкания вызовут гораздо меньше последствий. Если мы возьмём, к примеру, автомат В16, отключение по току короткого замыкания будет в пределах 48-80, у С16 уже 80-160 ампер, а у D16 – 160-320 ампер. В переводе на киловатты это 10,5 – 17,6; 17,6 – 35,2 и 35,2 – 70,4 кВт соответственно. Как вы думаете, когда разрушения будут больше, когда за несколько миллисекунд, между началом короткого замыкания и срабатыванием автомата, выделится 10,5 кВт тепла или 70?

Осталось более тщательно разобраться с подключением наиболее часто встречающихся «жильцов» на кухне.



Как подключить посудомойку к электричеству

В принципе, здесь ничего особо сложного нет. Либо это отдельная линия сечением 1,5 мм² только для посудомоечной машины, либо это линия сечением 2,5 мм², к которой подключен ещё один какой-то электроприбор и их суммарная мощность не превышает 5,5 кВт. Как я уже говорил, в розетке обязательно должно быть выполнено заземление. Все бытовые посудомоечные машины комплектуются обычной евровилкой. То есть, чтобы подключить посудомойку к электричеству достаточно воткнуть вилку в розетку.



Подключение вытяжки на кухне к электричеству

Очень часто вытяжку подключают к плите, точнее к линии, по которой запитывается плита. Но это делать не совсем правильно. Дело в том, что на плиту идет довольно мощный автомат. А сечение кабеля вытяжки редко бывает больше 0,5 мм². Это значит, что при коротком замыкании в вытяжке не всегда может сработать автомат, поскольку ток короткого замыкания в кабеле сечением 0,5 мм² может быть меньше порога срабатывания автомата. Это может привести к пожароопасной ситуации. Поэтому я рекомендую подключать вытяжку к световой группе (где часто стоит автомат номиналом 6 или 10 ампер). Практически все вытяжки комплектуются евровилкой или обычной плоской вилкой без заземления. Если на вытяжке стоит евровилка, значит, заземление в розетке тоже обязательно должно быть.



Как подключить холодильник

Здесь тоже ничего сложного. Все современные холодильники комплектуются евровилкой,  а значит, заземление в розетке должно быть в обязательном порядке. Поскольку его мощность редко превышает 350 ватт, и режим работы можно считать кратковременным, то его можно включить в любую группу.



Как подключить электрическую плиту

По-хорошему, здесь надо бы написать отдельную статью и возможно я сделаю это в скором времени. Здесь же рассмотрим общие вопросы. Как я уже говорил, электрическая плита (без духовки) в среднем имеет мощность 7 кВт. Это ток примерно 31 ампер. Конечно, ситуация, когда используются все конфорки на полную мощность довольно редкая, но, тем не менее, её нужно предусмотреть. Это значит, что для плиты без духовки нужно использовать кабель сечением не менее 4 мм² (с автоматом на 32 ампера), а с духовкой не менее 6 мм² (с автоматом на 40 ампер).

Если есть возможность использовать три фазы, то эту возможность надо использовать обязательно. Кабель в этом случае будет иметь сечение 2,5 мм² с трёхфазным автоматом на 25 ампер. Если говорить об электроплите (с духовкой), то будут задействованы все три фазы. Если же духовка и варочная панель отдельные, то варочная панель подключается на две фазы, а духовка на третью. Конечно же, линия на электроплиту должна быть отдельная и для корректной работы автомата и надёжной защиты кабеля на неё больше ничего не должно быть подключено.



Как подключить электрическую духовку

Практически все духовки комплектуются евровилкой и их мощность обычно 3,5 кВт. Следовательно, на духовку желательно использовать одну линию сечением не менее 1,5 мм² (лучше 2,5 мм²) и обязательно с заземлением. В принципе, сечение кабеля духовки 1,5 мм², а значит, короткое замыкание в таком кабеле вызывает достаточно большой ток, чтобы отключился автомат номиналом 32 или 40 ампер, но я предпочёл бы не рисковать. Если вы проектируете электропроводку на кухне, то для духовки лучше проложить отдельный кабель. Подключать духовку на линию для электроплиты можно в том случае, если другой возможности нет.

Вот, в общем-то, и все основы, которые нужно знать, чтобы ваша электропроводка на кухне прослужила долго и не доставила вам хлопот.

prokuhni.ru

Схема разводки электрики на кухне: подробный план с фото

На сегодняшний день схема разводки электрики на кухне считается достаточно сложной. Сложность заключается в том, что вы сразу не сможете определиться с бытовой техникой, которая будет расположена на кухне. Именно поэтому вы не сможете правильно рассчитать количество розеток в этом помещении.

Как правило, в этом помещении обязательно должно быть установлено 6 розеток:

  1. Для подключения варочной панели.
  2. Холодильника.
  3. Микроволновой печи.
  4. Электрического чайника.
  5. Кухонной вытяжки.
  6. Посудомоечной машины.

Кроме этого, здесь может присутствовать дополнительная техника. Для нее можно будет разместить дополнительные розетки на кухонной панели. Из-за этих сложностей схема электропроводки на кухне в хрущевке должна быть продумана. Теперь мы с вами рассмотрим оптимальные варианты размещения розеток и советы по выбору кабеля для разводки электричества в панельном и частном доме. Если вам будет интересно, тогда можете прочесть про схему электропроводки в двухкомнатной квартире.

Схема разводки электрики на кухне

Сначала вы можете посмотреть проекты расположения розеток на кухне:

Вам необязательно проводить установку розеток во всех местах, которые изображены на фото. Если вы выполните установку розеток, как изображено на фото, тогда вам необходимо будет установить много автоматических выключателей. Они просто не влезут в квартирный щиток. Также на кухни, скорее всего не будет включаться вся бытовая техника одновременно. Мы детально изучили этот план и рекомендуем установить только 6 электрических розеток. Три розетки обязательно должны находиться в районе столешницы. К ним вы сможете подключить дополнительные электрические приборы. Ниже мы предоставили упрощенную схему проводки на кухне.

Для освещения мы рекомендуем использовать двухклавишный или трехклавишный выключатель света. Он позволяет контролировать подачу освещения в определенные зоны. Если вы планируете использовать готовый проект разводки электрики в комнате, тогда мы рекомендуем опираться на схему электропроводки кухни панельного и частного дома:

На схеме, которую мы разместили выше, вы сможете увидеть, что она включает всего несколько розеток. Они имеют удобное расположение и поэтому, вы точно сможете подключить к ней все необходимые бытовые приборы.

Также вам следует позаботиться о защитной автоматике. Номинал автоматических выключателей и УЗО должен быть таким как изображено на схеме ниже:

Эта вся информация, которую мы хотели бы сказать про план разводки кухонной проводки. Больше информации ищите в соответствующих рубриках на нашем сайте. Мы надеемся, что эти схемы электропроводки на кухне станут для вас полезными.

Читайте также: схема подключения двойной розетки.

vse-elektrichestvo.ru

схема разводки, монтаж и пошаговое фото как сделать разводку

В каждом доме основные электрические нагрузки идут из кухни, что обусловлено наличием мощной бытовой техники: посудомоечной машины, духового шкафа, электроплиты микроволновки и другой. Электропроводка данного помещения нуждается в грамотном выборе розеток и проводов, способных выдерживать достаточные нагрузки. Для проведения монтажа необходимо ознакомиться со схемой разводки и подключения проводки.

Для длительной эксплуатации электропроводки на кухне ее необходимо грамотно спроектировать. Это достаточно трудоемкая работа, требующая разумного подхода и ответственного отношения. Учитывая, что в этом помещении находится практически половина всей бытовой техники, каждому прибору требуется подобрать оптимальное место и достаточное питание.

Виды проводки

Прокладка электропроводки осуществляется скрытым или открытым способом, каждый из которого отличается определенными особенностями. При выборе подходящего варианта учитывается запланированный дизайн, материал самого помещения и другие факторы.

Открытая проводка

Является наиболее простым и доступным способом обеспечить помещению необходимую электроэнергию. Выполняется достаточно быстро и не нуждается в дополнительных усилиях. Чтобы проложить провода не придется демонтировать внутренний декор или определенные его фрагменты, а при возгорании или коротком замыкании проблема решается быстро, без длительных поисков неисправности.

Необходимую безопасность обеспечивают  специальные поливинилхлоридные кабель-каналы, обладающие пластичностью и высокими электроизоляционными свойствами. Благодаря богатой цветовой гамме, легко сочетаются с различной отделкой интерьера. Производители гарантируют, что материал будет обеспечивать защиту провода на протяжении 25 лет.

Внимание! Учитывая влажность помещения и перепады температуры, спровоцированные бытовыми приборами, использовать на кухне открытую проводку не рекомендуется. При перегреве у проводов нарушается целостность изоляции, что приводит к преждевременной неисправности и созданию пожароопасной ситуации.

Скрытая проводка

Этот способ предусматривает монтаж кабеля внутри потолка или стены. Провода прокладывают в специальные борозды, пробитые для этой цели в перекрытии или несущей конструкции. Обеспечивая достойную безопасность, данный вид проводки позволяет создавать наиболее сложные интерьеры. Неприятным моментом является то, что для обнаружения неисправности, приходится пробивать стены, повреждая отделку.

Выбор кабеля

Грамотный выбор кабеля является важным элементом корректного энергообеспечения. При этом, необходимо учитывать общую мощность предполагаемой к использованию техники. Чтобы правильно выполнить подключение, потребуются провода, способные выдерживать немалую нагрузку. К ним относятся медные кабеля, имеющие ПВХ-изоляцию и сечение жилы не менее 1.5 миллиметра.

Если планируется подключение мощной техники, потребляющей более 8 кВт, потребуется прокладывать отдельную ветку, используя трехжильный кабель, имеющий прочную ПВХ или найритовую изоляцию и толщину каждой жилы не менее 6 мм. Третья жила понадобится для заземления оборудования после установки.

Подготовительные работы

Прокладывание проводки начинается с разработки плана. Прежде всего, следует определиться с количеством запланированной техники. Обязательными к использованию считаются плита и холодильник. К дополнительным приборам, способным повысить уровень быта, относятся:

  • посудомоечная машина;
  • мультиварка;
  • микроволновая печь;
  • бутербродница;
  • кофемашина;
  • электрочайник;
  • миксер;св
  • кухонный комбайн и другие.

Некоторые успешно дополняют список стиральной машиной и телевизором. При корректной разводке электросети и установке отдельных розеток для всех агрегатов, использование данной техники вполне допустимо.

В созданном на бумаге плане следует отметить расположение мебели, бытовой техники и осветительных приборов, учитывая планировку помещения. Также указывается дислокация выключателей и  розеток. При этом следует учитывать тип сети, входящей в помещение. При однофазном электрообеспечении одновременное подключение нескольких приборов высокой мощности будет проблематично.

Внимание! Чтобы предотвратить в сети перегрузку, придется уменьшить число используемой техники или не включать ее одновременно.

Расчет оптимальной мощности

Для обеспечения кухонной техники требуемым количеством энергии, необходимо просчитать мощность приборов, предполагаемых к использованию. Сложив показатели номинальной мощности, указанной в техпаспорте к каждому агрегату, получится число киловатт, требуемое для эффективной работы. Зачастую данное значение может колебаться от 8 до 15 кВт, хотя возможны исключения, как в большую, так и меньшую сторону.

Особенности монтажа

Чтобы правильно проложить закрытую электропроводку на кухне, выполняется предварительная разметка стен, с учетом составленной схемы. Затем при помощи штробореза или долото проделываются специальные борозды, в которые укладывается проводка и маскируется финишной отделкой. Если предусмотрен поворот провода, его угол должен соответствовать 90 градусам.

Закончив с бороздами, приступают к подготовке гнезд для встраиваемых розеток и подрозетников, с последующим заведением в них проводов. Фиксация кабеля в штробах осуществляется дюбель-скобами и гипсовым раствором. В подготовленных углублениях устанавливаются пластиковые подрозетники, из которых выводятся провода для дальнейшего подключения.

Внимание! Скрутки проводов следует спрятать в распределительный короб, расположив их на уровне стены. Соединение осветительных точек и розеток с основным проводом выполняется в последнюю очередь.

Размещение розеток

Чтобы установить розетки необходимо смонтировать вводный щиток, оснащенный предохранителями  — устройствами защитного отключения. Они осуществляют автоматическое обесточивание системы при чрезмерном напряжении, предотвращая замыкание. К одному предохранителю допускается подключать не более пяти параллельных соединений. Для установки на кухне розеток существуют определенные правила:

  • розетки не устанавливаются около плиты или мойки, так как попадание влаги может привести к деформации корпуса и короткому замыканию;
  • соединительные кабеля необходимо подтягивать к стене соединительными элементами;
  • учитывая высокие эксплуатационные нагрузки, розетка подбирается не менее 16 ампер, чтобы не пришлось ее заменять впоследствии;
  • расстояние от электроприбора до розетки не должно превышать 1 метр;
  • согласно стандарту безопасности, расстояние от пола до розетки составляет около 35 см.

Прокладывание электропроводки на кухне требует скрупулезности и внимания. Выполнение работ следует проводить четко по составленной электросхеме, с соблюдением техники безопасности.

Правильная электрика на кухне (розетки и свет на кухне): видео

thekomod.ru
