Содержание

Дистанционное снятие показаний

с приборов учёта электроэнергии, воды, тепла, газа

Компания «Технотроникс» предлагает решения для дистанционного снятия показаний со счётчиков электроэнергии, воды, тепла и газа в целях технического учёта ресурсов.

Наши решения не требуют специализированного программного обеспечения, все накопленные счётчиком данные доступны через Интернет или компьютерную сеть Ethernet.

В нашем «арсенале» есть три решения:

  1. Модуль МСИ-6E - автоматизация снятия показаний с импульсного выхода счётчиков электроэнергии, воды, тепла и газа. Просмотр показаний доступен через WEB-интерфейс устройства в любом интернет-браузере.
  2. Устройство Телепорт-М230 – автоматизация снятия показаний со счётчика электроэнергии Меркурий230. Просмотр показаний доступен через WEB-интерфейс устройства в любом интернет-браузере.
  3. Устройство КУБ-Инфра – автоматизация снятия показаний с импульсных и интерфейсных счётчиков электроэнергии, воды, тепла и газа по различным каналам связи GSM/Интернет/Ethernet/WI-FI. Просмотр показаний доступен через облачный сервис КУБ-Инфра.

А теперь подробнее о каждом решении.

1. МСИ-6Е – снятие показаний через импульсный выход любых счётчиков

Рис. 1. Схема снятия показаний с электросчётчиков на базе МСИ-6E

    Модуль МСИ-6E может снимать показания с 6 приборов учёта через импульсный выход, который есть у большинства счётчиков. Просмотр показаний осуществляться через WEB -интерфейс устройства, открыть который можно в любом браузере. МСИ-6E работает через Еthernet. Возможна также работа через Интернет как проводной, так и мобильный, однако в этом случае пользователь должен приобрести у провайдера «белый» IP-адрес, по которому устройство будет доступно. При работе через мобильный Интернет также необходим 3G-роутер.

    Маленькое видео о работе в WEB-интерфейсе модуля МСИ-6E.


    Просматривая WEB-интерфейс модуля МСИ-6Е, пользователь увидит показания всех подключенных счётчиков (максимум - 6), сможет запросить показания за определённый период по каждому счётчику и по всем счётчикам одновременно, выставить и изменить настройки (единицы измерения, коэффициент пересчёта и начальные значения показаний, с которых начинается эксплуатация и др).
    В итоге, один прибор МСИ-6Е фактически составляет законченную систему снятия показаний, причём действительно надёжную, так как МСИ-6E имеет резервный источник питания для продолжения счёта в условиях пропадания питания на объекте и архивы, то есть компоненты для сохранения накопленных данных.

    Для каких случаев подходит МСИ-6Е?

    МСИ-6Е – отличное решения для всех счётчиков газа и воды, а также для однотарифных счётчиков электроэнергии. Также Вам подойдёт МСИ-6Е, если Вы решили «не мудрить» с автоматизацией многотарифности и готовы считать потребление нарастающим итогом даже на многотарифных счётчиках электроэнергии.

    2. Телепорт-М230 – дистанционное снятие показаний со счётчика Меркурий 230

    Рис. 2. Схема снятия показаний с электросчётчика Меркурий 230 на базе Телепорт-М230

    Устройство Телепорт-М230 также является законченной системой снятия показаний, но уже исключительно с широко распространённого счётчика Меркурий 230. Отметим, что по запросу Заказчика мы готовы рассмотреть и другие модели счётчиков.

    Итак, Телепорт-М230 по интерфейсу RS485 подключается к счётчику Меркурий 230 и через свой WEB-интерфейс отображает пользователю все данные, которые собирает Меркурий 230. Пользователь может через любой браузер открыть страницу устройства и увидеть потребление, разбитое по тарифам, сумму по всем тарифам, а также запросить данные за различные временные периоды – год, сутки, месяц. Кроме того, Телепорт-М230 позволяет видеть энергопараметры объекта – напряжение на фазах, токи и частоту сети.

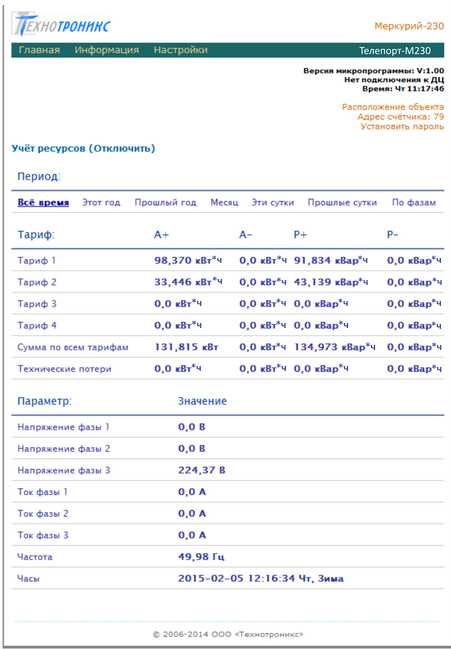

    Рис. 3. WEB-интерфейс устройства Телепорт-М230

    Аналогично модулю МСИ-6Е, устройство Телепорт-М230 работает через Еthernet. При наличии «белого» IP-адреса возможна работа через Интернет и GSM (+требуется 3G-роутер).

    Если у Вас много счетчиков

    Использование WEB-интерфейса удобно, если у пользователя немного объектов, а требования к обработке показаний невелики.

    Если у вас много счётчиков (от 15 до нескольких сотен), то мы рекомендуем прибрести и установить на Вашем компьютере сервисное ПО «Счётчики.on-line». Мы имеем версии данного ПО и для модуля МСИ-6E, и для Телепорт-М230.

    Рис. 4. Окно программной оболочки «Счётчики.on-line» для МСИ-6Е

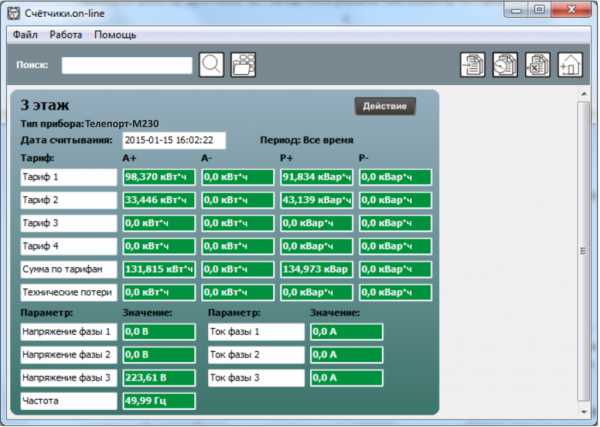

    Рис. 5. Окно программной оболочки «Счётчики.on-line» для Телепорт-М230

    ПО «Счётчики.on-line» содержит все необходимые инструменты для групповой обработки данных и позволяет разбивать накопленные показания по месяцам (для Телепорт-М230), по часам, суткам и месяцам (для МСИ-6Е), формировать отчёты по периодам и т.п. Ещё раз подчеркнём, что описываемое ПО никак не участвует в процессе накопления данных и поэтому эксплуатируется по мере надобности, то есть нет необходимости, чтобы ПО было постоянно запущено. С точки зрения операционной системы компьютера, данное программное обеспечение представляет собой простейший EXE-файл, запускаемый щелчком соответствующего ярлыка на «Рабочем Столе». В общем, всё просто и удобно.


    3. КУБ-Инфра – снятие показаний через импульсный и интерфейсный выход счётчиков


    Контроллеры КУБ-Инфра позволяют подключить один* счётчик по интерфейсу RS-485 и четыре счётчика через импульсных выход. КУБ-Инфра имеет модификации по каналам связи, поэтому Вы можете организовать снятие показаний, используя GSM, WI-FI, Ethernet, а также Интернет, причём без выделения/покупки «белого» IP-адреса.

    Как только Вы подключите контроллер КУБ-Инфра к счётчику, он начнёт автоматически, без всяких дополнительных настроек, отсылать данные в сервис КУБ-Инфра, который находится по адресу https://cloud.ttronics.ru/. В личном кабинете пользователя после регистрации будут доступны все актуальные показания, а также возможность строить различные отчёты.

     Логин/пароль для доступа к демо-версии: demo/demo


    * Возможно подключение нескольких счётчиков с RS-485 одного производителя с поддержкой сетевой адресации


    ttronics.ru

    С 2018 года многоквартирные дома планируют переводить на электросчётчики с дистанционным сбором данных

    На Федеральном портале нормативно-правовых актов 12 февраля 2016 года появился проект Федерального Закона “О внесении изменений в Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации".

    Законодательная инициатива принадлежит Минэнерго РФ. Публичное обсуждение о подготовке текста проекта нормативно-правового продлится с 15 по 29 февраля 2016 года. Планируемый срок вступления документа в силу - сентябрь 2016 года.

    Документ, вероятно, будет содержать положения об использовании счётчиков с дистанционным поквартирным сбором и передачей данных, а также функцией учёта электроэнергии по нескольким тарифам. Новыми

    приборами учёта электроэнергии планируется оснащать многоквартирные дома с 2018 года. Многоквартирные дома-новостройки, вводимые в эксплуатацию с 2018 года, также должны будут оснащаться только счётчиками с функциями дистанционной передачи данных и учёта электроэнергии по нескольким тарифам.

    Данная мера позволит обеспечить эффективный контроль за работоспособностью счётчиков и прозрачностью потребления и начисления оплаты за коммунальную услугу. Кроме того, в преддверии перехода на прямые платежи за коммунальные услуги между собственниками помещений в МКД и РСО такие счётчики помогут плавно вывести управляющие компании из существующей на сегодняшний день цепочки взаимоотношений. Таким образом, автоматически собранные данные будут напрямую поступать в РСО, а оттуда приходить квитанции на оплату потребителям КУ, минуя управляющие компании.

    Опубликован проект закона о прямых платежах между плательщиками ЖКУ и РСО

    Новые электросчётчики с дистанционным сбором данных

    Согласно обсуждаемому законопроекту, с 2018 года все вновь устанавливаемые счётчики электроэнергии должны обеспечивать возможность многозонного учёта потребления электричества и дистанционного поквартирного сбора и передачи данных. Функциональные требования к передаче данных будут установлены правительством РФ.

    Необходимость многозонного учёта потребления электроэнергии связана с действием дух- и трёхкомпонентного тарифа на свет, который применяется в некоторых регионах страны. Например, по разным зонам суток применяются разные тарифы на электроэнергию. Поэтому многозонные счётчики помогут в определении объёма электроэнергии и регистрации (почасовой или по зонам суток) показаний прибора учёта.

    Ресурсоснабжающие и энергосбытовые компании поддержали данную инициативу Минэнерго, поскольку новая мера позволит сократить разногласия с потребителями электроэнергии в отношении начисления оплаты за электричество. Министерство подсчитало, что только в Москве экономия от перехода к многозонному тарифу потребляемой электроэнергии составит около 60%, а дистанционная передача данных обеспечит сокращение сверхнормативных потерь, включая незаконное подключение, на 5-7%.

    Кроме того, в ведомстве уверены, что использование счётчиков электроэнергии с дистанционной передачей данных поможет гарантировать постоянный и эффективный контроль за работоспособностью приборов учёта и серьёзно сократить трудовые затраты на сбор данных. Это, в свою очередь, позволит уменьшить количество конфликтов с потребителями электроэнергии, связанных с правильностью и прозрачностью расчёта объёма и начисления за фактически потреблённое электричество.

    Возможность получать онлайн данные приборов учёта электроэнергии поможет вовремя выявить случаи незаконного подключения, определить местоположение и своевременно их устранить.

    Функция учёта электроэнергии по нескольким тарифам в зависимости от времени суток на сегодняшний день не редкость и встроена в современные приобретаемые потребителями КУ счётчики. Это позволяет им существенно экономить на электроэнергии.

    Кроме того, дистанционный сбор и передача данных счётчиков гарантирует собственникам выставление квитанции именно на то количество электроэнергии, которое они потребили. Также можно выбрать оптимальный тариф потребления электроэнергии

    и контролировать весь процесс. Недобросовестные потребители не смогут “воровать свет”, а добросовестные не будут переплачивать за ОДН по электроэнергии за неплательщиков и должников в доме.

    С управляющих компаний также автоматически снимется обязанность по ежемесячному снятию показаний электроэнергии с общедомовых приборов учёта вручную. Это позволит оптимизировать расходы на трудозатраты и минимизировать конфликты с собственниками на почве расхождения в оплате за электричество.

    Также данная процедура позволит ускорить переход на прямые расчёты между собственниками помещений в МКД и РСО. Так, данные со счётчиков электроэнергии напрямую будут попадать в энергосбытовую компанию, которая, в свою очередь, на основе имеющихся сведений о потреблении электричества будет выставлять счета к оплате.

    Договоры ресурсоснабжения между УК и РСО подлежат лицензионному контролю

    Прозрачность начислений за потребление электроэнергии

    Использование приборов учёта потребления электроэнергии с дистанционным сбором и передачей данных позволит выявить причины увеличения расходов населения на

    общедомовые нужды и получить целостную и ясную картину реального состояния основных фондов ЖКХ. В последнее время от потребителей КУ всё больше поступает недовольства и жалоб на управляющие компании, которые, по их мнению, завышают тарифы на общедомовые нужды в квитанциях.

    Использование счётчиков электроэнергии с дистанционной передачей данных специально призвано регистрировать показания приборов учёта автоматически в реальном времени. Это существенно повышает оперативность и точность системы учёта. Иными словами, РСО или энергосбытовая компания в любой момент будет в курсе, на какую сумму тому или иному потребителю нужно выставить счёт.

    Счётчики с дистанционной передачей данных фактически исключают любые махинации с их показаниями. Они также позволяют решить проблему доступа к приборам учёта для снятия показаний. С потребителей автоматически снимается обязанность по ежемесячной передаче снятых показаний. Данная мера поможет своевременно выявлять неисправности счётчиков и попытки хищения приборов учёта, а также минимизировать расходы на снятие показаний.

    На данный момент по всей территории страны насчитывается от 1 до 20% МКД от количества точек поставки ресурса, которые оборудованы счётчиками электроэнергии с дистанционным сбором и передачей данных. В среднем по России число многоквартирных домов, оборудованных такими приборами учёта, не превышает 5%.

    Ареал распространения сильно разнится. Так, в Москве, Санкт-Петербурге и других крупных городах России большее количество МКД оснащены многозонными счётчиками потребления электроэнергии с дистанционной передачей данных, чем небольшие поселения. В зависимости от региона на двух-, трёхзонные и почасовые приборы учёта электроэнергии приходится от нескольких сотых процента до 75%. Например, в Москве и Подмосковье свыше 1,8 миллиона потребителей КУ пользуются многотарифными счётчиками электроэнергии.

    Некоторые ресурсники полагают, что требований о наличии функции по дистанционной передаче данных и многозонности недостаточно. Они хотят, чтобы новые приборы учёта были оснащены дополнительно возможностями дистанционного ограничения (приостановки или отключения) потребления электроэнергии, а также оповещения собственников о необходимости оплаты в срок. Также желательно, чтобы новые счётчики электроэнергии имели антивандальную и антимагнитную защиту.

    Пока законопроект находится ещё только на стадии подготовки самого текста, можно высказывать свои предложения по поводу того, что должен содержать документ. Вы можете поучаствовать в судьбе документа и выразить своё мнение по поводу его содержания.

    Управляющие компании больше не будут предоставлять коммунальные услуги населению

    roskvartal.ru

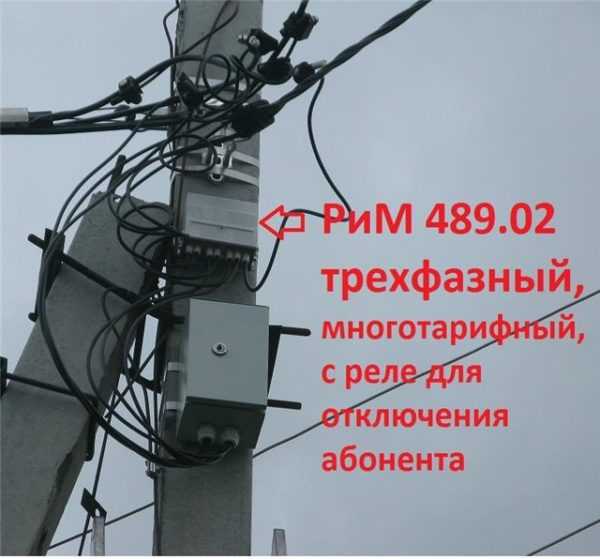

    Электросчетчик с дистанционным снятием показаний на столбе

    Компании, поставляющие электричество, часто предлагают владельцам частных домов разместить счетчик на улице. К представителям поставщика следует обращаться с вопросом «зачем?». Обычно это обуславливается возможностью беспрепятственного доступа сотрудников фирмы к снятию показаний.

    Принцип устройства

    Используют два вида счетчиков — электронные и индукционные. Для улицы используют первые, как более точные.

    Электричество, расходуемое в доме, проходит через прибор, в котором сохраняются показания. Если оно установлено высоко, ручное снятие показаний может быть затруднено. В таких случаях используется одна из двух систем:

    1. Дублер — в доступном месте: на фасаде дома или у основания опоры ЛЭП устанавливают дисплей, отображающий показания.
    2. Автоматика — счетчик использует модем для передачи показаний в обслуживающую фирму через интернет.

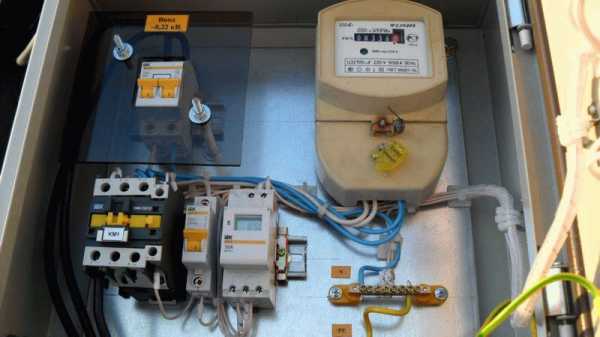

    Установка счетчика электроэнергии на столбе выполняется опытным электриком. Сотрудник компании обязан предоставить владельцу дома договор на подпись.

    Законность мероприятия

    Обслуживающие компании могут заставить владельца дома смонтировать счетчик на улице. Фирмы обуславливают это возможностью беспрепятственного обслуживания устройства. Таким образом поставщик пытается бороться с воровством электроэнергии.


    В данном случае возможно два варианта:
    1. Владелец отказывается. В данном случае компания обязана установить (или оставить) счетчик внутри помещения. Вне зависимости от ответа пользователя, фирма может установить независимое контролирующее устройство на столбе за свой счет. Так получится два счетчика — в доме расчетный, на улице — контрольный. Последний располагают на границе балансовой принадлежности — между пользователем и поставщиком.
    2. Владелец соглашается. В данном случае производится установка (или вынос из помещения) счетчика расхода электроэнергии. Владельцу дома предоставляется на подпись оригинал договора.


    Оба варианта законны, если поставщик соблюдает правила. Уличный счетчик должен соответствовать пунктам 1.5.27 и 1.5.29 ПУЭ:

    Важно! Следует ознакомиться с пунктами 1.5.30, 1.5.36, 2.1.47 ПУЭ и ГОСТ Р 51321.5, 14254 от 2011 года. Поставщик обязан соблюдать все указанные правила. В противном случае прибор называют установленным не правомерно. Его можно снять или переделать: решение выносит судебное заседание.

    В СНТ пользователей часто заставляют согласиться на установку: показания считывают сотрудники фирмы, что защищает от воровства электроэнергии.

    Место уличной установки

    В частном секторе электрические счетчики ставят на столбах ЛЭП или строениях.

    Смонтированный вне помещения, прибор должен подходить под следующие требования:

    1. Расстояние от места крепления до модуля ввода не превышает 25000 мм.
    2. Самое низкое ответвление находится на высоте не менее 6000 мм в местах движения автотранспорта и 3500 мм в местах движения пешеходов.
    3. Точка крепления проводов к строению должна находится на высоте не менее 2750 мм, вне зависимости от прочих факторов.

    Установка допускается только при наличии соответствующей документации от поставщика электроэнергии. Процесс производит лицензированный сотрудник компании.

    Здание подключают проводкой, которая может быть проведена под или над землей. Обязательно соблюдение ПУЭ и ГОСТ.

    Важно! Опора ЛЭП должна быть надежно закреплена. Электросчетчик для установки на улице помещают в изолированную оболочку, защищающую от внешних погодных условий. Коробку для устройства выполняют из пластика или металла. К последним необходимо применить заземление.

    При монтаже счетчика на фасад строения необходимо соблюдать аналогичные правила.


    Сотрудники некоторых фирм монтируют счетчик в недоступном для пользователя месте. Для защиты от вандалов — стандартный ответ на вопрос «почему прибор ставится высоко?»

    Выбор электросчетчика

    При выборе необходимо ориентироваться на следующие показатели:

    • Защищенность от воздействия окружающей среды.
    • Количество тарифов, используемых для оплаты электроэнергии.
    • Количество фаз, соответствующее требованиям.
    • Мощность прибора.

    По количеству тарифов устройства делятся на два типа — с одним или с несколькими. По фазам — на два типа: с одной или тремя.

    Электрические счетчики предпочтительнее индукционных, поскольку точнее. Они более устойчивы к перепадам температур.

    Важно! Необходимая мощность рассчитывается из потребления электроприборов, находящихся в доме. Желательно соблюдение нормы с запасом. Рекомендованный класс точности — 2.0.

    По ПУЭ устройство на улице должно быть утеплено. Современные уличные электросчетчики способны работать при низких температурах, но на практике необходимо обращать внимание на защиту от внешних условий. Обязательна эксплуатация в сухом, герметичном месте.

    Выбор коробки зависит от конструкции прибора. Для счетчиков, установленных не высоко, нужно окошко. В остальных случаях потребуется пространство для установки модема. Для металлических необходимо наличие заземляющего провода.

    Количество фаз зависит от размера сооружения и индивидуального потребления. Одной хватит для небольшого дома. Три используют для больших строений в несколько этажей или крыльев. Последние необходимо правильно подключить, чтобы нагрузка на сеть была равномерной.


    Перед монтажом необходимо уточнить способ крепления и дату последней поверки. Первый фактор зависит от прибора, хотя предпочтение отдают DIN рейке. Второй фактор зависит от количества фаз. Для одной — не более двух лет назад, для трех — не более одного года.

    Порядок выполнения работ

    Установку должен производить специализированный специалист, представляющий компанию поставщика. Возможно самостоятельное выполнение процедуры, если соблюдаются ТБ и имеется письменное разрешение обслуживающей фирмы.

    Первый шаг — подача заявления

    Компания, предоставляющая свет, подготавливает перечень документов, соглашение с пользователем, акт установки. Служба снабжения передает бумаги конечному пользователю.

    В документах обязательно указаны:

    1. Тип устройства, количество фаз и тарифов.
    2. Устройство защиты ввода.
    3. Площадь поперечного сечения и длина проводки.
    4. Наименование панели (коробки).

    Второй шаг — монтаж

    Установка возможна исключительно после получения владельцем технической документации. Для ручного монтажа необходимо приобрести компоненты, указанные в бумагах.

    Важно! В основе монтажа лежит ящик учета с рубильником, оснащенный креплением для счетчика.

    Во время ручной установки прибора следует соблюдать следующие факторы:

    1. Монтаж нового оборудования проводится при отсутствии электричества в сети.
    2. Устройство монтируется на высоту не менее 800 мм (допускается 400), не более 1700 мм.
    3. Для защиты прибора во время низкой уличной температуры используют коробку с обогревом. Для исправной работы температура должна находиться в пределах 0-20 градусов Цельсия.
    4. Входная цепь включается в автомат защиты, затем к прибору.
    5. Металлические корпуса требуется заземлить.
    6. Выходная цепь подключается ко входному автомату.
    7. Между линиями электроснабжения, водоснабжения и газоснабжения должно соблюдаться расстояние в метр.
    8. Перед включением электрической сети для потребления производится пробный запуск.

    Третий шаг — заявление на пользование прибором

    По окончанию установки необходимо получить документ на право пользования прибором учета расхода электроэнергии. Заявление составляется потребителем. Документ необходимо доставить в офис поставщика лично или заказным письмом с уведомлением.


    В заявление необходимо указать:
    1. Фамилию, имя и отчество заявителя.
    2. Номер договора.
    3. Адрес строения и контактный телефон лица.
    4. В нижней части листа указывается дата оформления и подпись заявителя с расшифровкой.

    Четвертый шаг — составление акта осмотра и пломбирование прибора

    Акт составляется заверенным лицом компании, которая поставила услугу. В документе указывают стоимость подключения, технические характеристики прибора. Затем снимают первичные показания.

    Затем производится пломбировка устройства. Первое оказание подобной услуги проводится за счет поставщика.

    Оплата электрической энергии начинается с момента составления акта, что указывается в документе.

    Отказ от размещения счетчика вне помещения

    Владельцы частных домов могут предоставлять обслуживающей компании доступ к счетчику в помещении. В подобном случае установка на улице не имеет смысла.

    Если электрики настаивают на обратном, владелец может указать место установки, отличное от предложенного. Обязательно соблюдение ПУЭ, на которые делается акцент. Установка прибора учета расхода электроэнергии допускается только с письменного согласия хозяина участка. Подписанными должны быть два документа: согласие на установку и акт определения места монтажа. Для проверки законности желательно присутствие незаинтересованного юридического лица.

    Поставщик электроэнергии не имеет права нарушать или принуждать физическое лицо к нарушению закона. При возникновении любых неправомерных действий следует обращаться в прокуратуру.

    okommunalke.ru

    Электросчетчик с дистанционным снятием показаний на столбе 2019 год

    Учет активной электроэнергии при превышении лимита установленной мощности; Возможность установки различных величин лимита мощности нагрузки, по которому будет вестись учет при превышении лимита при работе АИИС КУЭ. Значит возможен такой вариант, когда будет превышение по мощности и мне отрубят электричество? В автоматическом режиме. Или то же самое произойдет при каком то КЗ в доме. 4. Волшебное слово АИИСКУЭ Вот что бы было более понятно нужно глянуть в суть этой системы. Как раньше было. Взяли счетчик опломбированный, поставили его потребителю и добраться до него энергетики могли раз в год , а то и десять лет . За это время кто то счетчику голову свернул, кто то линию пустил мимо. Но проверить трудно. А потери то идут . Убытки однако. И влезть в счетчик потребителя не получится он чужего дядьку к счетчику не подпустит , а то еще и палкой перетянет .

    Энергетика Система позволяет в режиме реального времени (на самом деле нет, обычно несколько раз в сутки) контролировать потребление электрической энергии у каждого потребителя, считывать показатели электрической сети, раз в сутки сводить баланс по ушедшей с Трансформаторной Подстанции и учтенной счетчиками потребителей энергии (сразу выявляется неучтенное потребление), при необходимости (злостные неплательщики) отключить потребление. Некоторые производители позволяют ограничивать потребление и при превышении выделенной мощности на узле учета срабатывает реле, которое в зависимости от настроек включает через время электроэнергию или по команде с пульта энергосбытовой компании.

    Внимание Счет за потребленную электроэнергию так-же формируется автоматически на основе переданных данных. Связь между узлами учета, или как все непосредственно устроено.

    Передаются следующие данных по радиоканалу: o Количества потребленной электроэнергии по трем тарифам -текущие и на первое число месяца; o Суммарное время работы счетчика; o Текущие дата и время; o Номер счетчика; o Служебная информация; Технические параметры Номинальное напряжение В 3´220 Диапазон фазных напряжений В 150…400 Номинальный ток А 5 Максимальный ток А 50(7,5) Номинальная частота Гц 50 Класс точности 1,0 Дальность радиосвязи м 50 Программное обеспечение поставляемое штатно: — Программы конфигурации и ввода счетчиков типа СОЭБ, СТЭБ в эксплуатацию; — Программа обслуживания мобильного ридера контролера.Поставлю помеху, что-бы счетчик не связался с УСПД — в установленных системах редко связь имеют 100% счетчиков, обычно это 96-98% и просто к вам прийдет монтер и заменит счетчик или найдет источник помехи, если не найдет, будет регулярно посещать вас и снимать показания лично) 4.

    Но очень быстро нашли и способ выявления данных устройств…Как правило исполнительные цепи у всех дистанционных выключателей выполнены на миниатюрных реле, а что в сущности представляет из себя реле? Обычный электромагнит, как следствие если мы поднесём к реле хоть к выключенному хоть к включенному достаточно мощный магнит произойдет либо замыкание, либо размыкание цепи и будет слышен небольшой щелчок (в своих разработках мы не применяем реле!). Как работает: Пока пульт не активирован — счетчик считает абсолютно нормально.

    При включении пульта счетчик либо полностью останавливается,либо считает в 2-16 раз меньше. Всё зависит от Ваших пожеланий и модели счетчика. Подходит для всех современных счетчиков электроэнергии,включая счетчики с РЛС и другими модемами и долговременной памятью! ИЗЛУЧАТЕЛЬ Подходит для всех современных электронных счетчиков! Еще более изощрённый метод.

    • Как обмануть счетчик установленный на столбе

    Но у меня все равно остались вопросы- 1. Питание этого девайса от батарейки. скорее всего китайского производства. Что будет когда эта батарейка внезапно сдохнет? Обнулится время и другие параметры (у кого внезапно умирала батарейка в компе — знает о чем я)- что за показания будут поступать по GPS на пульт — вопрос..
    2.Длина линии до каждого дома разная. значит потери , сопротивление линии — тоже разное. Любая нагрузка, включенная последовательно с основной (например длинный кабель) увеличивает суммарное сопротивление нагрузки, что при неизменном напряжении должно уменьшать потребляемую мощность и вывод из этого пункта -к следующему 3. В характеристиках этого счетчика заявлено.

    Фактически злоумышленнику необходимо нарушить механическую пломбу на уличном счетчике, а также взломать электронную защиту внутри самого устройства. А взлом счетчика на столбе приведёт лишь к его замене и дополнительному вниманию к Вам со стороны проверяющих органов.

    Да, эпоха старых добрых магнитов и пультов подходит к концу. Обсудим ещё один интересный вопрос: Законно устанавливать электрический счётчик на столбе? Для начала нужно ответить на вопрос: Зачем вообще энергетики устанавливают счетчики на столбы? Как пояснили нам в «Башкирэнерго»: счетчики на столбах устанавливаются для беспрепятственного доступа их сотрудников к электросчетчику для осмотра, проверки и снятия показаний.

    Хотя мы понимаем, что основная задача, которую решают специалисты, — борьба с воровством электроэнергии.
    По его словам, счётчик, который устанавливается прямо на электрическом проводе, ведущем в дому потребителя, соответствующим образом сертифицирован. В ряде регионов, включая некоторые районы Подмосковья, этих РиМов установлено уже достаточное количество, чтобы сделать вывод об их надёжности при работе вне отапливаемого помещения.
    Ни дождь, ни мороз ему не страшны. По существующим правилам, счётчик должен монтироваться «на границе баланса», проще говоря, на опоре, где предусмотрены контакты для его подключения.Для того, чтобы снять показания с такого счётчика, нет необходимости заходить в дом, высылать уведомление потребителю, который также избавлен от ожидания наших специалистов.Основная направленность данных систем – это: — уменьшение коммерческих и технических потерь электроэнергии; — уменьшение эксплуатационных расходов; — расчет баланса полученной и потребленной электроэнергии.

    В редакционной почте нет-нет, да и встречаются письма об установке энергоснабжающей компанией (в нашем случае — КРЭКом) электросчетчиков на улице, на столбах. Жители частного сектора жалуются на полную неразбериху в этом вопросе: и считают эти счетчики якобы неправильно — есть расхождения между показаниями домашнего и уличного счетчиков, да и сами показания никак не снимешь на высоте пяти-восьми метров, и никаких договоров с людьми энергоснабжающая компания толком не подписывает. Однако энергетики убеждали людей, что это необходимая процедура или вообще «украшали» столбы тихой сапой.

    Зачем вообще придумали выносить счетчики на столбы? Энергетики аргументируют: для беспрепятственного доступа их сотрудников к электросчетчику для осмотра, проверки и снятия показаний. Но это, думаю, лишь половина правды, а на самом деле, главное в этом деле — борьба сетевиков с воровством электроэнергии.

    Конечно, если воруют, то никто не запрещает энергетикам за свой счет устанавливать контрольные счетчики на столбе и контролировать расход электроэнергии в доме, что во многих случаях и происходит.

    Мой коллега живет в частном доме. Говорит, год назад пришло уведомление, где говорилось о том, что такого-то числа в такое-то время они должны быть дома, так как им будут устанавливать электросчетчик на уличном столбе. Они, понятно, удивились: а зачем? Но будучи законопослушными, отпросились с работы. Но прождали зря — в назначенное время никто не приехал. Однако спустя некоторое время счетчик все же появился на столбе рядом с домом, как и у других соседей — теперь вся улица в счетчиках. Радует одно: за их установку денег с людей не требуют (во всяком случае мне неизвестны такие случаи). Этакие бесплатные дублеры. Никаких договоров люди не подписывали, а расчетным для них по-прежнему остается домашний счетчик, правда, его показания часто не совпадают с показаниями уличного — цифры не в пользу собственников.

    Почему так происходит? Дело в том, что сам факт установки прибора учета электроэнергии на улице — грубое нарушение ПУЭ (правил установки электроприборов). Это скрижали электриков, и все, что не отвечает этим правилам, — незаконно.

    Так вот, в пункте 1.5.27 главы 5 этих правил (ПУЭ) чётко сказано, что счётчики должны устанавливаться в сухих помещениях, с диапазоном температур от 0°С до +40°С. А если он стоит на улице, то постоянно будет подвергаться постоянному воздействию атмосферных явлений: дождя, снега, жары. Говорят, даже герметичный щит не способен защитить размещённое в нём электрооборудование от жары, конденсата и мороза. Что уж говорить об обычном щите! И если температура опускается ниже нуля, счётчик перестаёт нормально работать и начинает «врать». Как рассказывают сами электрики, появляется погрешность, доходящая до 10% не в пользу потребителя. Да, справедливости ради скажем, что теми же правилами допускается наружная установка, но в отапливаемых шкафах. Очень сомневаюсь, что кто кто-то у нас будет обогревать эти шкафы.

    Мой коллега говорит, что пока у них нет разногласий с сетевиками: платят по домашнему счетчику, а сетевая компания не считает их должниками.

    Однако есть случаи, когда отношения энергетиков с жителями частного сектора «перестают быть томными». Так, в августе Канским городским судом было рассмотрено исковое заявление от Дмитрия Исакова (имя и фамилия изменены) к АО «КрасЭКо», канскому филиалу АО «КрасЭКо» и к ПАО «Красноярскэнергосбыт».

    Суть истории такова: Исаков возмутился тому, что АО «КрасЭКо» в одностороннем порядке решило заменить его электросчетчик на новый — никаких заявлений человек не писал, его все устраивало. У истца появилось несколько претензий. Например, Исаков считает, что акт был составлен контролером предприятия с грубыми нарушениями законодательства. А именно: он как потребитель не был уведомлен о дате и месте приемки прибора учета, и допуск нового счетчика в эксплуатацию прошел без его участия. Кроме того, Исаков считает установку второго счетчика на опоре на высоте 8 метров не соответствующей тем самым нормативам ПУЭ, о которых мы говорили выше. По мнению Дмитрия, устанавливать границу раздела сетей на высоте 8-10 метров, да к тому же на дороге общего пользования, незаконно и неразумно. Трудно не согласиться: заявленная энергетиками забота о сохранении от воров лишает потребителя возможности контролировать показания электросчётчика. Также Дмитрий полагает, что граница балансовой принадлежности сторон должна быть на вводе в дом, а именно: на улице до фасада дома (а не опоры) — зона ответственности сетевой компании, а уже от фасада дома — ответственность его как собственника.

    Истец потребовал признать акт незаконным и при расчете за потребленную электроэнергию использовать старый счетчик.

    А теперь самое главное. АО «КрасЭКо» добровольно исполнило требования истца, что само по себе говорит о его правоте, и производство по делу было прекращено. Исаков — немногий из нас, кто захотел и смог через суд отстоять свои права потребителя электроэнергии. Как сказал классик, его пример — другим наука. С «хотелками» частников можно и нужно бороться, так основная задача любой коммерческой структуры — извлечение прибыли.

    Отправим материал вам на e-mail

    Все ресурсы, которые мы потребляем, нуждаются в учёте. Это необходимо, чтобы знать, сколько потребитель израсходовал, например, электроэнергии, какую сумму он должен заплатить за поставленные ему киловатты, и объёмы электричества, которые требуется произвести поставщику, чтобы не было переизбытка продукции. Для этого были разработаны и всё время усовершенствуются специальные приборы учёта. Одним из таких приборов является электросчётчик, передающий показания непосредственно поставщику электричества. В данной статье мы рассмотрим особенности этого устройства, принцип его работы, преимущества и недостатки, а также выгоду от использования этого прибора.

    Приборы учёта электроэнергии, оснащённые системой удалённой передачи данных, отлично подойдут тем, кто не желает тратить время на снятие показаний, высчитывание потреблённых киловатт и суммы, которую нужно заплатить за них, а также стояние в очередях в кассу. При установке счётчика с удалённой передачей данных поставщик получает необходимую информацию о потреблённой клиентом электроэнергии в автоматическом режиме без человеческого участия. Подобные приборы также помогают мониторить уровень потребления электроэнергии и на основании полученных данных корректировать свою работу, добиваясь большей эффективности.

    С новыми счётчиками высчитывание потреблённых киловатт и заполнение квитанций уходит в прошлое

    Системы, специально разработанные для сбора информации о показателях приборов учёта, осуществляют передачу данных поставщику услуги посредством всемирной сети Интернет. Считывание необходимой информации и последующая отправка данных на сервер энергокомпании-поставщика осуществляется посредством специального программного обеспечения. Функционирование подобных систем полностью автоматизировано.

    Счётчики электроэнергии с передачей данных применяются для автоматизации таких процессов, как сбор и отсылка информации поставщику, а также анализ уровня энергопотребления. Задействование информационно-измерительных систем в работе энергетических компаний-поставщиков позволяет не только получить данные о потребляемой электроэнергии, но и приобрести ряд возможностей, ранее недоступных при использовании традиционных приборов учёта. К таким возможностям можно отнести следующее:

    • приборы учёта теперь работают в нескольких тарифных режимах;
    • потребитель может быть отключён или подключён к системе энергоснабжения удалённо;
    • более тесное и эффективное сотрудничество с потребителем, на основании условий договора;
    • передача предупреждающих уведомлений, которые точно дойдут до потребителя;
    • эффективный анализ полученных данных для более эффективной работы и т.п.

    Важно! Благодаря внедрению информационно-измерительных систем обратная связь между потребителем и поставщиком электроэнергии осуществляется посредством интернета и стала более оперативной.

    Статья по теме:

    Какой счетчик электроэнергии лучше поставить в квартире. В публикации мы рассмотрим виды устройств, их преимущества и недостатки, основные критерии выбора, требования о замене счетчиков, правила установки и замены.

    Установив у себя дома электрический счётчик с дистанционным снятием показаний, даже рядовой потребитель электроэнергии получает ряд неоспоримых преимуществ. К достоинствам информационно-измерительных систем следует отнести следующее:

    1. Помощь в решении споров между потребителем и поставщиком. Поскольку есть возможность ежедневного снятия показаний, то можно исключить конфликты, которые возникают при проблемах с квитанциями или в случае нерегулярной передаче данных абонентом.
    2. Контроль данных счётчика, установленного, например, в гараже, на даче или в квартире, сдаваемой в аренду.
    3. Высокая точность расчётов при переключении с одного тарифа на другой. В том случае если показания по дате изменения тарифов отсутствуют, то поставщик электроэнергии осуществляет начисления за предоставленную услугу, опираясь на среднее значение. Традиционно, расчёты выполняются в пользу энергокомпании, а подобные приборы учёта помогают избежать таких недоразумений.
    4. Возможность дистанционного управления работой электросчётчика позволяет использовать его в системе «умный дом» для предварительного включения обогревательного контура в квартире или доме. Посредством смартфона с установленной специальной программой можно включить систему обогрева за несколько часов до прихода домой.
    5. Безопасность. В том случае если владелец квартиры или дома забыл выключить электроприборы, то можно обесточить жильё удалённо, отключив прибор учёта со своего смартфона или компьютера.
    6. Практичность. Пользователь теперь может не тратить время на снятие показаний, передачу данных поставщику и оплату потреблённой электроэнергии.

    Внимание! В случае регулярной задолженности электрокомпания имеет возможность отключить должнику доступ к электроэнергии в удалённом режиме, даже не посещая квартиру потребителя.

    Приборы учёта с дистанционной передачей информации представляют собой устройство, преобразующее аналоговый сигнал в импульсы, при подсчёте которых и вычисляется объём потребляемой электроэнергии. Отличия электронных электросчётчиков от индукционных состоят не только в отсутствии подвижных механических элементов. Основным отличием является расширенный функционал прибора, а именно:

    • увеличенный временной интервал входного напряжения;
    • удобная организация системы многотарифного учёта потреблённого электричества;
    • возможность просмотра данных на предыдущие учётные периоды;
    • измерение потребляемой мощности;
    • возможность подключения к системам автоматического дистанционного сбора и пересылки информации поставщику.

    В плане конструкции современный электронный счётчик представляет собой корпус, в котором расположен измерительный трансформатор тока, клеммная колодка и печатная плата, оснащённая электронными элементами схемы.

    К сведению! Обилие дополнительных функций достигается благодаря наличию специального ПО в микроконтроллере прибора учёта электроэнергии. Такими микроконтроллерами оснащаются практически все современные электросчётчики.

    Современные модели электросчётчиков электронного типа включают в себя такие обязательные элементы, как:

    • жидкокристаллический дисплей;
    • таймер, отображающий фактическое время;
    • трансформатор тока;
    • выход для подключения телеметрии;
    • элементы контроля и управления;
    • источник питания для работы электронной схемы электросчётчика;
    • супервизор;
    • оптический порт, устанавливаемый опционно.

    Жидкокристаллический дисплей представляет собой многоразрядный буквенно-цифровой индикатор для отображения рабочих режимов прибора учёта электронного типа. Кроме того, ЖК-дисплей показывает данные о потреблённой электроэнергии, фактическое время и дату.

    Автоматизированную систему простому пользователю самостоятельно не создать

    Независимый источник питания в счётчике предназначен для обеспечения работы электронной схемы. К нему также подключён супервизор, который создаёт сигнал сброса для микроконтроллера, возникающий при включении или отключении электропитания. Кроме того, супервизор позволяет мониторить изменения входного напряжения.

    Часы, отображающие фактическую дату и время. В некоторых моделях счётчиков эту функцию выполняет микроконтроллер. Для снижения нагрузки на данную деталь, как правило, устанавливают отдельную микросхему, которая снижает расход мощности микроконтроллера, перенаправляя высвобождённую энергию на решение более важных задач.

    Современные электронные электросчётчики представлены в большом ассортименте

    Телеметрический выход счётчика − это разъём, предназначенный для подключения прибора к персональному компьютеру, ноутбуку или системе удалённой передачи данных. Оптический порт установлен для снятия информации непосредственно с прибора учёта электроэнергии.

    Внимание! Оптическим портом оснащены не все модели электронных электросчётчиков. В некоторых устройствах он используется для программирования данных.

    Микроконтроллер является наиболее важным элементом электросчётчика с дистанционным снятием показаний. На нём лежит выполнение основной части функций:

    • преобразование входного сигнала от трансформатора тока в цифровую информацию;
    • обработка данных;
    • вывод полученной информации на ЖК-дисплей;
    • приём команд от элементов управления;
    • управление интерфейсами.

    Количество и разнообразие функций непосредственно зависит от установленного ПО. В настоящее время приборы учёта совершенствуются, пополняясь новыми дополнительными функциями. К таким функциям следует отнести возможность мониторить состояние электросети и передавать полученную информацию на диспетчерский пульт поставщика электроэнергии.

    Простой набор из счётчика и УЗО отходит в прошлое

    Часто производители оснащают приборы учёта функцией регулировки уровня мощности электросети. В случае превышения потребляемой мощности, счётчик автоматически прерывает доступ к электропитанию. Это стало возможным благодаря внедрению в цепь контактора, который контролирует подачу напряжения в бытовую электросеть. Также прибор может отключить подачу электроэнергии, в случае превышения установленного лимита, или если закончилась предоплата за поставляемое электричество.

    Автоматизированные системы контроля данных учёта электроэнергии были разработаны после появления микропроцессоров. Эти устройства были дорогими и устанавливались лишь на крупных промышленных предприятиях. Лишь благодаря широкому внедрению электронных счётчиков и ПК, а также появлению сотовой связи, были разработаны беспроводные системы автоматического учёта.

    Современный счётчик с удалённой передачей данных исключает необходимость самостоятельно высчитывать потреблённые киловатты

    На автоматизированные системы возлагается выполнение следующих задач:

    • сбор данных о потоках электроэнергии в оптимальных промежутках времени на всех уровнях напряжения;
    • анализ полученной информации;
    • создание отчётов на основании данных о предоставленной или полученной электроэнергии;
    • анализ и прогнозирование потребления электроэнергии;
    • обработка данных об оплате;
    • осуществление расчётов по электроэнергии.

    Для организации систем автоматизированного сбора данных от приборов учёта необходимо выполнить ряд обязательных мероприятий. Во-первых, следует выполнить монтаж высокоточной аппаратуры для учёта электроэнергии. Далее нужно загрузить данные в цифровом формате в специальные блоки со встроенной памятью, которые называются «сумматора и».

    После выполнения вышеизложенных действий создаётся система передачи данных (интернет, GSM). Завершающим этапом является формирование центра обработки принимаемой информации и комплектация их персональными компьютерами с соответствующим программным обеспечением.

    Автоматизированная система передачи данных – неотъемлемая часть «умного дома»

    К сведению! Современные электронные счётчики в большинстве случаев имеют встроенный интерфейс для присоединения к автоматизированной системе учёта данных.

    Самые простые автоматизированные системы передачи данных выполняют следующие функции:

    • сбор данных;
    • передача информации поставщику услуги;
    • анализ и последующее хранение данных.

    Для сбора данных используются специальные устройства, осуществляющие замеры параметров системы, в том числе приборы учёта электроэнергии. К подобным устройствам можно отнести различные датчики, подключаемые к автоматизированной системе при помощи аналоговых и цифровых преобразователей или оснащённые входом, адаптированным для присоединения интерфейса.

    Далее в действие вступают микроконтроллеры, передающие аналоговый или цифровой сигнал между различными интерфейсными линиями. Это необходимо для сбора данных контроллером или ПК. На завершающем этапе в работу включается сервер, персональный компьютер и непосредственно контроллер, на которых лежит сбор, обработка и хранение информации. Для выполнения этих функций система должна иметь соответствующее программное обеспечение.

    Для дистанционной передачи данных приборов учёта могут использоваться не только электронные устройства. Индукционные приборы с маркировкой «Д» могут быть оснащены специальным выходом для подключения телеметрии. В принципе, подобный выход представляет собой импульсный датчик, благодаря которому происходит передача данных в систему, осуществляющую сбор, обработку и хранение информации о потребляемой электроэнергии.

    Беспроводная система передачи данных

    Импульсы производит измерительный трансформатор, который излучает магнитные потоки, пересекающие алюминиевый диск. Далее импульсы передаются на электронную схему датчика, а после поступают на линию связи, питающую данное устройство. На датчике имеется фото-светодиодная головка, представляющая собой пару из свето- и фотодиода. Датчик установлен таким образом, что головка всегда смотрит в сторону алюминиевого диска. Светодиод излучает сигнал, отражающийся диском и принимаемый фотодиодом. Затемнённый сектор диска отвечает за прерывистость получаемого сигнала.

    Данные прерывания сигнала обрабатываются электронной схемой устройства, проходят преобразования в импульсы и подаются непосредственно на линию связи. Далее они приходят на приёмное устройство, подсчитывается их количество за определённое количество времени и отражается на жидкокристаллическом дисплее.

    Данные с электросчётчика передаются поставщику услуги без непосредственного участия потребителя и энергокомпании. Потребитель должен переслать только самые первые показания прибора учёта. Передача данных выполняется до тех пор, пока поставщик не сообщит, что в этом больше нет необходимости.

    ЖК-дисплей отображает большое количество необходимых данных

    Расход электроэнергии выполняется каждый час и пересылается поставщику один раз в сутки. Существуют модели счётчиков электроэнергии с сим-картой, с помощью которой и происходит пересылка данных энергокомпании.

    Вышеописанная схема удалённой передачи данных посредством индукционного счётчика вполне возможна, но на практике практически не используется. Такие устройства постепенно заменяются на устройства электронного типа, поскольку они наиболее подходят для использования в автоматизированных системах передачи данных.

    Системой передачи данных и электронным счётчиком можно теперь управлять удалённо

    К недостаткам электросчётчиков с радиомодулем следует отнести необходимость постоянного подключения к сети, а при длительном отсутствии на месте проживания нельзя использовать предохранители для отключения прибора учёта. Для этих целей используется специальный отсекатель, но для этого необходимо проведение дополнительных электромонтажных работ, а в остальном использование счётчиков с автоматической передачей данных сулит большое количество выгод для потребителя.

    Приборы учёта, независимо на воду или электричество, устанавливаются не на один год, поэтому нужно приобретать только качественное и надёжное оборудование. Лучше всего покупать приборы только проверенных производителей, таких как:

    • Инотекс;
    • Энергомера;
    • Тайпит.

    Использование многотарифных счётчиков даёт большую выгоду

    Компания Инотекс− известный российский бренд с 15-летней историей. Производит электронные приборы учёта электроэнергии, которые занимают лидирующее место по продажам на территории РФ.

    Энергомера является крупнейшим производителем приборов учёта электроэнергии. На рынке электроприборов компания появилась в 2010 году.

    Тайпит – компания из Санкт-Петербурга, основанная в 1999 году. Фирма занимается производством измерительной аппаратуры, в том числе электросчётчиков.

    Сразу оговорюсь-фотки не мои, с инета, но для примера сойдут.

    Увидела только сегодня, что на столбе напротив дома стоит подозрительная коробочка. На высоте осветительного фонаря.

    Поговорила с соседкой-оказывается не так давно (а я только заметила!) электрики установили счетчики на столбах, до ввода в дом.

    Я так понимаю- для контроля потребления энергии, что бы не воровали. Сама знаю нескольких, у которых дома хоть 1 розетка, но мимо счетчика.

    Вышла на улицу, прошлась с задранной головой вдоль столбов и вот что выяснила:

    Установлены только к домам где 1 хозяин и 1 счетчик внутри. Если дом на 2 хозяев, таких штуковин на подводке я не увидела. У меня как раз 2 вариант- есть соседи. Но у нас отдельный счетчик и подключение к гаражу-3 фазное. К нашему гаражу на подводке (СИП) установлена другая коробочка. которую я из окна и разглядела-она больше размерами.

    Соседка. с которой я разговаривала — сказала, что для снятия показаний дадут пульт. Раз «дадут» — значит еще не дали.

    Но у меня все равно остались вопросы-

    1. Питание этого девайса от батарейки. скорее всего китайского производства. Что будет когда эта батарейка внезапно сдохнет? Обнулится время и другие параметры (у кого внезапно умирала батарейка в компе — знает о чем я)- что за показания будут поступать по GPS на пульт — вопрос..

    2.Длина линии до каждого дома разная. значит потери , сопротивление линии — тоже разное. Л юбая нагрузка, включенная последовательно с основной (например длинный кабель) увеличивает суммарное сопротивление нагрузки, что при неизменном напряжении должно уменьшать потребляемую мощность

    и вывод из этого пункта -к следующему

    3. В характеристиках этого счетчика заявлено. что они ведут

    Учет активной электроэнергии при превышении лимита установленной мощности;

    Возможность установки различных величин лимита мощности нагрузки, по которому будет вестись учет при превышении лимита при работе АИИС КУЭ.

    Значит возможен такой вариант, когда будет превышение по мощности и мне отрубят электричество? В автоматическом режиме. Или то же самое произойдет при каком то КЗ в доме.

    4. Волшебное слово АИИСКУЭ

    Вот что бы было более понятно нужно глянуть в суть этой системы.

    Как раньше было. Взяли счетчик опломбированный, поставили его потребителю и добраться до него энергетики могли раз в год , а то и десять лет . За это время кто то счетчику голову свернул, кто то линию пустил мимо. Но проверить трудно. А потери то идут . Убытки однако. И влезть в счетчик потребителя не получится он чужего дядьку к счетчику не подпустит , а то еще и палкой перетянет .

    Что же сейчас.
    Ставят новые счетчики, электронные, в которых данные с датчиков оцифровываются и по алгоритму подсчитываются и в памяти хранятся. Да вот только проверить то этот алгоритм уже не получиться. А если к этому счетчику добавить волшебный АСКУЭ с возможностью удаленного доступа к потрохам и алгоритмам. То получается что в случае образования разбаланса ( различие входного счетчика и проданой энергии минус потери на сети) можно спокойно дать сигнал на эти самые счетчики считать не с коэффициентом 1, а например 1,1 ну или 1,25.
    Проверить факт такого вмешательства можно только одним способом. Под покровом ночи вырезать счетчик, поместить его в клетку фарадея , что бы не проходил внешний сигнал и везти его на внеочередную поверку , ну а потом добиваться от завода заключения о вмешательстве в алгоритм работы прибора.

    Там, где стоят АСКУЭ , АСКУГ оператор одним нажатием кнопки на сервере может подправить показания вашего счетчика и вы никогда об этом не узнаете.

    И еще — по рассказам знающих людей -немного внутренней кухни. Если вы думаете что оператор подкрутив счетчик сделал благо этой энергоснабжающей конторе . Зря. На этом наживется конкретный начальник. Схема простая. На вверенном участке, накрутив населению и безобидным цеховикам, создается переизбыток проданной мощности, ну например на 100.000 квт*ч. Дальше начальник энергосети предлагает крупному производству купить за наличку эти самые 100.000 квт*ч, но уже не по 100% тарифу , а за 50%. Соответственно их счетчик считает «правильно».
    Вот. И такое становится возможным только при АСКУЭ.

    И посему — все мои тезисы-вопросы адресованы знающим людям, возможно кто то из ТЭК или как там они сейчас называются, дадут развернутый ответ
    на мои вопросы. Хочу что бы меня грамотно разубедили, а не отписками и общими словами

    И еще — пока никаких договоров ни с кем не подписывали и не заключали — просто приехали-повесили-уехали.

    Там же всё пломбируется, заполняются и подписываются акты (приёмки-передачи, разграничения балансовой ответственности).

    И стоит ли попробовать воспользоваться ситуацией и по возможности перейти на 3 фазы? Запитать дом из гаража- там же у нас 3 фазы.

    Статья написана по материалам сайтов: advant24.ru, kvgazeta.ru, housechief.ru, myslo.ru.

    »

    Отличная статья 0

    avtoyurait.ru

    Дистанционный сбор показаний со счетчиков электроэнергии

    Если  при использовании индукционных или электронных счётчиков расхода электроэнергии пользователь обязательно должен ежемесячно снимать их показания и передавать в управляющую организацию или поставщику электричества, то дистанционный сбор избавляет от таких обязательств. Применяя приборы учёты с дистанционной передачей данных, можно не волноваться забыть в определённый день переписать и передать показания.

    Теперь данные с помощью используемого счётчиком радиомодуля автоматически передаются посредством интернета на сервер. Создаётся личный кабинет пользователя, и на телефоне или компьютере вы можете регулярно проверять расход электроэнергии.

    Установив счетчик для квартиры, вы будете оплачивать исключительно по его показаниям, и вас не будут волновать соседи — неплательщики. При дистанционном снятии данных расхода диспетчер может в любой момент применить к жителям, недобросовестно оплачиваемым пользование электричеством, различные меры, вплоть до полного отключения от подачи ресурса.

    Современные индивидуальные приборы учета с радиомодулем работают по одной из лучших технологий LPWAN. LPWAN является энергетически эффективной  сетью с дальним радиусом действия. Она охватывает в условиях города объекты, находящиеся в радиусе 10 км, а на свободной местности – в радиусе 50 км и предназначена для передачи данных небольшого объёма, какими являются показания электросчётчиков. С помощью такой сети не составит труда развернуть АСКУЭ на любой территории в кратчайшие сроки. Установка счётчика без настройки и калибровки займёт 15 минут.

    Подключение счетчиков к системе дистанционного сбора показаний.

    Подключив счётчики к системе дистанционного сбора можно одновременно решить несколько проблем:

    • Сэкономить время. Теперь не нужно думать, когда снять и как передать показания снабжающей организации;
    • Сэкономить деньги. Не придется оплачивать расходы из собственных средств за соседей – недобросовестных плательщиков;
    • Контролировать безопасность. Всегда можно удалённо отключить различные электроприборы (утюг или телевизор), не возвращаясь специально домой;
    • Прогреть жильё перед возвращением домой с помощью специально установленного оборудования, которое включается дистанционно.

    Использовать для дистанционного сбора показаний можно как однофазный электросчётчик, так и электросчетчик с тремя фазами.

    Все счётчики имеют долгий срок поверки. Они снабжены электромагнитным датчиком и имеют защиту от вскрытия. Работают автономно на аккумуляторе в течение долгого времени.

    glonasss.com

    Как удалённо опрашивать электросчетчик - яЭнергетик

    Системы АСКУЭ в нашей стране набирают большую популярность. По данным исследовательского агенства J’son&Partners Consulting, с 2010 года количество счетчиков, которые передают показания в режиме онлайн, увеличилось с 5 млн. до 32,55 млн. Такой рост не удивителен, в автоматизированных системах есть ряд больших преимуществ:

    1. Доступ к показаниям всех объектов в одном окне. Нет необходимости ездить по объектам, для передачи показаний в Энергосбыт, достаточно щелкнуть пару раз мышью на компьютере, чтобы увидеть какое потребление было по всем объектам за последний месяц.
    2. Автоматический сбор профиля мощности. Если предприятие сидит на почасовом тарифе за электроэнергию, оно обязано сдавать информацию о почасовом потреблении. То, ради чего энергетики каждый месяц подключают компьютер к счетчику, потом формируют отчеты для отправки поставщику электроэнергии, в АСКУЭ делается в пару кликов. Это освобождает десятки часов для более важных дел.
    3. Контроль качества электроэнергии. Современные счетчики способны следить за параметрами электроэнергии, а вовремя отследить и оповестить о проблемах в сети можно только с помощью АСКУЭ.
    4. Расчет выгодного тарифа на электроэнергию. Некоторые АСКУЭ способны определить самую выгодную ценовую категорию, что снизит стоимость электроэнергии до 30%.

    Плюсов от использования АСКУЭ достаточно много. Давайте разберем, как это работает.

    Принцип работы

    Для того, чтобы собирать показания онлайн, к электросчетчику необходимо подключить модем, через который будет совершаться обмен данными между прибором учета и системой АСКУЭ. Ниже мы разберём какие электросчетчики и модемы понадобятся.

    Для передачи данных в 2018 году используют следующие технологии:

    1. GSM/GPRS – передача данных по сетям сотовой связи;
    2. RF, ZigBee – беспроводная передача данных по радиоканалу;
    3. PLC – передача данных по силовым проводам 220/380В;
    4. Ethernet – передача данных по интернету;
    5. LoRaWAN - технология беспроводной передачи данных.

    У каждой технологии свои особенности, подробнее о них вы можете почитать в этих статьях:

    Обзор систем удаленного сбора показаний (АСКУЭ) >
    Обзор АСКУЭ с использованием протокола LoRaWAN >
    Обзор АСКУЭ с передачей данных по сотовой сети и через Интернет >
    Обзор АСКУЭ на технологии PLC >
    Обзор АСКУЭ с передачей данных по радиоканалу >

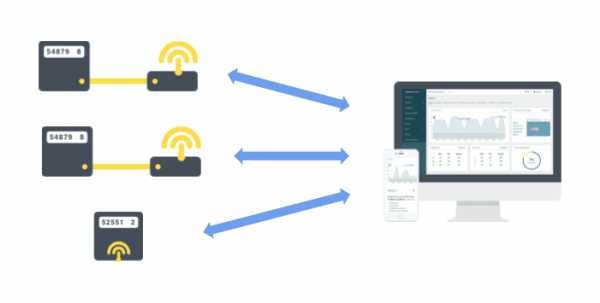

    Весь принцип работы сводится к простой схеме: электросчетчик через специальный интерфейс (чаще всего RS485) подключается к модему, который обменивается данными с сервером АСКУЭ. Или электросчетчик со встроенным модемом обменивается данными с сервером АСКУЭ.

    Теперь разберём, что потребуется для организации АСКУЭ.

    Электросчетчик

    Нам понадобится современный электронный счетчик с интерфейсом RS485. Также можно использовать электросчетчики со встроенным модемом, но они стоят дороже.

    Мы рекомендуем:

    • Меркурий 206, 203.2Т, 230, 233, 234, 236 в маркировке которых присутствуют буквы R или G;
    • Энергомера СЕ102(М), СЕ201, СЕ301, СЕ303, СЕ306 в маркировке которых присутствуют буквы A или G;
    • Нева 113, 114, 123, 124, 313, 314, 323, 324 в маркировке которых присутствует E4;
    • Альфа А1140, А1180 в маркировке которых присутствует буква B;
    • ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МД, ПСЧ-3ТА.07.x1x;
    • СЭТ-4ТМ.02М, СЭТ-4ТМ.03M

    Нашим клиентам мы устанавливаем: Меркурий 206 PRNO, Меркурий 230 ART-0x PQRSI(D)N, Меркурий 234 ART-0x P.

    Модем

    Выбор модема зависит от технологии, которой Вы собираетесь пользоваться.

    Своим клиентам мы рекомендуем GPRS-модемы или Ethernet-модемы, потому-что RF, ZigBee, PLC сильно подвержены помехам, LaRaWAN окупается когда количество счетчиков в одной сети более 200. Наиболее практичны GPRS-модемы от производителей iRZ и TELEOFIS.

    Мы устанавливаем iRZ ATM21, TELEOFIS WRX768, TELEOFIS ER108.

    Настройка удаленного опроса

    После того, как установили оборудование, переходим к настройке удалённого опроса

    Зарегистрироваться в АСКУЭ яЭнергетик

    Зарегистрировавшись сейчас, у Вас активируется бесплатный 7-дневный период. Этого будет достаточно, чтобы настроить оборудование и провести первые тесты системы.

    После успешной регистрации, Вы увидите такую страницу:

    Где необходимо нажать “Создать счетчик”.

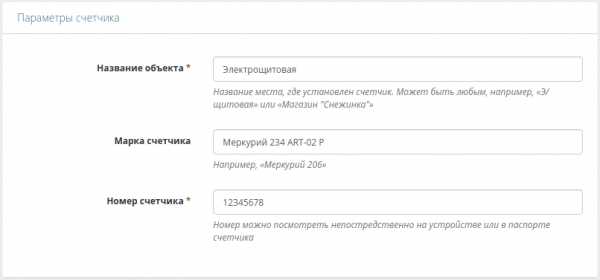

    Теперь указываем название объекта, на котором будем производить удаленный опрос, марку счетчика и его номер.

    Если счетчик однотарифный или поддерживает более 2 тарифов указываем это в тарифных зонах, если есть желание, можно переименовать название тарифных зон. Нажимаем кнопку “Сохранить и настроить АСКУЭ”.

    Теперь мы видим окно настроек АСКУЭ.

    Выбираем тип счетчика из выпадающего списка. На счетчиках Меркурий сетевой адрес рассчитывается автоматически, на других счетчиках он устанавливается по-умолчанию.

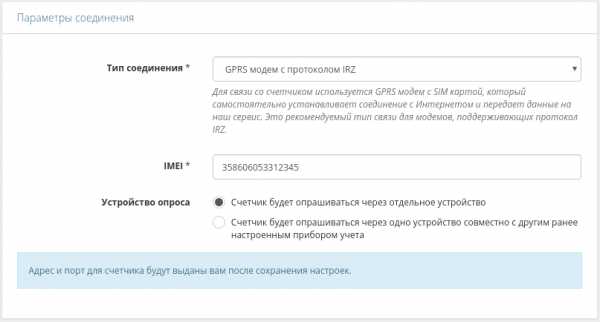

    На выборе типа соединения мы остановимся подробнее:
    • GSM модем - опрос электросчетчика будет осуществляться звонком на СИМ-карту установленной в модем. Этот способ достаточно дорогой - 2 рубля за каждый опрос. Мы рекомендуем не использовать этот тип соединения, а настроить модем для опроса по GPRS.
    • GPRS модем - это решение идеально подходит для счетчиков со встроенным модемом. Опрос будет осуществляться при подключении модема к серверу яЭнергетик через GPRS.
    • Интернет соединение (TCP клиент) - этот пункт нужно выбрать, если для опроса счетчика будет использоваться Ethernet модем, подключенный к интернету, который самостоятельно будет устанавливать соединение с сервером яЭнергетик.
    • Интернет соединение (TCP сервер) - этот пункт нужно выбрать, если для опроса счетчика будет использоваться Ethernet модем, подключенный к интернету. Модем должен быть со статическим IP-адресом, чтобы сервер яЭнергетик мог подключиться к нему и провести опрос.
    • Интернет соединение (TCP клиент) с протоколом TELEOFIS - этот пункт необходимо выбрать если счетчик будет опрашиваться через Ethernet конвертер TELEOFIS.
    • GPRS модем с протоколом IRZ - этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем iRZ.
    • GPRS модем с протоколом TELEOFIS - этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем TELEOFIS.
    • GPRS модем SprutNet PRO BGS2 - этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем SprutNet PRO BGS2.
    • GPRS модем с протоколом CE-NetConnections (Энергомера) - этот пункт необходимо выбрать если счетчик будет опрашиваться через встроенный GPRS модем в счетчиках Энергомера.
    • GSM шлюз RG 107 - опрос электросчетчика будет осуществляться через GSM шлюз RG 107.
    • Соединение со шлюзом RG 107 через сервер Тайпит - опрос электросчетчика будет осуществляться через шлюз RG 107, который устанавливает соединение с серверами компании «Тайпит».
    • Вега СИ-13 - опрос электросчетчиков будет осуществляться через базовую станцию Вега СИ-13 к которой будут подключены электросчетчики по технологии LoRaWAN.

    В нашем примере будет использоваться модем iRZ ATM21.A, поэтому выбираем “GPRS модем с протоколом IRZ”, вводим IMEI модема и указываем, что счетчик будет опрашиваться через отдельное устройство.

    Адрес и порт для подключению к серверу будет выдан после завершения настроек.

    При необходимости меняем пароли первого и второго уровня электросчетчика для подключения к нему.

    Нажимаем кнопку “Сохранить”.

    яЭнергетик выдаст окно, где указаны параметры, которые нужно будет записать в модем, для подключения его к серверу АСКУЭ.

    Мы уже писали статьи по настройке некоторых модемов. Вы можете ознакомится с ними в этих статьях:

    Настройка удаленного опроса электросчетчика Меркурий 203.2T GBO со встроенным GPRS-модемом >
    Настройка удаленного опроса электросчетчиков с помощью GPRS модема iRZ ATM2-485 >
    Настройка удаленного опроса электросчетчика Меркурий 234 ARTM со встроенным модемом >

    После настройки АСКУЭ и модема, необходимо проверить его работоспособность. Для этого внутри счетчика открываем вкладку “Показания” и нажимаем кнопку “Опросить”.

    После успешного опроса Вы увидите сообщение о получении нового показания в таблице.

    АСКУЭ яЭнергетик

    • Работает на любом устройстве с интернетом
    • Быстрая настройка удалённого опроса
    • 7 дней бесплатного пользования

    Зарегистрироваться

    yaenergetik.ru

    Дистанционный мониторинг счётчиков электроэнергии Энергомера при помощи UniPing

    В данной статье рассказано о создании системы дистанционного учёта потребляемой электроэнергии (в дальнейшем по тексту - система), построенной на базе устройства UniPing RS-485. Данная система позволяет удалённо по двухпроводной линии снимать показания и управлять счетчиками электроэнергии CE102 производства компании Энергомера и передавать эти данные по сети Ethennet/Internet на компьютер с установленным ПО.

    Данная система будет востребована везде, где имеется территориально распределённая сеть потребителей электроэнергии с необходимостью получения отчётов по каждому потребителю в отдельности. Это может быть как сеть индивидуальных домохозяйств, дачных участков, гаражей, так и многоквартирных домов. Использование системы гарантирует мгновенное и точное получение показаний о потребляемой электроэнергии с каждого прибора учета. Система исключает ошибки в списывании показаний со счетчиков вручную, делает ненужным штат обходчиков, контролирующих правильность подачи сведений со счетчиков. Кроме того, система проинформирует о несанкционированном вскрытии корпуса и пломбированной клеммной коробки прибора учета.

    Принцип работы

    В описываемой системе в качестве прибора учёта потребляемой электроэнергии используется счётчик CE102, оснащенный интерфейсом RS-485. Счётчик по двухпроводной линии подключается к устройству UniPing RS-485. Поскольку каждый счётчик имеет индивидуальный настраиваемый адрес, к одной линии может быть одновременно подключено несколько устройств. Двухпроводная линия подсоединяется к UniPing RS-485 как непосредственно к разъему DHS-44M (методом пайки), так и посредством коммутационной платы NetPing Connection board v2. Второй вариант упрощает процесс подключения и позволяет использовать остальные возможности устройства UniPing RS-485. Данные с устройства UniPing RS-485 по сети TCP/IP передаются на компьютер с программным обеспечением компании Энергомера, формирующая виртуальный COM-UDP порт.

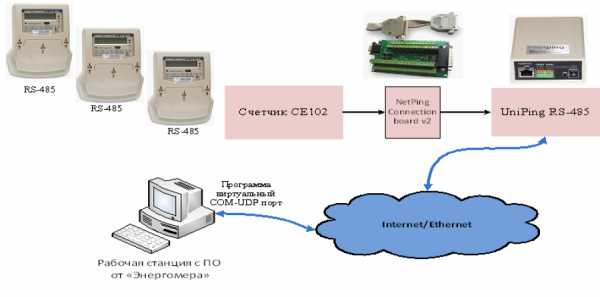

    Общий вид системы на фото:

    Как реализовать:

    Настройка и подключение:

    Принципиальная схема системы представлена на рисунке:

    Расположите все компоненты системы на ровной горизонтальной поверхности. Откройте клеммную крышку счетчика, не повредив при этом боковых пломб корпуса. Выполните подключение силовых кабелей 220B и двухпроводной линии RS-485 в соответствии с рисунком. Для более подробной информации смотрите руководство пользователя к счетчику СЕ102.




    Подключите двухпроводную линию RS-485 к коммутационной плате NetPing Connection board v2. При этом важно не перепутать полярность – линия В от счетчика (клемма 11) подсоединяется к TX- на коммутационной плате, линия А от счетчика (клемма 12) к TX+.

    На коммутационной плате установите две перемычки Half Duplex и две перемычки 120Ohm в положение Closed, как показано на рисунке. Максимальная длина двухпроводной линии устанавливается спецификацией протокола RS-485.

    Соедините при помощи ленточного коммутационного кабеля устройство UniPing RS-485 и коммутационную плату NetPing Connection board v2. Счетчик CE 102 производства компании «Энергомера» может быть подключен к устройству UniPing RS-485 без использования коммутационной платы NetPing Connection board v2. В этом случае двухпроводная линия от счетчика подпаивается к разъему DHS-44.

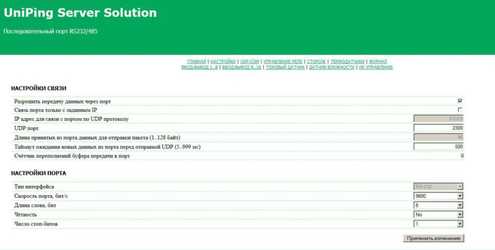

    Подключите рабочую станцию и устройство UniPing RS-485 к компьютерной сети. Предполагается, что первоначальное конфигурирование устройства и обновление его прошивки выполнено заранее, устройство и рабочая станция находится в одной подсети. Зайдите в web-интерфейс устройства UniPing RS-485 (см. руководство пользователя UniPing RS-232/485) и выполните настройки в соответствии со скриншотами.

    Автор статьи использовал удобные для него настройки сети. При этом IP адрес устройства UniPing RS-485 был задан как 192.168.5.33, маска сети 255.255.255.0, а UDP порт 2300. Подключение счетчика CE 102 производства компании «Энергомера» к устройству UniPing server solution.

    Дистанционно снимать показания и управлять счетчиками электроэнергии CE102 производства компании Энергомера можно при помощи устройства UniPing server solution. Двухпроводная линия от счетчика СУ102 подключается с учетом полярности к клеммным колодкам порта RS-485 устройства UniPing server solution, как показано на схеме ниже:

    Настройки устройства UniPing server solution полностью совпадают с настройками устройства UniPing RS-485. На станице UDP-COM следует выбрать тип порта RS-485.

    Скачайте с сайта производителя http://www.pcmicro.com/virtualcomudp и установите программу Virtual COM-UDP. Запустите программу и выполните настройку в соответствии со скриншотом. Номер COM порта может быть любым из свободных. UDP порт должен соответствовать указанному в настройках устройства UniPing RS-485. Не стоит обращать внимание на конфигурацию только что созданного виртуального порта COM3 (в примере автора). Как только порт будет открыт программой Admin Tools от «Энергомера», ему будут определены правильные параметры 9600,8,N,1.

    Скачайте с сайта ПО «Энергомера» программу AdminTools 3.3b, а также последний сервис-пак к ней. Установите и запустите программу в соответствии с руководством пользователя. В первую очередь в главном окне программы выберите устройство (счетчик) CE102 S6 AKV. Выполните настройку протокола связи, как показано ниже.

    Выполните настройку канала связи.

    Установите соединение с виртуальным портом COM3, кликнув кнопку «Установить соединение». Виртуальный порт перейдет в открытое состояние, а программа сообщит об успешном установлении связи.

    Нажмите кнопку «Авторизация». Если всё правильно настроено, счётчик будет подключен к программе администрирования, и в окне программы появится его серийный номер. Соединение со счетчиком установлено.

    Программа AdminTools хорошо задокументирована, руководство пользователя можно загрузить с сайта ПО «Энергомера» (см. полезные ссылки):


    www.netping.ru
