Электросхема освещения с двумя выключателями – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

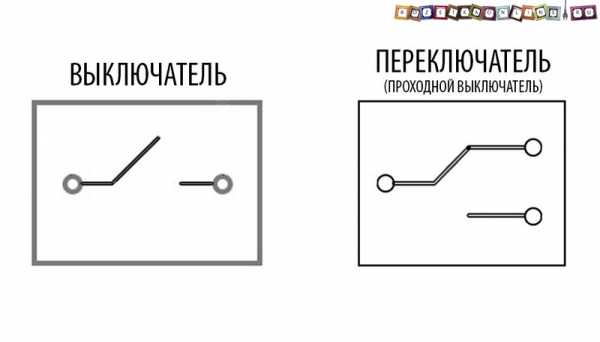

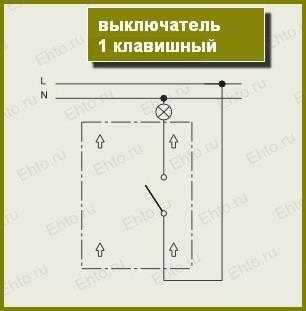

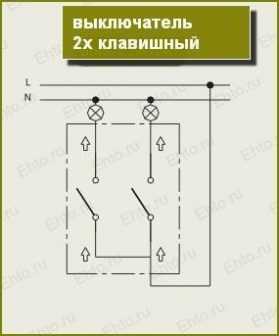

Ниже, для наглядности, представлены схематически выключатель и переключатель вместе, и вы можете увидеть их различия.

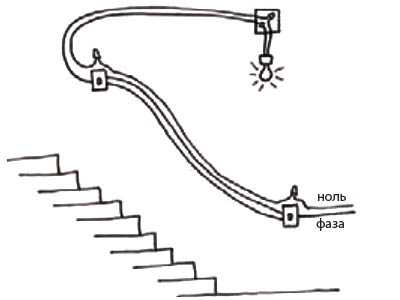

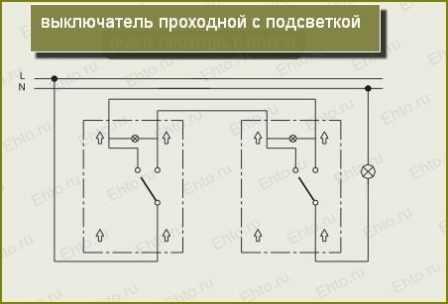

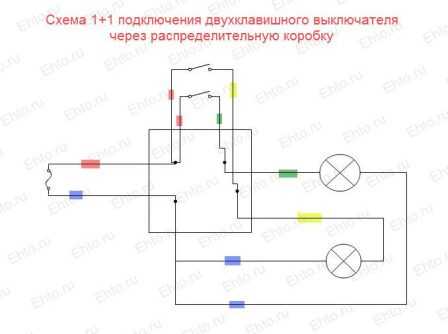

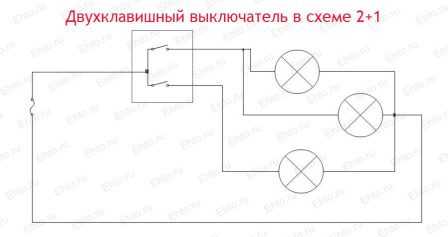

Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так:

Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.

Более того, для удобства самостоятельного подключения двух переключателей к одной лампе, я рекомендую пользоваться ЭТИМ материалом, в котором пошагово, наглядно показан процесс подключения и установки проходных выключателей.

Если же вы решите, что двух выключателей для управления одной лампой вам мало и удобнее если их будет три, пять или больше, тогда вам потребуется изучить схему подключения трех и более выключателей на одну лампу, где к обычным проходным переключателям, добавляются перекрестные.

Не пугайтесь, в этом нет ничего сложного, вы обязательно разберетесь, а для удобства всегда сможете посмотреть, как подключить систему из трех и более переключателей к одной лампе – ЗДЕСЬ. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!

Итак, подведем итоги, чтобы подключить к одной лампе два выключателя, необходимо выполнить электропроводку по ЭТОЙ схеме, а также купить и установить вместо обычных выключателей — переключатели, приобрести их вы сможете любом электротехническом магазине или отделе строительного супермаркета.

rozetkaonline.ru

Схема подключения освещения с проходными выключателями

Классическая схема подключения осветительного прибора предполагает его включение из одной точки. Например, люстру, висящую в спальне, вы можете включить только в одном установленном месте. Такой способ установки применяется чаще всего, но он не всегда отвечает требованиям владельца помещения и не всегда удобен. Если светом нужно управлять из нескольких мест, то для этого подключают схему освещения с проходными и перекрёстными выключателями.

В этой статье:

Где применяется схема с проходными выключателями?

Представим ситуацию, когда вы уже ложитесь спать, свет в спальне включен. Чтобы погасить лампу, вам нужно подняться c кровати и дойти до определённого места, где расположен выключатель. Согласитесь, было бы гораздо удобнее, если бы второй пульт управления находился где-нибудь у изголовья кровати. Это самый простой пример, почему такая схема может понадобиться.

Чаще всего проходные выключатели устанавливают…

1. В длинных коридорах. Удобно осветить отдалённый участок, находясь в начале коридора, а затем выключить свет, когда коридор пройден.
2. В домах с несколькими этажами. Заходя в холл, хозяин может включить свет сразу в нужном ему месте.
3. В гараже. Включив освещение из дома, не придётся искать в темноте переключатель, натыкаясь на предметы вокруг.
4. На приусадебном участке. Можно включить подсветку в тёмное время суток не выходя из дома.
5. У изголовья кровати или дивана. Удобно управлять освещением комнаты, не вставая.

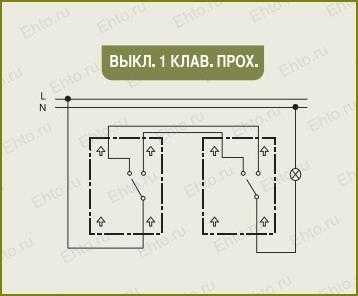

Управление светом из двух мест

Схема освещения из двух мест с проходными выключателями — одна из самых распространённых. Смысл её заключается в том, что в двух разных местах квартиры расположены переключатели, нажатие на которые может как включить, так и выключить подсветку.

Такие переключатели должны иметь два положения переключения с перекидным характером и три контакта. Для самостоятельного монтажа понадобятся:

• соединительная или ответвительная коробка;
• соединительные двух-, трёх- и четырёхжильные провода;
• два проходных коммутатора;
• осветительный прибор.

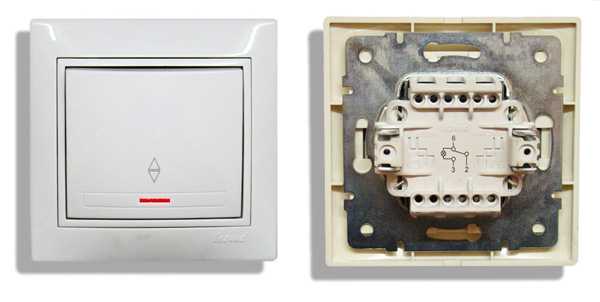

Обычные коммутаторы для подобной схемы не подойдут, нужны именно проходные. Как их отличить друг от друга? У обычного выключателя две клеммы, а у проходного — три. Монтировать проходные переключатели можно как при открытом, так и при скрытом типе электропроводки.

Этапы монтажа

1. Самое первое, что необходимо сделать, — обесточить помещение.
2. Следующий этап — найти общую клемму. Это делают, либо сверяясь со схемой, которая нарисована на оборотной стороне коммутатора, либо пользуясь индикаторной отвёрткой.
3. На общую клемму подключают фазу с кабеля питания.
4. На две оставшиеся клеммы подсоединяют два провода.
5. Переключатель крепят в подрозетнике.
6. Ту же процедуру проделывают со вторым выключателем.

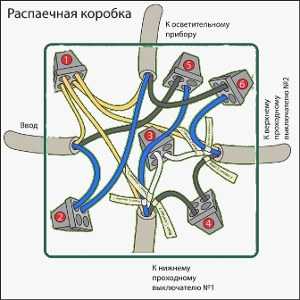

Далее необходимо проделать более сложные действия — собрать схему в распределительной коробке. Этапы сборки…

1. Первый шаг — соединение нулевых проводников, кабеля вводного автомата и кабеля, идущего к светильнику, с помощью клемм.
2. Точно так же соединяют жилы заземления — «землю» вводного кабеля и «землю» направляющегося к осветительному прибору.
3. Общей клеммой первого проходного переключателя объединяют фазу вводного провода и фазу уходящего.
4. Общий кабель второго проходного коммутатора соединяют клеммой с фазой провода, идущего на освещение.
5. Напоследок объединяют отходящие второстепенные жилы с двух коммутаторов между собой.

Чтобы не запутаться, проще всего руководствоваться цветами жил кабеля, где каждый цвет обозначает фазу, землю или ноль.

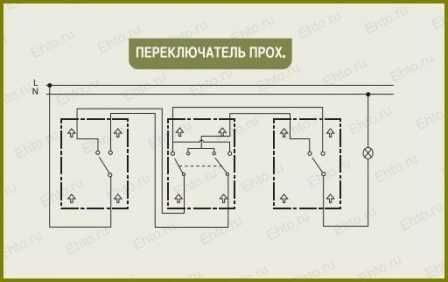

Управление светом из трёх и более мест

Что делать, если требуется управление подсветкой из нескольких мест и двух переключателей недостаточно? В таком случае потребуются переходные коммутаторы. Предыдущая схема подключения с проходными выключателями не подойдёт, потому что потребуется конструкция с четырьмя клеммами, а не с тремя.

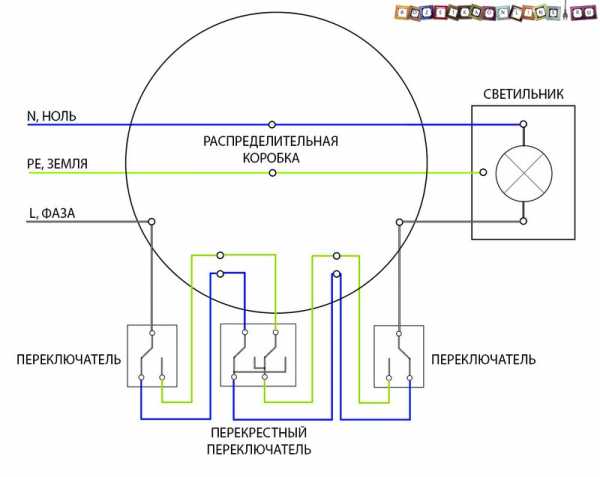

Для того чтобы регулировать освещение из трёх мест, понадобятся два проходных коммутирующих устройства и одно перекидное, или, как иначе его называют, крестовое, перекрёстное или промежуточное.

Схема установки

1. В распаечной коробке находят два второстепенных кабеля от первого и второго проходного коммутатора.
2. Второстепенные провода рассоединяют и подключают между ними переходной выключатель.
3. Кабель из первого переключателя должен идти на вход, а из второго — на выход.

Такой способ подключения можно продлевать до бесконечности. Главное, чтобы на конечных местах были проходные коммутаторы, а в середине — один, два, три или больше переходных.

Виды проходных переключателей

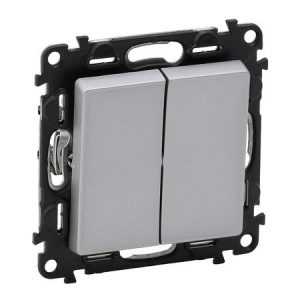

Стандартный переходной коммутатор выглядит как обычный выключатель, только с одной клавишей. Но это не всегда удобно для пользования, поэтому существует множество разнообразных видов переключателей, которые отличаются не только по внешнему виду, но и по способу управления.

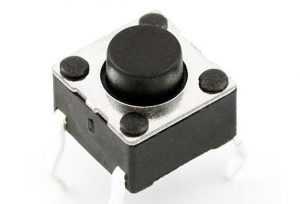

Кнопочный выключатель

Представляет собой способ управления подачей электроэнергии с помощью нажатия на кнопку. Бывает двух видов:

• с фиксацией;
• без фиксации.

Особенность кнопочного переключателя без фиксации заключается в том, что оборудование работает, только когда кнопка зажата, то есть оставить его во включенном положении невозможно. Чаще всего такой способ применяют для пультов управления, что защищает систему от случайного включения.

Переключатель с фиксацией подаёт электричество в сеть нажатием на кнопку, а отключает вторым нажатием. Подобные приборы часто используют в промышленности, поэтому они могут находиться под взрывозащищенным и термостойким колпачком.

Беспроводной переключатель

Дистанционные выключатели работают через передачу радиосигнала с помощью пульта. Систему управления можно установить на обычный брелок, по типу беспроводных способов управления сигнализацией автомобиля или поднятием шлагбаума.

Беспроводной выключатель освещения устанавливается очень просто. Для этого не нужно штробить стену, достаточно прикрепить его на поверхность, можно даже обычным двусторонним скотчем.

Основной компонент радиоуправляемых светильников — это силовой радиомодуль. К нему должно быть подведено напряжение, которое через реле будет передаваться на светильник. Чаще всего его устанавливают в распределительную коробку или колпак люстры. К одному модулю можно подключить сразу несколько беспроводных выключателей.

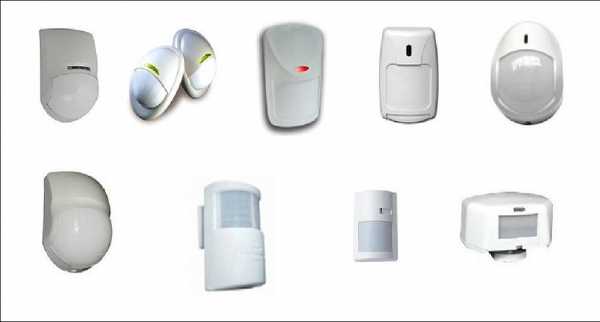

Автоматический выключатель

Одним из самых удобных является автоматический выключатель освещения. Он позволяет существенно экономить электроэнергию, ведь срабатывает на движения и управляется автоматически только тогда, когда это необходимо.

Схема конструкции включает в себя установку датчика движения и микроконтроллера AVR. Такие переключатели часто ставят в проходных местах, где люди не задерживаются на месте. Это могут быть длинные коридоры, аллеи в саду. Неудобство данного типа заключается в том, что если человек остановится, то свет выключится, для включения ему необходимо будет совершить какое-то движение, пусть даже помахать рукой.

Достоинства и недостатки проходных выключателей

Достоинства подобных видов управления освещением очевидны:

• экономия электроэнергии — позволяют выключать свет тогда, когда он перестал быть нужным;
• дистанционное управление — возможность беспроводного или радиоуправляемого контроля;
• удобство в использовании — можно регулировать подсветку, не вставая с дивана.

Из недостатков:

• отсутствие понятного положения вкл/выкл;
• большое количество соединений в распределительных коробках.

Установка проходных выключателей не является сложной задачей и требует минимальных знаний электрики. При желании подобную схему можно собрать своими руками и сделать свой дом намного комфортнее и удобнее.
