Описание основных элементов системы вентиляции
Описание основных элементов системы вентиляции

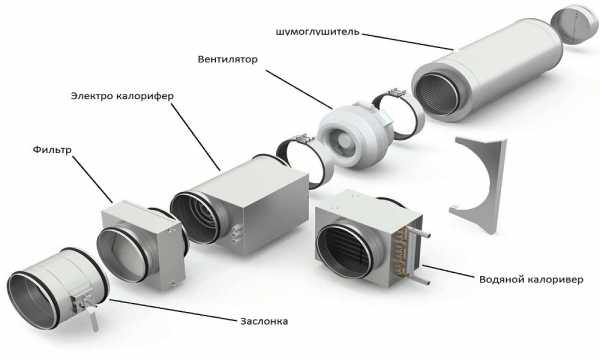

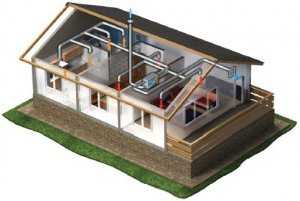

Состав системы вентиляции зависит от ее типа. Наиболее сложными и часто используемыми являются приточные искусственные (механические) системы вентиляции. Их состав мы и рассмотрим. Типовая приточная механическая вентиляционная система состоит из следующих компонентов (расположенных по направлению движения воздуха, от входа к выходу):
Воздухозаборная решетка
Через воздухозаборную решетку в систему вентиляции поступает наружный воздух. Эти решетки, как и все другие элементы вентиляционной системы, бывают круглой или прямоугольной формы. Воздухозаборные решетки не только выполняют декоративные функции, но и защищают систему вентиляции от попадания внутрь капель дождя и посторонних предметов.
Воздушный клапан
Воздушный клапан необходим для предотвращения попадания холодного наружного воздуха в помещение при выключенной вентиляции. Наибольшее распространение получили пружинный обратный клапан («бабочка») и воздушный клапан с электроприводом и возвратной пружиной (возвратная пружина закрывает клапан при пропадании электропитания). Пружинный обратный клапан недорогой, но менее эффективный (возможно попадание холодного воздуха с улицы в помещение при выключенной системе). Воздушный клапан с электроприводом дороже, но он гарантированно перекрывает доступ холодного воздуха и, кроме того, позволяет полностью автоматизировать управление системой — при включении вентилятора (и калорифера) клапан открывается, при выключении — закрывается.
Кроме этого существуют недорогие ручные клапана — управление заслонкой такого клапана производится с помощью рукоятки. Ручной клапан рекомендуется устанавливать совместно с пружинным обратным клапаном для того, чтобы иметь возможность перекрыть доступ холодного воздуха в помещение при отключении системы вентиляции на длительный период (например, при отъезде в отпуск). В противном случае соприкосновение теплого внутреннего воздуха с холодной поверхностью воздуховодов может привести к образованию конденсата, который в виде капель воды будет стекать в помещение.
Фильтр
Фильтр необходим для защиты как самой системы вентиляции, так и вентилируемых помещений от пыли, пуха, насекомых. Обычно устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки (задерживают частицы до 1 мкм) и особо тонкой очистки (задерживают частицы до 0,1 мкм).
Фильтрующим материалом в фильтре грубой очистки служит ткань из синтетических волокон, например, акрила. Фильтр необходимо периодически очищать от грязи и пыли, обычно не реже 1 раза в месяц. Для контроля загрязнения фильтра можно установить дифференциальный датчик давления, который контролирует разность давления воздуха на входе и выходе фильтра — при загрязнении разность давления увеличивается.
Калорифер
Существует способ в несколько раз снизить затраты на подогрев поступающего воздуха. Для этого используется рекуператор — устройство, в котором холодный приточный воздух нагревается за счет теплообмена с удаляемым теплым воздухом. Разумеется, воздушные потоки при этом не смешиваются.
Вентилятор
Вентилятор — основа любой системы искусственной вентиляции. Он подбирается с учетом двух основных параметров: производительности, то есть количества прокачиваемого воздуха и полном давлении. По конструктивному исполнению вентиляторы бывают двух видов: осевые (пример — бытовые вентиляторы «на ножке») и радиальные (центробежные) (типа «беличье колесо»). Осевые вентиляторы обеспечивают хорошую производительность, однако характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с поворотами, решетка и т.п.), то скорость потока существенно уменьшается. Поэтому в системах вентиляции с разветвленной сетью воздуховодов применяют радиальные вентиляторы, отличающиеся высоким давлением созданного воздушного потока. Другими важными характеристиками вентиляторов является уровень шума и габариты. Эти параметры в большой степени зависят от марки оборудования.
Шумоглушитель
Поскольку вентилятор является источником шума, после него обязательно устанавливают шумоглушитель, чтобы предотвратить распространение шума по воздуховодам. Основным источником шума при работе вентилятора являются турбулентные завихрения воздуха на его лопастях, то есть аэродинамические шумы. Для снижения этих шумов используется звукопоглощающий материал определенной толщины, которым облицовываются одна или несколько стенок шумоглушителя. В качестве звукопоглощающего материала обычно используют минеральную вату, стекловолокно и т.п.
Воздуховоды
После выхода из шумоглушителя обработанный воздушный поток готов к распределению по помещениям. Для этих целей используется воздухопроводная сеть, состоящая из воздуховодов и фасонных изделий (тройников, поворотов, переходников). Основными характеристиками воздуховодов являются площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды).
Скорость потока в воздуховоде не должна превышать определенного значения, иначе воздуховод станет источником шума. Поэтому площадью сечения воздуховода определяется объем прокачиваемого воздуха, то есть размер воздуховодов подбирается исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха.

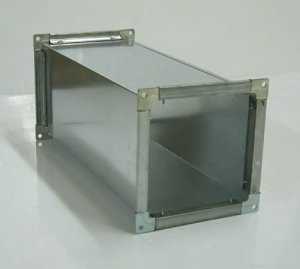

Жесткие воздуховоды изготавливаются из оцинкованной жести и могут иметь круглую или прямоугольную форму. Полугибкие и гибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминиевой фольги. Круглую форму таким воздуховодам придает каркас из свитой в спираль стальной проволоки. Такая конструкция удобна тем, что воздуховоды при транспортировке и монтаже можно складывать «гармошкой». Недостатком гибких воздуховодов является высокое аэродинамическое сопротивление, вызванное неровной внутренней поверхностью, поэтому их используют только на участках небольшой протяженности.
Распределители воздуха

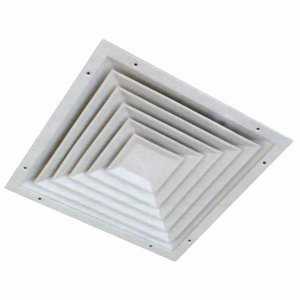

Через воздухораспределители воздух из воздуховода попадает в помещение. Как правило, в качестве воздухораспределителей используют решетки (круглые или прямоугольные, настенные или потолочные) или диффузоры (плафоны). Помимо декоративных функций, воздухораспределители служат для равномерного рассеивания воздушного потока по помещению, а также для индивидуальной регулировки воздушного потока, направляемого из воздухораспределительной сети в каждое помещение.
Системы регулировки и автоматики
Последним элементом вентиляционной системы является электрический щит, в котором обычно монтируют систему управления вентиляцией. В простейшем случае система управления состоит только из выключателя с индикатором, позволяющего включать и выключать вентилятор. Однако чаще всего используют систему управления с элементами автоматики, которая регулирует мощность калорифера в зависимости от температуры приточного воздуха, следит за чистотой фильтра, управляет воздушным клапаном и т.д. В качестве датчиков для системы управления используют термостаты, гигростаты, датчики давления и т.п.
Вентиляция — это один из основных элементов создания микроклимата в помещении. Мы имеем огромный опыт проектирования и монтажа приточно-вытяжных систем вентиляции. На данный момент основной сложностью установки данных систем может являться только сложная конструкция здания и высота потолков. Но всех этих сложностей можно избежать, если заранее обратиться в проектный отдел фирмы, занимающейся данными работами. Мы используем только высококачественное зарубежное и отечественное вентиляционное оборудование таких известных фирм, как DEC, PolarBear, Systemair, МОВЕН и других производителей.
Наша фирма обладает большим опытом проектирования, монтажа и пуско-наладки промышленных систем вентиляции воздуха. Мы готовы взять на себя все функции генподрядчика или субподрядчика — от разработки проекта и сдачи его в компетентные органы до поставки оборудования и исполнения проекта силами своих монтажных бригад. Мы имеем все необх
mirznanii.com
Вентиляция загородного дома — Строительный сайт
1. Виды систем вентиляции
2. Элементы системы вентиляции
3. Монтаж системы приточно-вытяжной вентиляции
Всем привет! В этой статье речь пойдет о системах вентиляции в загородных дома. В статье будут рассмотрены виды систем вентиляции, их плюсы и минус, из каких конструктивных элементов состоит система вентиляции, а также вы узнаете, как смонтировать систему приточно-вытяжной вентиляции.
Как известно, свежий чистый воздух, насыщенный кислородом благоприятно влияет на здоровье человека, а грамотно спроектированная и смонтированная система вентиляции обеспечит комфортное проживание внутри закрытого помещения.
По СНиП 2.08.01-89* Приложение 4 количество удаляемого воздуха составляет:
— Для жилых комнат — 3 м3/ч на 1 м2;
— Для кухни:
с 2-комфорочной плитой – 60 м3/ч;
с 3-комфорочной плитой – 75 м3/ч;
с 4-комфорочной плитой – 90 м3/ч.
— Для ванны – 25 м3/ч;
— Для уборной – 25 м3/ч;
— Для совмещенного помещения уборной и ванной – 50 м3/ч;
Соответственно, объем приходящего наружного воздуха должен быть равен объему удаляемого из помещения воздуха. Для жилых комнат (гостиных, спален) приток свежего воздуха должен быть не менее 30 м3/ч на одного человека.
Различают два вида систем вентиляции помещений: естественная вентиляция и принудительная вентиляция.
Естественная вентиляция помещений осуществляется благодаря разности температур наружного и внутреннего воздуха. Как известно, плотность холодного воздуха больше, чем плотность нагретого воздуха. Благодаря этому холодный воздух опускается вниз, вытесняя теплый воздух. Так возникает разность давлений наружного и внутреннего воздуха. За счет этой разницы давлений наружный холодный воздух стремится в зону низкого давления, т.е. в помещение с теплым воздухом, а теплый воздух вытесняется из помещения и подымается по вентиляционному каналу наружу. Тем самым возникает тяга в вентиляционном канале. По такому принципу работает система естественной вентиляции.
Плюсы естественной вентиляции:
+ дешевая в установке и в эксплуатации;
+ легкий монтаж;
+ не ломается;
+ не зависит от электричества.
Минусы естественной вентиляции:
— имеет ограниченную регулировку производительности, регулируется только в сторону понижения производительности;
— большие теплопотери при работе естественной вентиляции зимой;
— естественная вентиляция не может работать летом, т.к. температура воздуха внутри и снаружи практически одинаковая;
— отсутствует фильтрация воздуха.
Принудительная вентиляция помещений работает благодаря созданию вентиляторами искусственного притока свежего воздуха и искусственной тяги в вытяжном канале. Такая система позволяет полностью контролировать воздухообмен в помещении. Но работоспособность принудительной вентиляции полностью зависит от наличия электричества в доме. Если по каким-либо причинам электричества в доме не станет, то принудительная вентиляция сразу прекратит свою работу. Поэтому такая вентиляция требует наличие в доме резервного электроснабжения.
Плюсы приточной вентиляции:
+ регулировка производительности, как в сторону повышения, так и в сторону понижения;
+ работоспособность приточной вентиляции не зависит от температуры наружного воздуха;
+ возможность фильтрации, нагрева, охлаждения, увлажнения и осушения воздуха;
+ минимальные теплопотери за счет нагрева холодного наружного воздуха.
Минусы приточной вентиляции:
— приточная вентиляция не работает, если в доме отсутствует электроэнергия;
— дополнительные расходы на электроэнергию, периодическая замена фильтров;
— элементы приточной вентиляции могут выйти из строя;
— требует наличие шумоизоляции, т.к. производит некоторый шум.
Учитывая все вышеперечисленные плюсы и минусы естественной и приточной вентиляции, а также затраты на материалы и монтаж вентиляции, выберите для себя наиболее подходящий вид вентиляции.

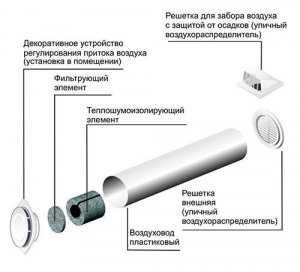

Естественная система вентиляции состоит из минимально необходимых конструктивных элементов: приточного клапана, через который свежий воздух попадает в помещение (в качестве альтернативы приточному клапану может выступать открытая форточка) и вытяжной трубы, через которую отработанный воздух выводится наружу. Над вытяжной трубой устанавливается дефлектор.

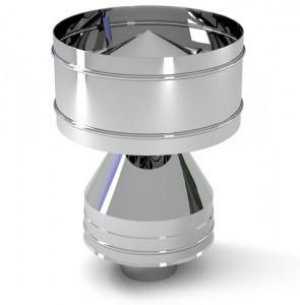

Дефлектор – это устройство, которое повышает тягу в вентиляционной трубе, создавая вокруг себя зону пониженного давления за счет особенностей конструкции, тем самым высасывая воздух из вытяжной трубы. Вот и все элементы, из которых состоит естественная вентиляция.
Принудительная вентиляция состоит из куда большего количества составных частей. Вся система принудительной вентиляции сосредоточена вокруг одного важного элемента – приточно-вытяжного блока. Данный блок осуществляет как приток свежего воздуха, так и удаление отработанного воздуха.
Приточно-вытяжной блок состоит из следующих элементов: приточного вентилятора, вытяжного вентилятора, рекуператора, калорифера, байпаса и фильтров. Давайте поподробнее разберемся, как работают эти сложные на первый взгляд элементы.
С приточным и вытяжным вентилятором все понятно, один нагнетает воздух в помещение, а другой выводит «грязный» воздух наружу. Фильтр приточного воздуха предотвращает попадание в дом и в саму вентиляционную систему пыли, насекомых, пыльцы растений и т.д. Фильтр вытяжного воздуха предохраняет приточно-вытяжной блок от попадания в него домашней пыли, тем самым увеличивая срок его службы. После вентиляторов и фильтров воздух попадает в рекуператор.
Рекуператор или теплообменник нагревает входящий холодный воздух за счет теплого отработанного воздуха, при этом входящие и выходящие потоки воздуха не смешиваются. Это достигается благодаря тесному расположению приточных и вытяжных каналов. Благодаря рекуператору значительно снижаются теплопотери дома.
Как известно, при тесном взаимодействии потоков воздуха с положительными и отрицательными температурами образуется конденсат. И образуется этот конденсат разумеется в рекуператоре. При довольно низких температурах наружного воздуха этот конденсат замерзает, образуя в каналах рекуператора лёд. Этот лёд может закупорить и повредить каналы. Чтобы этого не происходило в блок добавили байпас, который позволяет направить холодный воздух в обход рекуператора. Благодаря байпасу рекуператор нагревается за счет теплого вытяжного воздуха образовавшееся в нем наледь тает.
Даже при прохождении через рекуператор холодный воздух нагревается недостаточно, чтобы обеспечить комфортное проживание в доме. Поэтому после рекуператора стоит нагревательный элемент, именуемый калорифером, который подогревает свежий воздух до комфортной температуры.
Некоторые дорогие модели блоков имеют встроенные увлажнители воздуха, для увлажнения сухого зимнего воздуха.
Приточно-вытяжной блок имеет систему управления и автоматического регулирования, которая позволяет задавать определенные значения температуры воздуха, скорость воздушных потоков, степень увлажнения воздуха.
Приточно-вытяжной блок желательно размещать на чердаке дома, чтобы длина воздуховодов была минимальной.

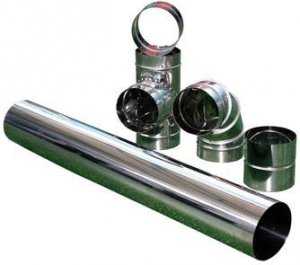

Воздуховоды по сечению различаются на круглые и прямоугольные. Круглые воздуховоды обладают меньшим сопротивлением при прохождении по ним потоков воздуха, что в свою очередь снижает потери давления в системе и уменьшает шум.
Прямоугольные воздуховоды имеют большее сопротивление, чем круглые, но они занимают меньше места и их применение оправдано, когда пространство под вентиляцию ограниченно.

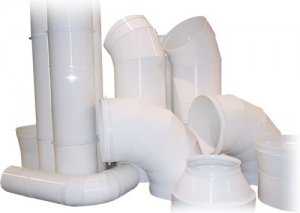

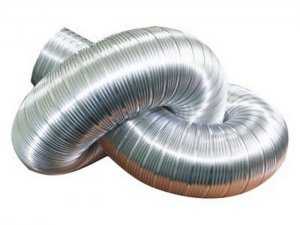

Также воздуховоды различаются по материалу и бывают металлическими, пластиковыми, из металлопластика, из фольги и из текстиля. При выборе воздуховодов учитывайте среду, в которой они будут эксплуатироваться: температуру и влажность.
Для определения размеров воздуховодов посоветуйтесь со специалистами.

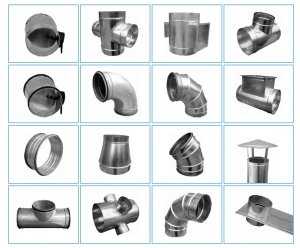

При монтаже воздуховодов используются различные фасонные изделия: тройники, крестовины, отводы для изменения направления воздуховода, переходники с одного диаметра воздуховода на другой, переходники с круглого сечения на прямоугольное, заглушки, ниппели для соединения воздуховодов и т.д.
И наконец, на выходе из приточного вентиляционного канала устанавливается анемостат – устройство, которое равномерно распределяет по всему помещению воздушный поток, исходящий из воздуховода.
Проектирование вентиляционной системы следует начинать еще на стадии проектирования дома, т.к. воздуховоды, подвешенные под потолком и закрытые натяжными либо подвесными потолками будут отнимать от общей высоты помещения 15-20 см. При расположении воздуховодов внутри каркаса стен следует учитывать толщину стен на стадии проектирования дома.
Воздухозаборное отверстие и дефлектор необходимо размещать на расстоянии не менее 10 метров, в идеале воздухозаборное отверстие находится с одной стороны дома, а дефлектор с другой.
Воздухозаборное отверстие размещают на высоте не менее 1,5 м, чтобы не захватывать в систему вентиляции радиоактивный почвенный газ радон, который негативно влияет на здоровье человека. Само входное вентиляционное отверстие закрывают сеткой, чтобы избежать попадание в систему вентиляции листьев, насекомых, птиц и т.д.
Воздуховыводящие отверстия размещают в местах повышенного загрязнения воздуха: кухня, ванная комната, туалет. В кухне приток свежего воздуха не нужен, только вытяжка. В каждую жилую комнату должен быть проведен отдельный приточный воздуховод.
Для каждого из помещений следует вести отдельный воздуховод для отвода отработанного воздуха, т.е. воздуховыводящие отверстия из разных помещений следует соединять воздуховодами параллельно, а не последовательно, тогда запах из туалета не появится на кухне, а запах с кухни и туалета не окажется в спальне. Таким образом, соединять все воздуховыводящие каналы следует непосредственно перед вытяжным отверстием приточно-вытяжного блока.
Жесткие воздуховоды не должны присоединятся напрямую к вентиляционному блоку, иначе вибрация и шум от блока будет передаться по воздуховодам в помещение. Поэтому соединять жесткие воздуховоды и блок нужно только через гибкие гофрированные воздуховоды и длина гибкого участка должна быть не менее 1 м.
Все воздуховоды обклеиваются слоем теплоизоляции толщиной 10-15 мм. Это позволит избежать конденсации влаги в воздуховоде и предотвратит передачу по воздуховодам шумов и вибрации.
Старайтесь располагать воздуховоды с наименьшим углом поворота, т.к. воздуховоды, расположенные под прямым углом резко снижают давление в системе и понижают тем самым КПД системы вентиляции. Кроме того, давление в системе снижается при увеличении длины воздуховодов, поэтому длина воздуховода должна быть минимальной.
Крепление воздуховодов круглого сечения осуществляется при помощи хомута со шпилькой (в), либо при помощи перфоленты (г). Крепление воздуховодов прямоугольного сечения производится с помощью Z-образного (б) или L-образного профиля (а) и шпильки, либо с помощью траверса и шпильки (д).
Приточно-вытяжной блок вентиляции целесообразно размещать в центре дома на чердаке, чтобы воздуховоды имели минимальную длину. Также необходимо обеспечит свободный доступ к блоку вентиляции, т.к. периодически меняются фильтры и производится техническое обслуживание блока.
Вот и всё что нужно знать на начальном этапе проектирования системы вентиляции в частном доме. Подписывайте на новые статьи, в которых вы узнаете еще более полезную и детальную информацию о системах вентиляции загородных домов.
Хотите получать новые статьи на почту?
Понравилась статья? Поделись с друзьями!
stroiidea.ru
разновидности и элементы вентиляционных систем
Для обеспечения нормальных условий пребывания в жилых или рабочих помещениях правильно организованная система вентилирования необходима. Оптимальное устройство вентиляции зависит от параметров и особенностей помещения. Вентиляция, с правильно рассчитанными параметрами и собранная в соответствии с требованиями, способна создать нормальные условия для жизни и работы.

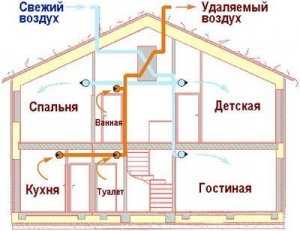

Схема вентиляции прямоугольного сечения.
Разновидности вентиляционных систем
По типу устройства вентиляционная система может быть естественной или механической. В зависимости от ее типа перемещение воздуха по системе обеспечивается благодаря естественным явлениям или в результате работы специального оборудования.
Вернуться к оглавлению
Естественная вентиляция
Система естественной вентиляции.
Преимущество естественных вентиляционных систем — простота и экономичность обустройства. Их эксплуатация не требует электроснабжения, поэтому и не влечет за собой никаких затрат. Движение воздуха может обеспечиваться благодаря следующим явлениям:
- разность температур внутри и снаружи;
- разность давления в нижней и верхней точке вентиляционного канала;
- ветровое движение воздуха.
Недостатки подобных систем — невозможность регулировать их работу и полная зависимость от природных явлений.
Вернуться к оглавлению
Механическая вентиляция
Схема устройства механической вентиляции.
Механические вентиляции работают за счет приборов и механизмов, которые способны перемещать воздушные массы на определенные расстояния, а также очищать их и контролировать их температуру. Однако для обеспечения работы подобных систем требуются значительные затраты электроэнергии.
Классифицировать вентиляционные системы можно еще и в зависимости от того, в каком направлении движется воздух по каналам: в помещение или из него. Вентиляция может быть приточной, вытяжной или комбинированной.
Приточные системы обеспечивают подачу воздуха в помещение, которое предварительно подготавливается — нагревается или охлаждается, очищается, увлажнятся или сушится. Устройство подобной системы подразумевает установку различного оборудования:
- охладителей;
- вентиляторов;
- фильтров;
- калориферов;
- шумоподавителей и пр.
Все эти элементы могут быть собраны в единый блок или их устанавливают отдельно.
Схема установки для устройства приточной вентиляции.
Вытяжные системы обеспечивают удаление отработанного воздуха из помещения. Как правило, для ее оборудования достаточно установки вытяжного вентилятора.
Наиболее эффективно работают комбинированные вентиляции, выполняющие функцию и вытяжных, и приточных. Части вентиляции, выполняющие различные функции, должны работать с одинаковой производительностью. Если этого не обеспечить снаружи помещения и внутри него, будет создана разница давления. Разница давления будет вызывать сквозняки. При устройстве вентиляции необходимо предусмотреть включение в нее локальных каналов в санузле и на кухне.
Вернуться к оглавлению
Особенности элементов вентиляционных систем
Каждый из вышеперечисленных приборов и устройств в вентиляционной системе необходим для решения определенных задач.
У каждого элемента вентиляции есть свои функции.
Схема разводки вентиляционных каналов с подключением к сборному вентканалу через два этажа.
Воздухозаборная решетка пропускает воздушные массы снаружи внутрь помещения. Решетки предотвращают попадание в вентиляционные каналы посторонних предметов и атмосферных осадков.

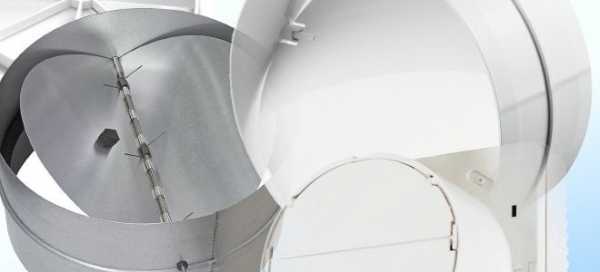

Противопожарный и воздушный клапаны перекрывают ход воздушным массам. Воздушный клапан защищает помещение от проникновения холода. Для приточных систем оптимальный вариант — клапан с электрическим приводом.
Для очищения воздушных масс в системах устанавливаются фильтры. Удаление пыли, мелких насекомых, пуха позволяет не только улучшить качество воздуха, подаваемого в помещение, но и защитить саму систему от загрязнений. Характеристики фильтров зависят от требований к чистоте воздуха. Как правило, одного фильтра грубой чистки бывает достаточно. Такие фильтры задерживают частицы, размер которых превышает 10 мкм. Однако в случаях повышенных требований к чистоте воздуха может быть дополнительно установлен фильтр тонкой или особо тонкой очистки для задерживания частиц размером до 1 мкм и 0,1 мкм соответственно. Примерно 1 раз в месяц требуется очищать фильтр от загрязнений.
В искусственных системах вентиляции основой служит канальный вентилятор, именно его работа обеспечивает перемещение воздуха. Вентиляторы могут отличаться конструктивными особенностями. Они бывают осевыми и радиальными. Чаще используется второй вариант, так как эти вентиляторы способны создать большее давление.
В холодное время года для подачи наружного воздуха в помещение требуется его подогреть. Для этого устанавливаются калориферы (или нагреватели). Прибор может быть электрическим или водяным (подключается к отопительной системе). Для больших помещений рекомендуется подключать воздухонагреватели к центральному отоплению, так как применение отопления от электросети будет очень затратным. Альтернатива калориферам — рекуператоры. Эти приборы подогревают наружный воздух, обеспечивая теплообмен поступающей в помещение наружной массы и выходящей из него.
Работа вентилятора производит много шума, поэтому для устранения этого побочного фактора работы оборудования требуется установить шумоглушитель. Характер производимых шумов аэродинамический. Снижение их уровня достигается за счет размещения звукопоглощающих материалов требуемой толщины. Этим материалом обшивают стены шумоглушителя (одну или несколько). Чаще всего применяется стекловолокно или минеральная вата.
После прохождения через шумоглушитель воздушная масса готова к подаче в помещение. Перемещается воздушный поток по воздухопроводной сети. Сеть монтируется из воздухоотводов и фасонных изделий. Воздухоотводы отличаются формой и жесткостью. Также при их выборе обязательно учитывается площадь сечения.
Распределители воздуха пропускают через себя воздушные массы из воздухоотвода в помещение. Для распределения воздуха устанавливают решетки или диффузоры. В некоторых системах присутствуют охладители.Таким образом, любая система включает в себя различные элементы, каждый из которых выполняет свою функцию. Работа всех элементов взаимосвязана.
1poclimaty.ru
Элементы вентиляции
Всевозможные запахи не проникнут в жилище, если установить обратный клапан вентиляции. Организуйте качественную и эффективную вентиляцию помещений.
Как не утонуть в разнообразии выбора вентиляционной решетки неопытному человеку? На что стоит обращать внимание при ее выборе? Давайте разбираться…
Приточный клапан в стену — простейшее устройство для вентиляции вашего дома с высоким КПД и минимальными затратами на установку и…
При проектировании новых объектов строительста все чаще используют турбодефлектор, снижая последующие энергозатраты на эксплуатацию систем вентиляции.
Вентиляционный дефлектор – достаточно простое устройство, призванное защитить каналы и дымоходы от загрязнений, осадков и задуваний ветра.
Вентиляционное оборудование подразделяется на несколько определенных категорий, различающихся по различным параметрам: мощность, размеры, внешний вид.
Вентиляционные трубы представляют собой сложную систему разнообразных воздуховодов для очистки воздуха в зданиях и подземных сооружениях.
Пластиковые воздуховоды для вентиляции не имеют равных по удобству монтажа, низкой цене себестоимости. Рассмотрим виды и типоразмеры.
ventilyaciyadom.ru
47.Системы механической вентиляции, конструктивные элементы и их размещение.
Системы механической вентиляции по сравнению с естественной более сложны к конструктивном отношении и требуют больших первоначальных затрат и эксплуатационных расходов. К основным их достоинствам относятся: независимость от температурных колебаний наружного воздуха и его давления, а также скорости ветра; подаваемый и удаляемый воздух можно перемещать на значительные расстояния; воздух, подаваемый в помещение, можно обрабатывать, то есть нагревать или охлаждать, очищать, увлажнять и осушать.
Приточные системы механический вентиляции состоят из следующих конструктивных элементов:
1) воздухоприемного устройства, через которое наружный воздух поступает в приточную камеру;
2) приточной камеры с оборудованием для обработки воздуха и подачи его в помещения;
3) сети каналов и воздуховодов, по которым воздух вентилятором распределяется по отдельным вентилируемым помещениям;
4) приточных отверстий с решетками или специальных приточных насадков (воздухораспределителей), через которые воздух из приточных каналов поступает в помещения;
5) регулирующих устройств в виде дроссель — клапанов или задвижек, устанавливаемых в воздухоприемных устройствах, на ответвлениях воздуховодов и в каналах.
Вытяжные системы механической вентиляции обычно состоят из следующих элементов:
1) жалюзийных решеток и специальных насадков, через которые воз-дух из помещений поступает в вытяжные каналы;
2) вытяжных каналов, по которым воздух, извлекаемый из помеще-ний, транспортируется в сборный воздуховод;
3) сборных воздуховодов, соединенных с вытяжной камерой;
4) вытяжной камеры, в которой установлен вентилятор с электродви-гателем;
5) оборудования для очистки воздуха перед выбросом его в атмосфе-ру, если удаляемый воздух сильно загрязнен;
6) вытяжной шахты, служащей для отвода в атмосферу воздуха, из-влекаемого из помещений;
7) регулирующих устройств
48) Понятие о кондиционировании воздуха. Классификация систем кондиционирования воздуха.
Системы механической вентиляции, автоматически поддерживающие в помещениях метеорологические условия на уровне заданных независимо от изменяющихся параметров внешней воздушной среды называются системами кондиционирования воздуха (СКВ).
Комплекс технических средств, служащих для требуемой обработки воздуха (фильтрации, подогрева, охлаждения, осушки, увлажнения), перемещения его и распределения в обслуживаемых помещениях, устройства для глушения шума, источники тепло- и холодоснабжения, средства автоматического регулирования, контроля и управления, а также вспомогательное оборудование, составляют систему кондиционирования воздуха.
СКВ делятся:
По назначению: комфортные (применяются в жилых, общественных и промышленных зданиях для обеспечения полного постоянного комфорта для находящихся в помещении людей), технологические (для обеспечения требуемых условий протекания производственных процессов), комфортно-технологические (создаваемые системами параметры, требуемые для технологического процесса, совпадают или несущественно отличаются от комфортных для человека).
В зависимости от использования наружного и рециркуляционного воздуха: прямоточные (работают только на наружном воздухе), частично рециркуляционные (используют и наружный и рециркуляционный воздух), рециркуляционные (работают только на рециркуляционном воздухе)
По расположению основных элементов: центральные (кондиционер устанавливается вне обслуживаемого помещения, и воздух подается по сети воздуховодов), местные (кондиционер размещается в кондиционируемом помещении в виде подоконных, шкафных, подвесных агрегатов)
По наличию в конструкции кондиционера систем холодо- и тепло-снабжения: автономные (узел холодо- и теплоснабжения является составной частью кондиционера) и неавтономные (снабжаются теплотой и холодом из центральных систем холодо- и теплоснабжения).
По сезонности обеспечения условий: круглогодичные , сезонные.
studfiles.net
Описание основных элементов системы вентиляции
по способу перемещения воздуха: естественная или искусственная система вентиляции;
по назначению: приточная или вытяжная система вентиляции;
по зоне обслуживания: местная или общеобменная система вентиляции.
Естественная вентиляция создается без применения электрооборудования (вентиляторов, электродвигателей) и происходит вследствие разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления и других естественных факторов. Их достоинствами являются дешевизна, простота монтажа и надежность, которая определяется отсутствием электрооборудования и движущихся частей. Поэтому такие системы широко применяется при строительстве типового жилья и представляют собой вентиляционные короба, расположенные в самых неудобных местах на кухне, в ванной или в коридоре.
Негативной стороной дешевизны естественных систем вентиляции является их сильная зависимость от вышеуказанных внешних факторов – температуры воздуха, направления и скорости ветра и т.д. Более того, такие системы в принципе нерегулируемы и с их помощью очень трудно решить многие задачи в области вентиляции.
Там, где недостаточно естественной, применяется искусственная или механическая вентиляция. В таких системах используются оборудования и приборы (вентиляторы, фильтры, воздухонагреватели и т.д.), позволяющие очищать, перемещать и нагревать воздух. Они не зависят от условий окружающей среды. В квартирах и офисах очень важно использовать именно искусственную систему вентиляции, так как только она может гарантировать создание комфортных условий.
Приточная система вентиляции служит для подачи свежего воздуха в помещения. Подаваемый воздух, при необходимости, может нагреваться и очищаться от пыли. Вытяжная вентиляция, наоборот, удаляет из помещения нагретый или загрязненный воздух. Обычно в помещении устанавливается обе системы вентиляции. При этом, их производительность должна быть сбалансирована; в противном случае в помещении будет образовываться недостаточное или избыточное давление, что может привести к неприятному эффекту «хлопающих дверей».
Назначение местной вентиляции заключается в подаче свежего воздуха на определенные места (местная приточная вентиляция) или в отборе загрязненного воздуха от мест образования вредных выделений (местная вытяжная вентиляция). Когда места выделения вредностей локализованы и можно не допустить их распространения по всему помещению, применяют местную вытяжную вентиляцию. В таких случаях она достаточно эффективна и сравнительно недорога. Местная вентиляция используется, чаще всего, на производстве. Общеобменная вентиляция эффективна для бытовых условий. Здесь исключением являются кухонные вытяжки, которые представляют собой местную вытяжную вентиляцию.
В отличие от местной, общеобменная вентиляция предназначена для осуществления вентиляции во всем помещении. Она так же может быть приточной и вытяжной. Приточная общеобменная вентиляция обычно выполняется с подогревом и фильтрацией приточного воздуха. Поэтому она должна быть механической (искусственной). Общеобменная вытяжная вентиляция, в принципе, проще приточной и выполняется в виде вентилятора, установленного в отверстии в стене или окне, так как удаляемый воздух не требуется обрабатывать. При небольших объемах вентилируемого воздуха устанавливают естественную вытяжную вентиляцию, которая заметно дешевле механической.
Состав системы вентиляции зависит от ее типа. Приточные искусственные (механические) системы вентиляции являются наиболее сложными и часто используемыми. Такая система состоит из следующих компонентов (расположенных по направлению движения воздуха, от входа к выходу):
Наружный воздух поступает в систему вентиляции через воздухозаборную решетку. Такие решетки, как и все другие элементы вентиляционной системы, бывают круглой или прямоугольной формы. Они не только выполняют декоративные функции, но и защищают систему вентиляции от попадания внутрь посторонних предметов и капель дождя.
Воздушный клапан предотвращает попадание в помещение наружного воздуха при выключенной системе вентиляции. Он особенно необходим зимой, поскольку без него в помещение будет попадать холодный воздух и снег. Как правило, в приточных системах вентиляции устанавливаются воздушные клапана с электроприводом, что позволяет полностью автоматизировать управление системой — при включении вентилятора (и калорифера) клапан открывается, при выключении — закрывается.
Фильтр необходим для защиты как самой системы вентиляции, так и вентилируемых помещений от пыли, пуха, насекомых. Фильтр грубой очистки задерживает частицы величиной более 10 мкм. А если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки, которые задерживают частицы до 1 мкм, и особо тонкой очистки – задерживают частицы до 0,1 мкм. Фильтрующим материалом в фильтре грубой очистки служит синтетическая ткань, например, из акрила. Фильтр необходимо периодически очищать от грязи и пыли, как правило, не реже 1 раза в месяц. При загрязнении разность давления воздуха на входе и выходе фильтра увеличивается – для контроля загрязнения фильтра можно установить дифференциальный датчик.
Калорифер или воздухонагреватель предназначен для подогрева подаваемого с улицы воздуха в зимний период. Он может быть водяным (подключается к системе центрального отопления) или электрическим. Для небольших приточных установок выгоднее использовать электрические калориферы – установка такой системы требует меньших затрат. Для офисов площадью более 100 кв.м. желательно использовать водяные нагреватели – в противном случае затраты на электроэнергию окажутся очень большими. Есть способ в несколько раз снизить затраты на подогрев поступающего воздуха. Для этого используется рекуператор — устройство, в котором холодный приточный воздух нагревается за счет теплообмена с удаляемым теплым воздухом. Разумеется, воздушные потоки при этом не должны смешиваться.
Вентилятор — основа любой системы искусственной вентиляции. Он подбирается с учетом его производительности, то есть количества подаваемого воздуха, и полного давления. По конструктивному исполнению вентиляторы бывают осевые (пример — бытовые вентиляторы «на ножке») и радиальные или центробежные («беличье колесо»). Осевые вентиляторы обеспечивают хорошую производительность, но характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с поворотами, решетка и т.п.), то скорость потока существенно уменьшается. Поэтому в системах с разветвленной сетью воздуховодов применяют радиальные вентиляторы, которые отличаются высоким давлением созданного ими воздушного потока. Важными характеристиками вентиляторов являются также габариты и уровень шума, которые в большой степени зависят от марки оборудования.
Вентилятор — источник шума, поэтому после него обязательно надо устанавливать шумоглушитель, для того чтобы избежать распространения шума по воздуховодам. Турбулентные завихрения воздуха на лопастях вентилятора, то есть аэродинамические шумы являются основным источником шума. Для снижения этих шумов используется звукопоглощающий материал заданной толщины, который служит для облицовки одной или нескольких стенок шумоглушителя. В качестве такого материала обычно используются минеральная вата, стекловолокно и т. п.
Воздуховоды. После того, как обработанный воздушный поток выходит из шумоглушителя, он готов к распределению по помещениям. Для этого используется воздухопроводная сеть, которая состоит из фасонных изделий (тройников, поворотов, переходников) и воздуховодов. Основными характеристиками воздуховодов являются форма (круглая или прямоугольная), площадь сечения и жесткость (бывают гибкие, полугибкие и жесткие воздуховоды). Чтобы воздуховод не стал источником шума, скорость потока в воздуховоде не должна превышать определенного значения. Объем прокачиваемого воздуха определяется площадью сечения воздуховода, то есть размер воздуховодов подбирается исходя из максимально допустимой скорости воздуха и расчетного значения воздухообмена. Жесткие воздуховоды изготавливаются из оцинкованной жести и могут иметь прямоугольную или круглую форму. Гибкие и полугибкие воздуховоды изготавливаются из многослойной алюминиевой фольги и имеют круглую форму. Такую форму им придает каркас из стальной проволоки, свитой в спираль. Удобство этой конструкции заключается в том, что при транспортировке и монтаже воздуховоды можно складывать «гармошкой». Ее недостатком является высокое аэродинамическое сопротивление, которое возникает вследствие неровной внутренней по
mirznanii.com
Оборудование систем вентиляции. Классификация систем вентиляции. Основные элементы вентиляционных систем. Классификация водяных систем
Вентиляция
Вентиляция (от лат.) ventilatio – проветривание, предназначена для обеспечения обмена воздуха в помещении и поддержания в нем благоприятных для самочувствия и здоровья человека, а также сохранности строительных конструкций, оборудования и материалов, чистоты, температуры, влажности и подвижности воздуха.
Воздух с улицы сначала попадает в приточную камеру через воздухозаборную решетку. В приточной камере воздух фильтруется, зимой подогревается в калорифере (воздухонагреватель). Затем воздух попадает в вентилятор, он нагнетает воздух в систему воздуховодов. Воздуховоды распределяют воздух по помещению.
Оборудование систем вентиляции
Вентиляторы
1. Радиальные
2. Осевые
3. Канальные
4. Центробежные
5. Крышные
После вентиляторов в приточной системе а также перед вентиляторами устанавливают шумоглушители (для поглощения звуковых колебаний).Заслонки, клапаны, шиберы для распределения потока.
Воздуховоды, предназначены для транспортировки воздуха, обеспечивает соединение элементов вентиляции сиситемы в единое целое. Они бывают в круглом и прямоугольном исполнении. Круглые воздуховоды, в жестком и гибком исполнении.

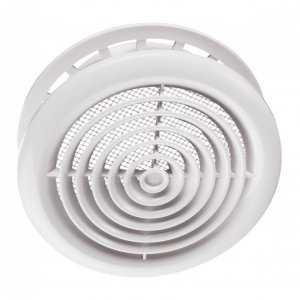

Решетки, обеспечивают раздачу и забор воздуха.
Рекуператоры, служат для выравнивания температуры поступающего и отведенного воздуха. Отработанный воздух отдает часть своего тепла. Этот процесс называется рекуперацией тепла. Рекуплекация позволяют достичь большой экономии, за счет эксплуатационных расходов .
Зонт устанавливается на механических системах вентиляции. Механические системы вентиляции – это такие системы в которых установлен вентилятор.
Дефлектор (воздух засасывается из помещения) устанавливается вместо зонтов.
Воздушный утепленный клапан устанавливается на входе воздуха в приточную камеру.
Калорифер (внутри приточной камеры) служит для подогрева воздуха. Калориферы делятся на электрические и жидкостные.
Фильтры обеспечивают очистку воздуха от примесей, пыли и других вредных для человека веществ. Фильтры бывают карманные, рамочные, мокрые. К мокрым фильтрам можно отнести фильтры в основе которых используется машинное масло, воздух проходя через фильтр очищается путем оседания частиц пыли в масле. Такой тип фильтром чаще применим в промышленных сооружениях.
Завесы воздушноотопительные устанавливаются над входной дверью или по бокам. Внутри корпуса установлен вентилятор или электрокалорифер или водяной калорифер.
Решать проблему вентиляции жилых и офисных помещений можно по разному, существуют и успешно применяются системы способные обеспечить свежим воздухом целые здания, однако их необходимо сооружать еще на стадии строительства или капитального ремонта. В настоящее время благодаря возможности установки практически в любом помещении, широкое распространение получили модульные системы вентиляции, основное их преимущество это компактность. Готовая система собирается из отдельных элементов подобно конструктору. Что позволяет использовать комплектующие разных производителей. Системообразующими элементами выступают канальные вентиляторы. Система должна обеспечить необходимый приток или вытяжку воздуха с учетом потерь давления, зависит от общей длинны воздуховодов, количество их поворотов, наличие фильтров и т.д. В случае, если возможен вывод отработанного воздуха на крышу, не редко применяют более дешевую схему с использованием крышного вентилятора. При вентиляции квартир и небольших офисов используют компактные приточновытяжные установки, все необходимые узлы и агрегаты таких установок собранных в едином корпусе.
Классификация систем вентиляции
I.По назначению системы вентиляции бывают:
1. Приточные (для подачи воздуха)
2. Вытяжные (для удаления воздуха)
II. По способу побуждения движения воздуха:
1. Механическое побуждение
2. Естественное побуждение
3. Комбинированные
III. По способу транспортировки воздуха:
1. Канальные (воздух движется по вентиляционным каналам)
2. Безканальные (поступление воздуха и удаляется происходит через проемы)
IV.По месту действия
1. Общеобменные (воздух подается и удаляется из всего помещения сразу)
2. Местные ( воздух подается или удаляется из определенного места в помещении). Напр.: воздушное душирование, либо местная вытяжка при помощи вытяжного зонта.
Неорганизованная вентиляция – естественное проветривание, смена в воздуха в помещениях через неплотности в ограждениях, благодаря возникающей разности давления, снаружи и внутри помещения обусловлено разностью плотности воздуха снаружи и внутри помещения.
Организованная естественная вентиляция – открывание фрамуг, окон Ии фонарей (аэрация) или перемещение каналов (канальная система вентиляции).
Основные принципы организации воздухообмена
1. Местная вытяжная вентиляция локализует вредные выделения в местах их образования, предотвращает распространение их по помещению.
2. Общеобменная вентиляция разбавляет и удаляет вредные выделения поступающие в помещение, обеспечивая в обслуживаемой зоне допустимые значения параметров воздуха (влажности, температуры, скорости движения воздуха и концентрации вредных веществ в нем)
3. Приточный воздух подается так, чтобы при поступлении в зону дыхания людей он был чистым и имел температуру и скорость движения в соответствии с требованиями санитарных норм (обслуживаемая зона = 2м.)
vunivere.ru
