Емкости для газа – Газгольдер для частного дома. Вся правда. Плюсы и минусы.

Содержание

Все, что вам надо знать о газовой ёмкости

В предыдущих публикациях мы разобрали все “за” и “против” систем отопления гранулами и сжиженным газом, а также составили список самых часто задаваемых вопросов об отоплении сжиженным газом. Сегодня поговорим о главном компоненте автономной системы отопления сжиженным газом – ёмкость для хранения сжиженного газа.

Что собой представляет ёмкость для хранения сжиженного газа? Другими словами это резервуар, цистерна, или, если хотите, большой баллон, в котором хранится сжиженный газ. Без этого компонента автономного отопления быть не может.

Эксплуатация

Эксплуатация ёмкости для хранения сжиженного газа не требует ничего сверхъестественного. Сами цистерны обычно изготовлены из высококачественной стали и изготавливаются зарекомендовавшими себя производителями. Если цистерна установлена правильно, то зачастую она не требует ремонта в процессе эксплуатации, кроме необходимых периодических контрольных проверок. В остальном использование абсолютно автономно.

Объем и заправка

Объем цистерны для газа выбирается в зависимости от площади дома и его энергоэффективности. Устанавливают самые разные по объему цистерны, от 1 до 4 тонн газа. В целом, исходя из практики, для стандартного дома от 150 м2, достаточно цистерны объемом 2,7м3. В зависимости от потребления, заполнять такую цистерну придется 1-2 раза в год. Что, согласитесь, не очень хлопотно.

Кстати, про заполнение емкости. Сама заправка не сильно отличается от заправки газом автомобиля. Приезжает газовоз и с помощью заправочного пистолета перекачивает по шлангу сжиженный газ в цистерну. На все про все обычно уходит до получаса, и вы снова можете отапливаться, готовить еду и греть воду.

Расположение и требования к установке

Есть два способа, как разместить цистерну для сжиженного газа на участке: наземный способ  и подземный.

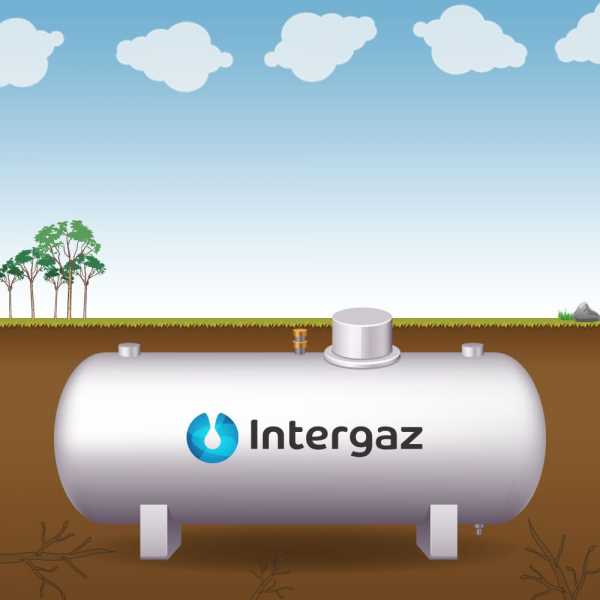

Подземная цистерна имеет одно большое преимущество – она не видна. Таким образом ничего не нарушит красоту вашего участка, кроме небольшого инженерного люка, находящегося чуть выше уровня земли. Он необходим для контроля количества газа в цистерне, заправки газа в цистерну и ее обслуживания, а также для осуществления периодических обязательных проверок.

Закапывается ёмкость для хранения сжиженного газа обычно на глубину не менее 50 см (до верха емкости, нижняя часть емкости будет находиться на глубине не менее 180 см), чтобы уменьшить риск ее повреждения и влияния перепадов температуры. Интересная особенность, закапываемые цистерны обычно зеленого цвета, выкрашены специальной краской, чтобы ничего не повлияло на сталь, из которой они сделаны.

Второй способ размещения цистерны – это наземный. Эти резервуары окрашены специальной белой краской, чтобы отражать прямые солнечные лучи.

С точки зрения размещения на участке, должны выполняться определенные предусмотренные строительные нормы. Во-первых, само расположение наземной цистерны должно быть не менее чем в 5 метрах от жилых зданий. Если емкость закапывается, то близко (минимум 0,8 м) не должно быть других инженерных коммуникаций, электричества или канализации.

Ну и последний важный пункт, это доступность заправщика. Несмотря на то, что у газовозов длина заправочного шланга обычно довольно большая (до 50 м), чем ближе будет цистерна, тем лучше.

Конечно, это не все инженерные требования, а только самые основные. В любом случае в процессе проектирования соответствующие специалисты не только оценят ваш участок, подберут место, где будет лучше всего расположить газовую цистерну, но и проконсультируют, какой объем лучше выбрать и организуют все работы по установке.

Процесс установки

Сам процесс установки состоит из пяти основных этапов:

  • 1 этап– предварительная оценка проекта и составление сметы
  • 2 этап – проектирование, разработка и согласование проекта в соответствующих гос. органах
  • 3 этап – монтаж, обычно в течение 2-3 дней, когда все необходимые работы по документации выполнены
  • 4 этап - регистрация газовой ёмкости в соответсвующей институтуции
  • 5 этап – пуск и наладка системы автономного газоснабжения
  • 6 этап – сдача объекта в эксплуатацию

Безопасность

В завершение необходимо сказать о безопасности системы газоснабжения. Данный вид отопления абсолютно безопасен. Помимо систем телеметрии (это системы, которые сообщают компании-поставщику об уровне сжиженного газа в емкости и необходимости дозаправки), система газоснабжения имеет интегрированные системы защиты, включающие в себя клапаны контроля давления и его регулирования, а также клапаны, прекращающие подачу сжиженного газа в случае возникновения утечки газа.

Если вы задумались о том, какой вид отопления необходим вашему дому, а природный газ недоступен, то система отопления на сжиженном газе одна из самых удобных, надёжных и безопасных.

Следите за обновлениями нашей Facebook страницы и вы не пропустите следующую актуальную статью. А если у вас есть более сложные вопросы, то можете адресовать их нашим специалистам по телефону 1804.

www.intergaz.lv

Подземные емкости для газа | Подземный газгольдер с доставкой в Москву

В условиях отечественного климата вопрос возможности отопления частного дома стоит на первом месте. Именно поэтому прежде чем начать строительство дома или дачи, стоит определиться с типом системы отопления и используемого топлива.

Наиболее выгодным в финансовом плане является газовое отопление. Газ как энергоноситель довольно эффективен, но не во всех регионах страны решен вопрос газификации. Именно поэтому сейчас особое значение получили такие конструкции, как подземный газгольдер.

Что такое газгольдеры?

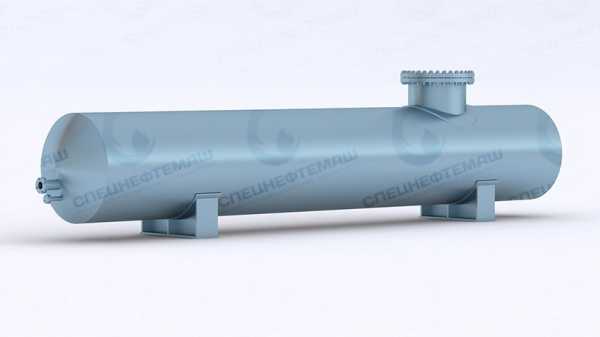

Стальные подземные емкости для газа или же газгольдеры- это сосуды, используемые для хранения сжиженного природного газа. Особенности конструкции позволяют одновременно подавать топливо в систему газопровода. Подземный резервуар функционирует под высоким давлением. Поэтому при производстве газгольдера особенное внимание уделяется соответствию продукции существующим стандартам. Кроме этого, емкости СУГ проходят сертификацию Ростехнадзора, что гарантирует их безопасное использование при соблюдении стандартных норм ТБ и эксплуатации.

Специфика использования подземных газгольдеров

Зона использования сосудов для хранения и подачи сжиженного газа в отопительную систему обширна. Зачастую они становятся основой автономной системы отопления, применяемой в частных домах, усадьбах и дачах. Существует несколько вариантов монтажа резервуаров, но наиболее безопасными считается горизонтальное положение сосуда под землей.

Какой подземный газгольдер выбрать?

Выбирать подземный газгольдер следует, опираясь на следующие моменты:

  • необходимый объем емкости СУГ;
  • его тип.

Если вам необходимы емкости для газа подземные для дачи, то можно подобрать варианты с небольшим объемом, что позволит снизить стоимость самого изделия и максимально оптимизировать систему отопления дачного домика. Для частного дома потребуется резервуар большего размера и здесь желательно сделать расчет возможных затрат топлива в зимний период. В среднем на отопление одного квадратного метра жилой площади требуется около сорока кубических метров газа в год. Умножив эту цифру на значение полезной площади вашего дома, можно получить оптимальный объем емкости СУГ.

Особое значение имеет и тип сосуда, так как производители предлагают как наземные, так и подземные варианты.

Подземный газгольдер не занимает много места и абсолютно не влияет на внешний вид участка, так как на поверхности остается только его горловина. Всю остальную площадь над газовой емкостью можно использовать по назначению: посадить цветы, расположить газон и т. д.

Подобные емкости также применяются в промышленных масштабах. Но в этом случае компания-производитель проектирует индивидуальные резервуары или же применяется целый комплекс емкостей для хранения газа.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Расчет стоимости подземных газовых резервуаров?

Цена подземных емкостей для хранения сжиженного газа зависит от:

  • необходимого объема газгольдера;
  • специфики конструкции;
  • внешнего вида и формы;
  • компании-производителя.

Где купить газгольдер и как заказать?

Сжиженный газ - взрывоопасное и легко воспламеняющиеся топливо. Поэтому нужно ответственно подходить к выбору емкости СУГ для его хранения. ООО "НПО СпецНефтеМаш" уже много лет занимается производством газгольдеров и предлагает своим клиентам исключительно качественный продукт.

Приобретая резервуары для газа в ООО "НПО СпецНефтеМаш", можно быть уверенным в том, что они надежно защитят топливо от утечки и станут гарантией его безопасного использования.

Узнать цену газгольдеров и купить резервуары СУГ в Москве можно, обратившись к менеджерам компании по телефону, форму обратной связи на сайте или заехав в наши офисы.

snmash.ru

ГАЗОВАЯ ЦИСТЕРНА для автономного отопления дома

Монтажные работы г. Краснодар и Краснодарский край осуществляет

Компания ПМЗ

+7-915-958-66-68 Полина

Монтаж газгольдера под ключ в Вашем регионе

Монтажные работы по Уральскому ФО осуществляет

ООО "Уралтрансгаз"

г. Екатеринбург

8-950-649-80-36

Михеев Денис Сергеевич

Монтажные работы по Сибирскому ФО осуществляет

ООО "Современные Газовые Технологии"

(3822) 46-91-51, 46-80-71, 57-58-19, моб. 8-913-829-77-47 (Александр)

ул. Ачинская, д. 9, офис 407 (4 этаж)

Монтаж вертикального газгольдера "под ключ" в Вашем регионе

Монтажные работы

по Республике КАРЕЛИЯ осуществляет

Компания ПМЗ

+7-915-958-66-68 Полина

Монтаж газгольдера под ключ в Вашем регионе

Монтажные работы по г. Самара и области

ООО "Базальт" г. Самара

+7(939)755-44-35 Самарская обл.

+7(939)755-44-34 Ульяновская обл.


Компания "Регионгаз"

+7(927)771-07-77 г. Самара и Самарская обл.

Монтажные работы по Кировской области осуществляет

Компания ПМЗ

+7-915-958-66-68 Полина

Монтаж газгольдера под ключ в Вашем регионе

Монтажные работы г. Волгоград, Астрахань. осуществляет

ООО "Феникс"

+7(917)642-06-29 Астраханская и Волгоградская обл.

Монтажные работы г. Челябинск и обл.

ООО "Уралтрансгаз"

г. Екатеринбург

8-950-649-80-36

Михеев Денис Сергеевич

Монтажные работы г. Тюмень и обл. осуществляет

Компания ПМЗ

+7-915-958-66-68 Полина

Монтаж газгольдера под ключ в Вашем регионе

Монтажные работы г. Пермь и Пермский край осуществляет

Компания ПМЗ

+7-915-958-66-68 Полина

Монтаж газгольдера под ключ в Вашем регионе

Монтажные работы г. Казань и Республика Татарстан осуществляет

Петров Сергей Борисович

+7 (919) 609-22-68

Монтаж газгольдеров "под ключ" в Вашем регионе

Монтажные работы г. Ульяновск и обл. осуществляет

ООО "Базальт" г. Самара

+7(939)755-44-35 Самарская обл.

+7(939)755-44-34 Ульяновская обл.


Петров Сергей Борисович

+7 (919) 609-22-68

Монтаж газгольдеров "под ключ" в Вашем регионе


и другие организации, узнавайте у менеджеров ПМЗ

+7-915-958-66-68 Полина

+7-915-958-63-49 Татьяна

Монтаж вертикального газгольдера "под ключ" в Вашем регионе

Монтажные работы г. Воронеж и обл. осуществляет

Компания "АгротеХХолдинг"

+7(906)678-39-39

Монтаж газгольдера в Вашем регионе

Монтажные работы г. Уфа и Республика Башкортостан осуществляет

Петров Сергей Борисович

+7 (919) 609-22-68

Монтаж газгольдеров "под ключ" в Вашем регионе

ООО “ПромГазСтандарт”

+7 929 982 55 79

+7 920 051 15 35

Официальный представитель по Москве и МО, Владимир и ВО

Монтажные работы г. Москва и Московская область осуществляет

Компания "Инжгазпроект"

+7(916)590-21-63

Монтаж газгольдера в Вашем регионе

Компания "Добрый газ"

+7 (495) 532-59-99

+7 (925) 132-15-96

Монтаж газгольдера в Вашем регионе

Монтажные работы г. Владимир и Владимирская область осуществляет

ООО “ПромГазСтандарт”

+7 929 982 55 79

+7 920 051 15 35

Официальный представитель по Москве и МО, Владимир и ВО

Компания "Инжгазпроект"

+7(916)590-21-63

Монтаж газгольдера в Вашем регионе

Монтажные работы г. Санкт-Петербург и Ленинградская область осуществляет:

ООО "Пропан-СПБ"

+7-950-000-04-04 Дмитрий

+7-952-200-04-04 Алексей

Монтаж газгольдеров под ключ.

russia.bonegaz.ru

Емкость для газа. Резервуар/емкость для хранения сжиженного газа на даче


Рис.1 Разновидности емкостей для газа.

Емкость представляет собой резервуар цилиндрической формы, который предназначен для хранения сжиженных углеводородных газов (СУГ) таких как: пропан, бутан, а также смесь пропан-бутан. В зависимости от объекта автономной газификации, применяются емкости различных объемов. Мы представляем газгольдеры объемом от 450л. до 100 000л.и диаметром: 1250мм, 1600мм, 1900мм, 2000мм и 2500мм. Все резервуары для СУГ соответствуют требованиям нормативных документов: ГОСТ 14249-89, ГОСТ 12.1.010-76, ГОСТ 12.2.085-2002, ГОСТ 12.2.003-91, ГОСТ Р 52630 -2006. Резервуар оснащен защитным колпаком (крышкой), через который осуществляется доступ к его арматуре.

При выборе резервуара для газа на дачу необходимо помнить о том, что в любое время года арматура резервура не должна быть затоплена, особенно это касается весеннего периода. Решение этой проблемы лежит в использовании резервуара для сжиженного газа с мультиклапаном с мультиклапаном.

Для сухой местности к Вашему вниманию мы предлагаем новинки газовые емкости для сжиженного газа евро-стандарт , настоятельно рекомендуем ознакомиться с ними, уверяем время потратите не зря и цены приятно порадуют Вас. Для автономной газификации большого загородного дома площадью от 700 до 1000м2 предлагаем использовать емкость для газа евро-стандарта 9100литр., цена которой очень порадует Вас.

Компания "Митекс", кроме торговли газовым оборудованием, занимается продажей сжиженного углеводородного газа как в розницу, так и оптом. Если у Вас появилась необходимость купить газ оптом, то мы всегда к Вашим услугам. К такого рода клиентам в нашей компании сугубо индивидуальный подход и цена на оптовые поставки газа будет определяться с каждым заказчиком в отдельности.

Емкость для сжиженного газа, состав и назначение ее арматуры.


Рис.2 Арматура емкости для сжиженного газа.
  • Состав арматуры:

  • В первую очередь это клапан наполнения, через него производится заправка резервуара жидким газом.

  • Далее предохранительный клапан, если по каким либо причинам давление в газгольдере превысит допустимое, то он сработает, и излишки СУГ будут сброшены в атмосферу.

  • Уровнемер, при помощи этого прибора мы можем отследить степень заполнения газгольдера. При заполнении емкости для сжиженного газа надо помнить, что максимальный процент заполнения составляет: 85%, нельзя заполнять газгольдер на 100%.

  • Клапан отбора паровой фазы – это клапан через который подается газ (уже в газообразной форме) потребителю.

  • Клапан для отбора жидкой фазы. При необходимости через него мы сможем откачать сжиженный газ.

Газовые емкости для сжиженного газа, разновидности и особенности применения.


Рис.3 Емкость для газа на дачу, варианты выбора.
  • Подземные: емкость хранится в предварительно вырытом котловане, а сверху засыпана песком.

  • Надземные: используются значительно реже и в районах с теплыми климатическим условиями.

  • С высокой горловиной: Главное преимущество заключается в том, что горловина надежно защищает арматуру резервуара. Это особо актуально для заболоченных мест.

  • С мультиклапаном: при использовании мультиклапана мы преследуем ту же цель, что и при использовании емкости с высокой горловиной, а именно защитить арматуру резервуара от попадания грунтовых вод.

  • С внутренним испарителем: применяются в случаях, когда естественного испарения СУГ в резервуаре не хватает для обеспечения необходимого потребителям количества СУГ. Во внутрь газгольдера встроен испаритель проточного типа, благодаря которому происходит нагрев жидкой фазы СУГ.

  • Двустенные: в основном применяются на АГЗС или МАЗК, отличаются особой надежностью и длительным сроком службы.

Как правильно выбрать емкость для хранения газа на дачу.


Рис.4 Газовые емкости для сжиженного газа на даче.

Как показала практика, при автономной газификации дачи чаще всего в качестве емкости под сжиженный газ используют подземный газгольдер, объем которого зависит от мощности потребителей газа. Основным потребителем является газовый котел, мощность которого зависит от площади Вашей дачи. Ниже приведена приблизительная зависимость объема резервуара под газ от площади дома.

Площадь дома Объем резервуара.
до 200 м2 2700л
от 200 м2 - 400 м2 4800л
от 400 м2 - 700 м2 6400л
от 700 м2 - 1000 м2 9100л
от 700 м2 - 1100 м2 10 000л

mitex-shop.ru

Резервуары СУГ для АГЗС | РОДИС


  • объемом от 10 до 100 м
  • 4-й класс опасности
  • толщина стенки от 10 до 16 мм
  • наружное покрытие – эмаль белого цвета

  • объемом от 10 до 20 м
  • 4-й класс опасности
  • толщина стенки 10 мм
  • наружное покрытие – эмаль белого цвета
  • заполнение межстенного пространства азотом

  • объемом от 10 до 100 м
  • 4-й класс опасности
  • толщина стенки от 10 до 16 мм
  • наружное покрытие весьма усиленного типа

  • объемом от 10 до 20 м
  • 4-й класс опасности
  • толщина стенки 10 мм
  • наружное покрытие весьма усиленного типа
  • заполнение межстенного пространства азотом

Резервуары СУГ или газгольдеры применяются при строительстве газонаполнительных станций и автомобильных газовых заправок - АГЗС, в качестве хранилища основного или резервного топлива на промышленных предприятиях и предприятиях ТЭК, для индивидуального газоснабжения. Емкости для сжиженного газа одностенные или двустенные являются основой, на которой строится вся технологическая система АГЗС.

Емкости СУГ представляют из себя цилиндр с эллиптическими днищами с двумя или более опорами. Материал - сталь 09Г2С, для использования в условиях температурного режима эксплуатации от - 40 до + 50 °С, толщина стенки определяется расчетом на прочность с учетом прибавок на коррозию. Для изделий применяемых на автомобильных газозаправочных станциях АГЗС, газонаполнительных пунктах и газонаполнительных станциях толщина стенки составляет 8 - 12 мм в зависимости от диаметра емкости, для газгольдеров автономного газоснабжения толщина стенки в среднем от 6 до 8 мм при рабочем давлении 1,0 - 1,57 МПа и диаметре 1200 - 1400 мм.

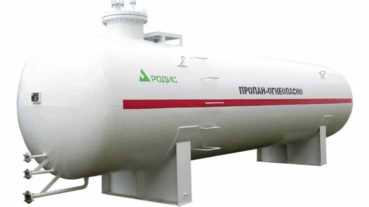

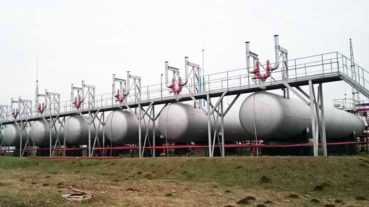

Резервуары СУГ наземные

Наземные емкости для сжиженного углеводородного газа бывают одностеными и двустенными. Двустенные используются для строительства автомобильных газозаправочных станций, позволяют увеличить безопасность объекта и значительно сократить расстояния от АГЗС до объектов к ней не относящихся. На объектах, где сокращения расстояний не требуется: на производственных предприятиях, газонаполнительных станциях, складах резервного топлива и системах индивидуального газоснабжения используются одностенные емкости. Штуцер отбора жидкой фазы наземной емкости располагают внизу корпуса, в днище или обечайке, это позволяет держать насос для выдачи сжиженного газа потребителю постоянно заполненным.
Газгольдеры поставляются окрашенными белой или серебристой эмалью, с нанесенной красной полосой и надписью "Огнеопасно".

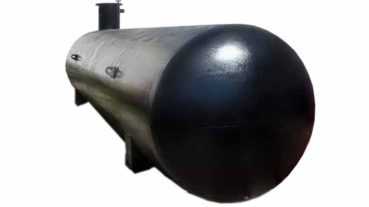

Резервуары СУГ подземные

Подземные ёмкости для газа, бывают одностенными и двустенными. Область применения двустенных - автомобильные газозаправочные станции. Одностенные применяются на АГЗС вне черты населенных пунктов, газонаполнительных станциях, складах топлива и в качестве газгольдеров для индивидуального газоснабжения. Отличительной особенностью является наличие гидроизоляции весьма усиленного типа - ВУТ по ГОСТ 9.602 - 2005 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии». Штуцеры как правило, располагаются на горловине либо корпусе сосуда если того требует конфигурация трубопроводов обвязки. Подземные сосуды имеют горловину высотой от 600 мм, т.к. заглубляются на глубину не менее 500 мм от верхней образующей обечайки.

Требования к емкостям сжиженного газа

Сосуды для сжиженного газа применяемые на опасных производственных объектах подлежат обязательной регистрации в территориальных органах Ростехнадзора. Каждая газовая емкость имеет декларацию соответствия и паспорт установленного образца, который содержит данные о производителе, материалах, испытаниях, чертежи и расчеты.

Газгольдеры должны иметь технологический люк, предназначенный для их внутреннего периодического осмотра и штуцера для установки приборов КИПиА, запорной и предохранительной арматуры.

Обвязка емкостей для хранения пропана в обязательном порядке предполагает наличие предохранительных клапанов для их защиты от избыточного давления среды с классом герметичности не ниже «А», а так же запорной арматуры с классами герметичности не ниже "В".
Газгольдеры подлежат периодическому техническому освидетельствованию в соответствии с требованиями по устройству и безопасной эксплуатации сосудов, работающих под избыточным давлением. Освидетельствование производится специалистом организации имеющим лицензию Ростехнадзора и осуществляется в следующие сроки:

  • наружный и внутренний осмотры один раз в 4 года
  • гидравлическое испытание пробным давлением один раз в 8 лет

Доставка и слив сжиженного газа в газгольдеры хранения расположенные на АГЗС, а так же в газгольдеры автономного газоснабжения осуществляется с помощью автоцистерн и полуприцепов для перевозки пропана.

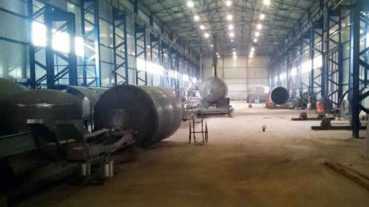

Этапы производства емкостей сжиженного газа

  • Изготовление эллиптического днища. Для производства днища сосуда используется сталь несколько большей толщины, чем для основного корпуса сосуда (обечайки). Это необходимо потому что эллиптическое днище изготавливается путём деформации (выдавливания) заготовки на прессе. В процессе деформации металл становится тоньше и приходит к толщине необходимой для обеспечения расчетной прочности изделия.
  • Обработка днища газовой емкости после прессовки. После получения эллиптического днища необходимой геометрии, его обрабатывают на кромкостругальном станке для получения кромки, необходимой для дальнейшей стыковки с обечайкой.
  • Изготовление обечайки газгольдера. После снятия размеров партии днищ их распределяют по парам наиболее близким по диаметру друг другу. Под этот диаметр осуществляется раскрой листов для обечайки. Что бы получить обечайку необходимого диаметра, стальной лист изгибают на вальцах до получения цилиндра, и сваривают кромки между собой продольным швом. Несколько таких обечаек сваривают между собой кольцевыми швами до получения корпуса сосуда необходимой длины. Продольные швы обечаек смещают друг относительно друга в шахматном порядке.
  • Сборка корпуса сосуда. Приваривая днища к противоположным концам обечайки получают корпус резервуара для хранения газа.
  • Сборка емкости. Окончательная сборка заключается в изготовлении и приварке опор, горловины или люка - лаза, штуцеров.
  • После изготовления сосуда для сжиженного газа его подвергают гидравлическому испытанию водой с давлением выше в 1,5 раза от его рабочего давления.
  • Окончательная обработка. Окончательной обработкой емкости для газа является зачистка, пескоструйная обработка, покраска или покрытие изоляцией весьма усиленного типа.

Основные характеристики газгольдеров

  • рабочее давление - 1,6 (1,57) МПа
  • давление гидравлического испытания - 2,34 МПа
  • рабочая температура, °С - от -40 до +50
  • расчетный срок службы резервуара - 20 лет

Оставить заявку

rodisgroup.ru

Емкости для газа с высокими патрубками

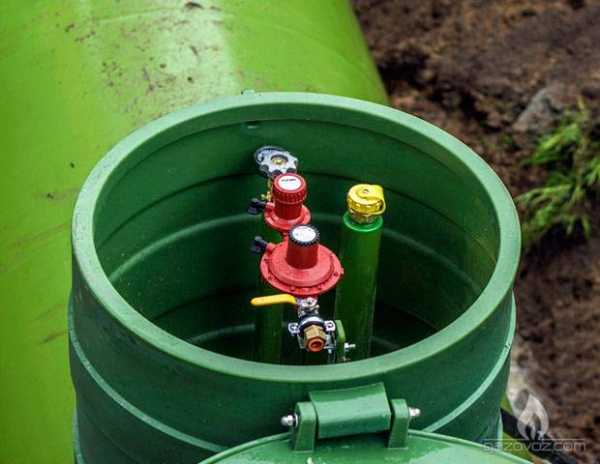

С целью предотвращения затопления регулятора давления (газового редуктора) талыми и подземными водами подземные емкости для газа Chemet имеют высокие арматурные патрубки или горловину, что обусловливает круглогодичную бесперебойную работу системы автономной газификации частного дома.

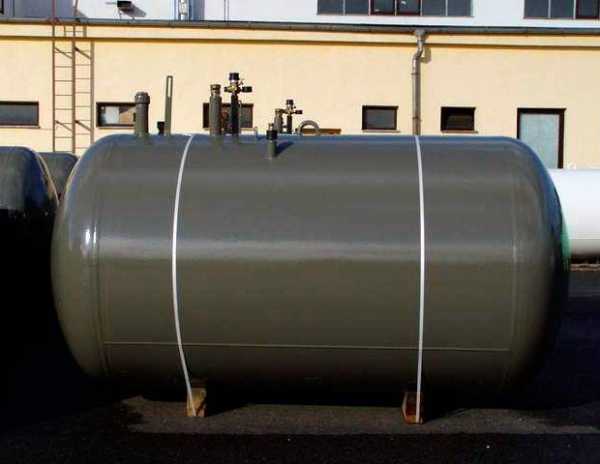

На рисунке ниже изображены подземная емкость Chemet с высокими патрубками для России и газгольдер VPS, производимый для стран Евросоюза (такие газгольдеры устанавливаются также и в России). Арматурные патрубки газгольдера Chemet имеют длину 50 см, что обеспечивает нахождение регулятора давления и заправочного клапана выше уровня земли на 3 см при правильной установке основной части газгольдера ниже глубины промерзания грунта. При такой же глубине нахождения газгольдера VPS регулятор давления находится на 35 см ниже уровня земли, а заправочный клапан — ниже уровня земли на 45 см!

Высокие арматурные патрубки — залог бесперебойной работы системы автономного газоснабжения в любое время года

Подземная емкость для газа Chemet с высокими арматурными патрубками обеспечивает бесперебойную подачу газа в дом

Чешский подземный газгольдер VPS с низкими патрубками предназначен для эксплуатации в регионах с теплым климатом

Внимание! При попадании воды в заправочный клапан и ее расширении при замерзании возможно открытие обратного клапана и утечка газа

В целях предотвращения затопления регулятора давления в системах с чешскими емкостями, произведенными для Европы, неквалифицированные монтажники устанавливают газгольдер на 40 см выше в зоне промерзания грунта (расстояние от поверхности земли до верхней образующей цилиндра составляет 15–20 см) либо кустарно герметизируют битумом стык арматурного кожуха и резервуара, что запрещено (да и служит такая гидроизоляция не более одного сезона).

Герметизация арматурных кожухов чешских резервуаров Deltagaz

И такой ужас встречается довольно часто…

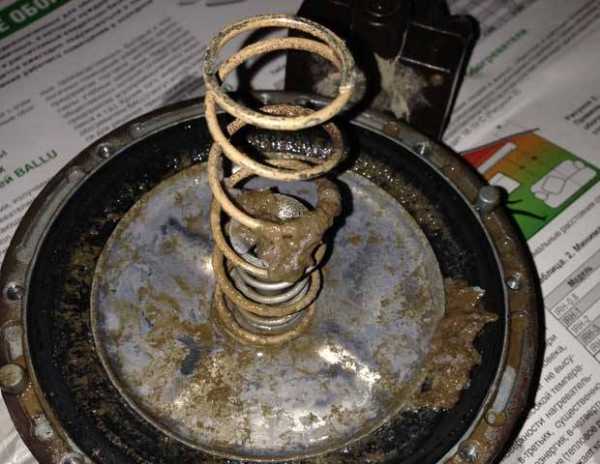

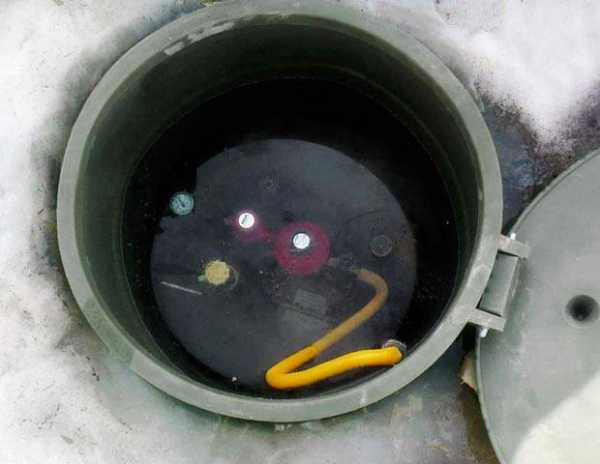

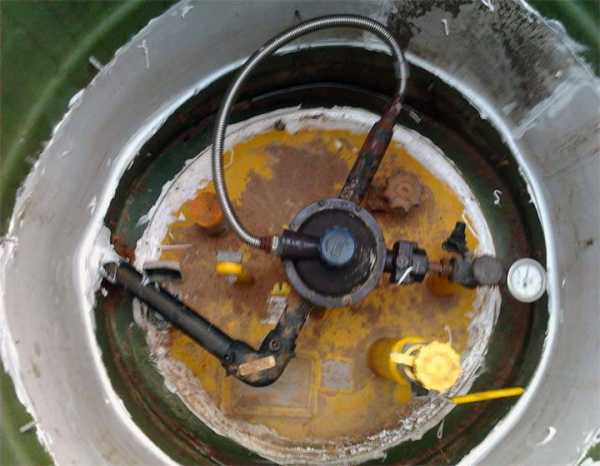

Затопление регулятора давления

Затопленный регулятор давления газа с забитым грязью вентиляционным отверстием представляет собой большую опасность: при замерзании регулирующего клапана и аварийном повышении давления на выходе предохранительный сбросной клапан (ПСК) не срабатывает и в газовый котел, плиту и т. д. поступает газ с давлением на порядок выше номинального!

Талые воды попали внутрь арматурного кожуха чешского газгольдера и вся запорно-предохранительная арматура оказалась внутри льда

Давление на выходе затопленного и впоследствии замерзшего регулятора может на порядок превышать номинальное!

Вывод

Емкости для газа, произведенные для Европы и устанавливаемые в России, в большинстве случаев не могут обеспечить бесперебойную подачу газа в дом. Решение сэкономить и купить бюджетный газгольдер с установкой непрофессионалами может привести к постоянным проблемам в отопительный период, а также к возникновению аварийных ситуаций!

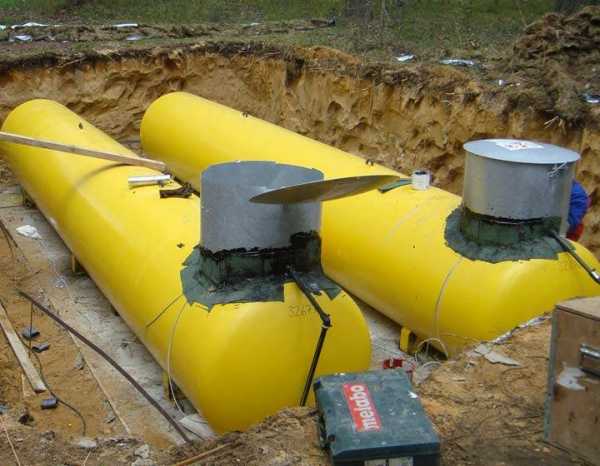

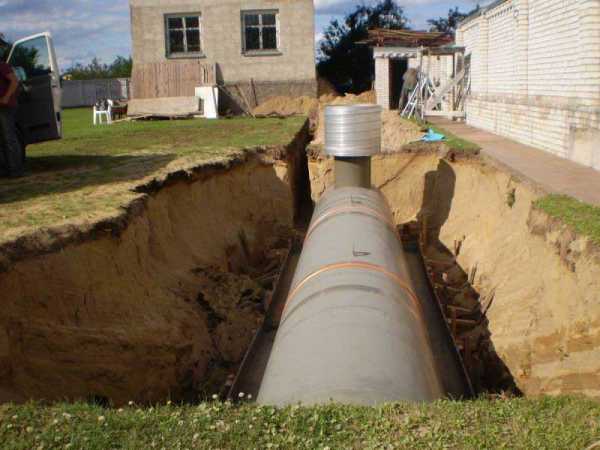

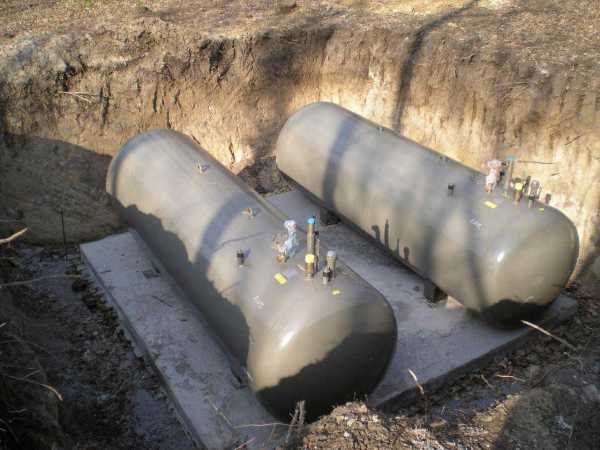

  • Этапы монтажа системы автономного газоснабжения квалифицированным персоналом: фото газгольдеров Chemet, доставки оборудования на объект, подготовки котлована и основания и монтажа газгольдеров. Мы используем только надежное оборудование, проверенное многолетним опытом эксплуатации.

  • Установка газгольдера Chemet производится аттестованными специалистами с учетом климатических особенностей Северо-Западного и Центрального регионов России. При монтаже системы автономного газоснабжения используются оборудование и материалы только высшего уровня качества производства Германии, Италии, Польши, Японии и США.

  • Автономная газификация — наиболее близкая альтернатива газоснабжению природным газом. Цена тепловой энергии, получаемой при использовании сжиженного газа, существенно ниже, чем при отоплении дизельным топливом или электричеством. Монтаж системы автономного газоснабжения частного дома производится в течение 1–2 дней.

gazovoz.com

Резервуары для хранения сжиженного природного газа

В мировой практике применяются различные виды резервуаров хранения СПГ. Различия обусловлены их объемом, а также геологическими и природоохранными факторами. Благодаря новым конструкторским разработкам, в последние годы стало возможным строительство крупных надземных резервуаров объемом до 200 тыс. м3.

Вертикальные цилиндрические изотермические резервуары классифицируют по следующим признакам:

  • конструктивному исполнению стенок резервуара – одностенные, двустенные, с внутренней мембраной;
  • конструктивному исполнению внутренней крыши – самонесущая и подвесная;
  • типу изоляции – экранная, пористая, засыпная, жесткая;
  • применяемому материалу – металлические, железобетонные, комбинированные.

Многие фирмы, применявшие одностенные резервуары, в настоящее время предпочитают сооружать двустенные конструкции. Это объясняется тем, что относительно высокая первоначальная стоимость двустенных резервуаров окупается значительной экономией эксплуатационных расходов.

Подземные и надземные резервуары для хранения СПГ

Оба вида резервуаров имеют высокий уровень фактической безопасности. Подземные резервуары хранения СПГ, безусловно, имеют некоторые преимущества с точки зрения охраны окружающей среды. Такие резервуары хранения признаны соответствующими европейскому стандарту EN 1473, и считаются наиболее безопасным способом хранения СПГ. При землетрясениях подземные резервуары хранения меньше страдают от смещения почвы, чем надземные сооружения, из-за чего в сейсмоопасных зонах подземные резервуары более безопасны.

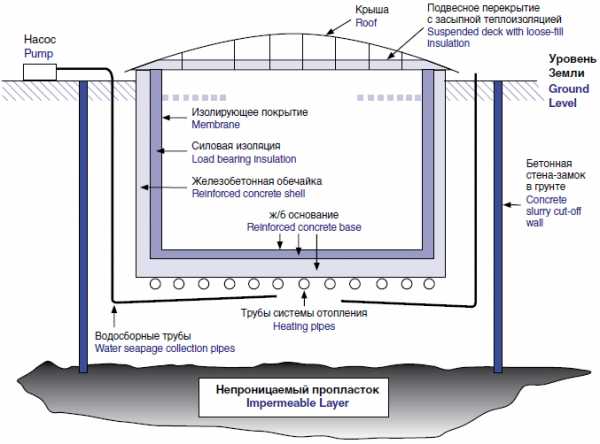

  Схематическое изображение конструкции типового подземного резервуара хранения СПГ

Тем не менее, затраты на строительство подземных резервуаров при определенных геологических условиях могут быть довольно высоки. По этой причине, а также на основании оценки риска применительно к месту расположения тех или иных резервуарных парков СПГ, большинство резервуаров выполняются надземными. При условии, что при строительстве таких резервуаров используются надлежащие материалы и предусматриваются сооружения для локализации разливов СПГ, например, дамбы обвалования, они вполне могут эффективно и безопасно эксплуатироваться без серьезных последствий для безопасности и экологии, даже в случае попыток совершения террористических актов.

 Схематическое изображение конструкции типового надземного резервуара хранения СПГ

Резервуары для хранения сжиженного природного газа выполняются с двойными стенками: внешняя стенка предназначена для задержки паров СПГ, а вокруг внутренней стенки имеется система изоляции, содержащая криогенную жидкость. Резервуары выполняются из металлов или сплавов с низким коэффициентом теплового расширения, которые не охрупчиваются при соприкосновении с криогенными текучими средами (то есть, из алюминия или стали с девятипроцентным содержанием никеля). Вокруг современных резервуаров устраиваются насыпи, бермы, дамбы или обвалования, рассчитанные на прием утечек любого объема, а именно до 110% от объема соответствующего резервуара.

Конструкции резервуаров для хранения СПГ

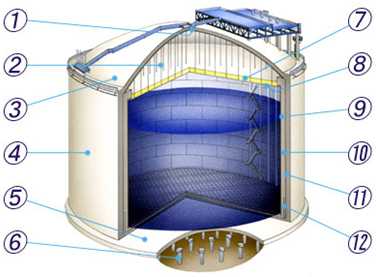

Конструкция широко применяемого в мире железобетонного резервуара с замкнутой наружной оболочкой:

  1. Подкладка крыши
  2. Подвеска
  3. Железобетонная крыша
  4. Боковая стенка из портландцемента
  5. Железобетонная стена основания
  6. Железобетонные сваи
  7. Изоляция крыши
  8. Подвесная платформа
  9. Внутренний корпус
  10. Теплоизоляция стенки резервуара
  11. Подкладка
  12. Вторичная перегородка

Резервуары для хранения СПГ могут отличаться по конструкциям применяемых крыш. В зарубежной практике наибольшее распространение получили конструкции крыш, собираемые и свариваемые из отдельных элементов на днище резервуара с последующим пневмоподъемом в проектное положение. В конструкции с самонесущей внутренней крышей избыточное давление газа воспринимается  внутренним резервуаром. В межстенное пространство подается  инертный газ, например азот, который сушит теплоизоляцию в процессе эксплуатации. Для хранения азота используют специальный газгольдер.

В мировой практике также широко распространена конструкция подвесной плоской крыши. Принципиальное отличие такой конструкции от конструкции с самонесущей внутренней крышей заключается в том, что пары продукта свободно проникают в межстенное пространство через зазор между  крышей и стенкой или через специальные отверстия в подвесной крыше.

Разновидностью наземных изотермических резервуаров являются металлические вертикальные цилиндрические резервуары, заглубленные в грунт, обычно на высоту корпуса (это делается по соображениям безопасности, для того, чтобы максимальный уровень взлива продукта не превышал уровня поверхности земли).

Схема конструкции заглубленного изотермического резервуара:

  1. Железобетонная крыша
  2. Стальная крыша
  3. Подвесная платформа
  4. Теплоизоляция из стекловаты
  5. Не содержащая фреона твердая полиуретановая изоляция
  6. Мембрана из нержавеющей стали, содержащей 18% Cr и 8% Ni
  7. Железобетонная стенка
  8. Железобетонная шпунтовая стенка
  9. Боковой подогреватель
  10. Железобетонное дно
  11. Подогреватель основания
  12. Основание из гравия

Различают два типа конструкции заглубленных изотермических резервуаров: с подвесной платформой и с крышей, имеющей внутреннюю изоляцию. Заглубленные резервуары принципиально не отличаются от наземных резервуаров открытой установки, но из-за необходимости проведения сложных и трудоемких земляных работ, устройства специальных фундаментов с дренажем и гидроизоляцией более дороги, хотя вместе с тем более надежны, особенно в районах с повышенной сейсмичностью. Заглубленные резервуары  не нуждаются в обваловании, и обязательное  пространство между резервуарами и объектами, чтобы обезопасить объекты, относительно небольшое, что позволяет сохранить место.

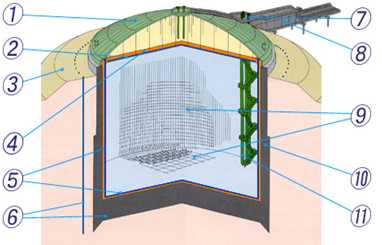

 Заглубленный резервуар с подвесной платформой:

  1. Купольная крыша
  2. Подвесная платформа
  3. Берма (горизонтальная площадка на откосе)
  4. Изоляция на подвесной платформе
  5. Изоляция стенки и днища
  6. Подогреватель
  7. Насосная площадка
  8. Трубопроводная обвязка и эстакада
  9. Мембрана
  10. Стенка и основание
  11. Каркас поршневого насоса

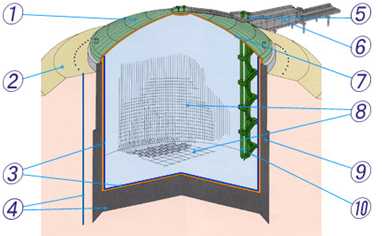

 Заглубленный резервуар с крышей, имеющей внутреннюю изоляцию:

  1. Купольная крыша
  2. Берма (горизонтальная площадка на откосе)
  3. Изоляция стенки и днища
  4. Подогреватель
  5. Насосная площадка
  6. Трубопроводная обвязка и эстакада
  7. Изоляция крыши
  8. Мембрана
  9. Стенка и основание
  10. Каркас поршневого насоса

С точки зрения безопасности резервуары СПГ с двойной стенкой, внутренний резервуар которых изготовлен из стали с содержанием никеля 9%, а внешний из предварительно напряженного бетона, имеющий обкладку от утечек на внутренней поверхности, бетонную крышу и днище, с системой защиты углов и днища – это эффективное, а также долговечное экономическое решение.

Внутренний резервуар выполнен из стали с 9%-ным содержанием никеля, отличающейся высокой упругостью, необходимой для хранения криогенных жидкостей. Внешний резервуар представляет собой бетонное сооружение, состоящее из железобетонной фундаментной плиты, стенки из преднапряженного бетона и железобетонной крыши. Бетонный резервуар дополнительно облицован изнутри углеродистой сталью, для того чтобы была возможность сбора жидкости в случае протечки. Нижняя часть облицовки может быть выполнена из стали с 9%-ным содержанием никеля (из соображений безопасности). Теплоизоляционный слой между внутренней и внешней стенкой предотвращает температурную компенсацию.

Конструкция резервуаров обеспечивает поддержание СПГ в холодном состоянии. Расчетная температура хранения составляет –165°С.

Резервуары хранения СПГ – Проект Сахалин-2

Конструкция резервуаров для хранения сжиженного природного газа напоминает матрешку: каждый состоит из трех вложенных друг в друга отдельных емкостей.

Внешний резервуар — бетонный, толщина стен — около одного метра у основания, кверху она постепенно уменьшается до полуметра. Второй резервуар играет роль пароизоляционного барьера. Он сделан из углеродистой стали и примыкает к внешнему резервуару. Внутренняя емкость построена из специальной 9-процентной никелевой стали, рассчитанной на криогенные температуры (до минус 165°C по проекту). Основное назначение пароизоляционного барьера — препятствовать попаданию кислорода или влаги в резервуар СПГ, а также не допустить попадание испаряющегося газа из резервуара СПГ в атмосферу. Между внутренней емкостью и пароизоляционным барьером существует пространство шириной в один метр, которое заполнено изоляционным материалом.

Крыши резервуаров СПГ двухслойные — сверху они покрыты слоем бетона толщиной 0,4 метра, а снизу находится тот же пароизоляционный барьер. Вес каждой крыши — 600 тонн.

Источник:
1) Дэвид Вуд, Саэйд Мохатаб - Вопросы безопасности и экологичности цепочки поставок СПГ (журнал ROGTEC, октябрь 2007)
2) Терегулов Р.К. - Совершенствование технологии производства и хранения сжиженного природного газа (Автореферат диссертации на соискание ученой степени кандидата технических наук. Уфа, 2009)
3) gazprom-sh.nl



lngas.ru
