Монтаж ендовы металлочерепицы. Как это сделать правильно и красиво?

Одна из самых значимых частей крыши, но на которую не всегда обращают должное внимание при строительстве, — ендова. С технической точки зрения — это угол (внутренний или внешний), который образуется на стыках двух скатов. Фактически, это лоток для сбора воды, который, при осадках находится под самой большой нагрузкой относительно других частей крыши. Чтобы ендова прослужила долго, а крыша не протекала, устройство ендовы крыши из металлочерепицы должно быть выполнено максимально правильно, монтажу этой части стоит уделить особое внимание.

Что нужно прежде, чем начать монтаж ендовы

Если всё делать вовремя, выполнять все технологические процессы по монтажу кровли по порядку, то сложностей с качеством быть не должно.

Естественно, что вначале стоит сделать расчет металлочерепицы на крышу, приобрести её, а также все необходимые сопутствующие материалы и приготовить весь необходимый инструментарий.

Материалы для монтажа

Крыть крышу нужно быстро. Вариант, когда подготовили основу, а через полгода сделали кровельный ковер, а еще через пару месяцев занялись ендовой и всеми планками не должен даже рассматриваться.

Поэтому надо быть готовым к тому, что придется купить следующее и сразу (ну, или, практически, сразу):

  • Собственно металлочерепица
  • Планки: кровельные, торцевые, коньковые
  • Уплотнительные шайбы, саморезы
  • Направляющая доска
  • Доска обрезная
  • Гидроизоляция
  • Декоративные элементы (их, в основном, можно купить в последнюю очередь)

При покупке материалов, нужно сразу же позаботиться и о приобретении инструментов.

Инструментарий для монтажа ендовы

Для монтажа ендовы однозначно понадобятся:

  • Ножницы, которыми можно резать металл. Они могут быть обычными по металлу или электрическими
  • Шуроповерт, работающий на аккумуляторах (таскать по крыше сетевой шнур, переноски, адаптеры, как минимум, неудобно)
  • Дрель
  • Молоток средних размеров
  • Инструмент для проведения замеров (рулетка, возможно, даже столярная линейка)
  • Мел или что-то, чем можно поставить отметку
  • Стремянка
  • Страховочные тросы (веревки)
  • Перчатки и, желательно, очки (последние понадобятся при резке металла электрическими ножницами)

Если всё подготовлено, желание есть, погода позволяет, нужно начинать монтаж.

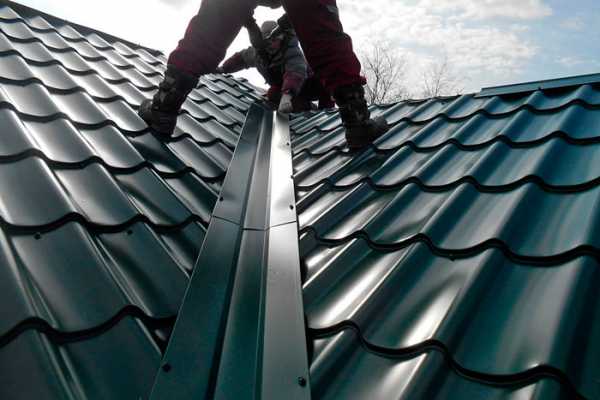

Установка ендовы под металлочерепицу

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

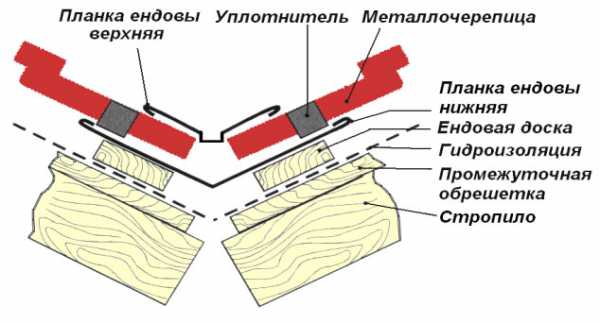

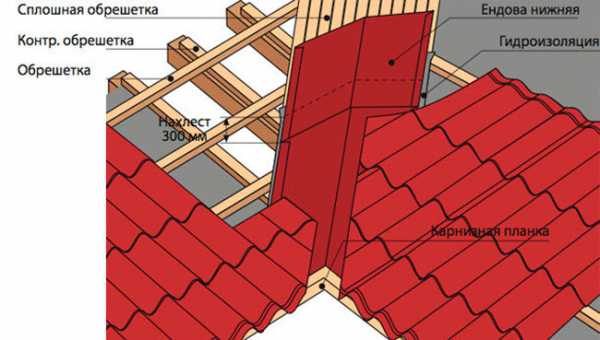

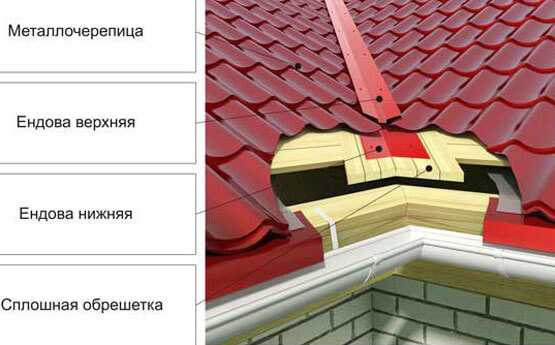

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

  1. Гидроизоляция под металлочерепицу
  2. Установка направляющих
  3. Ендова
  4. Металлочерепица

Вообще, ендова может быть:

  • Переплетённой
  • Закрытой
  • Открытой

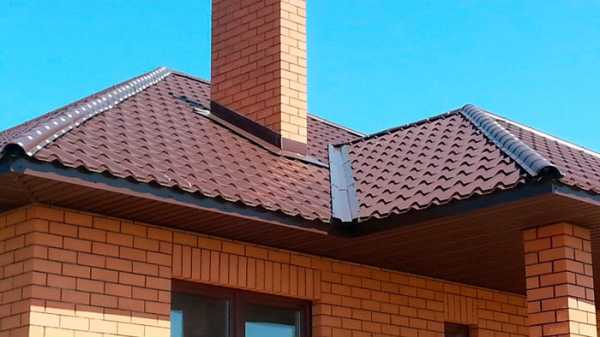

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

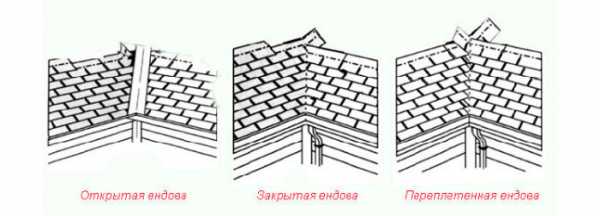

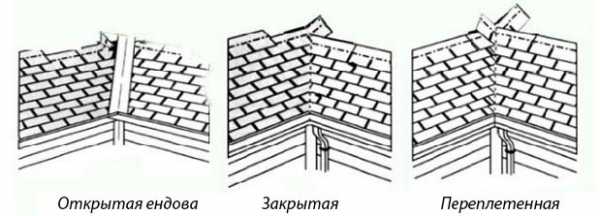

Виды ендов: открытая, закрытая, переплетенная

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

  1. Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
  2. Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
  3. Монтаж уплотнителя. Его делают под коньком и отбортовками

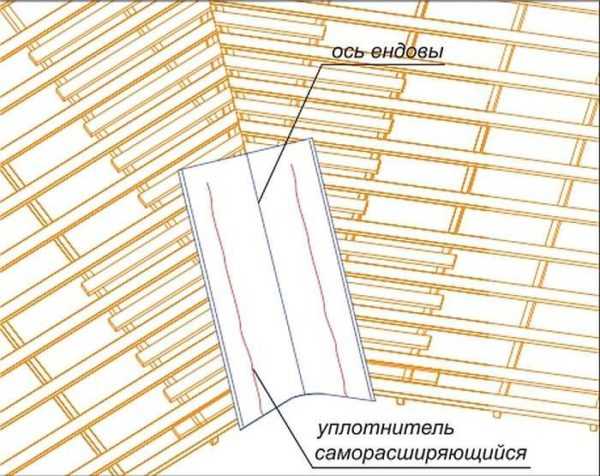

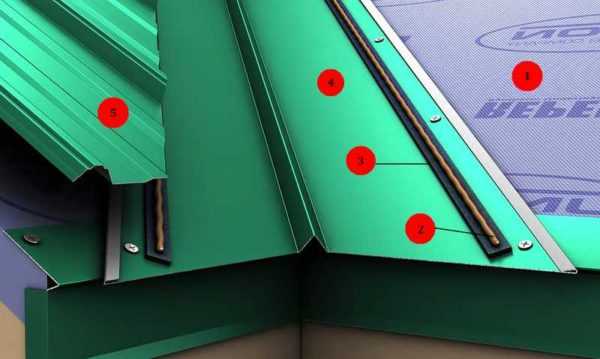

Это важно! Между линией ендовы и листом металлочерепицы, с каждой из соприкасающихся сторон, нужно оставить зазор в 6 – 10 сантиметров. При необходимости провести резку листа, в него на стыках вкручивают саморезы, между ними расстояние должно быть от 10 до 15 миллиметров.

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

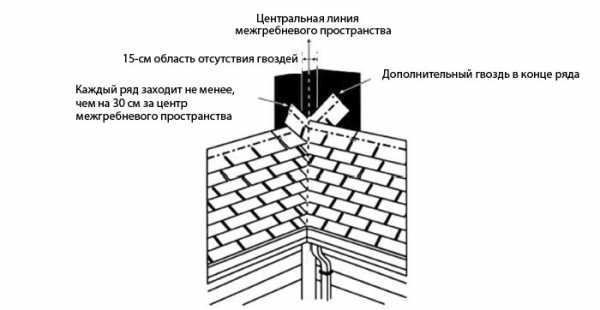

Устройство переплетенной ендовы

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

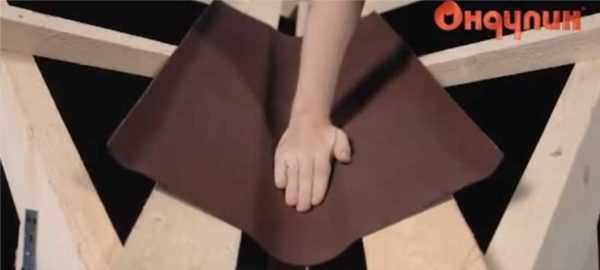

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Когда необходимо выполнить переплетение гребневых стыков, переплетённая ендова должна закрыться кровельным материалом полностью. Места соединения стоит закрепить герметиком или битумной мастикой.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

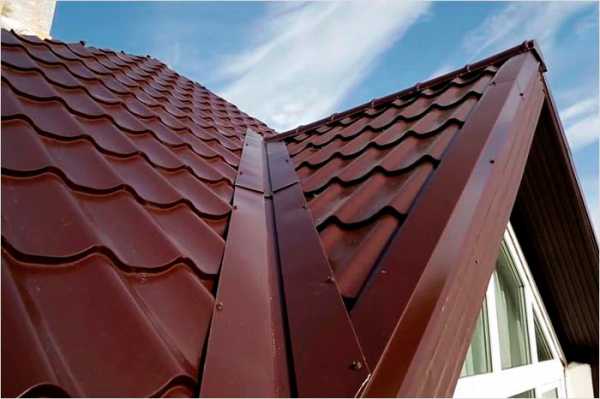

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

Далее

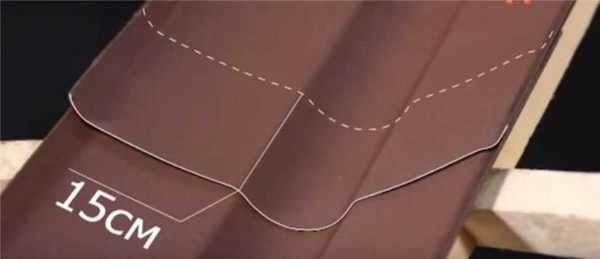

  1. Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
  2. Накрыть слуховое окно листами металлочерепицы
  3. Вдоль стенок слухового окна уложить уплотнитель
  4. На карнизный свес окна нужно прикрепить карнизную планку
  5. Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
  6. Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный монтаж конька металлочерепицы обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы здесь. Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

Видео о монтаже ендовы металлочерепицы

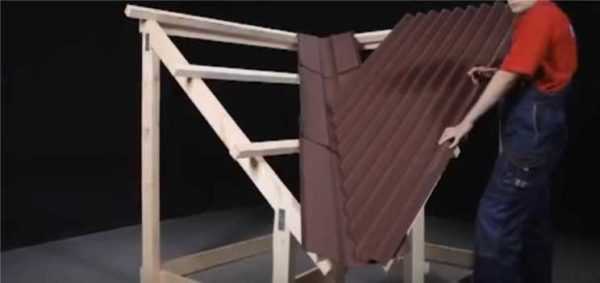

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

megabeaver.ru

Ендова на металлочерепице крыши: устройство, монтаж, укладка

Для монтажа прочной и долговечной кровельной системы из металлочерепицы недостаточно только приобрести и правильно закрепить само покрытие, также необходимо позаботиться об установке множества дополнительных элементов. Такие детали являются не просто декоративным дополнением, многие из них имеют защитные функции. В частности, в обязательном порядке при покрытии крыши декоративным материалом необходимо использование ендовы. Этот элемент позволяет создавать внешние и внутренние углы кровли, то есть делает конструкцию крыши более сложной, многогранной и эстетически привлекательной. Однако, основное его назначение сводится к тому, чтобы отводить воду с поверхности кровельной системы. Очень важно, чтобы ендова для металлочерепицы была правильно подобрана и закреплена. И для этого стоит знать, какими бывают подобные желоба, а также как грамотно производить их монтаж.

Разновидности ендов

Итак, ендова – это соединяющий элемент кровельного покрытия в виде угла или желоба. Устанавливается изделие на стыке двух скатов и является обязательной частью сложной крыши. В зависимости от расположения, они могут иметь различный вид. Принято выделять два подвида ендов по варианту установки и назначению.

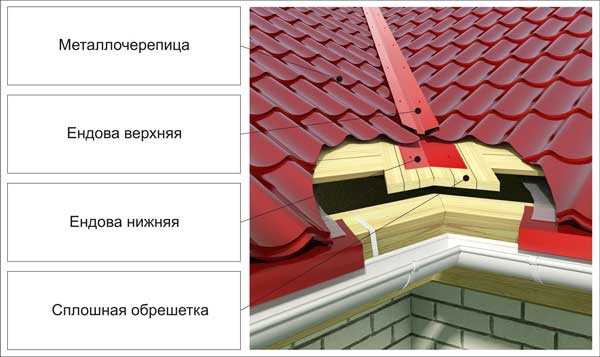

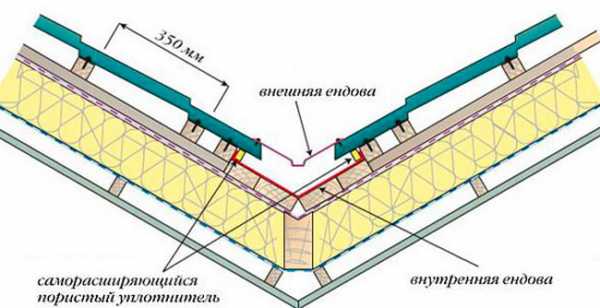

  1. Нижняя или внутренняя – обязательная деталь крыши из металлочерепицы. Оснащается она особыми подгибами на краях, благодаря которым вода не попадает в подкровельное пространство. Монтируется до начала установки основного покрытия.
  2. Верхняя или наружная – такой элемент обладает больше декоративной функцией, чем защитной и необходим для скрытия стыков металлочерепицы и придания им эстетического вида. Монтируется поверх финишного покрытия над нижней ендовой.

Важно! При монтаже верхнего желоба следует тщательно выбирать точку крепления, чтобы не нарушить целостность нижней пластины. Кроме деления по конструкции, также имеется классификация этого кровельного элемента по типу соединения скатов:

  • открытая – особенность данного элемента в том, что при попадании на него воды, жидкость без проблем удаляется самотеком, чаще всего устанавливается на кровельных системах простой формы и на скатах с небольшим углом наклона;
  • закрытая – такая деталь используется в том случае, когда места стыковки образуют острый угол, при этом сам элемент полностью закрывается кровельным покрытием, то есть листы металлочерепицы плотно соединены над ним;
  • переплетенная или сочлененная – имеет сходство с закрытой ендовой, то есть также металлочерепица располагается над ней, но при этом некоторые ряды материала переплетены между собой в местах стыковки.

Какой конкретно выбрать вариант зависит во многом от наклона ската крыши, читайте также: угол наклона кровли из металлочерепицы. При этом каждый вид имеет свои достоинства и определенные недостатки.

Особенности разных видов ендов

Прежде чем приступить к раскрытию такого вопроса, как устройство ендовы крыши из металлочерепицы, стоит рассмотреть основные положительные и отрицательные черты различных вариантов монтажа ендов.

  1. К преимуществам открытого желоба можно отнести то, что он позволяет имеющейся на кровле воде довольно быстро стечь вниз, кроме того, устанавливать такой элемент легко и просто. Так как осадки не скапливаются на крыше, а сразу же отводятся с нее, то можно исключить этап дополнительной гидроизоляции мест соединения металлочерепицы. Однако, открытый желоб не отличается высокой эстетичностью и презентабельностью, а, значит, говорить о роскошном виде строения не приходится. Такой вариант устройства ендовы отлично подойдет для строений простой конфигурации.
  2. Кровельная система с закрытой ендовой имеет более привлекательный облик. При этом важно учесть, что монтировать такой элемент намного сложнее, чем открытый вариант, кроме того, потребуется позаботиться о качественном гидроизоляционном слое.
  3. Переплетенная ендова отличается практически всеми теми же достоинствами и недостатками, что и закрытая. Конечно, монтировать данный элемент сложнее, чем два предыдущих вида, но внешний облик крыши со сочлененной ендовой выглядит респектабельно и необычно.

Выбор конкретного варианта во многом зависит не от желания владельцев, а от устройства кровельной системы. Изготавливается ендова на металлочерепице из листов металла, чаще всего, это оцинкованная сталь. Общим преимуществом для каждого вида ендов можно считать то, что они отличаются высокой прочностью и надежностью. Так как используемый материал имеет высокую защиту от коррозии, то эксплуатироваться даже в сложных погодных условиях элементы могут долгие годы. Конечно, все это верно лишь в случае грамотной установки каждого элемента финишного кровельного покрытия.

Монтаж ендовы

В целом можно сказать, что укладка ендовы металлочерепицы — это процесс, который легко можно выполнить самостоятельно. Разумеется, прежде чем приступить к его реализации, следует внимательно ознакомиться с технологией монтажа, а также с тонкостями и нюансами процедуры. Для работы понадобятся такие инструменты, как:

  • ножницы по металлу
  • рулетка, линейка и карандаш;
  • зажим жестянщика.

Всю деятельность по установке можно разделить на 5 этапов.

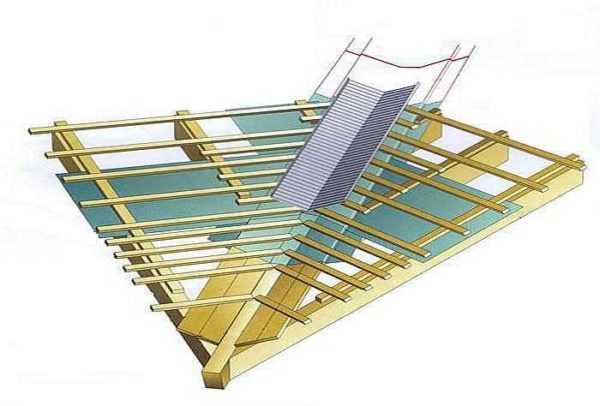

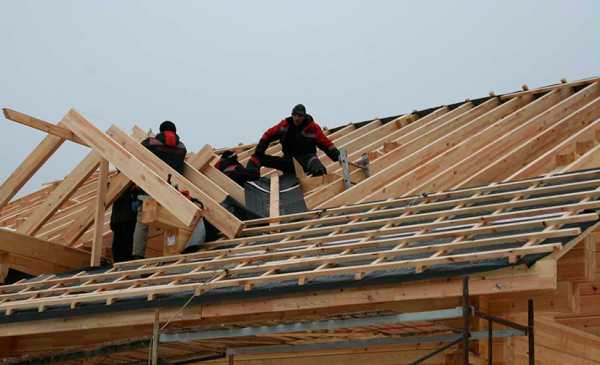

Монтаж обрешетки

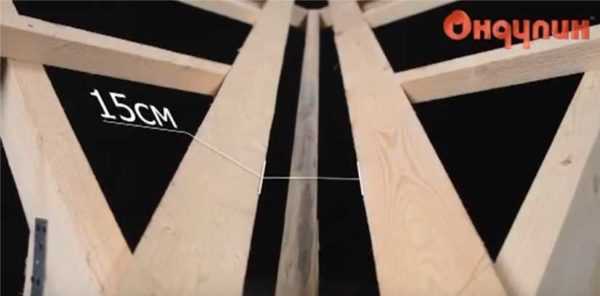

Первое, что необходимо сделать, до того, как начать монтаж ендовы при кровле металлочерепицей – это установить кровельную обрешетку. Особенность обрешетки в местах крепления ендовы в том, что в точке стыковке двух плоскостей кровельного покрытия она должна быть сплошной, то есть брус или доска стыкуются вплотную без зазоров. Также требуется уложить обрешетку таким же образом и там, где скат крыши примыкает к окнам чердака либо мансарды, так как и в этом месте потребуется установка ендовой планки. Параллельно краю желоба следует постелить доски, которые были бы дополнительно защищены от влаги и грибковых образований. Ширина подкладочного бруса должна быть такой, чтобы приблизительно 300 мм находилось непосредственно под ендовой, а толщина соответствует параметрам контробрешетки. Именно к этому брусу в последствии будет фиксироваться внутренняя ендова. Читайте также: обрешетка под металлочерепицу.

Укладка гидроизоляции

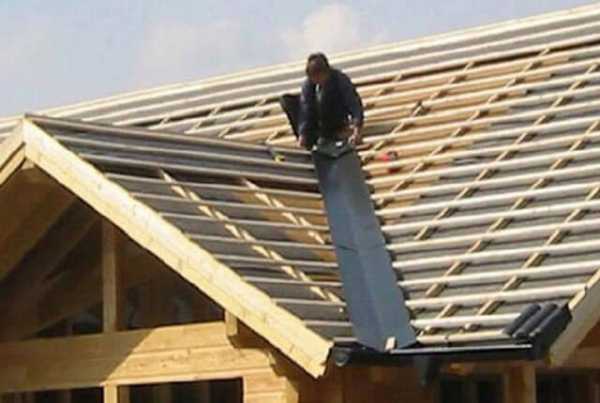

На данном этапе производится лишь дополнительная гидроизоляция непосредственно под желобом, так как основные гидро- и пароизолирующие слои располагаются под обрешеткой. Эти материалы могут укладываться как до этапа монтажа обрешетки, так и после того, как будет завершена работа по установке кровельного покрытия. Второй вариант подходит в том случае, если планируется мансардный или чердачный этаж. Что же касается гидроизоляции ендовы, то это процедура поможет избежать любых возможных протечек. Так как, если влага все же попадет в подкровельное пространство, то потребуется довольно много сил, чтобы произвести замену желоба, ведь в этом случае необходимо будет разобрать скаты, примыкающие к элементу с обеих сторон. Поэтому оптимальный вариант – это максимально защитить место стыковки кровельных покрытий. Итак, установка ендовы под металлочерепицу начинается с гидроизоляции. В качестве данного материала можно применять специальный ендовый ковер, который состоит из нетканого полотна, пропитанного модифицированным битумом. Ковер либо приклеивается при наличии клейкого слоя, либо прибивается гвоздями к обрешетке. Читайте  также: гидроизоляция кровли из металлочерепицы.

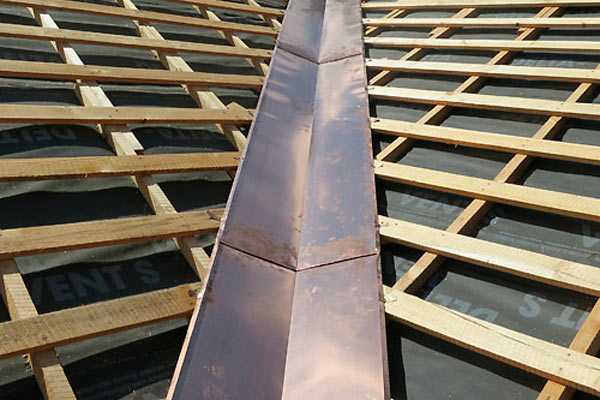

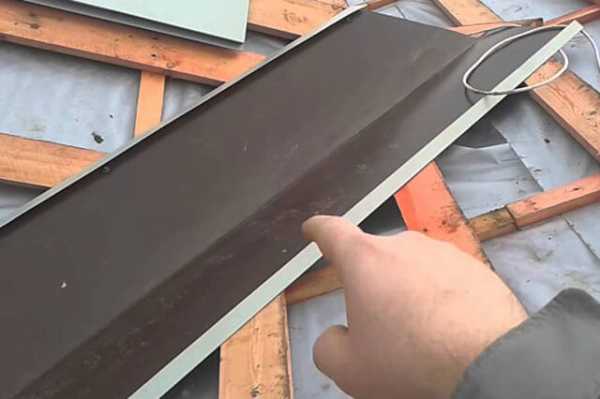

Установка нижней ендовы

Далее можно переходить к непосредственной установке ендовы. Нижняя или фальшендова имеет вид желоба, то есть металлическая пластина, согнутая под углом, который можно регулировать в соответствии с наклоном скатов. При этом края ее также загнуты внутрь, что исключает протекания воды мимо желоба. Стоит сказать, что ендова для металлочерепицы может быть гладкой либо рельефной, то есть покрыта специальной обсыпкой. Однако, рекомендуется выбирать именно гладкую пластину, так как на ней не будет скапливаться влага и мусор. Расположив желоб в месте постоянной установки, не стоит сразу же фиксировать его к обрешетке.

Важно! Желательно устанавливать элемент не по всей длине, а не доходя до крайней нижней точке 60-70 см. На этом участке затем закрепляется дополнительная ендова. Так работать с материалом будет намного проще. Также следует иметь в виду, что желоб из составляющих элементов должен укладываться внахлест, то есть с перекрытием в 10-20 см. При этом пластина, располагающаяся ниже, должна быть заведена под деталь, расположенную выше. Если требуется разрезать желоб или загибать его края, то следует использовать соответствующие инструменты, то есть ножницы по металлу и зажим жестянщика. Когда работа по монтажу завершена, то есть все детали четко подогнаны по размерам и зафиксированы на гвозди или саморезы согласно инструкции, следует проложить универсальный уплотнитель справа и слева ендовы.

Фиксация металлочерепицы

Монтаж кровельного покрытия из металла производится в соответствии с заранее составленным проектом. Читайте также: устройство кровли из металлочерепицы.

Монтаж верхней ендовы

Верхняя планка монтируется на завершающей стадии всех работ. Этот элемент является больше декоративным и в некоторых случаях может и вовсе не устанавливаться. То есть такая ендова должна лишь прикрыть внутренний желоб. В связи с этим она не имеет столь большой прочности, а по внешнему виду идентична с основным кровельным покрытием. Конечно, несмотря на ее декоративность, фиксировать ее следует тщательно, соблюдая необходимый нахлест в 10-15 см и качественно закрывая места прилегания к металлочерепице.

Таким образом монтаж ендовы при кровле металлочерепицей считается завершенным. Остается только правильно ухаживать за планками, очищать их от скопившегося мусора, а при необходимости обновлять верхний слой защитными составами. На таком материале не стоит экономить, так как именно на желоба приходится вся основная нагрузка, оказываемая осадками. Поэтому при выборе важно уделить внимание качеству данных элементов. Ендовы необходимы практически для всех типов крыш, но прежде чем приступить к их устройству, стоит тщательно продумать план их расположения, создать проект и затем действовать согласно документации.

Видео по теме:

Посмотрите еще статьи:

kryshagid.ru

установка на кровлю под металлочерепицу, устройство, размеры, вывод на скат, как сделать и установить

Содержание:

Количество элементов кровельной конструкции напрямую зависит от ее сложности: чем сложнее форма, тем больше элементов включено. Для классической двускатной крыши свойственны два ската, соединенные одним ребром. Характерной особенностью многощипцовой крыши можно назвать наличие нескольких коньков и образование углов между плоскостями, причем углы могут быть и внешними, и внутренними. Последние принято называть ендовами. Что такое ендова кровли, и какие существуют правила ее монтажа полезно знать тем, кто только начинает познавать основы кровельного мастерства.


Описание ендовы

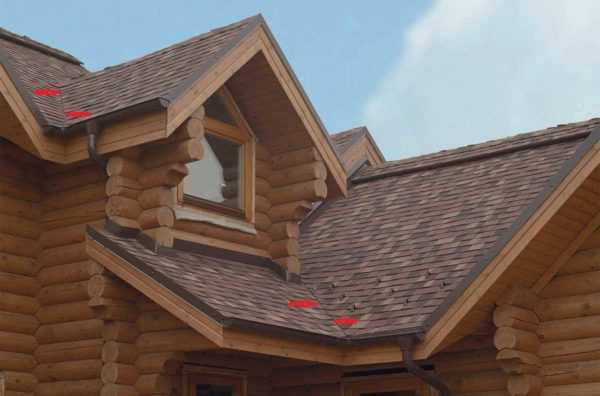

Смежные кровельные скаты многощипцовой крыши в месте сопряжения образуют внутренний угол. Этот функциональный элемент кровельной конструкции называется ендовой. Наличие указанной детали значительно усложняет проектирование крыши, ее монтаж и эксплуатацию.


Основным назначением ендовы можно назвать следующее:

  • Образование правильного угла между смежными скатами.
  • Сбор и перемещение воды от осадков и таяния снега. Благодаря образованию внутреннего угла водяной поток не растекается по крыше, а направляется в водосточную систему.
  • Накопление снежной массы. Угол между скатами способствует накоплению снега, что приводит к увеличению нагрузки на стропильную систему.

Все эти функции говорят о том, что устройство и размеры ендовы должно рассматриваться еще на этапе проектирования с учетом повышенной нагрузки от большого скопления воды и снега.

Разновидности доборных элементов

Многощипцовая крыша является сложной конструкцией, так как в ее состав входит несколько скатов и коньков, а также ендов. Разжелобок, образующийся в месте примыкания наклонных поверхностей, довольно часто становится местом протечек при неправильном выполнении монтажа ендовы.

В зависимости от устройства выделяют несколько видов ендовы:

  • Открытый вариант предполагает установку специального желоба в открытом стыке между двумя скатами. Такие ендовы считаются самыми простыми, применяются чаще всего на крышах, имеющих небольшой уклон.
  • Закрытые ендовы отличаются плотно прилегающими скатами и отсутствием зазора. Такие элементы можно увидеть на кровле, скаты которой имеют большой угол наклона.
  • Переплетенной называют ендову, устроенную между двумя скатами, на которых листы кровельного материала переплетаются друг с другом. При этом внутренний угол надежно защищен от проникновения воды.


Установка ендовы под металлочерепицу подразумевает монтаж нескольких элементов: усиленная гидроизоляция, внутренняя планка, которая защищает стык смежных стыков от проникновения влаги, и декоративная деталь для эстетичного внешнего вида.

Особенности монтажа ендовы при кровле металлочерепицей

В тех местах, где соединяются кровельные скаты многощипцовой крыши, отмечается высокий риск проникновения талой и дождевой воды. Объясняется это сложностью укладки гидроизоляционного материала на этом участке. Помимо этого на разжелобок оказывает давление нарастающая снежная масса в зимнее время.

Эти факторы требуют выполнения особых правил устройства ендовой под металлочерепицу:

  • Для равномерного распределения нагрузки от кровельного материала и снежной массы необходимо монтировать сплошную обрешетку в местах стыковки скатов многощипцовой кровли.
  • Также в месте сопряжения отдельных частей необходимо провести работы по дополнительной гидроизоляции. Это поможет предотвратить проникновение талой и дождевой воды в ендову. Усилить гидрозащиту помогает оборудование специального влагостойкого подкладочного ковра.


Перед тем, как установить ендову металлочерепицы, требуется основательно разработать конструкцию, чтобы в результате не выявилось недочетов, которые могут стать причиной протечек кровли. Помимо этого, следует правильно рассчитать вес кровельного материала, так как для более тяжелого покрытия требуется усиленная обрешетка.

Правила выбора комплектующих частей

Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.

Все комплектующие элементы должны отвечать определенным требованиям:

  • Они должны соответствовать материалу, используемому для покрытия кровли.
  • Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.
  • Все комплектующие для металлочерепицы должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.


Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.

Установка и устройство ендовы

Начинающие мастера-кровельщики не всегда знают, как правильно выполнить вывод ендовы на скат кровли из металлочерепицы, чтобы эксплуатация не сопровождалась образованием протечек. Практика показывает, что технология не представляет особых трудностей при соблюдении правил и наличия необходимых инструментов и материалов.

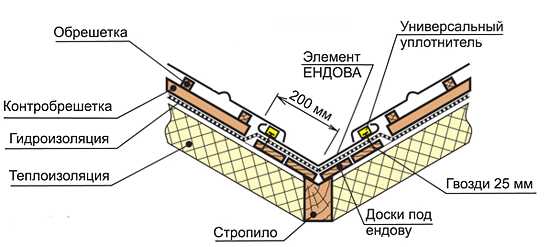

Монтаж ендовы при кровле металлочерепицей проходит непосредственно в процессе укладки материала при помощи определенного набора инструментов. Для работы понадобится шуруповерт и саморезы, ножницы по металлу и специальная планка, гидроизоляционный материал и герметик.


Процесс выглядит следующим образом:

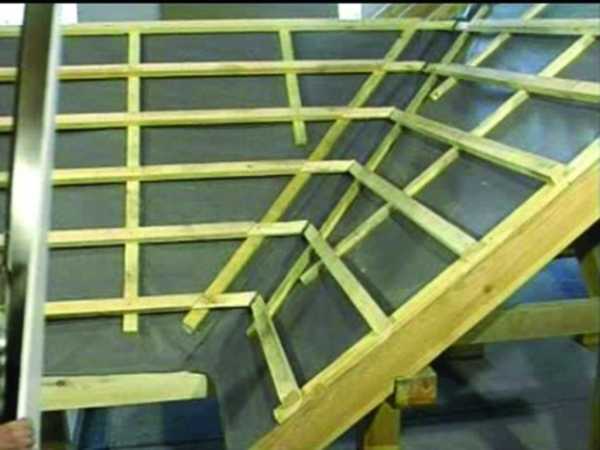

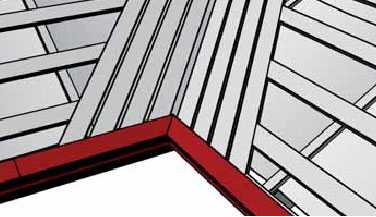

  • В месте монтажа ендовы кровли усиливают обрешетку, используя обрезную доску сечением 4*15 см.
  • Обрешетку застилают гидроизоляционным материалом, для большей защиты можно уложить несколько слоев.

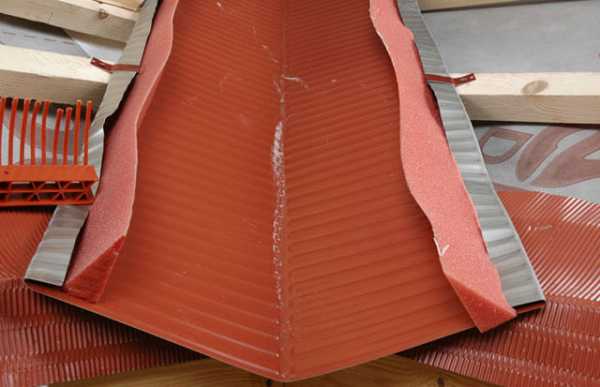

  • Далее выполняют фиксацию внутренней планки разжелобка, с помощью оцинкованных шурупов.
  • Укладывают кровельный материал, промазывая зазор в месте стыка силиконовым герметиком.
  • В завершении монтируют верхнюю ендову, закрепляя ее кровельными саморезами, на которых имеются специальные прессшайбы.

Соблюдение технологии при решении вопроса, как сделать ендову из металлочерепицы, поможет создать надежную защиту внутренних углов сложной кровли от талой и дождевой воды, а также не допустит деформацию стропильной системы при повышенных нагрузках.



kryshadoma.com

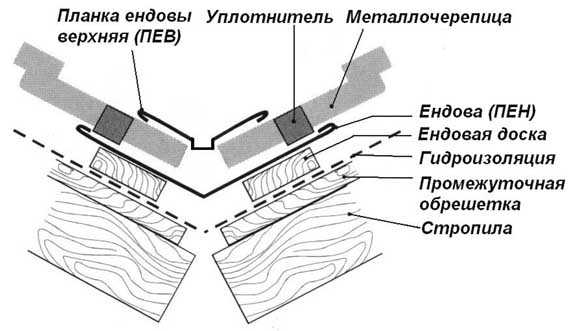

Устройство ендовы крыши из металлочерепицы: монтаж

Ендова́ в строительной терминологии – это внутренний угол, образуемый двумя взаимно пересекающимися плоскостям крыши. Другие названия – яндова, разжелобок, котловина, ендовка, выстилка. Название происходит от наименования сосуда с желобком-носиком для направления потока жидкости. Ендова для металлочерепицы и профнастила исполняет функцию отвода осадков с прилегающих скатов крыши.

Тяготы и невзгоды ендовы

Ендова – один из самых ответственных узлов крыши. Как показывает практика, ендовы текут чаще всего на крышах с покрытием из металлочерепицы или профнастила. Обычные воздействия в виде дождя, снега, ветра, которым подвергаются все участки крыши, ендова испытывает в двойном размере. Во время сильного дождя вода в ней бурлит как в настоящем горном ручье, снегопад оставляет заносы и снежные мешки, ветер стремится оторвать края листов и задуть под покрытие. Кроме того, при резком понижении температур в зимнее время образуется лёд, который расширяясь, может деформировать края покрытия на примыканиях. В разжелобке бывает сложно обеспечить непрерывный поток воздуха от карниза к коньку для вентиляции кровли. Эти и многие другие «сюрпризы» заставляют более внимательно рассмотреть нюансы устройства ендовы. Для того чтобы получить надёжный и долговечный узел ендовы, нужно выполнить три её желания:
  1. Установить её прочно и безопасно.
  2. Дать ей возможность дышать.
  3. Не пренебрегать ухаживанием.
Важно! Не нужно усложнять ендове жизнь, избегайте встречи ендовы с трубой. Встреча фатальна для обоих. Перед началом устройства дымоходов и вентшахт, убедитесь, что они не выйдут на кровле близко к разжелобкам.

Не стоит прогибаться под изменчивый мир

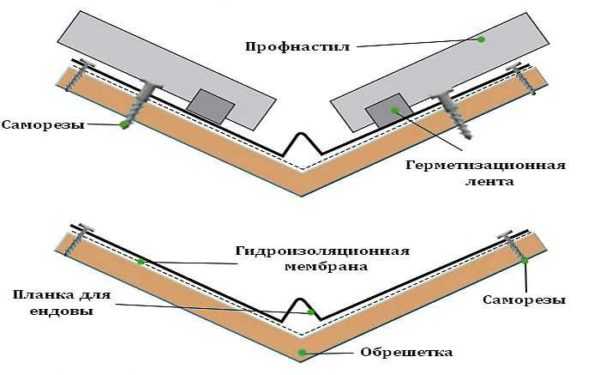

Одна из частых причин протечек крыш из профнастила и металлочерепицы в ендовах – излишний прогиб и затекание воды в образующиеся щёлки, поэтому важно исключить ненужную деформацию ендовы. Поскольку нагрузка, действующая на ендовы, весьма зависит от уклона и длины скатов крыши, климатических особенностей региона и некоторых других усложняющих факторов, существует несколько основных вариантов устройства обрешётки в ендове. В случае если уклон крыши более 30 градусов, длина разжелобка не более 4 метра, а природа не балует район строительства снегопадами и ливнями, можно выполнить такую же обрешётку, как и на рядовых участках кровли. Но это очень редкий случай, скорее, исключение из правил. Если уклон менее 30 градусов, а снег в регионе строительства не редкость, следует выполнить монтаж дополнительных брусков между основными брусками обрешётки на расстоянии до 0,8 метра от оси разжелобка. При условии устойчивого снежного покрова в зимнее время, а также при длине ендовы более 5 метров, необходимо устройство в ендове сплошного настила из досок. Если доски не поставить, то под воздействием веса снега, льда, в летнее время под ливневым напором воды, ендовая планка может немного, буквально на миллиметры, прогнуться. Этого будет достаточно для попадания воды под уплотнитель, и гидроизоляционная плёнка может не сработать. Монтаж досок выстилки нужно вести вдоль ската крыши, оставляя между досками зазор 20 мм.

Свежее дыхание ендовы

Выполнить устройство вентиляции подкровельного пространства в области ендовы весьма не просто. В случае с разреженной обрешёткой, циркуляция воздуха более-менее обеспечивается. Если речь идет о сплошном настиле, то кроме зазоров между досками сплошного настила, нужно правильно уложить в ендове гидроизоляционную плёнку. Существует два основных узла, определяющих места устройства гидроизоляционного барьера. Один узел, предложенный в Своде правил по проектированию и строительству, предусматривает монтаж гидроизоляционной плёнки ПОВЕРХ досок сплошного настила. Получается, что конденсат, образующийся на внутренней поверхности стального листа, будет скатываться по поверхности гидроизоляционной плёнки и удаляться. А вот доски сплошного настила могут быть влажными под воздействием паров конденсата под гидроизоляцией. В этой ситуации поможет монтаж супердиффузионной мембраны на участке ендовы. Например, все рядовые участки крыши покрываются обычной гидроизоляционной плёнкой, а участок ендовы выполняется с применением супердиффузионной мембраны. Кстати, в случае непосредственного контакта «утеплитель гидроизоляция», когда нормальный воздушный зазор между пленкой и утеплителем не может быть обеспечен, проектом изначально предписывается применение супердиффузионной мембраны по всей площади кровли. Такой тип материала, как правило, является трехслойным и микроперфорированным. Размер и форма перфорации таковы, что позволяют проходить через них молекулам пара, но задерживают молекулы воды. Необходимо отметить, что супердиффузионные мембраны – материал двухсторонний, и очень важна его установка правильной стороной «навстречу всем парам». Другой способ, изложенный в инструкциях по монтажу, рекомендует устройство гидроизоляционного слоя под досками сплошного настила. Возможность нормальной вентиляции зависит в этом случае от длины скатов. Такой способ подойдёт при устройстве холодного (неэксплуатируемого) чердака. Поскольку даже при зазоре 20 мм между досками настила, свободного обдувания воздухом деревянных конструкций не предвидится, доски будут неминуемо влажные от конденсата. Чтобы избежать этого, поверх досок сплошного настила, под металлический фартук следует закрепить дополнительный слой супердиффузионной мембраны.

Ендовые планки

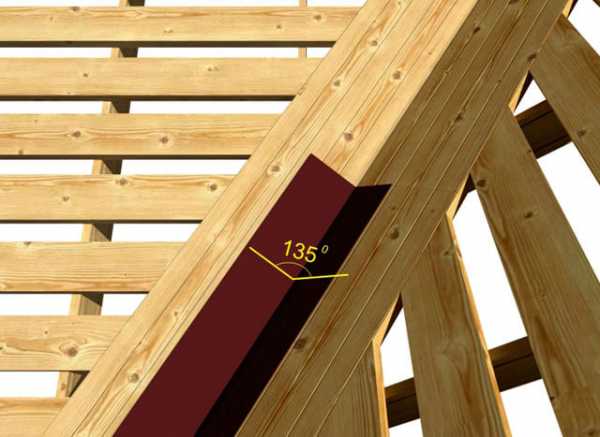

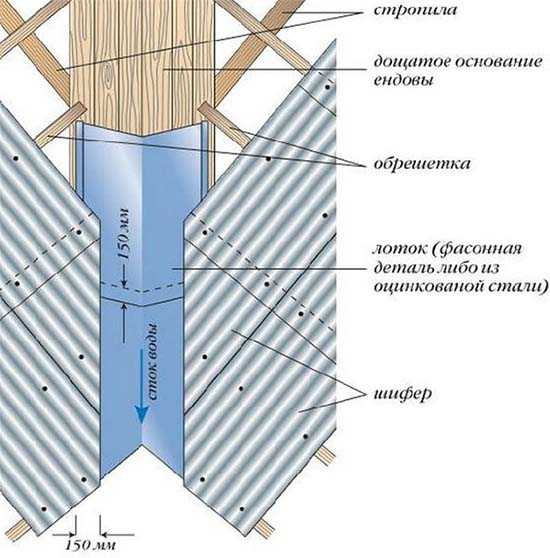

Планка для ендовы, или разжелобок, выполняется из плоского листа оцинкованной стали с полимерным покрытием. Этот элемент, в особенности при отсутствии сплошного настила, следует приобретать из листа толщиной не менее 0,7 мм. Ширина планки зависит от длины ендовы и ширины выстилки. Производители профнастила и металлочерепицы предлагают стальные разжелобки с шириной полки от 300 до 600 мм. Минимальную ширину желоба рекомендуется применять при длине ендовы не более 4 метра и при простых скатах (без усложняющих факторов). В идеале, нахлест металлочерепицы над стальным фартуком должен составлять не менее 250 мм. С профнастилом та же история. Поскольку по желобу во время дождя стекает большое количество воды, и чем длинее ендова, тем воды больше, узкие ендовы рискуют не справиться с потоком. Размер верхней накладки не столь важен, поскольку она несет в себе лишь декоративные функции.

Пошаговая инструкция

  1. Перед началом монтажа следует убедиться в целостности пароизоляционного слоя.
  2. Выполнить устройство сплошного настила из досок.
  3. Настелить гидроизоляционный слой поверх досок сплошного настила. Монтаж гидроизоляционной пленки в ендове следует вести вдоль ската снизу вверх. Стыки полотен рулона нужно выполнять Нахлестом 100–150 мм, соединяя полотна при помощи двухсторонней клеящей ленты.
  4. При необходимости, поверх основного контура гидроизоляции в разжелобке следует раскатать и закрепить на двустороннюю клеящую ленту дополнительный слой супердиффузионной мембраны.
  5. Выполнить монтаж крючков для крепления водосточной системы, если таковая предусмотрена.
  6. Закрепить карнизные элементы, не забывая, что гидроизоляцию следует напустить НА карнизную планку.
  7. Снизу вверх произвести монтаж стальных листов разжелобка. При это можно использовать и кровельные самонарезающие винты, и оцинкованные гвозди, и кляммер. Нахлёст листов разжелобка между собой по вертикали 200–300 мм. Можно выполнить лежачий фальц. Фартук также следует выводить поверх карнизных элементов. Выступающие края желоба следует аккуратно обрезать ножницами по металлу, срез листа обработать ремонтным покрасочным составом.

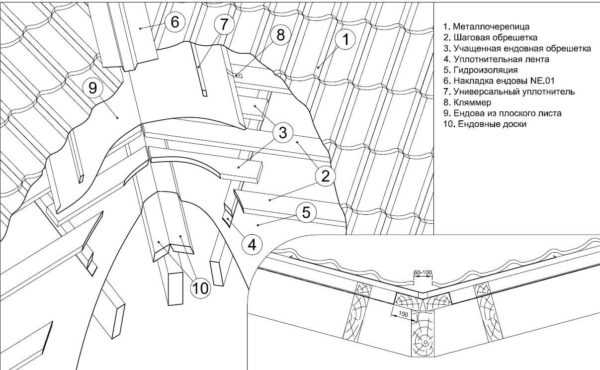

  1. Смонтировать все цельные листы металлочерепицы или профнастила на прилегающих к ендове скатах.

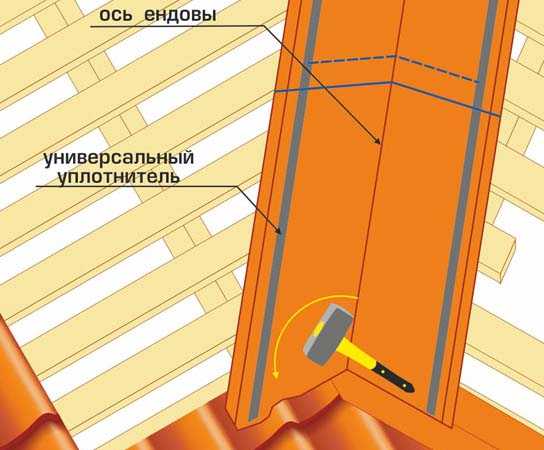

  2. На готовом стальном разжелобке маркером нанести линии разметки на расстоянии 100 мм от оси внутренней грани в каждую сторону.

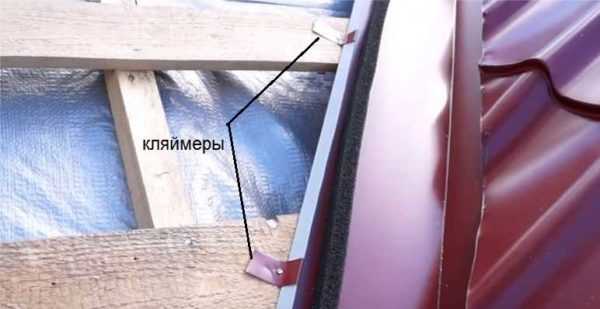

  3. Через 30 мм с внешней стороны от размеченных линий, закрепить универсальную уплотняющую ленту.
  4. Измеряя расстояния от линии соединения с цельным листом и маркировочной линией ендовы, обрезать листы металлочерепицы или профнастила. Монтаж элементов нужно вести один за одним. Нахлест листа профнастила на металлический фартук ендовы должен быть не менее 250 мм.
При желании, поверх стыка можно установить декоративную накладку. Это необязательно, но если срез профнастила или металлочерепицы получился неровным, то декоративная накладка поможет.
Не следует устанавливать уплотнители под верхнюю планку ендовы.

Уход за ендовой

Для того чтобы ендова исправно выполняла свои функции отвода осадков, за ней нужен уход.
  1. Главное очищать разжелобок и ближайшую водоприемную воронку, по мере необходимости, от мусора, листвы, посторонних предметов.
  2. Производить регулярный осмотр, и при необходимости периодически восстанавливать уплотняющие прокладки.

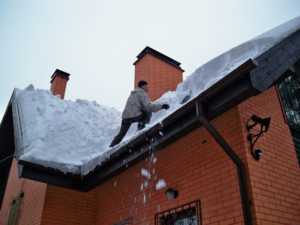

  3. Бережно очищать кровлю от чрезмерного скопления снега.

prokryshi.ru

зачем нужна, видео монтажа по шагам

Металлочерепица позволяет быстро и недорого выполнить кровлю. Ее рекомендуется монтировать по технологии, поскольку она представляет собой конструктор с комплектом крепежных и доборных деталей. Одним из этапов укладки является ендовый узел.

Оглавление:

  1. Особенности разжелобка
  2. Способы оформления
  3. Пошаговая инструкция по установке

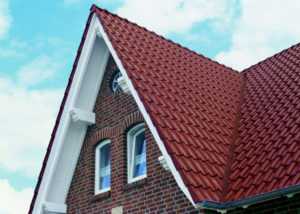

Что такое ендова?

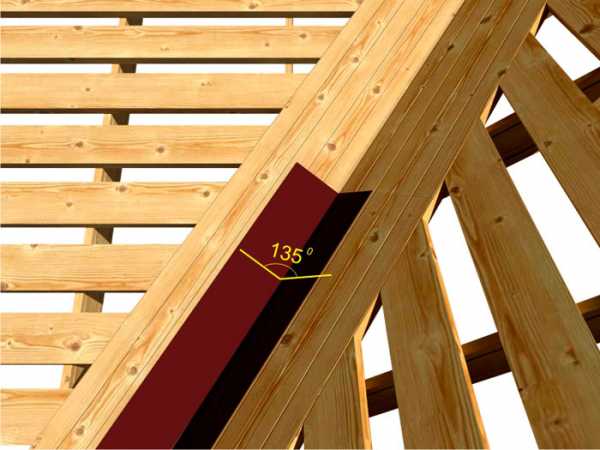

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

3. Переплетенный. Выполняется только при укладке мелкоформатного или гибкого кровельного материала. При работе с металлочерепицей не используется.

Пошаговая технология монтажа

Производители рекомендуют руководствоваться стандартными правилами, которые гарантируют герметичность внутренних стыков смежных скатов.

1. Гидроизоляция и контробрешетка.

Нижнюю ендову правильно монтировать одновременно с укладкой гидроизоляции по стропилам смежных скатов и набивкой контробрешетки. Изоляцию выбирают в зависимости от теплопроводности покрытия. Для металлочерепицы лучше подходит антиконденсатная или супердиффузная пленка. Полосы раскатываются горизонтально и обрезаются так, чтобы они перекрывали ендову и заходили на соседний скат. По стыкам пленка склеивается двухсторонним скотчем. Предложенная технология позволяет обходиться без дополнительной полосы гидроизоляции, которая является обязательным элементом ендового ковра при работе с традиционными кровельными материалами.

Рейки контробрешетки подрезаются с заходом на проем расположения листа ендовы на 10-15 см. Разметка выполняется по размеру ширины купленного желобкового профиля. В образовавшейся нише вдоль накосной стропилы уголком набивают рейки контробрешетки на каждом скате.

На скатах контррейка набивается поверх гидроизоляции, а на ендовом стыке пленка накладывается на контробрешеточную рейку с заходом на смежный скат. Укладка косичкой позволяет надежно защитить стык от проникновения влаги. Прибивается степлером к внешней боковой или верхней поверхности контрреек.

2. Обрешетка.

После монтажа нижнего профиля ендовы его загибы не должны упираться в обшивку кровли. Обрешеточный брусок под ендовую планку и на скатах делается на разном уровне. Если кромка желобка будет выступать над несущим каркасом, металлочерепица не ляжет плотно на рейку.

Размер ступеньки между верхней поверхностью обрешетки ендовы и скатов должен быть равен высоте отбортовки листа нижнего разжелобка. На контррейках, набитых на стропила, по разметке при помощи стамески выбираются пазы глубиной 1 см для утапливания обрешеточной доски. Производитель рекомендует применять в качестве несущей рейки для нижнего профиля широкие (100 мм) доски, которые станут альтернативой сплошной обрешетке. Они будут прочной основой для металлического желоба и не дадут ему провисать при нагрузках от скопившегося снега.

3. Нижняя ендова.

Крепится после установки капельника и отливов водосточной системы, но перед прикручиванием металлочерепицы. Нижний край плиты подрезается по форме угла. На краях делают аккуратную отбортовку, что сделает ее эстетически привлекательной. Ендова позиционируется так, чтобы она выходила на горизонтальный желоб водостока на 2 см.

Закрепляются листы при помощи кляймеров к контробрешетке. Крутить саморезы через плиты категорически запрещается. Целостность нижней ендовы – гарантия отсутствия протечек.

Если длина разжелобка больше размера стандартных листов, продольную состыковку делают путем нахлеста в 10 см. Установка нескольких планок выполняется снизу вверх. Каждая последующая накладывается на нижнюю. В участках сочленения допускается вкручивание саморезов через профиль в контробрешетку только по верхнему торцу, который перекрывается нахлестом верхнего элемента. По окончании бортики прижимаются (выравниваются) до уровня обрешетки.

4. Приклеивание уплотнителя.

Форма металлочерепицы не позволит ей плотно прилегать к прямой отбортовке желобка. В подкровельное пространство будет попадать мусор и влага. Важным элементом технологии монтажа нижней ендовы является боковой уплотнитель (в виде клейкой ленты). Размещается вдоль бортиков профиля изнутри с двух сторон. Продается бобинами и крепится цельным куском по всему периметру нижней ендовы. Мягкий и упругий материал ленты повторяет волнистое покрытие и закрывает образовавшиеся щели.

5. Установка верхней декоративной планки и уголков.

После завершения укладки металлочерепицы внешний вид разжелобка не будет выглядеть законченным. Для эстетического оформления ендовы размещают планки или уголки. Они крепятся при помощи оцинкованных саморезов с резиновыми прокладками к металлопрофилю в верхнюю волну. Уголки монтируются вдоль каждой кромки, оставляя нижнюю ендову крыши открытой.

stroitel-list.ru

устройство, монтаж своими руками, фото, видео

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

Содержание статьи

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

Соединение стропил

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

Обрешетка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

  • Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

    Обрешетка делается в два раза чаще

  • Под профлист, шифер, керамическую черепицу прибиваются продольные доски — вдоль всего стыка. Ширина досок — не менее 100 мм, прибивают вплотную по две-три с каждой стороны. Ширина зависит от размера выбранной подложки.

    Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

  • Под ондулин нужны две доски шириной не менее 100 мм. Но в этом случае они должны располагаться на расстоянии 15 см одна от другой. В образовавшийся проем укладывается ендовный желоб.

    Под ондулин между двумя досками должен быть зазор в 15 см

  • При монтаже мягкой кровли обрешетка на скатах сплошная, так что тут никаких особенностей нет.

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

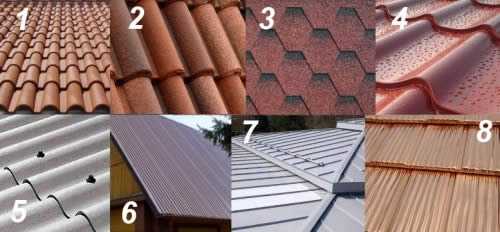

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу  в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

  • специальными саморезами ближе к краю;
  • кляймерами за бортик.

    Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается  так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.


Особенности вывода ендовы над слуховым окном смотрите в следующем видео.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

  • Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.

    Открытая ендова из профнастила

  • Закрытый. Профнастил отрезается строго по линии середины ендовы, стыкуется практически без зазора. Никаких дополнительных элементов не требует.
  • Переплетенный. Сложный для самостоятельного монтажа способ. Пространство ендовы перекрывается листами материала, которые заходят на другую сторону поочередно. Этот способ с жесткими покрытиями практически не используется, так как больше пригоден для мягкой кровли.

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Черепица

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

Второй вариант устройства ендовы с черепицей.

Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой).  Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного,  все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

stroychik.ru

Монтаж ендовы при кровле металлочерепицей

Монтаж ендовы под металлочерепицу

Данная статья позволяет узнать, как правильно сделать ендову крышу, а также узнать нюансы в строении и использовать советы профессионалов.

При строении дома учитывается не только практичность и длительность срока службы материалов, но и внешний вид готового здания. Для достижения необычного вида сооружения необходимо выполнение сложных элементов, например конструирование ендовой крыши под металочерепицу.

Ендова как элемент крыши

Ендовые крыши состоят из множества плоскостей,которые соединяются между собой под различными углами. Ендова –это наличие угла между двумя скатами крыши.

Проектированием такого вида крыши должен заниматься профессиональный строитель.Допускание даже незначительной ошибки может привести к протечке крыши и даже смещения всей системы строения. Чаще всего ендовые крыши покрывают черепицей металлической.

Различают некоторые виды ендовы:

  • Открытая ендова – вода имеет свойство стекать с крыши самостоятельно с помощьюжелобков. Открытая ендова имеет гидроизоляцию такую же, как и обычные скатные крыши.
  • Ендова закрытая – кровельный материал полностью закрывает крышу. Чаще всего предусматривается при скате крыши крутом.
  • Ендова перемешанная имеет характеристику закрытой ендовы, только материалы имеют свойство переплетаться между собой.При строении такого вида ендовы,панели которые используются для кровли переплетаются или имеют соединительную стыковую деталь.

Подготовительные работы по монтажу

Схему будущей крыши следует разработать еще на начальной стадии проектирования здания. В это же время необходимо определится с выбором типа ендовы. Тип зависит от материала для кровли.

Перед тем как начать монтажные работы необходимо проверить прямоугольность скатов на наличие перекосов. Наличие перекосов может очень усложнить работу по монтажу.

Необходимо все деревянные элементы обработать антисептическим средством для дерева. Потому что после монтажа кровельного покрытия это невозможно будут сделать.

Необходимо сделать необходимый расчет материала кровельного для крыши. Приготовить все необходимые инструменты для работы.

Проектирование ендового покрытия

Некоторые рекомендации для проектирования ендовой крыши:

  • При проектировании следует учитывать, что чем сложнее вид крыши и ее форма, тем труднее будет ее монтаж. И наоборот меньшее количество скатов на крыше позволяет без трудностей построить конструкцию.
  • При строительстве крыши с большим количеством ентов,необходимо сделать план крыши с учетом параметров сооружения
  • Для правильного проекта крыши нужно всю постройку разделить на прямоугольники.
  • В тех местах, где происходит соединение главного помещения с пристройками, будет лежать черта ендовы.

Для начала проектирования необходимо сделать чертеж всего здания. Строение каркаса ендов подразделяется на несколько типов: с нижней планкой и верхней. Планка нижняя строится в том случае, когда отрицательный угол образуется на стыке. Этот угол называетсяразжелобок, он служит для стека влаги с крыши. В проекте крышинижняя планка должна указываться заранее.

При проектировании следует места, в которых будет монтироваться ендова, дополнительно укрепить деревянными брусьями.

Что потребуется для монтажа?

При строительстве ендовой крыши необходимы следующие инструменты:

  • Измерительная рулетка
  • Карандаш
  • Шнур обивочный
  • Шпатель небольшой формы
  • Молоток
  • Нож кровельный
  • Фен строительный средней мощности
  • Пистолет клеевой
  • Гвозди
  • Деревянные брусья
  • Инструмент, с помощью которого огибают кромки
  • Материал для гидроизоляции
  • шуруповерт
  • саморезы
  • станок для резки метала
  • линейка
  • заклепки стальные
  • уровень

Инструменты должны быть хорошего качества, ведь успех выполнения работы во многом зависит от качества инструментов.

Монтаж ендовы под металлочерепицу. Пошаговая инструкция

монтаж необходимо проводить с использованием саморезов которые выпускаются с резиновыми накладками, этопредотвратит попадание воды.

Этапы работ

  • монтировать желобок на настил необходимо до того как набивается обрешетка. Перед началом установления ендовы следует сделать настил деревянный под желобок,для этого применяется обрезная доска,обработанная антисептическим средством.
  • Проведение гидроизоляции крыши – можно использовать материал рубероид
  • Необходимобоковые кромки металлического желобка отогнуть, что бы получился угол 90 % и спрофилировать их на деревянному бруску
  • Необходимо согнуть по центральной оси желобок намного больше, нежели угол ендовы.
  • Желобок монтируется в порядке сверху вниз. Обрезая желобок нужно предусматривать расстояние для желоба водосточного,примерно 5 см.
  • Используя металлические скобки желобок необходимо закрепить.Что бы избежать сдвижения ,желобок необходимо прибить гвоздями к настилу.
  • Последующий нахлест должен быть более 10 см. при монтаже ребра необходимо совместить.
  • Аккуратно необходимо приклеить защитную полосу к краю желоба. Эти специальные полосы имеют смазку, которая обладает влагоотводящим свойством.
  • Производится настил на поверхность металочерепицы

Монтаж верхнего слоя ендовы делается, как и нижний слой. Но крепленым основанием в этом случае выступает металочерепица. Крепление происходит с помощью саморезов с резиновыми накладками.

Ендова является самым уязвимым местом на крыше, она должна иметь соответствующую защиту от природных явлений. Для этого используется рулонные настилы для ендовы.Укладку таких покрытий необходимо производить в несколько слоев,поперечно всей площади ендовы.

Преимущества ендового настила

  • Внутренние изгибы имеют хорошую защиту
  • Снижение негативного воздействия окружающей среды
  • Эстетический вид улучшается
  • Гарантированноеотсутствие протечек

Некоторые рекомендации по монтажу ендовой крыши

  • Необходимо качественно клеить ленты, герметизирующие — это предотвратит попадания мусора и воды
  • Обрешетку следует устанавливать, начиная снизу на капельники.
  • Следует проверить,что бы кровельный настил прилегал очень плотно к ендовым планкам

Советы профессиональных строителей

  • Скрывать недостатки ендова можно с помощьюфальшь – ендовы, она крепится через каждые 40см.
  • Монтаж ендовы следует проводить вместе с остальными работами, не следует откладывать эту работу на длительный срок
  • В тех случаях,когда угол ската получается почти плоским необходимо положить дополнительный слой гидроизоляции
  • Материал для ендова должен прочным, прочнее, чем сам настил кровельный
  • Если в качестве кровли используется металочерепица необходимо использовать уплотнитель саморасширающийся
  • Не стоит монтировать гидроизоляцию ендовы, если еще не проложен первый ряд материала для кровли.
  • Тип закрытой ендовой имеет более привлекательный вид
  • Основа под конструкцию должна быть прочной
  • Для качественной защиты следует использовать гидроизоляционный материал в несколько слоев
  • Не стоит монтировать ендовую крышу в дождливую погоду

Придерживаясь советов специалистов монтаж ендовы вполне под силу выполнить самостоятельно, но для этого необходимо иметь строительный опыт.

Кровля крыши,выполненная качественно по правильно разработанному проекту будет служить длительное время. Крыши с применением ендовы имеют очень необычный вид, который предает зданию очень красивый и завершённый вид.

Три желания ендовы для металлочерепицы

Ендова́ в строительной терминологии – это внутренний угол, образуемый двумя взаимно пересекающимися плоскостям крыши. Другие названия – яндова, разжелобок, котловина, ендовка, выстилка. Название происходит от наименования сосуда с желобком-носиком для направления потока жидкости. Ендова для металлочерепицы и профнастила исполняет функцию отвода осадков с прилегающих скатов крыши.

Тяготы и невзгоды ендовы

Ендова – один из самых ответственных узлов крыши. Как показывает практика, ендовы текут чаще всего на крышах с покрытием из металлочерепицы или профнастила. Обычные воздействия в виде дождя, снега, ветра, которым подвергаются все участки крыши, ендова испытывает в двойном размере. Во время сильного дождя вода в ней бурлит как в настоящем горном ручье, снегопад оставляет заносы и снежные мешки, ветер стремится оторвать края листов и задуть под покрытие. Кроме того, при резком понижении температур в зимнее время образуется лёд, который расширяясь, может деформировать края покрытия на примыканиях. В разжелобке бывает сложно обеспечить непрерывный поток воздуха от карниза к коньку для вентиляции кровли. Эти и многие другие «сюрпризы» заставляют более внимательно рассмотреть нюансы устройства ендовы. Для того чтобы получить надёжный и долговечный узел ендовы, нужно выполнить три её желания:

  1. Установить её прочно и безопасно.
  2. Дать ей возможность дышать.
  3. Не пренебрегать ухаживанием.

Важно! Не нужно усложнять ендове жизнь, избегайте встречи ендовы с трубой. Встреча фатальна для обоих. Перед началом устройства дымоходов и вентшахт, убедитесь, что они не выйдут на кровле близко к разжелобкам.

Не стоит прогибаться под изменчивый мир

Одна из частых причин протечек крыш из профнастила и металлочерепицы в ендовах – излишний прогиб и затекание воды в образующиеся щёлки, поэтому важно исключить ненужную деформацию ендовы. Поскольку нагрузка, действующая на ендовы, весьма зависит от уклона и длины скатов крыши, климатических особенностей региона и некоторых других усложняющих факторов, существует несколько основных вариантов устройства обрешётки в ендове. В случае если уклон крыши более 30 градусов, длина разжелобка не более 4 метра, а природа не балует район строительства снегопадами и ливнями, можно выполнить такую же обрешётку, как и на рядовых участках кровли. Но это очень редкий случай, скорее, исключение из правил. Если уклон менее 30 градусов, а снег в регионе строительства не редкость, следует выполнить монтаж дополнительных брусков между основными брусками обрешётки на расстоянии до 0,8 метра от оси разжелобка. При условии устойчивого снежного покрова в зимнее время, а также при длине ендовы более 5 метров, необходимо устройство в ендове сплошного настила из досок. Если доски не поставить, то под воздействием веса снега, льда, в летнее время под ливневым напором воды, ендовая планка может немного, буквально на миллиметры, прогнуться. Этого будет достаточно для попадания воды под уплотнитель, и гидроизоляционная плёнка может не сработать. Монтаж досок выстилки нужно вести вдоль ската крыши, оставляя между досками зазор 20 мм.

Свежее дыхание ендовы

Выполнить устройство вентиляции подкровельного пространства в области ендовы весьма не просто. В случае с разреженной обрешёткой, циркуляция воздуха более-менее обеспечивается. Если речь идет о сплошном настиле, то кроме зазоров между досками сплошного настила, нужно правильно уложить в ендове гидроизоляционную плёнку. Существует два основных узла, определяющих места устройства гидроизоляционного барьера. Один узел, предложенный в Своде правил по проектированию и строительству, предусматривает монтаж гидроизоляционной плёнки ПОВЕРХ досок сплошного настила. Получается, что конденсат, образующийся на внутренней поверхности стального листа, будет скатываться по поверхности гидроизоляционной плёнки и удаляться. А вот доски сплошного настила могут быть влажными под воздействием паров конденсата под гидроизоляцией. В этой ситуации поможет монтаж супердиффузионной мембраны на участке ендовы. Например, все рядовые участки крыши покрываются обычной гидроизоляционной плёнкой, а участок ендовы выполняется с применением супердиффузионной мембраны. Кстати, в случае непосредственного контакта «утеплитель гидроизоляция», когда нормальный воздушный зазор между пленкой и утеплителем не может быть обеспечен, проектом изначально предписывается применение супердиффузионной мембраны по всей площади кровли. Такой тип материала, как правило, является трехслойным и микроперфорированным. Размер и форма перфорации таковы, что позволяют проходить через них молекулам пара, но задерживают молекулы воды. Необходимо отметить, что супердиффузионные мембраны – материал двухсторонний, и очень важна его установка правильной стороной «навстречу всем парам». Другой способ, изложенный в инструкциях по монтажу, рекомендует устройство гидроизоляционного слоя под досками сплошного настила. Возможность нормальной вентиляции зависит в этом случае от длины скатов. Такой способ подойдёт при устройстве холодного (неэксплуатируемого) чердака. Поскольку даже при зазоре 20 мм между досками настила, свободного обдувания воздухом деревянных конструкций не предвидится, доски будут неминуемо влажные от конденсата. Чтобы избежать этого, поверх досок сплошного настила, под металлический фартук следует закрепить дополнительный слой супердиффузионной мембраны.

Ендовые планки

Планка для ендовы, или разжелобок, выполняется из плоского листа оцинкованной стали с полимерным покрытием. Этот элемент, в особенности при отсутствии сплошного настила, следует приобретать из листа толщиной не менее 0,7 мм. Ширина планки зависит от длины ендовы и ширины выстилки. Производители профнастила и металлочерепицы предлагают стальные разжелобки с шириной полки от 300 до 600 мм. Минимальную ширину желоба рекомендуется применять при длине ендовы не более 4 метра и при простых скатах (без усложняющих факторов). В идеале, нахлест металлочерепицы над стальным фартуком должен составлять не менее 250 мм. С профнастилом та же история. Поскольку по желобу во время дождя стекает большое количество воды, и чем длинее ендова, тем воды больше, узкие ендовы рискуют не справиться с потоком. Размер верхней накладки не столь важен, поскольку она несет в себе лишь декоративные функции.

Пошаговая инструкция

  1. Перед началом монтажа следует убедиться в целостности пароизоляционного слоя.
  2. Выполнить устройство сплошного настила из досок.
  3. Настелить гидроизоляционный слой поверх досок сплошного настила. Монтаж гидроизоляционной пленки в ендове следует вести вдоль ската снизу вверх. Стыки полотен рулона нужно выполнять Нахлестом 100–150 мм, соединяя полотна при помощи двухсторонней клеящей ленты.
  4. При необходимости, поверх основного контура гидроизоляции в разжелобке следует раскатать и закрепить на двустороннюю клеящую ленту дополнительный слой супердиффузионной мембраны.
  5. Выполнить монтаж крючков для крепления водосточной системы, если таковая предусмотрена.
  6. Закрепить карнизные элементы, не забывая, что гидроизоляцию следует напустить НА карнизную планку.
  7. Снизу вверх произвести монтаж стальных листов разжелобка. При это можно использовать и кровельные самонарезающие винты, и оцинкованные гвозди, и кляммер. Нахлёст листов разжелобка между собой по вертикали 200–300 мм. Можно выполнить лежачий фальц. Фартук также следует выводить поверх карнизных элементов. Выступающие края желоба следует аккуратно обрезать ножницами по металлу, срез листа обработать ремонтным покрасочным составом.

  1. Смонтировать все цельные листы металлочерепицы или профнастила на прилегающих к ендове скатах.
  2. На готовом стальном разжелобке маркером нанести линии разметки на расстоянии 100 мм от оси внутренней грани в каждую сторону.
  3. Через 30 мм с внешней стороны от размеченных линий, закрепить универсальную уплотняющую ленту.
  4. Измеряя расстояния от линии соединения с цельным листом и маркировочной линией ендовы, обрезать листы металлочерепицы или профнастила. Монтаж элементов нужно вести один за одним. Нахлест листа профнастила на металлический фартук ендовы должен быть не менее 250 мм.

При желании, поверх стыка можно установить декоративную накладку. Это необязательно, но если срез профнастила или металлочерепицы получился неровным, то декоративная накладка поможет. Не следует устанавливать уплотнители под верхнюю планку ендовы.

Уход за ендовой

Для того чтобы ендова исправно выполняла свои функции отвода осадков, за ней нужен уход.

  1. Главное очищать разжелобок и ближайшую водоприемную воронку, по мере необходимости, от мусора, листвы, посторонних предметов.
  2. Производить регулярный осмотр, и при необходимости периодически восстанавливать уплотняющие прокладки.
  3. Бережно очищать кровлю от чрезмерного скопления снега.

Установка ендов на крышу из металлочерепицы

Для монтажа прочной и долговечной кровельной системы из металлочерепицы недостаточно только приобрести и правильно закрепить само покрытие, также необходимо позаботиться об установке множества дополнительных элементов. Такие детали являются не просто декоративным дополнением, многие из них имеют защитные функции. В частности, в обязательном порядке при покрытии крыши декоративным материалом необходимо использование ендовы. Этот элемент позволяет создавать внешние и внутренние углы кровли, то есть делает конструкцию крыши более сложной, многогранной и эстетически привлекательной. Однако, основное его назначение сводится к тому, чтобы отводить воду с поверхности кровельной системы. Очень важно, чтобы ендова для металлочерепицы была правильно подобрана и закреплена. И для этого стоит знать, какими бывают подобные желоба, а также как грамотно производить их монтаж.

Разновидности ендов

Итак, ендова – это соединяющий элемент кровельного покрытия в виде угла или желоба. Устанавливается изделие на стыке двух скатов и является обязательной частью сложной крыши. В зависимости от расположения, они могут иметь различный вид. Принято выделять два подвида ендов по варианту установки и назначению.

  1. Нижняя или внутренняя – обязательная деталь крыши из металлочерепицы. Оснащается она особыми подгибами на краях, благодаря которым вода не попадает в подкровельное пространство. Монтируется до начала установки основного покрытия.
  2. Верхняя или наружная – такой элемент обладает больше декоративной функцией, чем защитной и необходим для скрытия стыков металлочерепицы и придания им эстетического вида. Монтируется поверх финишного покрытия над нижней ендовой.

Важно! При монтаже верхнего желоба следует тщательно выбирать точку крепления, чтобы не нарушить целостность нижней пластины. Кроме деления по конструкции, также имеется классификация этого кровельного элемента по типу соединения скатов:

  • открытая – особенность данного элемента в том, что при попадании на него воды, жидкость без проблем удаляется самотеком, чаще всего устанавливается на кровельных системах простой формы и на скатах с небольшим углом наклона;
  • закрытая – такая деталь используется в том случае, когда места стыковки образуют острый угол, при этом сам элемент полностью закрывается кровельным покрытием, то есть листы металлочерепицы плотно соединены над ним;
  • переплетенная или сочлененная – имеет сходство с закрытой ендовой, то есть также металлочерепица располагается над ней, но при этом некоторые ряды материала переплетены между собой в местах стыковки.

Какой конкретно выбрать вариант зависит во многом от наклона ската крыши, читайте также: угол наклона кровли из металлочерепицы. При этом каждый вид имеет свои достоинства и определенные недостатки.

Особенности разных видов ендов

Прежде чем приступить к раскрытию такого вопроса, как устройство ендовы крыши из металлочерепицы, стоит рассмотреть основные положительные и отрицательные черты различных вариантов монтажа ендов.

  1. К преимуществам открытого желоба можно отнести то, что он позволяет имеющейся на кровле воде довольно быстро стечь вниз, кроме того, устанавливать такой элемент легко и просто. Так как осадки не скапливаются на крыше, а сразу же отводятся с нее, то можно исключить этап дополнительной гидроизоляции мест соединения металлочерепицы. Однако, открытый желоб не отличается высокой эстетичностью и презентабельностью, а, значит, говорить о роскошном виде строения не приходится. Такой вариант устройства ендовы отлично подойдет для строений простой конфигурации.
  2. Кровельная система с закрытой ендовой имеет более привлекательный облик. При этом важно учесть, что монтировать такой элемент намного сложнее, чем открытый вариант, кроме того, потребуется позаботиться о качественном гидроизоляционном слое.
  3. Переплетенная ендова отличается практически всеми теми же достоинствами и недостатками, что и закрытая. Конечно, монтировать данный элемент сложнее, чем два предыдущих вида, но внешний облик крыши со сочлененной ендовой выглядит респектабельно и необычно.

Выбор конкретного варианта во многом зависит не от желания владельцев, а от устройства кровельной системы. Изготавливается ендова на металлочерепице из листов металла, чаще всего, это оцинкованная сталь. Общим преимуществом для каждого вида ендов можно считать то, что они отличаются высокой прочностью и надежностью. Так как используемый материал имеет высокую защиту от коррозии, то эксплуатироваться даже в сложных погодных условиях элементы могут долгие годы. Конечно, все это верно лишь в случае грамотной установки каждого элемента финишного кровельного покрытия.

Монтаж ендовы

В целом можно сказать, что укладка ендовы металлочерепицы — это процесс, который легко можно выполнить самостоятельно. Разумеется, прежде чем приступить к его реализации, следует внимательно ознакомиться с технологией монтажа, а также с тонкостями и нюансами процедуры. Для работы понадобятся такие инструменты, как:

  • ножницы по металлу
  • рулетка, линейка и карандаш;
  • зажим жестянщика.

Всю деятельность по установке можно разделить на 5 этапов.

Монтаж обрешетки

Первое, что необходимо сделать, до того, как начать монтаж ендовы при кровле металлочерепицей – это установить кровельную обрешетку. Особенность обрешетки в местах крепления ендовы в том, что в точке стыковке двух плоскостей кровельного покрытия она должна быть сплошной, то есть брус или доска стыкуются вплотную без зазоров. Также требуется уложить обрешетку таким же образом и там, где скат крыши примыкает к окнам чердака либо мансарды, так как и в этом месте потребуется установка ендовой планки. Параллельно краю желоба следует постелить доски, которые были бы дополнительно защищены от влаги и грибковых образований. Ширина подкладочного бруса должна быть такой, чтобы приблизительно 300 мм находилось непосредственно под ендовой, а толщина соответствует параметрам контробрешетки. Именно к этому брусу в последствии будет фиксироваться внутренняя ендова. Читайте также: обрешетка под металлочерепицу .

Укладка гидроизоляции

На данном этапе производится лишь дополнительная гидроизоляция непосредственно под желобом, так как основные гидро- и пароизолирующие слои располагаются под обрешеткой. Эти материалы могут укладываться как до этапа монтажа обрешетки, так и после того, как будет завершена работа по установке кровельного покрытия. Второй вариант подходит в том случае, если планируется мансардный или чердачный этаж. Что же касается гидроизоляции ендовы, то это процедура поможет избежать любых возможных протечек. Так как, если влага все же попадет в подкровельное пространство, то потребуется довольно много сил, чтобы произвести замену желоба, ведь в этом случае необходимо будет разобрать скаты, примыкающие к элементу с обеих сторон. Поэтому оптимальный вариант – это максимально защитить место стыковки кровельных покрытий. Итак, установка ендовы под металлочерепицу начинается с гидроизоляции. В качестве данного материала можно применять специальный ендовый ковер, который состоит из нетканого полотна, пропитанного модифицированным битумом. Ковер либо приклеивается при наличии клейкого слоя, либо прибивается гвоздями к обрешетке. Читайте также: гидроизоляция кровли из металлочерепицы .

Установка нижней ендовы

Далее можно переходить к непосредственной установке ендовы. Нижняя или фальшендова имеет вид желоба, то есть металлическая пластина, согнутая под углом, который можно регулировать в соответствии с наклоном скатов. При этом края ее также загнуты внутрь, что исключает протекания воды мимо желоба. Стоит сказать, что ендова для металлочерепицы может быть гладкой либо рельефной, то есть покрыта специальной обсыпкой. Однако, рекомендуется выбирать именно гладкую пластину, так как на ней не будет скапливаться влага и мусор. Расположив желоб в месте постоянной установки, не стоит сразу же фиксировать его к обрешетке.

Важно! Желательно устанавливать элемент не по всей длине, а не доходя до крайней нижней точке 60-70 см. На этом участке затем закрепляется дополнительная ендова. Так работать с материалом будет намного проще. Также следует иметь в виду, что желоб из составляющих элементов должен укладываться внахлест, то есть с перекрытием в 10-20 см. При этом пластина, располагающаяся ниже, должна быть заведена под деталь, расположенную выше. Если требуется разрезать желоб или загибать его края, то следует использовать соответствующие инструменты, то есть ножницы по металлу и зажим жестянщика. Когда работа по монтажу завершена, то есть все детали четко подогнаны по размерам и зафиксированы на гвозди или саморезы согласно инструкции, следует проложить универсальный уплотнитель справа и слева ендовы.

Фиксация металлочерепицы

Монтаж кровельного покрытия из металла производится в соответствии с заранее составленным проектом. Читайте также: устройство кровли из металлочерепицы .

Монтаж верхней ендовы

Верхняя планка монтируется на завершающей стадии всех работ. Этот элемент является больше декоративным и в некоторых случаях может и вовсе не устанавливаться. То есть такая ендова должна лишь прикрыть внутренний желоб. В связи с этим она не имеет столь большой прочности, а по внешнему виду идентична с основным кровельным покрытием. Конечно, несмотря на ее декоративность, фиксировать ее следует тщательно, соблюдая необходимый нахлест в 10-15 см и качественно закрывая места прилегания к металлочерепице.

Таким образом монтаж ендовы при кровле металлочерепицей считается завершенным. Остается только правильно ухаживать за планками, очищать их от скопившегося мусора, а при необходимости обновлять верхний слой защитными составами. На таком материале не стоит экономить, так как именно на желоба приходится вся основная нагрузка, оказываемая осадками. Поэтому при выборе важно уделить внимание качеству данных элементов. Ендовы необходимы практически для всех типов крыш, но прежде чем приступить к их устройству, стоит тщательно продумать план их расположения, создать проект и затем действовать согласно документации.

Посмотрите еще статьи:

Источники: http://okarkase.ru/konsturkciya-doma/krovlya/montazh-endovy-pod-metallocherepicu.html, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/endova-dlya-metallocherepicy.html, http://kryshagid.ru/metallocherepica/endova-kryshi-ustrojstvo-montazh-ukladka.html

stroykrishu.ru

РубрикаРазное

Добавить комментарий
