Кладка эркера, ее основы и особенности при строительстве

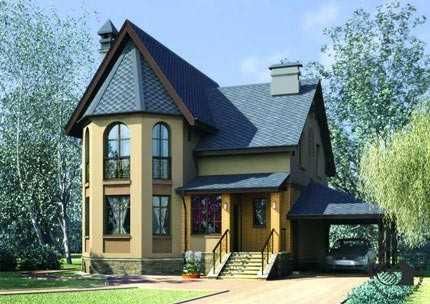

Эркер является украшением любого загородного дома или коттеджа.

Одновременно с этим, кладка эркера должна осуществляться максимально профессионально, потому как этот конструктивный элемент строения имеет нестандартную форму, поэтому к его устройству требуется квалифицированный подход. Помимо этого, строение практически во всех случаях имеет сплошное или частичное остекление (во всяком случае, окон получается много), поэтому особое внимание нужно уделить формированию оконных конструкций, а также утеплению и изоляции всего сооружения.

Способ кладки эркера посредством несъемной опалубки.

Эркеры, которые возводятся сегодня в загородных домах, могут иметь самую разную форму – здесь всё будет зависеть от проекта, а также от требований и пожеланий заказчика. Конечно, все конструктивные особенности строения должны быть учтены еще на этапе разработки проекта загородного дома, потому как вносить изменения в процессе строительства будет весьма затруднительно.

Как правило, выбирают проекты домов с эркерами полукруглой, квадратной, треугольной, трапециевидной, многогранной, прямоугольной формы.

Хотя вполне возможны и встречаются нестандартные оригинальные варианты, например в виде волны, но они строятся крайне редко и достаточно сложны в исполнении.

Общие требования к устройству эркеров

Большинство проектов загородных домов, в которых предусмотрено наличие эркера, имеют одноэтажные конструкции. Подобное решение намного проще и дешевле сделать, в отличие от многоэтажных конструкций, на проектирование и разработку которых зачастую уходит огромная часть бюджета.

Если все строительные работы выполняются самостоятельно, то без наличия соответствующего опыта и навыков не рекомендуется рассматривать вариант с устройство двухэтажного или трехэтажного эркера (например, такие конструкции возводятся возле лестницы). Отличное демократичное решение – одноэтажный дом с эркером и мансардой.

Как правило, для возведения эркеров рекомендовано использование кирпича или газобетона (газобетонных блоков).

Эти материалы хорошо подходят для строительства столь сложной конструкции. Помимо этого, с устройством эркера в этом случае можно будет справиться самостоятельно. Выбирать материал и составлять план строительства эркерной конструкции нужно еще до начала строительных работ – даже до заливки фундамента, поэтому необходимо всё несколько раз обдумать, просчитать и проверить.

Вообще, следует рассматривать два варианта устройства эркера. В первом случае его строительство будет производиться вместе с возведением загородного дома. Во втором случае, который в последние годы всё чаще находит свое применение, эркер возводиться в качестве пристройки к готовому зданию. Конечно, в плане исполнения два этих решения будут значительно отличаться:

Если устройство эркера осуществляется вместе со строительством дома, то данный конструктивный элемент должен быть обязательно включен в проект сооружения. Кроме того, если используется ленточный фундамент, то лента основания должна также проходить и под эркером, потому что строение из газобетона или кирпича будет давать ту же самую нагрузку, что и обычные стены, несмотря на обилие оконных систем. Естественно, этот вариант видится намного предпочтительнее, чем строительство эркера в виде пристройки к построенному дому.
Если эркер возводится в качестве пристройки, то первое, о чем нужно задуматься – это формирование фундамента и привязка этого основания к фундаментной конструкции загородного дома. Оптимальный вариант в этом случае – создание точно такого же фундамента и связывание оснований с помощью арматурной сети и специальных крепежей (все решения в этом случае будут зависеть от грунтовых особенностей на местности). Кроме того, каркас строящегося эркера также обязательно надо привязывать к конструкции дома (это также делается разными способами и зависит от вида используемых материалов).

Правила выполнения кладки

Кладка эркерной конструкции из кирпича или газобетона ничем не отличается от принципов возведения стен дома.

Вместе с этим, можно выделить несколько особенностей строительства, которые нужно учесть на этапе проектирования дома:

Внутренние стены эркера могут быть сделаны из газобетона или газосиликатных блоков. Кладочные работы в этом случае будут завершены достаточно быстро. Для кладки ячеистых блоков обычно используется специальный клеевой состав, а не цементный раствор, что также нужно учитывать.
При внешней кладке рекомендовано использование качественного облицовочного кирпича. При использовании такого слоистого решения (использование кирпича и газобетона), нужно обязательно учитывать нагрузку, которая будет оказана получившейся конструкцией на фундамент.
Теплоизоляционный материал необходимо прокладывать в среднем слое. Кроме того, утеплить следует защитить от негативного воздействия влаги с помощью гидроизоляции. В качестве утеплителя можно использовать плиты минеральной ваты или современные напыляемые теплоизоляционные материалы, а в качестве гидроизоляции – мембранные пленки и их аналоги
Соединять конструкцию эркера и стены дома нужно монолитно, особенно если строительство выполняется параллельно. Эркер должен быть неотъемлемой частью загородного дома (как при использовании кирпича, так и газобетона), а не отдельной конструкцией. Такой подход позволит избежать множества проблем в процессе эксплуатации здания.

vseobalkonah.ru

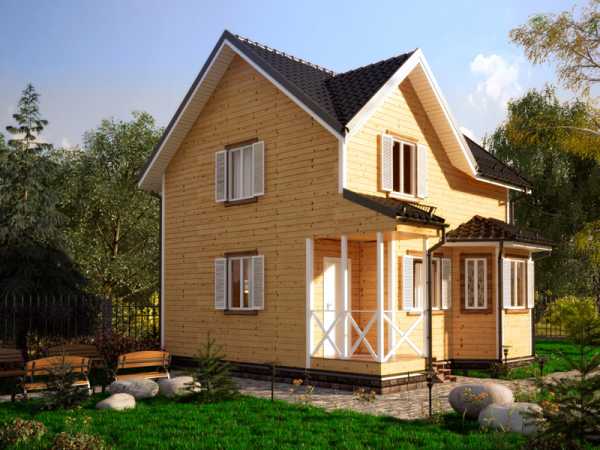

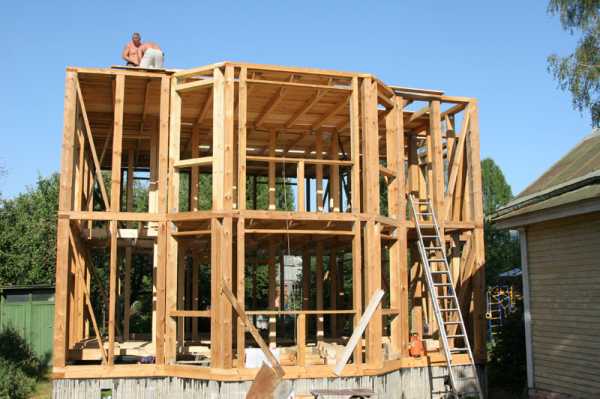

Дом с эркером каркасный: как сделать

Желающих иметь собственный каркасный дом с эркером постоянно растет. Строение смотрится стильно и оригинально, правда, эта технология строительства чревата определенными трудностями. По этой причине многие компании, не имеющие опыт возведения выступов, предлагают проекты без этого архитектурного элемента.

Домовладельцы, решившие выстроить такой дом должны еще до создания проекта определиться со стилем, материалами и денежной способностью, внешним видом и габаритами постройки. Всем жильцам дома должно быть одинаково комфортно в нем проживать, принимать родных и близких.

Что такое эркер?

Этот термин с точки зрения строительства и архитектуры подразумевает выступ определенной части конструкции за вертикальную поверхность фасада. Фактически всегда она остекляется сверху донизу, добавляя постройке освещения. Форма может быть самой разной – от простого квадрата, до сложных многогранников. Высота, если это не готовый проект, выбирается по собственному усмотрению.

Строится выступ обычно из тех же стройматериалов, что и основное строение. Двухэтажный эркер в двухэтажном строении выступает как отдельная архитектурная конструкция, возводится на полноценной основе. Несущими элементами эркера служат консольные балки. Кровля выбирается одно- или двухскатной. Иногда устанавливаются сверху эркерные башни, выступающие над карнизами.

Преимущества и недостатки таких домов

Преимущества таких строений очевидны и весомы:

эркер оборудуется окнами, за счет них минимизируется финишная отделка дома;
эркер удлиняет комнату на определенную величину, которую можно обустроить под что угодно;
окна имеют огромные размеры, за счет этого увеличивается естественное освещение;
есть возможность выбора типа и размера выступа;
эркер – это своего рода связующее звено между пространством комнаты и внешним миром.

Имеет этот архитектурный элемент и несколько недостатков:

существенные теплопотери при отсутствии теплоизоляции;
утепление может быть выполнено в одном из следующих вариантов: установкой отопительных приборов; теплоизоляция только пола и потолка; монтаж системы «пол с подогревом».

Снизить теплопотери можно за счет установки многослойных стеклопакетов на световые проемы конструкции. В регионах с суровым климатом придется потратиться на покупку стеклопакетов, оснащенными дополнительной теплоизоляцией. Если климат мягкий, то заморачиваться по этому поводу не нужно – каркасный дом с эркером не только будет правильным, но и выгодным решением.

Какими бывают?

Эркеры возводятся на домах разных форм и размеров. Готовые проекты каркасных домов с эркером создаются в архитектурном бюро по всем правилам, строго по расчету. Форма выступа и его месторасположение может при желании заказчика меняться.

По разновидности они бывают:

угловыми;
настенными;
наружными.

По форме:

Прямоугольными или квадратными. Самые простые в выполнении и проектировании архитектурные конструкции. Респектабельно смотрятся в любом стиле. Выполняются по каркасной технологии панельной, а также из кирпича и блоков.
Круглые. Служит не только декоративным, а и акцентным элементом. Такой эркер способен придать интересный облик любой постройке. Возводится чаще из пеноблока или кирпича, реже по каркасной технологии, не возводится из бруса.

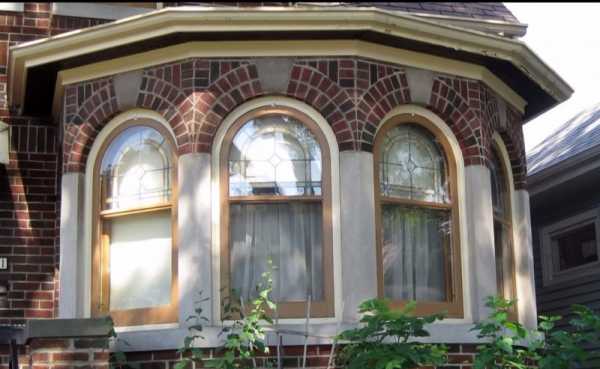

Полукруглый. Элемент не менее элегантный по сравнению с предыдущим, но требует особого внимания при создании проекта. Он смотрится и сочетается с архитектурным стилем любого здания при условии, что все в нем продумано четко и в меру.
Многогранный. Самая эффектная и самая сложная форма. Чаще всего собирается в возведении дома из деревянных брусьев.

Одна из самых сложных задач при проектировании эркеров – устройство крыши. Здесь нужно создавать абсолютно отдельную стропильную систему, которая в последствии будет соединяться с основной только на местах стыков. Именно их следует потом хорошо утеплять и изолировать. Чтобы не создавался мостик холода и не смогла попадать внутрь влага при осадках.

Возможные проекты

Перед принятием окончательного решения в пользу того, или иного проекта каркасного дома, оборудованного эркером, нужно как следует изучить все предлагаемые конструкторами варианты.

Дом с балконом

Второй элемент может располагаться в любой части строения, выполняя функции навеса либо выходить на террасу, может служить как соединительная часть между эркером и самим домом. Остеклять можно как балкон, так и эркер или только второй элемент, первый выполнить из художественной ковки.

Дом с мансардой

Благодаря грамотно созданному проекту дома с этими элементами домовладелец выигрывает и в плане полезной дополнительной площади за доступную стоимость и в стилевом решении. Такой дом выигрышно смотрится на фоне обычных каркасных строений.

Мансарду можно обустроить под подсобку для хранения вещей или под спальню, комнату для гостей. Эркер можно облагородить растениями, создав сад внутри дома, как рабочий кабинет или место для отдыха.

С верандой

Интересный проект, здесь открывается широкий выбор вариантов использования дополнительных архитектурных элементов. В эркере можно поставить обеденный стол, а из веранды сделать настоящую оранжерею. Именно она в проекте добавляет уюта, комфорта и оригинальности.

С террасой

Идеальное решения в местностях, где природный ландшафт особенно красивый. Терраса – настил разных форм и размеров, который присоединяется к дому. Закрытые террасы организуются неподалеку от эркера, их можно обустроить под дополнительное место для отдыха. Открытую, расположить под эркером или перед ним наслаждаясь ежедневно природой и красотой извне.

Интересно смотрится проект дома, где выступ выходит во дворик, остекление выбрано типа французские окна. Такое решение позволяет достичь не только визуального контакта с внешним миром, но и вполне реального.

Дом по каркасной технологии

Многим обязательно понравятся каркасные проекты с эркером, поскольку выглядят они престижно и стильно. Выступы могут возводиться разных размеров и форм, есть проекты, где умело, сочетаются несколько геометрически разных элементов. Они не только эффектно смотрятся, но и повышают функциональность строения в целом.

Особенность постройки

Приобретая каркасный дом с эркером, домовладелец выигрывает во многом:

эркер – это не только декоративный архитектурный элемент, а и способ, хоть и не намного, увеличить жилую площадь;
стильное роскошное строение за приемлемую стоимость;
возможность творчески обустроить выступ;
покупку дома напрямую от производителя, без посредников;
приобретение типового проекта дома, что более экономичней или созданный по авторской идее;
возможность внесения своих идей и изменений в уже готовый проект;
готовый к заселению дом в сжатые сроки.

Эркер считается не только полезным в плане увеличения площади и дополнительного освещения, но и в эстетическом:

первое – эта выпуклость диверсифицирует скучность ровного фасада;
второе – создает красивые эффекты в строении, игру света и ступенчатые поверхности стен;
третье – его можно собирать в разных формах, комбинировать между собой, что придает большей индивидуальности дому.

Очень важно не только правильно выбрать проект, но и возвести дом с этим архитектурным элементом. Не все строительные компании знают, как сделать эркер в каркасном доме. Для этого нужны знания правил строительства, точные расчеты, правильный подбор стройматериалов. Поэтому выбор компании для строительства дома под ключ – одна из первостепенных задач.

Как выбрать диван для эркера со спальным местом? Полезные советы.
По ссылке вы найдете проекты домов из бруса с эркером.
Читайте в этой статье о том, как построить и отремонтировать крышу в деревянном доме с эркером.

Варианты оформления

Исходя из габаритов, такой выступ в доме может играть разные роли. Его можно использовать как нужный элемент, например, как рабочую зону, или обособить, декоративно оформив его.

Эркер-окно

Интересное решение, часто применяется в домах модернистского стиля, который сегодня пользуется популярностью. Применяется в большей степени в качестве повышения привлекательности дома и наружной стены. Добавляет общей привлекательности пластики и игры светотеней. Не менее привлекательно смотрится и изнутри. Большие по размеру окна добавляют света, визуально увеличивают пространство.

Стенка

Такое решение предпочтительно в плане архитектурного решения. Оно выигрышно смотрится и изнутри, и снаружи. Ее можно использовать как нишу для хранения вещей и предметов быта или обустроить под гардеробную.

Веранда

Такой вариант использования выступа – что-то среднее между оранжереей и верандой. Собирается он не очень высоко от земли, поэтому станет дополнительным источником света для растений. Если он будет дополнением спальни, то это создаст чудесную атмосферу в помещении.

Людям, находящимся в поиске достойного проекта, вся эта информация станет очень полезной. Профессиональные советы мастеров позволят правильно обустроить эркер, чтобы он стал не просто предметом декоративного оформления, а стал функциональным. Помещение, где его правильно используют, будет уютной и комфортной.

zonabalkona.ru

Как сделать эркер

Известно ли Вам, какой оборонительный выступ выстраивали в крепости, для удобства обстрела нападающего противника? Еще одно назначение строения с таким названием – туалет. Бывает одно- и многоэтажным, круглой, прямой и формы многогранника.

По-французски слово звучит как «эркер». В переводе с немецкого – часть здания, выступающая из фасадной части. Снаружи напоминает лоджию, однако имеются различия изнутри – можно сказать «балкон без внутренней перегородки».

Если зайти на pelletshop.com.ua, то можно приобрести твердое топливо для обогрева. Несущими для такой пристройки, являются консольные балки, верх в виде ската. Дополнительный декор – башенки, возвышающиеся над строением. В современном мире за счет возведения таких пристроек увеличивается жилое пространство при невозможности расширения его на земле.

Некоторые дизайнеры производят застекление всей конструкции. Однако стеклопакеты не слишком прочны и увеличат теплопотери, что потребует усиленного обогрева.

Постройка всегда хорошо освещена с помощью множества проемов или одного сплошного окна. В них размещают зимние сады, кабинеты или мини-столовые. По вышине могут быть как ниже здания, так и возвышаться над ним. Строить можно из любых материалов: шлакоблока, пенобетона, древесины, кирпича и т.д. На более высоком этаже за фасад выносятся плиты перекрытия, на которые водружают легковесные конструкции.

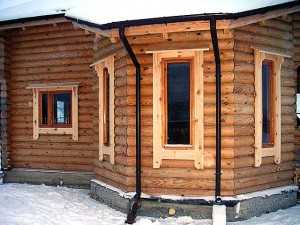

Рассмотрим подробнее, как сделать эркер из бревен. Как и все капитальные стены дома, эркер устанавливают на отдельном фундаменте любого удобного подвида. В бревнах вырубают эркерные чашки под необходимым углом в зависимости от будущей формы. Если применяют брус, то в нем выпиливают бензопилой шипы и пазы, которые дают возможность сложить нужный угол.

В качестве гидроизоляции берут рубероид в несколько слоев, на него – первый венец, поверху – утепление. Затем сверху выкладывают второй венец и оба скрепляют. Так продолжают до требуемой высоты. Далее кладут межэтажное перекрытие или крышу и вырезают оконные прорези.

Если в основе эркера соорудить металлический каркас, то гораздо проще будет установить оконные блоки и дверные коробки. Металл выдержит значительные нагрузки, позволив увеличить оконные проемы, а отделку можно будет делать, не дожидаясь усадки.

Эркер очень любят женщины. Чаще всего такое помещение используют под гостиную. В нем можно оригинально поместить мебель для отдыха. Полету фантазии в оформлении интерьера не будет предела. На окна вешают многообразные шторы, жалюзи, роллеты. Обилие света и обзорность располагает к общению.

Стоя на вновь построенном эркере, почувствуйте себя Цезарем, приветствующим свой народ.

vseojkh.ru

Ларри Хон Очень эффективный плотник

Ларри Хон

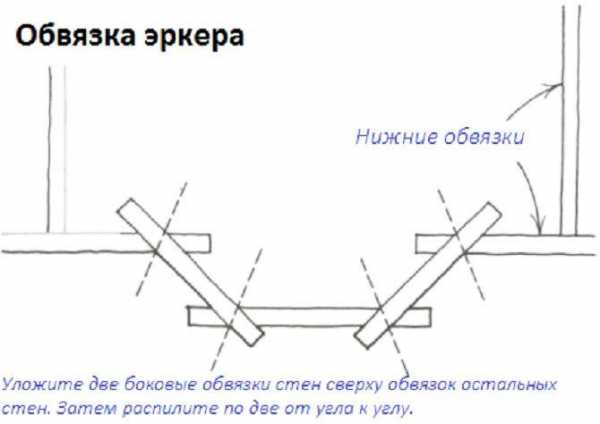

Обвязка эркера

Очень часто неопытные плотники делают обвязку эркера, выступающего из здания под углом 45°, обрезая одну обвязку под прямым углом и прикладывая прилегающую к ней обвязку под углом 45°. Но значительно легче собрать эти стены, когда каждая обвязка отрезана под углом приблизительно 22,5°. Это легко сделать без использования угольника или транспортира.

Просто уложите все обвязки вдоль меловой линии. Дайте двум обвязкам сформировать главную наружную стену с проемом приблизительно в 30 см. Сделайте тоже с обвязкой, формирующей фронтальную (выступающую параллельную основным стенам) стену.

Теперь возьмите два два самых коротких куска доски, которые будут формировать боковые стороны, и поместите их вдоль меловой линии разметки поверх двух других обвязок. Пилой сделайте распил от угла к углу через эти короткие обвязки. Это даст вам угол

Уложите две боковых обвязки поверх обвязок остальных стен, затем отпилите от угла к углу.

приблизительно 22,5° на боковых и насечку на обвязках лежащих ниже, указывая, где они должны быть распилены. Когда все нижние обвязки эркера распилены, они могут служить лекалом для верхних обвязок.

Обвязка скошенных стен

Скошенные стены строятся также, как и обычные стены, с нижней и верхней обвязками. Обычно лучше строить скошенную стену, примыкающую торцами к сквозным стенам. Таким образом, её каркас будет легче собрать, установить на место и связать с уже установленными стенами.

Скошенные стены часто строят и поднимают последними. Если бы их можно было сделать сквозными, то тогда было бы труднее поднять, потому что торцовые стены были бы у них на пути. Верхние обвязки на скошенной стене укладываются под углом, поэтому они будут длиннее, чем нижние. Но пока, сделайте верхнюю обвязку такой же длины, как и нижнюю, и уложите их вместе для разметки вдоль меловой линии внешней стены. Эта короткая верхняя обвязка будет использоваться как образец, для выравнивания верхних концов стоек скошенной стены. Плотники обычно отпиливают вторую длинную верхнюю обвязку, когда они начинают собирать скошенную стену.

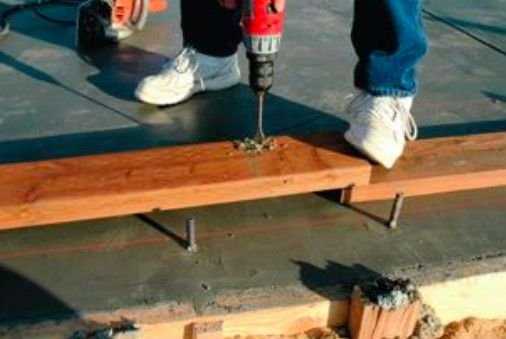

Обвязки на бетонном перекрытии

Когда вы строите на бетонном полу, вы обычно имеете дело с анкерными болтами, вмурованными в бетон. Нижние обвязки должны быть просверлены, чтобы можно было их нанизать на болты для скрепления с бетонным полом. На внешней стене верхняя обвязка может быть установлена вдоль края пола и приколочена к ребру нижней обвязки, или она может быть установлена ребром на нижнюю обвязку. Поскольку нижняя обвязка будет контактировать с бетоном, необходимо использовать импрегнированные доски.

Отмечать местоположение болтов на нижней обвязке довольно таки

легко с помощью маркера отверстий для болтов. С этим простым приспособлением отпадает необходимость в медленном процессе разметки отверстий для болтов с помощью линейки и угольника. На нижней обвязке для бетонного пола расположение отверстий для болтов, может быть размечено с помощью маркера болтов. Многие годы плотники делали сами маркеры отверстий для болтов.

Расположение отверстий для анкерных болтов в нижней обвязке для бетонного пола может быть размечено с использованием маркера отверстий болтов.

Чтобы использовать маркер, положите доску, перевернув её напротив линии, совместив концы с концами линии. Держите маркер, уперев его в болт, строго перпендикулярно. Вбейте молотком тонкий шуруп через маркер, чтобы оставить отметку в доске для сверления. Просверлите отверстия и опустите доску на болты. Обвязка должна сесть на место строго по линии, чтобы в дальнейшем к ней можно было прикрепить верхнюю обвязку. Когда перегородки собраны и подняты (см.стр 114), они обычно крепятся к бетону металлическими шпильками.

Но пока, обвязки должны быть закреплены временно, как на деревянном перекрытии. Пока не будет завершена обвязка всего этажа и обвязки не будут размечены для сборки каркаса. Если перекрытие было залито недавно, то можно крепить обвязки 70 мм гвоздями, забивая их через доски прямо в бетонный пол. Если бетон уже затвердел, то в разметку могут закрасться ошибки.

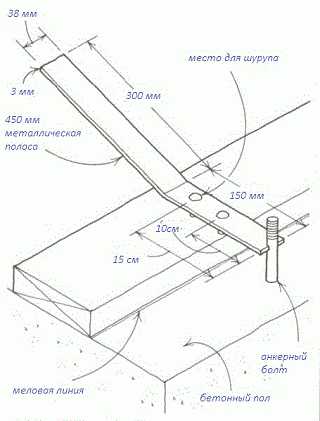

Схема маркера анкерных болтов

Инструмент для разметки расположения анкерных болтов на опорной доске каркасного дома

Инструменты

Маркер болтов

Возьмите металлическую полосу размером 450х37х3 мм , сделайте прорезь на одном из концов так, чтобы в нее помещался 12 мм болт. От центра этой прорези отмерьте 10 см для доски 100 мм, 15 см для 150 мм и 20 см для 200 мм доски. Просверлите отверстия в этих местах для шурупов 4х20 мм. Согните полосу, чтобы удобнее было работать.

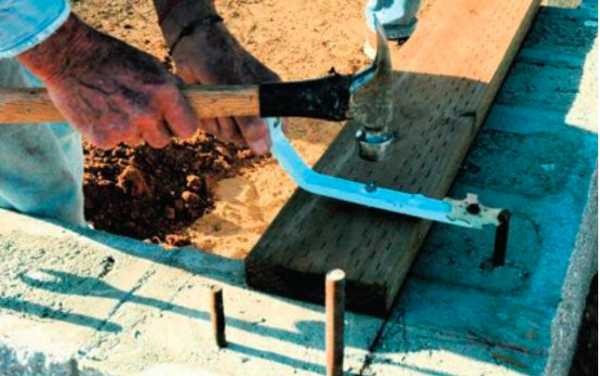

Уложите доску поверх анкерных болтов и сильно ударьте молотком над каждым болтом, чтобы остались вмятины на доске. После того, как разметили расположение анкерных болтов просверлите отверстия сверлом 15 мм.

Прибейте обвязочную лагу, к которой в дальнейшем будут прибиваться лаги.

РАЗДЕЛЫ КНИГИ ЛАРРИ ХОНА «ОЧЕНЬ ЭФФЕКТИВНЫЙ ПЛОТНИК»

eplan.house

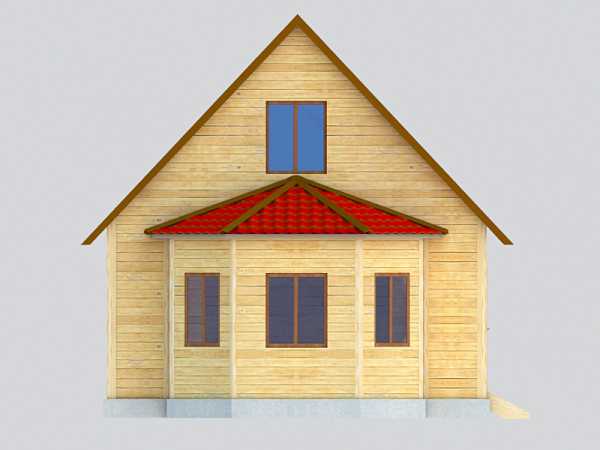

Эркер — эстетическое украшение гостиной в деревянном доме

Всем известно, что самый простой вариант деревянного дома – это квадратная или прямоугольная форма. В итоге подобного строительства получается сооружение с прямыми стенами, которое быстро собирается, привлекательно выглядит и обладает всеми свойствами помещения, которыми должны обладать. В нем можно жить, можно использовать, как баню, сарай, погреб и прочие сооружения. Но человек был бы не человеком, если бы не стремился к созданию эстетической красоты. Именно поэтому в дизайн деревянного дома начинают добавлять различные элементы, которые способы его преобразить. В качестве подобных дополнений выступают – балконы, террасы, веранды и т.д. В данной статье мы поговорим про еще одно интересное дополнение, которое может значительно расширить жилую площадь и радовать глаз хозяин. Его имя – эркер. Далее поговорим подробнее о том, как его сделать из бруса, что нам для этого понадобится и в чем особенность эркера.

Что такое эркер?
Как построить эркер в деревянном доме? Основы и советы от строителей;
Эркер – способ сделать деревянный дом более уютным.

Что такое эркер?

Эркер – это слово немецкого происхождения, которое означает — выступ в стене здания, предназначенный для расширения площади помещения и создания дополнительного естественного освещения. Увеличение освещения помещения достигается путем остекления эркера, многие дизайнеры прибегают к методу, когда почти вся выступающая площадь остекляется, но с этим следует быть осторожным. Во-первых стеклопакеты – это не самый крепкий материал и под давлением тяжести крыши он может не выдержать, а во-вторых стеклопакет не представляется возможным утеплить, а все тепловые потери придется компенсировать дополнительным обогревом помещения. Дополнительный обогрев – это дополнительные затраты и в конечном итоге данная цепочка приводит к логическому завершению, что дешевле сделать эркер менее остекленным, чем значительно сократить затраты при строительстве и покупке окон, а также дальнейшие затраты связанные с обогревом помещения.

Очень часто эркер делают только на первом этаже и накрывают его крышей, но могут быть и другие варианты, которые вы можете увидеть на фото представленным на нашем сайте. Существуют варианты, когда свершу возводиться балкон или наоборот эркер идет через все этажи в здании. Все это регулируется личными пожеланиями заказчика, но если вы изъявите желание построить все сами, то вам уже никто не сможет помешать, делаете, так как умеете, или так как вас научили и в конечном итоге радуетесь своему творению.

Ниже мы рассмотрим, как всю эту красоту сделать из бруса или оцилиндрованного бревна, а как известно древесина – это очень удобный материал, поэтому форму эркера вы может выбрать самую необычную, но чаще всего их делают: полукруглые, квадратные, с одной или несколькими гранями, а иногда их возводят треугольной формы. На этом можно заканчивать теоретическую часть и переходить к практической.

Как построить эркер в деревянном доме? Основы и советы от строителей

Как и все капитальные стены, стены эркера возводятся на отдельном фундаменте. Мы уже рассмотрели много различных вариантов фундаментов, поэтому вы можете выбрать тот, который вы считаете сделать легче всего именно на нем и будет производить возведение стен.

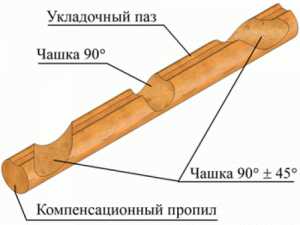

Кроме этого вы должны изучить еще один вариант угловой врубки – эркерный угол. Если у вас весь сруб строится с остатком, то и тут следует делать угол с остатком и наоборот. Например, если вы выберете в качестве строительного материала – оцилиндрованное бревно и будете строить классический тип эркера то вам надо будет сделать чашки в бревне под углом 45 градусов. Регулируя угол чашек, вы сможете добиться необходимой формы вашего эркерного выступа.

Но в настоящее время многие люди отдают предпочтение строганному или профилированному брусу, поэтому мы должны в данной статье рассмотреть, как делается угловая врубка. Схема представлена на иллюстрации. На ней видно, что в брусе необходимо выпилить при помощи бензопилы шипы и пазы, которые создадут в результате теплый угол.

При заготовке материалов, не забывайте про засечки, которые указывают на номер венца. Это в значительно сократит время при окончательном возведении стен. Если все готово, то можно начинать.

Первым делом на фундамент необходимо нанести гидроизоляцию, чаще всего в ее качестве выступает несколько слоев рубероида или доска пропитанная праймером. Поверх гидроизоляции кладется первый венец эркера, поверх него укладывается утеплитель (см. конопатка сруба), который часто крепится скобами при помощи строительного степлера. Когда утеплитель уложен, то кладут второй венец и подбивают его деревянной киянкой, для лучшего соединения. Чтобы в процессе эксплуатации стены не выдавило, два венца просверливаются, и в получившееся отверстие вбивается деревянный или железный нагель. Подобным образом продолжается сбор оставшихся венцов, пока не достигается необходимая высота, после этого строится межэтажное перекрытие или крыша, защищающая от осадков. Но это зависит от того, какой высоты эркер вы решите строить.

Строители рекомендуют лишь после этого начать процесс изготовления оконных проемов, а как их желать мы уже рассматривали в других статьях. Остается поговорить только об эстетической и дизайнерской составляющей.

Эркер – способ сделать деревянный дом более уютным

По статистике, чаще всего делают эркер в гостиной. Связано это с тем, что люди чаще всего встречаются именно в этой комнате, а значит ей, как ничему другому, необходимо дополнительное освещение, создаваемое солнечным светом. Так как подавляющую площадь эркера будут занимать окна, то тут мужчины строители уходят на втрое место и в работу подключаются женщины. Именно они могут выбрать красивые шторы, которые будут украшать интерьер. И теперь самое главное, форма эркера позволяет поместить в него удобную мебель, чаще всего туда помещают диван на котором можно заниматься чтением или просто разговаривать с гостями, а в комнате появляется больше полезного пространства.

Каждый по своему может украсить такую комнату и добавить туда различные элементы, но так или иначе дизайн гостиной с эркером получается необычайно привлекательным и в такую комнату хочется каждый раз вернуться и провести больше времени.

Читая статьи на нашем сайте, вы сможете сделать свой дом более привлекательным и уютным, поэтому предлагаем ознакомиться и с другими материалами, представленными на страницах сайта. С нашей помощью вы научитесь тому, что ранее не умели.

srubnbrus.com

Как правильно разметить эркер на фундаменте. Правильный фундамент. KakPravilno-Sdelat.ru

» Правильный фундамент

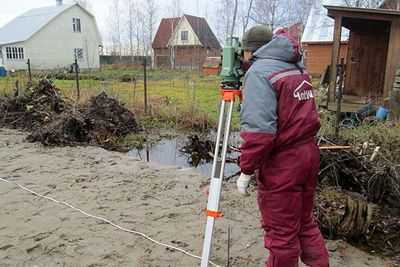

Как разметить фундамент для дома своими руками под ключ

Безусловно, он решается с помощью квалифицированных специалистов.

Но это и финансово затратно, да и где же здесь собственный труд? Причем, особых сложностей в этой процедуре нет.

Главное, внимательность, четкое исполнение предложенной инструкции и терпение. Сделаем? Что дает разметка фундамента для будущего строения?

Ровность и точность выполнения земляных работ;
Ровные и красивые углы здания;
Симметрия здания;
Легче сориентироваться во внутренней разметке дома;
Внести коррективы во внутреннее пространство;
Четкое обозначения дома на строительном участке относительного его границ;
Отсутствие споров с соседями относительно неправильного возведения дома относительно их участков и проекта.

Разметка фундамента под дом — это как лекало у швеи, и от такого какое оно, зависит конечный результат ее работы.

Простая фигура остова

Строители недаром считают прямоугольную форму фундамента самой простой. С ней не только легко работать в процессе возведения здания, но и просто разметить на участке.

Причем, способ описанный ниже, прекрасно подойди и для строений сложных геометрических фигур. Главное условие, чтобы у них были прямые углы.

Перед началом работ берем в руки проектную документацию и внимательно читаем какое расстояние должно быть отмерено от границ участка и коммуникационных линий.

Важно! Нарушение этого может привести не только к спорам с соседями, но и в дальнейшем полного сноса строения.

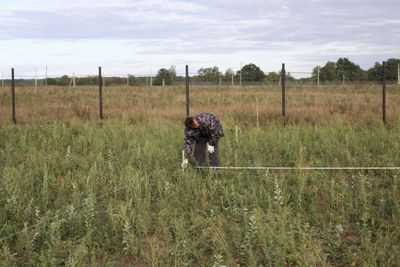

Помимо этого пригодятся колышки, рулетка, крепкий шнур. И приступаем к самому процессу. Для начала находит любой угол здания. Он может быть абсолютно любым, который вам проще всего найти.

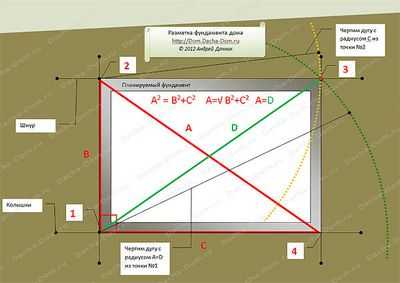

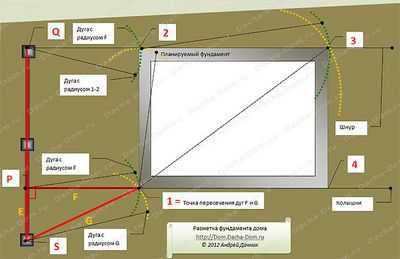

Берем его за основу, и вбиваем первый колышек. От него отступая нужное расстояние, чертим перпендикулярную линию и в конце ее вбиваем очередной колышек.

Так проделать со всеми оставшимися углами. Теперь натягиваем шнур и смотрим, где нас повело в сторону и все ли гармонично.

Проверить погрешности можно путем сверки диагоналей остова. Они должны быть равными. Допустимое отклонение — 1 см.

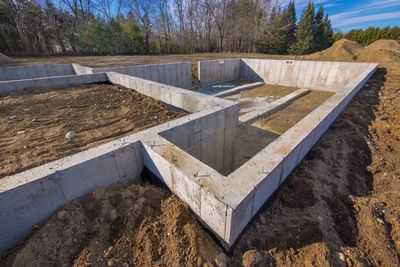

Сложная фигура фундамента

Тут можно смело применить предыдущий метод, но слегка подкорректировав его. Так, если ваше строение имеет основную форму прямоугольник или квадрат, нужно разметить их как было сказано выше.

А дальше как разметить фундамент для дома своими руками? Скорее всего, выступающие за границы основной фигуры, участки также имеют прямоугольную или квадратную форму.

Поэтому отталкивать в их построении нужно от уже имеющихся границ их фигур. Аналогичным способ измеряем и размечаем выступающие элементы. И каждый их них проверяем на соответствие диагоналей.

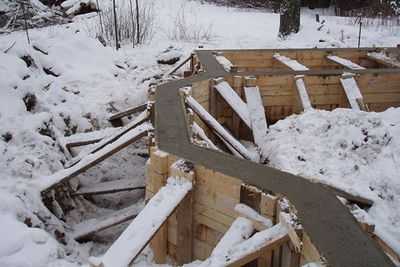

А если выступ сделан эркером?

Вариантов его исполнения существует множество, но основные — это полукруг или многоугольник. Это усложняет процесс разметки, но в тоже время не смертельно.

Так, для эркера многоугольной формы сначала нужно найти границу его полукруга. Кстати, это способ идеален для разметки эркеров полукруглой формы.

Для этого на заднем его участке, который уже имеет разметку шнуром, находим его местоположение. А в нем его середину. Сложностей к тому нет — отступите по границе от угла нужно расстояние, а уже от него измерьте середину эркера.

Готово? Тогда вбейте колышек в это место, к нему привяжите шнур с колышком на втором конце (расстояние равно радиусу выступающей части). Натягиваем, и чертим на земле полукруг.

Колышками отмечаем его границы и натягиваем между ними шнур. Если это многоугольник, то по линии полукруга нужно высчитать и отметить углы эркера и вбить в них колья. Дальше натягиваем нить по углам. Готово.

А что вы знаете об Египте?

Странный вопрос? А вот и нет. И строители используют в своей работе именно их метод — египетский треугольник. С ним все просто. Строится фигура треугольник со сторонами в 3, 4, 5.

А какую меру измерения вы возьмете за основу не важно. Но для нашего дела миллиметры не сгодятся, поэтому строим, ориентируясь на метры. Для его формирования сгодятся рейки как деревянные, так и металлические.

Главное условие, чтобы они были относительно жесткими. Крепко фиксируем их между собой и у вас на руках идеальный измеритель ровных углов. А если сделать 2 таких треугольника и соединить, то вот и прямоугольник готов.

И как им разметить фундамент для дома своими руками? Прикладываем к осевой углу и по перпендикуляру вбиваем колышек. И так во всеми углами.

Однако, и такой метод дает погрешности, да и не всегда можно сделать треугольник, например, для здания с большим фундаментом. Потому проверку диагоналями никто не отменят. Точнее ее ничего нет.

Что еще нужно знать?

Маленькие советы бывалых строителей помогут вам в этом несложном, но кропотливом деле:

Для колышков используйте куски арматуры. Они легче входят в грунт и сохраняют нужную прочность. На них легко закрепить шнур, и он не будет соскальзывать и провисать;
Шнур натягиваю максимально точно и без провисания. Так и удобнее будет выполнять земляные работы, да и потерять ориентир по ним сложно. А если шнур деформирован или порван, разметку проверяют на точность.
Начинать разметку нужно с определения точной расстояния от границ участка. Это позволит действовать согласно проектной документации, да и с соседями потом проблем не будет;
Шнур остается на разметке до тех пор, пока не закончатся основные земельные работы на участке;
Разметка легче и правильнее выполняется, если работать в паре;
Если есть возможность взять в аренду профессиональное оборудование для разметки, то воспользуйтесь этим. Это значительно ускорит процесс и сделает его максимально точным.

Еще ищите сложности в этой процедуре? По факту их нет. И все базируется на вашем желании, точном глазомере и кропотливости в выполнении поставленной задачи.

Сомневаетесь в целесообразности процедуры, как экономии бюджетных средств? Тогда поинтересуйтесь стоимостью таких услуг, выполняемых профессионалами.

Если есть деньги и желание — нанимайте их. Нет — делайте сами. И это у вас получится!

Узнать больше о разметке фундамента вы сможете просмотрев видео:

Расскажите об этой статье друзьям в соц. сетях!

Как правильно разметить фундамент эркера

Строительство дома или дачи, гаража или даже небольшого сооружения в качестве обычной хозпостройки не может обойтись без специальной закладки опоры для последующей выкладки используемого материала. Так, основную роль в строительстве занимает как правильно разметить фундамент эркера – часть строения, на которую приходится вся основная нагрузка сооружения. Следует отметить, что эта часть редко видна со стороны фасада здания, потому как погружена в грунт.

Рассматривая строительство частного дома, нельзя не упомянуть о пользе закладки заводка коммуникаций через монолитный фундамент фото. Как правило, он может быть различным – обыкновенным ленточным, выполненным из бетона, или же выложенный в виде свайной конструкции. Что же касается необходимости его в принципе, то эта часть дома оказывает значимую роль с точки зрения безопасности конструкции. Без него ни одна конструкция не простоит и месяц – при «использовании» стен в виде монтажа какой-либо перегородки или же простого вбивания гвоздя, стена просто рухнет, подвергнув опасности жизнь человека.

Сегодня представлено огромное количество конструкций представленной несущей части. Так, вы можете использовать старый дедовский способ в виде выкапывания траншеи и последующей заливки предварительно приготовленного бетона либо осуществить монтаж уже приготовленных бетонных плит, что оказывается также надежным и динамические испытания свай зачем .

Разумеется, при выборе материала для закладки опорной конструкции обязательно проводятся все расчеты, которые подразумевают высчитывание минимального веса стройматериалов, которые будут задействованы в строительстве. После расчета полученное значение «примеряют» к возможным видам сваи под дом 8х8 в соответствии с возможностями и выдерживания несущих конструкций.

Если вы не имеется соответствующих знаний для осуществления расчета, обязательно обратитесь к специалистам, которые в точности проведут все расчеты и посоветуют вам определенный материал для монолитный фундамент ярославль цена. Иногда может оказаться достаточным вбить в грунт свайные элементы и это будет также надежно, что и выкладка бетонного ленточного полотна.

yenreut.ru, — надежный фундамент

в Москве, Санкт-Петербурге, Киеве, Минске, Новосибирске, Алматы, Алма-Ате, Харькове, Екатеринбурге, Нижнем Новгороде, Казани, Самаре, Омске, Челябинске, Ростове-на-Дону, Уфе, Донецке, Волгограде, Красноярске, Перми, Воронеже, Одессе, Запорожье, Саратове, Астане, Львове, Краснодаре, Тольятти, Кривом Роге, Шымкенте, Ижевске, Барнауле, Ульяновске, Тюмени, Иркутске, Владивостоке, Ярославле, Хабаровске, Махачкале, Оренбурге, Новокузнецке, Кемерово, Томске, Рязани, Астрахани, Пензе, Набережных Челнах, Гомеле, Липецке, Николаеве, Туле, Мариуполе, Караганде, Кирове, Луганске, Чебоксарах, Калининграде, Курске, Улан-Удэ, Ставрополе, Брянске, Магнитогорске, Иваново, Твери, Виннице, Макеевке, Актобе, Белгороде, Могилёве, Сочи, Витебске, Херсоне, Севастополе, Нижнем Тагиле, Гродно, Архангельске, Таразе, Владимире, Симферополе, Павлодаре, Калуге, Чите, Смоленске, Бресте, Усть-Каменогорске, Кургане, Волжском, Сургуте, Полтаве, Орле, Горловке, Череповце, Семее, Чернигове, Черкассах, Кызылорде, Владикавказе, Вологде, Мурманске, Сумы, Житомире, Саранске, Якутске, Тамбове, Уральске, Днепродзержинске, Грозном, Стерлитамаке, Костроме, Петрозаводске, Кировограде, Нижневартовске, Черновцах, Хмельницком, Комсомольске-на-Амуре, Йошкар-Оле, Таганроге, Новороссийске, Ровно, Братске, Сыктывкаре, Нальчике, Дзержинске, Шахтах, Ивано-Франковске, Орске, Нижнекамске, Тернополе, Кременчуге, Ангарске, Зеленограде, Костынае, Балашихе, Химках, Старом Осколе, Великом Новгороде, Луцке, Бобруйске, Атырау, Белой Церкови, Прокопьевске, Подольске, Пскове, Петропавловске, Бийске, Энгельсе, Балаково, Южно-Сахалинске, Рыбинске, Краматорске, Армавире, Северодвинске, Королёве, Актау, Петропавловске-Камчатском, Темиртау, Сызрани, Мытищах, Норильске, Барановичах, Каменске-Уральском, Златоусте, Новочеркасске, Мелитополе, Люберцах, Керчи, Волгодонске, Абакане, Уссурийске, Находке, Электростали, Салавате, Кокшетау, Никополе, Туркестане, Березниках, Копейске, Миассе, Альметьевске, Рубцовске, Пятигорске, Борисов, Коломне, Майкопе, Коврове, Колпино, Одинцово, Экибастузе, Нефтеюганске, Пинске, Лисичанске, Железнодорожном, Бердянске, Хасавюрте, Талдыкоргане, Павлограде, Северодонецке, Славянске, Кисловодске, Новомосковске, Рудном, Ужгороде, Серпухове, Черкесске, Первоуральске, Новочебоксарске, Нефтекамске, Алчевске, Димитровграде, Орехово-Зуево, Дербенте, Невинномысске, Красногорске, Камышине, Орше, Северске, Батайске, Евпатории, Кызыле, Муроме, Новом Уренгое, Мозыре, Октябрьском, Енакиево, Щелково, Новошахтинске, Сергиевом Посаде, Новокуйбышевске, Каменец-Подольском, Ачинске, Ноябрьске, Ельце, Жуковском, Обнинске, Арзамасе, Солигорске, Пушкино, Домодедово, Элисте, Жанаозене, Каспийске, Назрани, Артеме, Ессентуках, Ногинске, Новополоцке, Ленинске-Кузнецком, Сарапуле, Бердске, Тобольске, Константиновке, Лиде, Междуреченске, Красном Луче, Ухте, Серове, Раменском, Стаханове, Мичуринске, Воткинске, Зеленодольске, Великих Луках, Конотопе, Александрии, Киселевске, Железногорске, Соликамске, Магадане, Каменске-Шахтинском, Шостке, Глазове, Измаиле, Новотроицке, Молодечно, Гатчине, Сарове, Бердичеве, Пушкине, Долгопрудном, Воскресенске, Умани, Канске, Реутове, Ялте, Торезе, Кузнецке, Губкине, Мукачево.

Разметка фундамента. Вынос в натуру.

Действия по разметке фундамента и выноса в натуру с привязкой к ориентирам на местности (Схема №1).

Находим положение угловой точки №1. Для этого отмечаем на местности стартовую точку S и откладываем по линии, параллельной осевой улицы расстояние Е .
По теореме Пифагора находим значение длины гипотенузы G прямоугольного треугольника SP1 по известным значениям длин катетов Е и F: G= √E2+F2
Из точки S с помощью шнура и колышка (отрезка арматуры) проводим окружность на местности с радиусом G .
Из точки P с помощью шнура и колышка (отрезка арматуры) проводим окружность на местности с радиусом F .
Точка пересечения двух окружностей соответствует положению угловой точки фундамента №1 .
От точки P по линии параллельной осевой улицы откладываем значение длины фундамента между точками 1 и 2. Находим положение в натуре точки Q
Из точки Q с помощью шнура и колышка (отрезка арматуры) проводим окружность на местности с радиусом F .
Из точки 1 с помощью шнура и колышка (отрезка арматуры) проводим окружность на местности с радиусом равным длине фундамента 1-2 .
Точка пересечения двух окружностей соответствует положению в наутре угловой точки фундамента №2 .

Схема №2. Разметка фундамента. Вынос точек и осей в натуру.Проверка диагоналей

Продолжение на схеме №2. По теореме Пифагора находим значение диагоналей фундамента A и D. A= √B2+C2
Из точки 2 с помощью шнура и колышка (отрезка арматуры) проводим окружность на местности с радиусом C (расстояние 2-3 равное длине стороны фундамента ).
Из точки 1 с помощью шнура и колышка (отрезка арматуры) проводим окружность на местности с радиусом A. значение которого мы определили в пункте 1.
Точка пересечения окружностей даст положение в натуре угловой точки фундамента №3 на местности.
Повторяем действия аналогичные пп. 11-13 для разметки положения угловой точки фундамента №4 .

Далее по требованию пункта 3.5 СНиП 3.01.03-84 «Геодезические работы в строительстве» при выносе в натуру разметки фундамента разбивочные оси следует переносить на обноску для временного закрепления осей.
Обноска для закрепления в натуре осей представляет собой конструкцию, состоящую из деревянных столбиков диаметром 80-120 мм к которым прибиты с наружной от фундамента стороны ровные строганные доски толщиной 40-50 мм. Длина доски обноски должна превышать ширину фундаментной ленты. Столбики закапывают или вбивают в землю на расстоянии 3 метра (требование пункта 6.1. ВСН 37-96) от края будущей траншеи перпендикулярно каждой вынесенной в натуру осевой фундамента. Верхнюю грань обноски устанавливают в горизонте на высоте равной высоте будущего ленточного фундамента (на 5-7 см ниже верхнего среза планируемой опалубки). Все верхние плоскости всех обносок выставляются в натуре в единый горизонт с помощью водяного уровня или лазерного построителя плоскостей. Положение одной из обносок в натуре при этом принимают за исходное, обозначив дополнительно на колышке уровень планировочного нуля. На каждой стороне фундамента должна быть разметка не менее двух высотных отметок.

После разметки и выноса основных осей фундамента в натуру, осевые переносят на обноску. Обноска должна обеспечивать незыблемость закрепленных на ней точек.
Между точками пересечения осевых или угловыми точками фундамента натягивают шнуры (струны из стальной проволоки), которые закрепляются на кольях или отрезках арматуры, отступив 2 м от краев траншеи. Обноску устанавливают над осевыми струнами. Положение осевой струны переносится на грань обноски с помощью отвеса или лазерного уровня. На поверхности обноски в обе стороны от осевой струны откладывается значение половины ширины фундаментной ленты. Если в натуру выносятся края фундамента, то от перенесенного на обноску положения края фундамента откладывается целое значение ширины ленты. В найденные крайние точки ширины ленты вбиваются гвозди, к которым крепятся стальные проволочные струны разметки фундаментной ленты. Для контроля с помощью отвеса положение краевых струн переносится на откосы и дно траншеи, где могут быть отмечены забетонированными отрезками араматуры. Отесы можно оставить до укладки фундаментных плит или установки опалубки фундамента. Отметки из отрезков арматуры также требуется установить на всех пересечениях краевых струн обноски фундамента и в точках пересечения осевых струн. На каждую ось разметки фундамента требуется минимум 4 отметки на местности. Также, при небольшой глубине траншеи детальная разбивка мест положения фундамента может производится с помощью нитяных отвесов, подвешенных на стальной проволоке струн и фиксирующих положение разбивочных осей в пространстве.

Контроль разбивки обноски осуществляется измерением прямых углов на двух диаметрально расположенных углах обноски или методом сравнения противоположных диагоналей через углоые точки или точки пересечения осевых.

Источники: http://sdelai-fundament.ru/kak-razmetit-fundament-dlya-doma-svoimi-rukami.html, http://yenreut.ru/%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D1%80%D0%B0%D0%B7%D0%BC%D0%B5%D1%82%D0%B8%D1%82%D1%8C-%D1%84%D1%83%D0%BD%D0%B4%D0%B0%D0%BC%D0%B5%D0%BD%D1%82-%D1%8D%D1%80%D0%BA%D0%B5%D1%80%D0%B0, http://dom.dacha-dom.ru/vinos-v-naturu.shtml

Комментариев пока нет!

kak-sdelatpravilno.ru

Как построить эркер | Своя изба

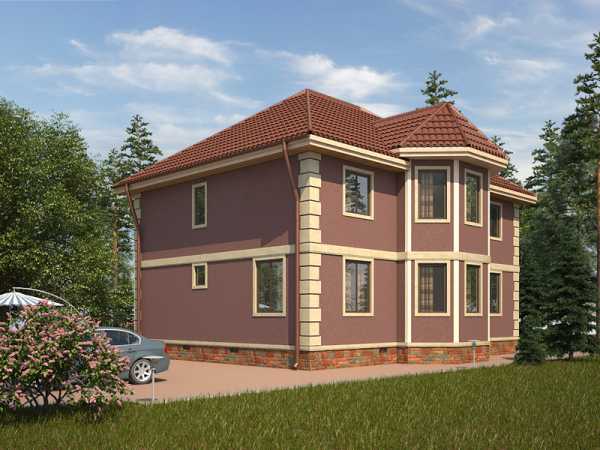

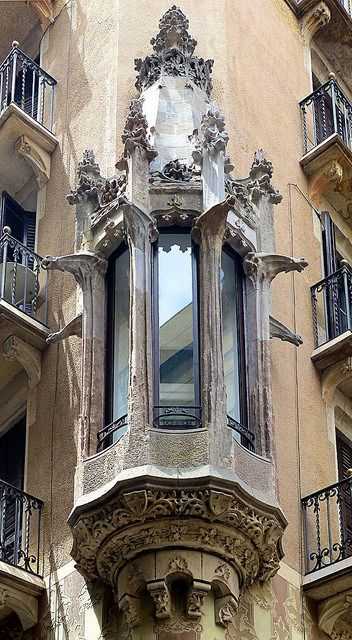

В зависимости от проекта эркеры размещаются по всей высоте здания или на один, несколько этажей. В строительной практике встречаются три типа эркеров – настенные, угловые внутренние и наружные эркеры, имеющие форму треугольника, прямоугольника, полукруга, трапеции или многогранника. Эркер может возводиться одновременно с домом, либо пристраиваться к уже готовому дому. В последнем случае вам придется начинать с фундамента.

Рекомендуется делать ленточный фундамент, как более прочный и надёжный, где в качестве арматуры можно использовать уголки, трубы и даже каркасы от кресел. Вполне естественно возводить эркер из того же материала, что и стены дома.

При кирпичном варианте эркера сложной конфигурации обязательно предусмотрите изготовление специального шаблона для придания кирпичу нужной формы. Чтобы ваша кладка была более прочной, можете использовать сварную сетку примерно через каждые пять рядов кирпича.

При установке надоконных перемычек обязательно пользуйтесь уровнем. Поскольку готовых перекрытий для эркера нужной формы вы можете не найти, сделайте их сами методом заливки. Для этого установите двутавровые балки, один край которых обоприте на свежую кладку, а другой – на стену дома.

После этого сделайте опалубку из старых досок с постеленной внутри полиэтиленовой плёнкой, а в качестве арматуры используйте кладочную 3-мм сетку с ячейками 50х50 мм. После заливки перекрытия нужно подождать примерно неделю, чтобы бетон «схватился» и затем можно продолжать кладку кирпича.

Если ваш дом двухэтажный, то второе перекрытие делать необязательно. Достаточно установить стропильную балку будущей крыши. Во избежание теплопотерь залитые полы лучше утеплить пенополистеролом.

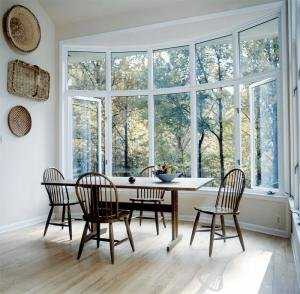

Остекление эркеров производится в соответствии с их предназначением. Жилые комнаты в эркерах остекляются до половины. Это связано с тем, чтобы не допустить лишних потерь тепла. Эркеры, застеклённые по всей площади, создаются, как правило, в домах летнего типа, либо там, где эркер является шахтой для лифта.

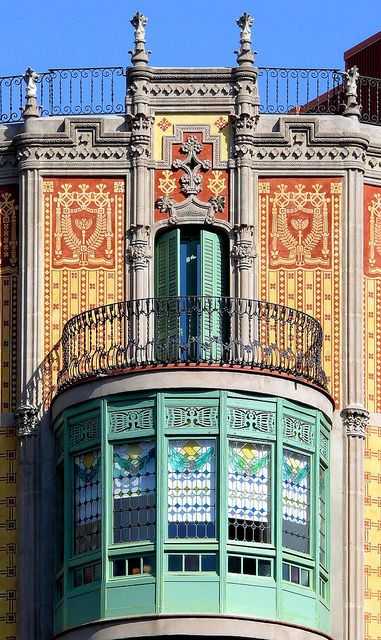

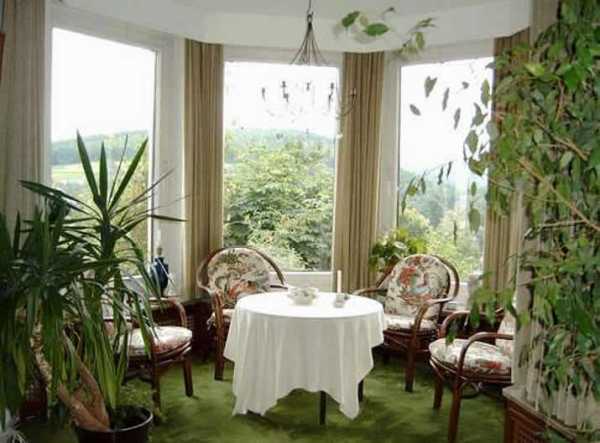

Эркер – это часть жилой комнаты, конструктивно вынесенная за плоскость фасада. Эркеры имеют оконные или сплошные проёмы. На них возложены две основные функции – увеличение жилого пространства и интенсивности освещения жилого помещения.
