Естественная вентиляция это – что это такое и с помощью чего осуществляется организованная вентиляция в частном доме? Расчеты и схемы вытяжной системы. Как сделать своими руками?

Содержание

Принцип работы естественной вентиляции

Вентиляция обязательна для помещений с разнообразным назначением. Без нее воздух, насыщенный углекислым газом, будет отрицательно сказываться на общем состоянии и самочувствии человека. Отсутствие воздухообмена в производственных помещениях чревато более серьезными последствиями: развитие хронических заболеваний, острых отравлений.

Понятие вентиляции помещений

Эффективная вентиляция — комфортный микроклимат в помещении

Основная система, принцип которой лежит в основе всех других, это естественная вентиляция. Прежде чем, ее рассмотреть, нужно разобраться, что представляет собой вентиляция. Это процесс воздухообмена, при котором воздух, насыщенный кислородом, поступает в помещение, а отработанный – удаляется из него. Благодаря такой циркуляции, в помещениях можно поддерживать определенный микроклимат, соответствующий санитарным нормам. Строительные нормы и правила 2.08.01-89 «Жилые здания» предусматривают оборудование жилых зданий вентиляцией с определенными параметрами воздуха и кратностью воздухообмена. Система призвана сохранять благоприятный микроклимат, нейтрализуя вредные газы и излишнюю влажность.

Но совершенно очевидно, что для осуществления вентиляции должны быть созданы определенные условия. Причинами возникновения движения воздушных масс являются:

  • Разница температур и атмосферного давления в помещении и за его пределами.
  • Механическое побуждение.
  • Гравитационные силы.

Что такое естественная вентиляция

Варианты организации естественной вентиляции

Самая доступная, соответствующая требованиям санитарных норм – естественная вентиляция. Для ее осуществления необходимо, чтобы свежий воздух беспрепятственно поступал в помещения, вытесняя насыщенный углекислым газом, за его пределы. Принцип работы естественной вентиляции основан на физических законах. Так, поступление происходит через щелевые отверстия, окна, двери, а отработанный, поднимается и устремляется к вентиляционным отверстиям, находящимся в ванной, туалете, на кухне.

Преимущества естественного воздухообмена

  • Минимальная рабочая схема. Так, в многоквартирных домах – это вентиляционные решетки, встроенные в специальные отверстия. Для частных домов – такие же решетки, и кроме того, вентиляционная труба с наконечником, воздуховоды. Однако, все эти приспособления монтируются во время строительства, очень редко установка происходит дополнительно.
  • Экономна, так как не задействовано оборудование.
  • Возможен самостоятельный монтаж.
  • Не зависит от наличия напряжения в сети.

Однако у системы есть недостатки, о которых нужно помнить при ее монтаже:

  • Для правильной работы необходимо беспрепятственное движение воздушных масс.
  • В основу работы положена разница температур, которая возможна только в холодное время года. Это значительно сокращает период работы воздухообмена.

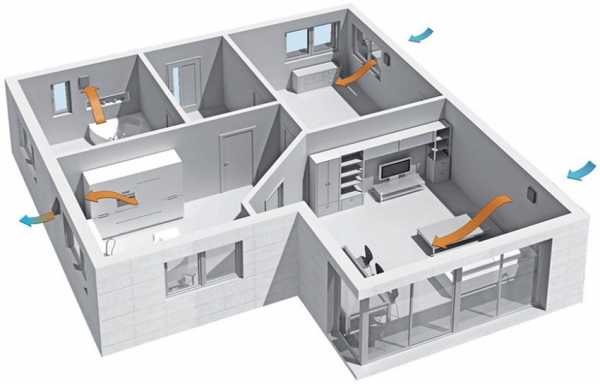

Движение воздушных потоков

Чтобы естественная вентиляция в помещении работала корректно, разберемся в причинах возможных препятствий, дабы учесть их при устройстве. Итак, вентиляция должна вытеснить некий объем воздуха, заменив его на свежий с улицы. Понятно, что воздух на улице и внутри помещения имеют свою температуру и влажность, а перемещение воздушных масс – интенсивность и направление.

Очень важно следить за работой вентиляции

Для классической схемы движения воздушных масс нужно обычное батарейное отопление, которое используется более, чем в 90% частных домов и квартир, расположенное под окном. Воздух, контактирующий с поверхностью окна, охлаждается больше, чем тот, который соприкасается с другими поверхностями. Холодные воздушные потоки имеют большую плотность, следовательно, они тяжелее теплых, потому устремляются вниз. Здесь их подхватывает тепло от батареи, они смешиваются и уже подогретый поток циркулирует по комнате, отдавая часть тепла, конструктивным элементам, стенам, мебели.

Охладившись, он опускается вниз и заменяет часть разряженного воздуха, образовавшегося под батареей. В такой циркуляции нет перепадов давления, но гравитационные силы создают постоянный цикличный поток в пределах данного помещения. Он не позволяет допустить холодный воздух к полу. Самой дискомфортной зоной будет то место, где смешиваются разно-температурные потоки, а остальные части комнаты находятся в, так называемой, зоне комфорта.

Если же отопительная батарея расположена не под окном, а у стены напротив, движение воздушных потоков будет иным. Так, контактирующие с окном воздушные потоки, опускаются вниз, где нет подогрева, стелятся по полу и, проходя через комнату, движутся к батарее. Нагреваясь от нее, воздух поднимается и продолжает свое движение уже поверху. Как и в классической схеме образуется циклический круг. Но, в том случае, температурный режим полностью нарушен, зона дискомфорта – значительно увеличена. Холодные потоки охлаждают пол, хождение по нему становится неприятным. Четкая разница между воздушными потоками, увеличивает скорость их передвижения.

Иногда такая ситуация складывается и при правильном расположении окон и радиаторов. Здесь важно помнить о мощности и размерах, например, если под окном расположена батарея, перекрывающая всего третью его часть, то в местах, где нет смешения теплого и холодного воздуха, будут возникать зоны преобладания холодных потоков, стелящихся по полу. Для исправления такого явления, необходимо установить либо две батареи, либо одну длинную.

Важно! В помещении, где находятся дети, рекомендуется устанавливать радиаторы только под окном! Иная схема расположения отопительных приборов, приводит к простудным заболеваниям из-за постоянно холодного пола. Если нет технической возможности правильно установить радиатор – такое помещение нельзя использовать для детской комнаты или спальни.

В помещениях с панорамными окнами происходит подобная ситуация. В основном, батареи устанавливают по обе стороны окон. Холодный воздух устремляется вниз, на пол, двигаясь к другому отопительному прибору или через дверь, создавая сквозняк в другое помещение. Кроме того, окна сильно запотевают, а это свидетельствует о том, что в помещении повышенная влажность. Исправить такое может тепловая завеса, но это уже элемент принудительной вентиляции.

Работа естественной вентиляции

В прохладное время года система естественной вентиляции работает таким образом. Теплый воздух всегда поднимается, поэтому если в частном доме два этажа, то верхний – более теплый. В системе вентиляции создается хорошая тяга благодаря разнице высот и четко направленному динамическому движению теплых воздушных масс вверх. Вентканал имеет часть трубы, находящуюся за пределами здания (над крышей) и холодный воздух пытается по ней, проследовать вниз.

Вариант организации вентканала в гараже

Такой процесс способен вызвать обратную тягу. Но этого не происходит, так как вверх движется большой объем теплого воздуха. Потому, очень важно, для правильной и эффективной работы естественной вентиляции, еще во время строительства, все вентканалы и воздуховоды устраивать внутри строения.

Внимание! Еще один момент, который способен препятствовать правильному естественному воздухообмену – при установке подоконников полностью перекрывают отопительную батарею или устанавливают на нее декоративную решетку. Это препятствует нормальному движению теплых воздушных масс, которые не могут должным образом нагреть холодный воздух из окна.

Летом система естественной вентиляции работает несколько по-другому. Более всего нагревается крыша. Так, при температуре воздуха 28-30°C она прогревается до 55-75°C. Подкровельное пространство имеет более низкую температуру (около 38-43°C). На первом этаже дома достаточно комфортная температура – до 25°C, на втором – выше на 3-4 градуса и практически равна уличной. Температурные условия, при которых в доме более прохладно, чем на улице, не способствуют корректной работе естественного воздухообмена. Однако, летом есть возможность открывать окна для проветривания, создавая тем самым повышенное давление. Нужно помнить, что в месте, где ветер попадает в помещение, создается повышенное давление. Там же, где он его покидает – пониженное.

Нужно помнить, что воздух движется по пути наименьшего сопротивления (практически по прямой линии). Потому, чтобы «побудить» вентиляцию к работе, следует проводить сквозное проветривание, открывая окна со всех сторон дома. Если в строительный проект не закладывается механическая вентиляция, а предполагается только естественная, то следует учесть, что «глухих» стен в здании быть не должно. Все помещения должны быть оборудованы окнами, в том числе, туалетная и ванная комнаты.

ventkam.ru

Естественная вентиляция – принцип работы, виды, преимущества

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Замечено, что от словосочетания «естественная вентиляция» большинство молодых специалистов-строителей сразу только отмахивается, так как в их коллективной голове возникают образы вентиляторов, рекуператоров, всевозможных приточных и обратных клапанов и прочих деталей, которыми насыщена любая схема механической вентиляции. Проблема в том, что сравнительно молодые, но достаточно опытные прорабы уже редко встречают эту самую естественную вентиляцию зданий в качестве образца (большинство из них являются самоучками).

Правильное обустройство естественной вентиляции — простой способ обеспечения здорового микроклимата в доме

Преимущества и недостатки естественной вентиляции

И естественная, и искусственная вентиляция обладают как достоинствами, так и недостатками. Чтобы понять, почему при монтаже своими руками следует предпочесть естественную вентиляцию механической, необходимо подробно рассмотреть принцип устройства первой.

Вплоть до 90-х годов устройство вентиляции в жилых домах было естественным, но большинство толком этого не застало: модой на пластиковые окна, всевозможные утеплители и элементы «умного дома» схема естественной вентиляции была вытеснена на периферию, где и так десятилетиями строили по старинке.

Принцип естественной вентиляции частного дома

Интересно! Естественная вентиляция – это вентиляционная система, в которой отсутствует принудительная движущая сила: вентилятор или другое механическое устройство. Воздушная тяга при такой схеме возникает за счёт перепада давления, а рабочий принцип естественной вентиляции основан на разнице температурных показателей в здании и на улице. Чем значительнее эта разница – тем лучше обеспечивается воздухообмен в помещениях.

Деревянные окна слегка сквозили, полусантиметровая щель под дверью обеспечивала естественную тягу. Необходимые 30 м3/час в сутки обеспечивались сами собой, так что скорее изыскивали способ уменьшить неизбежно возникающие при естественной приточной вентиляции сквозняки.

Для естественной циркуляции воздуха герметичные рамы окон следует оборудовать вентиляционным клапаном

Плюсы правильно организованной естественной вентиляции очевидны: она не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении. Минусов тоже хватает: старая вентиляция была обеспечена старыми технологиями. Сейчас, особенно при стремлении сделать всё своими руками, нужно аккуратно просчитывать воздушный поток, иначе можно впасть в экстремум: сквозняки или недостаток кислорода будут обеспечены.

Считается, что подобные работы должен делать мастер. Но дешевизна естественной вентиляции по сравнению с искусственной позволяет наладить её самостоятельно. В случае ошибки исправить её будет в разы проще и дешевле.

Правильно организованная естественная вентиляция не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении

Виды естественной вентиляции

По принципу устройства естественная вентиляция делится на два основных типа:

  1. Бесканальная естественная вентиляция.
  2. Канальная естественная вентиляция.

К бесканальной вентиляции относится проветривание помещений, осуществляемое вручную: поступление свежего воздуха происходит через открытые форточки или окна в комнатах и на кухне, а удаление отработанных воздушных масс – через вытяжные решётки на кухне и в санузлах.

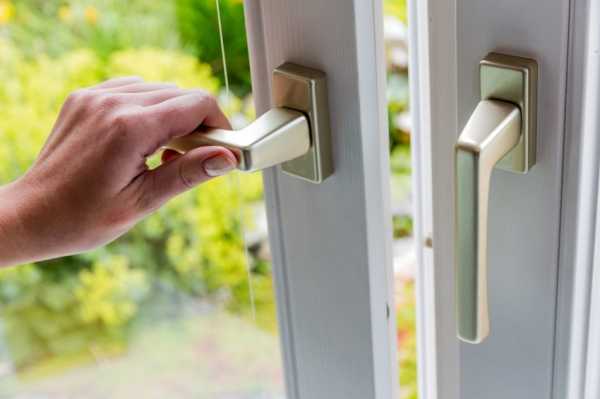

Проветривание через открытые окна — самый простой способ обеспечить естественную вентиляцию помещений

Важно! Сделать расчёт естественной вентиляции возможно только при реализации её системы канальным способом.

Для устройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов. Расчёт схемы и её монтаж вполне осуществим своими руками.

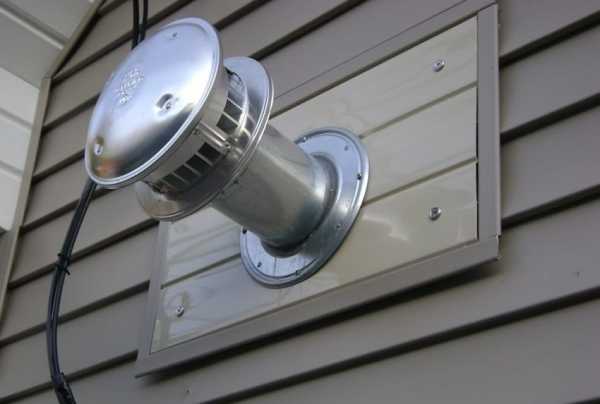

Вентиляционный клапан, встроенный в наружную стену, достаточно просто установить самостоятельно

Естественная вентиляция: принципы расчета

При желании сделать вентиляционную систему в доме своими руками необходимо сделать несложный расчет естественной вентиляции. Знания СНиПов не требуется – достаточно азов арифметики и нескольких базовых констант.

Полезный совет! Интенсивность воздухообмена регламентируют пять СНиПов, общих для всей российской территории, и ещё достаточное количество региональных нормативов. Но для расчёта естественной тяги вентиляции в частном здании можно обойтись и без них.

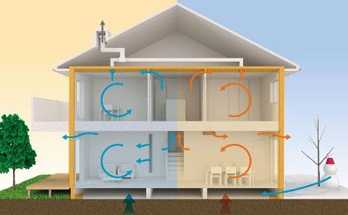

Схема движения воздуха при естественной вентиляции, организованной бесканальным способом

Нужно знать, что нормой считается приток в 30 м3/час на человека, плюс ещё 30 «просто так» для кухни. Поэтому нет смысла думать о площади и планировке здания, если это частный дом. В зависимости от широты нормативную тягу можно принять равной 20 м3/час для севера до 40 м3/час на юге. На севере воздух существенно плотнее и холоднее, поэтому излишне нагружать отопление интенсивным воздухообменом нежелательно. На юге плотность воздуха ниже, а метаболизм человека быстрее. Все двери должны иметь внизу щель от 1 до 2 см соответственно.

Условно все помещения делятся на «грязные» – это кухня и санузел в первую очередь, затем хозяйственные комнаты, кладовки, утеплённые подвалы и капитальные чердаки. «Чистые» – это все жилые помещения.

Для обустройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов

Если обсуждать вопрос как сделать естественную вентиляцию совсем кратко, то принципы весьма просты. Из грязных помещений воздух удаляется при помощи вытяжки. В чистых же оборудуют приток, но ни в коем случае не устанавливают вытяжку: это только обеспечит сквозняк и большую потерю тепла в холодное время года. Воздух должен пройти сквозь все помещения в здании общим потоком (или несколькими «параллельными»).

Если в гараже часто ведутся какие-либо работы, то там необходим как приток, так и вытяжка. И не стоит забывать о «хоботе» для выхлопной трубы с выходом на улицу.

Воздух, поступающий через окна и двери, удаляется через вытяжные каналы естественным способом

«Грязные» помещения

Вытяжная естественная вентиляция на кухне и в санузле должна быть более мощной из-за запахов, к тому же эти помещения всегда располагают как можно дальше от жилых. То есть, в любом случае как минимум необходимо оборудовать вертикальные каналы и для кухни, и для санузла, и чем они будут выше, тем лучше. В 99% случаев типовые планировки частных домов уже обкатаны по самой удобной схеме: все каналы каждого помещения сведены в одну общую шахту, размещённую посреди здания. Это не только позволит уменьшит потерю доступной площади, но и шахта будет выходить в наивысшей точке крыши, а высота обеспечит качество тяги. Дополнительный плюс: не нужно будет делать слишком высокие трубы на крыше – это облегчит их обслуживание.

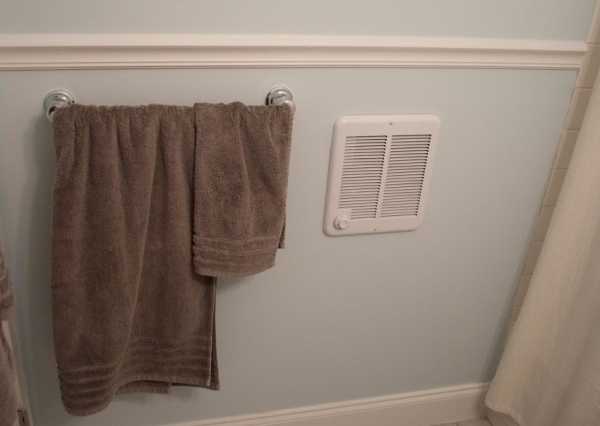

Санузлы особенно нуждаются в правильно организованной вентиляции

Если дом кирпичный, то есть ещё более логичный и дешёвый вариант: сама шахта и является каналом/каналами. А если дом каркасный, деревянный или его просто реконструируют (то есть, кирпичную шахту посреди здания не сделать без полного «разгрома»), то обычно используют пластиковые трубы из поливинилхлорида или канализационные. Разницы никакой, так как температурный режим труб будет почти естественным.

Выведенная на крышу здания шахта-труба обязательно обшивается с утеплителем. Это не даст трубе разрушаться из-за перепадов температуры – вытяжка с кухни в любом случае будет иметь значительную разницу с внешней атмосферой, причем расширяться будет именно внутренняя поверхность шахты. Заодно это значительно уменьшит количество конденсата. Сверху трубы необходимо сделать колпак для защиты от снега и дождя.

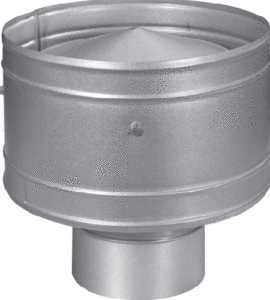

Вытяжную трубу выводят на крышу здания и накрывают колпаком во избежание попадания осадков

Если дом невысок или находится в южных широтах, то тяга может быть недостаточной. При разных погодных условиях может возникнуть эффект обратной тяги, тогда наличие настоящего камина или даже водонагревателя со своим встроенным отводом может привести к пренеприятным последствиям. В таком случае устанавливаются вентиляторы на выходы каналов, которые будут включаться при использовании вытяжки на кухне, водонагревателя или камина.

«Чистые» помещения

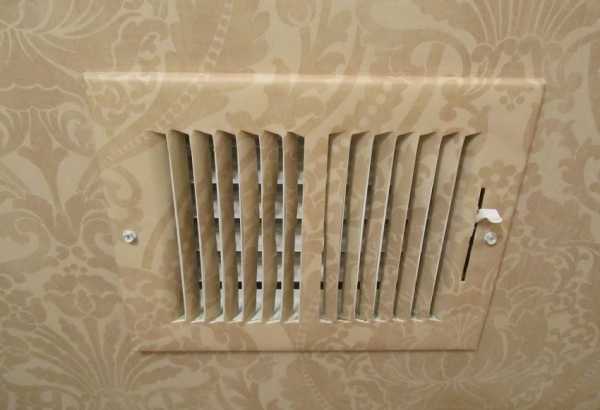

В жилых помещениях требуется устанавливать только приточные клапаны, да и то не всегда. Воздух должен идти от входного клапана естественной вентиляции до двери, но не циркулировать внутри комнаты – вытяжку ставить нельзя, так как она обеспечит постоянный, но незаметный сквозняк.

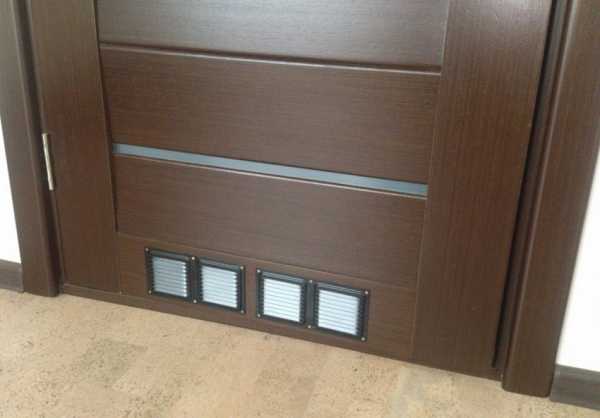

Для организации естественной вентиляции межкомнатные двери оборудуют вентиляционными решетками

В первую очередь, необходимо обратить внимание на окна и форточки – это основной естественный приток воздуха. Классические деревянные окна и при закрытых форточках пропускают от половины до нормы объёма воздуха каждое. Но современные рамы пропитывают противопожарным составом и многократно покрывают или даже выдерживают в лаке. Современный состав резины и жестяная обивка под стекла превращают такие окна почти в пластиковый стеклопакет – полная температурная и звуковая изоляция. Остается использовать форточки.

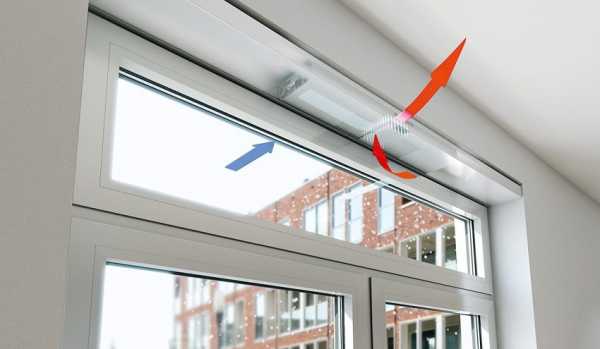

Рекуператор, встроенный в оконную раму, зимой обеспечит поступление теплого воздуха естественным способом

Но форточки дают слишком большую потерю тепла и слишком дискретно регулируются щеколдой с засечками. Поэтому существуют рамы, в которые вставляют проветриватели, позволяющие воздуху проходить через систему микроканалов, почти как в рекуператоре, что даёт постоянный поток воздуха с приростом температуры на 20°С.

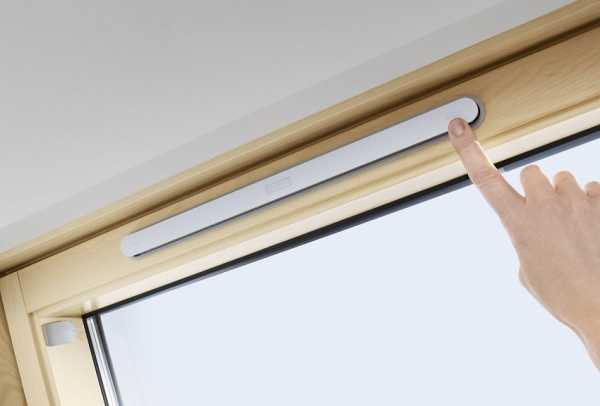

Однако, если хочется более точного (в 10-20 раз) регулирования входящего потока воздуха, под потолком во внешней стене можно установить клапаны для приточного потока. В старых моделях их снабжают крышкой с виньером, а в новых используют уже привычные шторки-жалюзи. Их удобство в том, что в отличие от форточек, на каждом из клапанов можно один раз установить необходимый минимальный зазор, после чего форточка потребуется только в особенно жаркий день.

На вентиляционном клапане можно установить необходимый зазор, чтобы регулировать поток воздуха

Гараж, подвал и спецпомещения

Гараж отличается обилием слишком резких запахов, если его использовать регулярно. По идее хорошо бы оборудовать его принудительной вытяжкой, но если температура внутри совершенно не важна, то вполне можно установить и естественную.

Статья по теме:

У одной из стен делаем несколько отверстий на высоте 30-50 см под уровнем потолка для входных клапанов со шторками. С противоположной стороны устанавливается один или несколько выходных клапанов, естественно, тоже сверху.

Если естественной тяги недостаточно для обеспечения вентиляции, то её можно усилить принудительно с помощью вентиляторов, встроенных в воздуховод

Приточные клапаны расположены сверху, поэтому внутри помещения гаража устанавливаем к ним трубы-каналы вертикально вниз, причем внутрь трубы неплохо бы набить стекловаты. Конечно же, это «рекуператор» времен динозавров, но зимой, осенью и весной несколько дополнительных градусов температуры воздуха могут обеспечить быстрый прогрев двигателя и незамерзание замков.

Обратные клапаны для естественной вентиляции устроены чуть сложнее классических: к ним тоже полезно подсоединить короткую трубу вниз (20-30 см будет достаточно) и внизу вставить кран для слива. Зимой при активной работе в гараже внутри будет быстро набираться конденсат.

Демпфер для естественной вентиляции оборудован обратным клапаном, чтобы регулировать направление потока воздуха

С камином и водонагревом все просто – холодный уличный воздух подводится снизу под сам камин к пламени. Это улучшит приток кислорода к пламени и обеспечит прекрасную тягу. С вонограгревом тоже просто: труба от приточного клапана должна тянуться в дальний угол от бака и выпускать воздух у самого пола – нет смысла отнимать тепло у водонагрева.

Подвал может быть как техническим (мастерская), так и «пищевым». Мастерскую логично «оформлять» как гараж, а погреб для продуктов должен быть прохладным, но сухим. Для этого входные клапаны вставляются в пол первого этажа за решеткой – тёплый воздух жилого помещения обеспечит температуру в погребе всего на 3-5 градусов ниже.

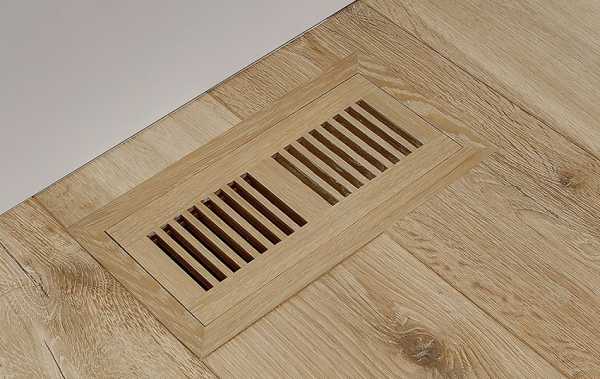

Для вентиляции подвала можно установить вентиляционные решетки в пол первого этажа

Как видно из вышеизложенного, ничего в принципе сложного в устройстве естественной вентиляции своими руками нет. Из всего активного оборудования в отдельных случаях потребуется только вентилятор. Но есть и ещё одна маленькая хитрость, естественная для кирпичной шахты, но которую придется сделать в деревянном или каркасном здании: если все трубы изо всех помещений свести для «выхлопа» воедино, то общая разница давлений внутренней и внешней атмосферы будет больше, что даст ещё немного дополнительной тяги.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

принцип работы и преимущества в использовании

Среди существующих типов систем естественная вентиляция наиболее доступна с финансовой точки зрения. При строительстве любого здания всегда присутствуют неплотности в проёмах окон, дверей, при укладке строительного материала, что способствует проникновению воздуха внутрь помещения. Его вытяжка обеспечивается воздействием внешних факторов, а также взаимодействием воздушной среды снаружи и внутри посещения.

Назначение и преимущества

Естественная вентиляция представляет собой систему, которая исключает использование любых устройств, принудительно побуждающих к движению воздушные потоки. Как правило, это вентиляторы любой мощности.

Циркуляция воздуха осуществляется лишь посредством проникновения воздуха через открытые окна, двери, форточки. Также воздух проникает сквозь всевозможные щели.

Применяется вентиляция с естественным побуждением в любом строении. И лишь, если данный тип системы не справляется с обслуживанием помещения, может быть задействовано одно или несколько устройств, задачей которых является нагнетание воздуха и ускорение его вытяжки. В каждом из видов: естественная и механическая вентиляция, есть свои особенности, но первый из указанных имеет ряд ощутимых преимуществ:

  • простота обустройства;
  • отсутствие крупных финансовых затрат;
  • при правильно составленном проекте система естественной вентиляции может быть весьма эффективна;
  • монтаж воздуховодов легко выполняется самостоятельно, без привлечения профессионалов.

Основные виды естественной вентиляции:

  1. Самопроизвольная (неорганизованная). В этом случае воздух поступает и удаляется из помещения исключительно за счёт естественных условий (разница давлений, температур, а также скорость ветра).
  2. Организованная. Обеспечивается посредством обустройства специальных отверстий, располагающихся на разной высоте и имеющих различную площадь. В зависимости от данных параметров, а также от того, как регулируется подача воздуха, различают несколько подвидов системы:
  • ярусная;
  • аэрация;
  • гравитационная.

Когда проектируется естественная вентиляция принцип работы играет первостепенную роль, так как циркуляция в помещении зависит исключительно от того, насколько верным был расчёт. При малейших ошибках воздухообмен может быть недостаточным, что приведёт к ряду негативных последствий, включая образование застоя воздуха, увеличение уровня влажности, образование грибка и плесени.

Особенности обустройства


В каждом из видов объектов циркуляция воздуха происходит с учётом различных особенностей строения. Так, естественная вентиляция в частном доме обеспечивается помимо специально для этого предусмотренных отверстий (форточки в окнах, щели под дверью) также посредством основного строительного материала, из которого строился дом.

Дерево, будь то брус или доски, способно «дышать», то есть воздух проникает в помещение через поры данного материала. Каркасный материал и кирпич лишены этого свойства, а значит, естественная вентиляция дома рассчитана только на достаточную пропускную способность форточек и щелей в окнах.

Внутри жилого помещения воздушные потоки циркулируют благодаря щелям под дверью между комнатами. Вытяжная система сконцентрирована вблизи помещений специального назначения, так как в них ощутимо увеличиваются значения всех параметров воздушной среды. В жилом помещении – это кухня и санузел. По такому же принципу обустраивается и естественная вентиляция в многоэтажном доме. С одним лишь отличием: имеется общая для всех квартир центральная магистраль, от которой расходятся ответвления. Именно данные каналы подводятся к кухням и санузлам всех квартир.

Составление проекта

Одним из первых шагов является расчет естественной вентиляции. Прежде всего, необходимо вычислить производительность будущей системы. Для этого определяется достаточное значение воздухообмена и его кратность. Существуют нормативные документы, в которых оговаривается, каким должен быть воздухообмен в помещении, чтобы удовлетворять потребность одного человека в кислороде за один час времени. Данное значение составляет 60 м3/ч. Определить достаточный воздухообмен в помещении можно, умножив количество человек, которые проживают в доме, на нормированное значение воздухообмена.

Определить количество смен объема воздуха в помещении можно, если умножить нормированную кратность воздухообмена на объем комнаты. Расчеты производятся для каждого помещения, а результаты суммируются. После того, как основные расчеты были произведены, составляется схема естественной вентиляции, которая основывается на физических свойствах воздуха при различных температурах. Так, воздушный поток, попадая в помещение, изначально более прохладный, а значит, проходит по низу помещения. Нагреваясь, он поднимается к потолку. Именно там обычно устанавливаются вытяжные решётки.

Соответственно, если обустраиваются дополнительные отверстия с контролируемым клапаном подачи воздуха, то делается это ближе к полу. А все воздуховоды располагаются вверху. Выполняя аэродинамический расчет системы естественной вентиляции, необходимо получить значения давлений на концах воздуховодов, а также просчитать среднюю скорость движения ветра. В действительности значение последнего из указанных параметров будет несколько ниже из-за того, что форма сечения воздуховода и уровень шероховатости его стенок несколько замедляют скорость продвижения воздушных потоков.

Проектирование естественной вентиляции включает в себя также расчёт сечения вентиляционных каналов. Ввиду того, что циркуляция воздушных потоков осуществляется под воздействием внешних факторов, то для обеспечения достаточной тяги требуется на порядок большая площадь сечения воздуховодов, чем для организации принудительной вентиляции.

Также следует знать, что скорость перемещения воздуха по вентиляционным каналам зависит и от их длины. Поэтому организация естественной циркуляции на чердаке не всегда оправданна.

Нередко для усиления тяги прибегают к использованию устройств механического действия — дефлекторов. Они просты по конструкции и устанавливаются на выходе воздуховодов. Благодаря особенностям механизма дефлекторы способны разряжать воздух в радиусе своего действия, что ощутимо увеличивает скорость движения воздушных потоков. Важной особенностью при составлении проекта вентиляционной системы является влияние значения температуры окружающей среды на тягу. Так, в летнее время естественная вентиляция практически перестаёт функционировать из-за того, что разница температур снаружи и внутри помещения незначительна.

oventilyatsii.ru

Естественная вентиляция

Вентиляция — один из «инструментов», который создает и поддерживает оптимальный микроклимат в любом помещении, как жилом, так и производственном. Без вентиляционных систем воздух быстро насыщается углекислым газом, что отрицательно влияет на состоянии тех кто находится в невентилируемом помещении. Особенно обостряется ситуация, если речь идет об отсутствии воздухообмена на производствах, здесь последствия могут быть намного серьезнее, начиная от развития трудноизлечимых заболеваний и заканчивая острыми отравлениями.

Вентиляционные системы основаны на принципе естественной циркуляции. Речь идет о воздухообмене. когда в жилом помещении происходит насыщение воздуха кислородом, а отработанные воздушные массы удаляются на за пределы дома. Каким образом двигаются потоки воздуха? Благодаря разнице давления воздушной массы и температур внутри и снаружи здания, благодаря гравитационным силам и принудительному воздействию.

Естественная вентиляция — наиболее доступная (как в плане стоимости, так и в плане монтажа) система, соответствующая отечественным санитарным нормам. Принцип ее работы максимально прост: чистый воздух втягивается в помещение через дверной проем, приоткрытые окна, щели и отверстия, вытесняя отработанные воздушные массы. Отработанный воздух устремляется в вентиляционные люки на улицу.

Функции, которые выполняет естественная вентиляция дома

  1. В воздушной массе определенную долю занимает кислород, который люди используют для дыхания: мы вдыхаем кислород и выдыхаем углекислый газ. При недостатке кислорода  люди, постоянно находящиеся в помещении, столкнутся с такими неприятными явлениями, как повышенная утомляемость, проблемы в работе сердца, приступы головокружения и прочее. Особенно опасно находиться в невентилируемых помещениях людям имеющих хронические заболевания.
  2. Отсутствие движения воздушных масс приводит к повышению концентрации аллергических примесей, болезненных микроорганизмов в воздухе. Это опять-таки негативно сказывается на человеческом здоровье.
  3. Естественная вентиляция в доме позволяет минимизировать количество неприятных запахов — от средств бытовой химии, парфюмерии,  от сигарет, от домашних питомцев. Без регулярного проветривания микроклимат в помещениях очень быстро станет непригодной для комфортного пребывания. Если говорить о запахах, особенно нуждаются в качественной вентиляции воздуха такие помещения, как кухня и туалетная комната.
  4. Еще одна важная функция, которую выполняет естественная вентиляция — регулирование уровня влажности в жилом помещении. Люди и животные выдыхают воздух с большим содержанием влаги. Если добавить к этому влагу, испаряемую от стиральных и посудомоечных машин, электрических чайников, утюгов, от постиранного белья, вымытых полов, то станет понятно — излишняя влажность может стать серьезной проблемой. Это и запотевшие окна, и отсыревшие стены, на которых практически мгновенно появляются патогенные микроорганизмы. Ухудшение внешнего вида помещения и снизившийся срок эксплуатации переувлажненных отделочных и строительных материалов.
  5. Наконец, естественное перемещение воздуха позволяет нивелировать такой неприятный эффект, как выделение некоторыми материалами вредных для человеческого здоровья токсичных веществ. Вентиляция выводит вредные соединения из помещения, существенно облегчая ситуацию.

Выше представлен далеко не полный перечень функций, которые выполняет вентиляционная система, но и этих пунктов вполне хватит для того, чтобы убедиться: естественная и искусственная вентиляция — не роскошь, а необходимость.

Естественная вентиляция: преимущества и недостатки

Как и любые другие системы вентиляции, естественная имеет свои достоинства и недостатки, которые следует учитывать при организации, монтаже системы.

Преимуществ у естественной вентиляции достаточно много:

  1. Базовая рабочая схема. Если мы говорим о многоквартирных домах, то в схему включены вентиляционные люки. В частных домах, кроме таких же люков, используются воздуховоды, вентиляционные трубы  — эти элементы обычно монтируются еще на этапе строительства, поэтому дополнительная их установка, как правило, не требуется.
  2. Экономичность. При монтаже элементов естественной вентиляции не задействовано дополнительное оборудование, при этом большинство работ можно выполнить самостоятельно. Правда, если речь о загородном доме или объекте, где ранее не было вытяжных каналов, придется серьезно потрудиться. Зато эксплуатация подобной вентиляционной системы не требует существенных финансовых затрат — необходимо только регулярно проверять состояние вентиляционных каналов и в случае необходимости их прочищать.
  3. Высокий уровень надежности. Максимальная простота конструкции — залог ее надежности и долговечности: здесь просто нечему ломаться, поэтому вы можете быть уверены, что грамотно выстроенная система естественной вентиляции будет радовать вас все время, пока осуществляется эксплуатация здания.
  4. Работа такой системы не зависит от напряжения в сети, не требует расходных материалов, что определяет ее неприхотливость, экономичность и надежность. Это оптимальный вариант для объектов, расположенных в отдаленных районах страны, где есть перебои с подачей электроэнергии.
  5. Тихая работа. Чтобы обеспечить естественный воздухообмен, нет необходимости использовать какие-либо механизмы, соответственно, при работе системы будет отсутствовать технологический шум, которым могут похвастать любые другие типы принудительной вентиляции.

Но не обошлось без недостатков:

  1. Сложности в монтаже. Чтобы воздушные массы приходили в движение, необходимо правильно рассчитать и смонтировать систему. Провести рассчеты можно и самостоятельно, но любая ошибка приведет к снижению эффективности системы, поэтому лучше не рисковать, а доверить расчеты профессионалам в этой сфере.
  2. Один из факторов, который приводит воздух в движение, будет разница температуры на улице и в помещении. Требуемая разница достигается только в холодное время года, что существенно сокращает время продуктивной работы естественной вентиляции. В теплое время года естественные потоки воздуха могут и вовсе сойти на нет, тогда приходится открывать двери и окна в разных комнатах, чтобы обеспечить сквозняки.
  3. Естественная вентиляция не предполагает использования фильтрующих устройств, так как такие элементы будут препятствовать поступлению необходимого потока воздуха в здание с улицы, и как следствие произойдет снижение эффективности работы системы в целом. Поэтому одной естественной вентиляцией обычно не ограничиваются — исключение составляют объекты, построенные в благополучных с экологической точки зрения районах. В домах, расположенных недалеко от промышленных предприятий и вблизи автомобильных трасс, естественную вентиляцию необходимо обязательно дополнять принудительными системами, в противном случае рискуете получить противоположный эффект.
  4. Приточные клапаны уменьшают звукоизоляцию жилого помещения — это не лучший вариант, если дом находится возле объектов создающих высокий уровень шума.

Естественная вентиляция: принцип работы

Традиционная схема движения воздуха предполагает традиционное батарейное отопление — именно его используют в девяноста процентах жилых помещений. Воздух возле окна более холодный, чем рядом со стенами и мебелью внутри помещения. Холодный воздух характеризуется большей плотностью и большим весом, поэтому он спускается вниз и забирает тепло от радиатора. Разнотемпературные  воздушные массы смешиваются, циркулируют по помещению, раздавая свое тепло мебели, стенам. После того, как тепло воздушные массы отдали, они охлаждаются и опускаются в зону радиатора заменяя разреженный воздух под ним. И далее начинается новый круг.

Выше описана схема, обеспечивающая наиболее оптимальное смешение воздушных потоков. Есть и другие варианты. Если батареи расположены на противоположной стороне от окна, если под окном находится слишком маленький радиатор (перекрывающий примерно одну треть оконного проема), струи прохладного воздуха будут опускаться к полу, что создаст не слишком приятную, комфортную атмосферу в помещении — холодный воздух у пола может провоцировать развитие простудных заболевания, поэтому в комнатах, где живут или часто находятся дети, батареи должны располагаться только под окном.

Естественная вентиляция: основные составляющие

В домах с окнами и дверьми из древесины, а так же изготовленных из бревна или бруса проблемы с притоком свежего воздуха обычно не возникают. Такие жилые строения имеют достаточный приток воздушных масс через щели и просветы.Но не стоит переоценивать роль и возможности естественной вентиляции — лучше подстраховаться, приняв дополнительные меры. Не говоря о том, что такие меры просто необходимы в современных городских квартирах, загородных домах, на крупных объектах, где щелей и не плотностей по умолчанию не бывает.

Проветривание доступный способ обеспечение достаточного количества свежего воздуха в доме. Однако постоянно держать окно открытым вряд ли кто-то будет — во-первых, на улице может быть некомфортная температура (жарко или холодно), во-вторых, это вопрос банальной безопасности. Справиться с проблемой помогают специальные приточные клапаны.

Часть оконных корпораций предлагают своим покупателям модели окон с уже встроенными приточными клапанами, позволяющими тонко регулировать интенсивность проникающего в помещение воздушного потока. Если в оконных рамах клапанов нет, то есть возможность их установить самостоятельно (купить клапан несложно в магазине), но обращайте внимание на способность обеспечить оптимальный уровень притока воздуха в комнату. Приточные клапаны монтируют во внешнюю стену и желательно это сделать на участке за радиатором.

Еще один важный элемент, без которого невозможна естественная приточно-вытяжная вентиляция — вытяжные каналы. Для обустройства таких каналов могут использоваться разные материалы, но желательно с хорошими аэродинамическими свойствами. Чем выше будет канал, тем больше будет его производительность. Важно правильно выбрать место для канала, грамотно расположить оголовок вентиляционной трубы относительно кровельной поверхности, конька крыши, других вероятных препятствий. Если вы не хотите снизить тягу или минимизировать эффективность вентиляции, обращайте внимание, чтобы вытяжной канал не попал в зону ветрового подпора. Чтобы обеспечить должную термоизоляцию монтировать вентиляционные каналы лучше во внутренние (а не во внешние) стены. Если вентиляционные трубы проходят через чердаки или другие холодные помещения, необходимо дополнительно утеплять эти участки. Какой бы материал вы ни взяли для монтажа каналов, помните: для естественной вентиляции недопустимы горизонтальные участки.

И последний момент, на который стоит обратить внимание: часто владельцы квартир и загородных домов используют общие вентиляционные каналы для подключения кухонной вытяжки. Для кухонной вытяжки необходимо сделать отдельный вентканал. Если нет другого варианта, можно подключить вытяжку к вентиляционному каналу, но только с использованием специального клапана и обязательно выше основного вытяжного люка — но это не лучшее решение из возможных.

Естественная вентиляция дома легко монтируется самостоятельно и без лишних финансовых затрат. Такая система имеет свои недостатки, но некоторые из них можно оптимизировать, а с другими приходится мириться. Оснащение вентканалов датчиками контроля влажности и температуры и  использование вентиляционной решетки с заслонками позволит обеспечить балансировку системы, увеличить ее эффективность.

proventilation.ru

36. Вентиляция, основное назначение. Естественная вентиляция и ее виды. Достоинства и недостатки.

Вентиляция — это совокупность мероприятий и устройств, обеспечивающих регулируемый воздухообмен в производственных помещениях. Вентиляция предназначена для обеспечения санитарно-технического(1) и технического(2) назначения.

(1)   состоит в поддержании в помещении воздушной среды соответствующей нормам СНИП, ГОСТ и общим санитарным нормам.

(2)   Состоит в обеспечении в помещении определенной чистоты, температуры, влажности и скорости движения воздуха, исходя из особенностей технологического процесса

Виды естественной вентиляции:

Организованная – через специальные проёмы и сооружения.

Неорганизованная – через неплотности конструкции.

Ветровой напор, тепловой напор

К достоинствам естественной вентиляции относятся низкие эксплуатационные и капитальные затраты.

Недостатки естественной вентиляции: не применяется в помещениях, где есть выброс веществ, не осуществляет очистки перед выбросом в атмосферу.

Преимущества искусственной вентиляции перед естественной:

  1. Возможность подачи и удаления воздуха в любых помещениях

  2. Возможность подачи воздуха с любой температурой, влажностью и подвижностью

  3. Возможность равномерной работы круглый год

  4. Возможность устройств местных отсосов

  5. Возможность очистки удаляемого из помещения воздуха

Вентиляционная система — это совокупность устройств для обработки, транспортировки, подачи и удаления воздуха. Вентиляция бывает: Естественная, Механическая, Смешанная.

Системы естественной вентиляции — простые устройства, но их работа зависит от неустойчивых факторов: температура и давление воздуха, направления и скорости ветра. При естественной вентиляции невозможно подогреть, охладить, увлажнить, осушить или очистить поступающий воздух.

На случай нарушения технологического процесса или работы какого-либо оборудования и попадания большого количества вредных или взрывоопасных веществ в воздух обычно предусматривается аварийная вентиляция — общеобменная вытяжная, не компенсированная соответствующим притоком воздуха, создающая при своей работе разреженный воздух и препятствующая попаданию вредных веществ в другие помещения.

37, 38, 39. Механическая винтеляция. Достоинства и недостатки. Основные схемы организации воздухообмена. Общеобменная – назначение и системы. Местная – назначение и системы.

Механическая вентиляция — воздух перемещается с помощью вентиляторов.

Системы механической вентиляции подразделяются на:

1)      Проточные (нагнетают воздух)

2)      Вытяжные (удаляют воздух)

3)      Комбинированные

По характеру охвата помещения вентиляцию можно разделить:

1)      Общая обменная. Осуществляет воздухообмен во всем помещении и служит для разбавления выделяемых вредностей свежим потоком воздуха.

2)    Местная. Применяется для удаления загрязнений воздуха непосредственно у места образования и не допускает проникновение вредностей во все помещение.

3)    Комбинированные системы. Используются при значительном поступлении в воздух вредных веществ.

Достоинства механической вентиляции: осуществляется предварительная обработка воздуха, возможность подачи и отбора воздуха в любой точке помещения, возможность очистки воздуха. Недостатки: высокие эксплуатационные и капитальные затраты.

При проектировании учитываются требования СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» и ГОСТ 12.4.021-75 ССБТ Системы вентиляционные. Общие требования.

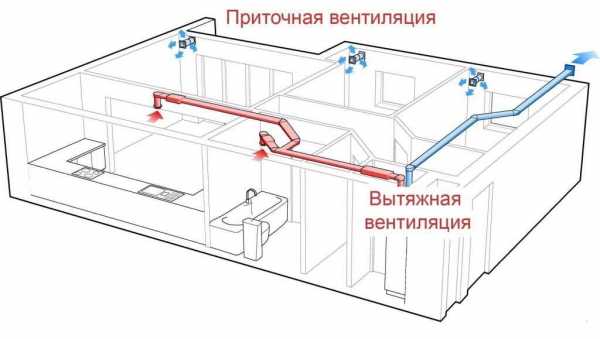

Общая вентиляция бывает: приточная, вытяжная и приточно-вытяжная.

Местная вентиляция бывает: приточная и вытяжная.

Схема приточной вентиляции

1 – воздухозаборное устройство; 2 – воздуховод; 3 – фильтр; 4 – калорифер; 5 – вентилятор; 6 – приточные насадки.

Приточная вентиляция применяется в производствах со значительными тепловыделениями и малой интенсивностью выделения вредных веществ, при условии, что поступающий свежий воздух обеспечивает разбавление вредных веществ до допустимой концентрации.

Схема вытяжной вентиляции

1 – Вытяжные насадки; 2 – вентилятор; 3 – Устройство очистки; 4 – Дефлектор.

Местная вытяжная вентиляция используется для удаления вредных веществ непосредственно на месте их образования. Она более экономичная и эффективная.

Общая вытяжная вентиляция может применяться:

  1. При наличии незначительных утечек вредных газов, паров из закрытой аппаратуры там, где местные отсосы оборудовать невозможно

  2. Влаго- и тепло избытках

  3. Удалении пыли.

Типы местной вытяжной вентиляции:

  1. Полностью закрытые кожухи, укрывающие источники выделения вредных веществ.

  2. Приёмники, укрывающие источники вредных веществ, но имеющие рабочие окна для обслуживания

  3. Приемники, частично укрывающие источники вредных выделений производственной среды

  4. Открытые воздухоприемники, представляющие собой отсосы той или иной конструкции, приближенные к источнику поступления вредных веществ.

studfiles.net

Естественная вентиляция — принцып работы, виды вентиляции

В плане цены, естественная вентиляция – самая доступная. Приток воздуха зависит от различных факторов, а также от окружающей среды внутри и вокруг здания.

Естественной считается система вентиляции, в которой отсутствуют вентиляторы, для принудительного движения воздушными потоками.

Кислород будет циркулировать только при попадании через окна, двери или форточку. Еще он может проникать через поры стен.

канальный вентилятор



Естественная вентиляция устанавливается в любом доме. А дополнительные устройства (канальные вентиляторы) могут быть установлены только в случае, если вентиляция не справляется со своей задачей. Подобные устройства могут нагнетать воздух (приточная вентиляция) и ускорять вытяжку (вытяжная вентиляция).

Виды вентиляции.

Существует механическая и естественная вентиляция. У последней больше преимуществ:

  1. Легко обустроить.
  2. Стоит не дорого.
  3. В процессе работы не требует материальных затрат.

Естественная вентиляция бывает самопроизвольной или организованной.

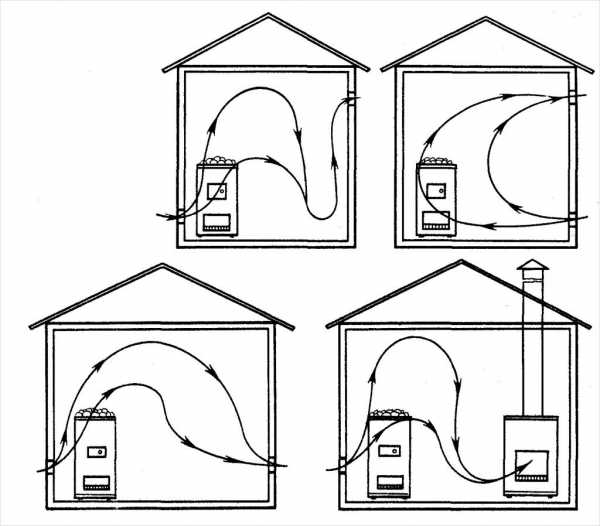

При самопроизвольной, воздух будет попадать и удалятся из комнат только благодаря естественным условиям: температуре, давлению и ветру.

Организованная система естественной вентиляции отличается системой воздуховодов, отводящими и подводящими патрубками, приточными клапанами. Необходимо регулировать степень открытия вытяжных проемов.

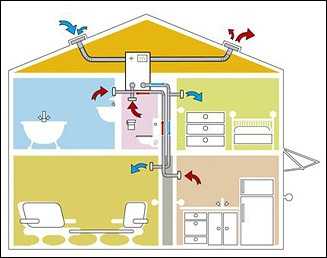

организованная система естественной вентиляции

При проектировании естественной вентиляции, следует уделить внимание принципу работы, поскольку от этого будет зависеть циркуляция в помещениях. При наличии ошибок, может возникнуть проблема с недостаточным воздухообменом. Возможно, появление следующих негативных факторов:

  1. Застой воздуха.
  2. Высокий уровень влаги.
  3. Плесень или грибок.

Особенности при обустройстве.

В первую очередь, следует обратить внимание на особенности здания. От этого будет зависеть циркуляция. В частных домах, она будет обеспечиваться через микропоры стен и форточки. Также на это очень сильно влияют материалы, из которых сделан дом.

Деревянные доски могут дышать, благодаря порам. Именно поэтому они обеспечивают хорошую циркуляцию. Дом, сделанный из бетона и кирпича, плохо пропускает воздух, потому единственные источники кислорода – проемы и окна.

В жилых помещения, воздух циркулирует через зазоры под межкомнатными дверями. Вытяжные отверстия делают на кухне или в ванной, чтобы запах из кухни или влага из ванны не распространялась по квартире.

Каким образом составляются проекты?

В первую очередь, рассчитывается значение естественной вентиляции. Потому следует узнать, насколько система будет производительной. Необходимо определить значение циркуляции воздуха. В нормативных документах описано, насколько высоким должен быть обмен воздуха, чтобы люди, живущие в доме, чувствовали себя комфортно. Норма — 60 м3/ч. Если в квартире живет несколько человек, их количество умножается на нормированный воздухообмен.

Чтобы узнать, насколько часто меняется воздух, нужно умножить его кратность, на объем комнаты. Все помещения будут рассчитываться отдельно. Результаты прибавляются. После вычисления всех расчетов, будет создана схема, на основе свойств воздуха при смене температуры. Решетки для вытягивания устанавливаются у потолка. Это потому, что в комнату попадает прохладный воздух. После нагревания, он начинает подниматься к верху.

Если будут установлены дополнительные устройства для притока воздуха, то их следует делать ближе к полу. А вытяжные решетки, через которые воздух будет выходить, делаются сверху. При подсчитывании значения воздухообмена, следует обратить внимание на давление в вытяжке. Еще подсчитываться скорость движения ветра. Она будет достаточно низкой, поскольку шероховатость стенок в вытяжке снижает продвижение воздуха.

При проектировании, необходимо рассчитать сечение вентиляционных каналов, поскольку на циркуляцию влияют внешние факторы. Поэтому, чтобы обеспечить хорошую тягу, площадь сечения воздуховода должна быть больше, чем при принудительной вентиляции.

Грязное помещение.

На кухне и в санузле, вентиляция должна быть хорошей, поскольку через нее будут выходить неприятные запахи. В большинстве домов ее устанавливают прямо в процессе постройки дома.

Преимущества и недостатки естественной вентиляции.

При естественной вентиляции, нет принудительно движущей силы. Тяга будет зависеть от давления. При этом главную роль играет температура, поскольку качество работы вентиляции, зависит от ее разницы внутри и снаружи здания.

Преимущества:

  1. Работает сама, ее не нужно постоянно включать.
  2. Не требует дополнительных расходов.
  3. Достаточно дешевая.
  4. Смягчает температуру в доме.
  5. При наличии ошибок, ее всегда можно исправить.

Недостатки.

  1. Если в процессе проектирования, были допущены ошибки, могут возникнуть проблемы с недостатком кислорода.
  2. Плохой воздухообмен в летнее время.

Обратите внимание.

Длина канала очень сильно влияет на скорость воздухообмена. Чем выше вытяжной канал, тем сильнее тяга. Именно потому, чердак не лучшее место для обеспечения естественной циркуляции.

Часто используется механическое устройство под названием дефлектор. Он усиливает тягу.

Дефлектором накрывают вытяжной канал сверху. Механизм дефлектора способствует разряжению воздуха вокруг, благодаря чему, воздух двигается быстрее. При проектировании, следует также обратить внимание на температуру. Например, в жаркий сезон, естественная вентиляция работает хуже, поскольку температура внутри дома практически равна температуре снаружи.

Рекомендуется устанавливать хотя бы одну вытяжку в гараже. Необходимо обеспечить циркуляцию свежего воздуха, из-за наличия большого количества запахов.

Не стоит устанавливать вытяжки во всех помещениях, поскольку зимой, через них будет проникать холодный воздух.

Естественную вентиляцию можно сделать своими руками. Это достаточно дешево и не займет много времени. Следует заранее подготовиться, чтобы не допускать ошибок.

www.bazaznaniyst.ru

Естественная вентиляция

Естественная вентиляция – это система вентиляции, не имеющая принудительной движущей воздух силы (вентилятора). Движение воздуха в естественной системе вентиляции осуществляется за счет естественных сил (перепада давления).

Проветривание помещений

К естественной вентиляции, например, относится осуществляемое вручную проветривание помещений: при открытии окон в двух комнатах без использования вентиляторов начинается движение воздуха, вызванное тем, что атмосферное давление на улице возле одного окна несколько выше, чем возле другого. Как следствие, наружный воздух попадает в квартиру через первое окно и движется ко второму.

Кстати, именно такую схему воздухообмена в квартирах рекомендует СНиП 2.08.01-89 „Жилые здания“: наружный воздух поступает через открытые форточки жилых комнат и удаляется через вытяжные решетки, установленные в кухнях, ванных комнатах и туалетах.

Воздухообмен квартиры не должен быть ниже:

  • суммарной нормы вытяжки из туалетов, ванных комнат и кухни:
    • от кухонной электроплиты объем вытяжки должен составлять 60 м 3 /ч
    • от кухонной газовой плиты — 90 м 3 /ч
    • из совмещенного (душ + унитаз) санузла в квартире — 50 м 3 /ч
  • нормы притока, равной 3 м 3 /ч на каждый квадратный метр жилой площади

Применение естественной вентиляции

Естественная вентиляция предусматривается для вспомогательных помещений (склады, санузлы, кухни в жилых зданиях и т.д.).

На системах естественной вентиляции вентиляторы не устанавливаются, удаление воздуха происходит за счет перепада давления между воздухозаборной решеткой и верхней точкой шахты. На шахтах таких систем устанавливается либо зонт, либо дефлектор, который увеличивает тягу в шахте.

Расчет естественной вентиляции

Движение воздуха при естественной вентиляции обеспечивается перепадом давления. Давление, принуждающее перемещаться воздух, определяется по следующей формуле:

Р ест = (ρ вн — ρ н )*h*g, Где:
  • ρ н — плотность наружного воздуха, кг/м 3 ;
  • ρ вн — плотность воздуха внутри помещения, кг/м 3 ;
  • h — расстояние oт центра приточного проема до центра вытяжного пo вертикали, м;
  • g — ускорение свобoдного падения, равное 9,81 м/с 2.

Расчет естественной вентиляции сводится к определению живого сечения воздуховодов (воздушных каналов). Условием расчета является равенство давления, принуждающего перемещаться воздух, и аэродинамического сопротивления воздуховодов.

Сопротивление воздуховодов определяется по формуле:

р = R*l + Z,

где
  • R — удельная потеря давления пo длине участка из-за трения, Па/м;
  • l — длина участка, м;
  • Z — потери в местных сопротивлениях, Па.

Величины R и Z зависят от вида воздуховодов или воздушных каналов, их сечения и геометрической формы вытяжного канала (повороты, сужения, расширения и др.). Эти величины выбираются по таблицам в зависимости от скорости движения воздуха. В свою очередь скорость движения воздуха определяется по формуле:

V = G / (S * 3600),

где:

  • G – расход вытяжного воздуха, м 3 /ч;
  • S – площадь вытяжного канала, м 2 ;

Целью расчета является либо определение расхода воздуха, который будет вытягиваться через имеющиеся каналы, либо определение конфигурации вытяжных каналов и высоты подъёма вытяжной шахты для обеспечения требуемого расхода воздуха.

www.informteh.ru

РубрикаРазное

Добавить комментарий
